Asteroids Deluxe #10: Remontagem da Eletrônica

Com o gabinete do arcade Asteroids Deluxe, da Atari, em excelentes condições estéticas após a restauração, eu iniciei o processo de remontagem dos componentes eletrônicos.

O fator fundamental para o sucesso de uma remontagem é documentar com muitas imagens todo o interior da máquina conforme recebida originalmente. Assim, ao iniciar o processo final de montagem, é possível se basear em um catálogo fotográfico:

Atari Asteroids Deluxe Arcade - Upright - Restore Assembly

Nas máquinas da Atari, o caminho lógico a ser percorrido é começar pelo conjunto de força e a instalação do chicote, prestando atenção nas corretas fixações de cada dispositivo:

Atari Asteroids Deluxe Arcade - Upright - Restore Assembly

Se a base do conjunto de força estiver com o acabamento de zinco em boas condições e não precisar ser desmontada, esse início do processo é bastante rápido:

Atari Asteroids Deluxe Arcade - Upright - Restore Assembly

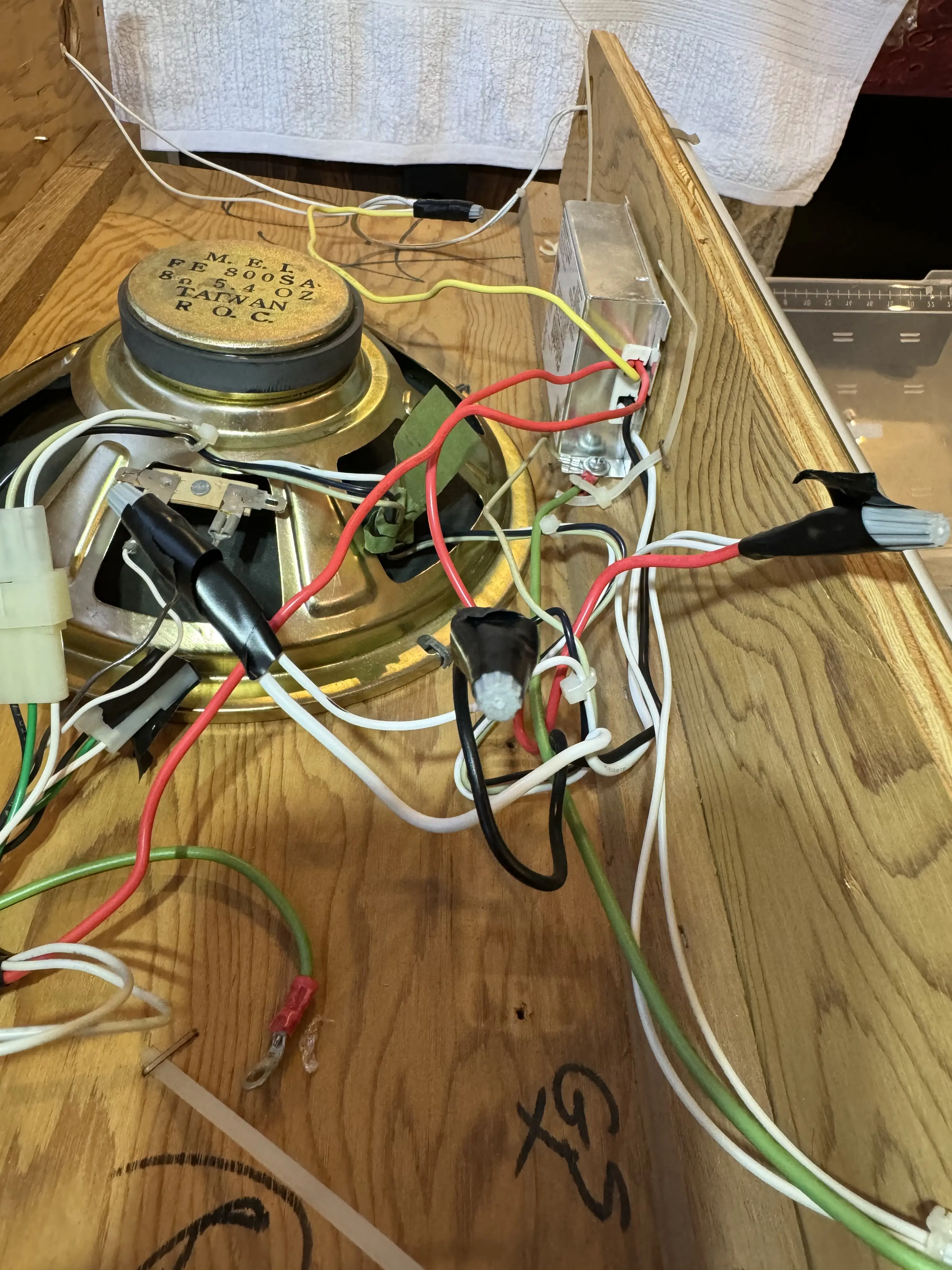

Em seguida, para ter certeza de que o conjunto de força está funcionando e repassando energia ao restante da máquina, uma opção é instalar as lâmpadas da parte superior do gabinete. Nesta parte, que geralmente contém também um alto-falante, é bastante comum encontrar emendas feitas com os conectores “twist-on”, também conhecidos como wire nuts. Estes dispositivos são muito utilizados nos Estados Unidos e, no Brasil, são chamados de conectores de torção.

Apesar de serem considerados por muitos como bastante seguros, eu não gosto dos conectores de torção por vários motivos. Além do aspecto estético, que aparenta gambiarra ou trabalho feito às pressas, já me deparei com muitos deles frouxos, com os fios soltando após anos dentro de uma máquina. Dessa forma, eu sempre busco substituir por conectores que considero melhores, e entre os meus preferidos estão os conectores em barra nylon.

Conectores em Barra Nylon

O motivo de encontrarmos muitas emendas no suporte de lâmpadas é a necessidade frequente de substituição da luminária, das fontes e dos starters. Enquanto alguns entusiastas realizam o upgrade para LED, o que inclusive ajuda a conservar a integridade do marquee, não há nada como a velha lâmpada fluorescente com starters para manter a originalidade de um arcade.

A troca dos conectores de torção por barra nylon assegura não somente uma emenda de melhor qualidade, mas possibilita unir diversos cabos em uma estrutura única, o que torna o trabalho mais clean:

Atari Asteroids Deluxe Arcade - Upright - Restore Assembly

E, assim, a primeira etapa da remontagem está concluída, com o mecanismo de força instalado e as lâmpadas do marquee devidamente funcionando. Observe que a lâmpada interna é uma white UV light ou white black light. Restauradores menos experientes, ao desconhecer as características do jogo, eventualmente trocam essa lâmpada por uma fluorescente convencional, o que estraga completamente o efeito do playfield.

Outra boa prática é aproveitar para instalar a coin door enquanto o painel de controle e o monitor não foram colocados, desse modo fica muito fácil o acesso para a montagem.

Atari Asteroids Deluxe Arcade - Upright - Restore Assembly

Com a coin door e a luminária instaladas, o chicote pode ser completamente conectado, faltando apenas a conexão com o monitor, que é bem simples:

Atari Asteroids Deluxe Arcade - Upright - Restore Assembly

Playfield: Montagem com Paciência

Montar o playfield do Asteroids Deluxe é uma tarefa que exige certa paciência e flexibilidade para adaptar acabamentos. Originalmente, o cenário de papelão era simplesmente grampeado no gabinete, porém, após retirá-lo, geralmente há partes com pequenos rasgos e a necessidade de cobrir pequenos defeitos, que acabam exigindo um pouco de improviso.

chicote da iluminação que estava caído à frente do playfield agora recebeu o devido acabamento passando por trás do papelão.

Quando instalei o papelão, tive a impressão de que o encaixe estaria bom dessa forma, resguardando certo espaço na parte superior traseira. Somente quando terminei a instalação pude perceber que essa lacuna poderia ter sido preenchida levantando o cardboard. Porém, já não compensava desmontar toda essa parte para o ajuste.

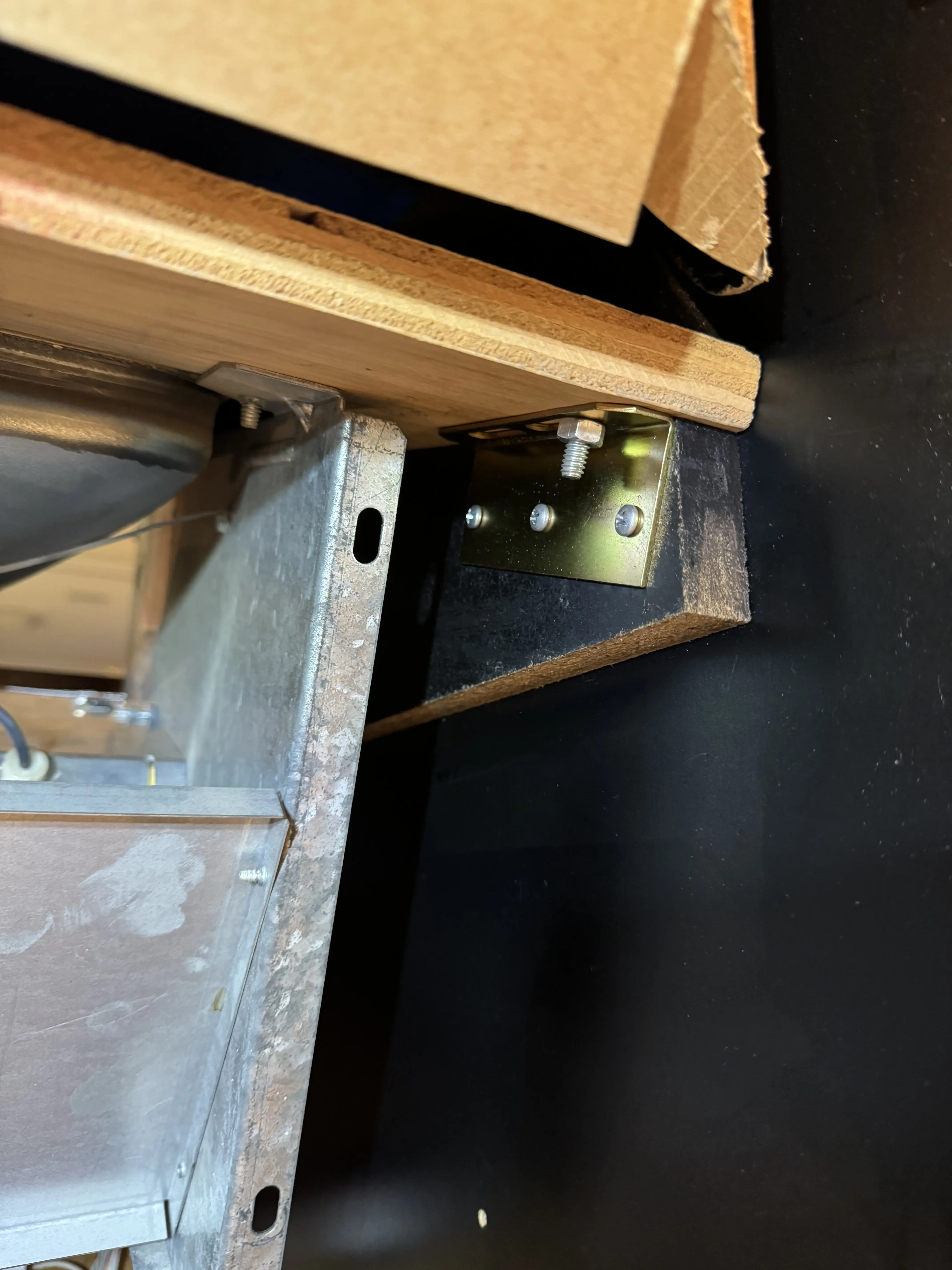

instalação do espelho também foi um pouco tensa, pois havia o receio de derrubá-lo ou deixá-lo instalado sem a devida segurança, com o risco de se soltar com o deslocamento do gabinete. O segredo é prestar atenção à barra metálica fixada às laterais do gabinete. Ela se encaixa corretamente, mesmo sem parafusos, em um espaço recortado na madeira – por isso é tão difícil reproduzir gabinetes como esses, nos quais pequenos detalhes são projetados para fixar corretamente certas peças.

Mesmo com o encaixe perfeito, após a colocação do espelho é necessário empurrar a barra para cima e fixá-la com parafusos nos espaços corretos. Essa é uma dificuldade técnica que seria impossível de compreender se não fosse pelos buracos já existentes, que demonstram a posição original da barra. Por isso, em um processo de restauração do gabinete, é importantíssimo manter as furações originais para servirem de guia, sobretudo em fixação de peças específicas de determinados arcades como o Asteroids Deluxe.

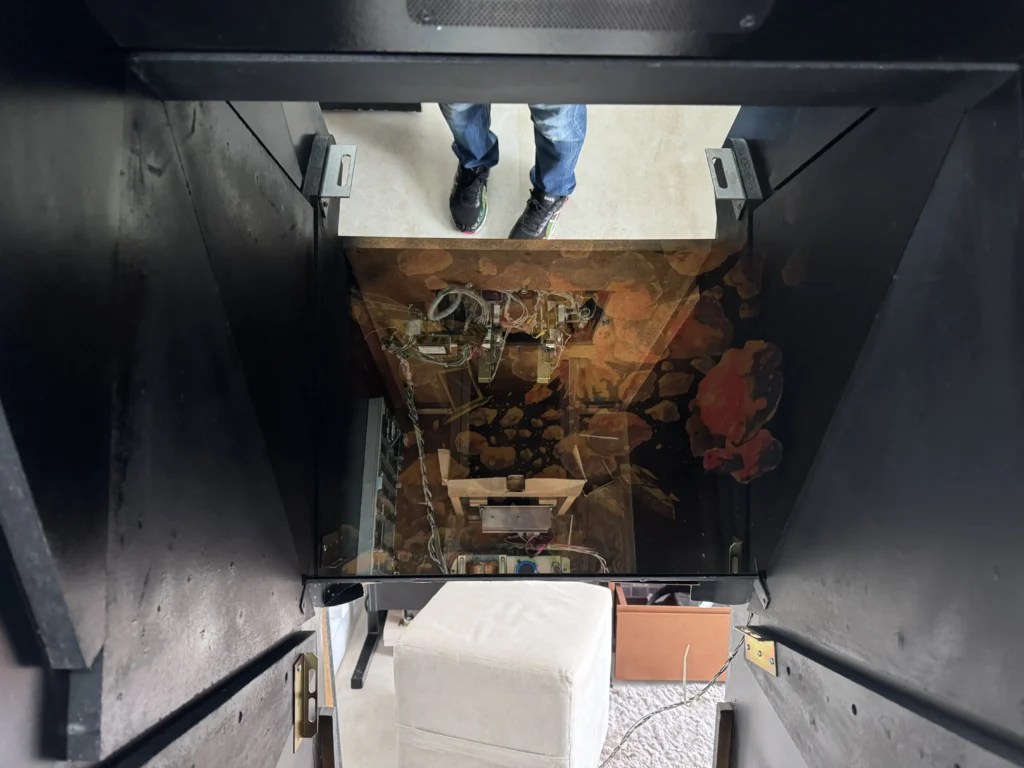

overlay azul é fixado em outra estrutura de papelão que faz o acabamento da parte da frente do espelho, formando o playfield completo, que é um cubo irregular cortado por um espelho diagonal. Todas as artes-finais dos cardboards são fluorescentes, reagindo com a luz negra interna.

Os cardboards, com o tempo, acabam se abrindo nas dobras, o que exige improviso. No caso de acabamento em preto, é possível optar por vinil ou, até mesmo, fita isolante para eliminar partes claras ou unir melhor os elementos. Já na fixação do overlay, eu utilizei fita de pintura na cor azul.

marquee estava em excelente estado, porém com algumas manchas difíceis de remover provenientes de etiquetas que permaneceram muito tempo aderidas. Eu passei várias vezes o Tira Grude da Quimatic, que é excelente para esse tipo de finalidade e não estraga o substrato, removendo qualquer sujeira proveniente de cola, especialmente de etiquetas. Eu o utilizo, inclusive, para limpar rótulos de cartuchos de Atari e nunca registrei qualquer dano, mesmo em rótulos metálicos, que são mais sensíveis.

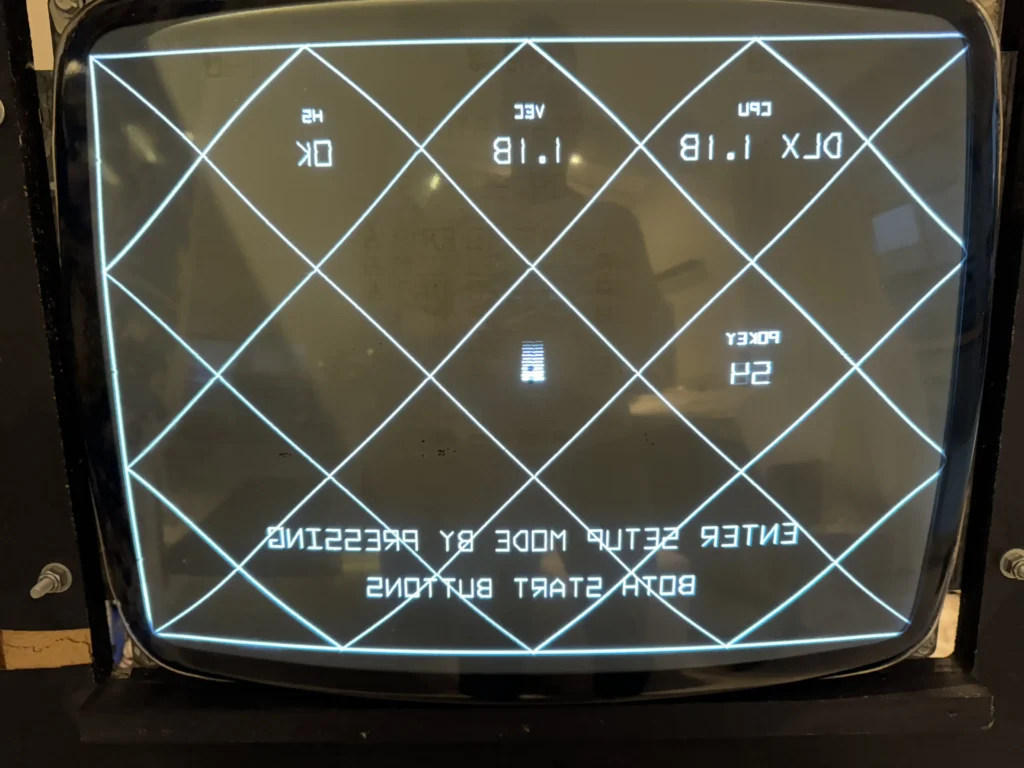

Terminada a montagem do playfield, é sempre bom realizar um teste do monitor, inicialmente com o chassis fora da máquina, para ter certeza do funcionamento antes de prosseguir com a montagem.

Finalmente, com a instalação do chassis do monitor, a montagem da eletrônica do arcade está completa:

Por fim, o detalhe da porta traseira. Na maior parte dos arcades, as chaves acabam se perdendo e poucas pessoas têm a paciência de trocar a fechadura. Por isso, é muito comum encontrar arcades com a porta parafusada ao gabinete (o que também é chamado, de forma bem-humorada, como a fechadura universal). Por isso, a back door também faz parte da restauração.

Eu instalei uma fechadura do tipo Fort Knox, que é um modelo clássico para arcades, mas a lingueta ficou curta:

Atari Asteroids Deluxe Arcade - Upright - Restore Assembly

Consegui uma lingueta que era usada em outro conjunto de fechaduras, adaptei e funcionou:

Para finalizar a montagem do gabinete, só estava faltando o painel de controle.

Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: História dos Arcades – Entre o P&B e o Color, Existia o Overlay, 01 – Diferenças Entre o Asteroids e o Asteroids Deluxe, 02 – Inspeção, Testes e Ajustes Iniciais, 03 – High Score Save e Multigame Kit, 04 – Falhas e Revisão do Power Block, 05 – Placa Reguladora de Áudio × Sense Circuit Queimado, 06 – Electrohome G05-802 Monitor Rebuild 1 – Deflection Board, 07 – Electrohome G05-802 Monitor Rebuild 2 – HV Section, 08 – Desmontagem do Gabinete para Restauração e 09 – Restauração Impecável do Gabinete em Marcenaria.

O próximo post é o 11 – A Desafiadora Restauração do Painel de Controle.

Conheça o passo a passo da restauração do Asteroids Deluxe Upright, arcade da Atari, através do índice dos capítulos.
