Asteroids Deluxe #6: Electrohome G05-802 Monitor Rebuild 1 – Deflection Board

Em uma era de constantes evoluções, os monitores vetoriais também passaram por transformações. Mesmo os modelos monocromáticos (P&B ou B&W) de empresas como Atari eram fornecidos em diferentes versões.

Não há um consenso entre colecionadores sobre um modelo específico de monitor vetorial que seja melhor do que o outro. Em geral, todos os monitores XY, sejam monocromáticos ou coloridos, têm uma excelente qualidade técnica.

Ainda assim, existem diferenças notáveis de design. Nas fotos abaixo, é possível comparar o monitor vetorial do meu arcade Asteroids, que é o Electrohome G05-801, com o monitor do meu arcade Asteroids Deluxe, que é o Electrohome G05-802:

O que se nota claramente, comparando ambos os modelos, é que o segundo possui layout bem mais simples, com menos componentes. Por exemplo, enquanto o G05-801 conta com uma placa de troca de calor logo acima da placa defletora, no modelo G05-802 a troca de calor é feita diretamente no chassis, que possui transistores na lateral:

Esta técnica foi adotada posteriormente nos monitores vetoriais coloridos, como o WG6100 do arcade Black Widow, que foi fabricado no mesmo ano de 1981. Não à toa, os chassis dos vector monitors (XY monitors), especialmente os coloridos, são notórios por esquentarem bastante, uma vez que trabalham ativamente na dissipação de calor.

Outra diferença considerável de design é que no modelo G05-801 existe uma placa reguladora adicional (aquela que possui os 2 big caps e fica logo abaixo do pescoço do tubo), que, por sua vez, possui mais um conjunto extra de dissipadores de calor. Já no modelo G05-802, os big caps estão presentes na placa defletora, que é maior:

Dessa maneira, parece haver uma evolução notável de design de um modelo para o outro, que, supostamente, deve ter ocasionado um custo de fabricação mais baixo por eliminar duas placas e otimizar recursos.

O Rebuild da Placa Defletora do G05-802

O motivo que me levou a fazer o rebuild do monitor Electrohome do Asteroids Deluxe foi a presença de dentes nas linhas vetoriais, como podem ser vistos nestas imagens:

Este vídeo ajuda a perceber o problema:

Pesquisando em fóruns e materiais técnicos, não consegui muitas informações sobre esse problema, que é creditado geralmente a “algo na placa” e, muitas vezes, impossível de identificar. Talvez possa até mesmo ser considerado um defeito de projeto do modelo G05-802.

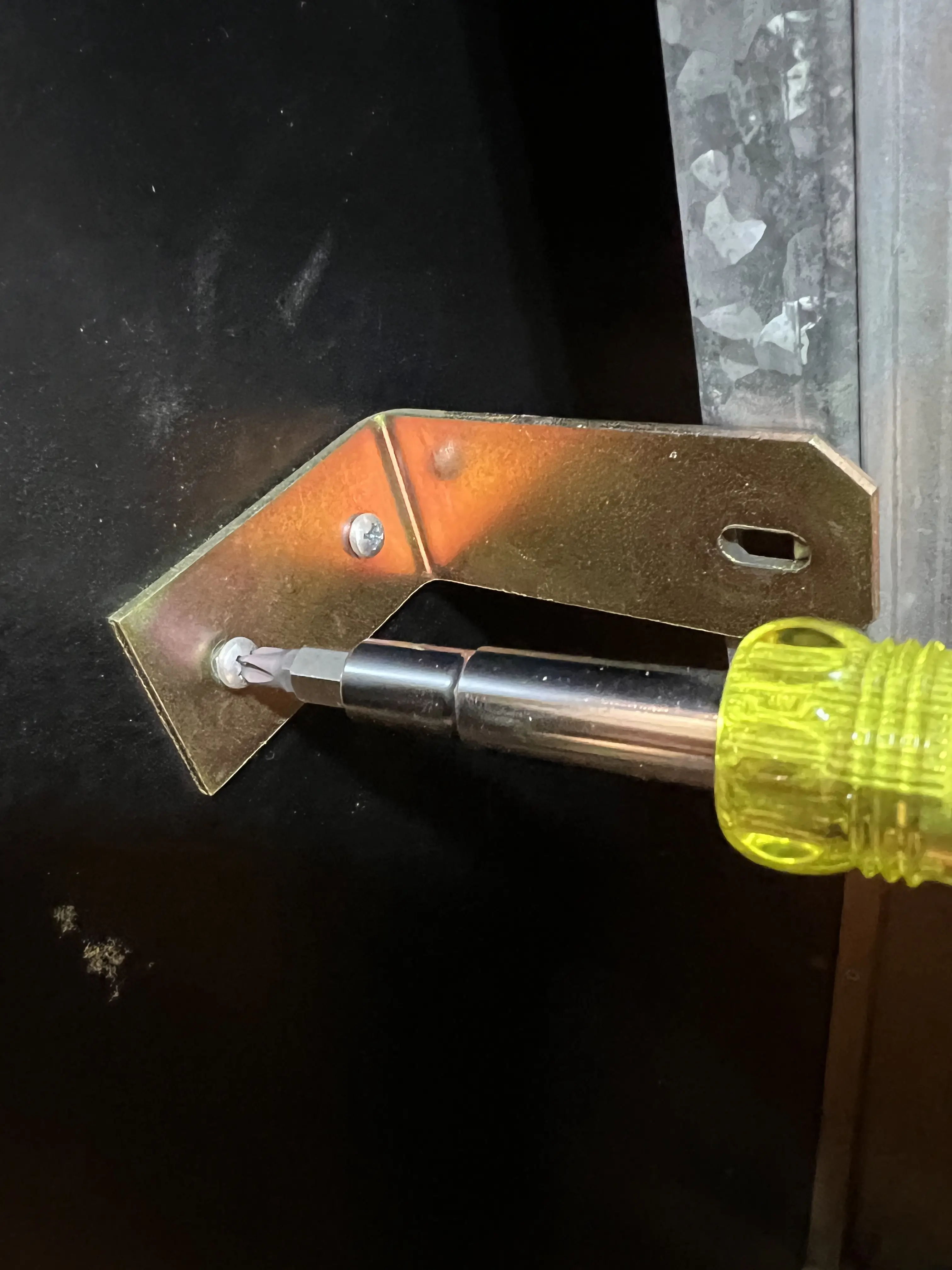

De qualquer forma, eu resolvi tentar o rebuild para ver o resultado, e o primeiro passo foi entender como retirar o chassis do monitor devido à posição horizontal:

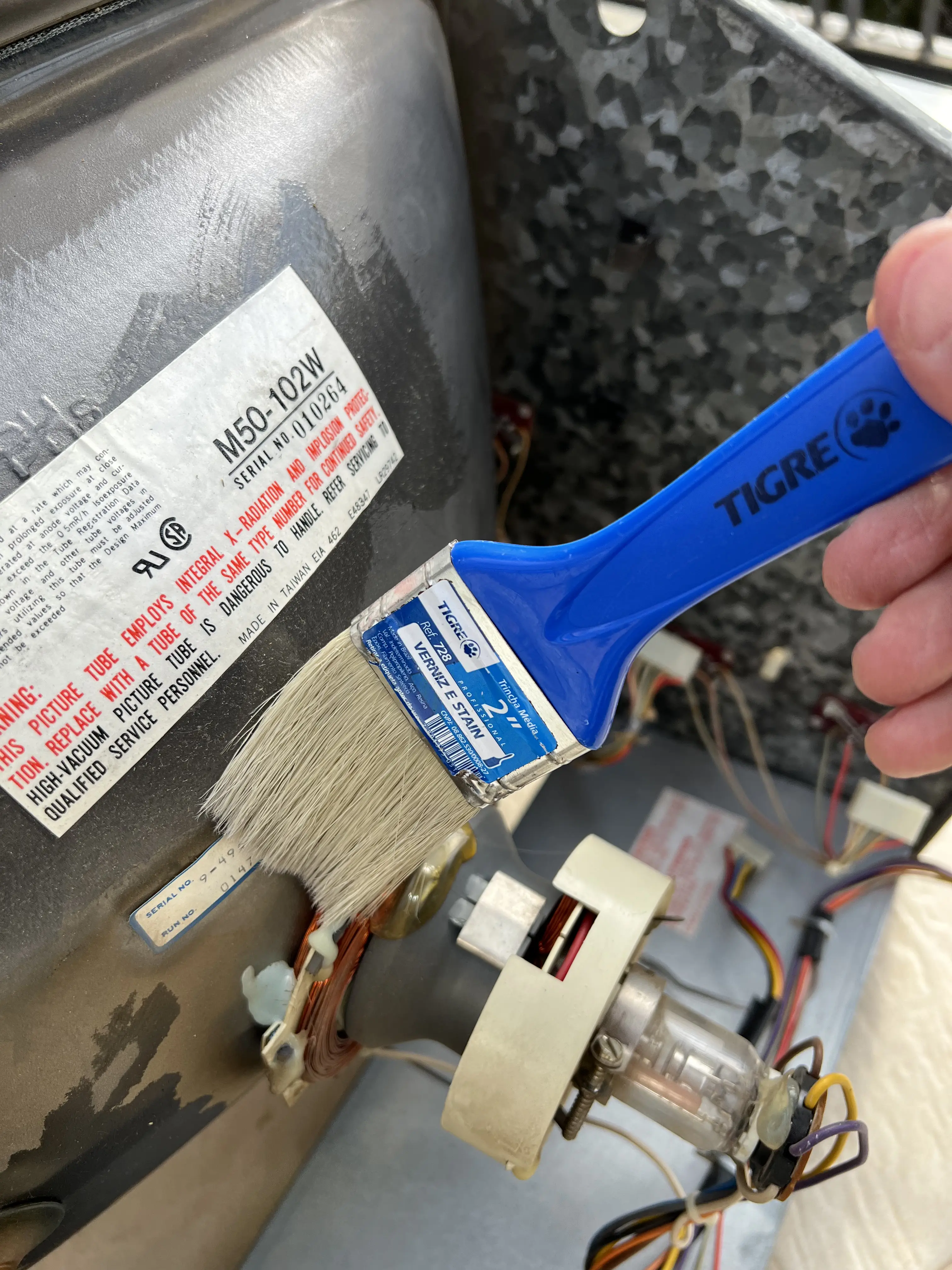

Em seguida, eu retirei a placa defletora e dei uma boa limpada no monitor. É sempre uma ótima ideia limpar o excesso de poeira de monitores antigos, especialmente aquela acumulada junto ao tubo, para evitar problemas com umidade nesta região.

Para o rebuild, eu comprei um kit do site Arcade Parts & Repair, que é um dos mais respeitados pela qualidade técnica. No kit, vieram capacitores japoneses Nichicon:

A placa defletora, como esperado, já havia passado por um rebuild anterior, embora demonstrasse estar em ótimo estado de conservação. Curiosamente, eu estava em mãos com a revisão 2 da PCB, um upgrade feito ainda em fábrica que consiste no aperfeiçoamento de alguns componentes e na retirada de 2 resistores, o R100 e o R101, mantendo o espaço vazio desenhado na placa:

O processo de rebuild transcorreu sem maiores problemas, consistindo basicamente na troca de capacitores, o que o qualifica como um recap.

Como parte do rebuild, eu também havia comprado, à parte, a dupla de capacitores para a substituição preventiva dos chamados big caps: os dois robustos capacitores que no modelo G05-801 ficavam na placa reguladora e que, agora, no G05-802, estão presentes diretamente na placa defletora:

Estes capacitores, com a fixação reforçada na parte da frente por cola quente, quando atrás, indicavam ser fixados por uma espécie de trava com um grosso volume de solda por cima:

Na segunda foto, é possível perceber estruturas metálicas por baixo da solda, que eu tentei remover sem qualquer êxito. Aparentemente, não é o mesmo material da solda convencional que conhecemos, seja qual for o motivo. Mesmo utilizando uma estação de solda profissional, da melhor qualidade, eu não consegui derretê-la.

Desse modo, a opção foi não substituir os big caps.

O resultado do rebuild foi positivo, com o monitor apresentando uma forte imagem vetorial:

O passo seguinte daria um pouco mais de trabalho – acompanhe no próximo post.
