Asteroids Deluxe #4: Falhas e Revisão do Power Block
Ligar e jogar um arcade antigo sem se incomodar com falhas é um belo sonho. Até hoje, isso só aconteceu com duas máquinas entre todas que eu comprei, e um dos motivos, já discutido, é o penoso transporte internacional, que costuma danificar equipamentos que já têm décadas de uso e apresentam diversas fragilidades.
Sabidamente, as máquinas da Atari costumam demandar uma inspeção do bloco de força, o power block, em especial com a substituição do capacitor Big Blue. Eu ignorei este fato e segui jogando, até que, com poucos dias de uso, a máquina parou de ligar e apresentou este sintoma:
O manual do usuário do Asteroids Deluxe orienta que determinadas sequências de beeps indicam determinados defeitos, porém ora o teste apresentava um som intermitente, ora 2 beeps graves. Esse segundo caso significaria uma memória RAM com problemas.
Já sabendo da necessidade de inspecionar o bloco de força, eu iniciei o trabalho por esta seção do arcade, que consiste no power block em si, com o pesado transformador, e a placa reguladora de áudio, conhecida como Atari Audio Regulator A/R, existente em diversas versões:
O power block do Asteroids Deluxe apresentava um excelente estado de conservação, estando bastante limpo em comparação com a média geral. Estes componentes ficam na parte mais baixa do gabinete, e é ali que acumula mais sujeira:
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-2-1024x768.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-3-1024x768.webp)

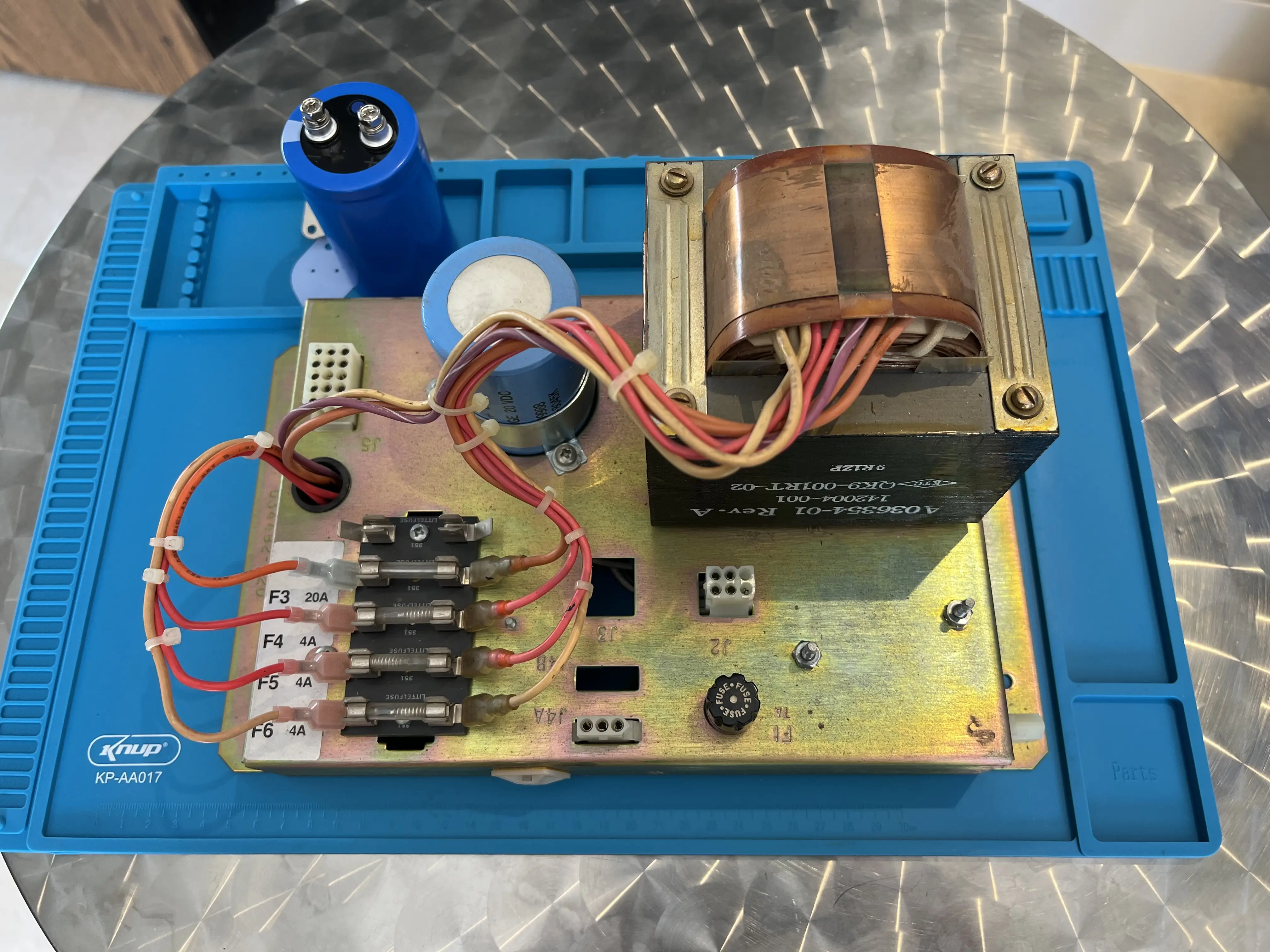

O trabalho nesta parte é bastante simples. Ele consiste em uma limpeza geral, seguida da troca do Big Blue por um capacitor novo, da conexão de todos os cabos e da limpeza dos conectores com DeoxIT, para assegurar um perfeito contato.

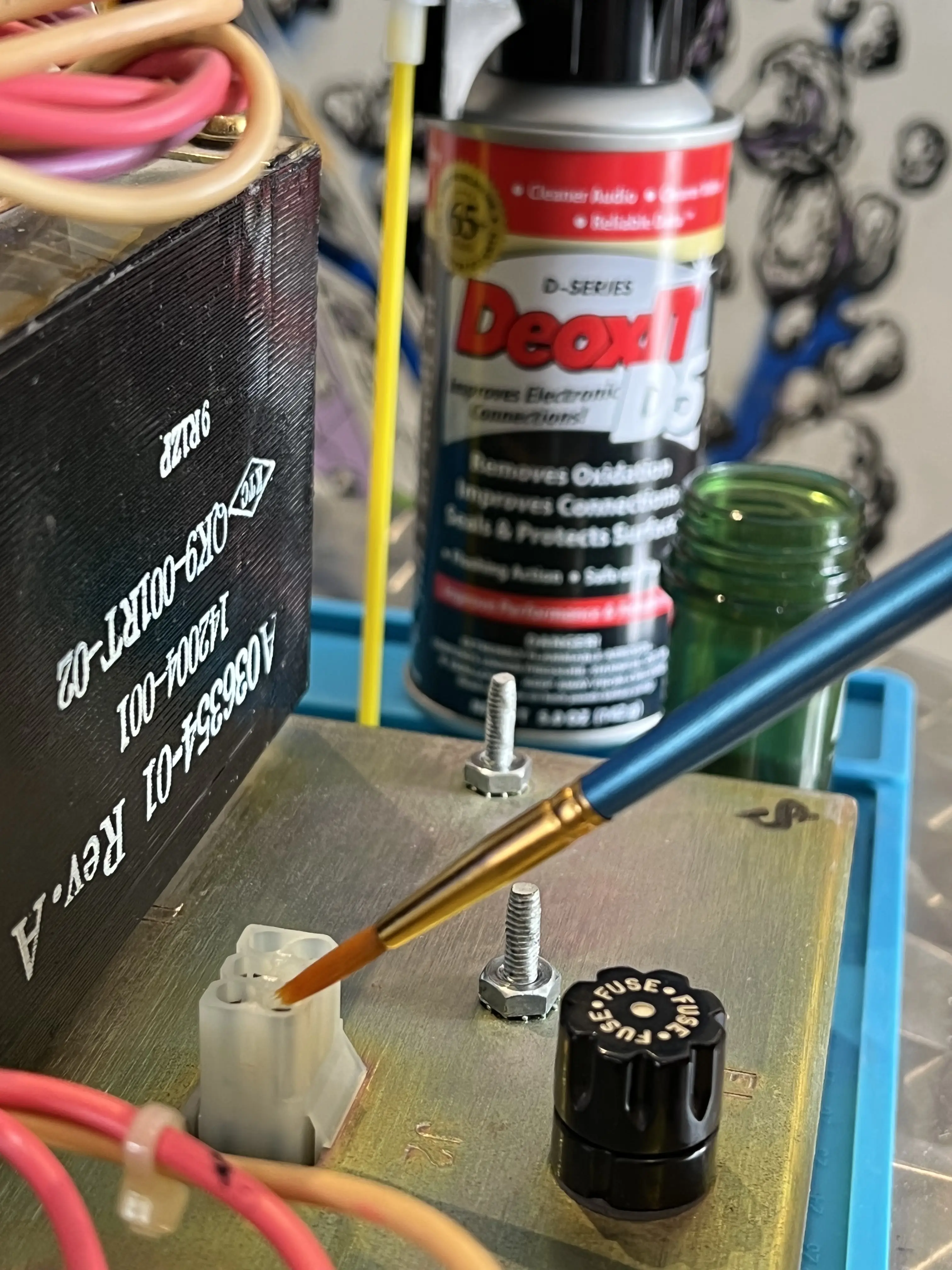

DeoxIT é o gold standard para retirar oxidação dos componentes, e é interessante aplicá-lo também em todos os terminais molex para facilitar o encaixe e o desencaixe, que costumam ser bastante rígidos em máquinas com tanto tempo de uso. A melhor forma de aplicar é com um pincel, para evitar espalhar desnecessariamente a substância, que é oleosa.
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-4-1024x768.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-5-1024x768.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-6-768x1024.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-7-768x1024.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-8-1024x768.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-9-1024x768.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-10-768x1024.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Block Revision Atari Asteroids Deluxe Arcade - Upright - Power Block Revision](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-11-768x1024.webp)
O power block estava concluído e novamente instalado no gabinete, com as belas cores em degradê do caprichado chicote fabricado pela Atari evidenciadas ainda mais após o trabalho de limpeza:
![Atari Asteroids Deluxe Arcade - Upright - Power Block Done Atari Asteroids Deluxe Arcade - Upright - Power Block Done](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-block-done-768x1024.webp)
Em seguida, geralmente é necessário substituir o power cord, pois é bastante comum encontrar plugs antigos enferrujados, tortos e com o pino terra arrancado, sendo recomendada a troca. Tirar e recolocar a bucha do cabo de força é um trabalho chato que exige certo macete, especialmente com o ressecamento do plástico. Esta tarefa foi bastante facilitada recentemente, após eu adquirir um lote de novas buchas que encaixam perfeitamente, com melhor folga.
![Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-cord-1-768x1024.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-cord-2-768x1024.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-cord-3-768x1024.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-cord-4-768x1024.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-cord-5-768x1024.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-cord-6-768x1024.webp)
![Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement Atari Asteroids Deluxe Arcade - Upright - Power Cord Replacement](https://www.antonioborba.com/wp-content/uploads/2024/05/Atari-asteroids-deluxe-arcade-upright-power-cord-7-768x1024.webp)
Com estes dois itens revisados, o passo seguinte é partir para a inspeção do Audio Regulator.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: História dos Arcades – Entre o P&B e o Color, Existia o Overlay, 01 – Diferenças Entre o Asteroids e o Asteroids Deluxe, 02 – Inspeção, Testes e Ajustes Iniciais e 03 – High Score Save e Multigame Kit.
O próximo post é o 05 – Placa Reguladora de Áudio × Sense Circuit Queimado.
