Asteroids #3: A/R-01 – Power Block Rebuild

Quando falamos de arcades vetoriais, é importantíssimo prestar muita atenção ao conjunto de força. Nos modelos mais antigos da Atari, esse conjunto consiste no “Power Block”, formado pelo transformador e pelos componentes que tratam a corrente de entrada, além da placa reguladora de áudio, conhecida como audio regulator.

O componente mais notório do bloco de força é o capacitor chamado “Big Blue”. Para maiores detalhes e uma explicação completa, sugiro que leia meu post sobre o processo de recuperação do conjunto de força do arcade Missile Command, também da Atari.

O Big Blue é tão importante que elaborei uma lista dos principais problemas que podem ser ocasionados pelo seu desgaste:

• Falhas de inicialização: o arcade pode não ligar corretamente ou pode levar muito tempo para inicializar.
• Distorção de vídeo: o capacitor pode causar interferência na tela, fazendo com que a imagem fique distorcida ou apresente interferência.
• Problemas de som: um capacitor defeituoso pode causar problemas de áudio, como estática, zumbido, chiado ou falta de som.
• Reinicializações aleatórias: o sistema de arcade pode reinicializar aleatoriamente devido a flutuações de energia.
• Falhas no jogo: o capacitor pode causar falhas no jogo, como travamentos ou corrupção de dados.
• Problemas de entrada: o sistema de arcade pode não reconhecer corretamente os comandos do jogador, como botões ou joysticks, devido a flutuações de energia.

Com tudo isso, é natural que, além de consertar o monitor, um passo obrigatório seja revisar o conjunto de força.

A/R-01 – Atari Audio Regulator

No post sobre os conectores de borda, eu explico o Sense Circuit da placa reguladora de áudio, crucial em qualquer arcade Atari, mas especialmente nos vectors, que são ainda mais sensíveis.

Dessa forma, fiz primeiramente a revisão completa e o rebuild da placa reguladora, trocando todos os capacitores, dois transistores, um resistor e, muito importante, dois diodos. Um desses diodos, responsável pelo Sense Circuit, costuma queimar em determinadas circunstâncias de falta de manutenção do conector de borda, em que a placa reguladora tenha que jogar maior voltagem para a placa-mãe para compensar uma condutividade fraca.

Nas imagens a seguir, é possível ver o diodo anterior, que foi substituído, e os sinais de queima presentes na placa. Porém, essas marcas podem ser decorrentes de um componente antigo, já que, em inspeção visual, o diodo presente não indicava estar danificado.

Curiosamente, este foi meu segundo rebuild em cima desta placa. O primeiro foi feito em 2013, com a ajuda de um amigo mais experiente em solda, já que naquela época eu não tinha a menor capacidade técnica:

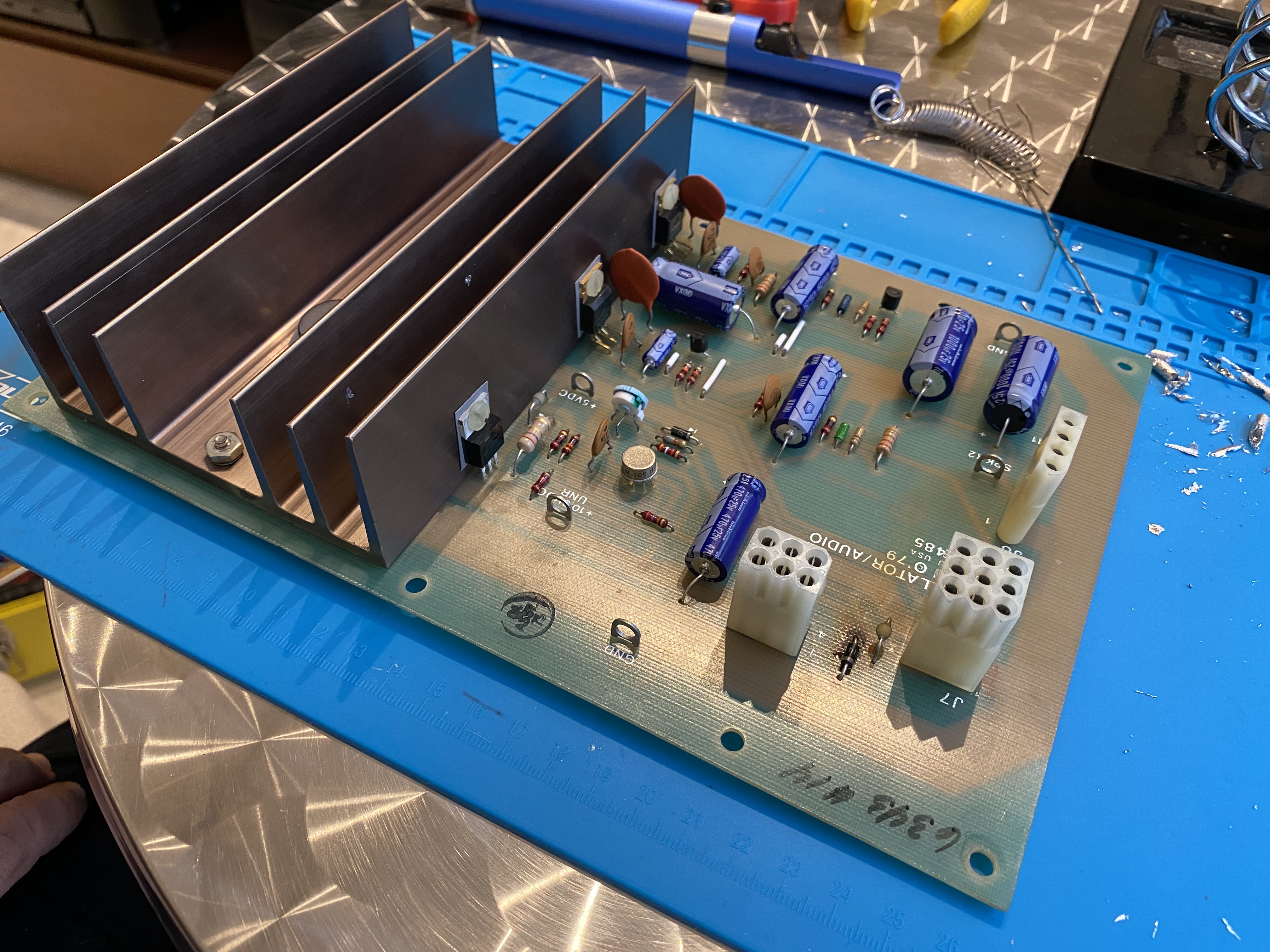

Quase 10 anos depois, no processo de restauração completo do arcade, um novo rebuild foi realmente importante, e assim ficou:

Big Blue e Fusíveis de Força

Em seguida, fiz minha segunda substituição do capacitor de 27.000µF, o Big Blue. A primeira foi em 2013, quando recebi, por intermédio de amigos colecionadores, este kit vindo diretamente das mãos do lendário Bob Roberts:

Bob Roberts é um verdadeiro mito do mundo dos arcades, uma pessoa que ajudou milhares de colecionadores em todo o mundo – principalmente nos Estados Unidos –, por ser praticamente a única fonte de componentes raros e peças originais. Para conseguir isso, Bob adquiriu estoques dos distribuidores e operadores que fecharam as portas após o crash da indústria e o fim da Era de Ouro dos Arcades. Atualmente, Bob está fora do mercado, porém sua filha e sua esposa continuam o negócio, operando de forma bastante peculiar e arcaica, o que acrescenta um grau extra na complexa tarefa de adquirir peças antigas. Saiba mais no post sobre o potenciômetro do Asteroids.

Como parte do processo de renovar este Asteroids, substituí novamente o Big Blue por um novo capacitor, sendo que, desta vez, ele finalmente veio na cor azul:

Os fusíveis e a placa porta-fusíveis já haviam sido substituídos em 2013 e ainda estavam em excelente estado de conservação, portanto, optei por não mexer nesta parte:

Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: O Poder dos Vetores, 01 – Modelo Upright com Defeitos Intermitentes e 02 – Monitor Rebuild.

O próximo post é o 04 – High Score Save, Multigame e PCB Recap.

Conheça o passo a passo da restauração do Asteroids Upright, arcade da Atari, através do índice dos capítulos.
