Black Widow: Epílogo – Testando Monitores Vetoriais Wells-Gardner 6100
Com o processo de restauração do meu arcade vetorial Black Widow plenamente concluído, eu estava postergando a exaustiva e cuidadosa bateria de testes necessária para ter certeza de que os conjuntos adicionais de monitores WG6100 que eu havia adquirido estavam totalmente funcionais.
Até que, em determinado fim de semana, bastante inspirado, resolvi encarar o desafio. A primeira coisa que fiz foi montar este setup de testes:
![Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor Test Setup Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor Test Setup](https://www.antonioborba.com/wp-content/uploads/2023/06/black-widow-arcade-monitor-test-setup-768x1024.webp)
Com o conjunto ligado ao lado da máquina através do cabo extensor, fica fácil se posicionar atrás do monitor para trocar placas e controlar o comando de liga e desliga do arcade e da placa-mãe do jogo seguindo o FAQ do Andrewb, que oferece o passo a passo para um funcionamento seguro.
Após testar o meu monitor original fora do gabinete, eu desmontei todo o conjunto de placas e conexões:
![Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor Disassemble Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor Disassemble](https://www.antonioborba.com/wp-content/uploads/2023/06/wg6100-color-vector-disassembled-768x1024.webp)
Em seguida, coloquei lado a lado todas as gaiolas de alta tensão (HV cages):
A título de curiosidade, vale comparar a HV cage do VectorHeadArcade.com com a original:
E aqui seguem enfileiradas as placas de deflexão que acumulei:
Testando o monitor WG6100 do Slackmoe
Os primeiros testes que fiz foram com o conjunto sobressalente de monitor enviado pelo usuário Slackmoe. Relembrando, o procedimento correto para ligar um monitor WG6100 envolve 8 etapas, das quais as 3 primeiras eu já havia feito anteriormente, que são:
- Verificação do cabeamento
- Teste da PCB
- Teste dos transistores de chassis
Vídeo pós-montagem:
Etapa 4 – teste da placa de baixa voltagem:
Preparação para a etapa 5 – conexão dos cabos e conferência da montagem:
Etapas 5 e 6 – testes de deflexão:
Etapa 7 – ajuste da alta voltagem:
Etapa 8 – unleash the vectors!
Com o funcionamento perfeito deste conjunto, era hora de desmontá-lo e reservá-lo para algum uso futuro.
Testando a HV cage da Vector Head
Em seguida, eu mantive todos os componentes e substituí apenas a HV cage original pelo modelo fabricado pela Vector Head.
![Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor with Vector Head HV cage Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor with Vector Head HV cage](https://www.antonioborba.com/wp-content/uploads/2023/06/wg6100-vectorhead-HVcage-1024x768.webp)
Depois, fui direto para a etapa 7, que consiste no teste de alta voltagem. O resultado foi meio decepcionante:
Como é possível perceber, a gaiola da Vector Head simplesmente não estava segurando a alta tensão:
Comparando Neck Boards
Uma experiência interessante foi comparar a minha neck board original com a restaurada pelo Andrewb:
Realmente, o Andrewb é um cara muito caprichoso em todo o trabalho. Na foto a seguir, a placa fornecida por ele está à esquerda:
![Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor neck board comparison Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor neck board comparison](https://www.antonioborba.com/wp-content/uploads/2023/06/wg6100-neck-board-comparison-1024x768.webp)
Testando o monitor WG6100 do Andrewb
Após substituir todo o conjunto pelo monitor reparado pelo Andrewb, vamos à etapa 4, para testar a placa de baixa voltagem que protege o conjunto. Curiosamente, Andrew utiliza um modelo diferente – não a tradicional LV2000, mas sim a LV6100:
![WG6100 Wells-Gardner Monitor LV-6100 Low Voltage Board WG6100 Wells-Gardner Monitor LV-6100 Low Voltage Board](https://www.antonioborba.com/wp-content/uploads/2023/06/wg6100-lv6100-low-voltage-board-768x1024.webp)
Para testar esta placa, a voltagem deve ser regulada em torno de 24V em vez de 26V a 28V, tanto na fase positiva quanto na negativa:
Em seguida, prosseguindo a conferência da montagem, percebi uma quebra em um dos fios conectados aos transistores de chassis:

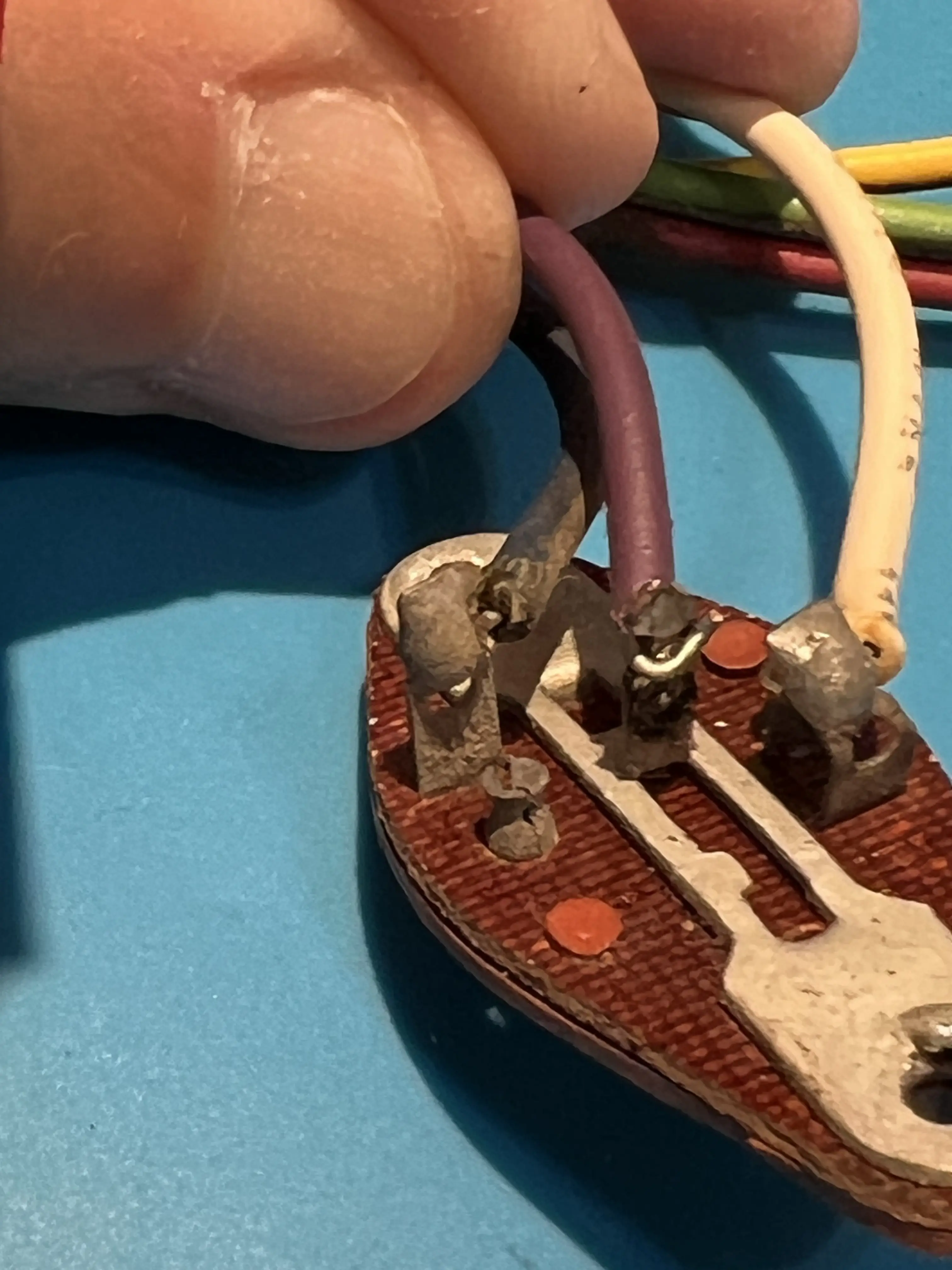

Alguns destes cabos dos chicotes do monitor possuem núcleos duros. Ao mesmo tempo em que são bastante resistentes, suas pontas estão mais sujeitas a quebras. Para fazer a solda, eu optei por desenhar um gancho com a terminação do metal, fixando com melhor segurança:
![WG6100 Wells-Gardner Monitor Transistor Broken Wire Fix WG6100 Wells-Gardner Monitor Transistor Broken Wire Fix](https://www.antonioborba.com/wp-content/uploads/2023/06/wg6100-transistor-support-solder-1-768x1024.webp)
![WG6100 Wells-Gardner Monitor Transistor Broken Wire Fix WG6100 Wells-Gardner Monitor Transistor Broken Wire Fix](https://www.antonioborba.com/wp-content/uploads/2023/06/wg6100-transistor-support-solder-2-768x1024.webp)
![WG6100 Wells-Gardner Monitor Transistor Broken Wire Fix WG6100 Wells-Gardner Monitor Transistor Broken Wire Fix](https://www.antonioborba.com/wp-content/uploads/2023/06/wg6100-transistor-support-solder-3-768x1024.webp)
Após o conserto e a remontagem dos transistores, é fundamental voltar à etapa 3 e testá-los novamente, conforme explicado no capítulo #8:
![WG6100 Wells-Gardner Monitor Chassis Transistor Test WG6100 Wells-Gardner Monitor Chassis Transistor Test](https://www.antonioborba.com/wp-content/uploads/2023/06/wg6100-chassis-transistor-test-768x1024.webp)
Concluindo esta etapa e retomando o processo de testes, seguem-se os testes de deflexão das etapas 5 e 6:
Logo após, a já conhecida etapa 7, a regulagem da alta voltagem:
Em seguida, a ligação completa do arcade para o teste final:
Como é possível perceber, o conjunto do Andrewb, para minha surpresa, apresentou falha nas cores.
A primeira suspeita quanto à causa deste tipo de problema recai sobre a neck board. Por isso, eu mantive a placa de pescoço do Andrew e retornei à HV cage e à deflection board originais.
Tive que descartar este possível defeito da neck board, pois o resultado do funcionamento foi excelente com o meu conjunto.
Black Widow: Voltando ao Conjunto Original
A esta altura, já cansado e com todos os conjuntos de monitores WG6100 devidamente testados, eu retornei completamente ao meu setup original, mantendo minha HV cage, deflection board e neck board. Aqui está o momento da conferência da alta tensão:
Em seguida, o monitor retornou ao gabinete do arcade e realizei um teste de funcionamento após ele estar montado:
Então, finalmente, após alguns anos sem fixar o tubo no local, eu recuperei as porcas originais, guardadas há dois anos, e finalizei o serviço:
![Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor Cabinet Assembly Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor Cabinet Assembly](https://www.antonioborba.com/wp-content/uploads/2023/06/black-widow-arcade-monitor-assembly-1-768x1024.webp)
Missão cumprida, monitor no local – esperamos que por muitos e muitos anos de perfeito funcionamento.
![Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor Cabinet Assembly Black Widow Color Vector Arcade WG6100 Wells-Gardner Monitor Cabinet Assembly](https://www.antonioborba.com/wp-content/uploads/2023/06/black-widow-arcade-monitor-assembly-2-1024x768.webp)
