Black Widow #14: Rebuild do Conjunto de Força
O próximo passo no processo de restauração de qualquer arcade antigo é a revisão, mesmo que preventiva, do conjunto de força, ou power block.
Nas máquinas da Atari, este conjunto é formado por dois componentes, o power brick e a famosa Atari Audio Regulator. Para uma explicação detalhada do funcionamento deles, sugiro a leitura do post sobre a zincagem e a restauração do conjunto de força do meu Missile Command.
Atari Audio Regulator: Manutenção Preventiva
A placa reguladora de áudio da Atari é responsável por fornecer as voltagens necessárias para o funcionamento de todo o arcade, após receber a primeira filtragem feita pelo power brick. Existe uma manutenção preventiva importantíssima a ser feita em todas as placas A/R da Atari: a substituição do transistor 2N3055.
Em máquinas de arcade vetoriais, é importantíssimo evitar a falha deste transistor responsável pela amplificação de potência. O motivo é que, quando este componente queima, a sobretensão jogada na rede pode queimar o sensível monitor vetorial – não o tubo em si, mas sobretudo as placas responsáveis pela deflexão e amplificação do sinal.
Como os monitores color vector, quando danificados, costumam promover estragos em série que abrangem diversas peças, acaba sendo muito importante dar atenção aos componentes críticos do conjunto de força que possuem maior tempo de uso.
Além disso, houve recentemente uma espécie de “recall” deste transistor, após o mercado descobrir que um famoso fornecedor vendeu um lote enorme de 2N3055 falsificados que apresentavam problemas. A compra deste transistor exige a escolha muito criteriosa do fornecedor.
Com relação aos capacitores, nesta placa eu adotei uma medida mais conservadora, de não substituí-los, uma vez que as medições estavam todas ótimas. Porém, uma medida corretiva importantíssima é o chamado reflow dos conectores.
O procedimento de reflow consiste em simplesmente esquentar e derreter outra vez a solda presente no lado inverso da placa, nas conexões de todos os plugs. Em alguns casos, pode ser necessário complementar com um pouco de solda a mais. O motivo é que, com as múltiplas desconexões e conexões de plugs realizadas ao longo do tempo de vida de uma máquina, essas soldas acabam ficando fracas, quebrando ou trincando, e daí surgem problemas diversos de mau contato.
O vídeo acima demonstra claramente o procedimento, que é muito rápido e simples de ser feito para quem tem alguma experiência com solda. Durante o processo, é preciso ter atenção para que nenhum derretimento ocasione o contato de uma solda com a vizinha próxima, o que poderia provocar um grave problema.
Power Brick: a Substituição do Big Blue

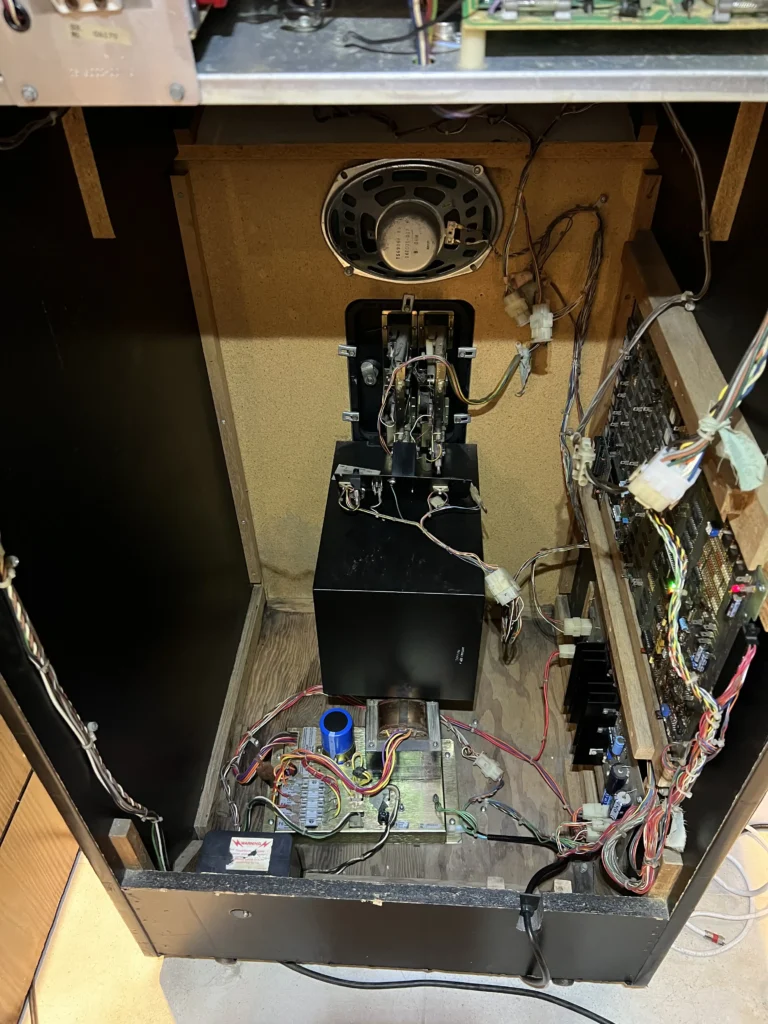

Uma das características do power brick do Black Widow é a presença de uma chapa metálica que compõe o fundo junto com a madeira do arcade. Este é um interessante upgrade, possivelmente desenvolvido para evitar a umidade que pode, porventura, emanar da parte inferior dos gabinetes.

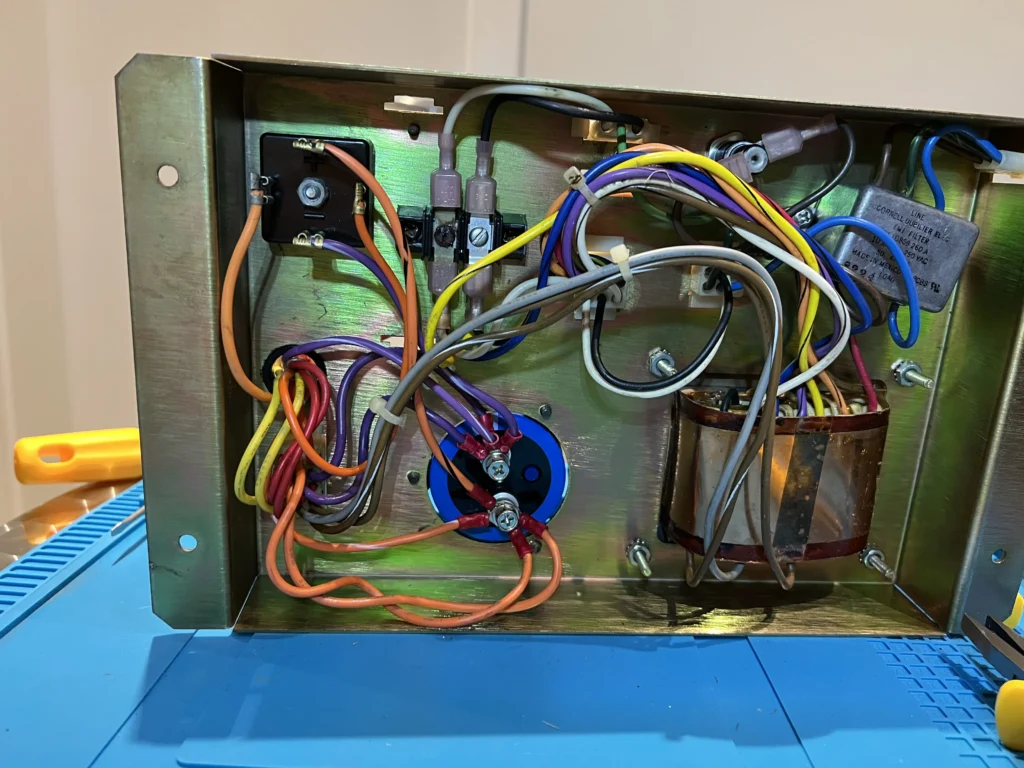

Este power brick já havia sido restaurado e zincado anteriormente, portanto o que fiz foi apenas substituir o capacitor Big Blue, em caráter preventivo, devido ao tempo de vida do componente. Em tempo, nem sempre o Big Blue é da cor azul, mas, nesta substituição, ele voltou a ser.
Um cuidado necessário é sempre observar a polaridade dos capacitores, já que estes componentes são direcionais. E, sobretudo, evitar a troca ou mistura dos cabos – os roxos devem ser conectados ao lado negativo do capacitor, enquanto os laranjas no lado positivo.

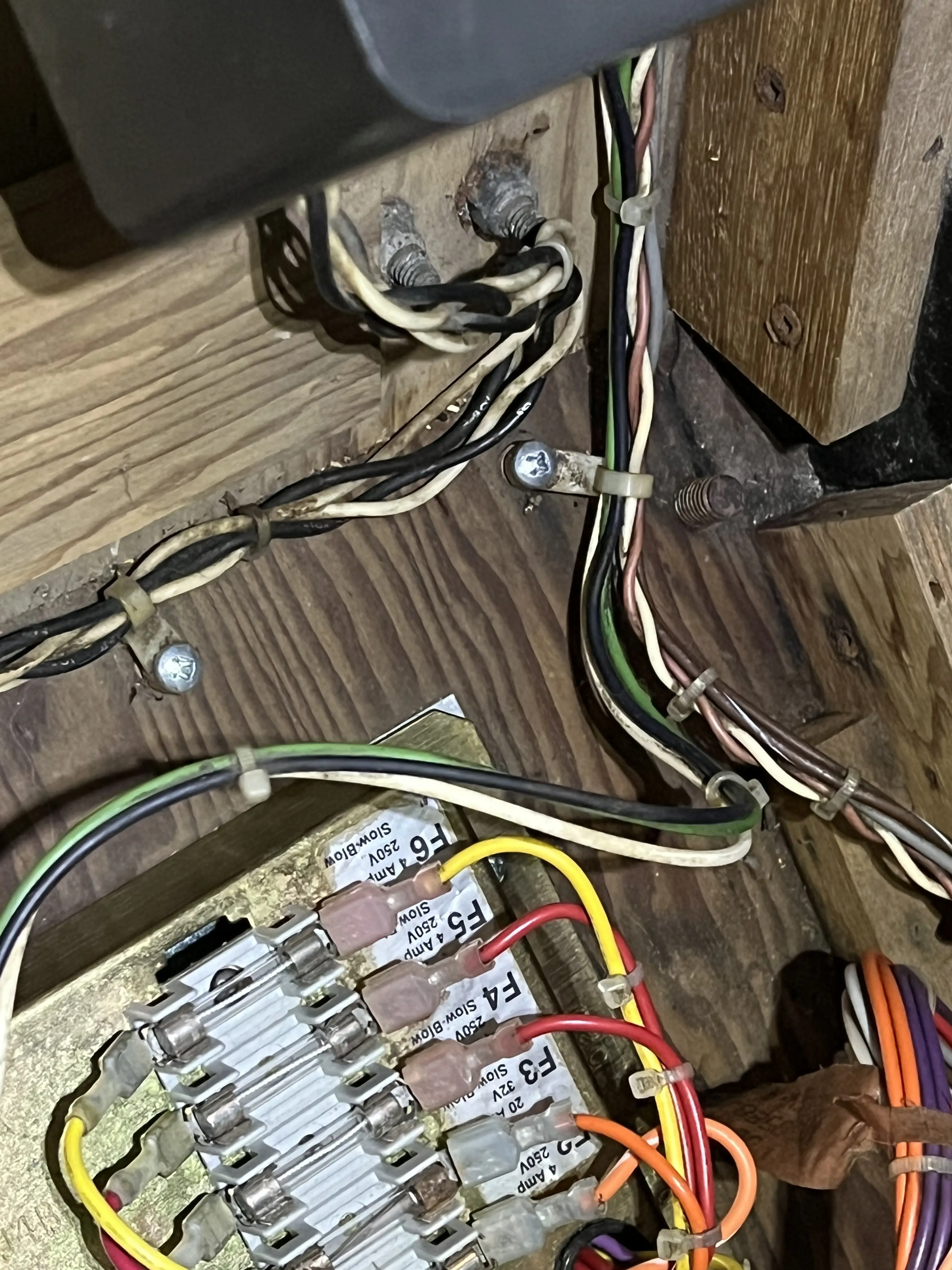

Por fim, como esta máquina havia sofrido um vazamento de um produto antimofo há anos, o sal corroeu bastante alguns parafusos do fundo. Dessa forma, eu aproveitei para substituir todos eles por parafusos novos.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Arcades Vetoriais Coloridos, 01 – Uma Conversão a Partir do Gravitar, 02 – Tentativa de Reviver os Vetores Coloridos, 03 – WG6100 Monitor Rebuild: Um Desafio Gigante, 04 – Monitor Extraviado e a Dificuldade de Conseguir Outro, 05 – AVG Chip: O Componente que Vai Falhar, 06 – WG6100: O Desafio de Montar um Novo Monitor, 07 – Testando um Arcade Vetorial com Osciloscópio, 08 – A Substituição dos Transistores de Chassis do WG6100, 09 – O Verdadeiro Desafio de Fazer Funcionar um Color Vector – Parte 1, 10 – O Verdadeiro Desafio de Fazer Funcionar um Color Vector – Parte 2, 11 – O Verdadeiro Desafio de Fazer Funcionar um Color Vector – Parte 3, 12 – Como Regular a Imagem de um Monitor Vetorial Colorido e 13 – PCB, Edge Connector e High Score Save com Novos Recursos.
O próximo post é o 15 – Repinando o Cabo do Monitor WG6100.
