Mirco Challenge #07: Reconectando o Chicote

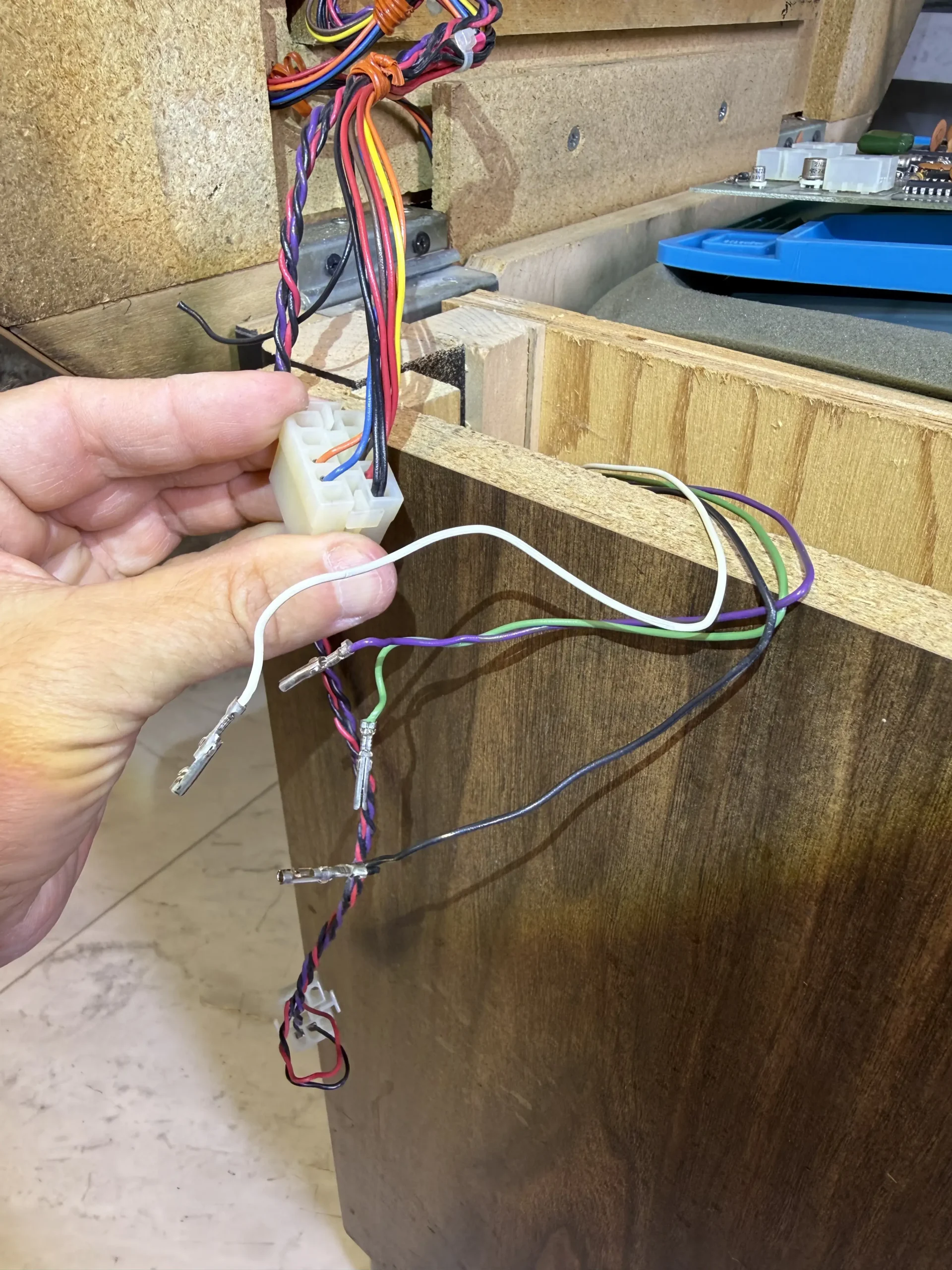

Para a retirada e recuperação do tampo do arcade Challenge, da Mirco, foi necessário retirar pinos do chicote de dentro de conectores e cortar alguns fios onde não havia outra alternativa.

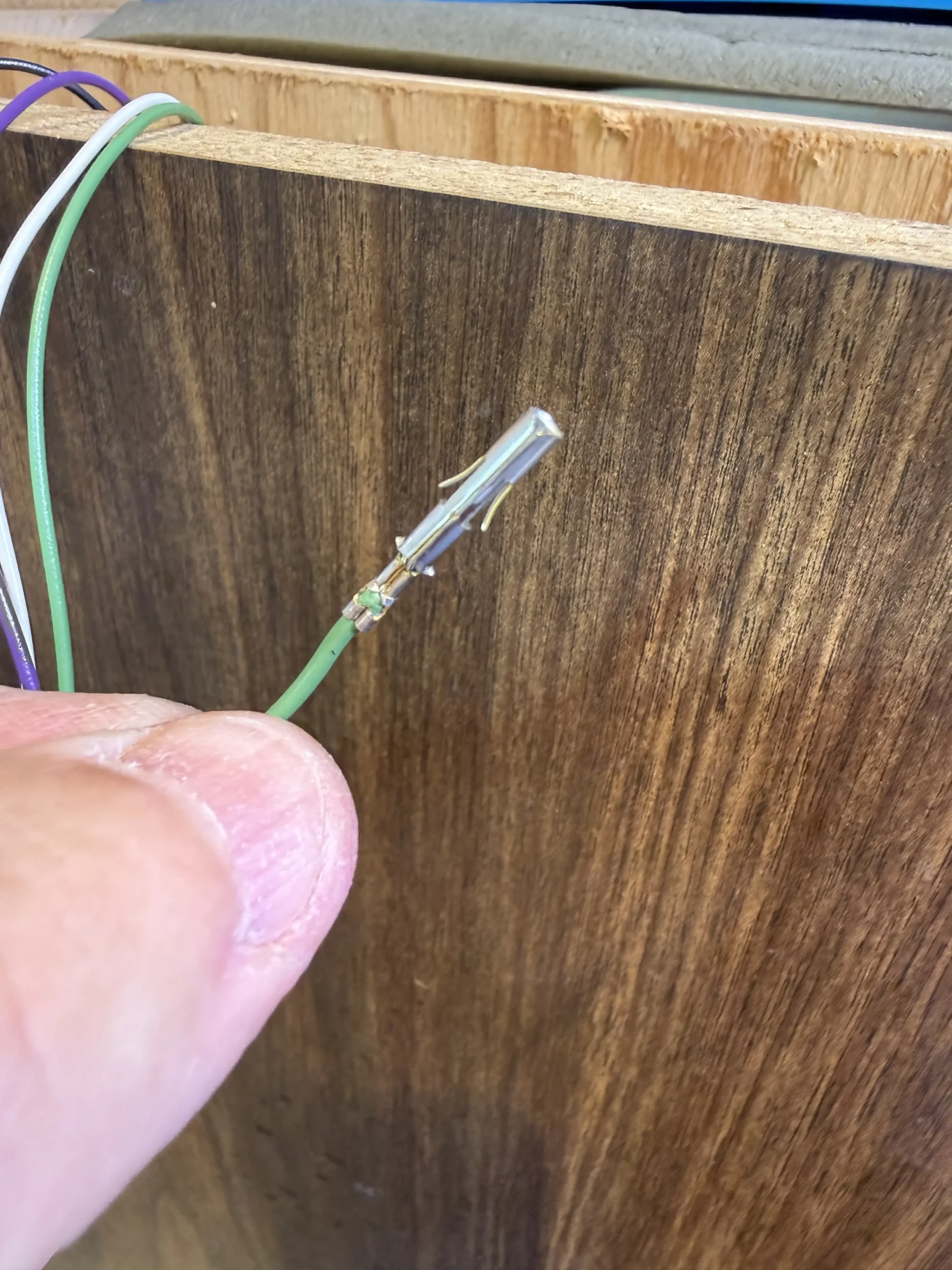

Eu não gosto de emendar fios, especialmente em um gabinete como este do Challenge, em que a originalidade foi mantida em quase todos os detalhes. Neste caso, o ideal é recrimpar conectores onde for necessário, para manter a integridade da parte elétrica.

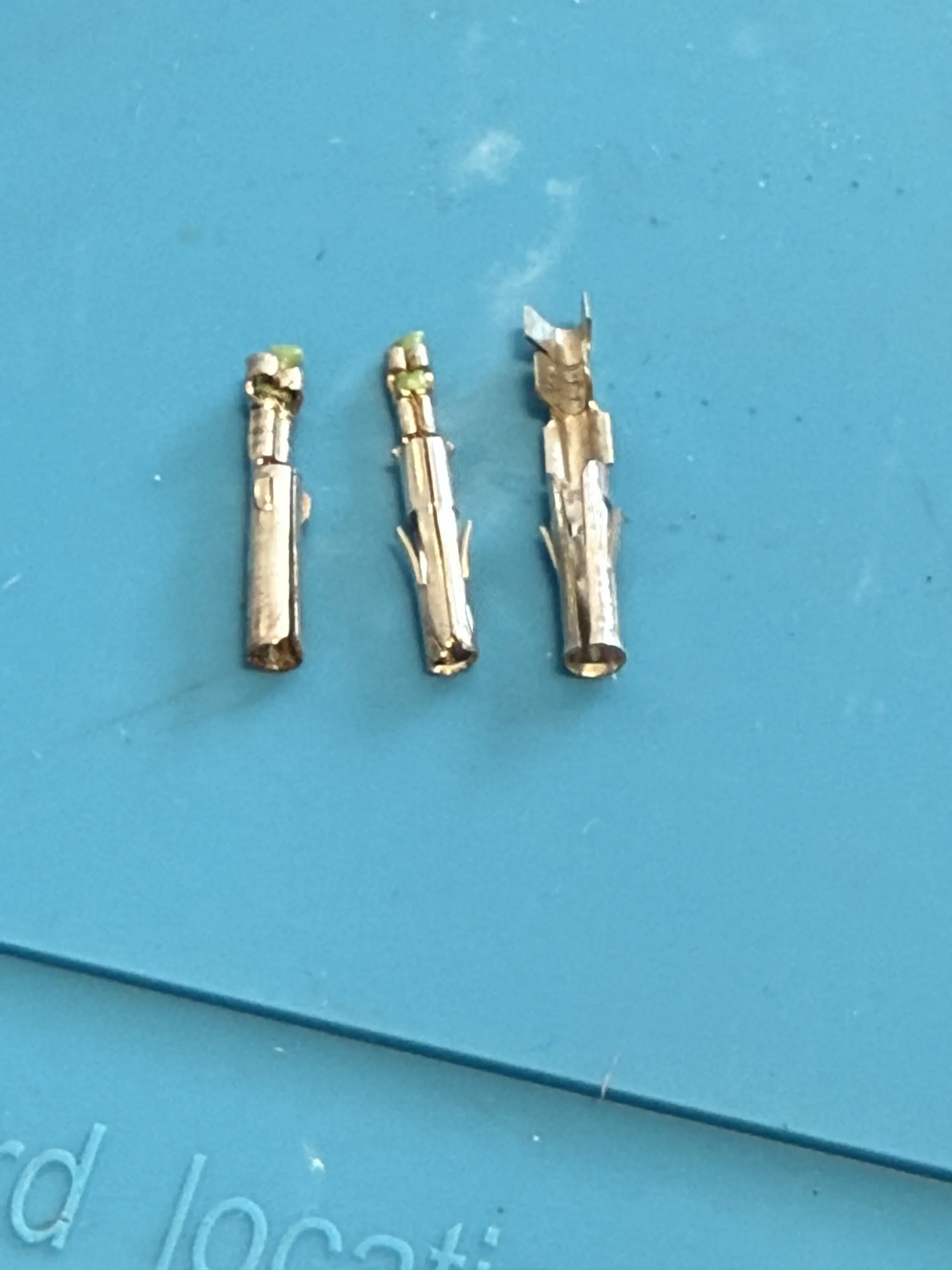

Porém, nenhum dos pinos que eu experimentei – Molex ou Mate-N-Lok – funcionou no case do Challenge.
Intrigado, recorri ao Peter, da Arcade Parts & Repair, que me explicou se tratar do Mate-N-Lok, porém na sua versão chamada de comercial – AMP Commercial Mate-N-Lok.
Eu realmente estava entrando no submundo dos conectores de arcade.

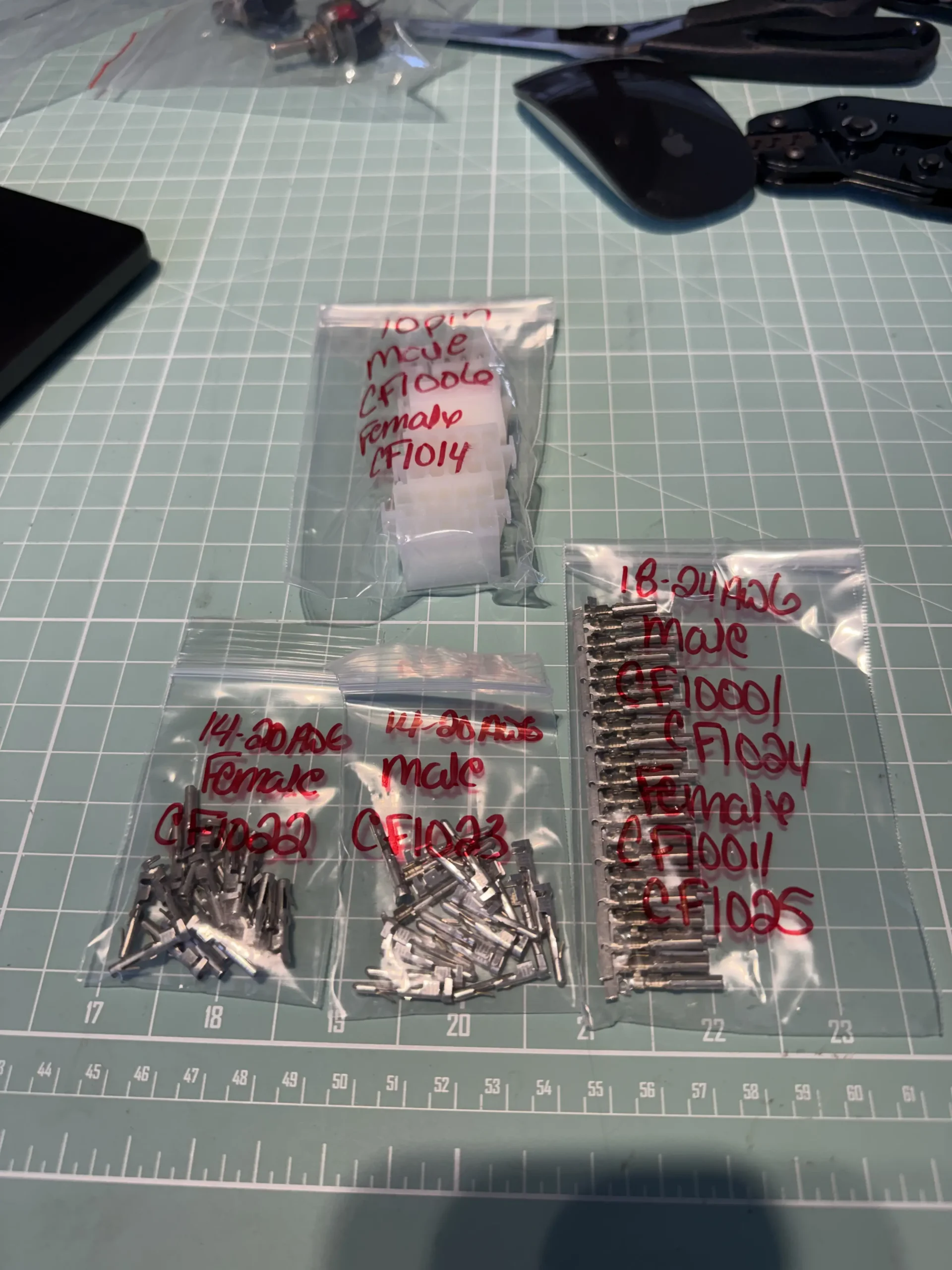

Cerca de 30 dias depois, recebi os novos conectores, junto com cases de reserva caso o original estivesse danificado.

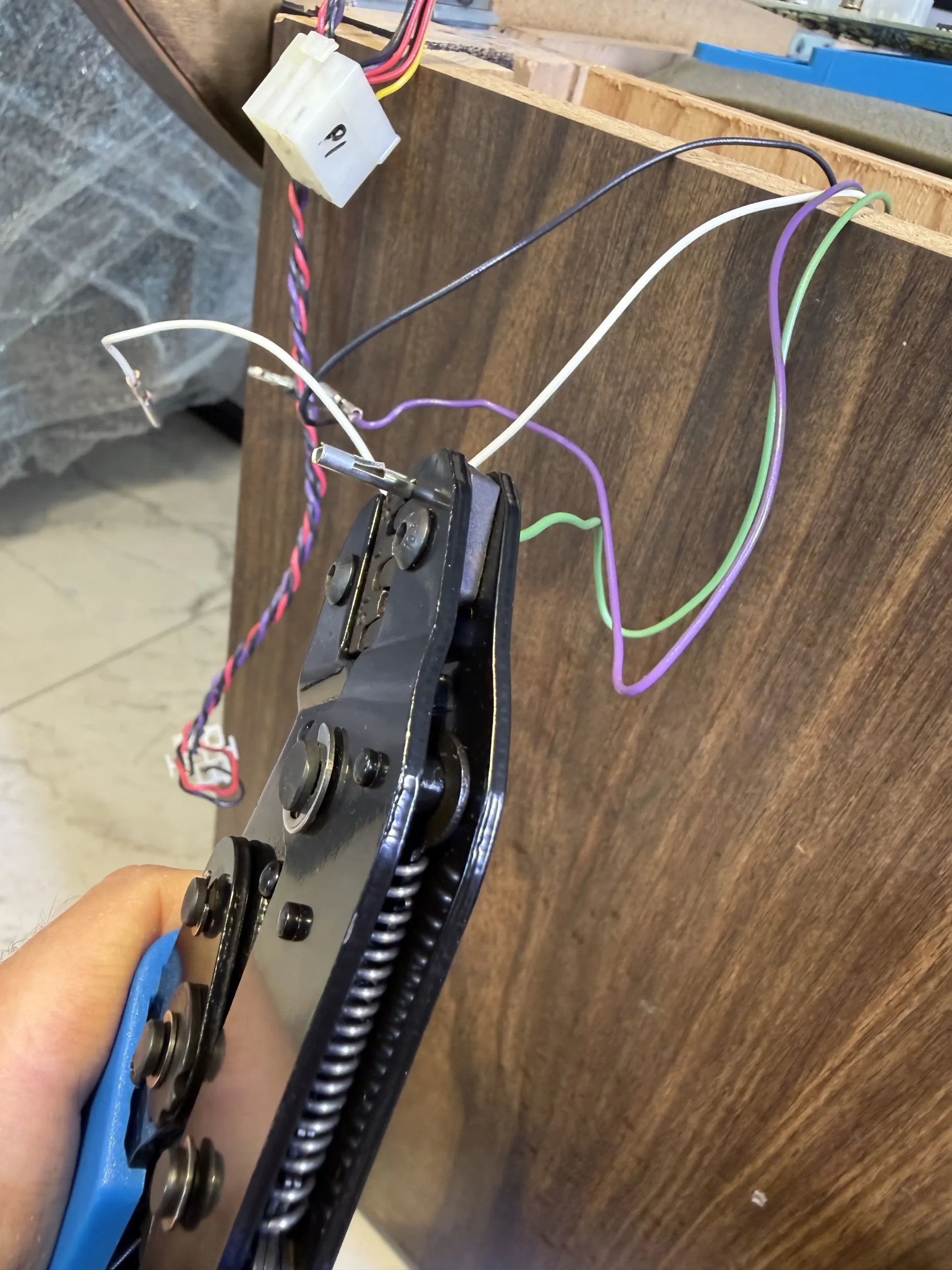

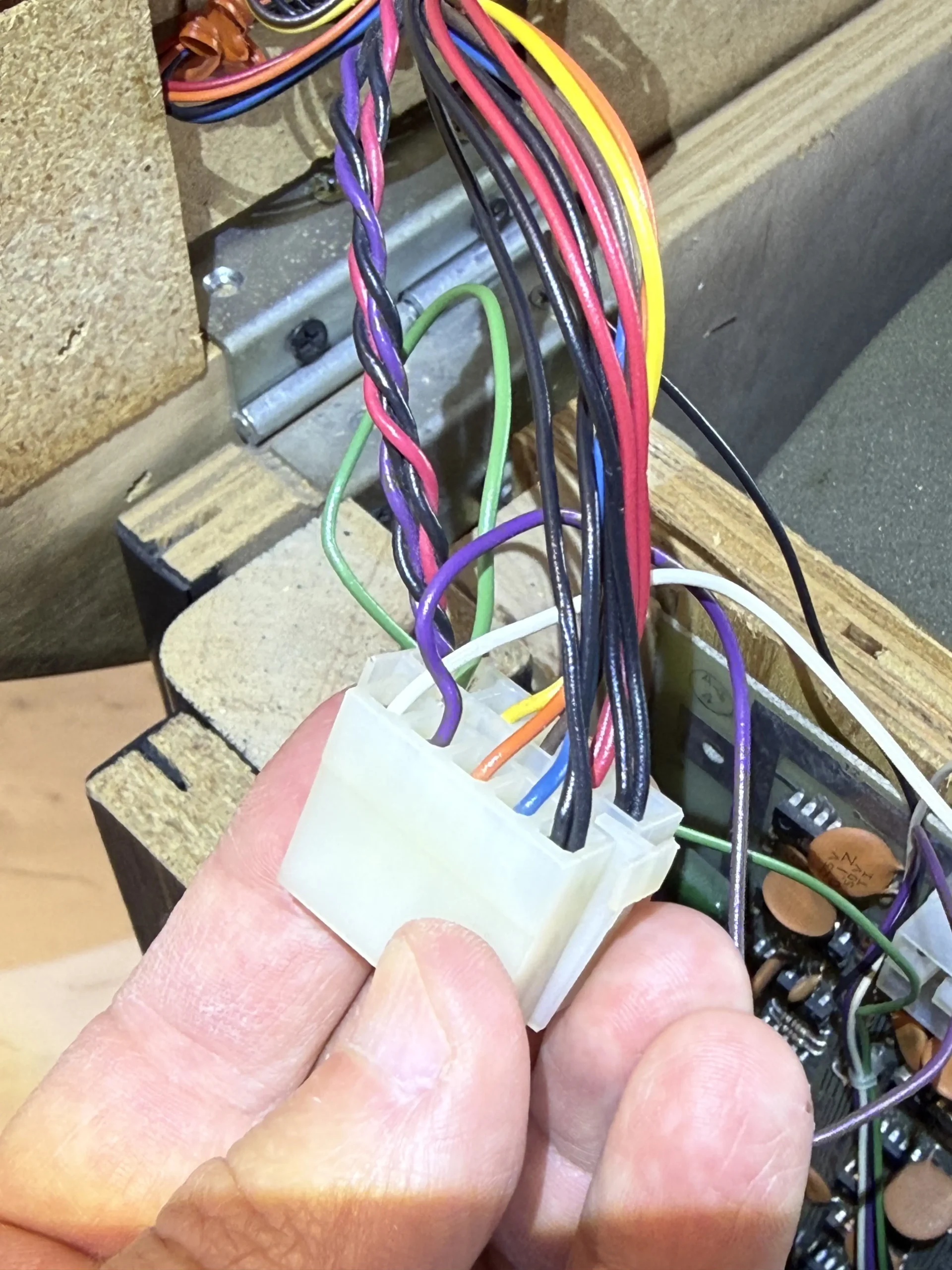

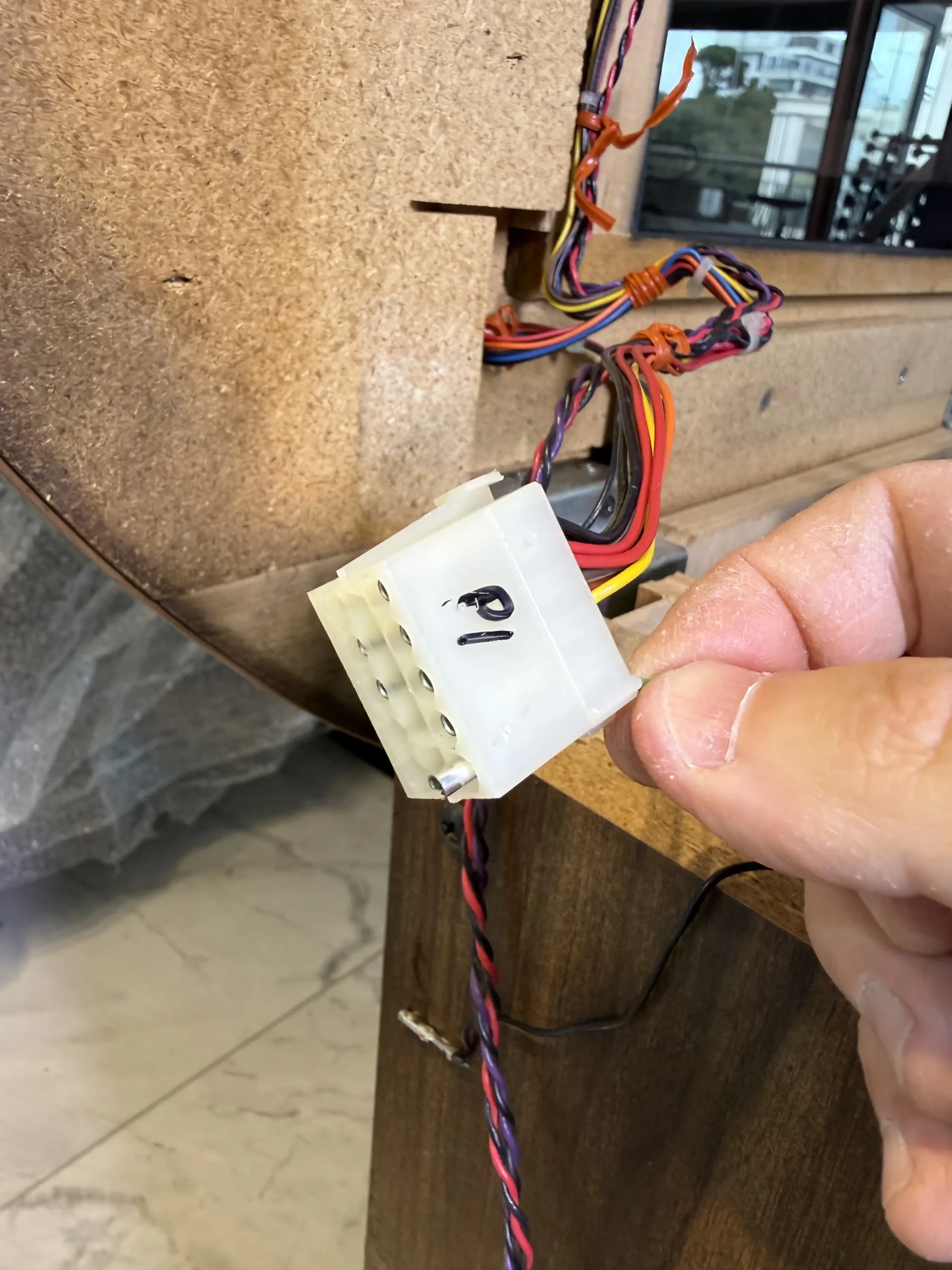

Refiz a conexão de todos os cabos retirados anteriormente do chicote, com especial atenção aos pretos duplos, neutros, que exigem a crimpagem de dois cabos no mesmo plug.

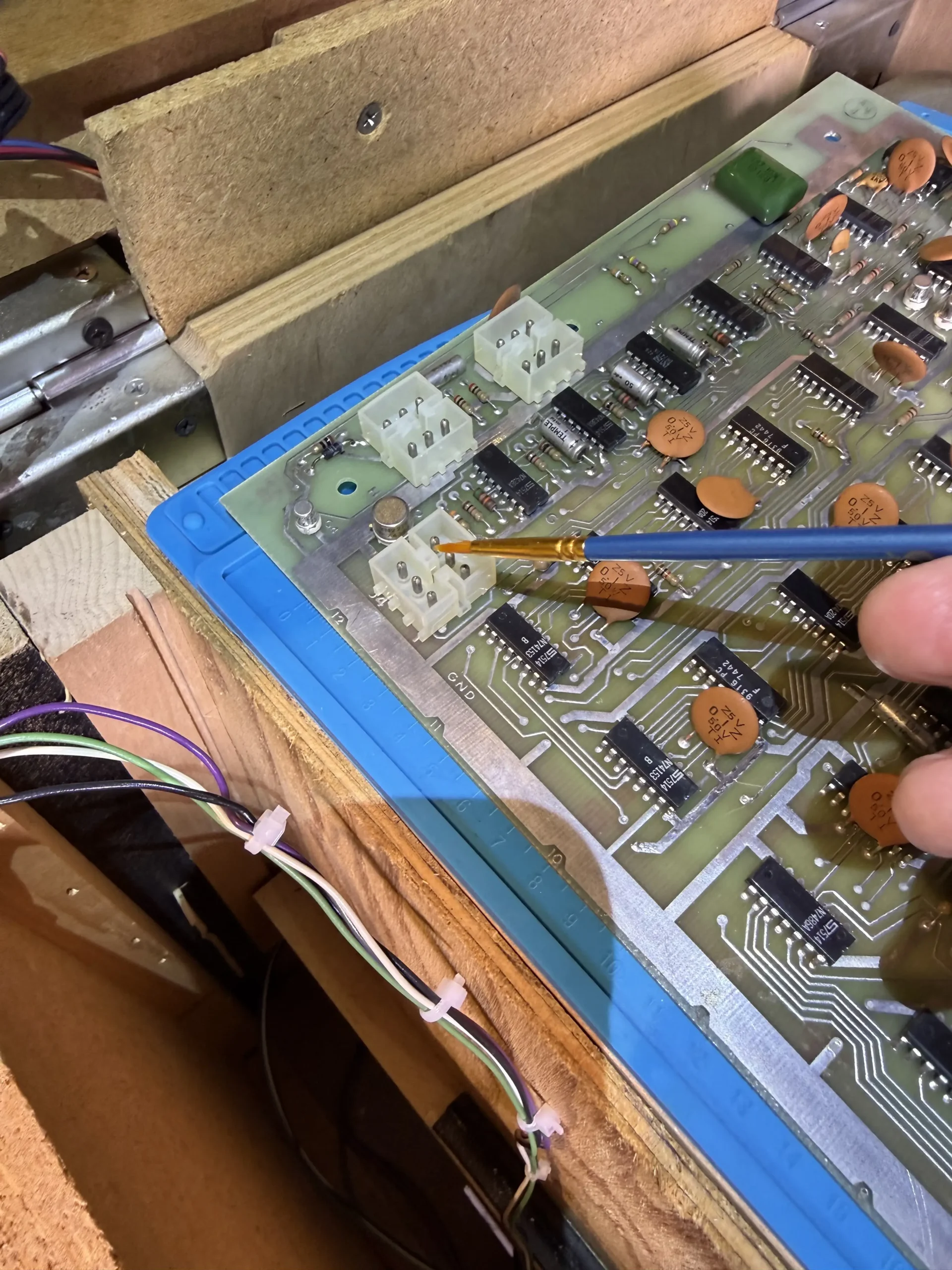

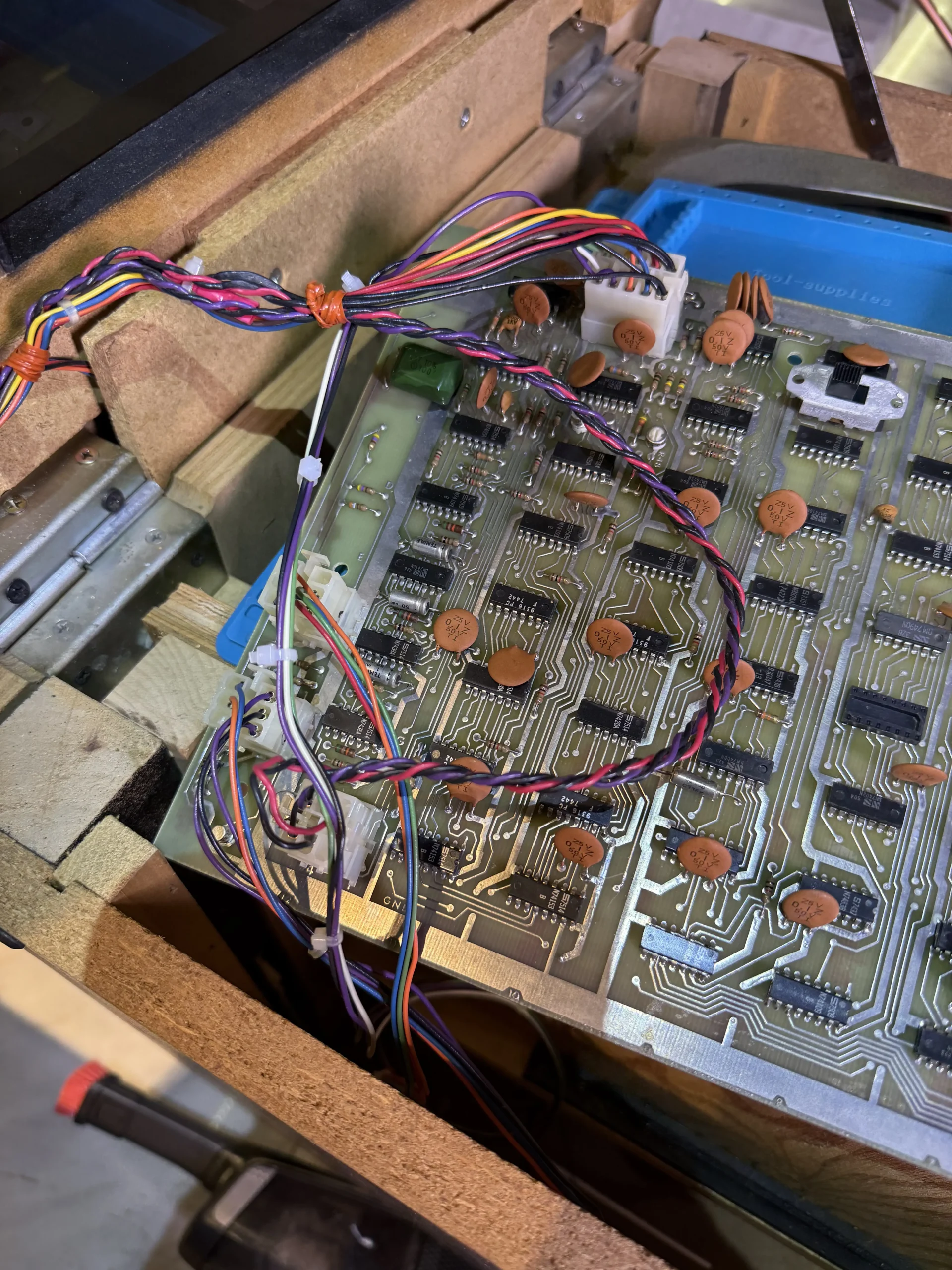

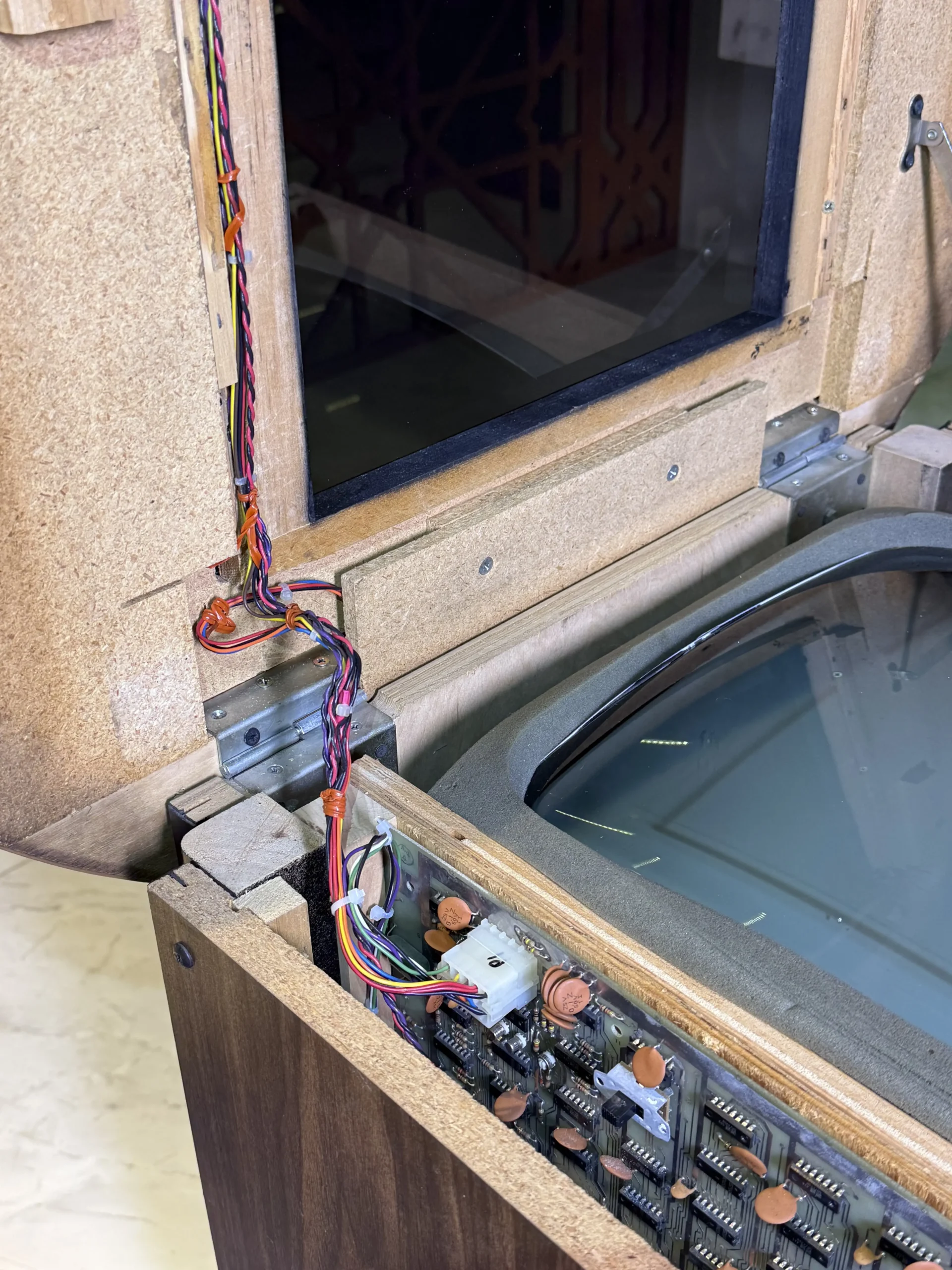

Após aplicar DeoxIT em todos os pontos de conexão, para melhorar a condutividade, conectei os plugs, que ficaram perfeitos.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Mirco – Uma Empresa que Foi Além de Fabricar Clones, 01 – O Verdadeiro Custo de Comprar um Arcade Barato, 02 – Primeiros Testes e Inspeção do Monitor, 03 – Eu Terminei de Estragar o Monitor, 04 – Testes Intrigantes com o Motorola XM-501, 05 – A Difícil Decisão de Restaurar o Vidro e 06 – Melhorando a Moldura e Trocando os Knobs.
O próximo post é o 08 – Restauração da Coin Door.
