Mirco Challenge #04: Testes Intrigantes com o Motorola XM-501

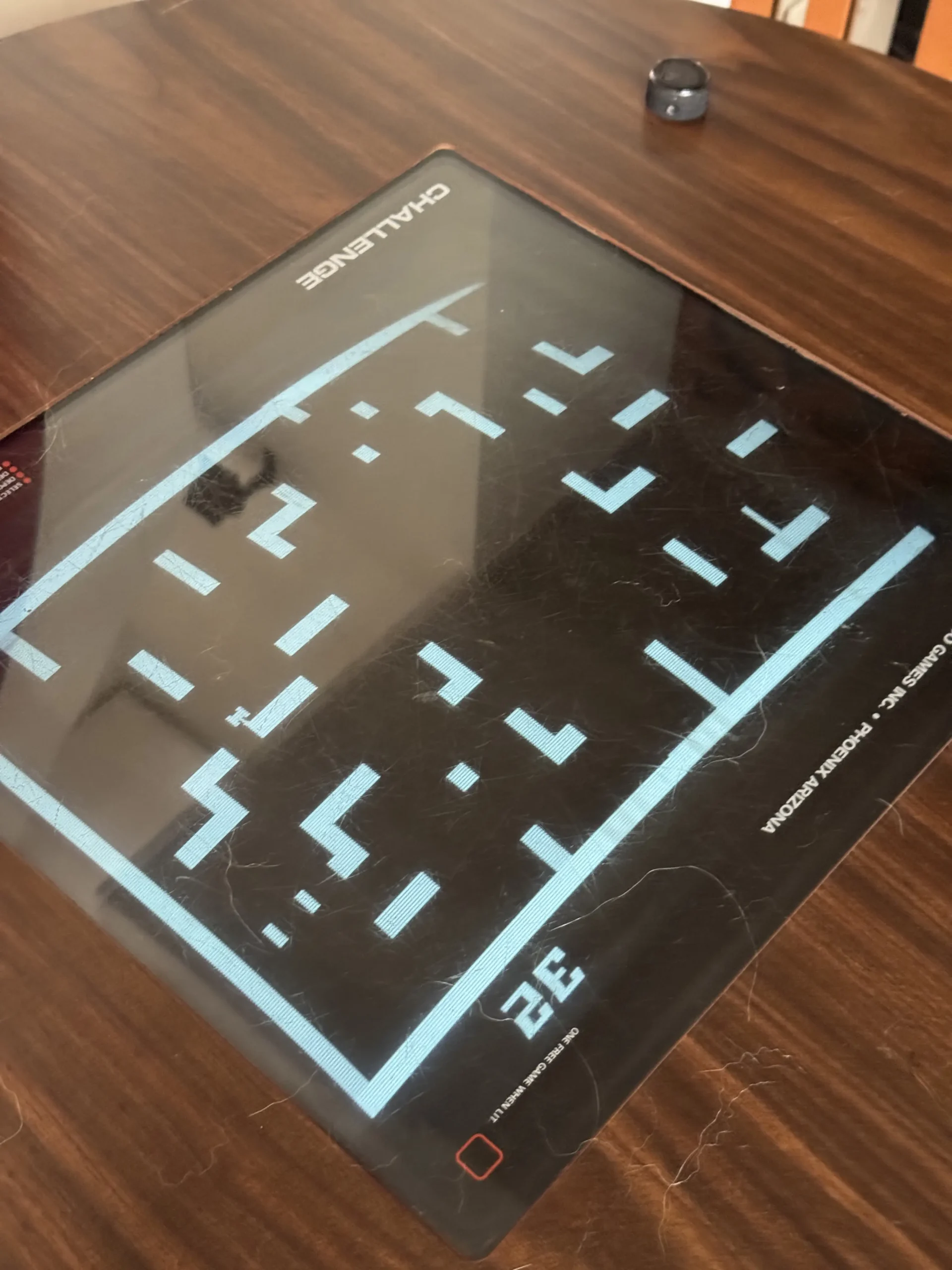

O monitor do arcade Challenge, da Mirco, após consertado nos Estados Unidos, estava exibindo a imagem sem preencher toda a distância horizontal da tela.

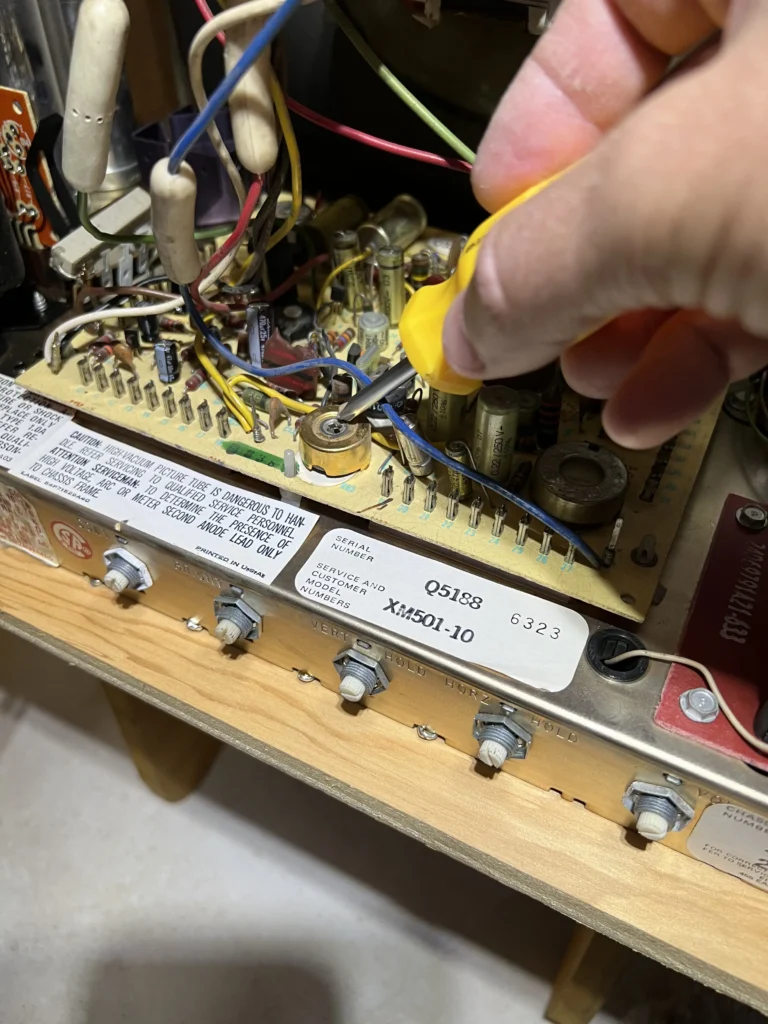

O único ajuste de tamanho de tela que realmente funciona bem no monitor Motorola XM-501 é o vertical, que fica neste trimpot:

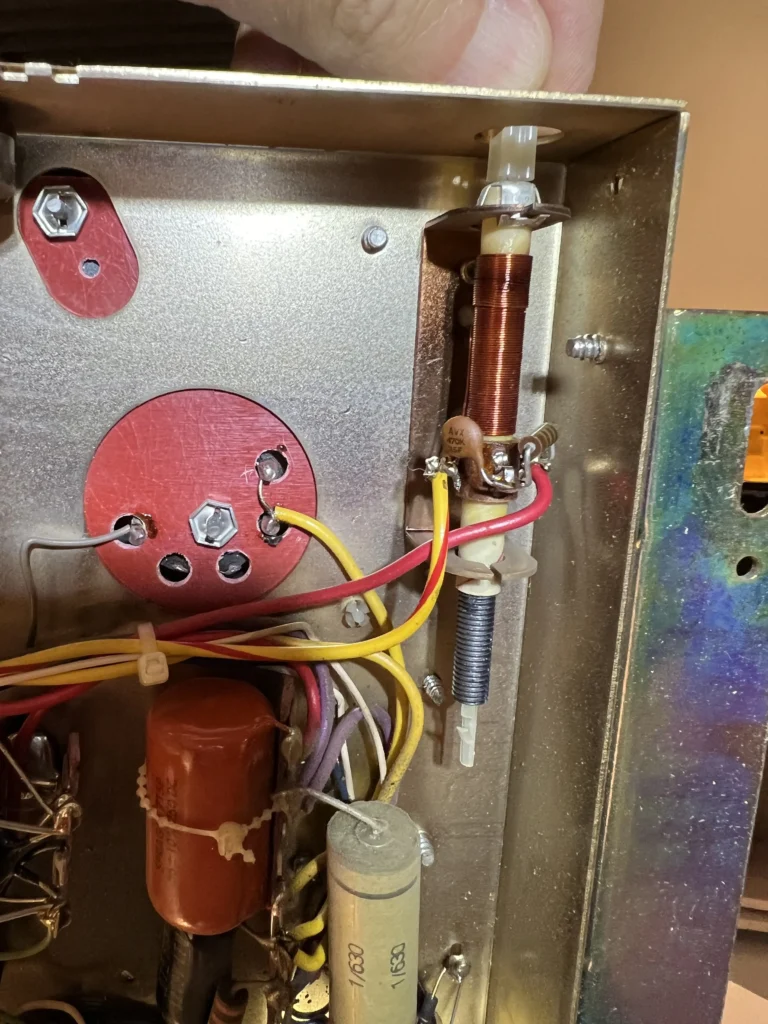

O ajuste horizontal é feito através desta mola:
E, como pode ser visto neste vídeo, é um mecanismo bastante peculiar, em que por muitas vezes o núcleo parece ficar solto. Além disso, conforme o movimento, ele realmente pode soltar:
Foi então que resolvi conectar o Tank II, arcade game que eu havia acabado de restaurar, ao monitor do Challenge, através de um cabo extensor:

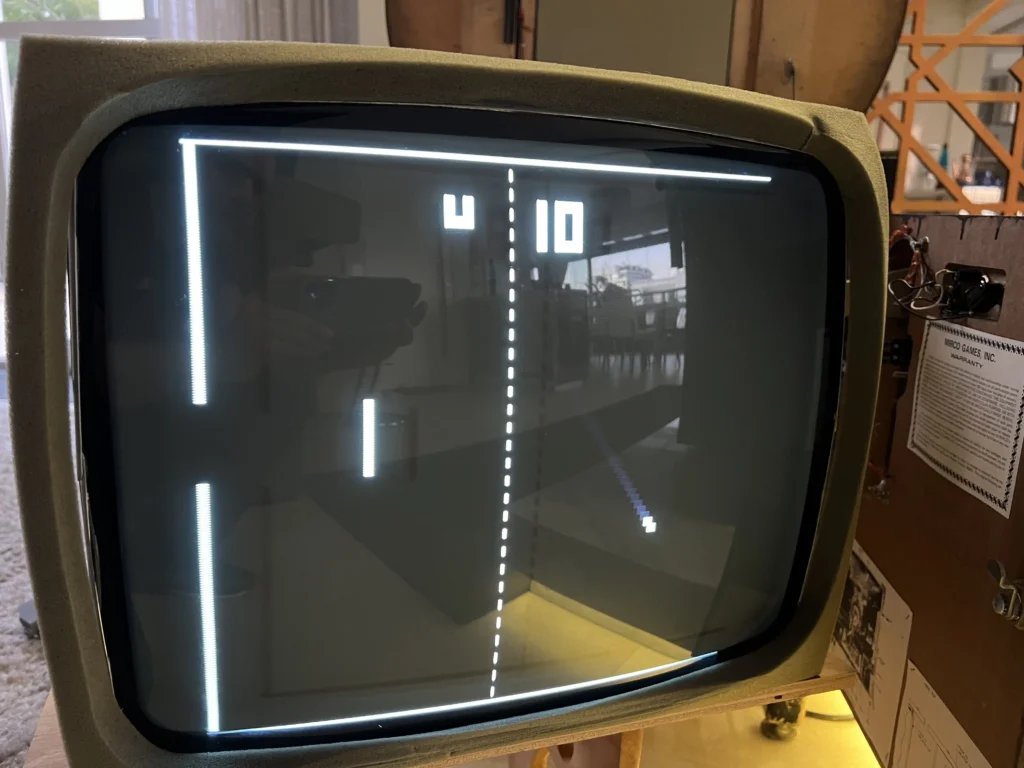

O resultado é que a imagem ficou perfeita, preenchendo toda a extensão do monitor:

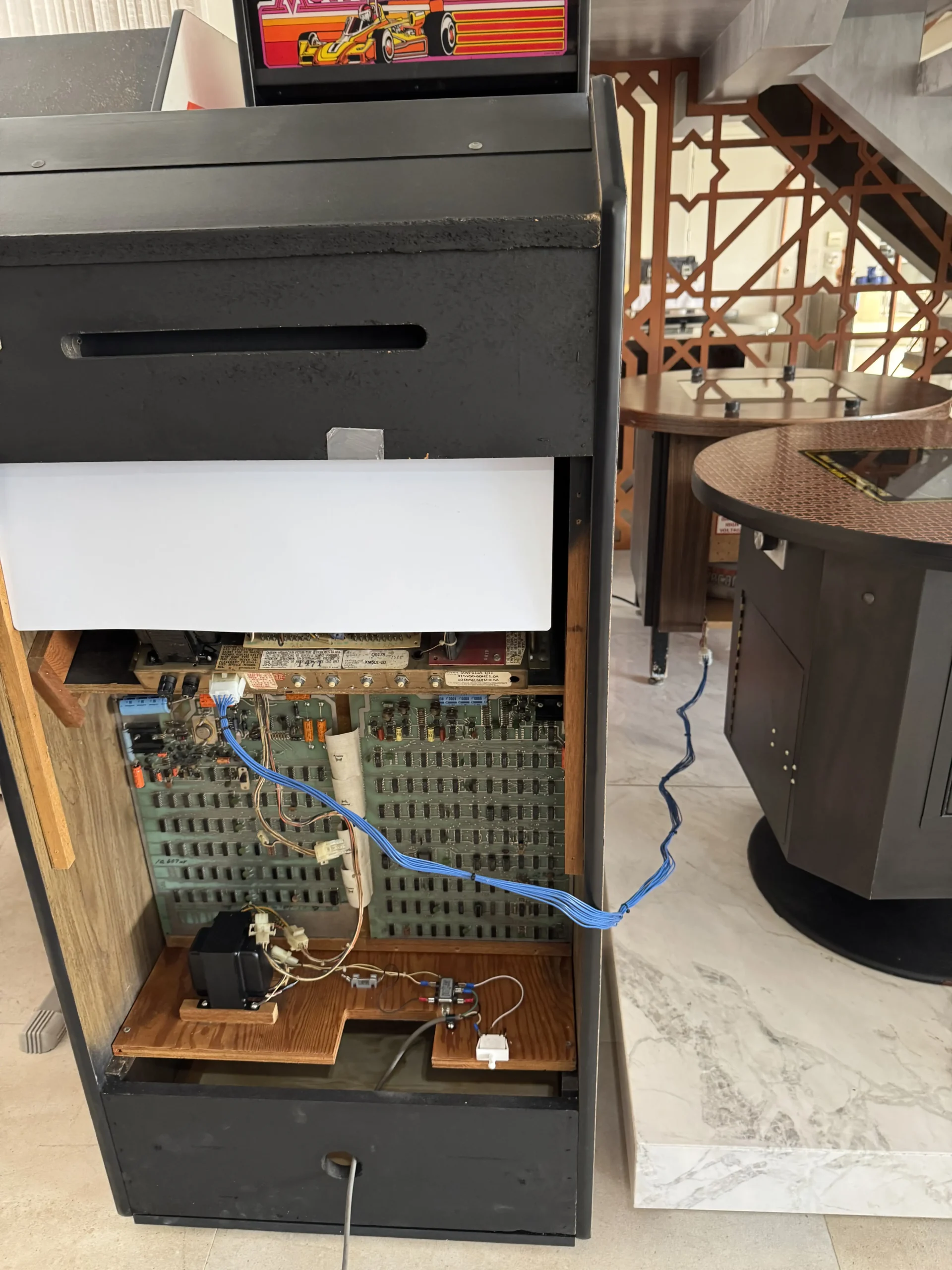

Então resolvi fazer o processo contrário – conectar a placa lógica do Challenge ao monitor do Tank II:

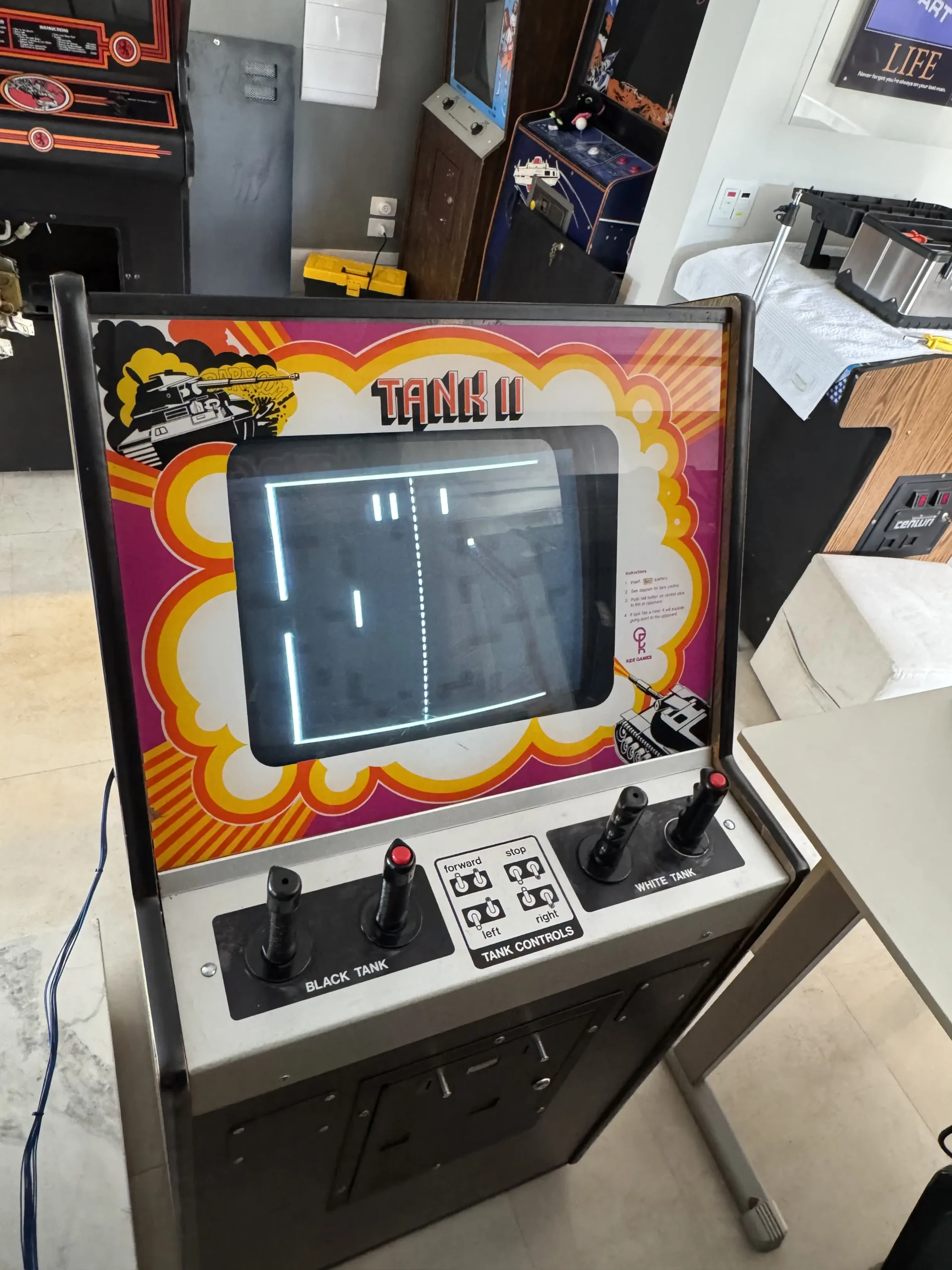

O resultado: uma imagem que não preencheu 100% da tela:
Conclusão: diante de todos os testes e ajustes realizados, a maior probabilidade é que a PCB do Challenge esteja gerando este sinal que ocupa um menor espaço. Porém, devemos relembrar que, antes do monitor seguir para reparo nos Estados Unidos, a imagem era preenchida corretamente, e a placa-mãe nunca foi mexida.
A única outra alternativa é que o tipo de sinal gerado pela placa-mãe seja realmente menor que a tela, e o monitor precisaria ter recurso de maior expansão para funcionar corretamente. Fica este sendo mais um dos mistérios da restauração de arcades clássicos.
