Mirco Challenge #08: Restauração da Coin Door

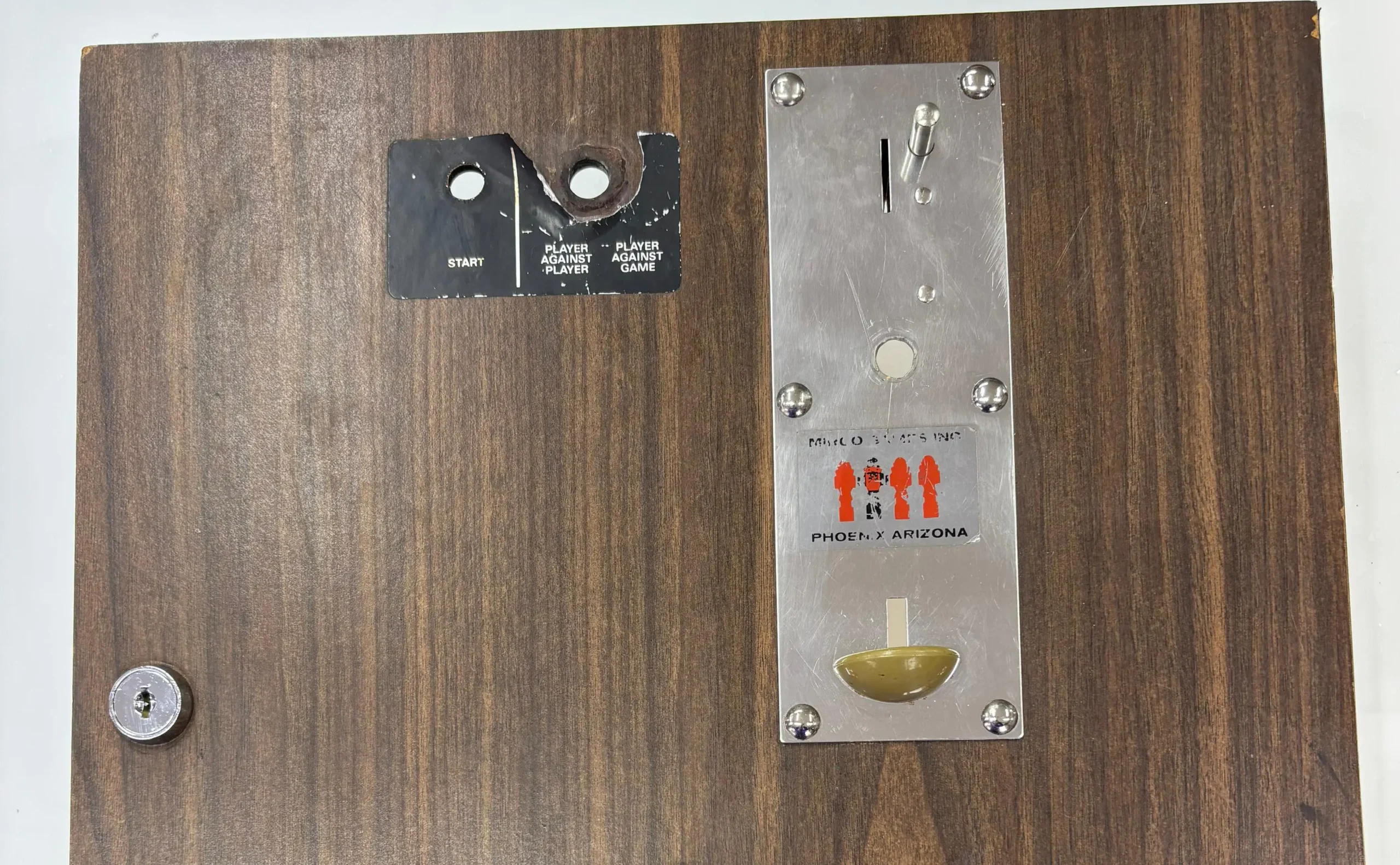

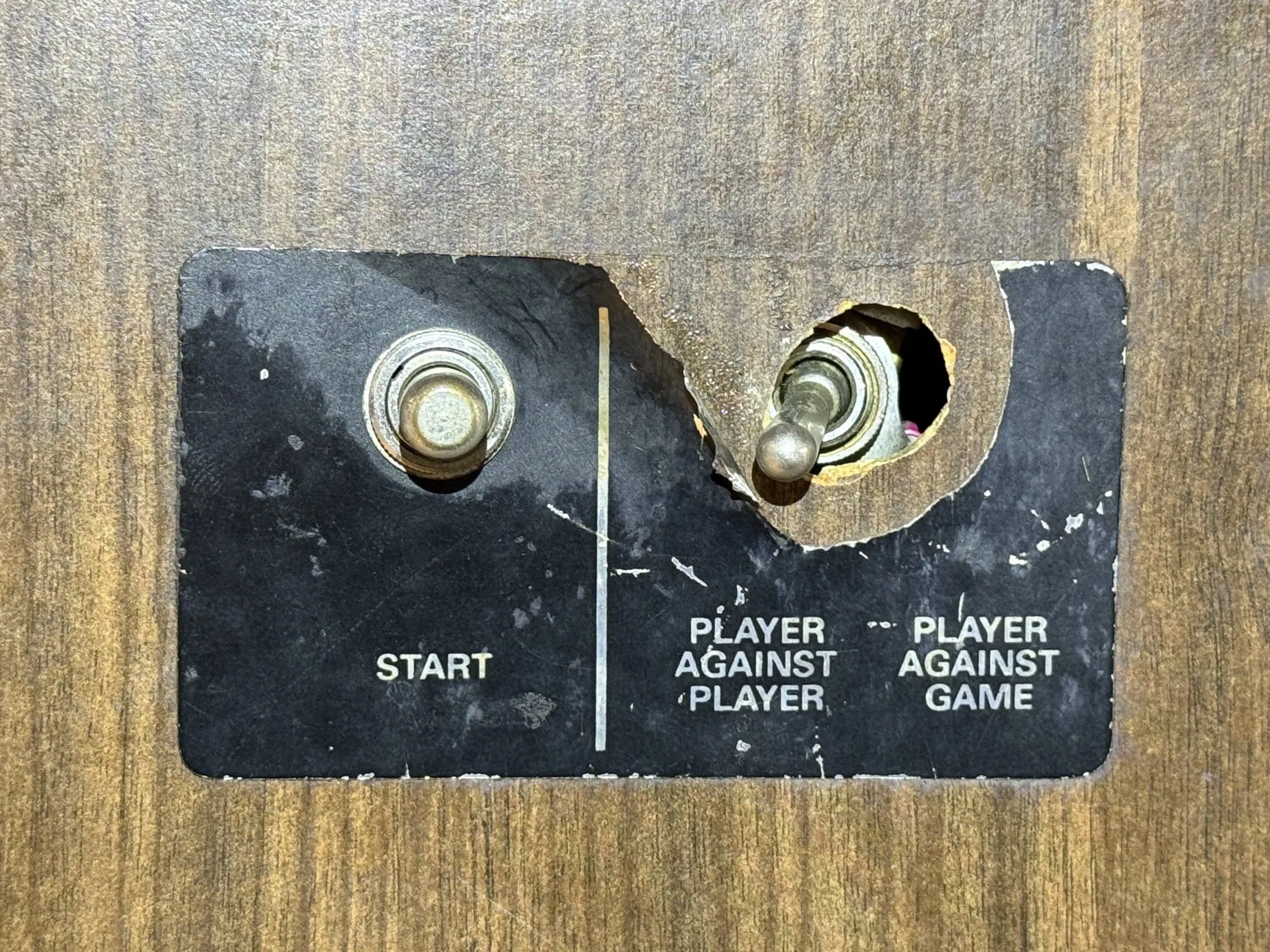

A porta ou coin door do arcade Challenge, da Mirco, estava quebrada na parte em que se encaixava o switch de seleção “Player Against Player” ou “Player Against Game”.

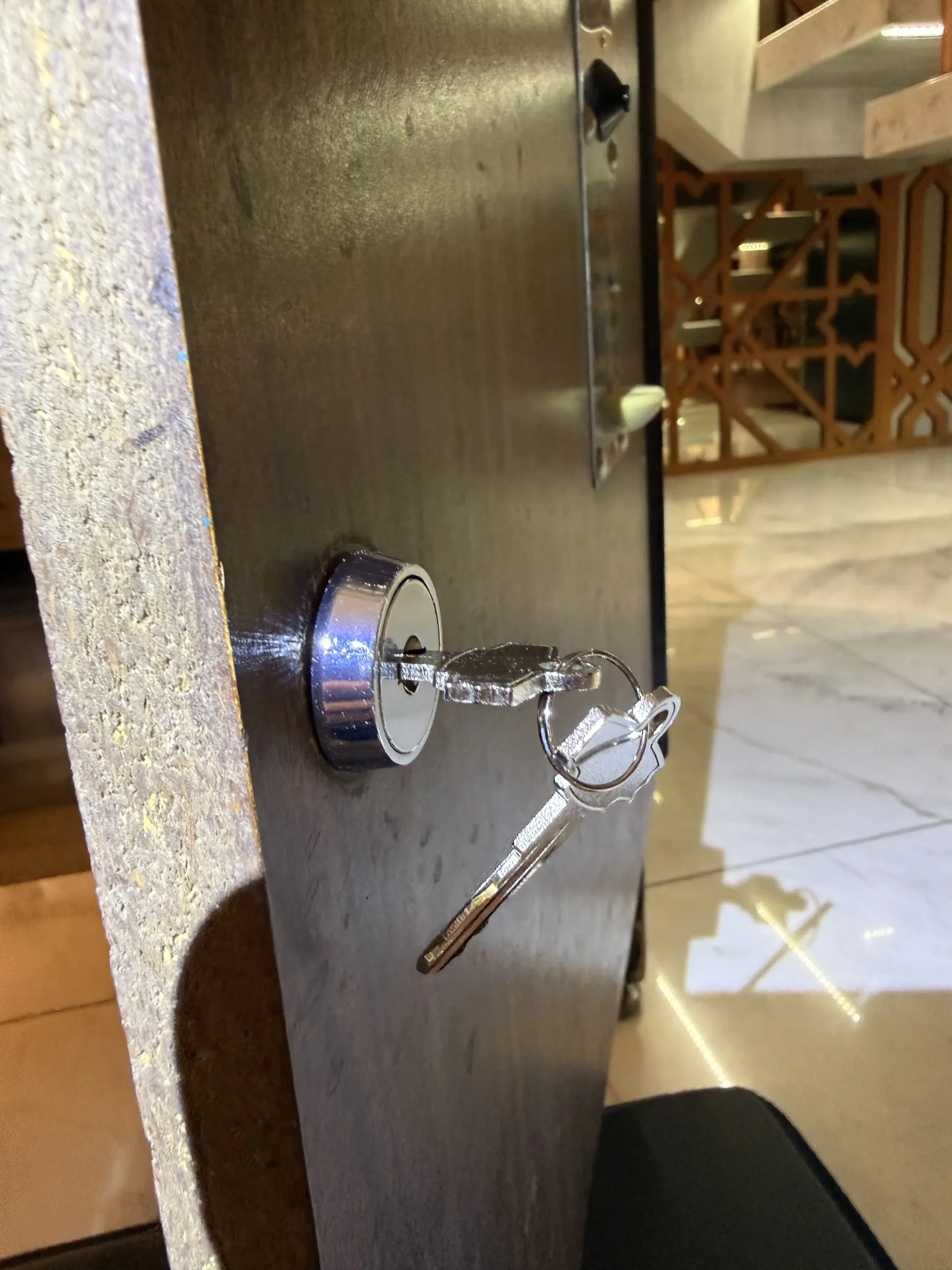

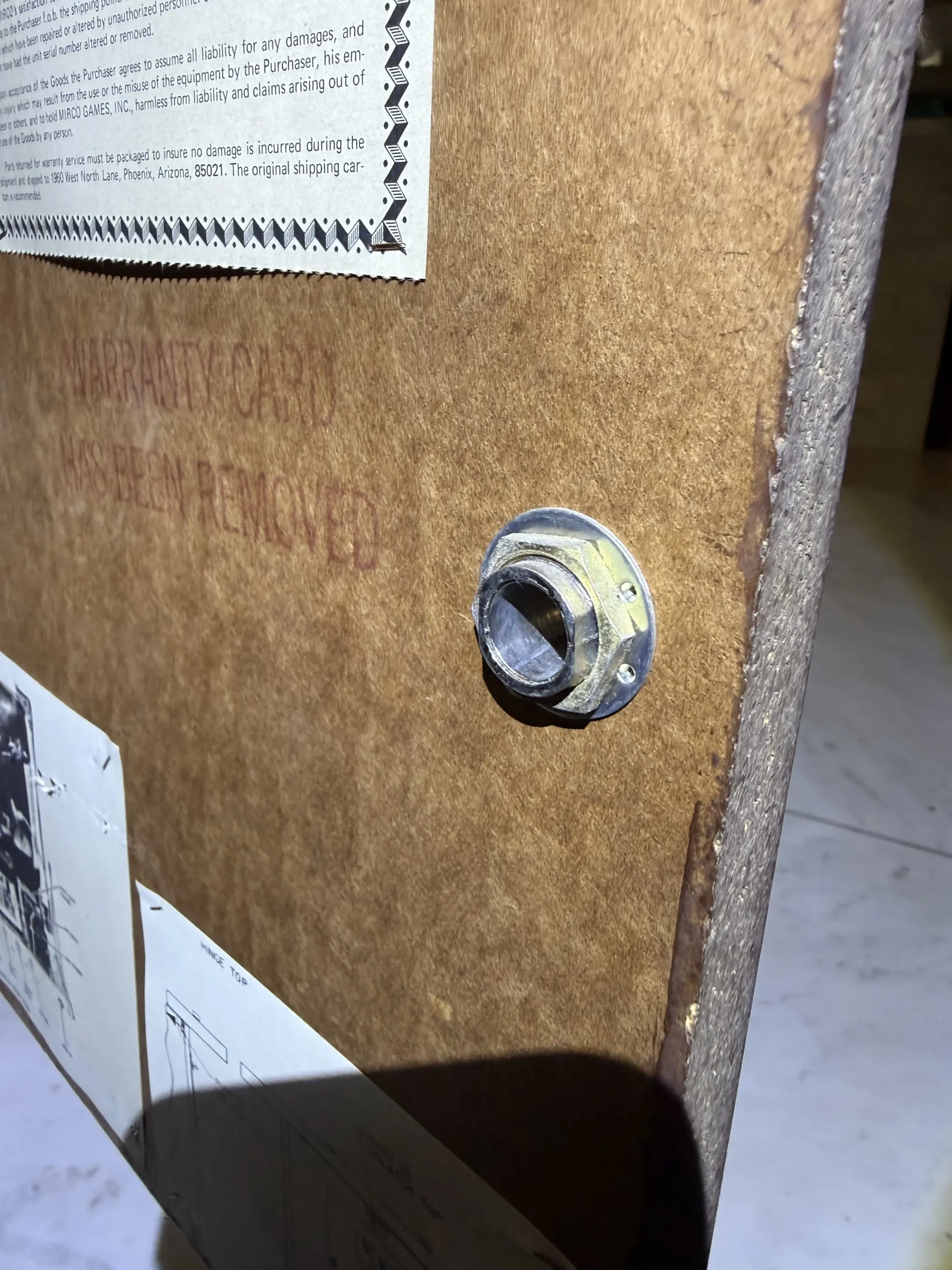

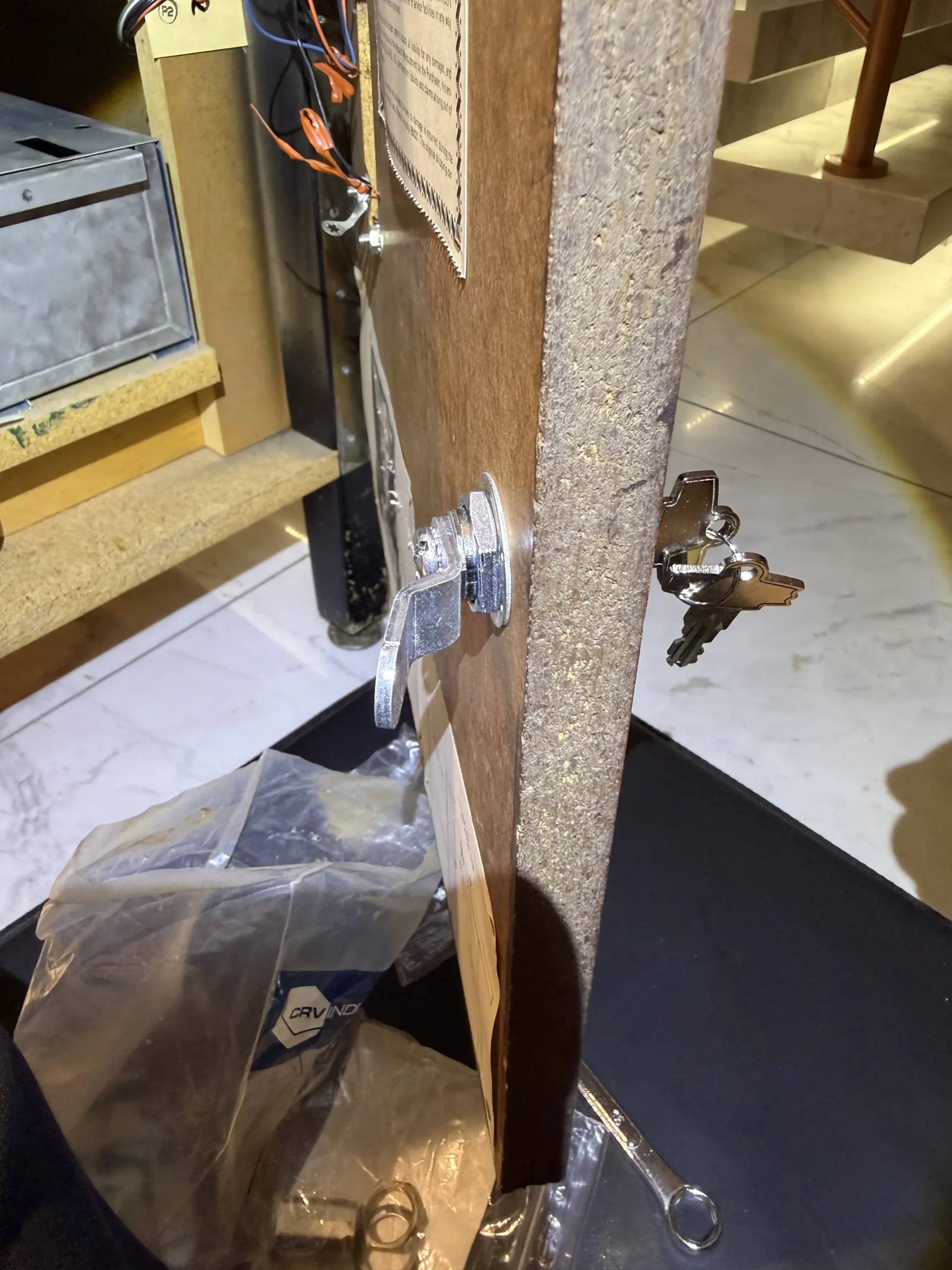

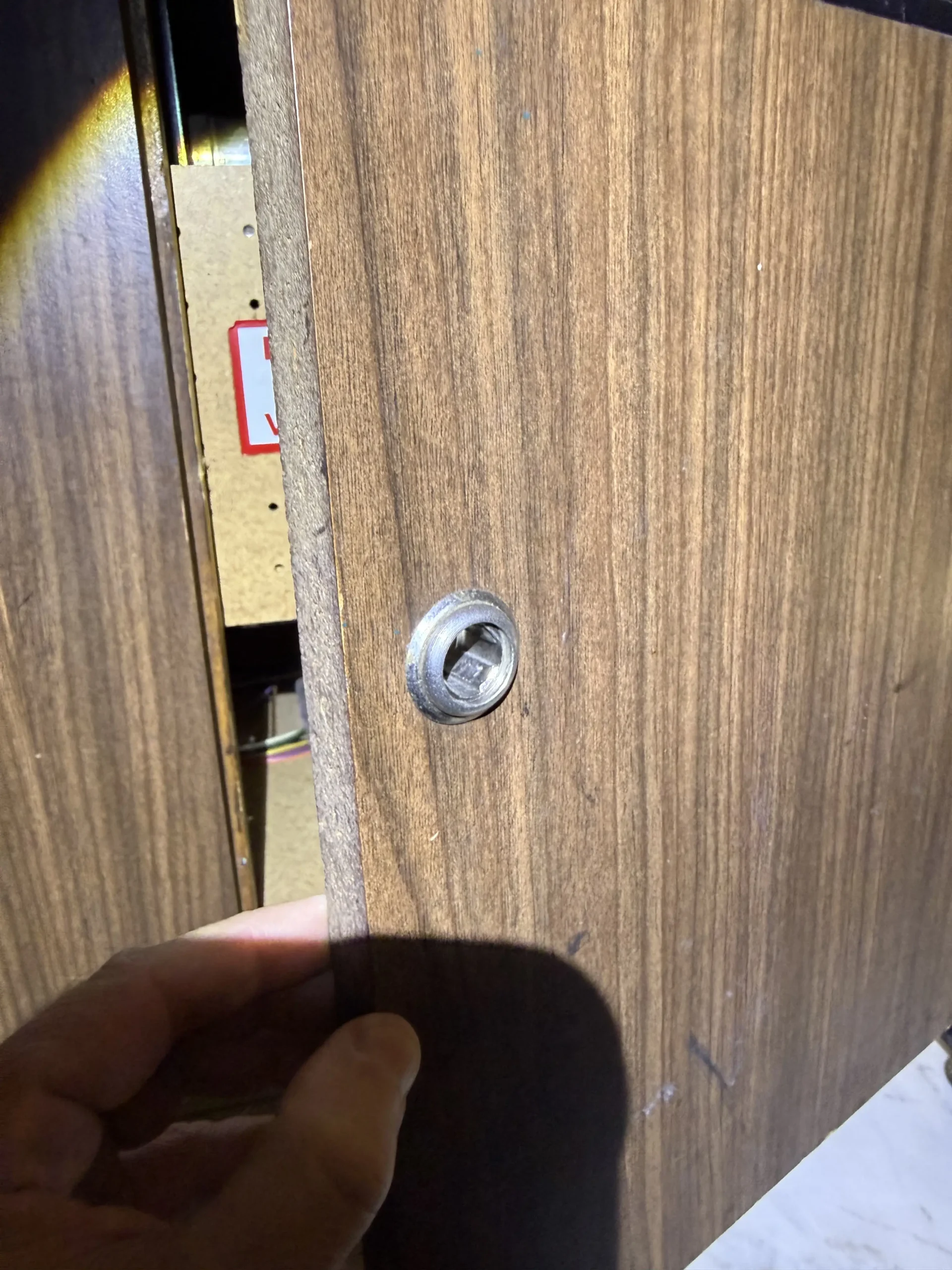

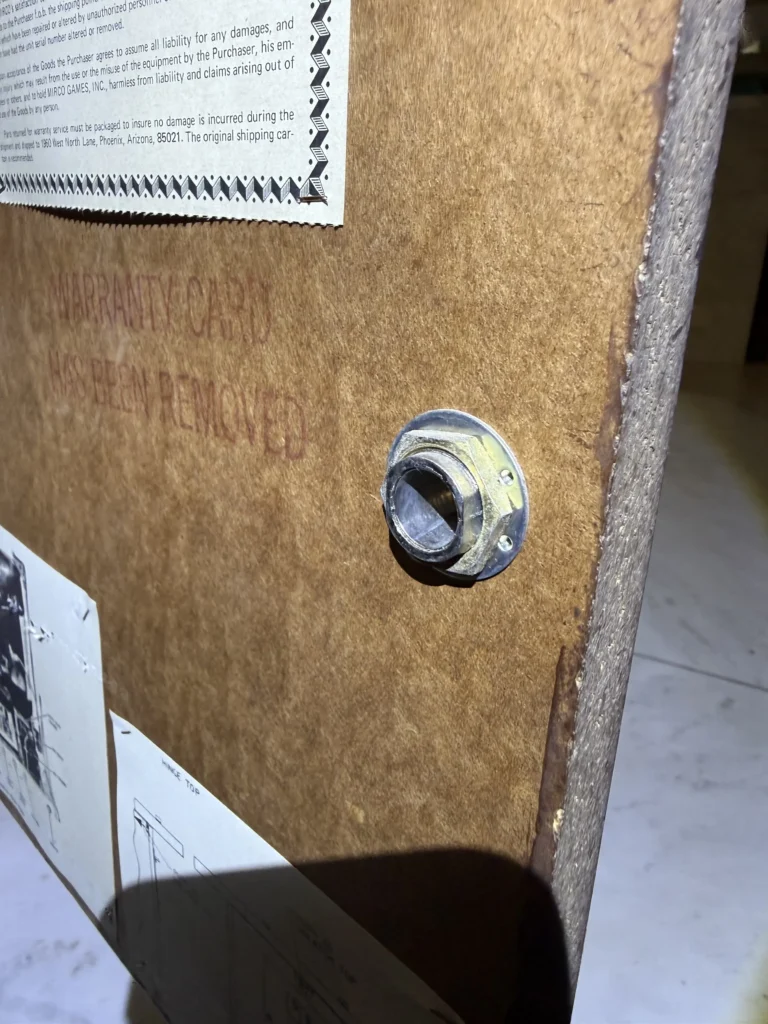

Antes de retirar a porta para restauração, eu instalei uma fechadura, um item que estava faltando:

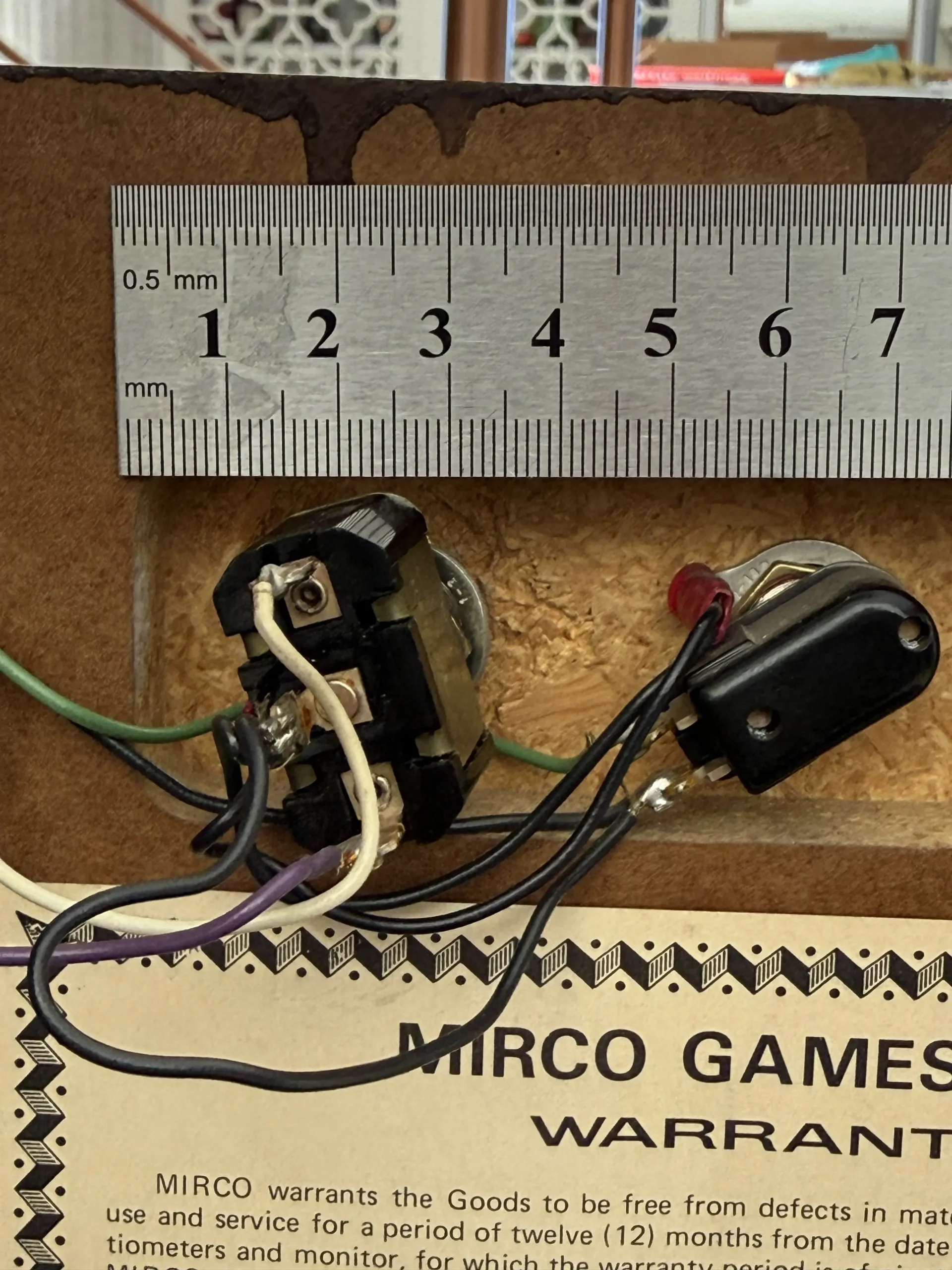

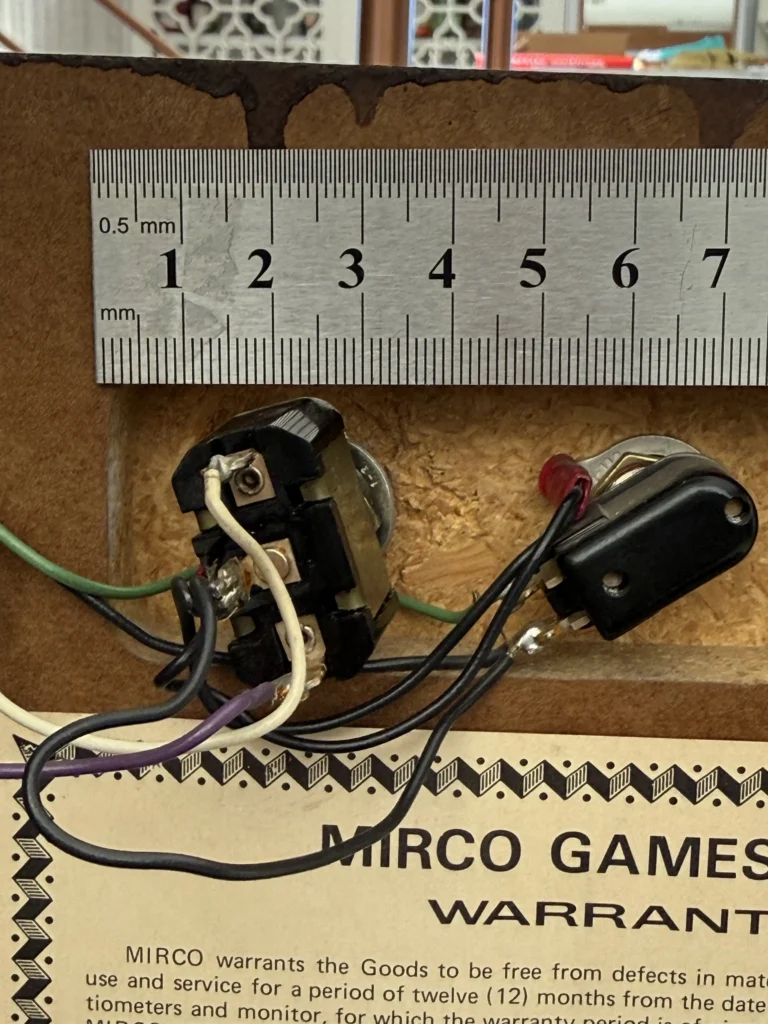

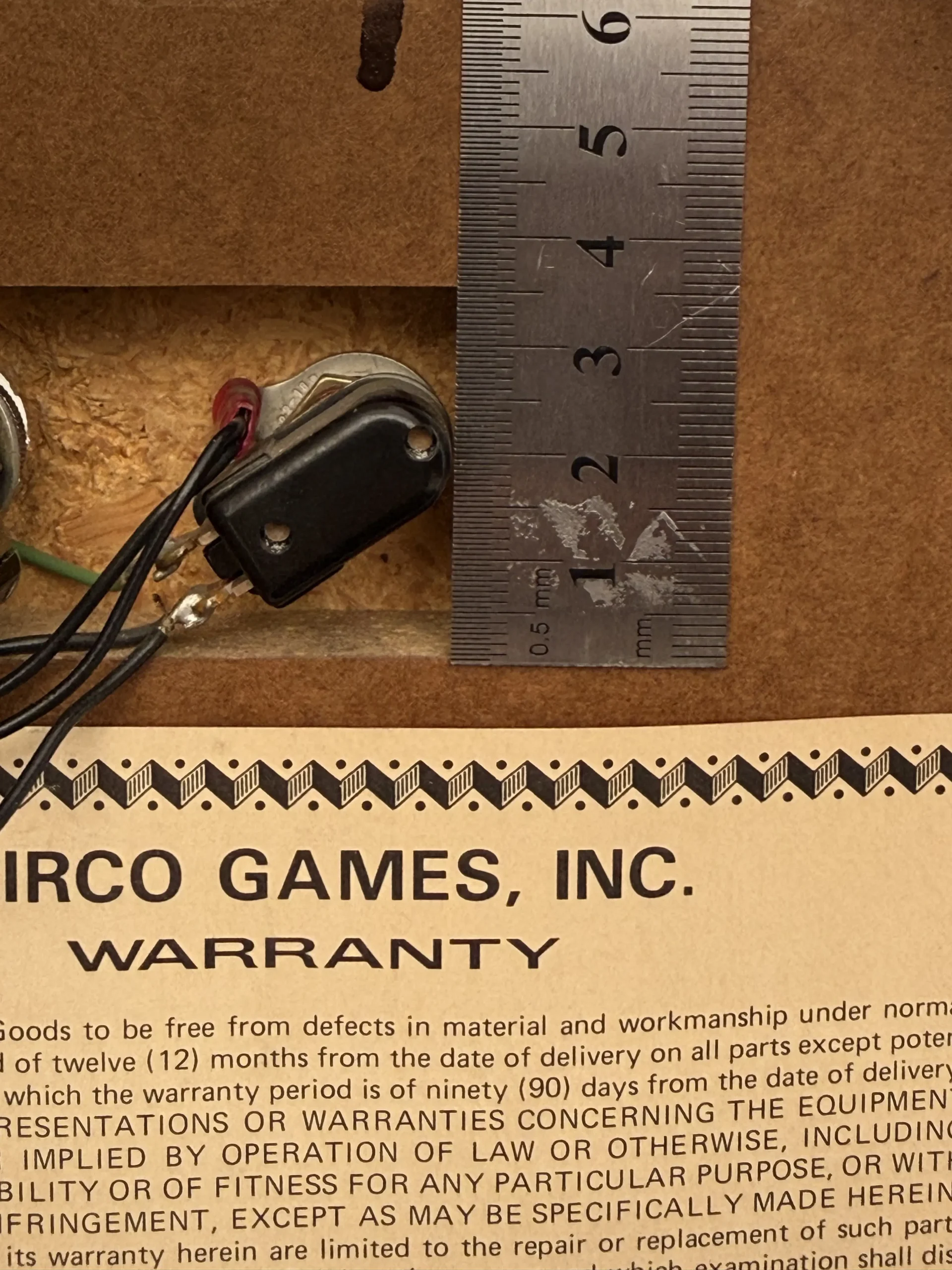

Em seguida, tirei algumas medidas que iriam ajudar no processo de restauração da parte quebrada da madeira.

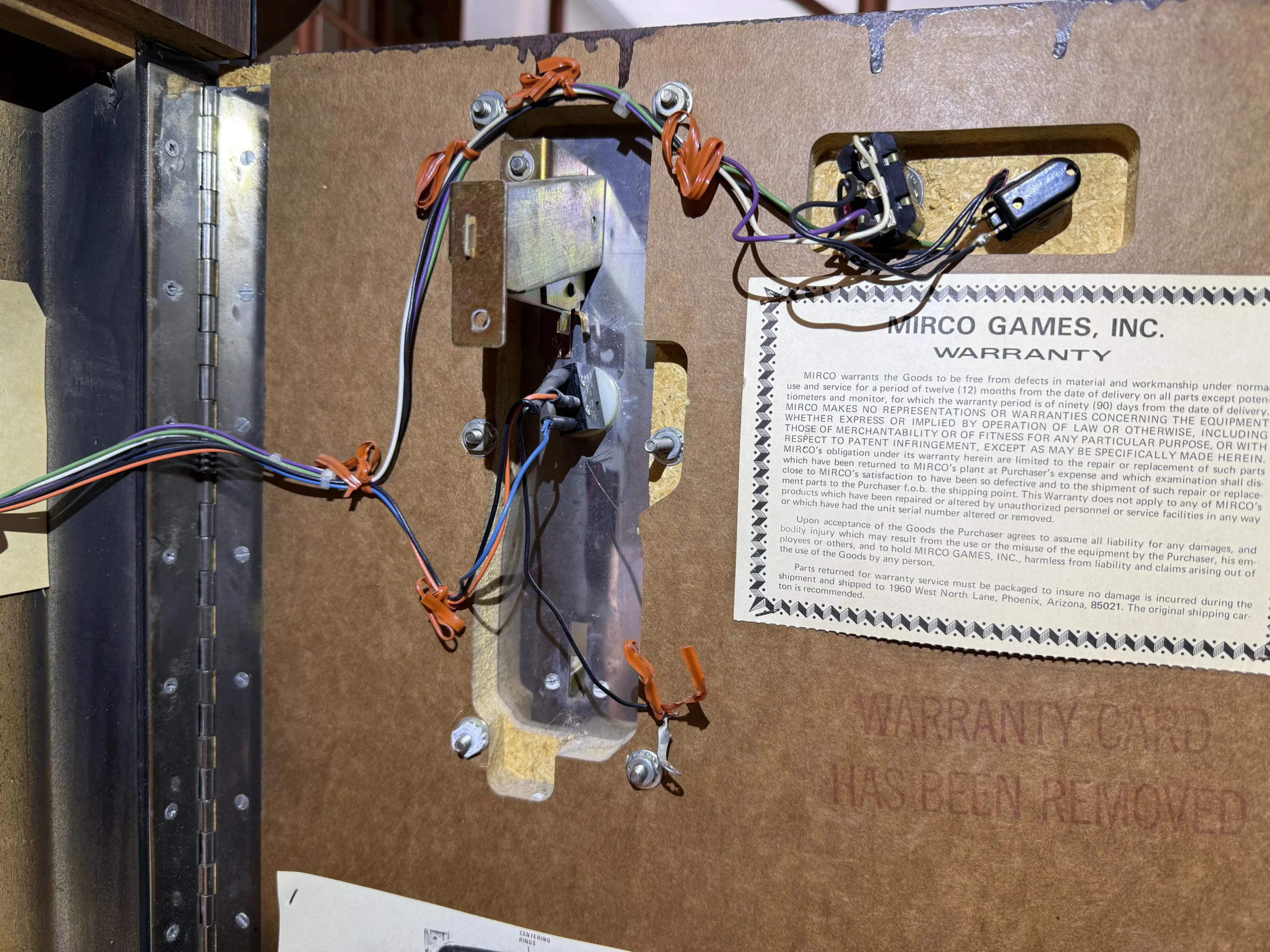

O chicote foi completamente solto, com switch e botão (fixados ao chicote por solda) retirados.

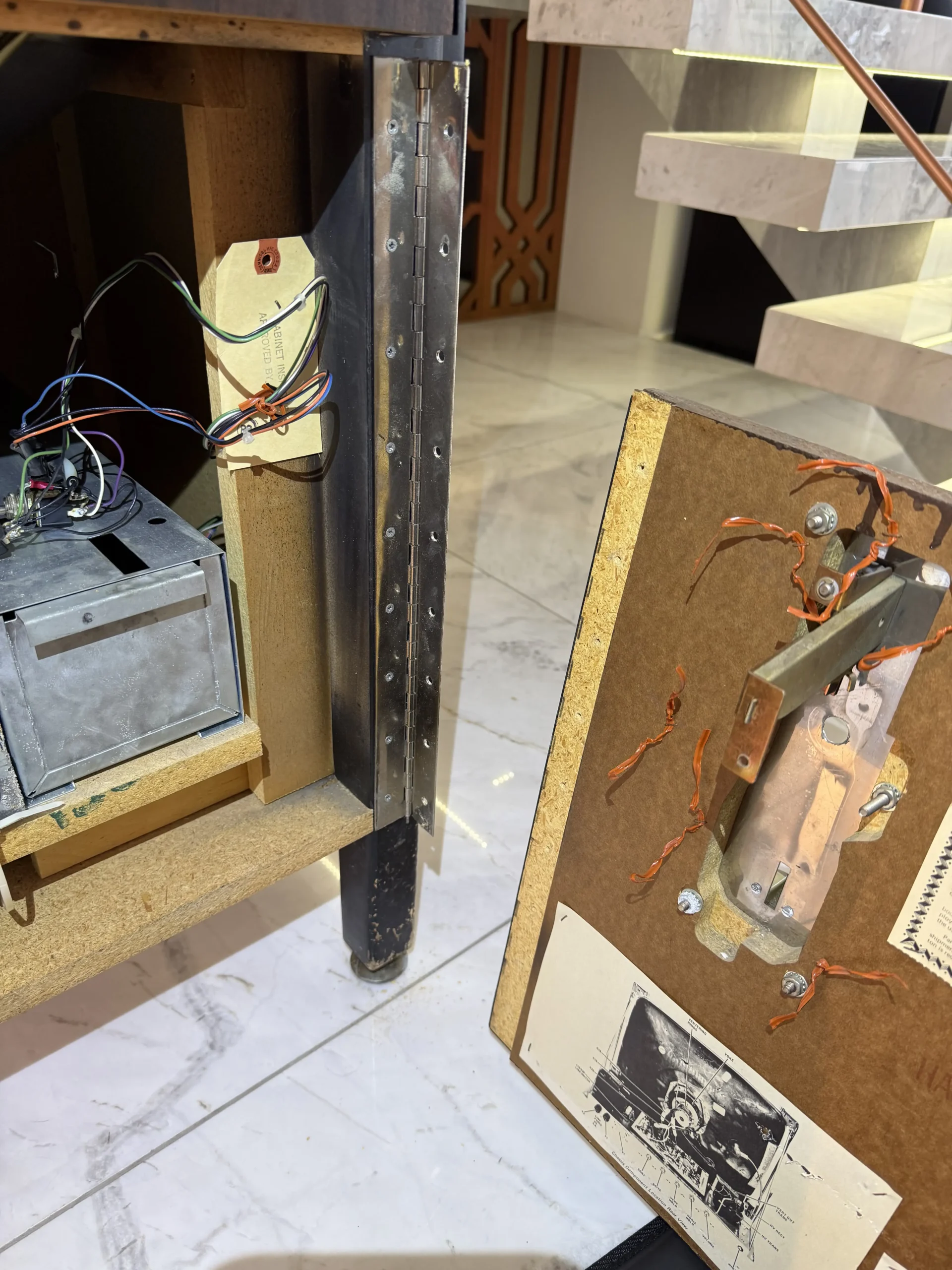

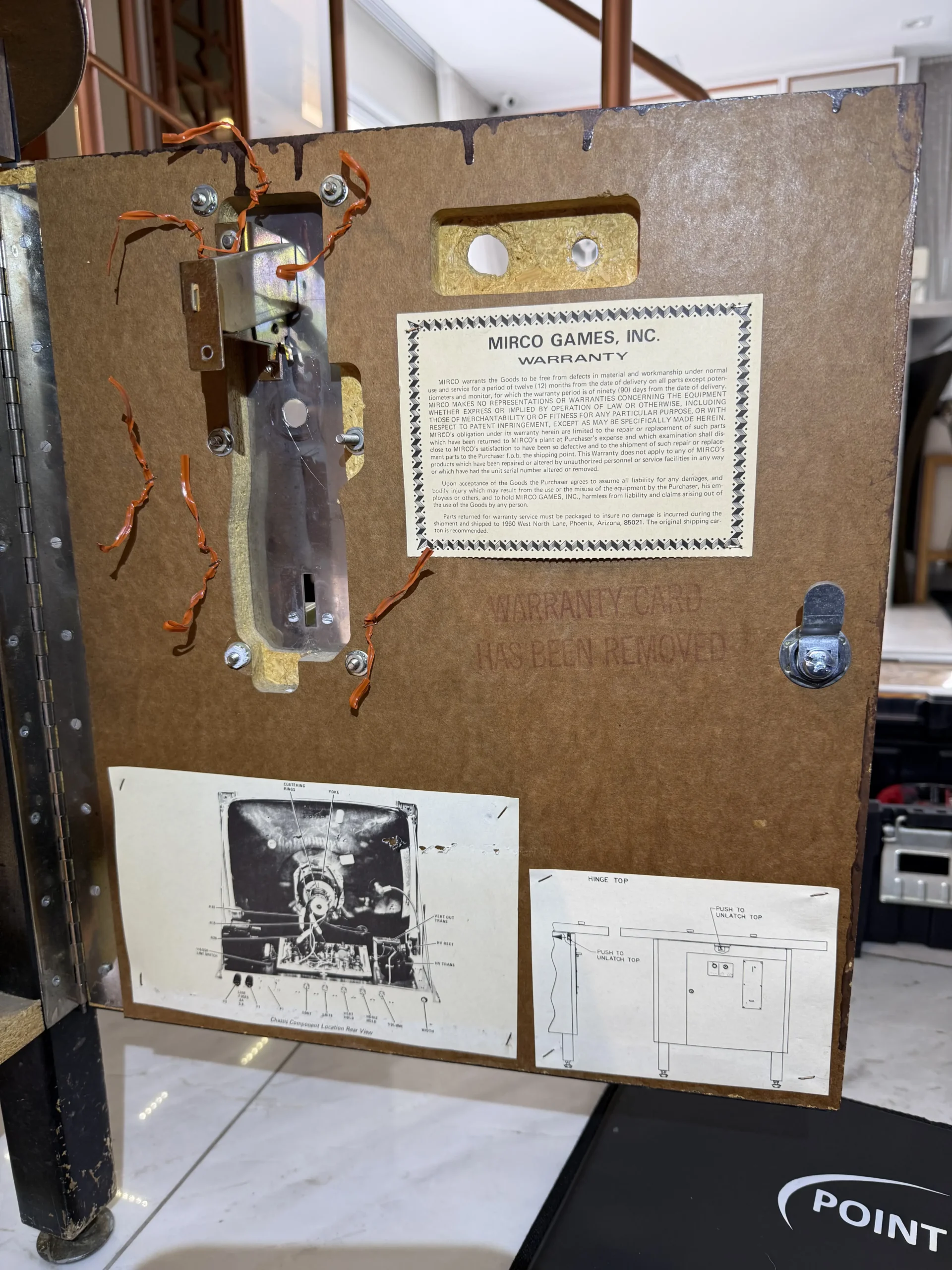

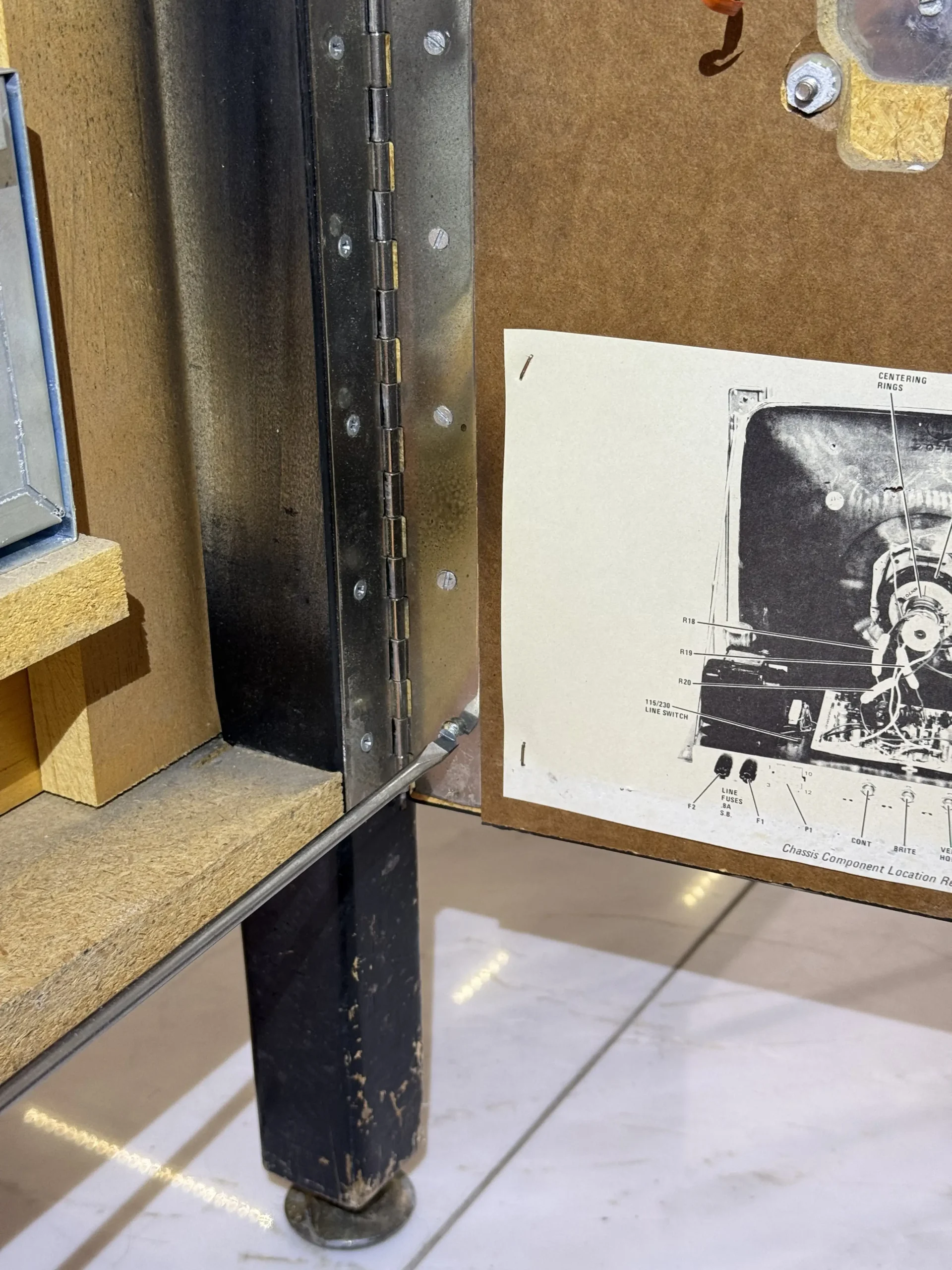

Em seguida, a porta foi retirada pela ferragem.
Restauração da Coin Door

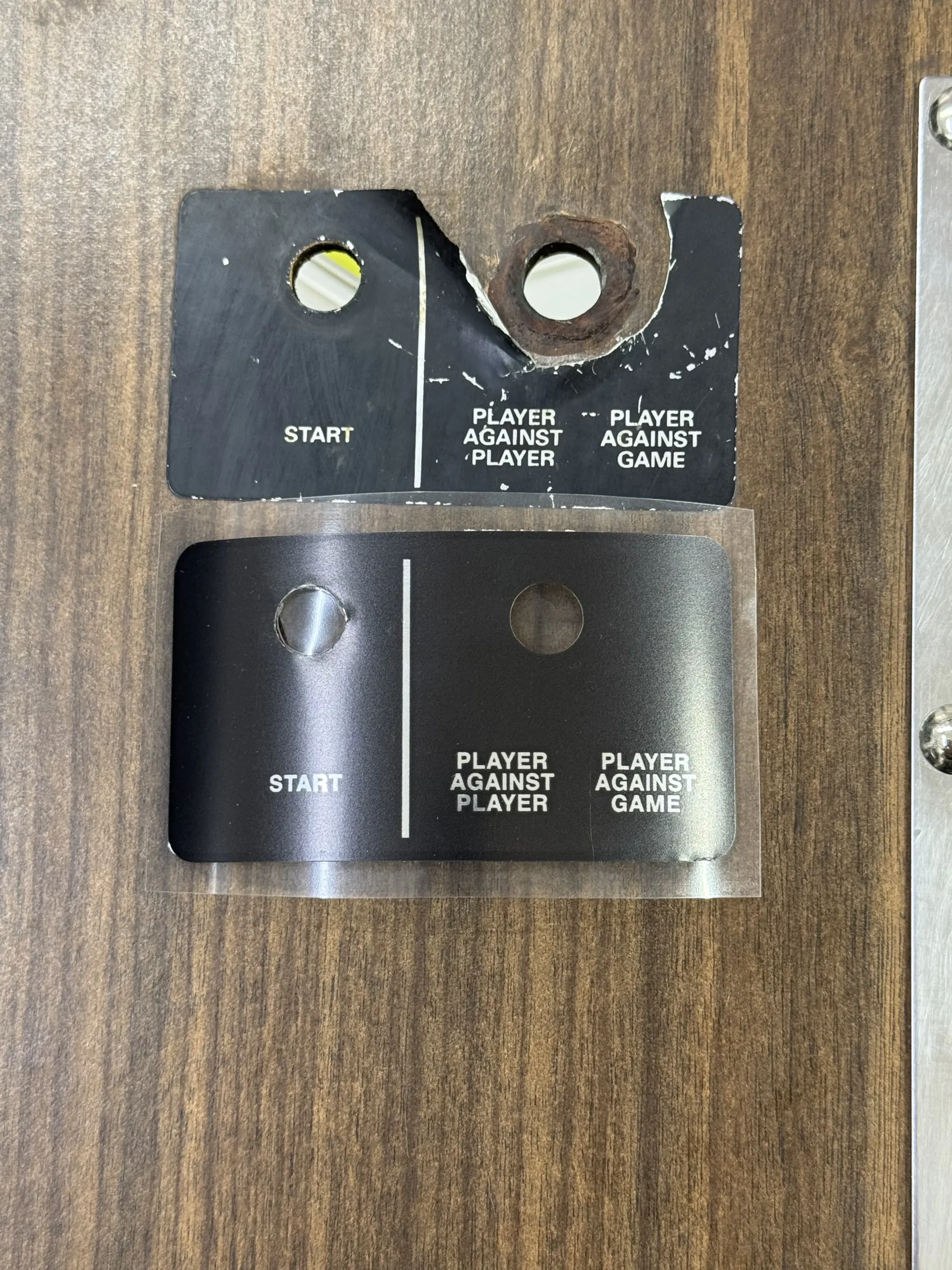

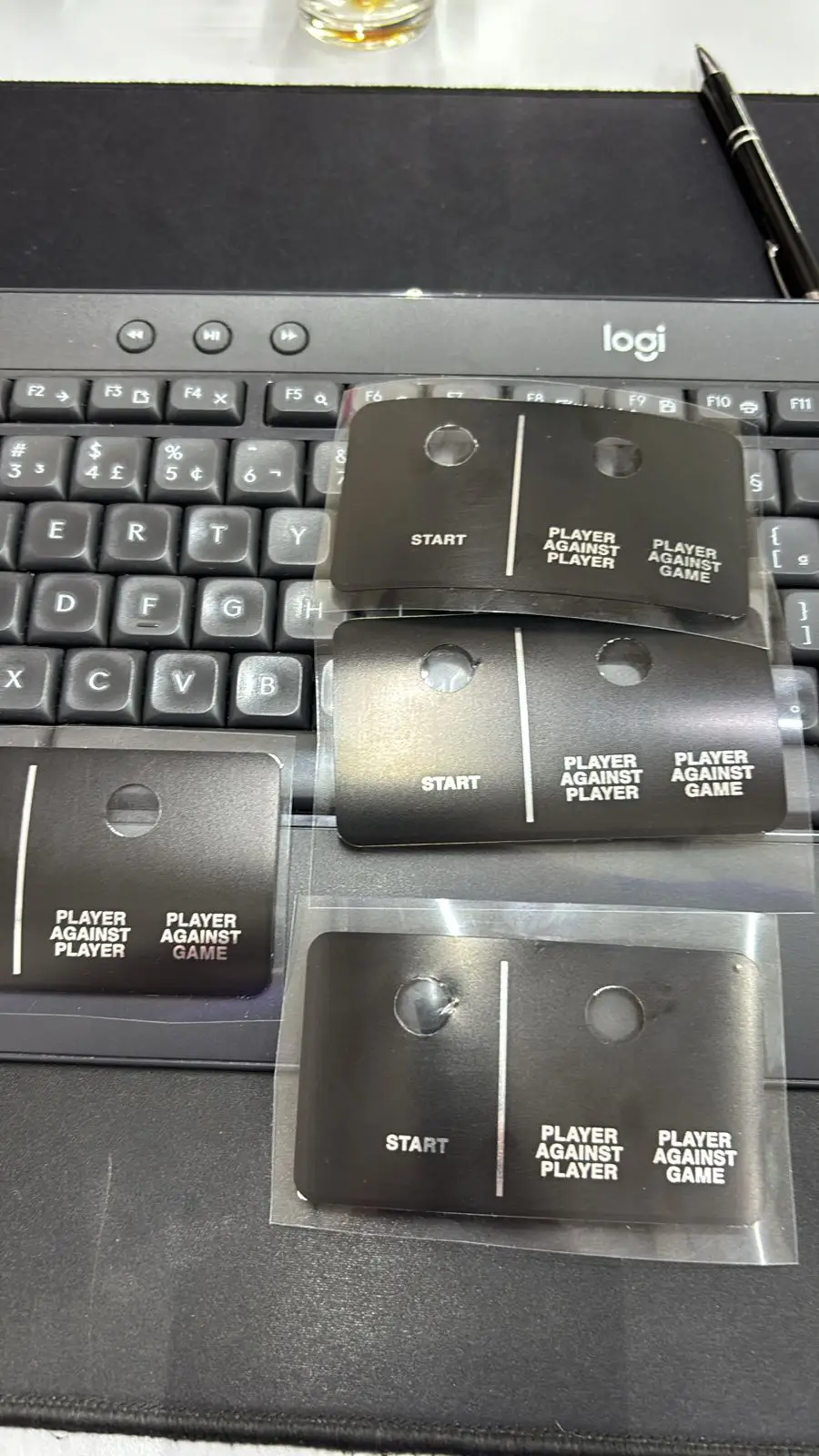

O processo de restauração começou pelo adesivo “Player Against Player – Player Against Game”. Na difícil tarefa de dosar a espessura da fonte através do outline, foram produzidos, na Magic Hologram, vários adesivos para um teste real.
No fim das contas, o modelo escolhido foi o que mais se aproximou do modelo original:

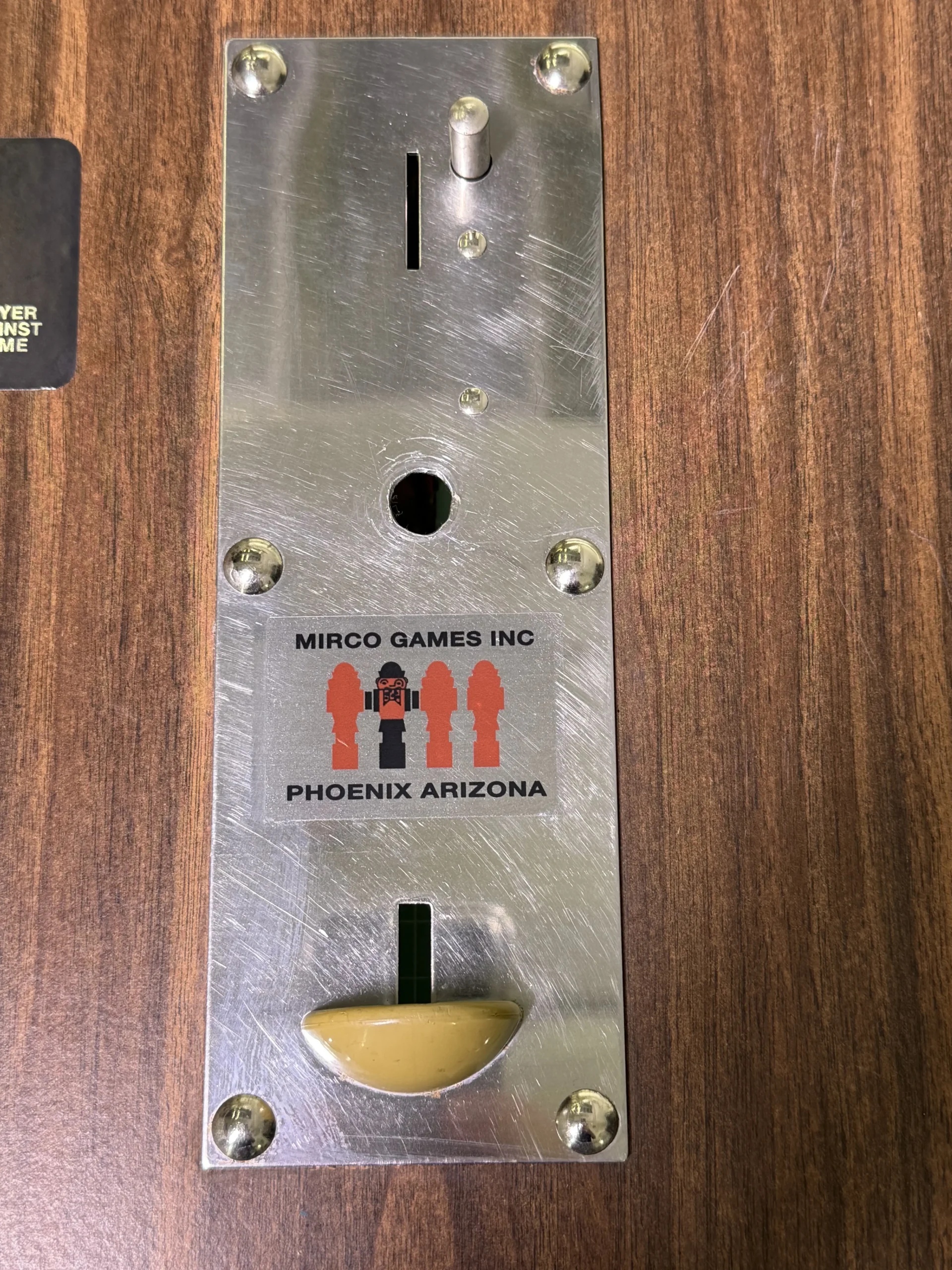

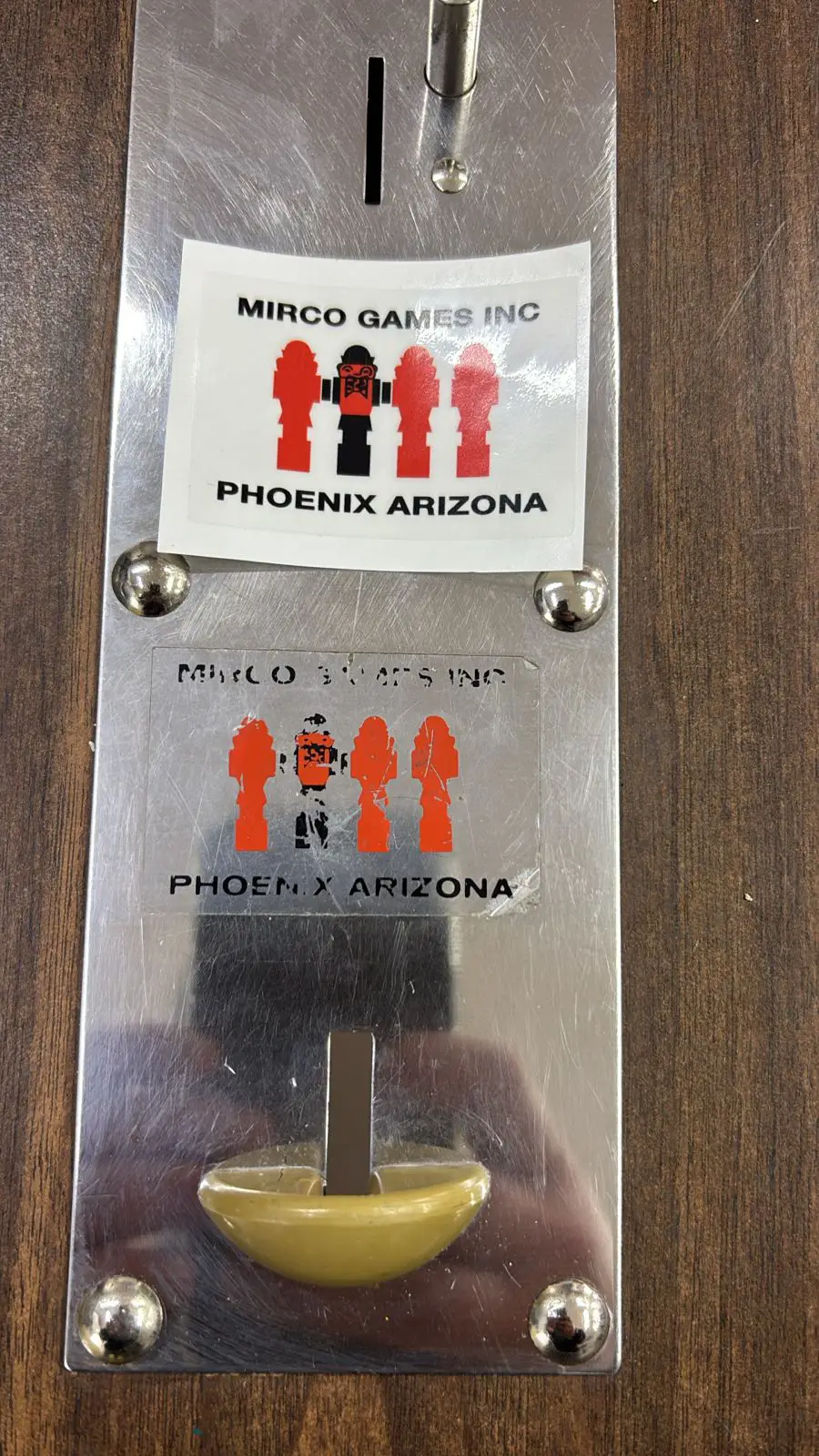

O adesivo com logomarca da Mirco foi um desafio, pois é uma versão simplificada com partes sólidas. O logo original é um pouco mais detalhado.
Novamente, com ajuda do John, localizamos em outro gabinete de arcade um logo sólido que foi usado como referência:

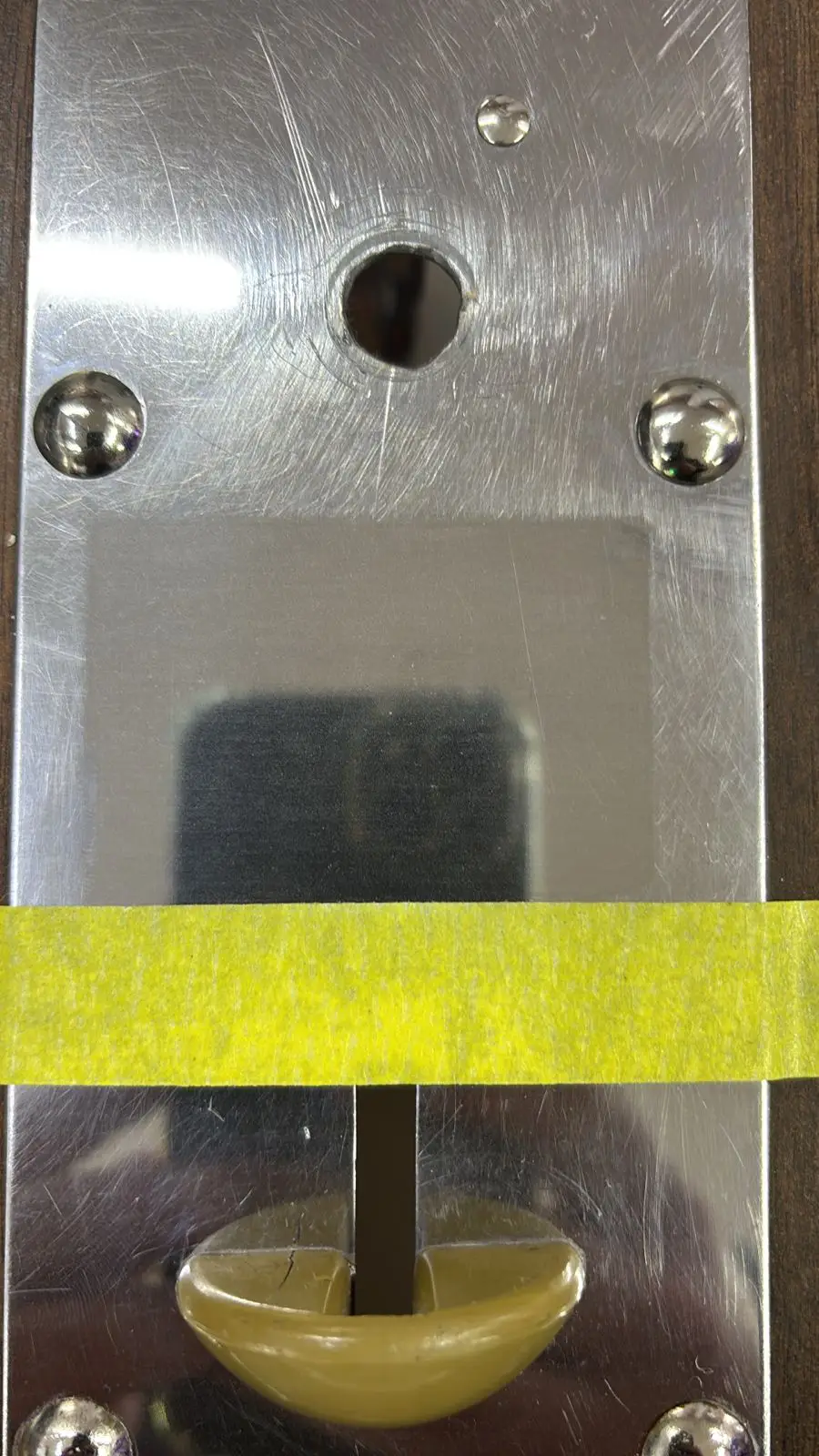

Ao retirar o adesivo original, o metal logo encontrava-se liso e preservado. Isso foi importante de notar, pois o novo adesivo foi colado exatamente no mesmo local, ainda que levemente torto.

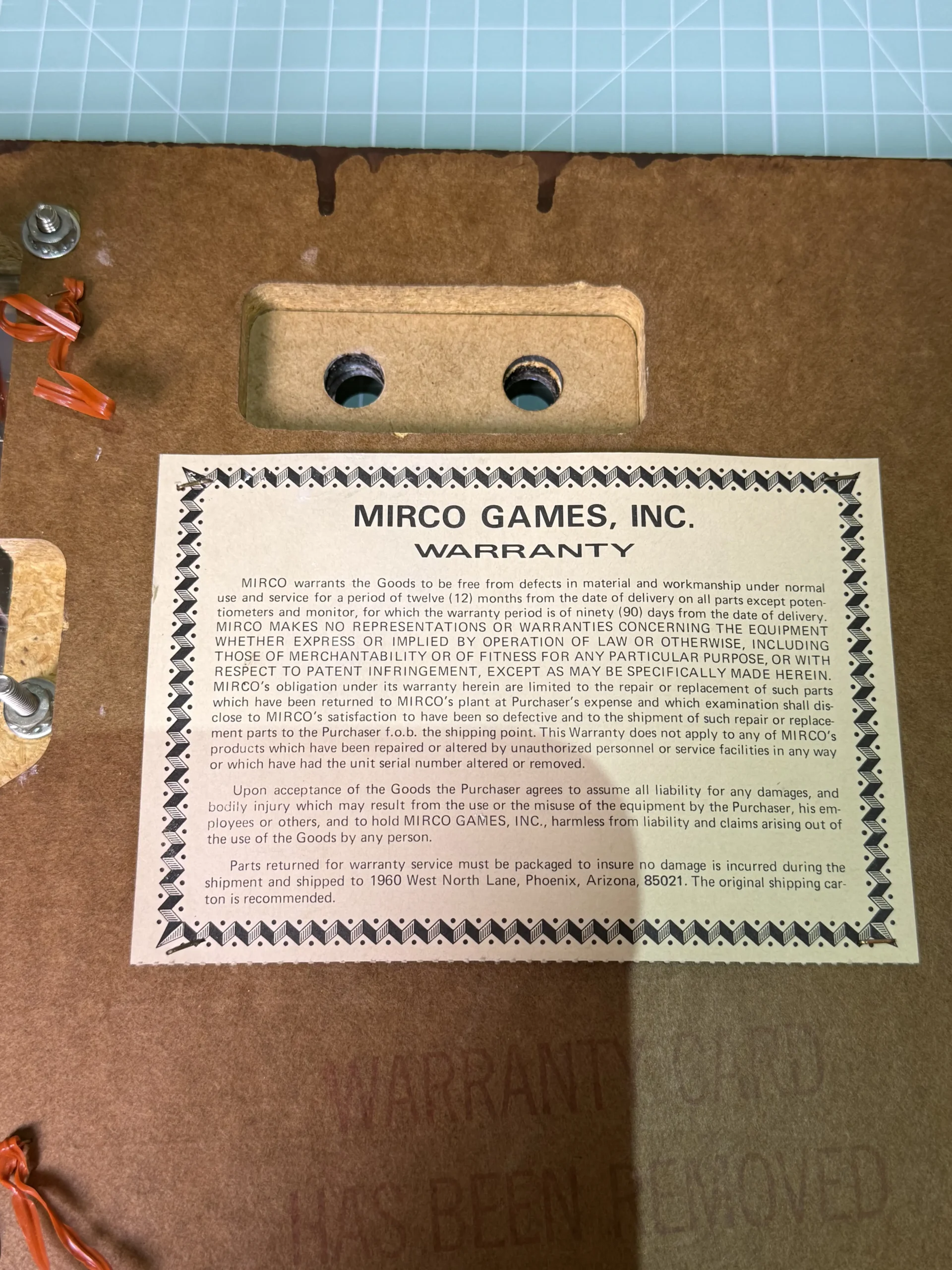

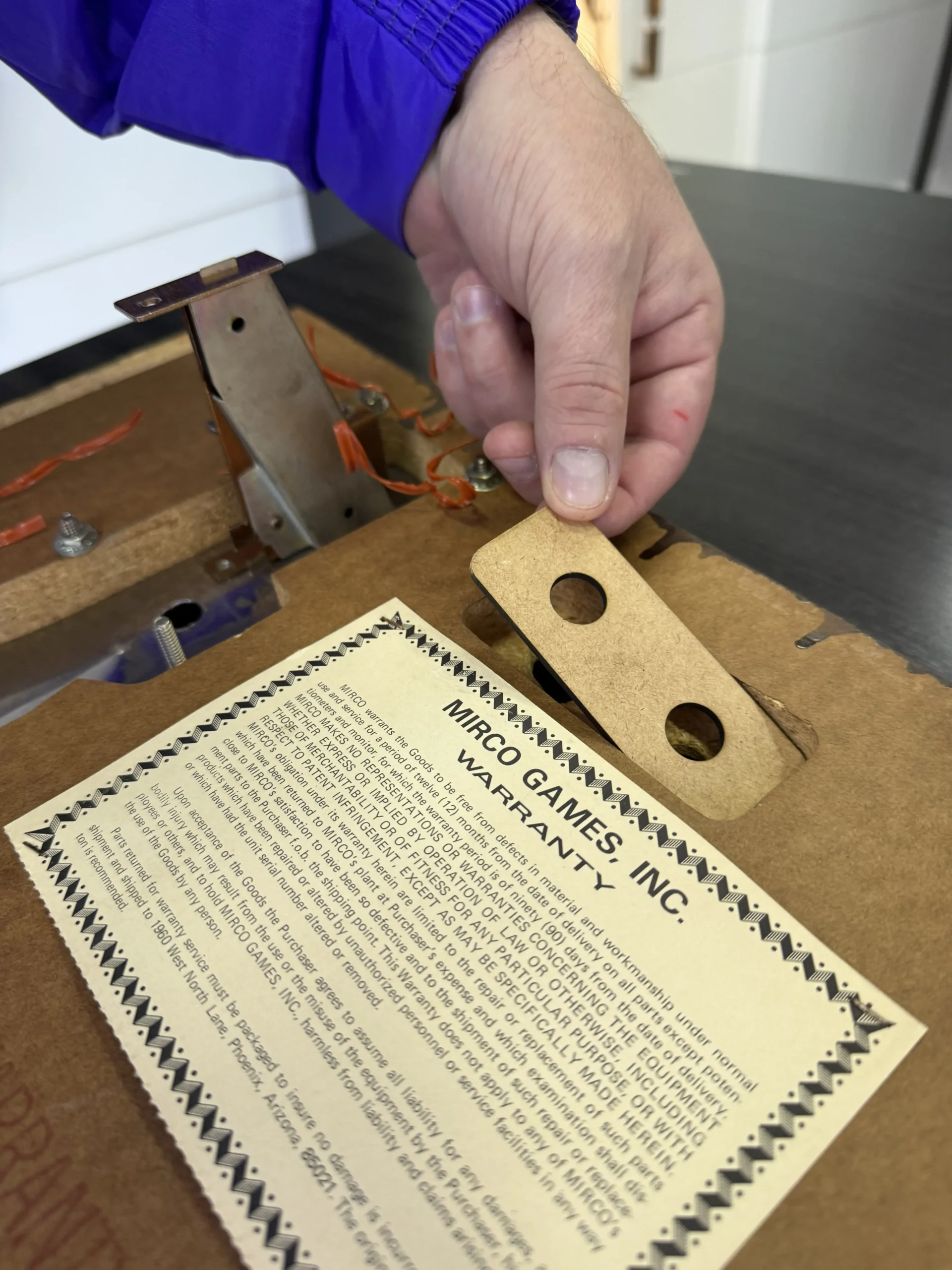

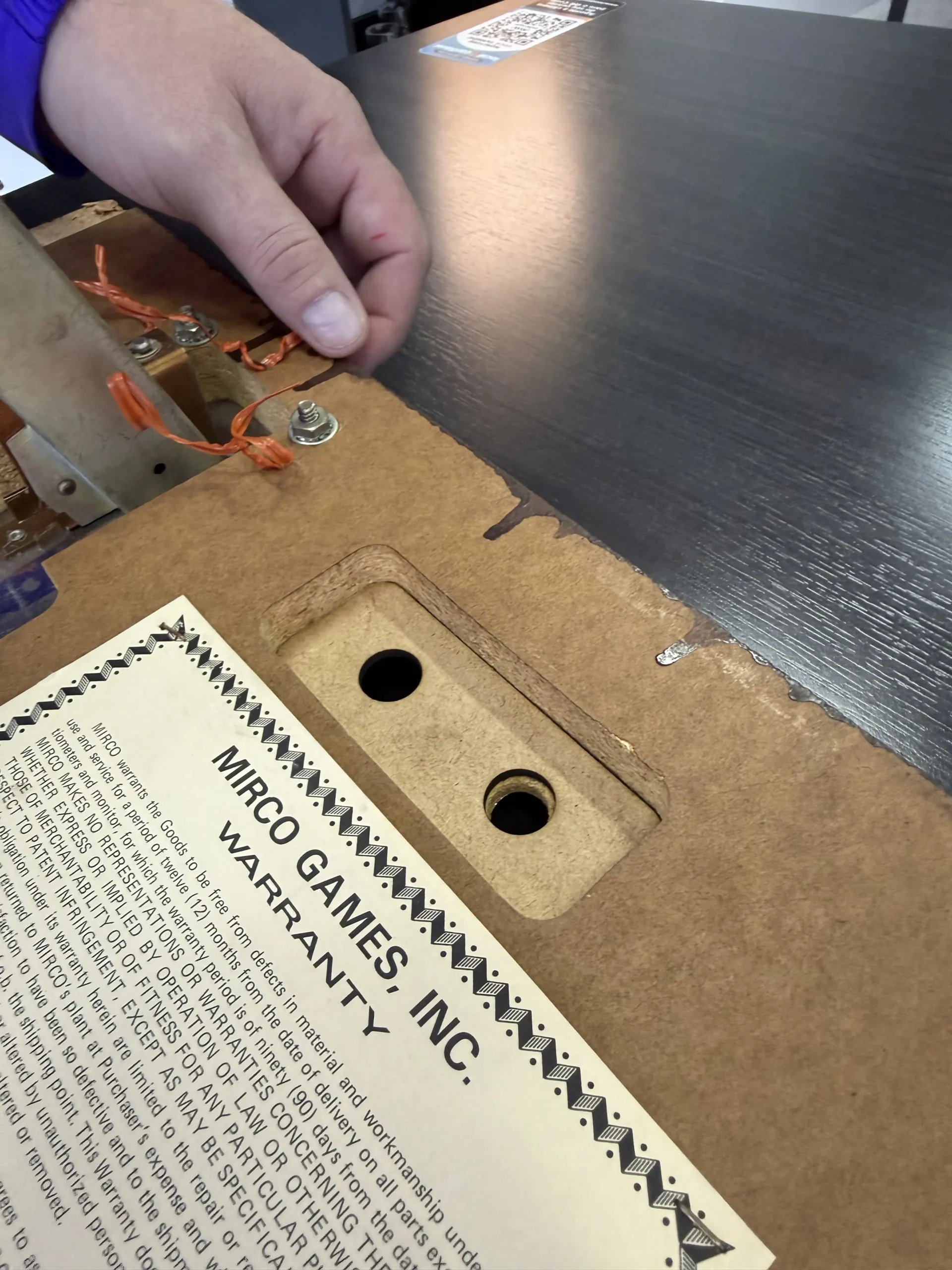

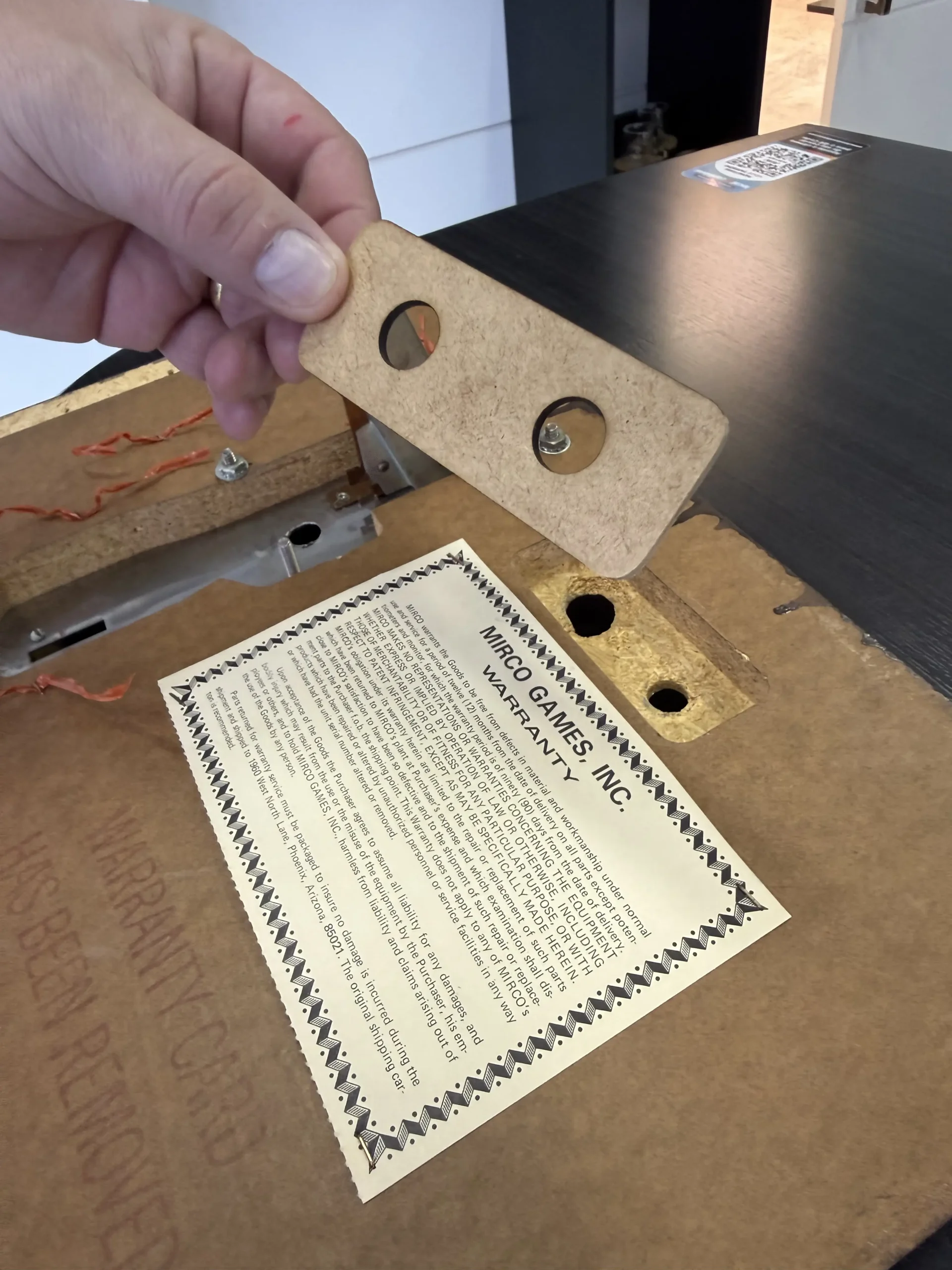

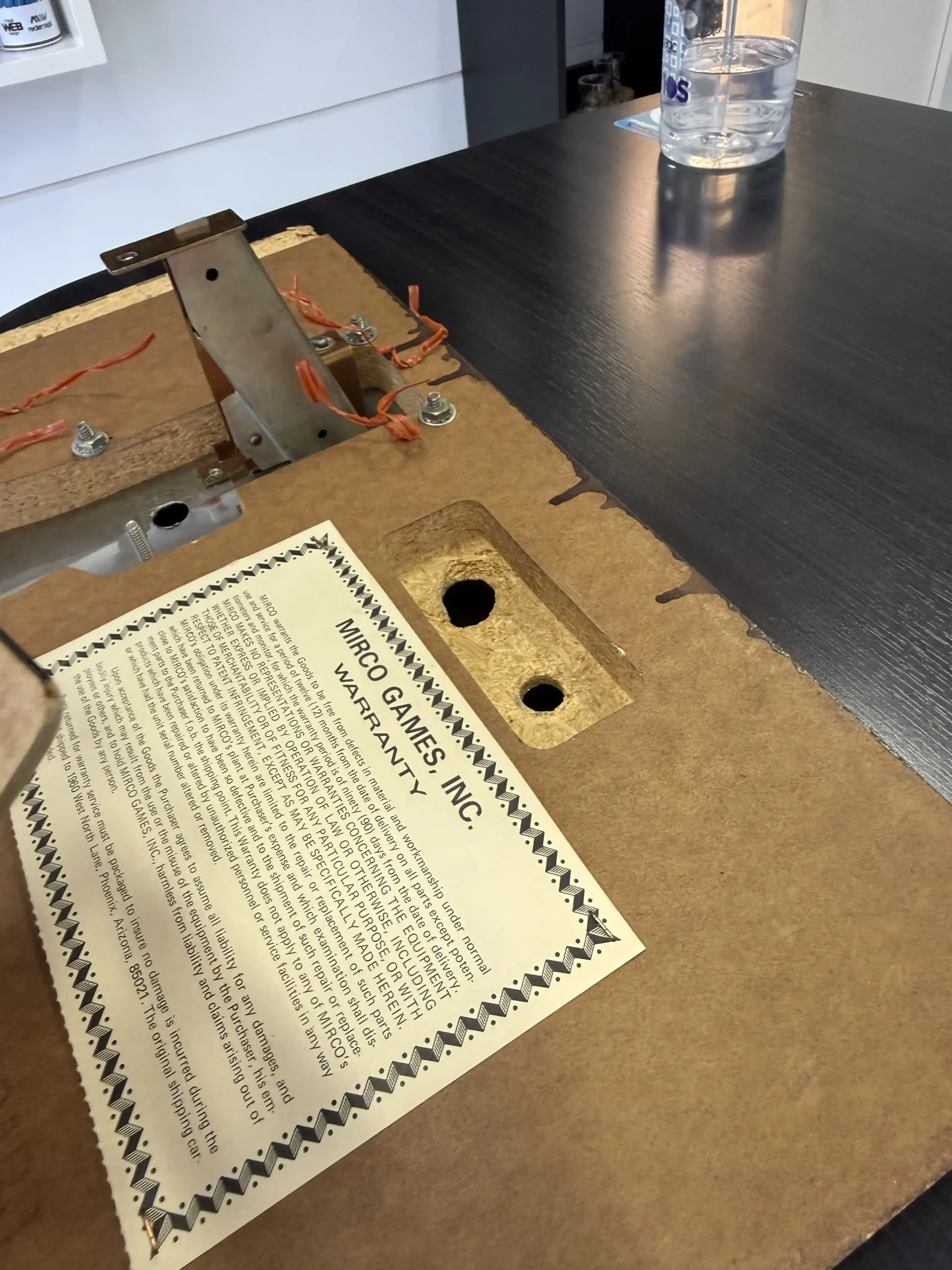

Para o processo de restauração da madeira quebrada, foi utilizada uma técnica simples, mas eficaz. O Paulo, da Magic Hologram, cortou uma lâmina de madeira em CNC, que foi aplicada milimetricamente dentro do compartimento original. Do lado de fora, foi aplicada massa plástica para nivelar a superfície.
Com os adesivos colados e a madeira restaurada, a porta do Mirco Challenge ficou perfeita:
Botão e Switch da Coin Door

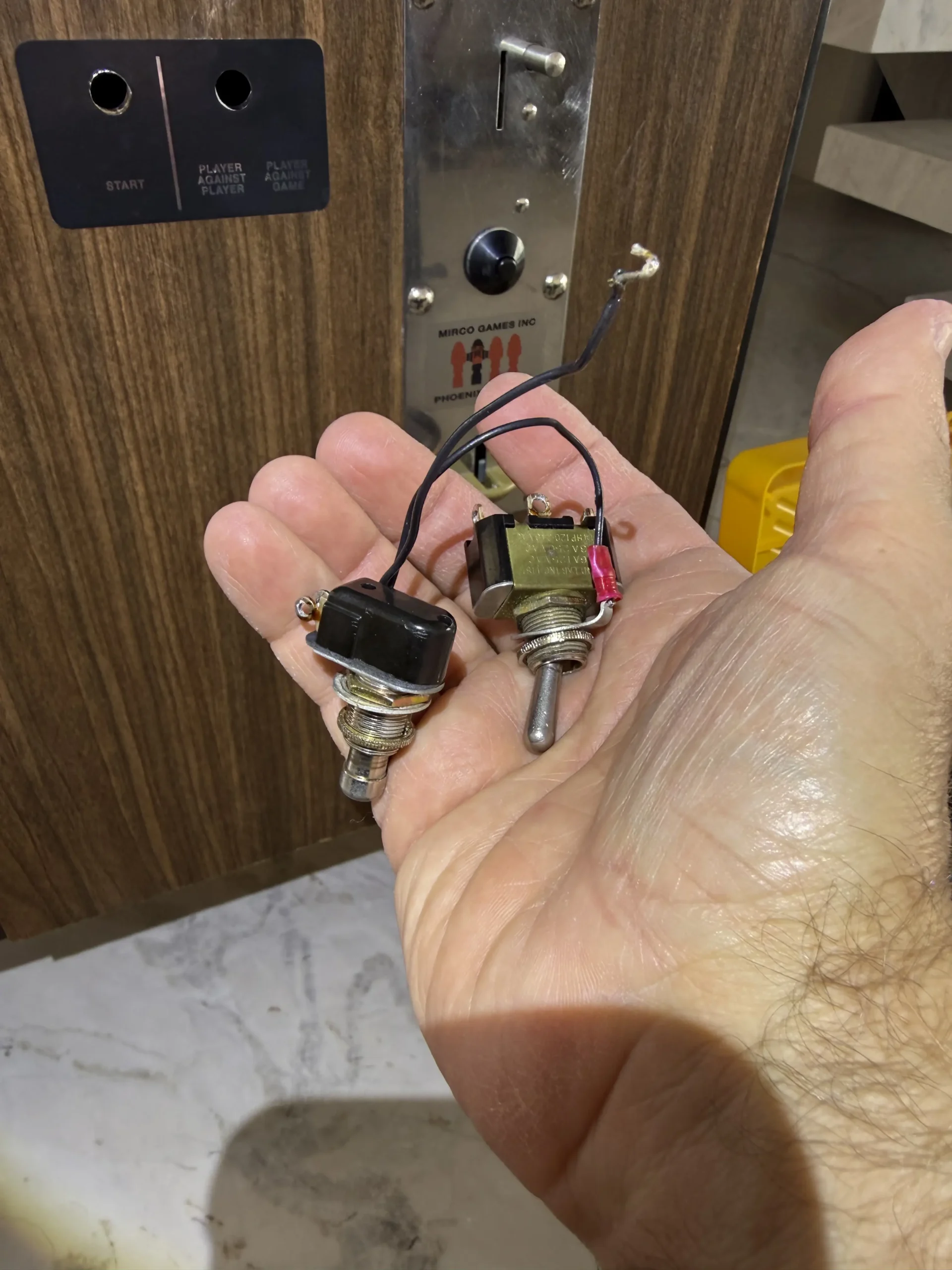

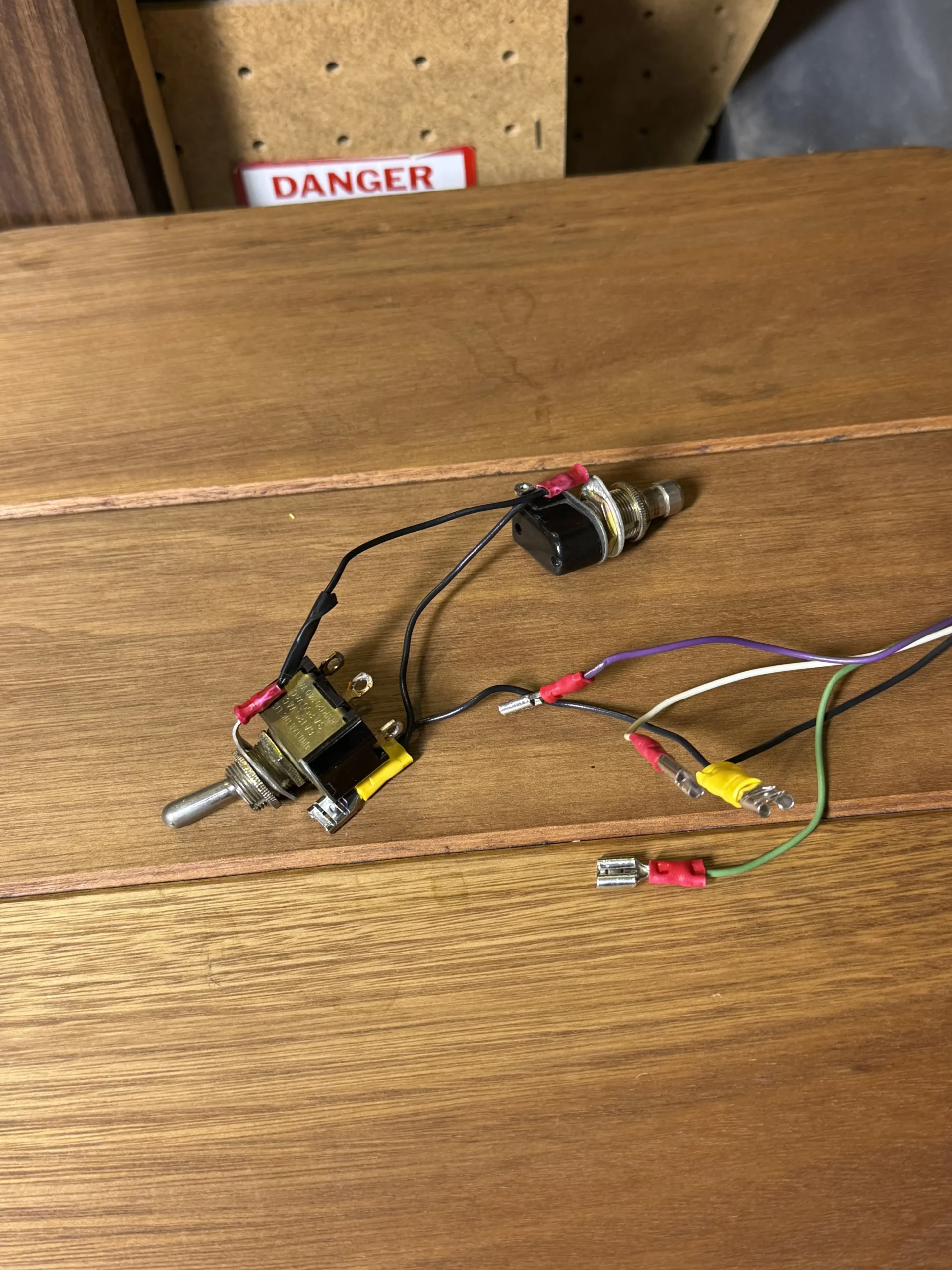

O botão de start game e o switch seletor entre Player Against Game ou Player Against Player estavam originalmente conectados através de solda.

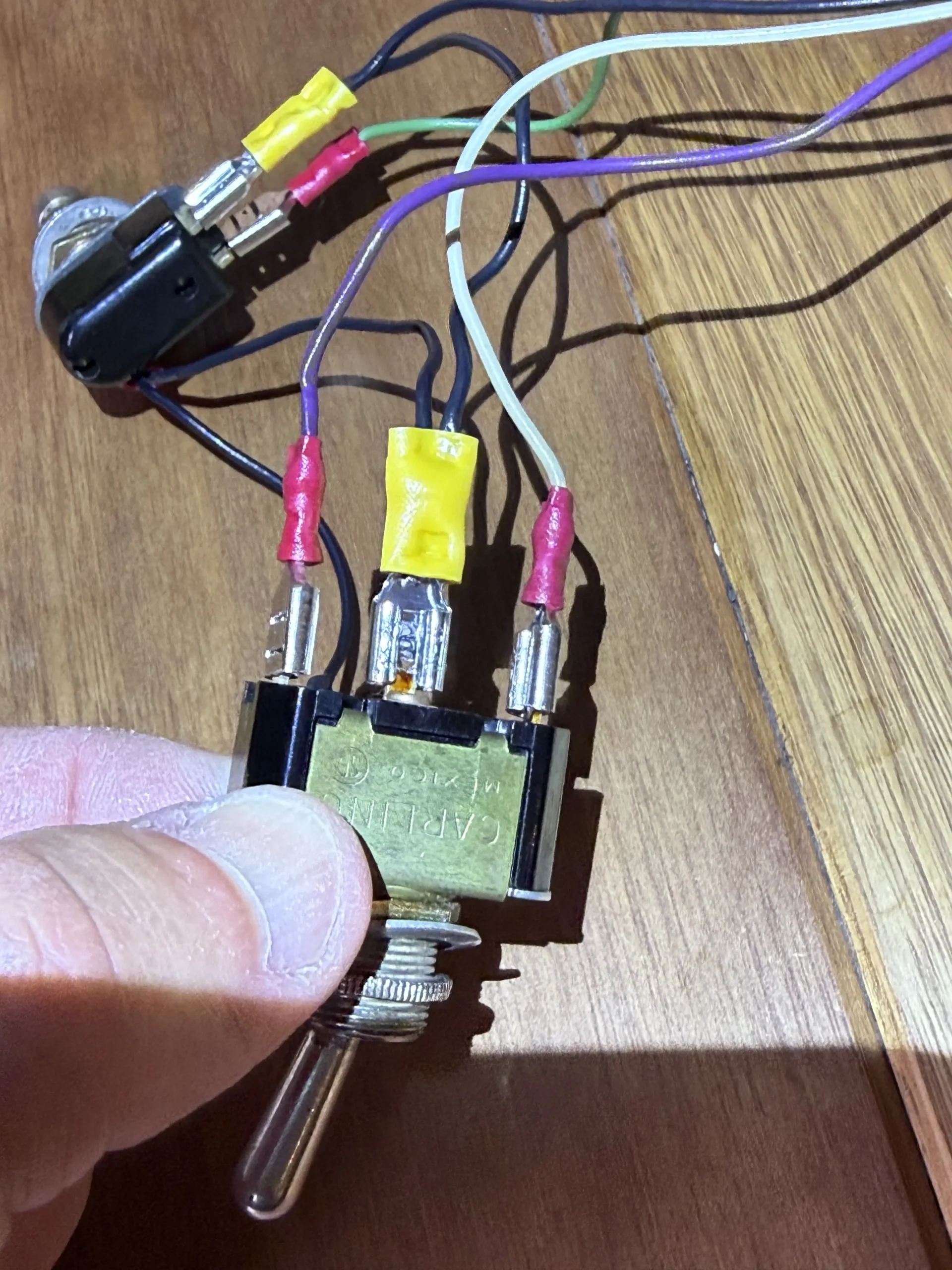

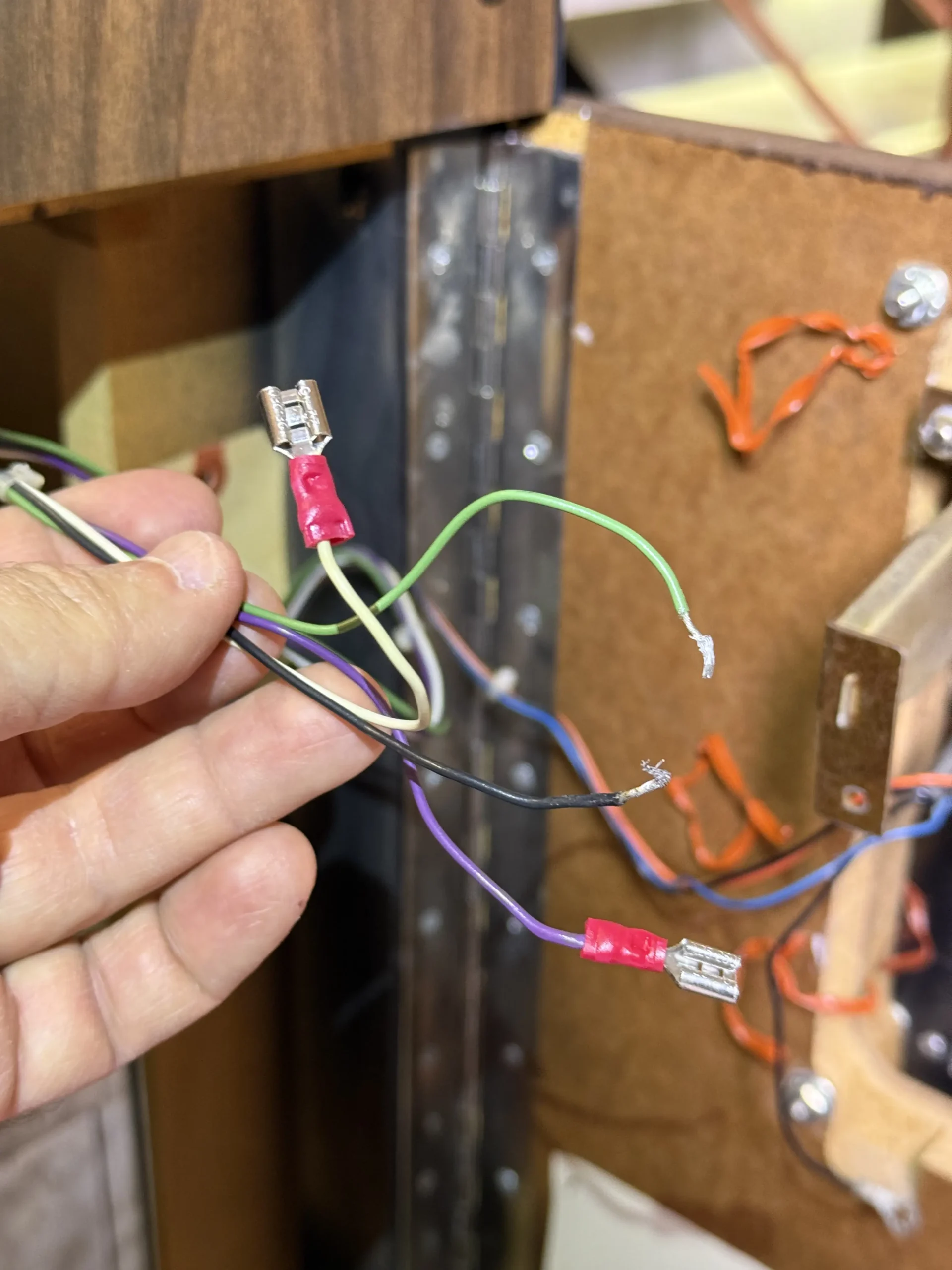

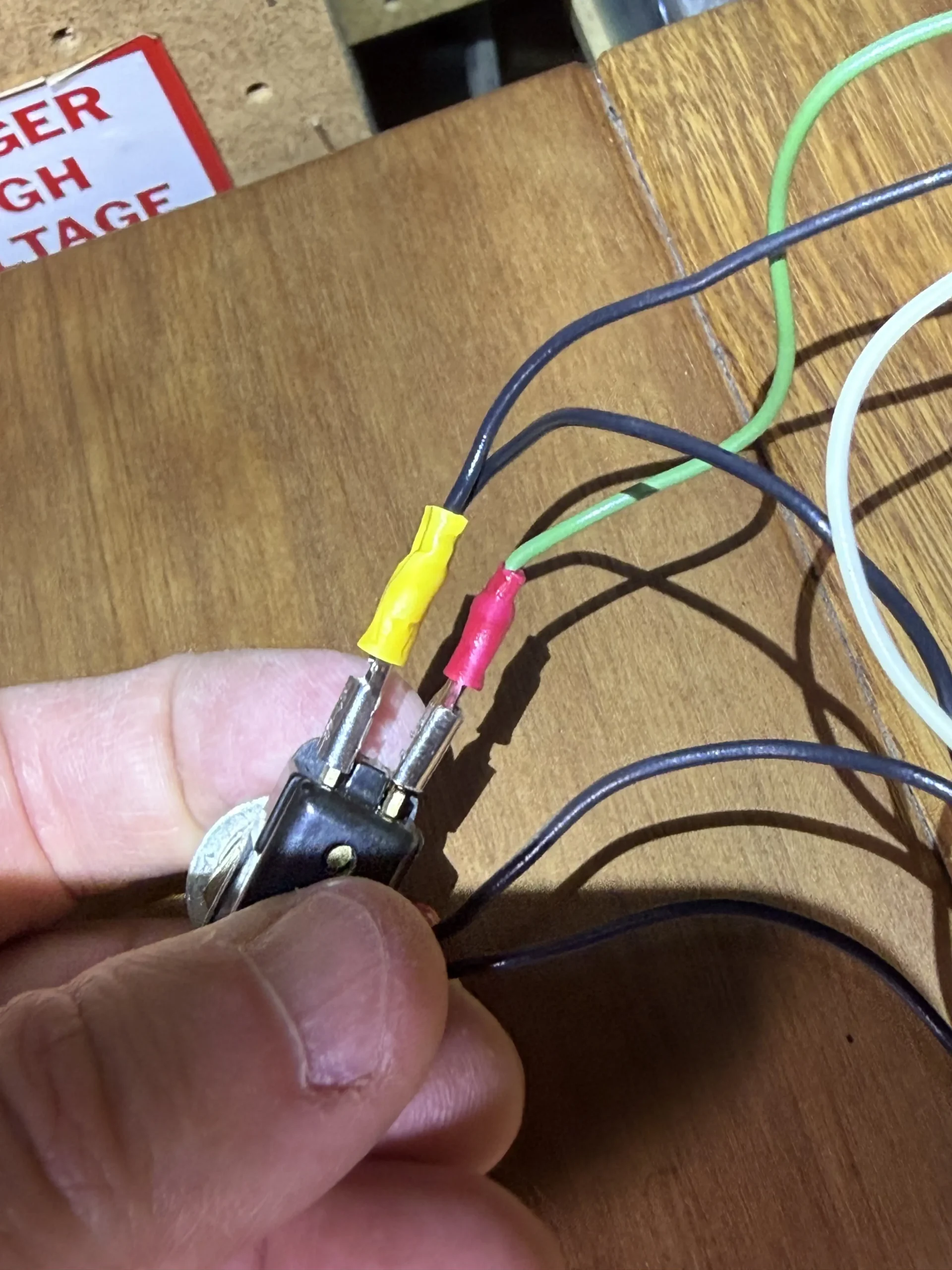

Como de costume, eu busquei melhorar este acabamento, utilizando conectores fêmea adequados para este tipo de ligação.

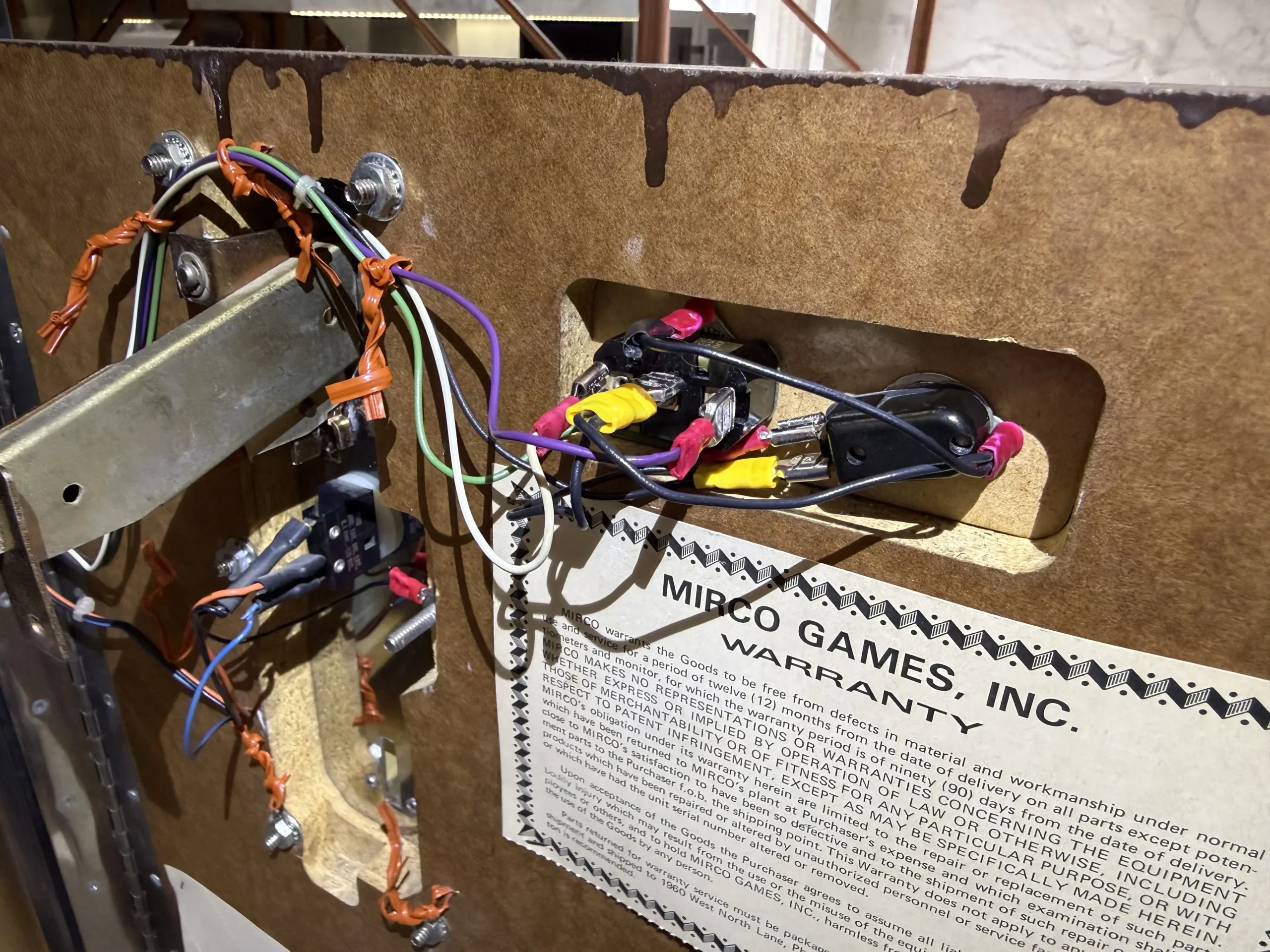

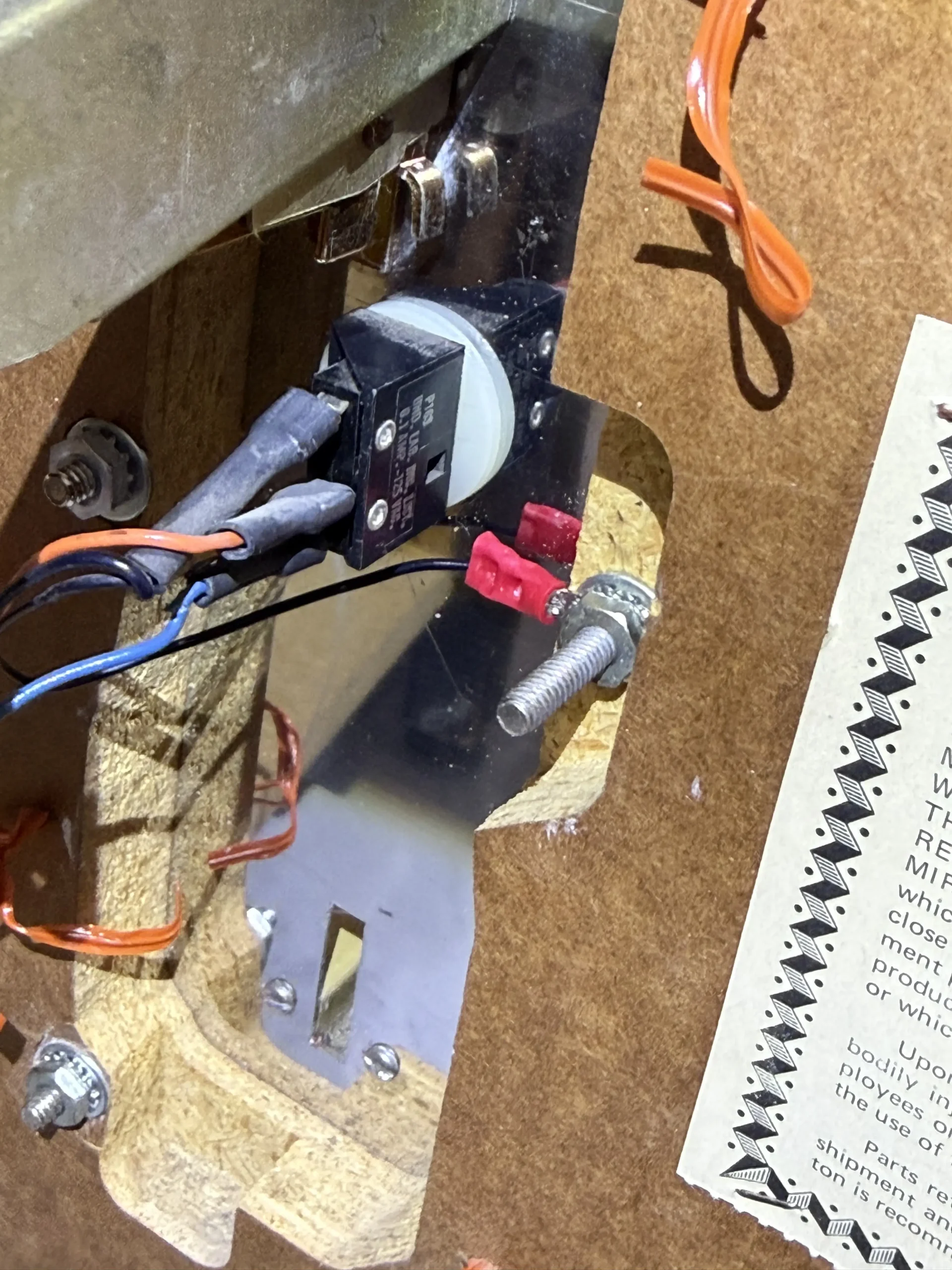

O resultado ficou muito bom:

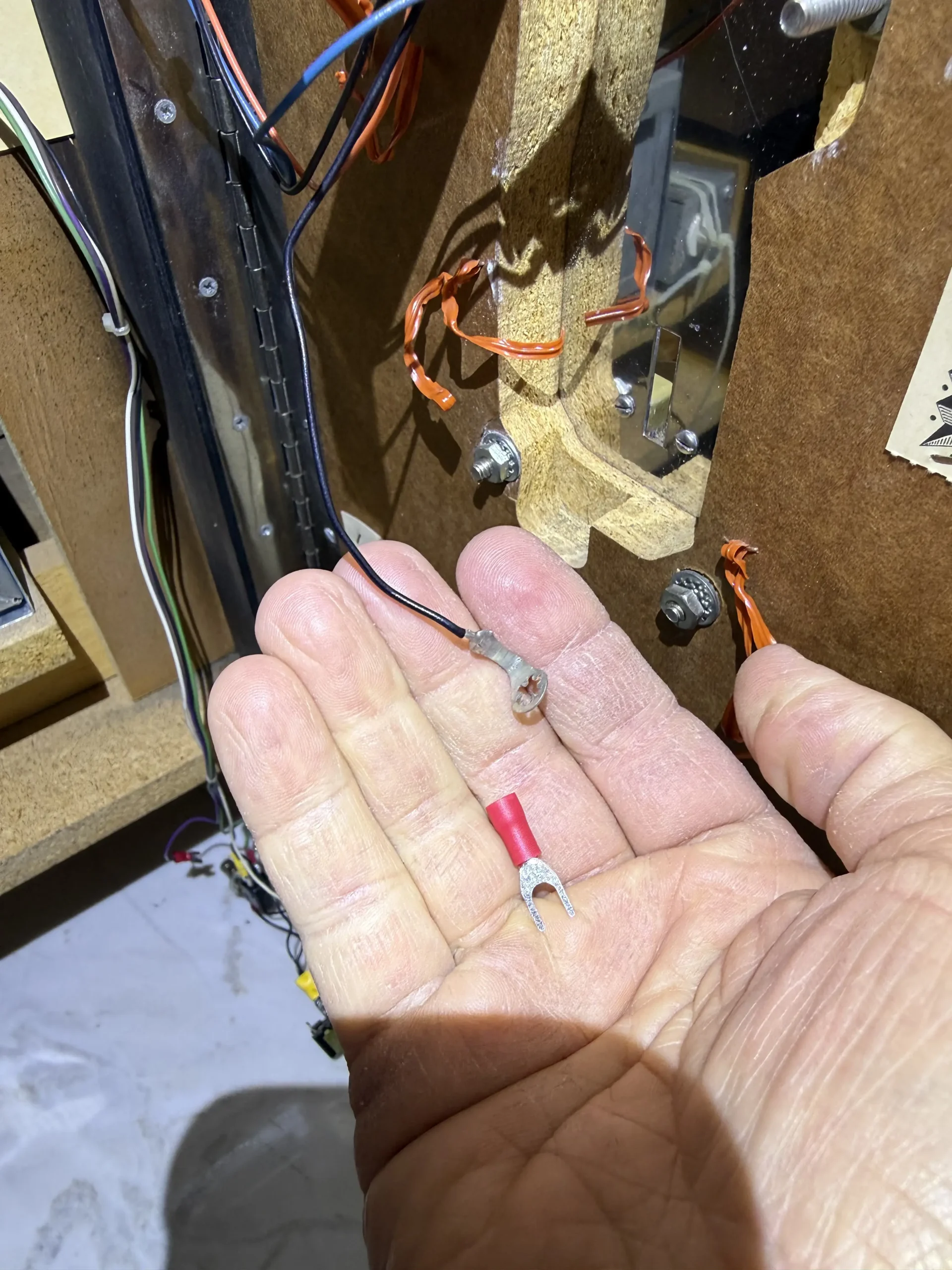

Um conector de aterramento que originalmente se conectava no moedeiro, mas, com a retirada da peça pelo antigo proprietário, estava solto, foi substituído e ligado diretamente a um parafuso de fixação da chapa metálica.

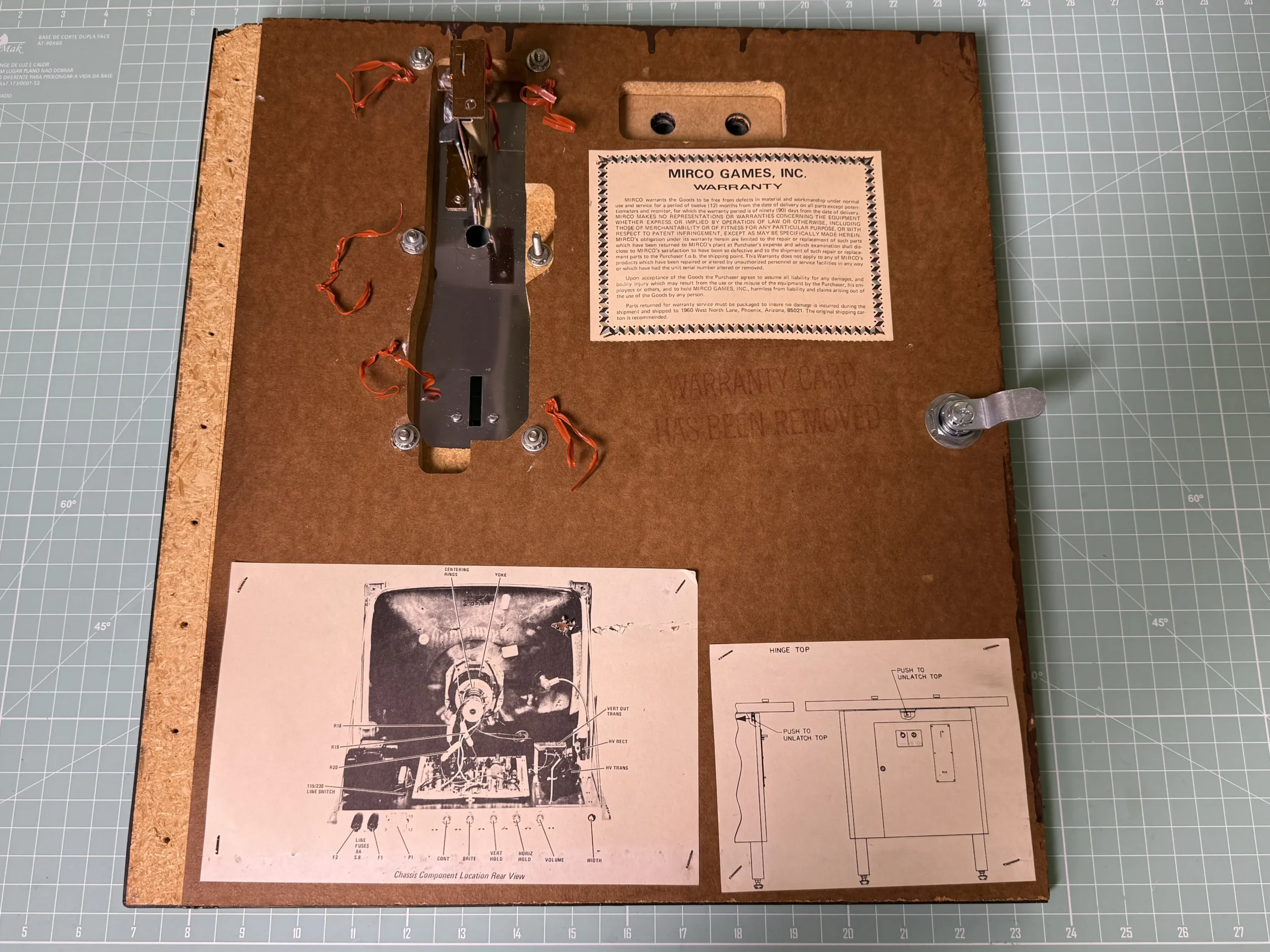

Em seguida, todos os demais componentes foram instalados:

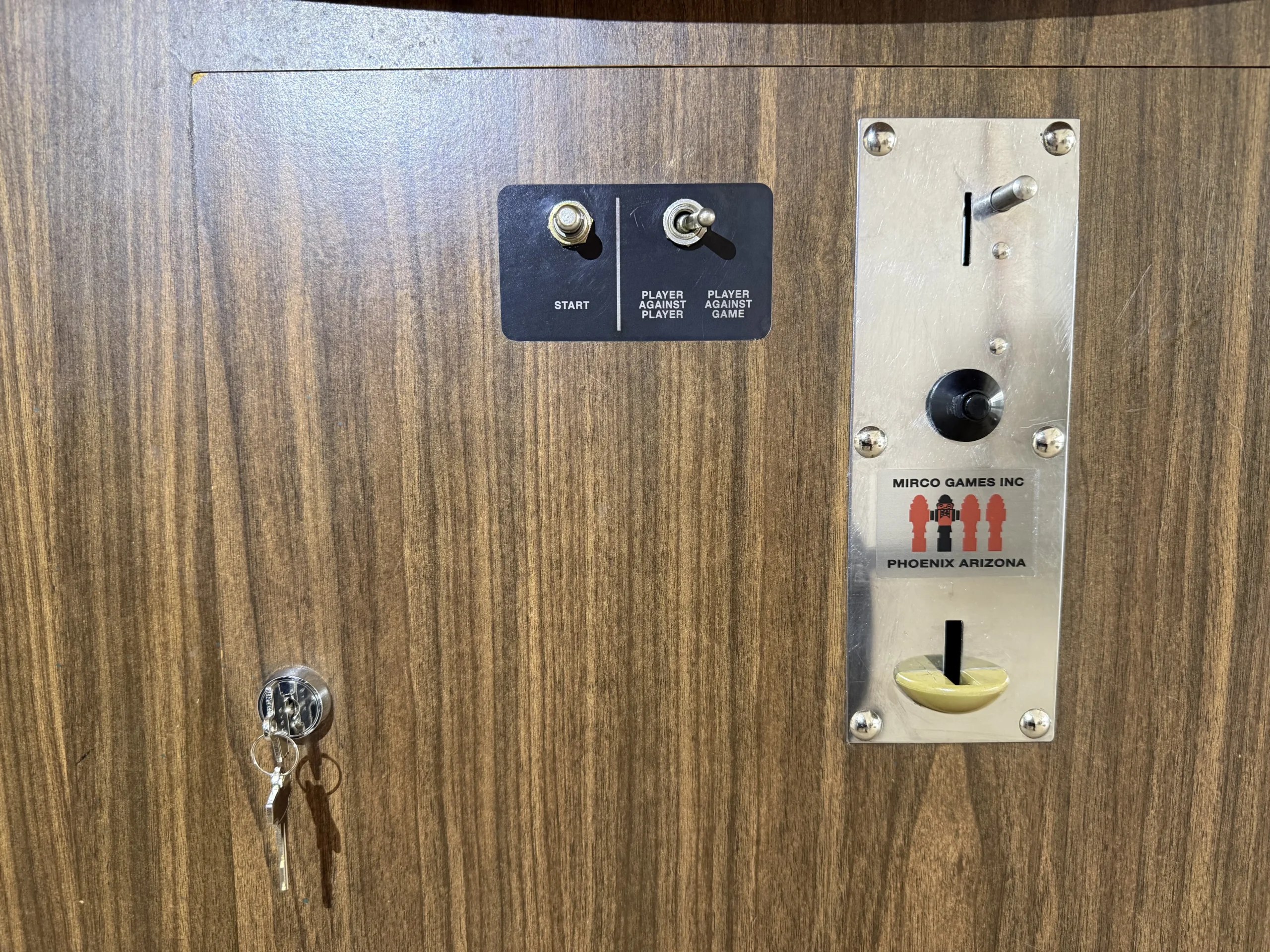

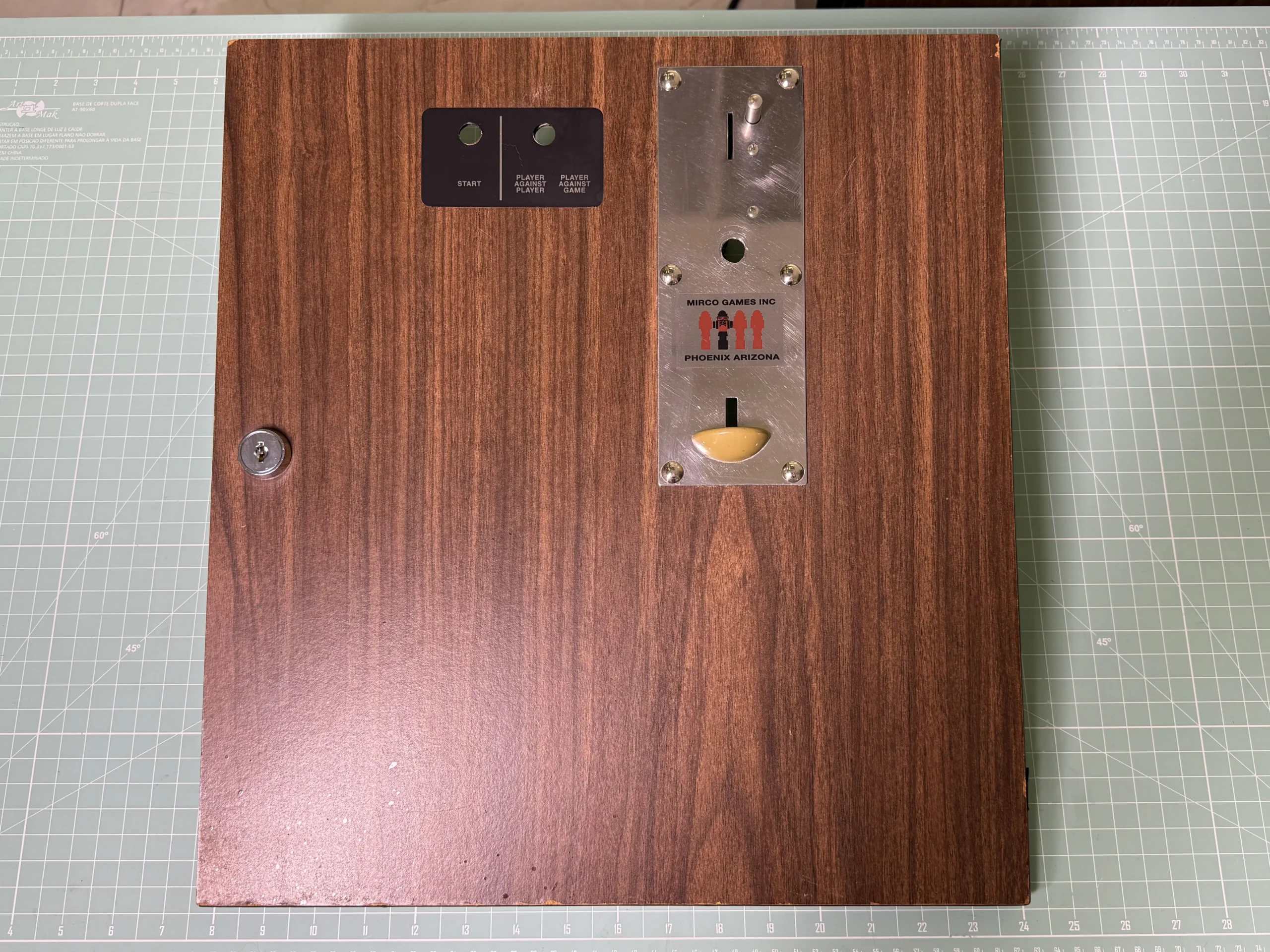

A porta ficou perfeita, com um excelente acabamento:

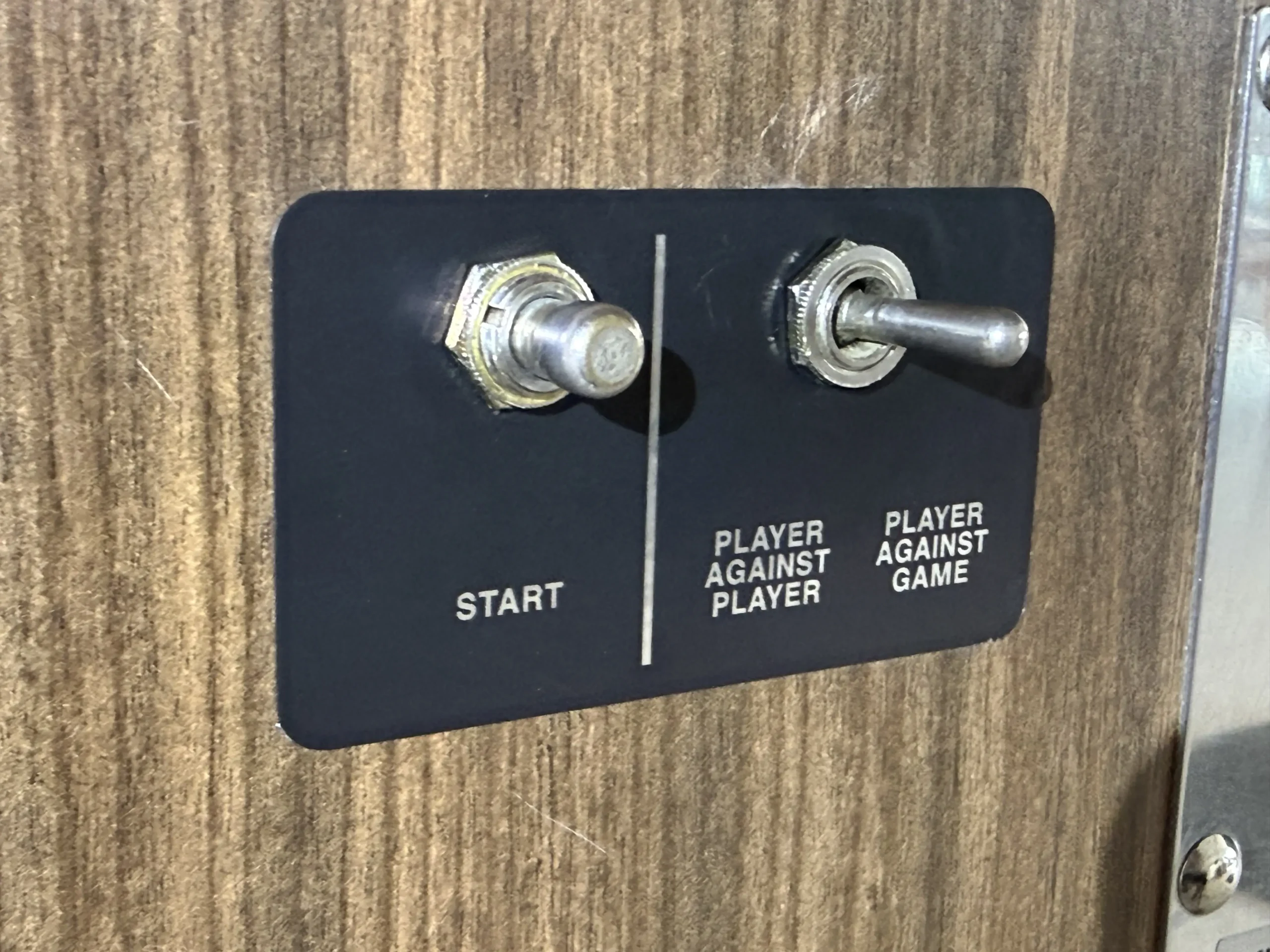

O adesivo do botão e do seletor cobriu perfeitamente o que antes era um buraco aberto, proporcionando o acabamento que o Challenge merecia:
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Mirco – Uma Empresa que Foi Além de Fabricar Clones, 01 – O Verdadeiro Custo de Comprar um Arcade Barato, 02 – Primeiros Testes e Inspeção do Monitor, 03 – Eu Terminei de Estragar o Monitor, 04 – Testes Intrigantes com o Motorola XM-501, 05 – A Difícil Decisão de Restaurar o Vidro, 06 – Melhorando a Moldura e Trocando os Knobs e 07 – Reconectando o Chicote.
O próximo post é o 09 – Transformando Algo Simples em Complicado.
