Mirco Challenge #09: Transformando Algo Simples em Complicado
Com a restauração do arcade Challenge, da Mirco, basicamente pronta, eu esbarrei em um problema que não conseguia resolver: a modalidade “Player Against Game”, que é o diferencial do Challenge, justamente o “desafio” para 1 jogador, não funcionava de jeito nenhum.
Identificando a Origem da Corrente

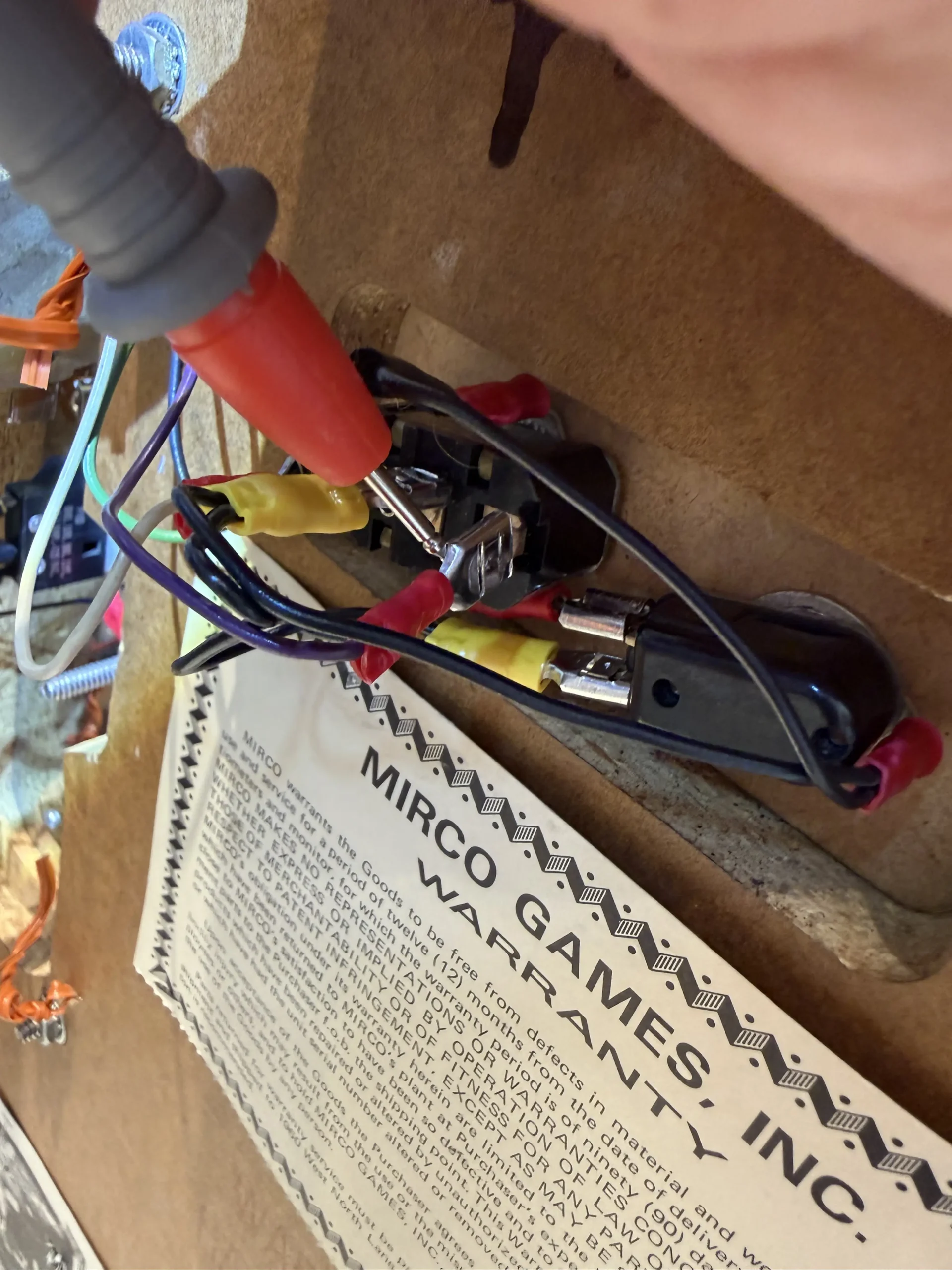

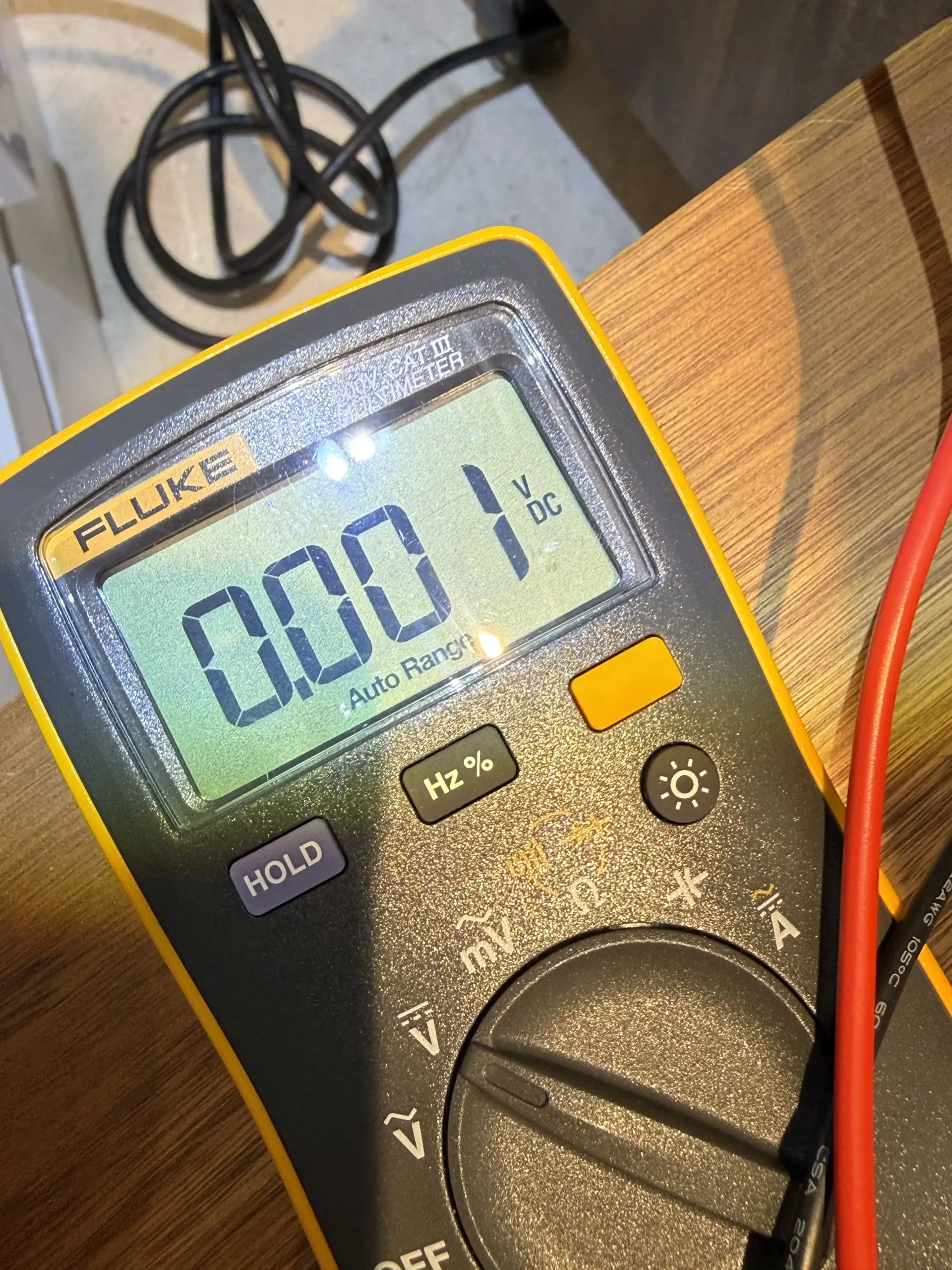

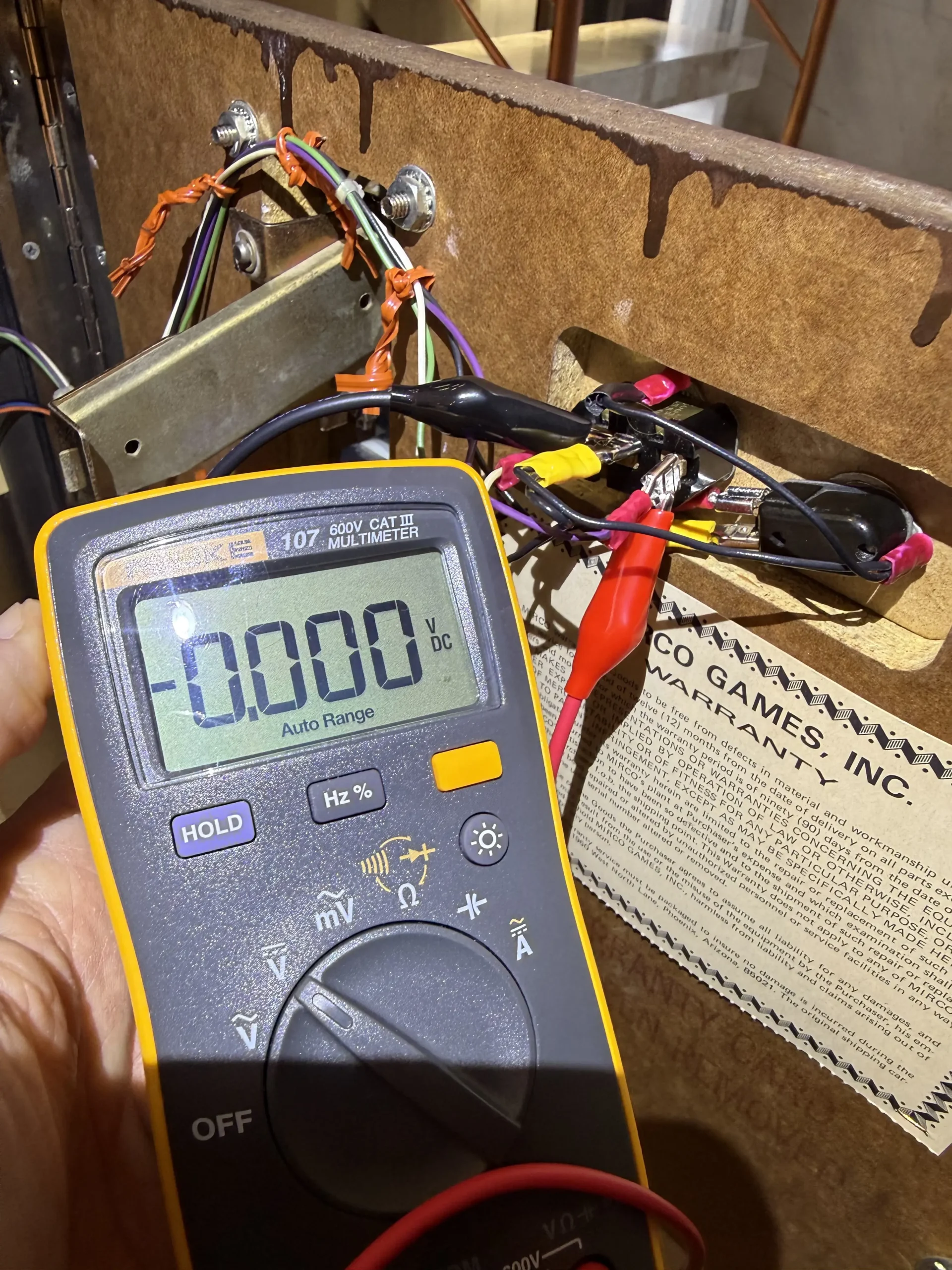

A seleção do jogo se dá pelo switch da porta, que deveria receber corrente de 5V para permitir abrir ou fechar a passagem de energia, indicando à placa lógica qual opção está selecionada através da ligação dos cabos branco e violeta. Porém, nas medições que eu fiz, simplesmente não havia energia na chave:
Neste momento, imaginei que o problema seria na PCB, que não estaria enviando a voltagem necessária ao switch. A dificuldade: apesar de haver manual de operação do Challenge, não existe esquemático da placa-mãe. Sendo assim, eu recorri novamente ao John, da Austrália, que prontamente começou a me ajudar para obter um diagnóstico remoto.

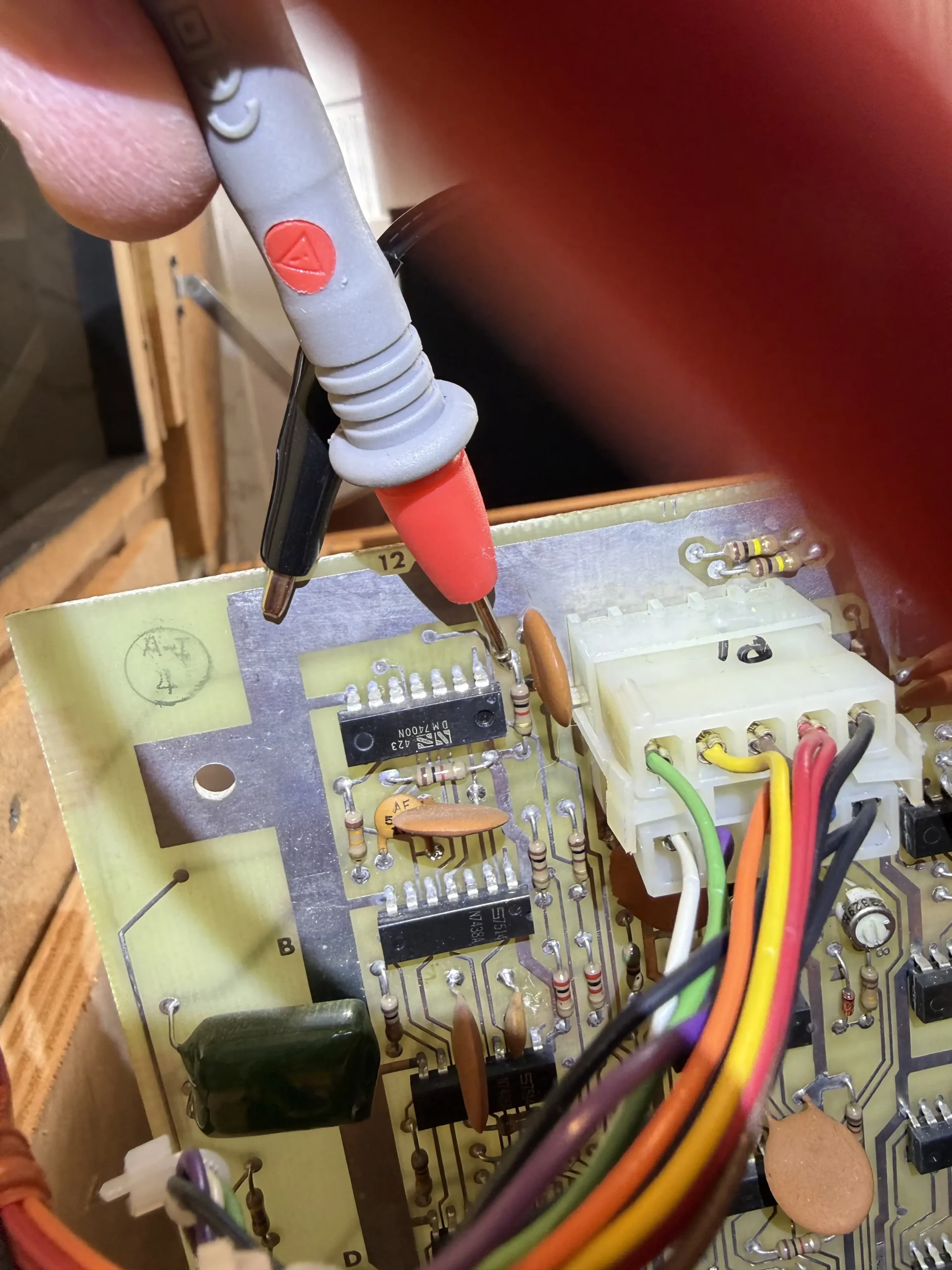

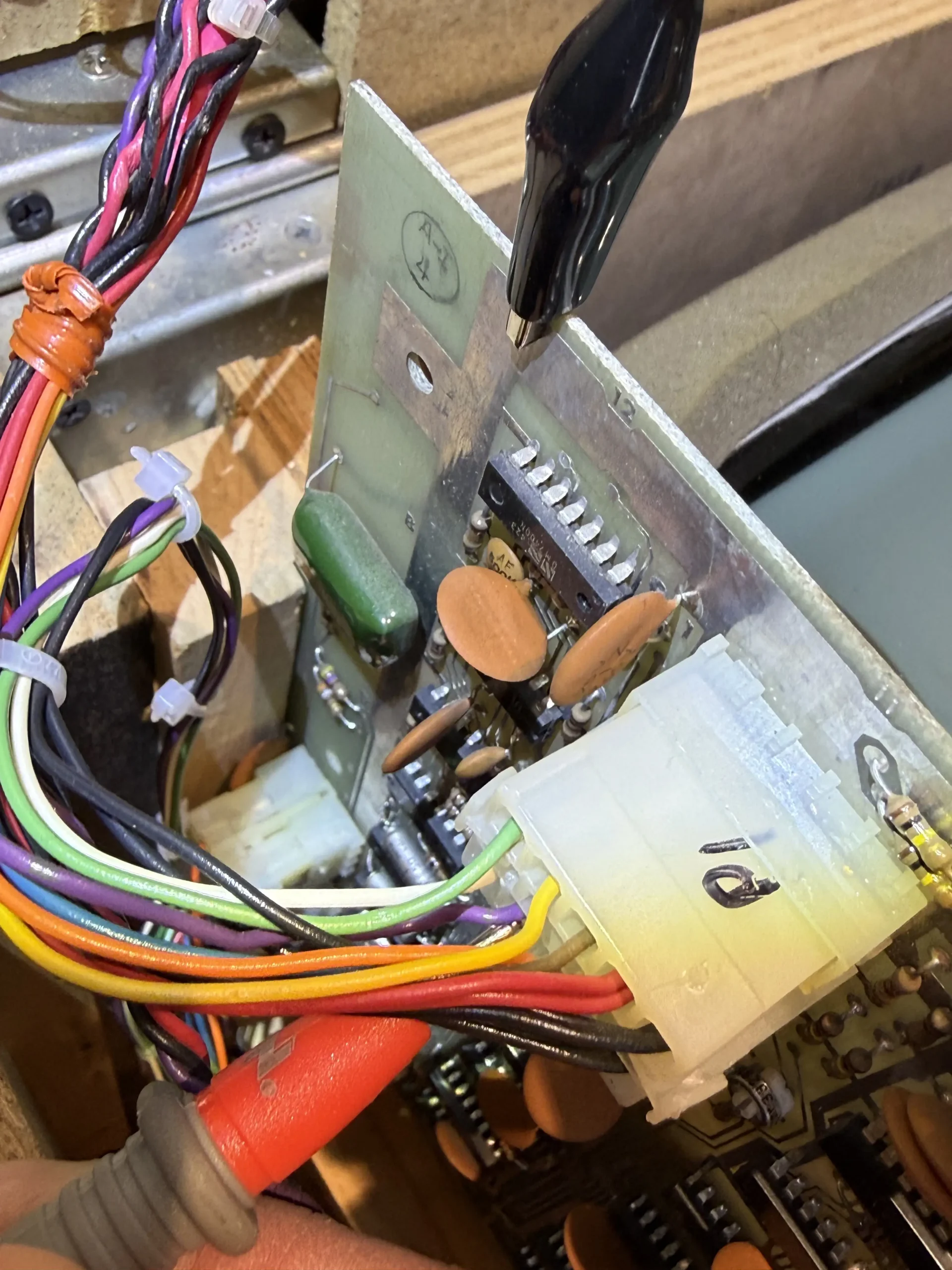

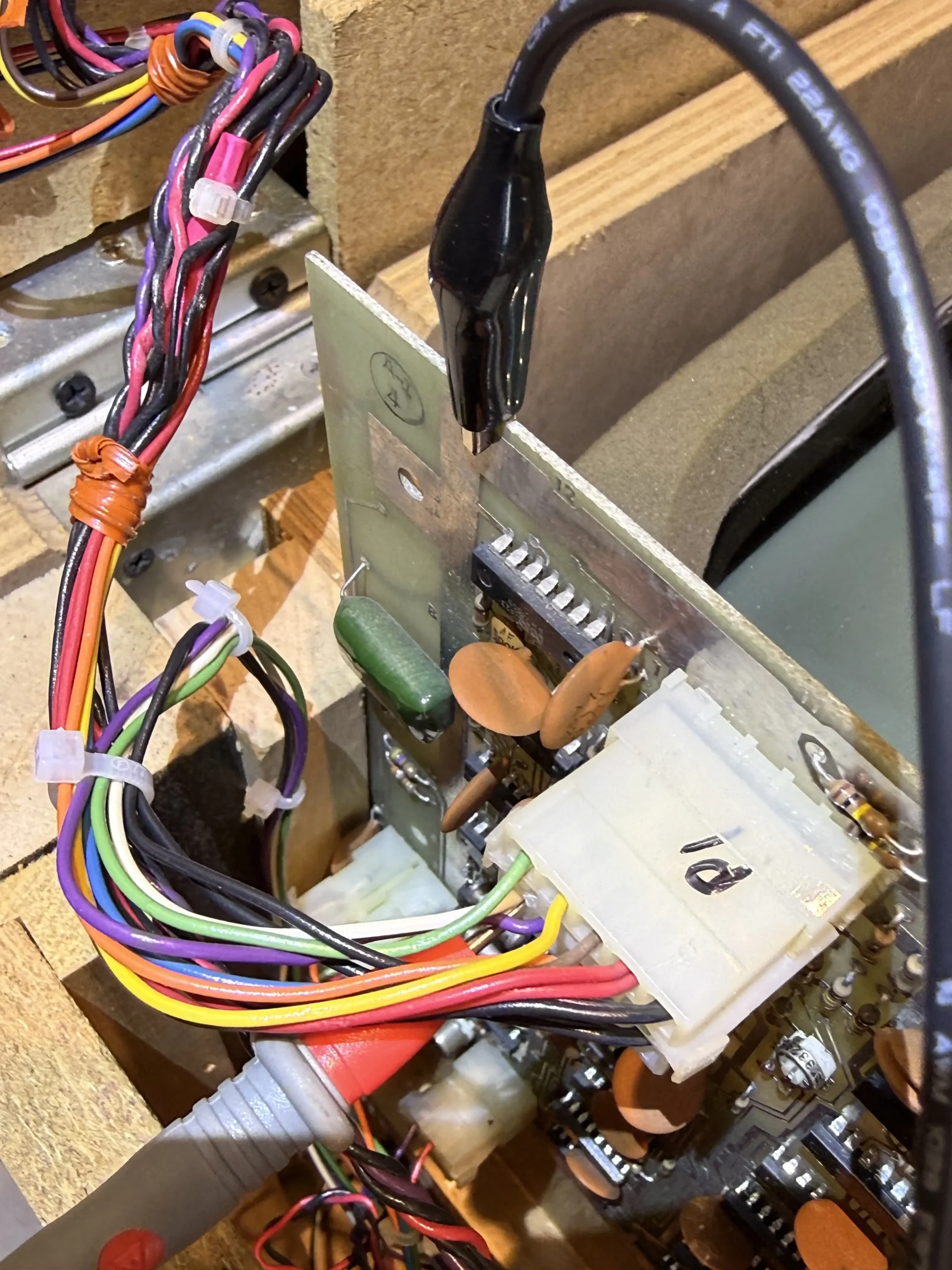

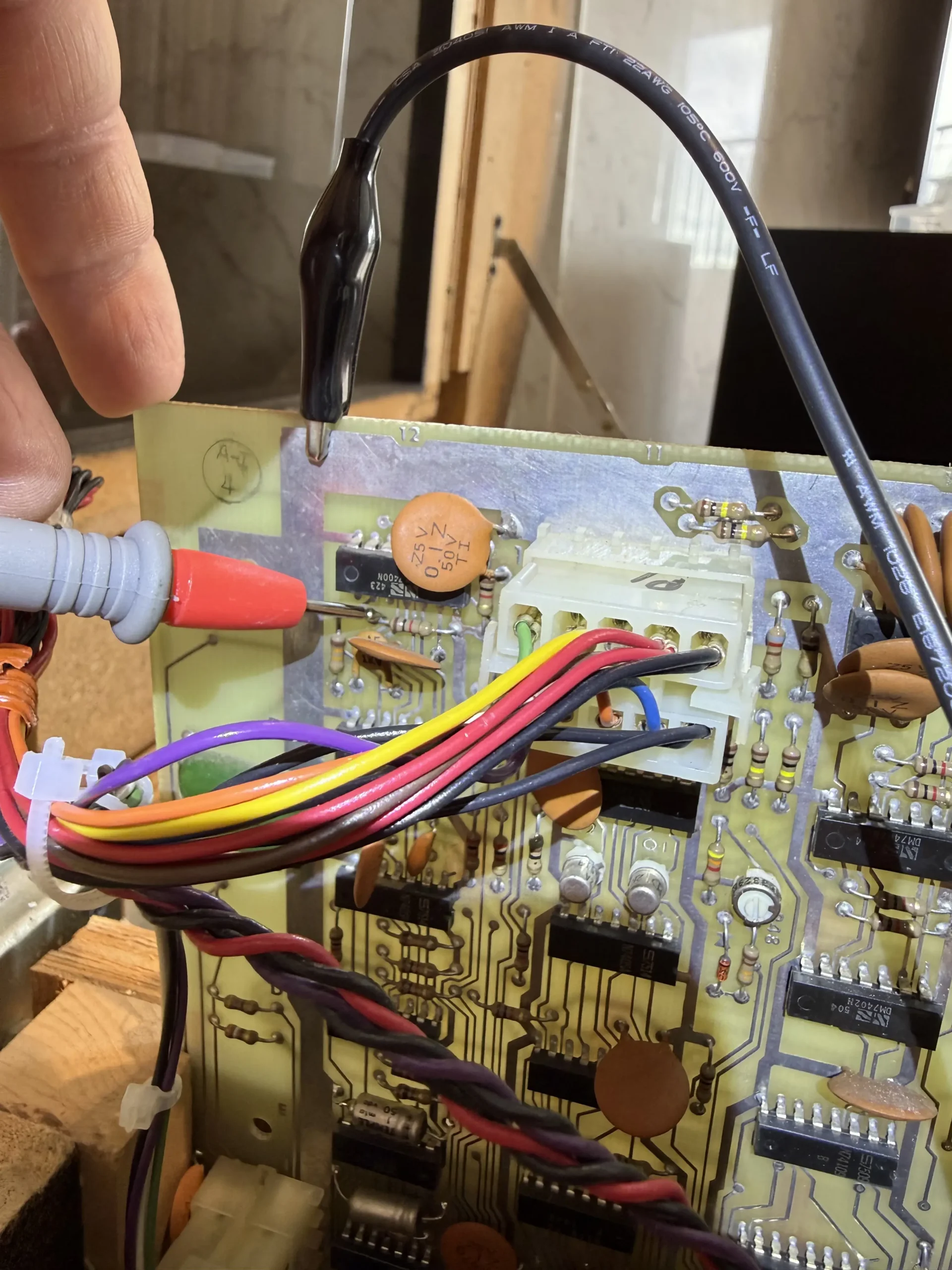

A primeira coisa que fizemos foi medir a corrente dos componentes responsáveis pelo chaveamento diretamente na PCB, incluindo aí as conexões diretas no conector P1 que se liga à coin door.

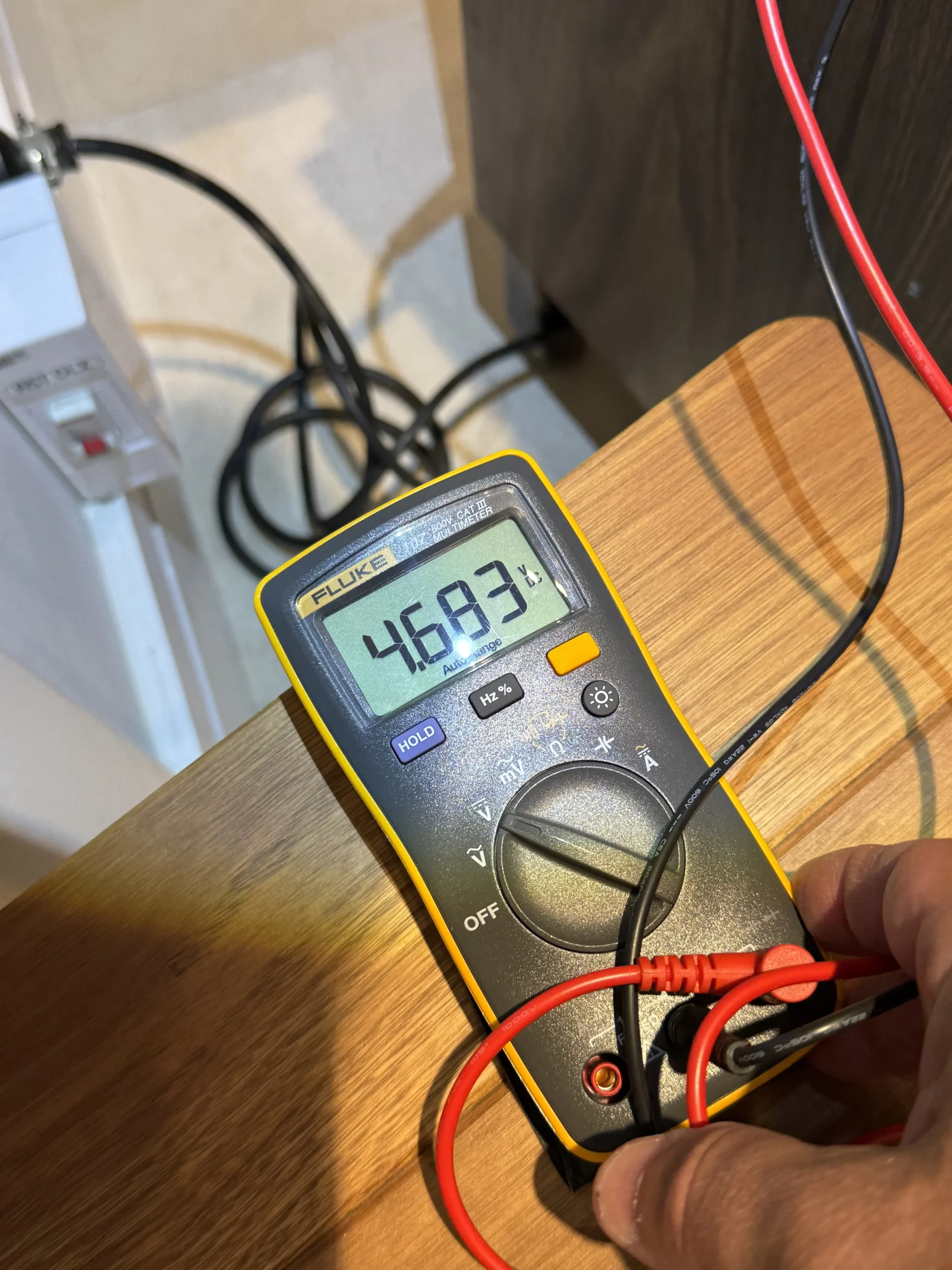

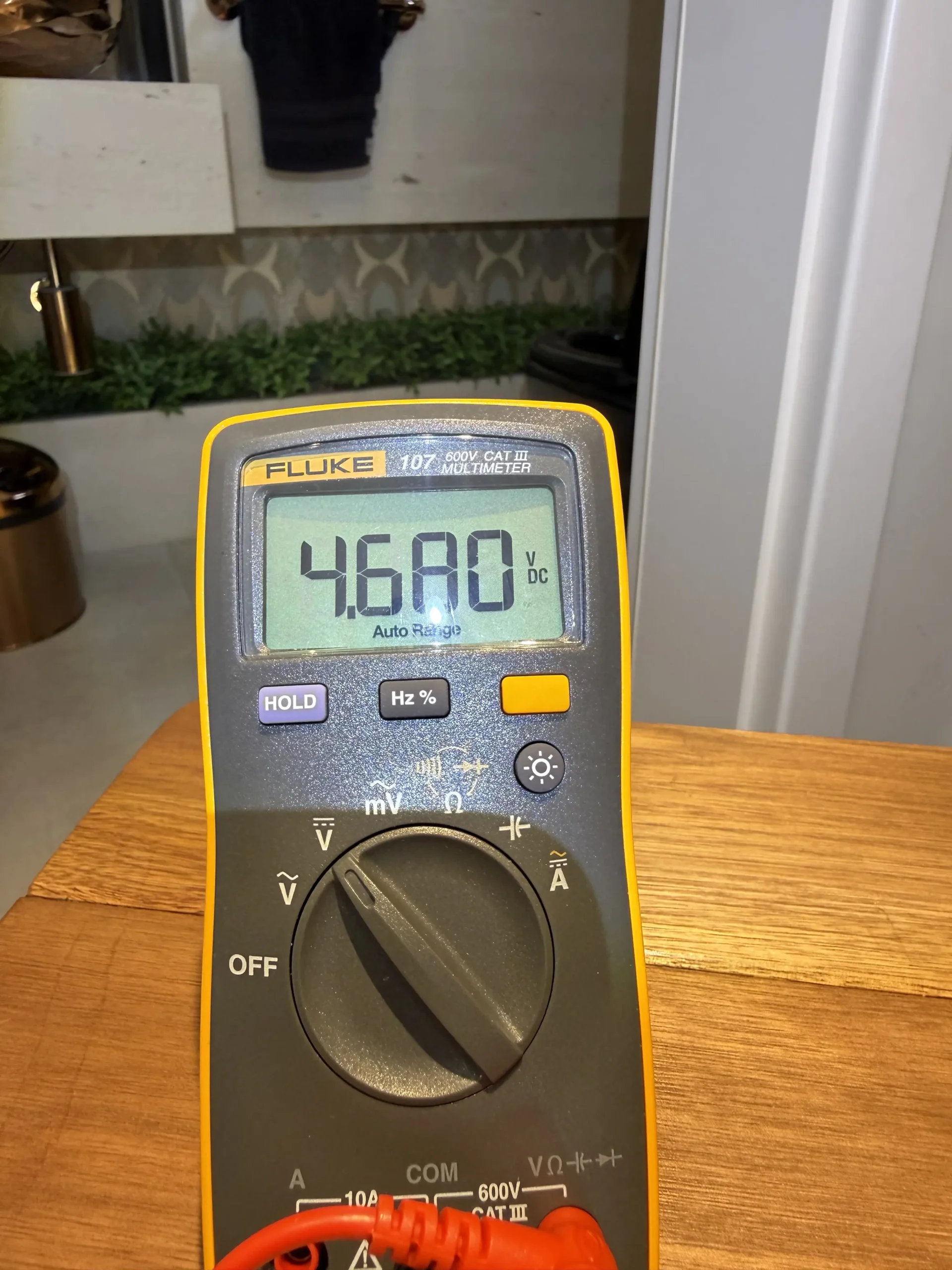

A medição da corrente contínua próxima a 4,7V é considerada como 5V, pois, em placas antigas com circuitos TTL, essa queda é normal e se deve ao próprio consumo gerado pelo volume de chips.

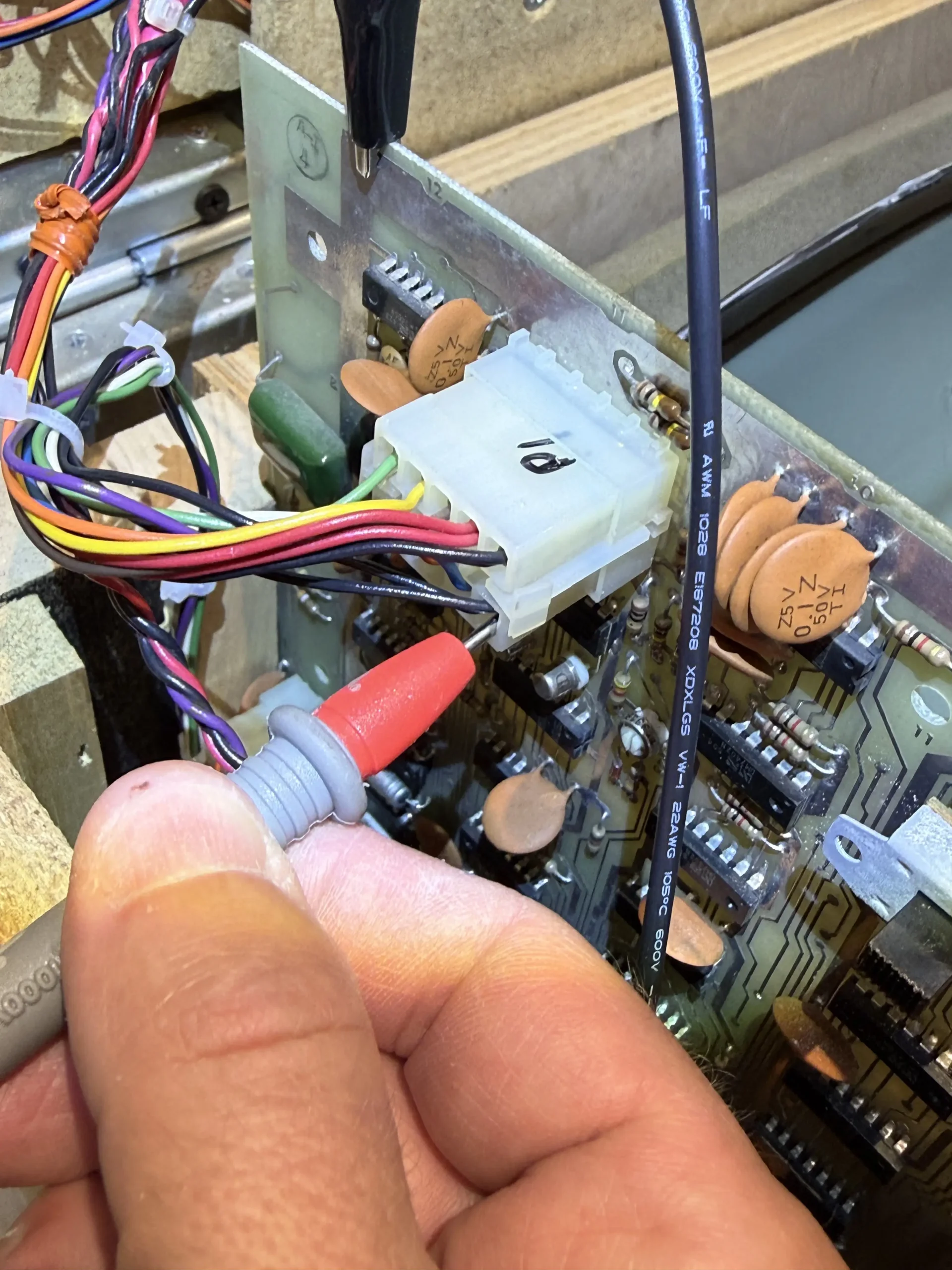

Em seguida, foi medido o neutro, e aqui não obtive corrente de retorno, o que indicava um possível problema no chicote.

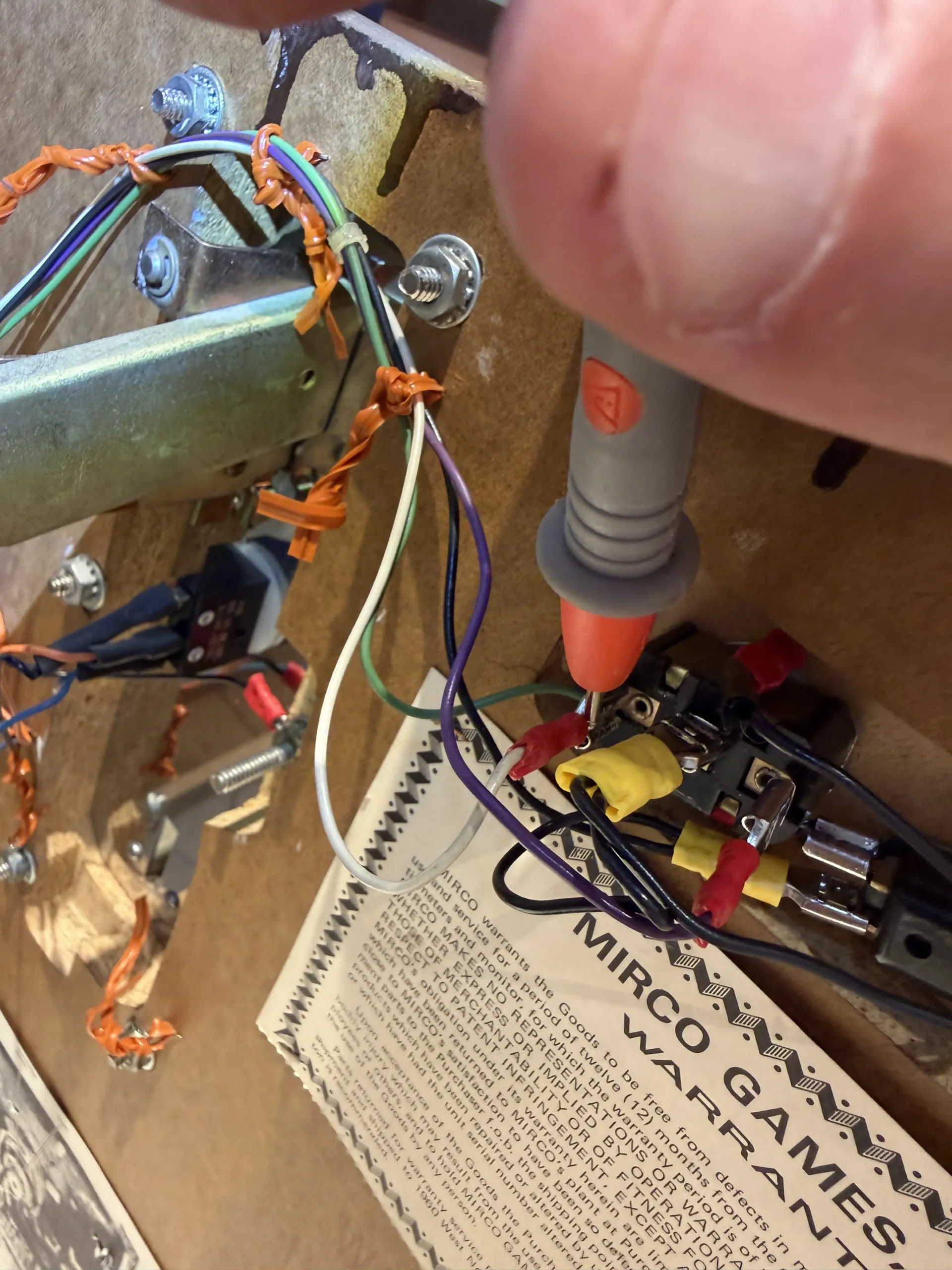

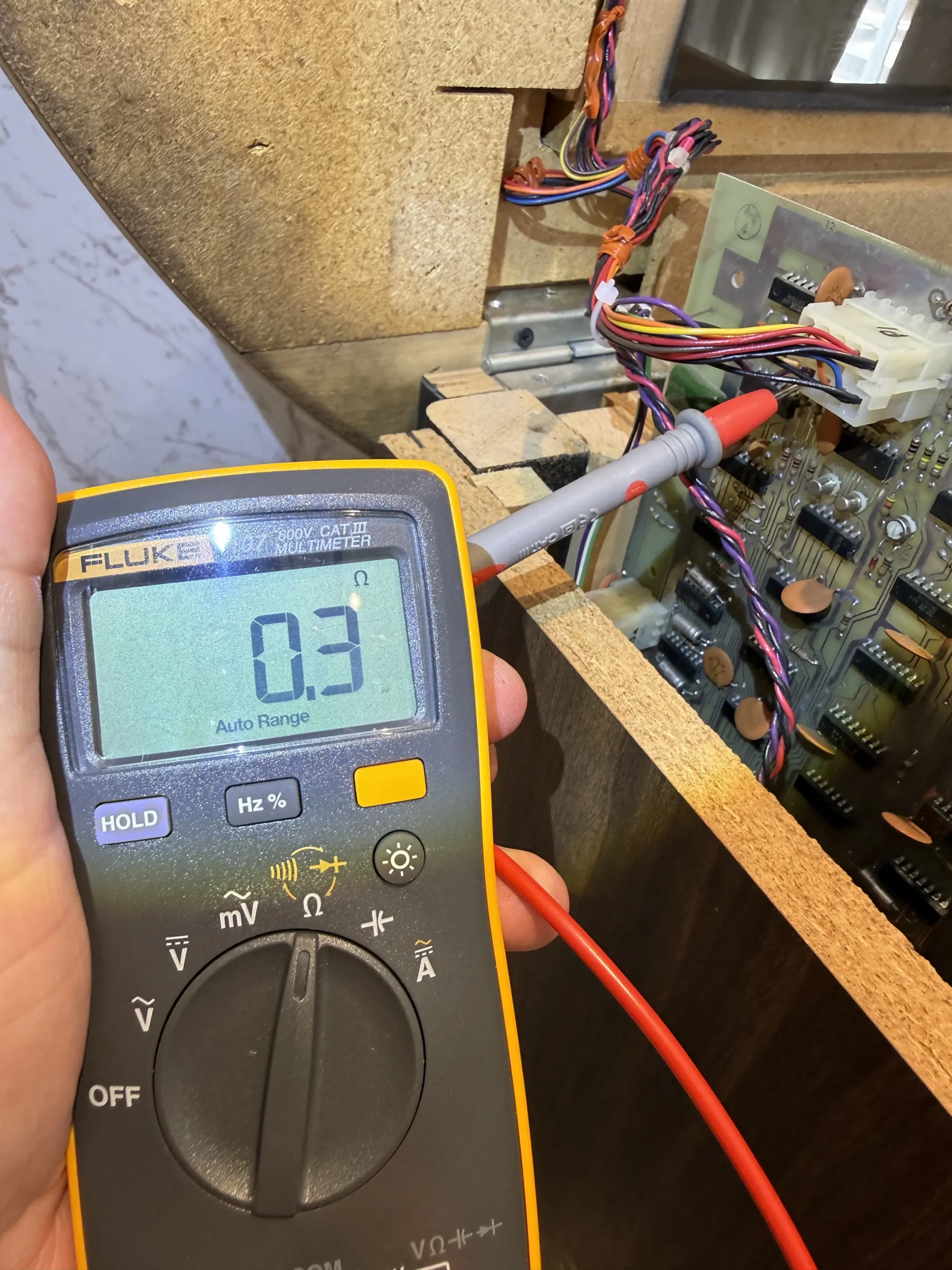

A partir daí, a medição de corrente no switch foi feita, porém ligando o neutro diretamente na PCB. E o resultado foi bastante diferente dos testes iniciais, pois, desta vez, obtive medição de corrente:

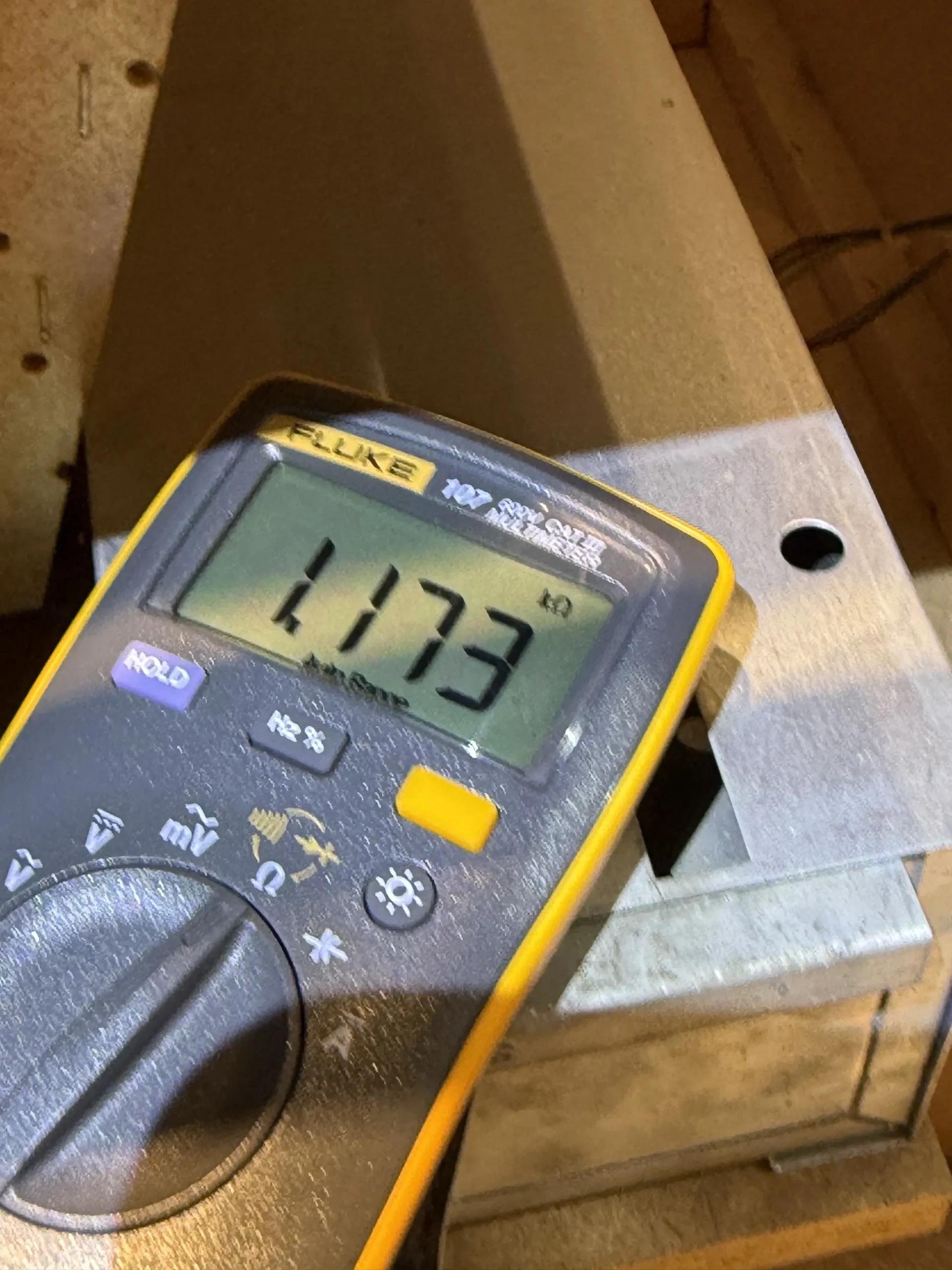

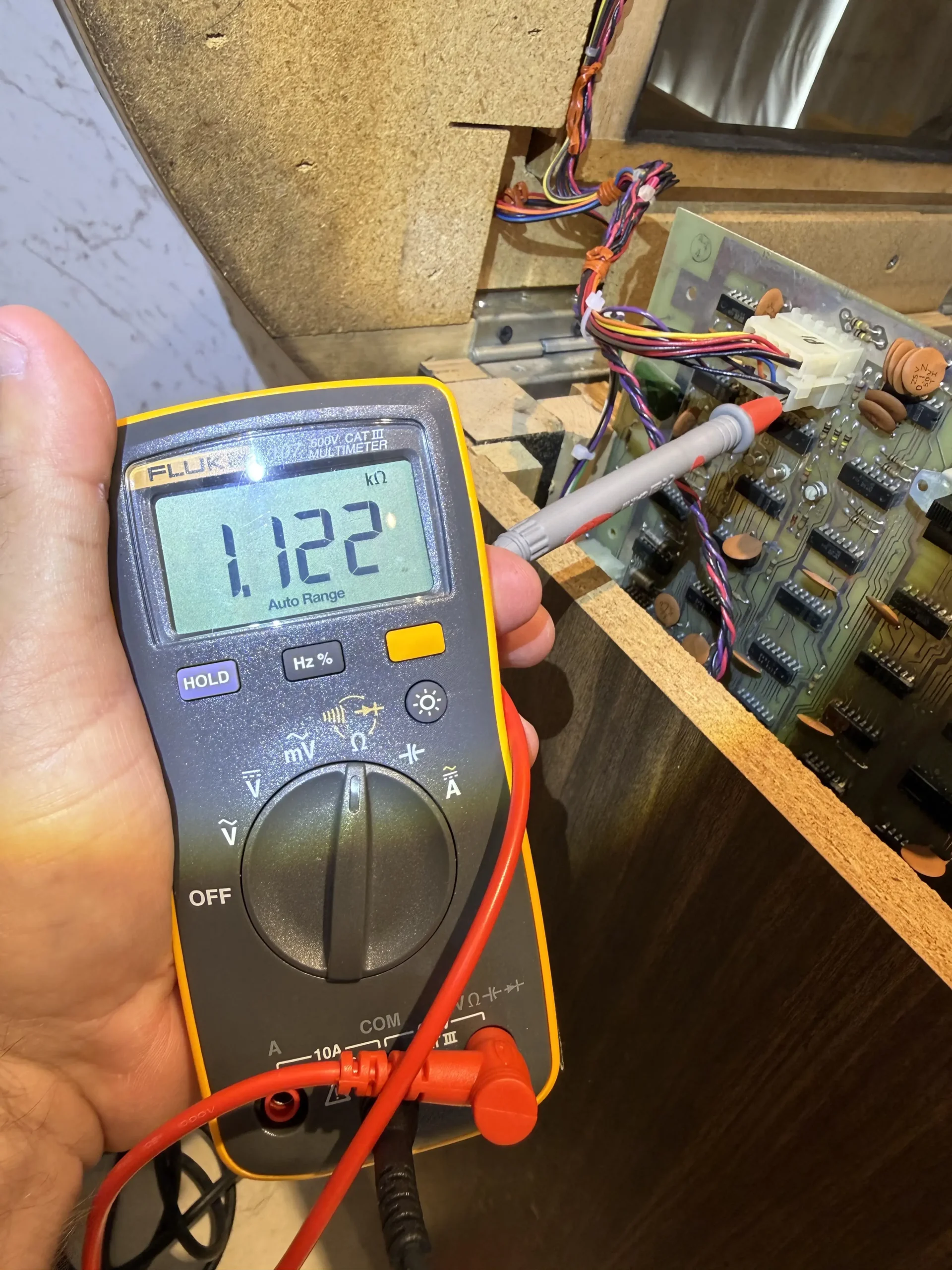

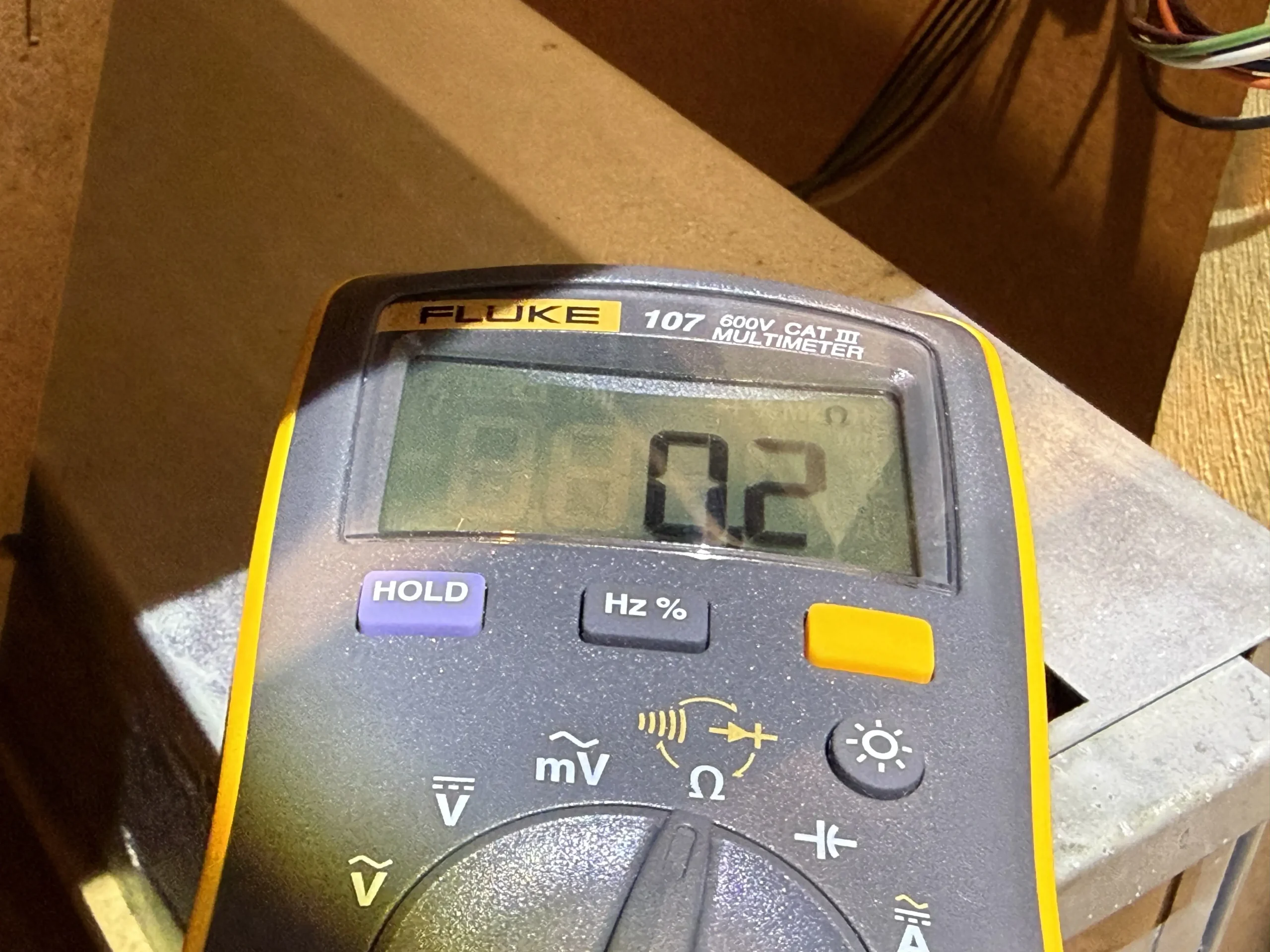

Então fomos aos testes de continuidade: tanto o fio violeta quanto o branco, que se conectam às posições de acionamento do switch, deram ok, com medição ao redor de 3 Ohms. Porém o neutro indicava resistência superior a 1 Kohm. Com esse indicativo, eu já deveria saber qual seria o problema, porém a ficha ainda não havia caído.
O Problema de Continuidade

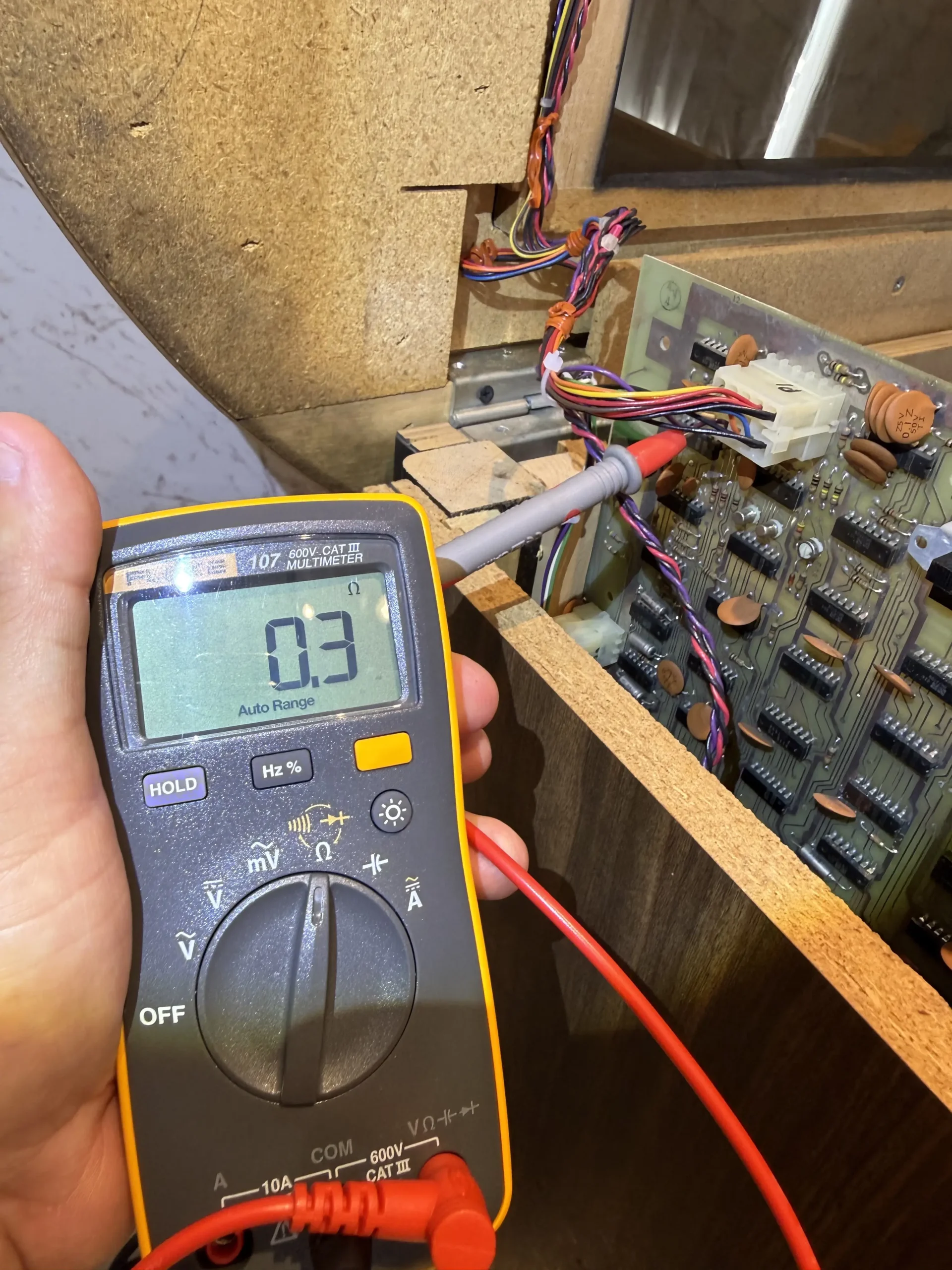

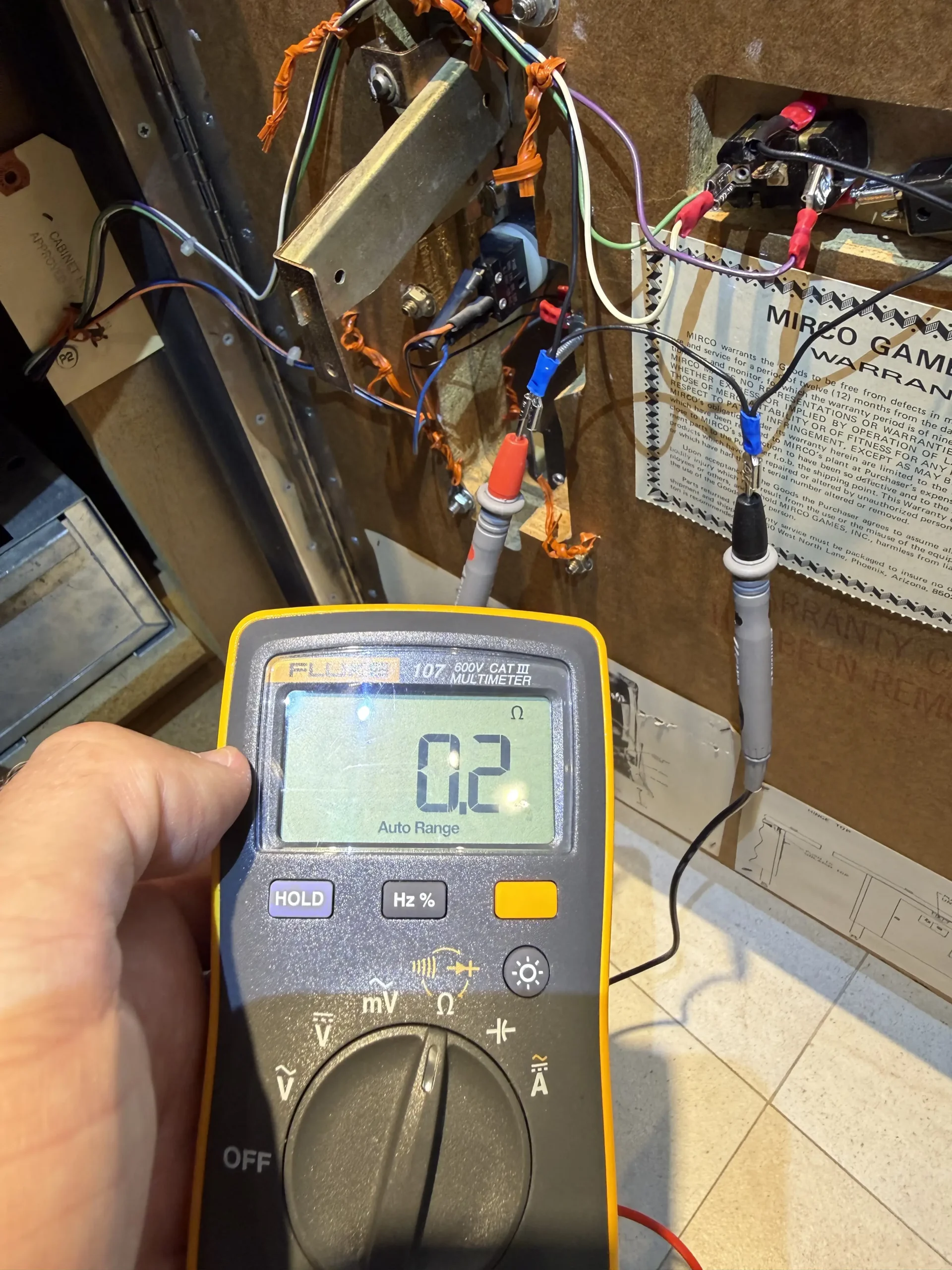

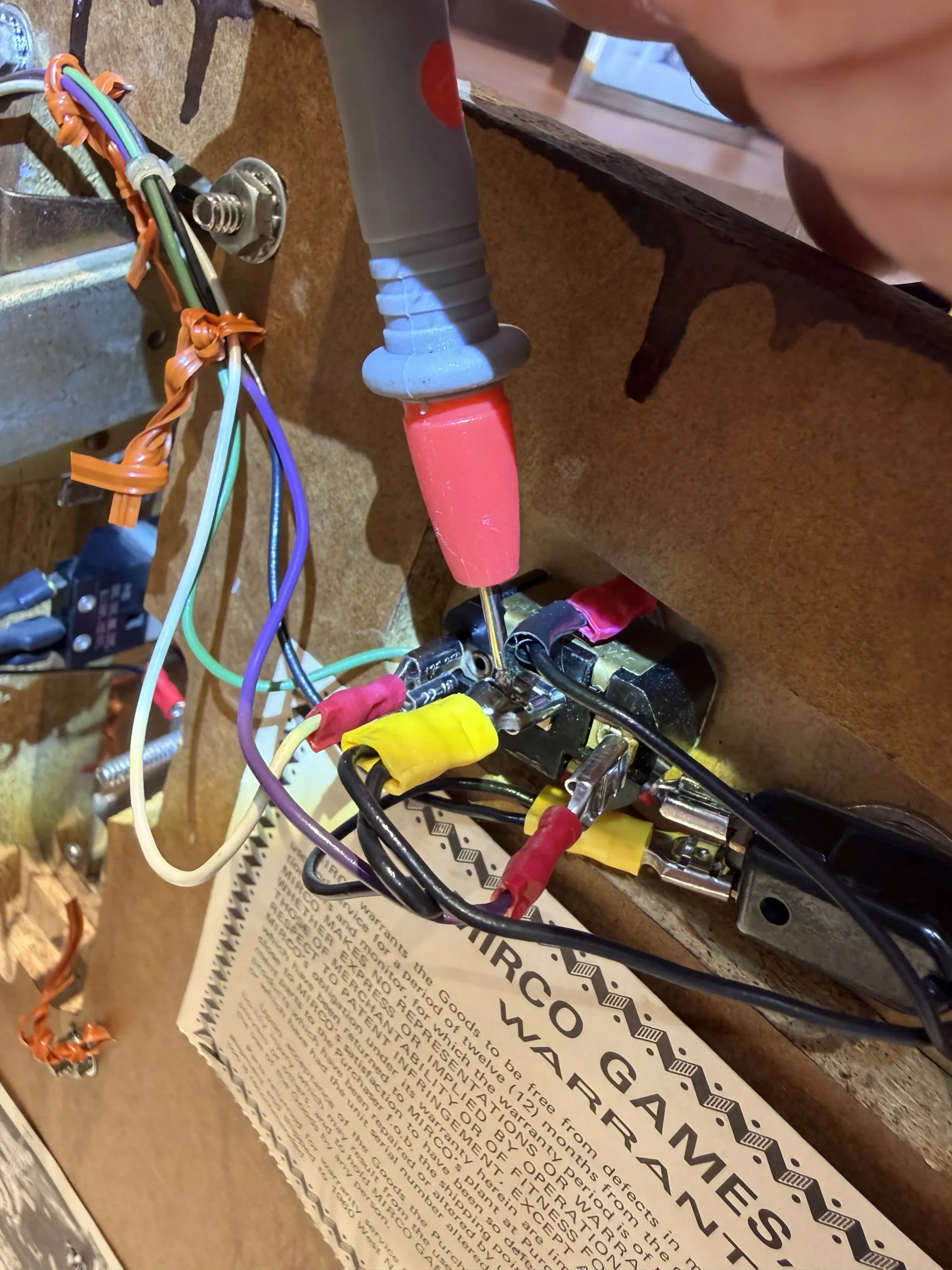

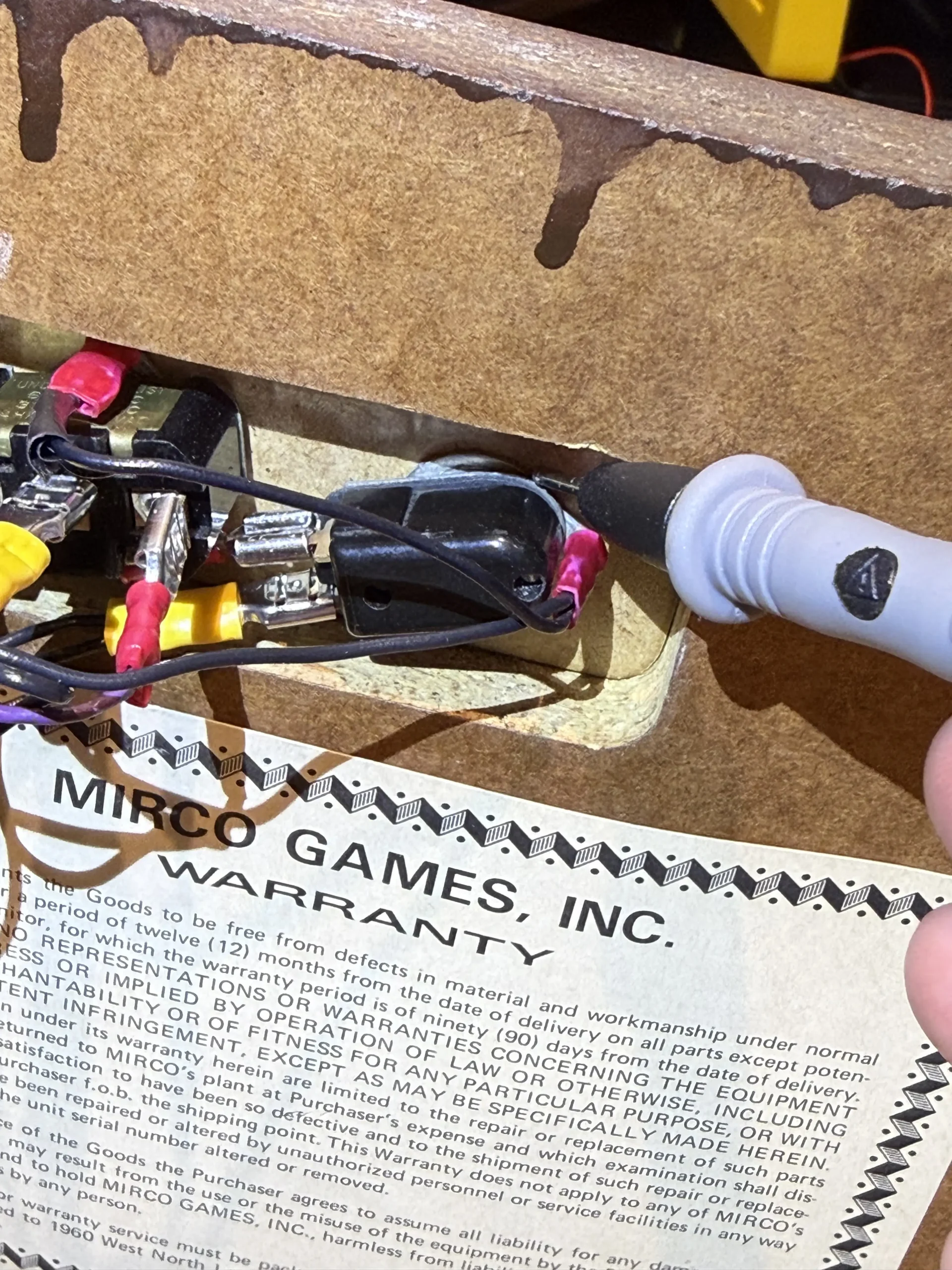

Testando com maior precisão as conexões do neutro diretamente nos mecanismos da porta, os resultados foram que, em algumas partes, a conectividade estava OK:
Enquanto, em outras, havia resistência:
Neste caso, o problema estava bastante óbvio: como o neutro circula entre todos os componentes através de ligações sequenciais, havia uma falha em um dos trechos da fiação, o que colocaria em sérias dúvidas as minhas habilidades de crimpagem.

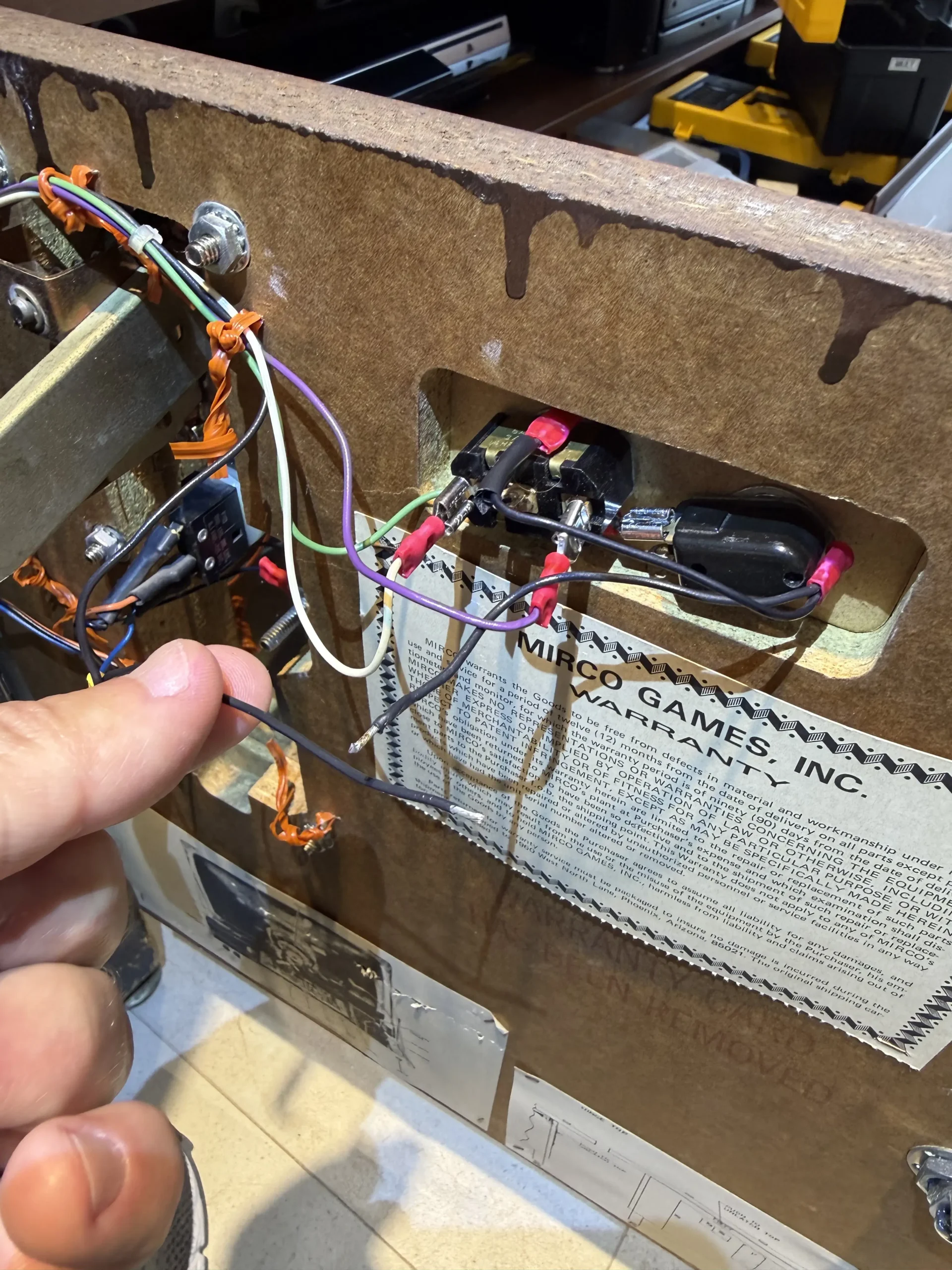

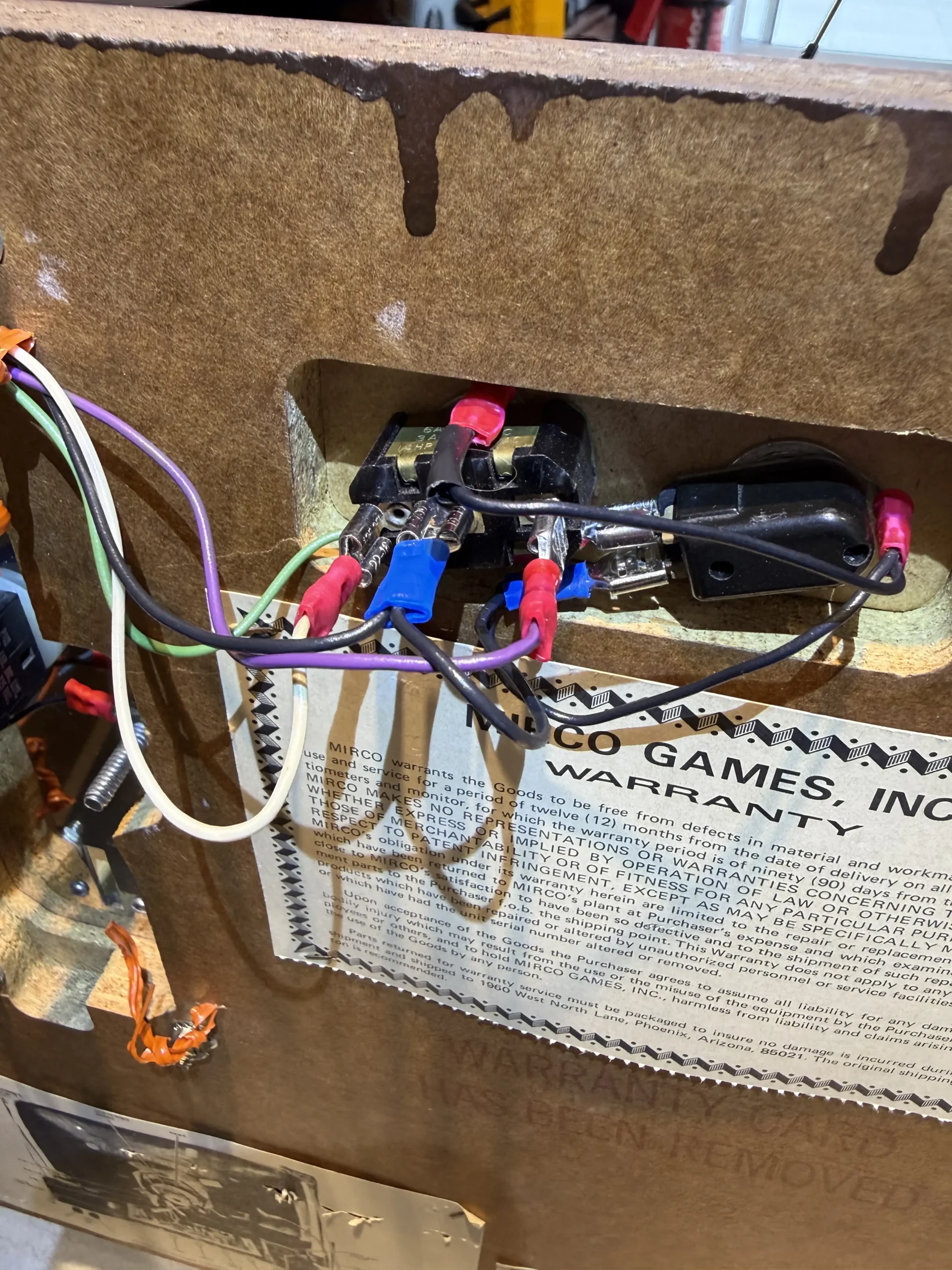

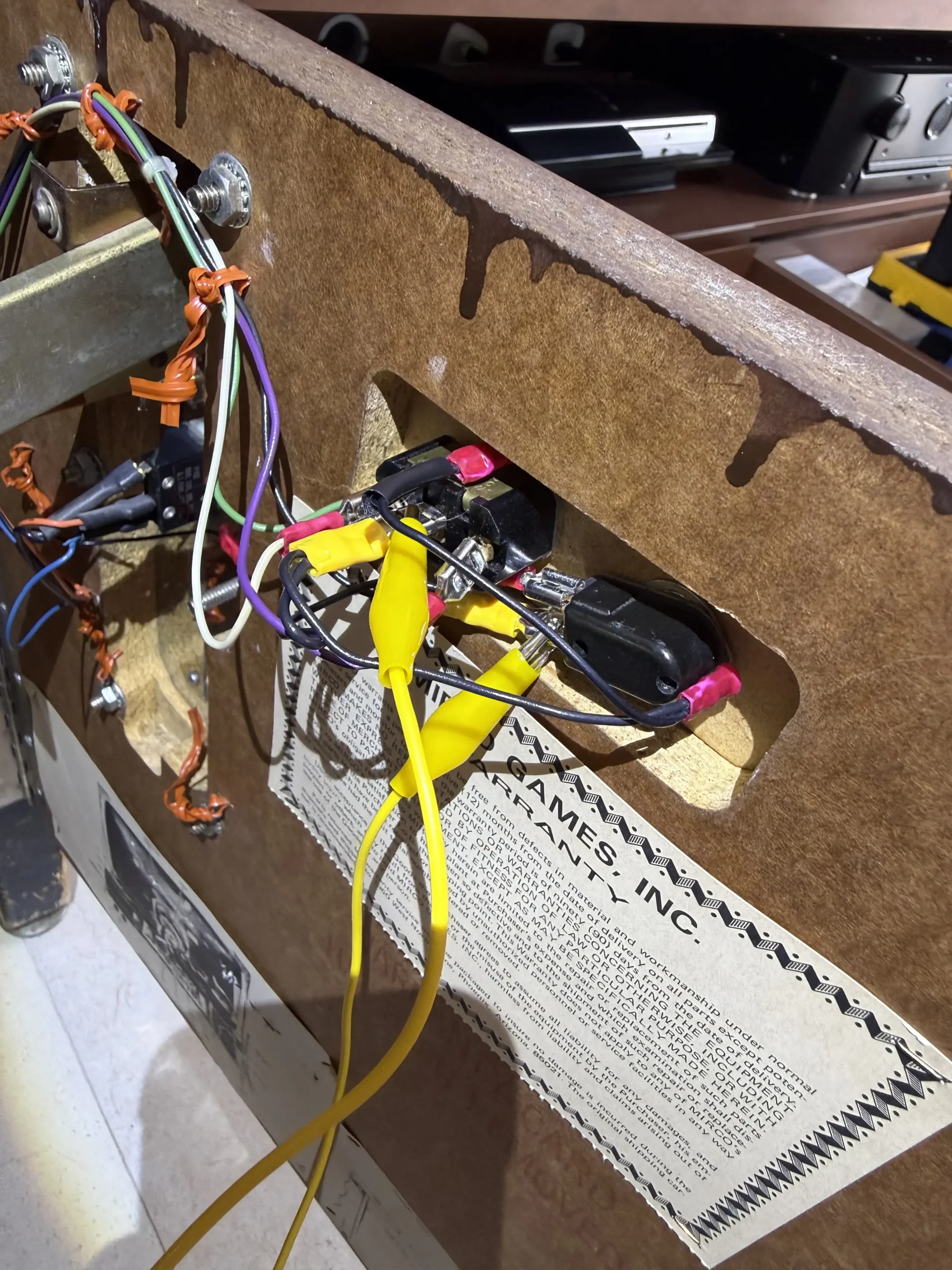

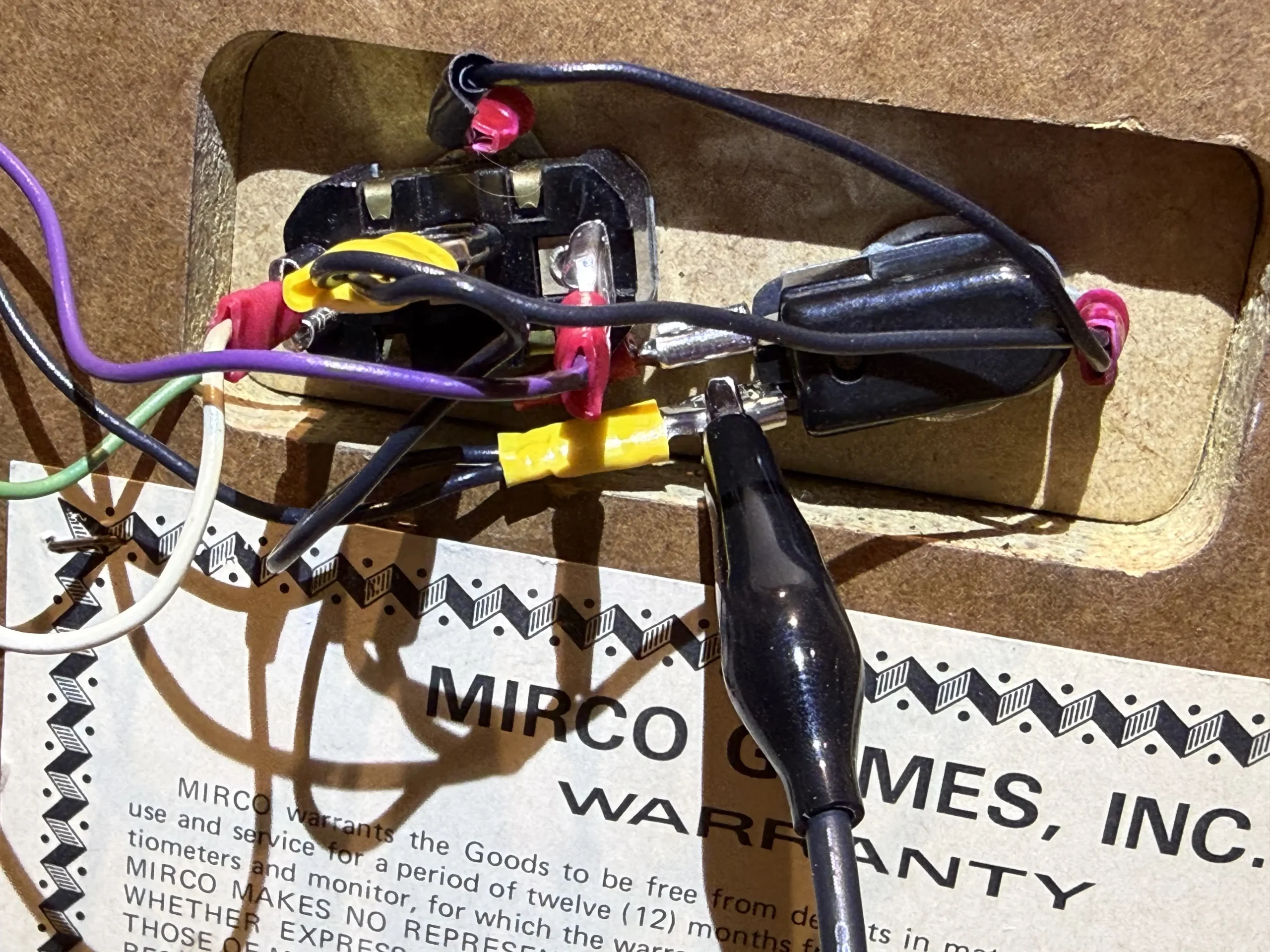

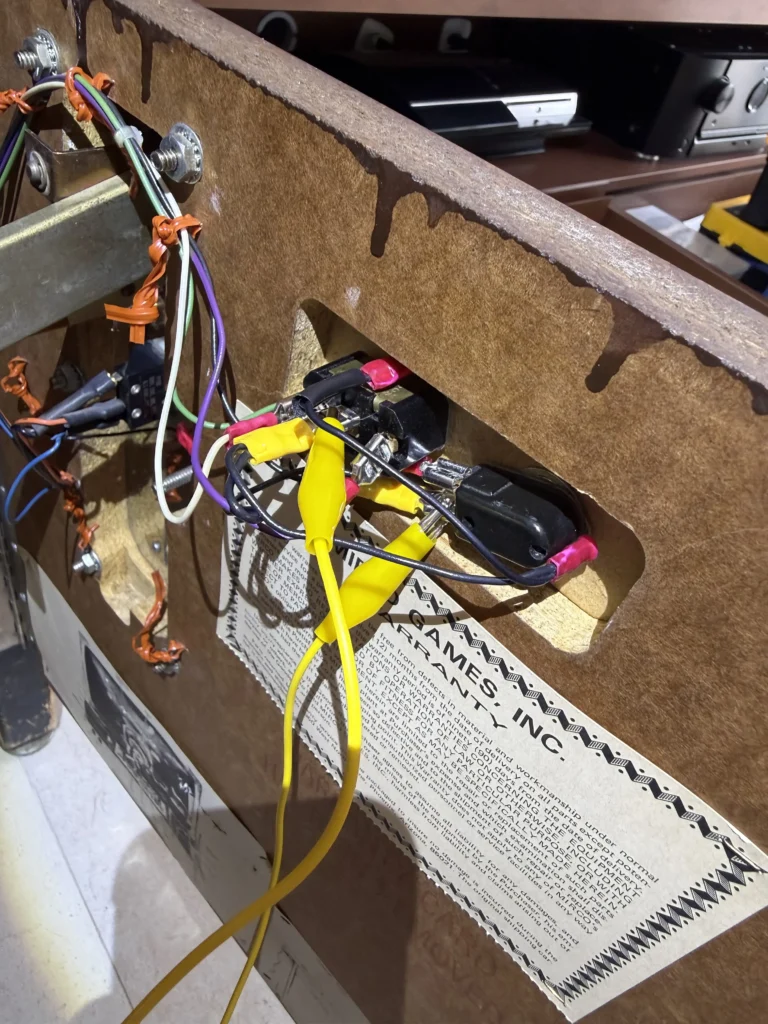

A prova definitiva se deu quando conectei um cabo jumper entre o botão de start e o select switch:
Como resultado, o jogo “Player Against Game” foi ativado.
Ou seja, por um problema bastante simples, um erro básico que eu cometi na crimpagem dupla do cabo neutro, o funcionamento do jogo ficou comprometido e eu já estava buscando alguém para consertar a placa-mãe.
Consertar arcade games, sem dúvida alguma, é sempre uma lição de humildade! Este não foi o primeiro e possivelmente não será o último erro imbecil que me fará perder horas tentando arrumar um problema.
Mirco Challenge Finalmente Consertado

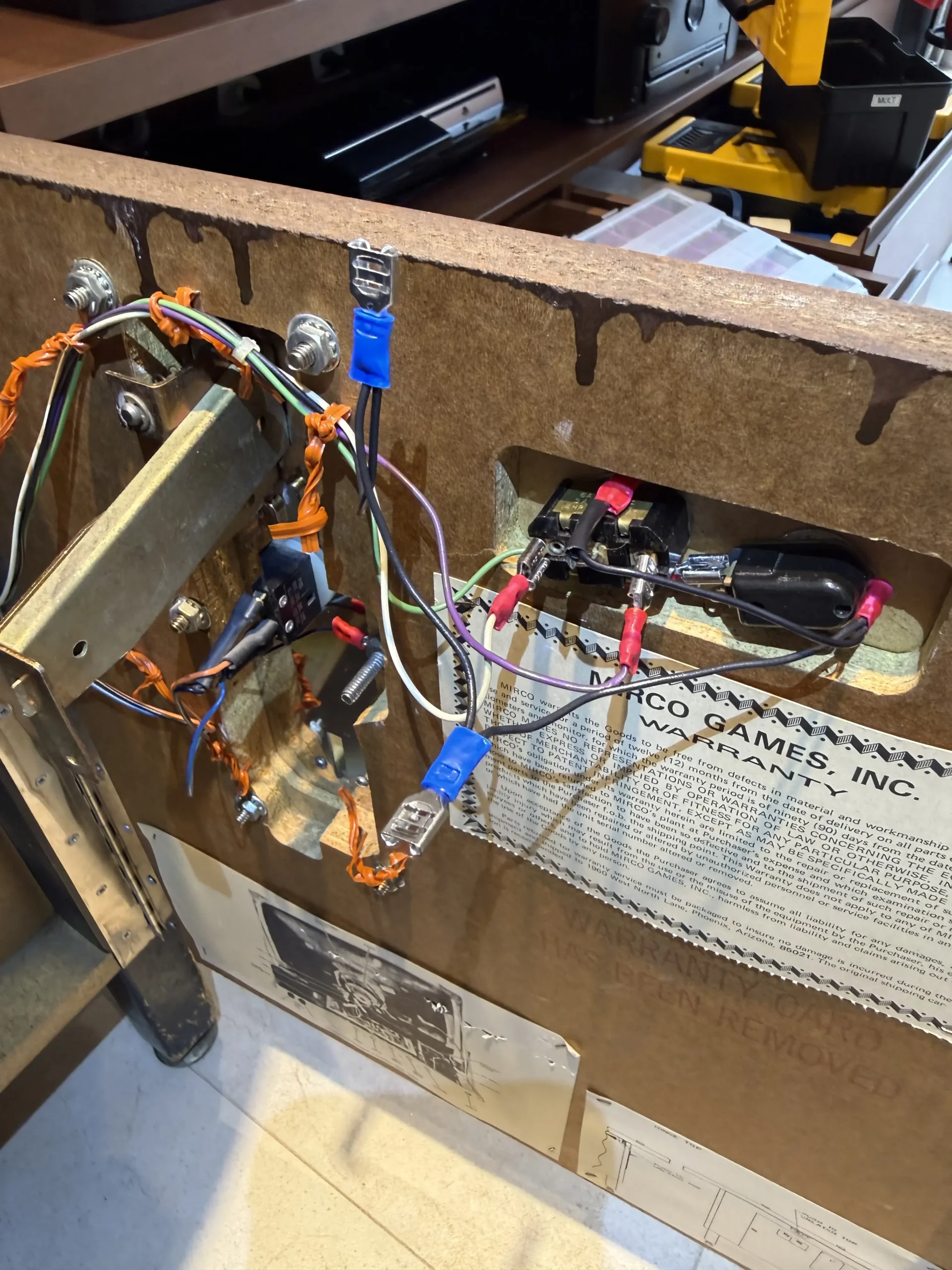

Com o problema diagnosticado, eu arranquei os conectores amarelos do curto fio neutro que conecta o botão de start ao select switch e substituí por conectores azuis, de menor bitola. A crimpagem se torna mais difícil, porém a fiação metálica entra mais apertada, garantindo o melhor funcionamento em cabos finos.

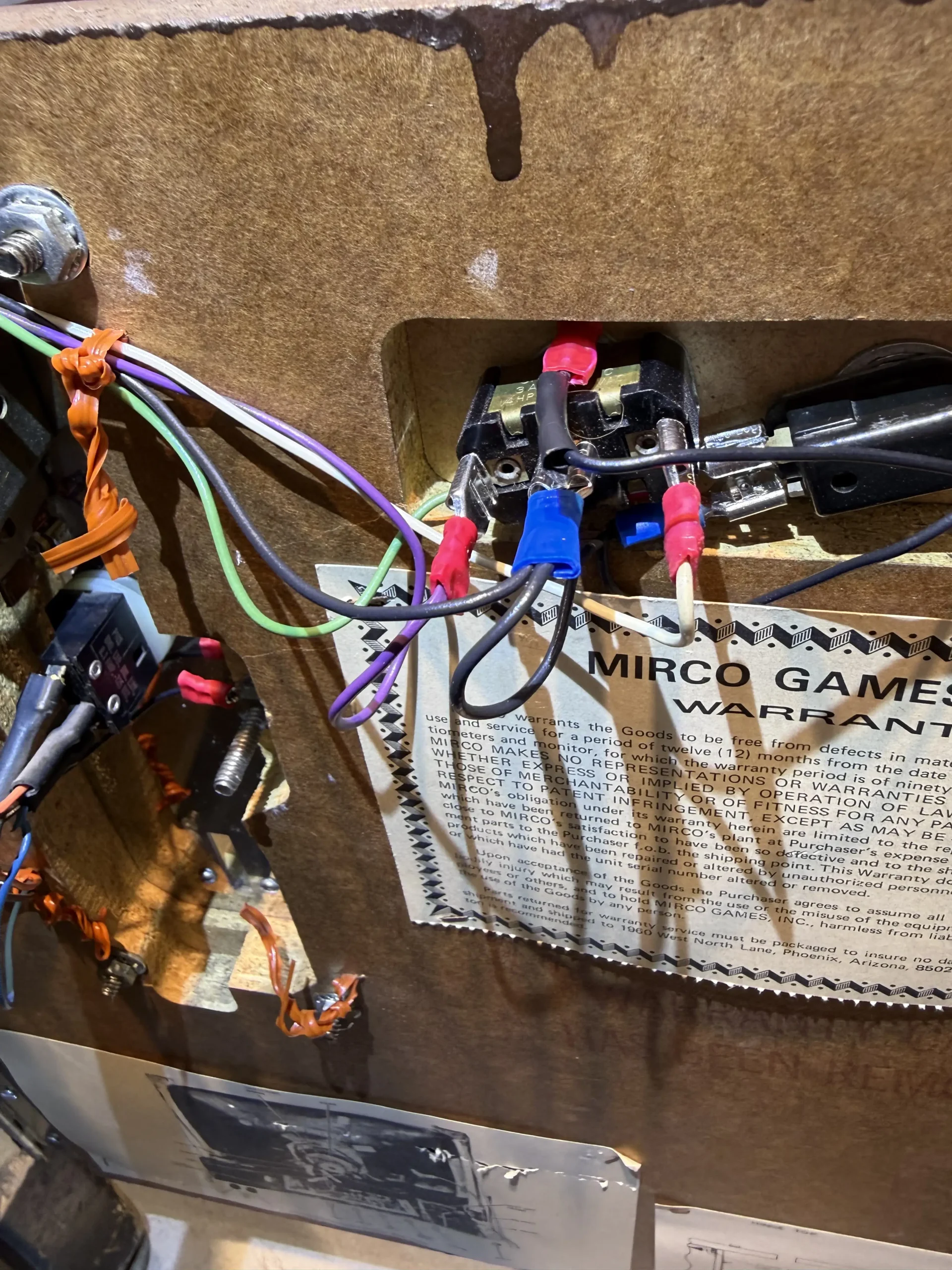

Outra coisa que aproveitei para fazer, para evitar ter que retirar o select switch, foi inverter os cabos violeta com branco, para que o lado de acionamento da chave ficasse corretamente alinhado com o adesivo indicativo do tipo de jogo.
O funcionamento do switch ficou perfeito, problema resolvido!
