Track & Field Cocktail #6: Reparos para Colocar em Funcionamento

Reparo da Base

Com a base parcialmente quebrada, o primeiro reparo do arcade Track & Field foi, naturalmente, a retirada dela para conserto.

Uma curiosidade que eu sempre tive foi entender o mecanismo de fixação da base, se era somente por encaixe ou se ficava solta. Descobri que, na verdade, existe um parafuso fixado em uma porca garra, de forma que é impossível retirar a base sem ter acesso ao interior do gabinete:

Com a retirada da base, o gabinete fica bem mais baixo e exige o uso de banquetas para jogar:

O reparo da base foi realizado mantendo as ripas de madeira originais e com a troca dos pés por um modelo disponível no Brasil:

O resultado ficou excelente:

Porta Emperrada

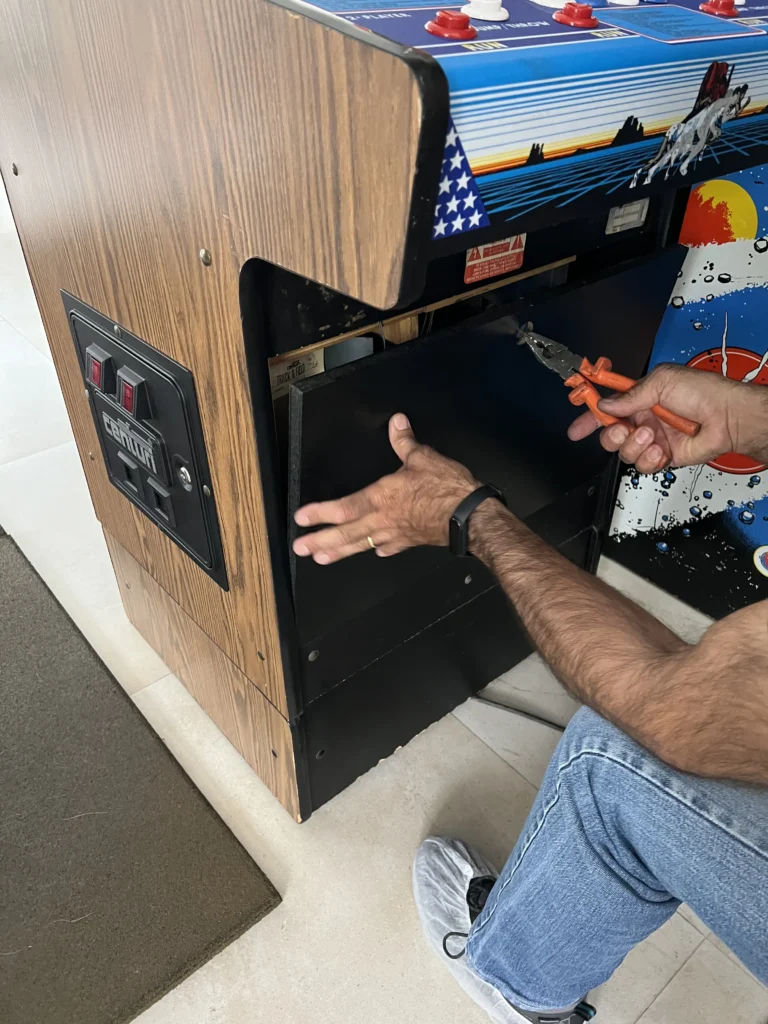

A porta de abertura do arcade estava completamente emperrada, algo que pode ser explicado por uma eventual deformação do gabinete durante a viagem ou o reparo da base. De qualquer forma, o procedimento foi abrir a porta, procurando não estragar a madeira original:

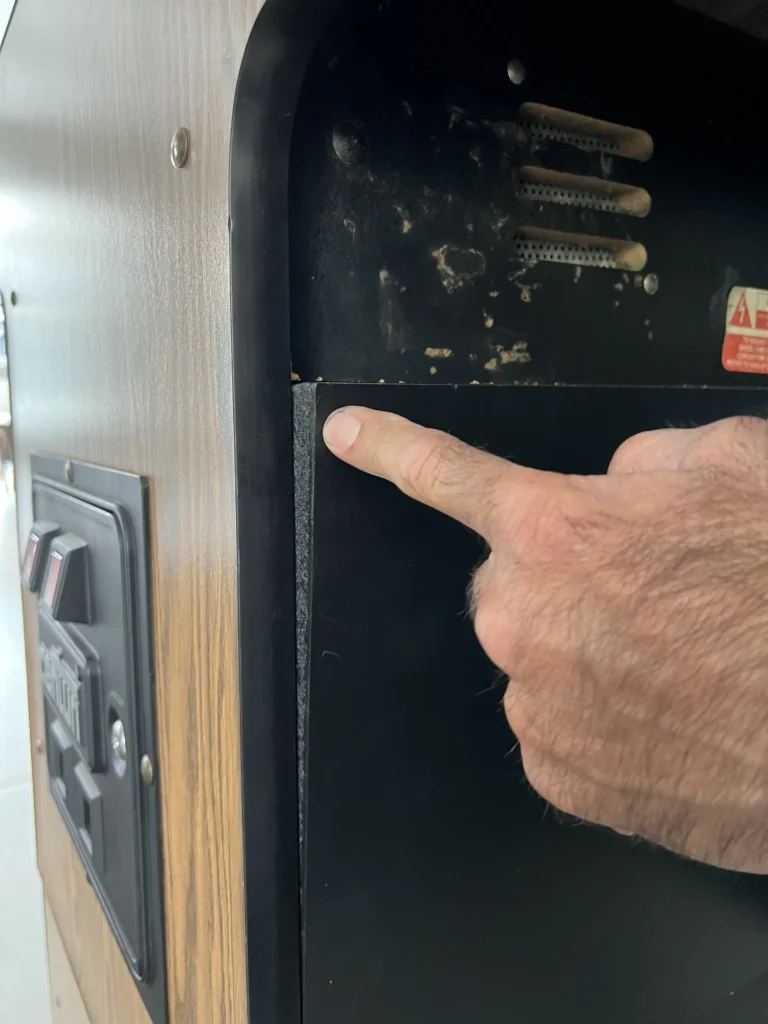

Depois, cortei uma ripa bem fina em toda a lateral da porta:

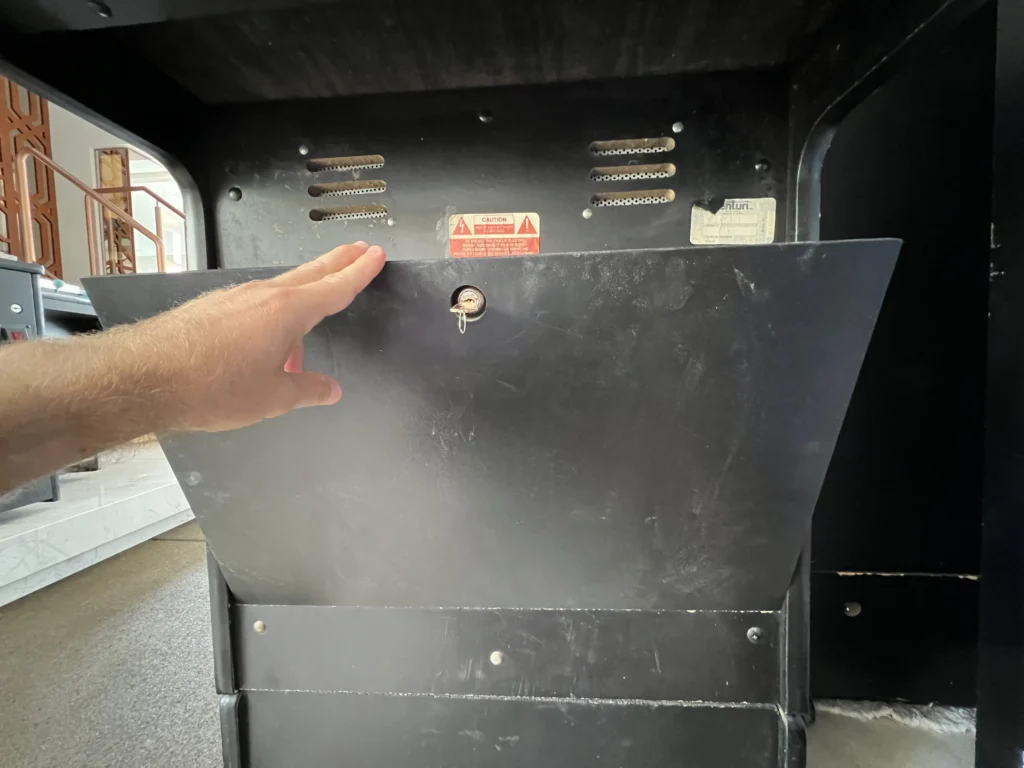

Abertura e fechamento: perfeitos.

Hyper Sports Rearranged Quebrada

No post anterior, a tentativa de ligar o arcade se mostrou falha, indicando algum dano na placa-mãe. Após resolver o problema da porta, o próximo passo foi retirar a gaiola onde fica o boardset (formado por 2 placas principais mais as placas auxiliares do kit Rearranged):

A gaiola é fixada sobre uma base de madeira que contém também a fonte chaveada:

A retirada do boardset revela o acesso ao monitor e, logo abaixo, o transformador de força e a ventoinha:

Ao abrir a cage, foi possível perceber uma das placas auxiliares do kit solta:

Uma inspeção mais cuidadosa revelou que vários pinos do conector de 42 vias estavam amassados ou quebrados. Não há conserto para isso, é preciso desfazer a solda e trocar todo o barramento:

Eu evito realizar trabalhos com muitos pontos de solda em PCBs, pois entendo que é preciso uma mão de obra mais especializada para isso. Portanto recorri ao meu amigo Daniel, do interior de São Paulo, o mesmo que me ajudou com o arcade Black Widow. O trabalho que ele realizou foi impecável:

Após inserir corretamente a placa auxiliar na PCB principal, mantive fora da cage para fazer os primeiros testes:

Finalmente, a máquina estava operacional! O teste inicial foi positivo, porém os botões de começo do jogo não estavam funcionando:

Testes com a PCB Original

Durante esse período da retirada da Hyper Sports Rearranged para reparos, aproveitei para fazer testes com a placa-mãe Track & Field original que veio com o arcade.

Esta imagem revela a evolução transcorrida em apenas um ano entre o desenvolvimento da Track & Field (à esquerda) e a Hyper Sports (à direita). Mesmo ignorando as placas auxiliares do kit Rearranged, é possível perceber claramente a maior complexidade do boardset do jogo mais recente, além do comprimento mais longo:

Fiz a instalação do boardset Track & Field na gaiola e arrumei os conectores de aterramento que estavam mal organizados:

A placa estava funcionando bem, porém apresentava um defeito bastante comum, chamado de “spriting”, quando alguns caracteres são substituídos erroneamente por sprites aleatórios:

Após jogar algumas vezes, a placa apresentou mais defeitos, e parou de funcionar. Possivelmente, ocorreu algum problema em cadeia. De qualquer forma, esta PCB já indicava que estava na hora de fazer uma revisão:

Como o objetivo era colocar o arcade para funcionar com a Hyper Sports Rearranged e não com a placa original, isso não seria um problema para este momento.
