Asteroids #10: Detalhes Finais

Após os últimos avanços, foi chegada a hora de revisar alguns detalhes e fazer pequenos retoques para finalmente concluir o processo de restauração do meu arcade Asteroids.

O Transistor 2N3055

Nomes de componentes eletrônicos são geralmente uma sopa de letras, porém alguns códigos em especial nós acabamos decorando por força do hábito, e da necessidade. O transistor 2N3055 é um desses.

Transistor 2N3055 - Muito Utilizado para Amplificação de Áudio

Comumente utilizado em placas de alimentação e reguladoras de áudio, como a A/R-01 do Asteroids e muitas outras, o transistor 2N3055 é um componente crucial para o bom funcionamento do arcade, sendo amplamente adotado na indústria eletrônica para amplificação sonora. Porém, sua falha durante a utilização do equipamento não somente impede o uso do arcade como também pode estragar e comprometer outros componentes.

Como se sabe, todo cuidado é pouco quando lidamos com arcades vetoriais, pois o monitor e o circuito de alta voltagem dos vectors são altamente sensíveis. Portanto, um transistor que queima durante o funcionamento pode até mesmo ocasionar uma cadeia de estragos no circuito do monitor.

O que ocorre é que, ao custo de muitas máquinas danificadas, descobriu-se recentemente que diversos kits de reparo da placa reguladora comercializados por um conhecido fornecedor de peças possuíam transistores falsificados.

Por este motivo, tal qual uma montadora que chama proprietários de carros para um recall, a comunidade de entusiastas criou em comum acordo a recomendação de que, como parte da manutenção de arcades, é importante substituir o 2N3055 das placas reguladoras por um modelo reconhecidamente de boa procedência. Este não é “recall público”, nem existe um local para isso, mas sim uma informação que está afixada em um fórum específico para colecionadores e entusiastas, e isto acaba caindo no conhecimento de quem se aprofunda no tema.

Conforme post anterior, eu havia reconstruído a placa reguladora com kits oriundos do fornecedor mencionado. Por isso, tive que fazer uma nova compra de um lote de transistores 2N3055, de um novo fornecedor – com boa reputação no mercado –, e comecei a substituí-los nas placas reguladoras de todos os meus arcades.

Geralmente, os transistores de chassis “tampa de garrafa”, como estes, são apenas parafusados. Porém, por segurança, na placa reguladora de áudio o procedimento envolve parafuso e solda, devido à necessidade de dissipação de potência.

Desta forma, fiz o reparo e aproveitei para utilizar uma nova versão de insulador, com melhor qualidade, fabricada em silicone. Quanto à qualidade da solda, admito que visualmente não ficou das melhores, porém estava funcional.

Transistor 2N3055 - Troca por Manutenção Preventiva - Recall

Luminosidade do Marquee

O marquee do meu Asteroids apresenta um brilho muito intenso. Esse aspecto pode ter sido ocasionado pelo desgaste natural das tintas, que deixa o material mais translúcido.

É fácil adquirir uma reprodução, porém elas são sempre fabricadas em plástico. Considerando o bom estado externo do meu marquee, sendo original em vidro, eu optei por mantê-lo sem alteração.

A intensa luminosidade, contudo, prejudicava um pouco o efeito de rastro deixado pelos vetores. Por este motivo, optei por instalar um switch externo que faz um bypass entre a alimentação de força e o reator da iluminação:

Arcade Asteroids - Switch Bypass da Iluminação do Marquee

Assim, consigo manter a melhor jogabilidade desligando a iluminação sempre que necessário.

Coin Lamps

Quase todo arcade antigo que não foi restaurado apresenta queima das lâmpadas dos dispositivos de moeda. É algo que, se for deixado, quase se esquece:

Eu considero uma das partes mais bonitas de um arcade justamente a característica de transparência desses dispositivos. Por outro lado, gosto de deixar como último passo da restauração: uma vez que as lâmpadas foram trocadas, é sinal de que o arcade está completamente restaurado.

Algumas exceções se fazem quando a porta de moedas não tem abertura externa, como em certos modelos cocktail da Atari. Nestes casos, o melhor caminho é trocar a lâmpada enquanto estiver mexendo na eletrônica interna – como fiz no meu arcade Missile Command, em que desmontei toda a eletrônica.

Trocar as lâmpadas de um arcade Upright, como o Asteroids, é algo realmente muito fácil de se fazer:

Arcade Asteroids - Coin Lamps Replacement

O Diagrama na Porta Traseira

Originalmente, muitos arcades vinham com um diagrama colado na porta traseira. Em geral, o desenho técnico trazia algumas orientações para configurações de dip switches, que mudam a quantidade de vidas, a dificuldade e outros ajustes do jogo, mas também para códigos de erro provenientes do modo de testes.

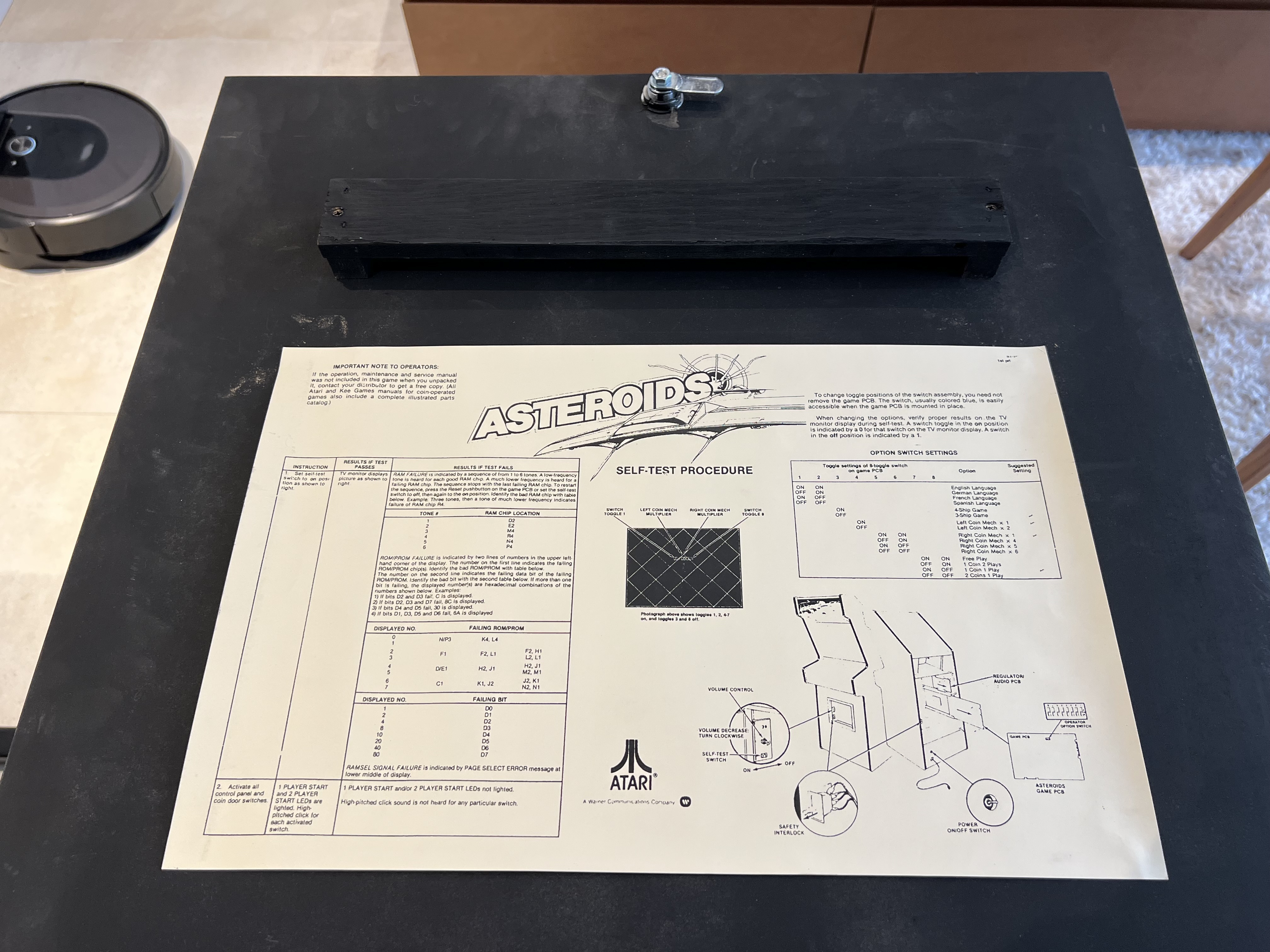

Arcade Asteroids - Atari - Back Door Diagram

O objetivo das orientações é, portanto, permitir o rápido diagnóstico de problemas, evitando ter que consultar o manual para questões relativamente simples.

Existem algumas reproduções destes diagramas sendo feitas por entusiastas. O processo consiste, primeiramente, em vetorizar ou limpar a imagem original. Geralmente a impressão é feita em papel A3 e esta é uma boa maneira de valorizar o gabinete de forma simples e rápida.

Eu adquiri uma destas reproduções e, como última etapa da restauração, centralizei e colei ela dentro da porta traseira, utilizando cola quente.
