Track & Field Cocktail #10: Leaf Switches e o Delicado Processo de Ajuste

Após finalizar toda a restauração estética e eletrônica do arcade Track & Field Cocktail, e durante as diversas partidas jogadas neste período de reparos, percebi que a imprecisão dos controles prejudicava muito a jogabilidade. Algumas vezes um botão falhava e era difícil acertar o ângulo ao segurar o botão central.

Os botões da maior parte dos arcades antigos funcionam através dos interruptores de folha de metal, chamados de leaf switches. Ao pressionar o botão, duas lâminas de metal com um acabamento em tungstênio fazem contato, acionando o comando.

Track & Field Cocktail Arcade Restore - Leaf Switches Repair & Adjustment

painel do gabinete do Track & Field modelo Cocktail pode ser facilmente aberto desde que não seja utilizado o parafuso de fixação. Eu optei por não usá-lo por questões estéticas (prejudica a arte-final do adesivo). Ao inspecionar o meu gabinete, foi possível perceber diferentes modelos de switches e button holders, o conjunto parecia “adaptado”:

Track & Field Cocktail Arcade Restore - Leaf Switches Repair & Adjustment

Nesta ampliação, vemos um tipo de leaf switch removível (centro, à direita) e outro que é fixo no suporte do botão (à esquerda), o que obriga a trocar toda a estrutura:

Track & Field Cocktail Arcade Restore - Leaf Switches Repair & Adjustment

Eu comprei leaf switches avulsos, de forma que poderia trocá-los somente nos button holders que permitissem a remoção:

Track & Field Cocktail Arcade Restore - Leaf Switches Repair & Adjustment

É possível fixar o chicote no leaf switch através de um conector elétrico, porém devido ao forte impacto que essas máquinas recebem (característica do jogo), é recomendável fazer a fixação com solda. Por isso, para trocar o leaf switch, a operação deve ser feita com soldador tanto para retirada do antigo como para fixação do novo.

Track & Field Cocktail Arcade Restore - Leaf Switches Repair & Adjustment

Para aproveitar os button holders com leaf switches fixos, eu os agrupei nos botões de seleção de 1 a 4 players, que não necessitam de precisão. Como servem apenas para iniciar o jogo, podem comportar um switch antigo.

Assim, o resultado do painel dos jogadores 1 e 2 ficou desta forma, com os suportes de botões fixos ao centro:

Track & Field Cocktail Arcade Restore - Leaf Switches Repair & Adjustment

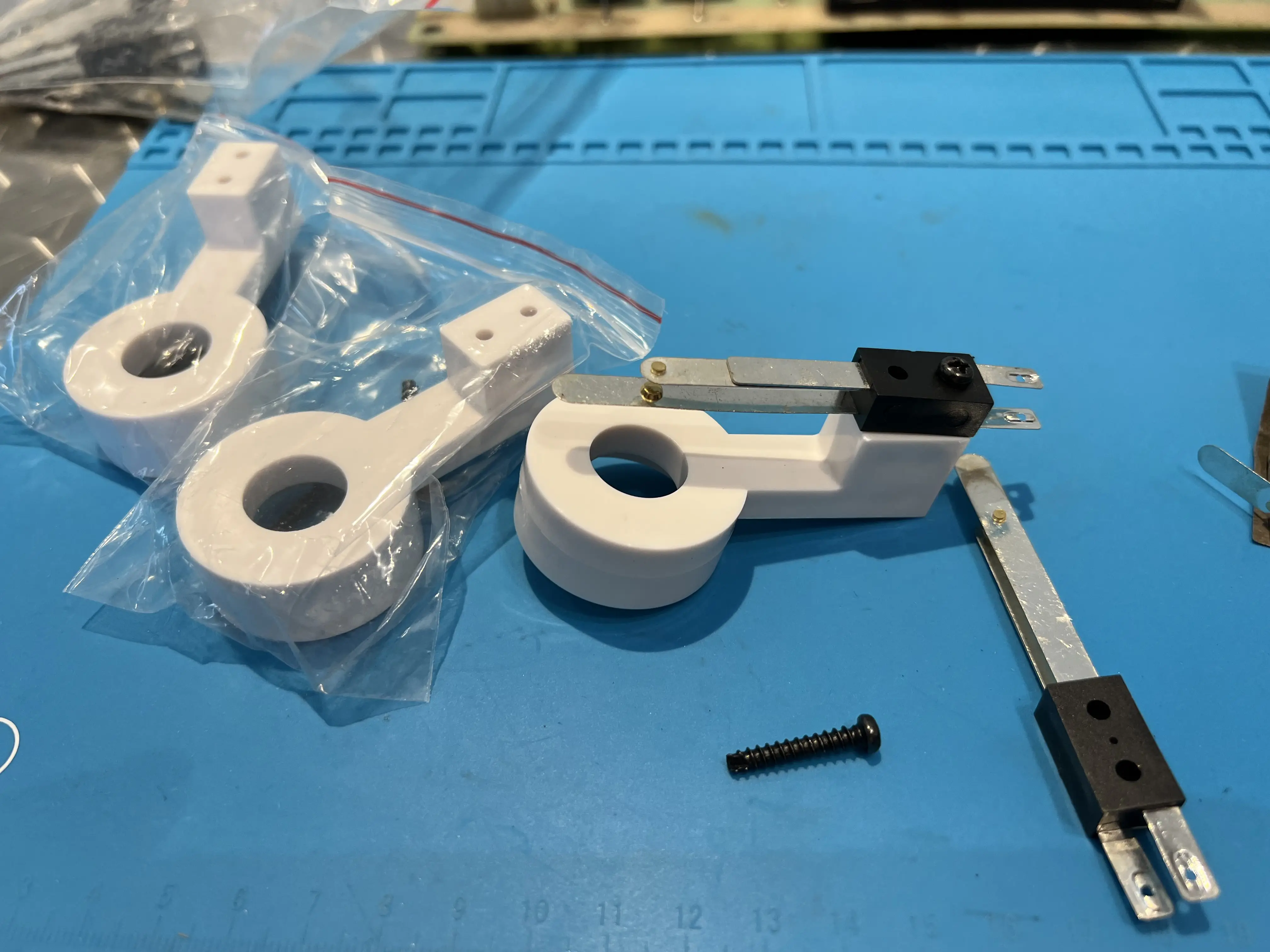

Em relação ao painel dos jogadores 3 e 4, faltaram alguns button holders com switch removível para concluir o processo. Porém, eu havia comprado alguns suportes avulsos para finalizar com qualidade esta mudança:

O resultado do segundo painel também ficou ótimo. Ele possui menos botões pois os comandos para início de partida de 1 a 4 jogadores ficam somente do outro lado. Na foto, é possível perceber os button holders novos à esquerda:

Track & Field Cocktail Arcade Restore - Leaf Switches Repair & Adjustment

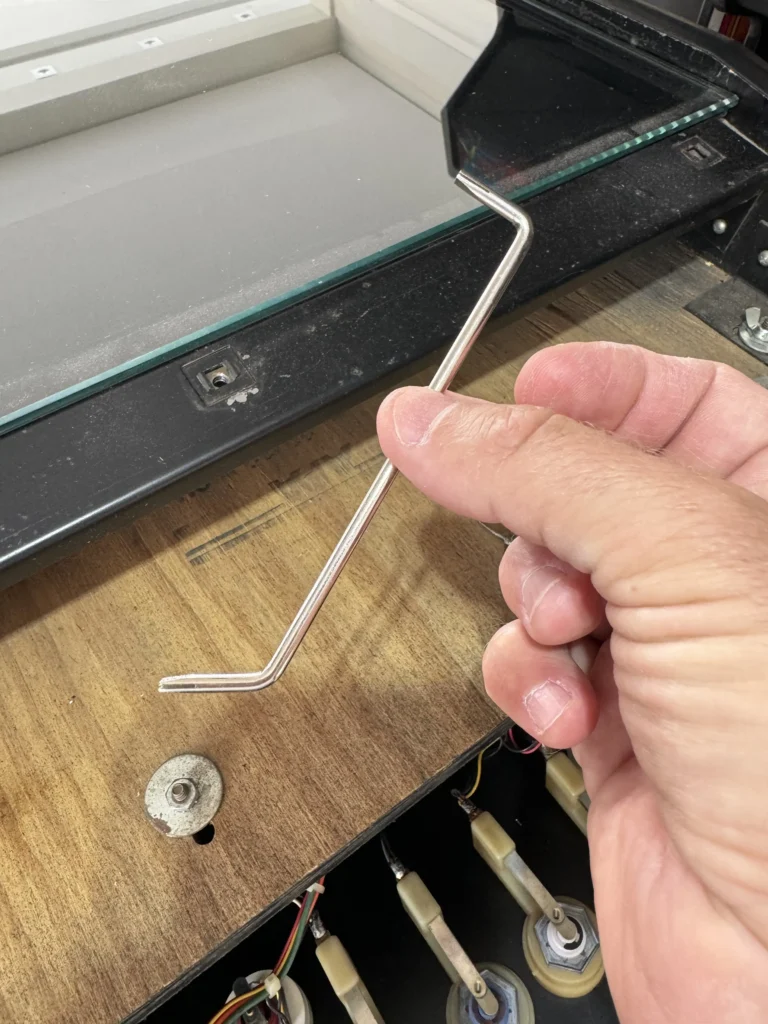

Uma ferramenta que ajuda bastante a ajustar as lâminas do switch é uma leaf adjuster tool. Com reentrâncias nas duas pontas, ela permite de maneira mais precisa regular a distância entre as lâminas, entortando-as levemente.

Track & Field Cocktail Arcade Restore - Leaf Switches Repair & Adjustment

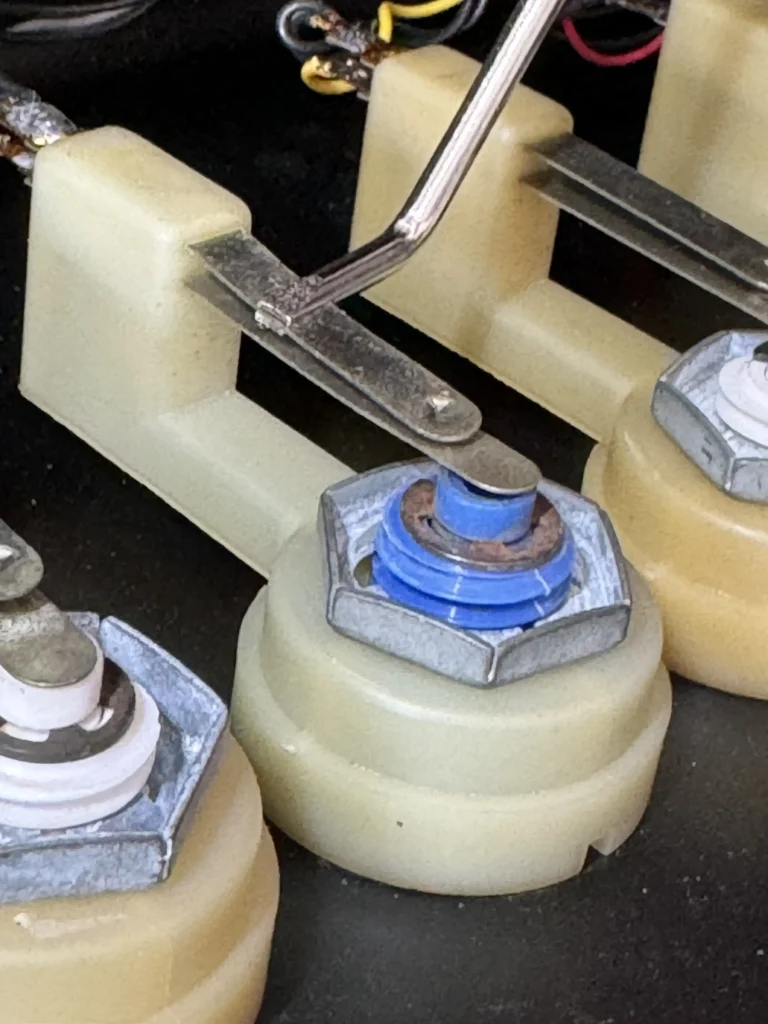

Os melhores resultados que eu consegui foram posicionando a ferramenta entre o centro e a base da lâmina, da seguinte forma:

Track & Field Cocktail Arcade Restore - Leaf Switches Repair & Adjustment

Substituições, soldas, ajustes: um trabalho lento mas compensador. No fim das contas, o arcade precisa mesmo é suportar a porrada do dia a dia (rs):

Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Hyper Olympic e a Febre das Olimpíadas, 01 – A Busca por um Track & Field Perfeito, 02 – O Longo Processo de Restauração Estética, 03 – Hyper Sports Rearranged: A PCB Definitiva, 04 – Finalização da Restauração nos Estados Unidos, 05 – Danos Causados pelo Transporte, 06 ­– Reparos para Colocar em Funcionamento, 07 – Ventoinha, Cabo de Força e Fixações, 08 – PCB Cage e Bugs da Hyper Sports Rearranged e 09 – Acabamento: Acrílico, Vidro, Moldura e Monitor.

O próximo post é o 11 – Hyper Sports Rearranged na Prática.
