Video Pinball #20: Upgrade da Iluminação UV
A luminária UV, ou luz negra, do arcade Video Pinball, da Atari, é posicionada de maneira que não ilumina por igual todo o playfield. Foi a forma que a Atari encontrou de esconder a lâmpada para que não possa ser vista pelo jogador, um preciosismo que acaba prejudicando a qualidade de iluminação.

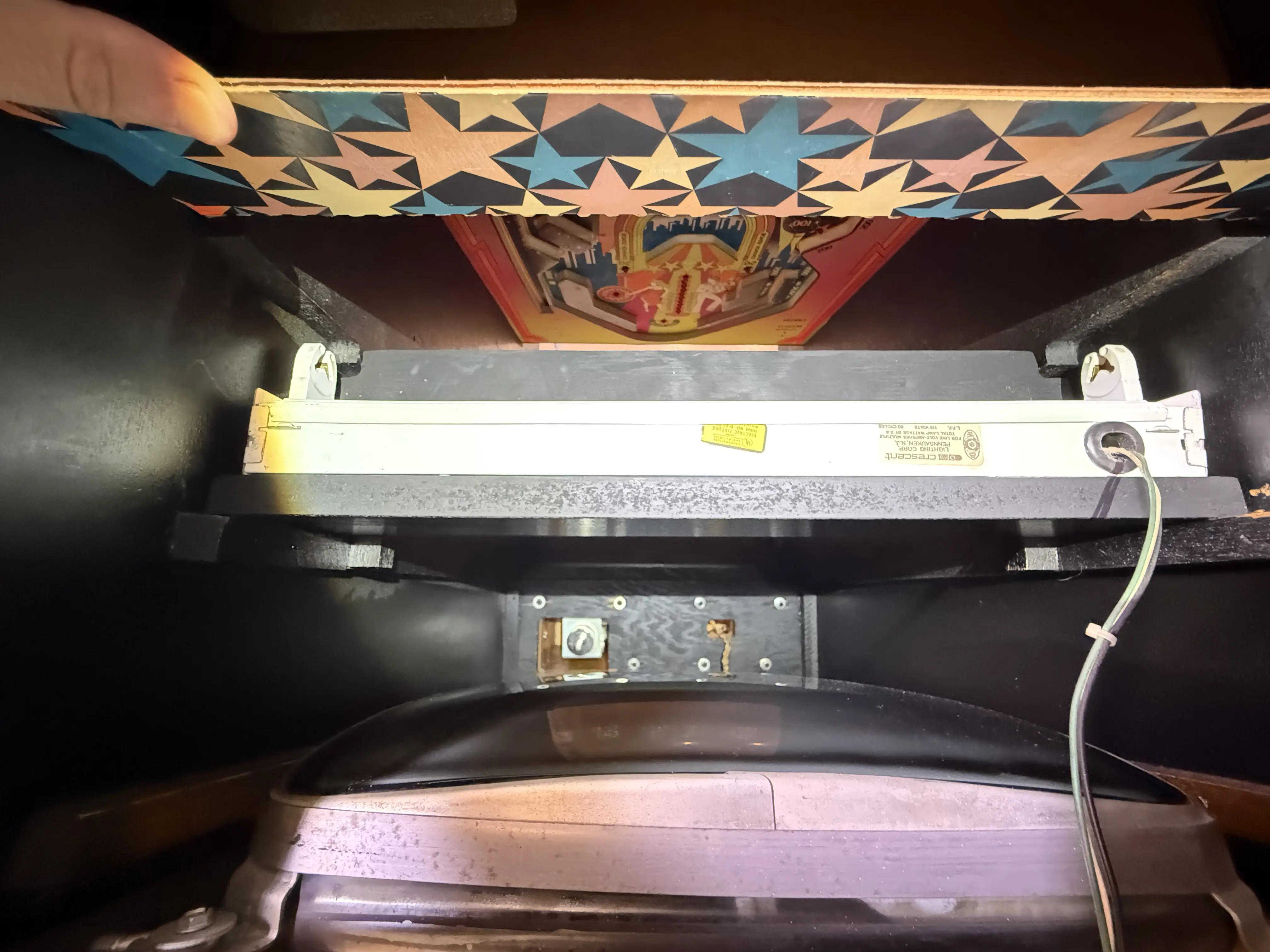

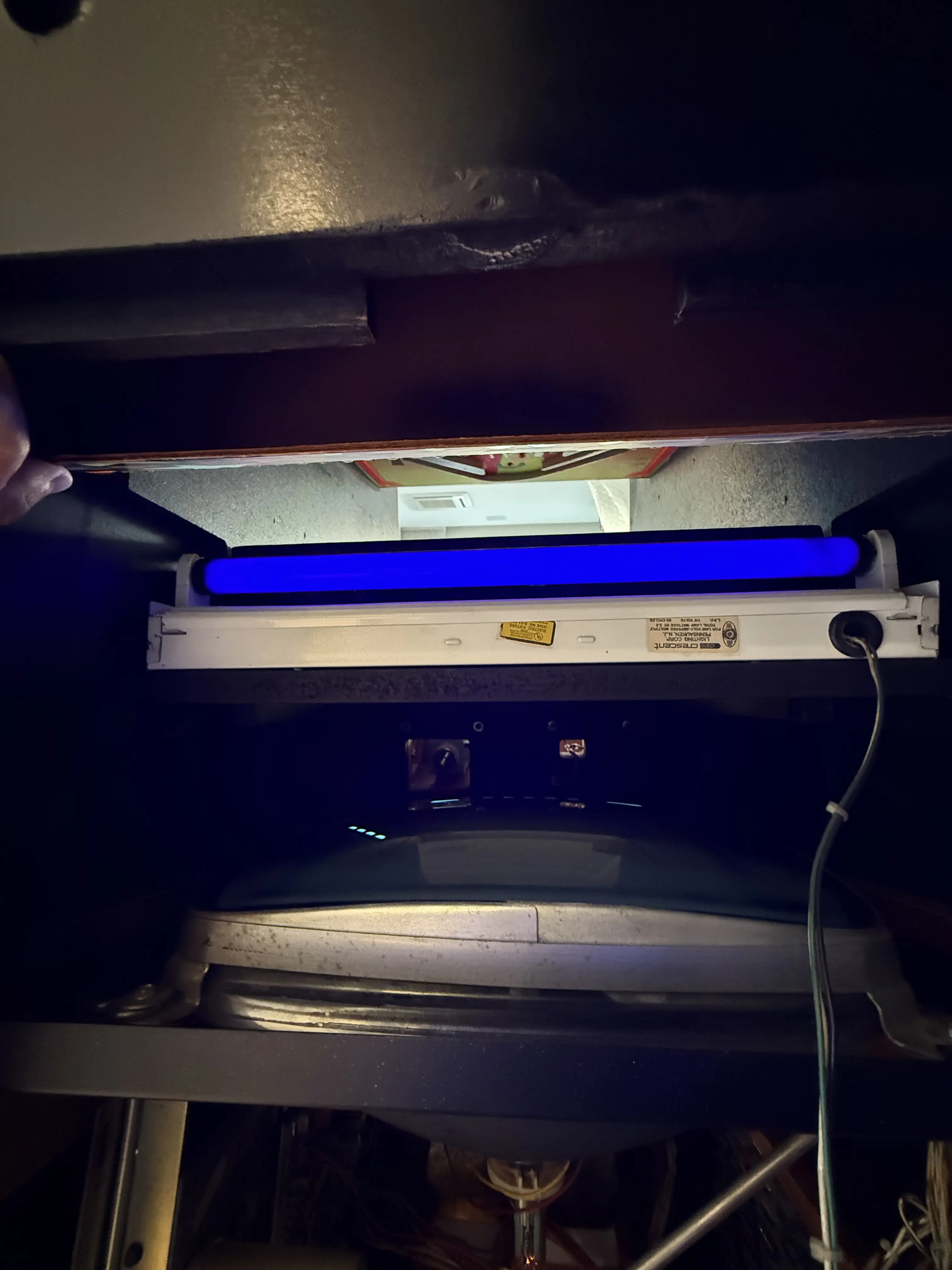

A forma de esconder a luminária se dá através da madeira que fica ligeiramente mais alta que a lâmpada. Na foto anterior, a luminária está sem a lâmpada propositalmente para permitir uma melhor visualização da madeira.

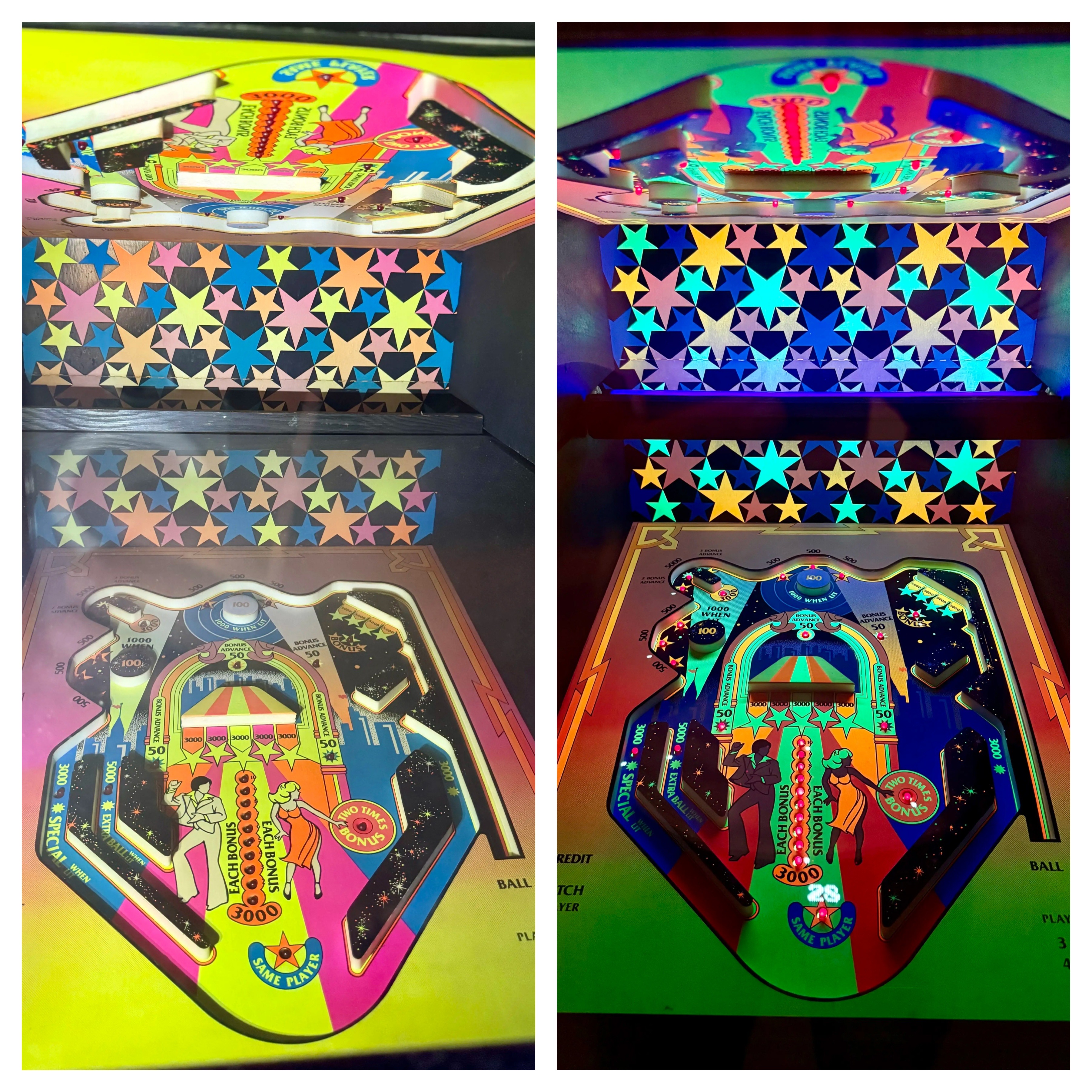

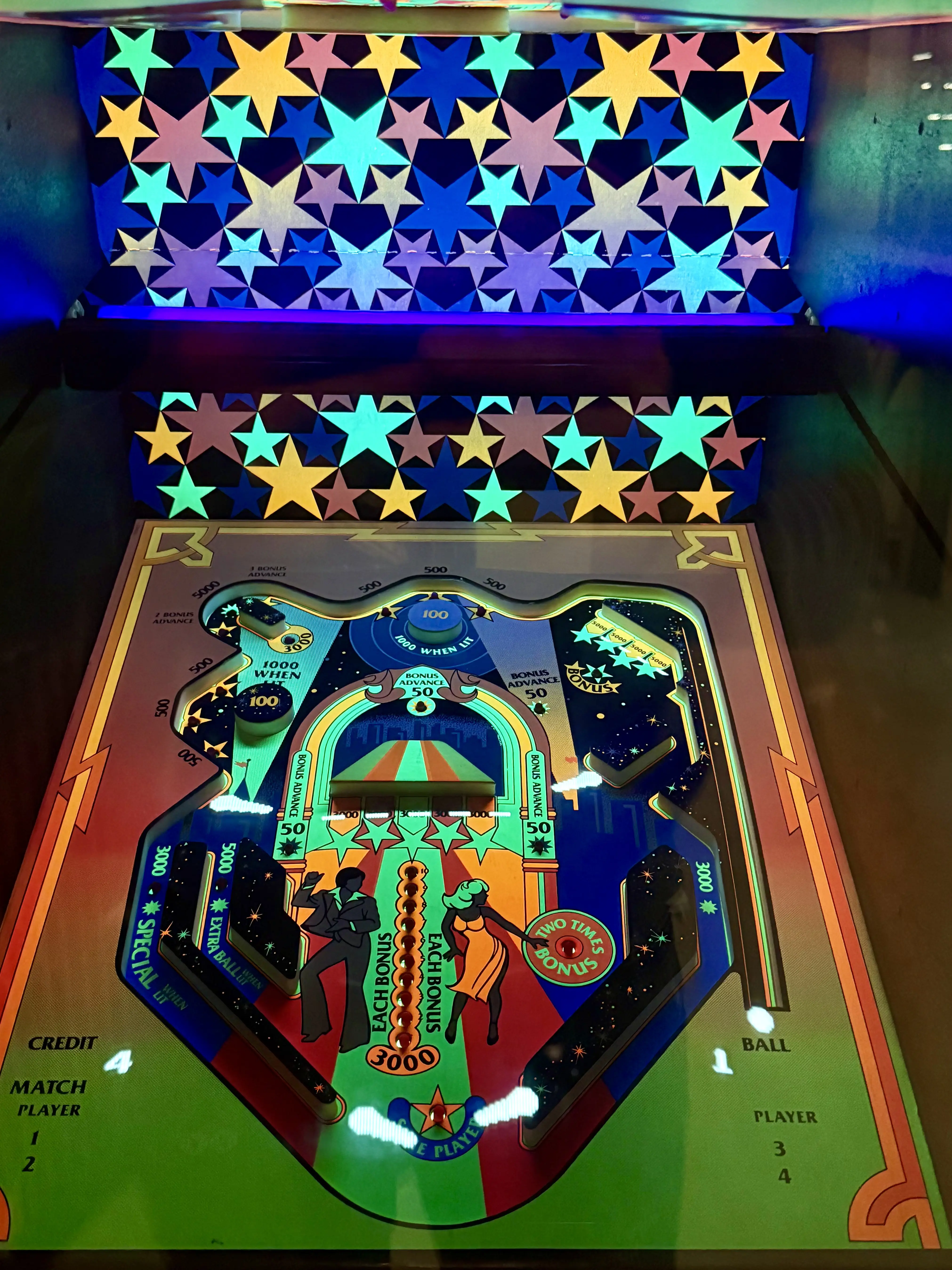

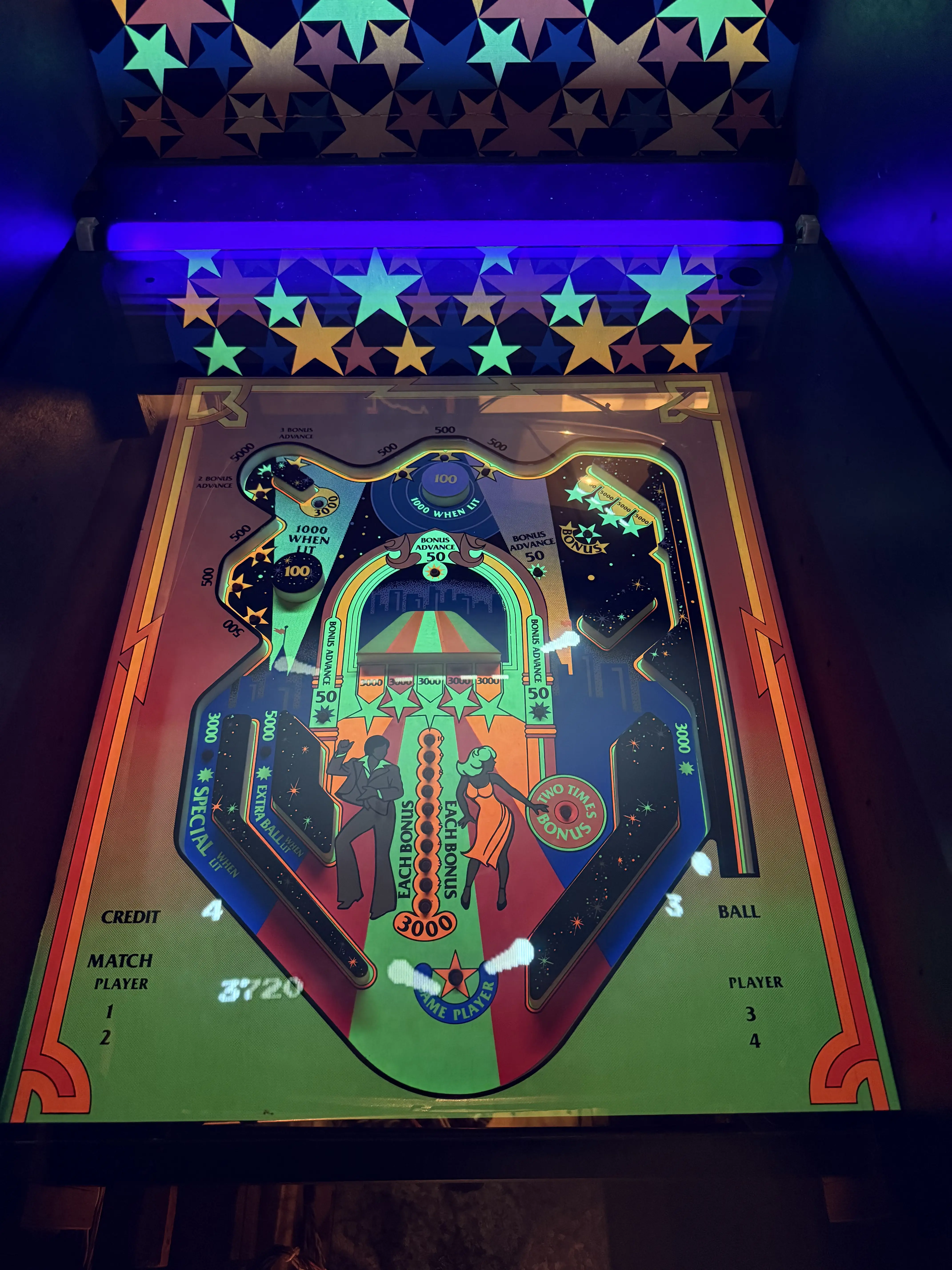

A luz negra, quando ligada, modifica completamente as cores do playfield. A imagem a seguir mostra o playfield iluminado com uma lâmpada branca e, ao lado, com a luz negra.
O teste para entender a profundidade de iluminação necessita de 2 pessoas. Uma, na parte de trás, inclina a luminária em direção à frente do gabinete. Acompanhe o resultado:
Na fotografia, a diferença é ainda maior e pode ser captada perfeitamente. Acompanhe as legendas das fotos a seguir para entender.

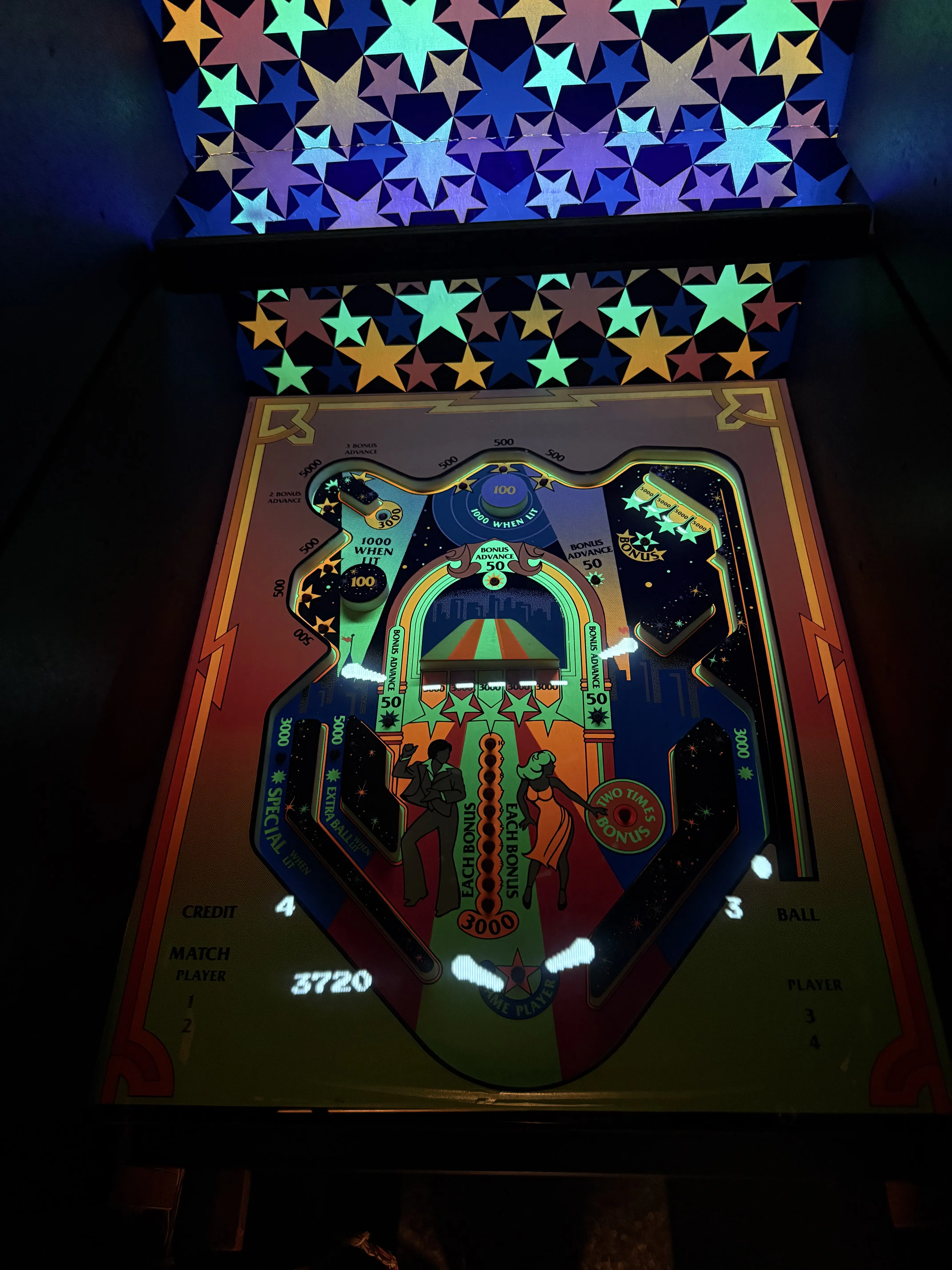

- Foto 1: posição original de fábrica, comum a todos os Video Pinballs. Na minha opinião, evidencia um pequeno erro de projeto, uma vez que a parte inferior do playfield é muito escura.

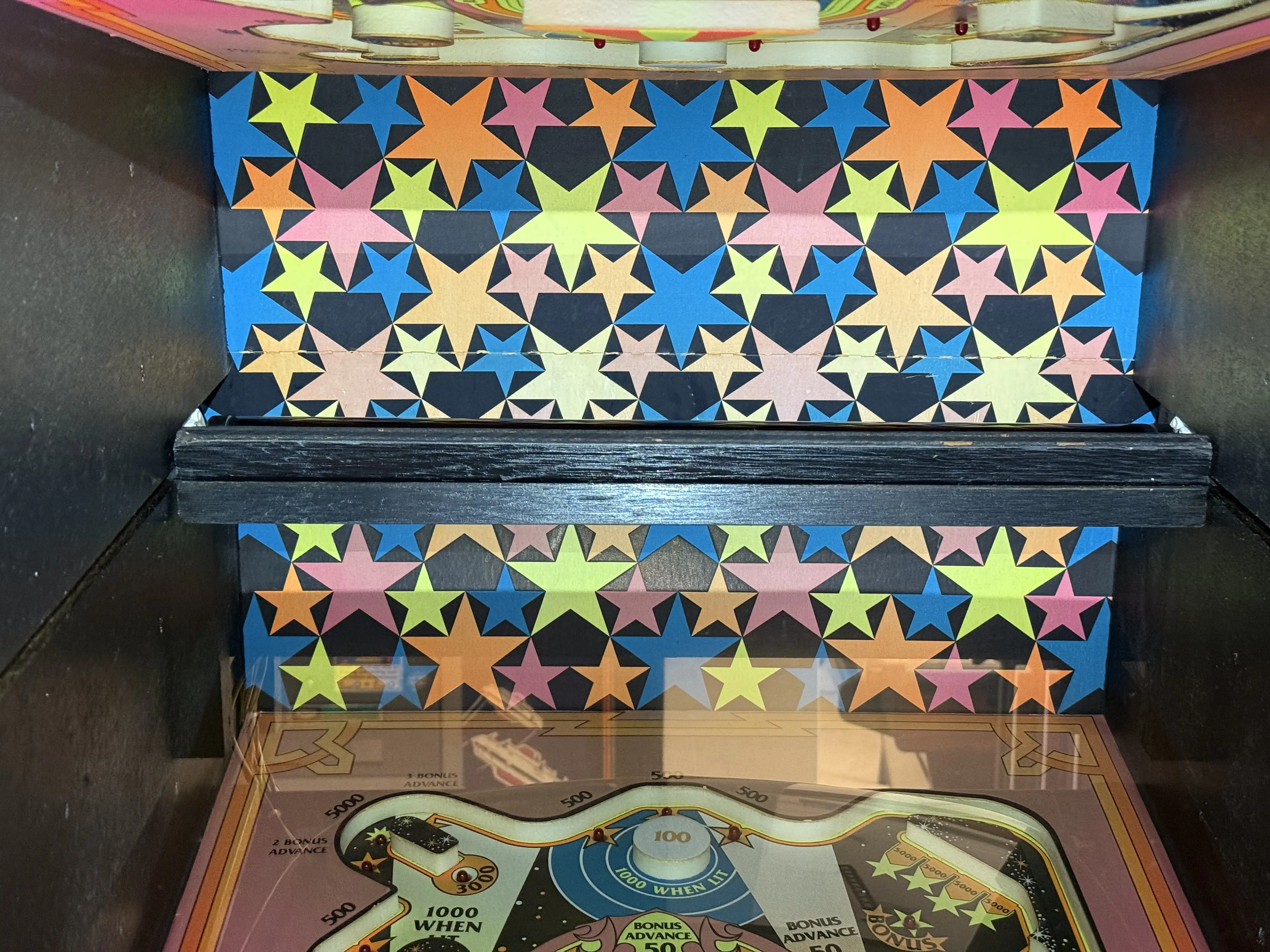

- Foto 2: sem inclinar a luminária, inverter o lado dela, de maneira que a madeira que protegia a incidência direta fique voltada para trás do gabinete. É possível visualizar muito bem a lâmpada e o playfield é bastante iluminado, porém a falta da proteção causa um reflexo muito forte no espelho, uma vez que a luz negra também irradia em direção à sua superfície, atrapalhando a visibilidade do jogo.

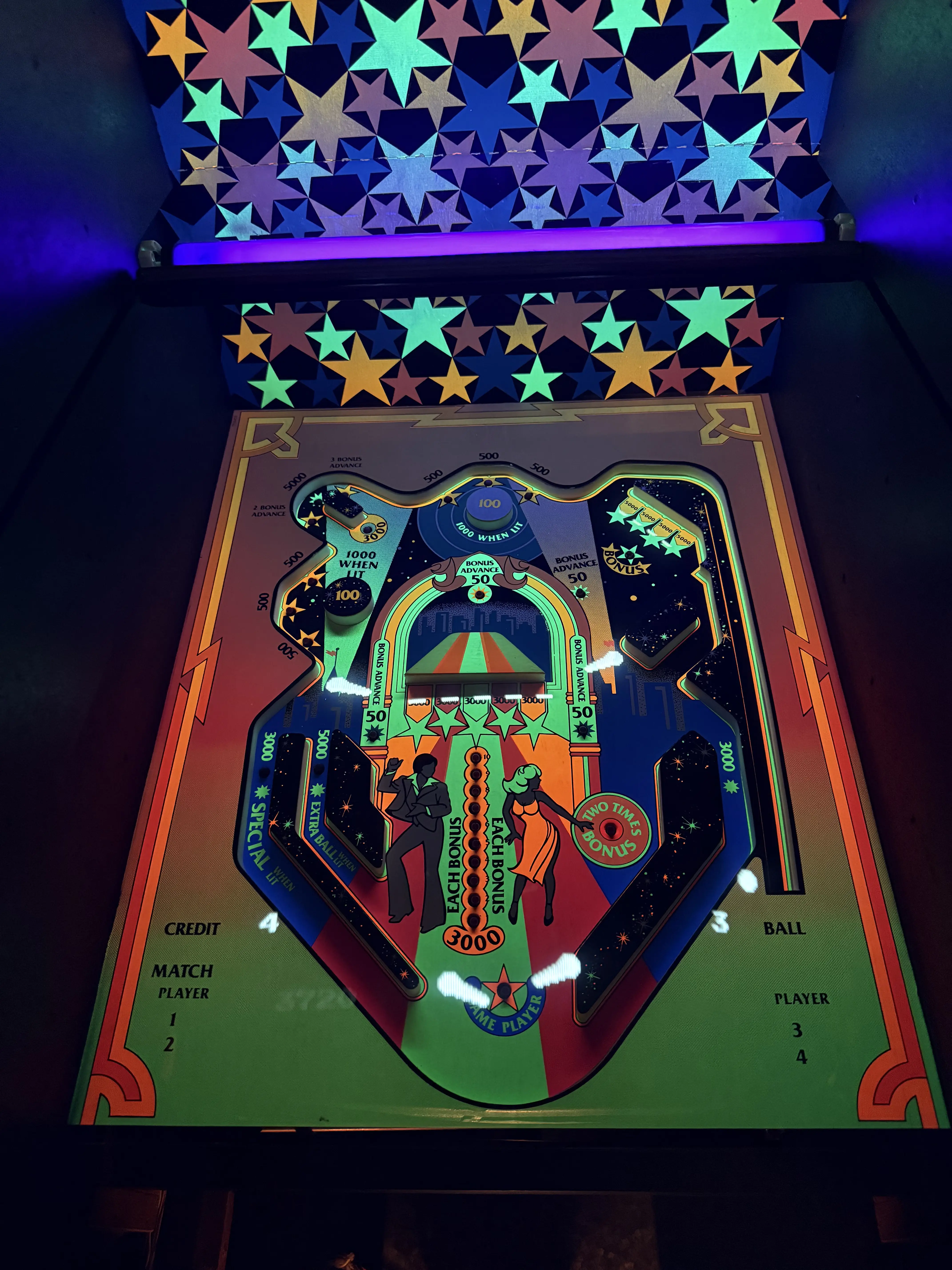

- Foto 3: mantendo a luminária em sua orientação original, ela é inclinada em direção à frente do gabinete. A madeira de proteção continua ali, de tamanho suficiente para impedir a irradiação em direção ao espelho. Já a inclinação da lâmpada consegue causar a reflexão adequada do playfield que fica no teto do gabinete, iluminando por igual todo o tabuleiro. A imagem fica mais nítida.
Solução: Cunha 3D

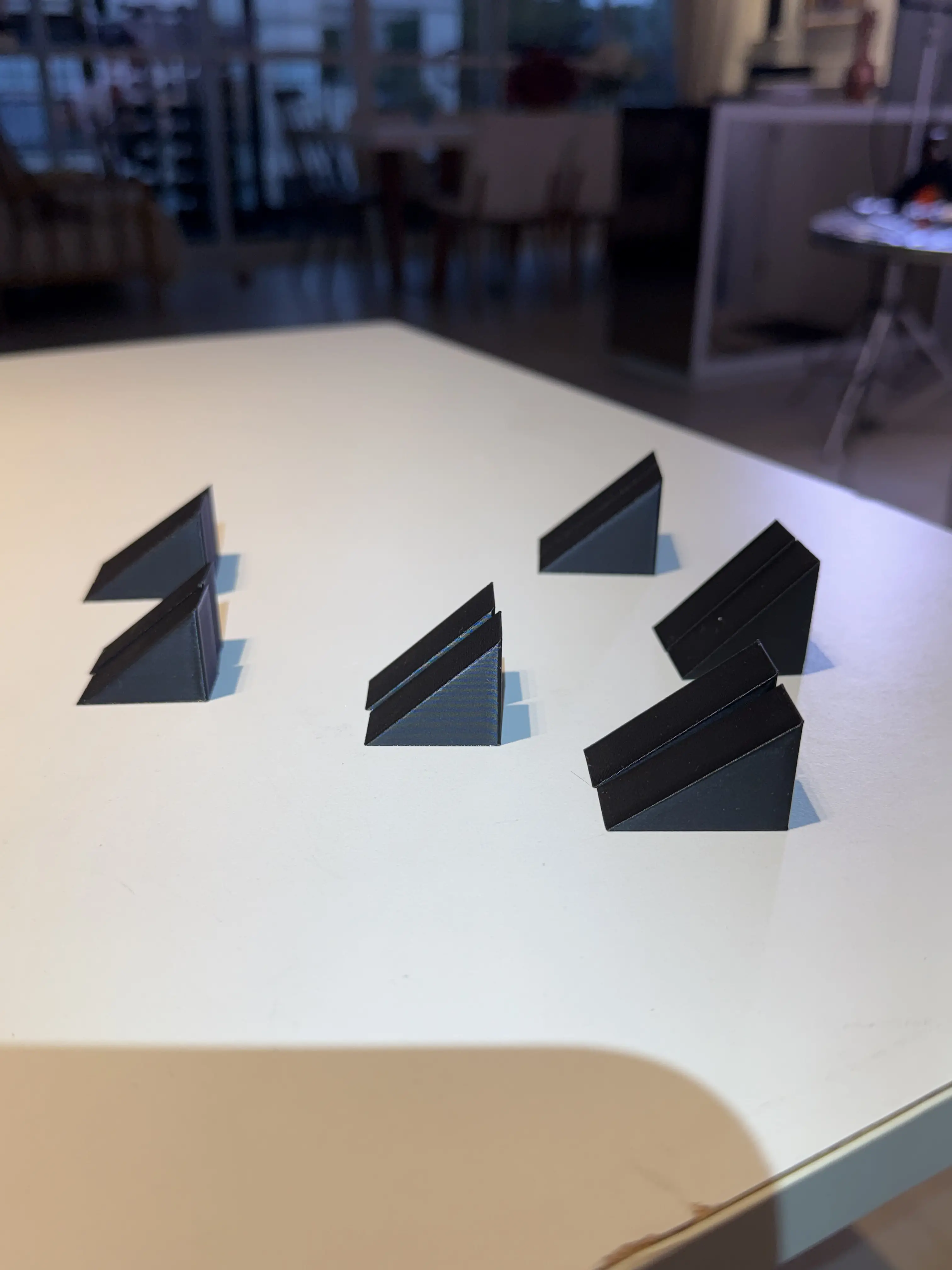

Com a ajuda da Magic Hologram, resolvemos imprimir uma cunha na impressora 3D para possibilitar manter a inclinação da luminária. Ocorre que o local do gabinete é de difícil acesso e torna muito difícil medir adequadamente as dimensões do triângulo para entender a angulação perfeita. Desta maneira, começamos a fazer diversas tentativas:

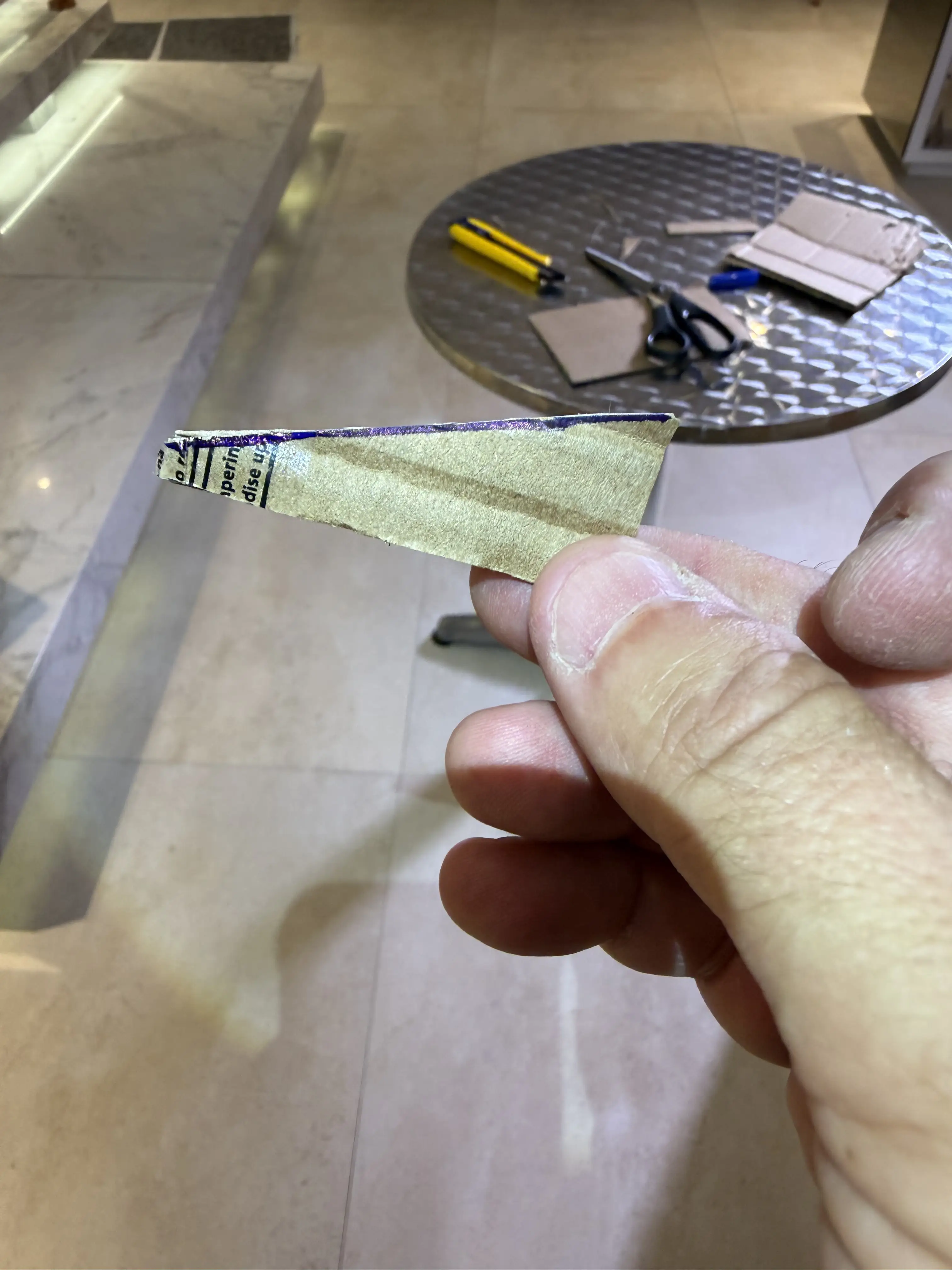

Eu até mesmo tentei tirar um gabarito em um pedaço de papelão, mas é difícil obter precisão, e o resultado ainda não foi bom:

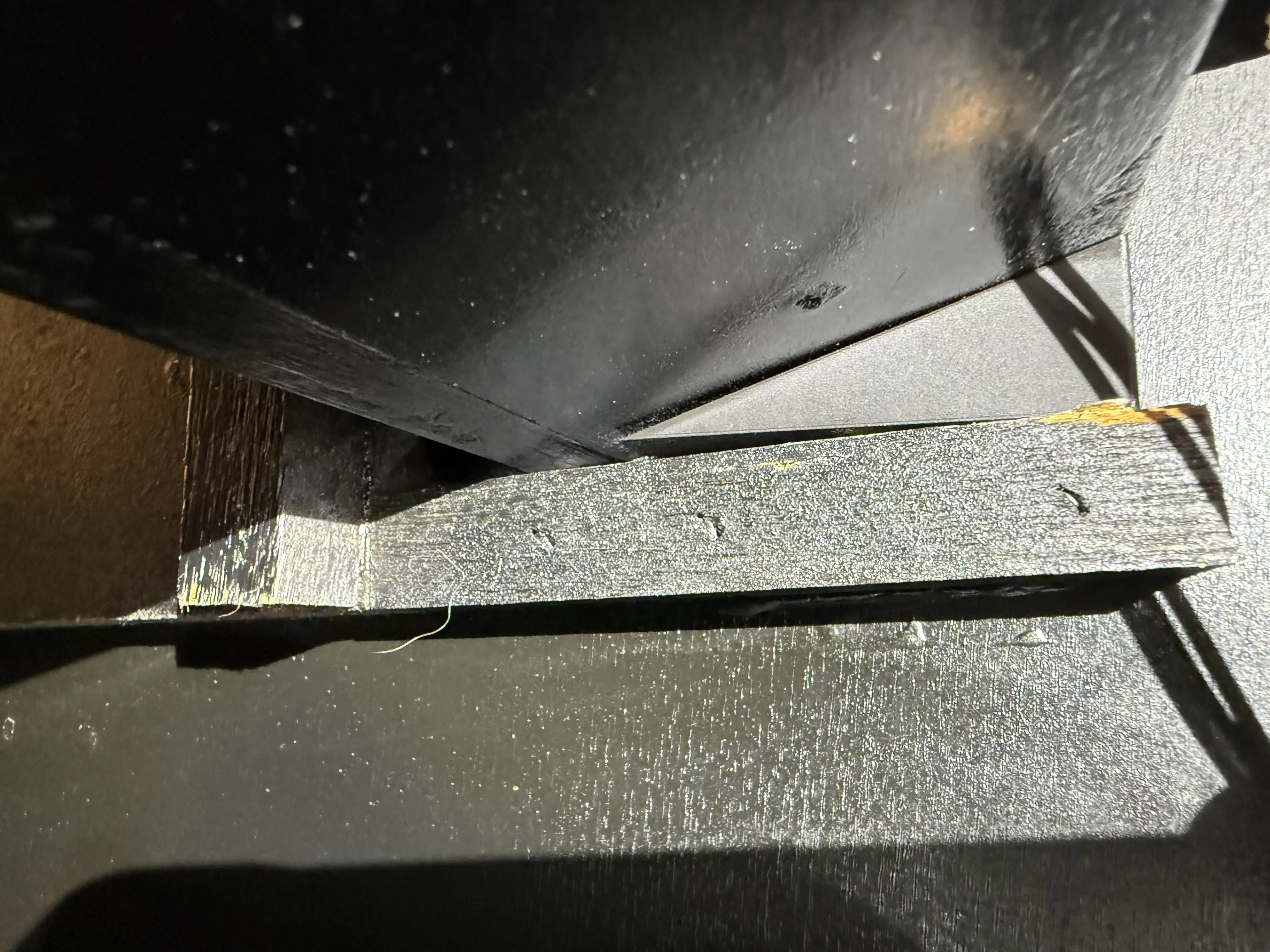

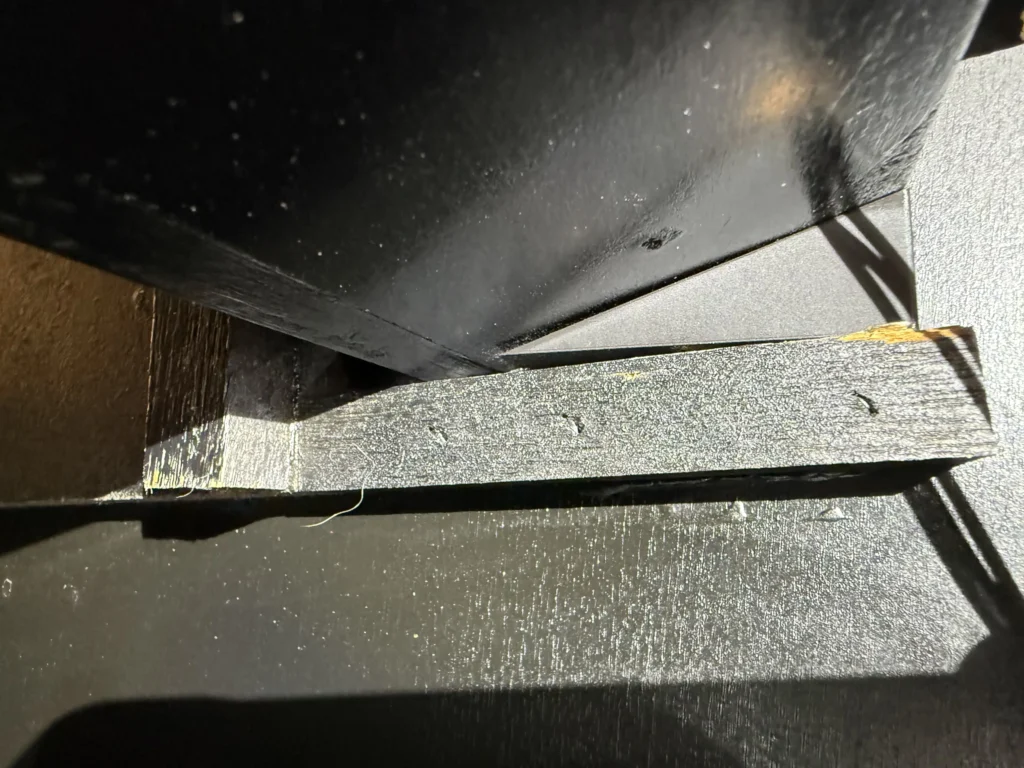

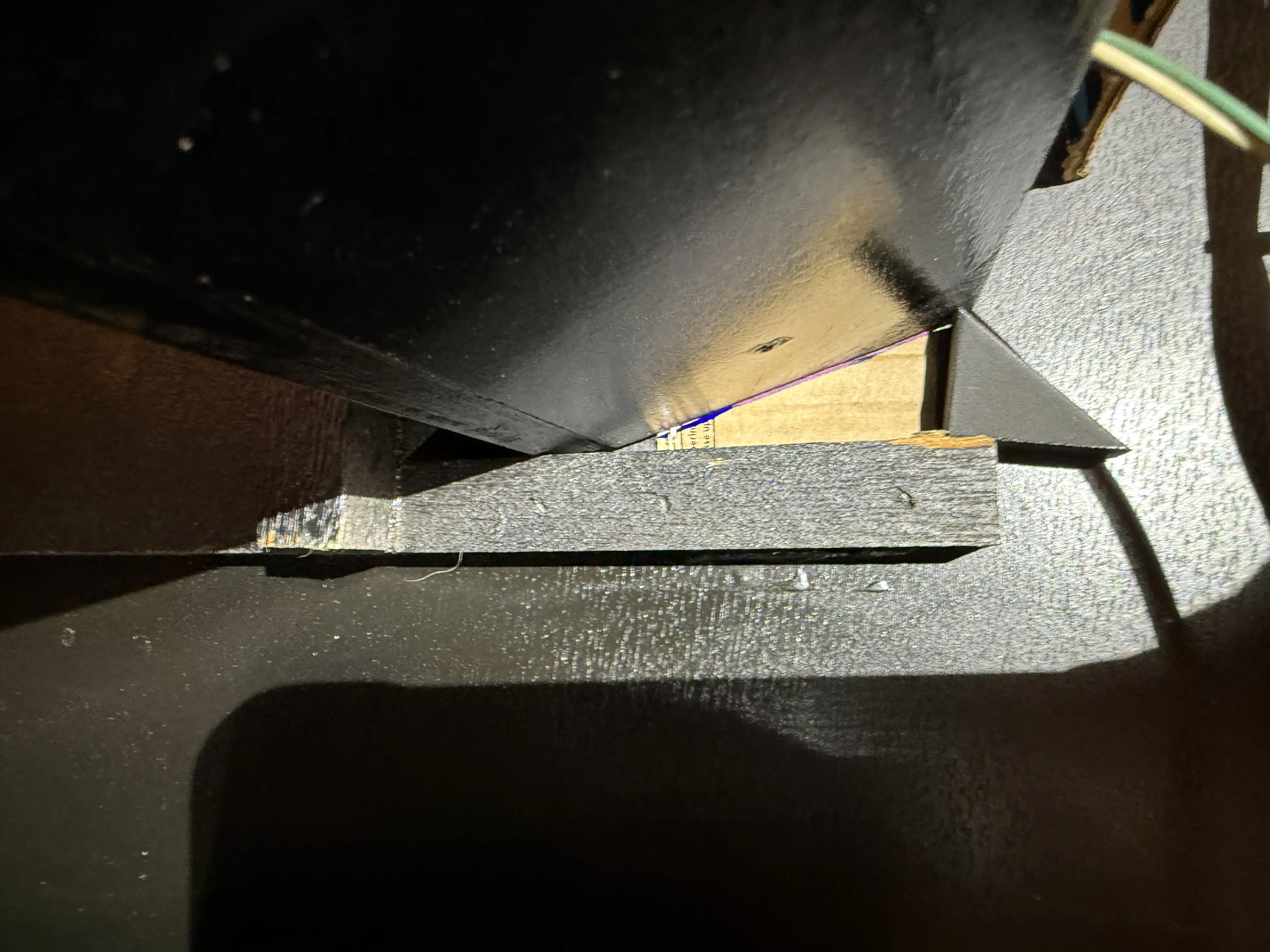

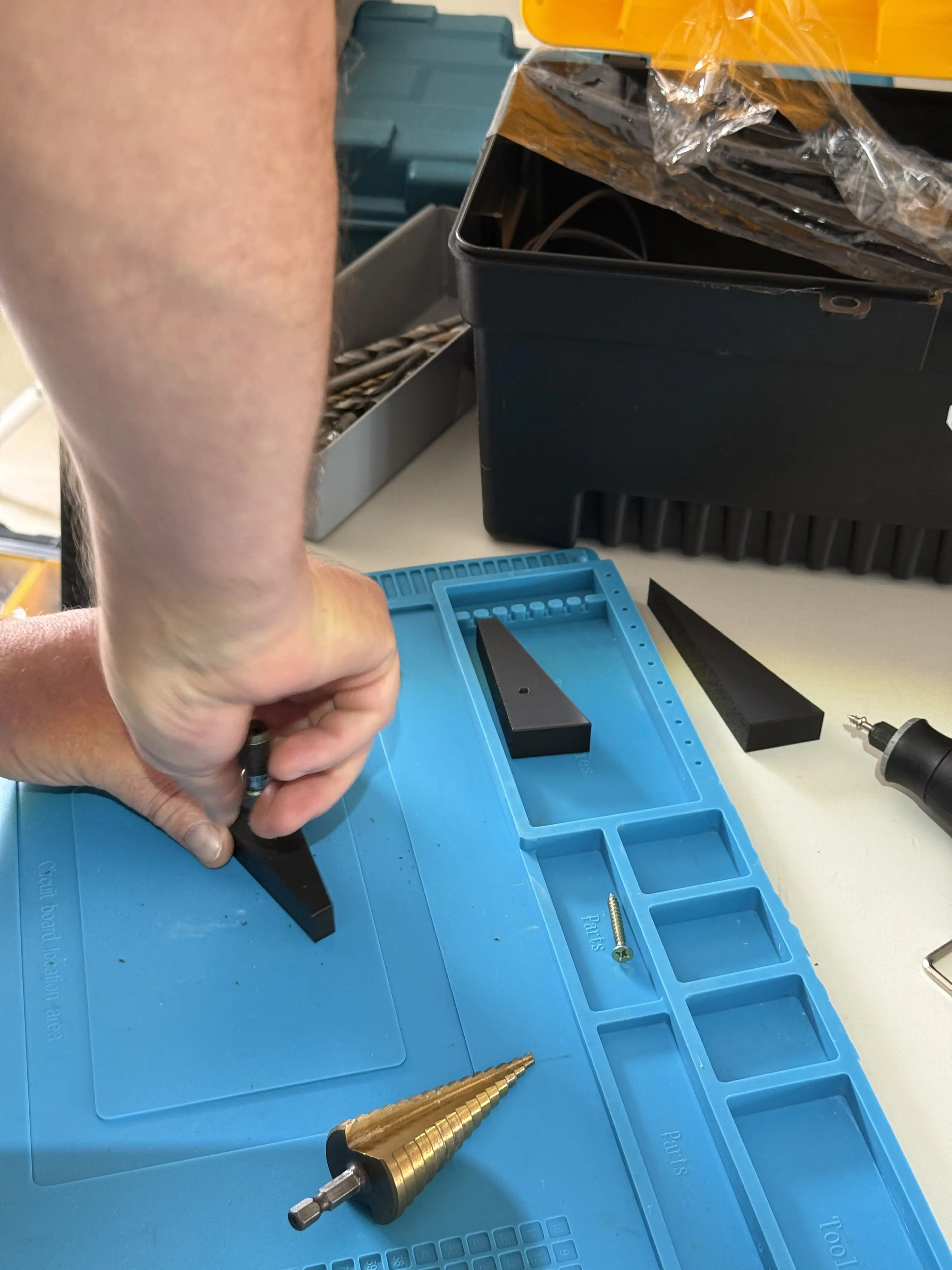

Com mais algumas tentativas e erros, finalmente conseguimos determinar as dimensões corretas da cunha com um acerto de “quase” 100%. Resolvemos furar as peças para fixá-las nas laterais do gabinete:

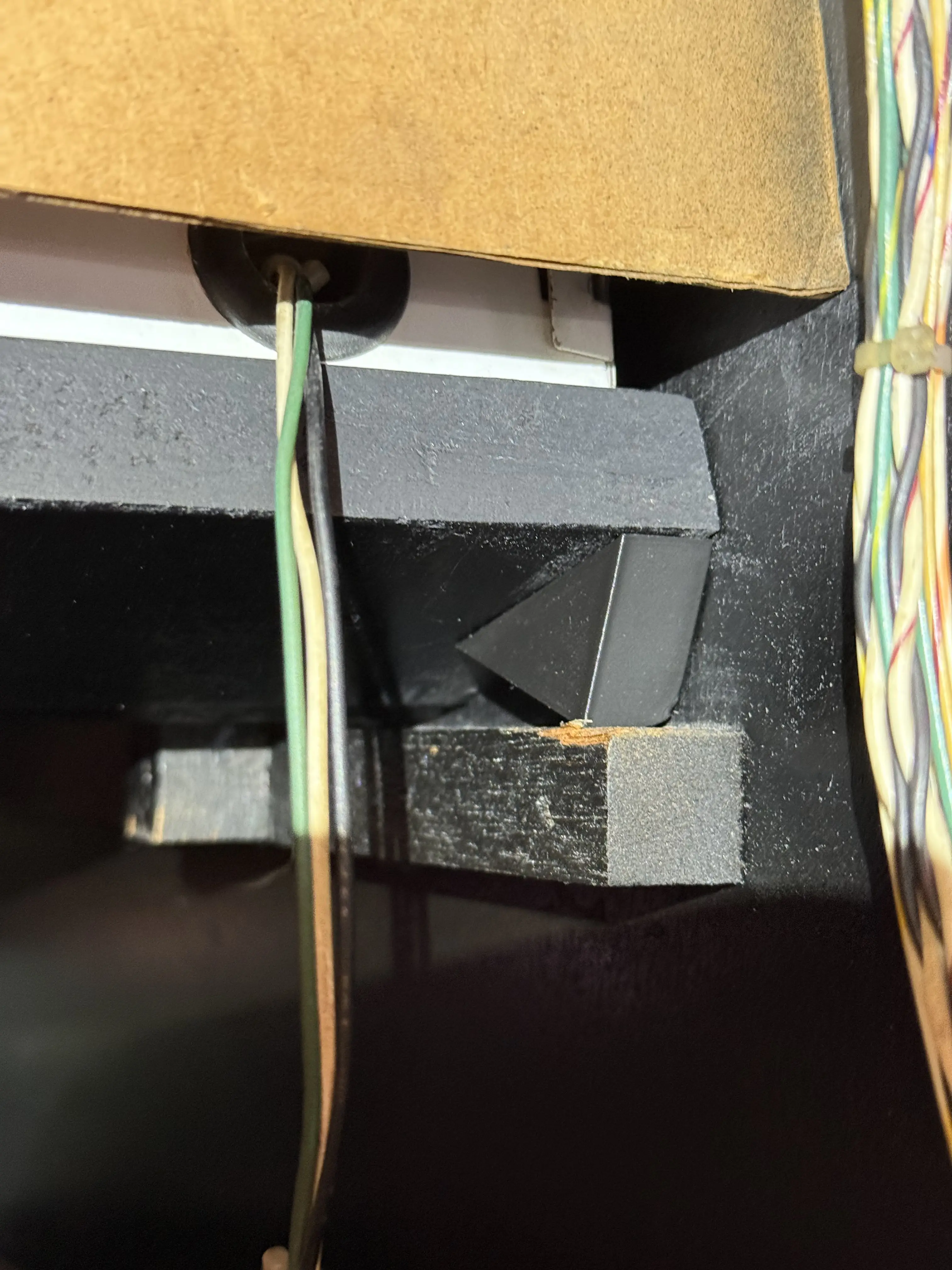

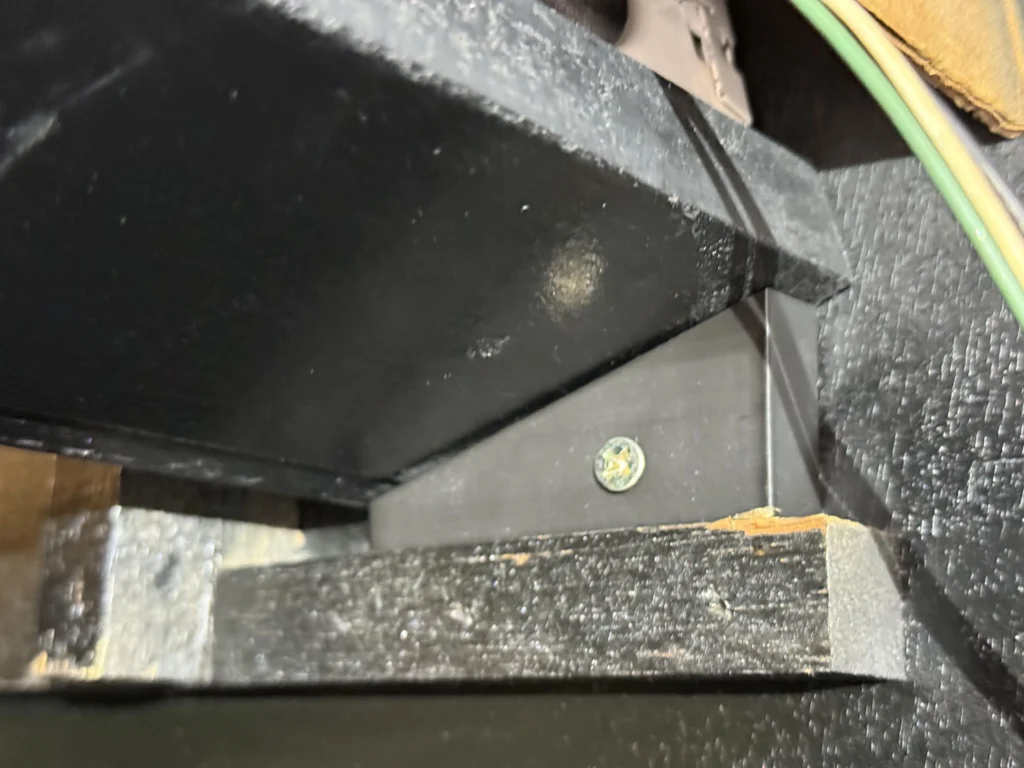

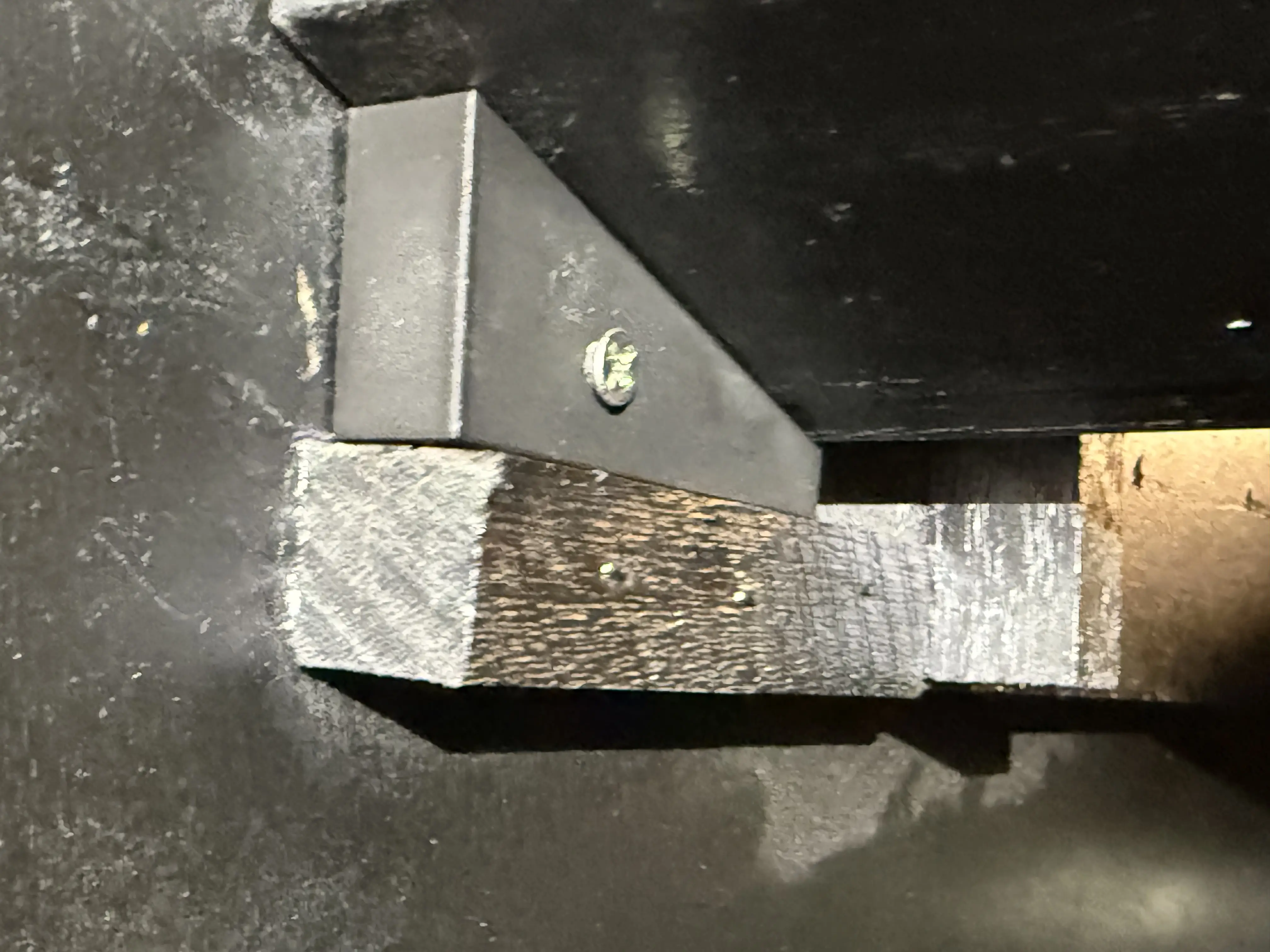

Esta forma de fixar as cunhas gerou um resultado melhor do que inicialmente esperado: travou a luminária no local, tornando impossível que ela caia para trás, uma vez que a altura de retirada ficou baixa. Para manutenção, basta retirar as cunhas.
Essa instalação retirou a necessidade de usar as barras perfuradas em L que faziam parte do setup original do gabinete:

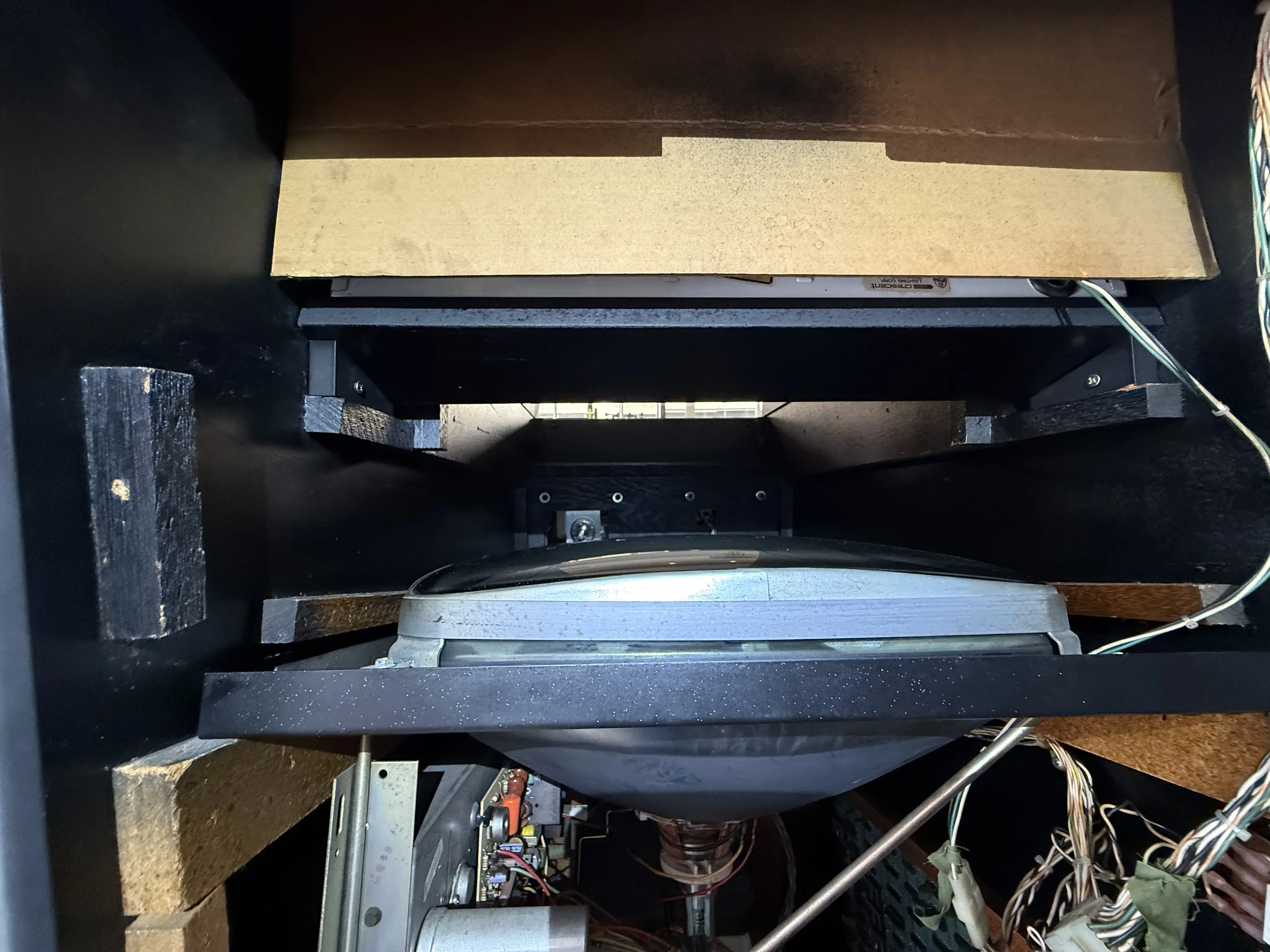

Visto de trás, a inclinação fica bem nítida:

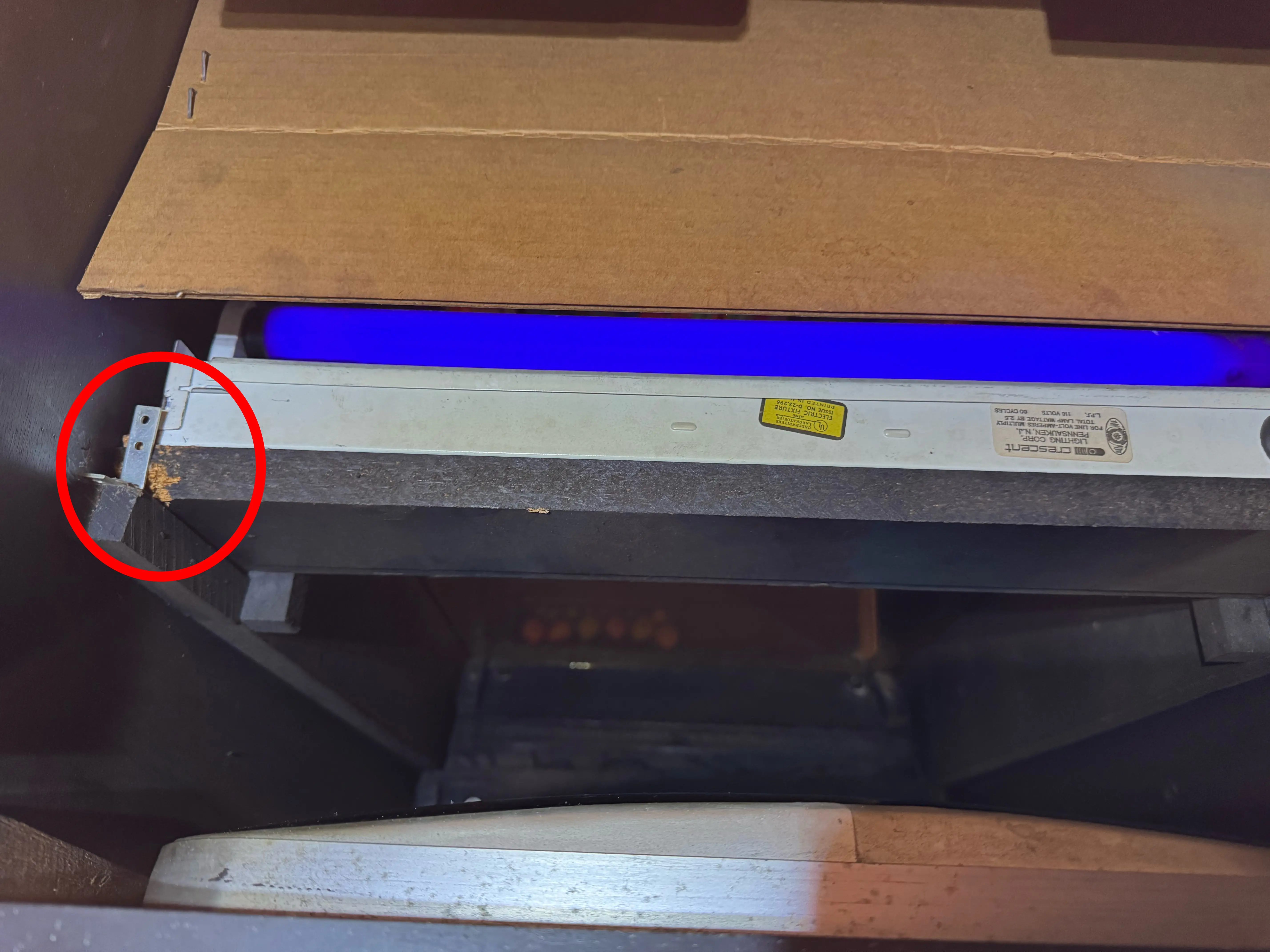

Pela frente, percebe-se uma pequena faixa da lâmpada visível, enquanto a madeira protege o espelho de iluminação direta:
