Joust Cocktail #6: Rebuild das Placas Principais – Parte 2
Em continuação ao post anterior, no qual expliquei o vídeo de Brad Raedel diagnosticando defeitos e melhorias no boardset do meu arcade Joust Cocktail, agora vou explicar o passo a passo de todo o meticuloso trabalho deste brilhante especialista.
![Joust Cocktail Arcade by Williams- Just Main PCB Joust Cocktail Arcade by Williams- Just Main PCB](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-1-768x1024.webp)
Esta é a minha placa principal, a CPU Board, do jeito em que se encontrava quando a enviei para Brad.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-6-1024x768.webp)
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-7-1024x768.webp)

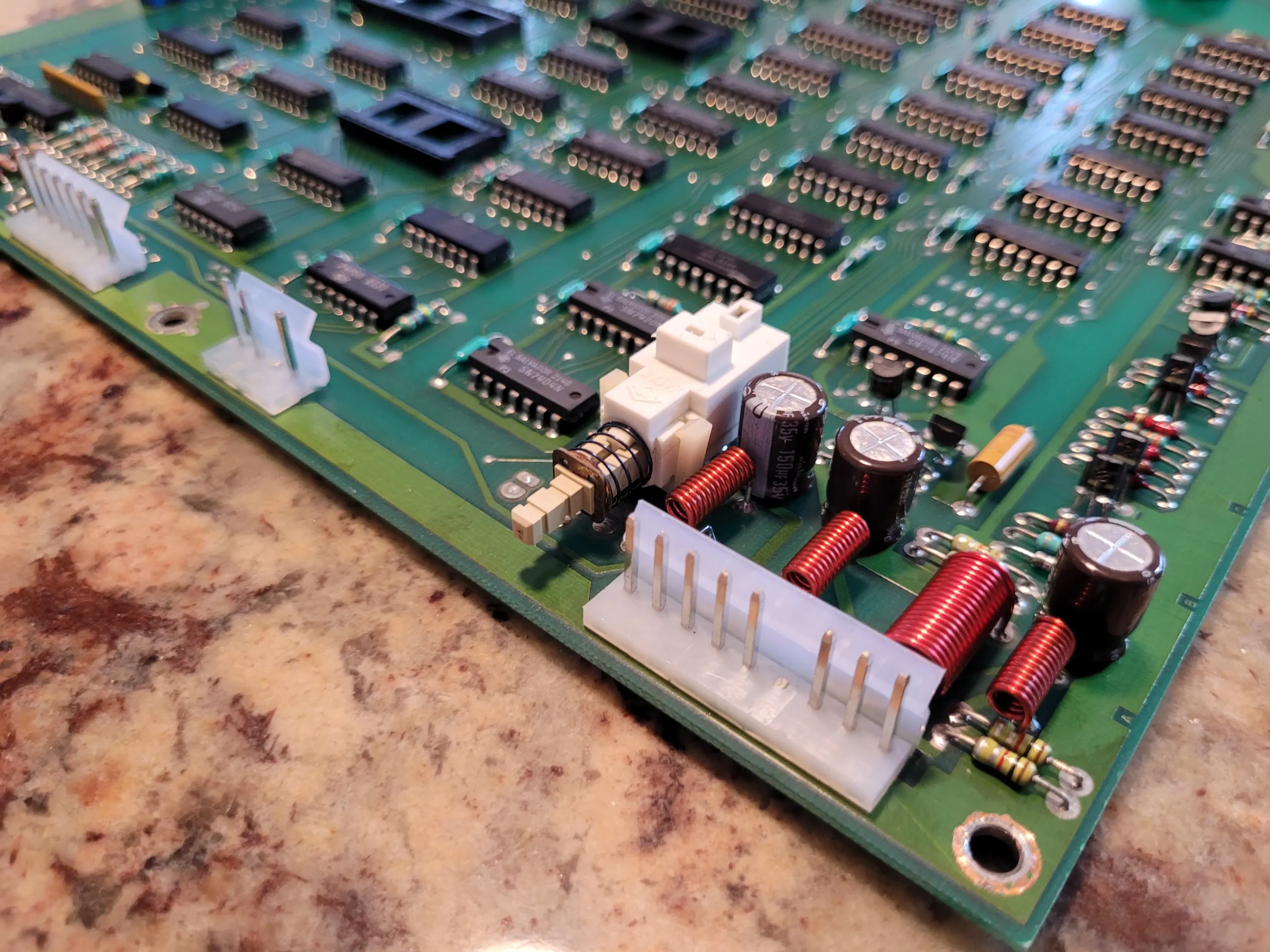

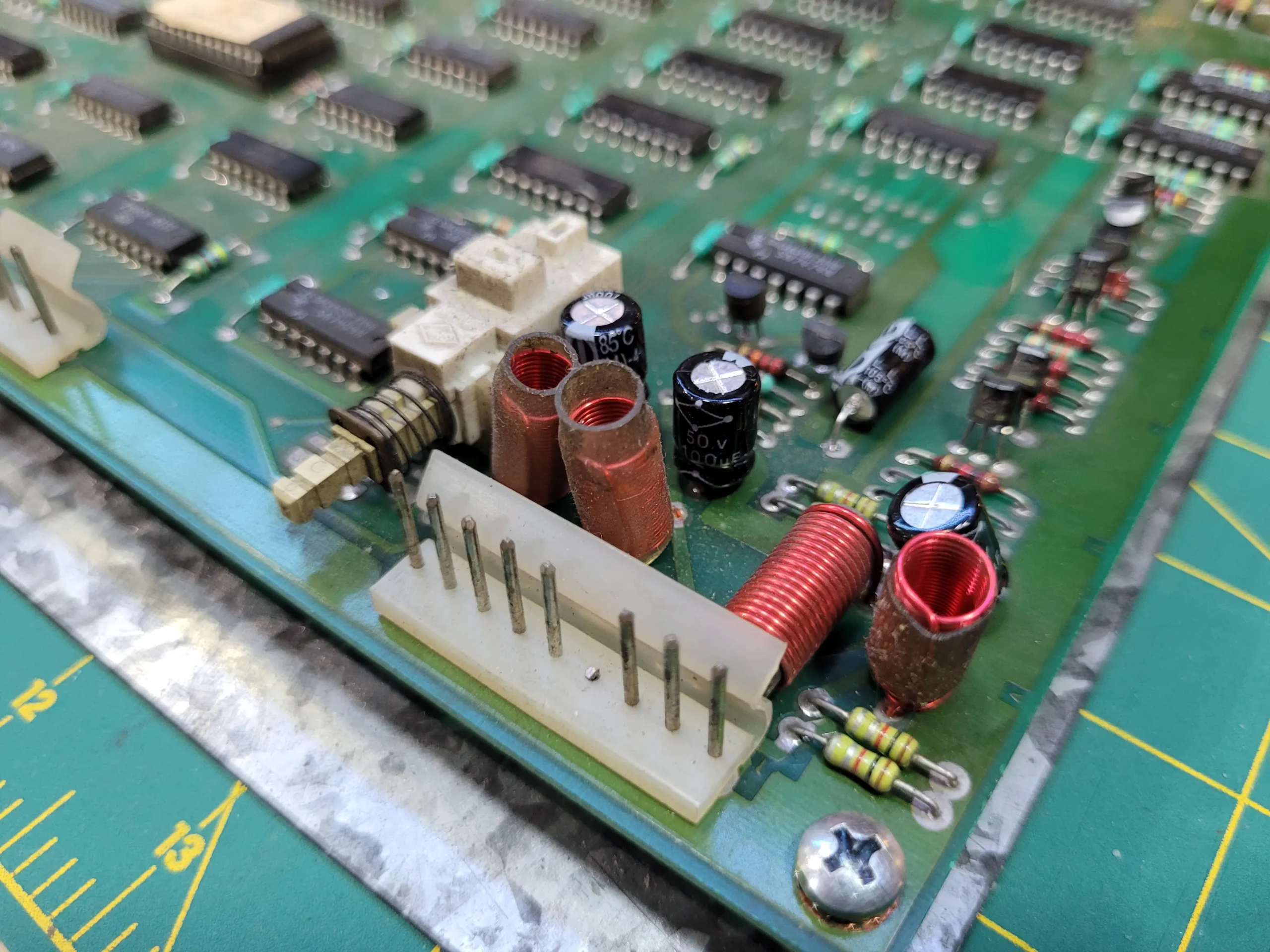

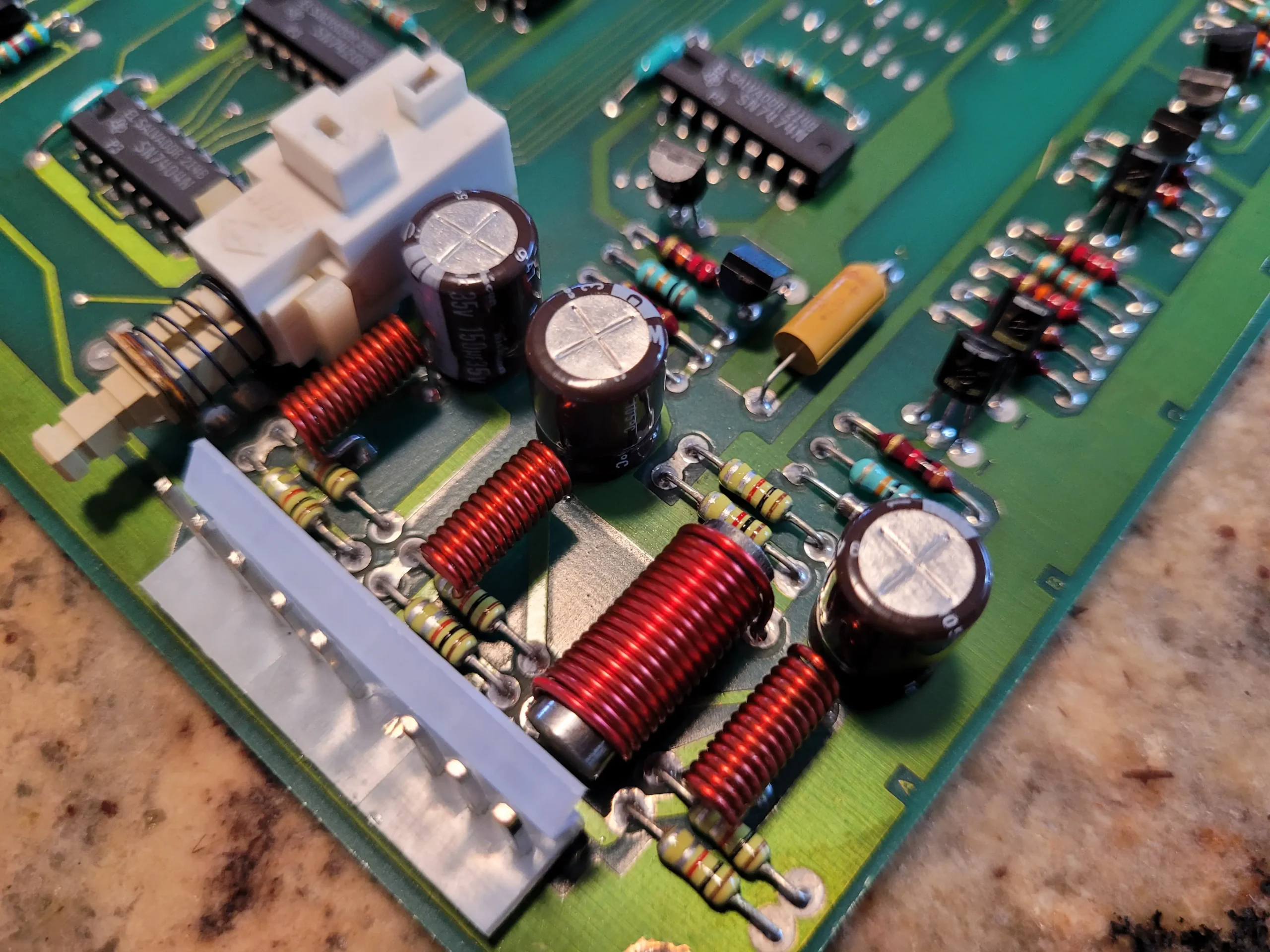

Indutores e Headers: neste antes e depois, é possível perceber o capricho que Brad teve para a instalação dos novos indutores. Ao contrário dos antigos, que ficavam soltos, o novos foram instalados “deitados” na placa, sem dúvida um setup bem mais caprichado e cuidadoso, digno de um retrofit.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-8-1024x768.webp)
Os headers, nos quais se conectam os cabos do chicote do arcade, foram substituídos. No antes e depois, é possível perceber a troca da antiga peça, com pinos arredondados, pelos modelos modernos, de pinos quadrados, preferidos de muitos restauradores – que consideram que os modelos quadrados proporcionam um melhor contato.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-3-1024x768.webp)
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-4-768x1024.webp)

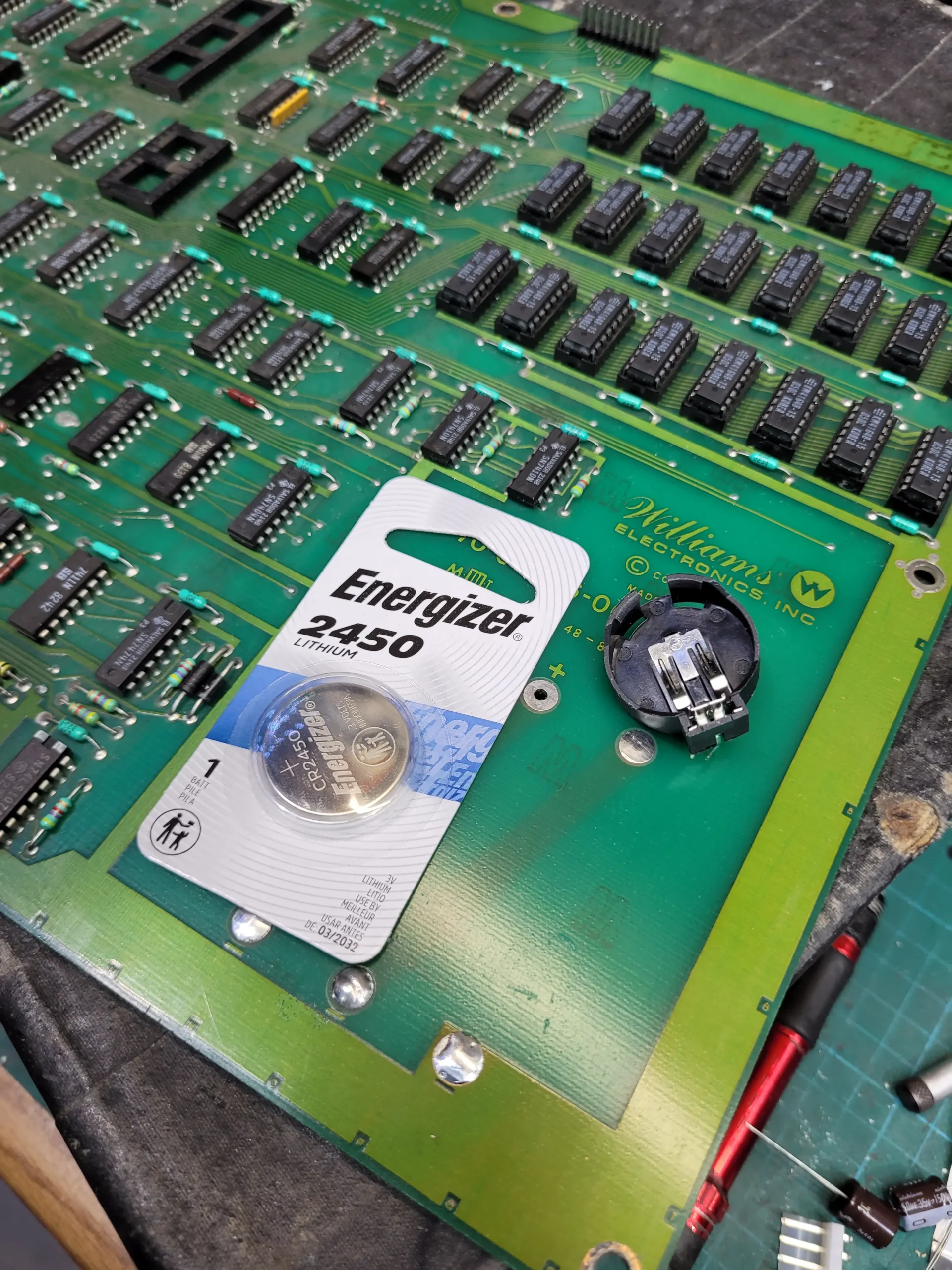

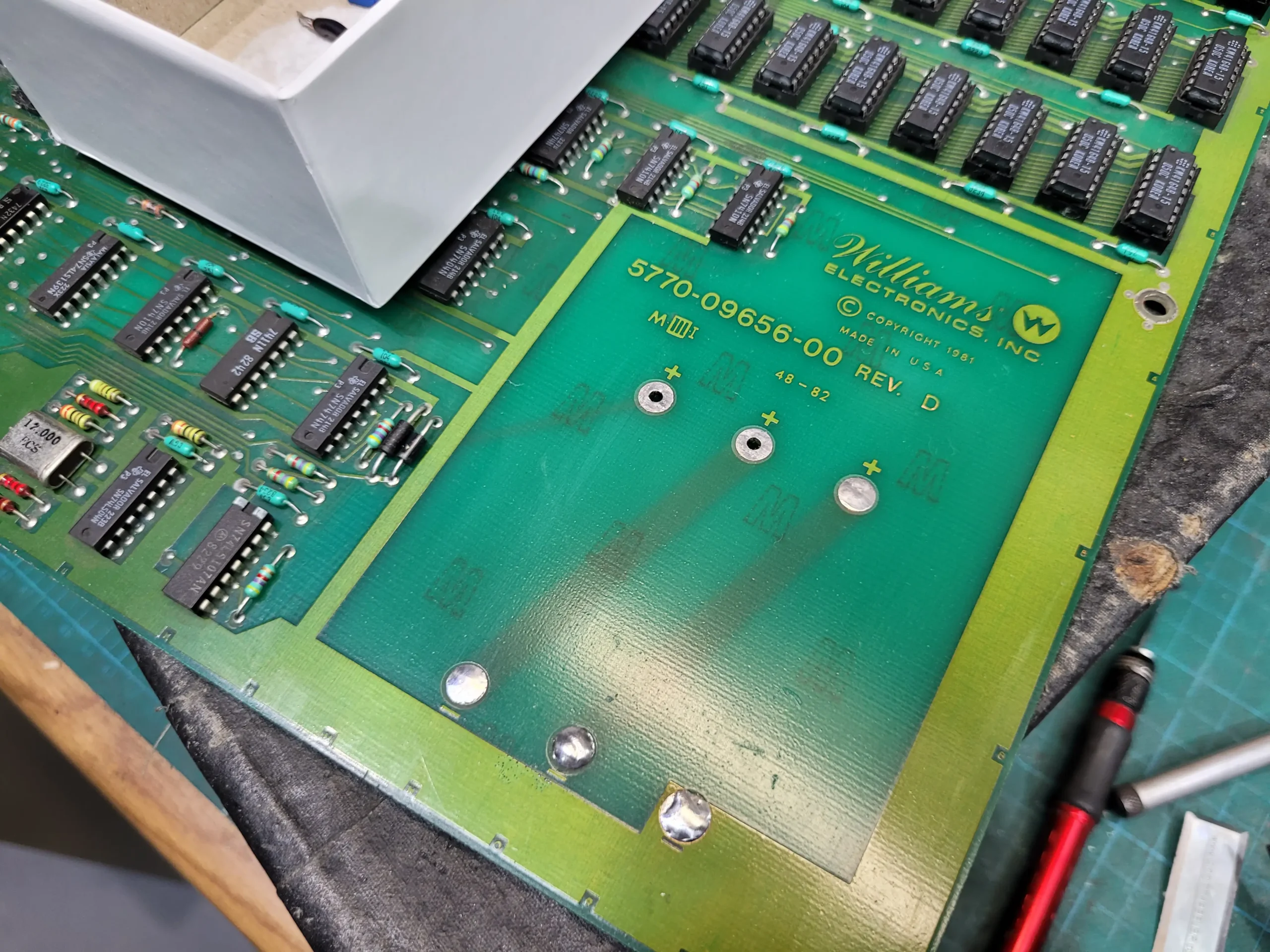

Outro importante retrofit foi a substituição das baterias pastilha modelo CR2032 pelas potentes CR2450, o que é uma ideia excepcional.
![CR 2032 Battery CR 2032 Battery](https://www.antonioborba.com/wp-content/uploads/2023/08/CR2032-1024x876.webp)
![CR 2450 Battery CR 2450 Battery](https://www.antonioborba.com/wp-content/uploads/2023/08/CR2450-1024x862.webp)
A CR2032 é uma bateria bastante conhecida e utilizada em diversos equipamentos eletrônicos. Ela gera 3V de carga e possui cerca de 200 mAh de capacidade. A CR2450 gera a mesma carga, porém possui capacidade de 500 a 600 mAh, conforme o fabricante. Ou seja, ela pode ter até o tripo da capacidade da anterior.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-2-1024x768.webp)
![](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-5-965x1024.webp)

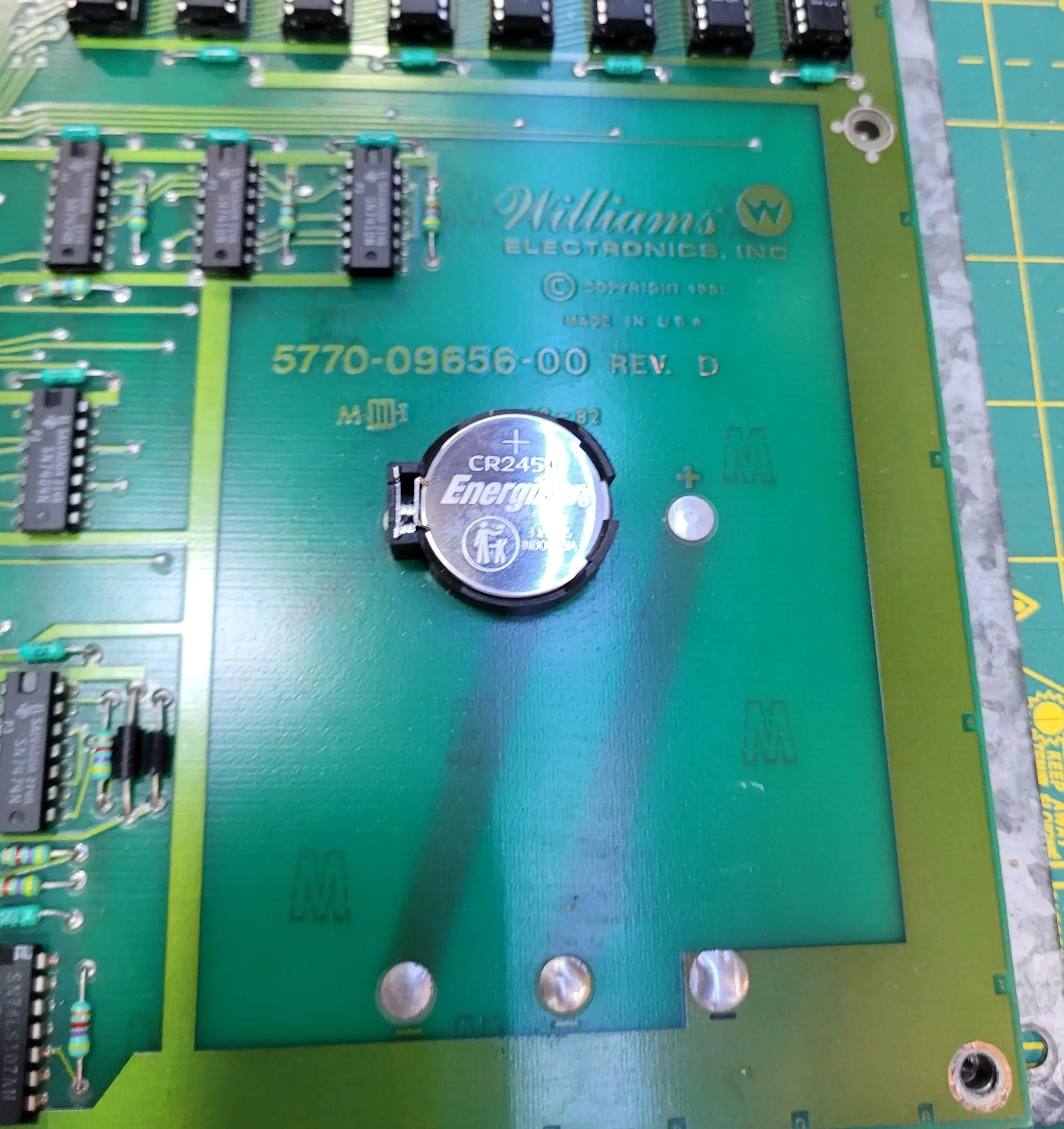

Como o tamanho da CR2450 é ligeiramente maior, o upgrade exige a substituição do estojo. O tamanho da bateria pode ser entendido através do seu código. No caso da CR2450, o diâmetro é 24mm e a espessura é 5mm.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-20.webp)

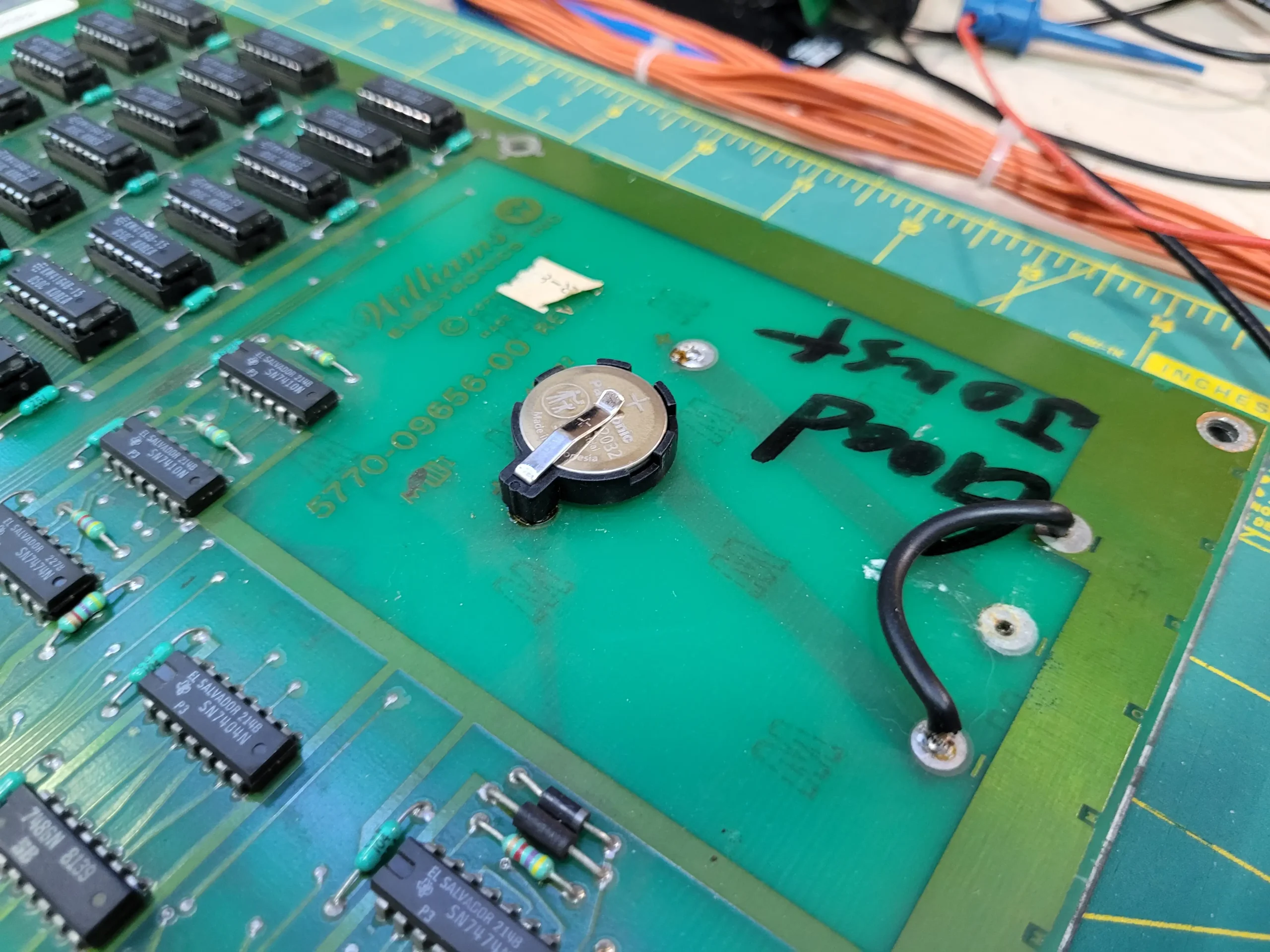

Outro retrofit que Brad fez, ao executar o battery mod, foi eliminar o cabo preto que estava presente na foto anterior. A função deste cabo é conectar o lado negativo da bateria ao neutro da placa, o que é exigido para esta adaptação. Porém Brad utiliza o lado de trás da placa, inteligentemente conectando o neutro à borda, por onde corre o ground. É uma maneira muito discreta e elegante de executar o mod.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-9-1024x768.webp)

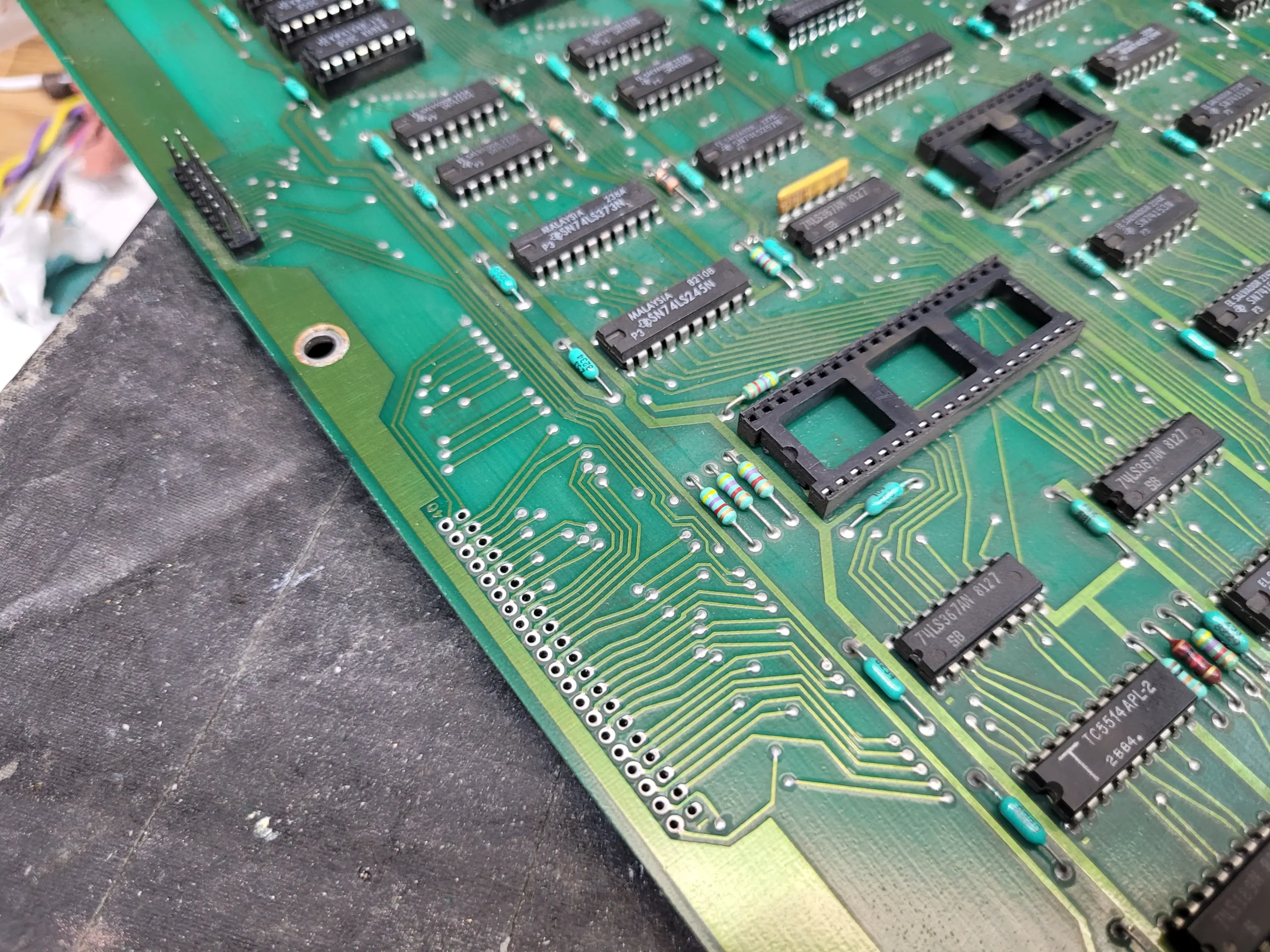

Esta foto mostra a retirada de um conector de flat cable que estava com uma das pontas de fixação quebradas. Ele funcionava da mesma forma, porém Brad estava no caminho para deixar a placa perfeita. O mais notável é a meticulosa limpeza que ele promove ao retirar cada componente, sem deixar restos de solda e, o mais importante, sem danificar a superfície da placa, o que é muito fácil de fazer ao lidar com a alta temperatura da solda.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-10-1024x793.webp)
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-11-1024x768.webp)

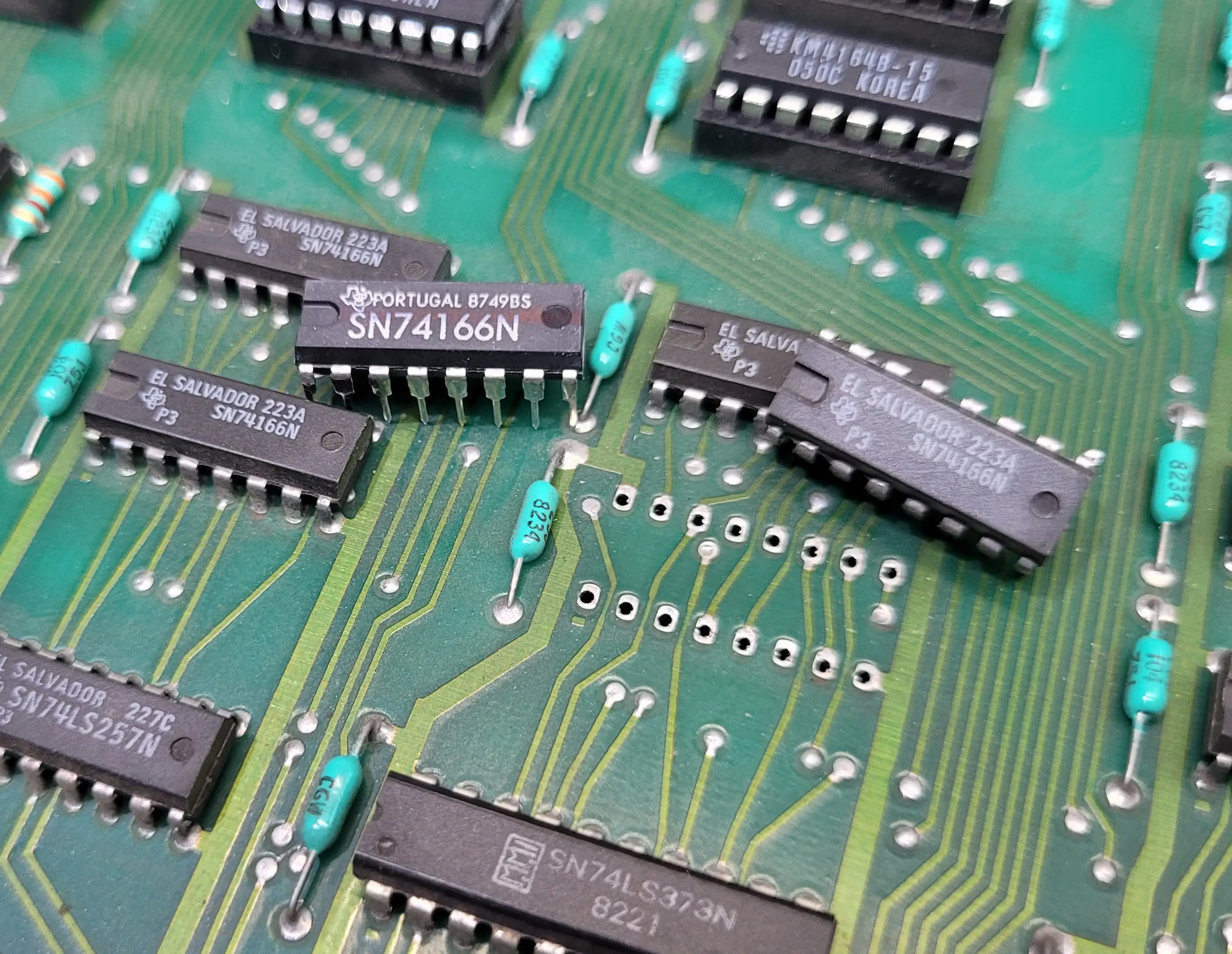

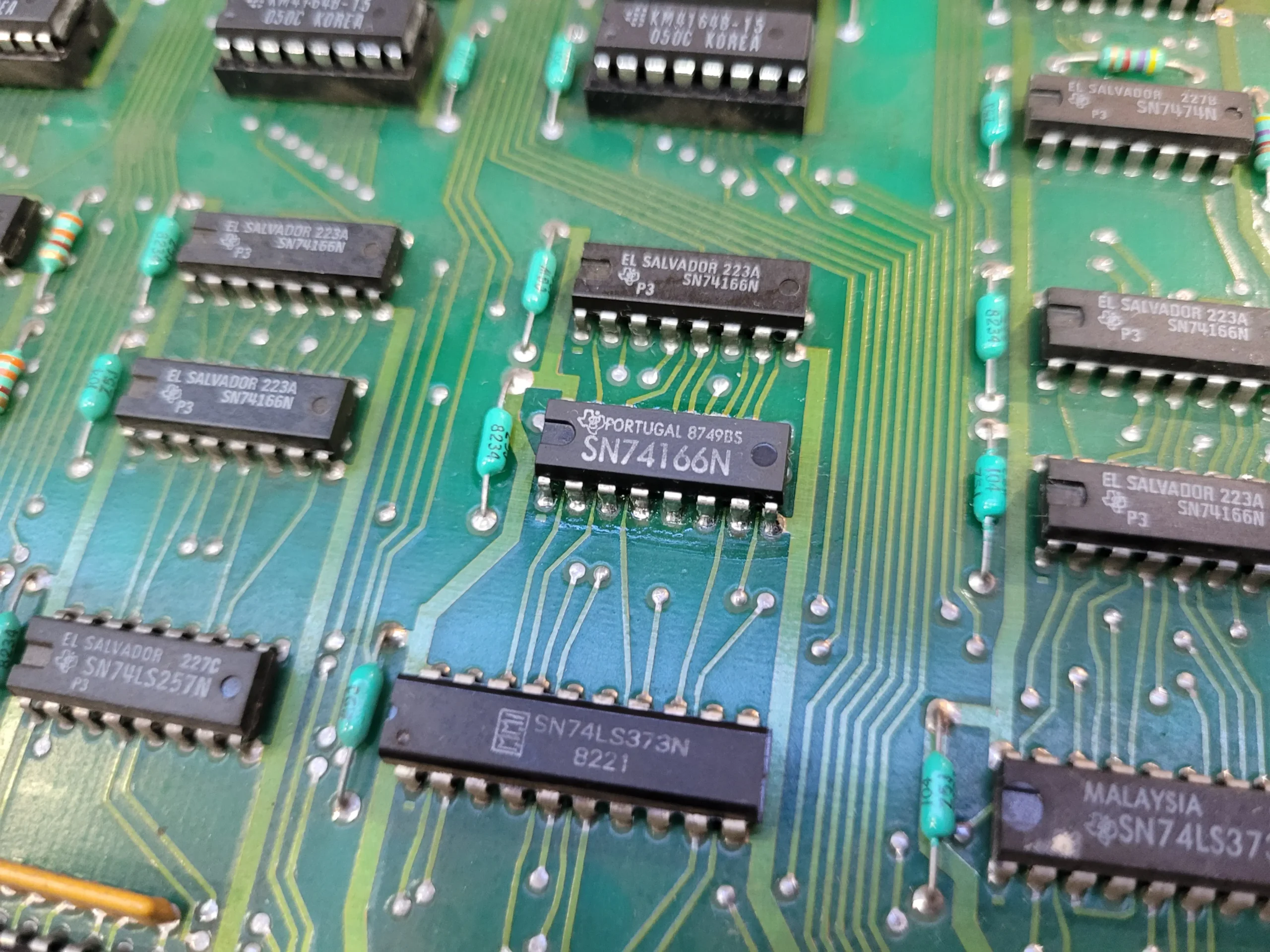

Por fim, o reparo mais importante, naturalmente, foi a substituição do multiplexador 74166, com defeito – originalmente fabricado em El Salvador – por um CI produzido em Portugal.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-12-768x1024.webp)

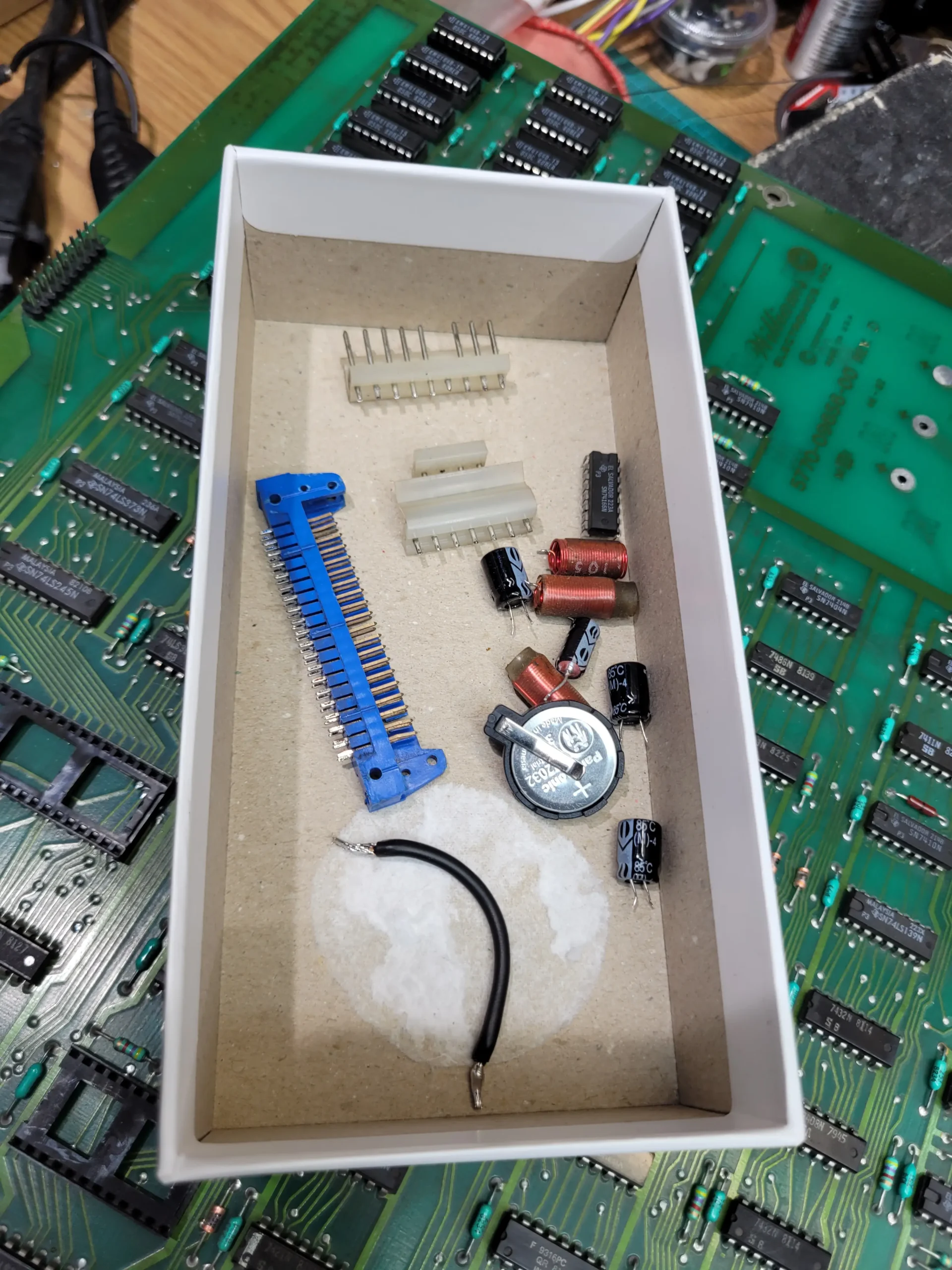

Estes são os componentes que Brad substituiu na placa principal. É possível ver claramente o canto quebrado no conector do flat cable.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-13-1024x768.webp)
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-14-1024x863.webp)

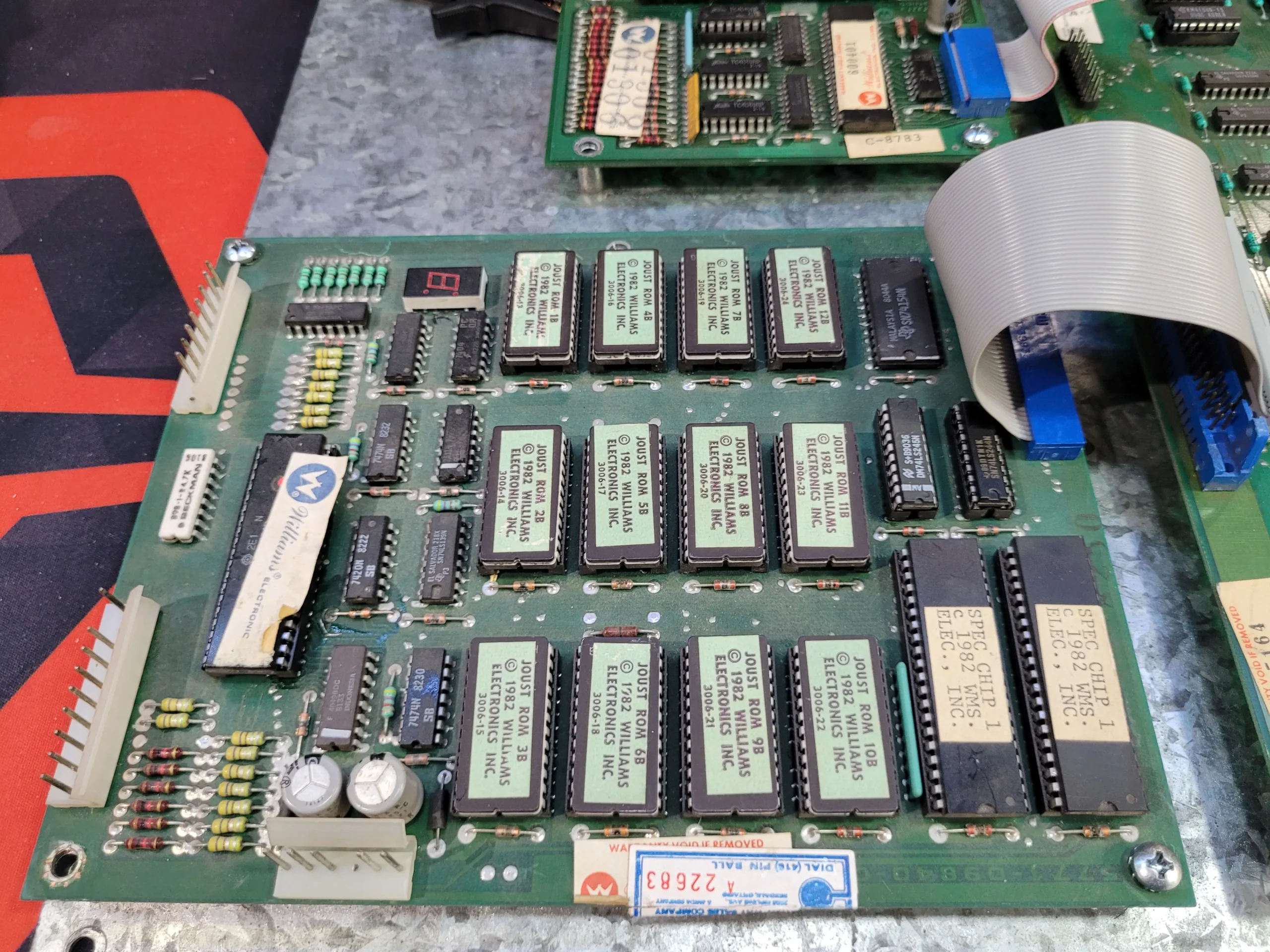

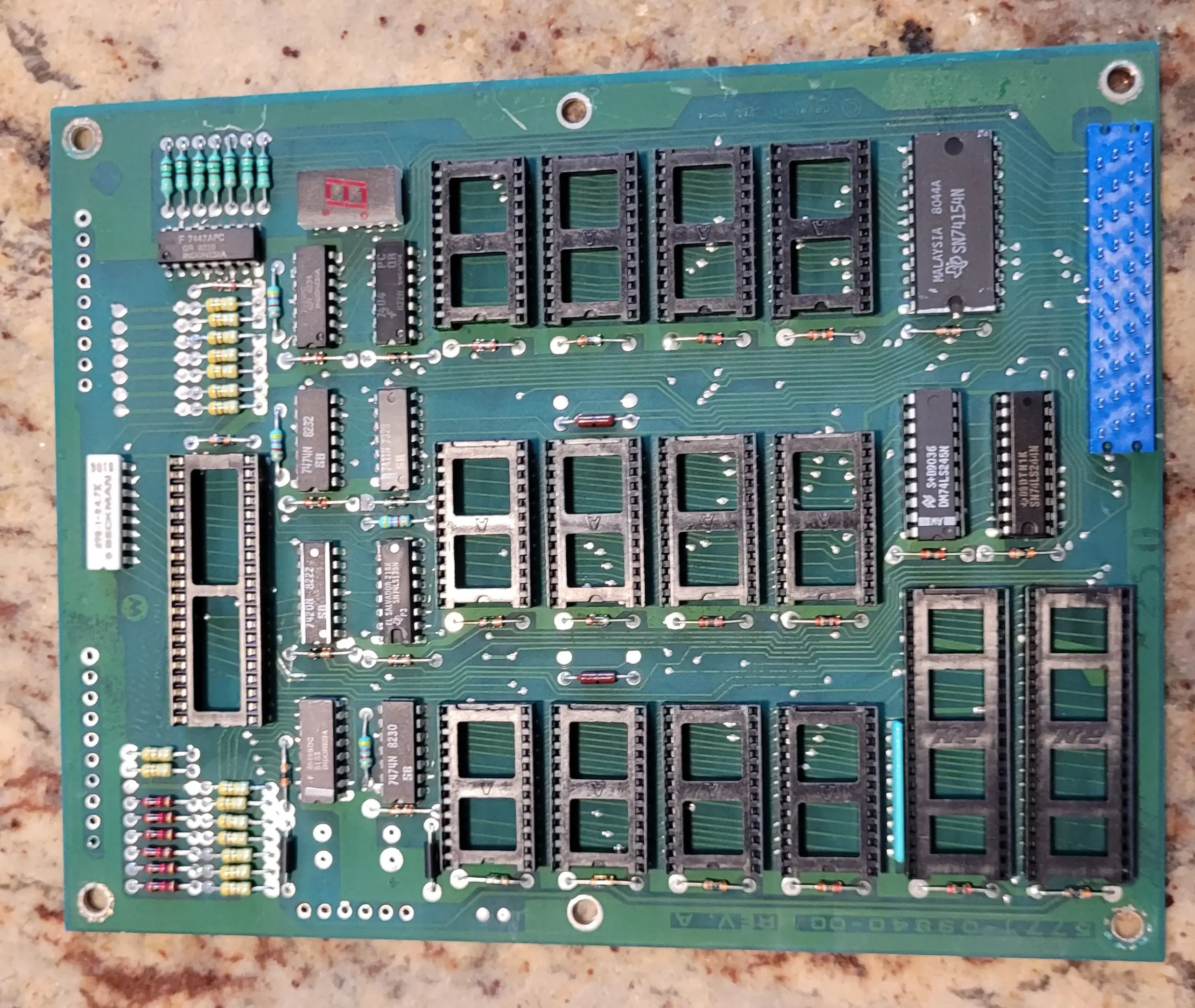

Notável também é o cuidado com a ROM Board. O procedimento cuidadoso para retirar e recolocar todas as ROMs foi de uma eficácia notável, melhorando os contatos. Isto é chamado de reassentamento ou reseat (não confundir com reset). Além disso, foram substituídos os headers, por modelos de pino quadrado.
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-15-1024x785.webp)

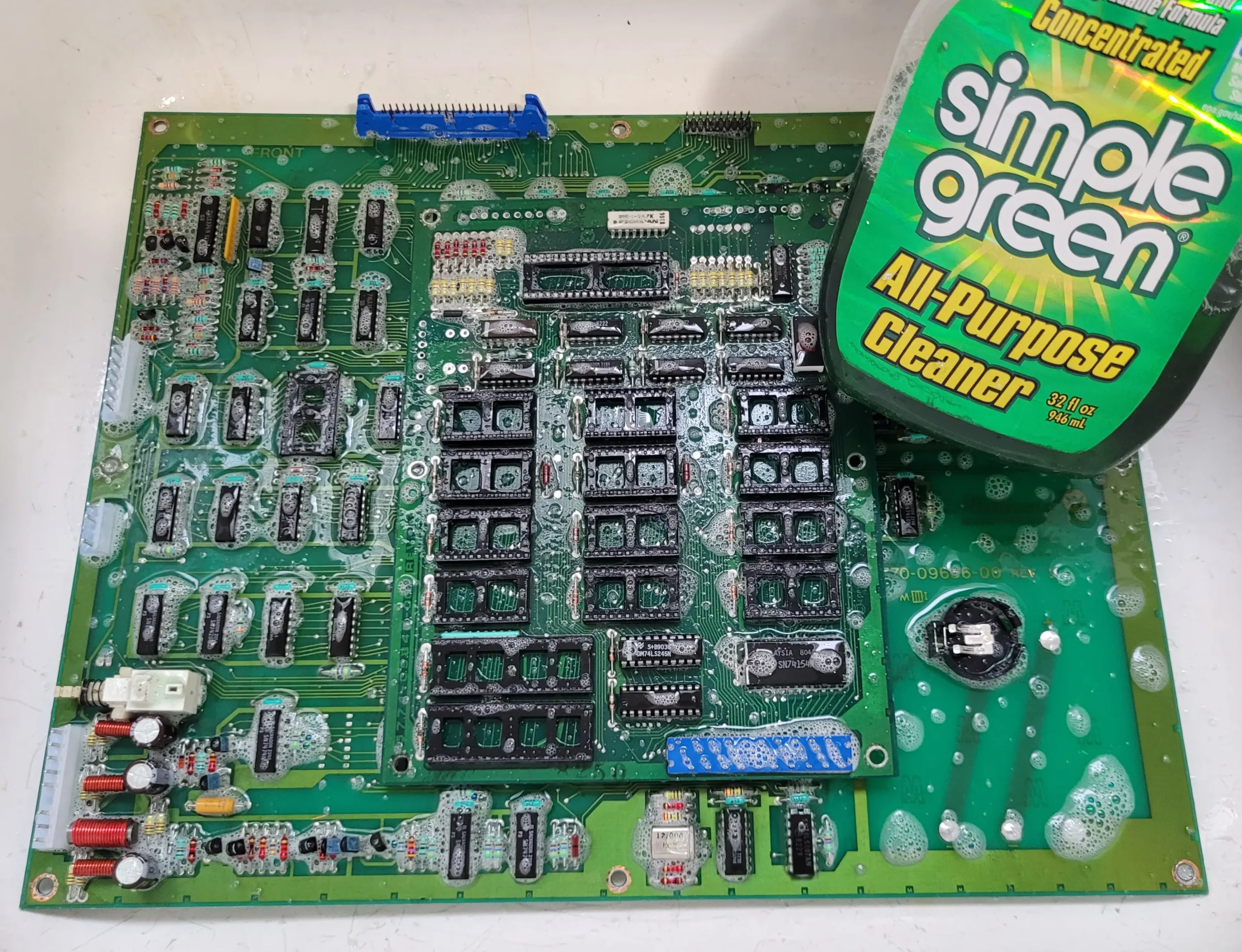

Por fim, ambas as placas foram lavadas com Simple Green. Definitivamente, este é um procedimento que todos os restauradores com alto nível técnico adotam.
Finalização do Rebuild

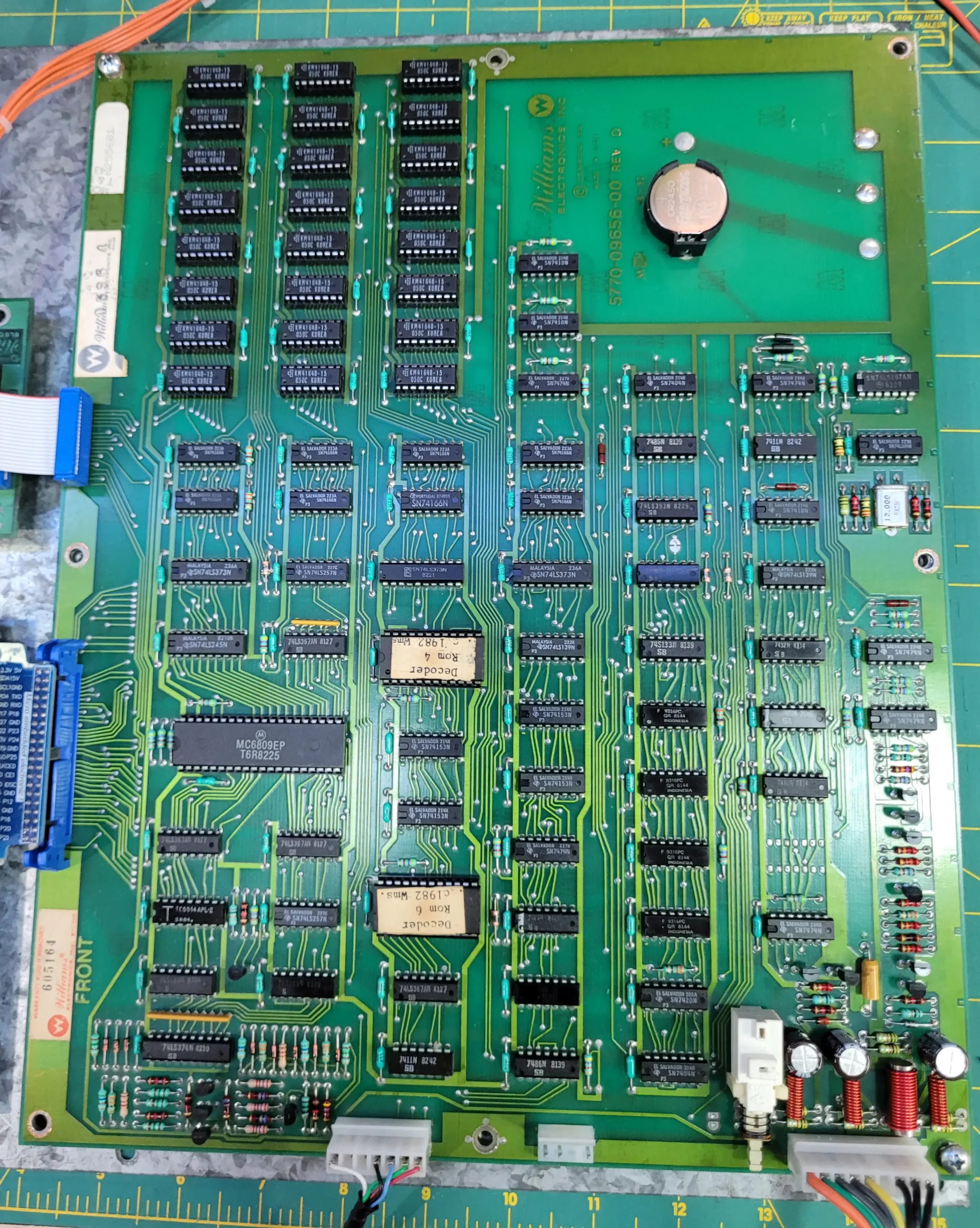

Após todos os meticulosos reparos e cuidados preventivos realizados por Brad, temos, finalmente, a PCB limpa e completa, com o rebuild concluído:
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-17-818x1024.webp)

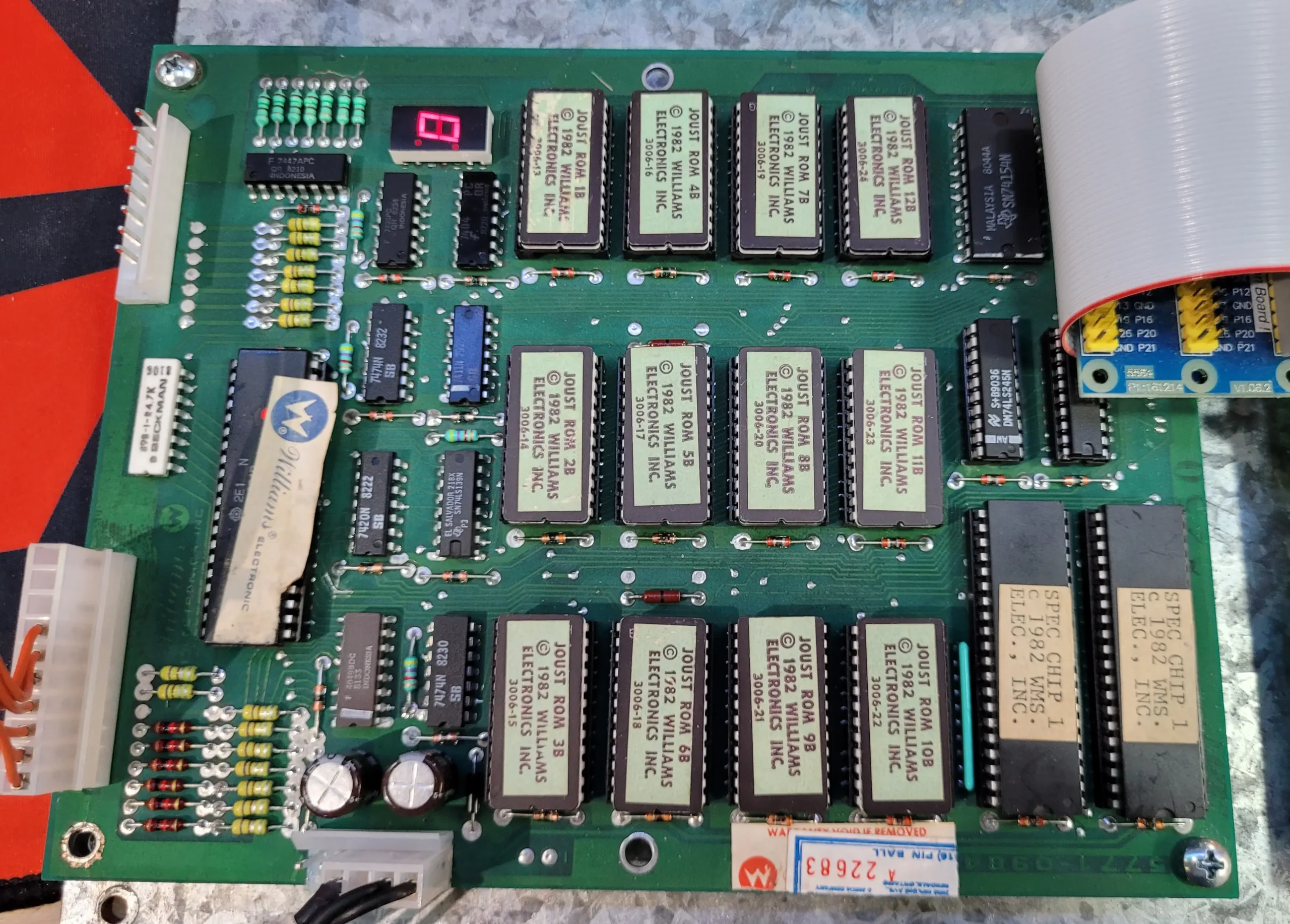

E também a ROM Board:
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-16-1024x734.webp)

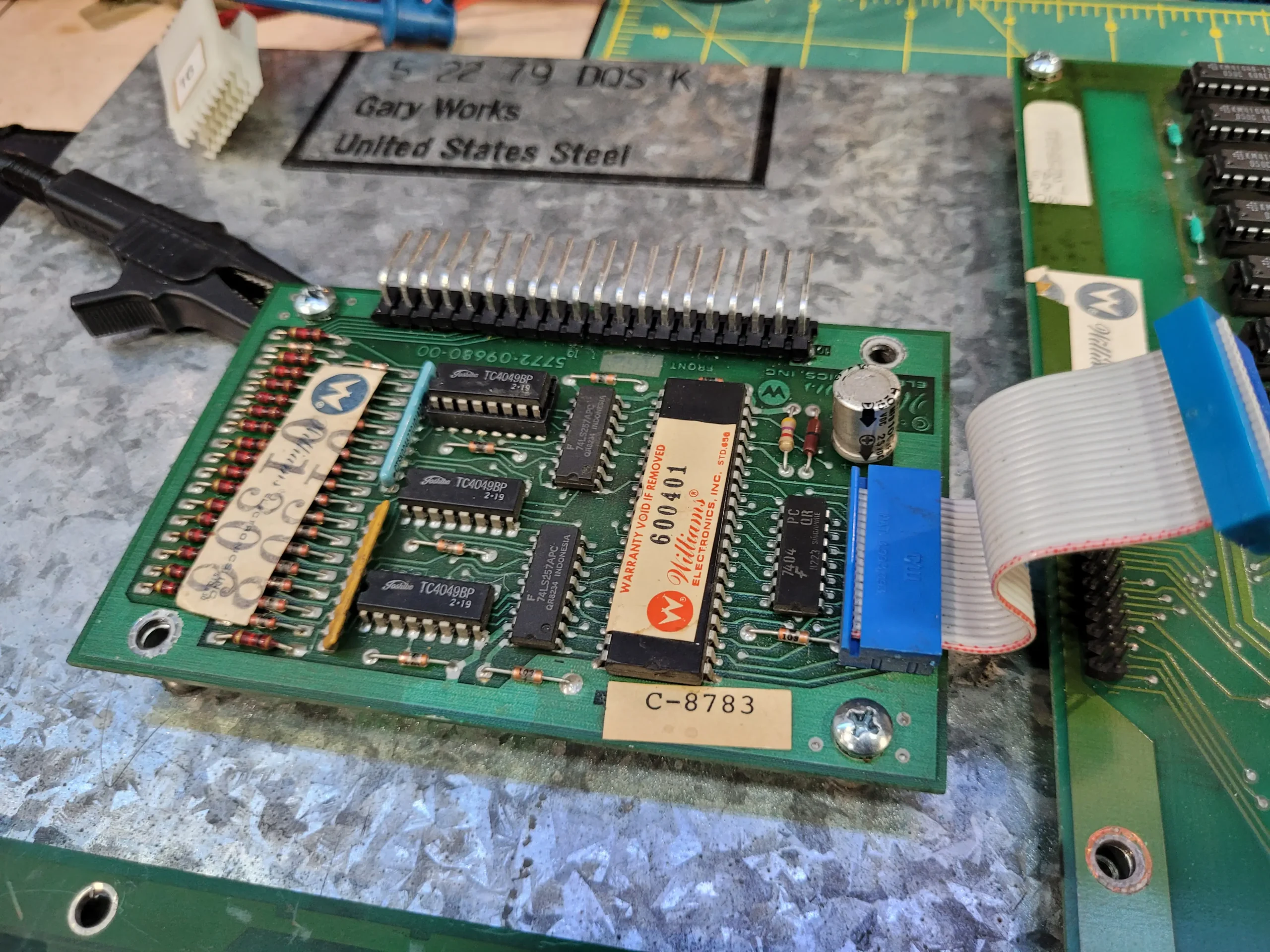

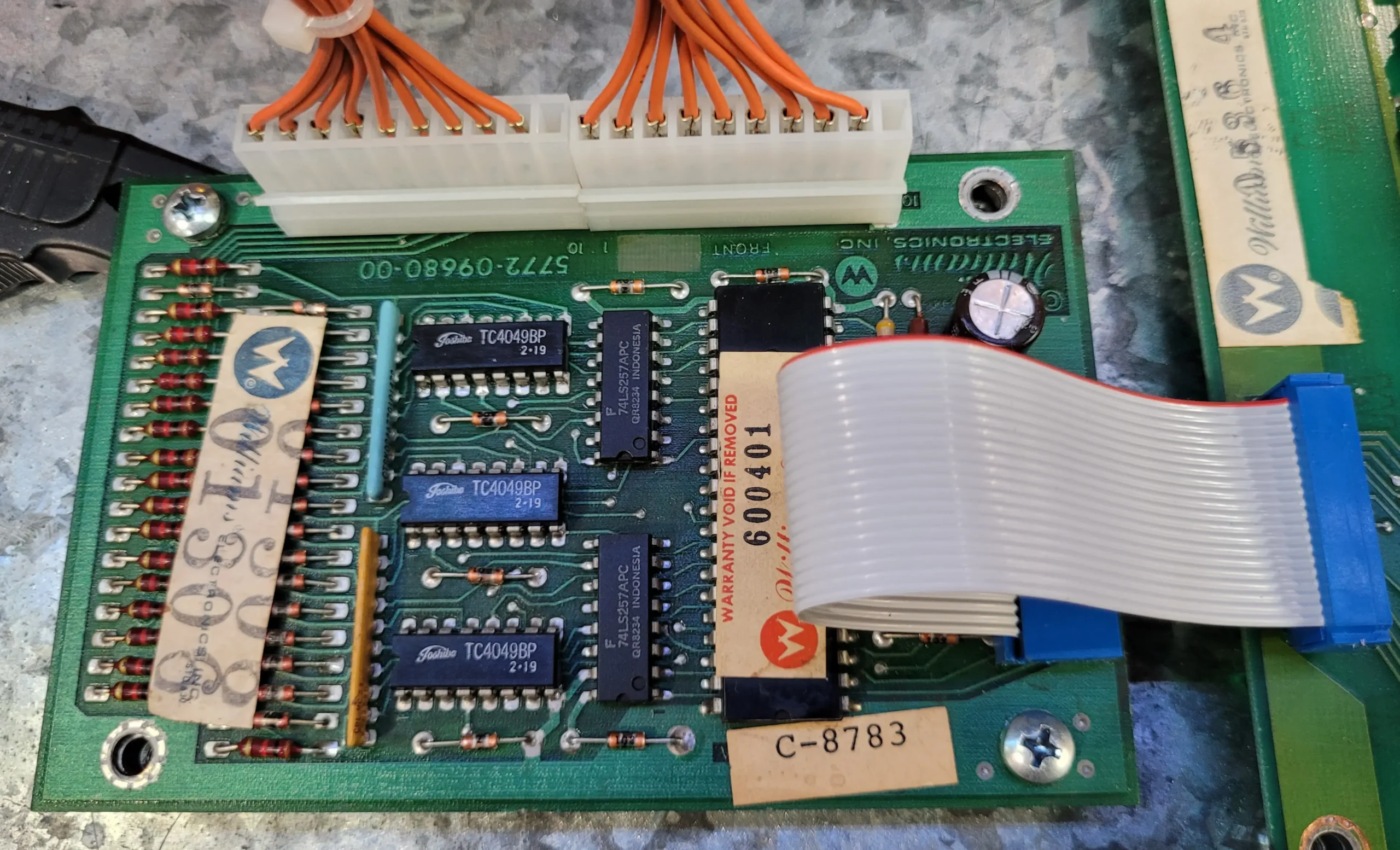

Com relação à I/O Board, um dos reparos foi a substituição dos conectores em “L” por um modelo de header próximo ao original, voltado para cima. Além disso, foi trocado o capacitor eletrolítico e retirado um soquete em que estava apoiando o CI 4049 superior, fixando-o diretamente à placa:
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-18-1024x768.webp)
![Joust Cocktail Arcade by Williams- Boardset Rebuild Joust Cocktail Arcade by Williams- Boardset Rebuild](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-repair-19-1024x621.webp)
Assista agora ao vídeo completo em que Brad repassa rapidamente tudo o que foi feito e, mais uma vez, mostra a sua excelência técnica através de sua bela bancada, que facilita muito os testes e diagnósticos:
Esse vídeo é impressionante, até então eu nunca havia visto nada parecido.
Placas no Brasil

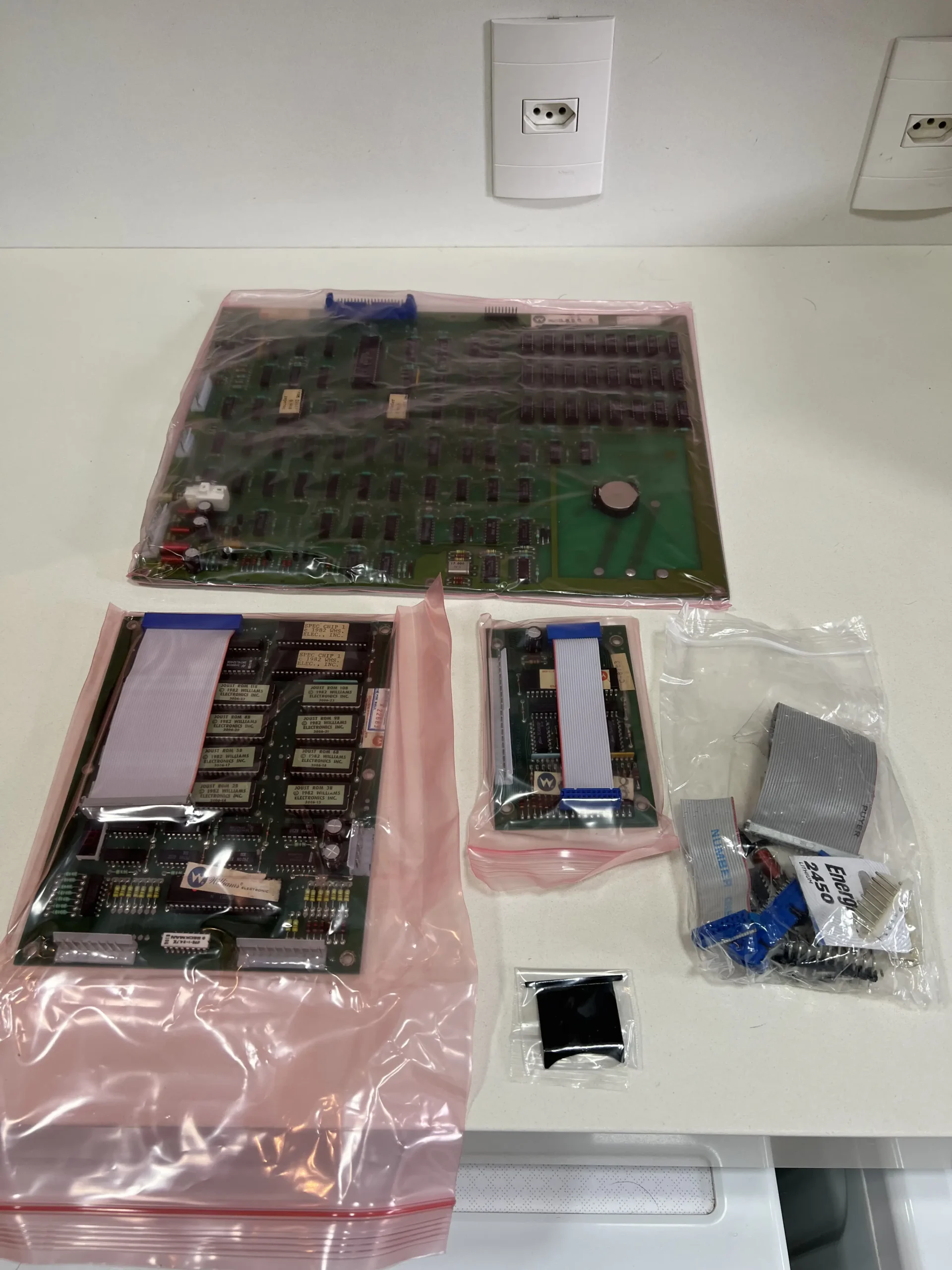

A etapa seguinte, “cheia de adrenalina”, faz parte do risco Brasil: esperar cerca de um mês com os dedos cruzados desejando boa sorte para que as placas não extraviem nem estraguem no transporte, e rezando para a alfândega brasileira não taxar excessivamente os componentes.
![Joust Cocktail Arcade by Williams- Boardset Mount Joust Cocktail Arcade by Williams- Boardset Mount](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-arrival-1-768x1024.webp)
![Joust Cocktail Arcade by Williams- Boardset Mount Joust Cocktail Arcade by Williams- Boardset Mount](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-arrival-2-768x1024.webp)

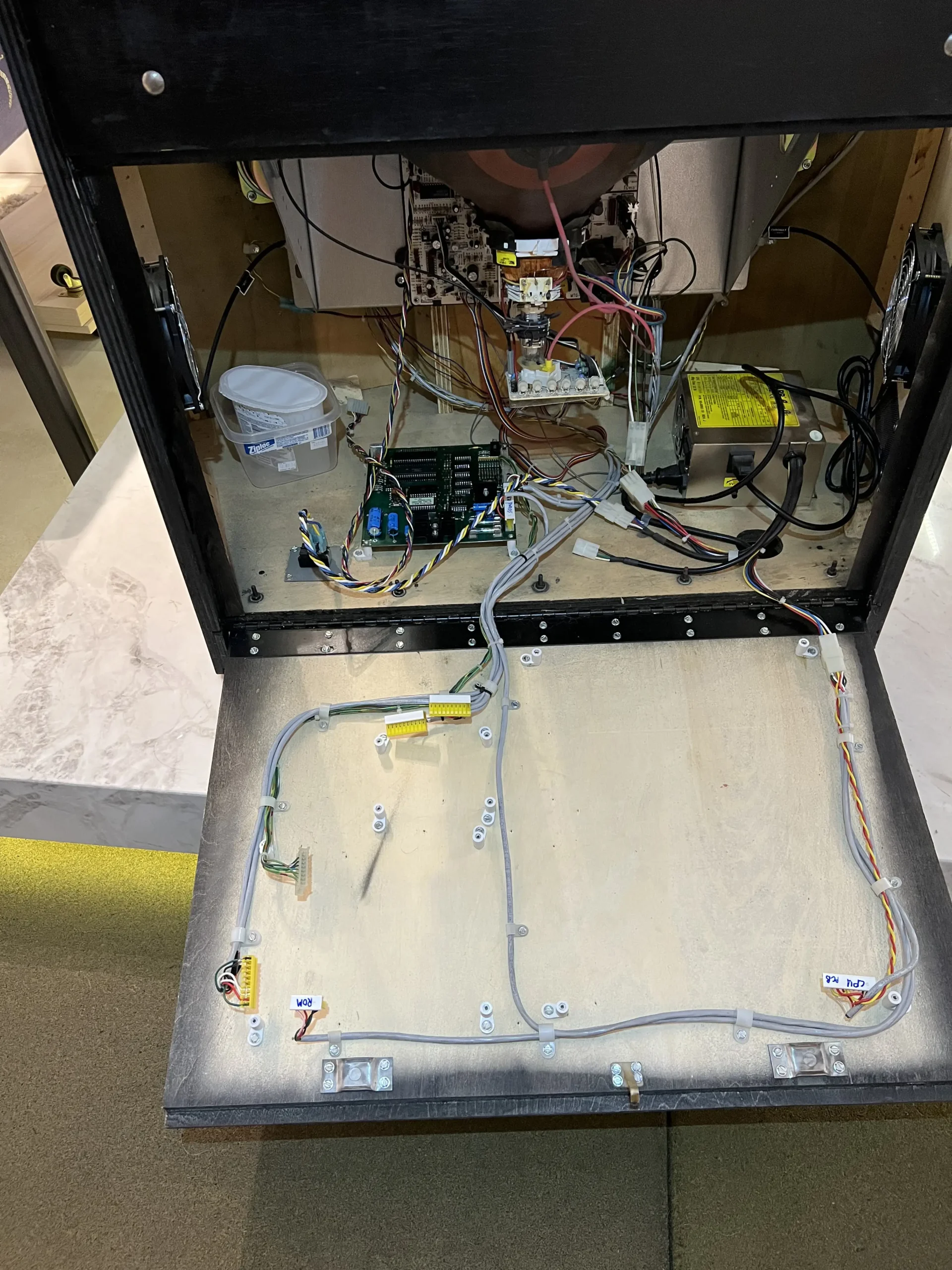

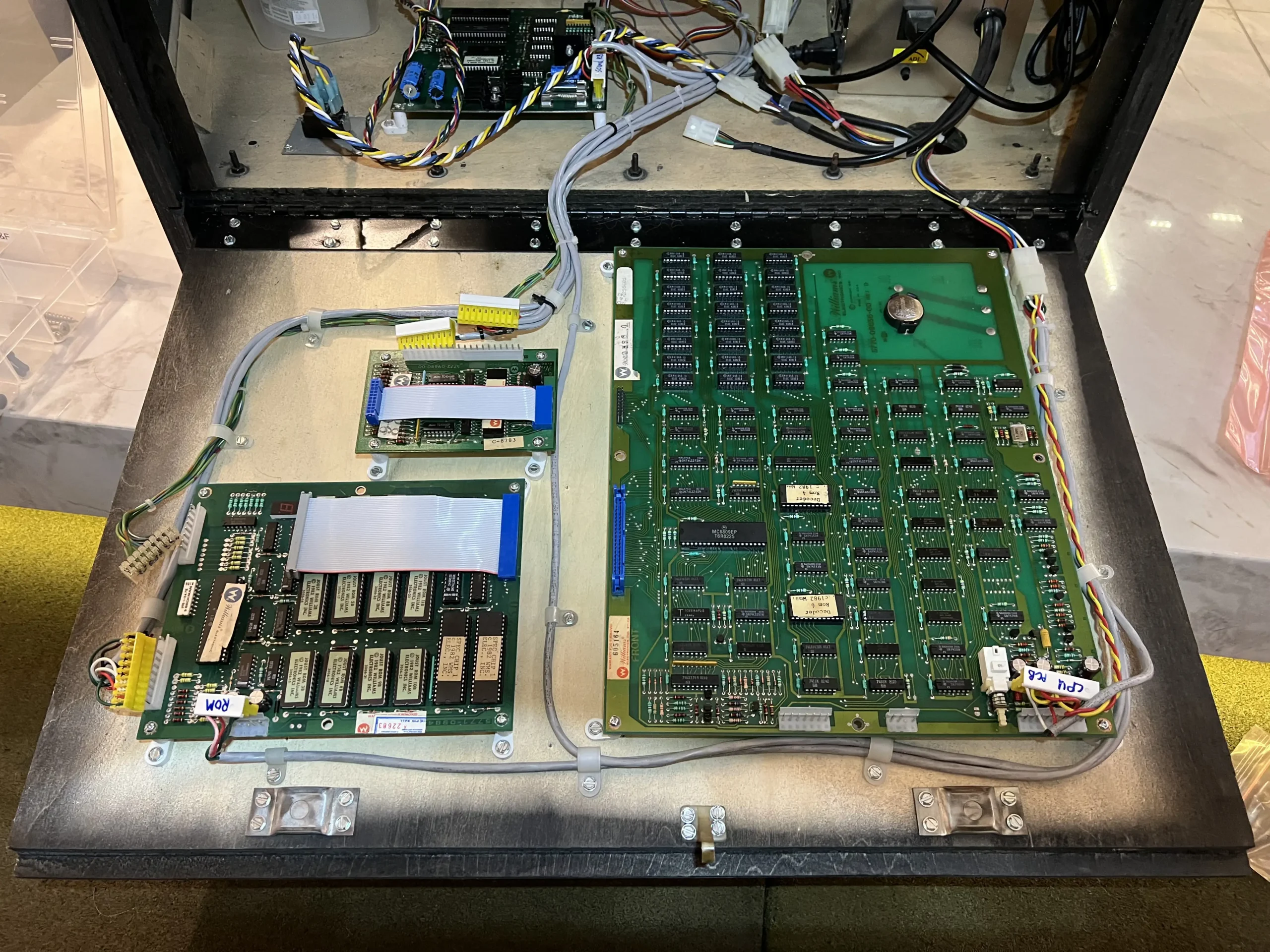

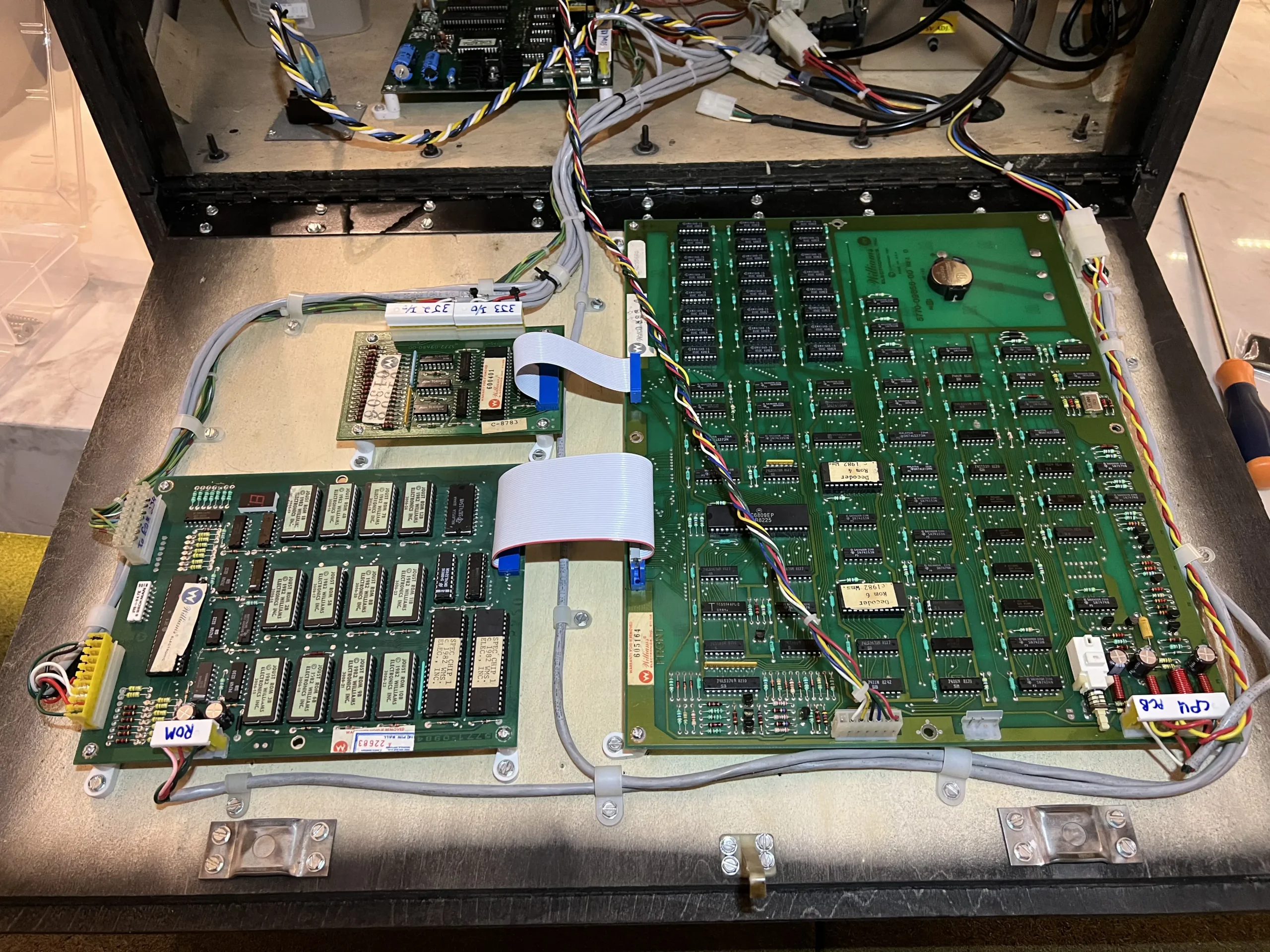

O procedimento de montagem do boardset é bastante simples:
![Joust Cocktail Arcade by Williams- Boardset Mount Joust Cocktail Arcade by Williams- Boardset Mount](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-mount-1-768x1024.webp)
![Joust Cocktail Arcade by Williams- Boardset Mount Joust Cocktail Arcade by Williams- Boardset Mount](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-mount-2-1024x768.webp)
![Joust Cocktail Arcade by Williams- Boardset Mount Joust Cocktail Arcade by Williams- Boardset Mount](https://www.antonioborba.com/wp-content/uploads/2023/08/Joust-cocktail-williams-boardset-mount-3-1024x768.webp)
E, por fim, a alegria de estar com o arcade novamente em perfeito estado de funcionamento, com suas placas originais:
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Joust Cocktail – Beleza, Inovação e Cooperative Play, 01 – Restauração Estética nos Estados Unidos, 02 – Chegada ao Brasil – Uma Joia Rara, 03 – Ventoinha e Primeiras Partidas, 04 – Rebuild da Placa de Som e 05 – Rebuild das Placas Principais – Parte 1.
O próximo post é o 07 – Final: Restauração Eletrônica Completa.
