Video Pinball #21: Instalação do Marquee e Últimos Acabamentos

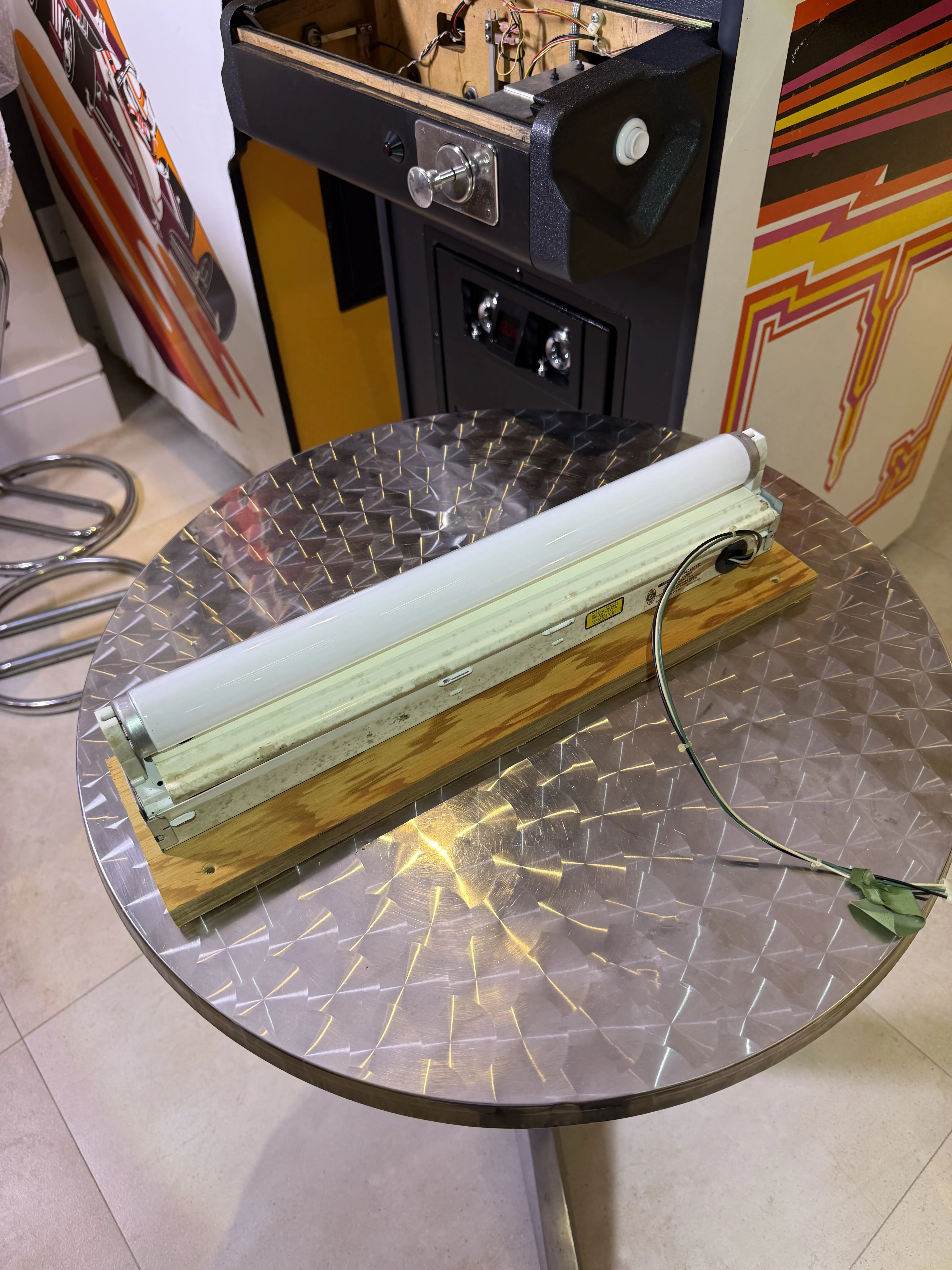

Antes de recolocar o marquee do arcade Video Pinball, da Atari, eu tive que consertar um defeito de mau contato na luminária frontal. Tem sido muito comum receber luminárias com as conexões internas soltas, causando falhas de liga e desliga na lâmpada.

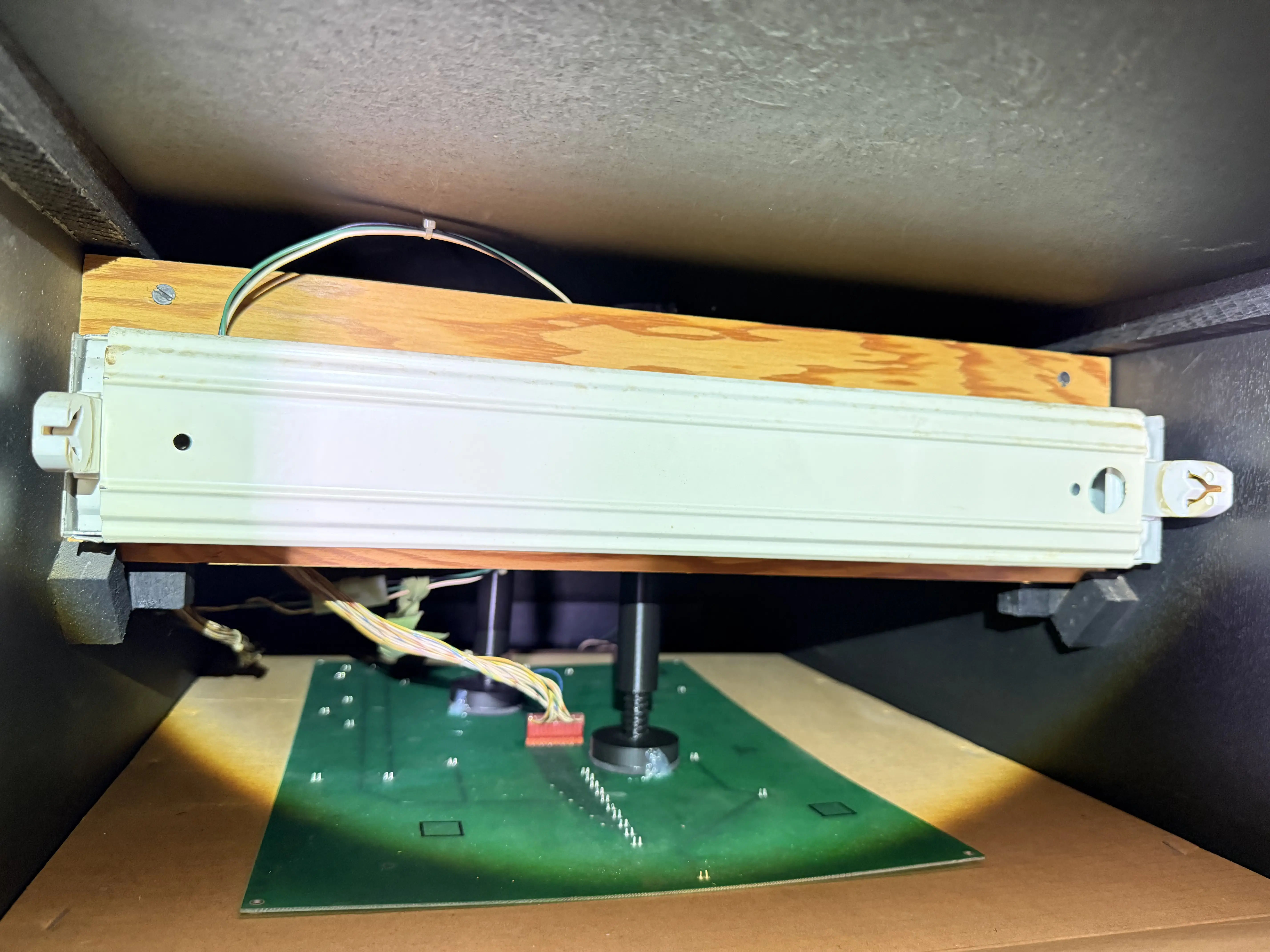

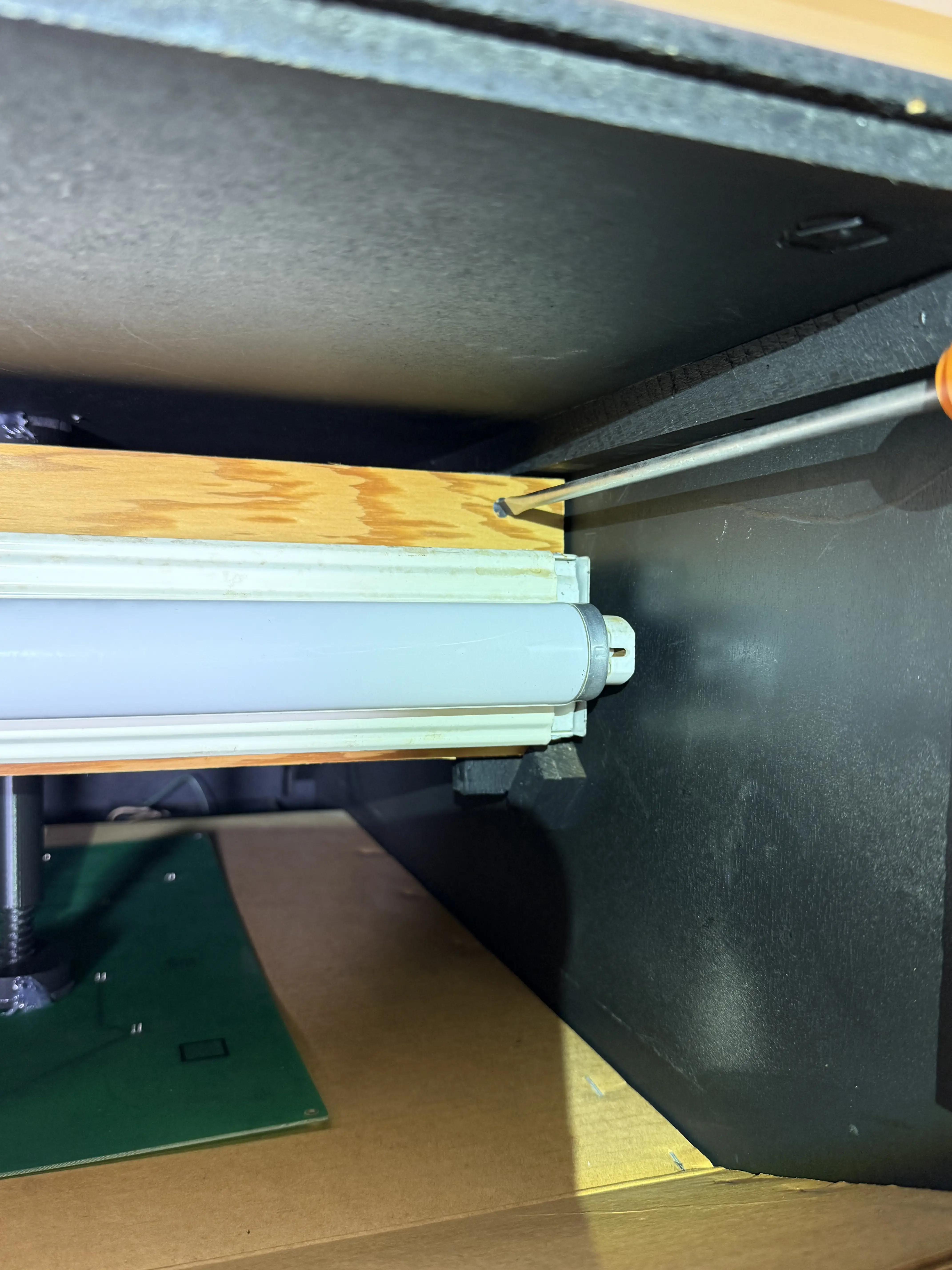

Para a instalação da luminária, que fica sobre uma chapa de madeira, optei por utilizar um conjunto de parafusos com haste lisa, que permitem uma melhor aderência entre duas chapas sem exigir um esforço tão grande para fixar uma haste longa.
A luminária encaixou perfeitamente, sem comprometer a posição das barras de tensão:

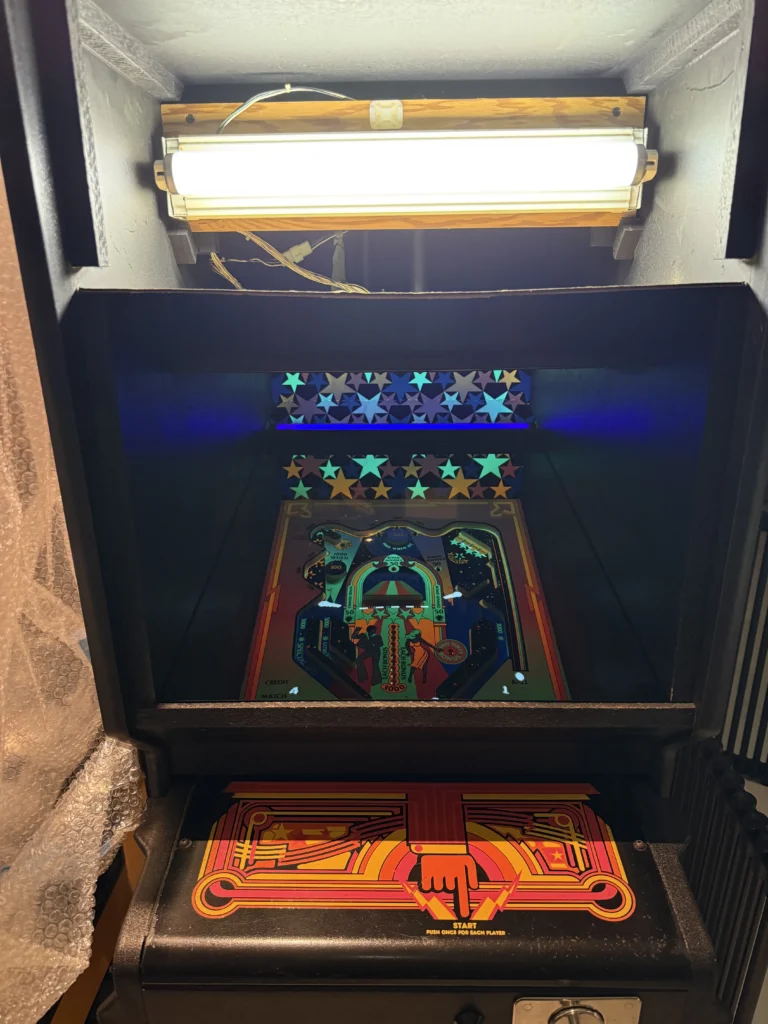

Nesta foto, é possível perceber a iluminação frontal e também a traseira, feita pela luz negra:

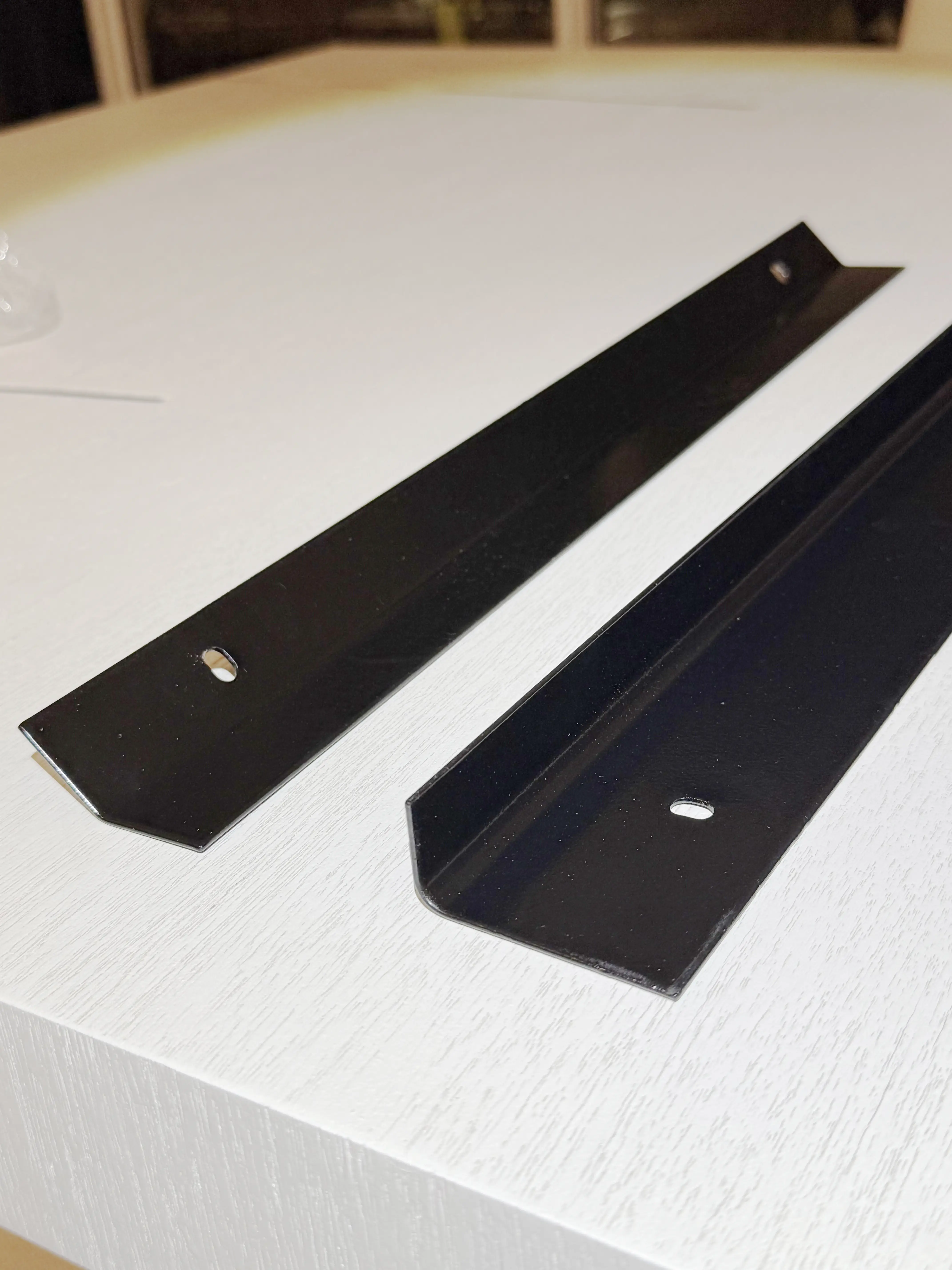

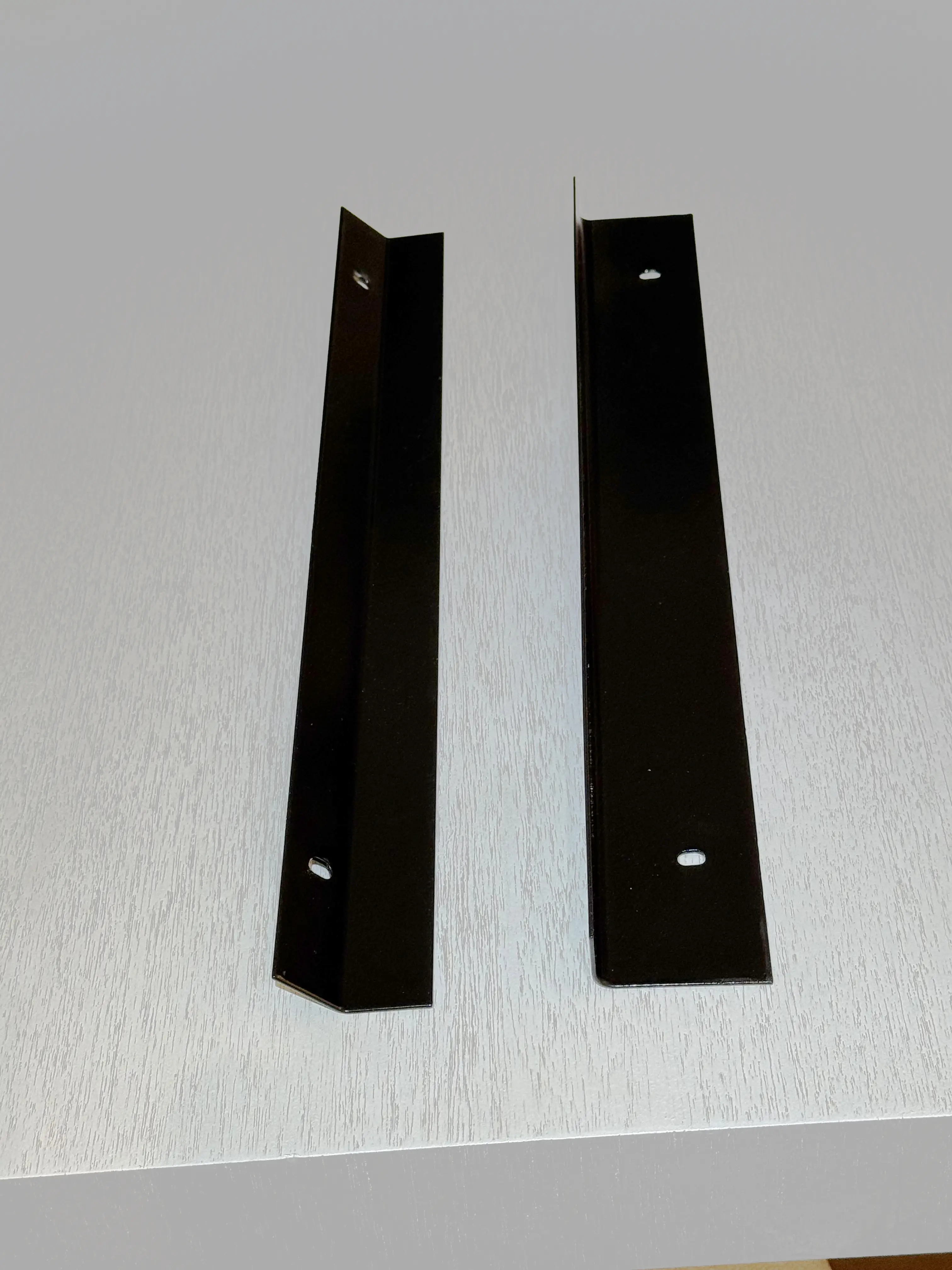

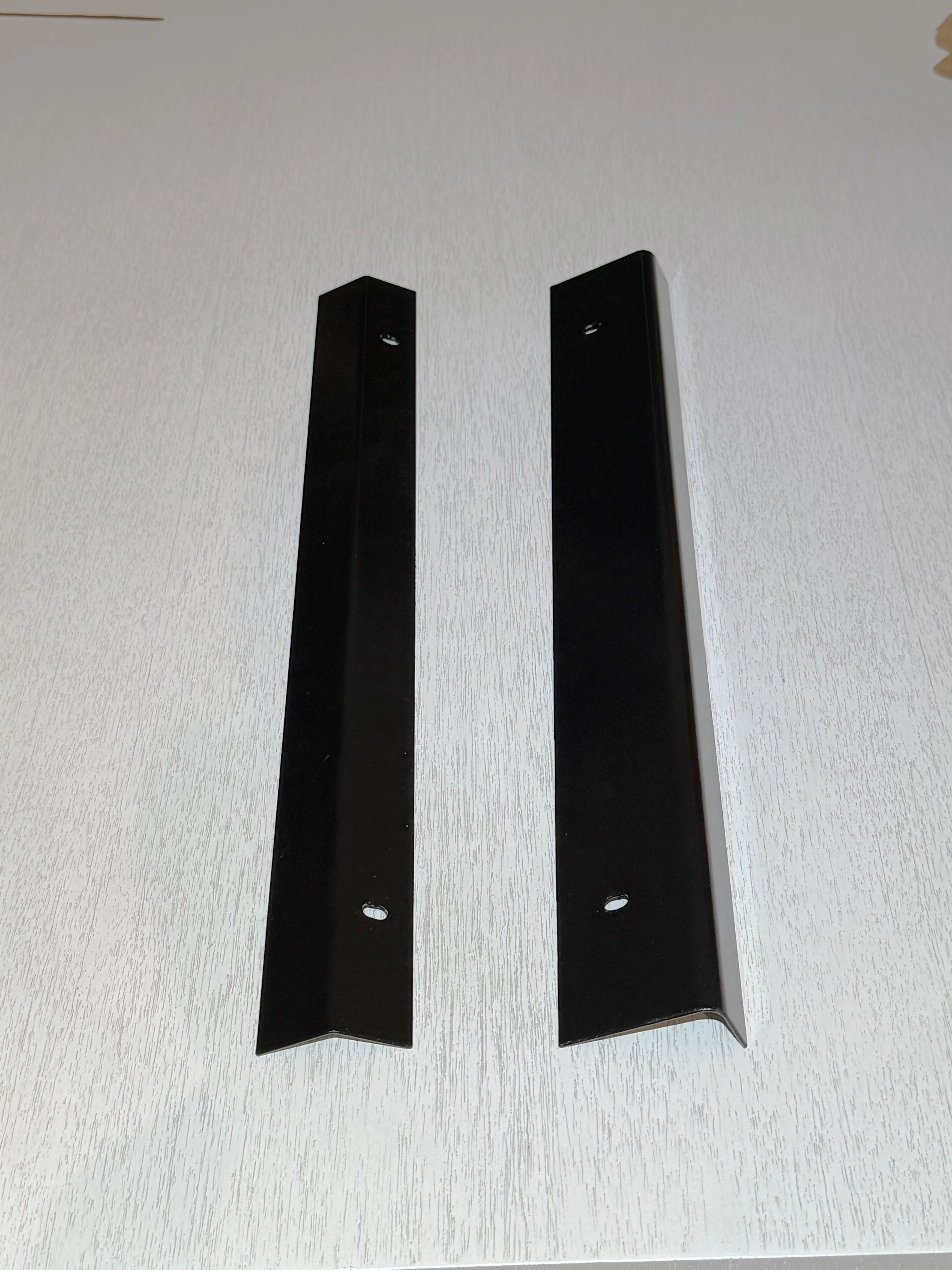

As barras em L para fixação do marquee foram submetidas a uma nova pintura eletrostática, ficando em estado de novas:

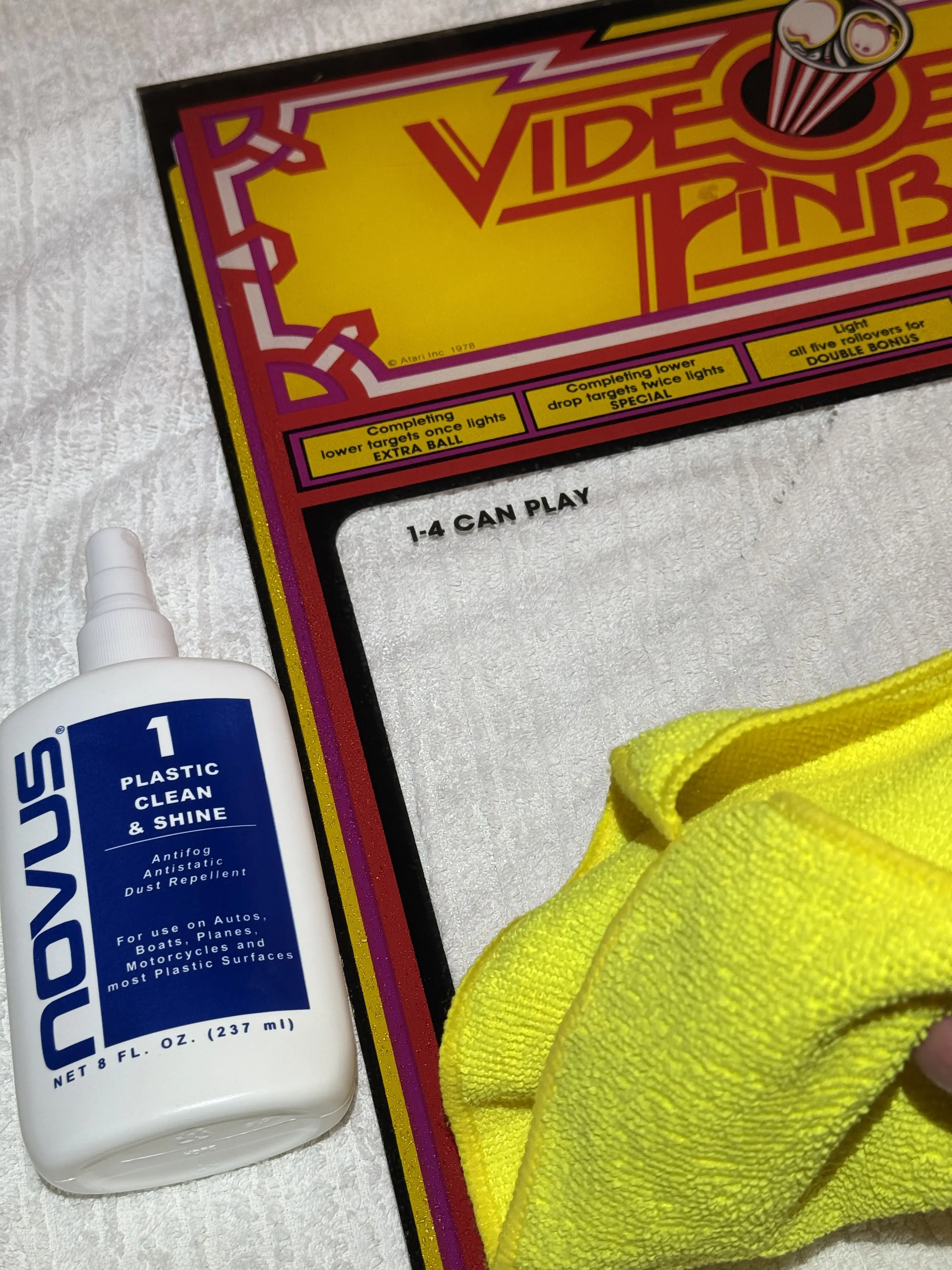

Antes de recolocar o marquee, eu fiz uma limpeza leve com o uso dos produtos para plástico da Novus em nível 1. Existem mais 2 níveis utilizados para polimentos mais fortes com o objetivo de tirar riscos.

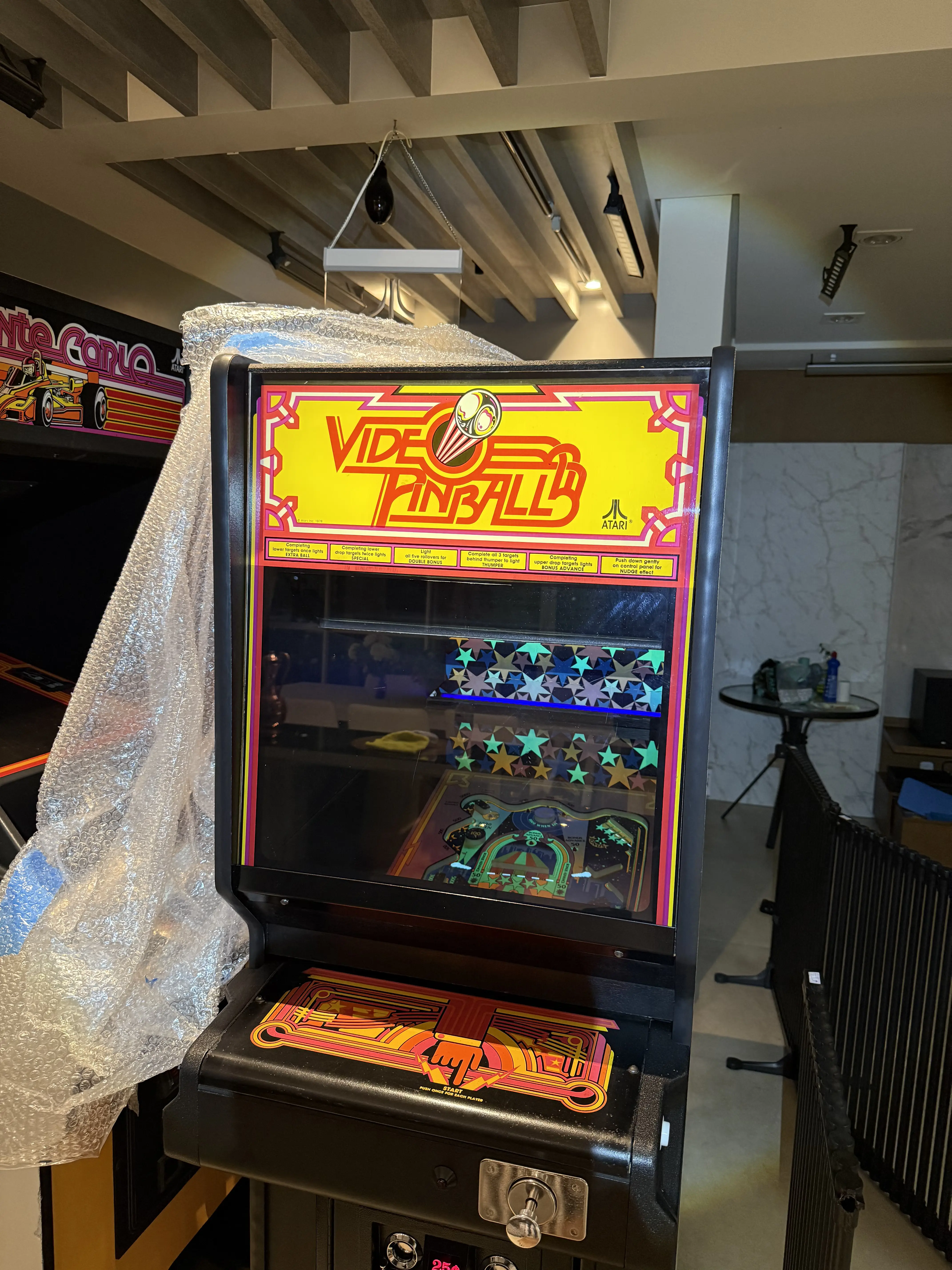

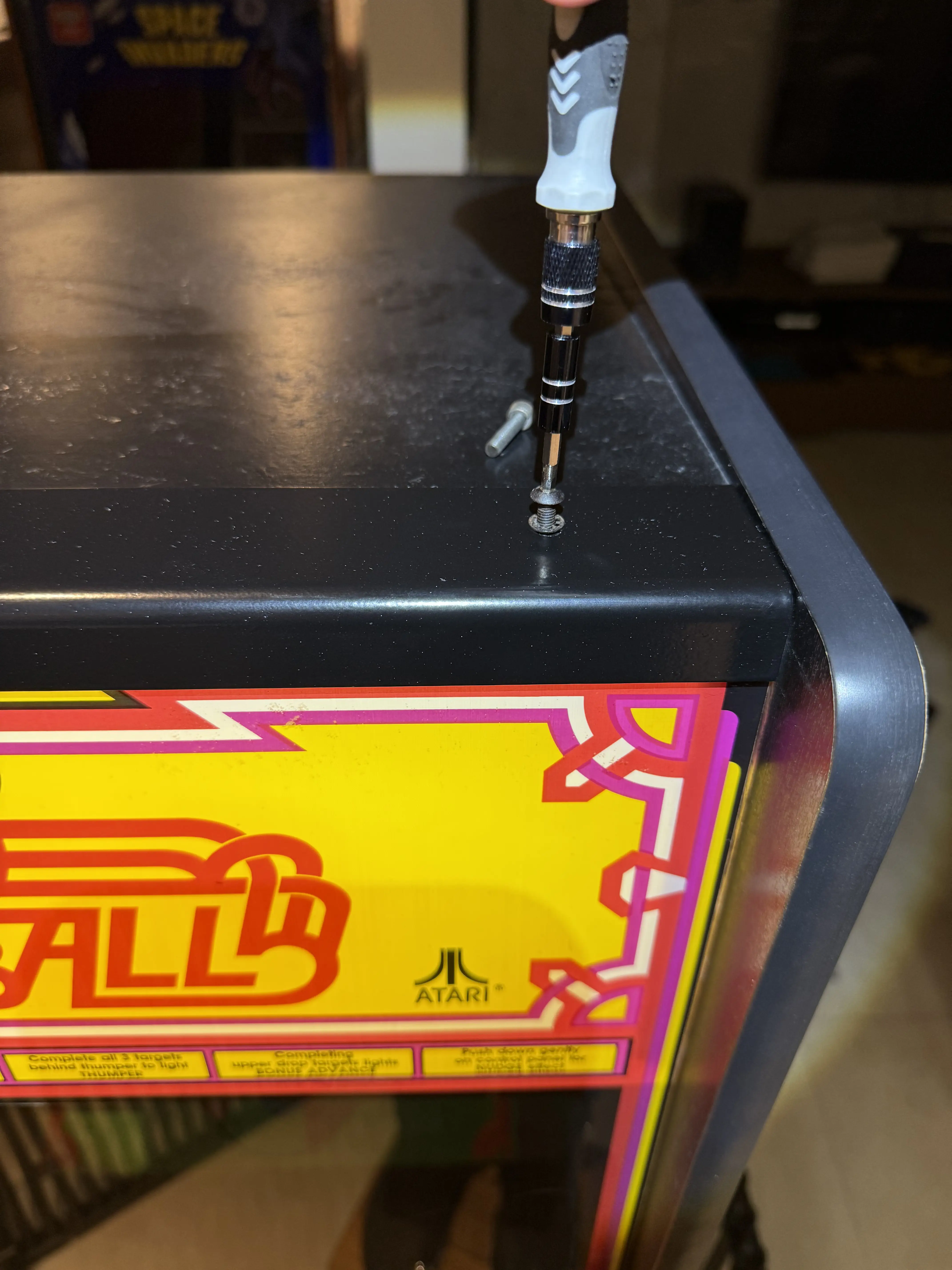

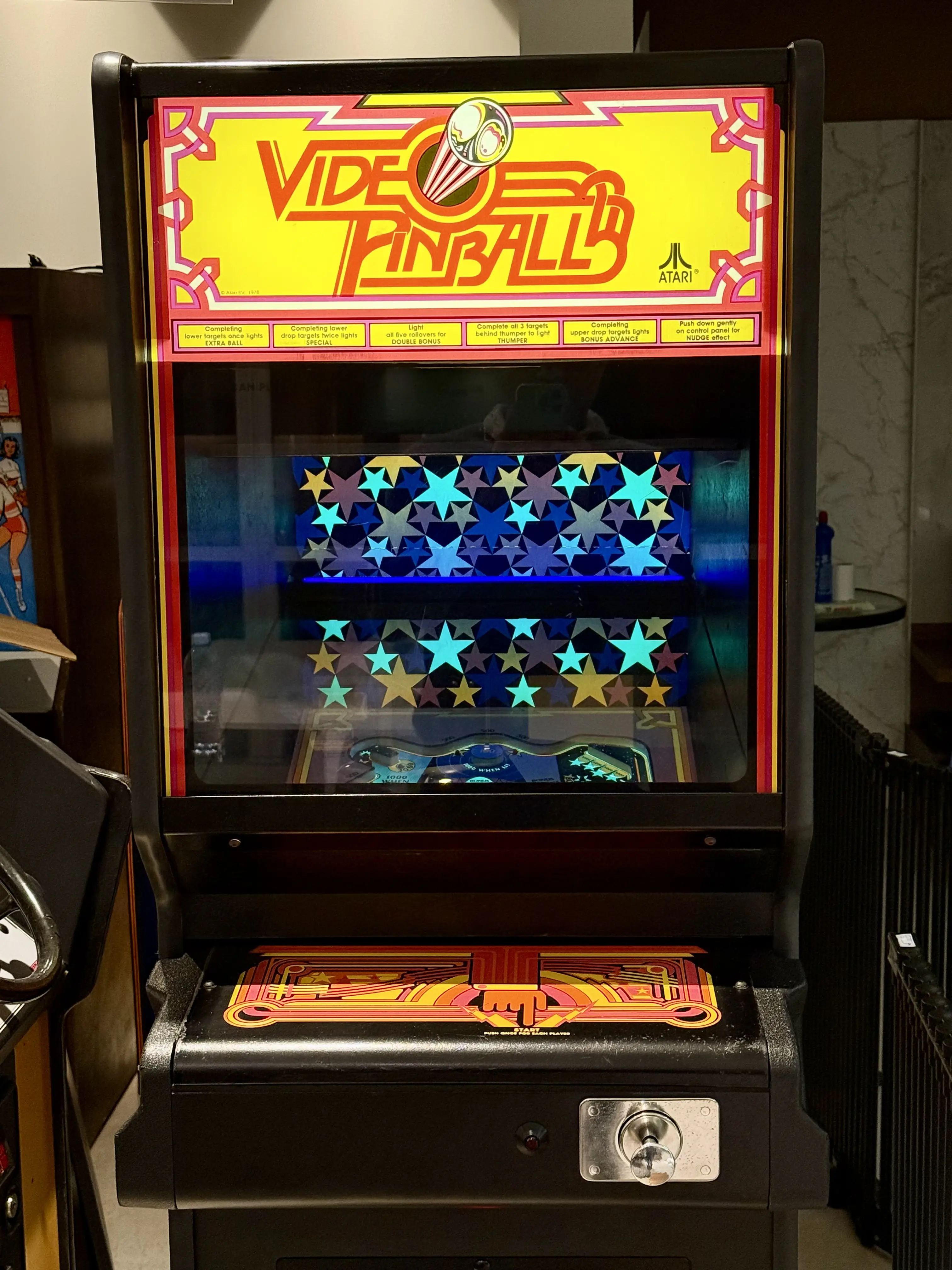

A instalação deste marquee é bem simples, e, por muita sorte, o exemplar deste Video Pinball veio com excelente estado de conservação.
Pequenos Acabamentos que Fazem a Diferença

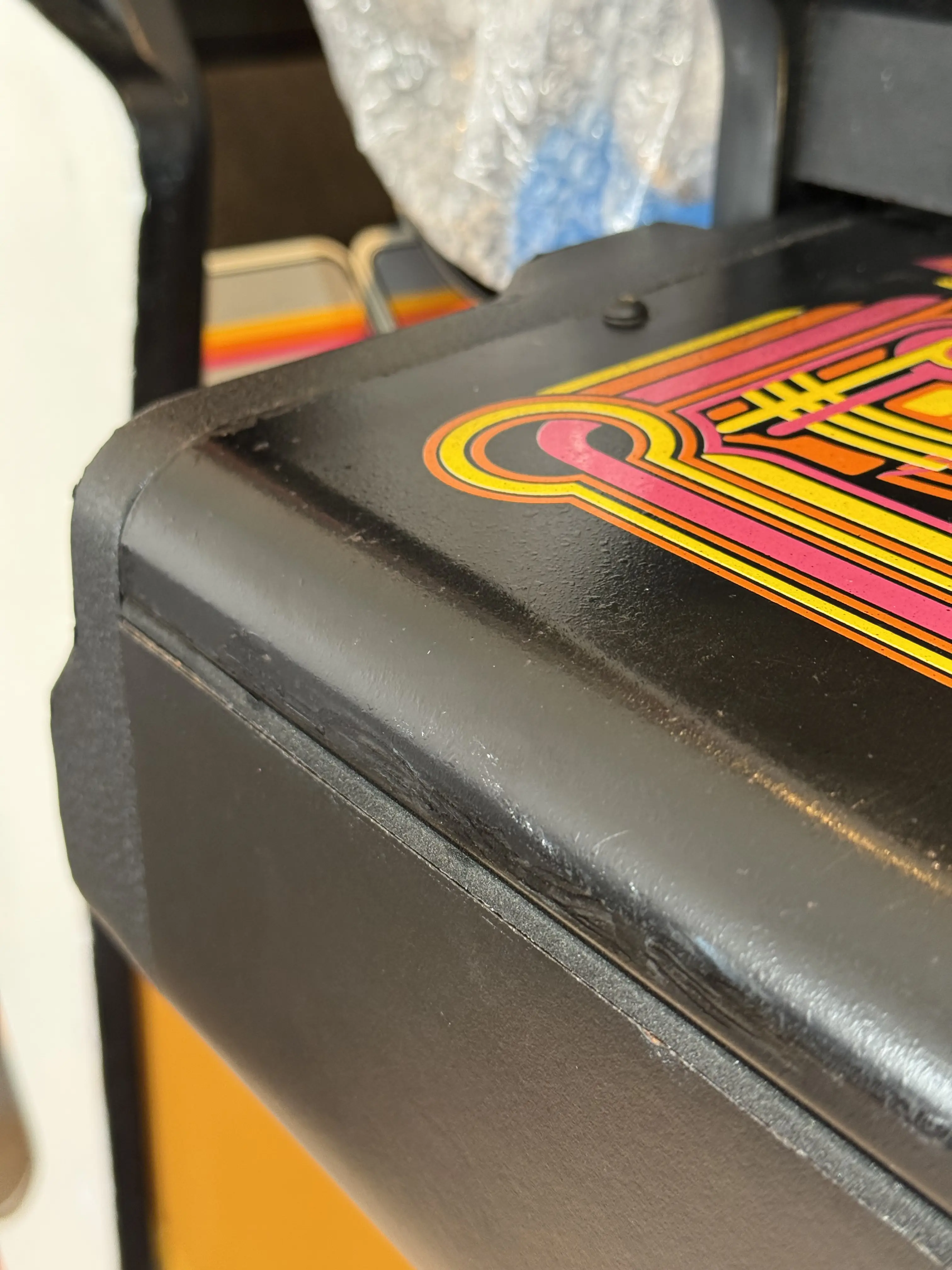

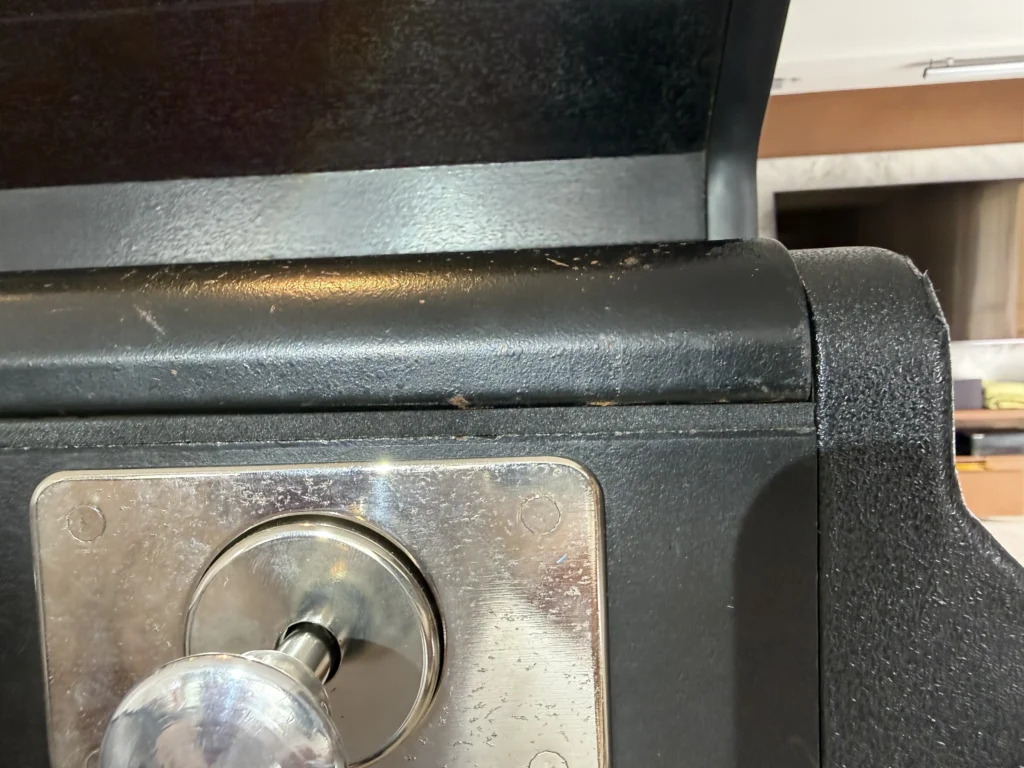

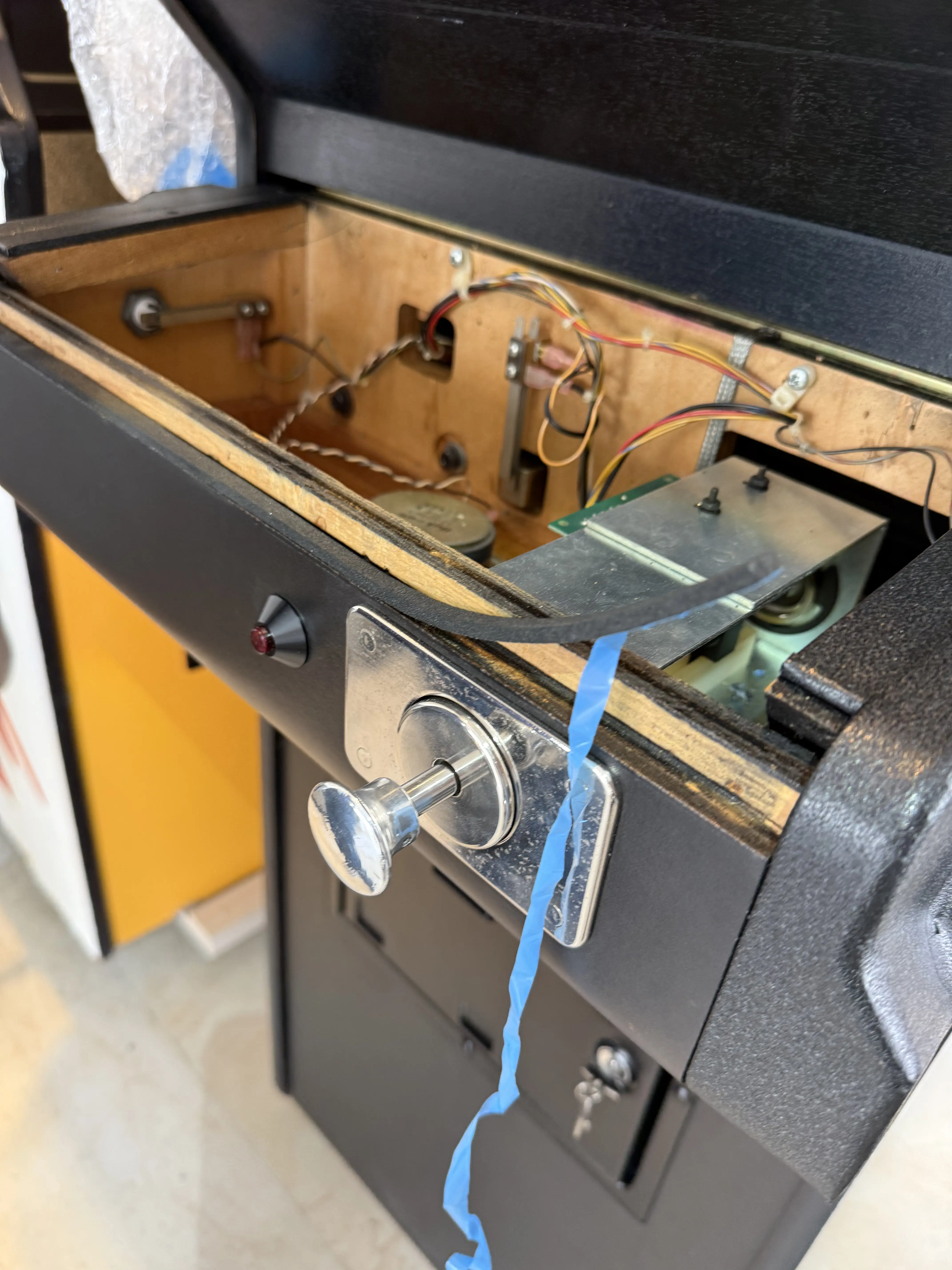

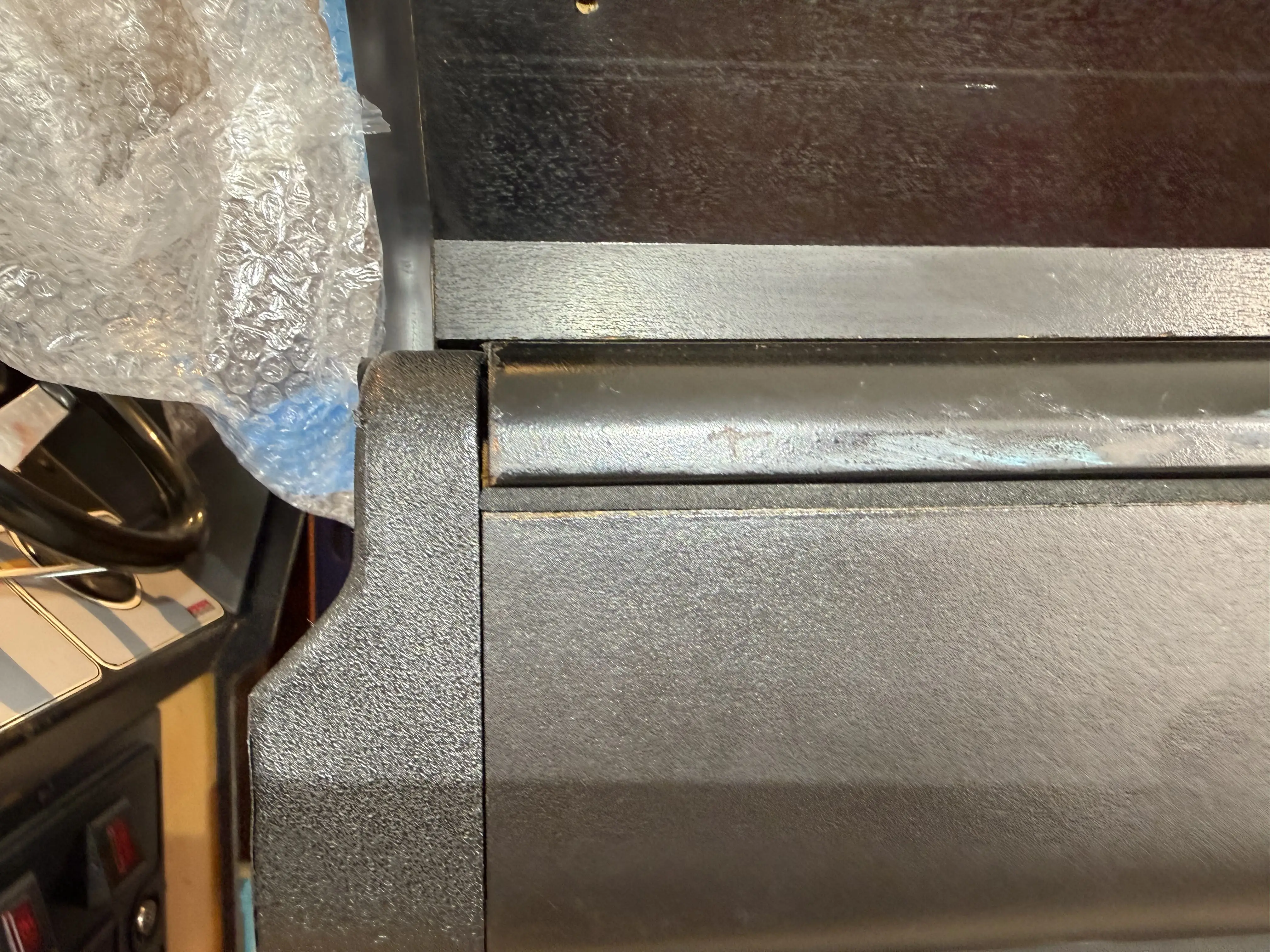

Para concluir a restauração, alguns pequenos acabamentos foram realizados, a começar pela chapa metálica que compõe a parte superior do painel de controle. Como a impressão em 3D das laterais plásticas com o revestimento de vinil resultaram em uma espessura maior do que o painel convencional, formou-se esta fresta na parte frontal:
A solução encontrada, para evitar ter que desmontar o painel todo e refazer as laterais, foi recortar um pedaço de espuma adesiva:

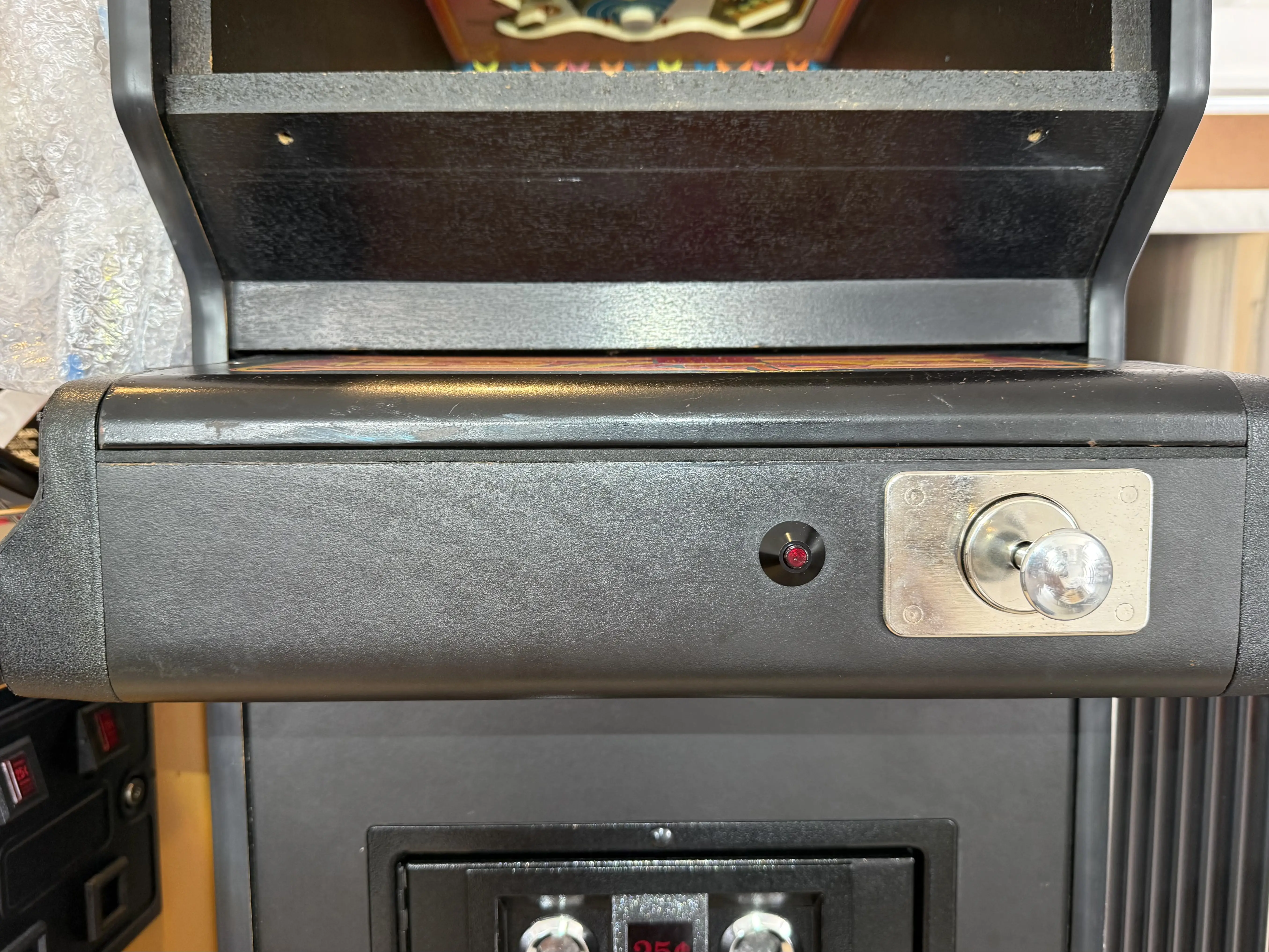

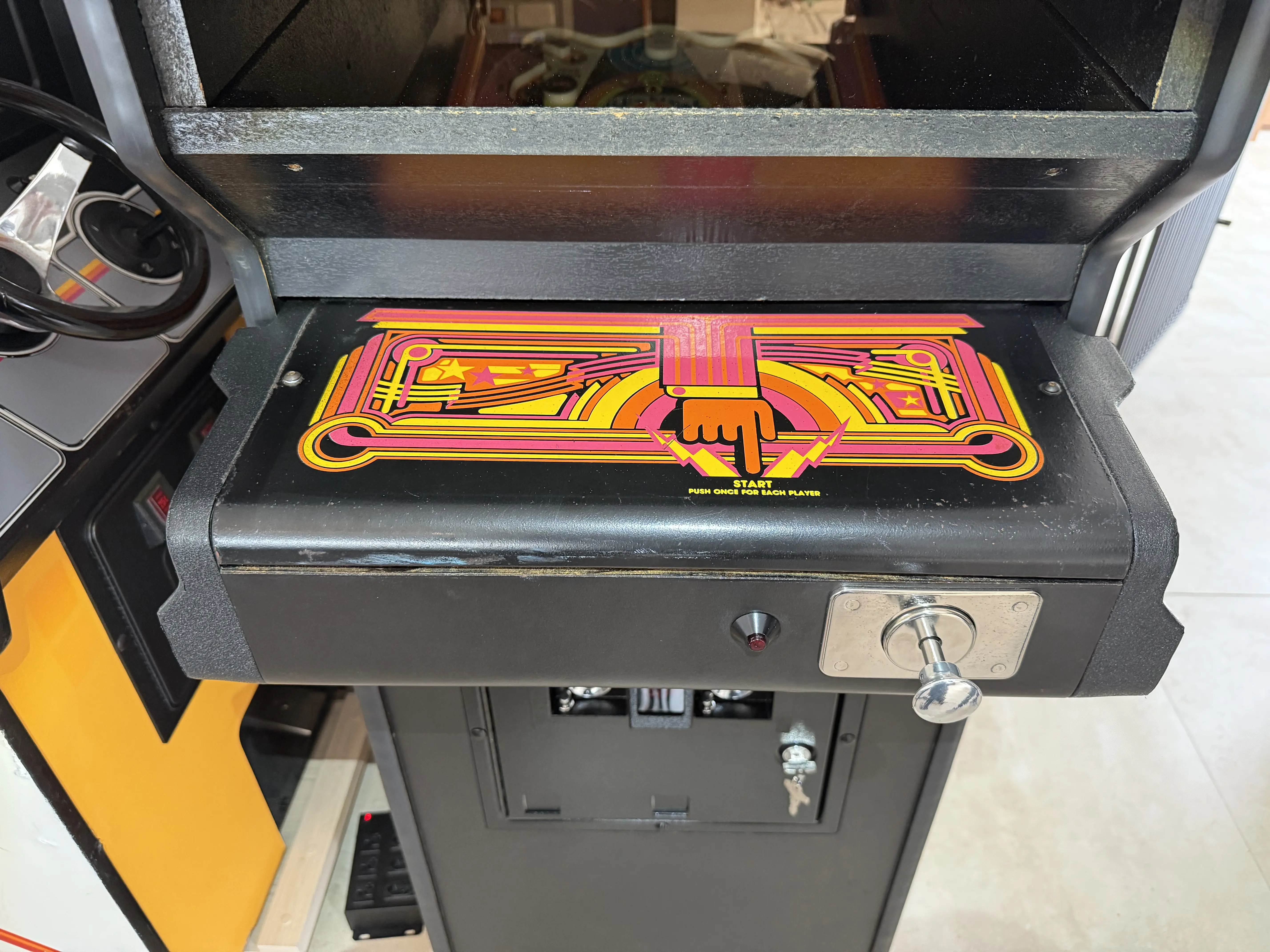

O resultado ficou muito bom:

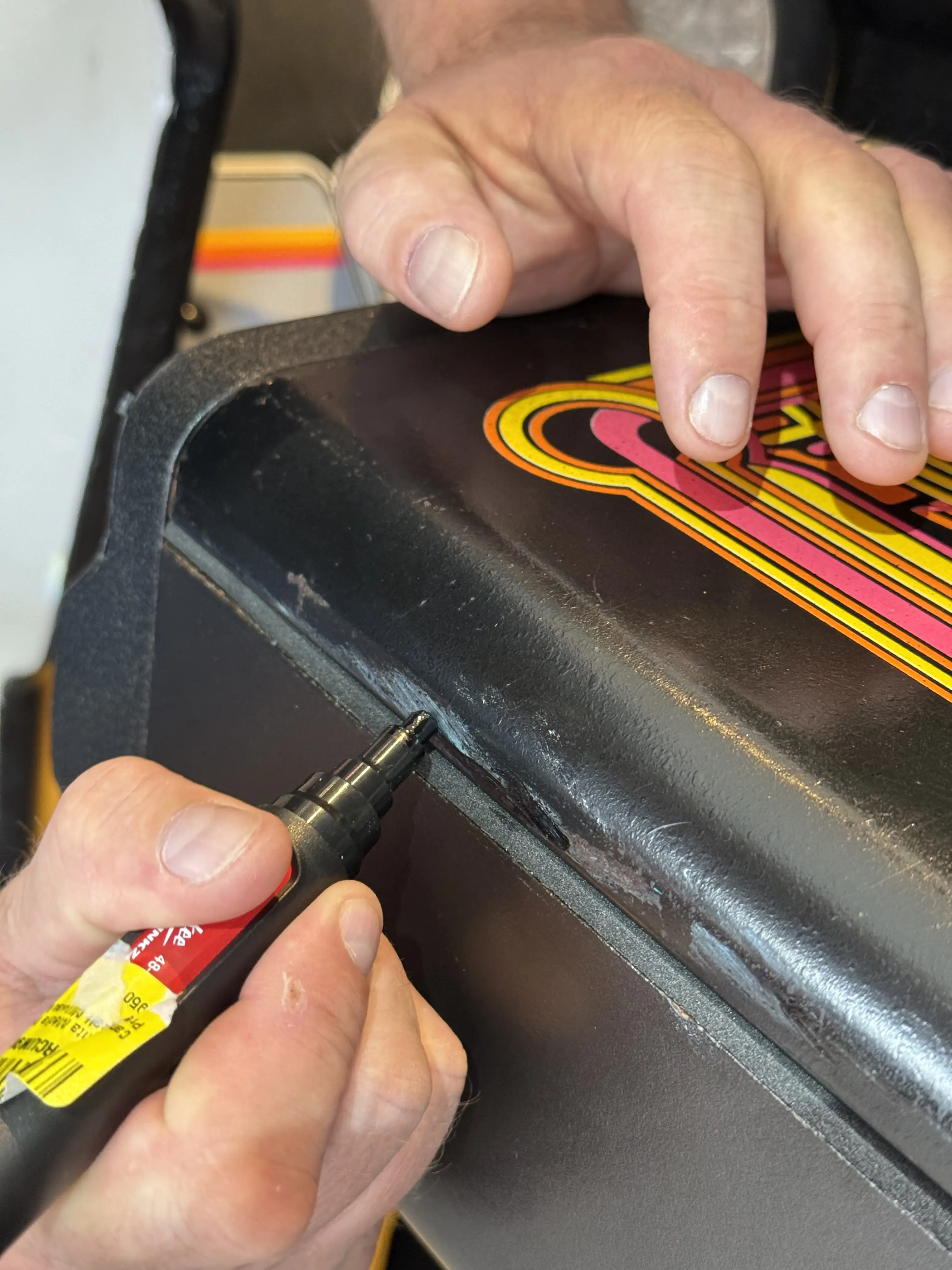

Em seguida, foi dado um ligeiro retoque com marcador preto em algumas partes que apresentavam manchas azuladas.

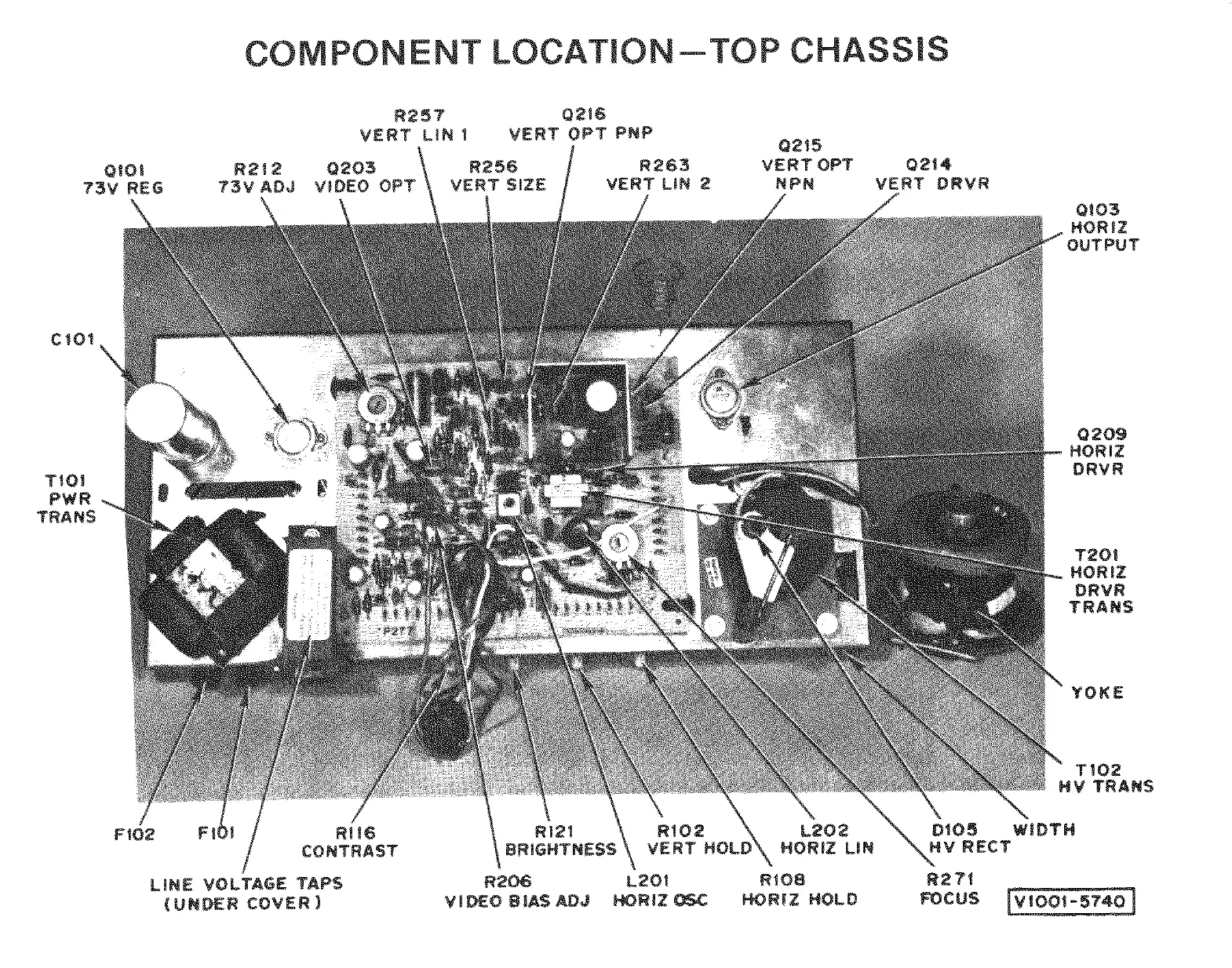

Outro ajuste foi eletrônico, no monitor Wells-Gardner. Após examinar o manual, descobri um trimpot para “vertical size”, que eu achei que não existisse neste modelo.
Como a imagem estava ligeiramente pequena (a bola não saía exatamente no desenho da canaleta), realizei o ajuste de aumentar ligeiramente o potenciômetro.

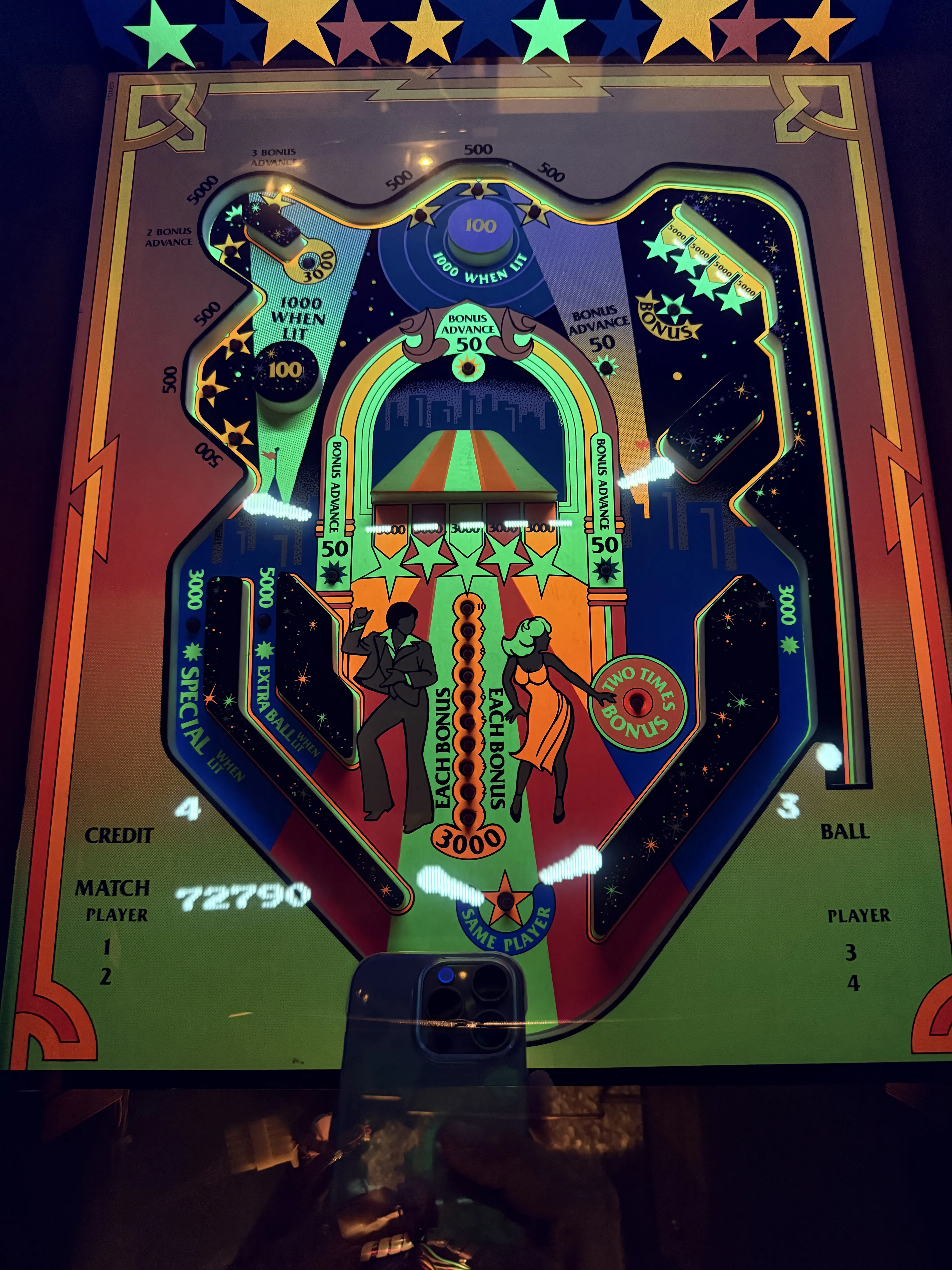

É importante observar que, embora o ajuste seja “vertical”, este monitor está rotacionado 90 graus com relação ao jogador, em jargão popular chamado de “monitor de pé”. Portanto, o ajuste vertical na verdade ocorre no menor eixo, que está perpendicular à orientação do jogador (o que parece “horizontal” para este ponto de vista). O resultado foi satisfatório:

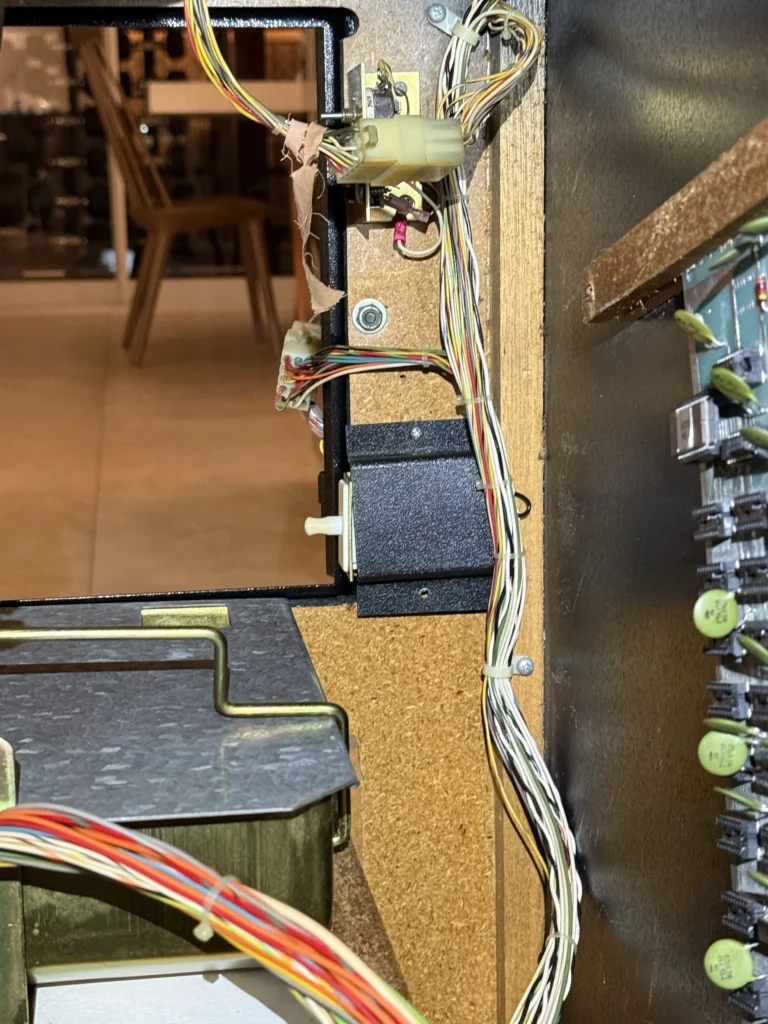

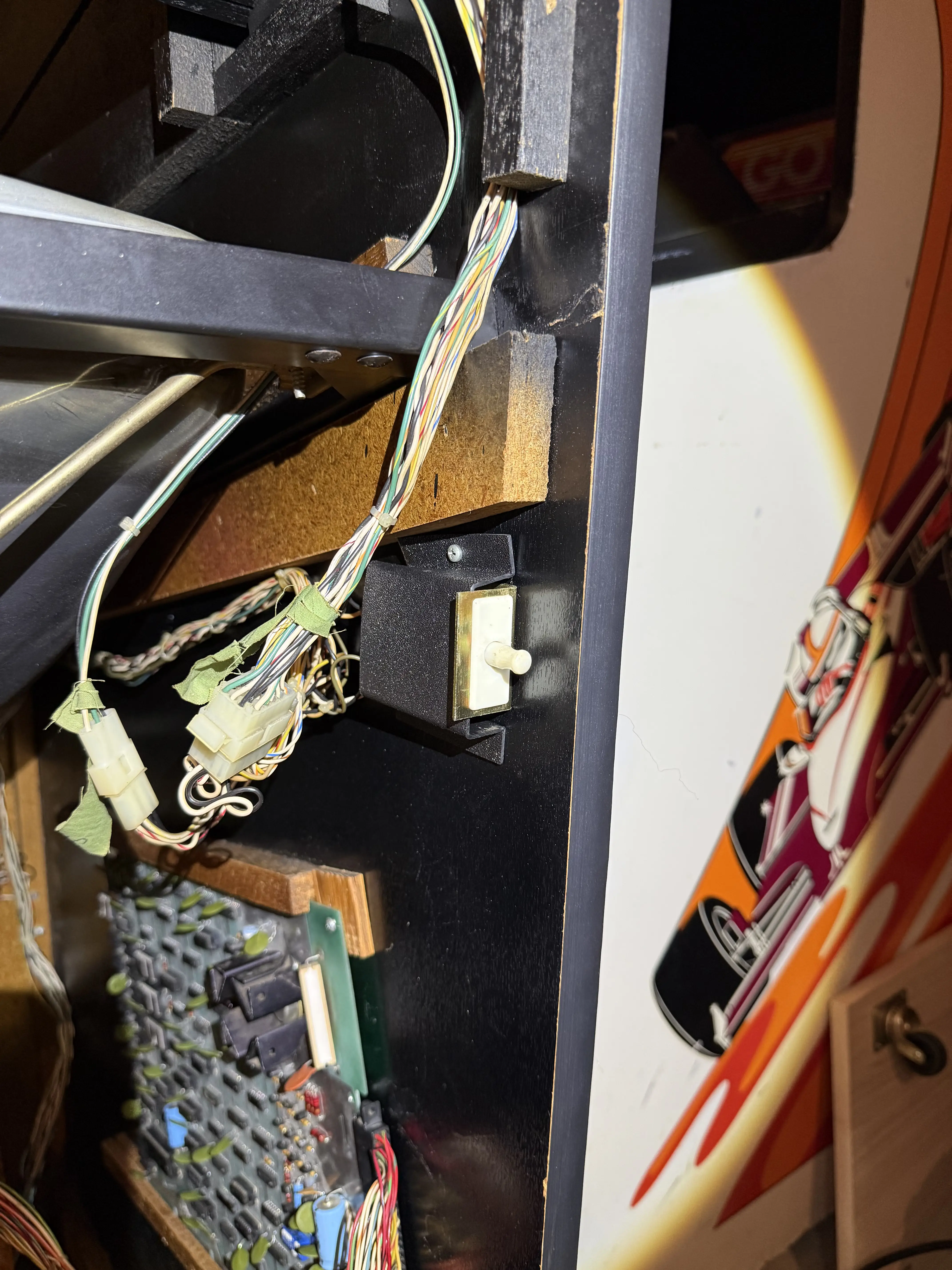

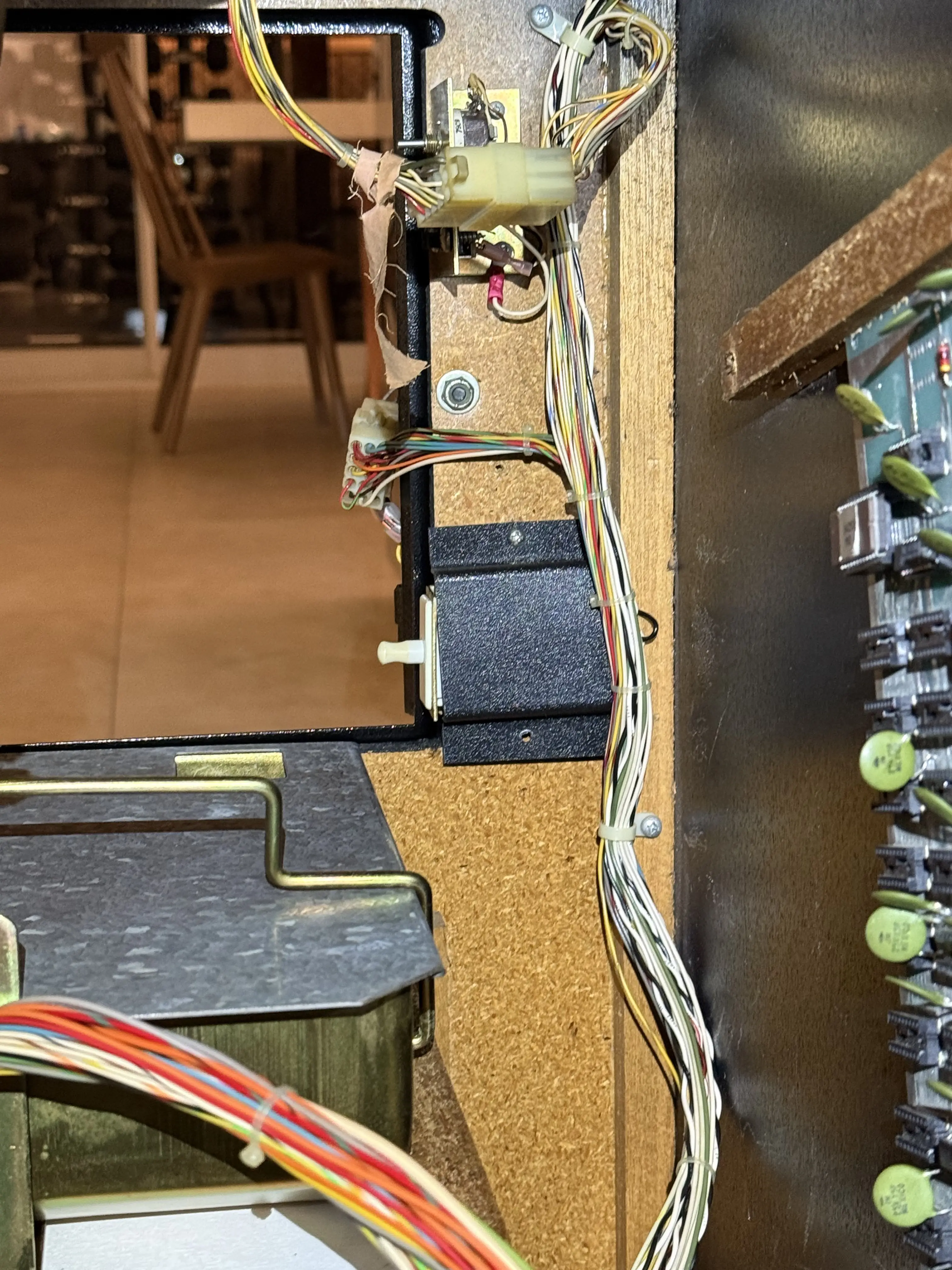

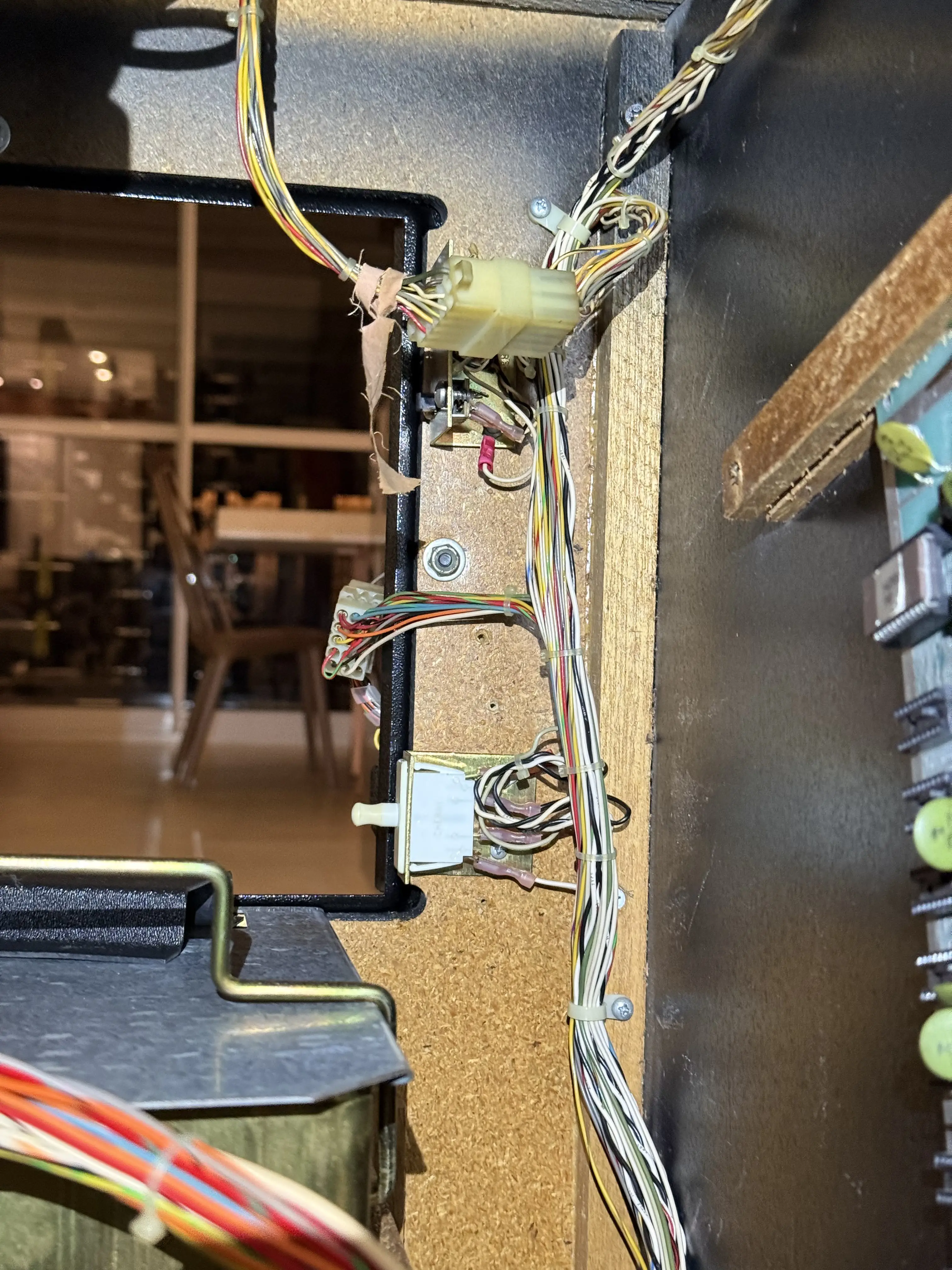

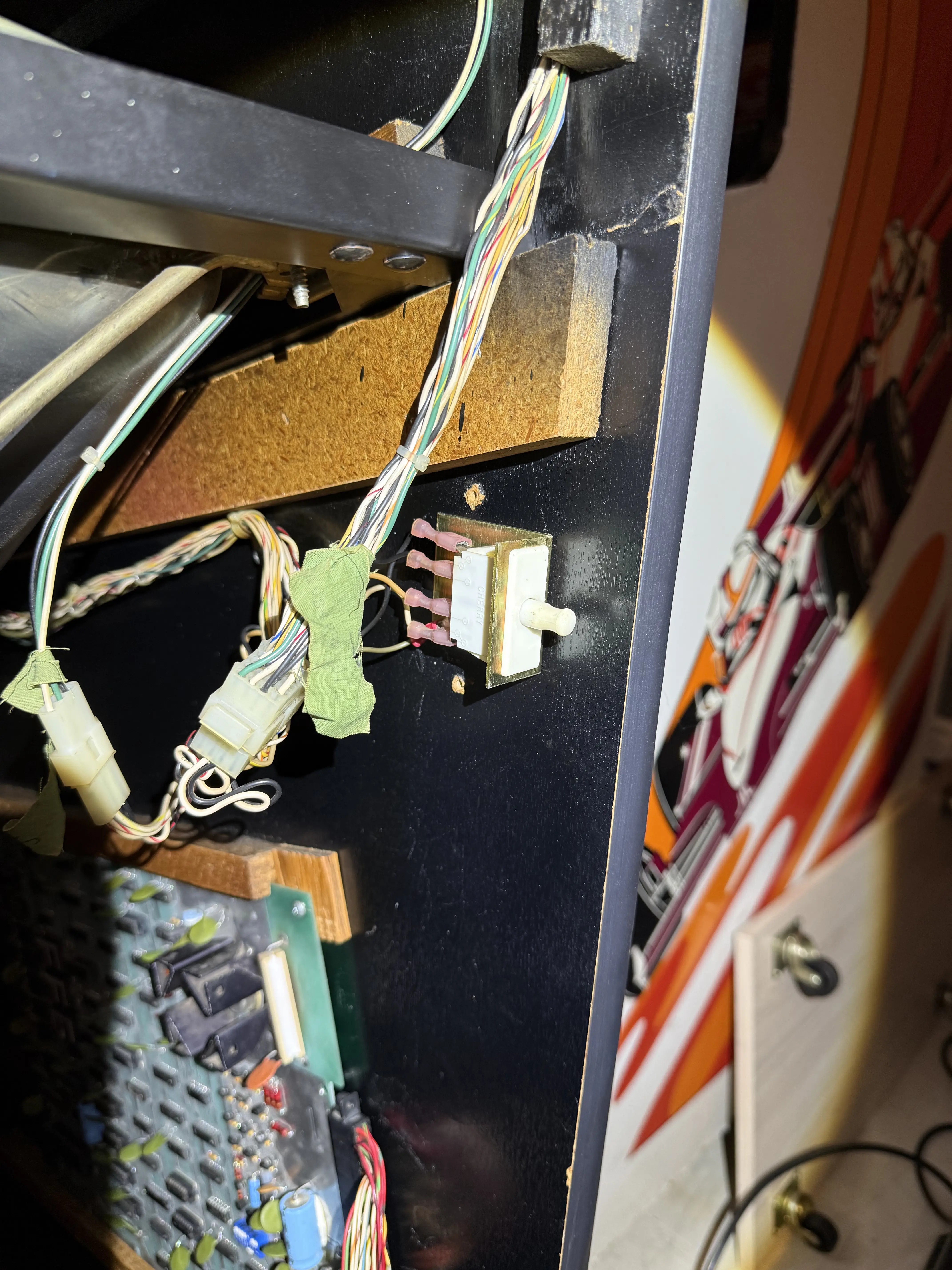

Um acabamento que deixei para o final, após testar bem todos os componentes, foi a colocação dos acabamentos plásticos que servem de “capa” para os interlock switches – um deles fica na back door, e outro, na coin door.

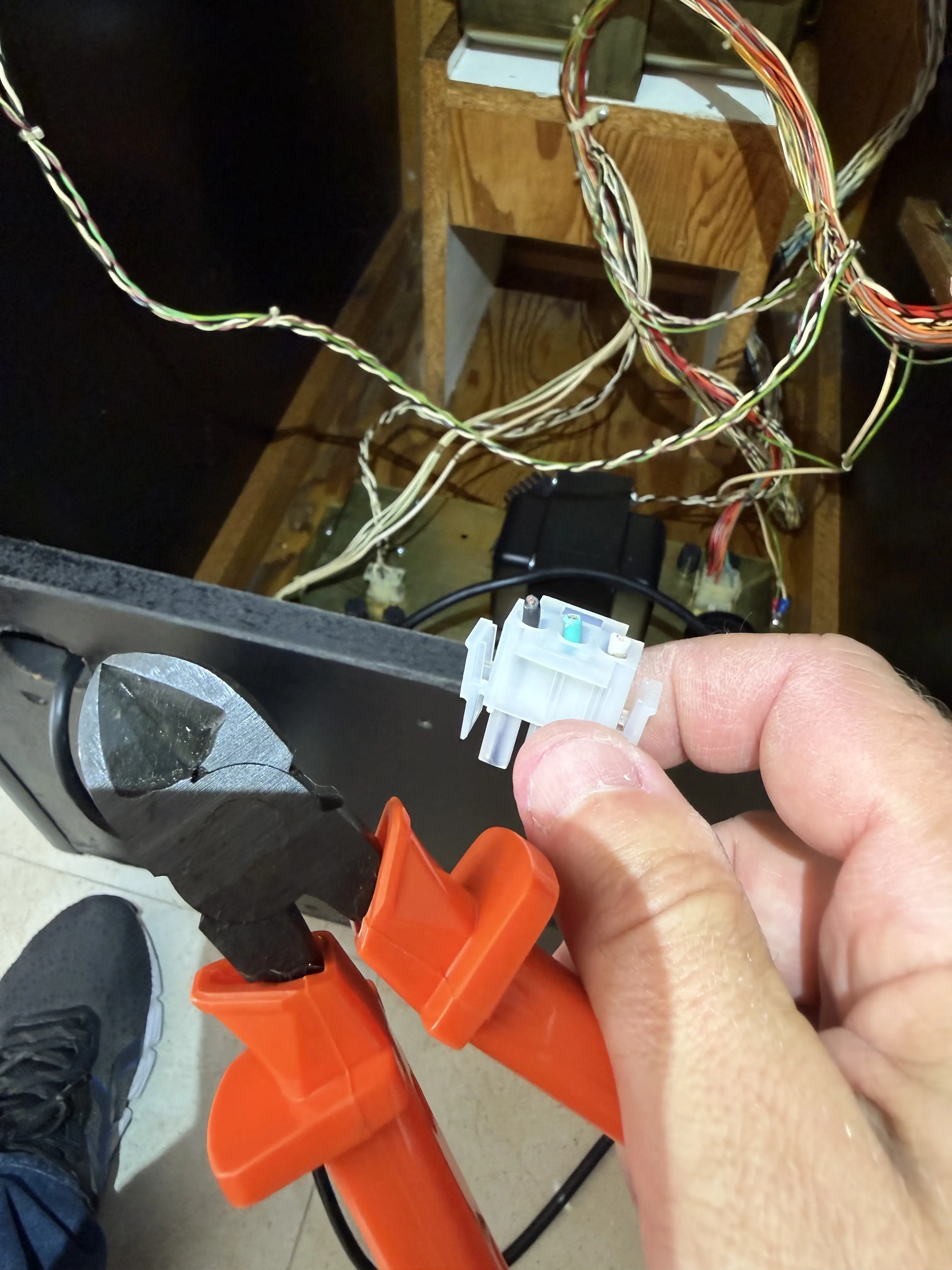

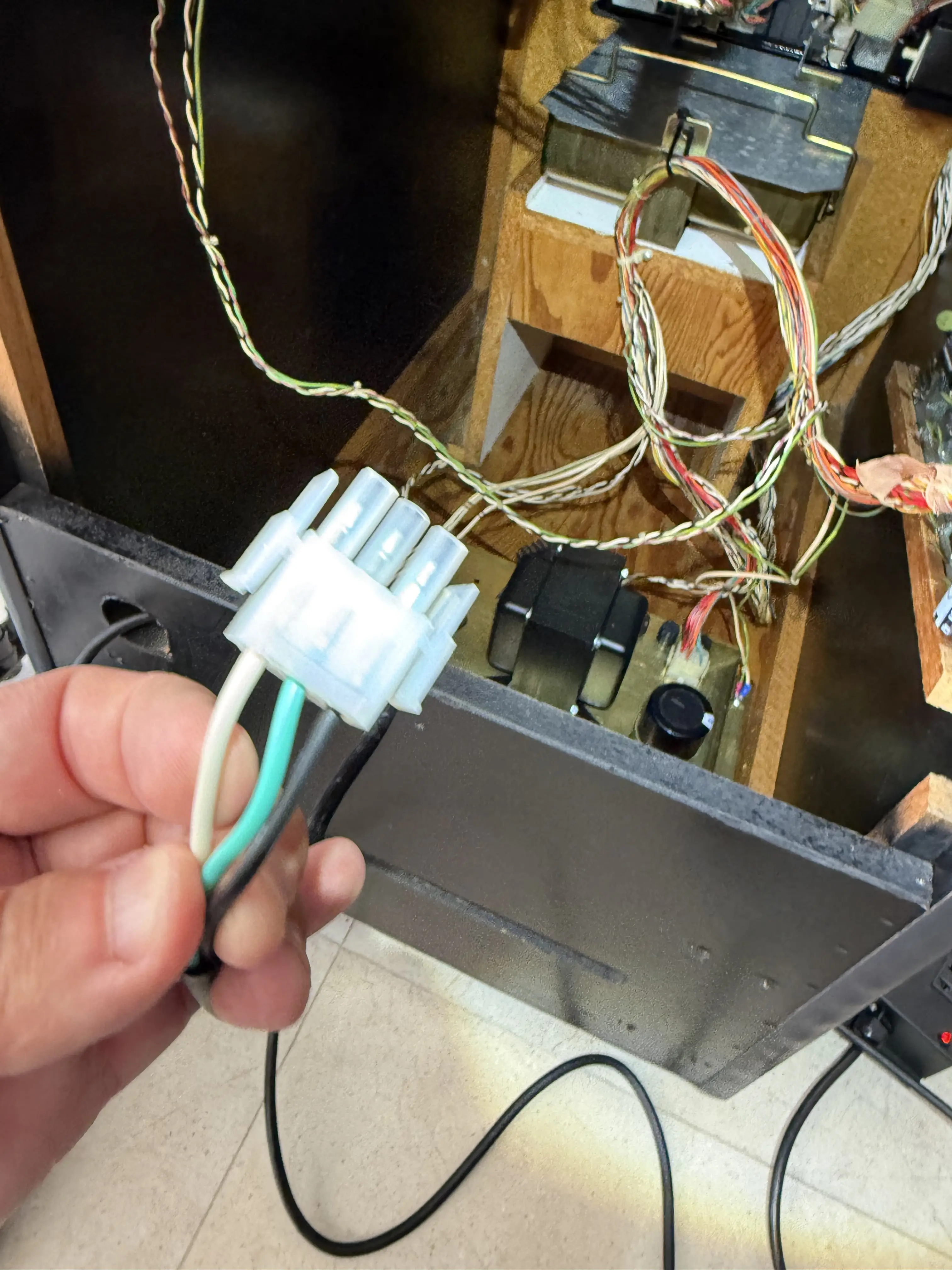

Por fim, eu havia me esquecido de instalar a chapa metálica do power cord, que serve para proteger o cabo de ser puxado excessivamente ao ligar o arcade a uma tomada. Infelizmente, isso exigiu que eu desmanchasse o plug original para a instalação de um novo conector. Eu não consegui retirar os pinos com o extrator Molex.

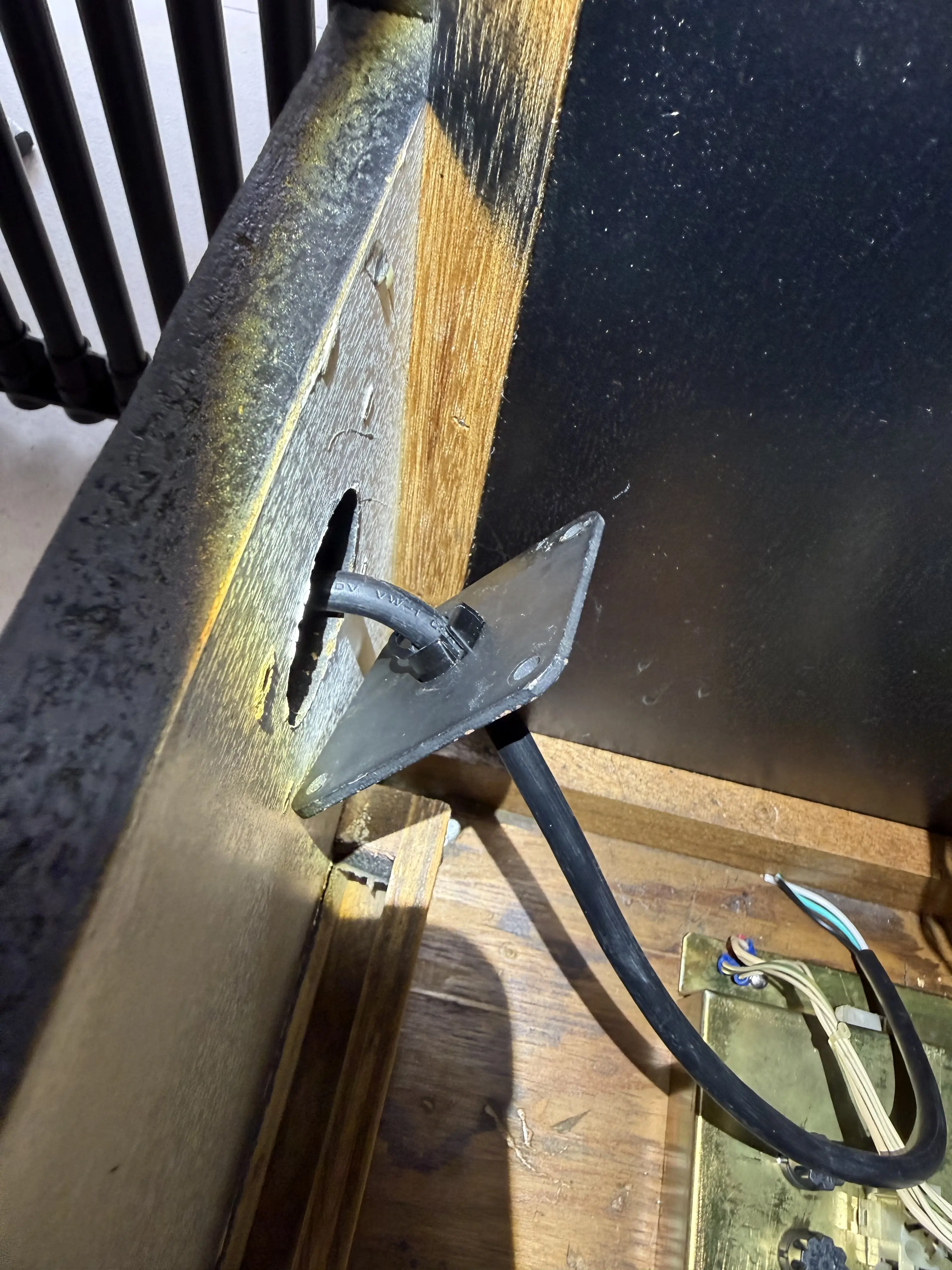

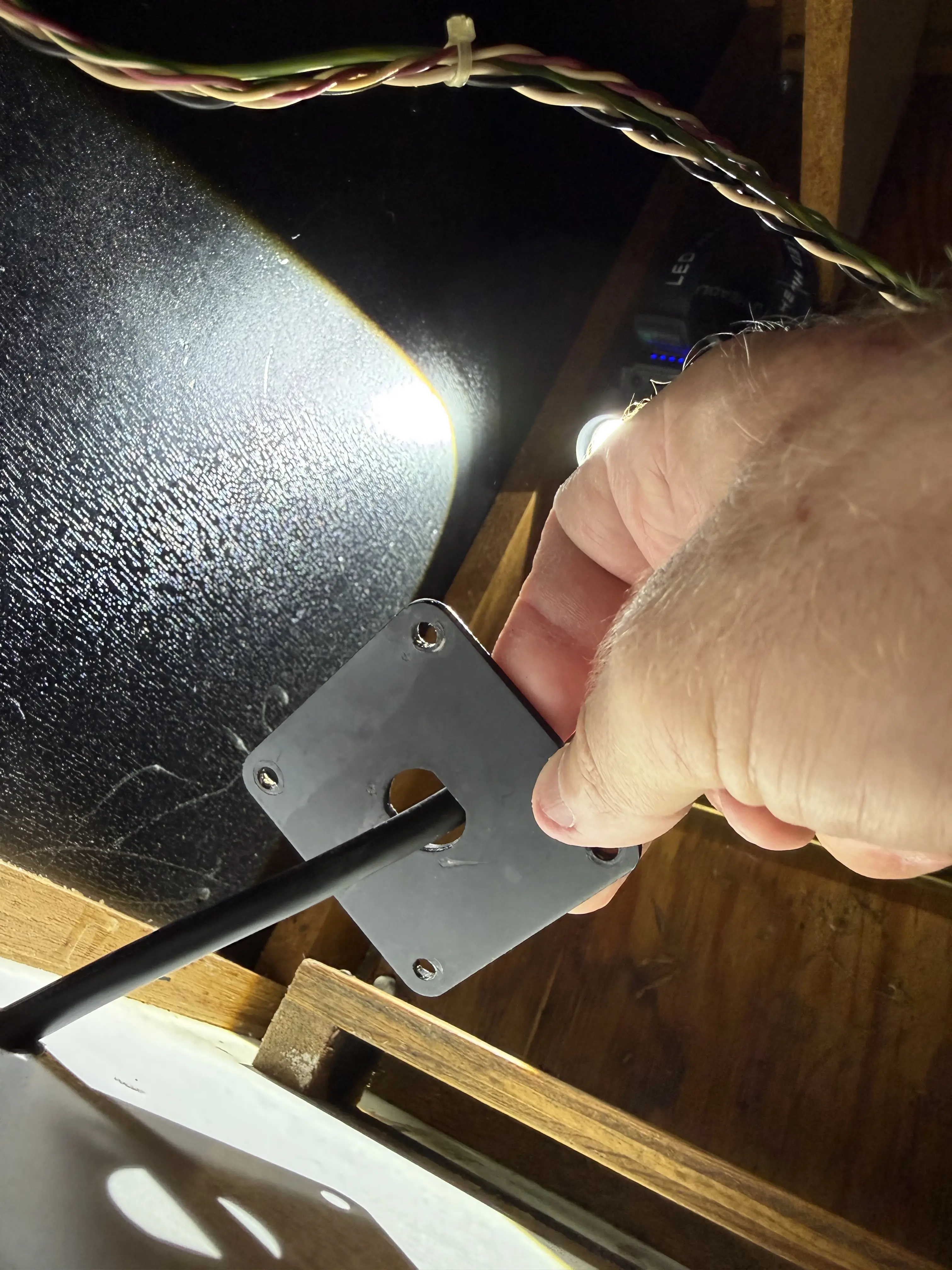

A chapa é inserida com uma bucha que segura o cabo no local e impede que seja puxado para fora:

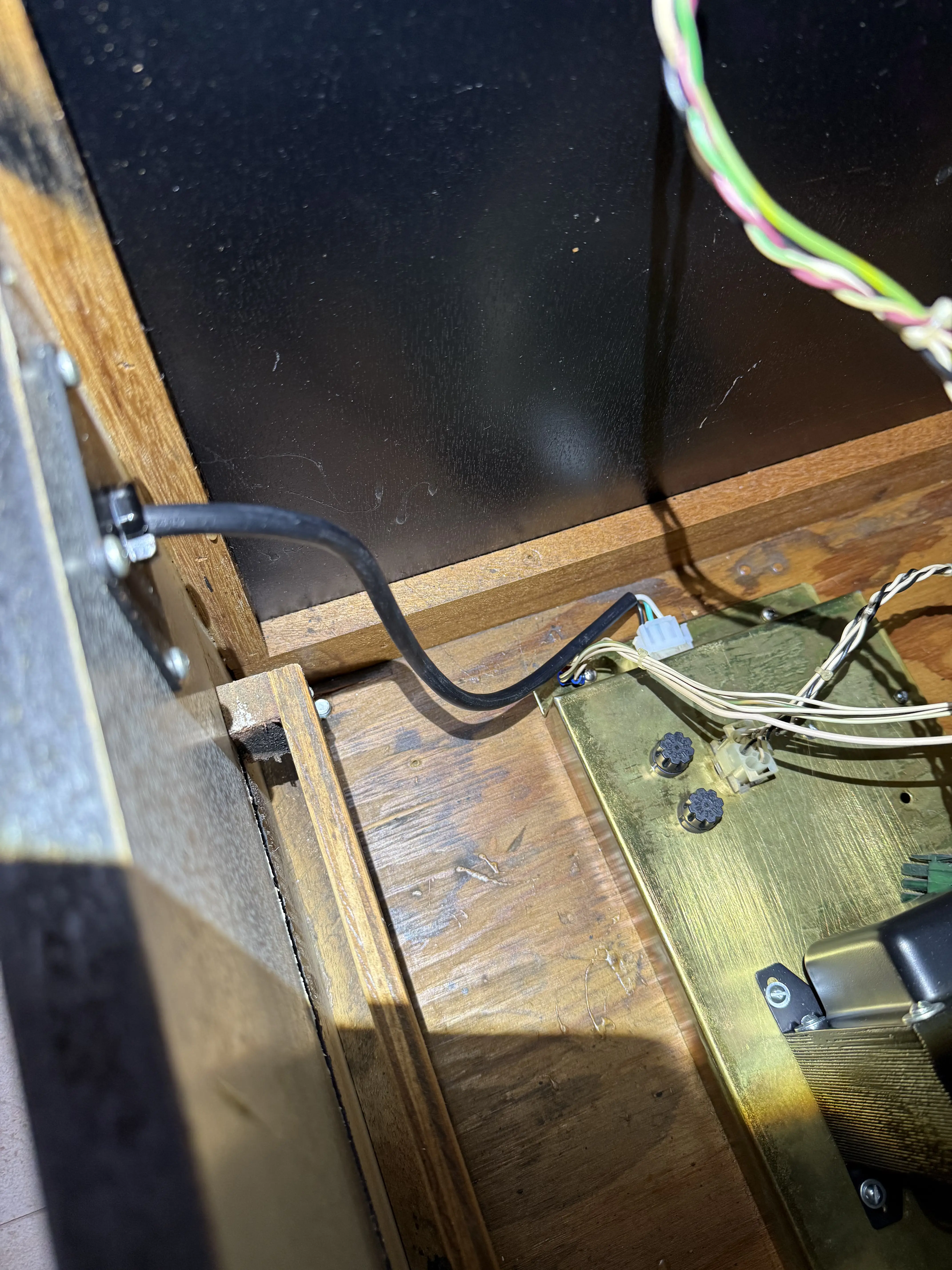

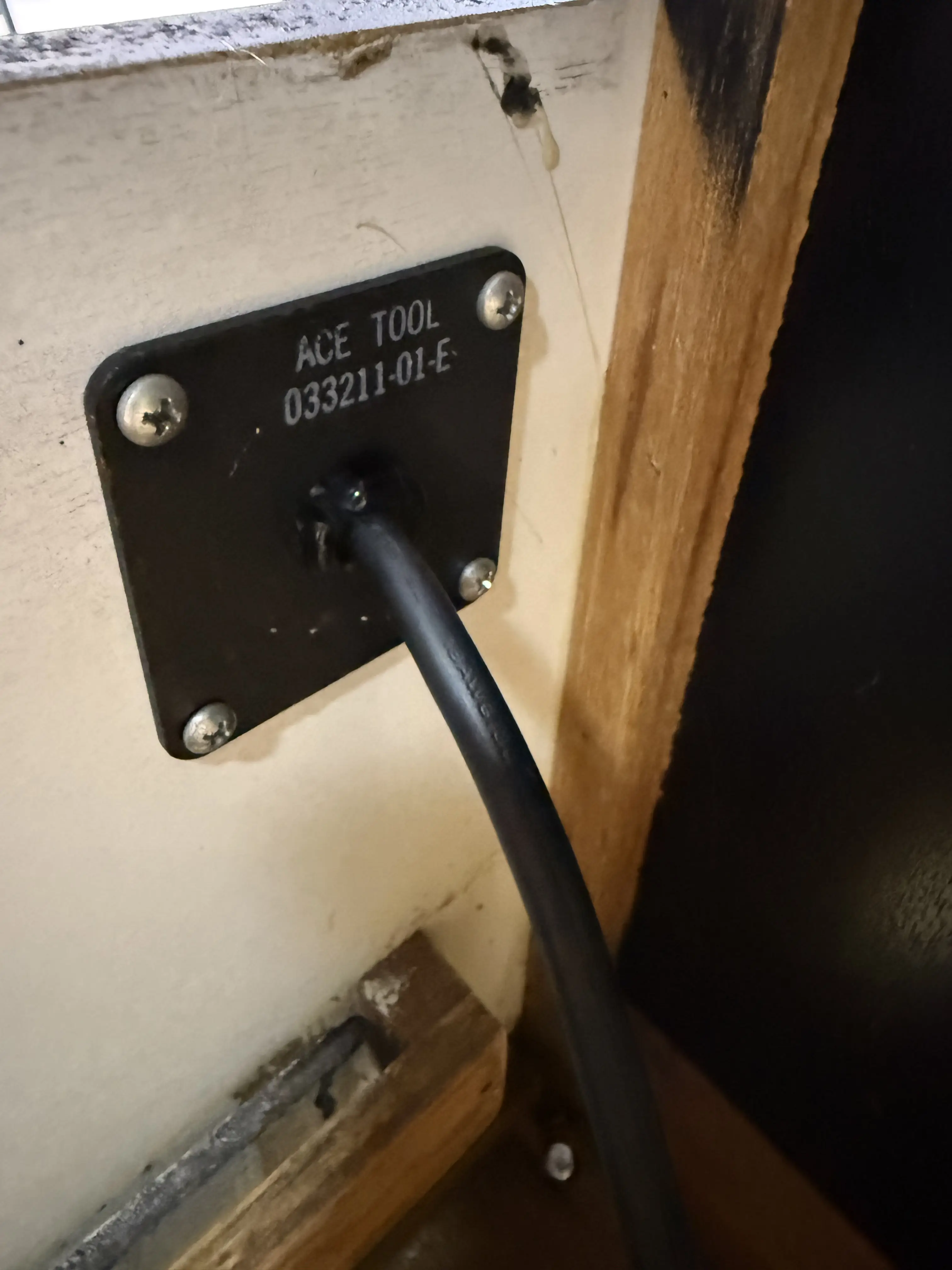

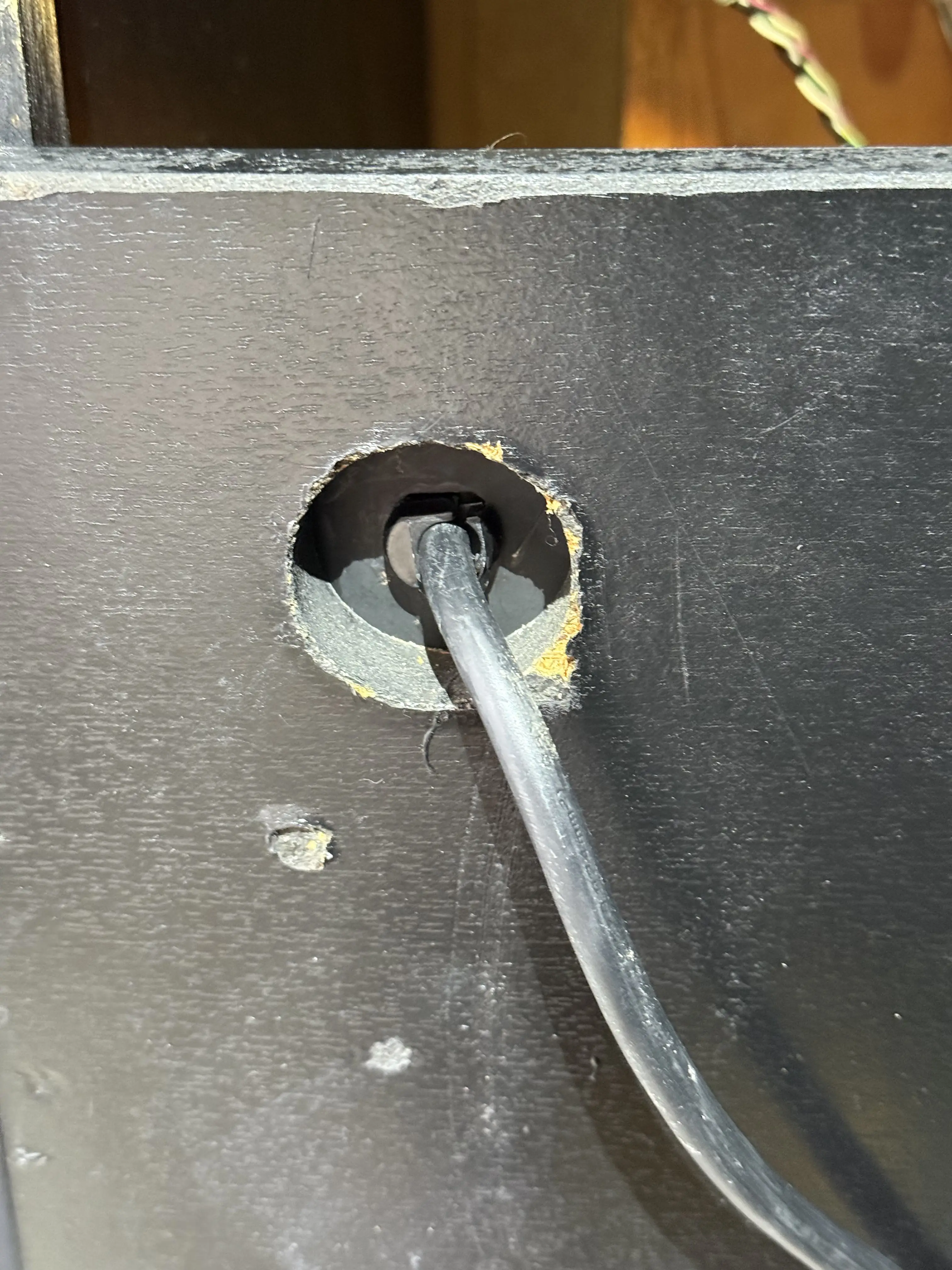

As visões interna e externa ficam desta forma após instalada:

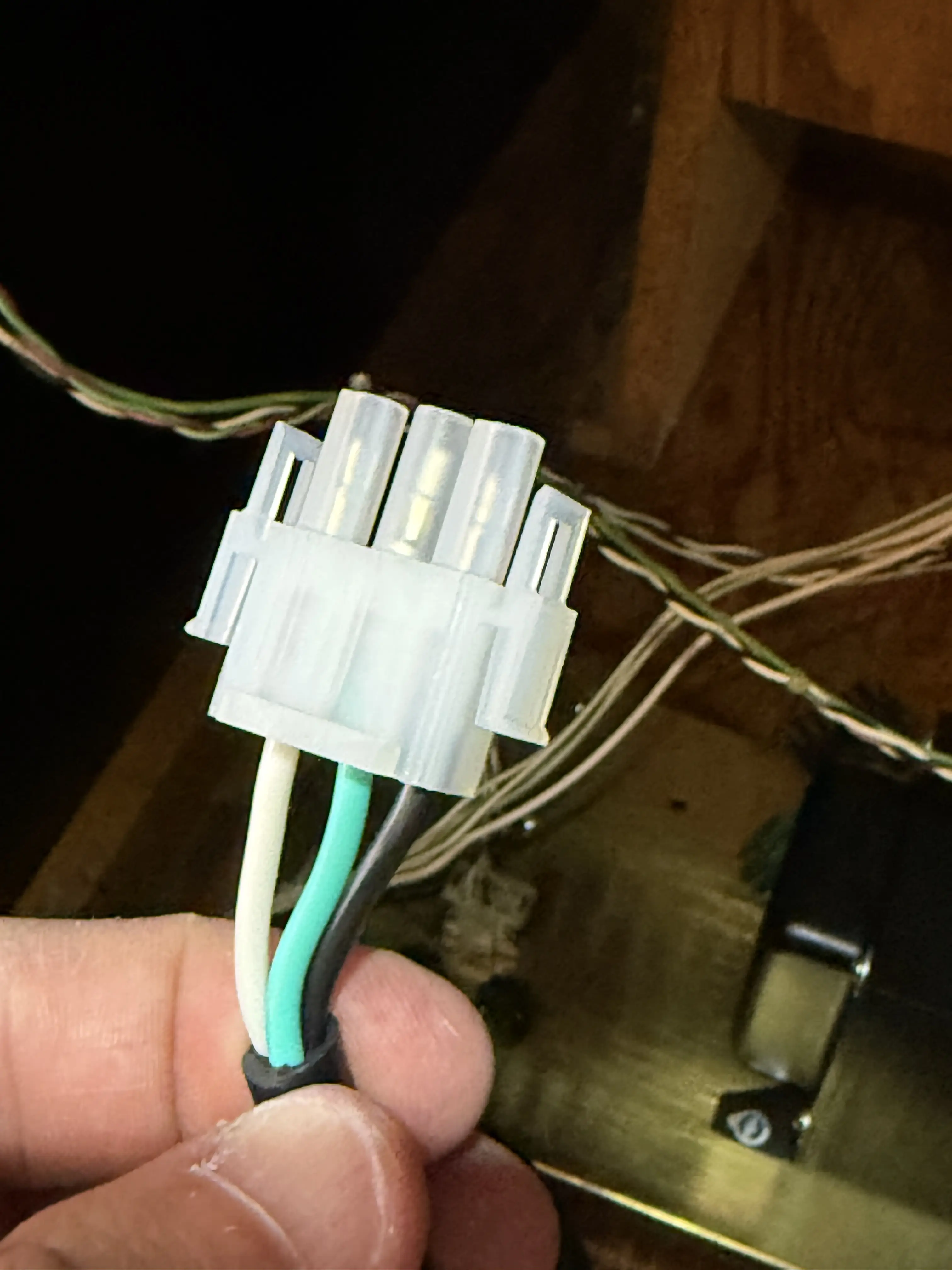

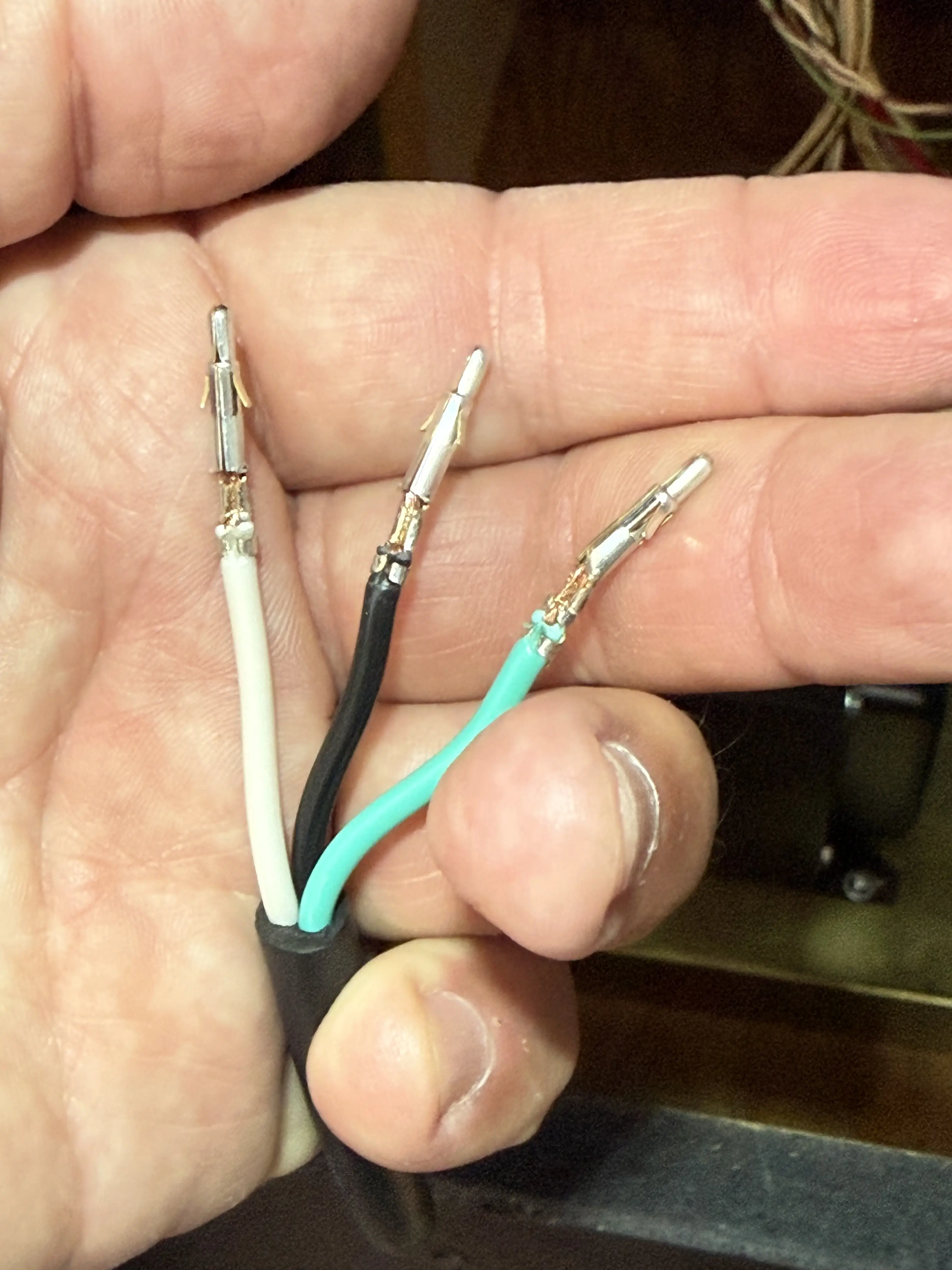

Por fim, o power cord ficou exatamente como o original, com pinos devidamente crimpados em um novo conector.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: A Fantástica História por Trás do Arcade Video Pinball, 01 – Como Consegui um Gabinete de Video Pinball, 02 – Inspeção no Brasil: um Caos Completo, 03 – Reparo e Testes no Conjunto de Força, 04 – Testando o Monitor e a PCB, 05 – Reparo Simultâneo do Monitor e da PCB, 06 – Colocação de Pezinhos e Funcionamento do Marquee, 07 – Testes de Luz Negra e Limpeza do Espelho, 08 – Limpeza, Testes e Gameplay!, 09 – Desmontagem do Gabinete, 10 – Desmontagem do Painel de Controle, 11 – Restauração do Conjunto de Força e das Peças Metálicas, 12 – O Peculiar Processo de Lavagem do Chicote, 13 – Gabinete Restaurado, 14 – Painel de Controle: O Maior Desafio, 15 – Montagem: Conjunto de Força, 16 – Montagem: Painel de Controle, 17 – Coin Door, Coin Box e Chicote, 18 – Funcionamento da Eletrônica, 19 – Solução Inusitada na LED Board e 20 – Upgrade da Iluminação UV.
O próximo post é o 22 – Final: Restauração Completa.
