Video Pinball #18: Funcionamento da Eletrônica
Com todos os componentes principais e o chicote do arcade Video Pinball, da Atari, instalados, agora seria o momento de testar a eletrônica para seguir com a finalização da montagem.
Antes de mais nada, fiz uma boa limpeza no vidro do tubo.

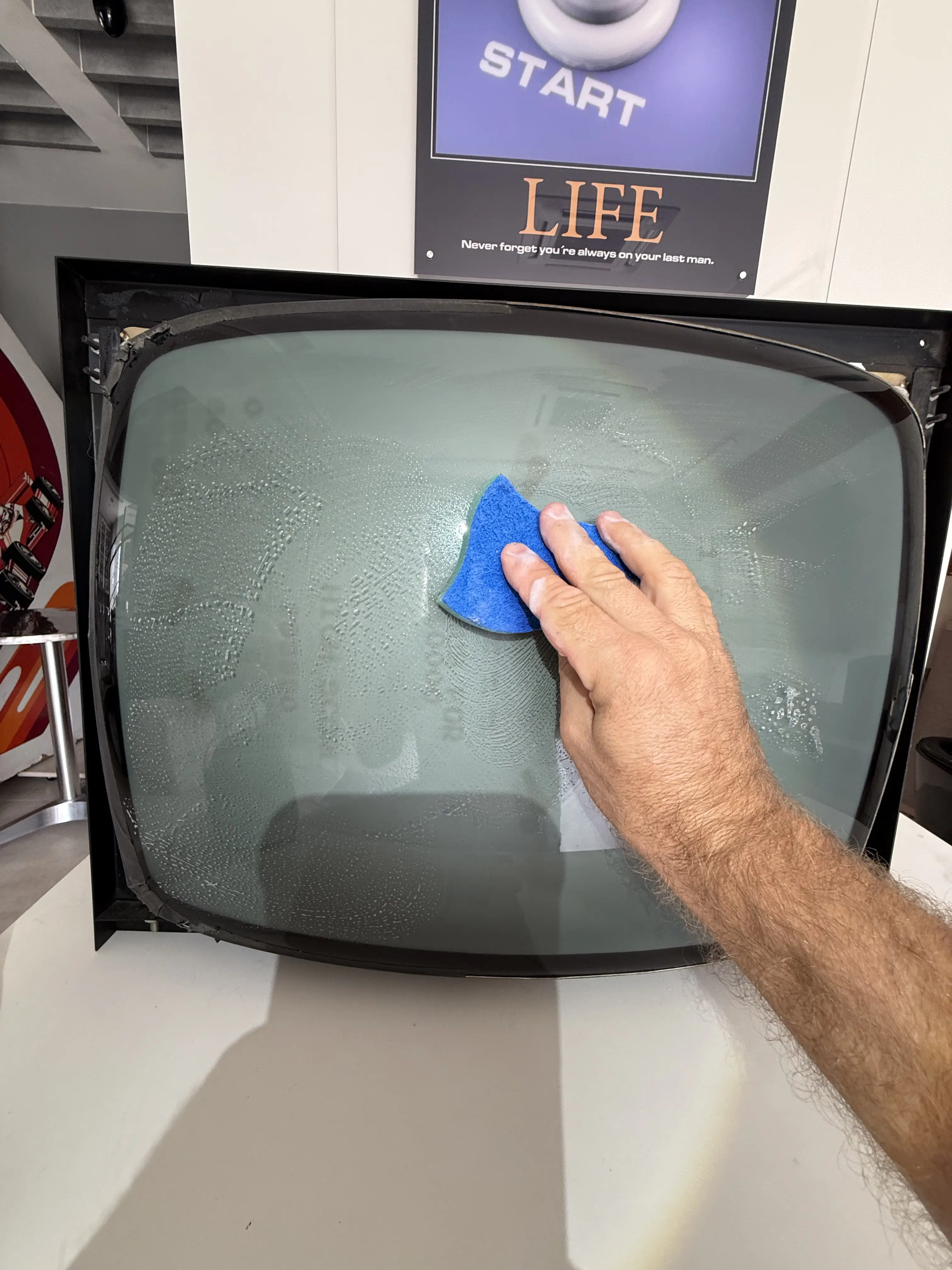

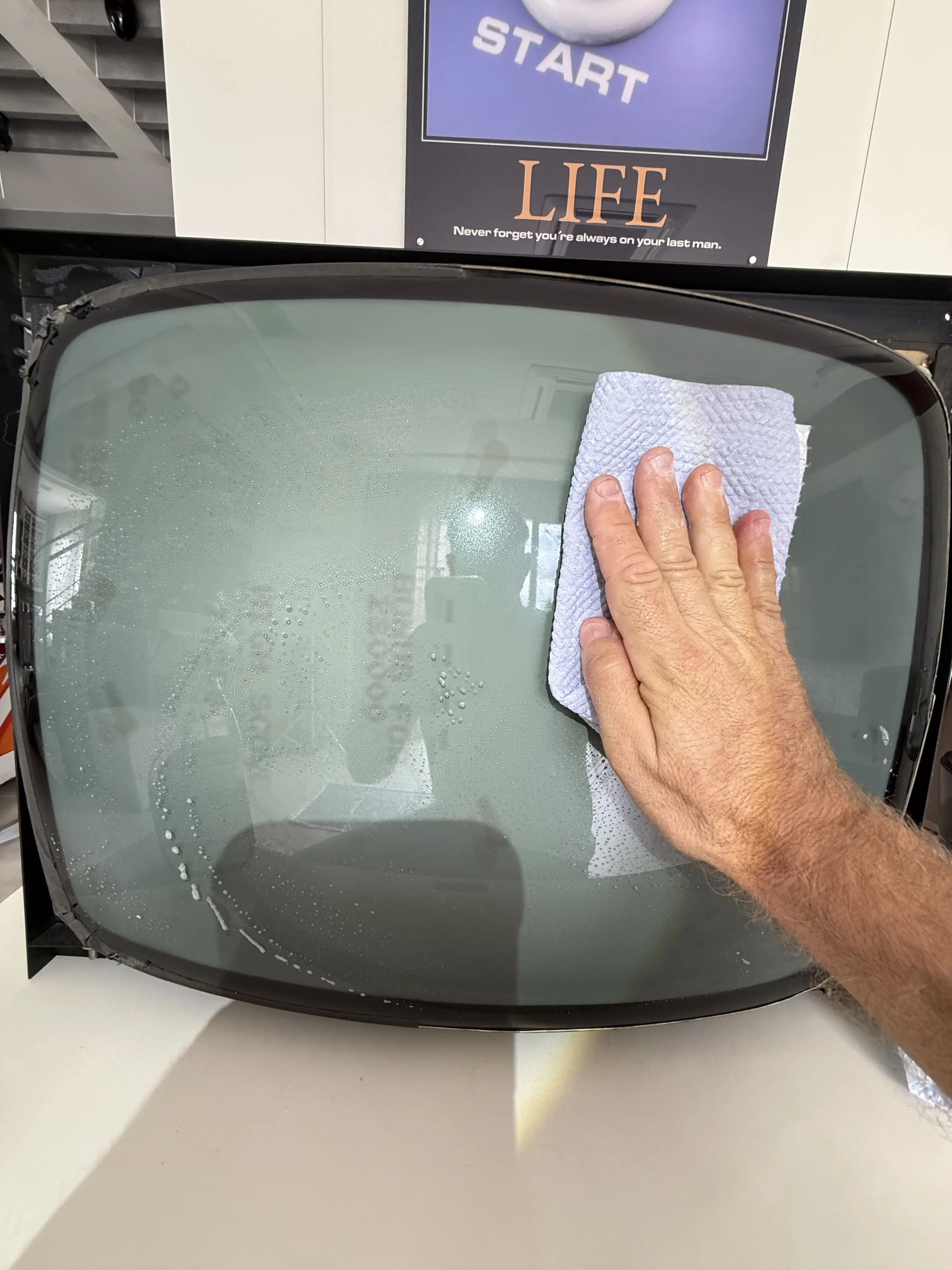

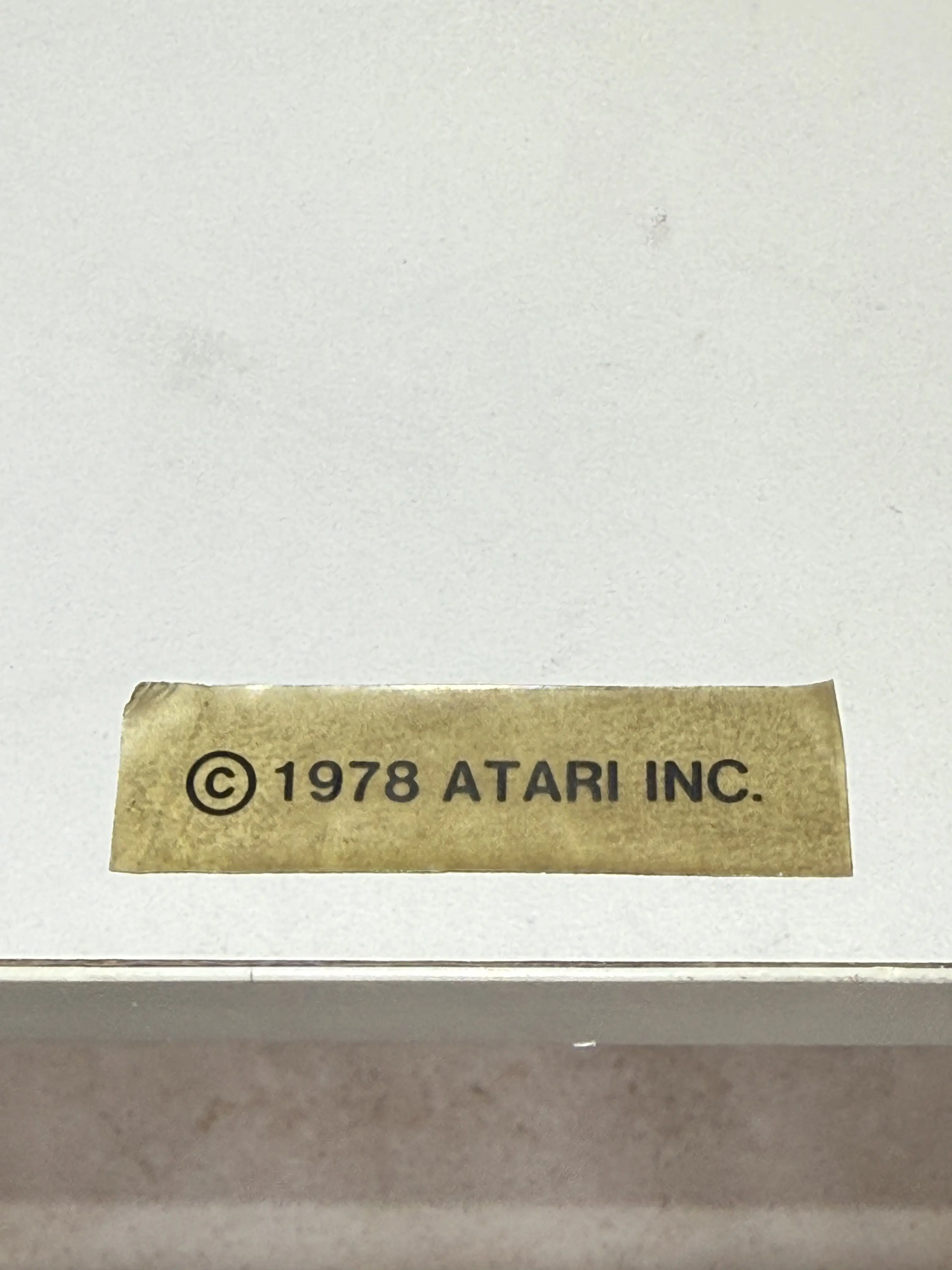

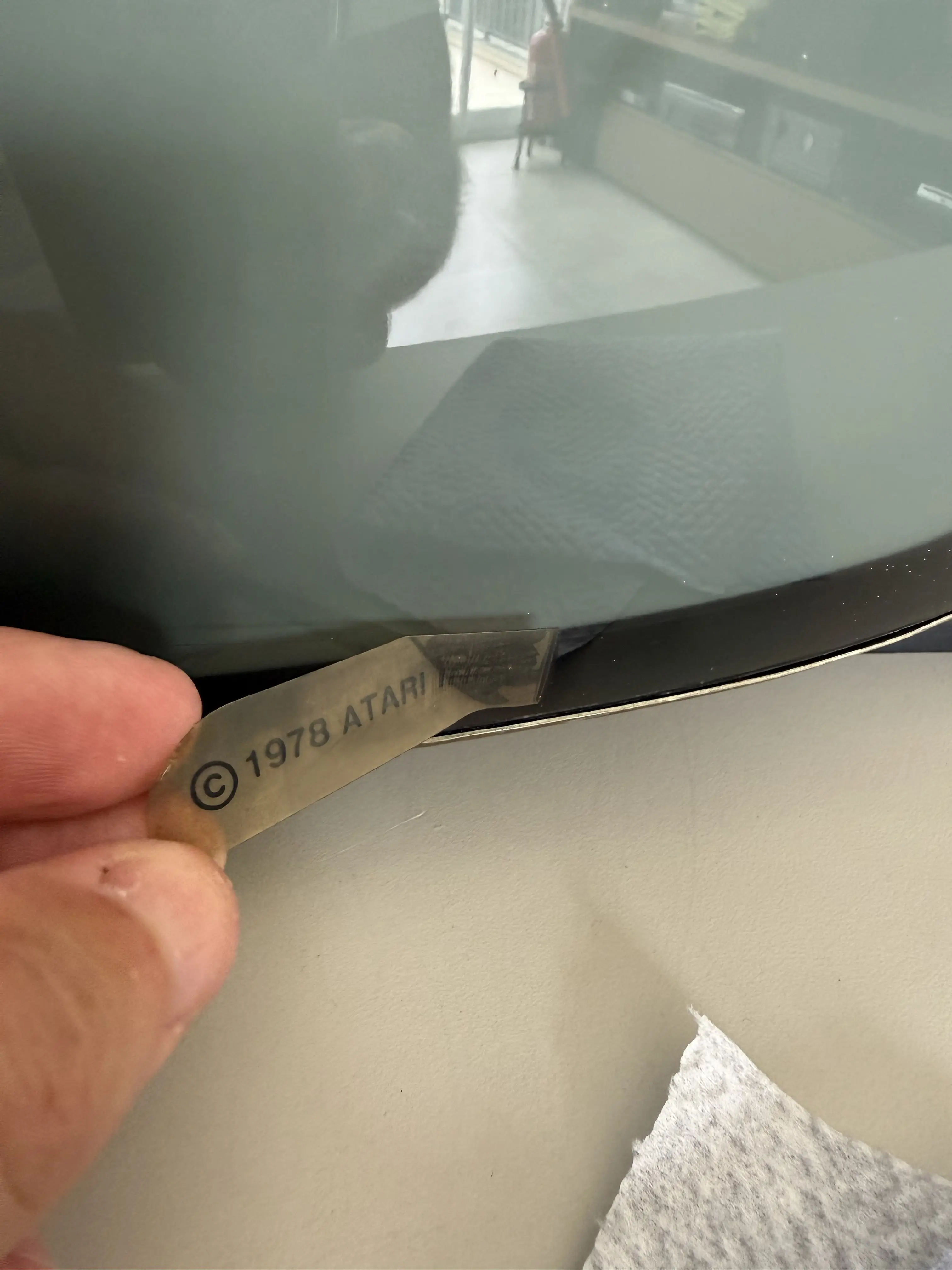

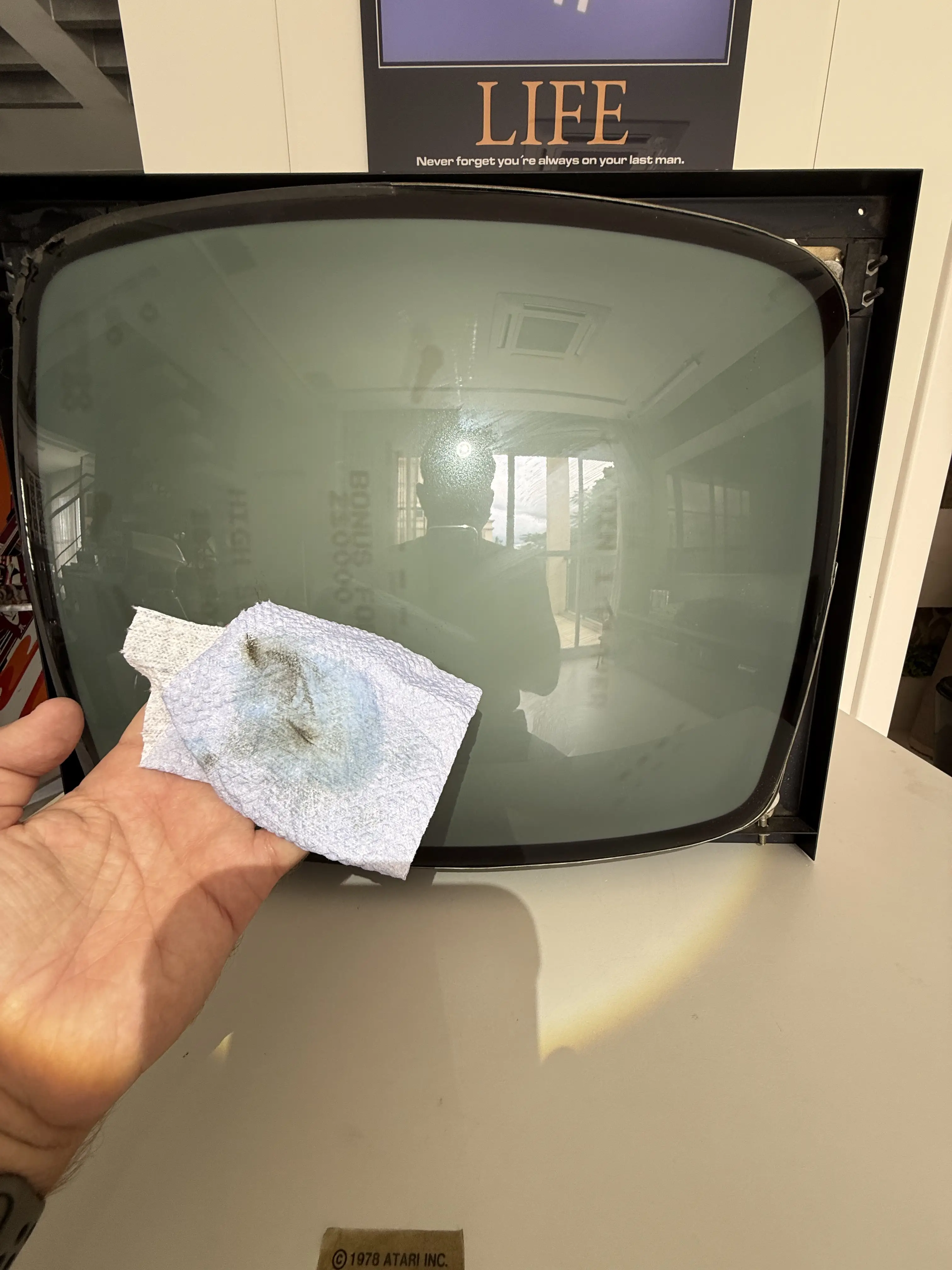

Durante o processo, acabei retirando a etiqueta da Atari, que inicialmente achei que era um pedaço de fita.

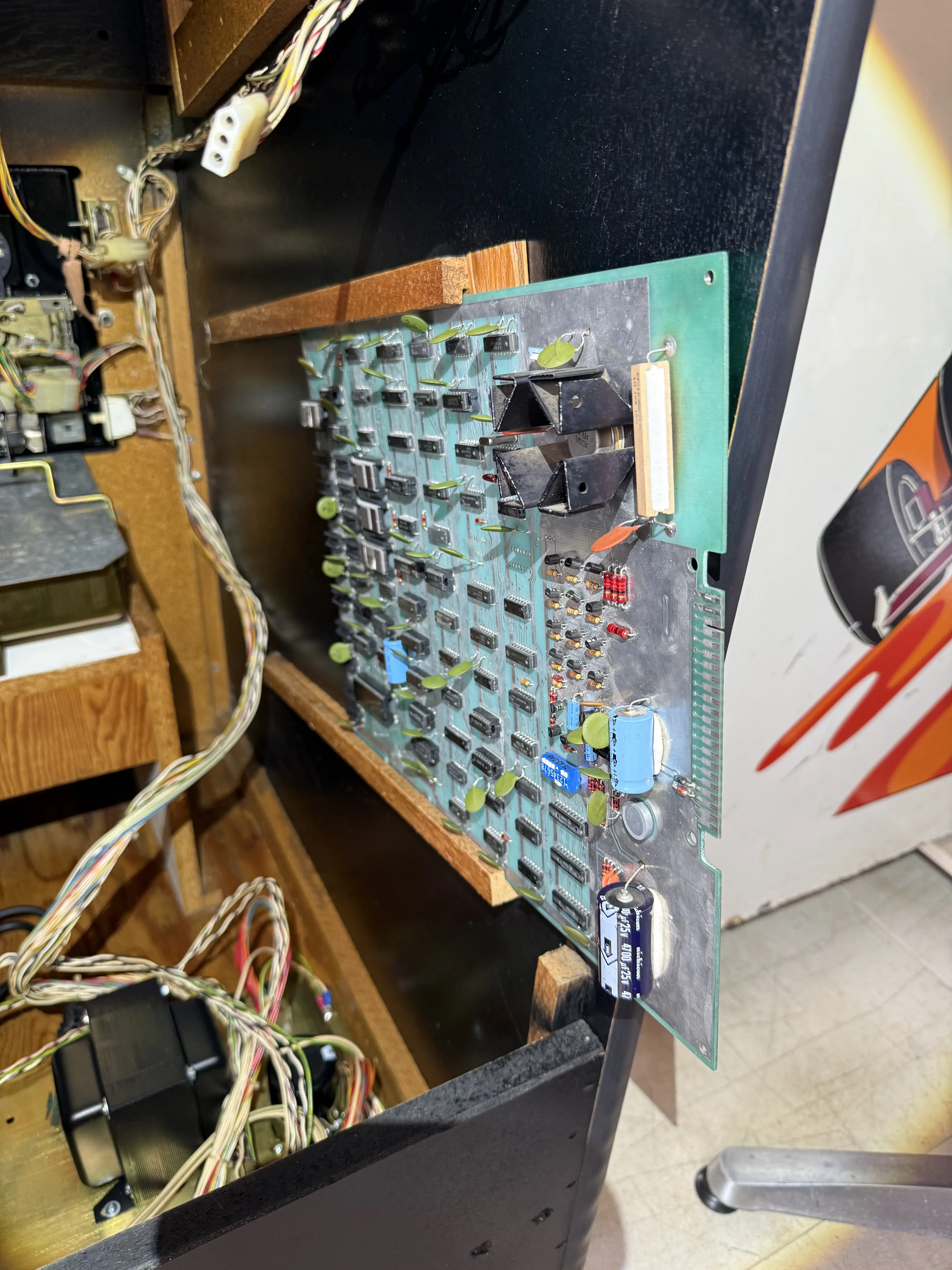

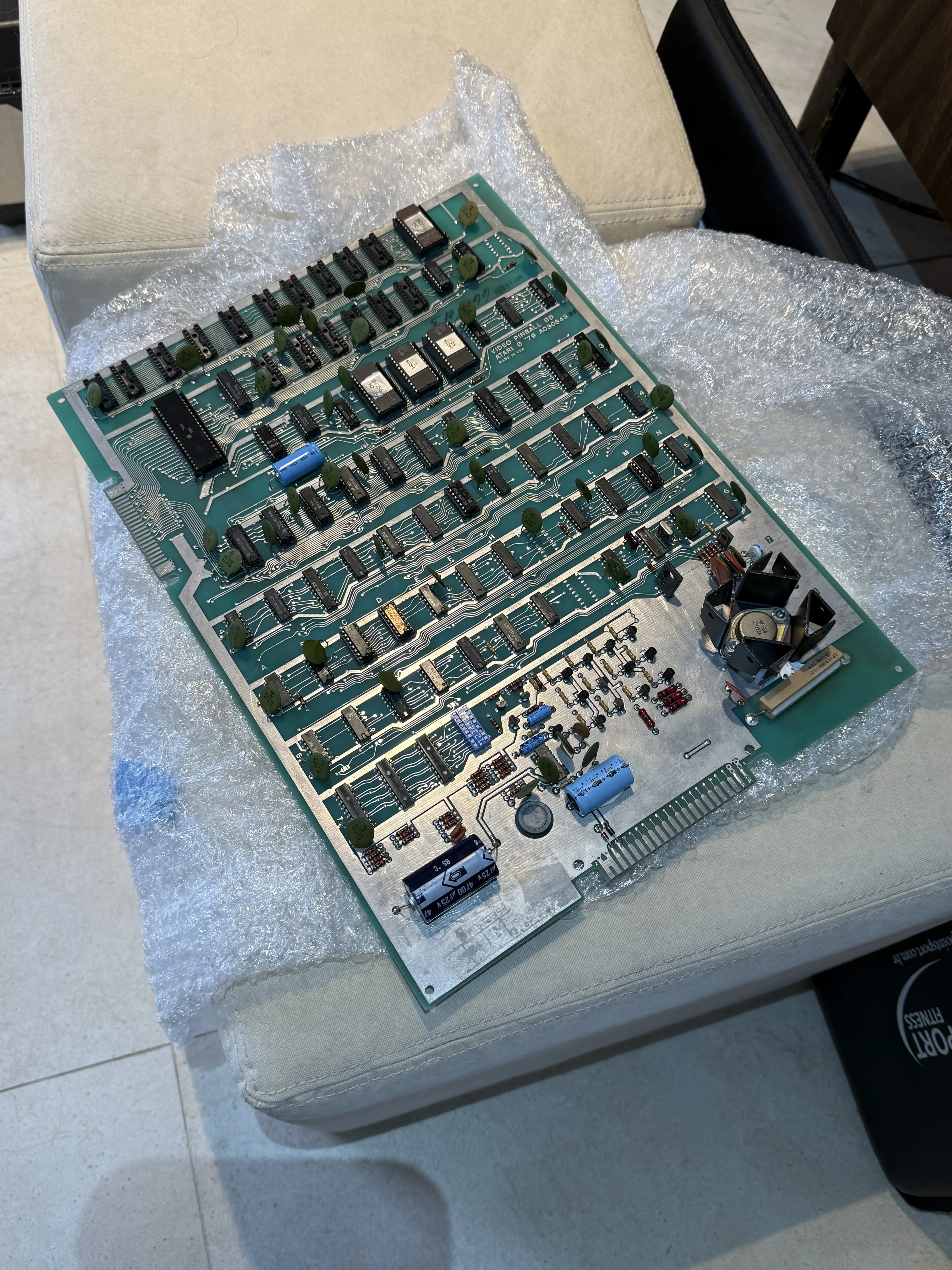

Chegava a hora tão esperada de instalar o cérebro da máquina, a PCB, também conhecida por placa-mãe ou placa lógica:

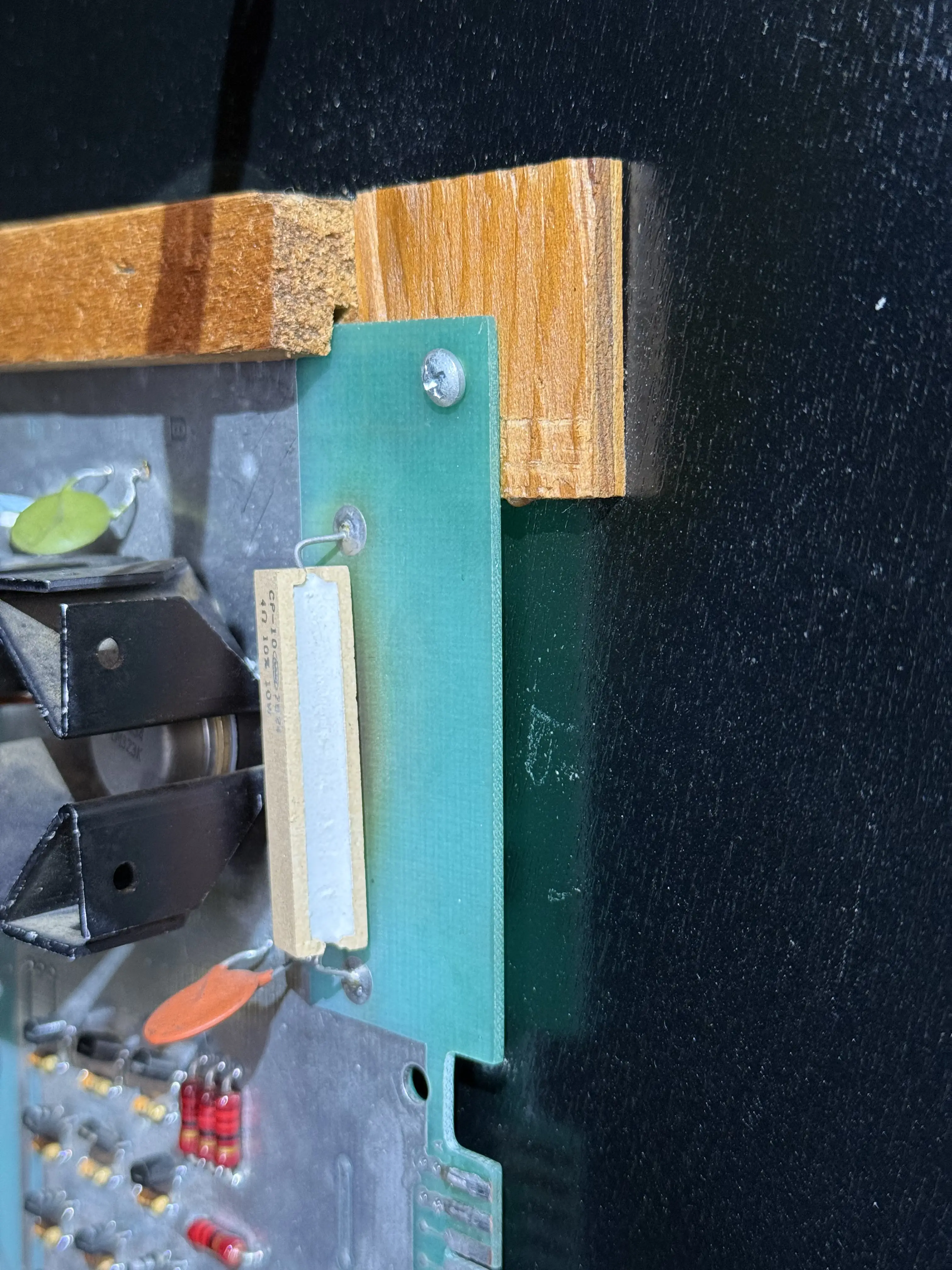

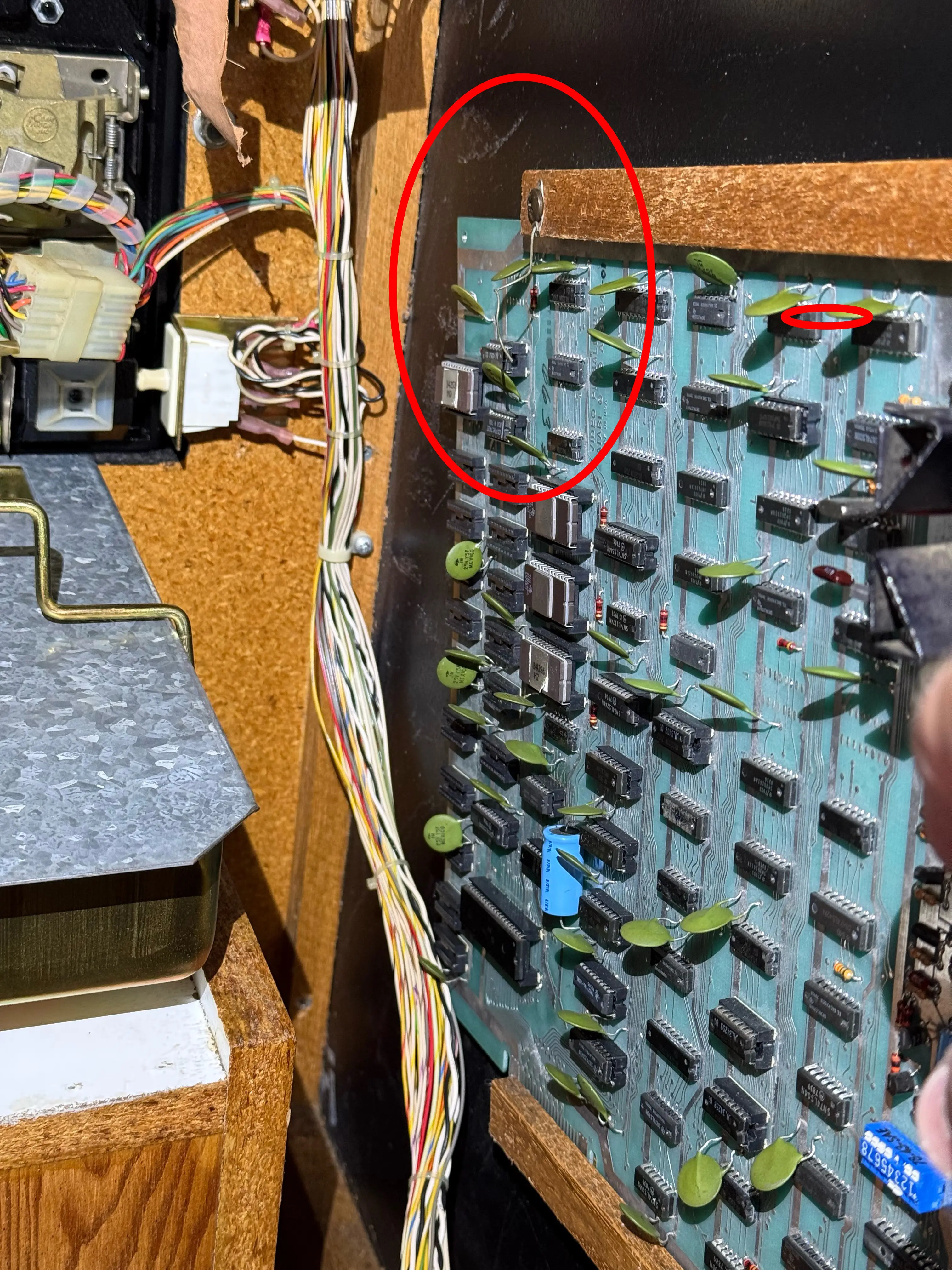

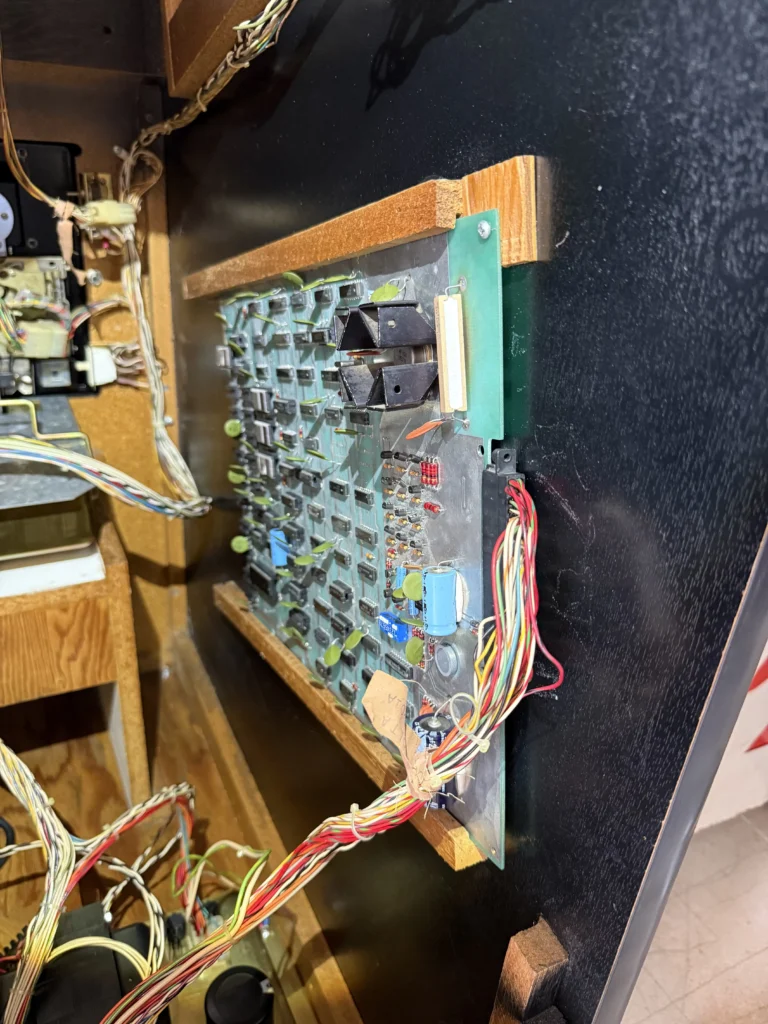

Anteriormente, esta placa estava fixada por um arame, uma situação precária que inclusive ocasionou na soltura dela durante o transporte. Isso foi corrigido para a simples fixação através de um parafuso pela parte frontal, que é o correto:

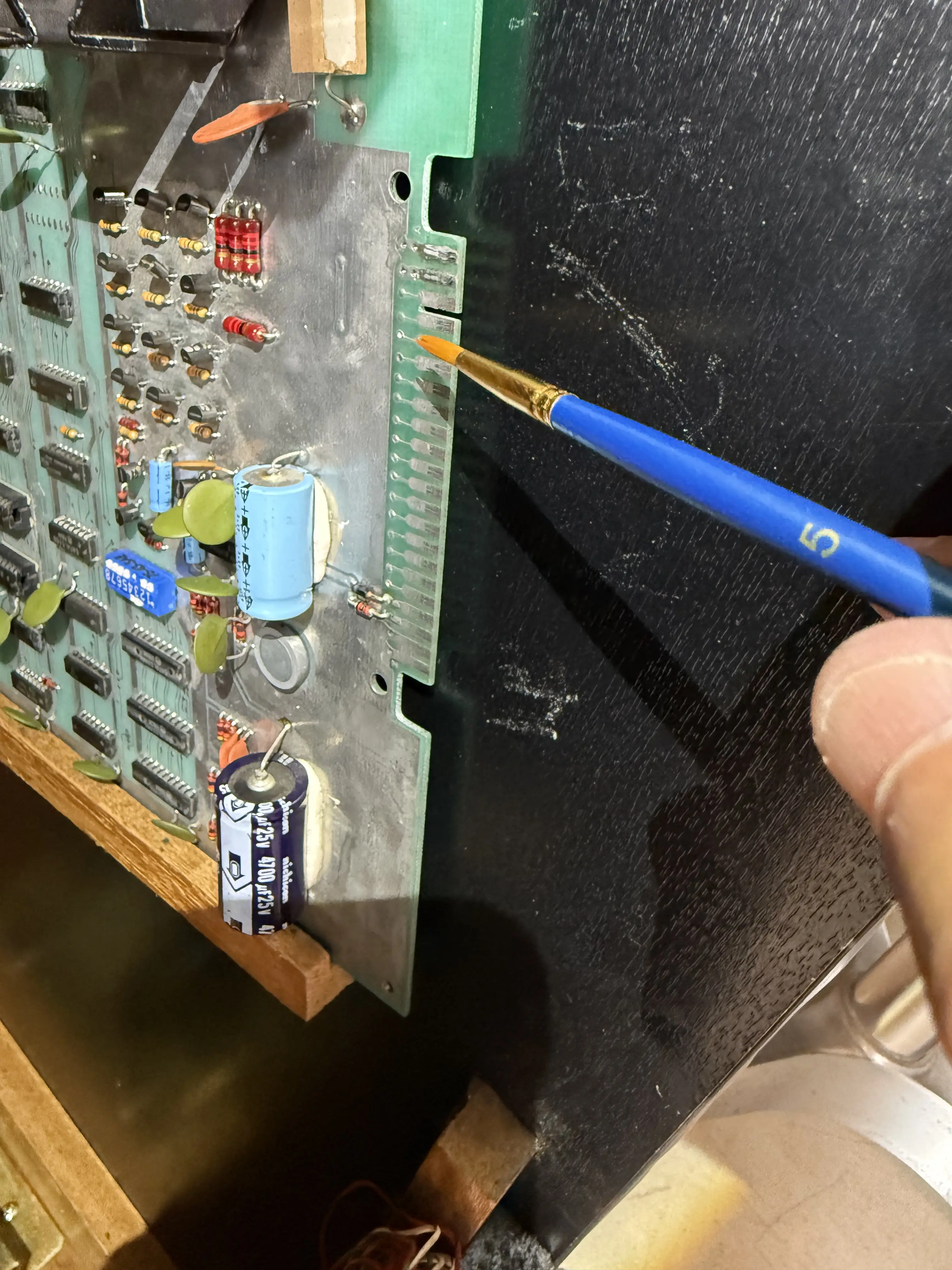

Mais uma vez, como regra, antes de ligar o edge connector, realizei a preparação da superfície e a retirada de oxidação através da aplicação do DeoxIT:

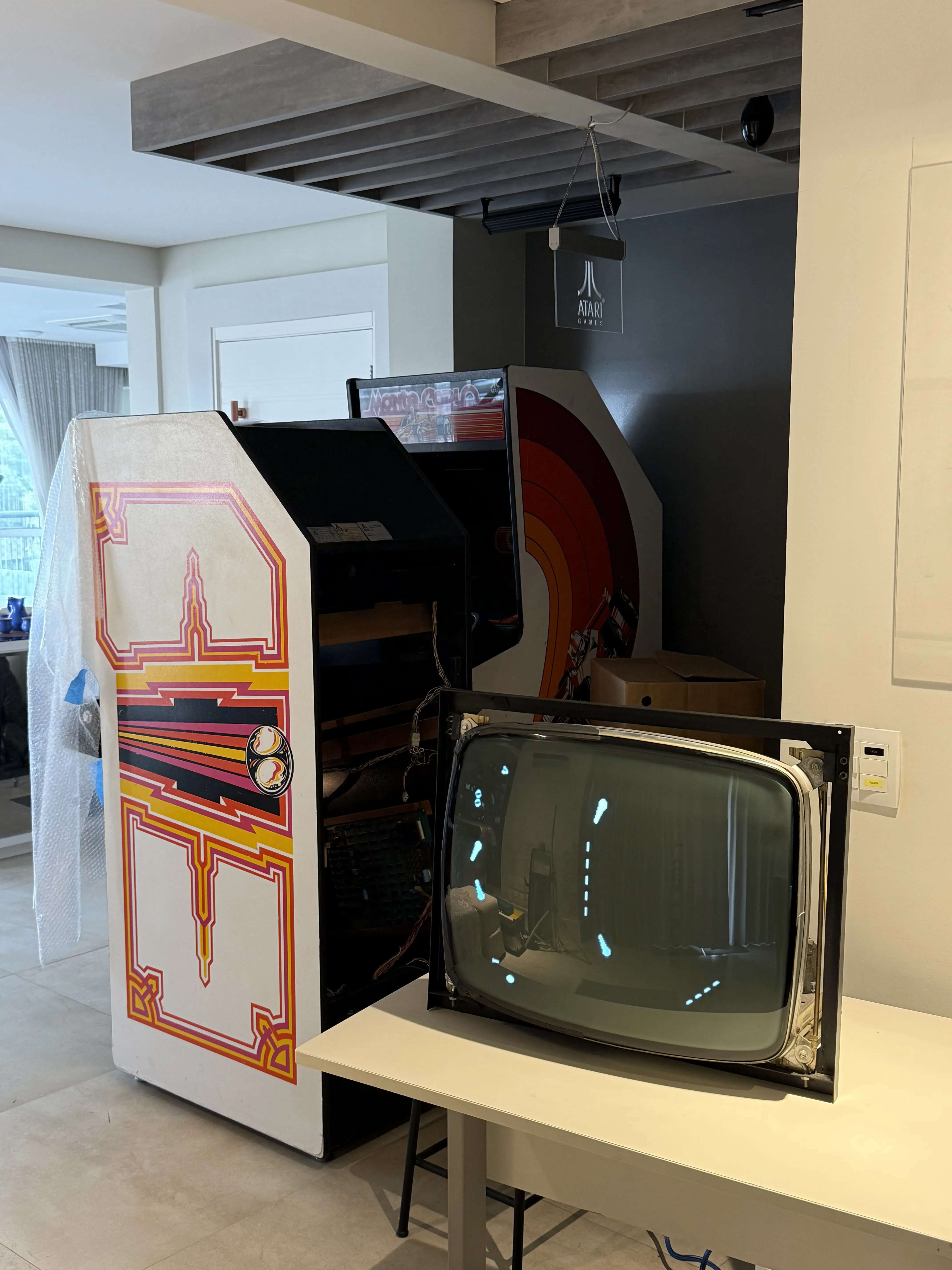

Neste momento, já seria possível ligar o monitor diretamente à eletrônica do arcade. É aquele velho momento de suspense pelo qual já passei diversas vezes, porém, agora, o esperado era mesmo o funcionamento:

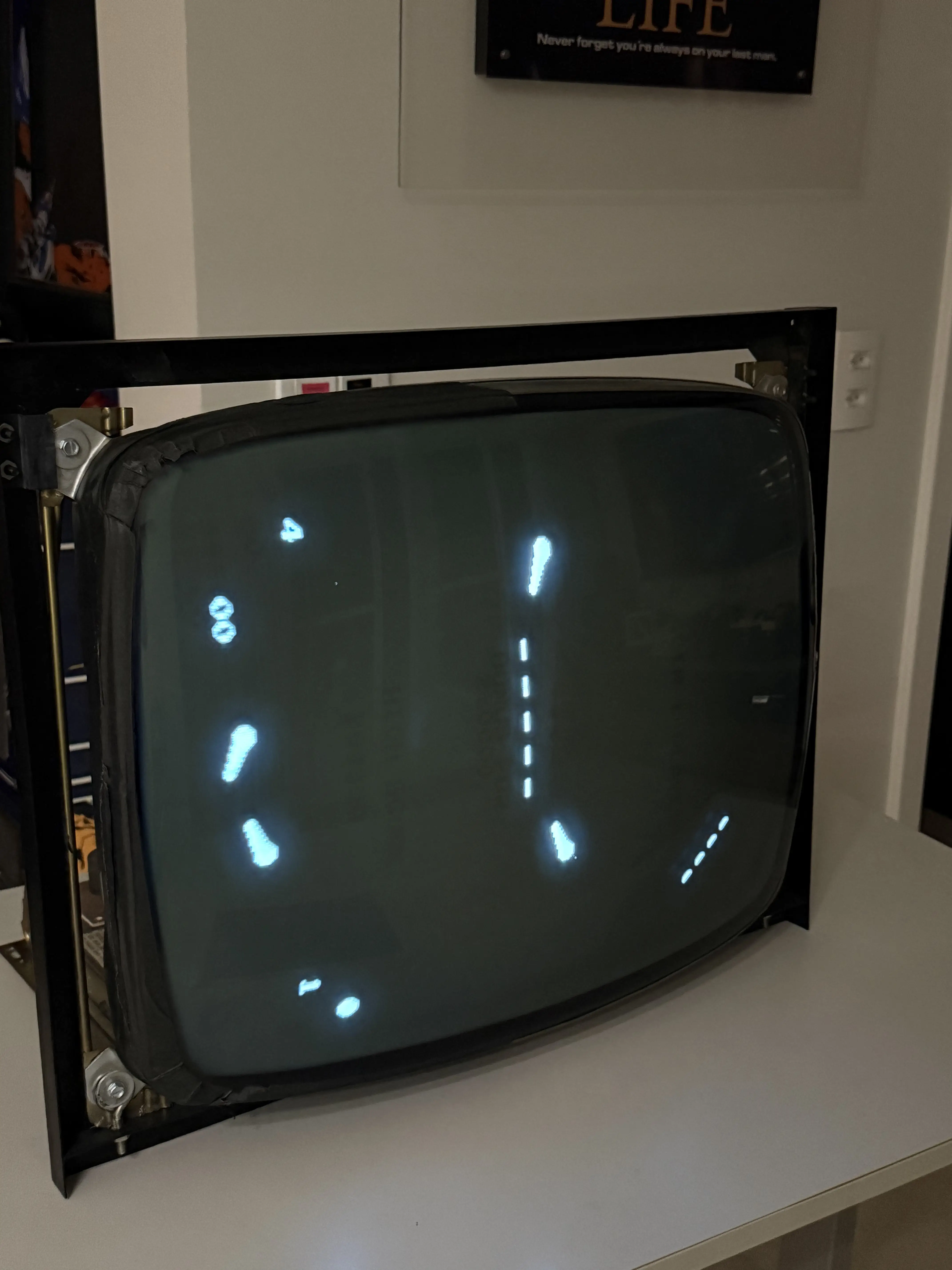

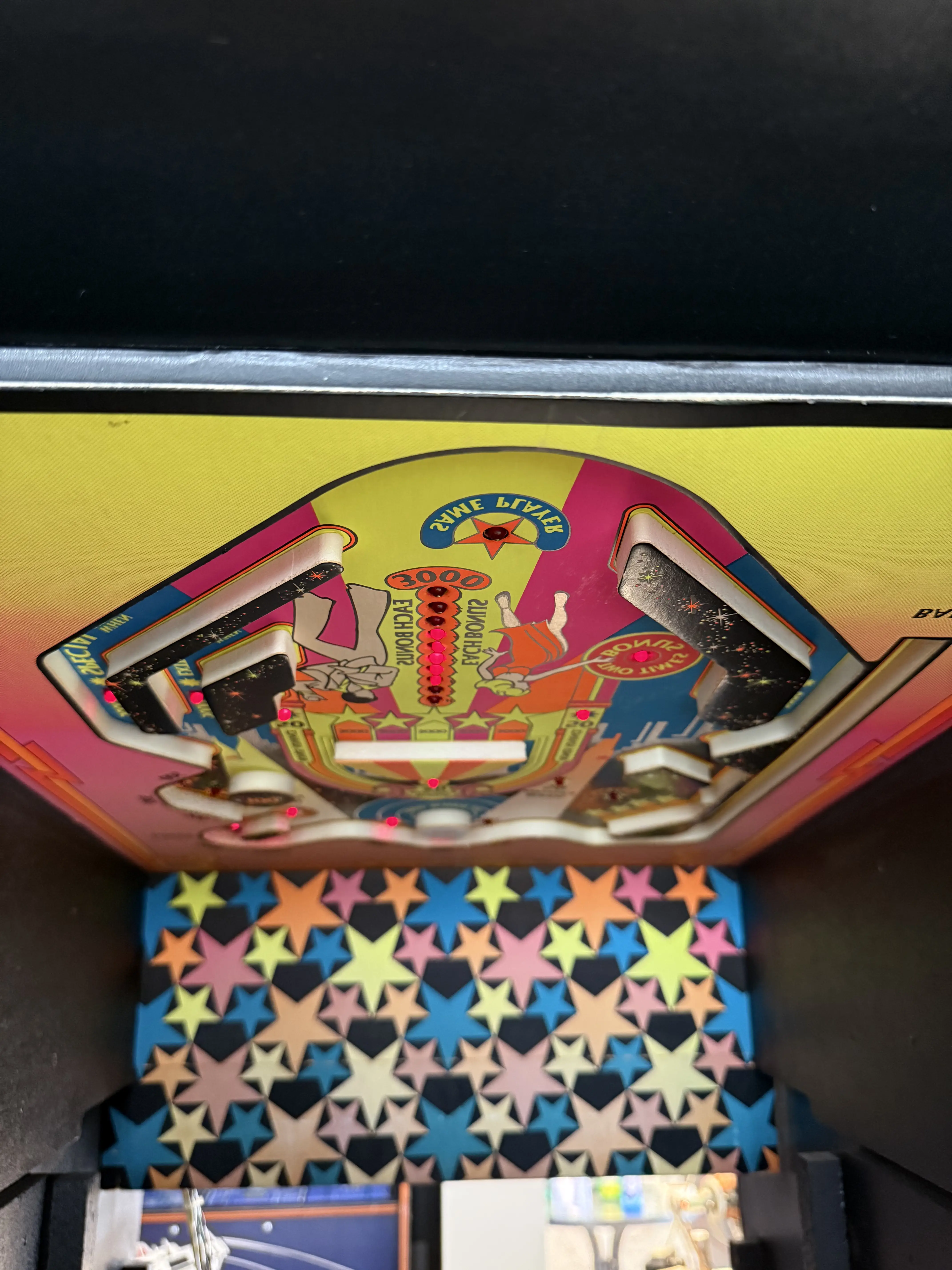

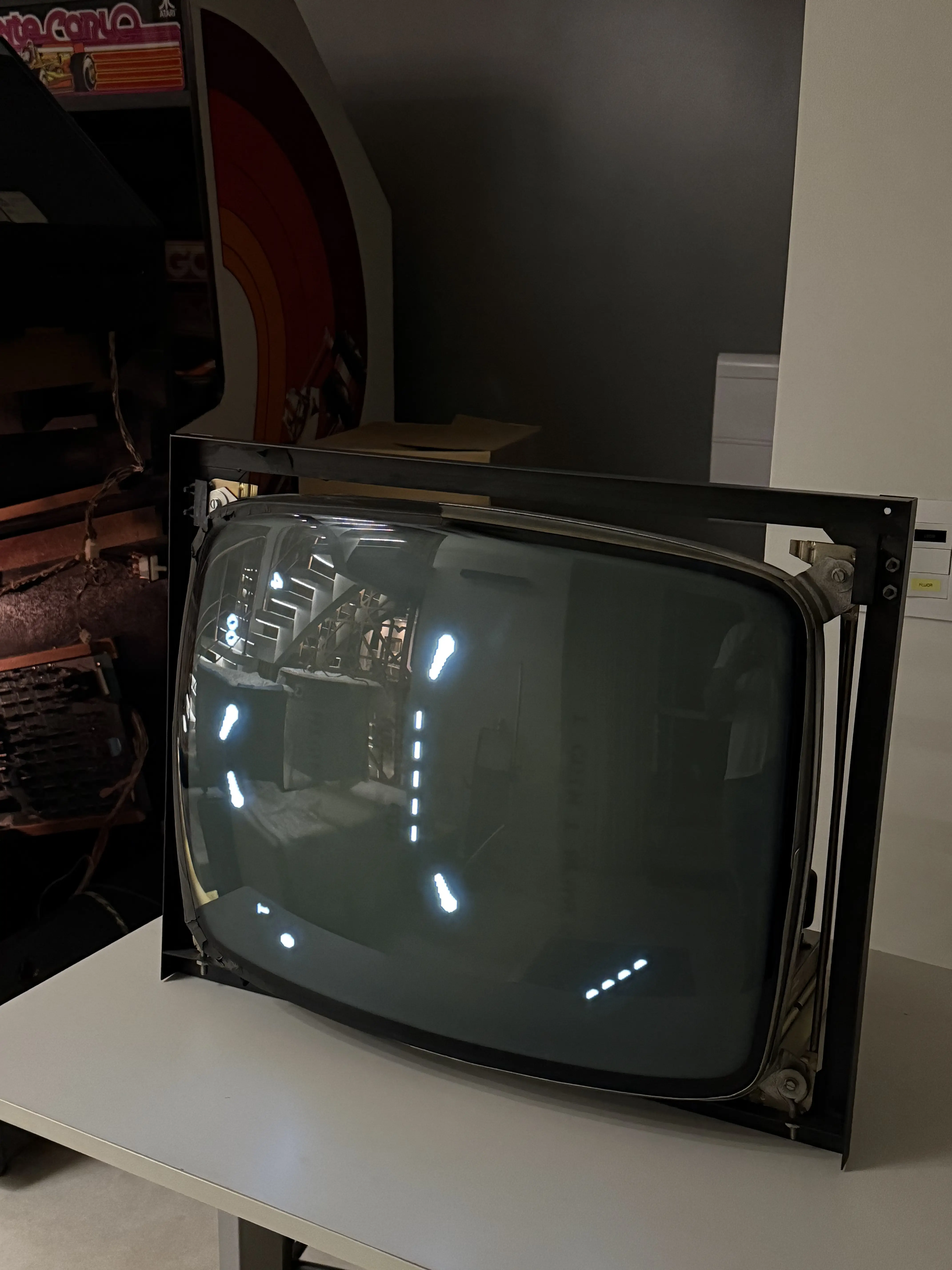

O teste de imagem foi perfeito, bem como a operação dos LEDs:
Durante a noite, eu terminei a regulagem final, ajustando os níveis de brilho e contraste:

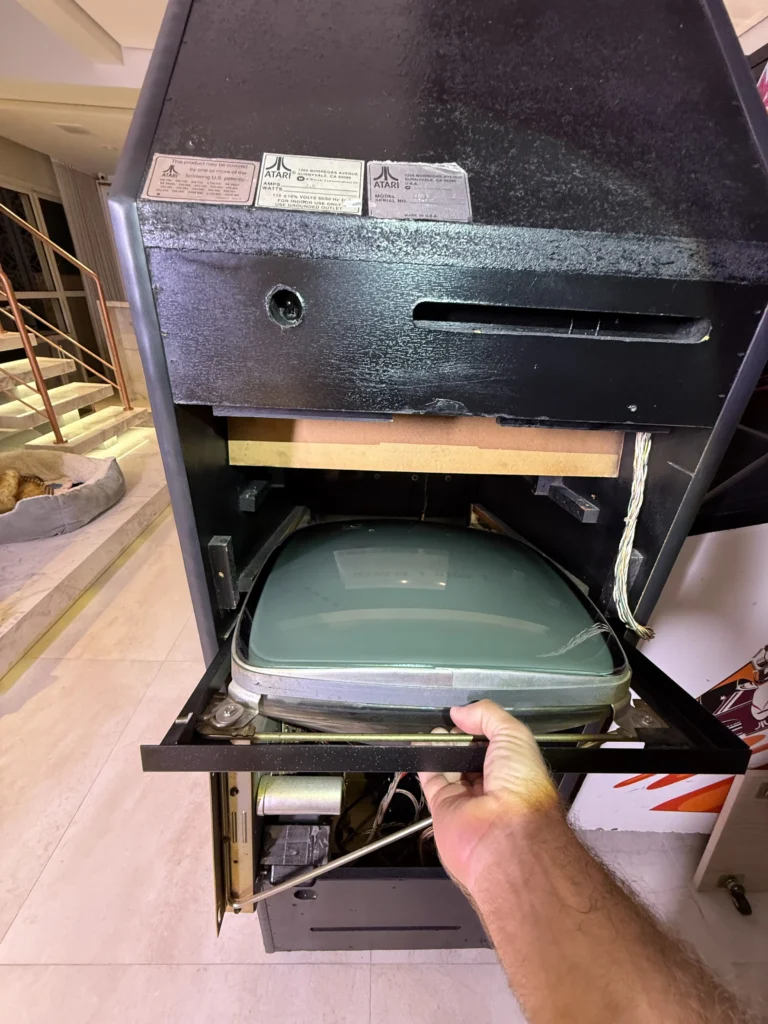

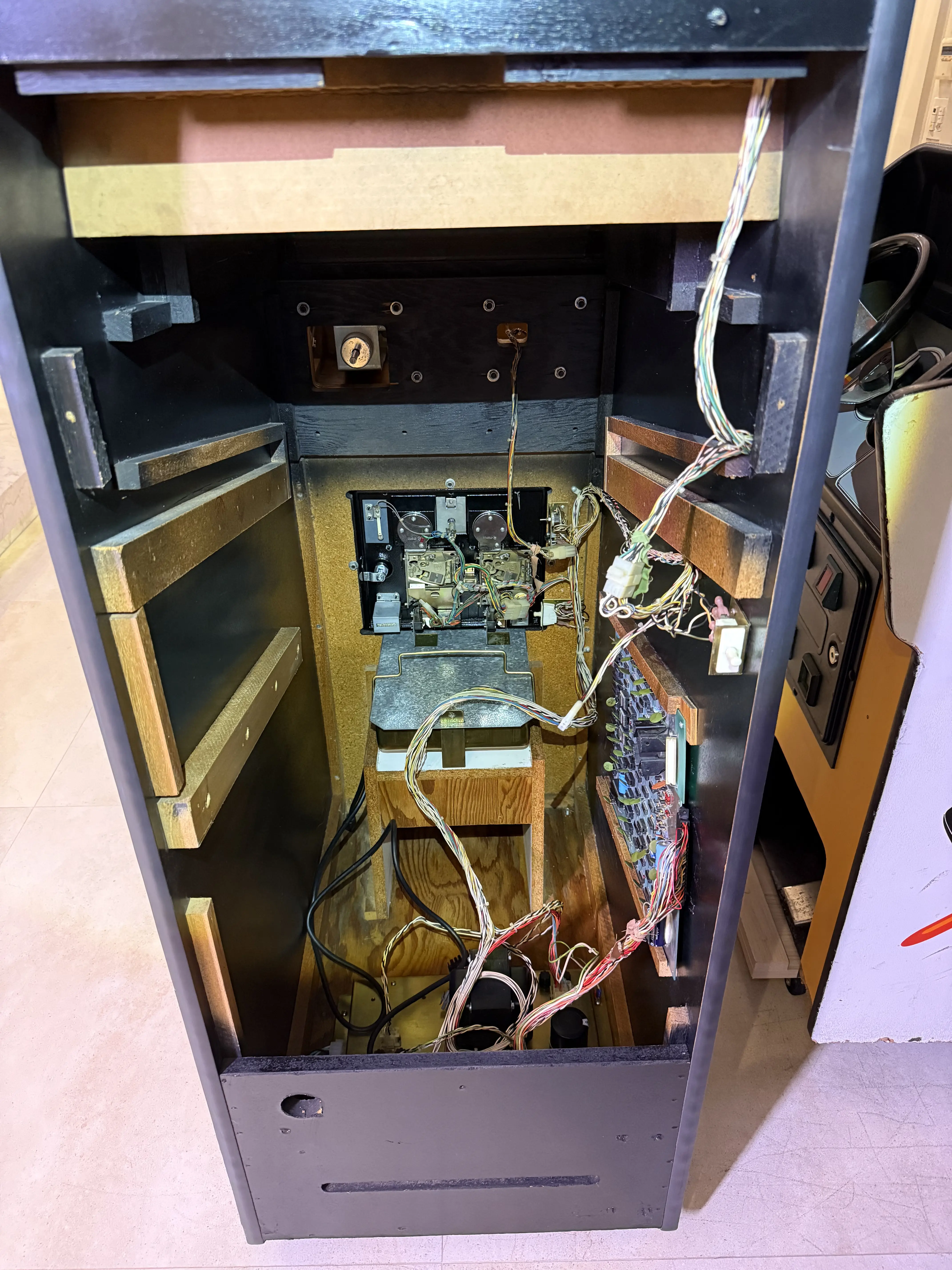

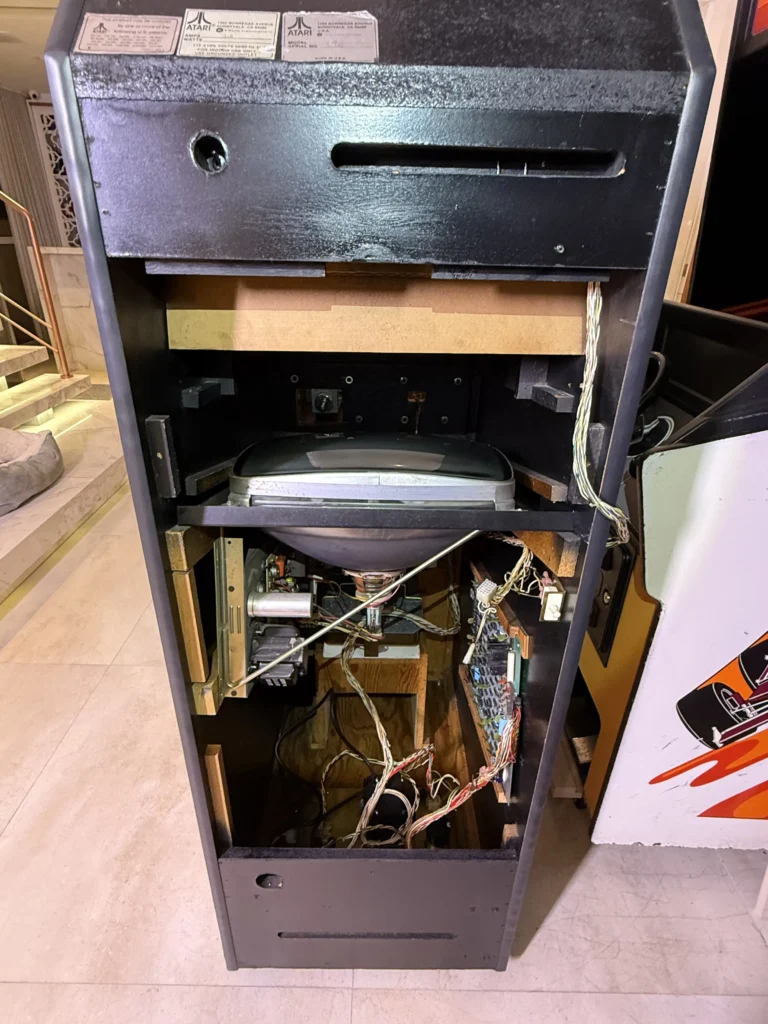

Inserir o monitor no gabinete do Video Pinball é uma operação simples, pois existem estas guias de madeira que permitem encaixar com facilidade.
Mesmo assim, todo cuidado é pouco, uma vez que o tubo é muito pesado.

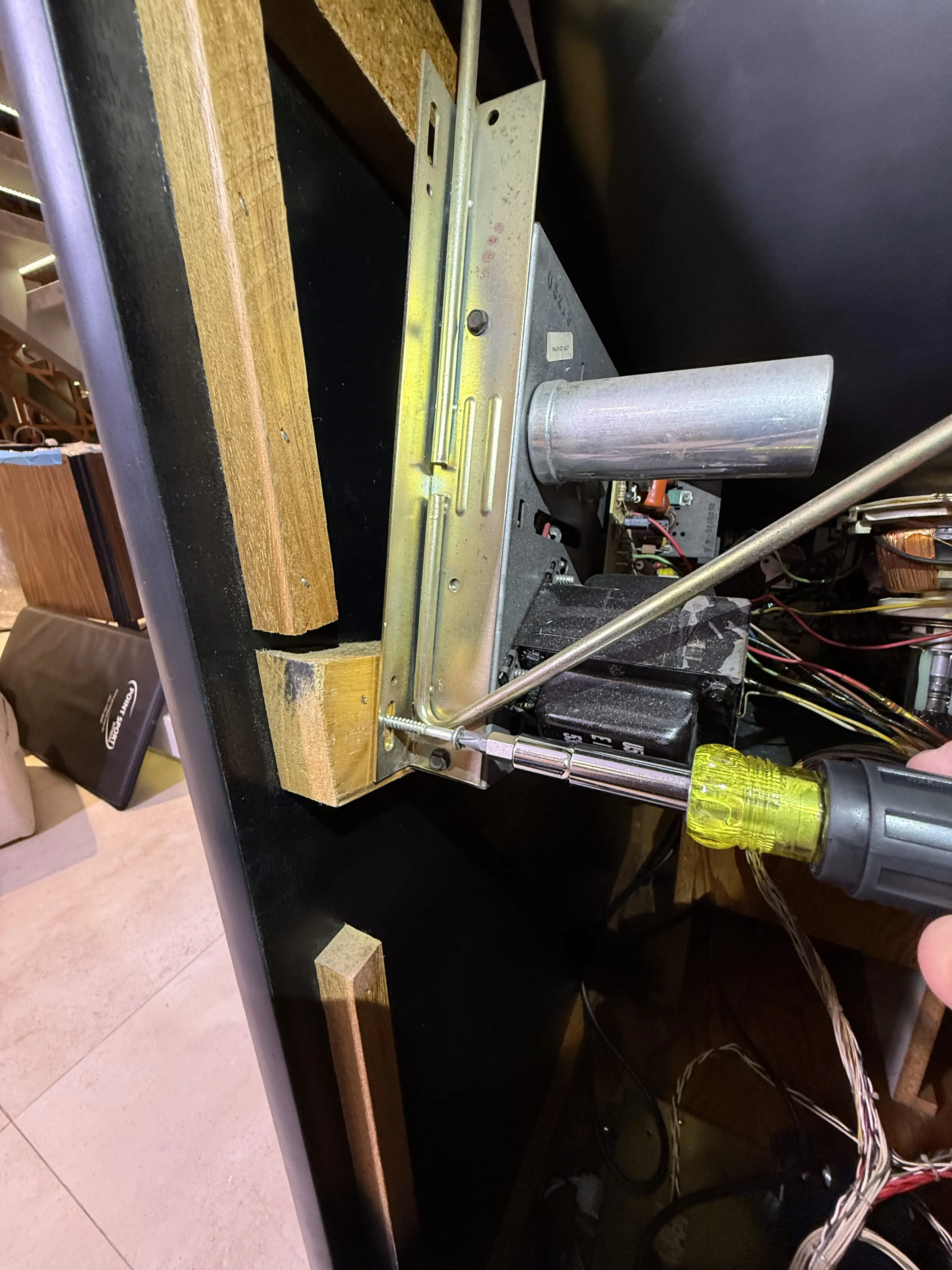

O lugar final é este, quando o monitor trava nas guias. É importante inserir um parafuso para travamento do chassis:

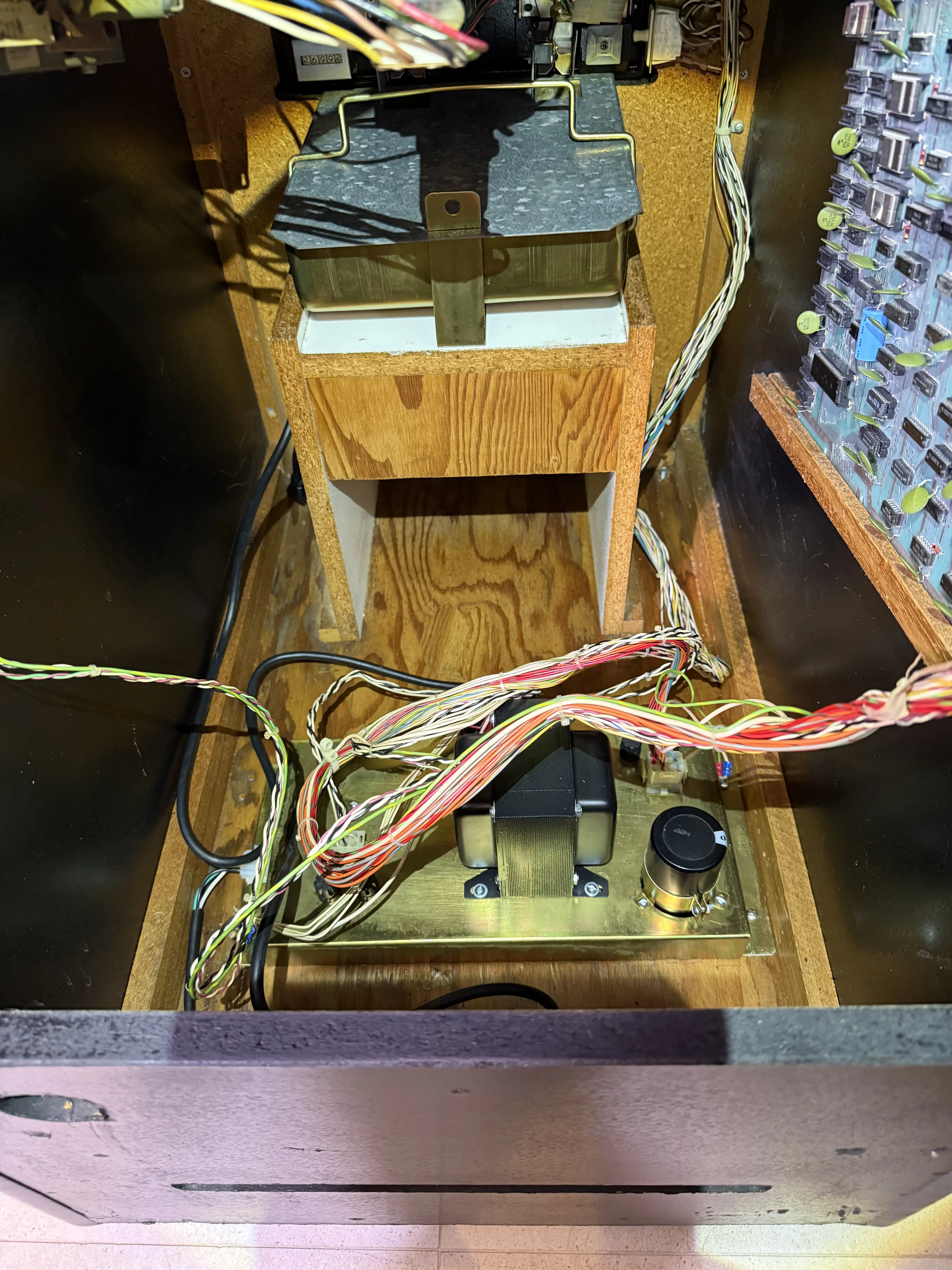

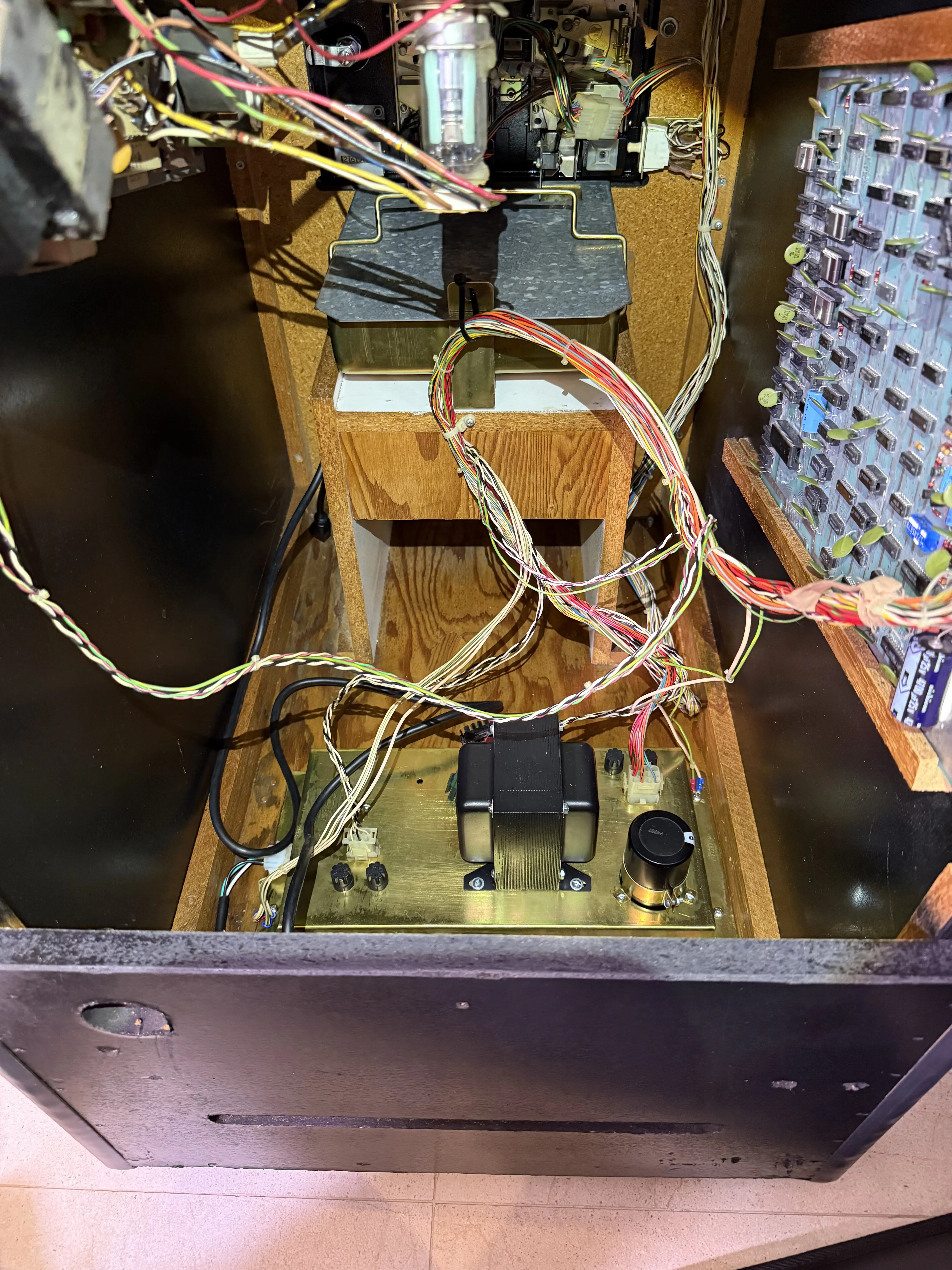

Finalizada toda a instalação da parte de trás do gabinete, fica evidente que o chicote é muito volumoso. Entre as máquinas de arcade que restaurei, nesta o harness ocupa maior espaço, parecendo, muitas vezes, que está instalado errado.

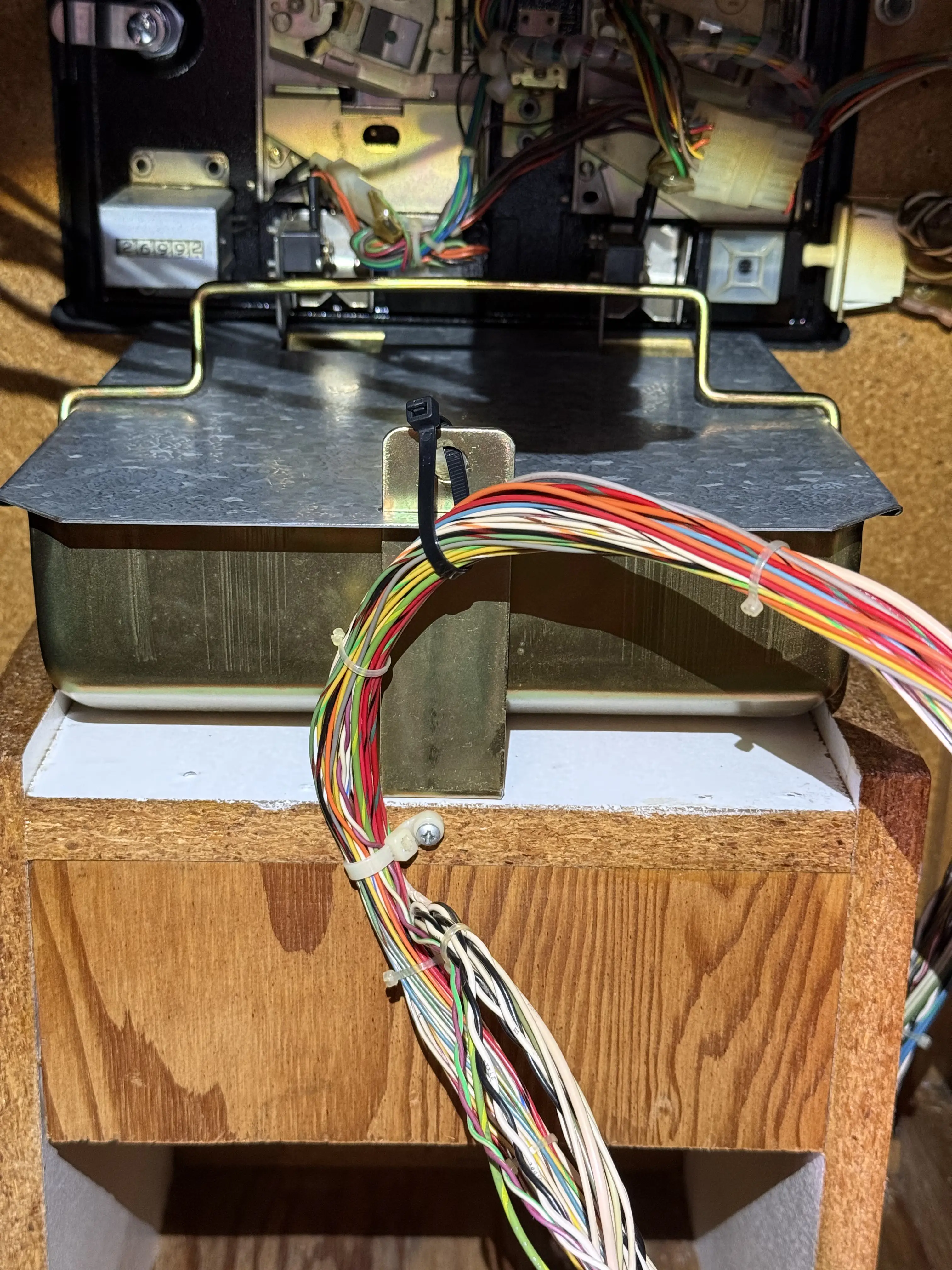

Para minimizar isso, eu optei por levantar parte do chicote utilizando esta fixação improvisada junto à coin box:
