Video Pinball #17: Coin Door, Coin Box e Chicote
A parte mais difícil, que era a montagem do painel de controle do arcade Video Pinball, da Atari, já havia passado. A partir de agora, partiríamos para a parte fácil, rumo à finalização da restauração.

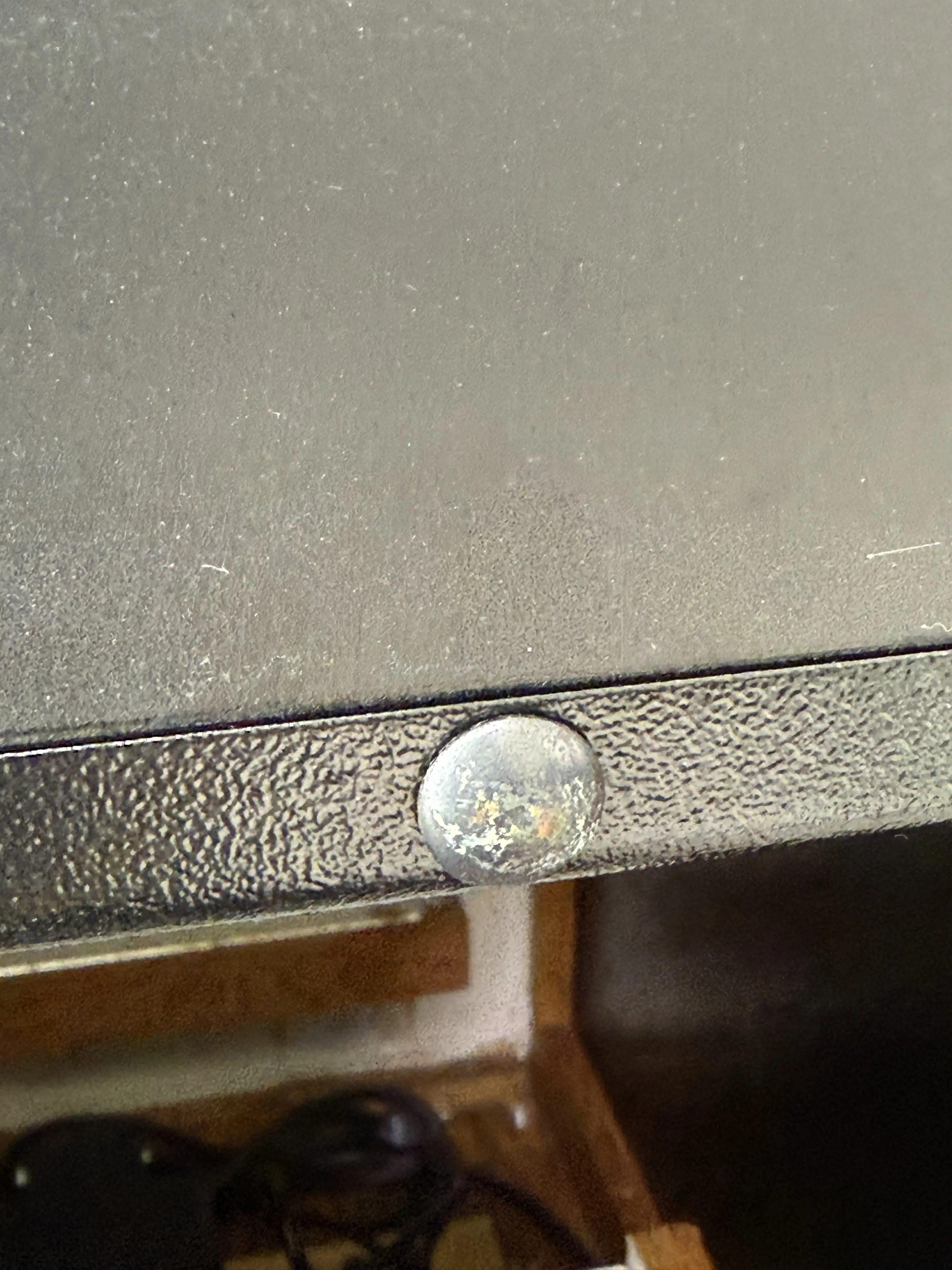

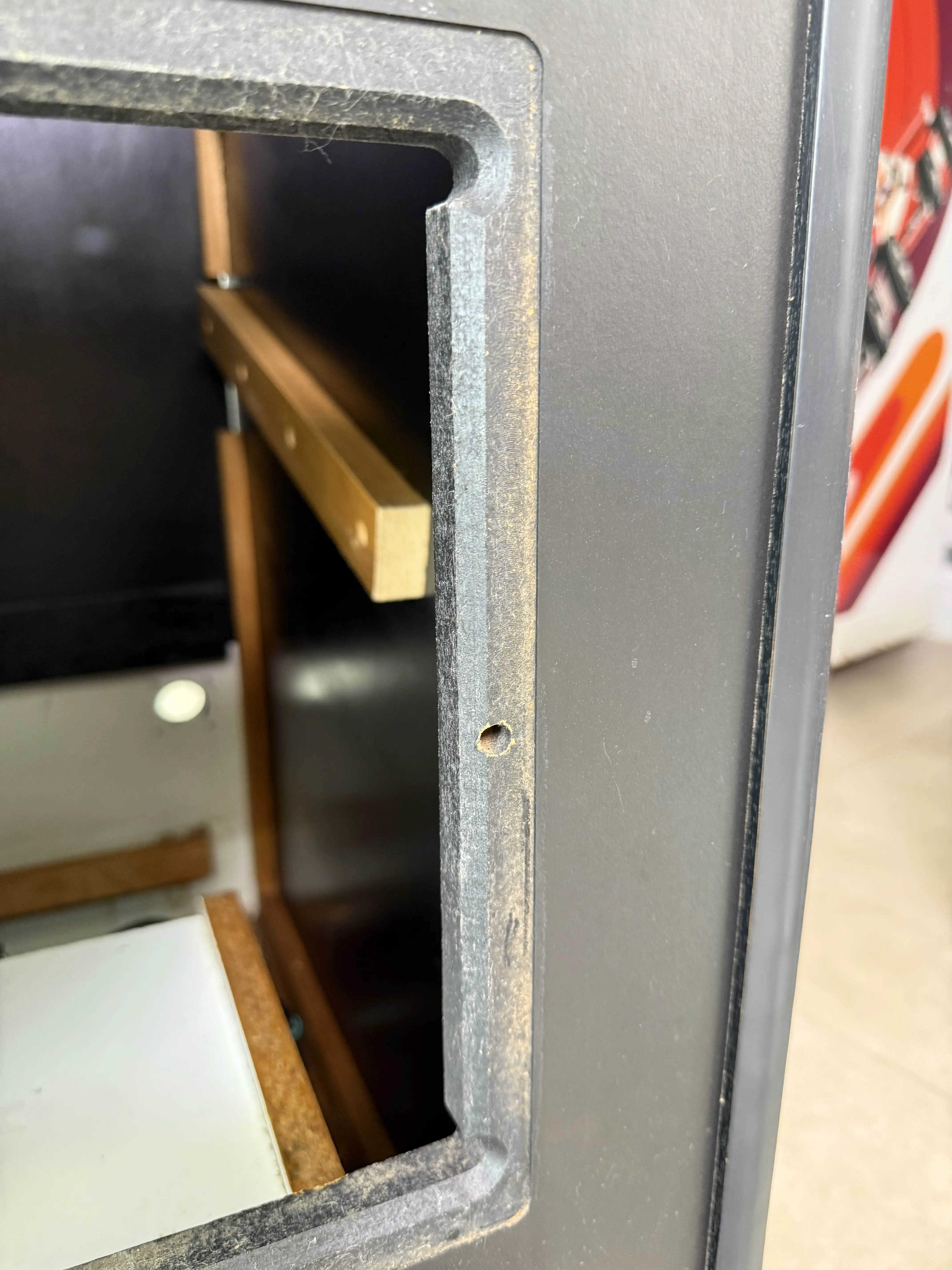

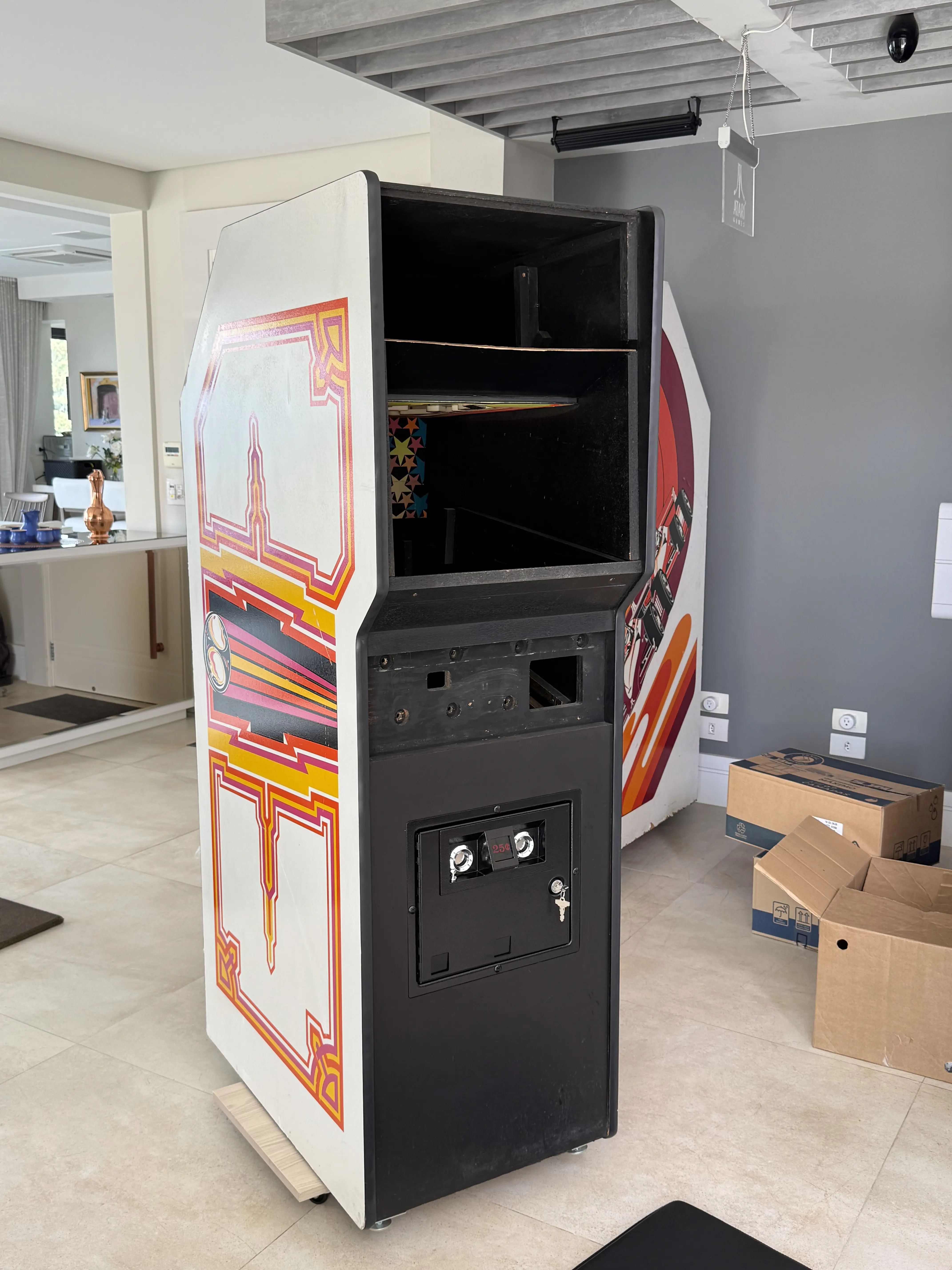

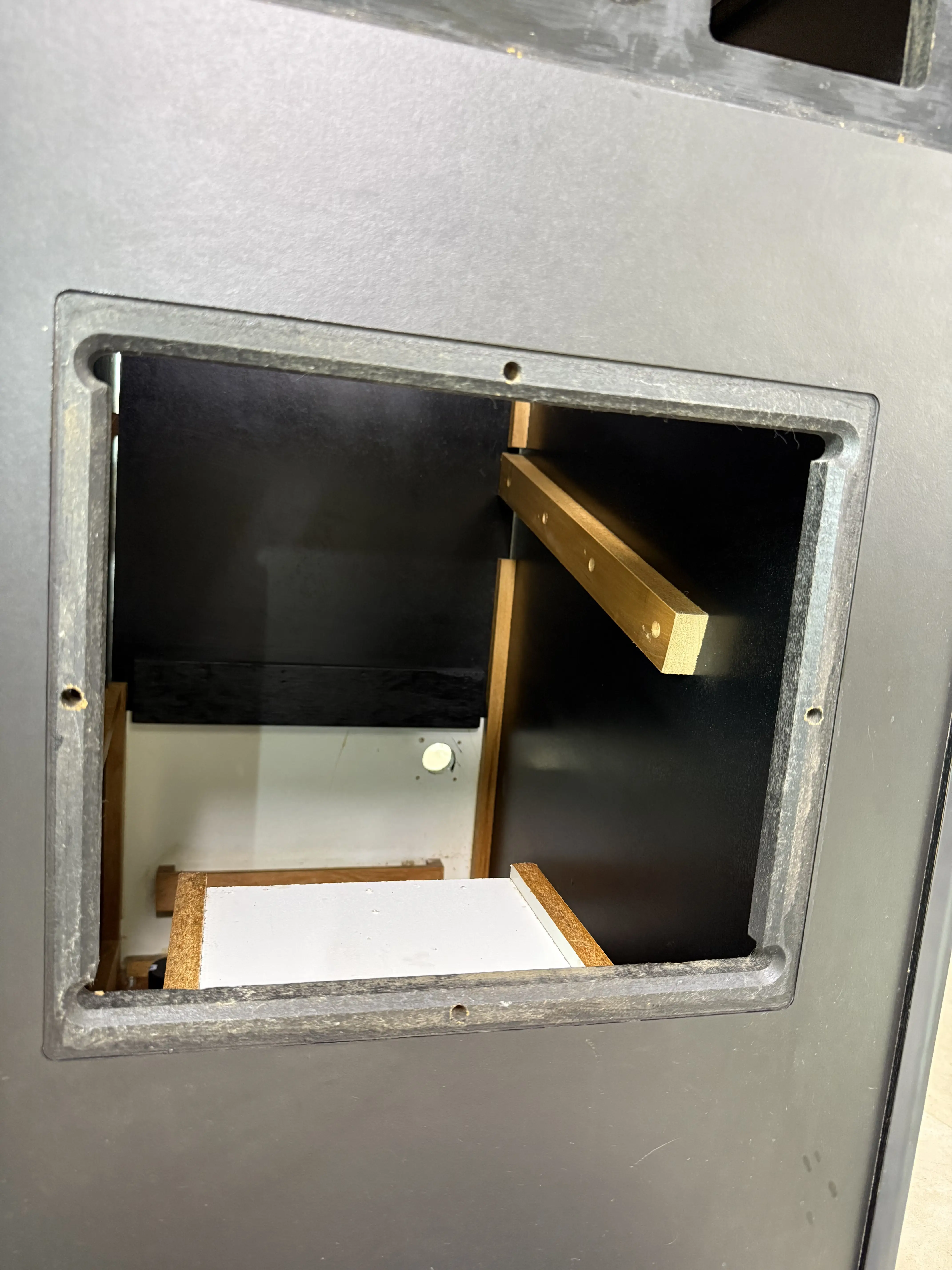

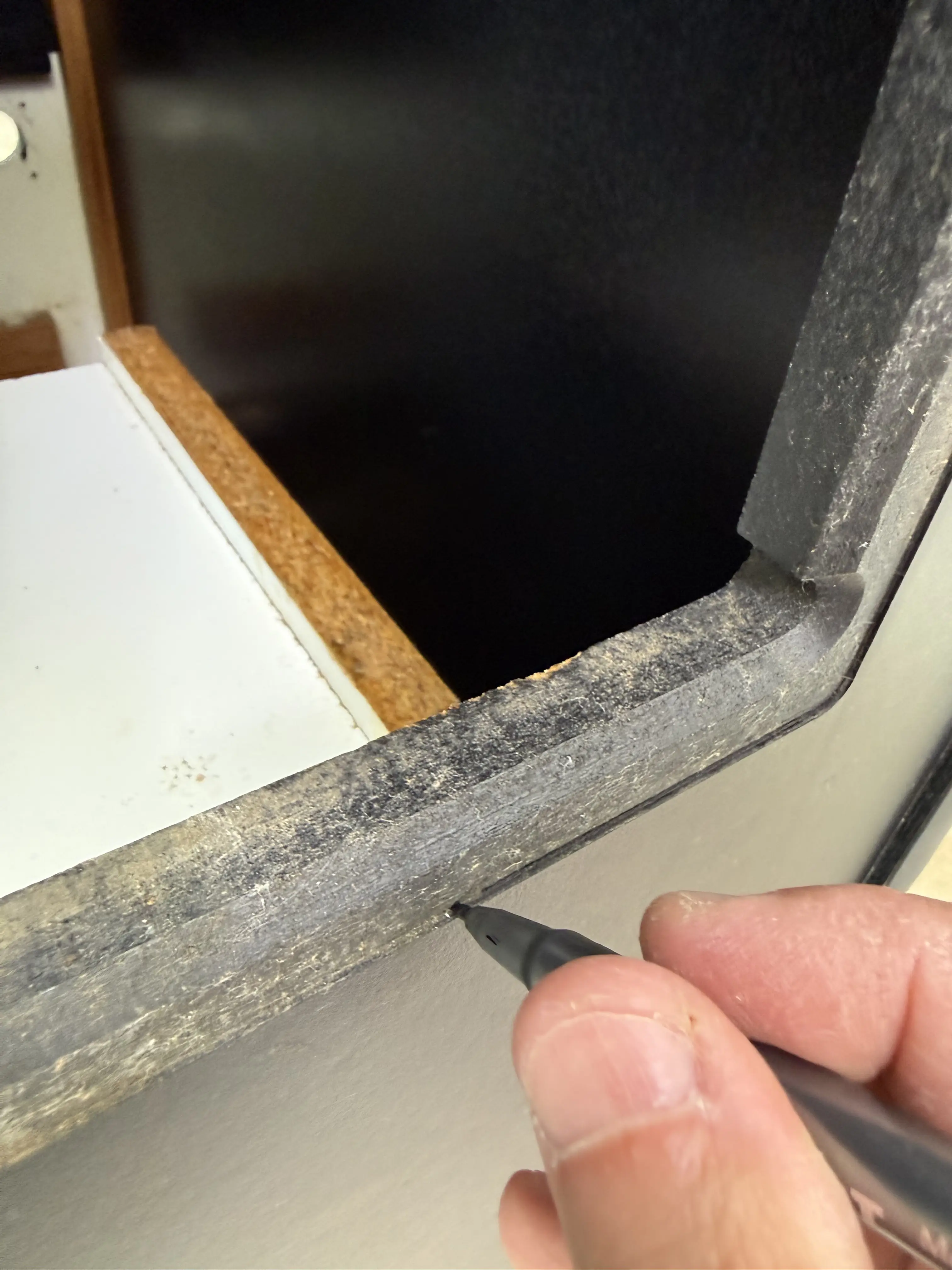

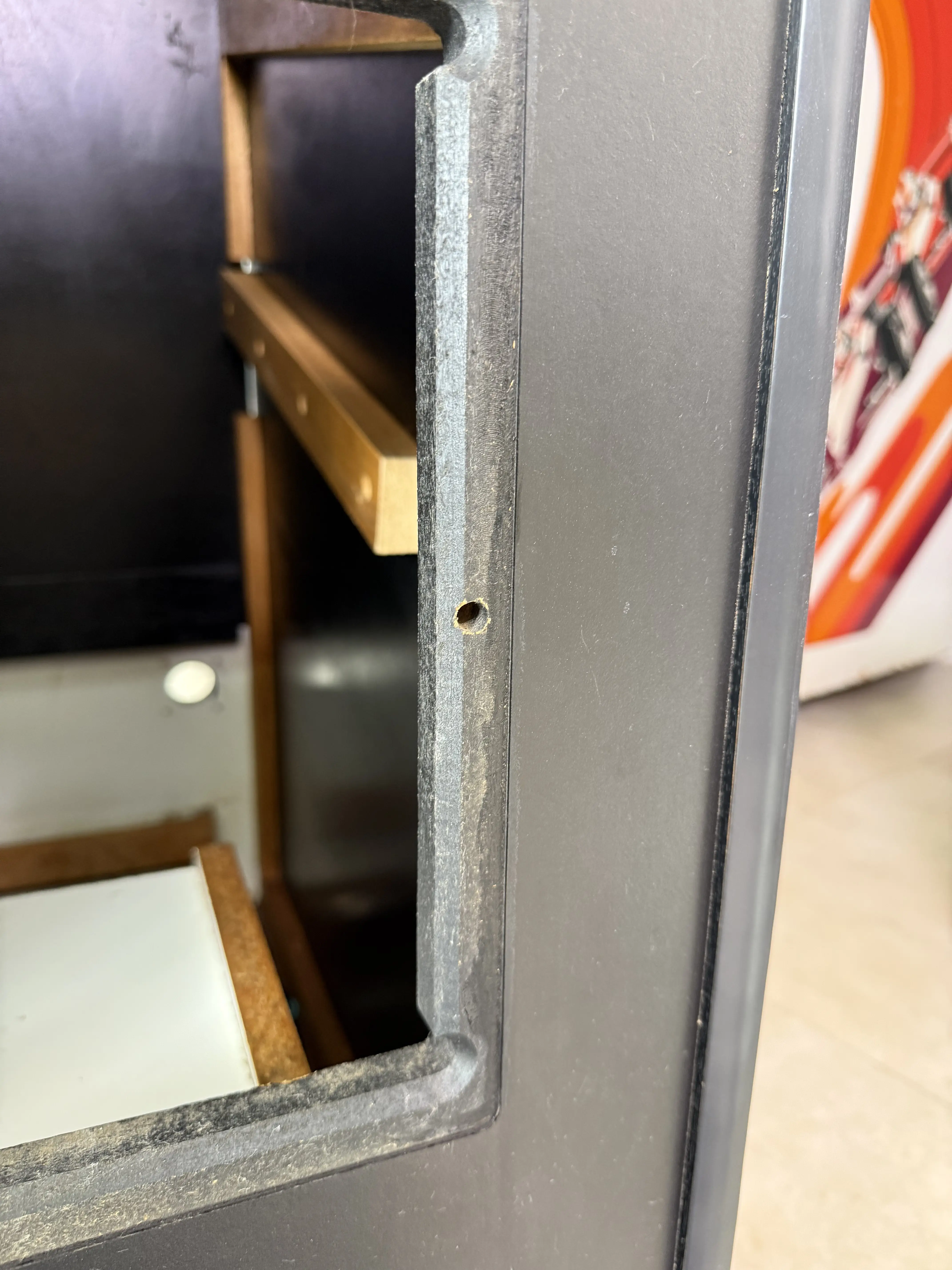

Antes da instalação da coin door, eu percebi que estas reentrâncias com falta de cobertura de tinta iriam prejudicar o acabamento.
A solução foi aquela velha técnica do improviso que ajuda tanto nos pequenos detalhes de montagem: o uso do fiel pincel marcador.
Os parafusos também necessitavam de um pouco de acabamento e foram pintados da mesma forma.

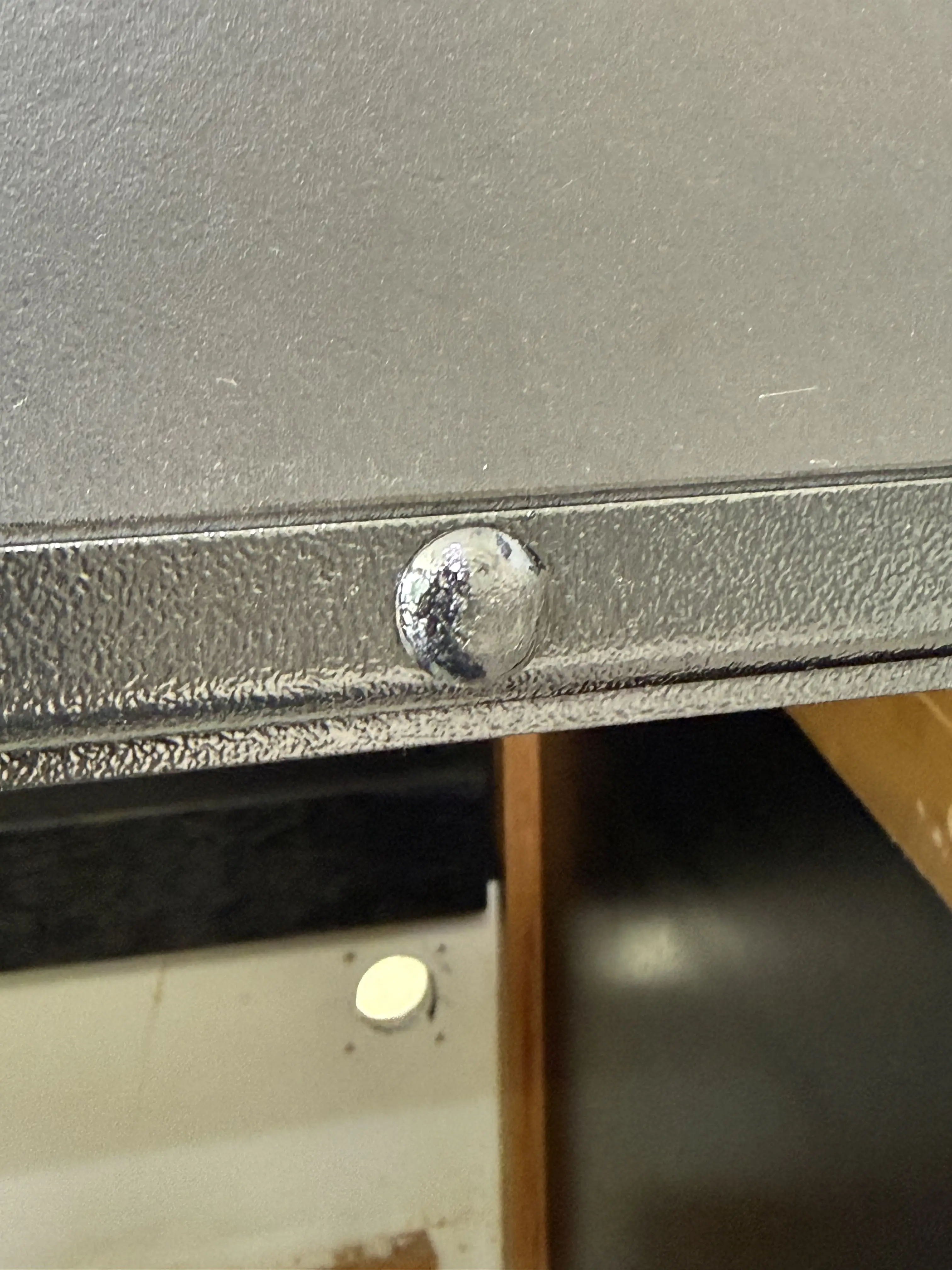

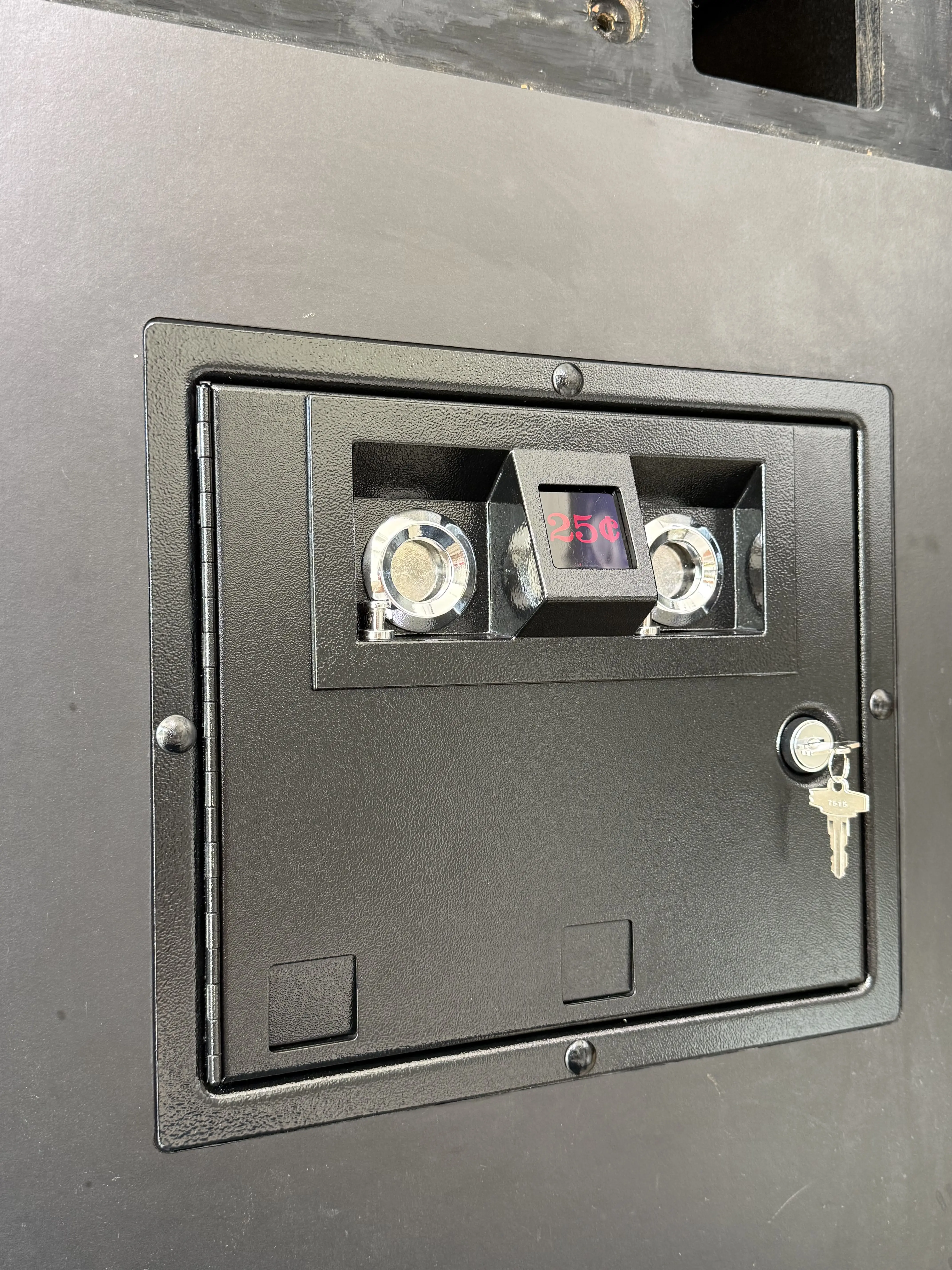

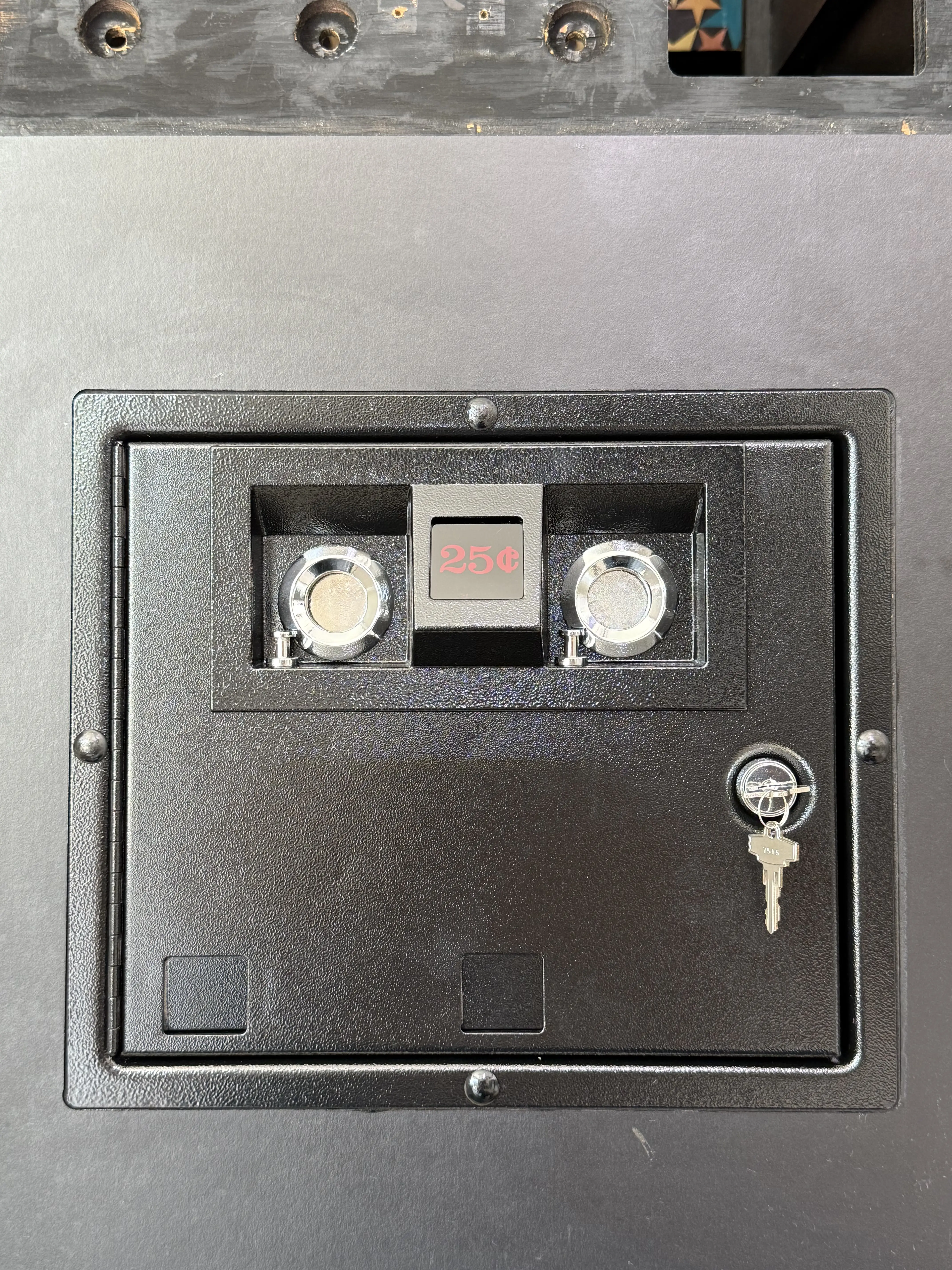

O resultado? Impecável, com a coin door completamente restaurada, metais polidos recuperados e nova pintura com textura.

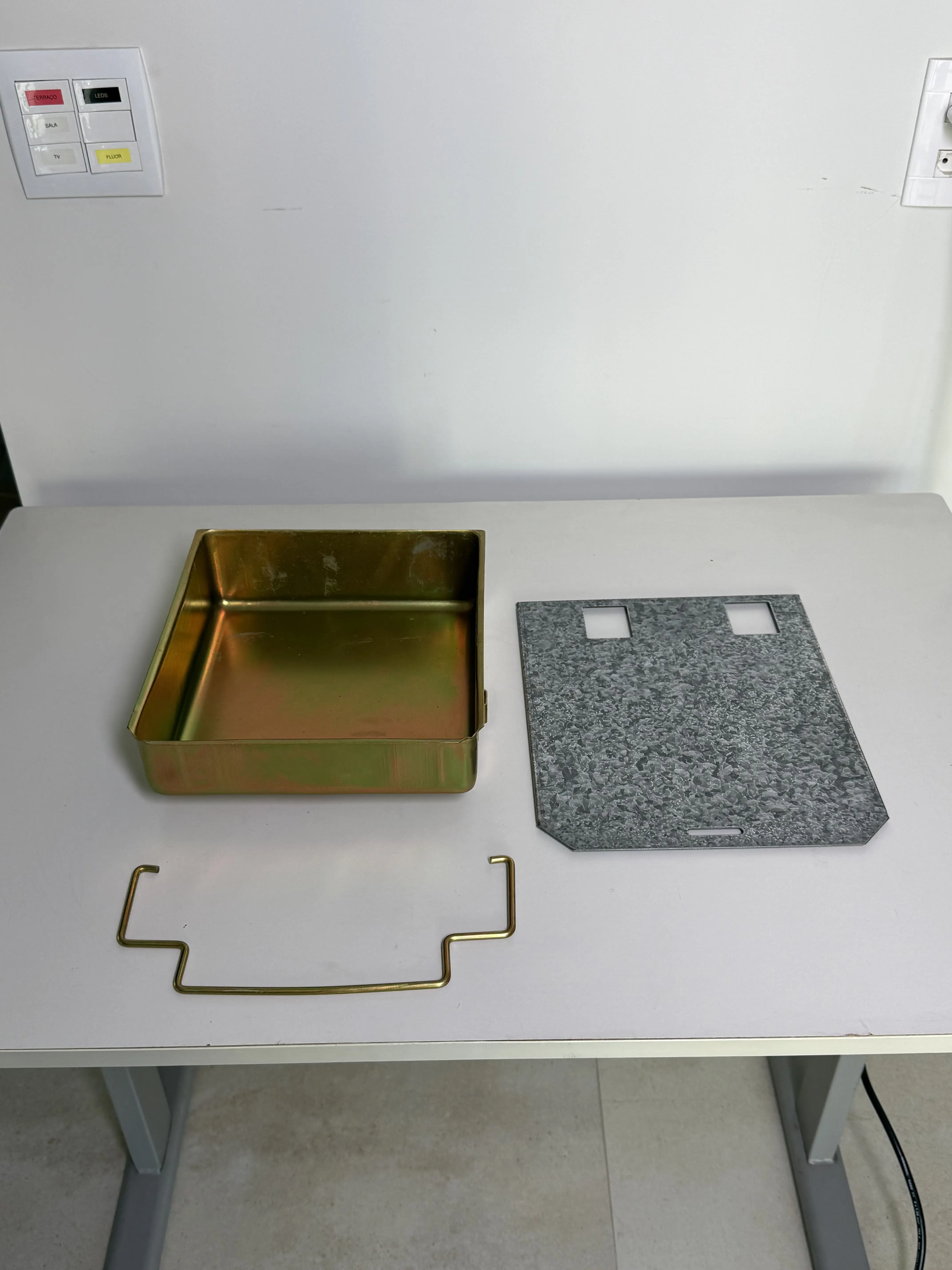

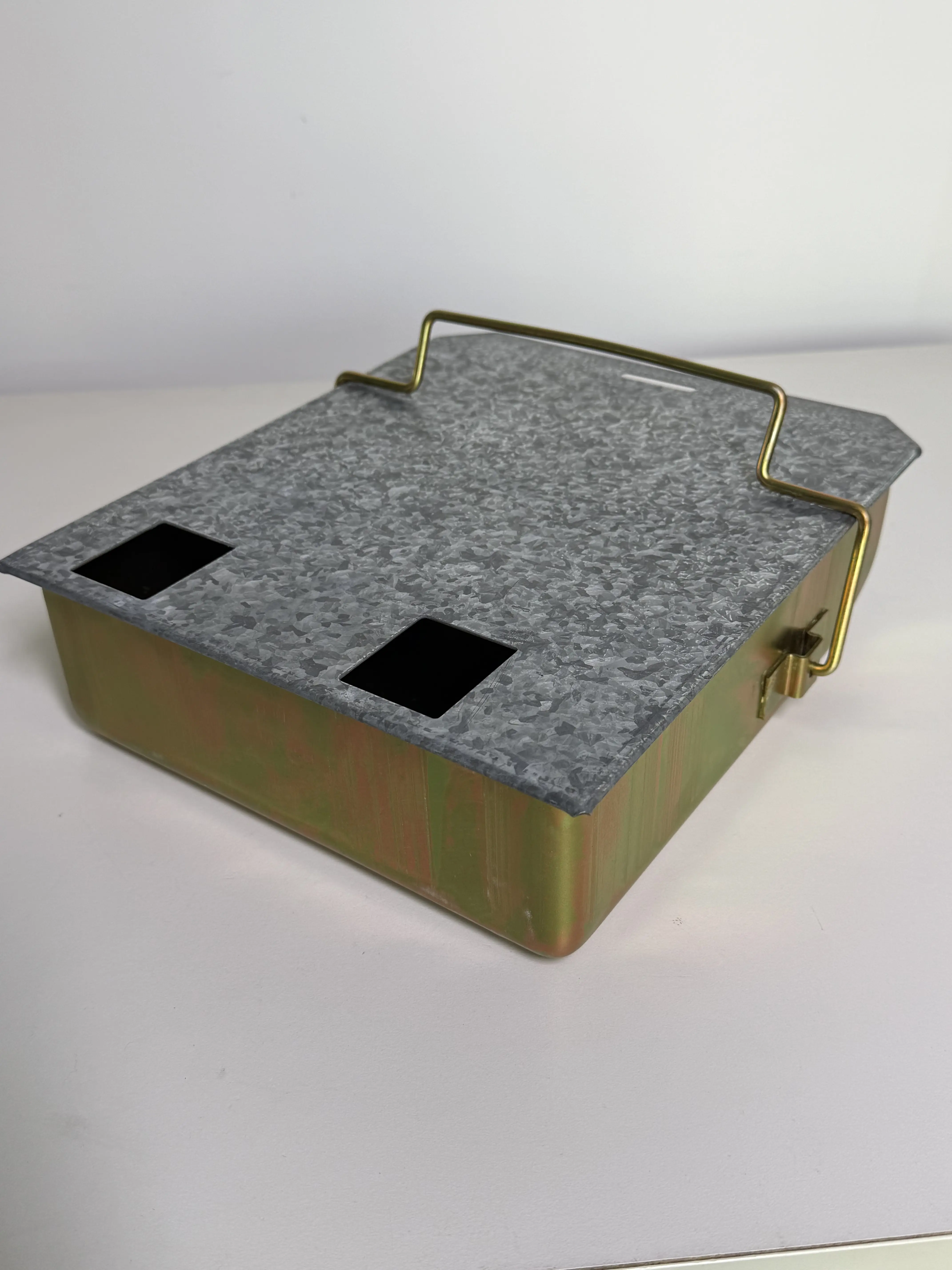

Em seguida, a coin box, também completamente restaurada com novo banho de zinco, foi montada.

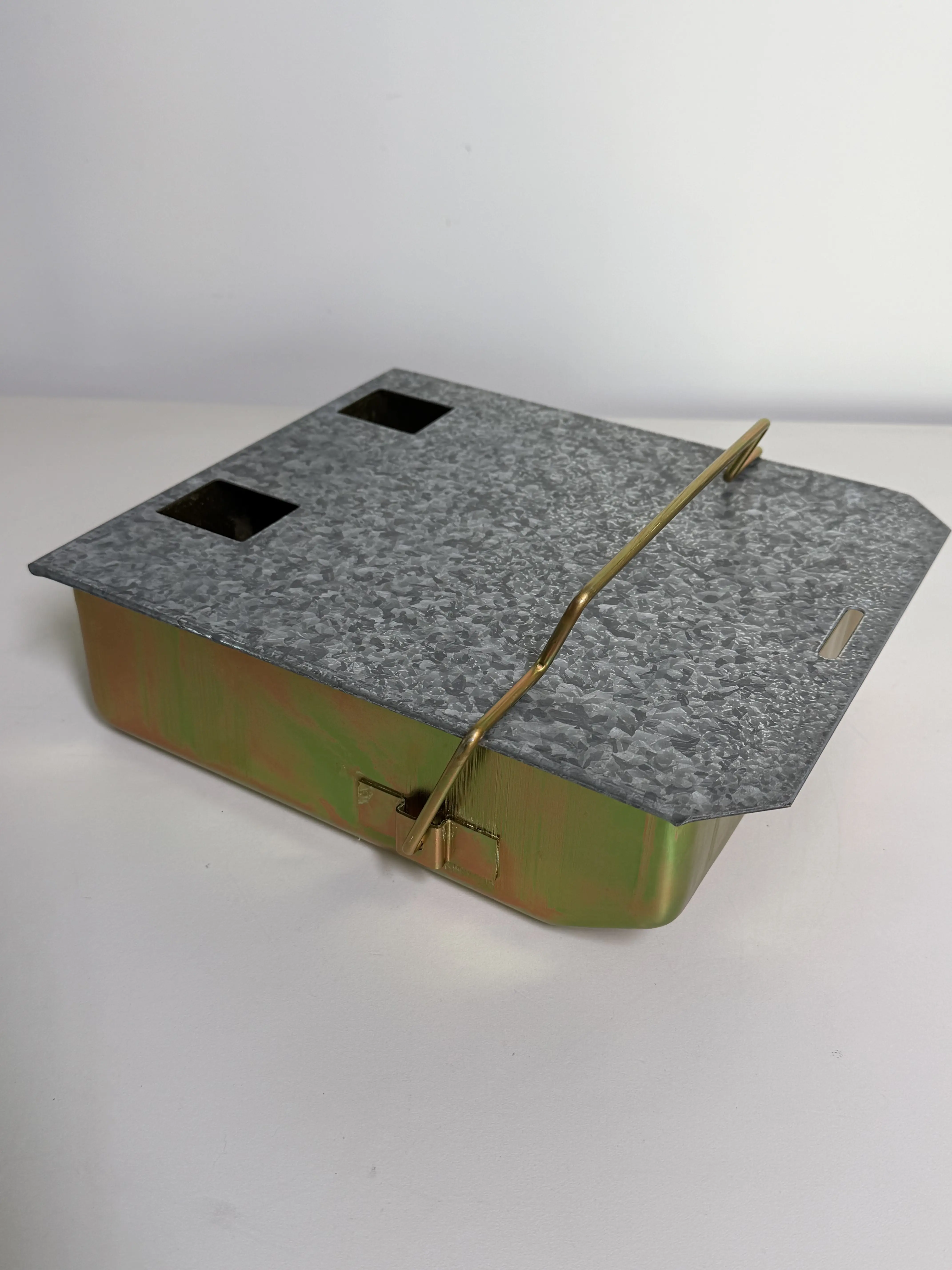

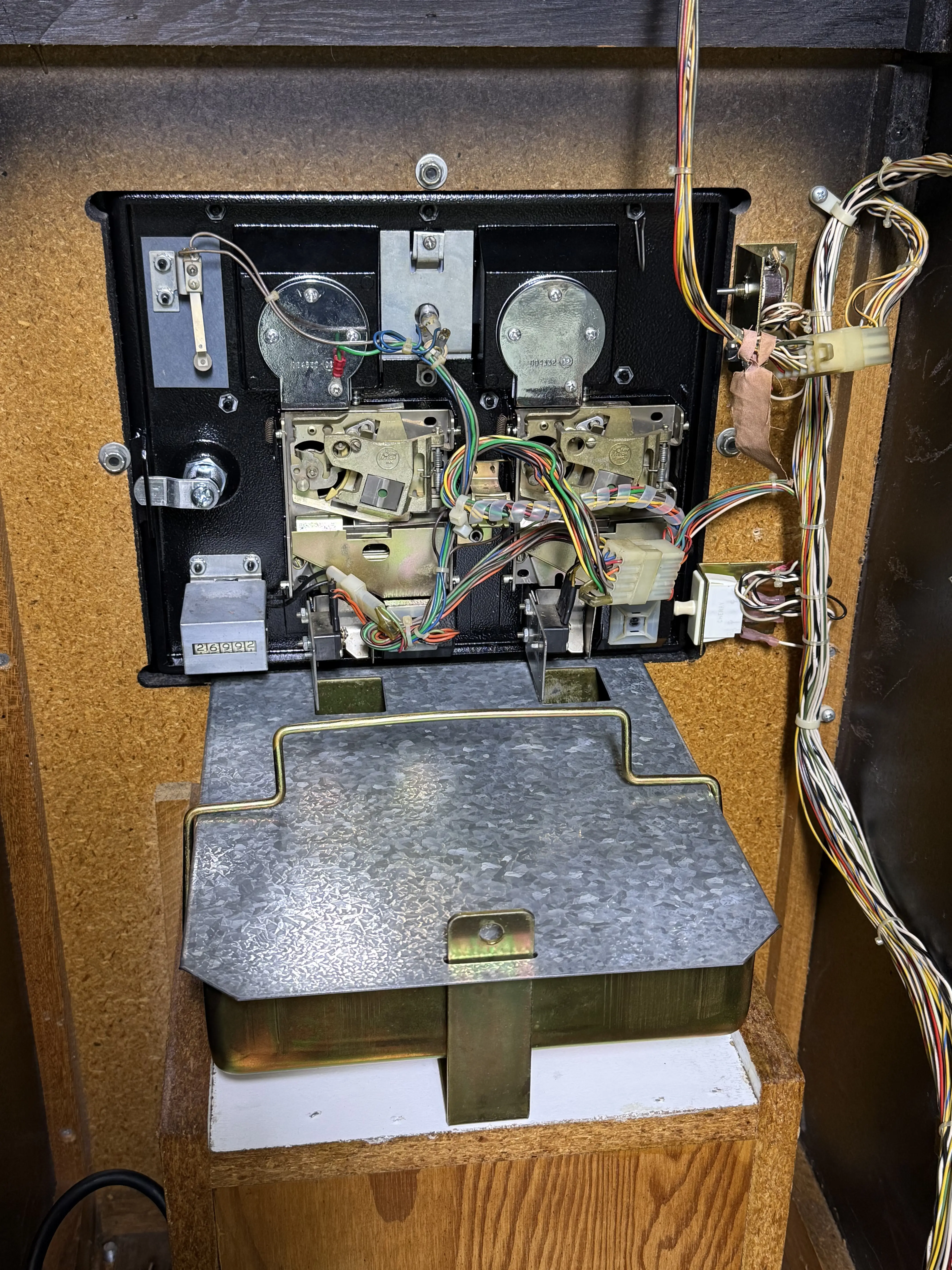

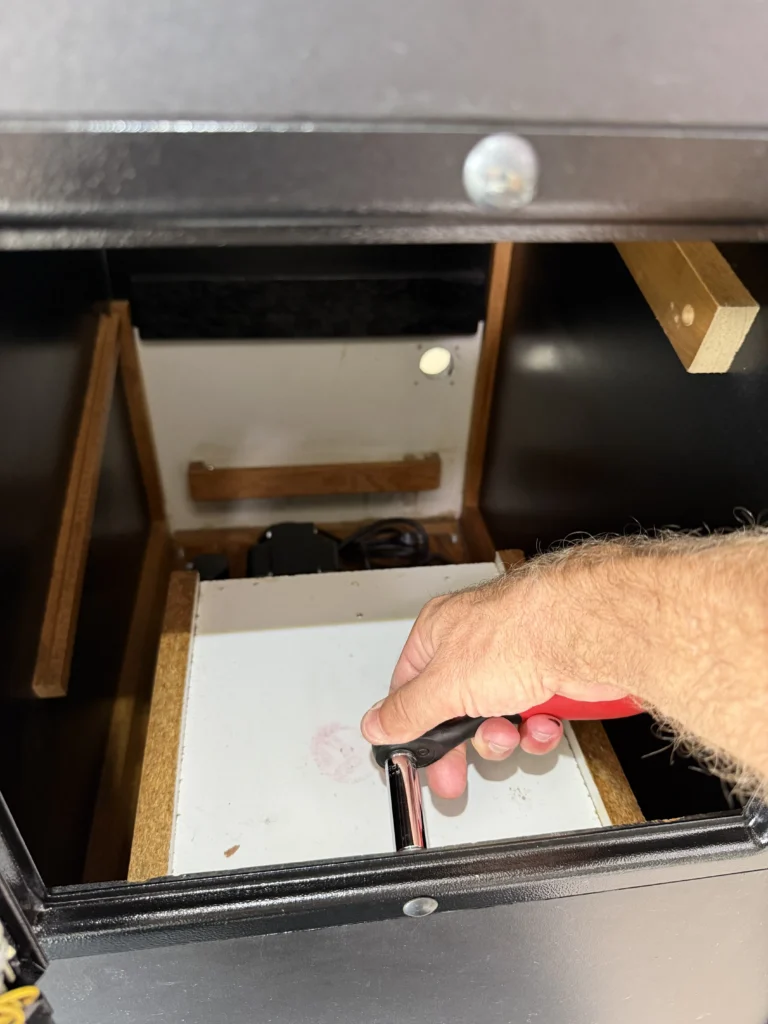

A instalação da coin box se dá neste local. A barra em L serve para fixar um cadeado em máquinas que são mantidas em operação em salões de arcade.
No detalhe, é possível perceber também a restauração da parte interna da coin door:

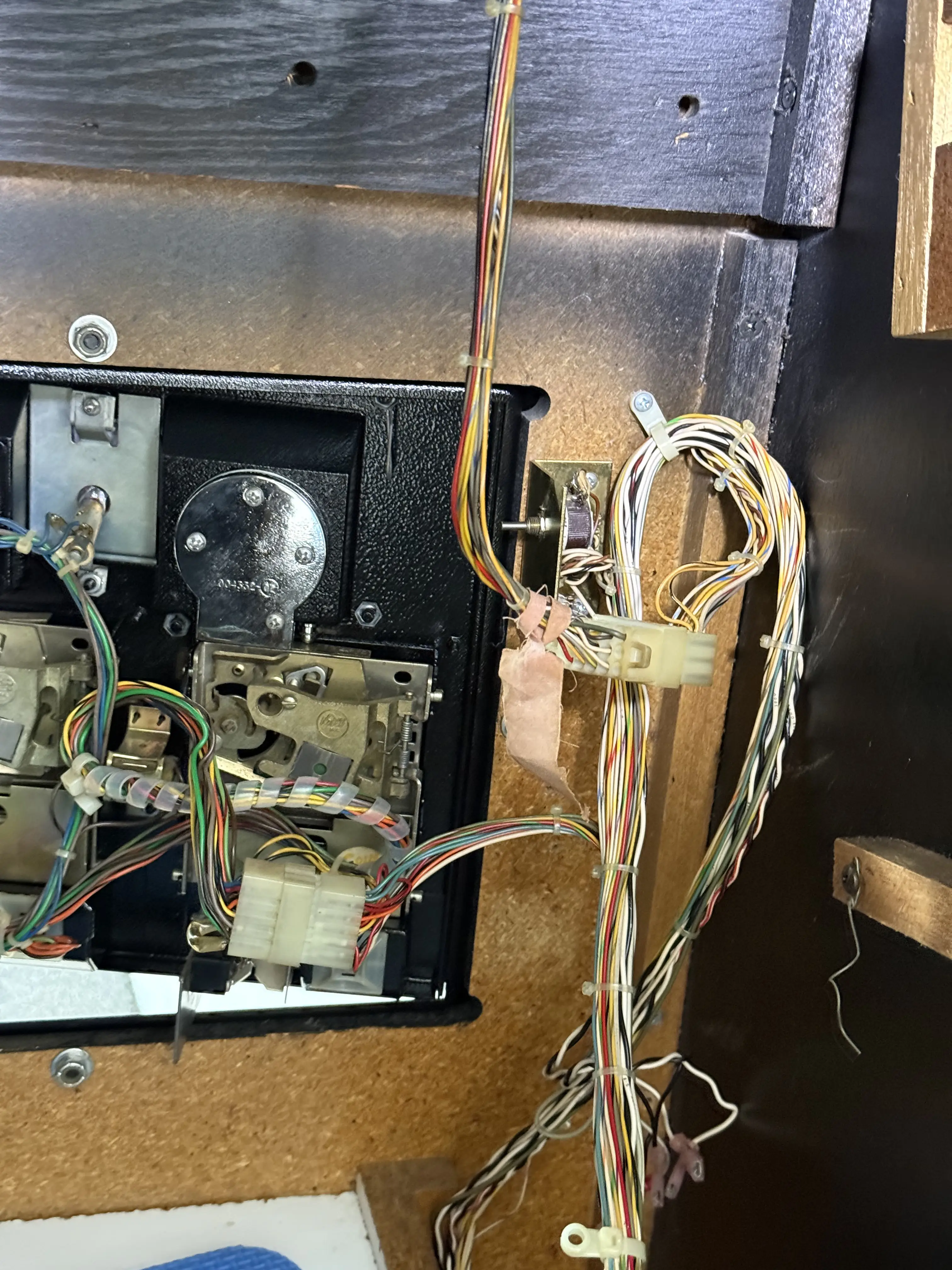

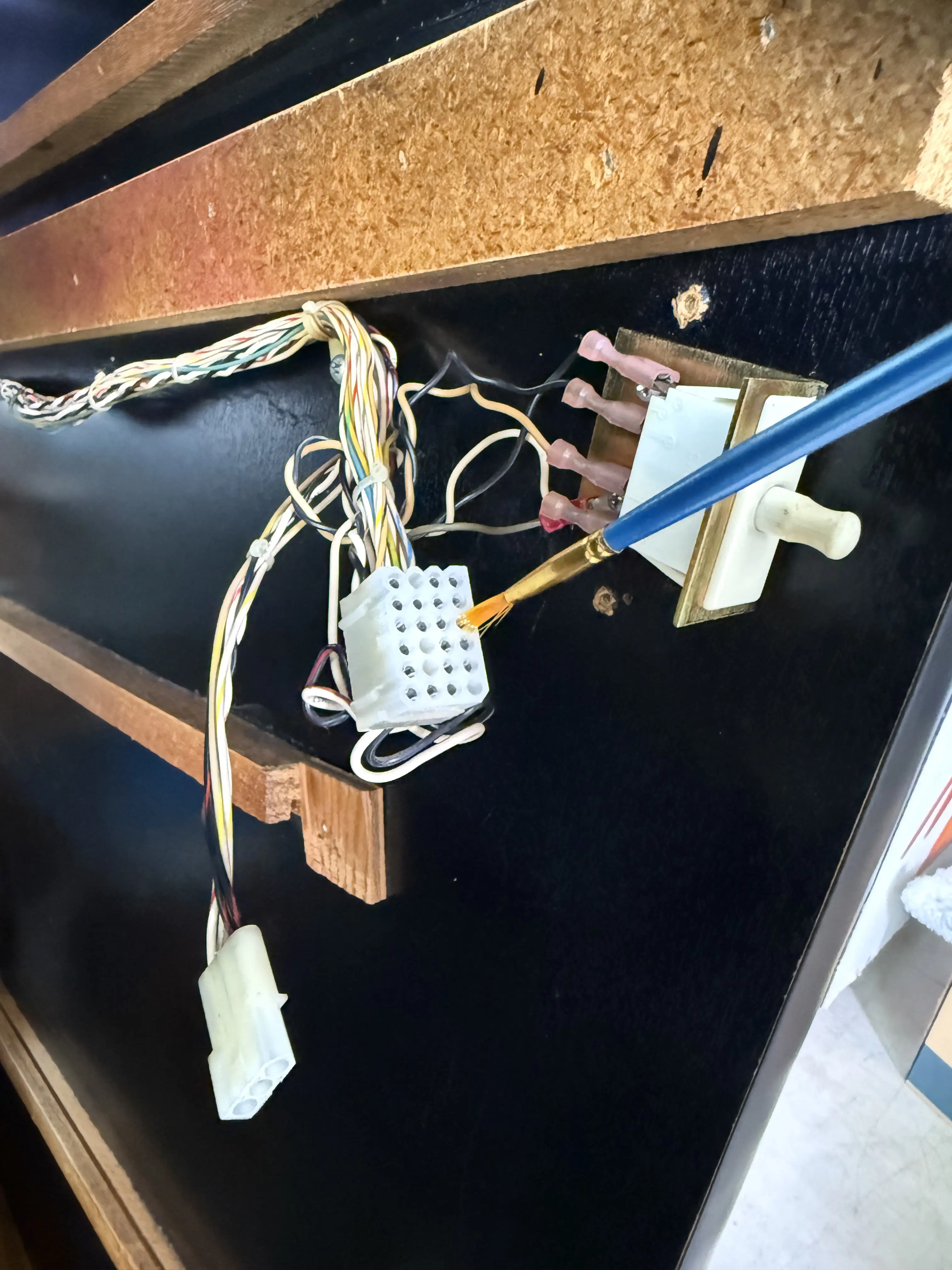

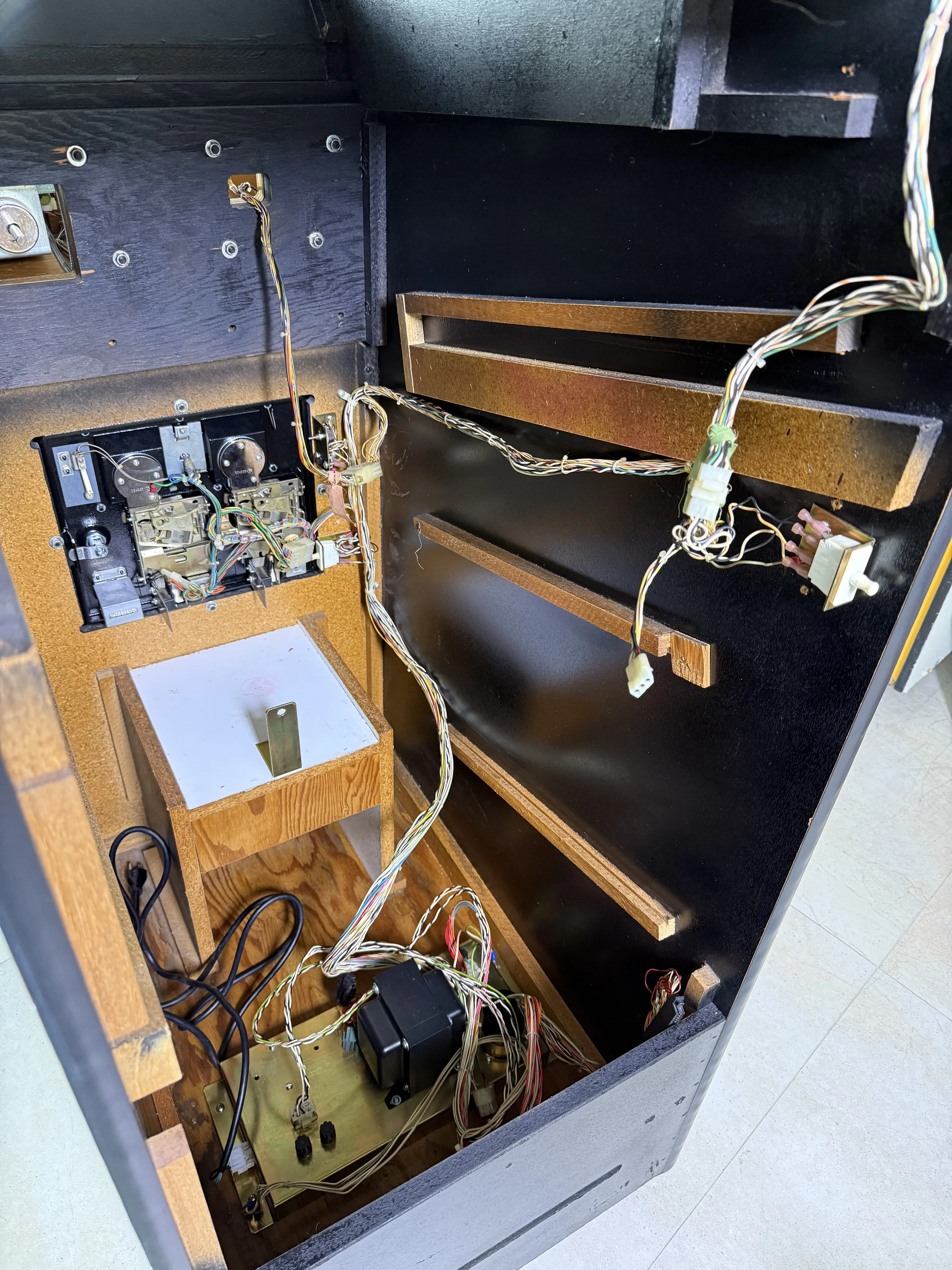

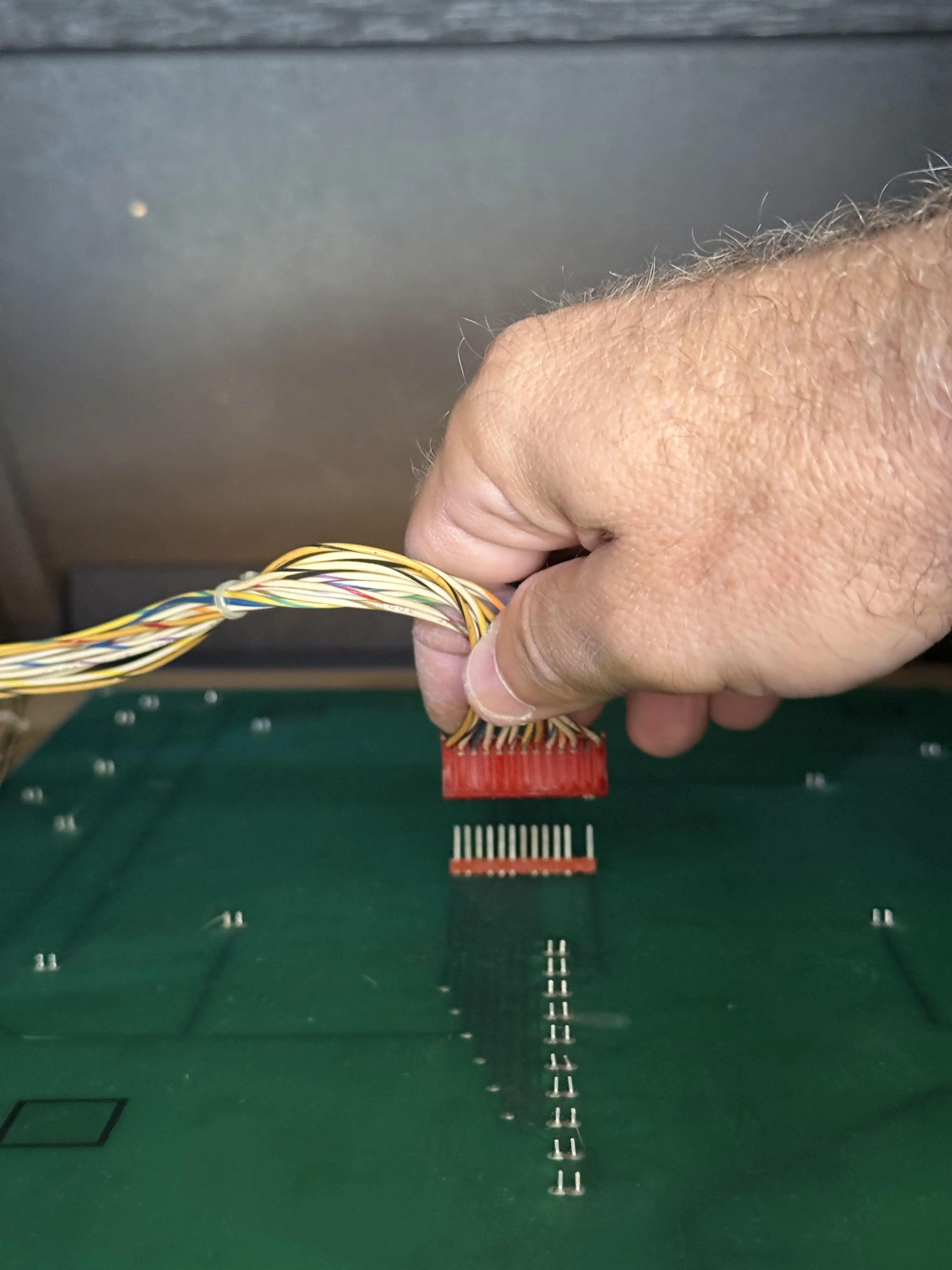

O chicote, que já estava previamente instalado, foi reconferido em todos os conectores:

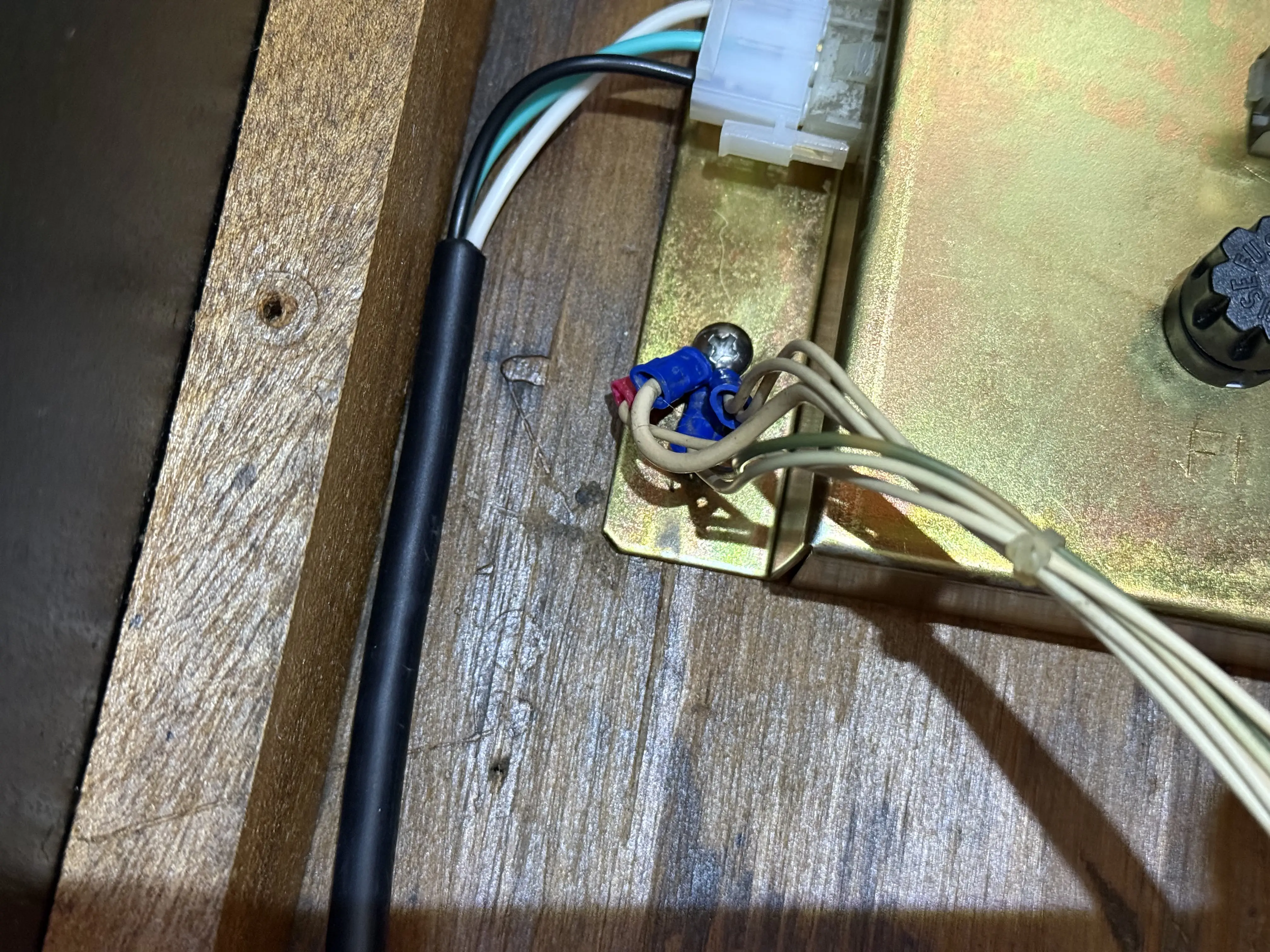

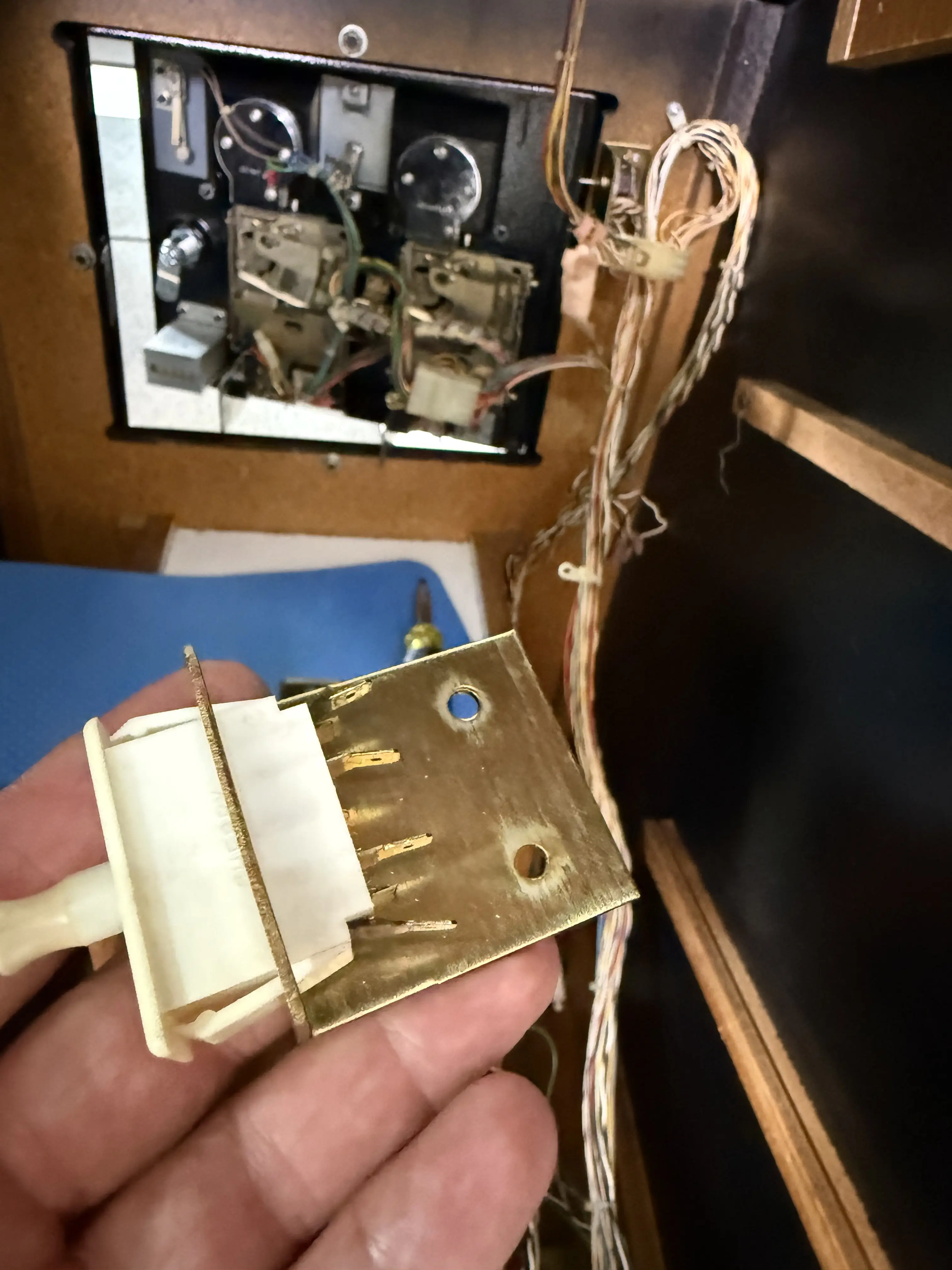

Os interlock switches receberam a placa metálica com novo banho de zinco:

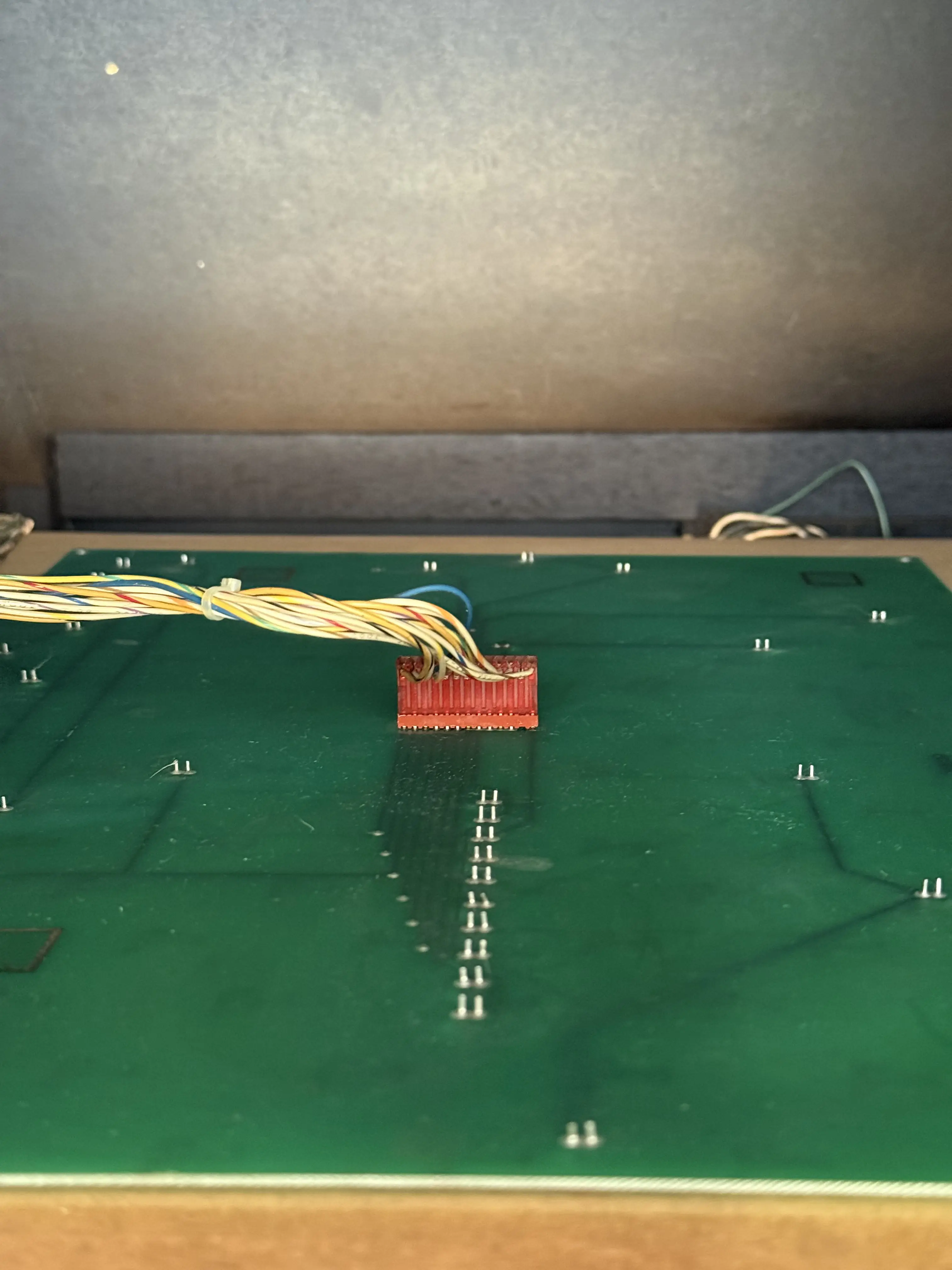

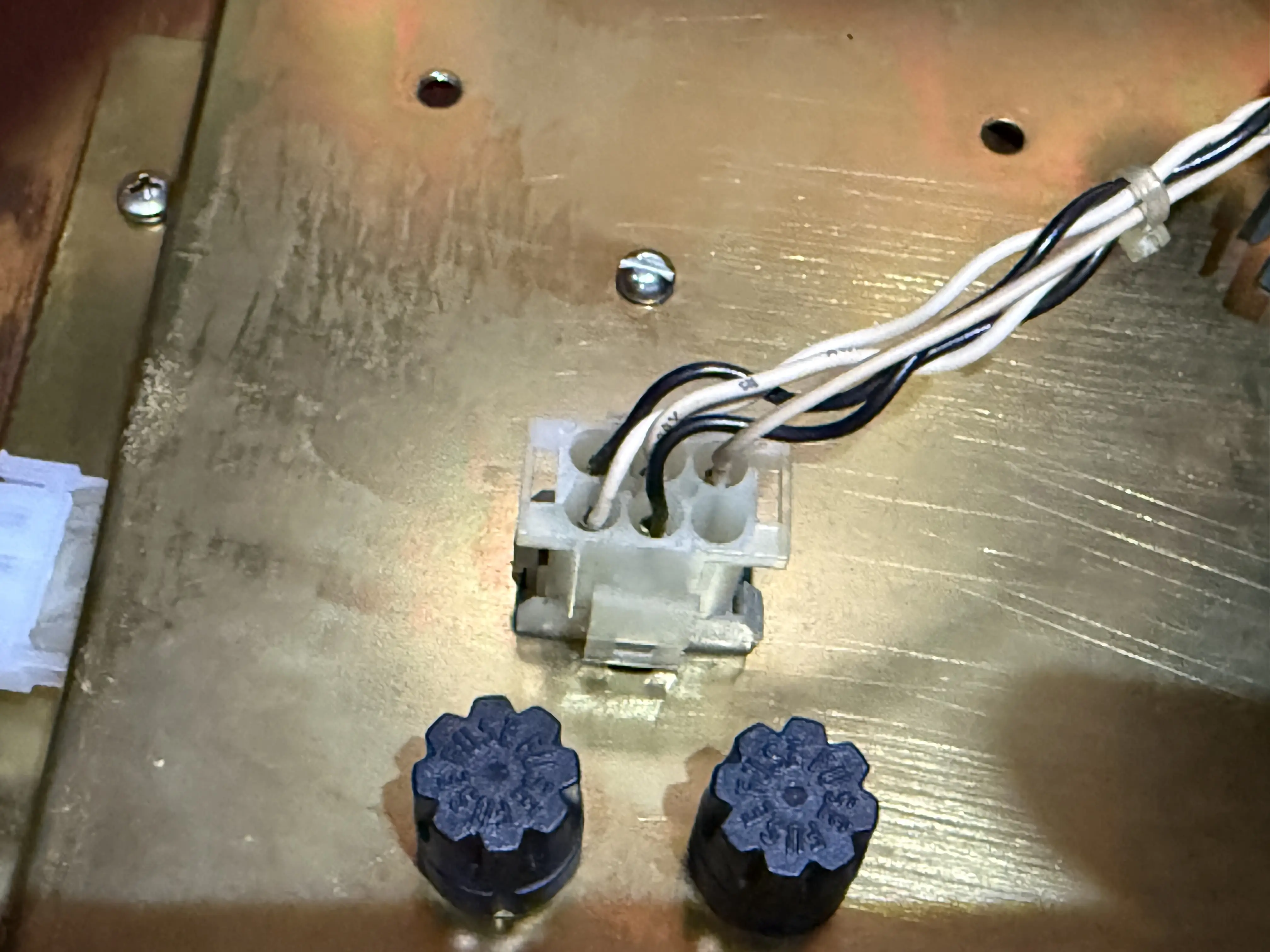

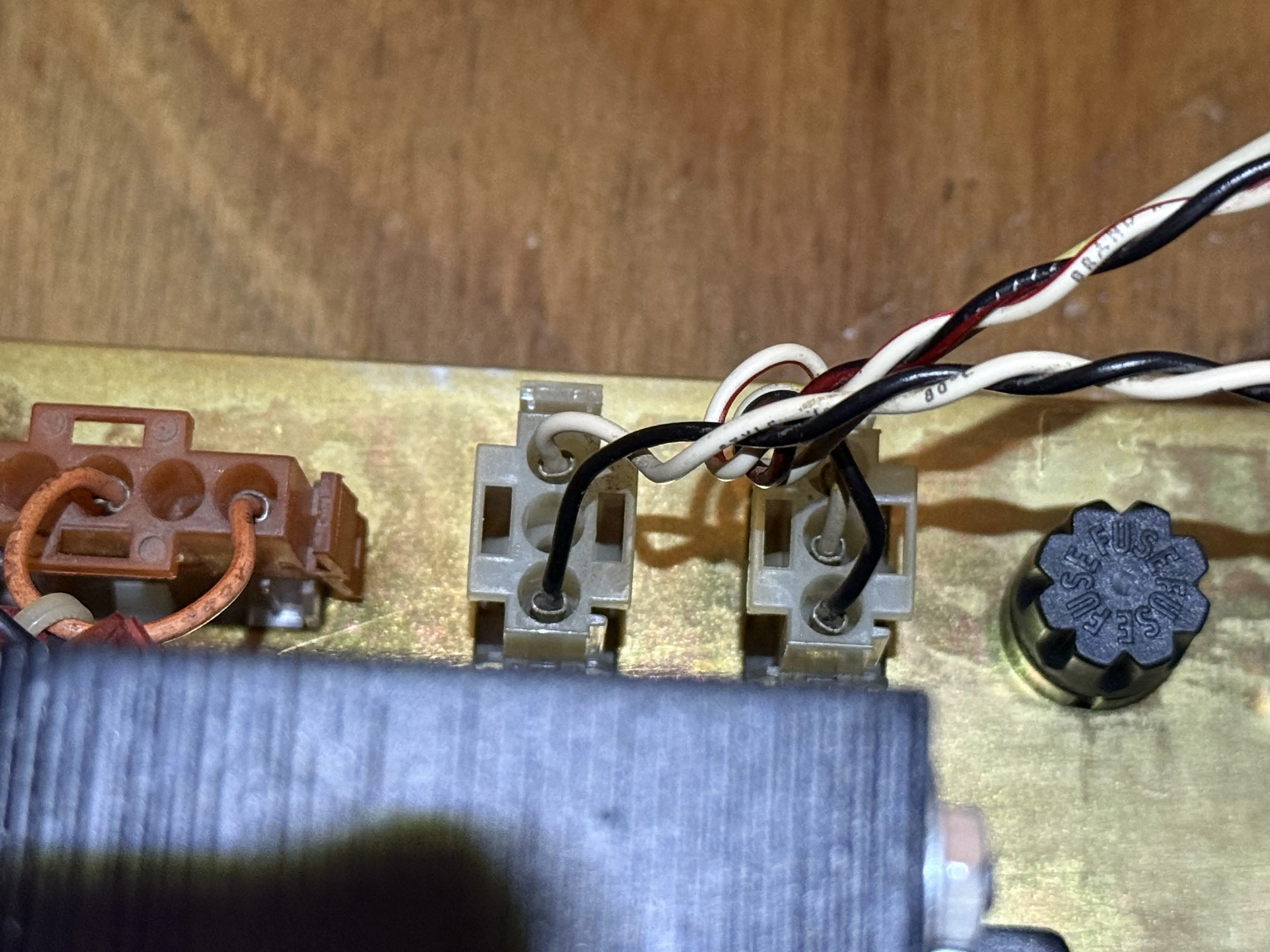

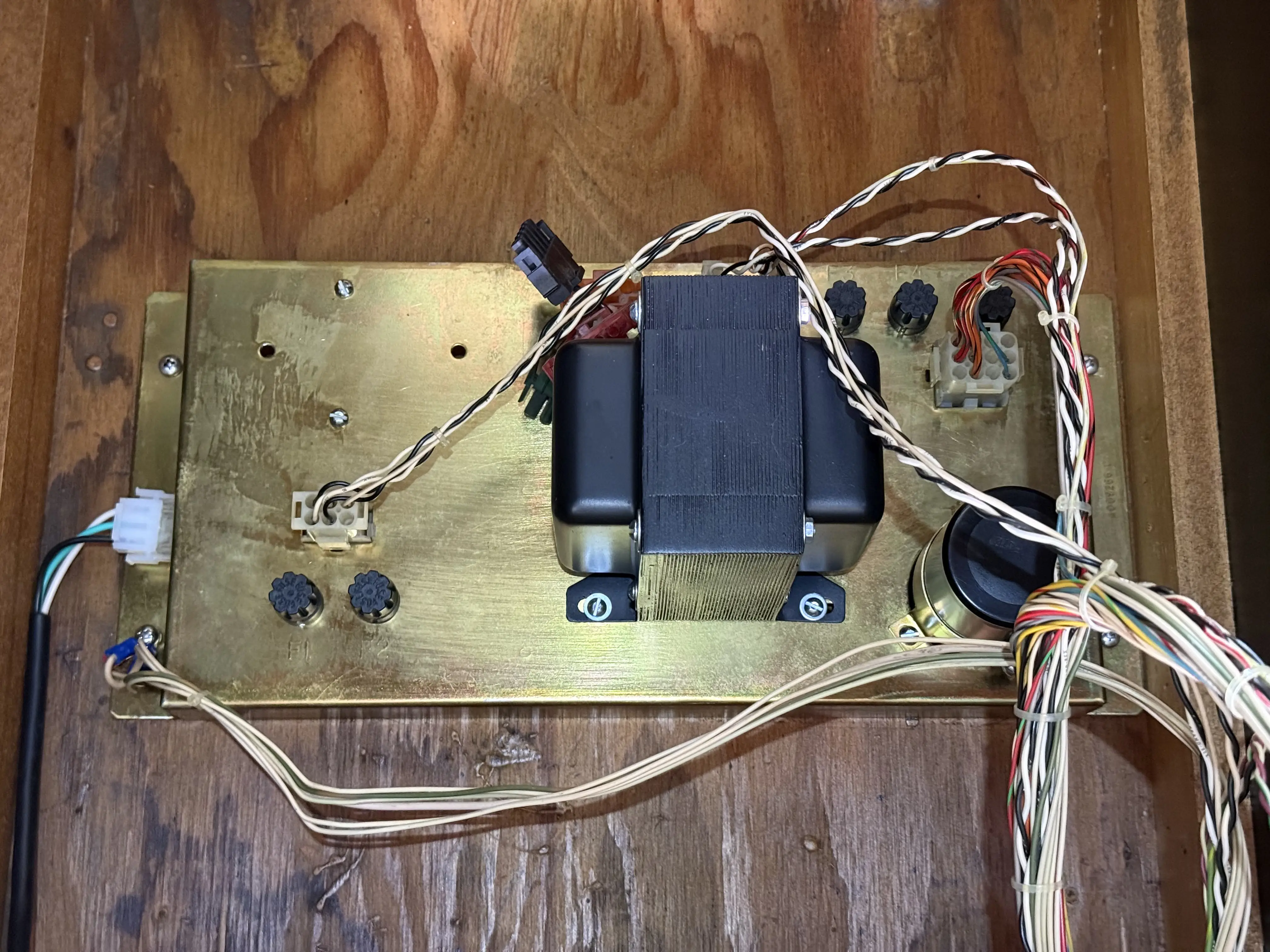

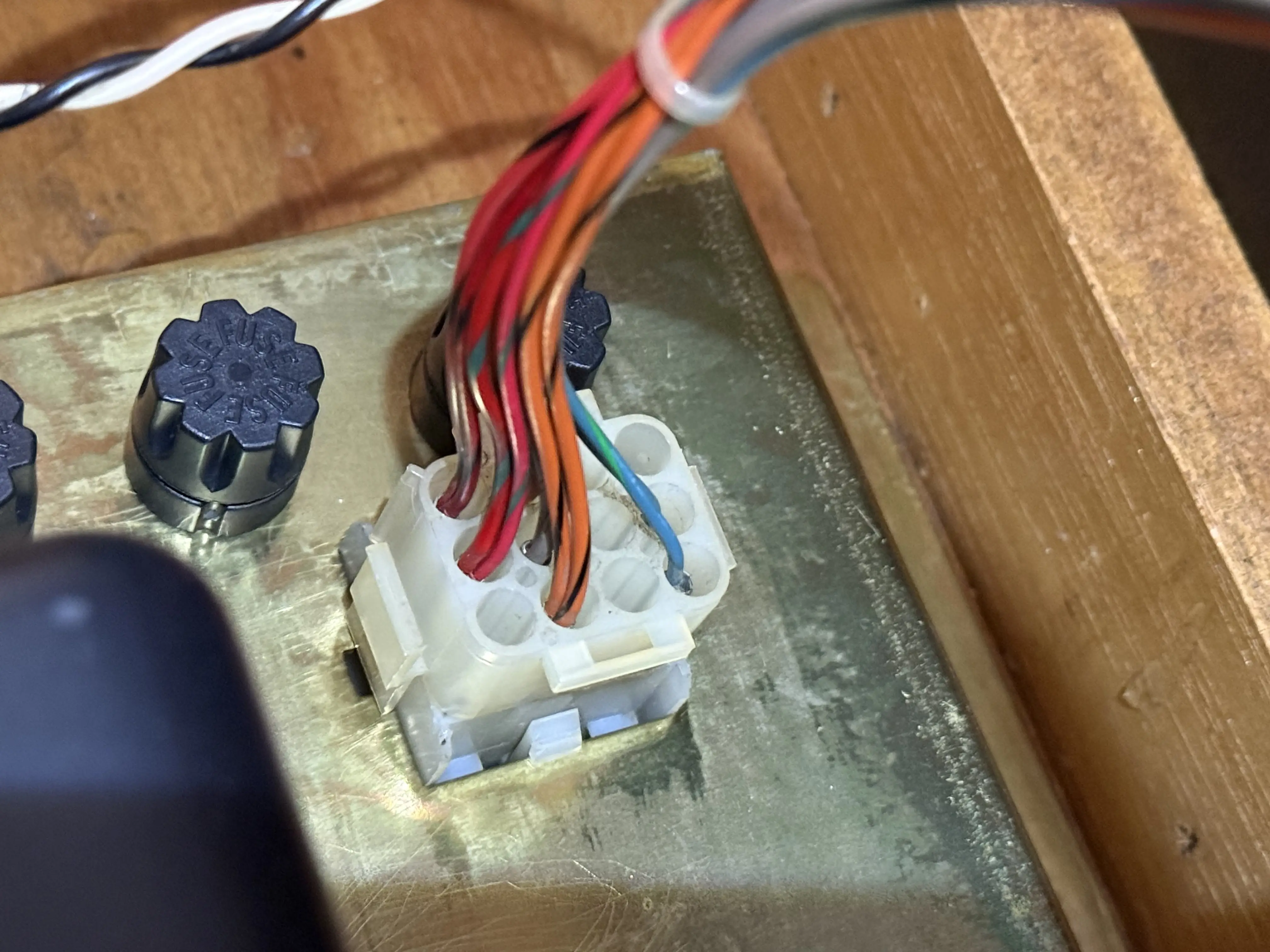

Como de costume, DeoxIT foi passado nos conectores. Abaixo está a sequência de ligação do chicote principal com o harness auxiliar da placa de LED.

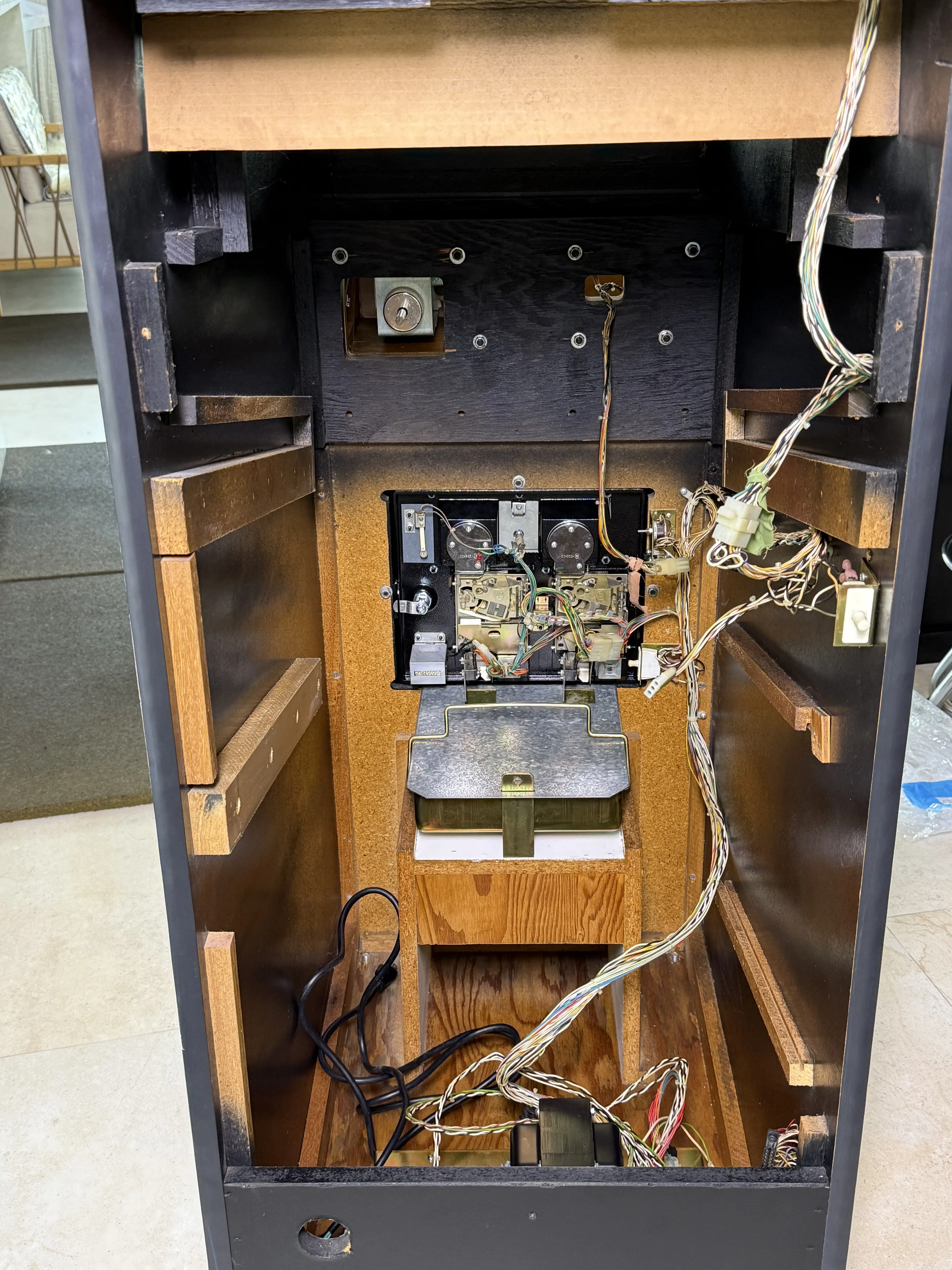

O aspecto geral do interior do Video Pinball após a instalação do chicote foi este, faltando apenas a conexão da luminária UV do monitor, o monitor em si e a placa-mãe:
