Video Pinball #15: Montagem – Conjunto de Força

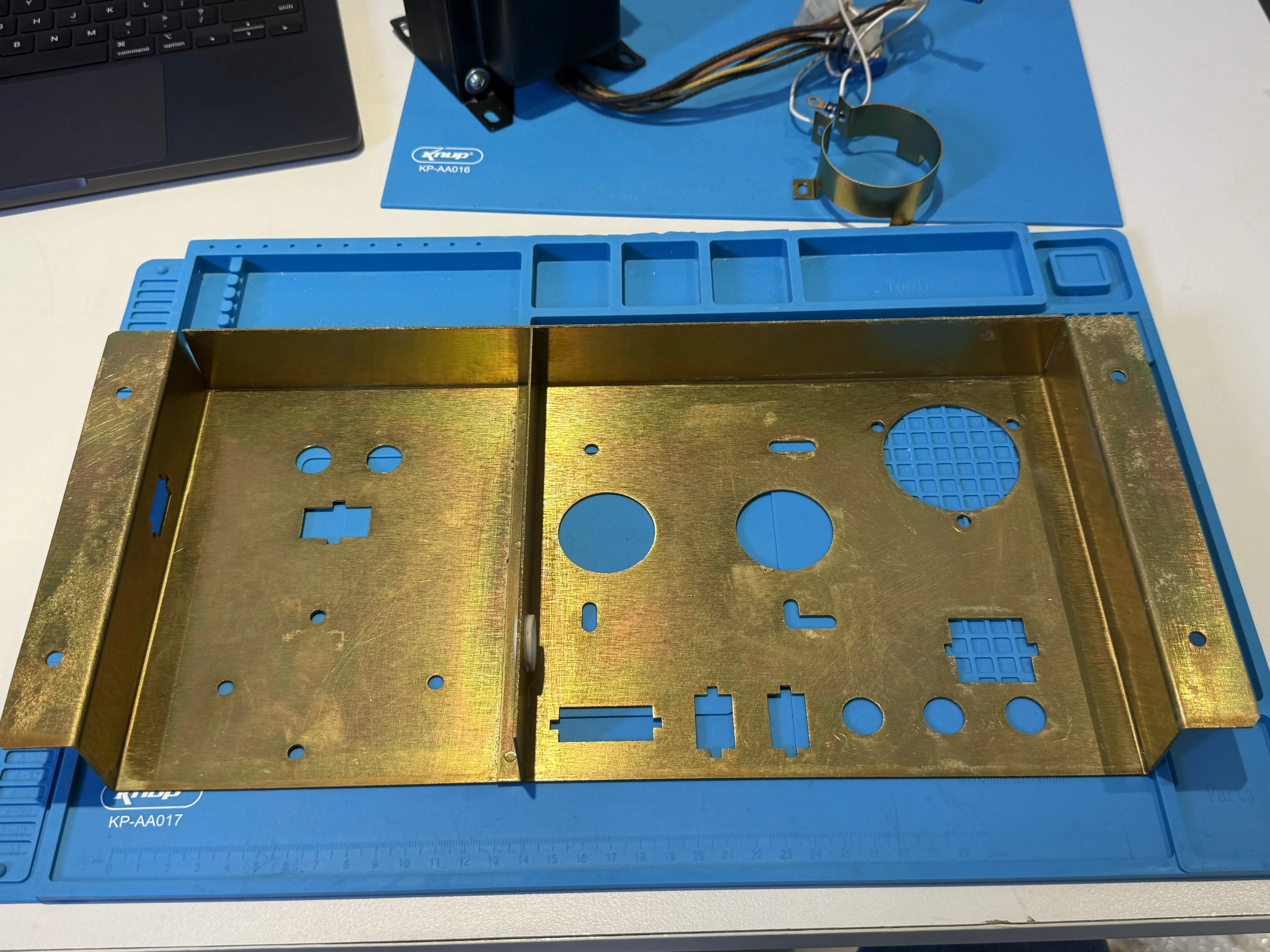

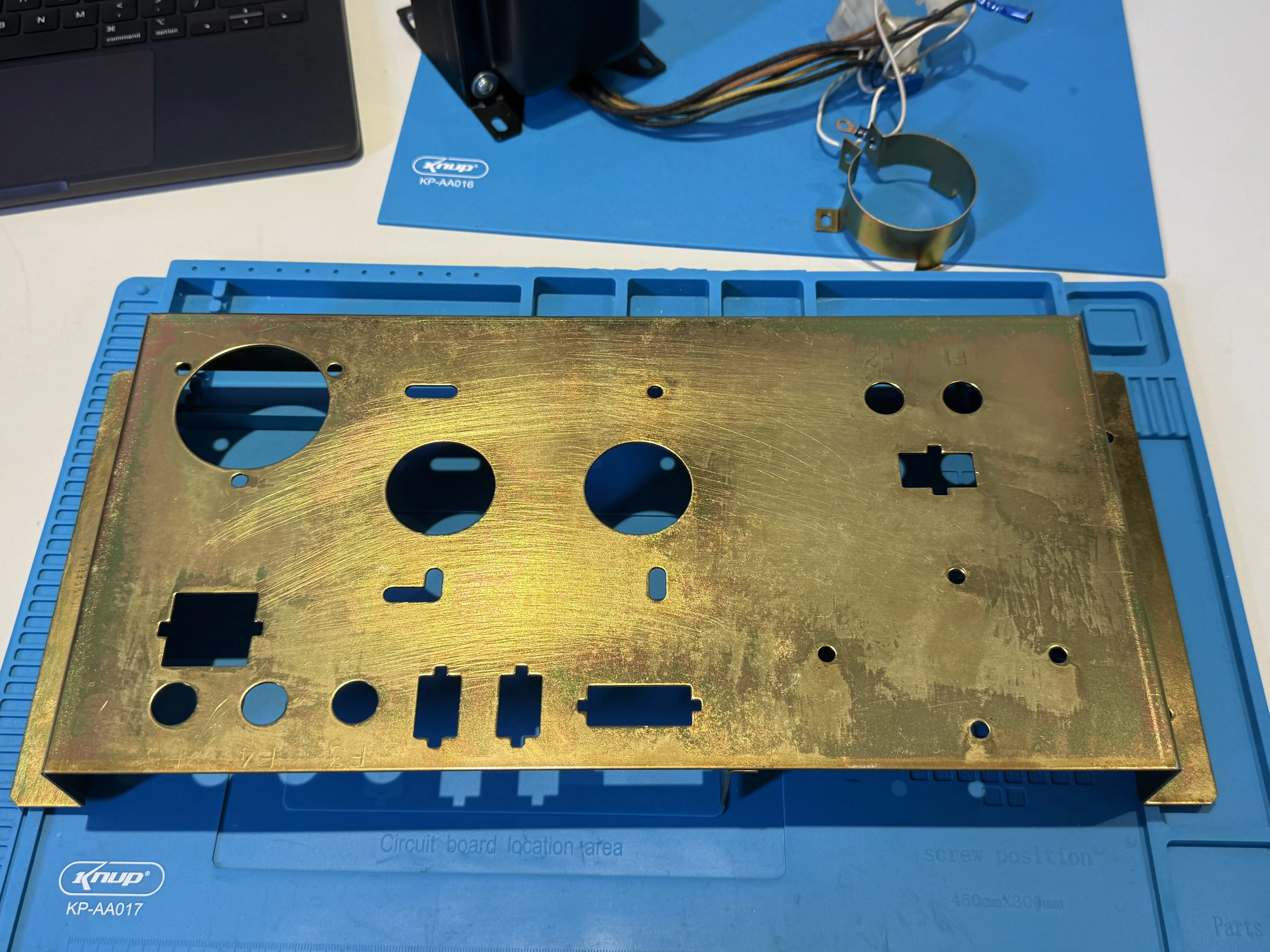

O conjunto de força, ou power brick, do arcade Video Pinball, da Atari, deteriorado pela ferrugem e com vários componentes quebradiços, em frágil estado, havia sido completamente desmontado e passado por um novo banho de níquel.
O processo de remontagem exige cuidado e gosto de fazer com muita calma, seguindo sempre a documentação fotográfica realizada durante a desmontagem.

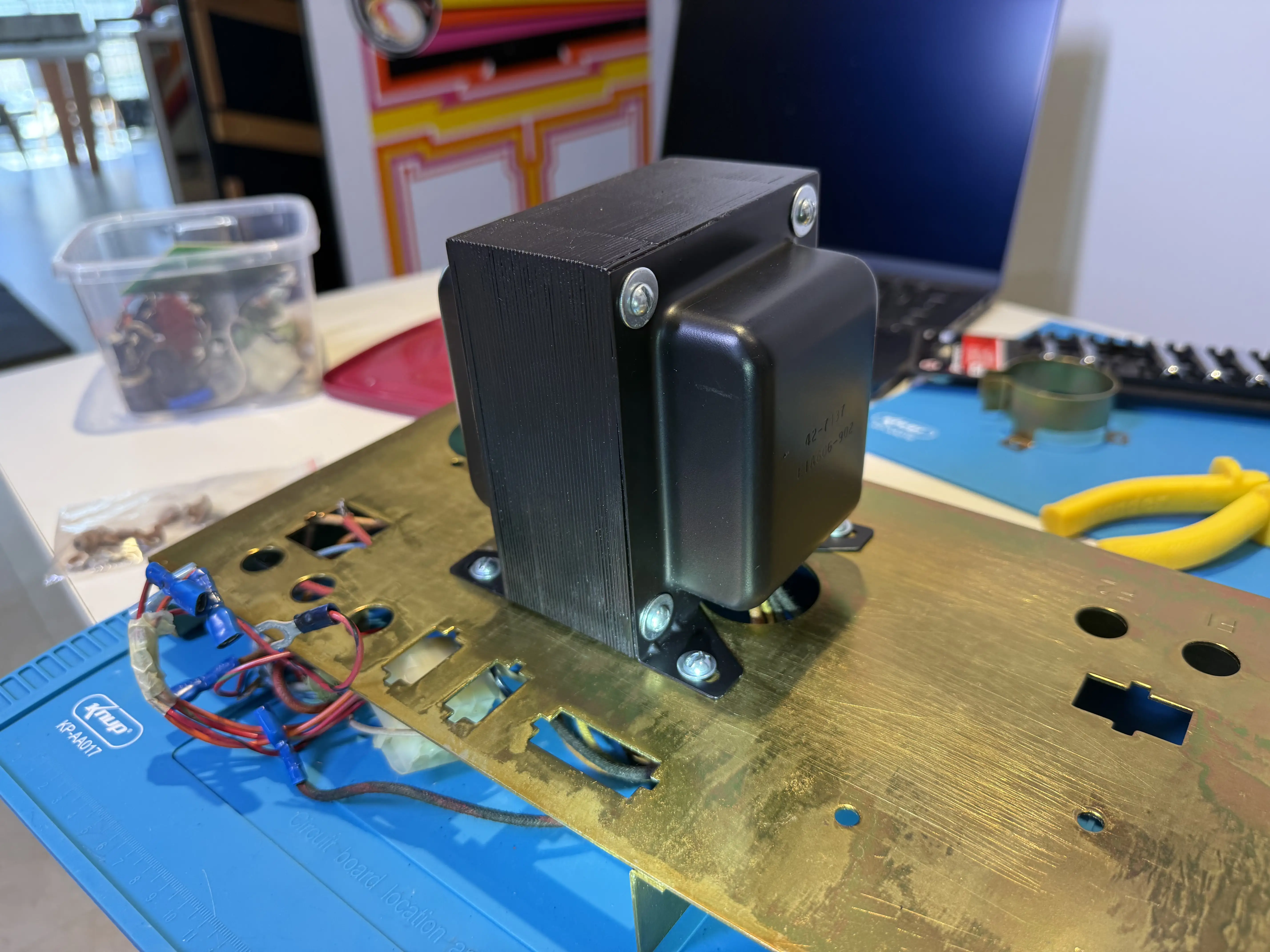

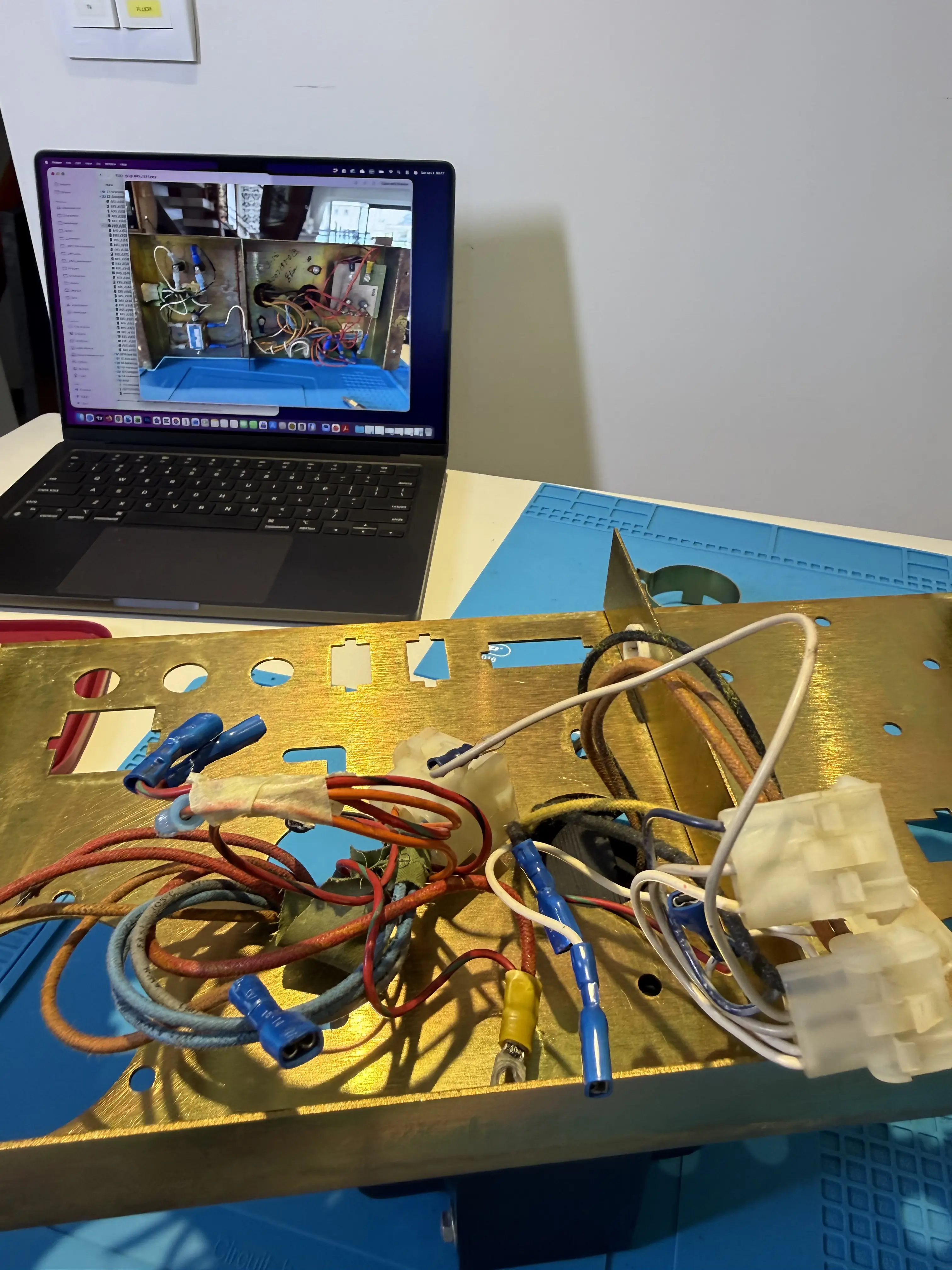

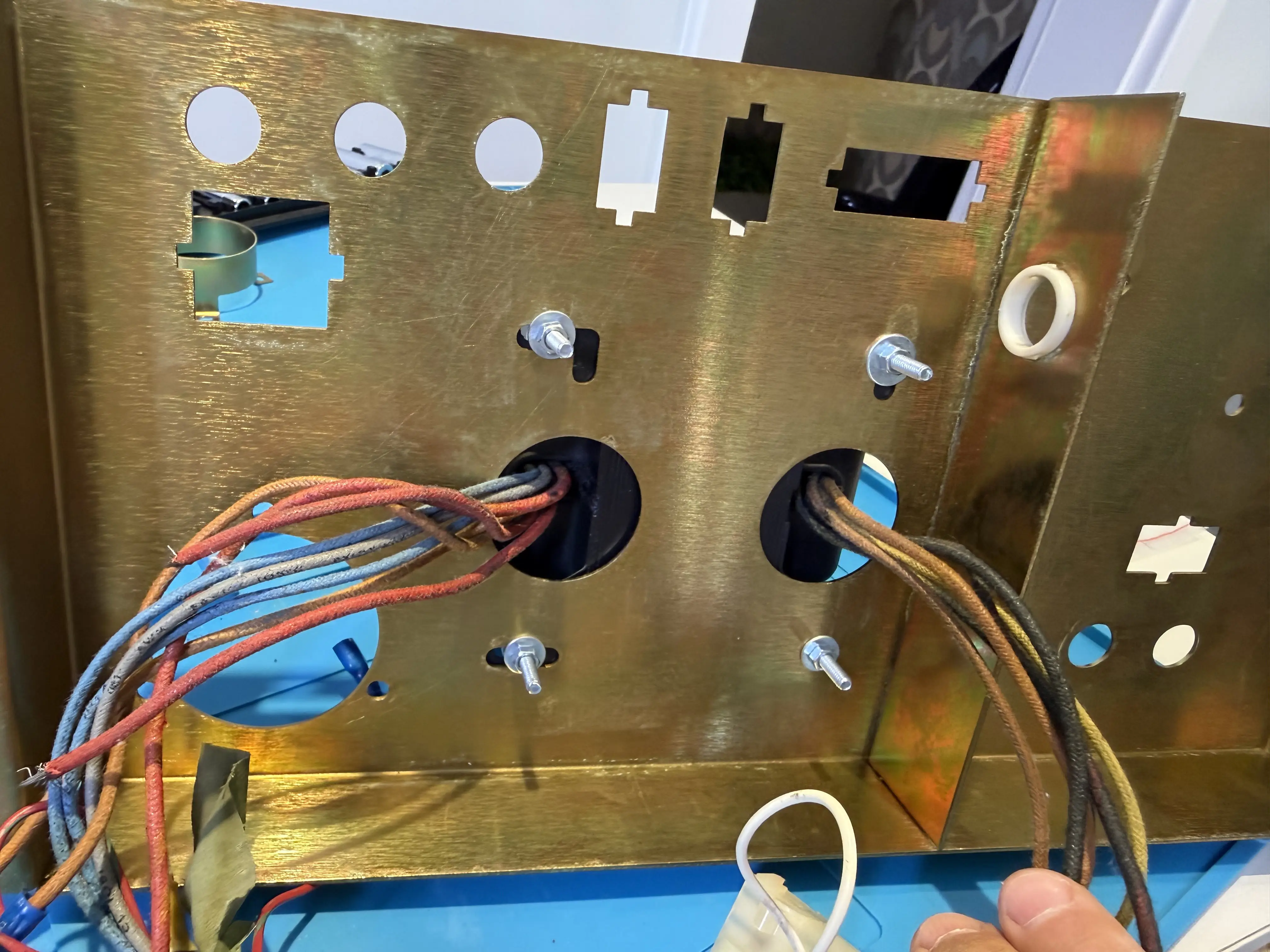

O motivo do cuidado é que ligações elétricas erradas podem ocasionar curtos-circuitos e até mesmo a queima de componentes importantes, como a própria placa-mãe do jogo. A primeira etapa da montagem é a ligação do transformador:

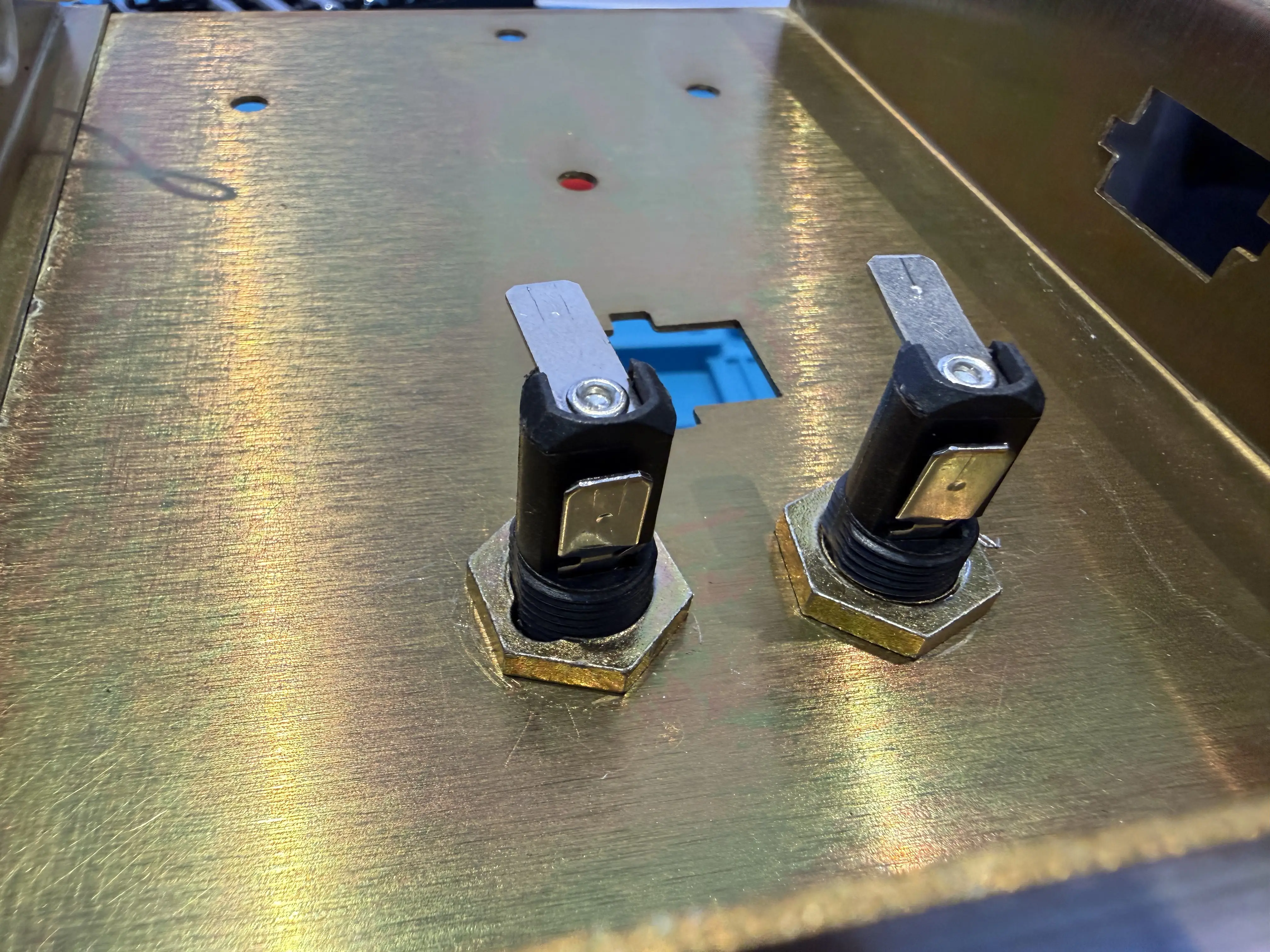

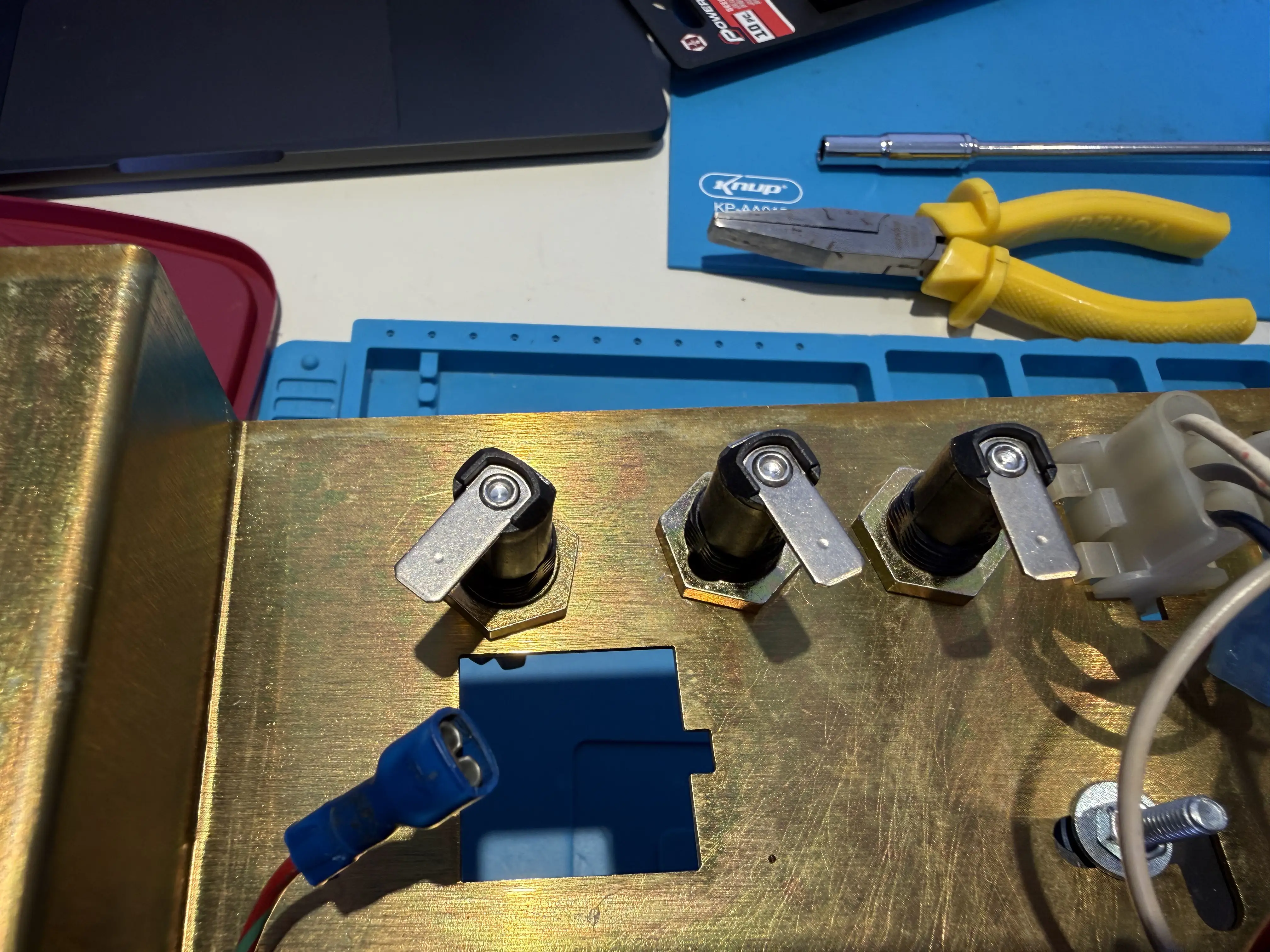

Entre os componentes quebradiços que ensejam a troca estão, principalmente, os porta-fusíveis de chassis:

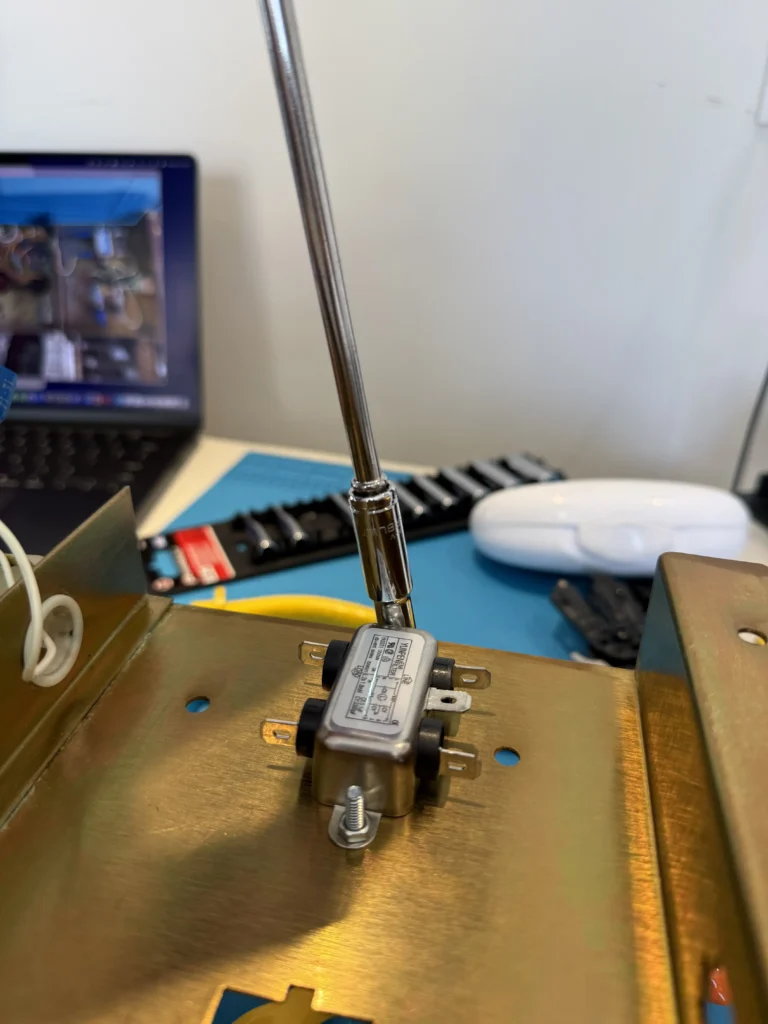

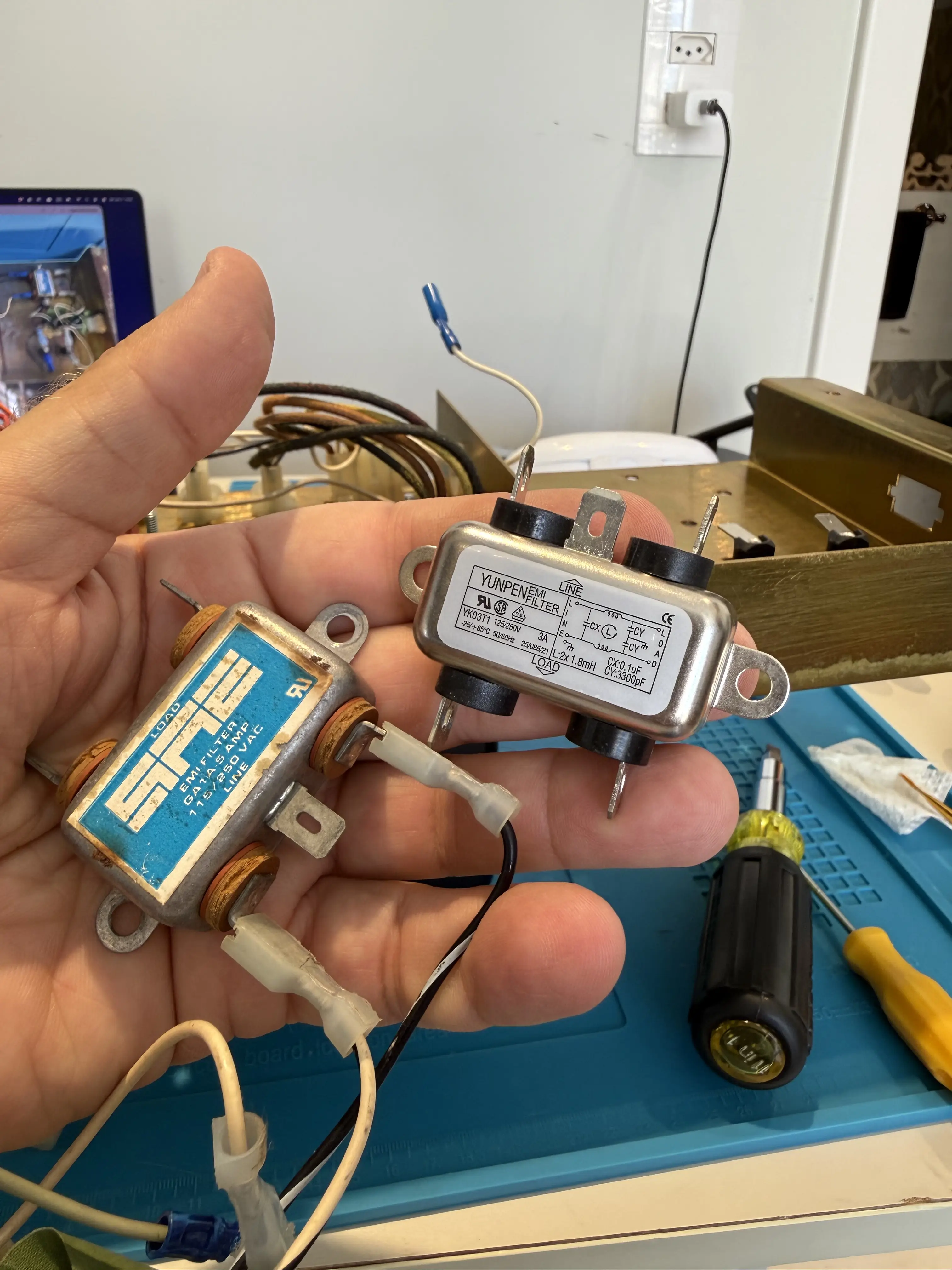

O filtro EMI também foi trocado por um novo:

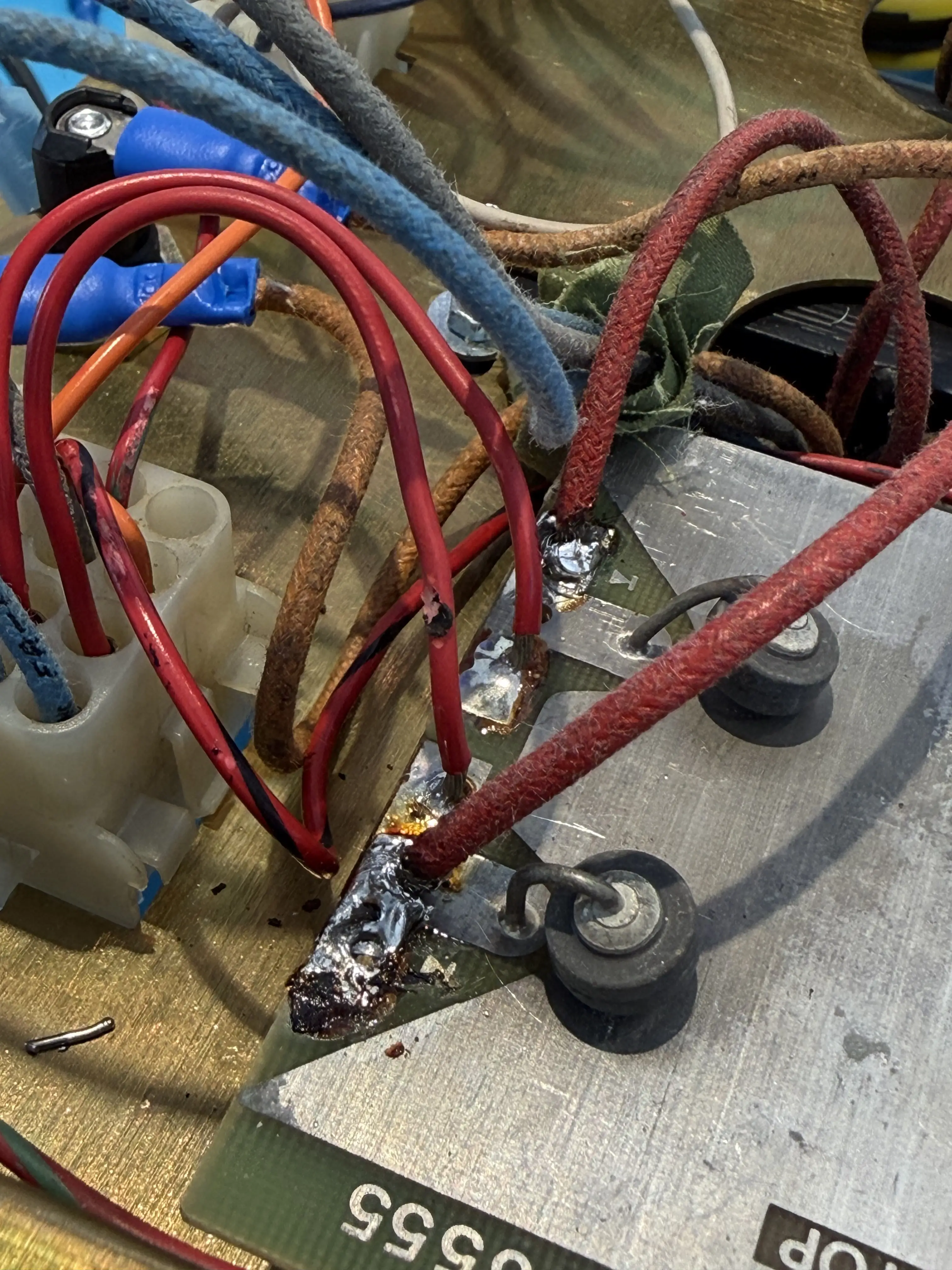

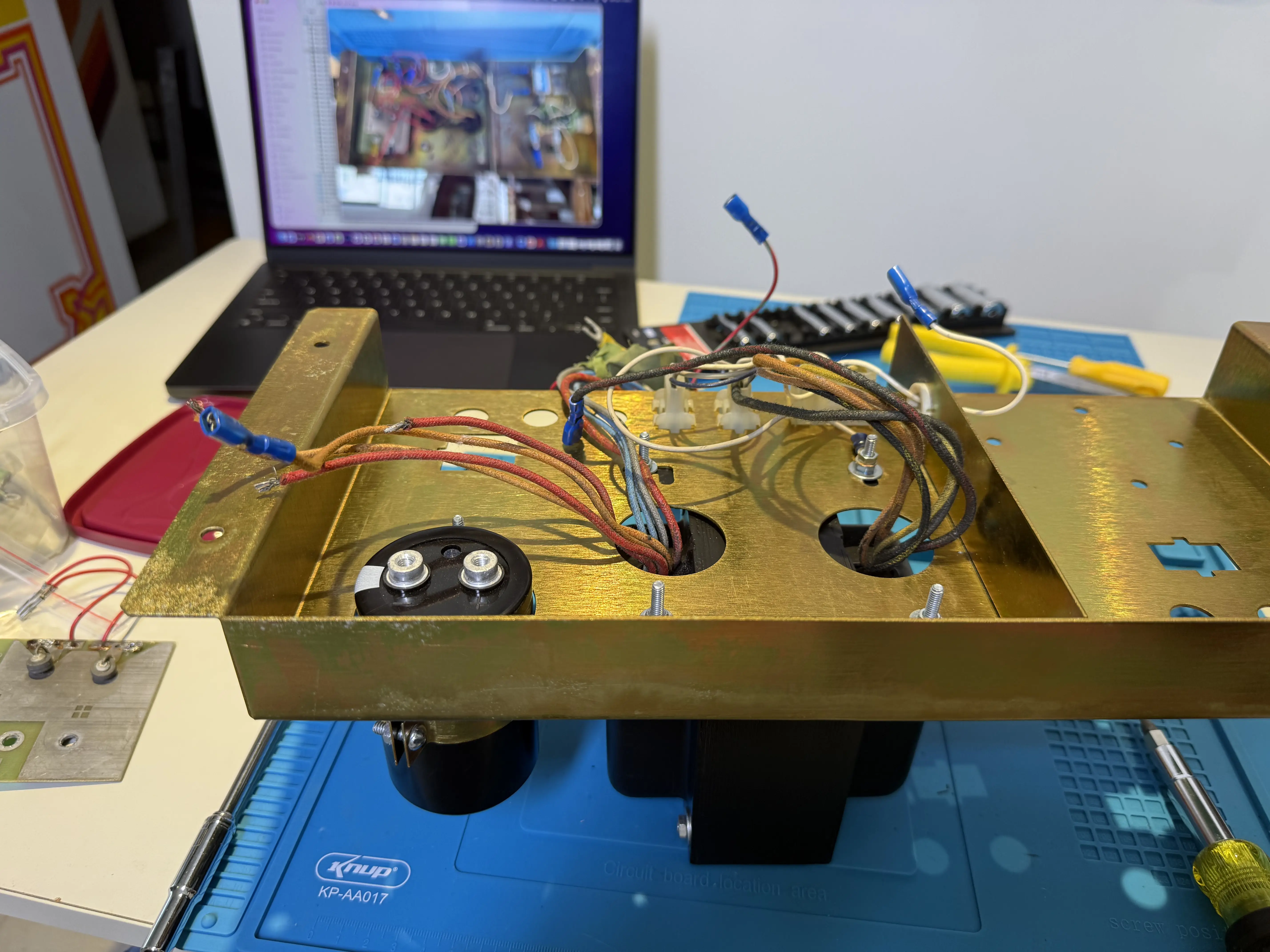

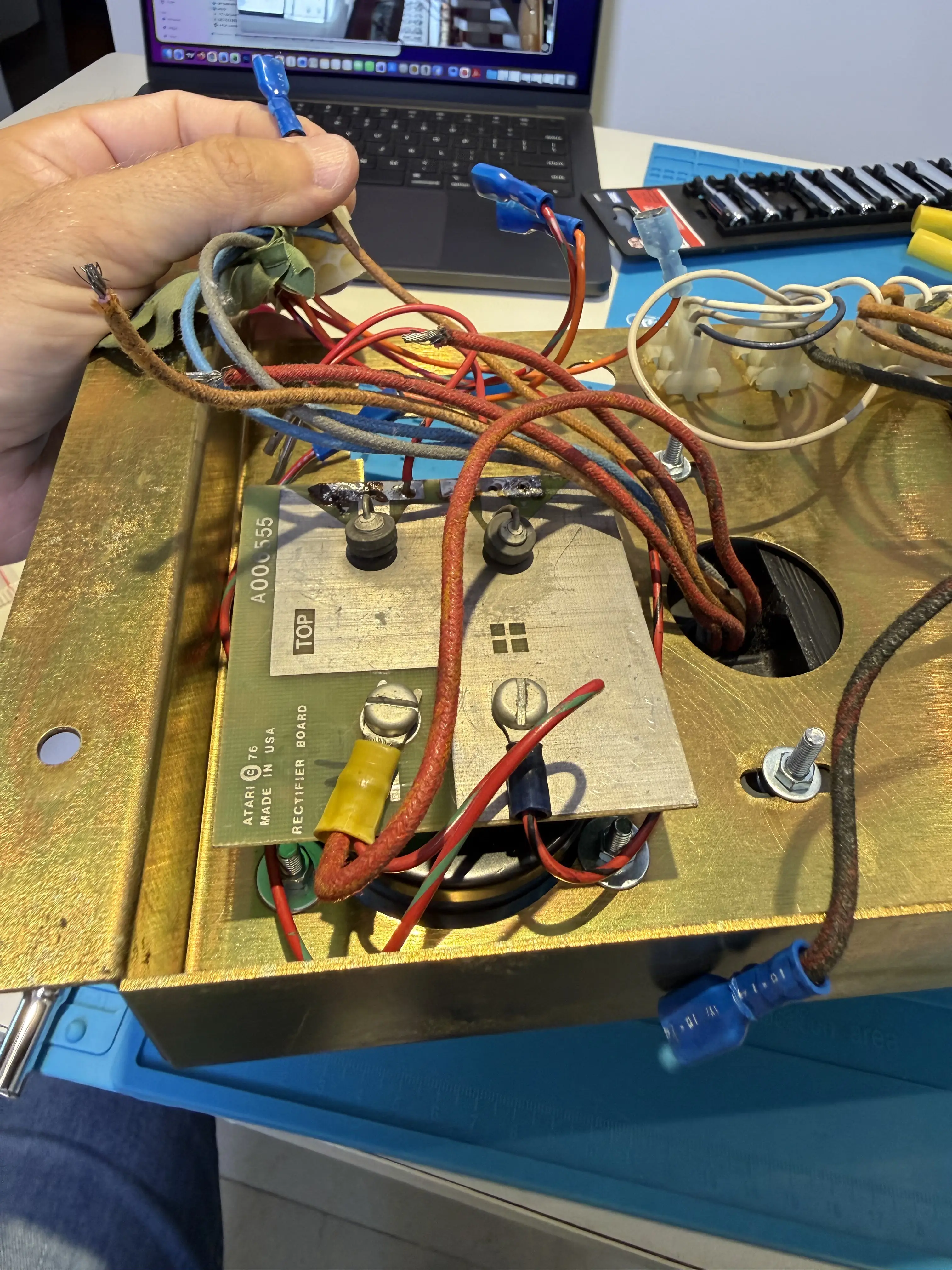

A placa ligada ao capacitor “big blue” exige que alguns cabos sejam soldados diretamente nela. Isso é uma característica das fontes analógicas mais antigas. Em modelos novos da Atari, como Asteroids, Black Widow e similares, não existe mais essa necessidade.
Com a dica que recebi do amigo Brad Raedel, responsável pelos consertos das placas lógicas do meu Joust Cocktail, eu comprei uma solda da Hakko. É impressionante como ela chega rapidamente na temperatura de 315 °C (600 °F).
A Restauração Perfeita

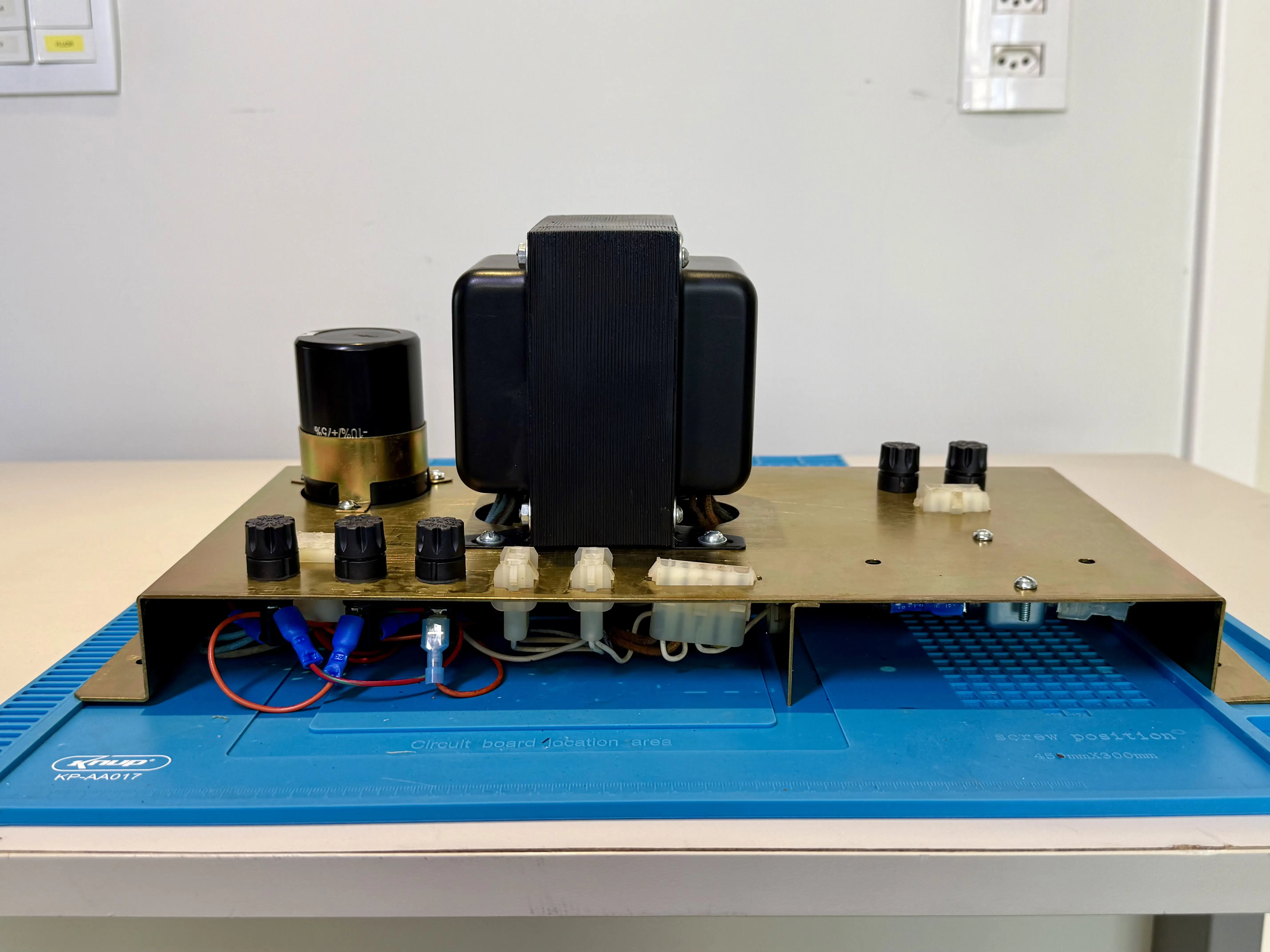

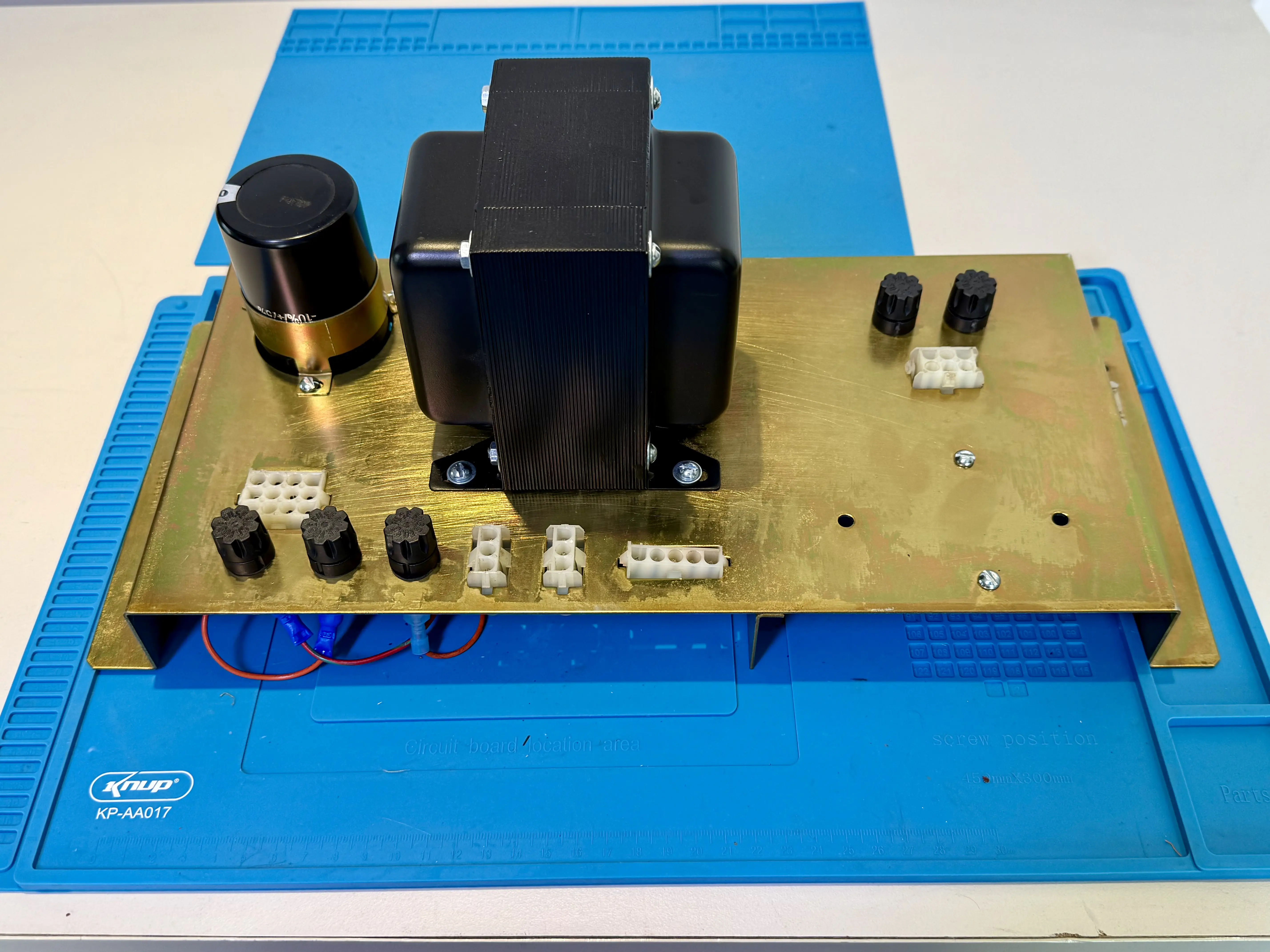

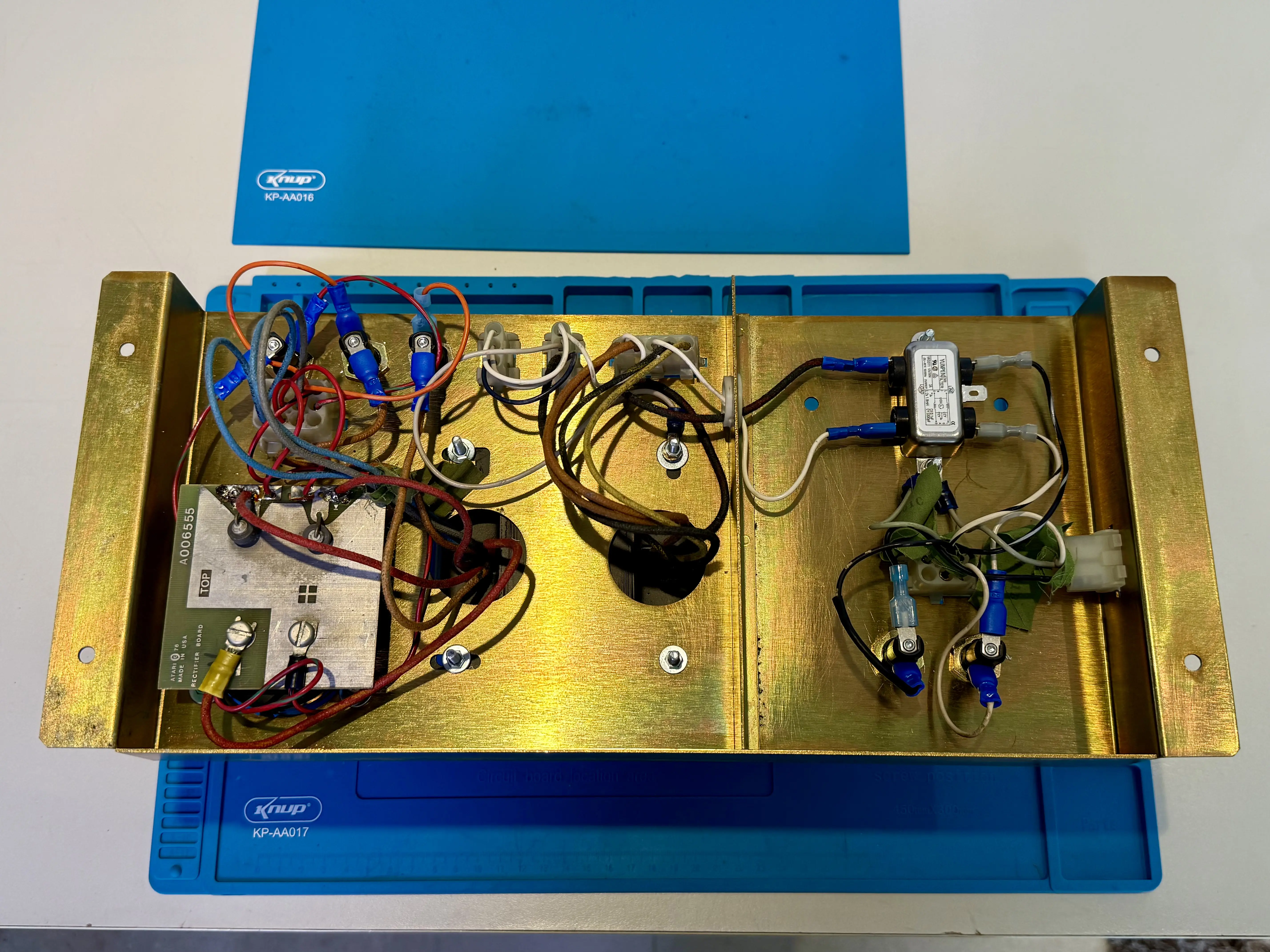

Após a conclusão da restauração, o power brick do Video Pinball ficou em estado de novo, ou ainda melhor, haja vista que os novos componentes e a pintura aplicada sobre o transformador são todos de melhor qualidade do que os originais.

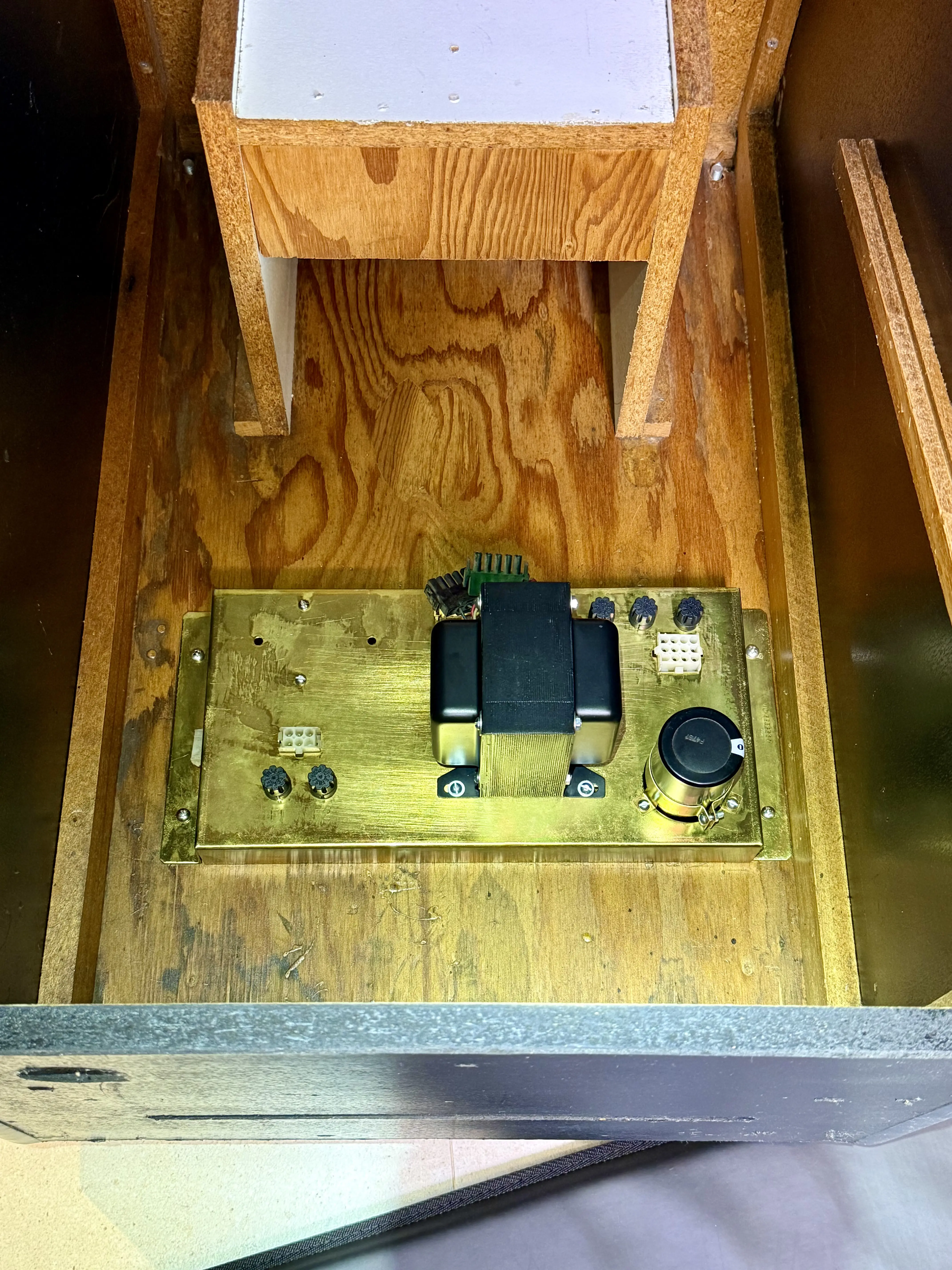

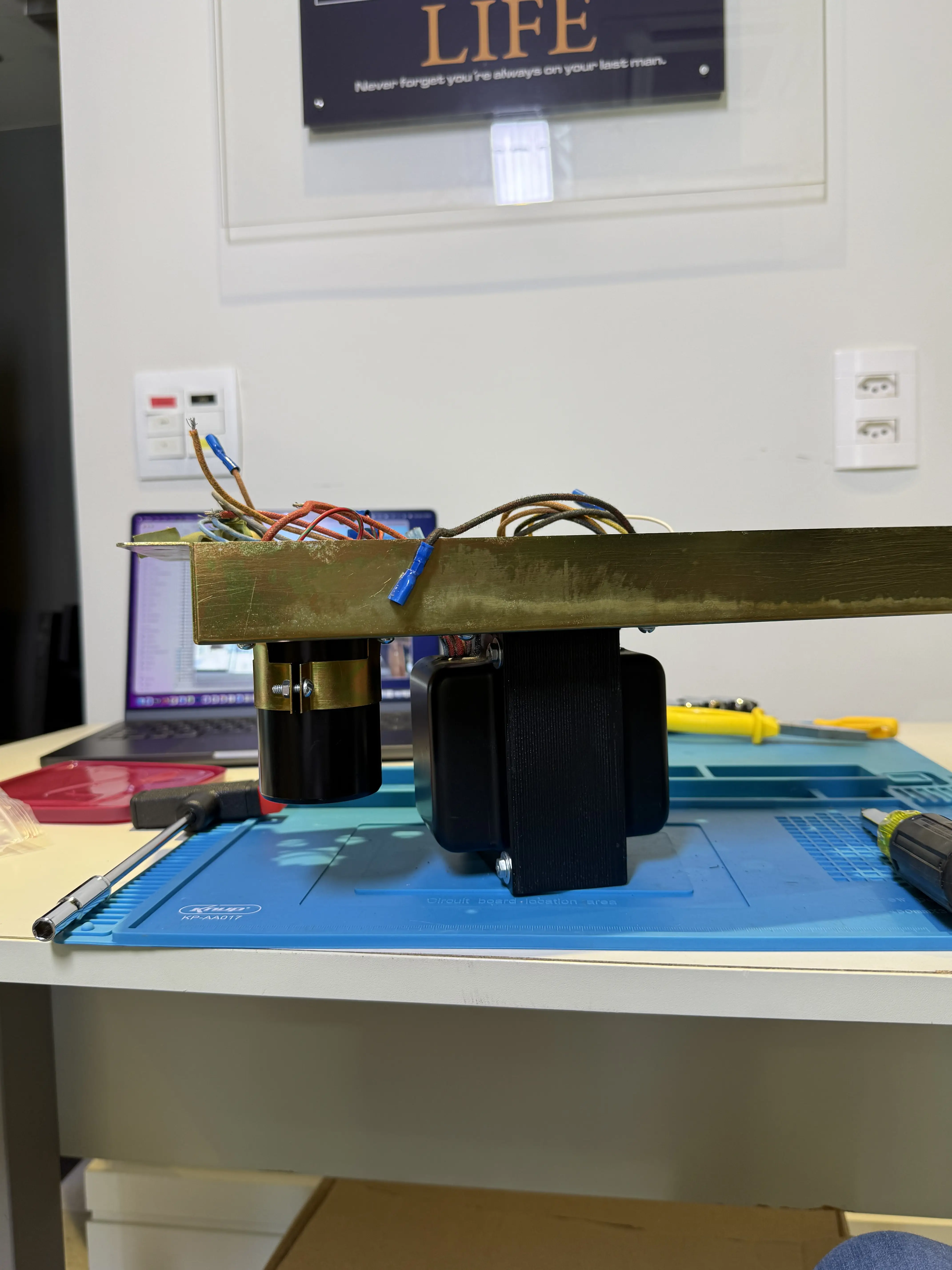

Como a maior parte dos conjuntos de força da Atari, este não possui revestimento inferior, ficando a parte de baixo aberta, em contato com o fundo de madeira do gabinete de arcade:

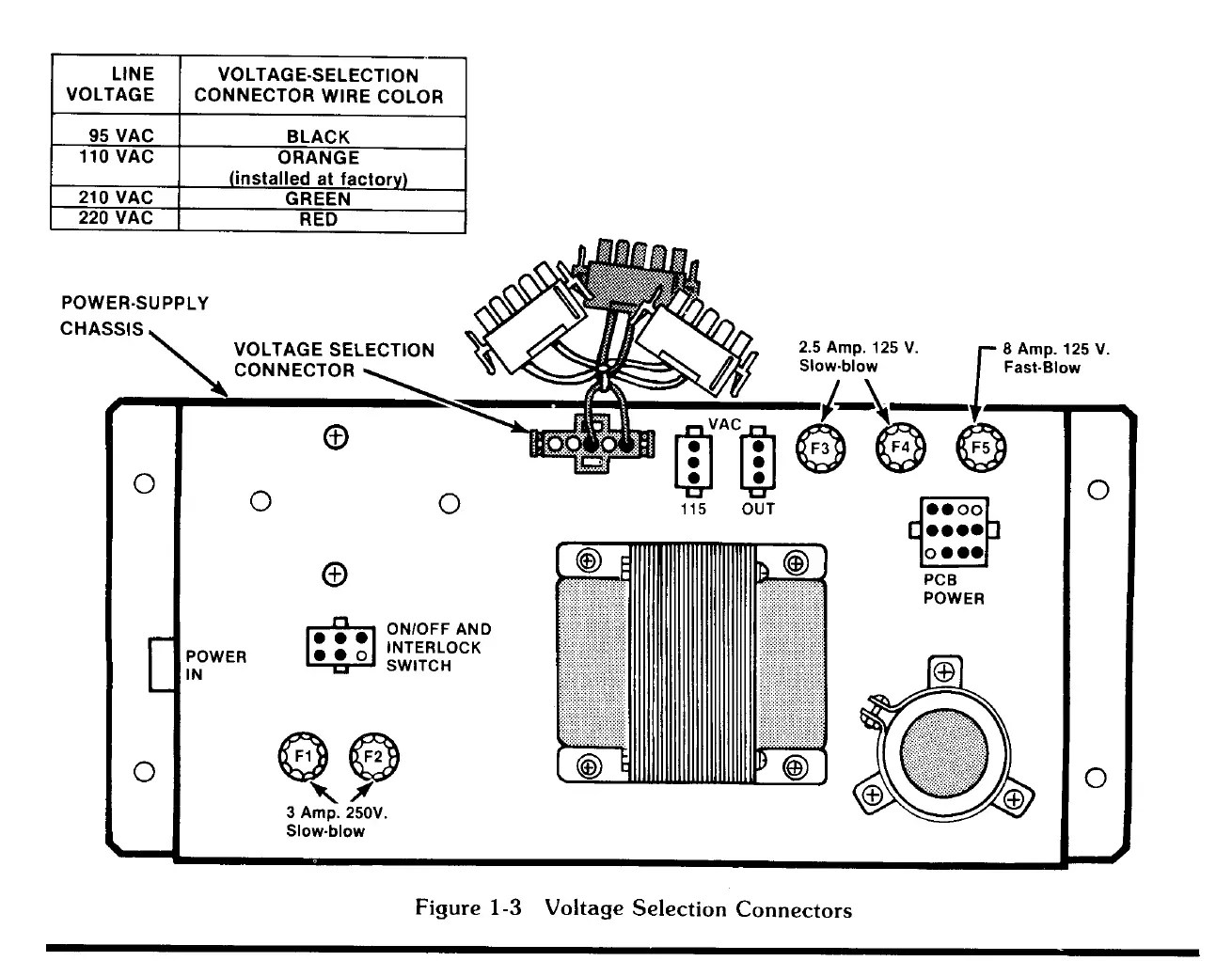

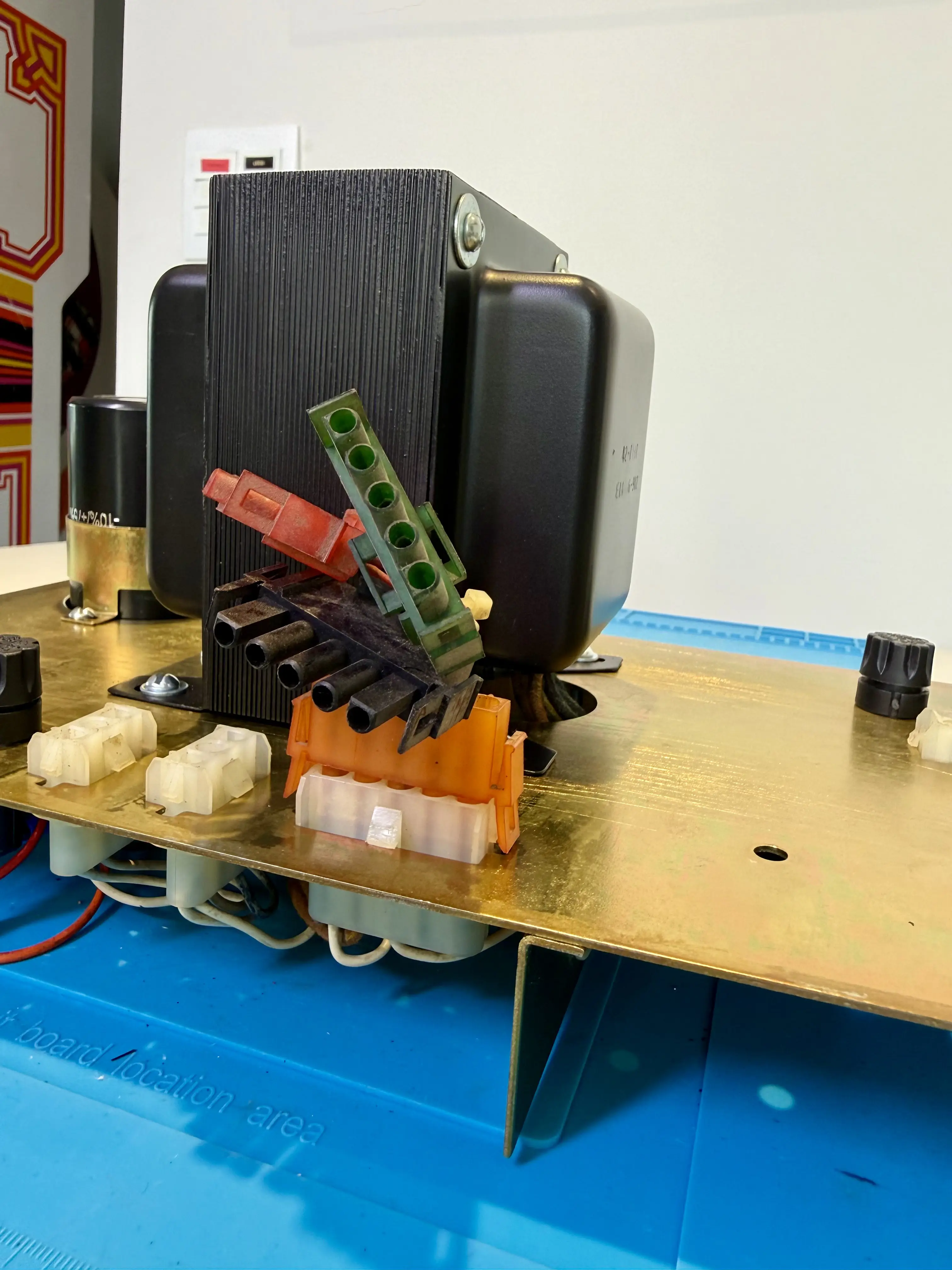

Por fim, nada funciona sem a conexão deste plug laranja, que regula a voltagem de entrada para receber 110V. Esta é a alternativa que temos para uso dos arcade games no Brasil. Cada cor equivale a uma voltagem, indo de 95V a 220V.
Testes Iniciais do Conjunto de Força

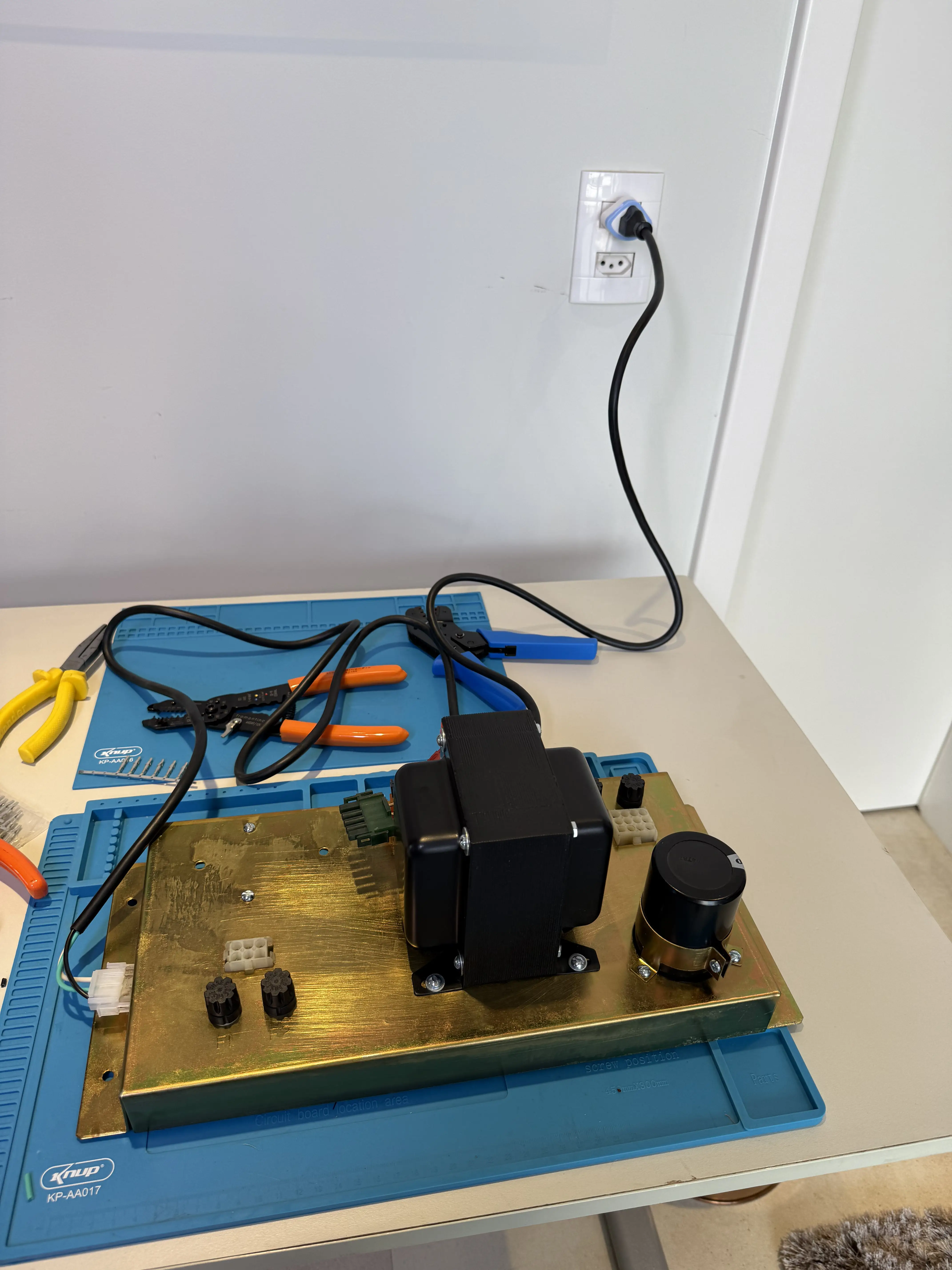

Ao contrário de outras restaurações em que eu deixava para testar o power brick somente ao iniciar a montagem dos gabinetes, no caso do Video Pinball resolvi testar o conjunto de força fora da máquina.

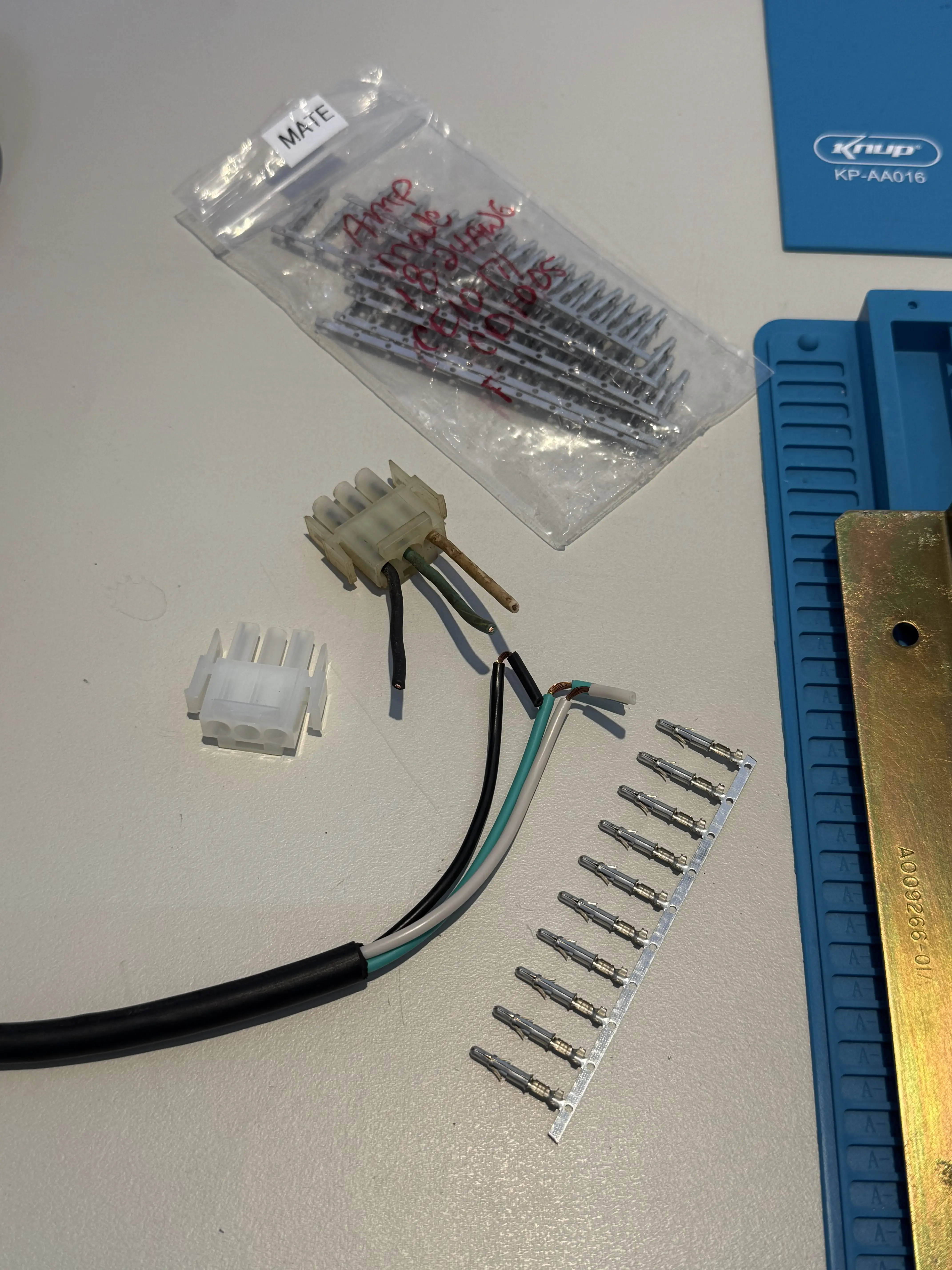

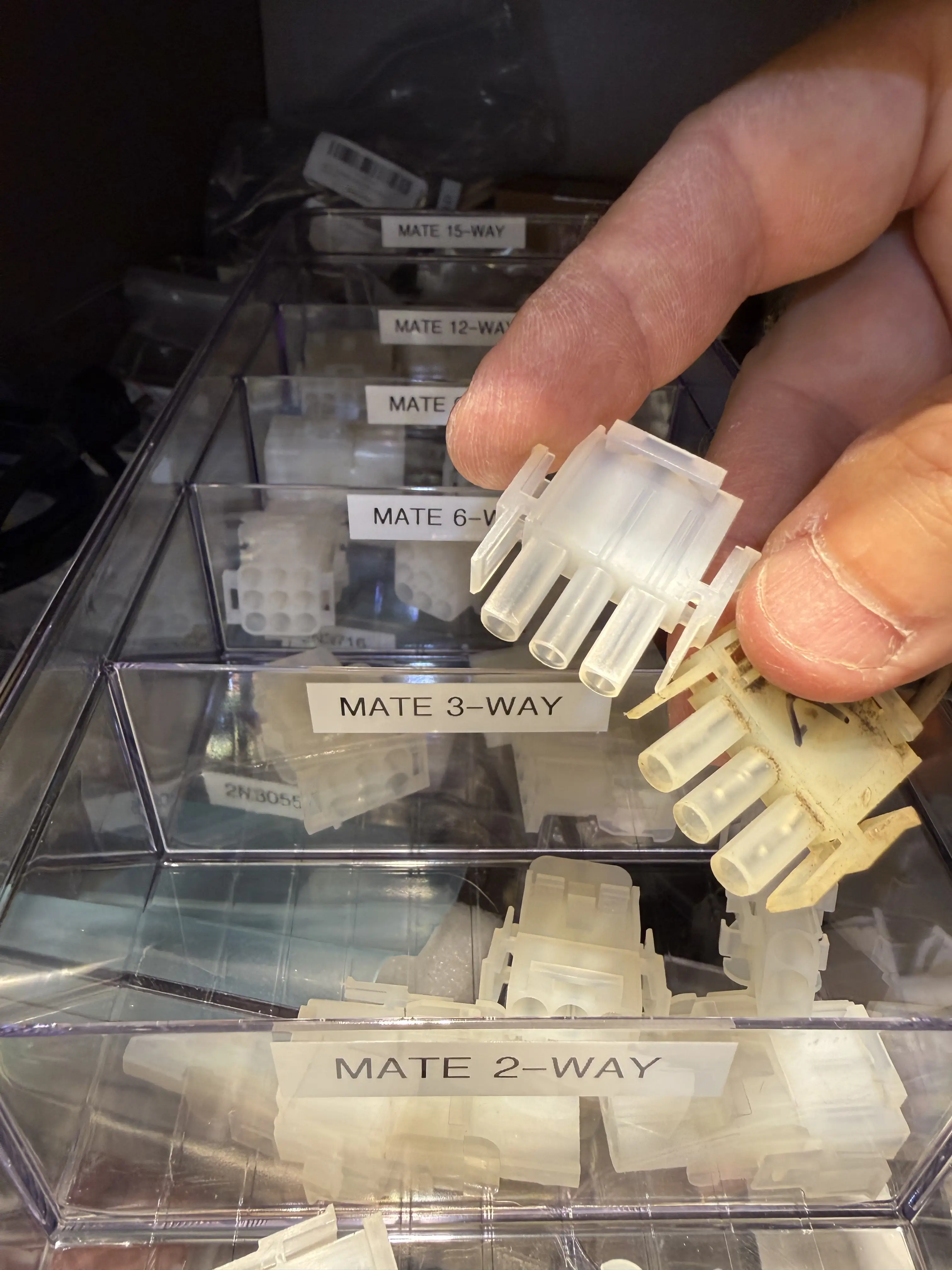

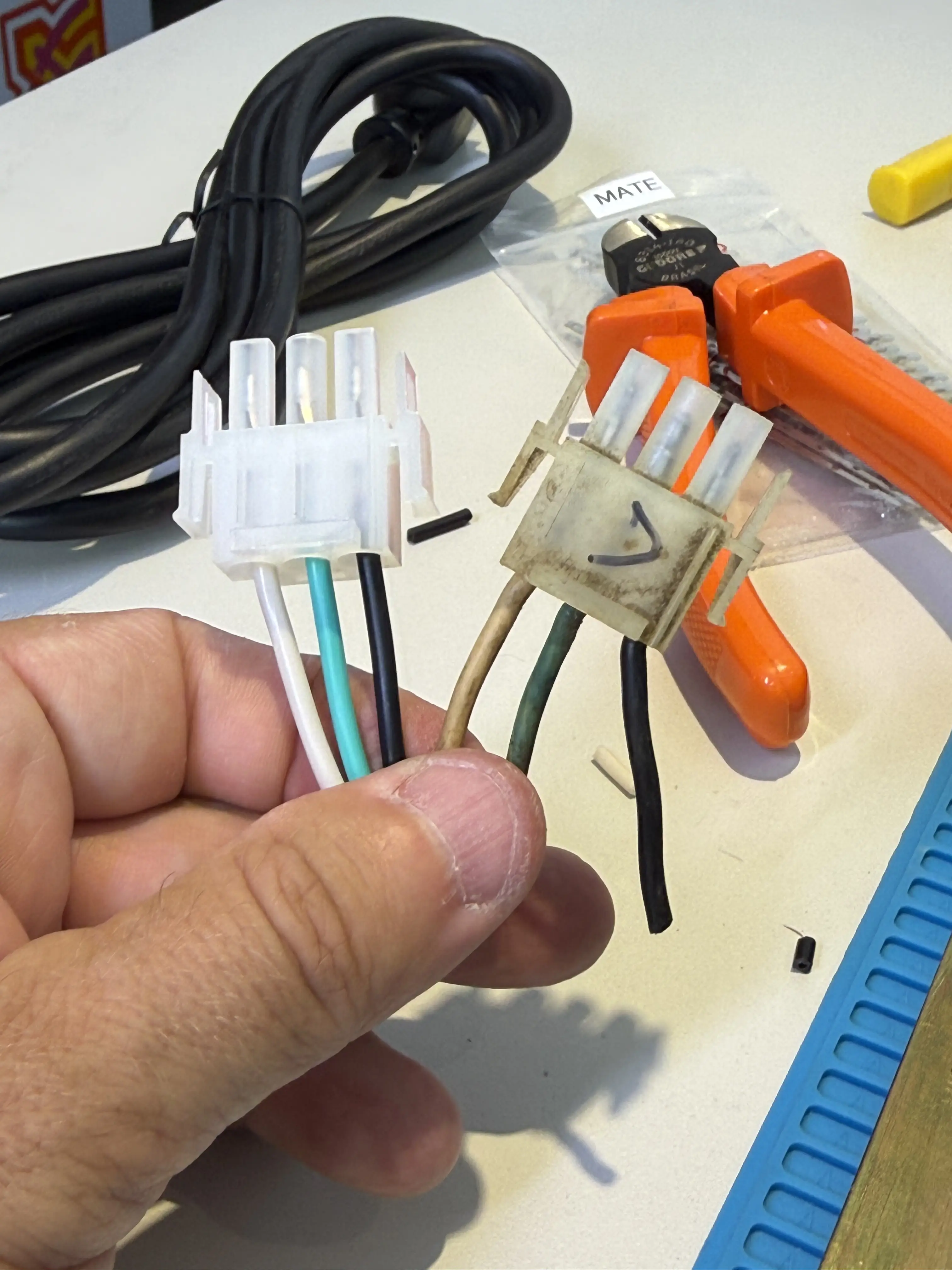

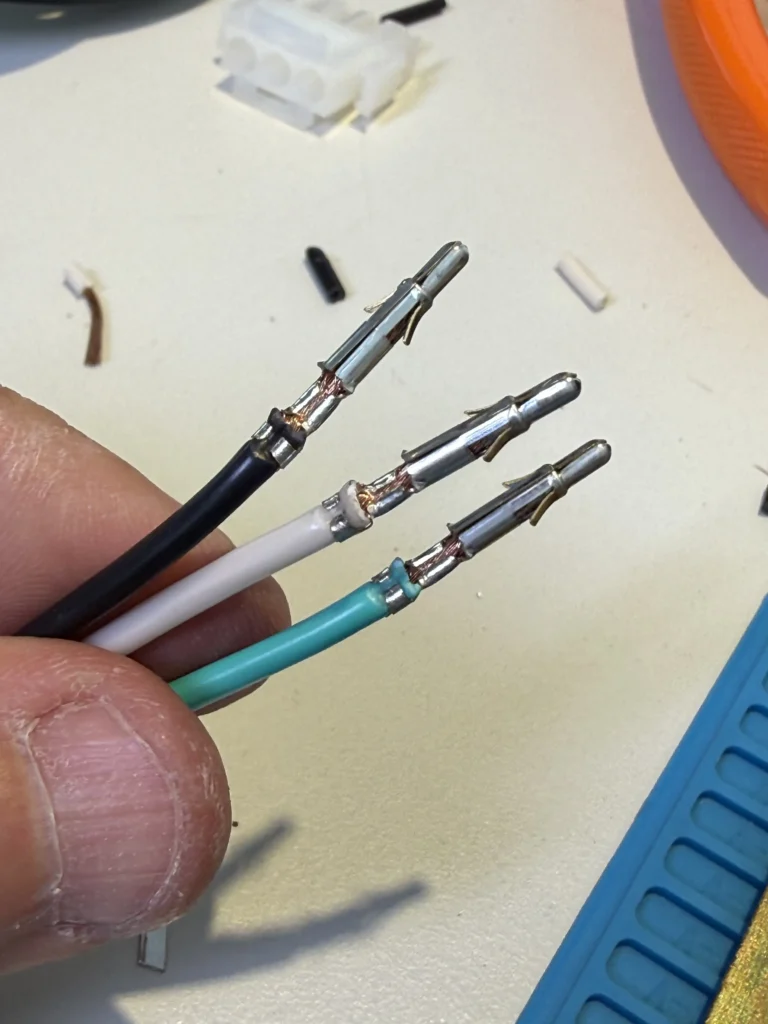

Inicialmente, fui ao meu estoque de conectores e utilizei um Mate-N-Lok de 3 vias para construir o conector de um novo power cord.

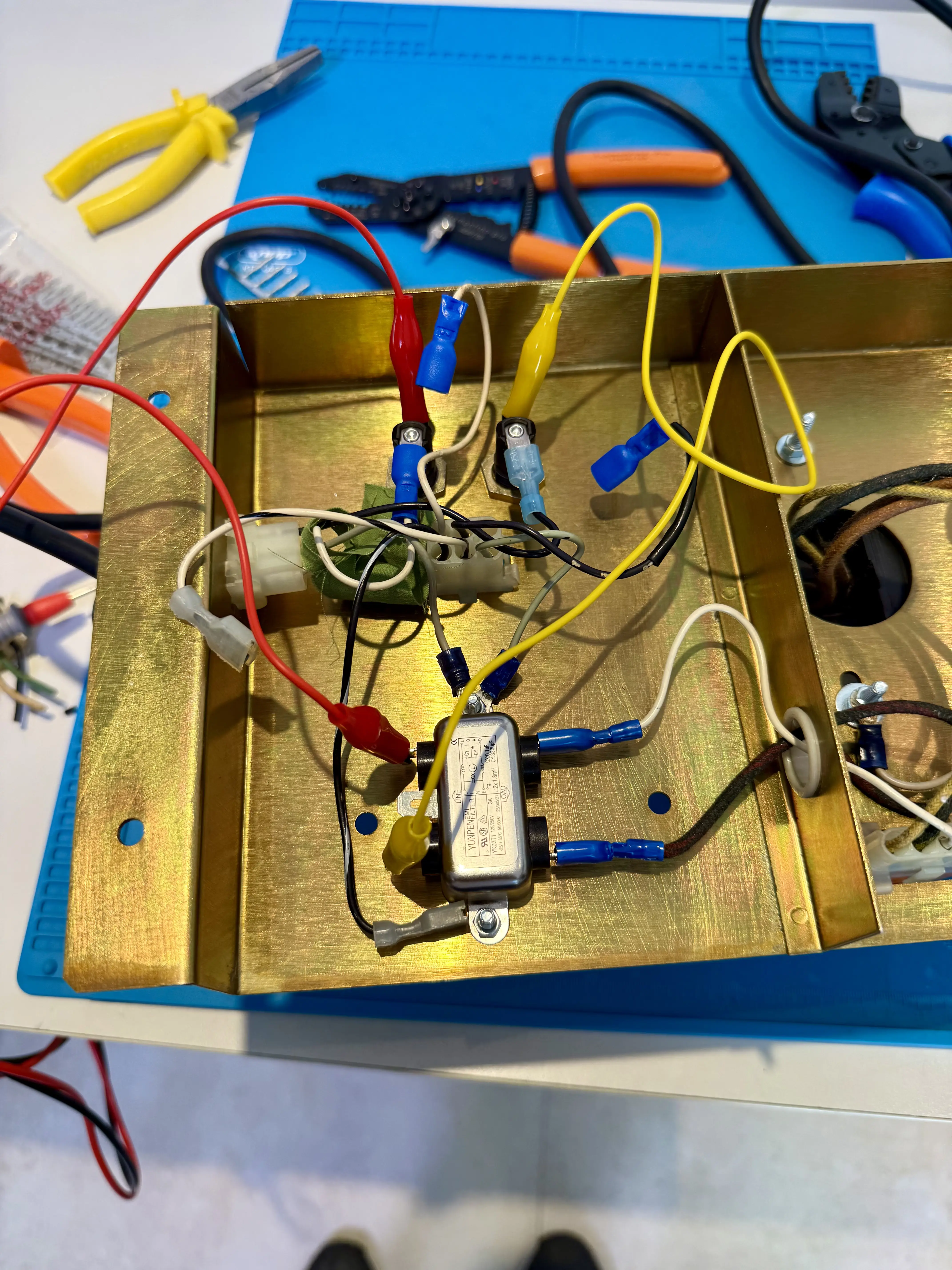

Para poder testar, eu conectei uns cabos jumper fazendo o bypass do chicote que é ligado aos switches de liga e desliga e interlocks. Desta forma, a fonte trata diretamente a energia recebida.

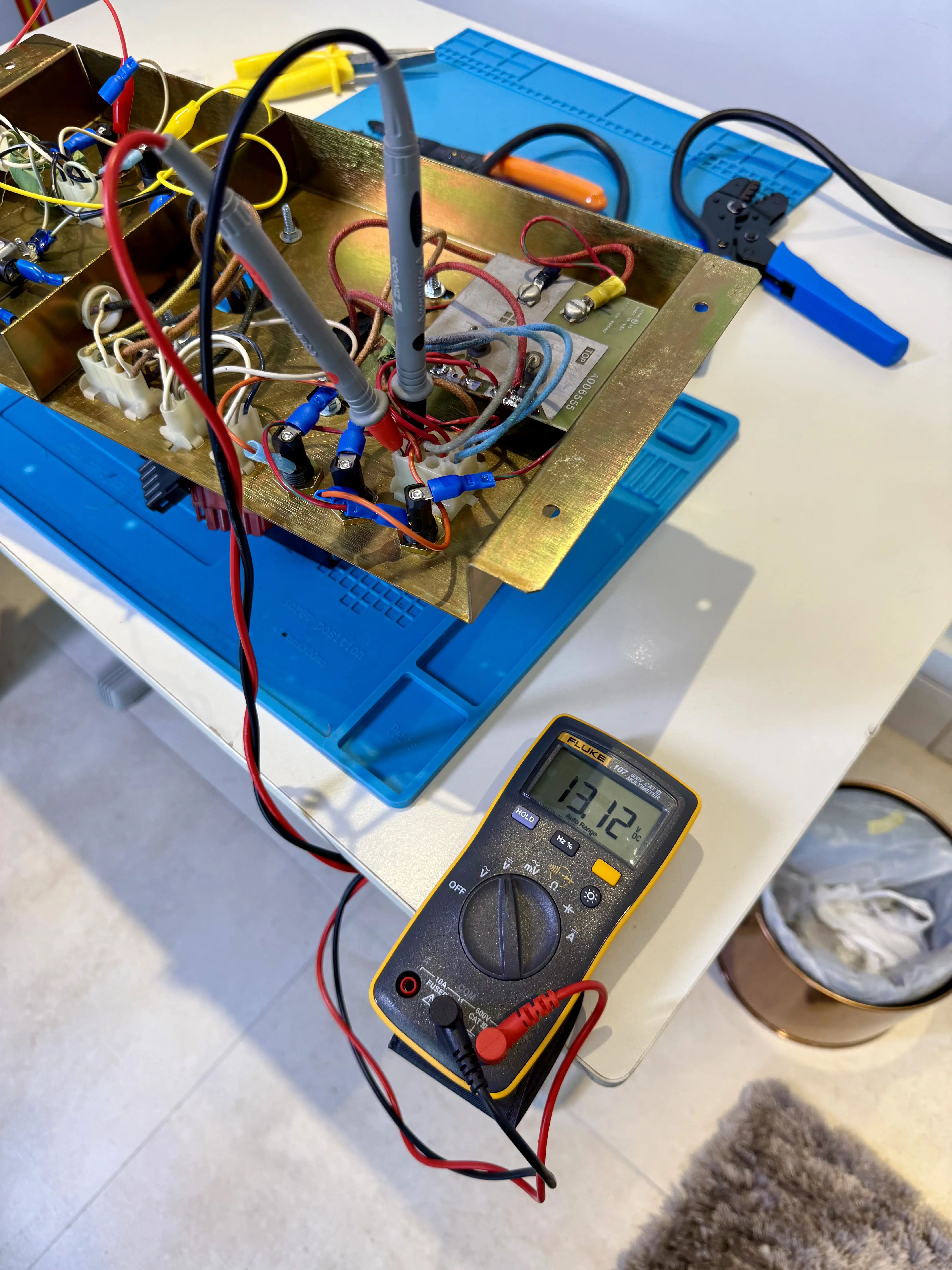

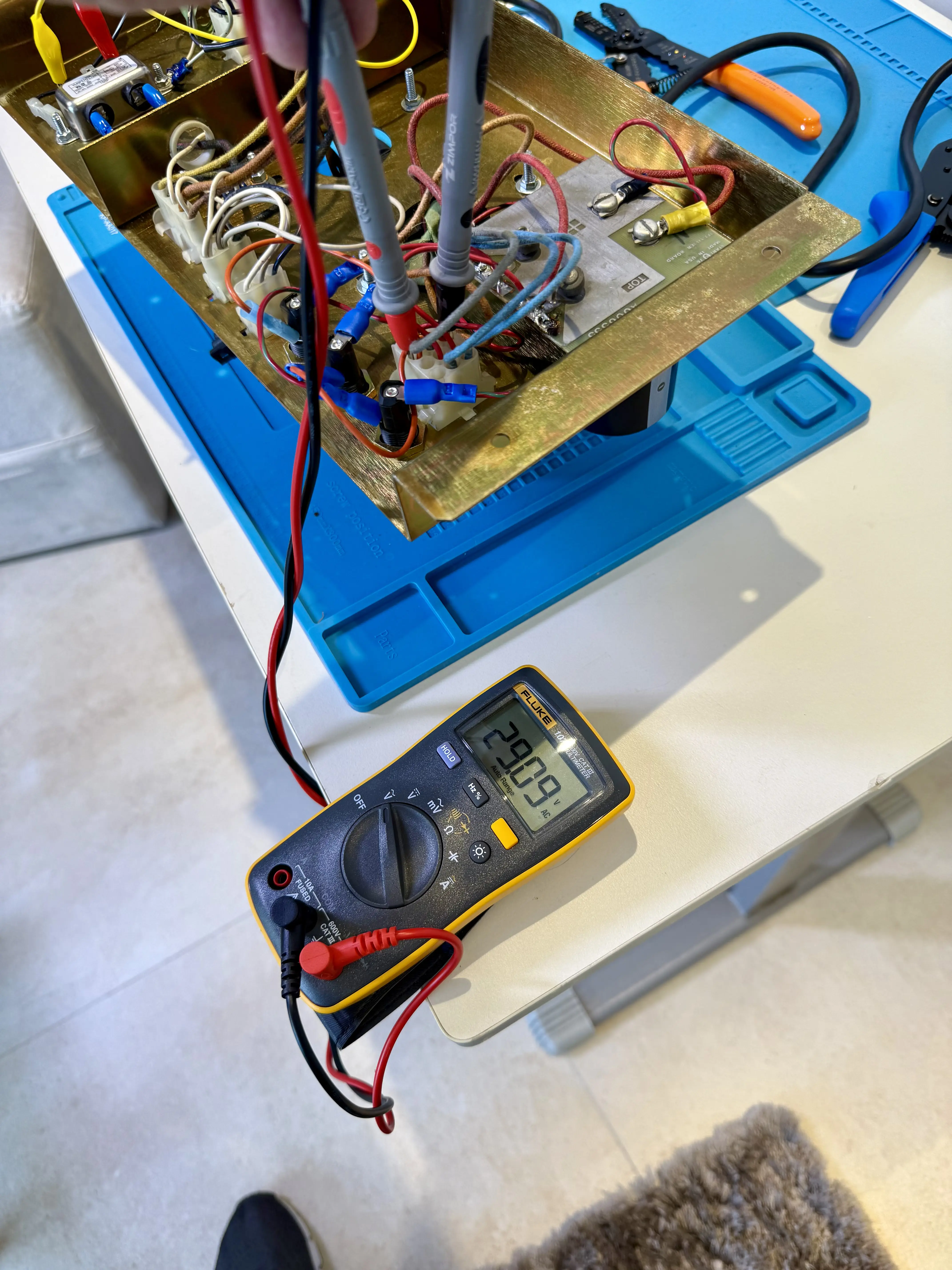

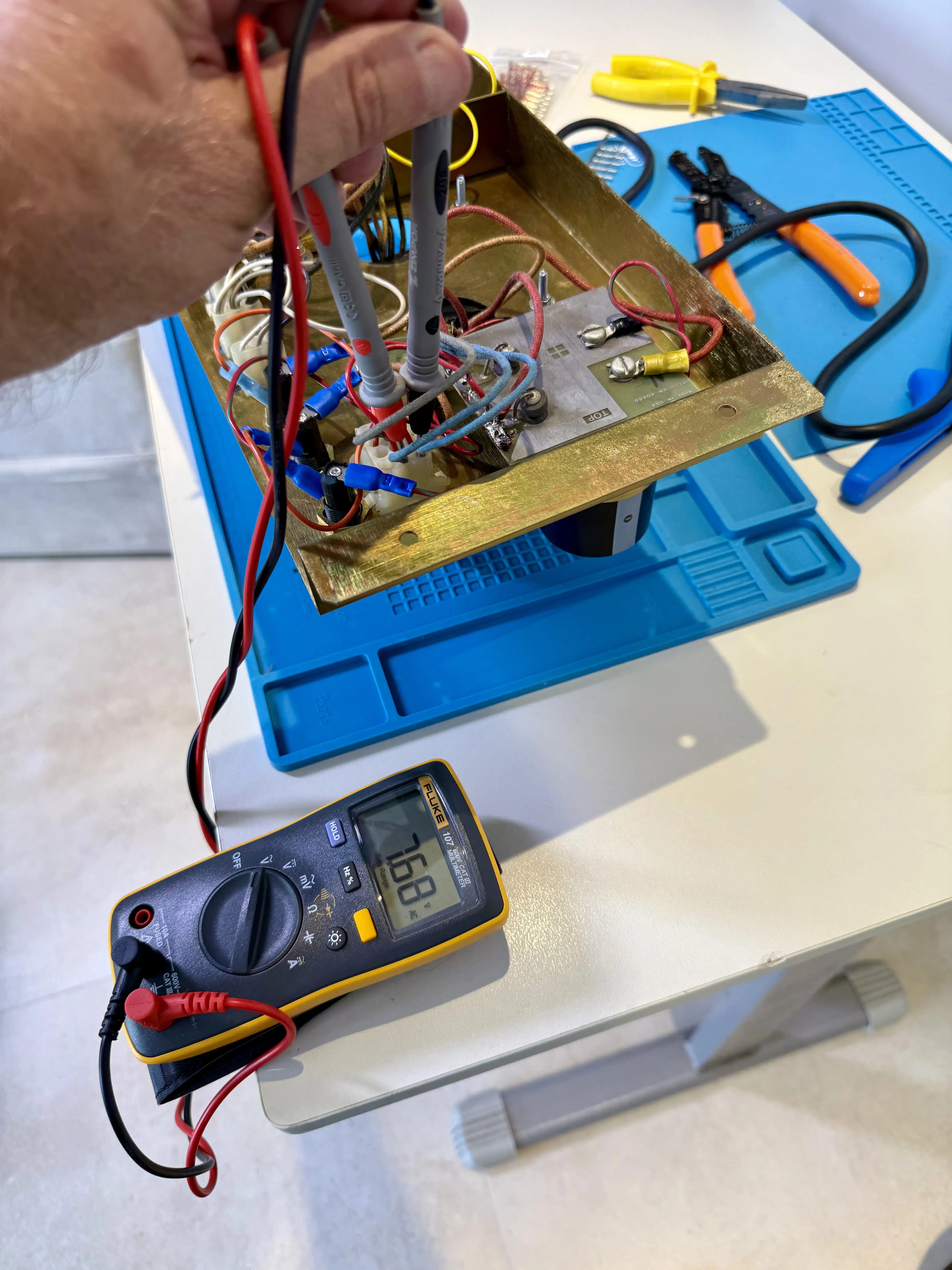

Os resultados que eu obtive após as devidas transformações e retificações foram aproximadamente 13VDC, 30VAC e 7,5VAC.
Assim, o trabalho de restauração do power brick do arcade Atari Video Pinball estava concluído.
