Video Pinball #10: Desmontagem do Painel de Controle
A desmontagem do gabinete do arcade Video Pinball, da Atari, já representou certo desafio técnico pelas particularidades do seu processo construtivo. Ainda assim, o painel de controle, ou control panel, era até então o foco da maior ansiedade, pois eu sabia que teria que reformar algumas peças. O seu formato peculiar e único representaria um desafio à parte, conforme eu havia previsto.

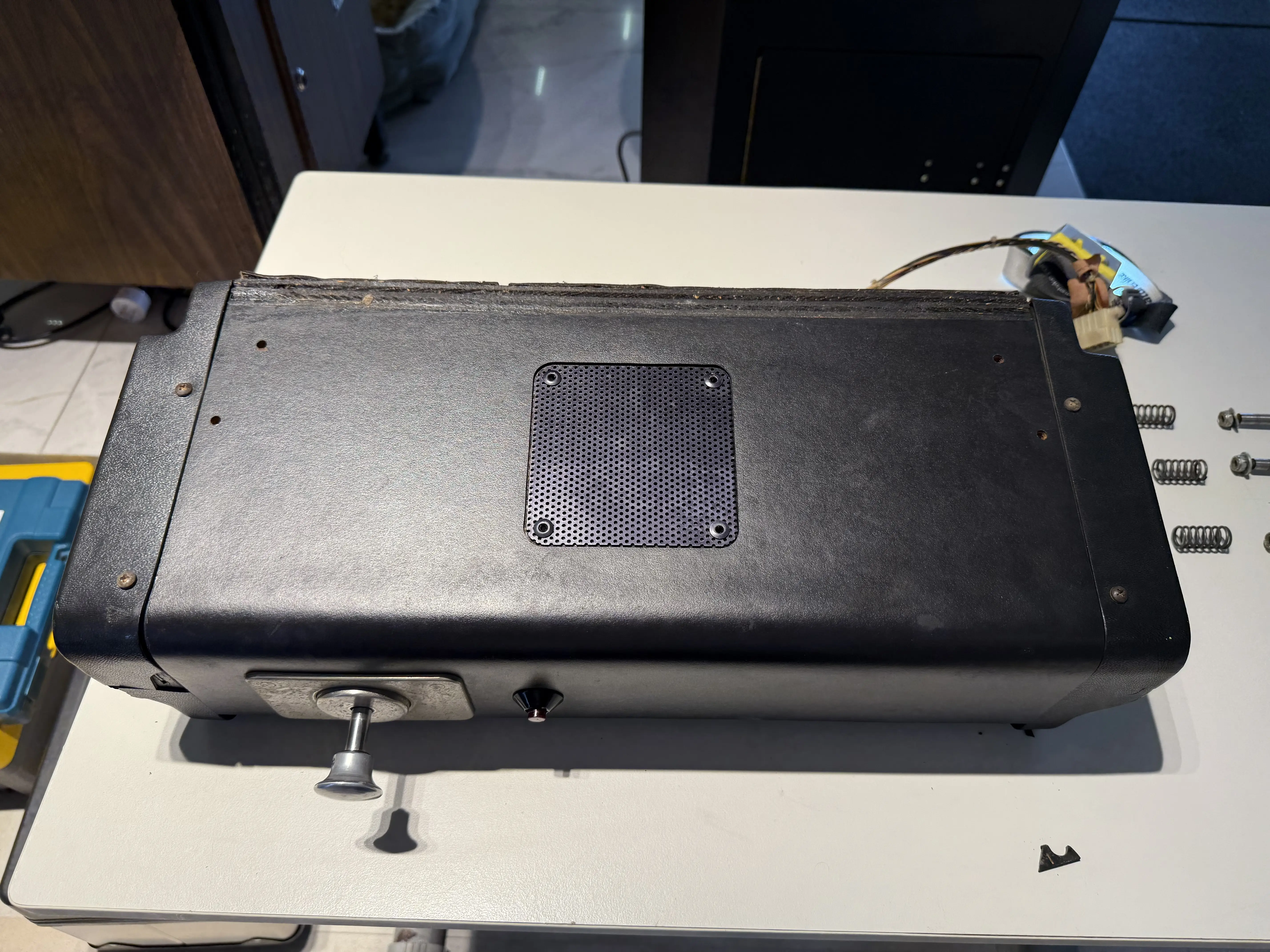

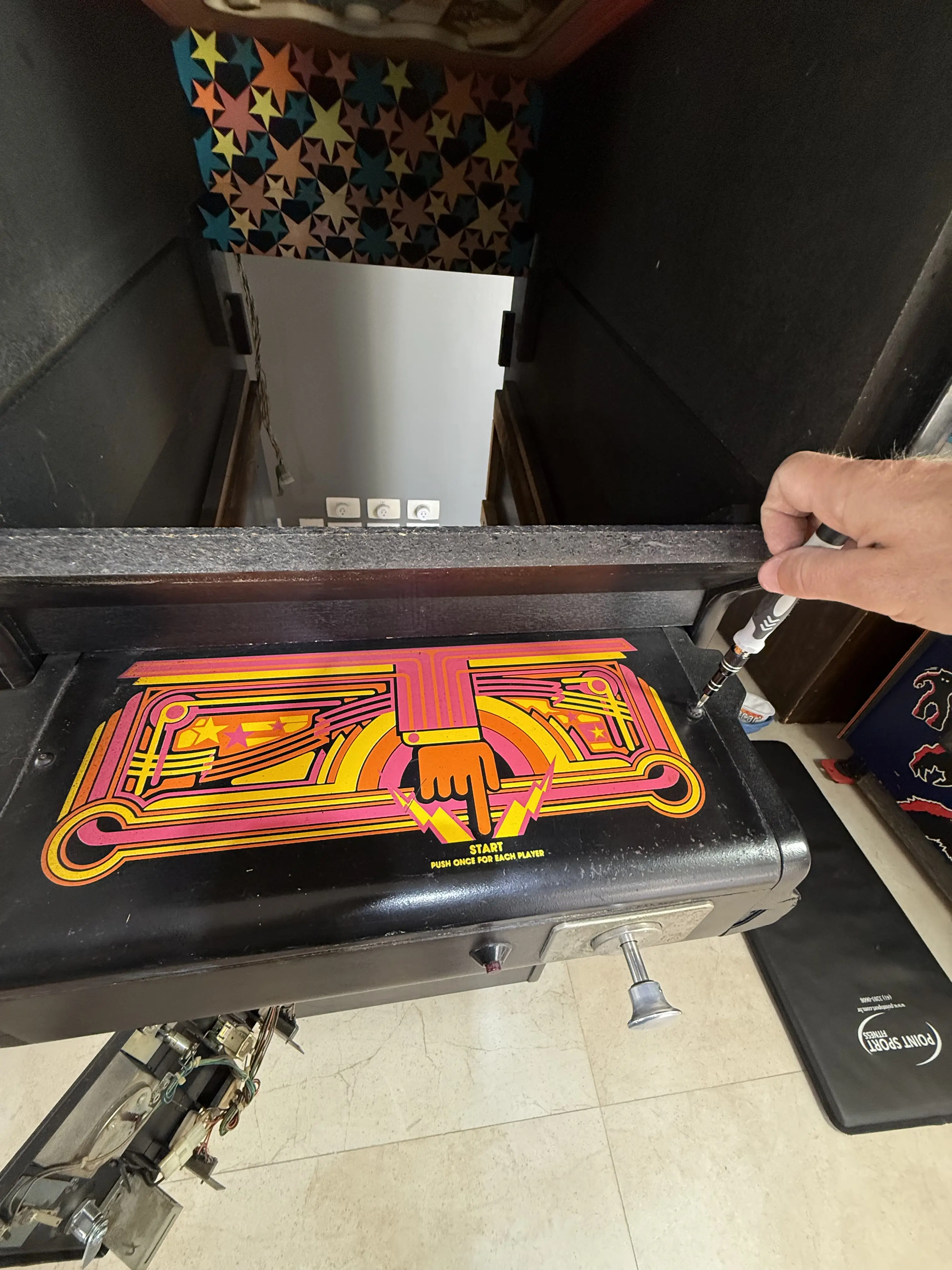

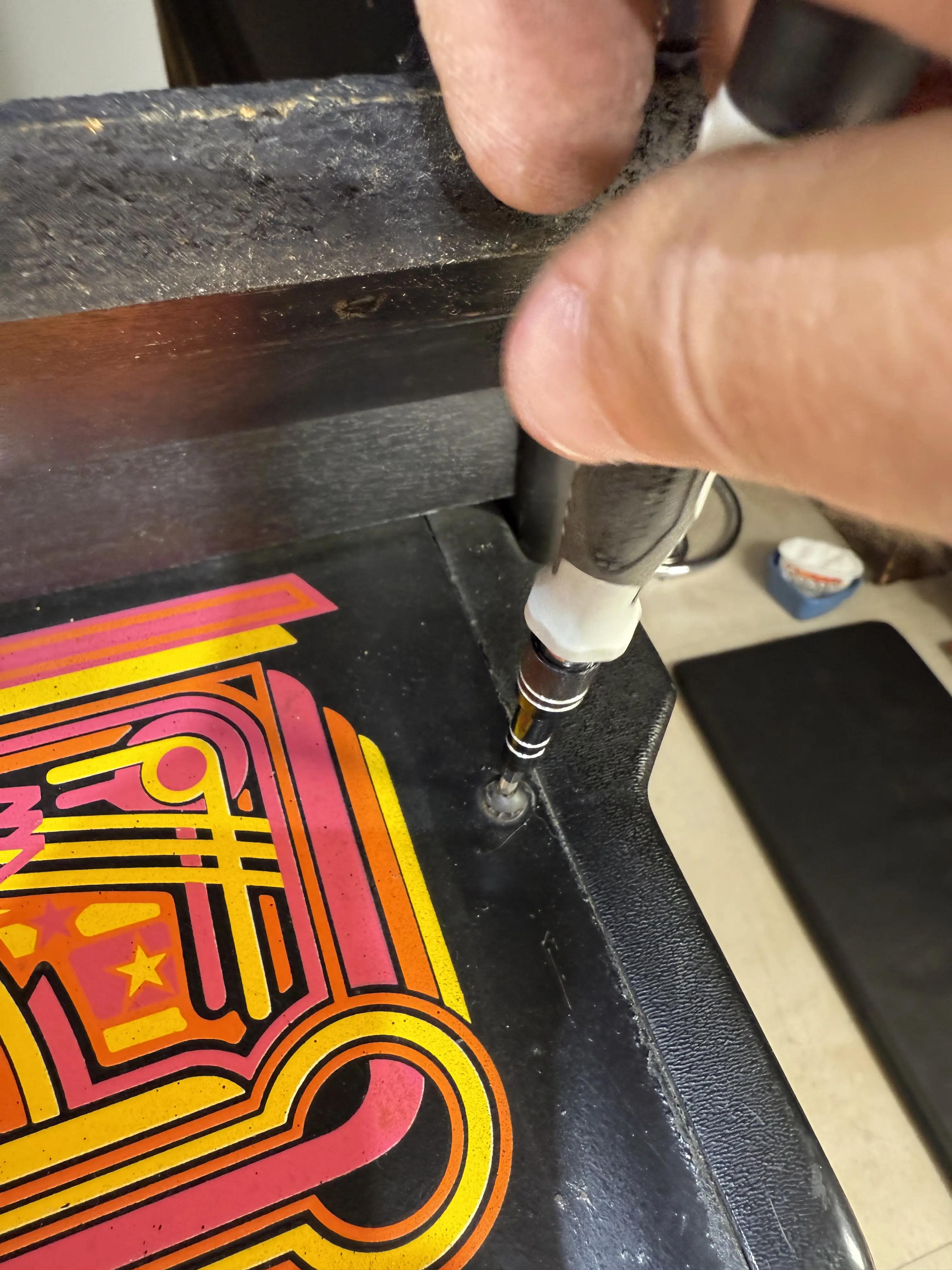

Inicialmente, o único acesso ao painel se dá por estes 2 parafusos Allen situados na parte superior – uma particularidade construtiva que seria evitada nas construções dos arcades futuros. Por motivos de segurança, não é interessante que o público tenha acesso ao painel de controle.

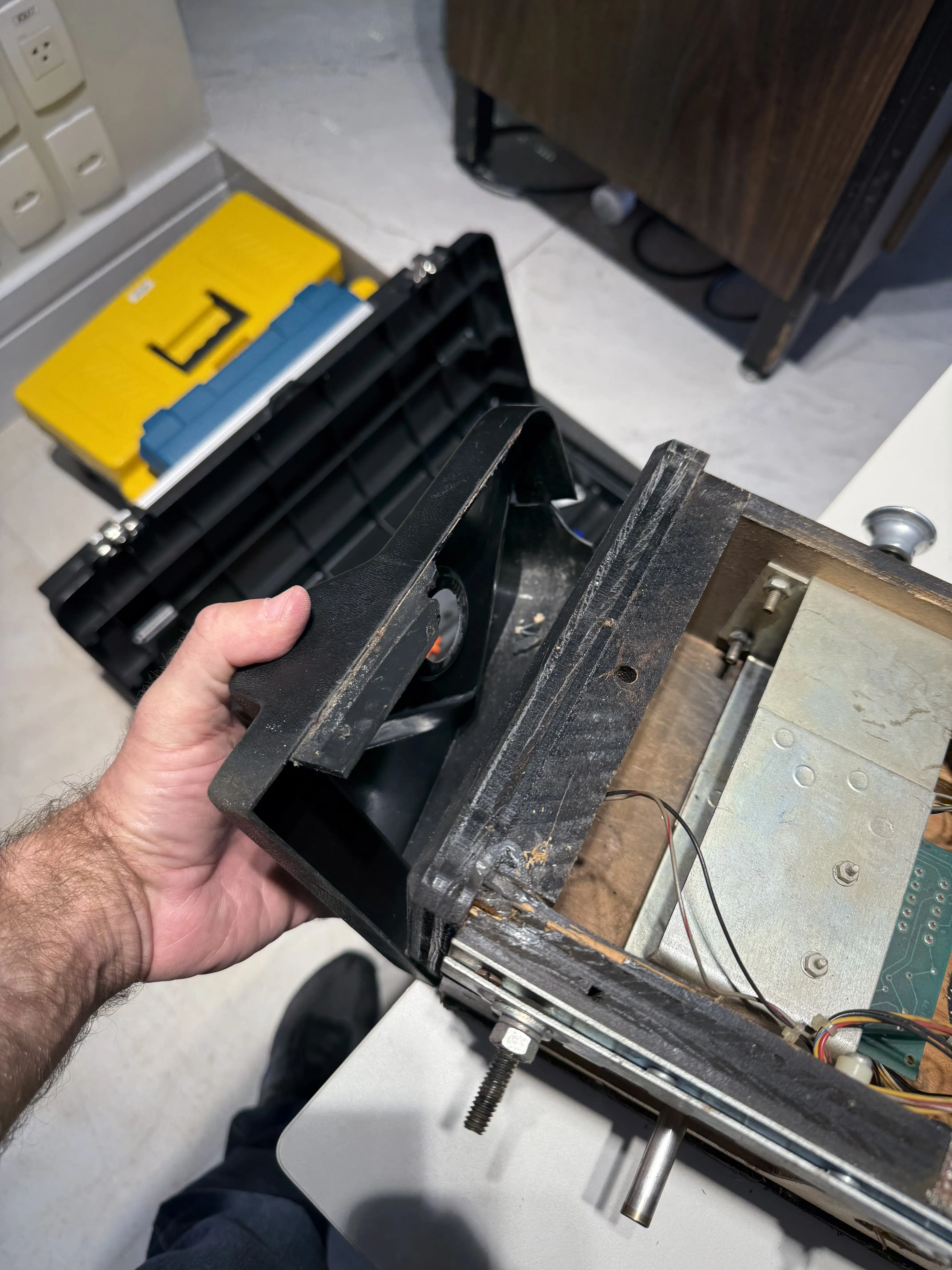

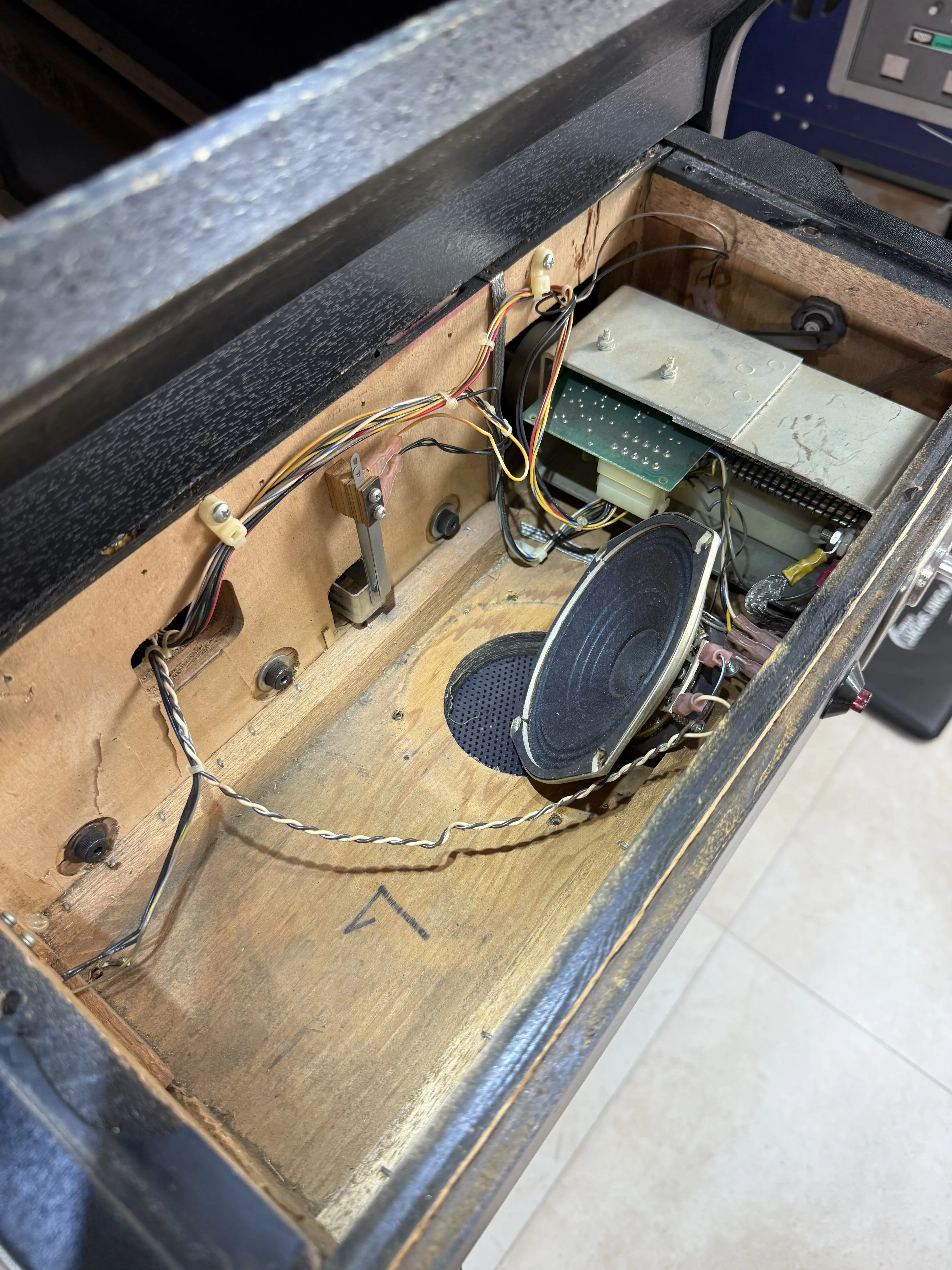

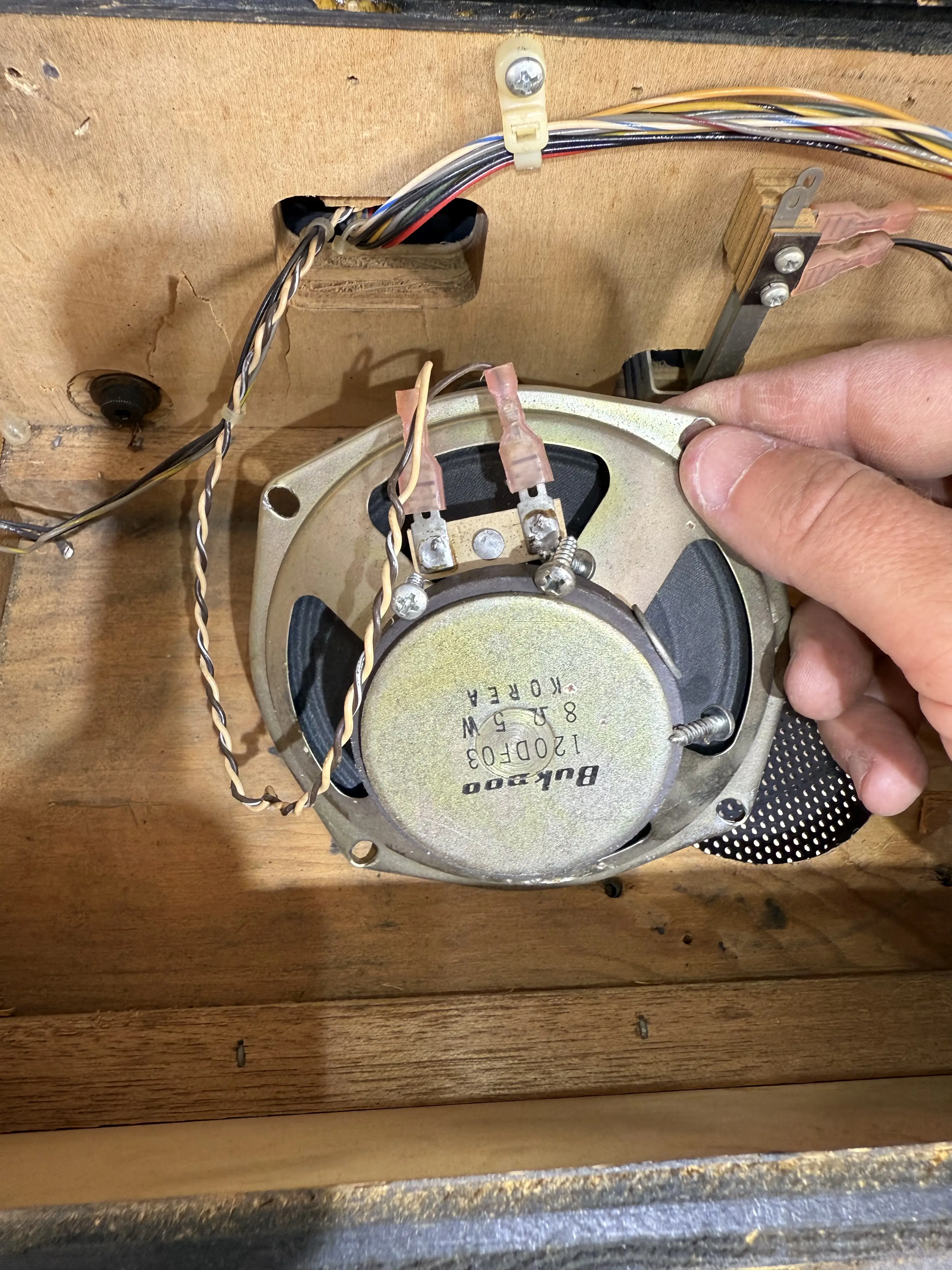

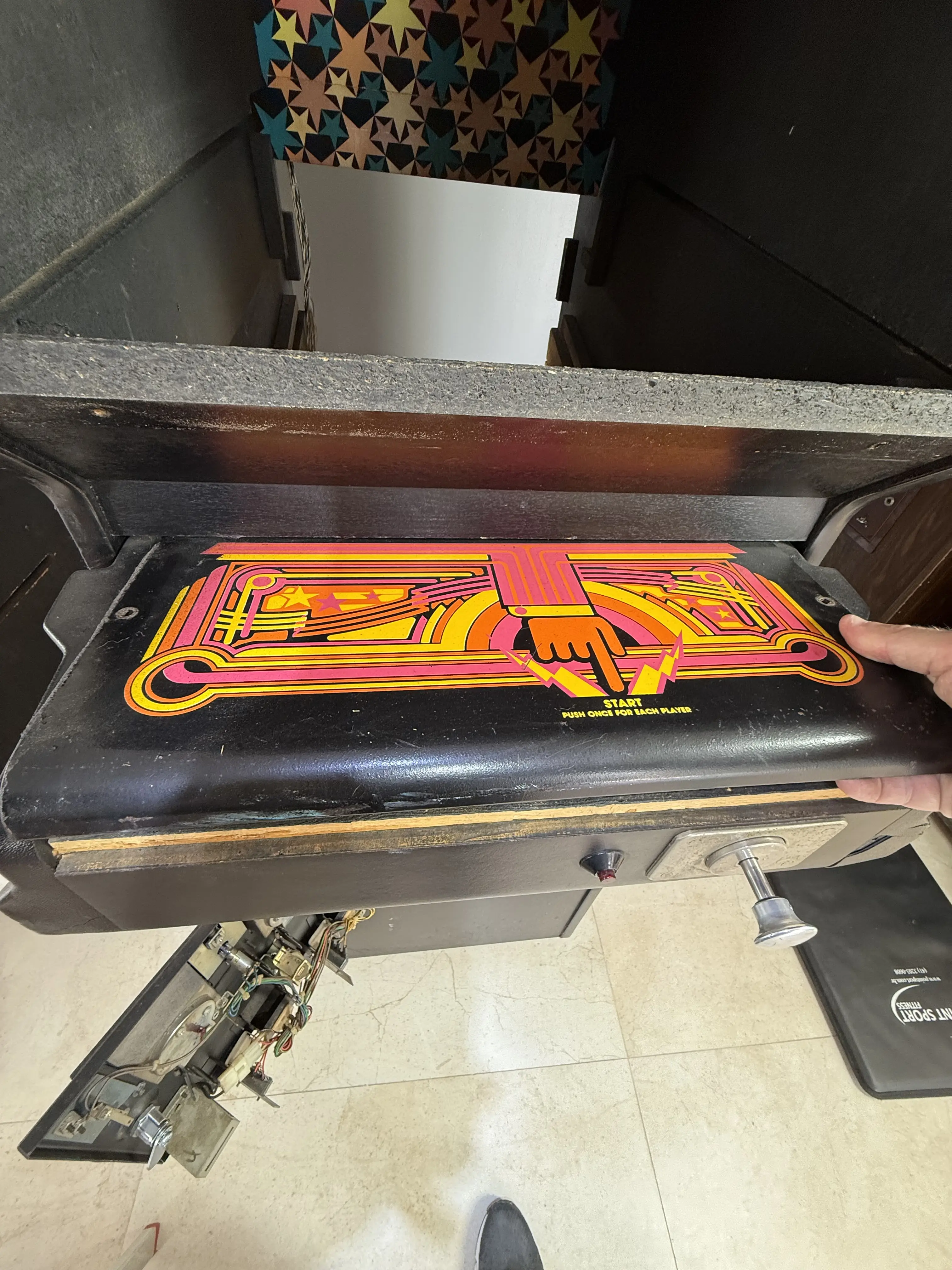

Ao abrir, uma surpresa: o alto-falante era mais um dos inúmeros componentes que se soltaram durante o transporte.

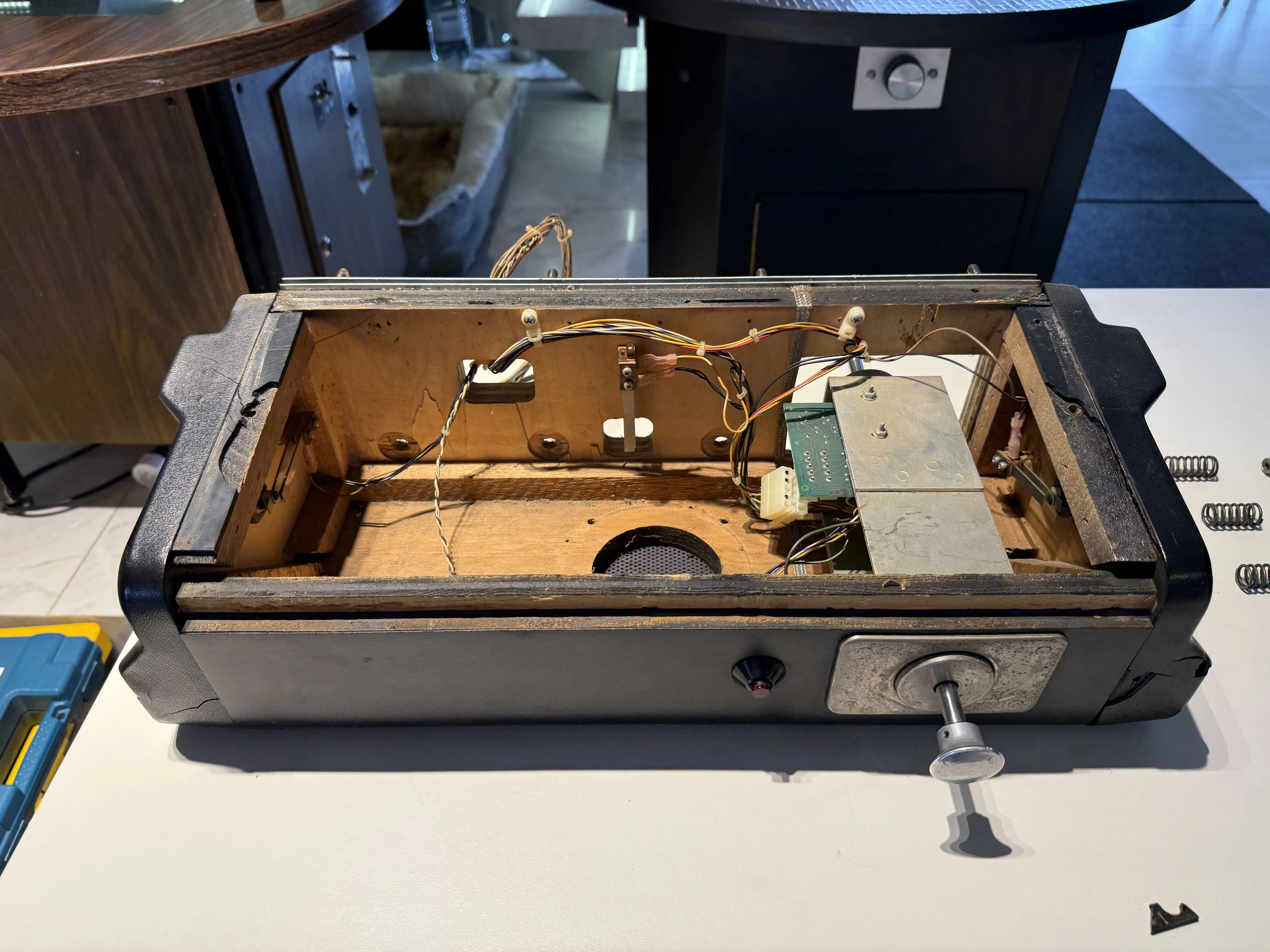

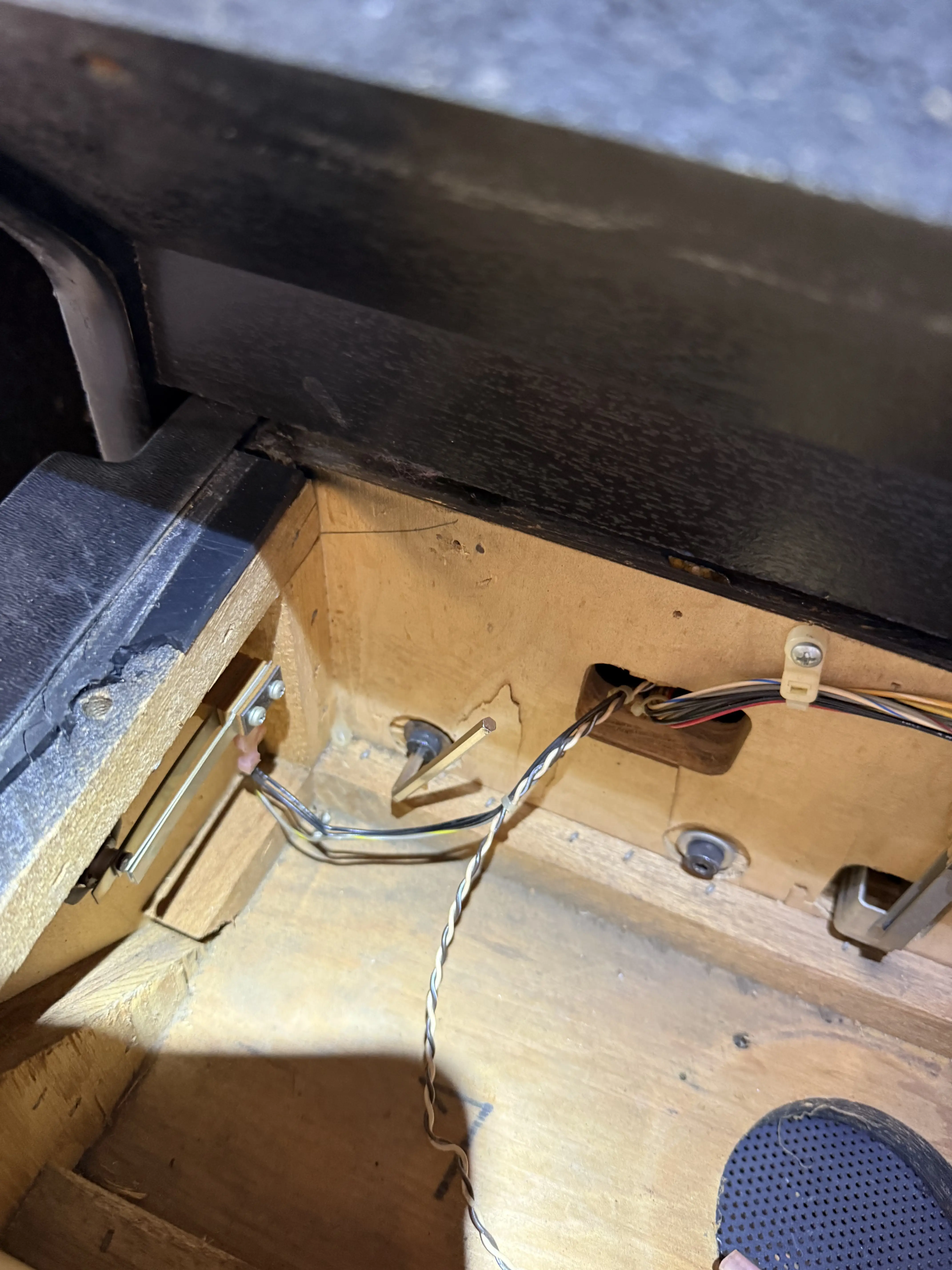

Com o painel aberto, foi possível entender o funcionamento do plunger, conectado a uma placa óptica, assim como as trackballs de jogos como Missile Command.

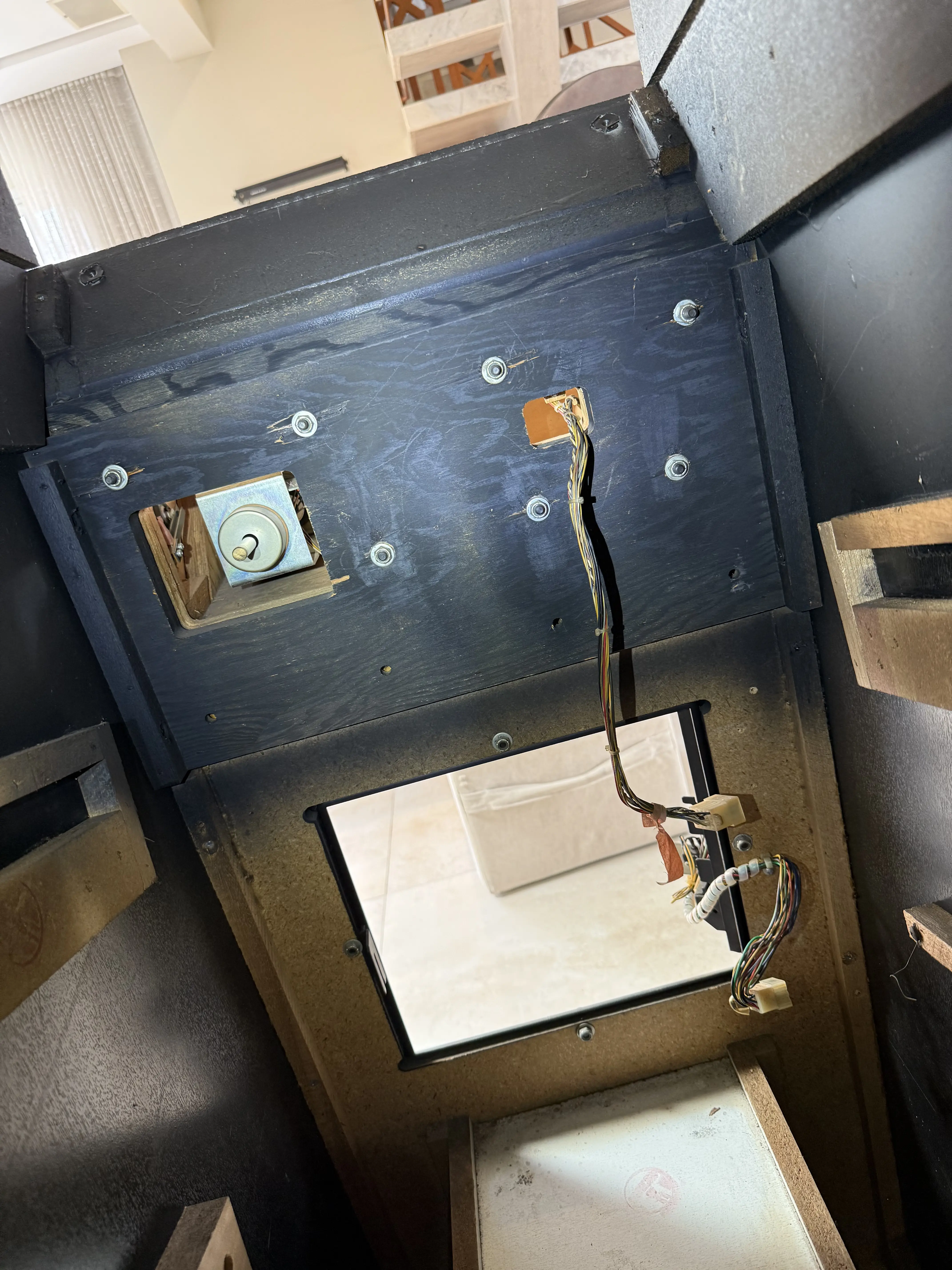

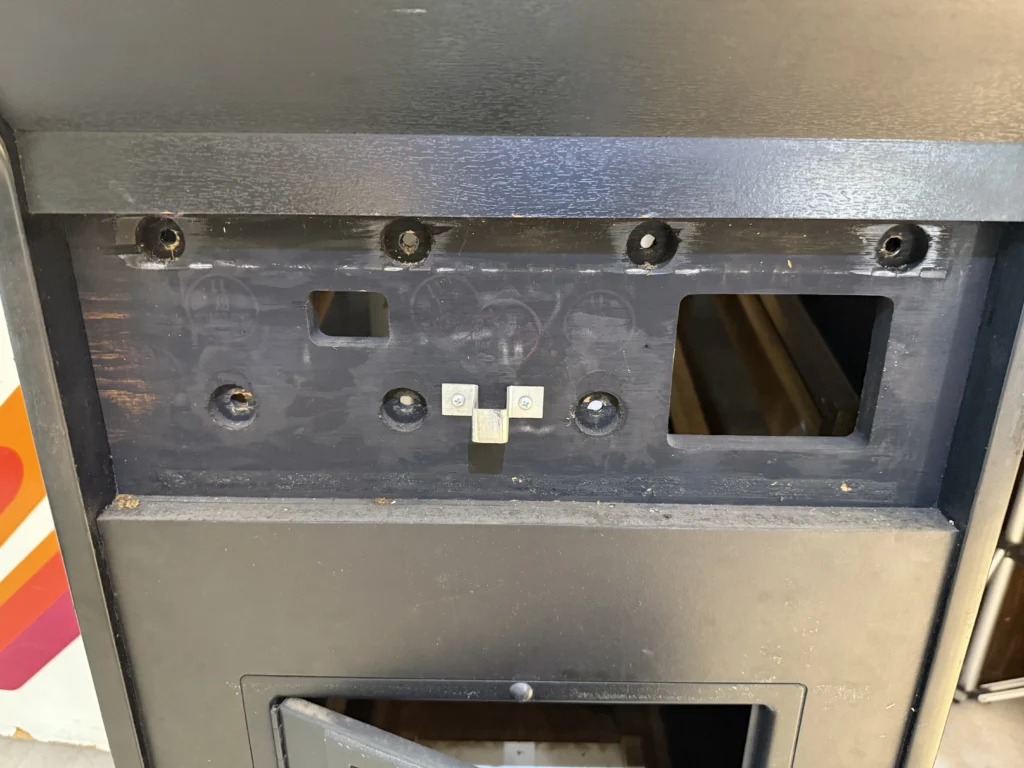

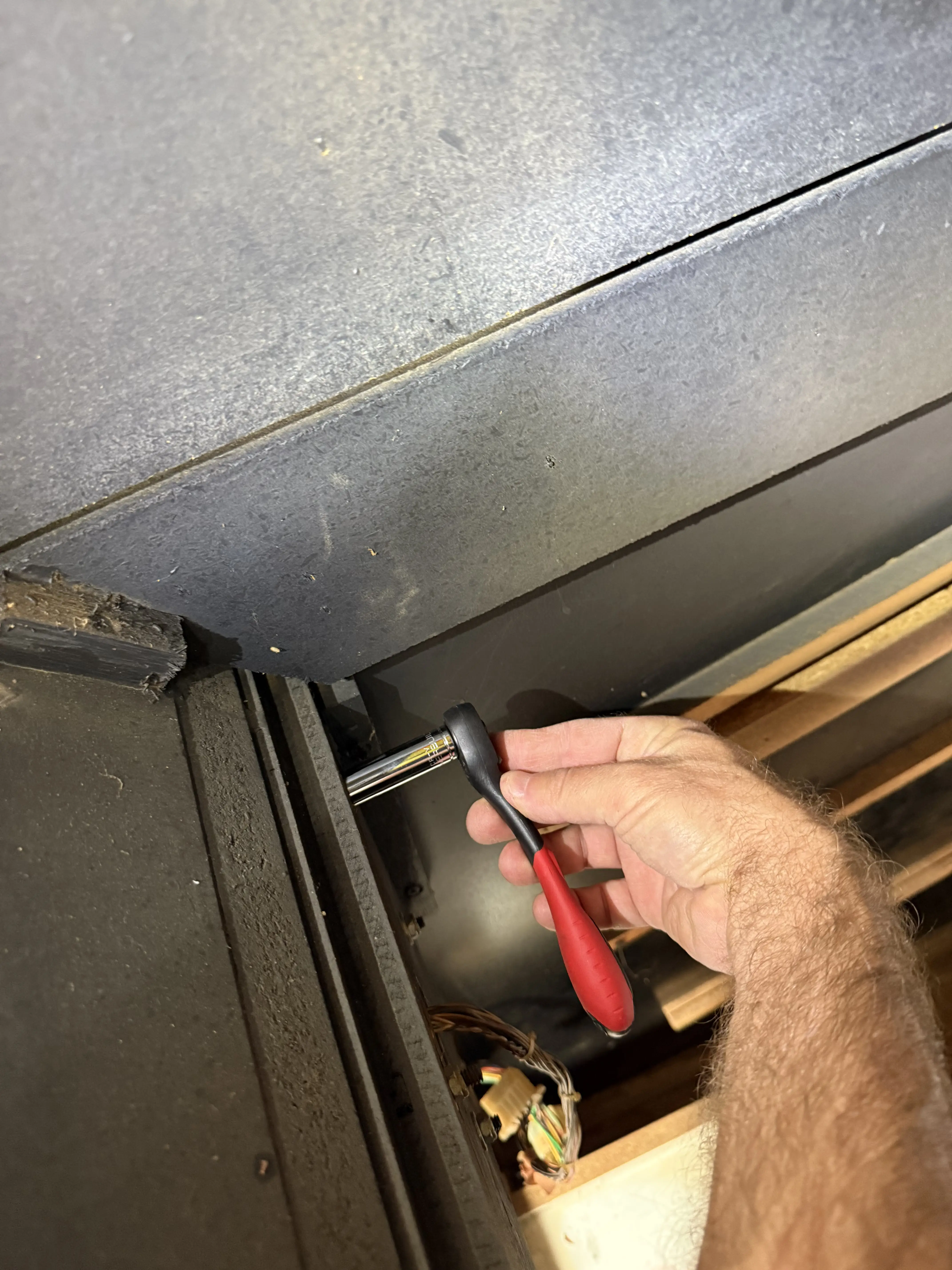

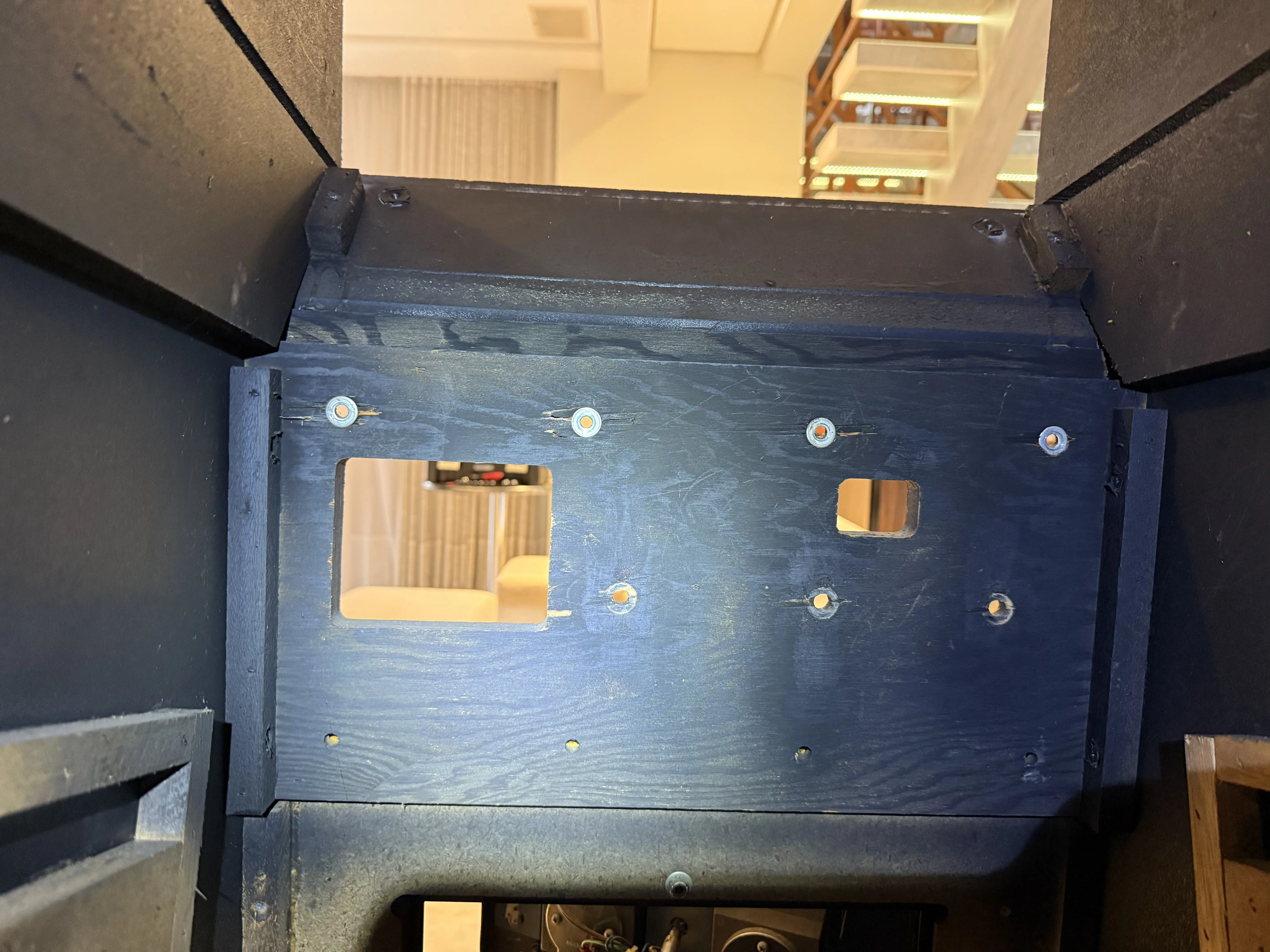

A retirada do painel de controle exigiria soltar 7 porcas conectadas firmemente a parafusos Allen, exigindo segurar com uma mão a chave para imobilização do parafuso, enquanto com um pito é possível afrouxar a porca. Atenção:todas as medidas de parafusos de arcades americanos são em polegadas e qualquer diferença de tamanho entre chaves pode espanar as peças.

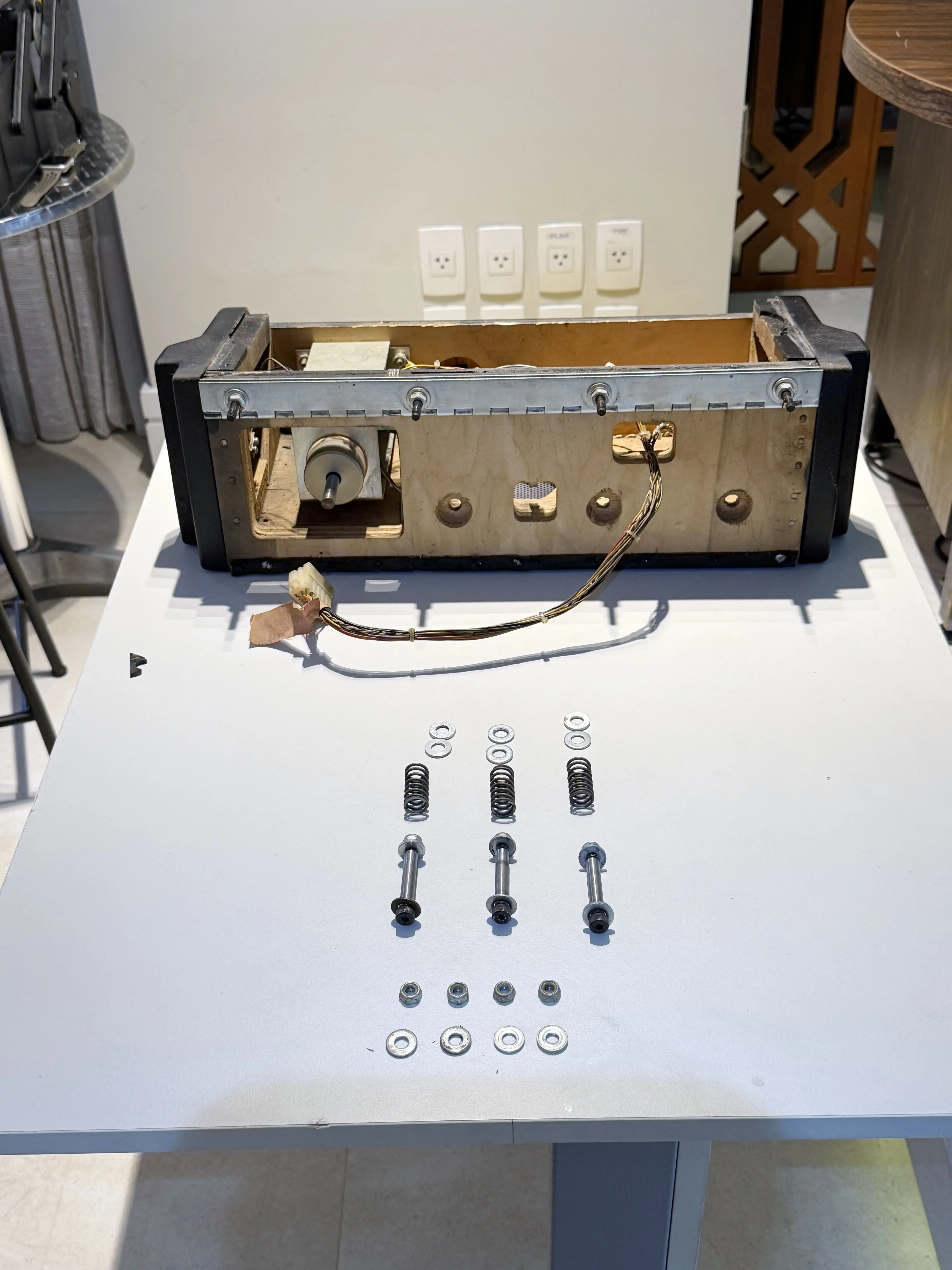

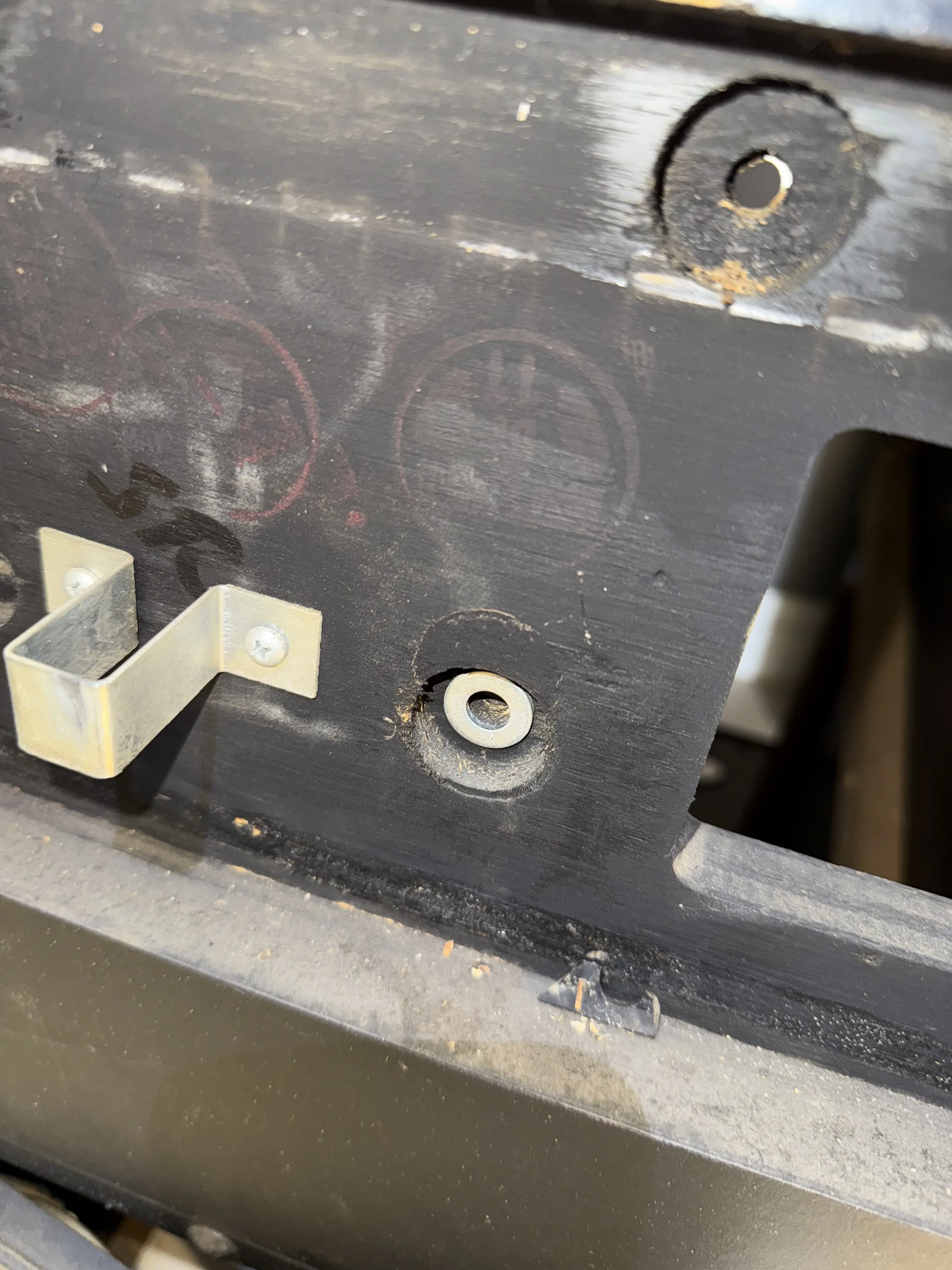

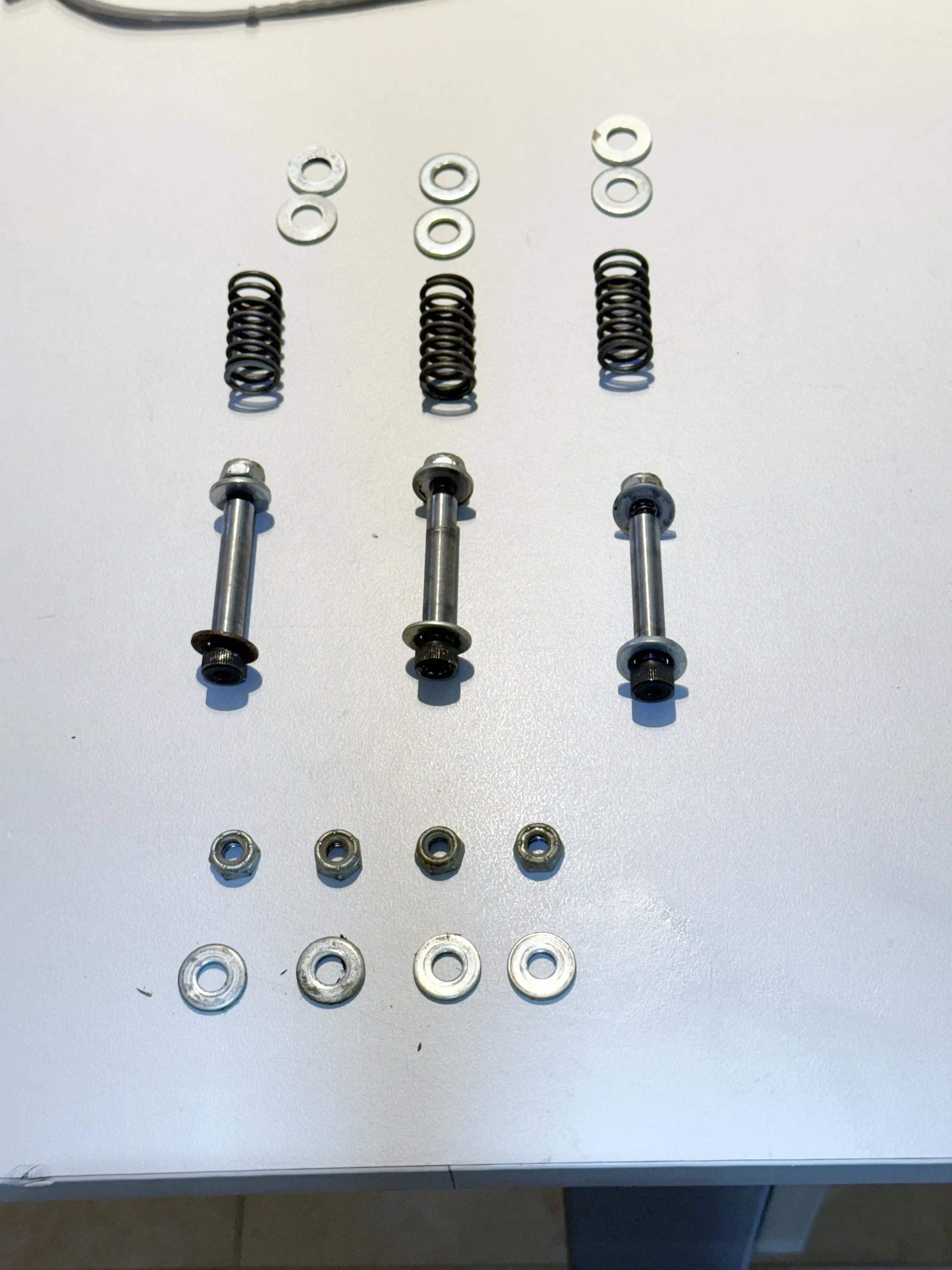

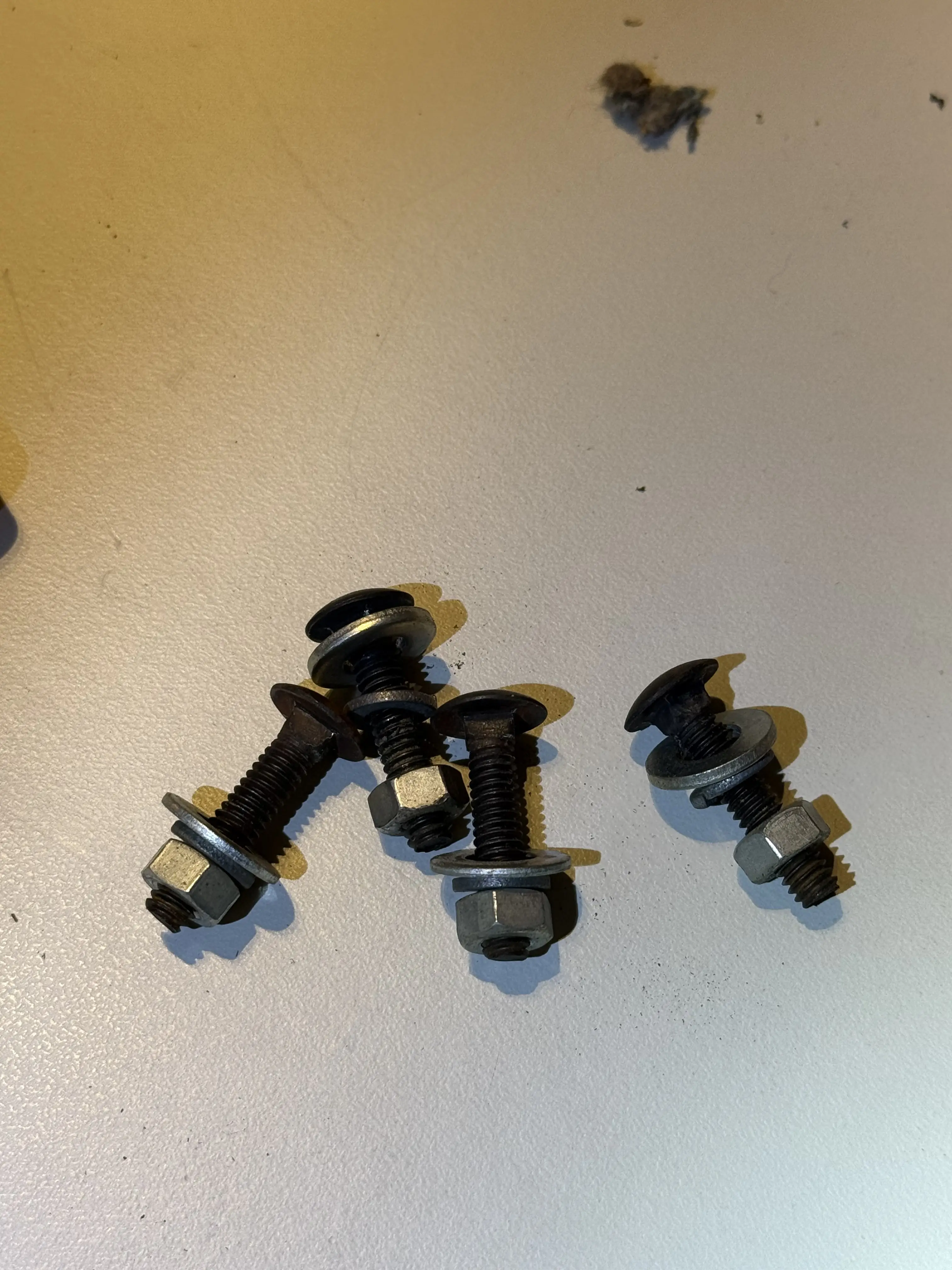

Estes parafusos possuem razoável complexidade em sua montagem, sendo ligados a arruelas em ambos os lados do painel e molas nos 3 parafusos da parte inferior. Estas molas são responsáveis pelo movimento de nudge do jogoe, conforme eu iria descobrir posteriormente, a pressão exercida no aperto da porca é que regula o curso da mola e, consequentemente, a ação do nudge.
Esta composição é razoavelmente complexa e exigiria algumas sequências de tentativa e erro durante o processo posterior de montagem.

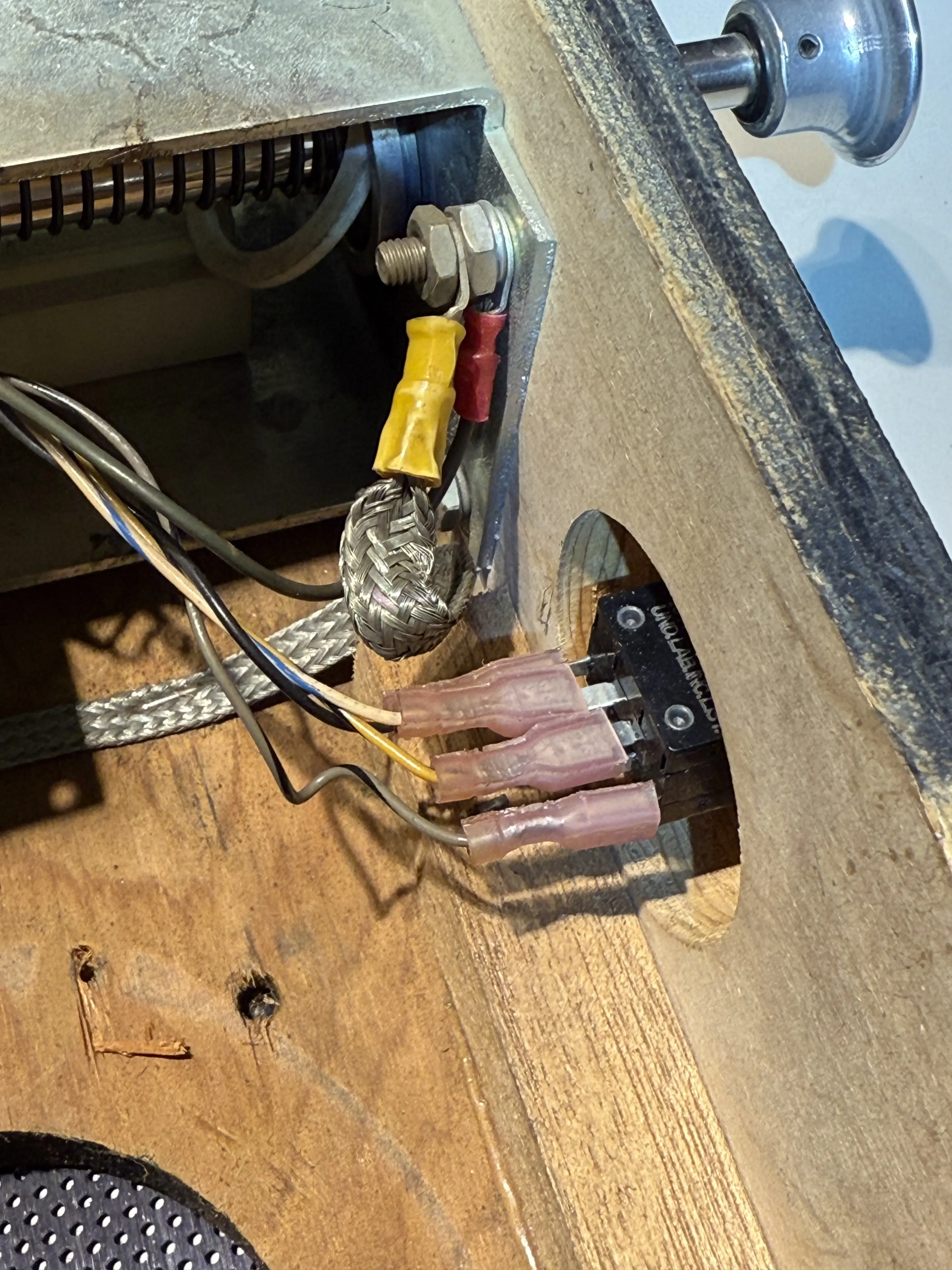

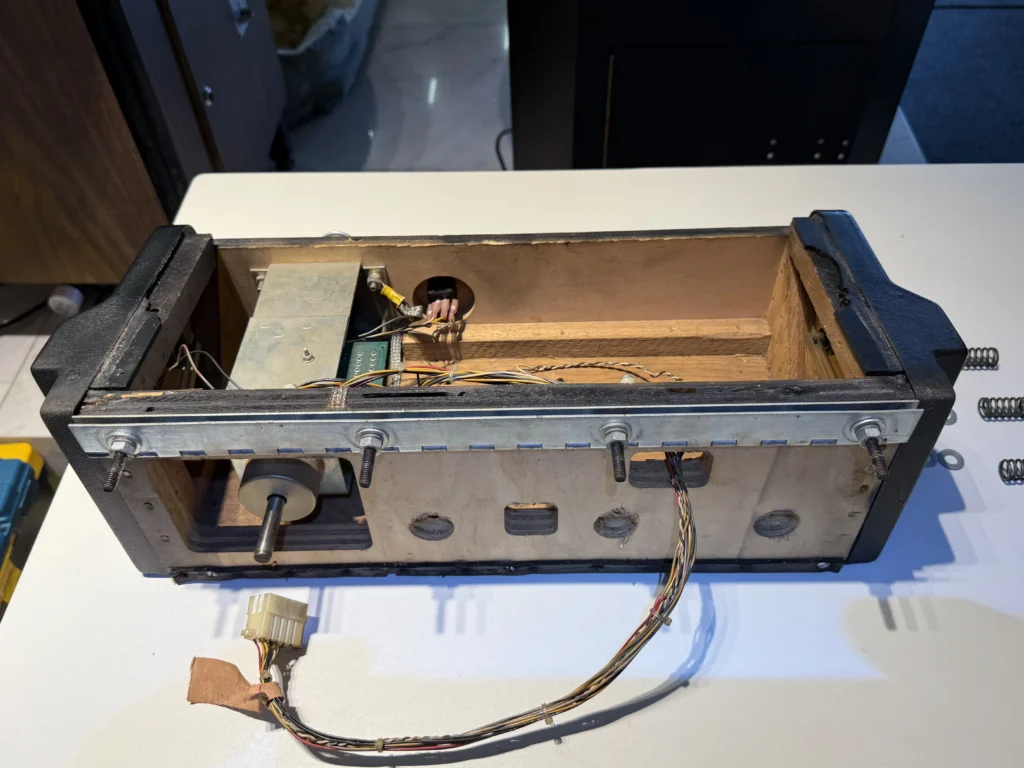

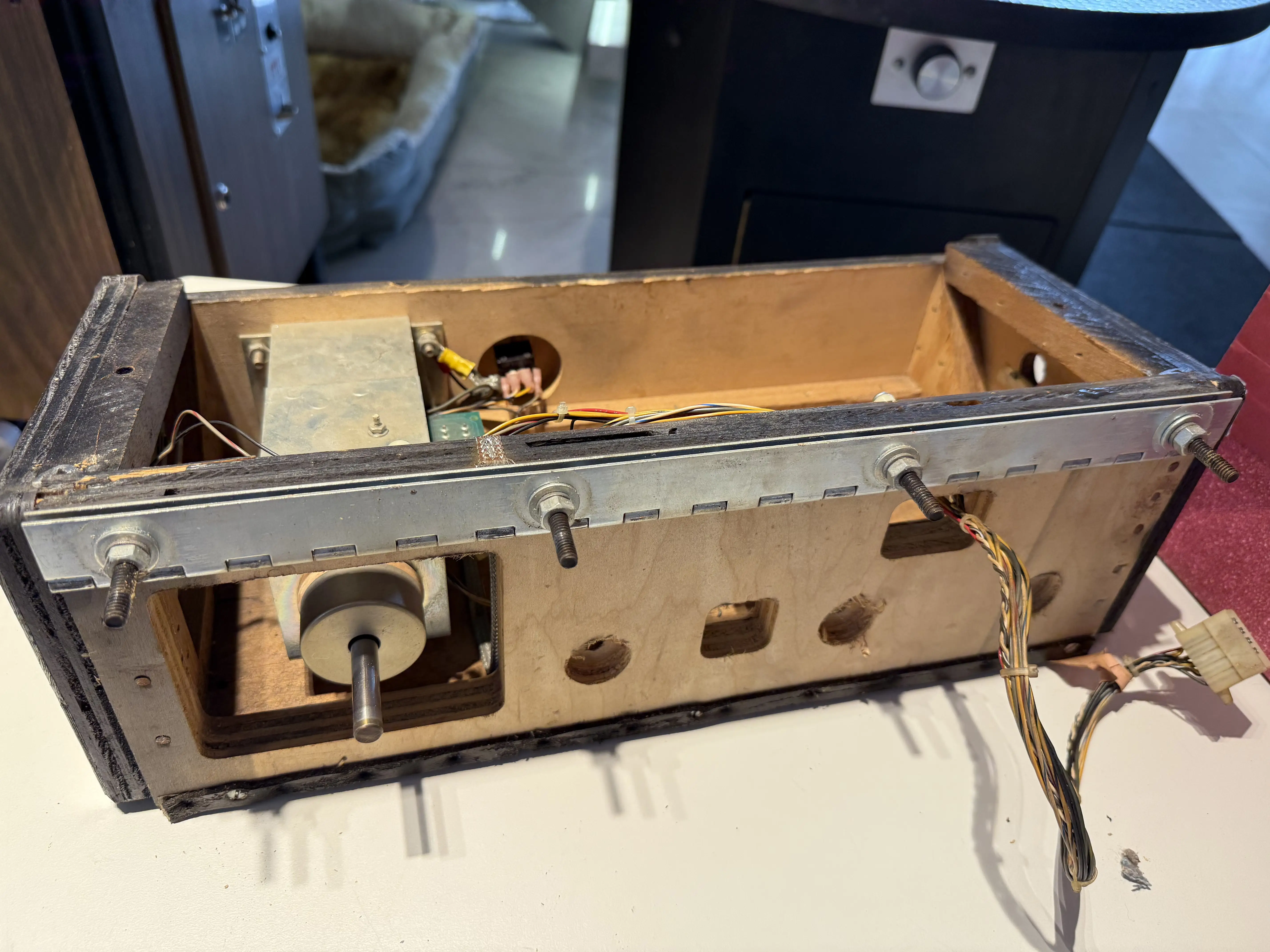

O painel em si é formado, além do plunger, por um switch que performa a ação do nudge em conjunto com as molas, e ligações para o volcano button de start e os botões com leaf switches que comandam os flippers dos lados esquerdo e direito.

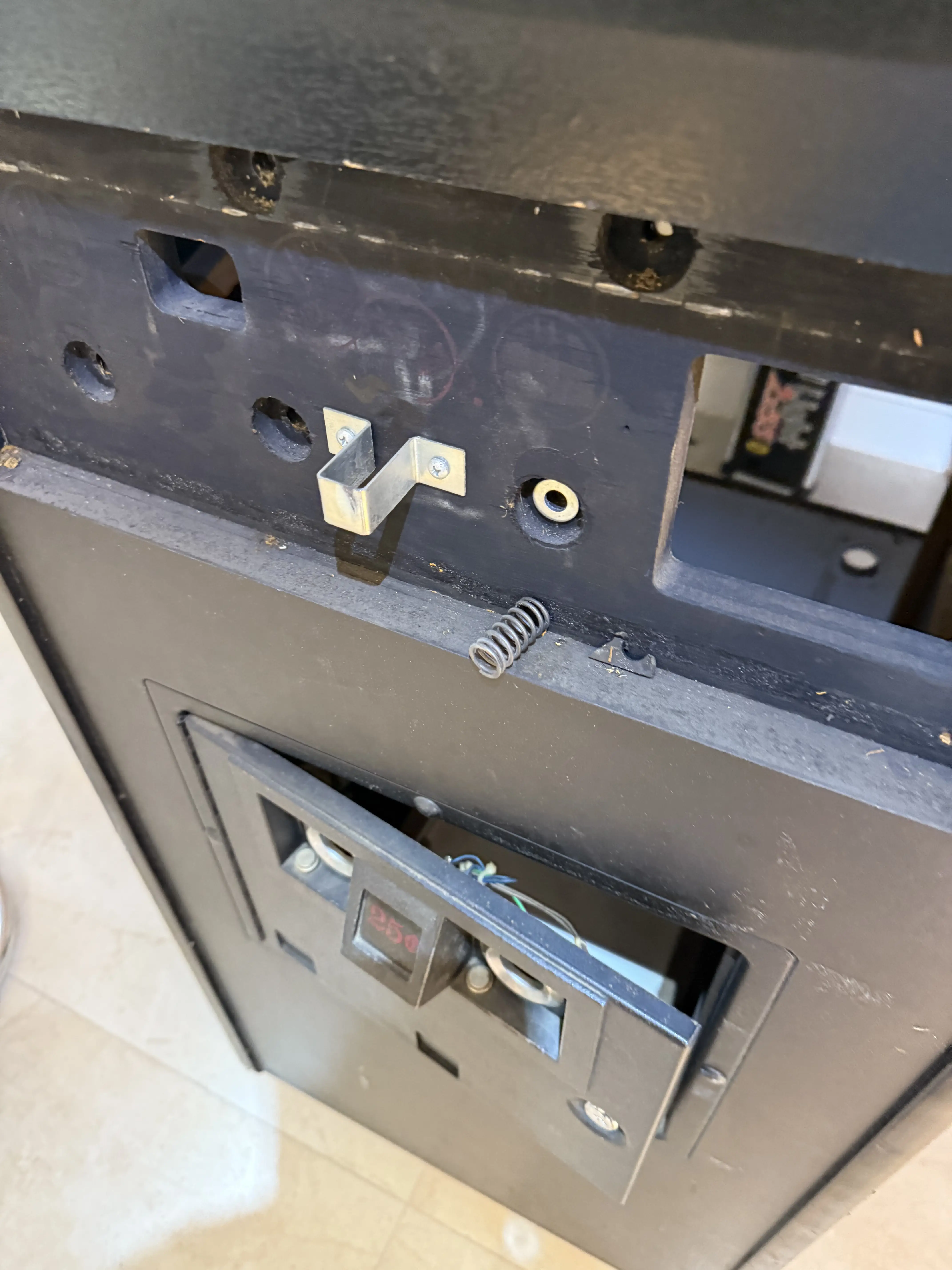

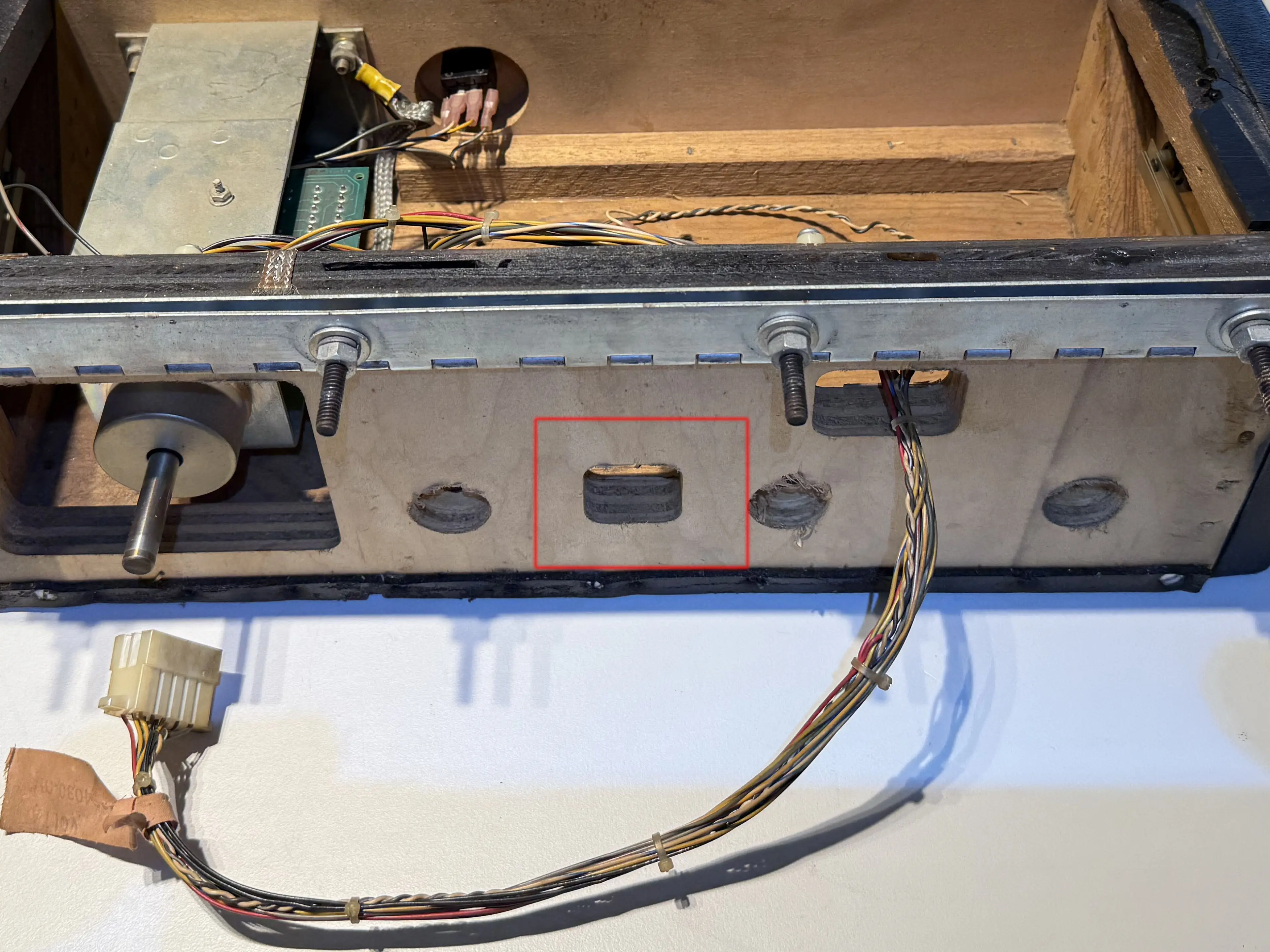

A abertura central quadrada do painel de controle, quando pressionada sobre as molas contra a peça metálica fixada no gabinete, é o que aciona o switch do nudge. Entender este mecanismo de funcionamento era uma grande curiosidade que eu tinha.

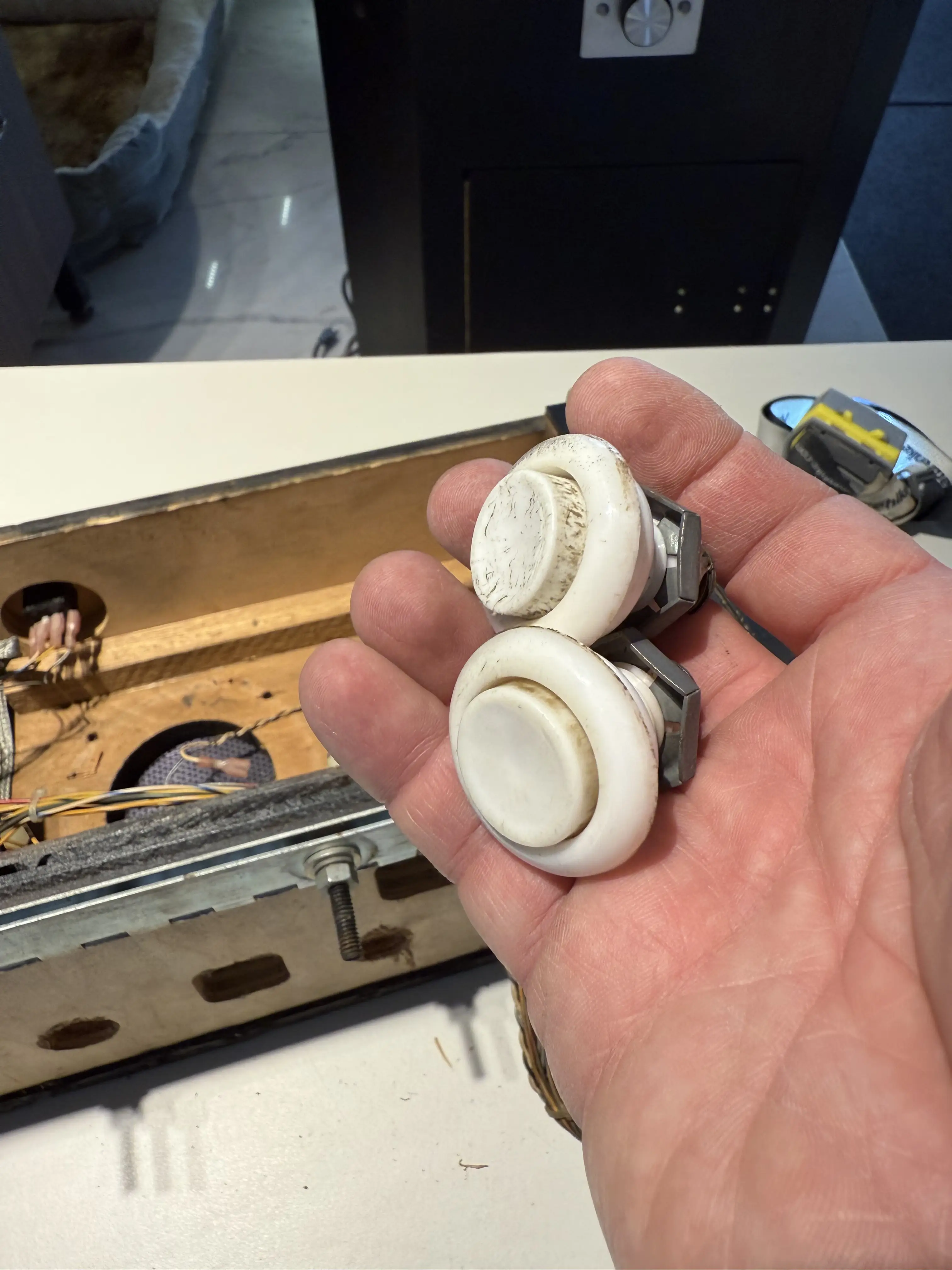

Os botões de acionamento dos flippers estavam em péssimo estado e certamente seriam substituídos.

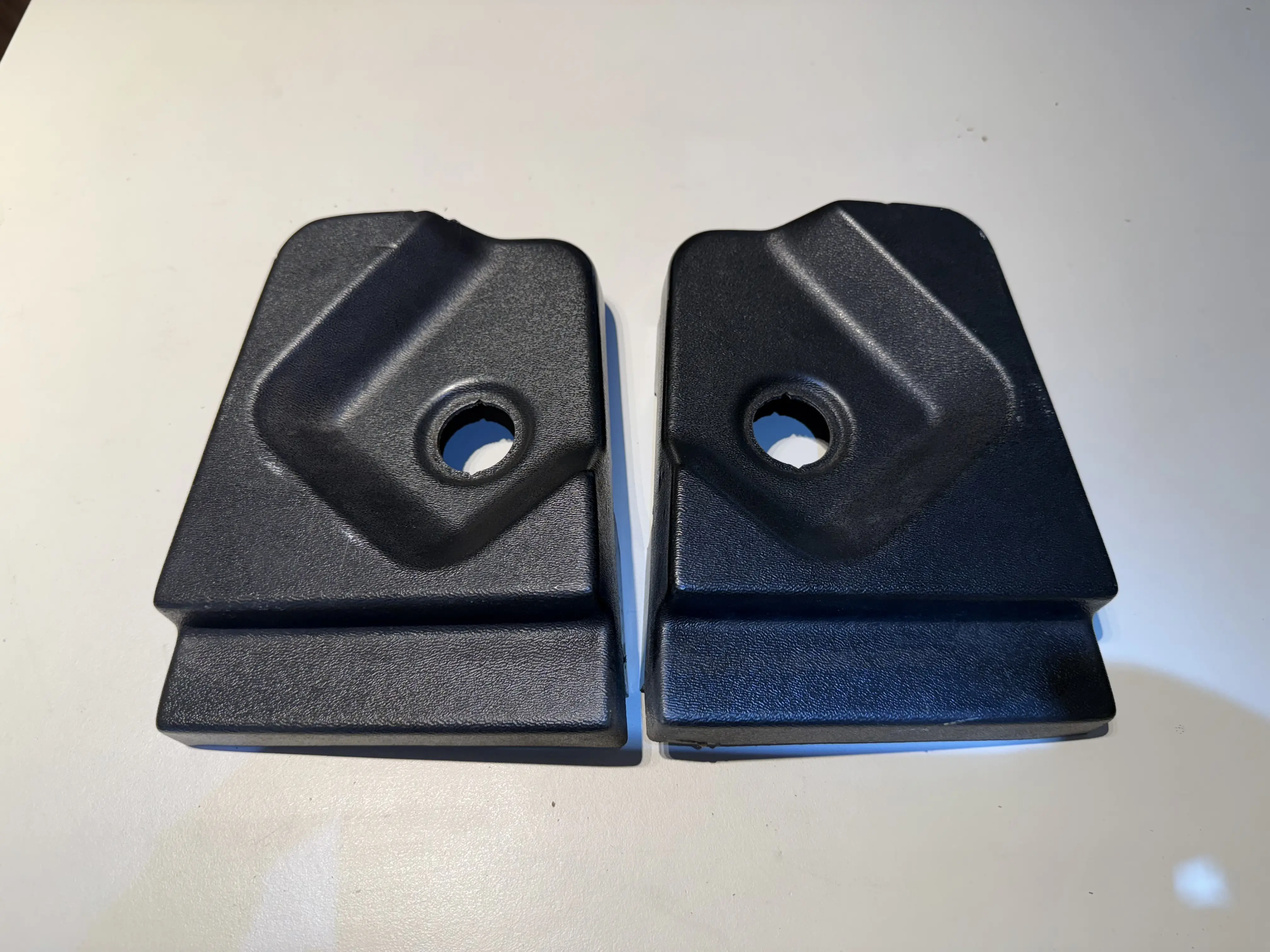

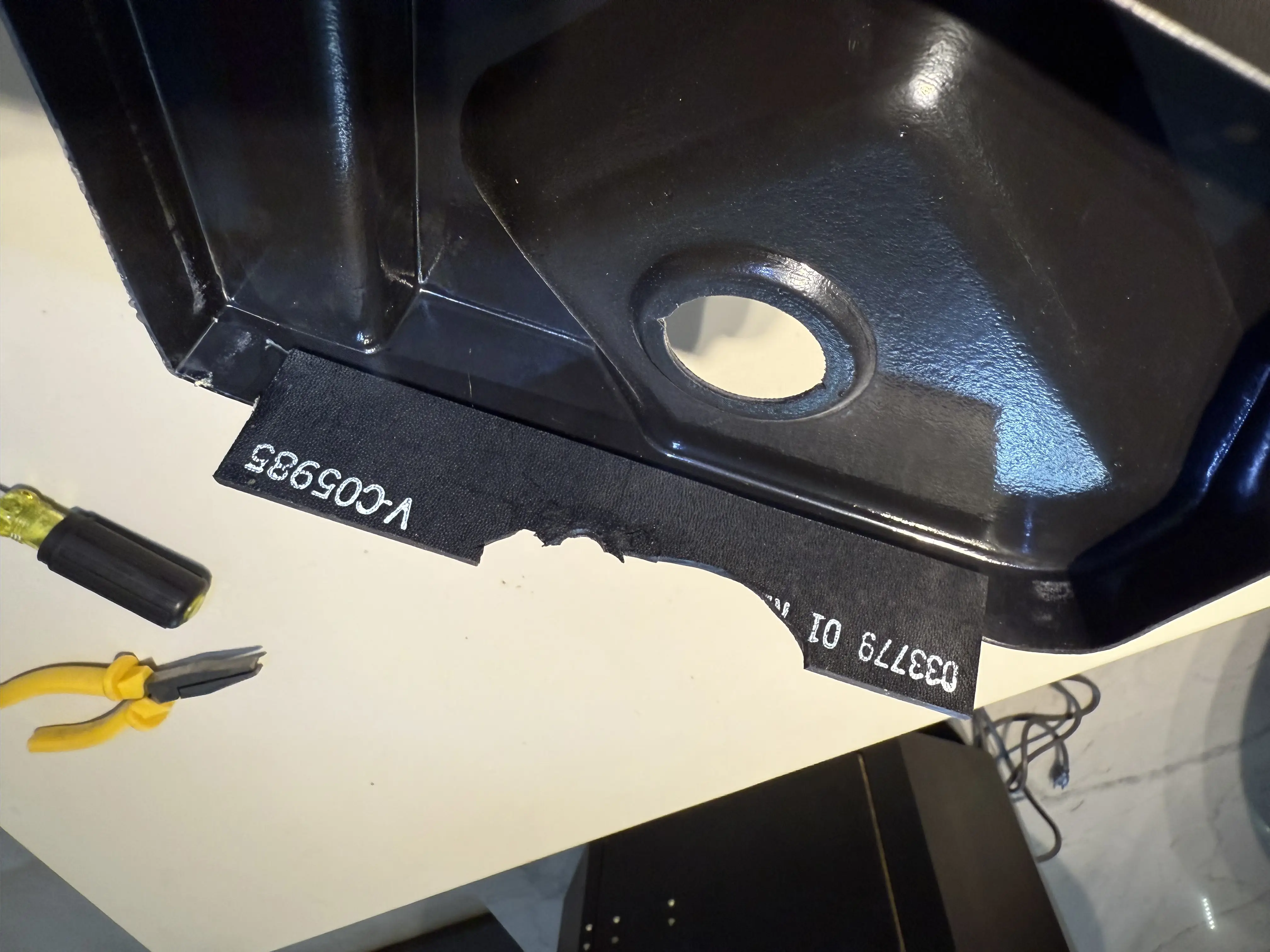

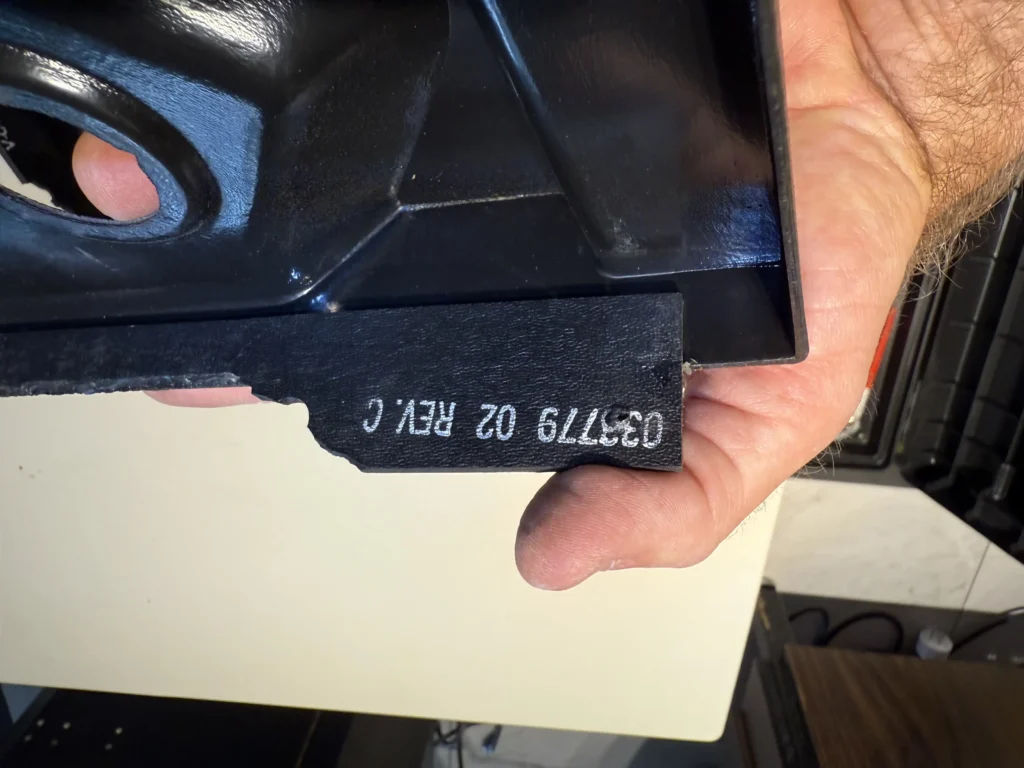

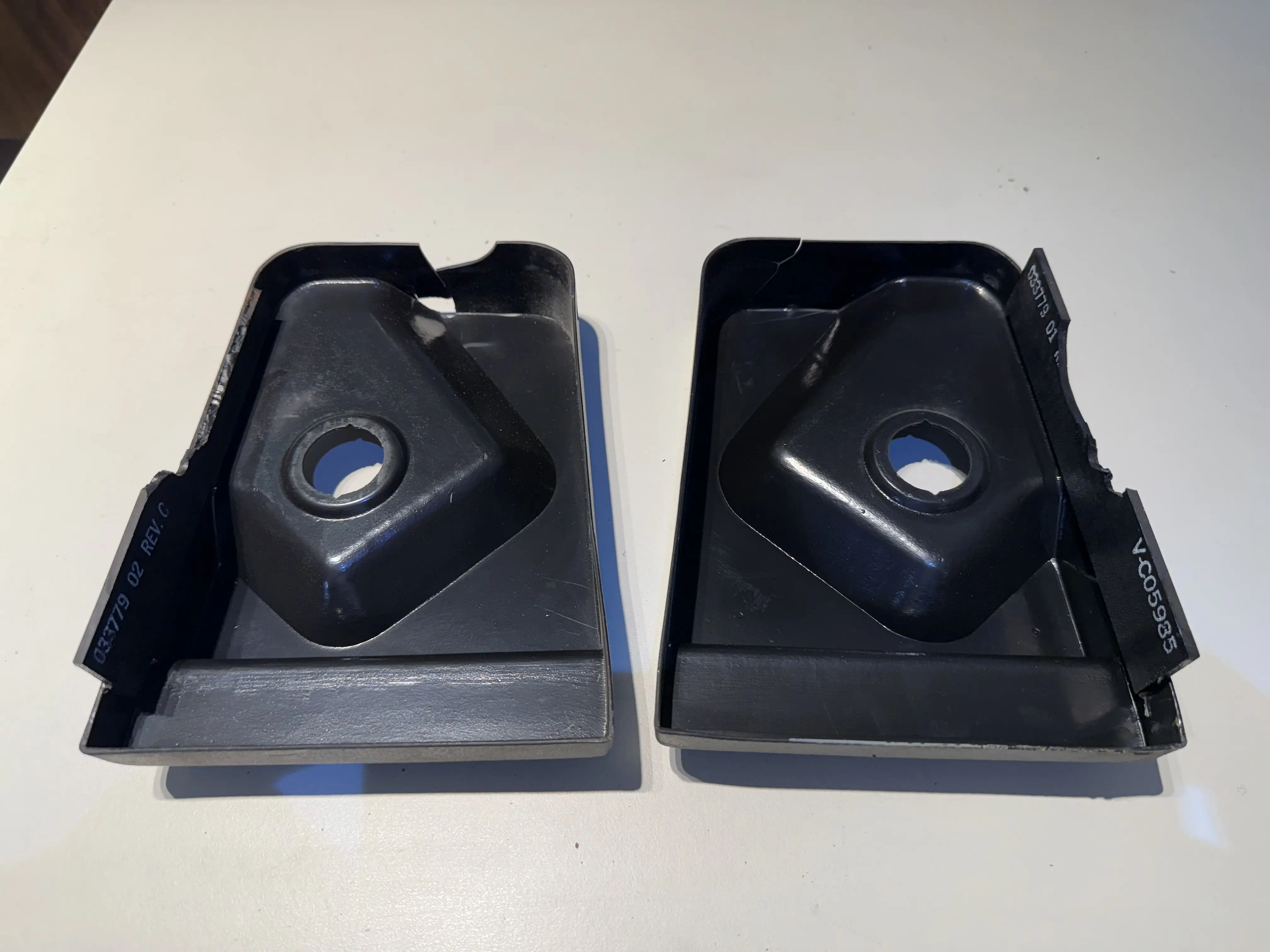

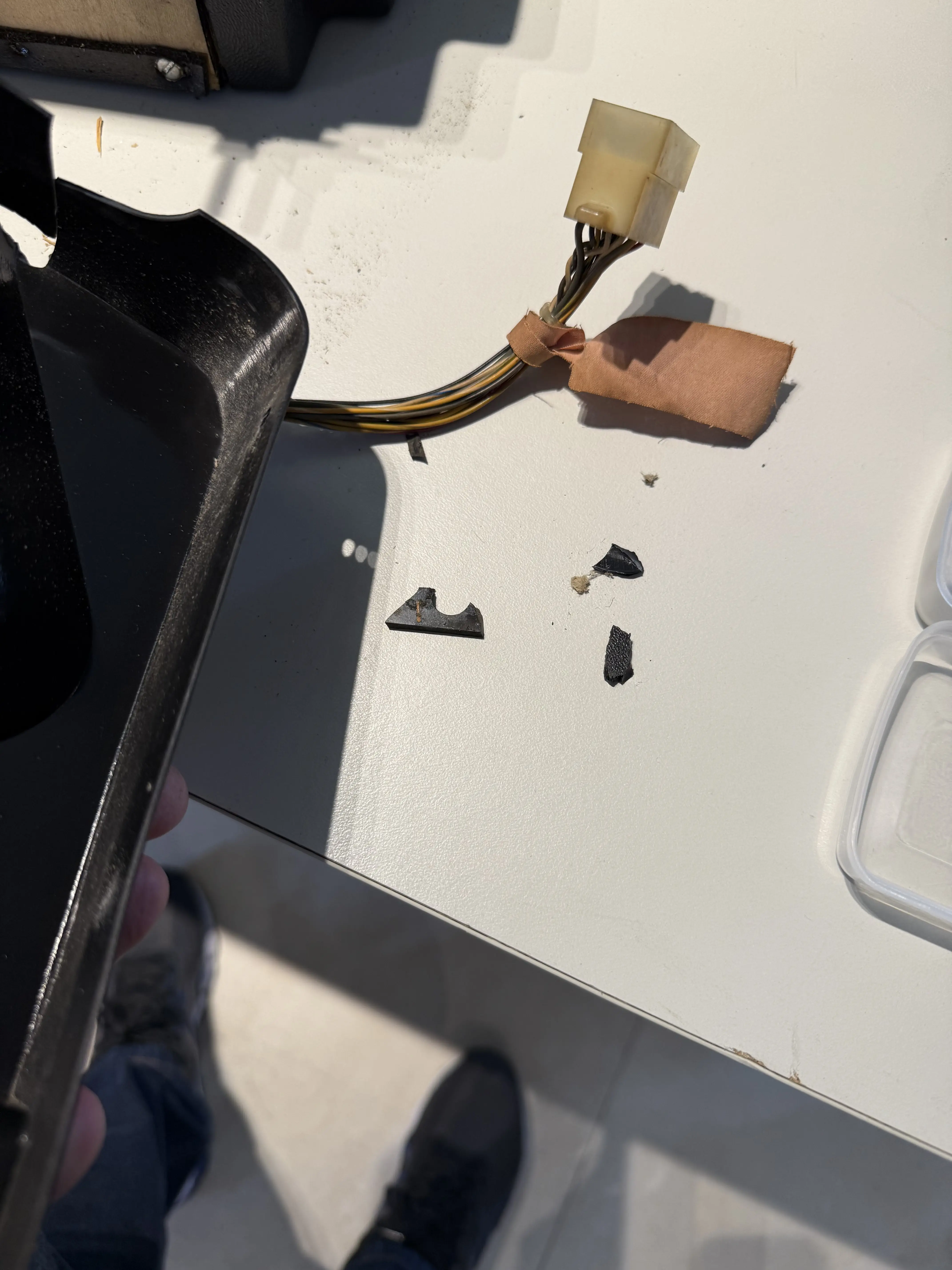

O principal problema, que eu ainda não sabia como resolver, seria as laterais do painel de controle, que estavam quebradas.

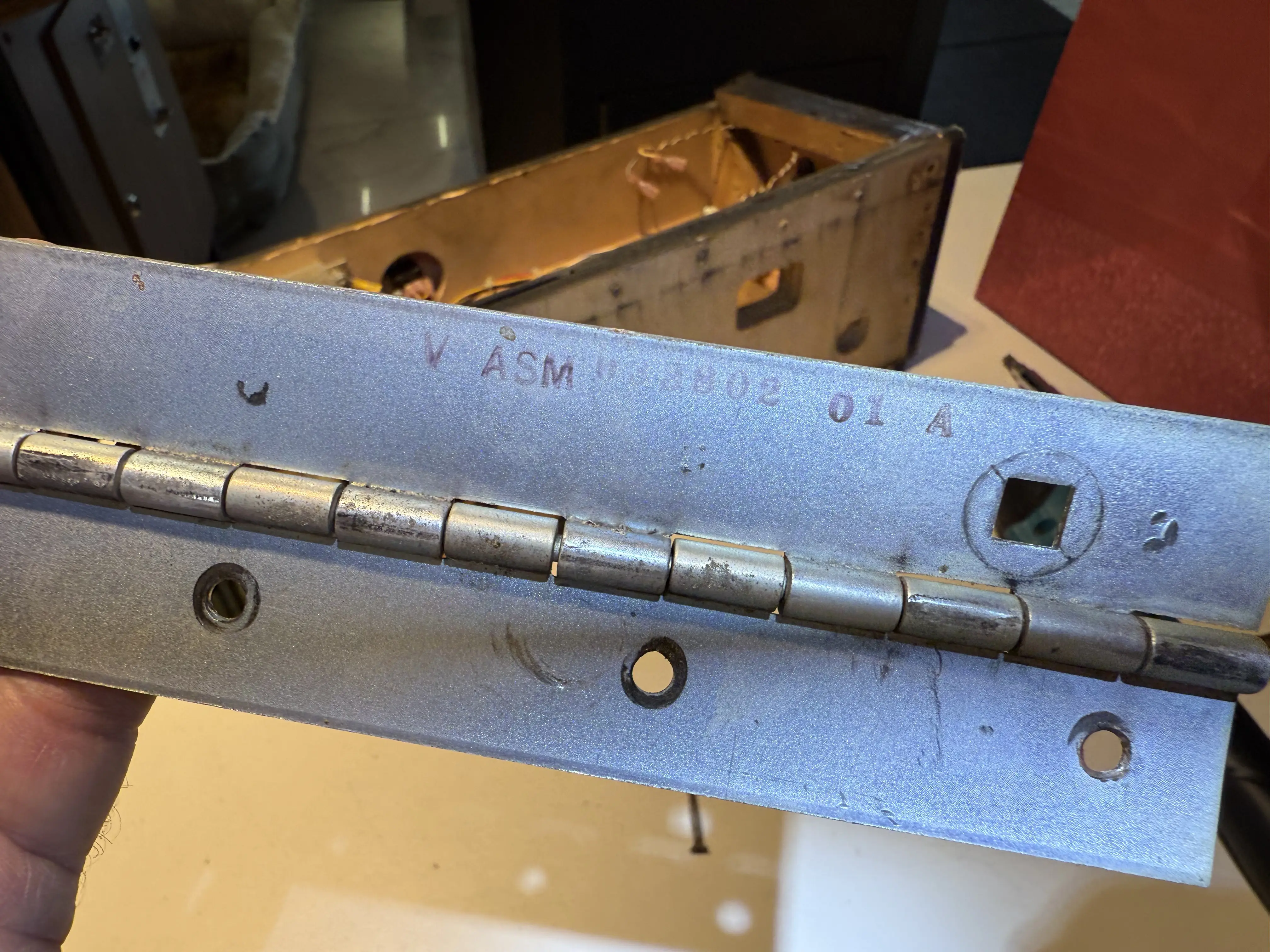

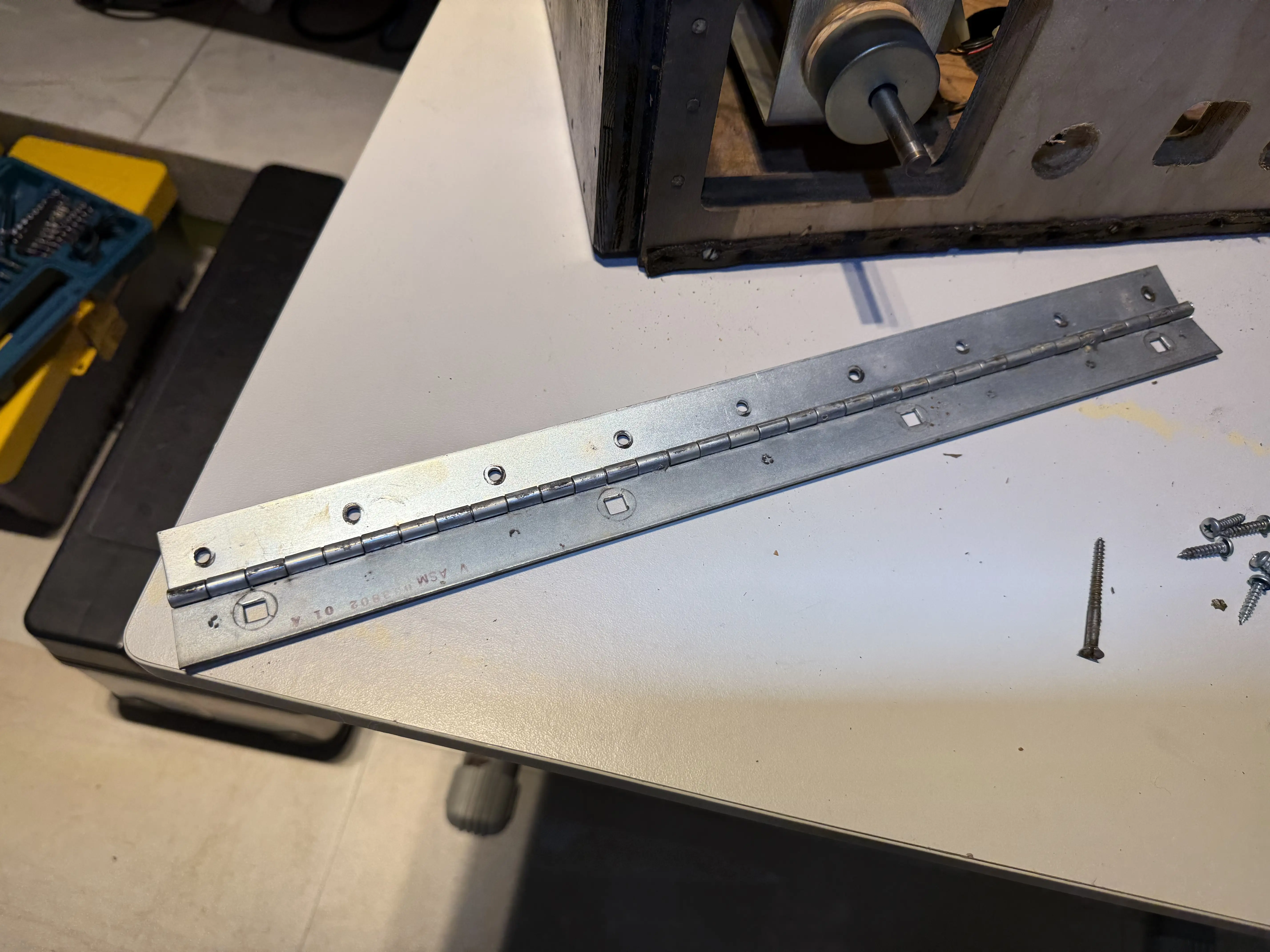

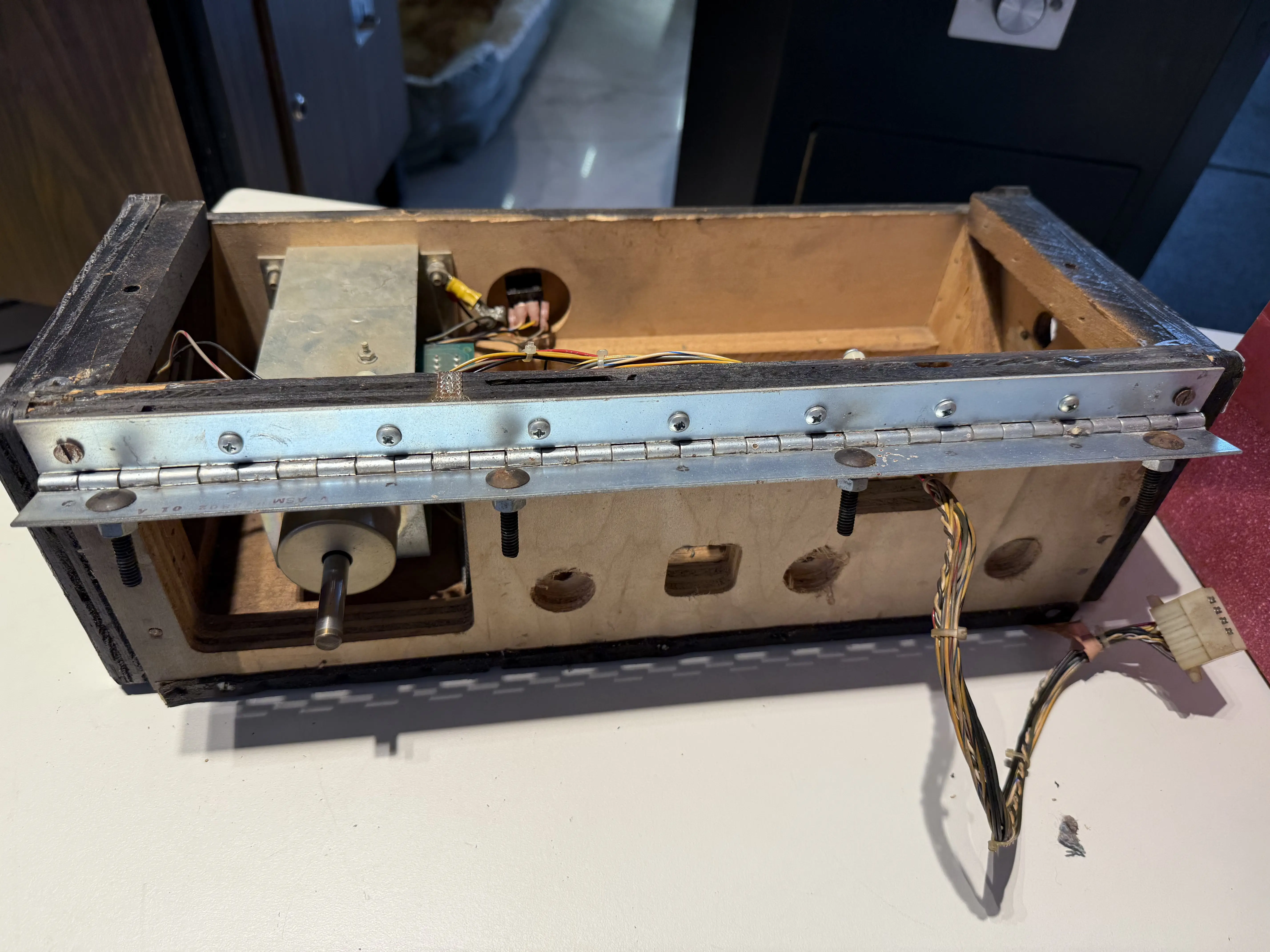

A dobradiça metálica é um dos componentes presentes em diversos painéis de controle da Atari e também foi retirada para receber um novo banho de zinco.

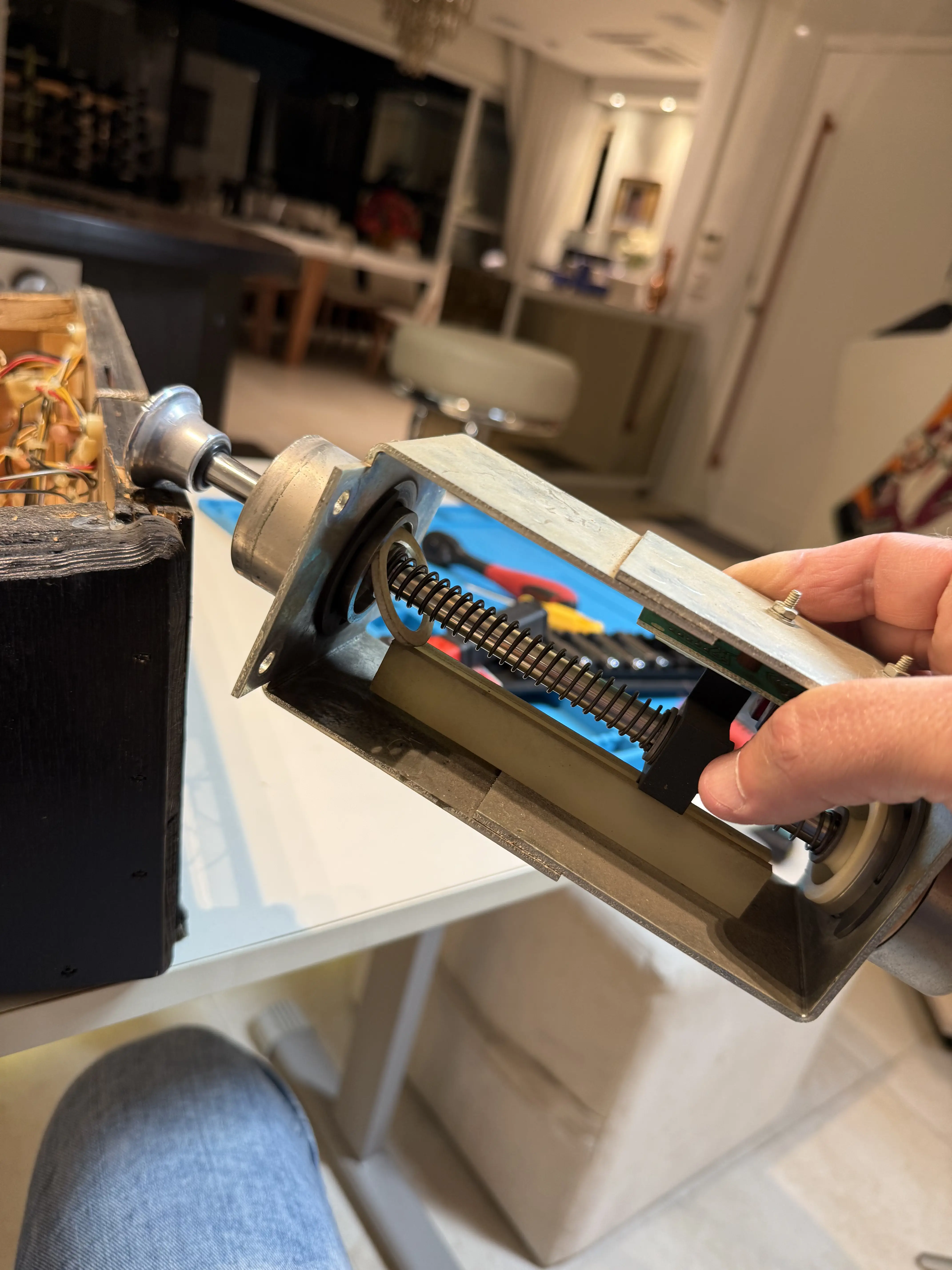

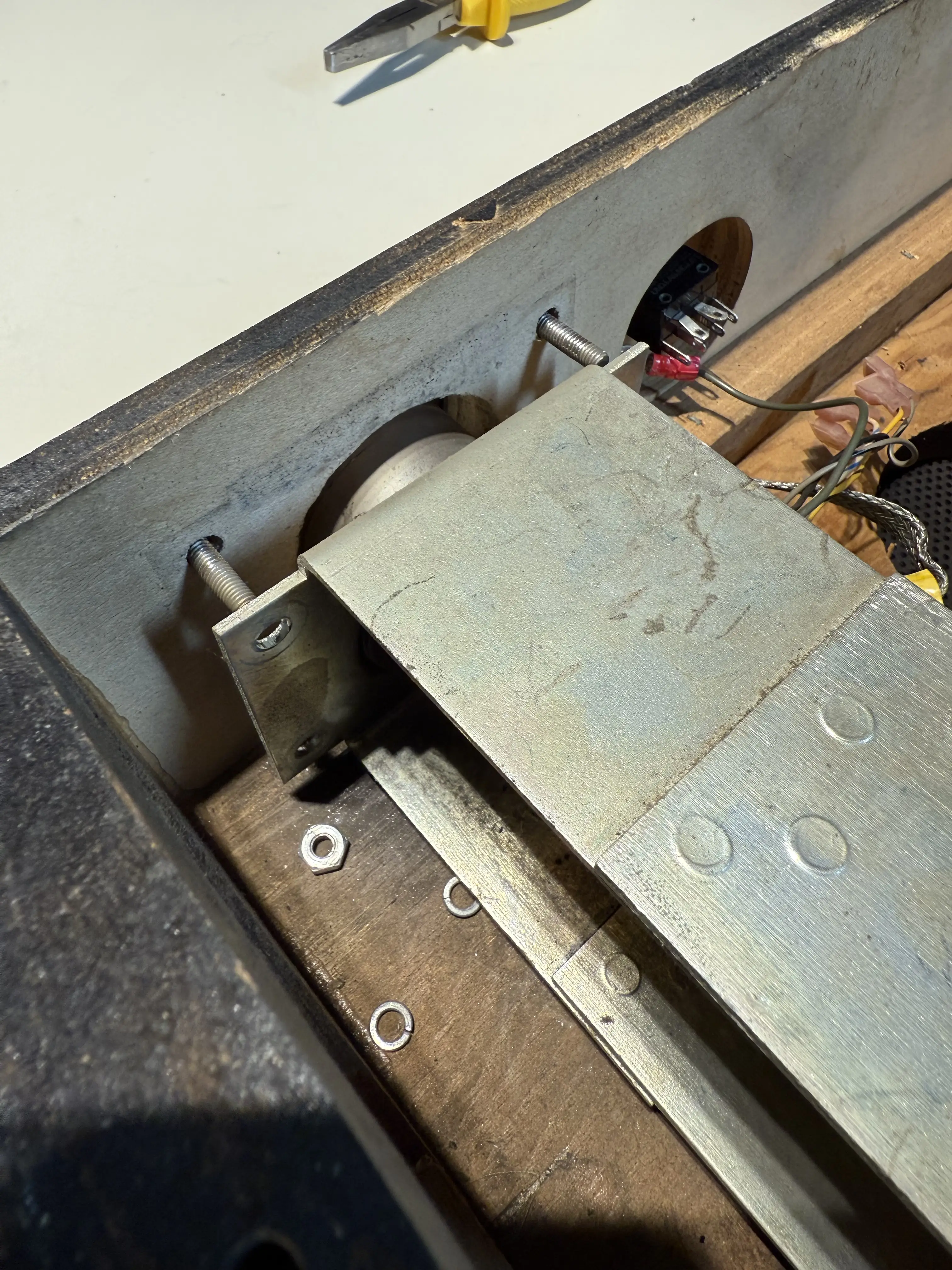

A retirada do plunger foi consideravelmente difícil, levando em conta que alguns parafusos são de difícil acesso, não permitindo a acomodação da mão para inserir as ferramentas.

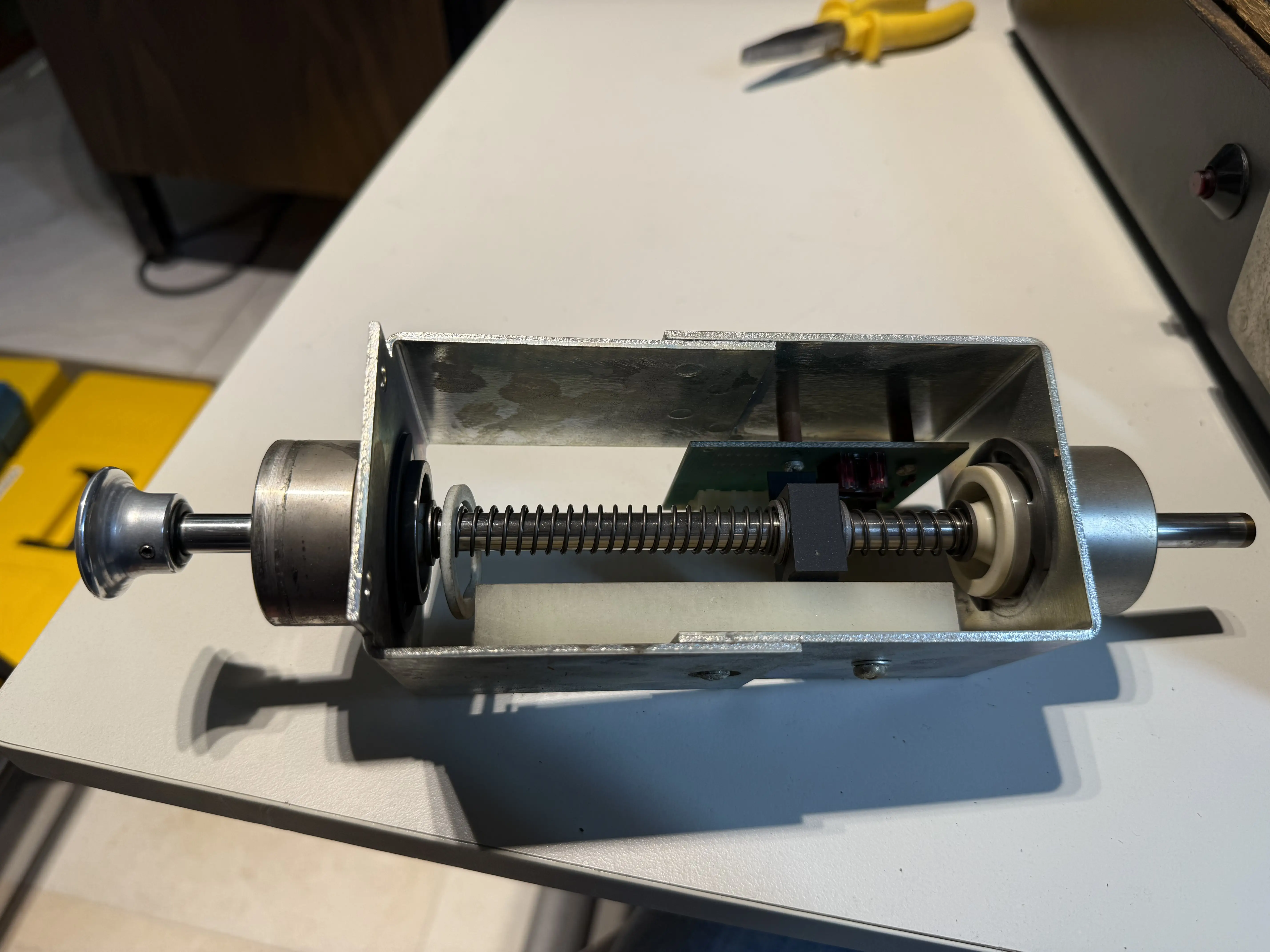

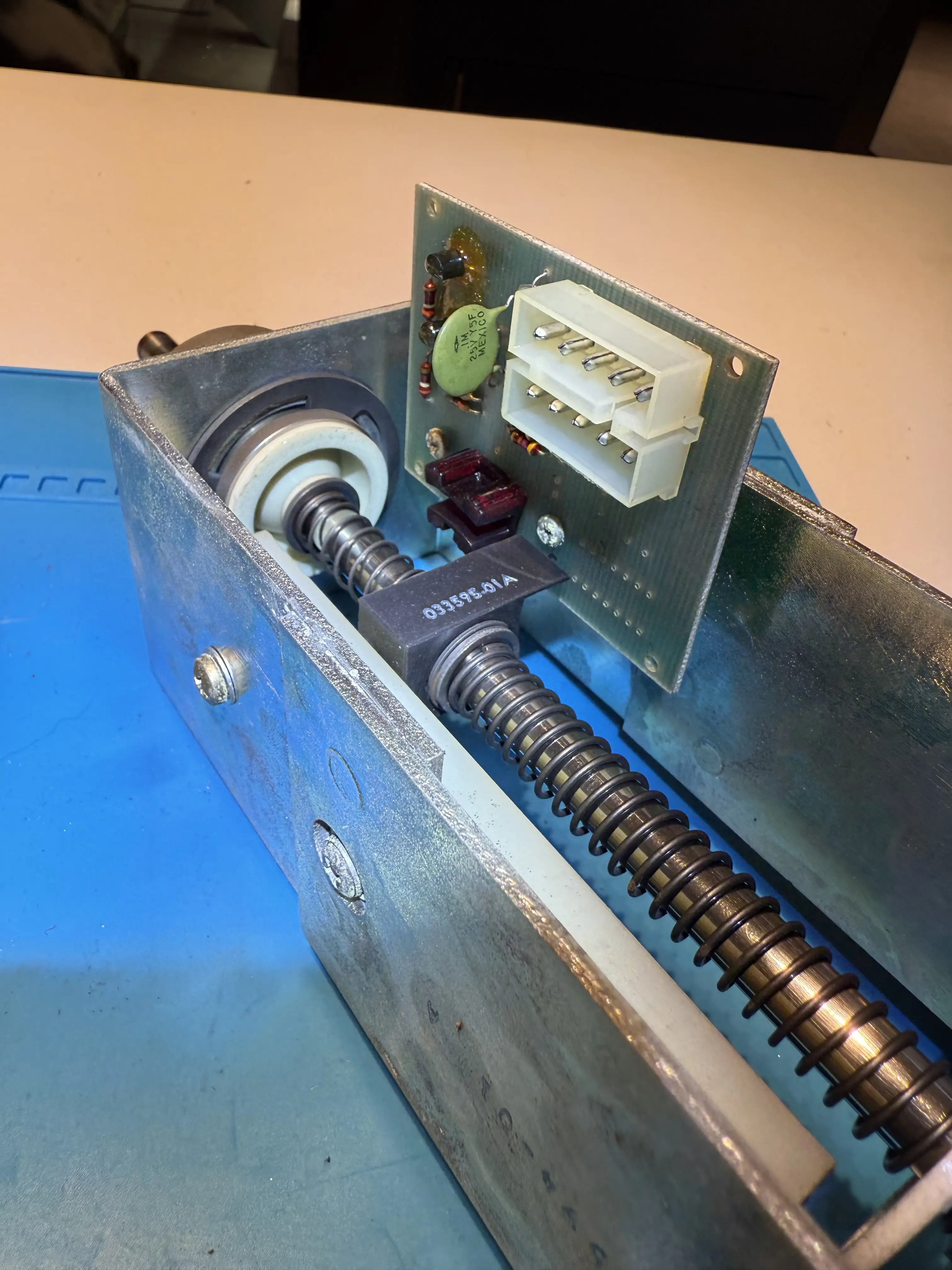

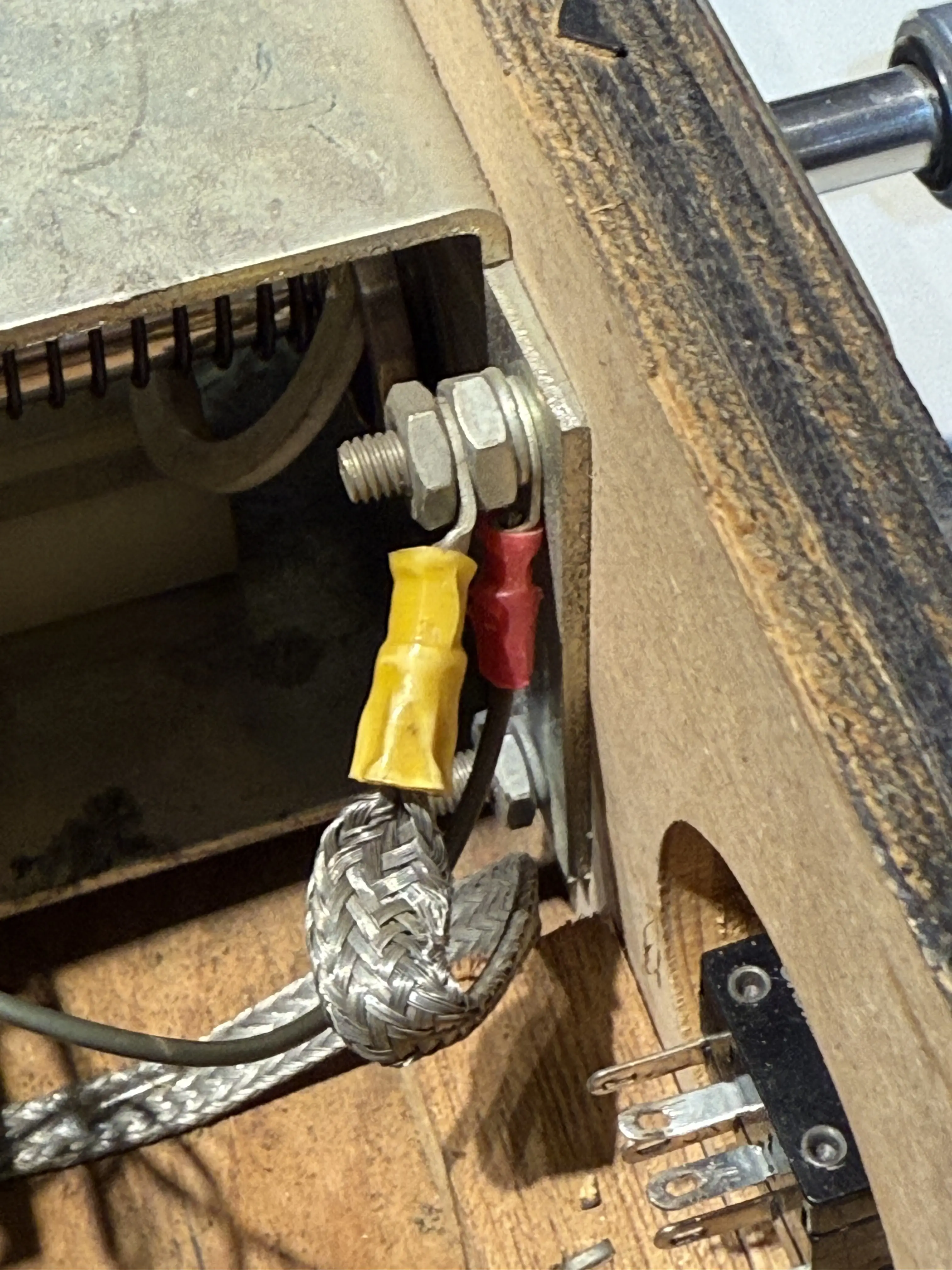

É possível observar, no plunger, a presença do sensor óptico – é a peça vermelha que o marcador vai atingir no final do seu curso de impulsão. Havia também a presença residual de um pedaço quebrado da bucha plástica que dá acabamento às extremidades do mecanismo.

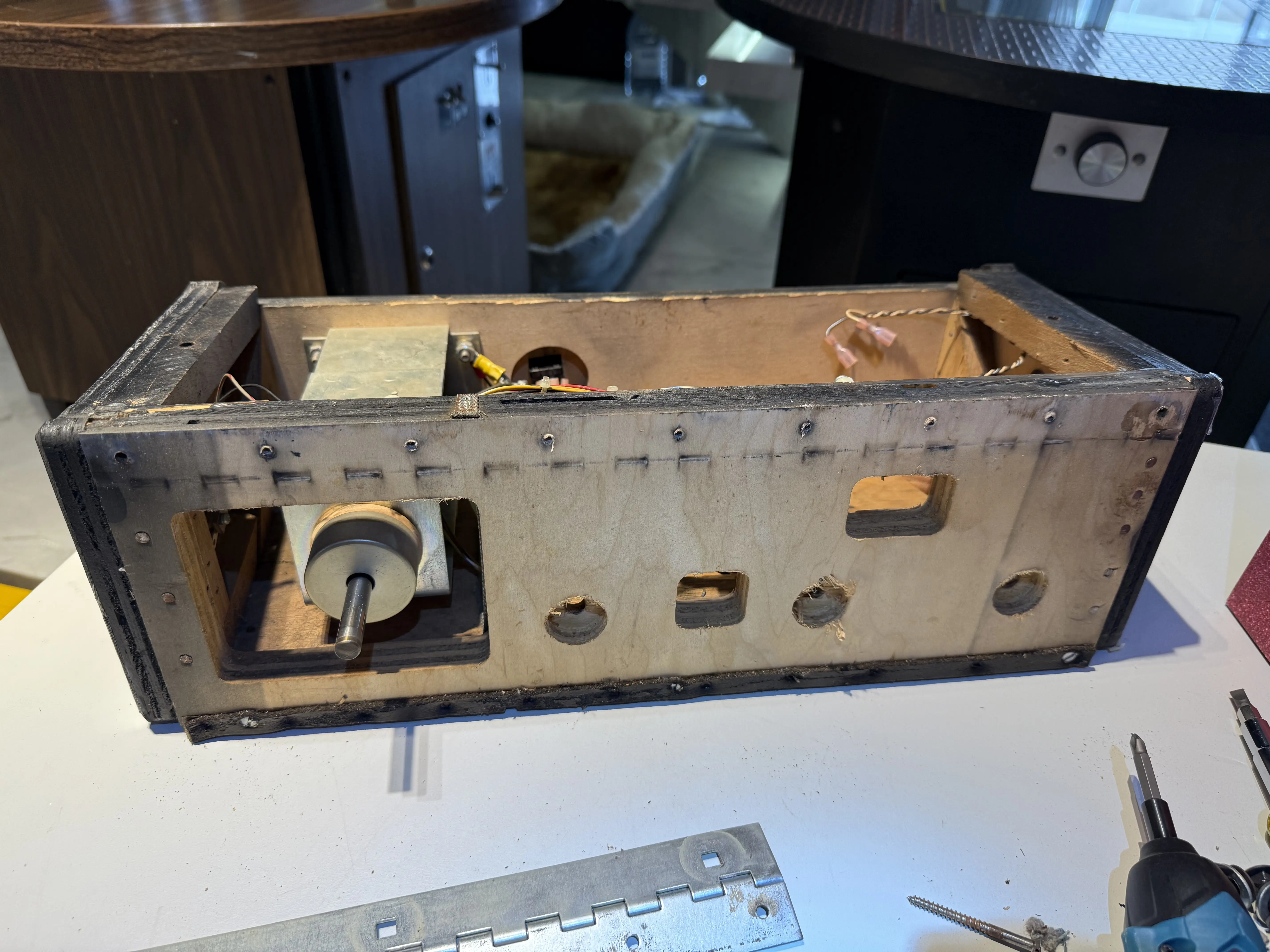

Eu ainda teria pela frente o trabalho de desmontar o plunger em todos os seus pedaços, com o objetivo de polir ou cromar novamente as partes visíveis e chegar a um nível de excelência em acabamento.
