Video Pinball #19: Solução Inusitada na LED Board

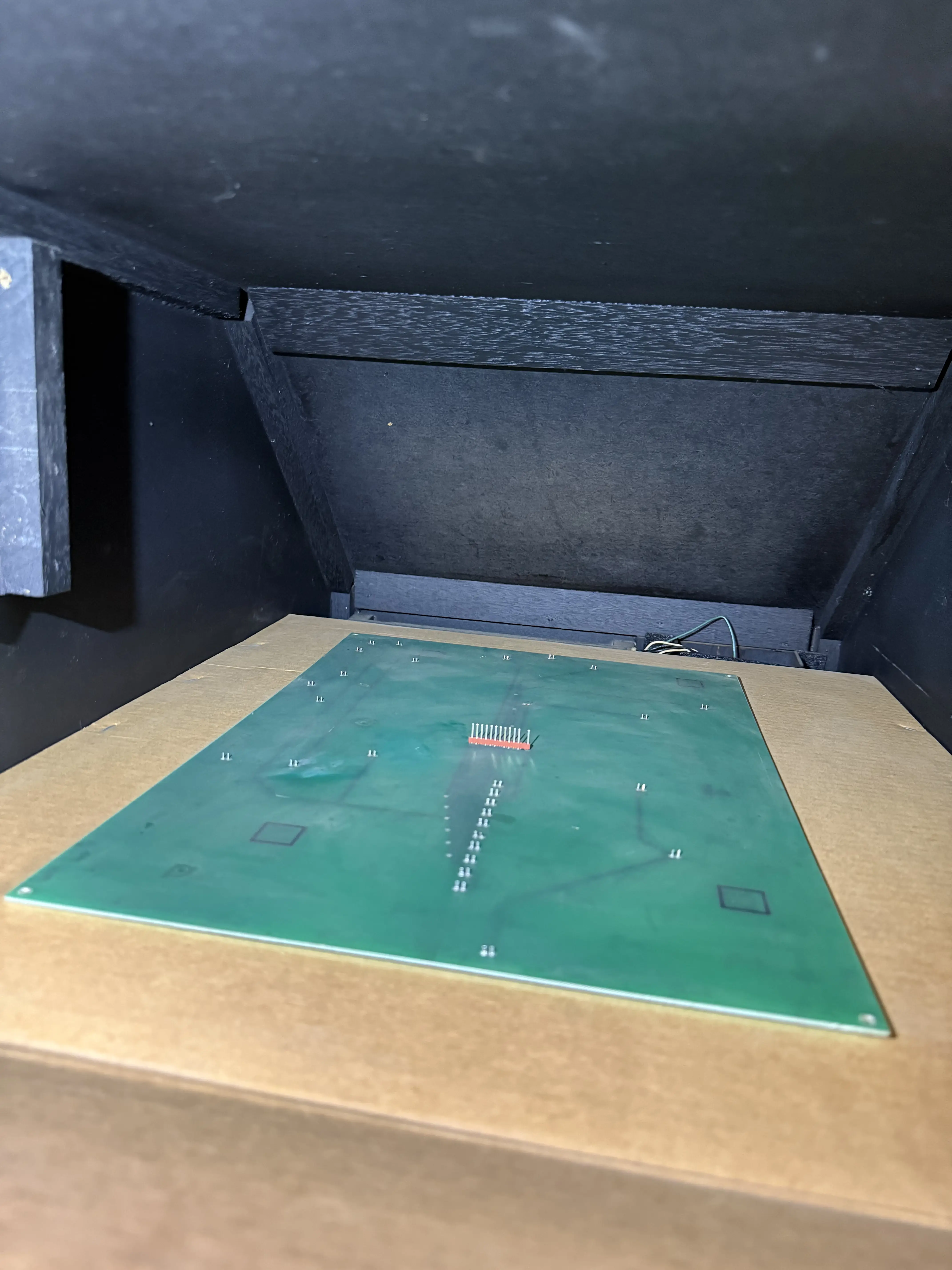

O arcade Video Pinball, da Atari, possui uma placa com diversos LEDs que interagem diretamente com o playfield. Instalada na parte superior, atrás da lâmpada fluorescente do marquee, ela atravessa o playfield, que está na parte de baixo, inserindo os LEDs em aberturas.
Esta placa é chamada de Playfield PCB, mas eu prefiro utilizar a nomenclatura LED Board.
Após a remontagem do gabinete, eu percebi que alguns LEDs desta placa não estavam avançando muito sobre o playfield, prejudicando a iluminação durante o jogo.
Esta placa, originalmente, é fixada através de pinos plásticos. Porém, estamos falando de um gabinete com 50 anos de uso e não seria de se estranhar se algum restaurador tivesse utilizado cola ou fita dupla face para mantê-la mais bem aderida. Eu tentei puxá-la e tive a impressão de que estava agindo diretamente sobre o papelão.

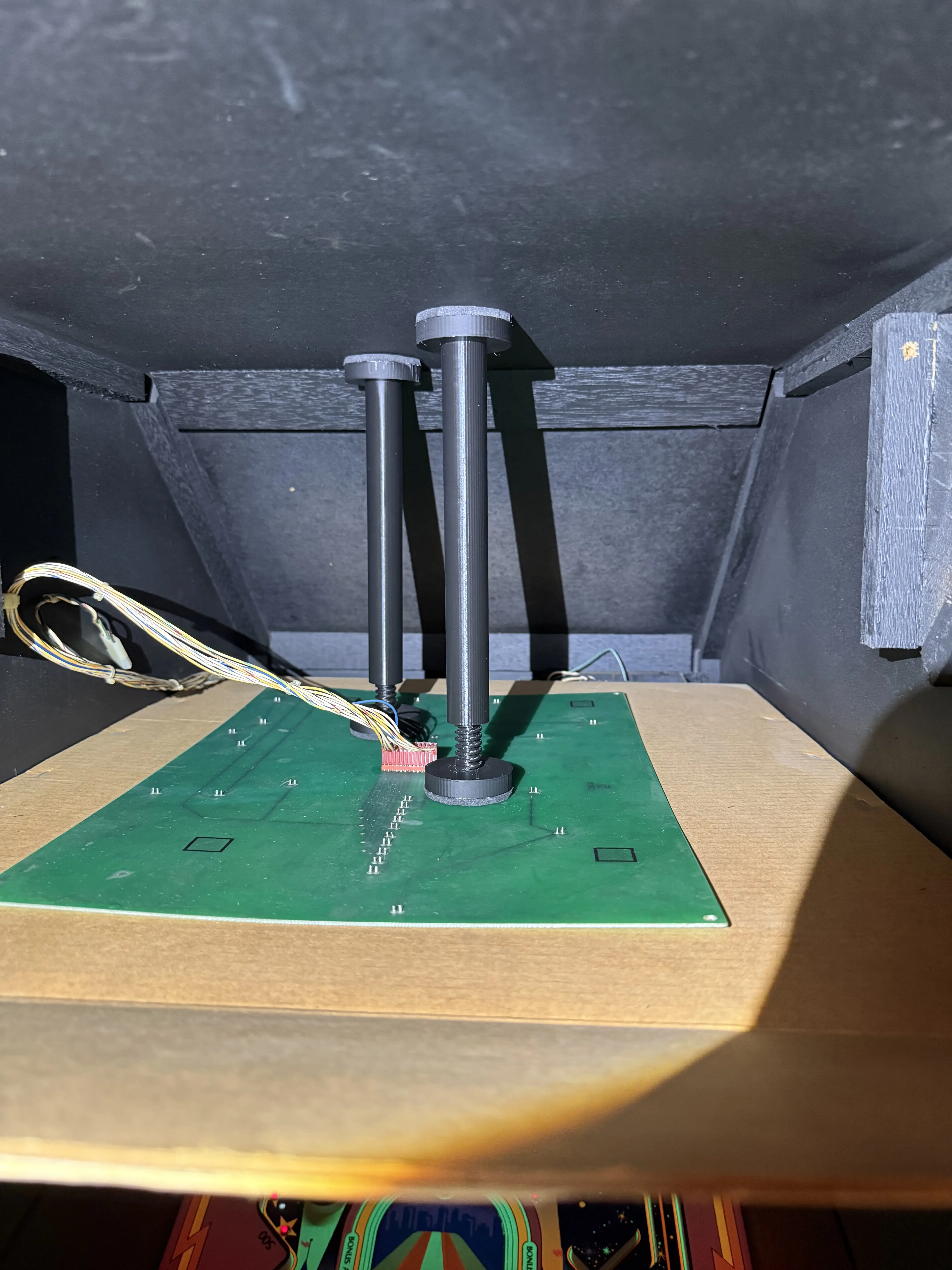

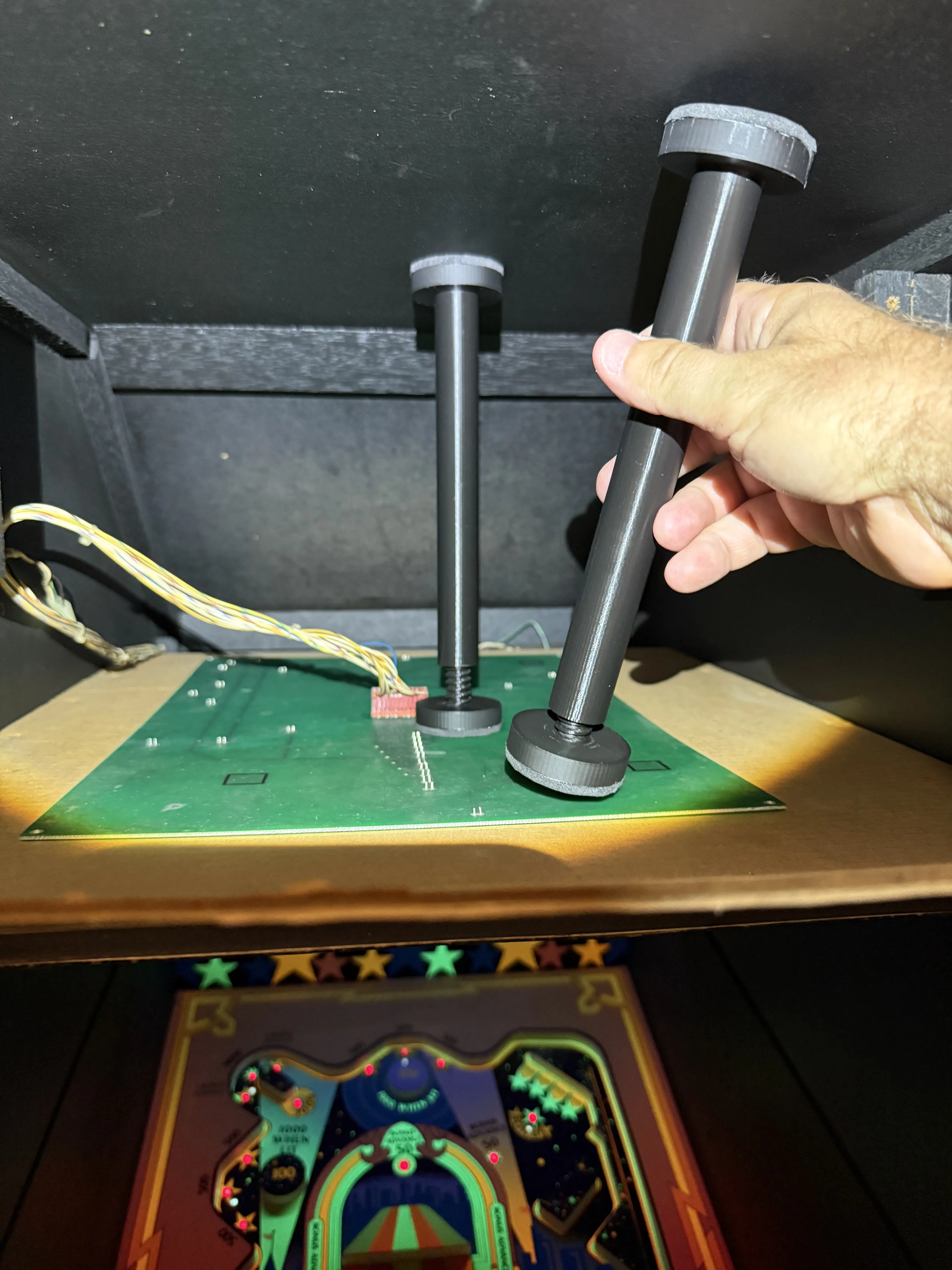

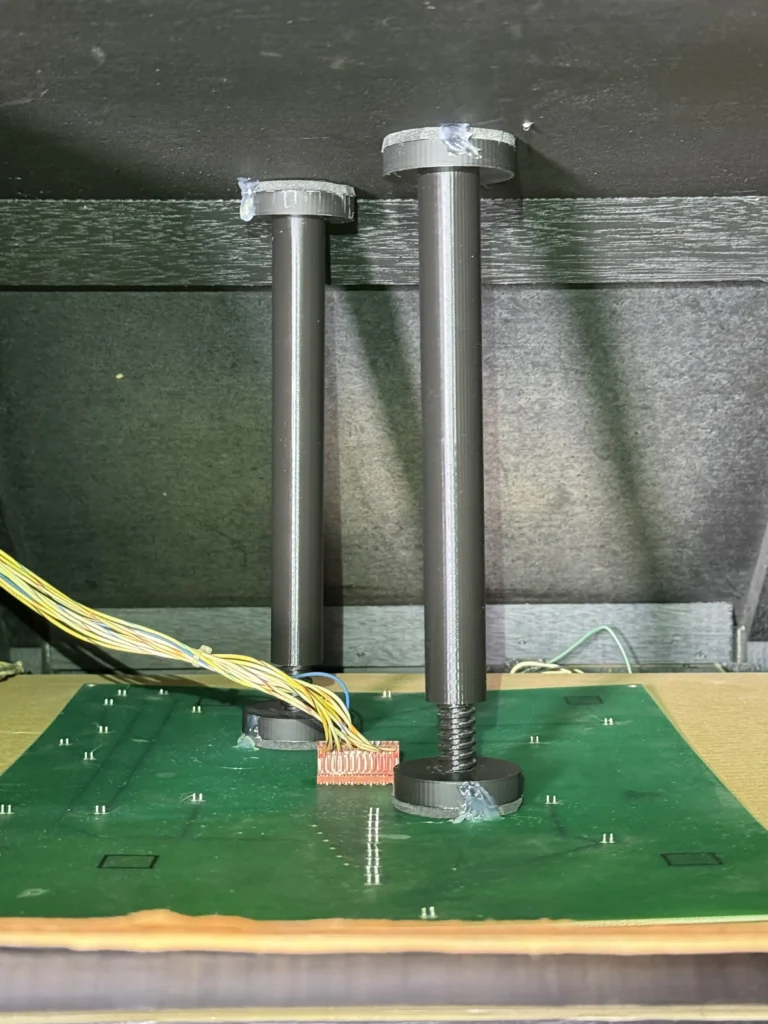

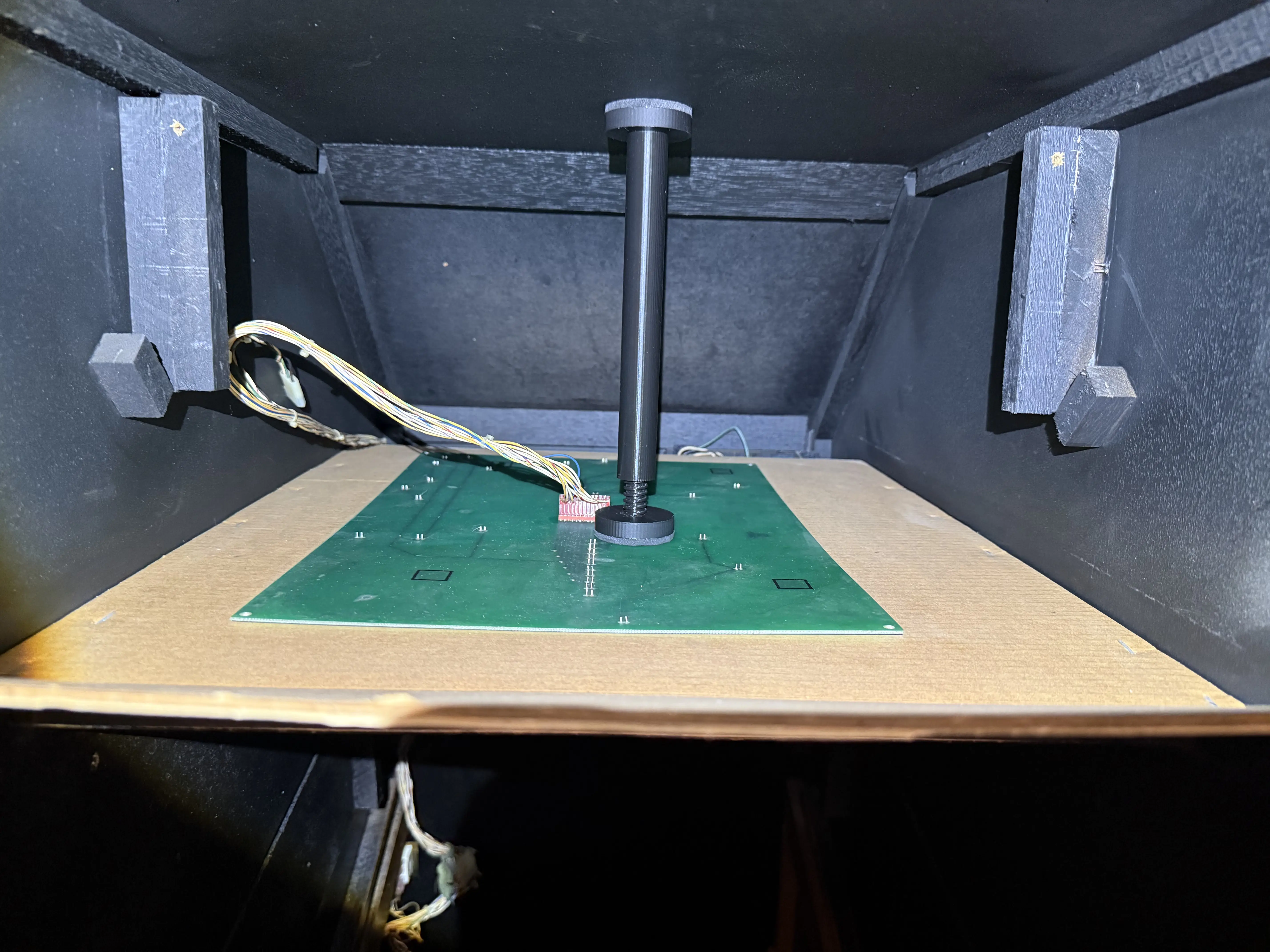

Era possível facilmente empurrar os LEDs com as mãos para perceber a diferença, e foi aí que tive uma ideia: por que não adaptar barras de torsão sobre ela? Seria uma espécie de “gambiarra” feita para evitar o uso de cola e preservar o papelão do playfield. Foi então que dei essa ideia ao Paulo, da Magic Hologram, e o resultado foi este:

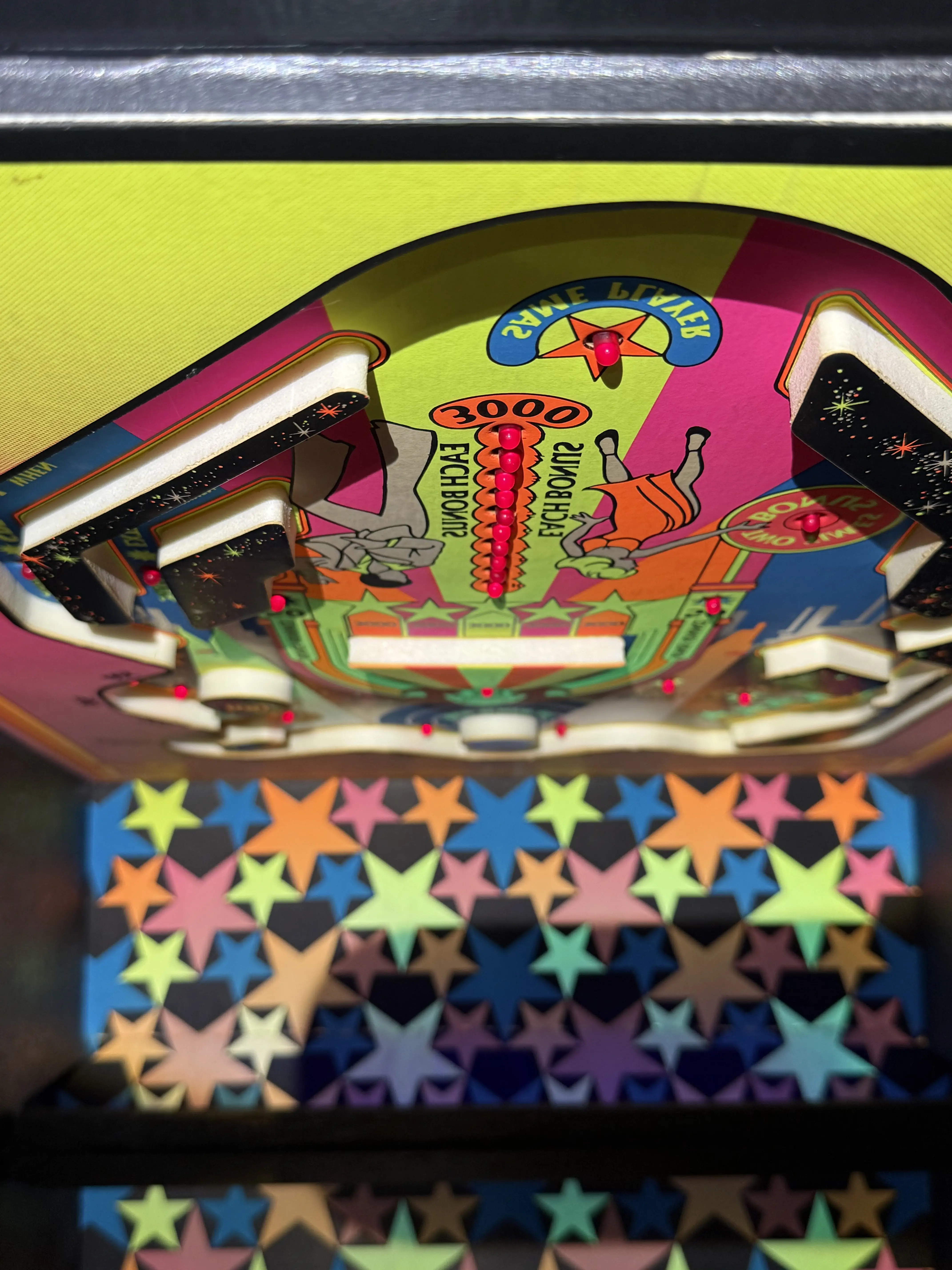

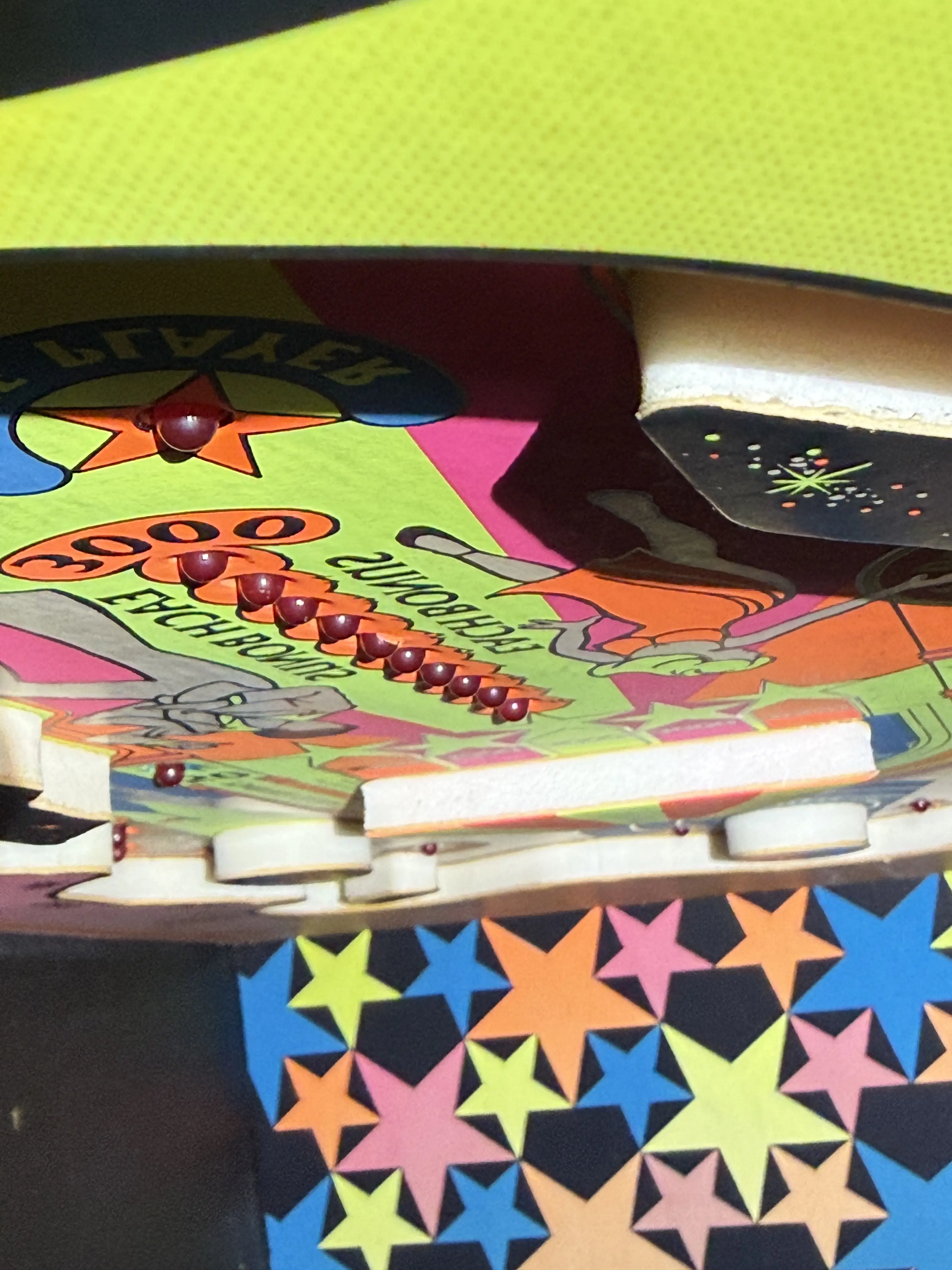

Resultado – os LEDs ficaram saltados:

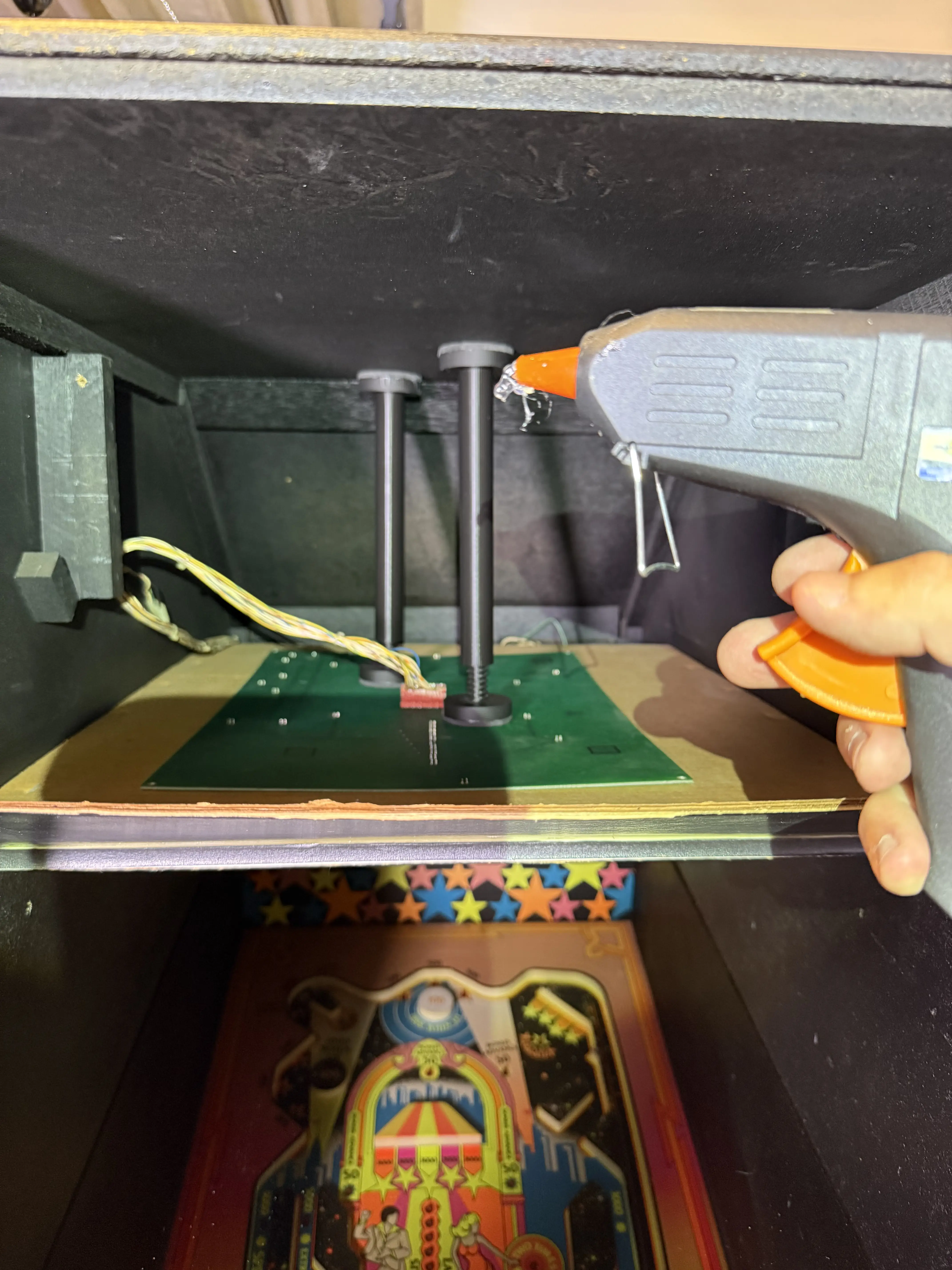

O toque final, para evitar que a barra perdesse o torque, foi uma aplicação de cola quente:
Reinserção do Espelho

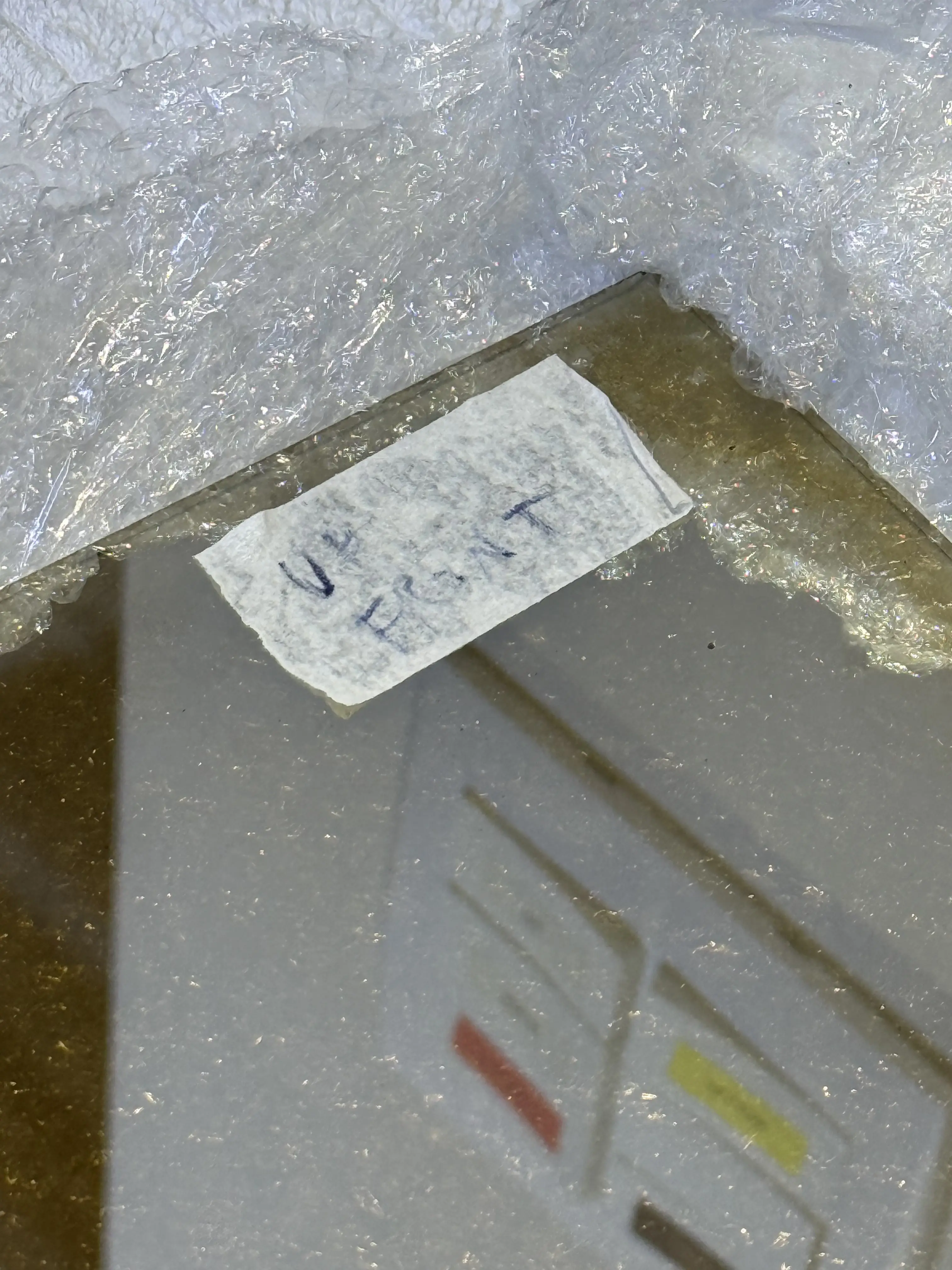

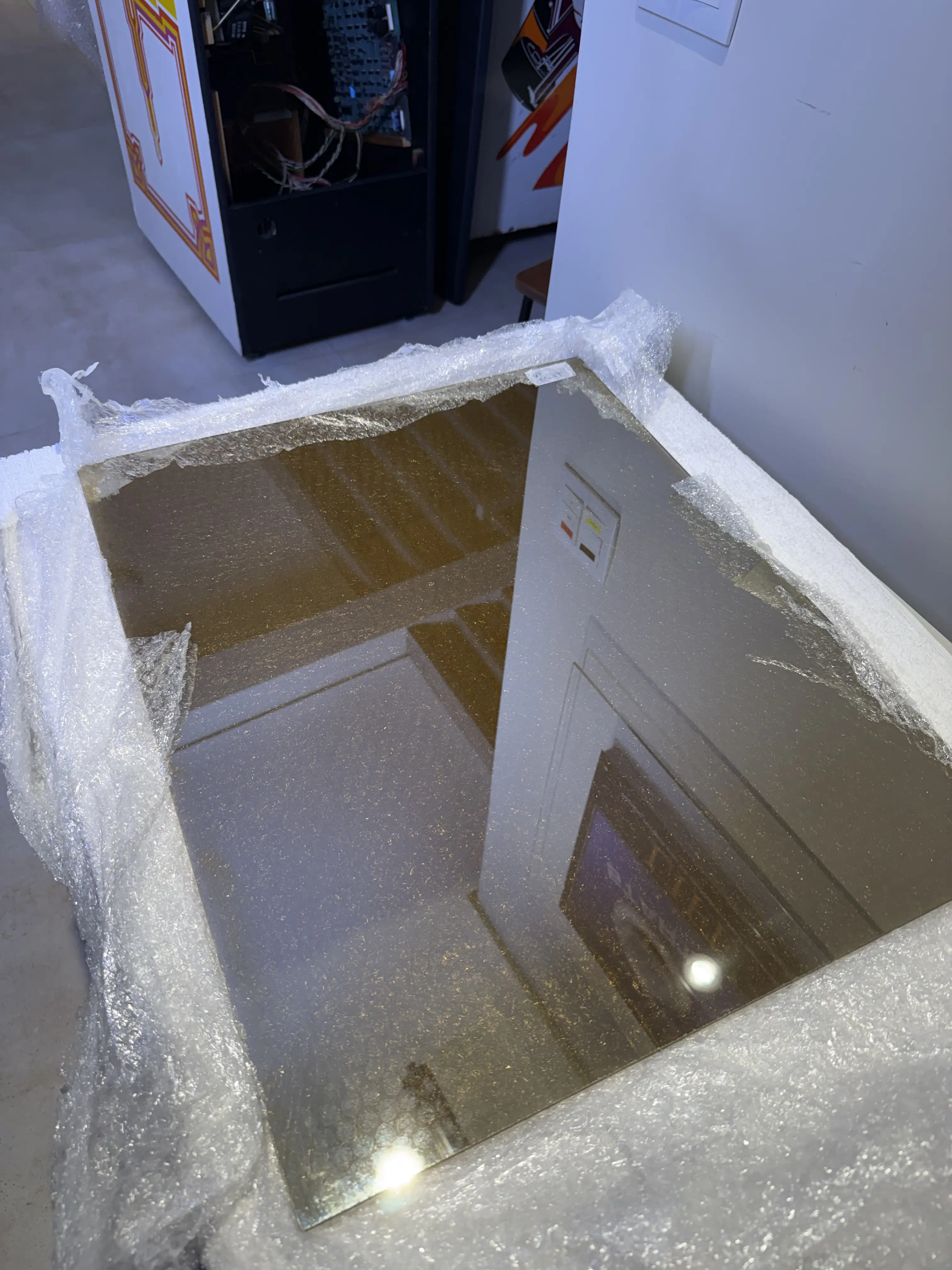

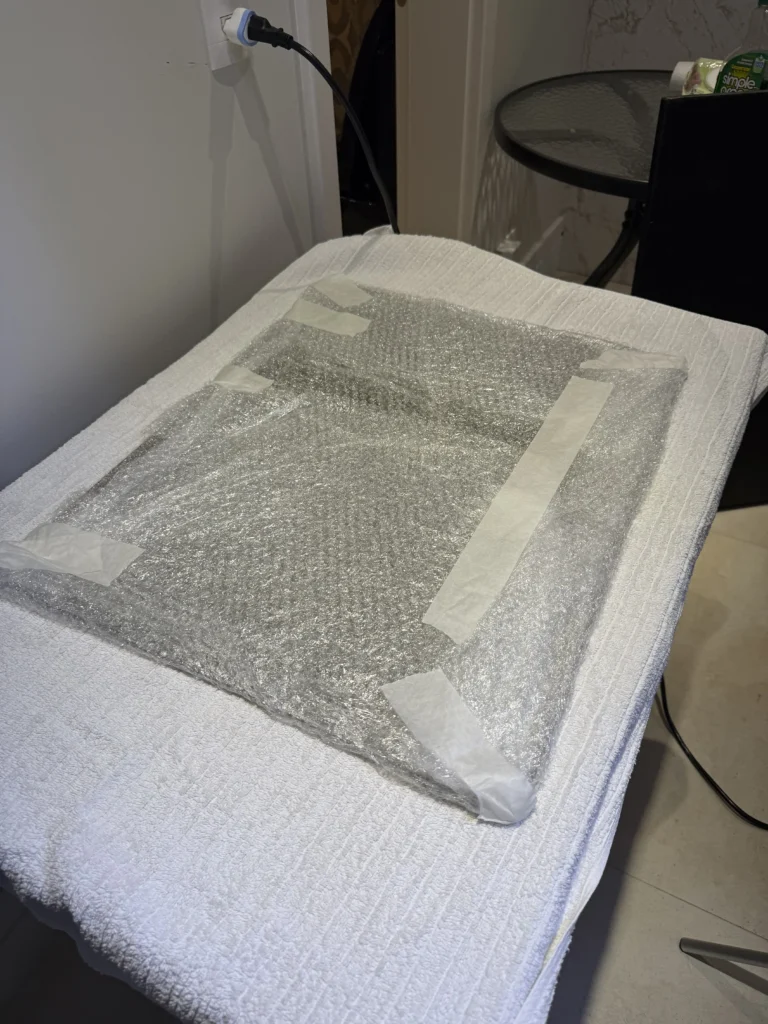

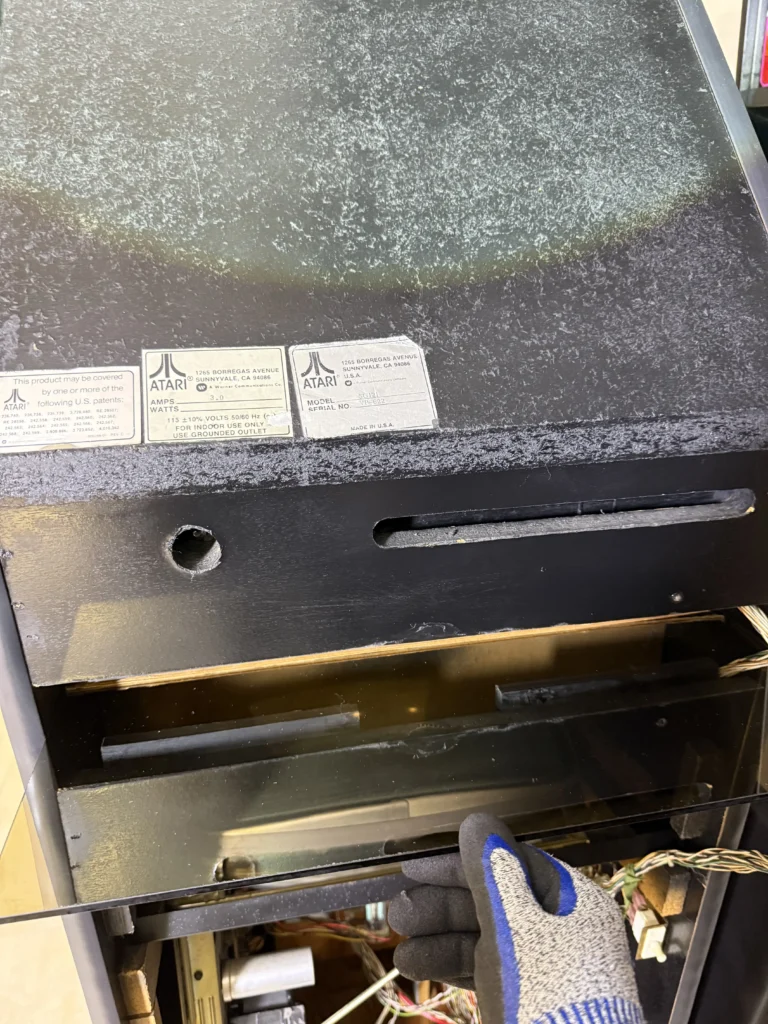

Considerando que o monitor já estava instalado e a questão dos LEDs havia sido resolvida, procedi com a instalação do espelho. Ao retirá-lo do arcade, eu havia feito a marcação do lado correto para evitar a inversão da camada de revestimento.

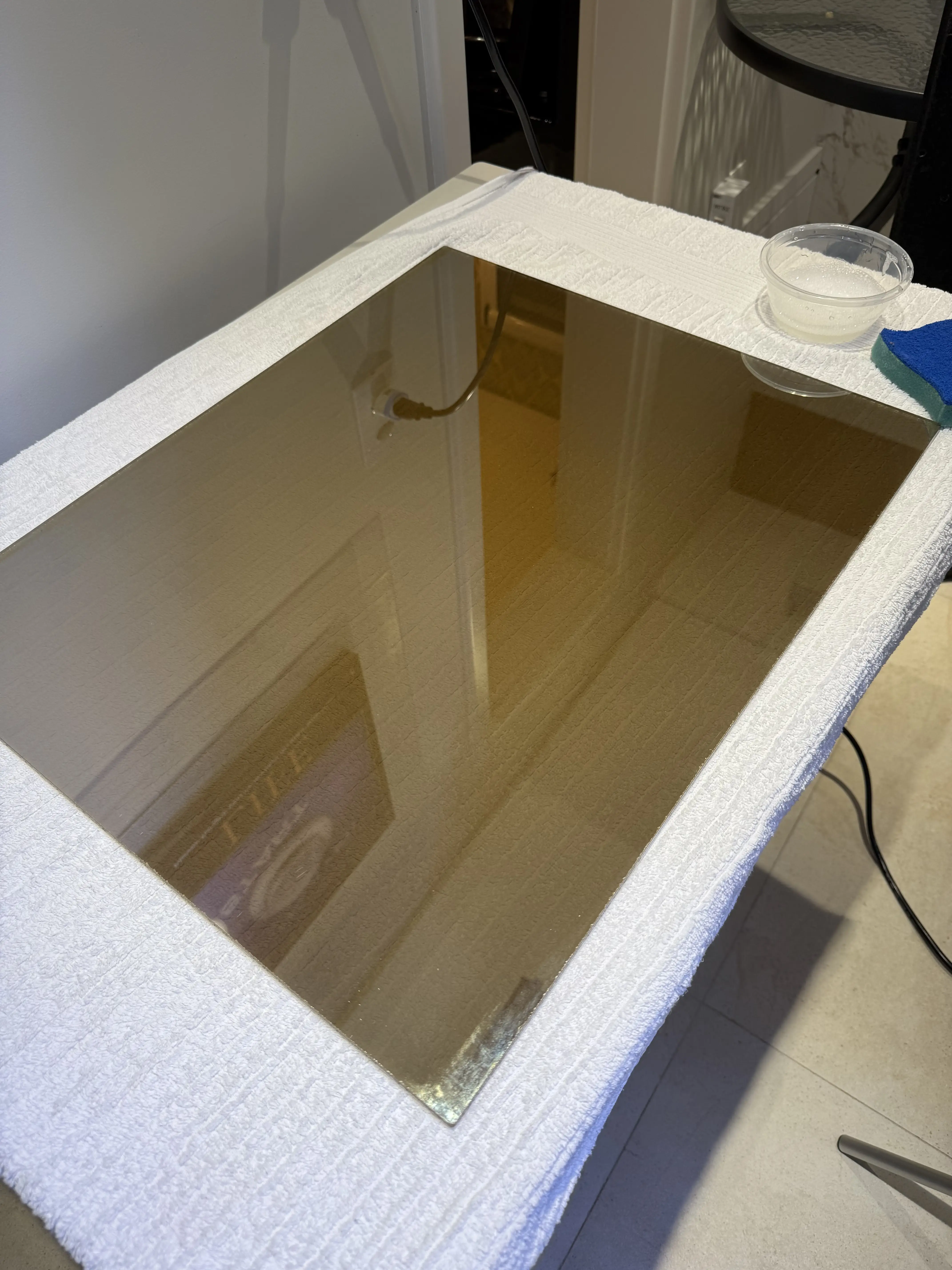

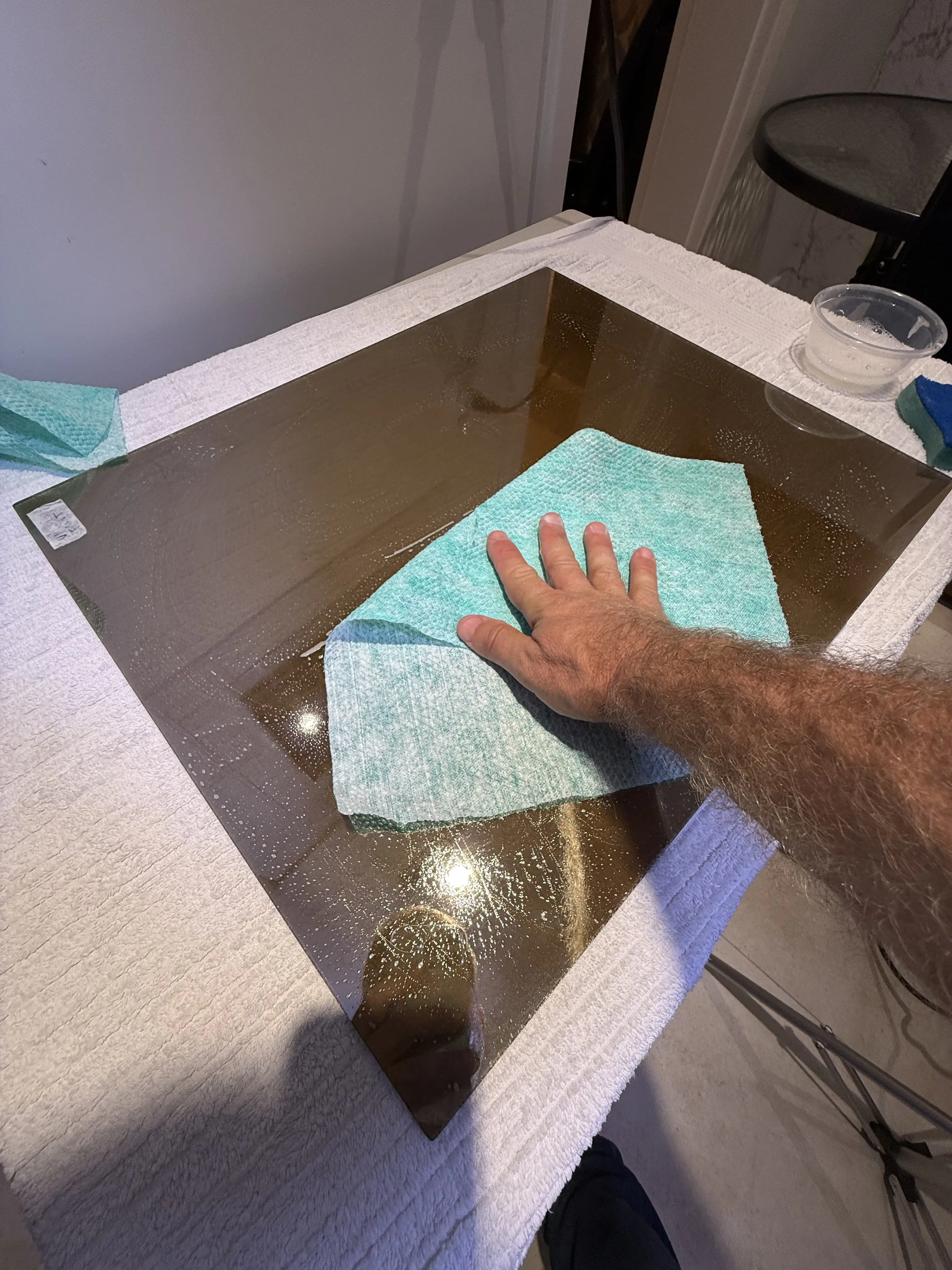

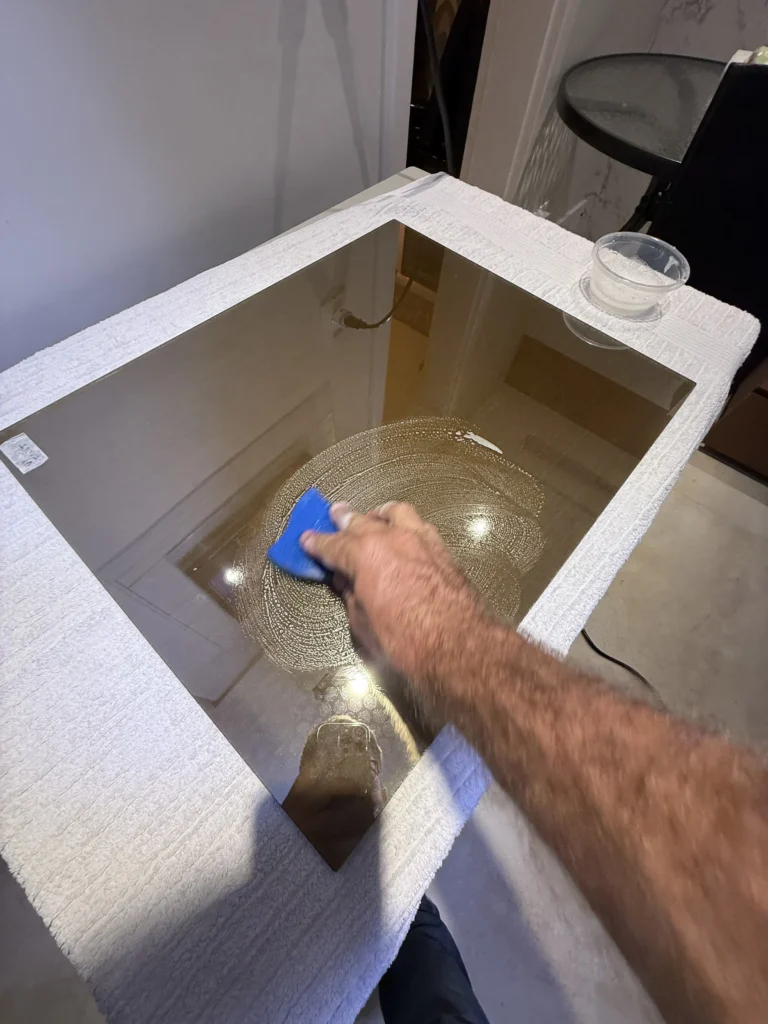

Antes de inserir qualquer peça de vidro ou espelho, é importante sempre tirar as marcas de mãos e gordura. A melhor solução é utilizar uma esponja que não esteja contaminada com sujeira, separada apenas para o arcade, com detergente comum e limpeza feita por papel-toalha bem macio (não pano).

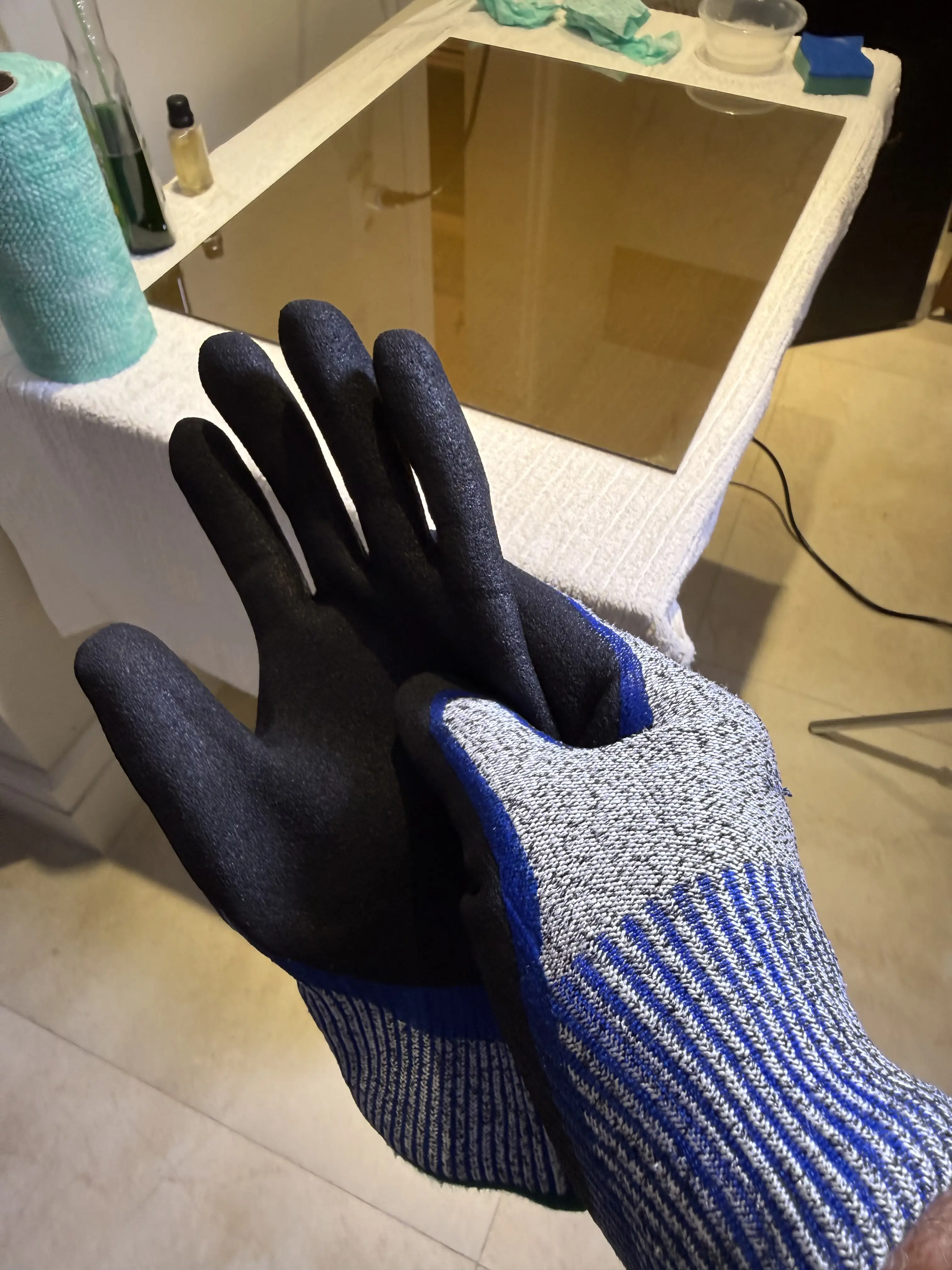

Para lidar com o espelho após limpo, utilizo este tipo de luva de eletricista. Ela é ótima para agarrar espelhos e vidros com firmeza e evita cortar as mãos.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: A Fantástica História por Trás do Arcade Video Pinball, 01 – Como Consegui um Gabinete de Video Pinball, 02 – Inspeção no Brasil: um Caos Completo, 03 – Reparo e Testes no Conjunto de Força, 04 – Testando o Monitor e a PCB, 05 – Reparo Simultâneo do Monitor e da PCB, 06 – Colocação de Pezinhos e Funcionamento do Marquee, 07 – Testes de Luz Negra e Limpeza do Espelho, 08 – Limpeza, Testes e Gameplay!, 09 – Desmontagem do Gabinete, 10 – Desmontagem do Painel de Controle, 11 – Restauração do Conjunto de Força e das Peças Metálicas, 12 – O Peculiar Processo de Lavagem do Chicote, 13 – Gabinete Restaurado, 14 – Painel de Controle: O Maior Desafio, 15 – Montagem: Conjunto de Força, 16 – Montagem: Painel de Controle, 17 – Coin Door, Coin Box e Chicote e 18 – Funcionamento da Eletrônica.
O próximo post é o 20 – Upgrade da Iluminação UV.
