Video Pinball #16: Montagem – Painel de Controle

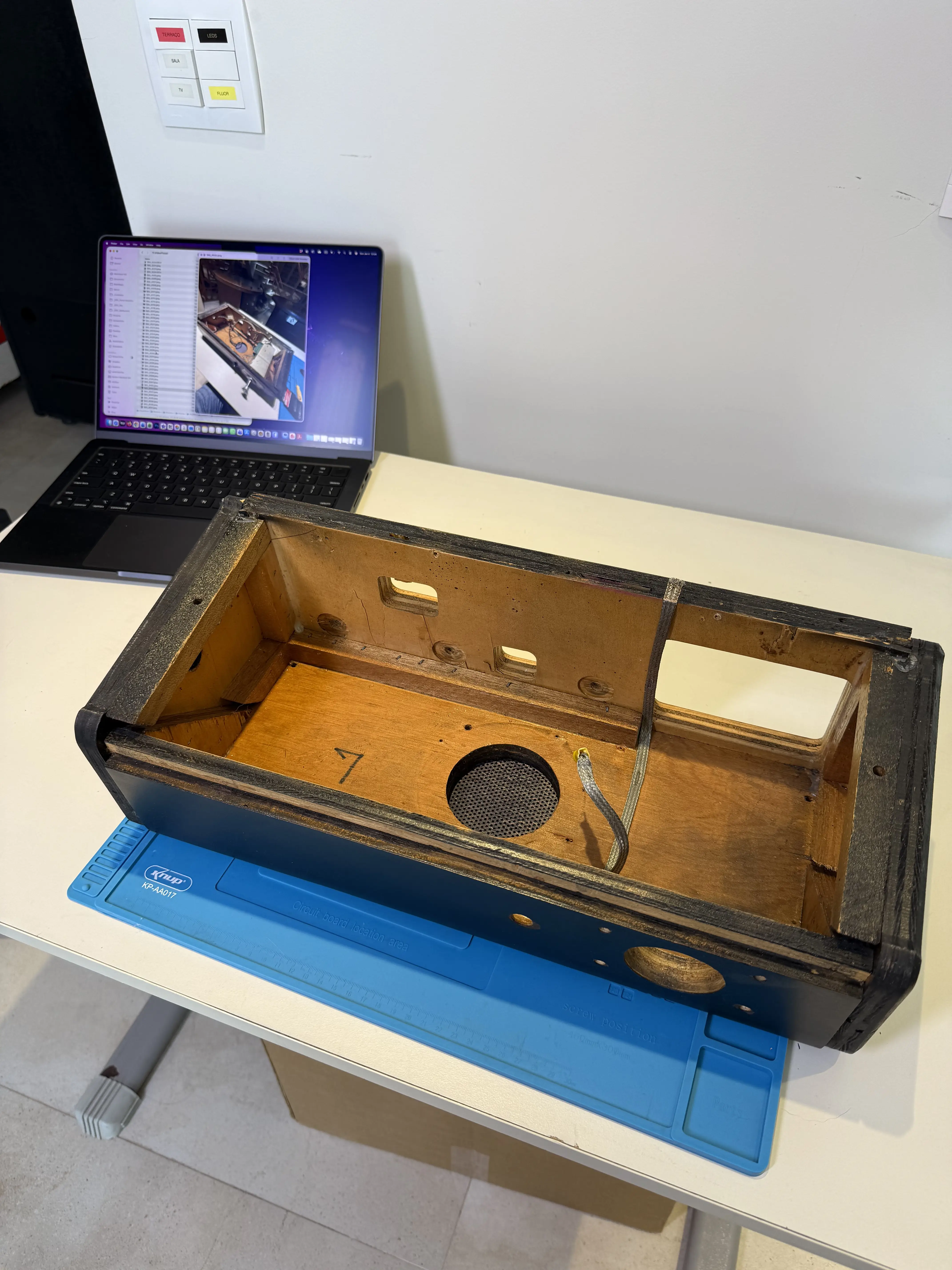

Finalmente, havia chegado a hora de remontar o control panel do arcade Video Pinball, da Atari. Após passar meses testando diferentes tipos de acabamento para as laterais plásticas, e sabendo que o mecanismo de encaixe do painel no gabinete tinha certa complexidade, era natural que eu estivesse ansioso para iniciar esta parte da restauração.
Certamente, seguir a documentação fotográfica, como de costume, seria fundamental nesta etapa:
Ainda como de costume, o DeoxIT foi passado em todos os conectores para favorecer o contato elétrico e prevenir oxidação.

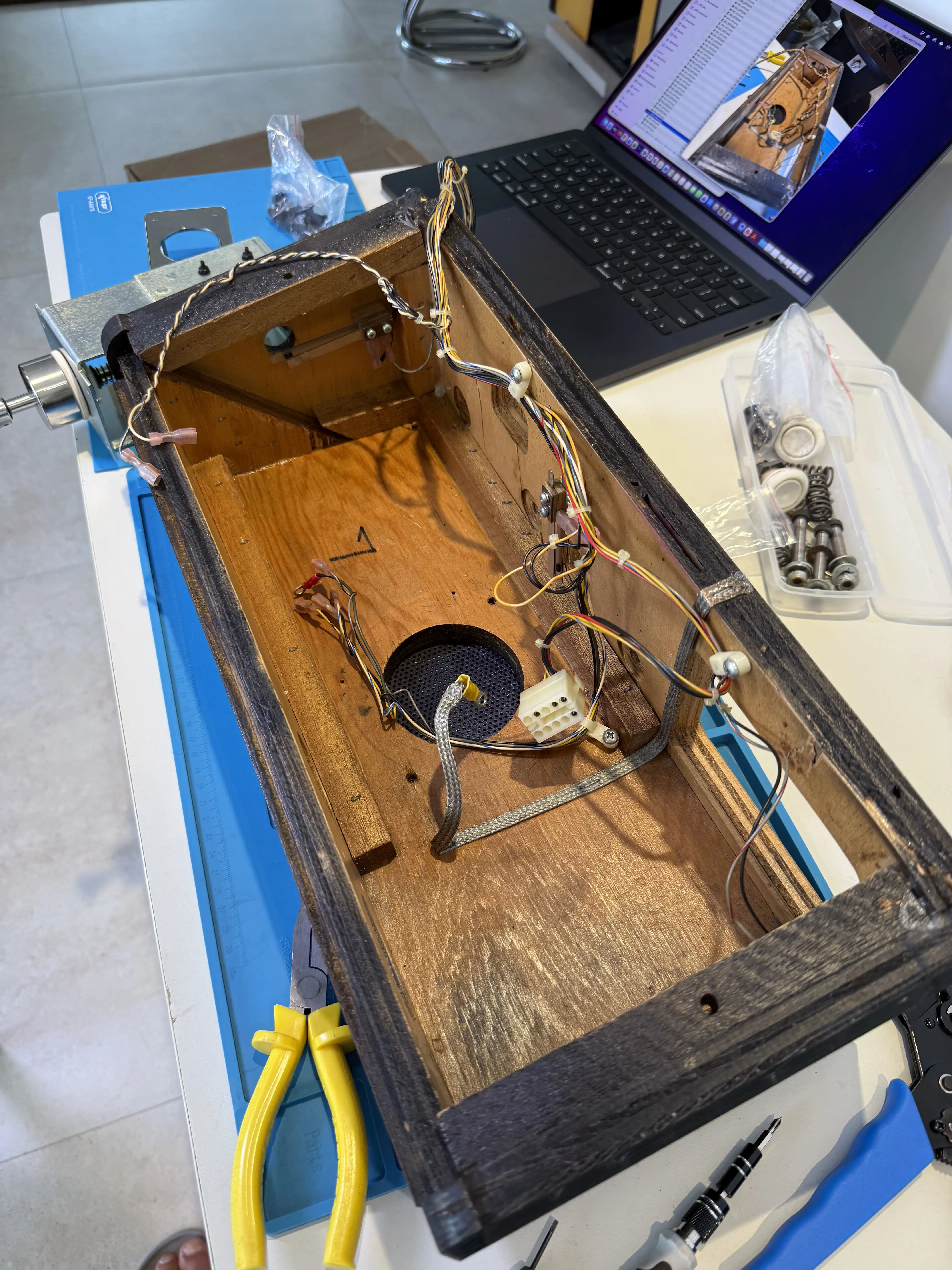

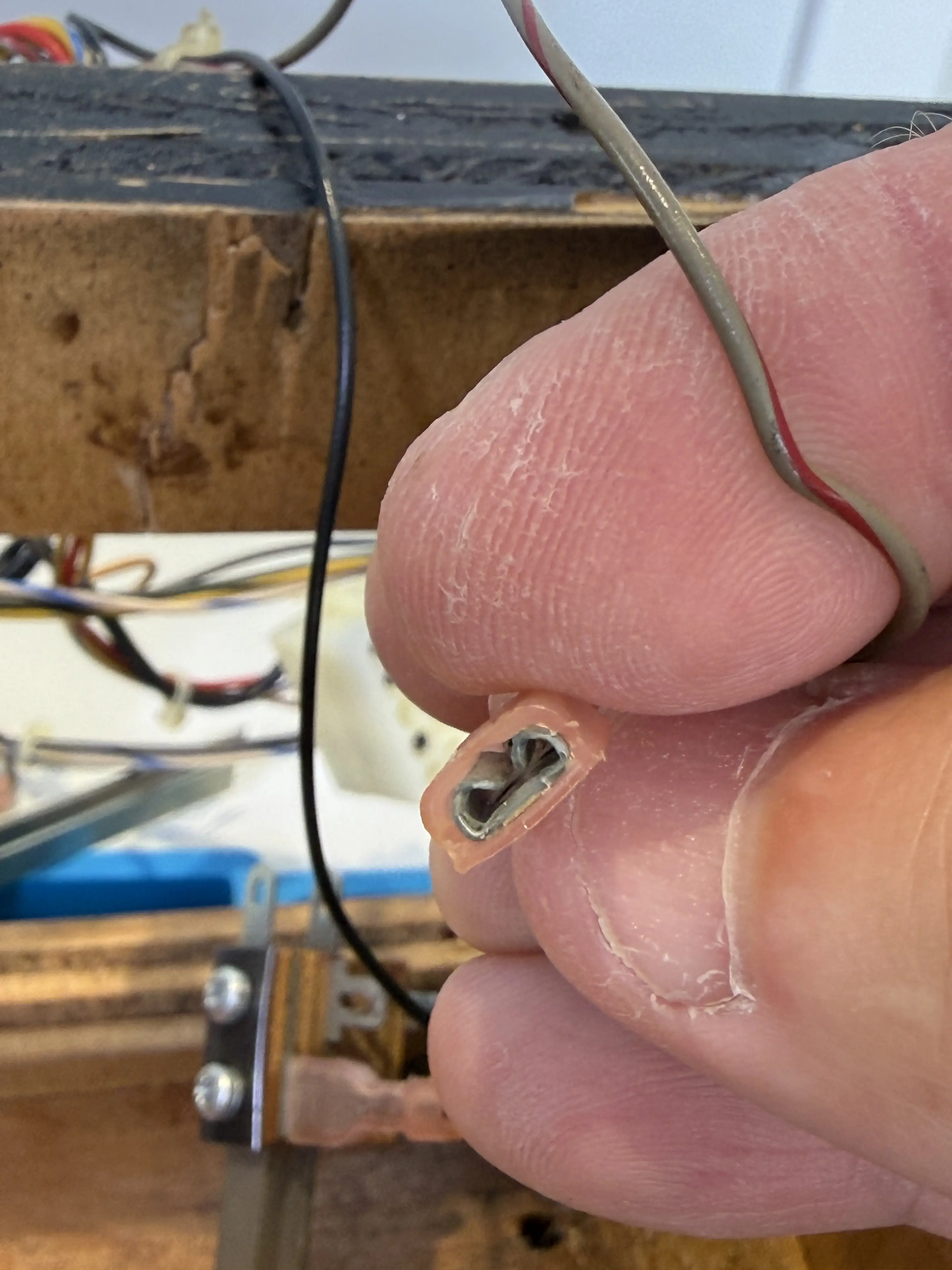

Em seguida, fiz a instalação do chicote do painel de controle, já deixando os conectores nos seus devidos lugares:

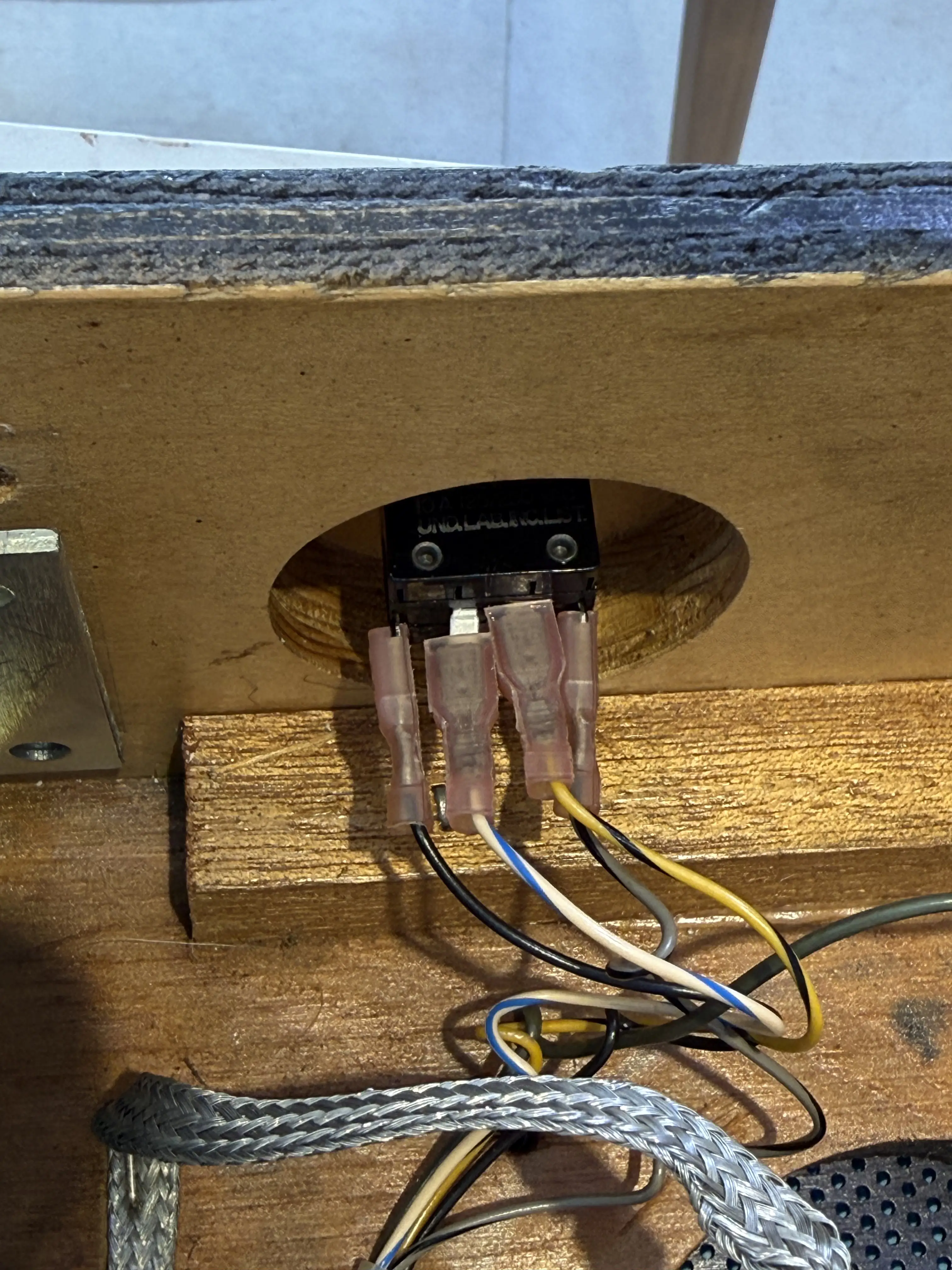

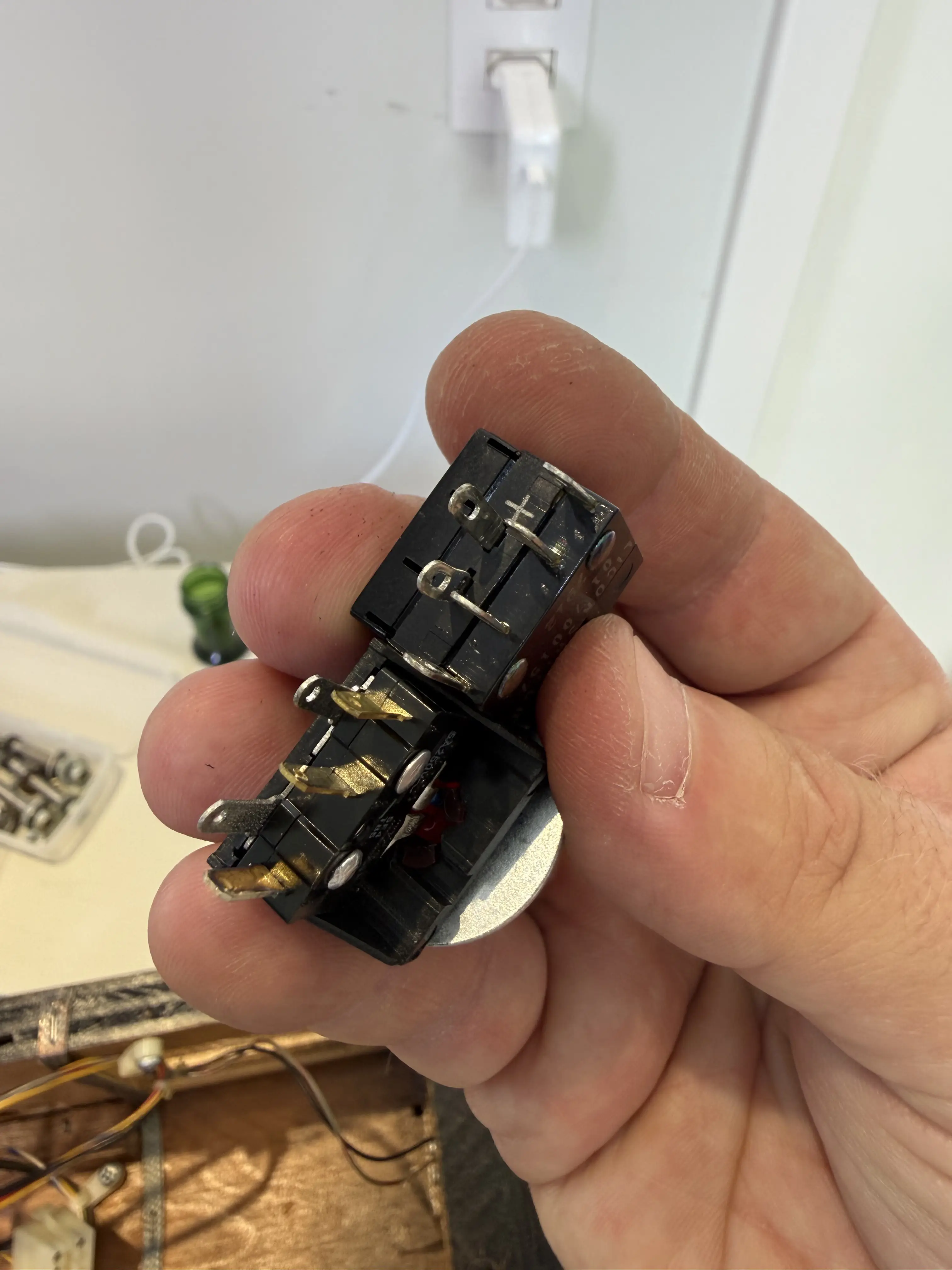

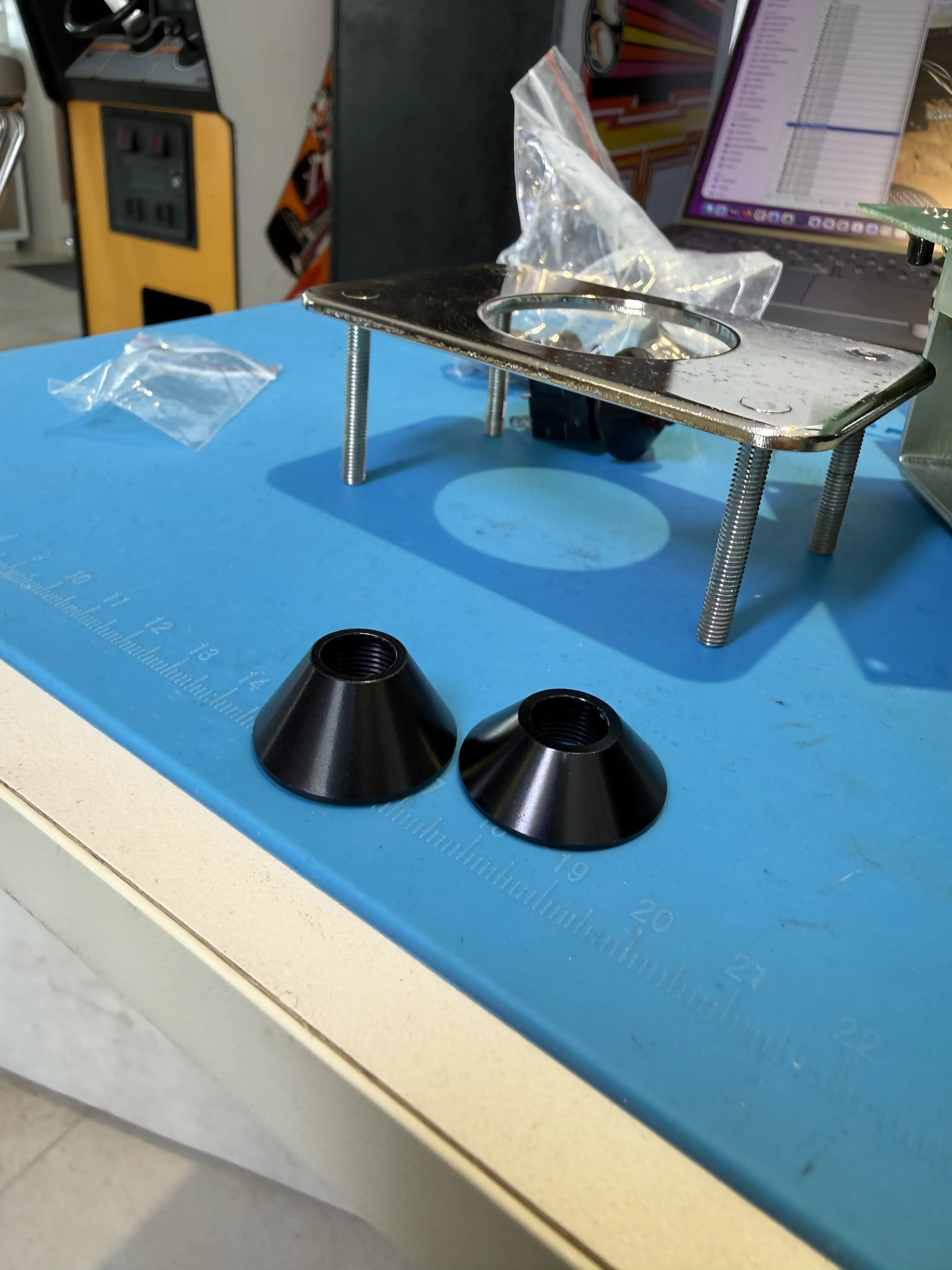

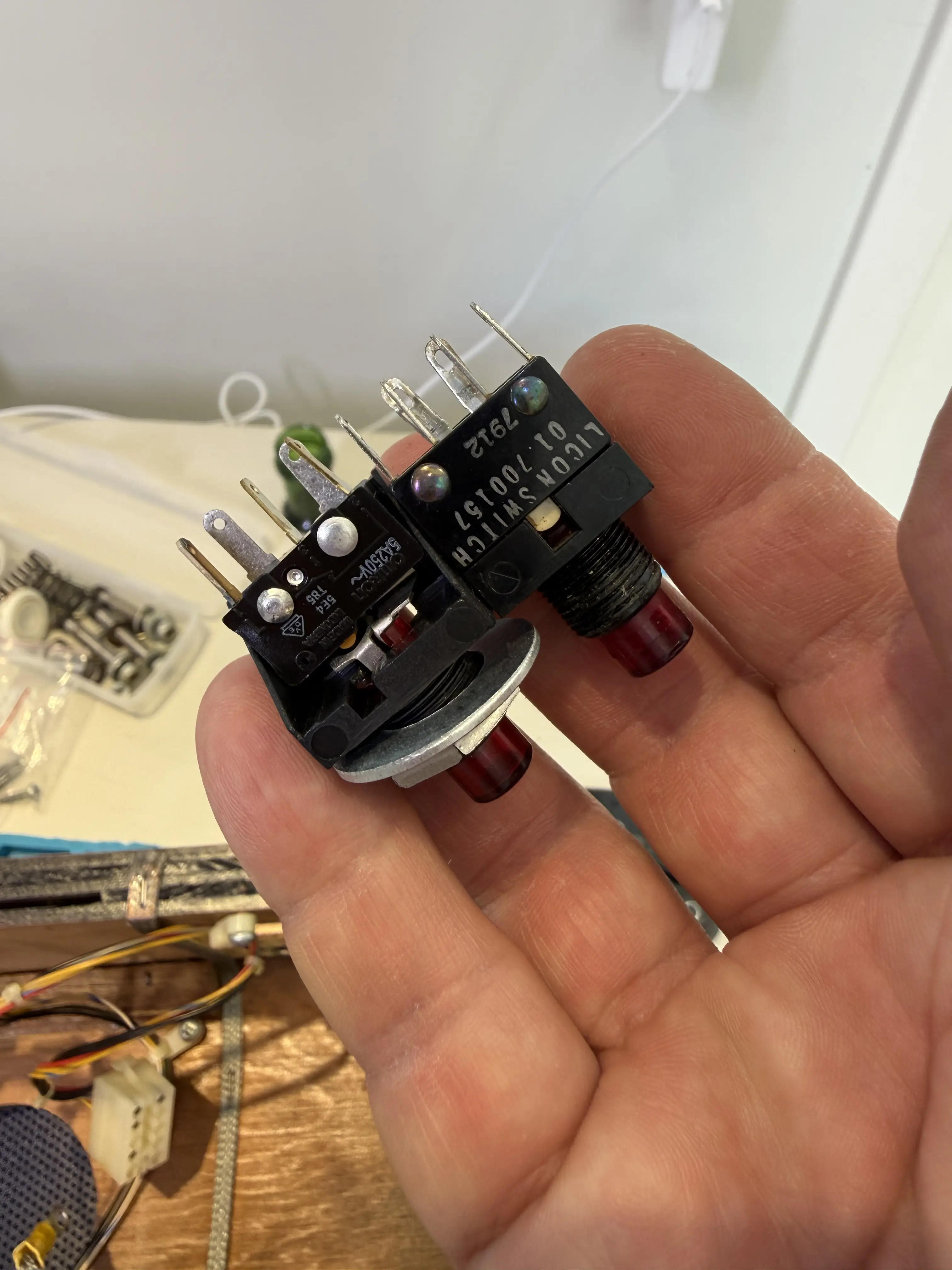

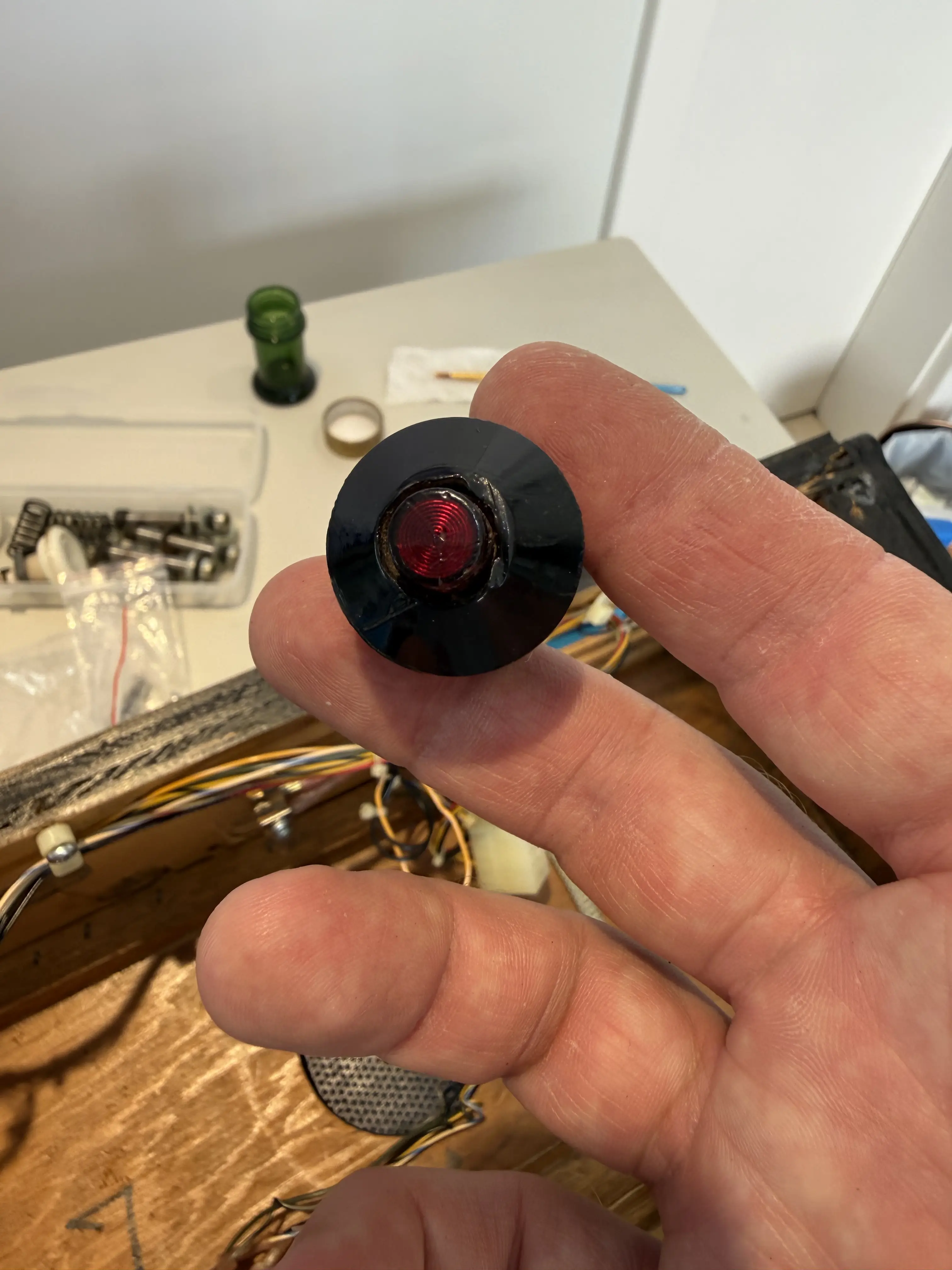

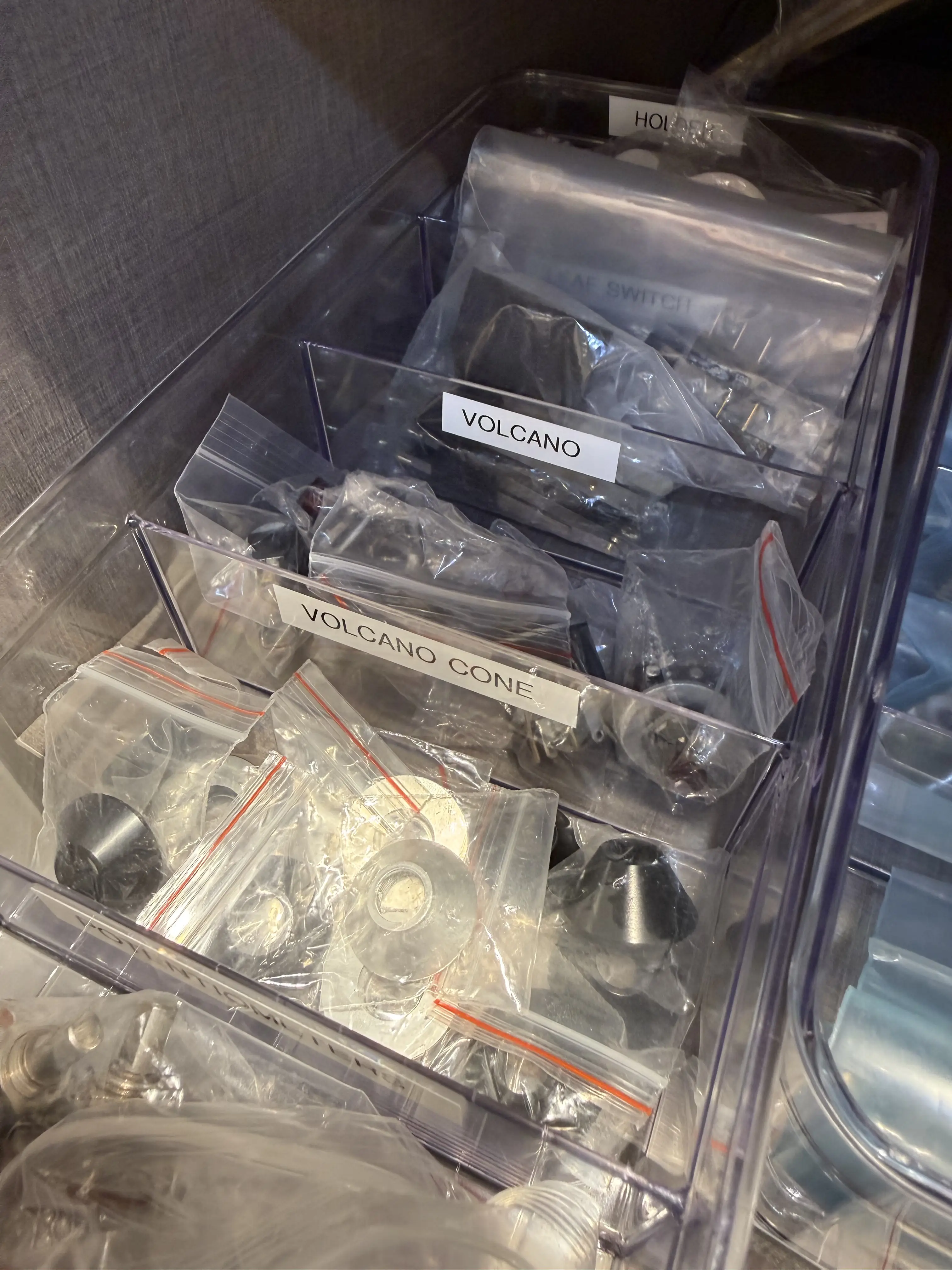

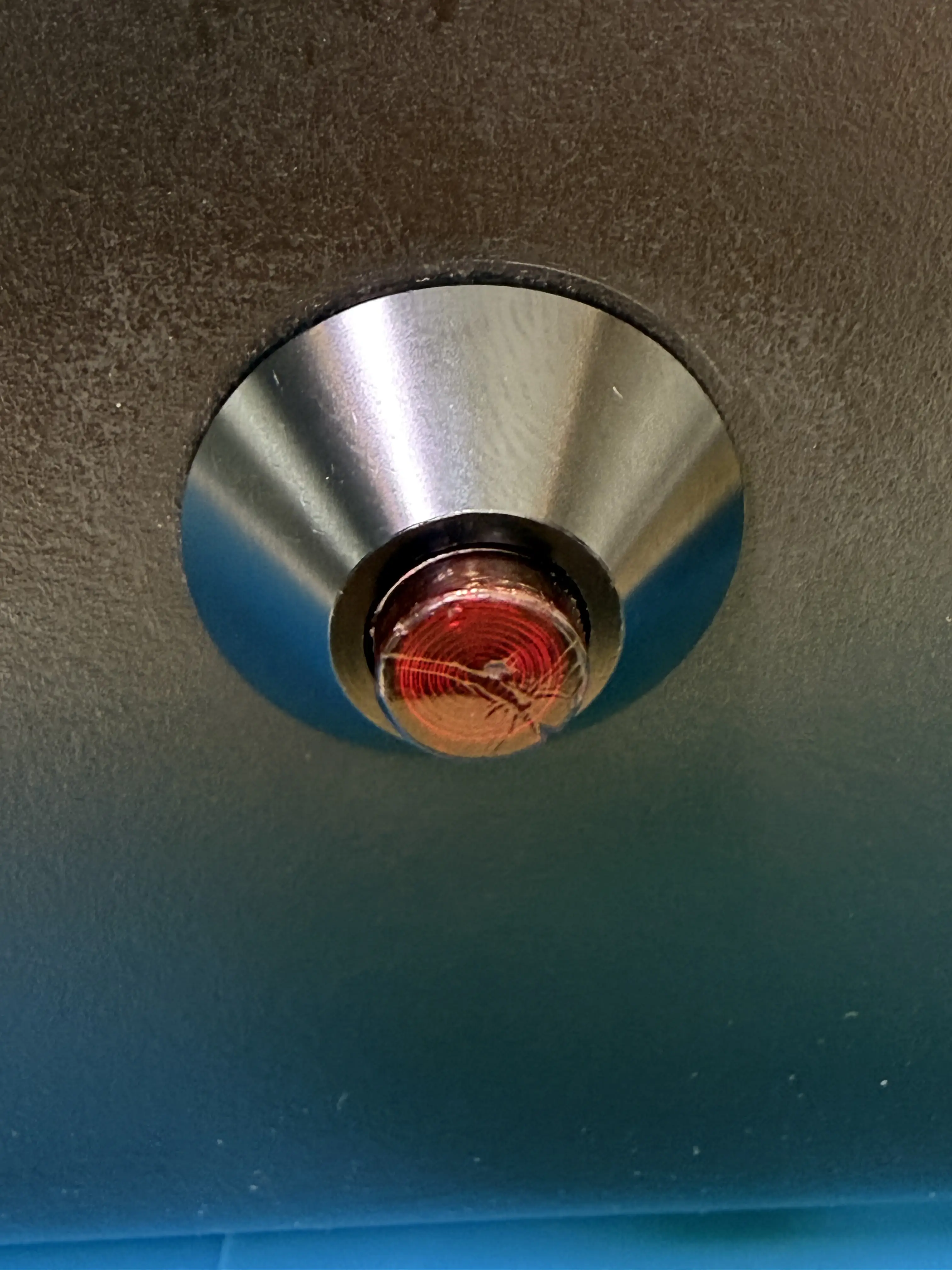

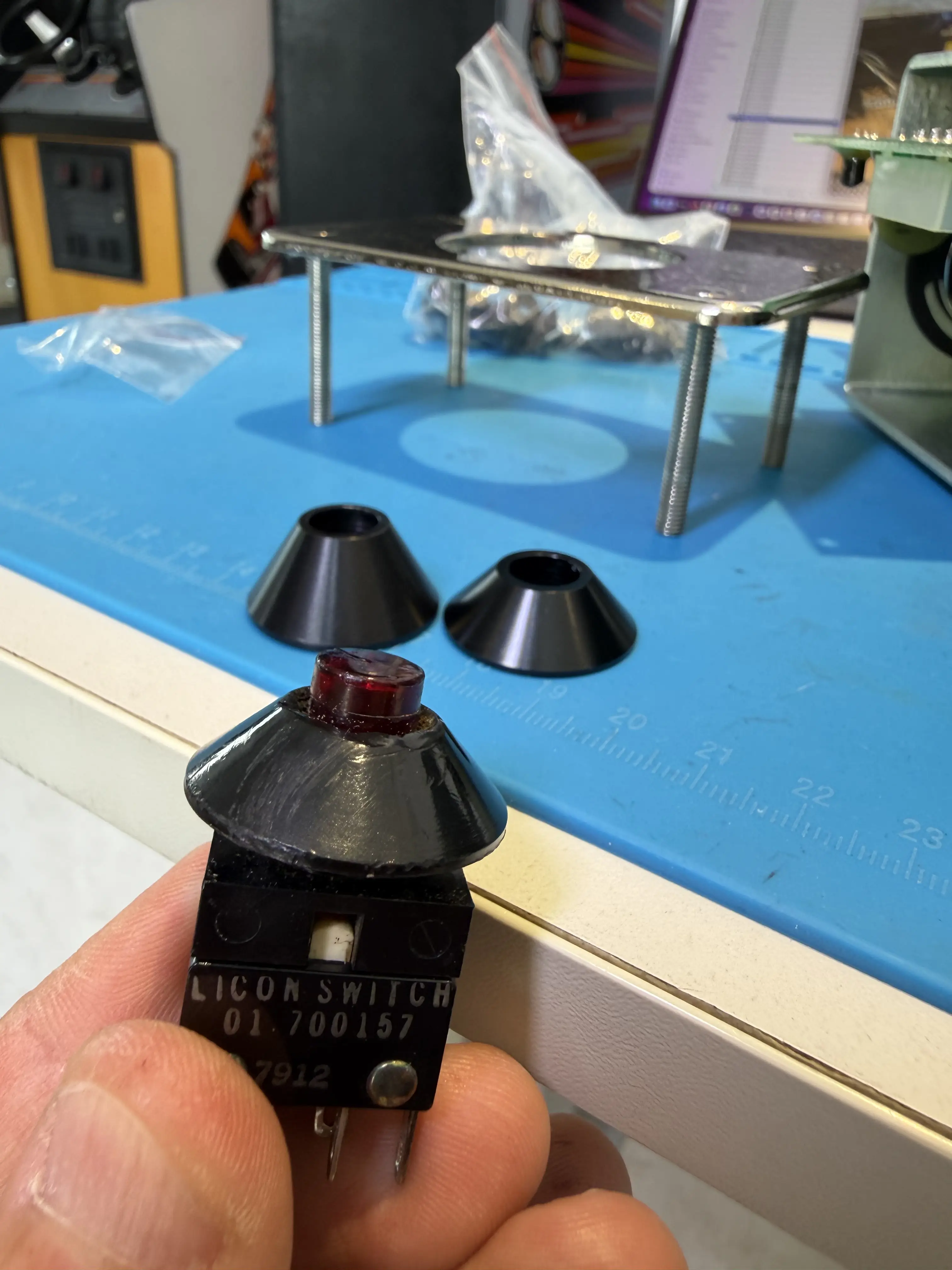

O volcano button de start estava bastante deteriorado, possivelmente queimado de cigarro. Existem dois tipos de bases para o volcano, a curta e a longa (short/tall), e duas cores, prata e preto. Este é um botão com base curta e, assim que a troquei, percebi que o próprio plástico do botão estava ligeiramente danificado. Porém, os volcanos novos que eu tenho em estoque possuem um terminal a menos do que o original do Video Pinball. Eu não quis pesquisar as diferenças entre os terminais e resolvi manter o mecanismo.

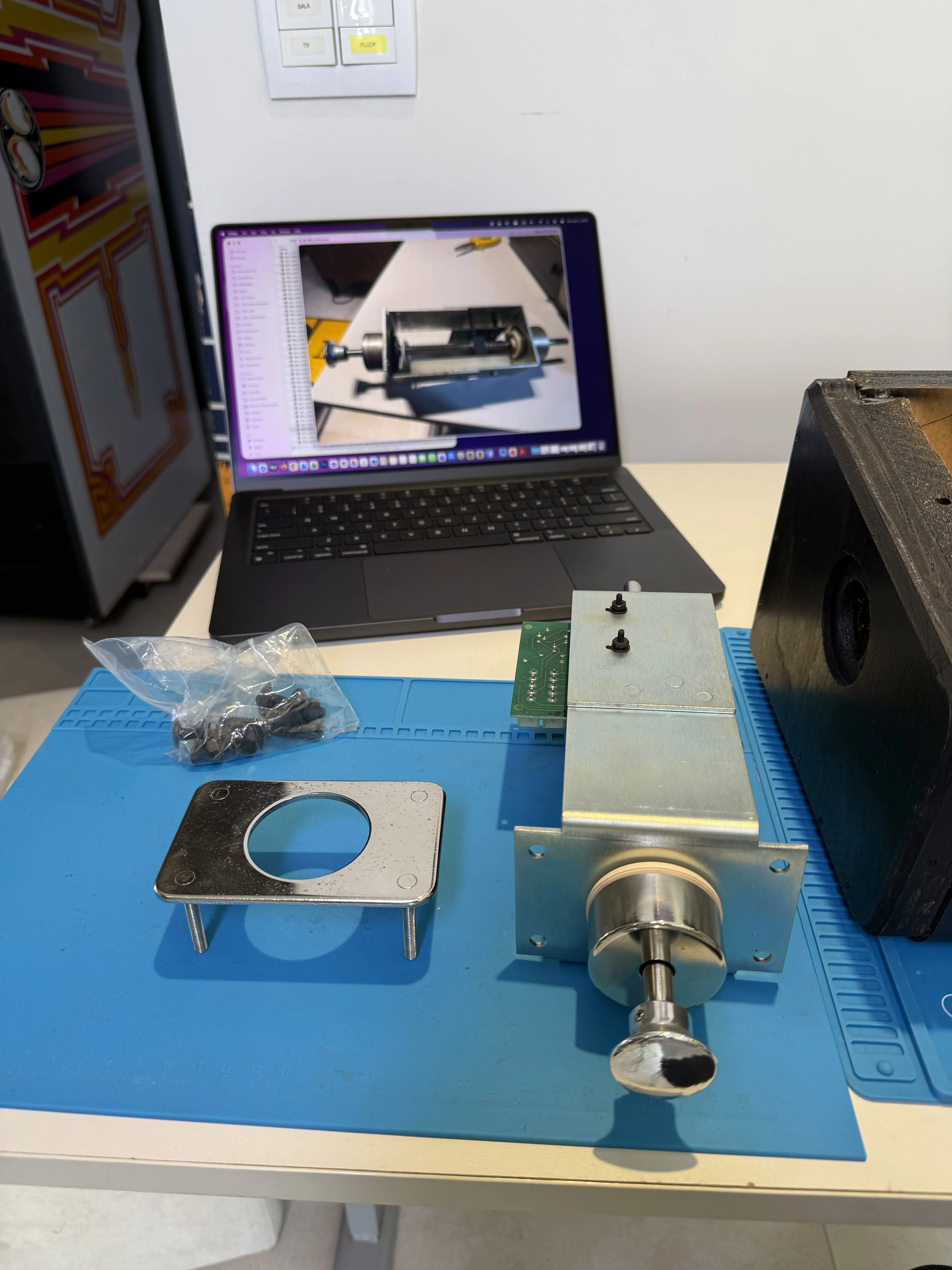

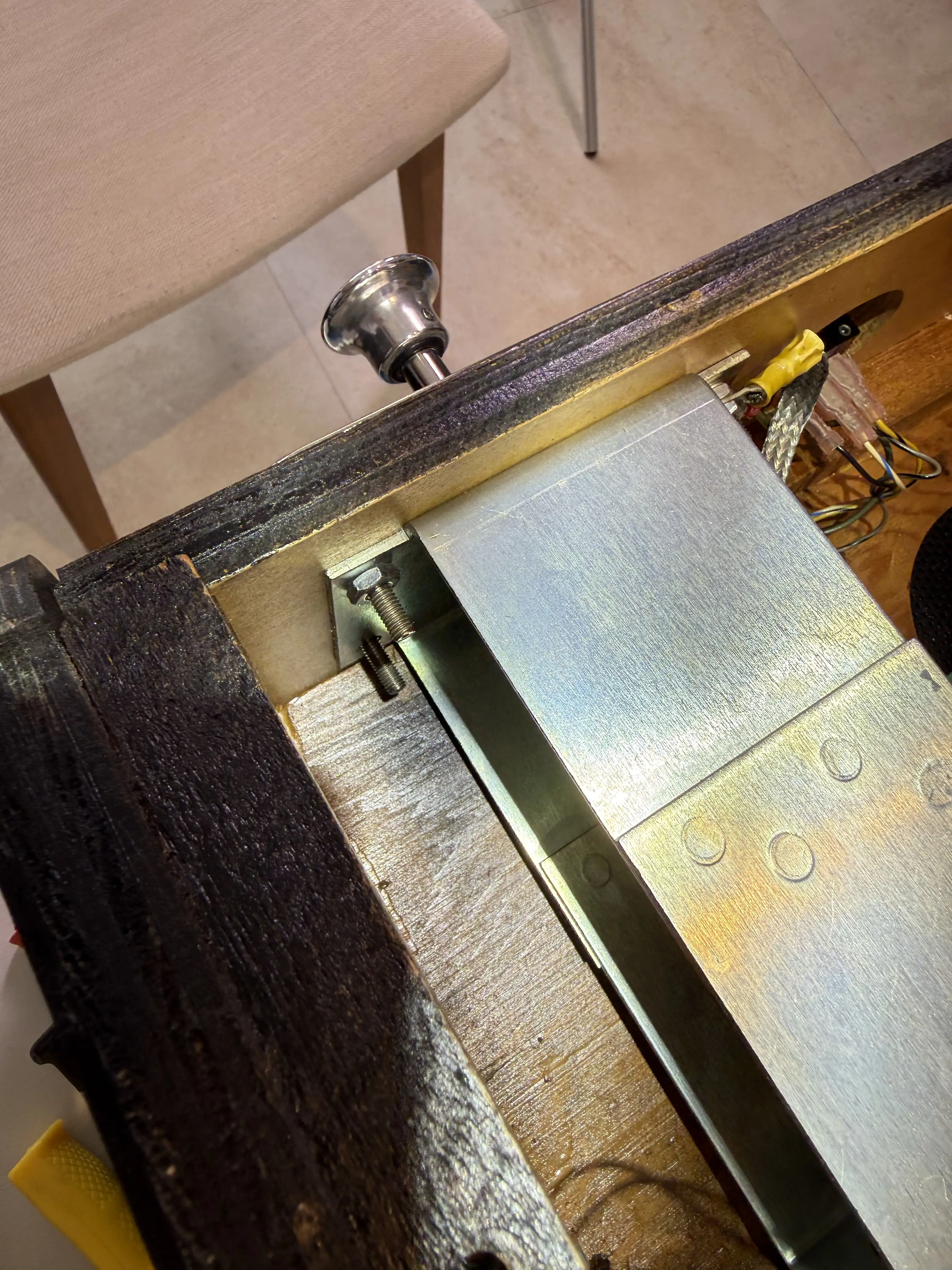

A instalação do plunger foi um pouco difícil. pois não há muito espaço para conseguir apertar as porcas. O 4º parafuso ficou sem a porca, pois eu não consegui de forma alguma fixá-la.

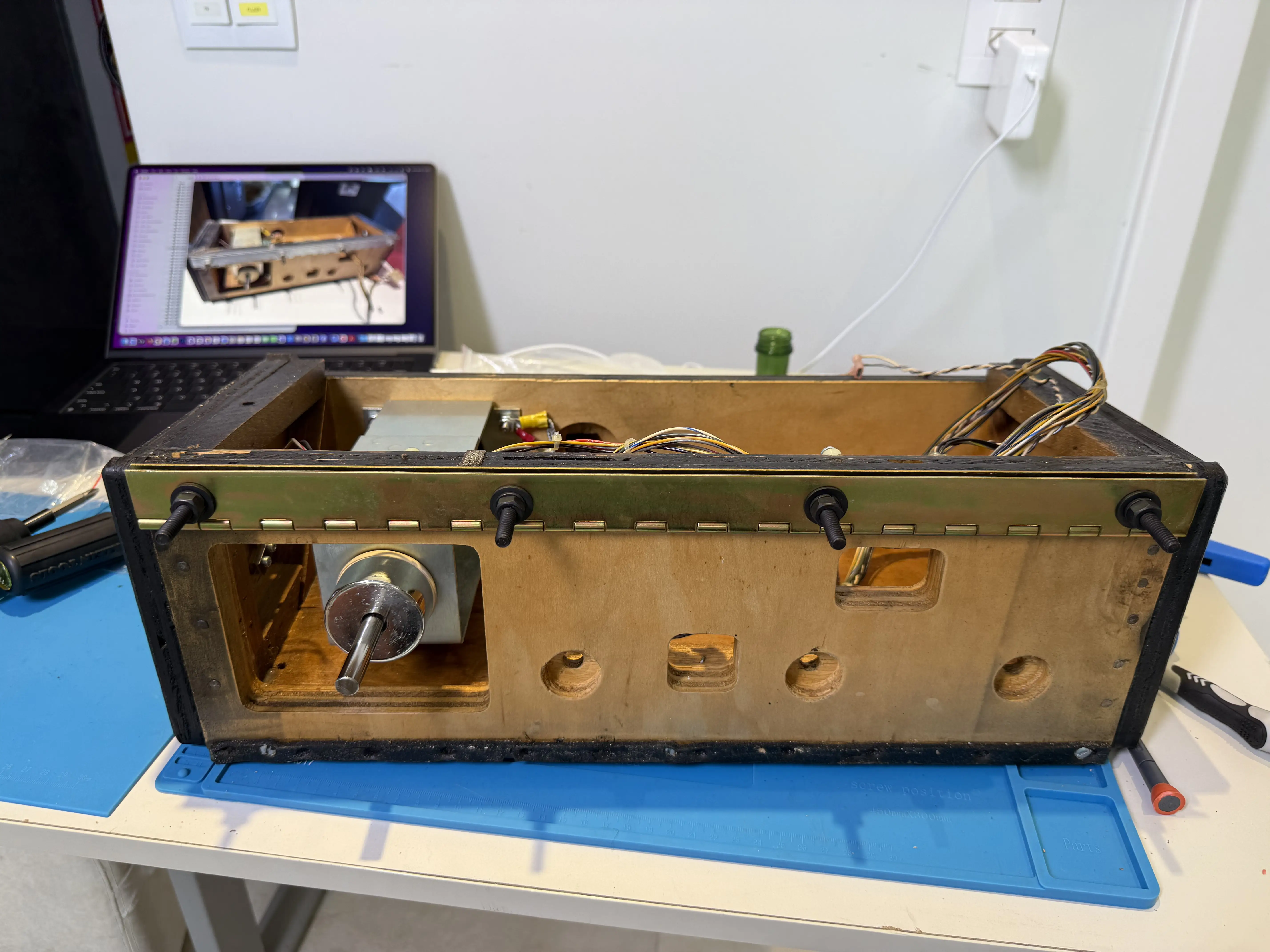

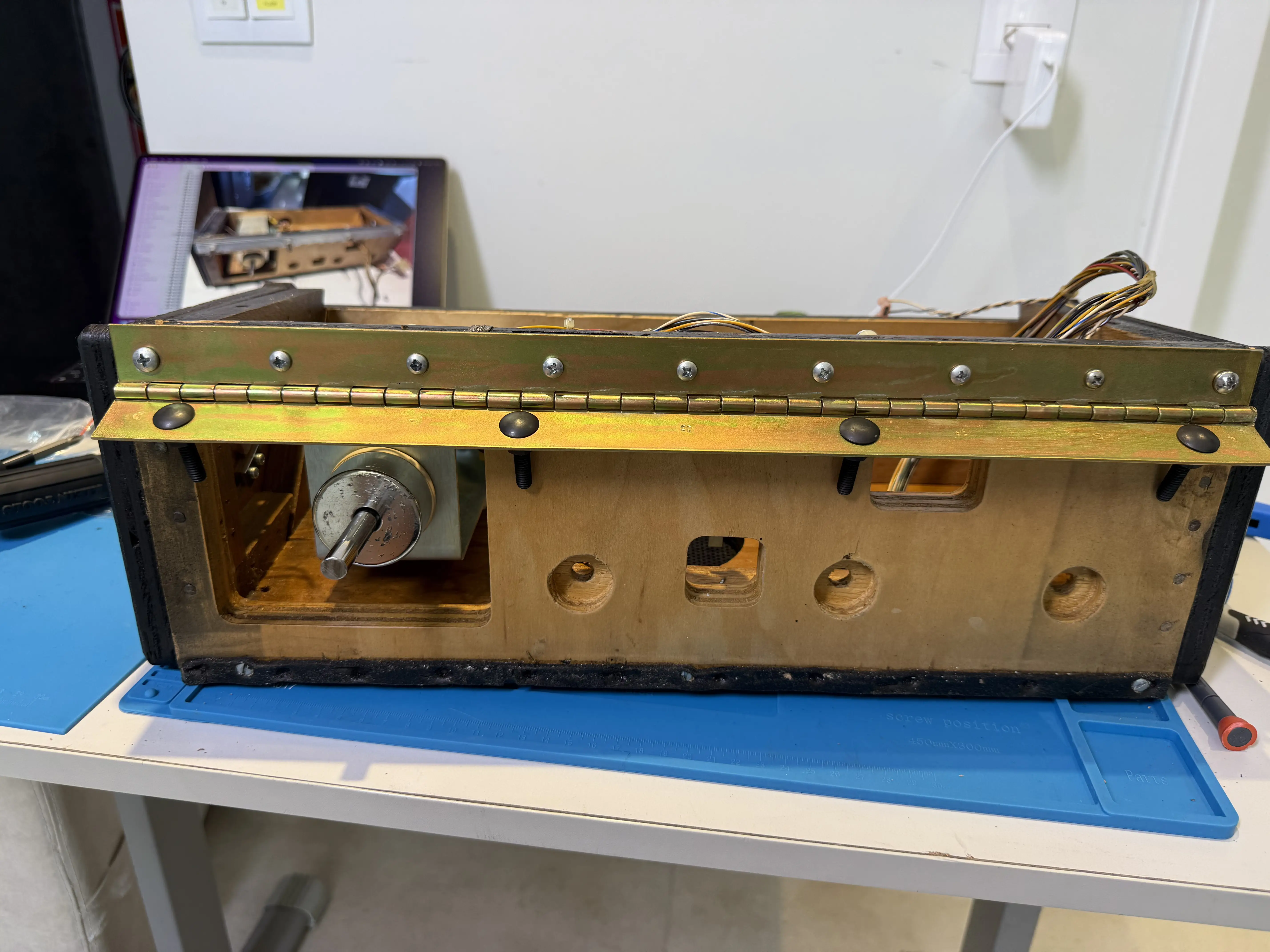

A dobradiça do painel de controle ficou excelente após receber o novo banho de zinco.

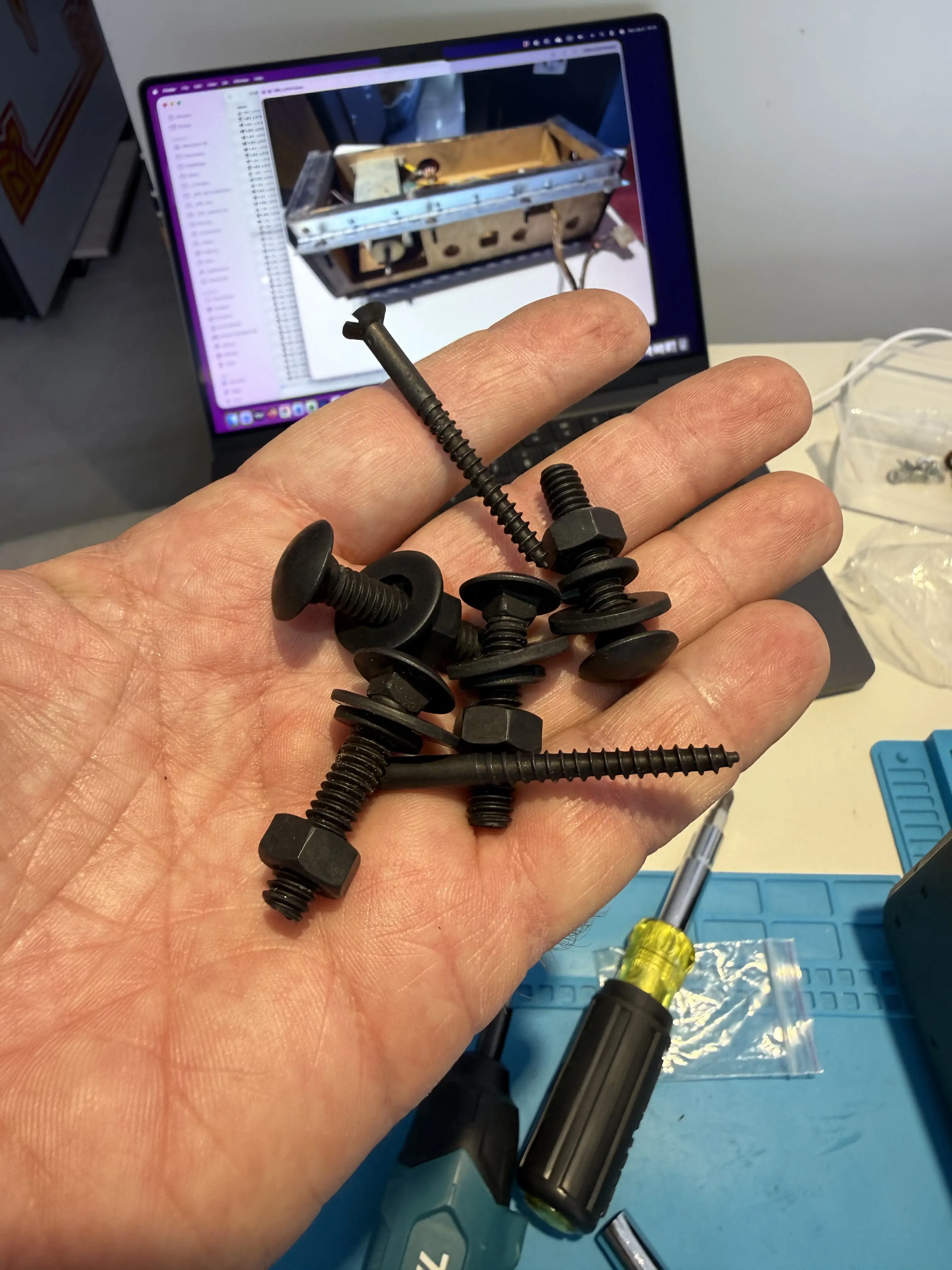

Os parafusos de fixação da dobradiça foram todos pintados.

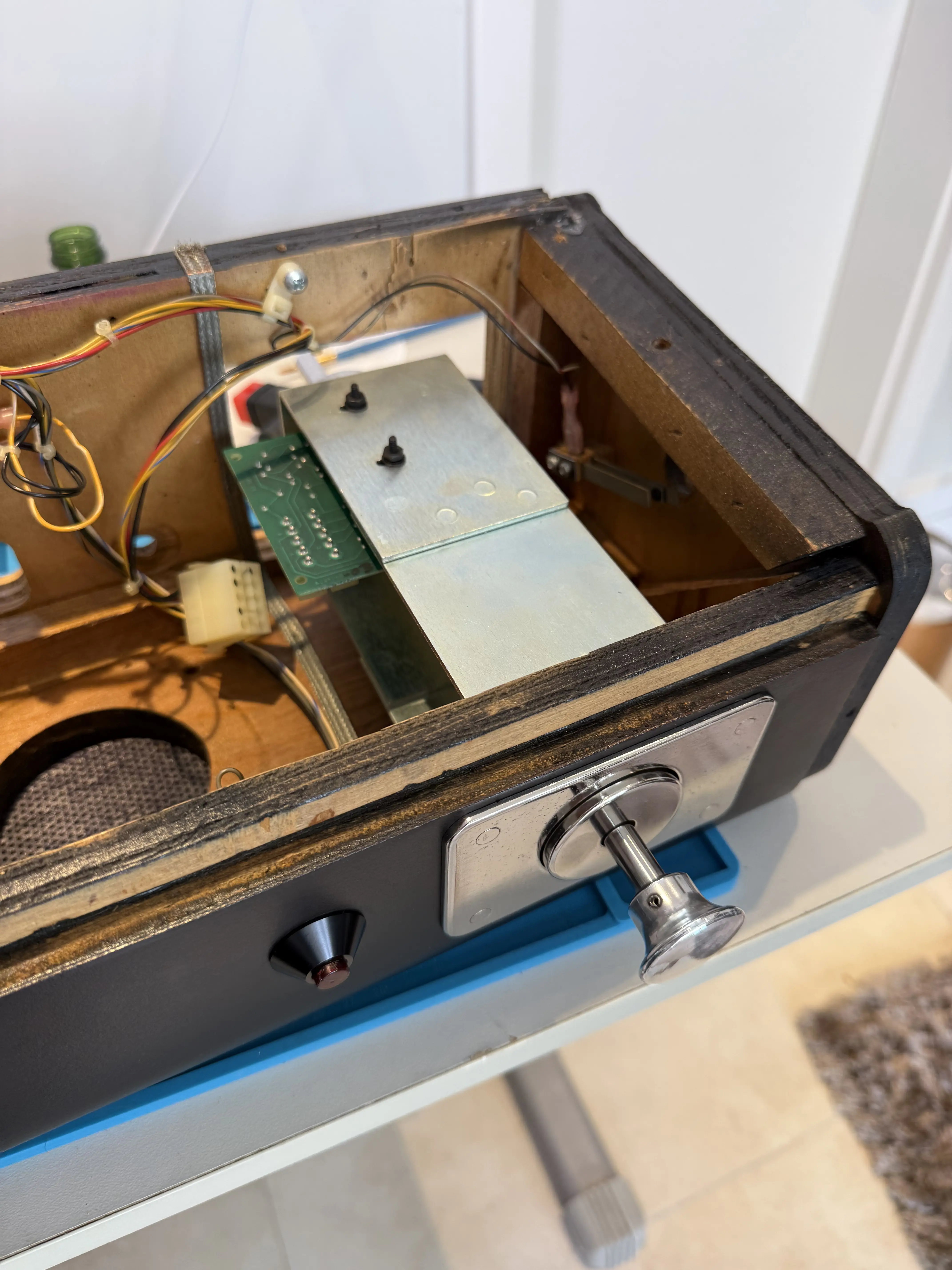

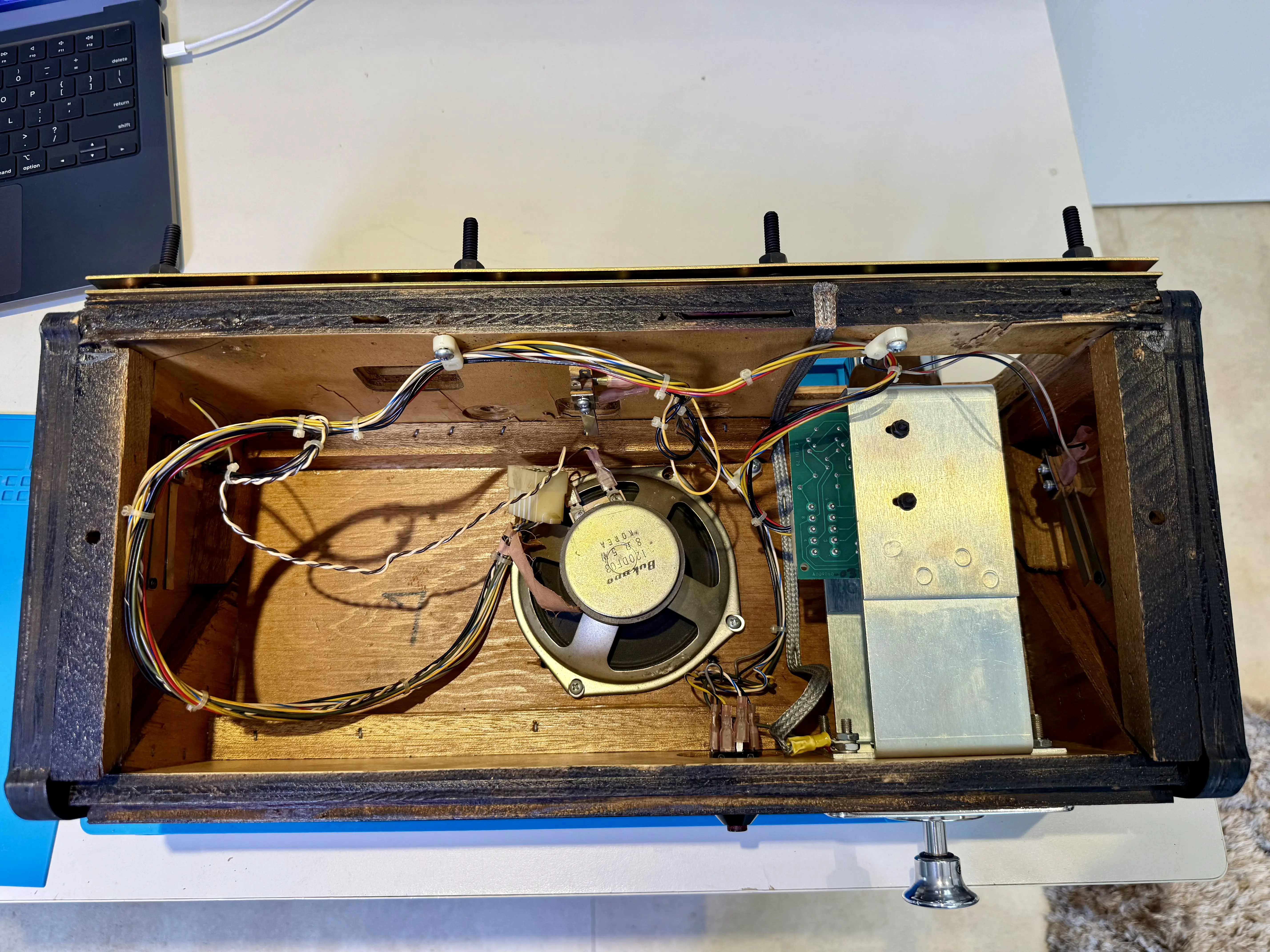

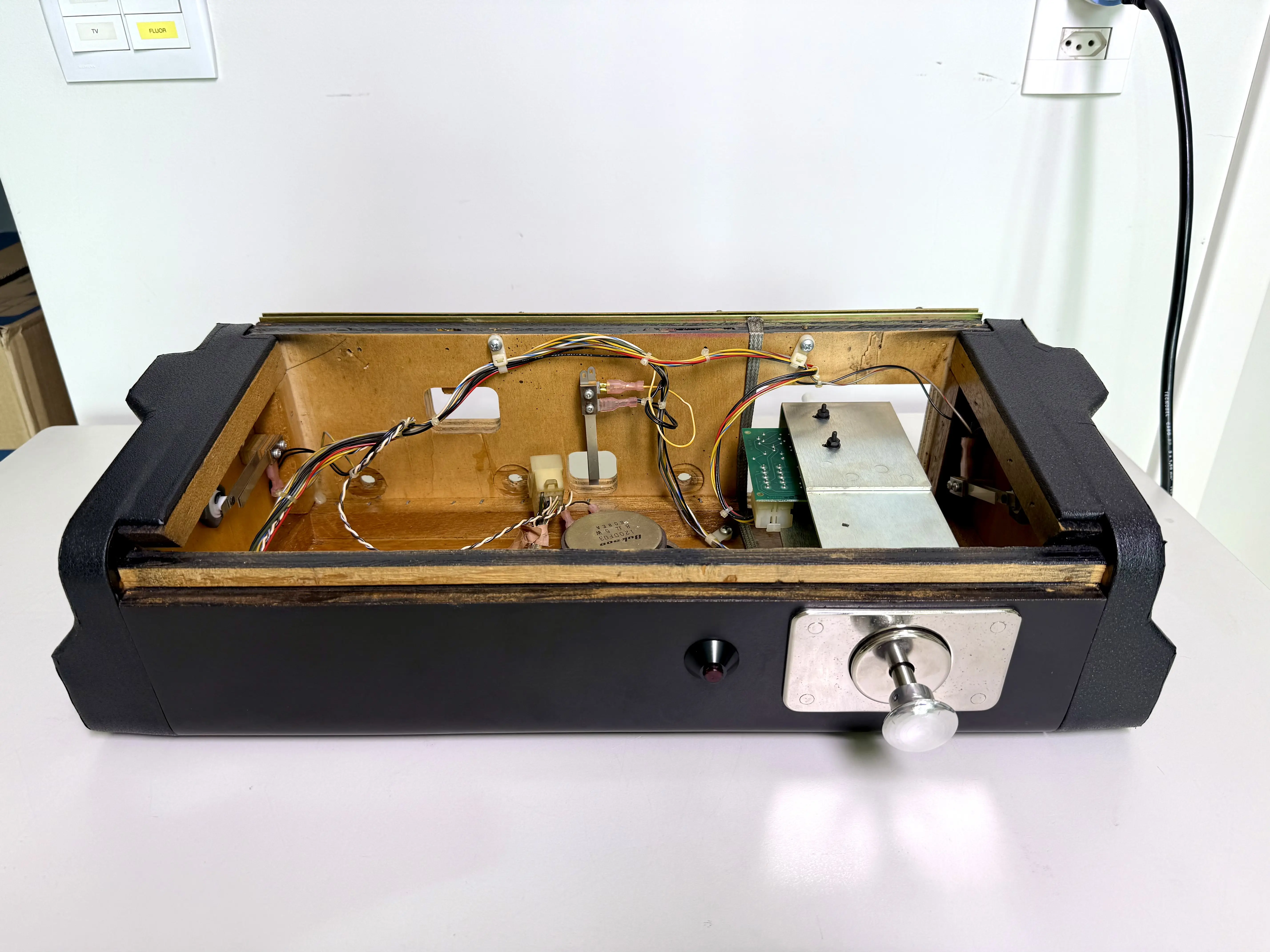

Com a instalação do alto-falante, a montagem dos componentes eletrônicos do painel de controle foi concluída:
As Novas Partes Plásticas

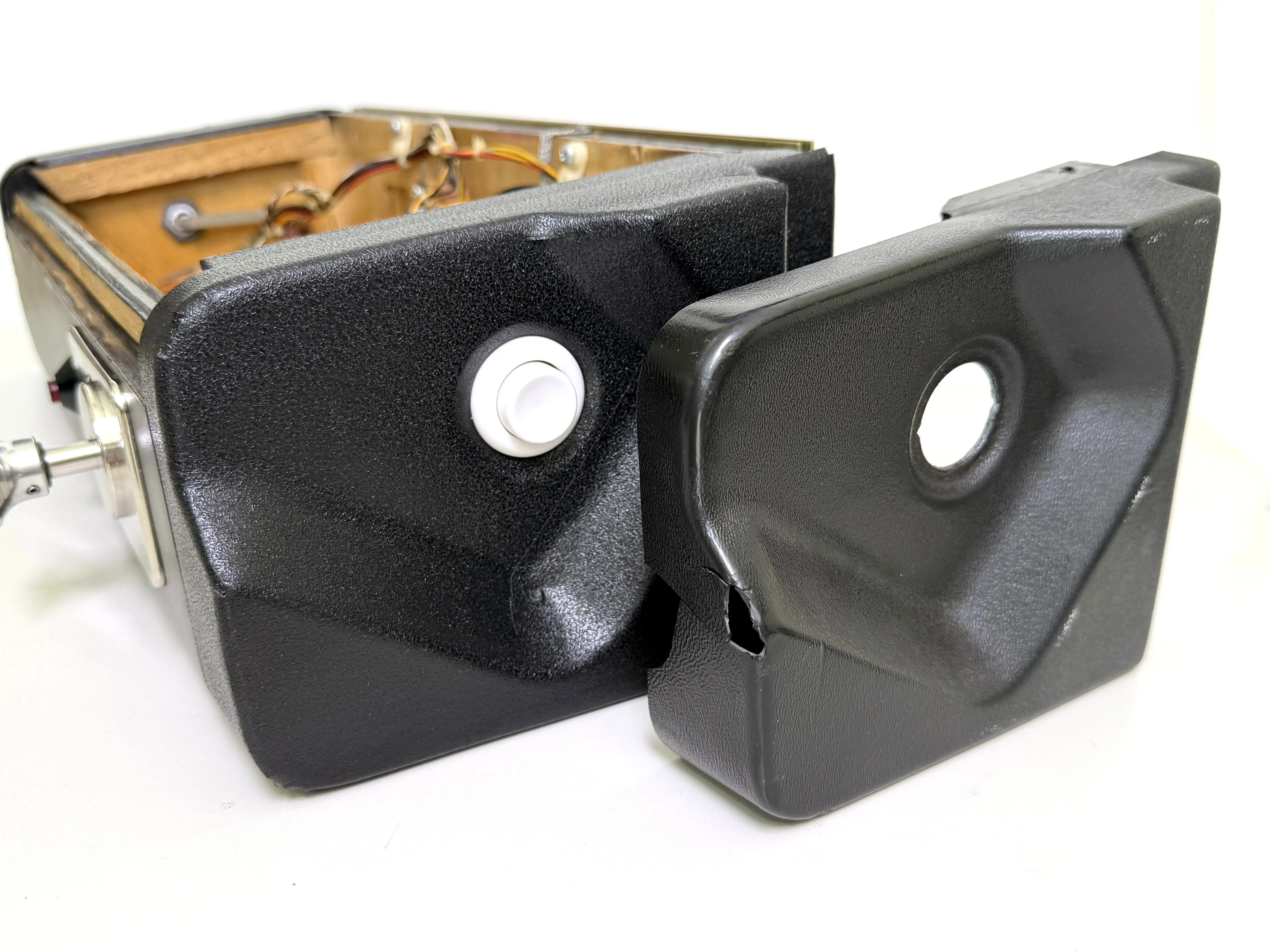

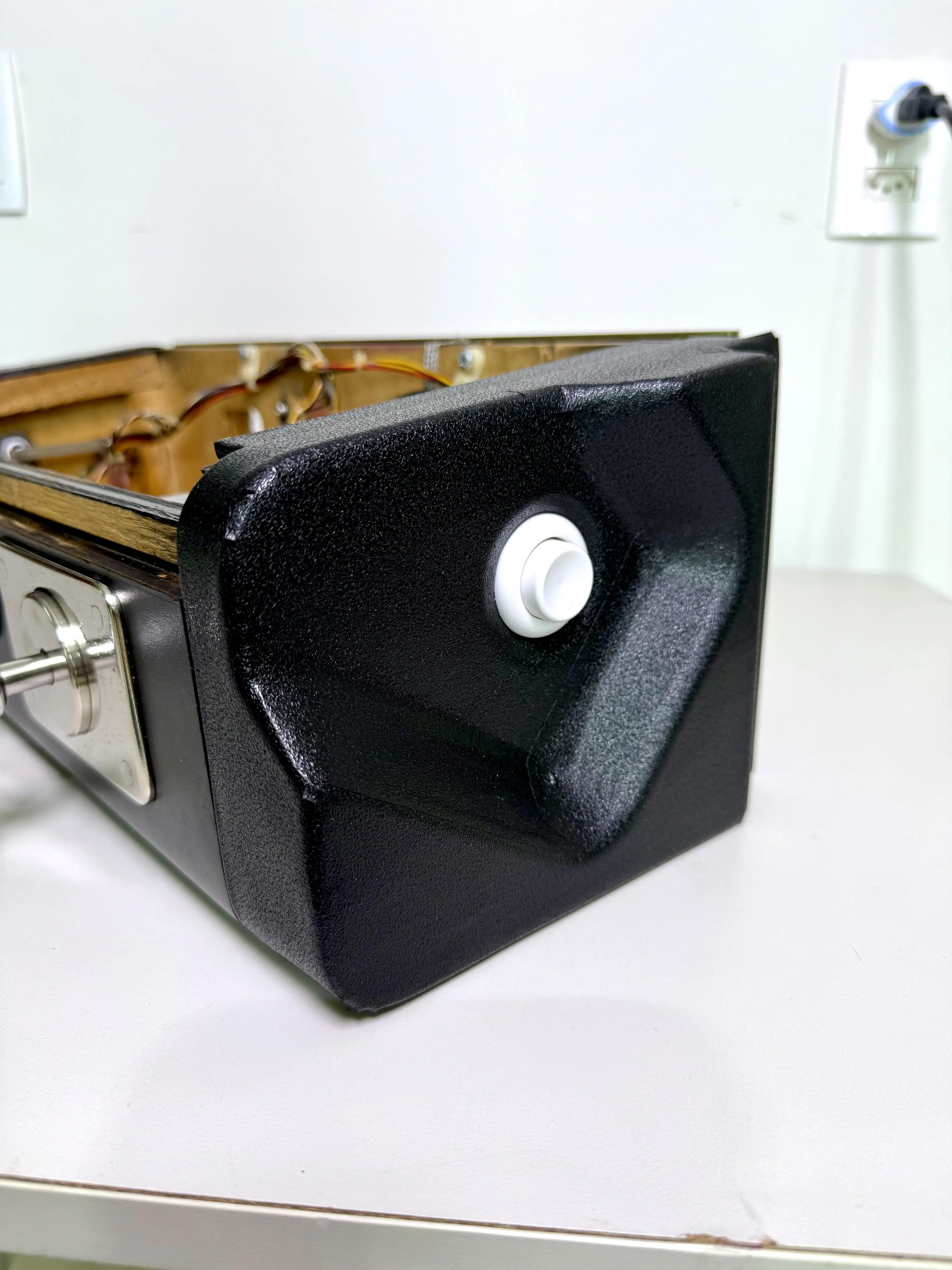

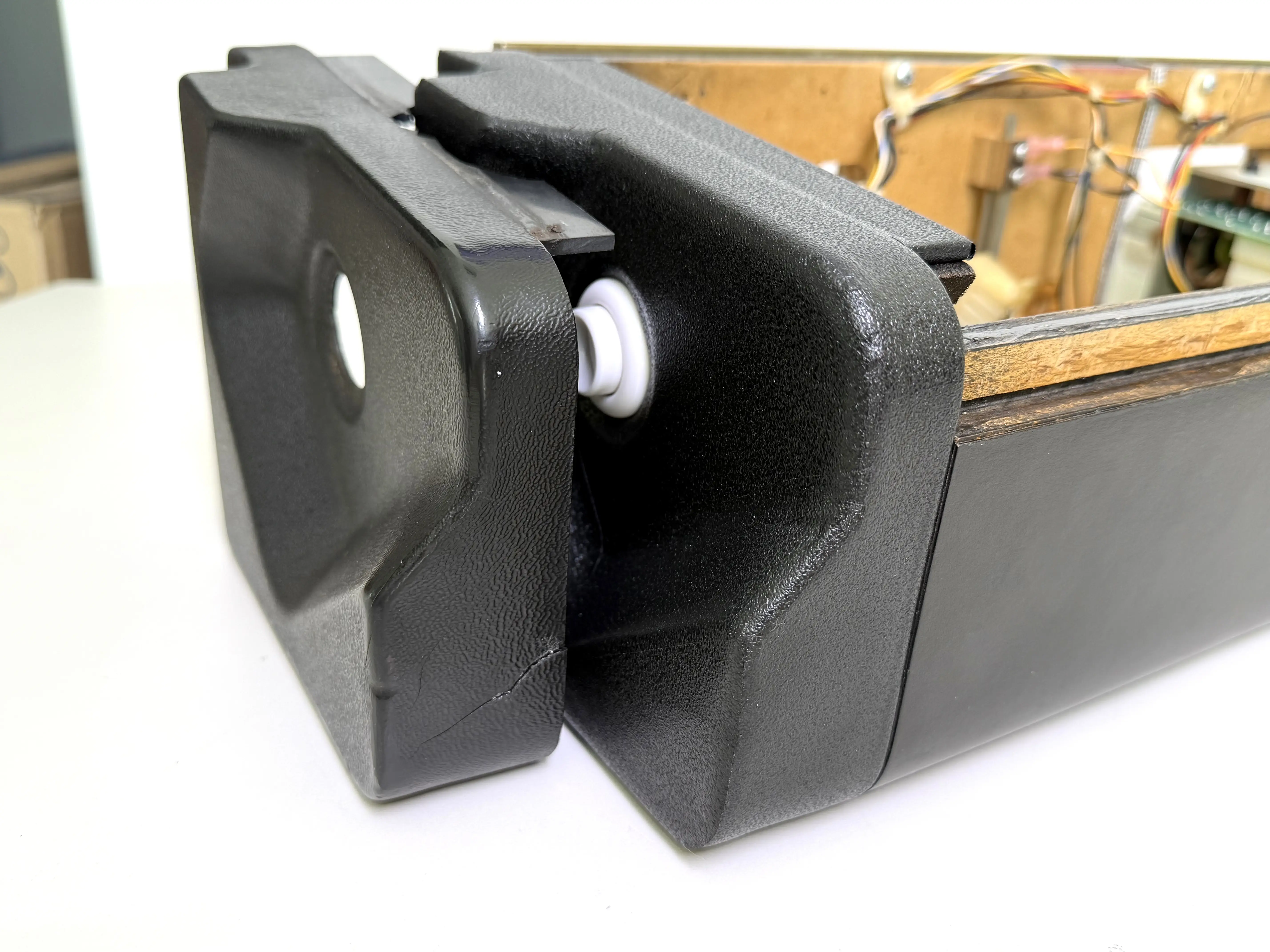

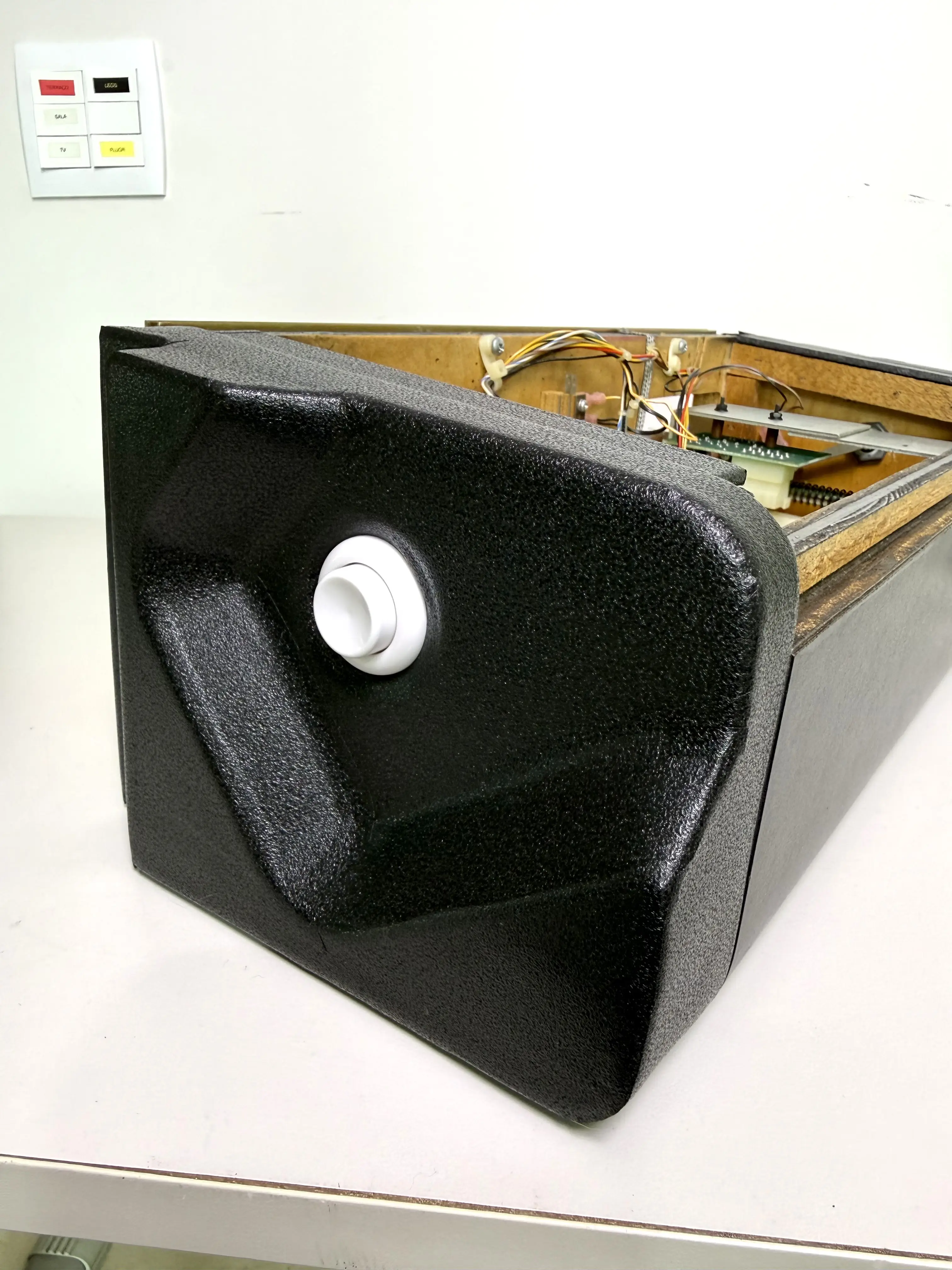

As tão esperadas partes plásticas que fazem o acabamento lateral do painel de controle foram finalmente instaladas, recebendo também botões novos:

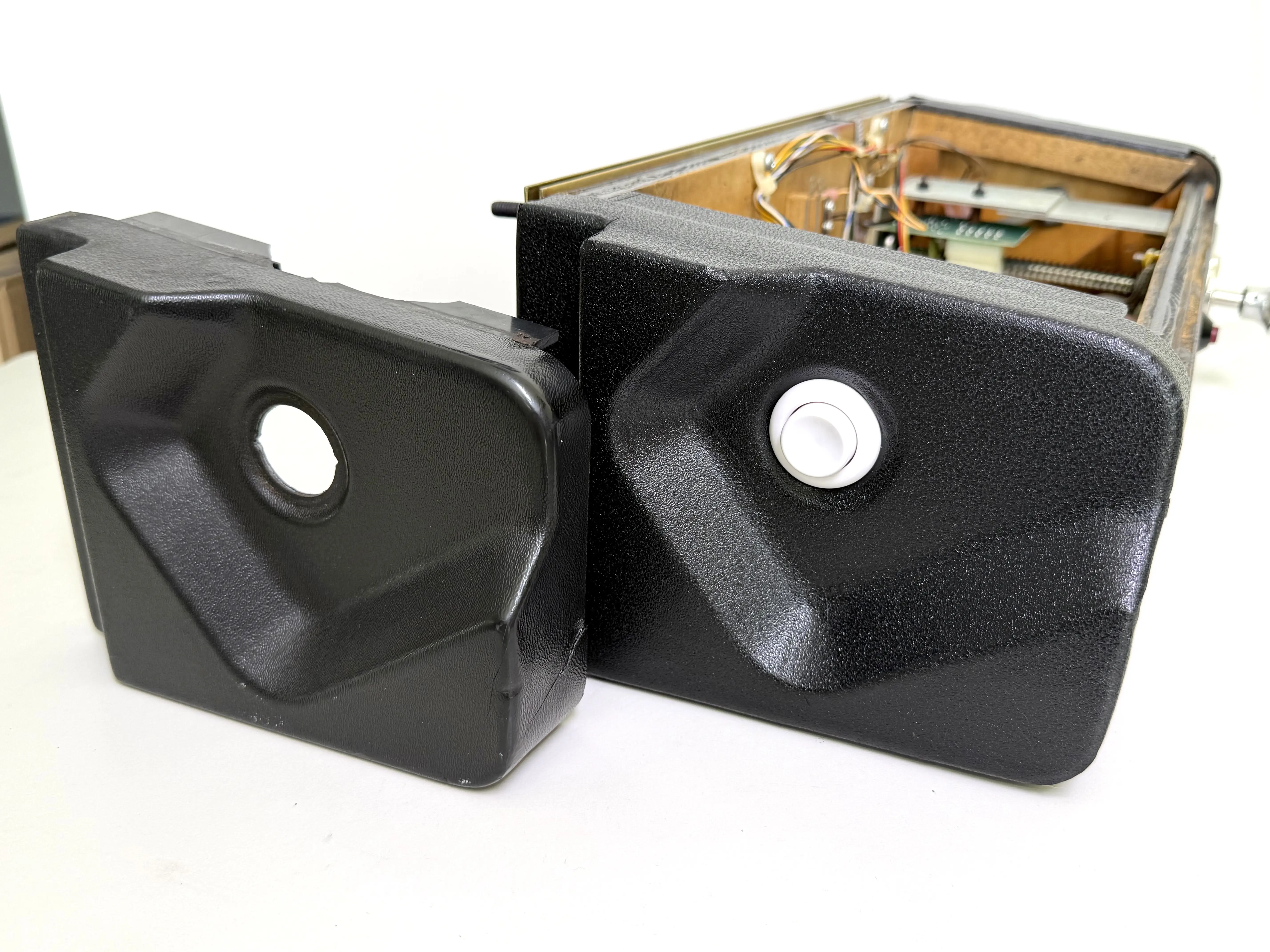

A reprodução ficou excelente, substituindo muito bem as peças originais, com uma textura que parecia ainda mais real.

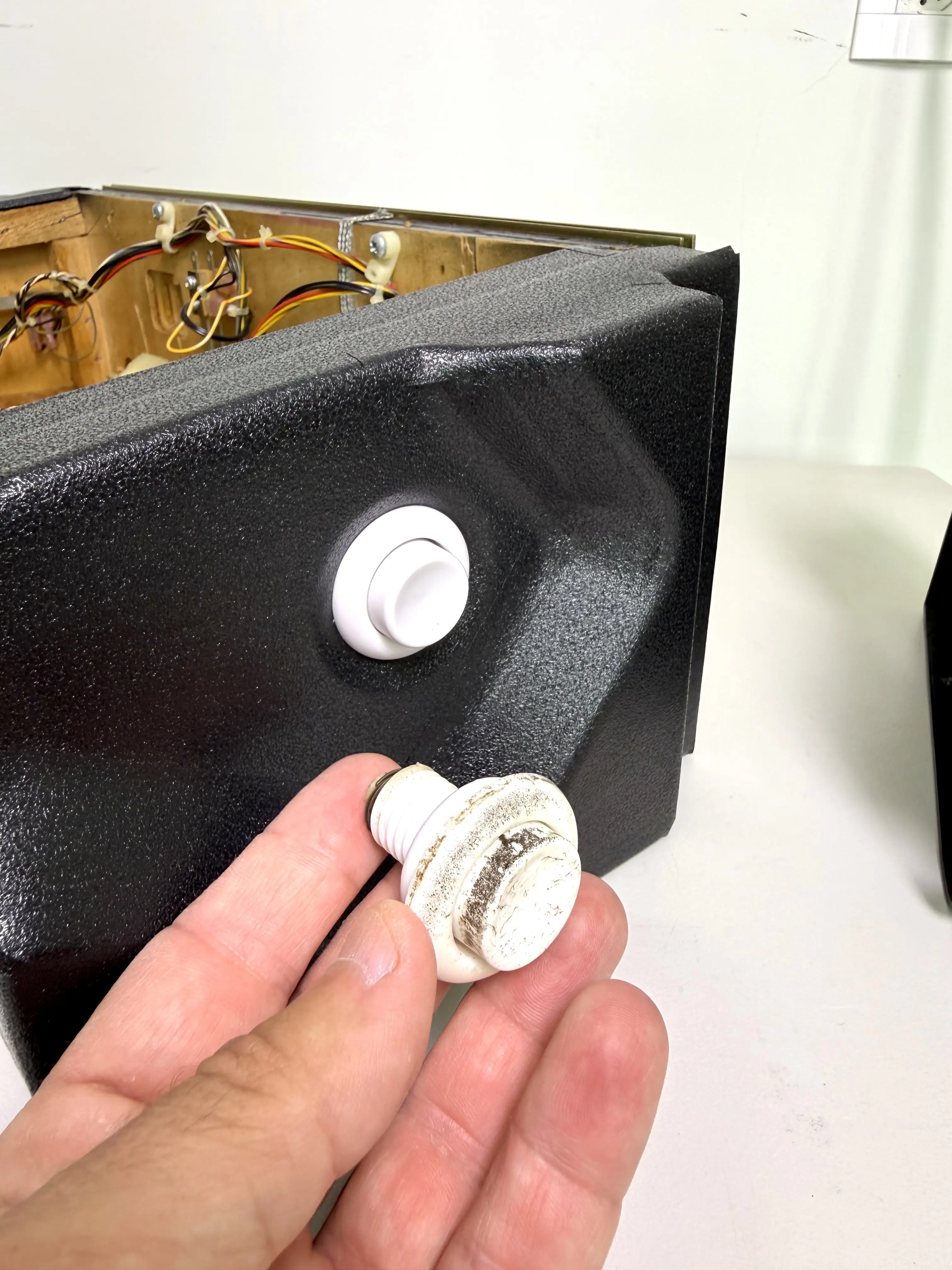

O botão novo faz tanta diferença que é até difícil entender por que não foi trocado pelo antigo proprietário. É uma das trocas mais simples.
Montando o Painel no Gabinete

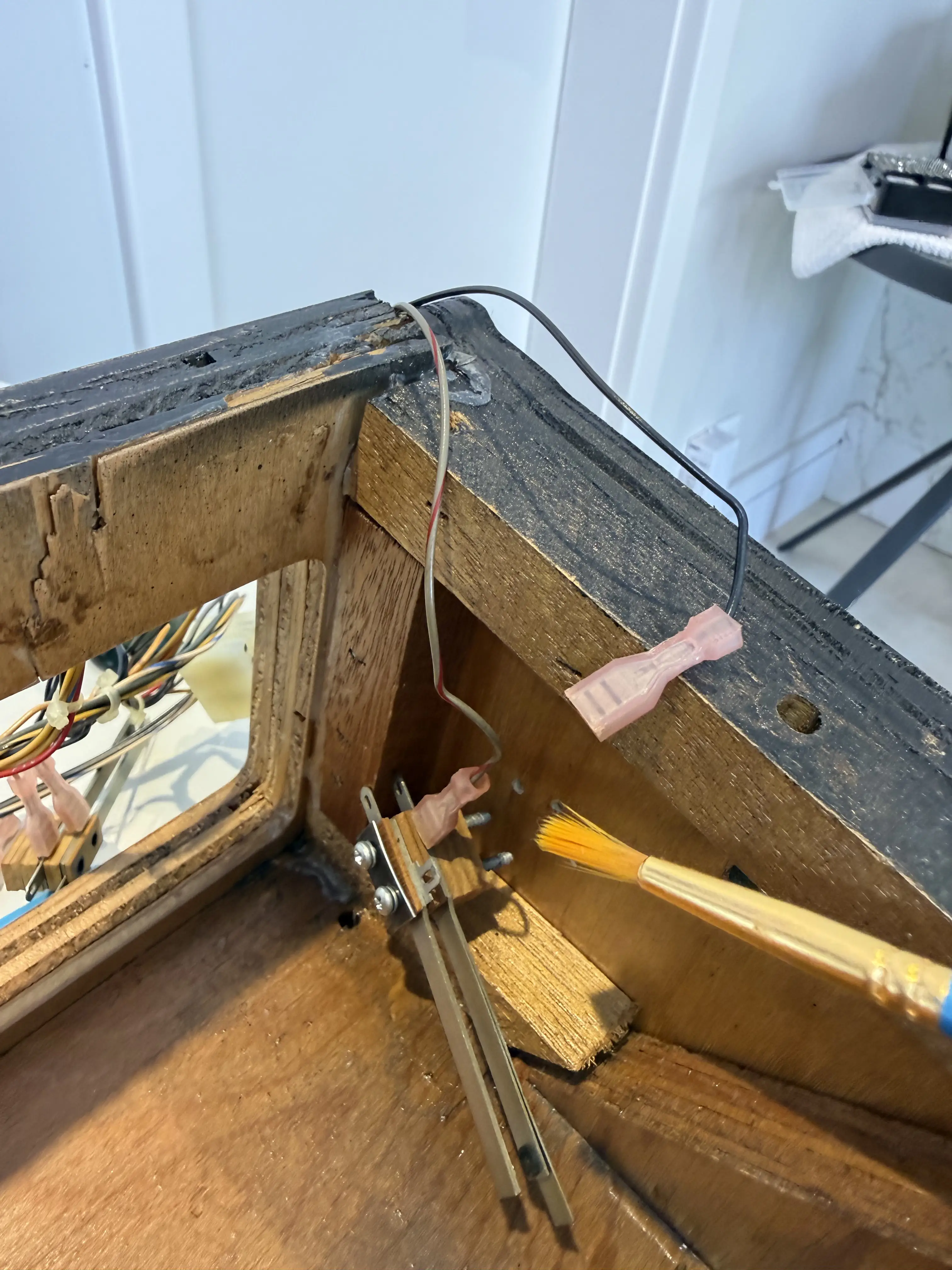

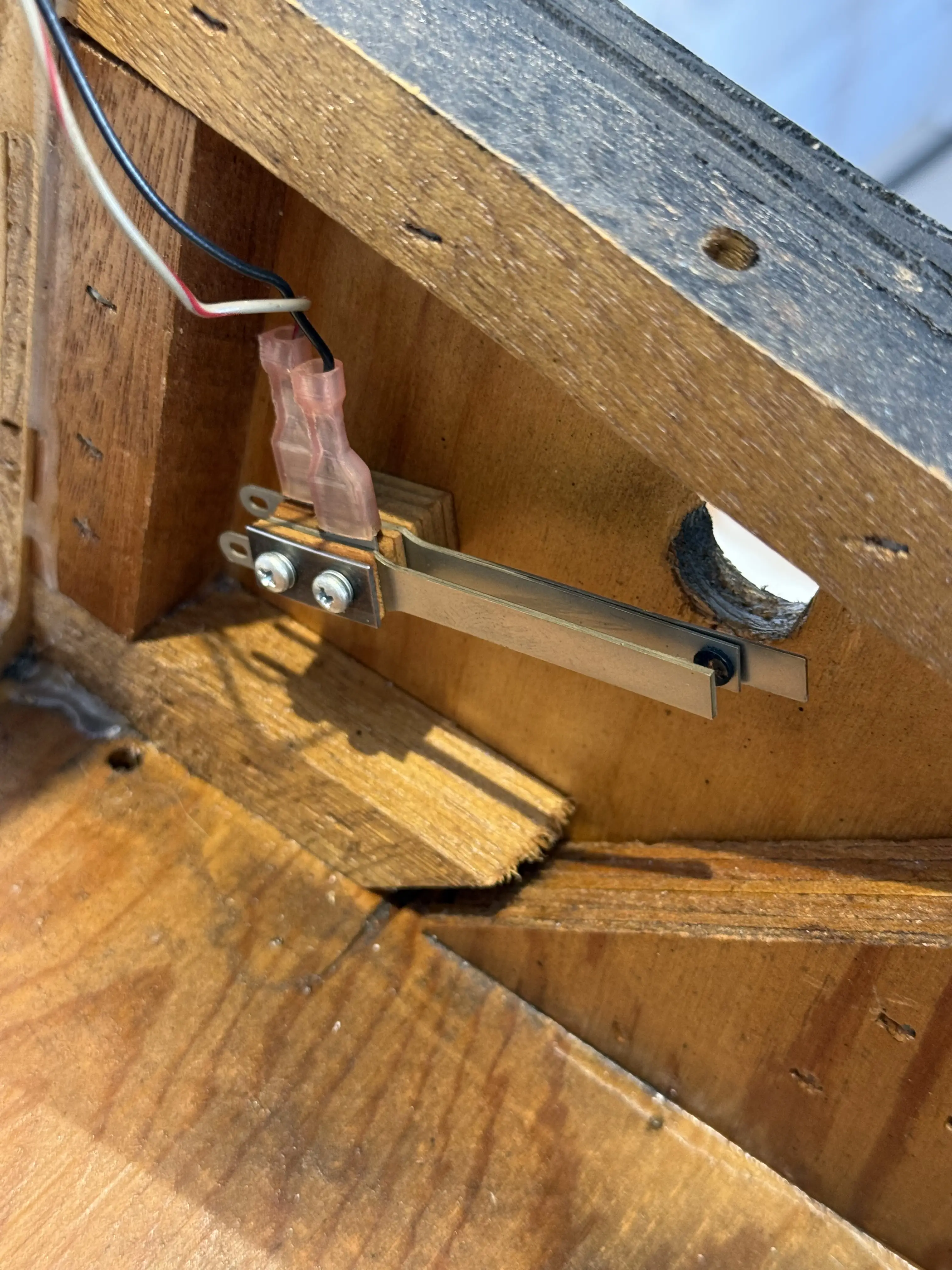

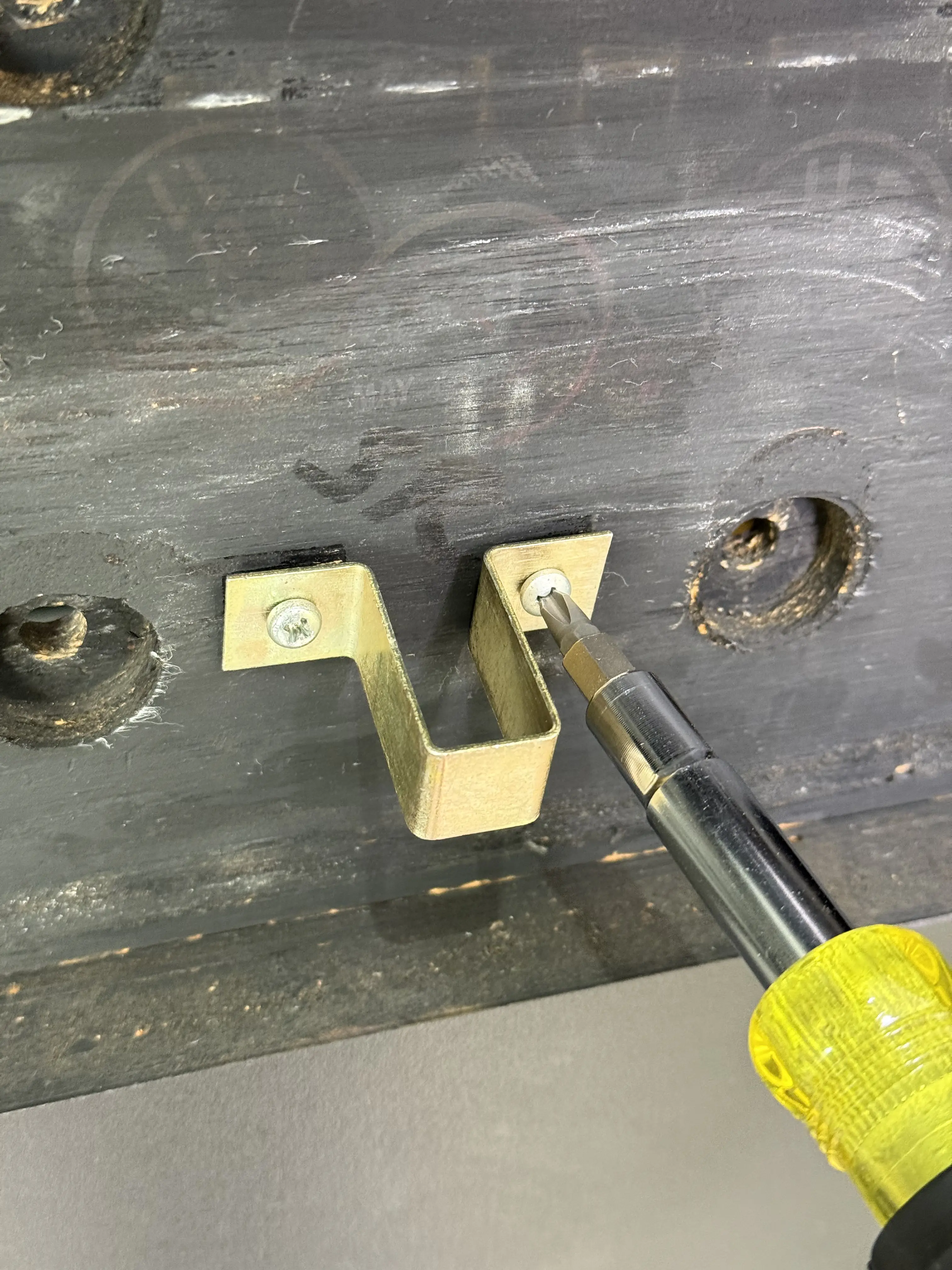

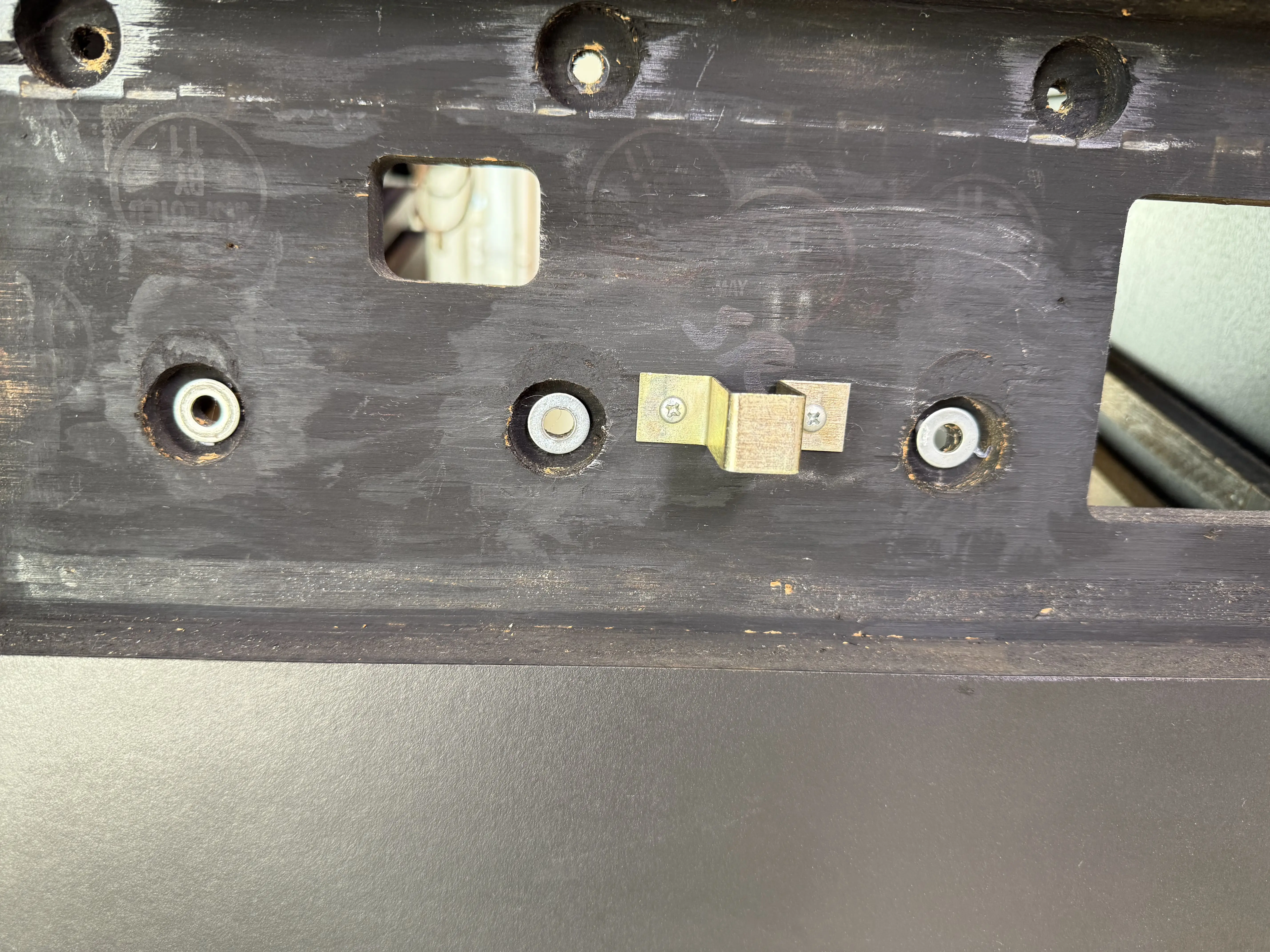

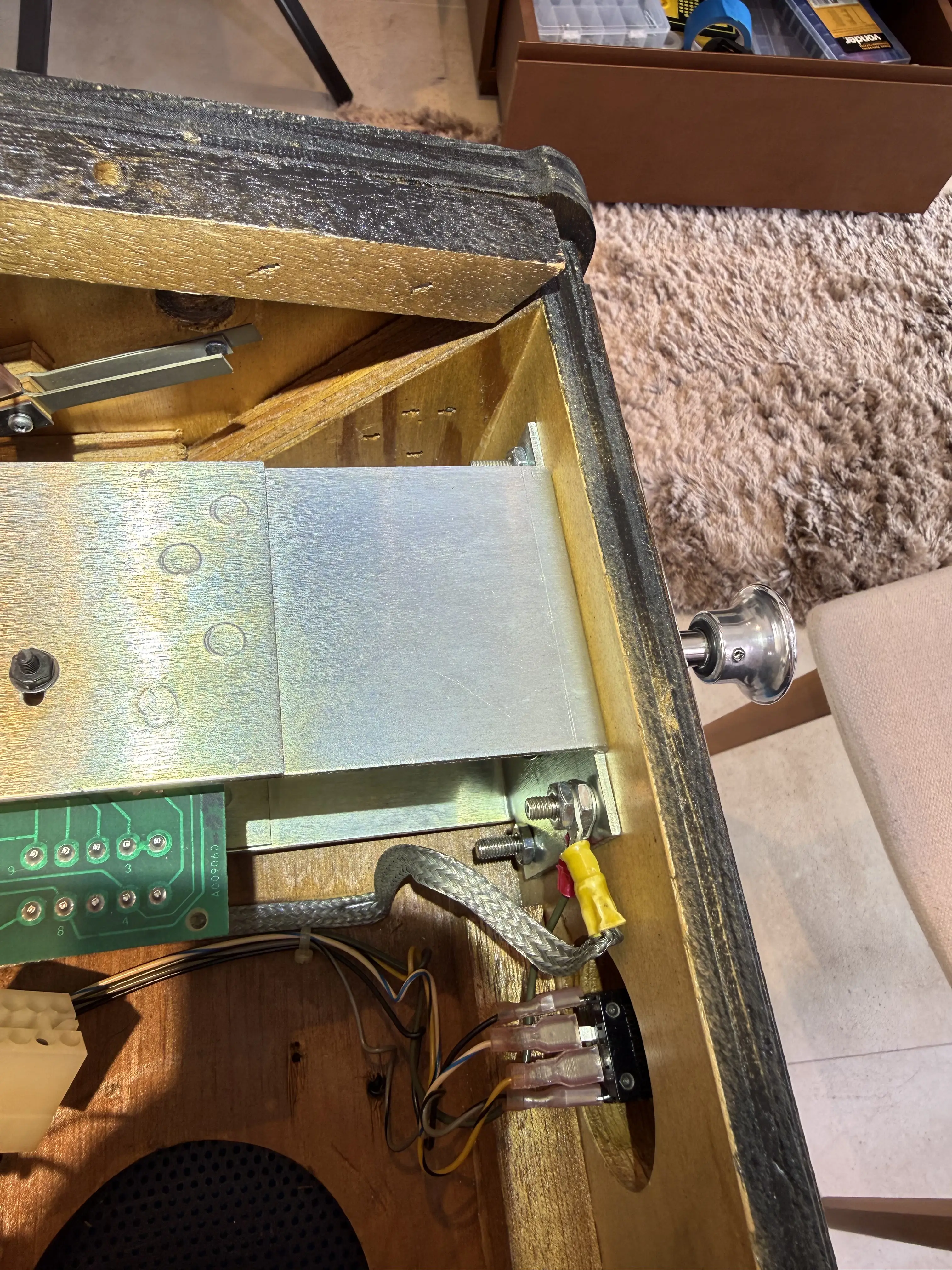

Um dos componentes que não podem ser esquecidos é esta chapa metálica, que serve para acionar o leaf switch que ativa o nudge no jogo.

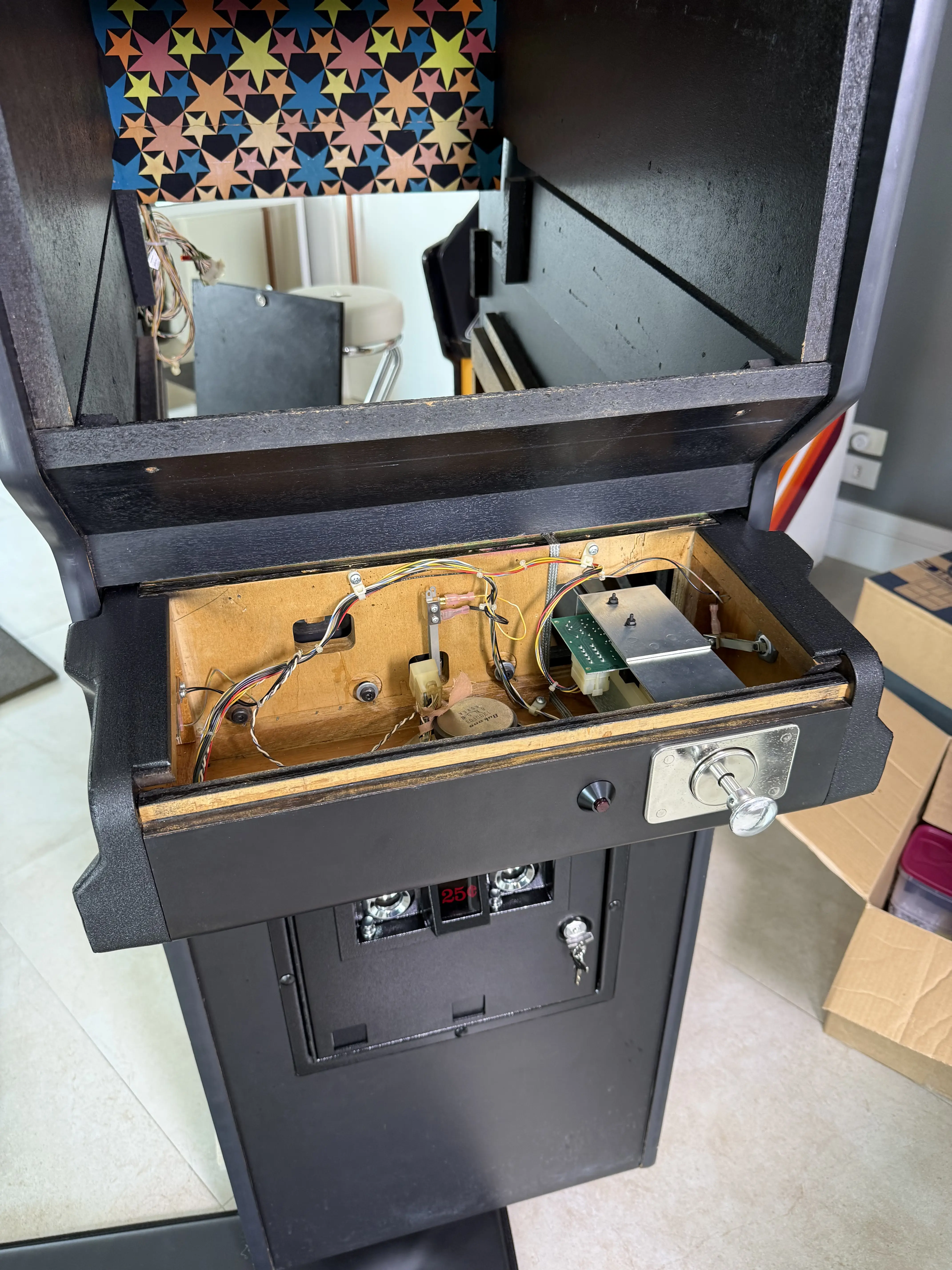

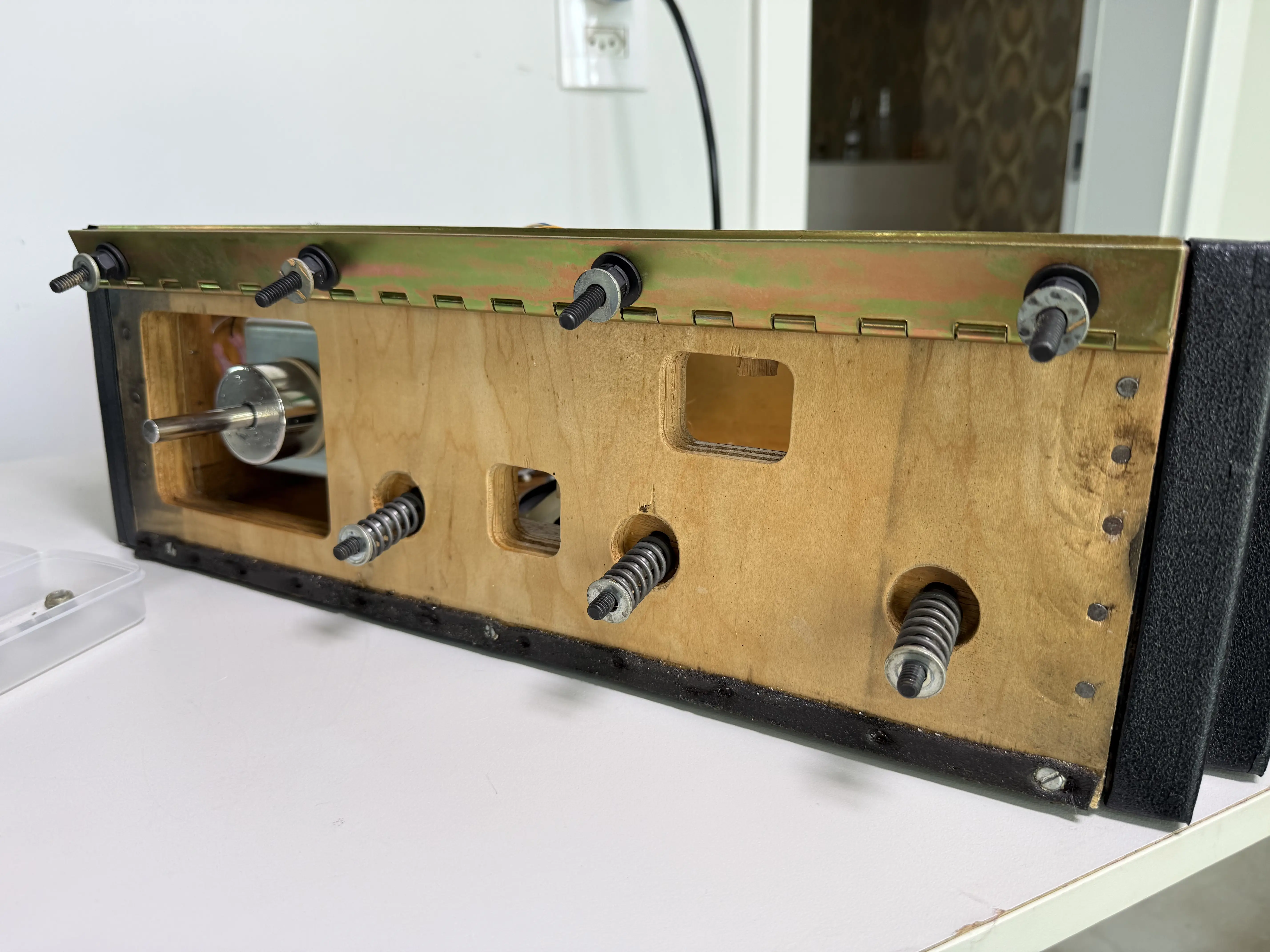

Antes de partir para a fixação do painel de controle no gabinete, é importante seguir o passo a passo com todas as molas e arruelas dispostas na sequência correta.

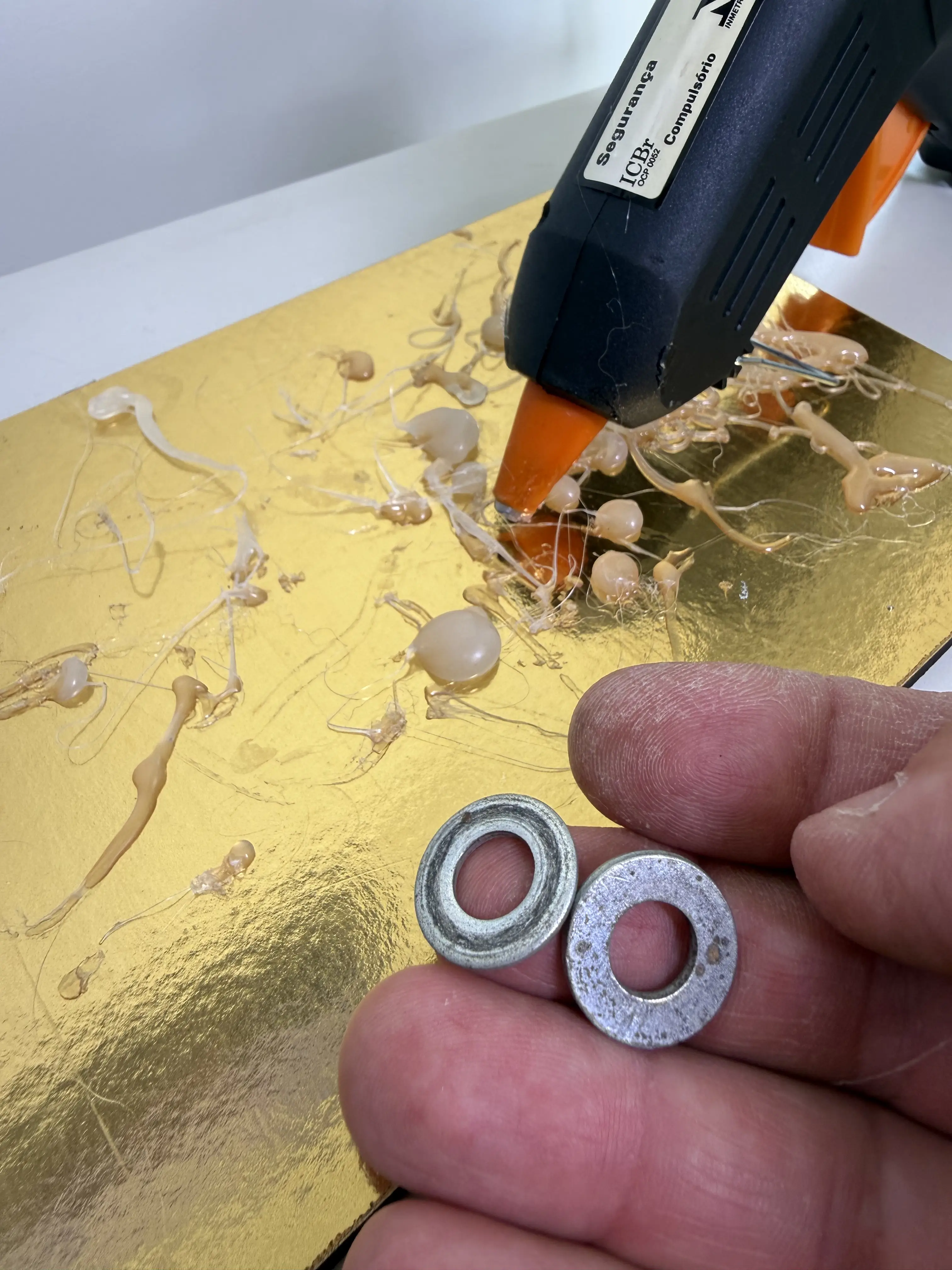

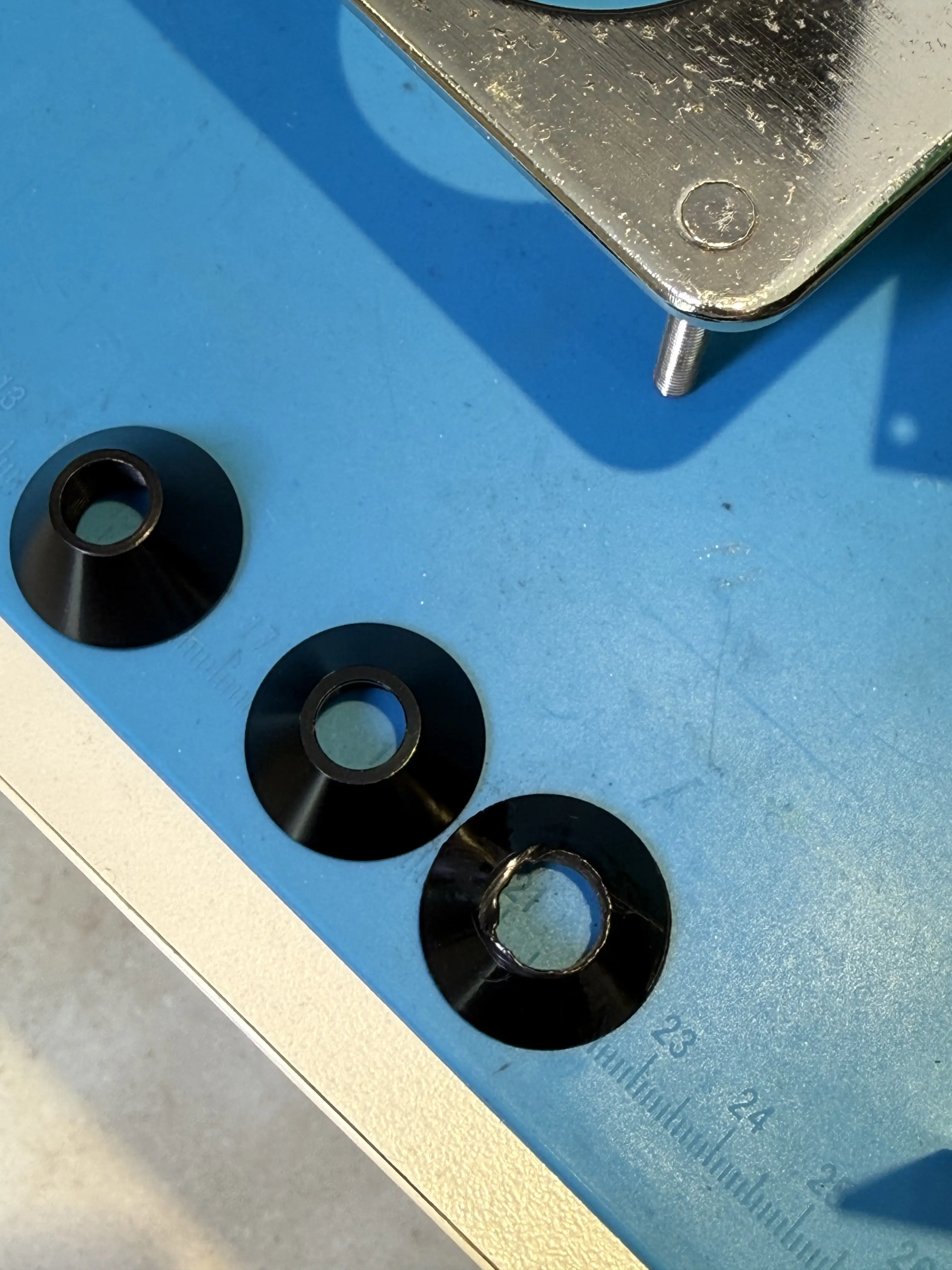

Entretanto, algumas arruelas precisaram ser coladas no gabinete, pois insistiam em cair ou ficar fora de posição na tentativa de instalar o painel.

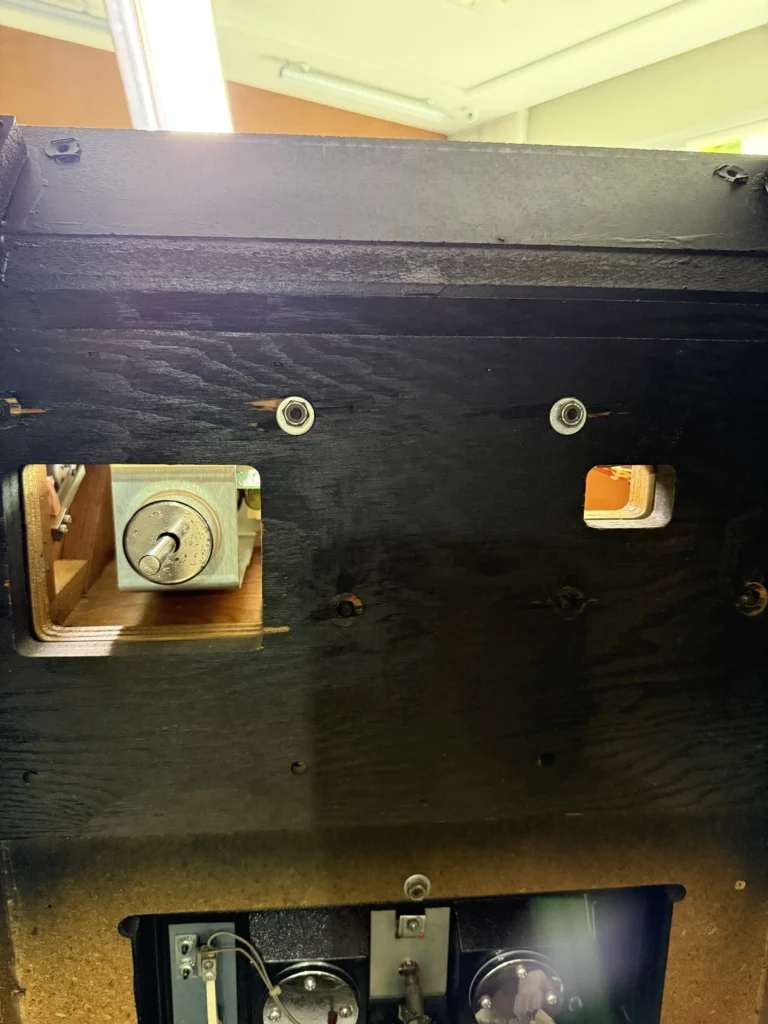

Dando certo a fixação do gabinete no local correto, o próximo passo é inserir novas arruelas e porcas pelo lado interno. No vídeo a seguir, é possível entender o importante papel do aperto destas porcas.
Entenda o funcionando do nudge:
E o funcionamento do plunger, testado novamente, após a fixação do painel:
