Video Pinball #04: Testando o Monitor e a PCB
Com os testes de força do gabinete de arcade Video Pinball, da Atari, concluídos e, mesmo assim, sem obter nenhum resultado na tela, tive que partir para a execução de testes isolados do monitor e da PCB. Porém, eu ainda achava que havia algo errado na alimentação, pois é extremamente raro se deparar com um gabinete de arcade em que tanto a placa lógica como o monitor estejam estragados, ainda mais considerando que este foi um arcade comprado “restaurado”.

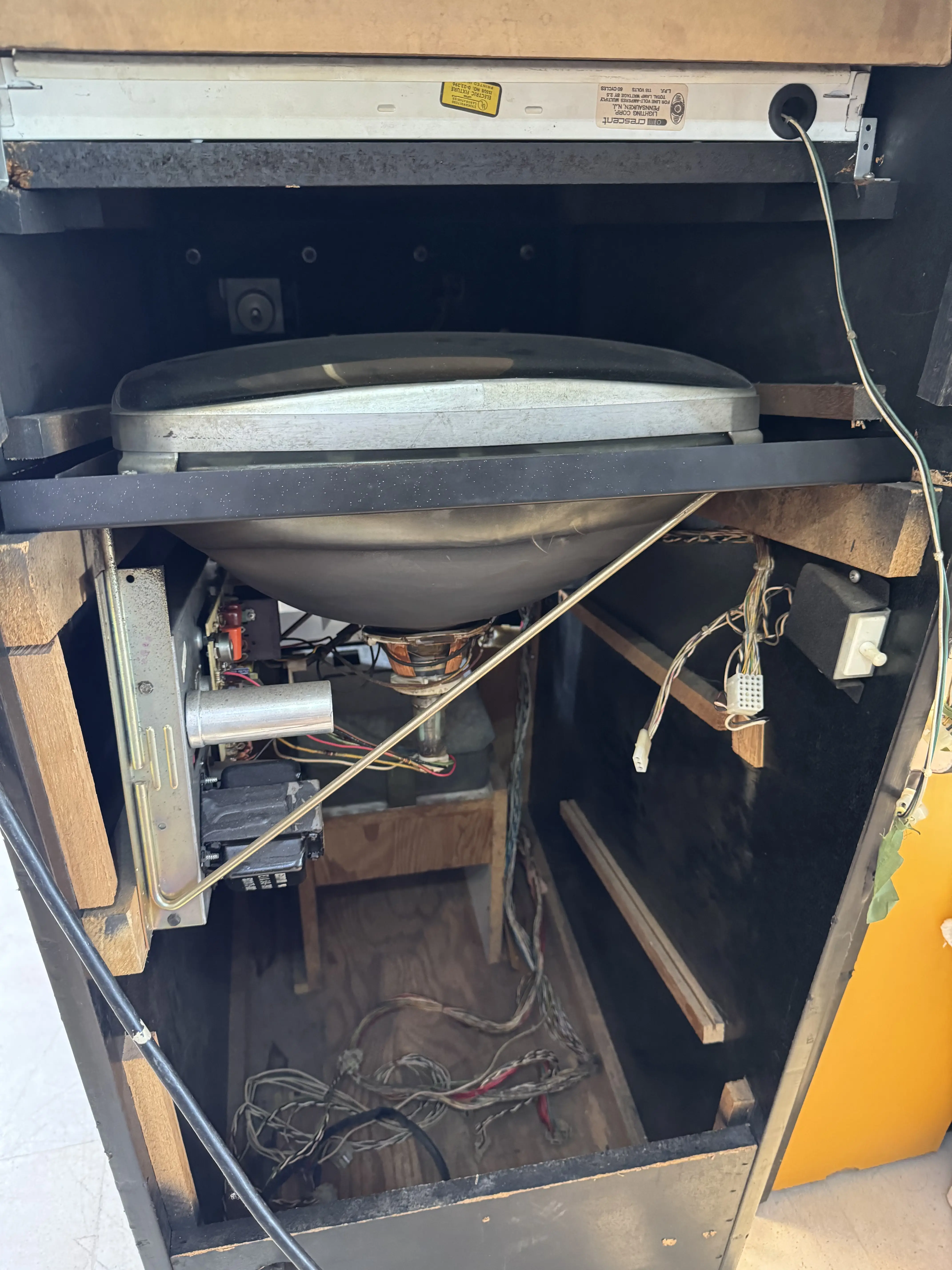

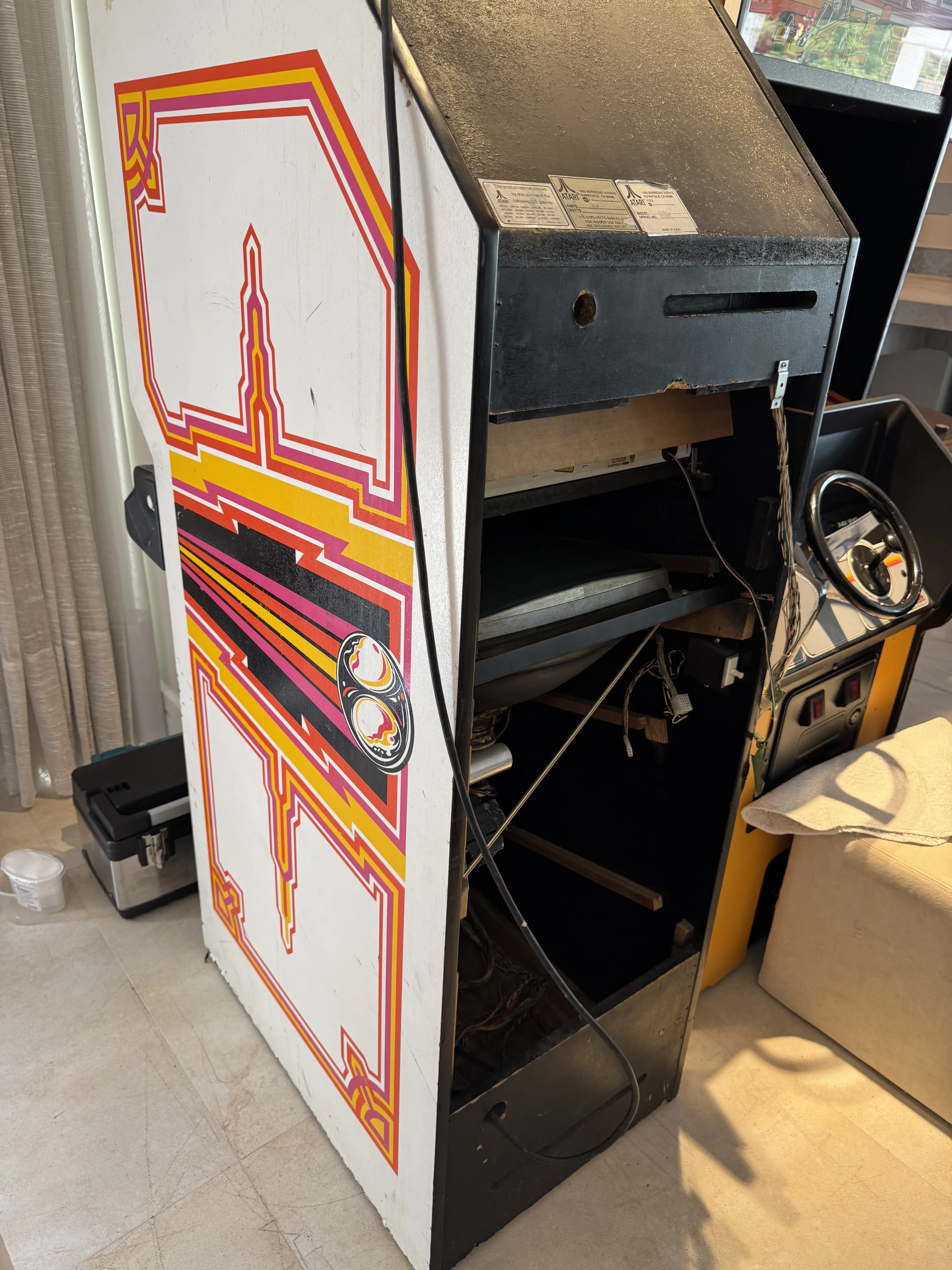

Resolvi retirar primeiro o monitor de dentro do gabinete do Video Pinball, acessando-o por trás:
19v1001: O Melhor Monitor em Preto e Branco

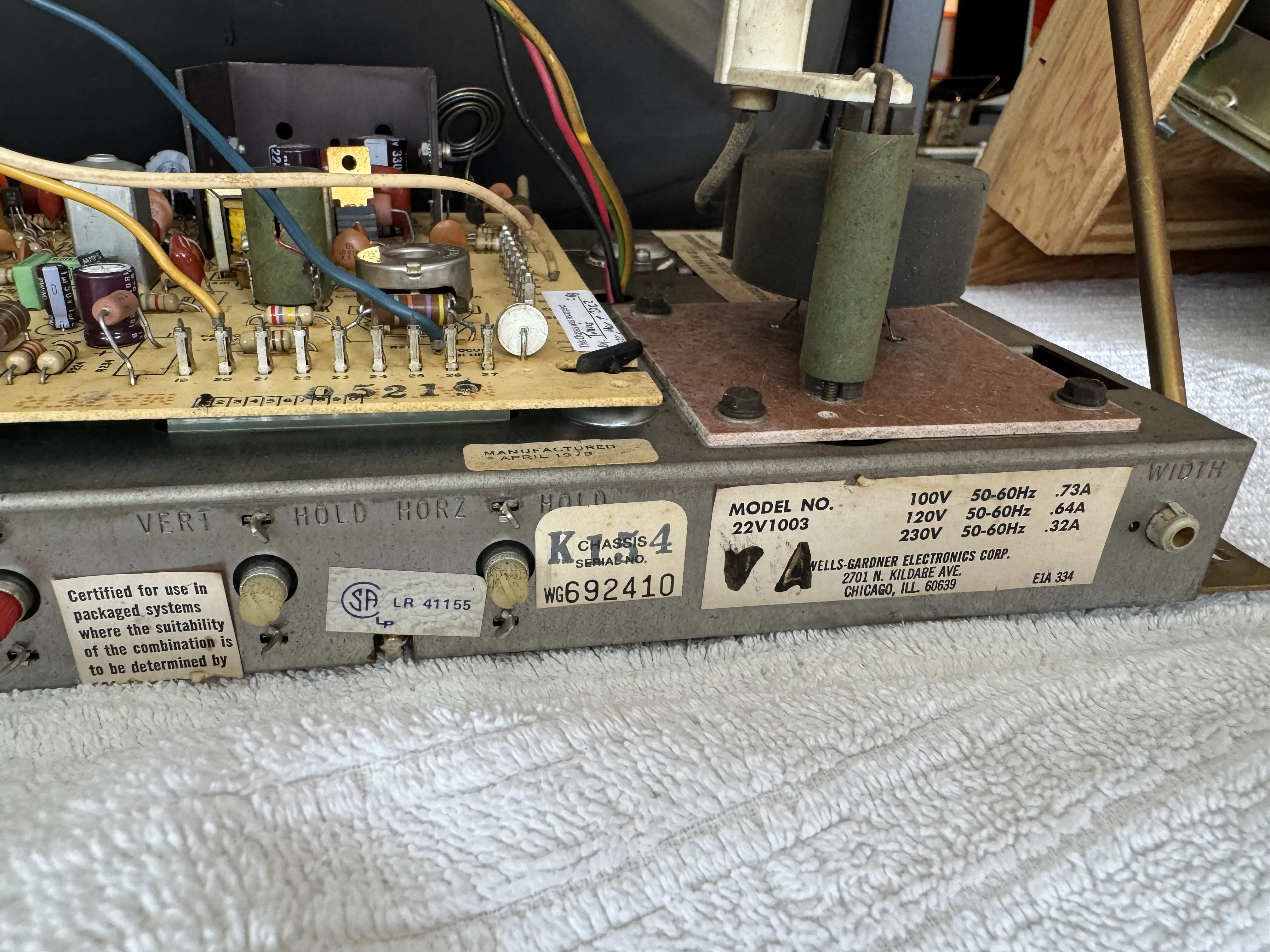

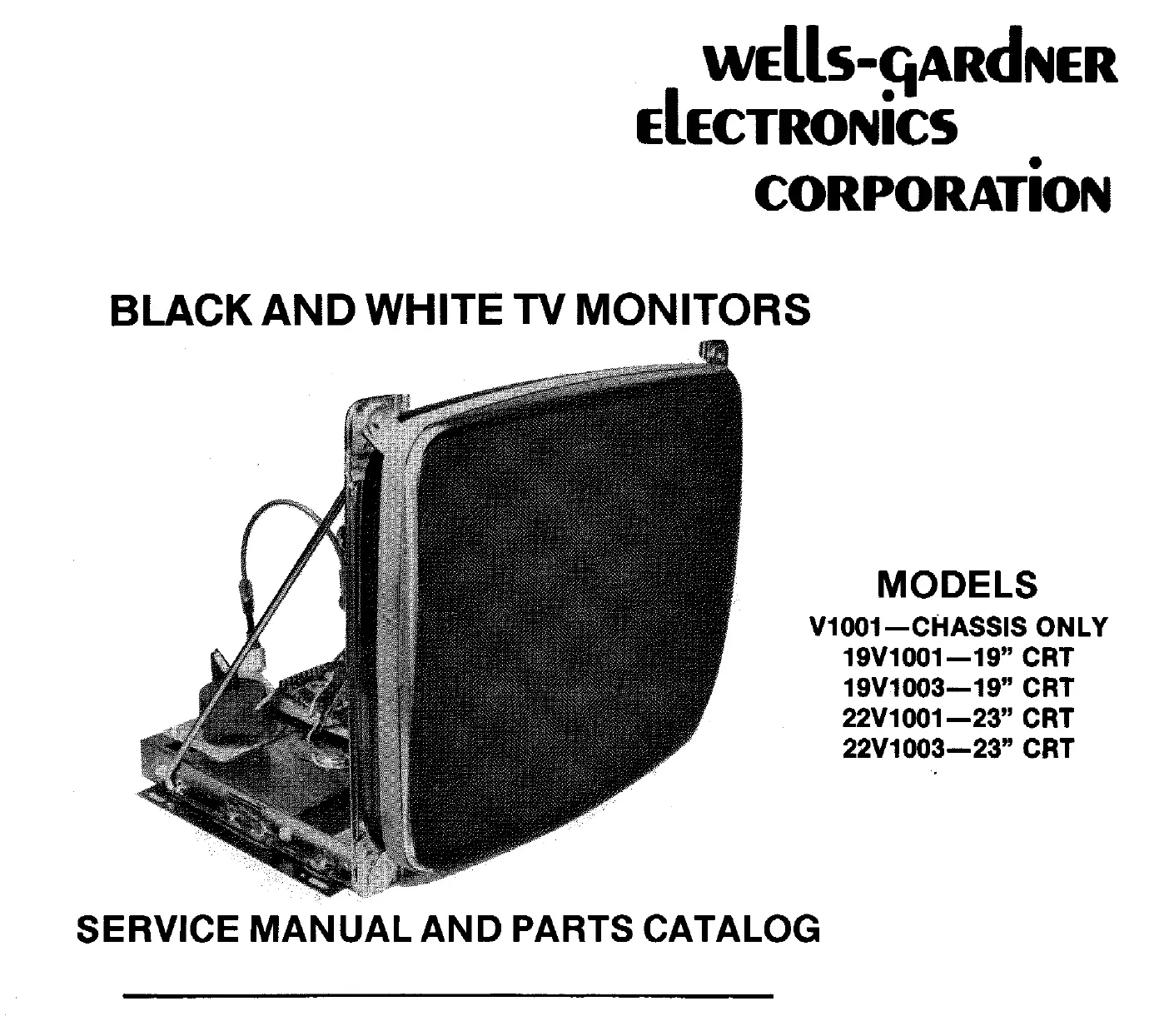

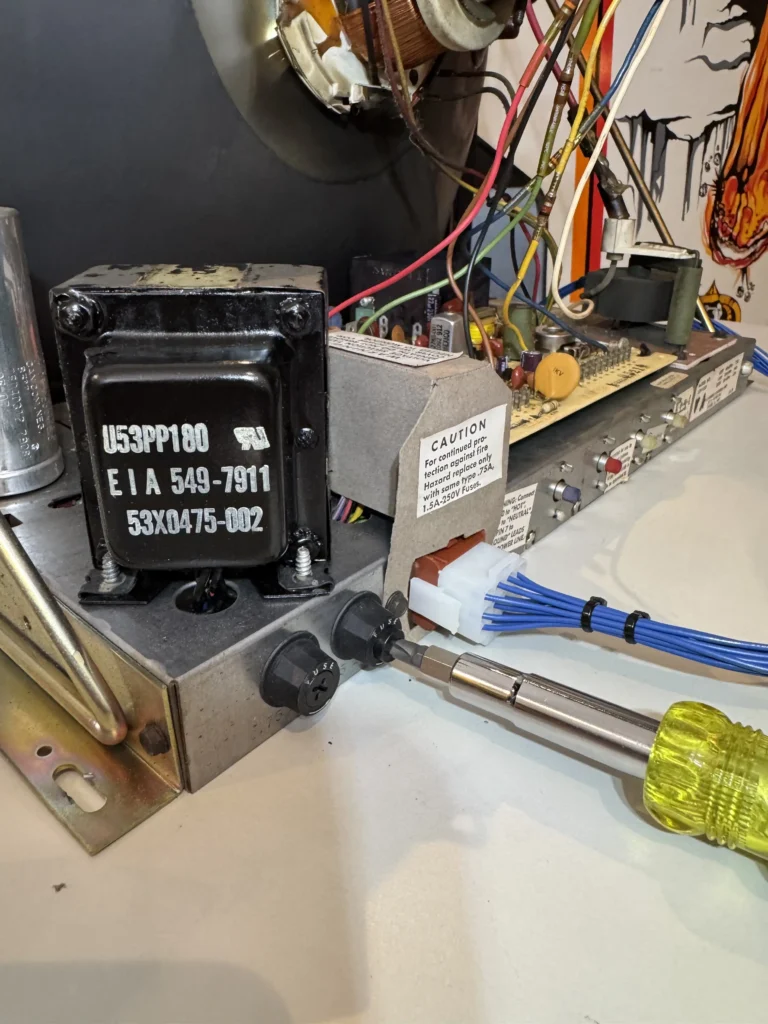

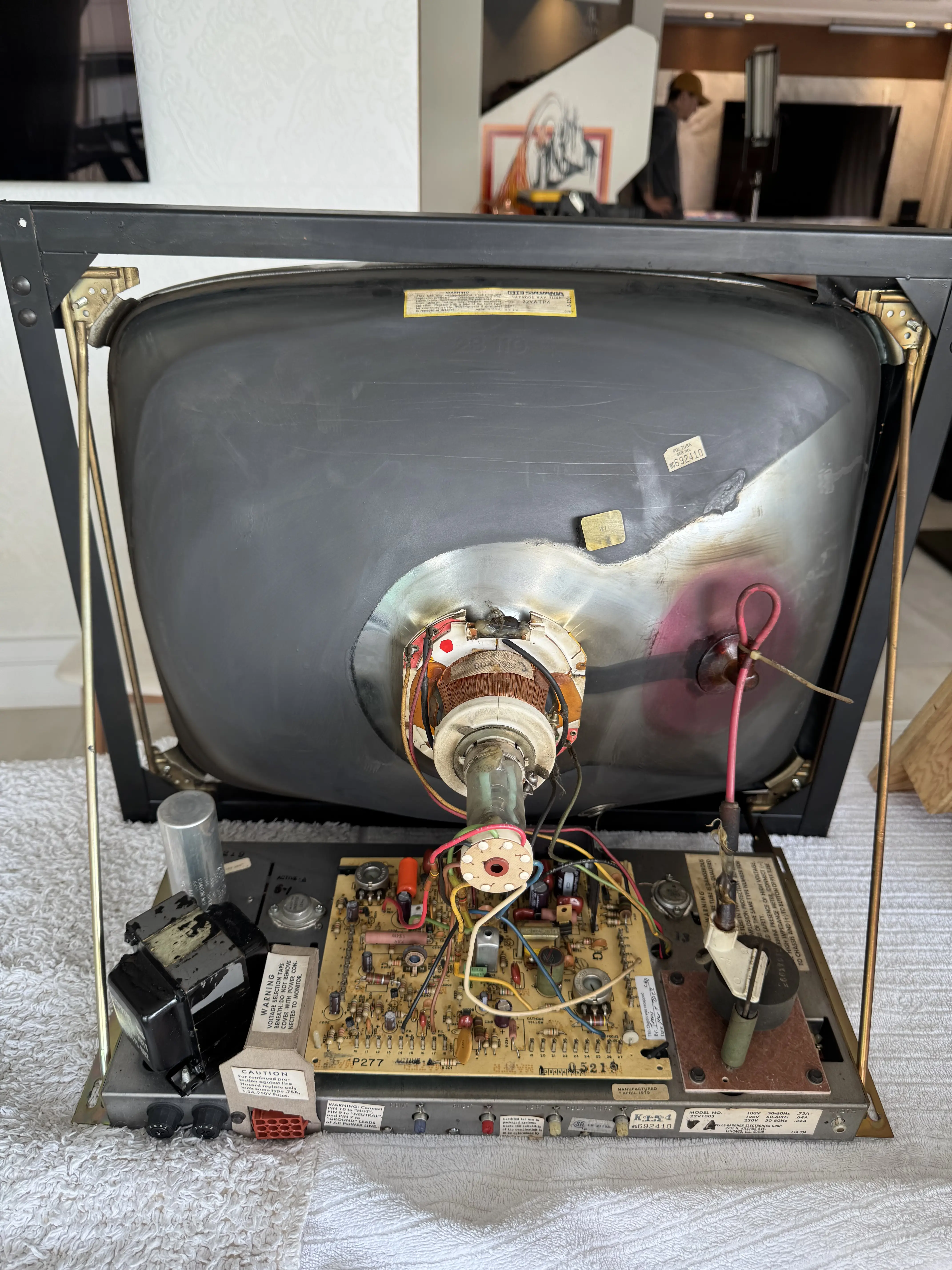

Antes de mais nada, vale falar um pouco sobre este monstro, um enorme monitor de 23 polegadas da Wells-Gardner comumente chamado de 19V1001, embora seu submodelo seja o 22V1003. Todas as 4 variações da Wells-Gardner são eletronicamente idênticas, variando apenas o tamanho de tela e o chassis conforme o estilo de montagem.
Curiosamente, enquanto os modelos iniciados pelo número 19 são tubos com 19 polegadas de tamanho, os modelos que se iniciam pelo número 22 são, na verdade, de 23 polegadas. Fica a curiosidade por trás deste processo – a minha teoria é que a Wells-Gardner projetou um monitor de 22 polegadas, mas, na hora de comprar o tubo do fabricante, por algum motivo, foi viável utilizar um modelo ligeiramente maior.

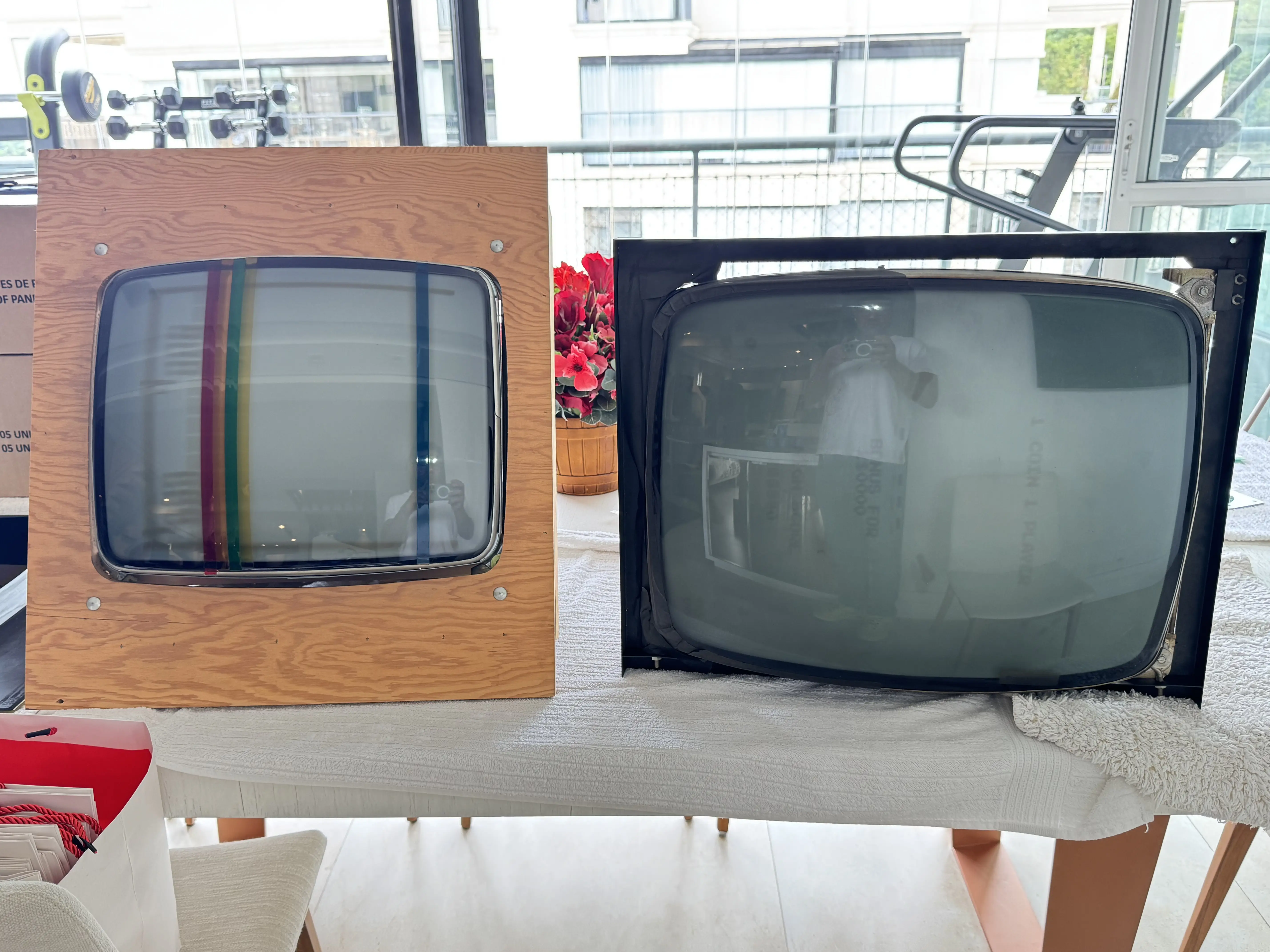

Este monitor, de tamanho brutal em comparação ao do Breakout – na foto seguinte colocados lado a lado –, veio a se tornar o meu preferido. É impressionante a diferença que 4 polegadas na diagonal representam para o campo de jogo, e somente pessoalmente percebemos isso. O Video Pinball foi meu segundo arcade game com este monitor, sendo o primeiro o Warlords em sua versão Upright.
Testando o Monitor do Video Pinball

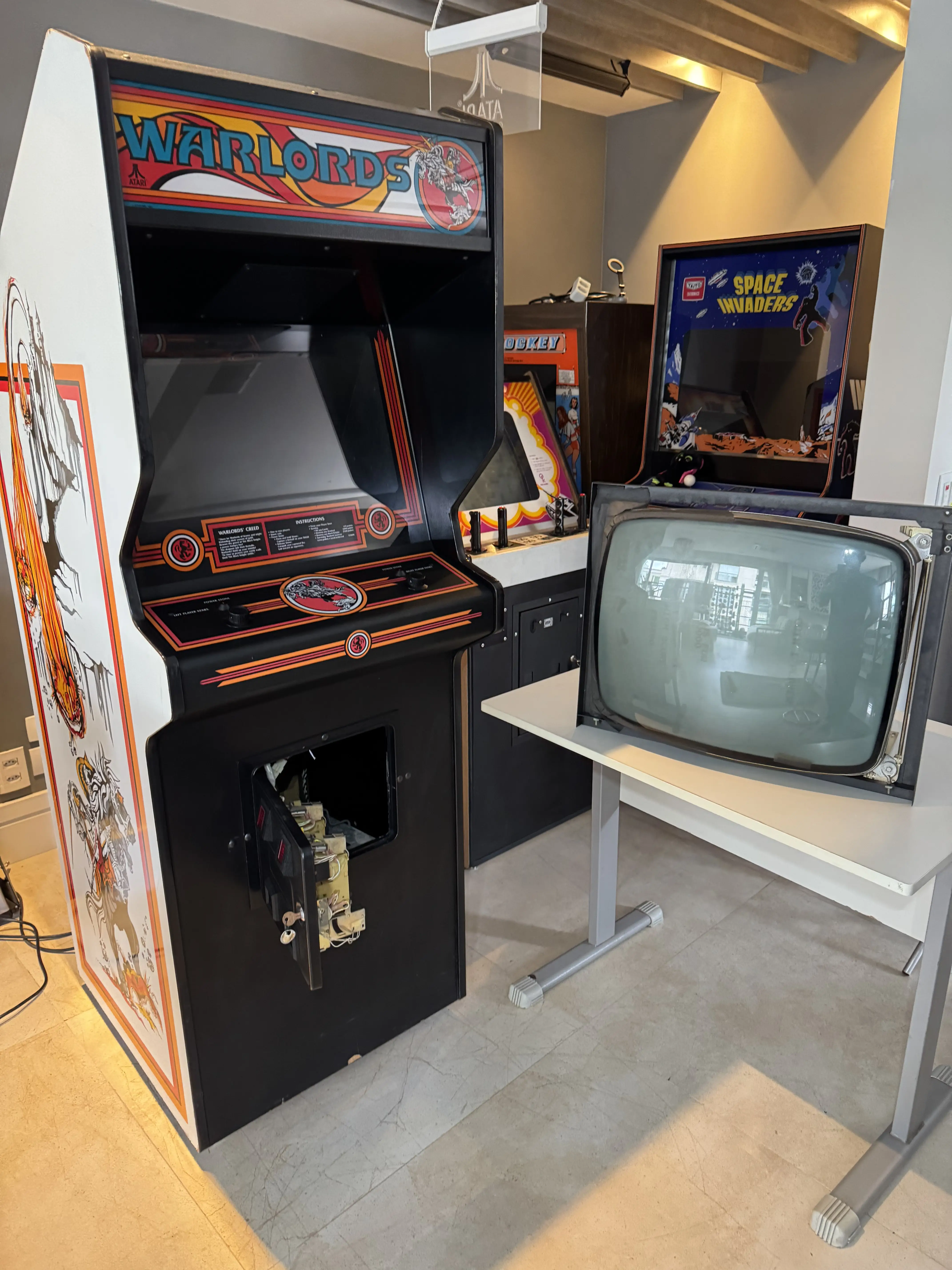

A máquina de escolha para o teste de monitores foi justamente o Warlords Upright, cujo monitor é exatamente o mesmo: o 22V1003.

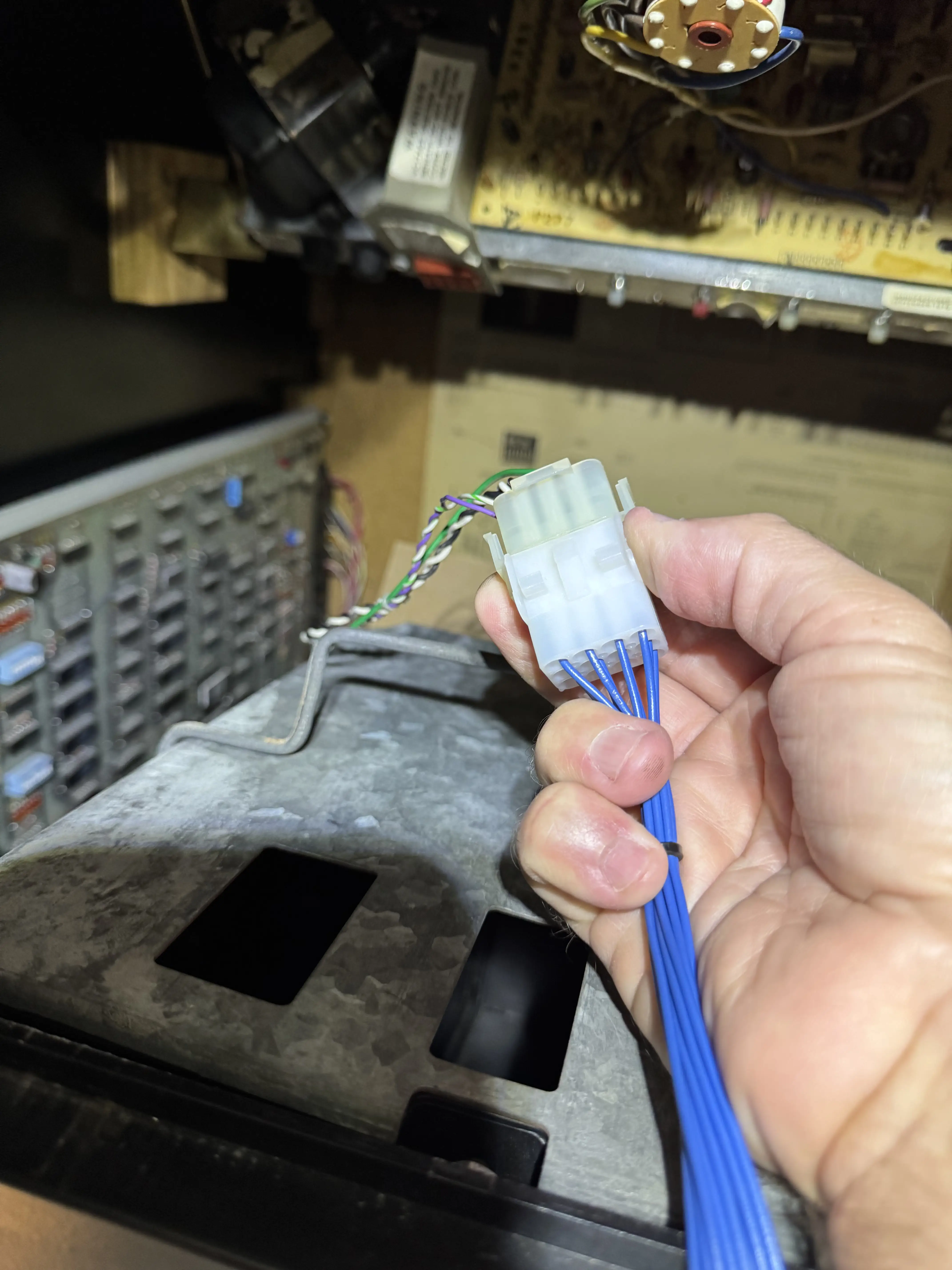

O procedimento para teste é bastante simples: basta desconectar o cabo de entrada do monitor do Warlords, ligar a um extensor e levar até a entrada do monitor do Video Pinball.
Considerando que o Warlords estava restaurado e funcionando, o teste deveria ser simples, trazendo imagem:

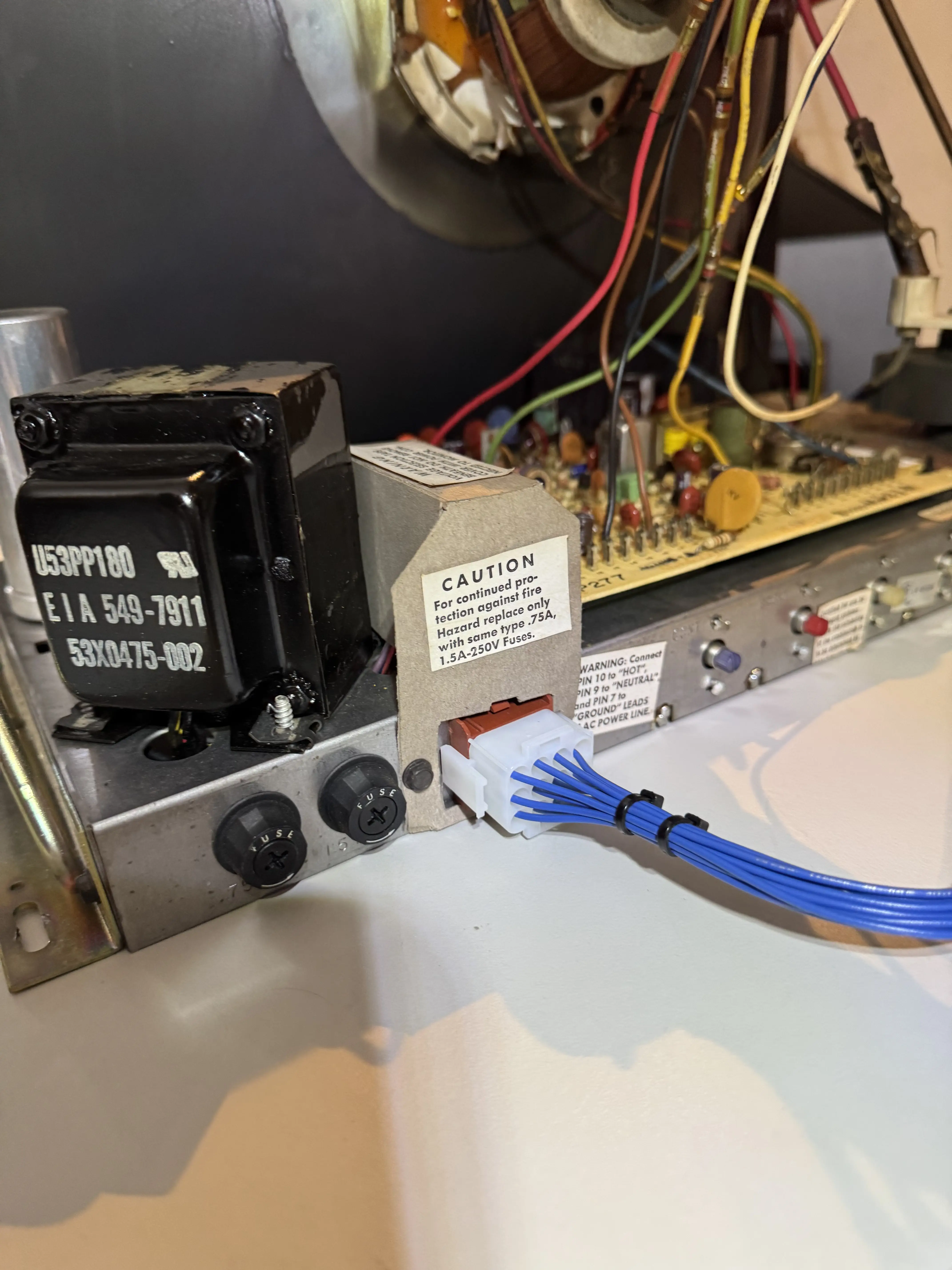

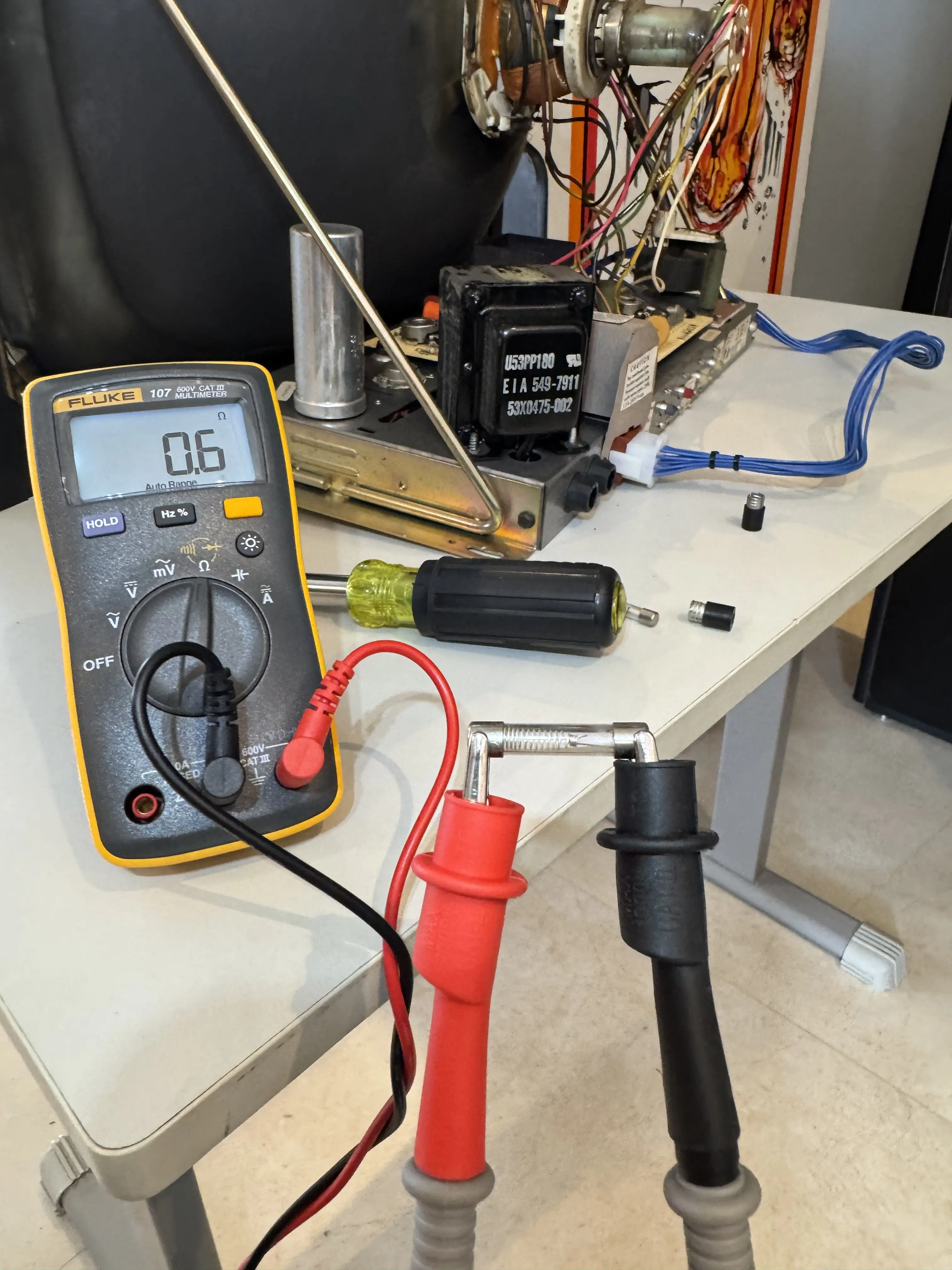

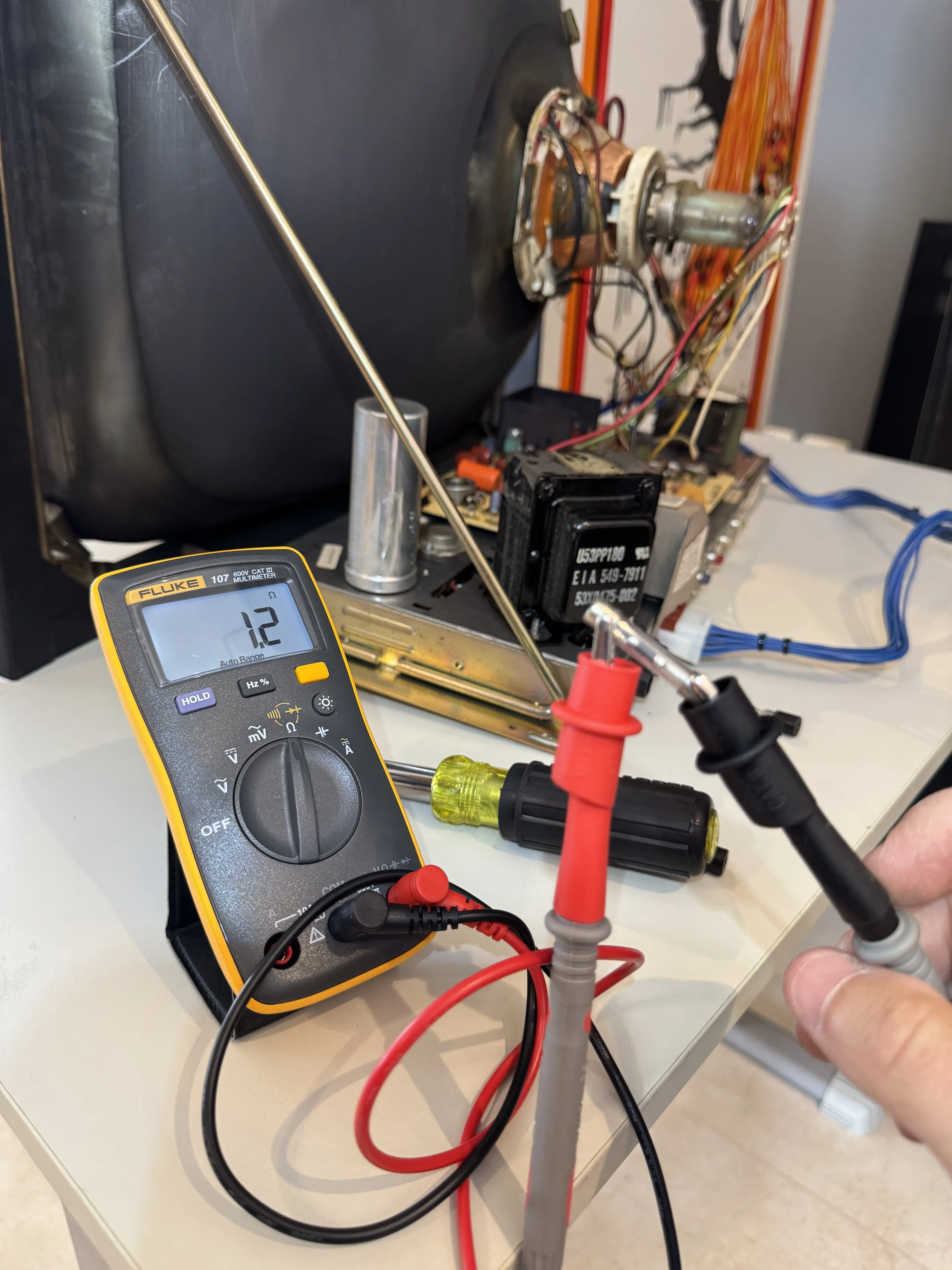

Como o teste foi negativo, eu resolvi me certificar de que os fusíveis do monitor estavam em ordem:
E, por fim, testei o circuito de alta tensão do monitor, cujo resultado foi positivo, medindo em torno de 14.000V, o que é esperado para estes monitores em preto e branco. É interessante observar também a rápida queda de voltagem ao desligar a máquina, indicando que o circuito de autodescarregamento do monitor está funcionando perfeitamente. A sonda de alta tensão não possui essa velocidade, descarregando os tubos de forma mais lenta, o que pode ser observado naqueles monitores que não possuem este circuito, como o Electrohome G08 do arcade vetorial Star Trek, da Sega.
Conclusão: o monitor estava com defeito no circuito de baixa tensão.
Testando a Placa-Mãe, ou PCB, do Video Pinball

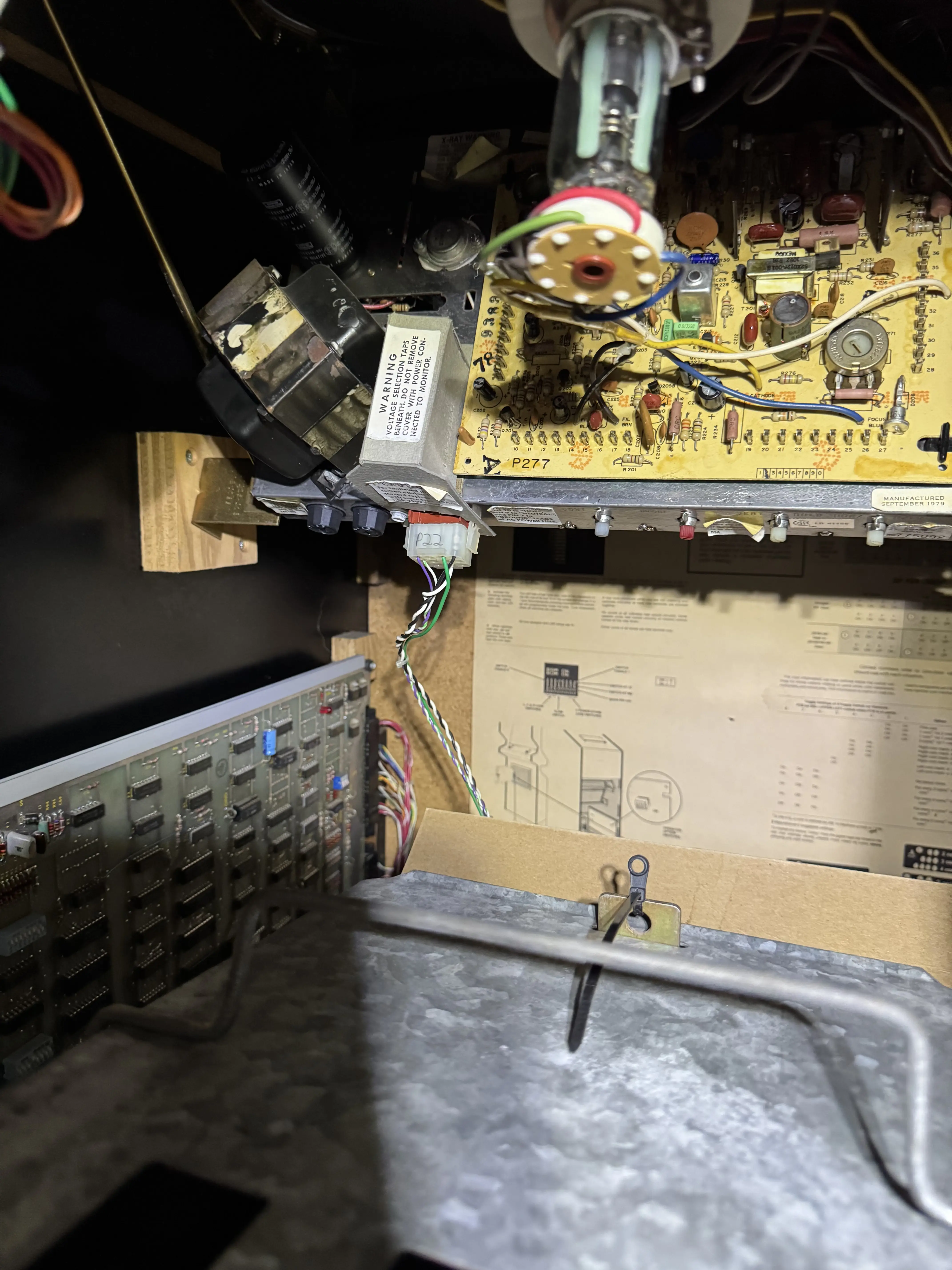

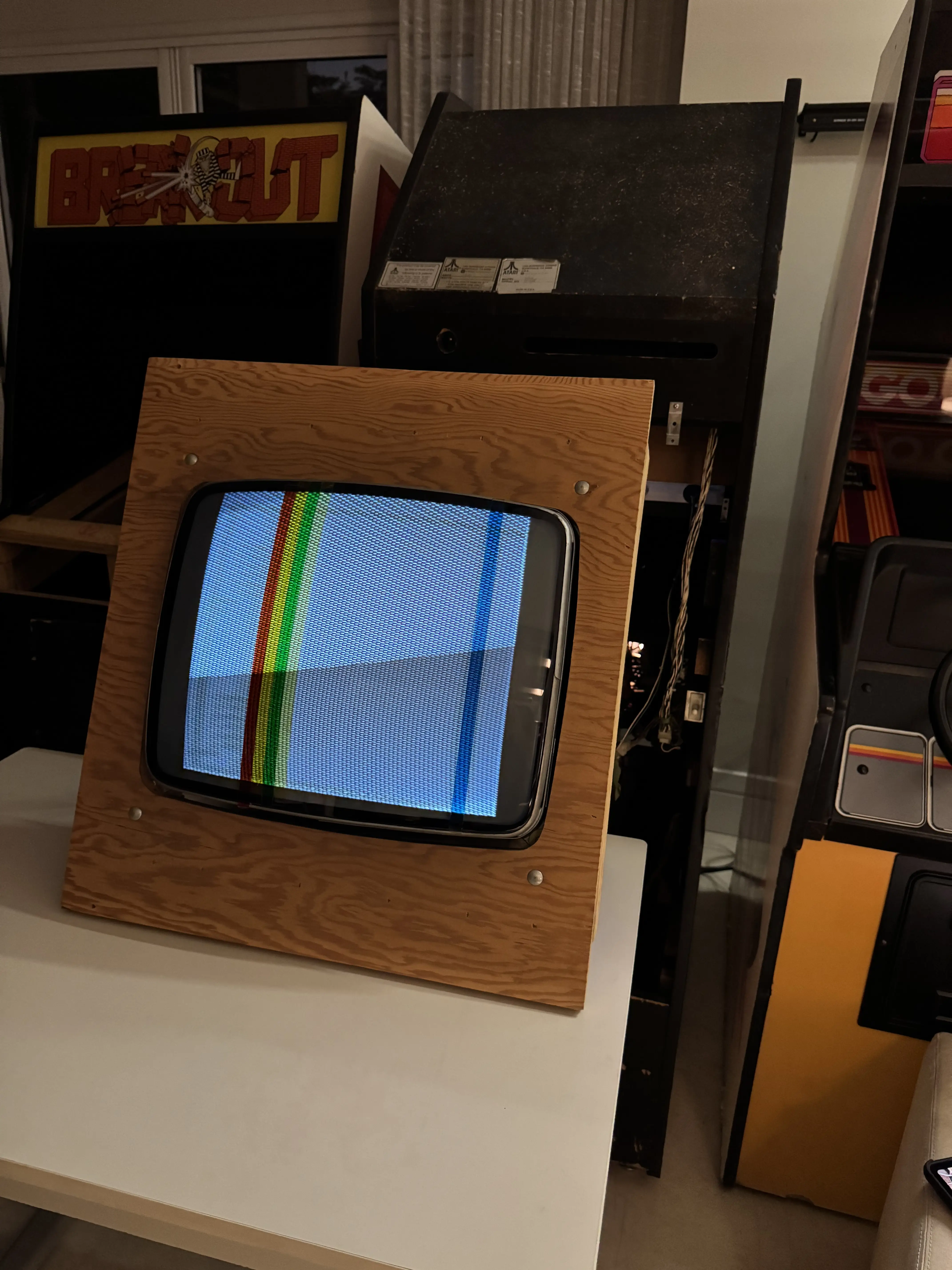

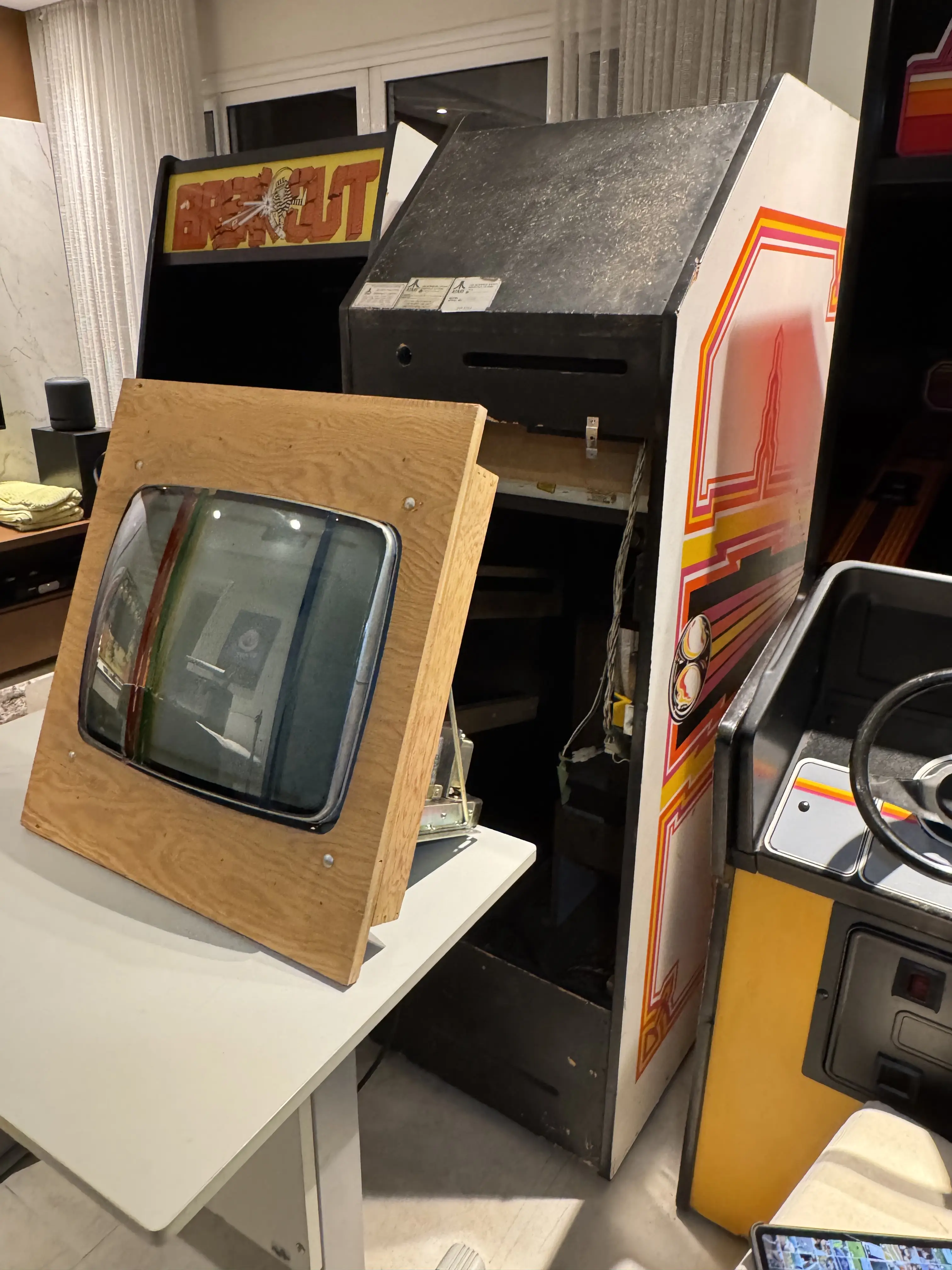

Com o teste do monitor concluído, agora faríamos o inverso, que seria ligar a placa lógica, placa-mãe, motherboard ou PCB, do Video Pinball em um monitor que estivesse funcionando. Eu dei preferência para o monitor do Breakout pelo fato de ele já estar fora do gabinete (o arcade estava sendo restaurado).
Confira o teste:
Como foi possível perceber, este teste também foi negativo. A imagem gerada “em branco” indicava algum problema na geração de imagem da PCB, considerando que as voltagens geradas pelo conjunto de força estavam corretas.
Estávamos diante de um raro caso em que tanto o monitor como a placa-mãe estavam com defeitos. Além de bastante incomum, isso também era improvável, uma vez que comprei este arcade devidamente restaurado e em condições de funcionamento.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: A Fantástica História por Trás do Arcade Video Pinball, 01 – Como Consegui um Gabinete de Video Pinball, 02 – Inspeção no Brasil: um Caos Completo e 03 – Reparo e Testes no Conjunto de Força.
O próximo post é o 05 – Reparo Simultâneo do Monitor e da PCB.
