Tank II #07: Harness (Chicote), Alto-Falantes e Back Door
Com o gabinete do arcade Tank II, da Kee Games, em plena montagem, o conjunto de força recuperado e a coin door restaurada, iniciei a instalação do chicote original, também conhecido como harness.

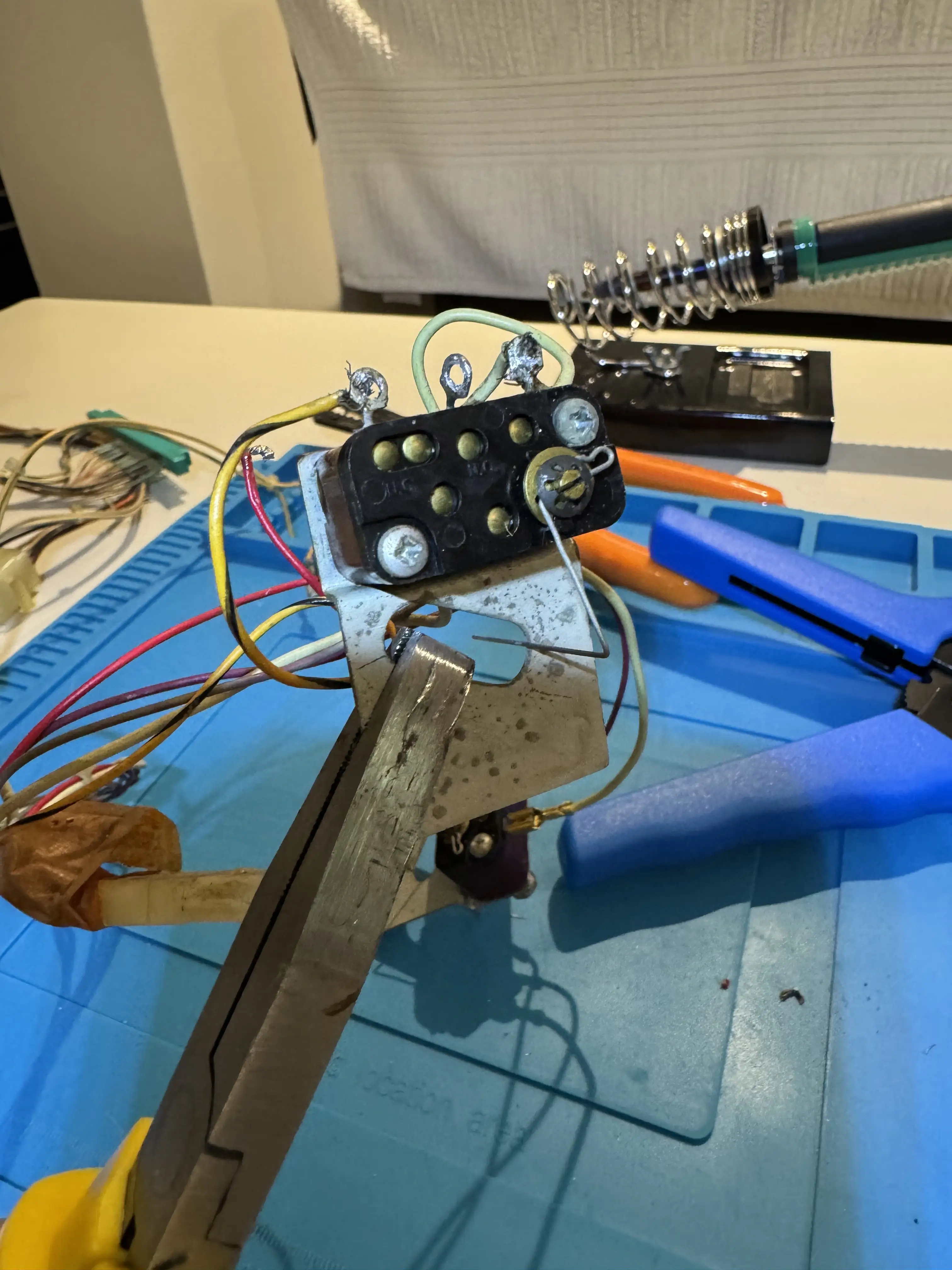

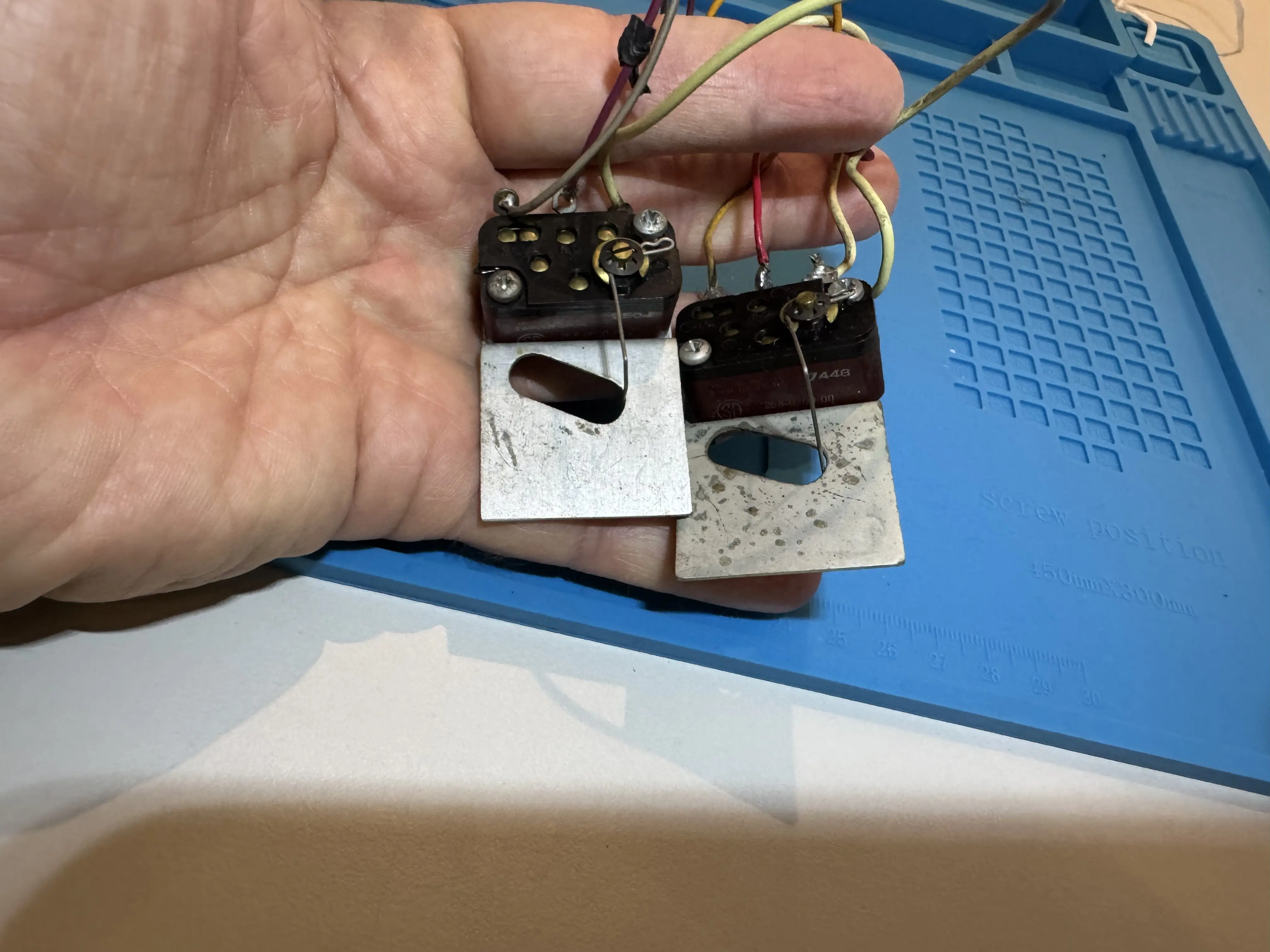

Comecei a ligação justamente pela parte que eu sabia necessitar de ajustes, que era a coin door. Era nessa ligação com os switches de moedas instalados na porta que o chicote se conectava através de solda:
Eu não gosto desse tipo de conexão, porque sempre tenho a impressão de que alguém fez isso na pressa ou teve falta de cuidado em crimpar os conectores adequados. Embora, de fato, alguns arcades venham de fábrica com pontos de solda em algumas ligações, isso dificulta muito em momentos de reparo ou quando é preciso desligar o chicote.

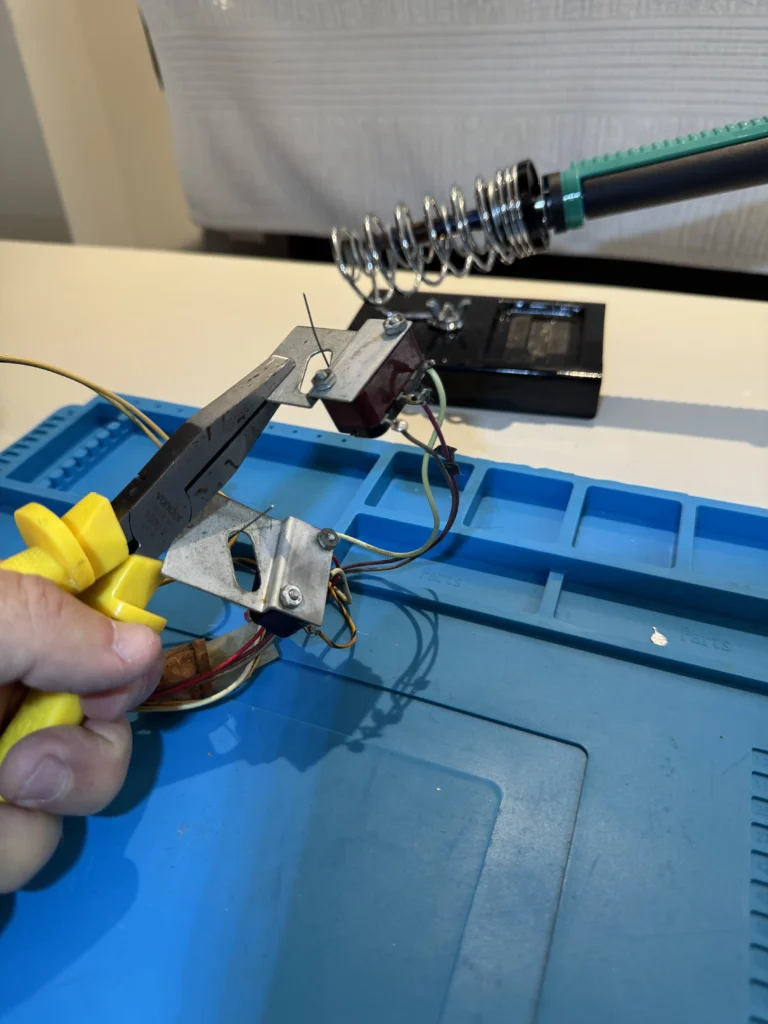

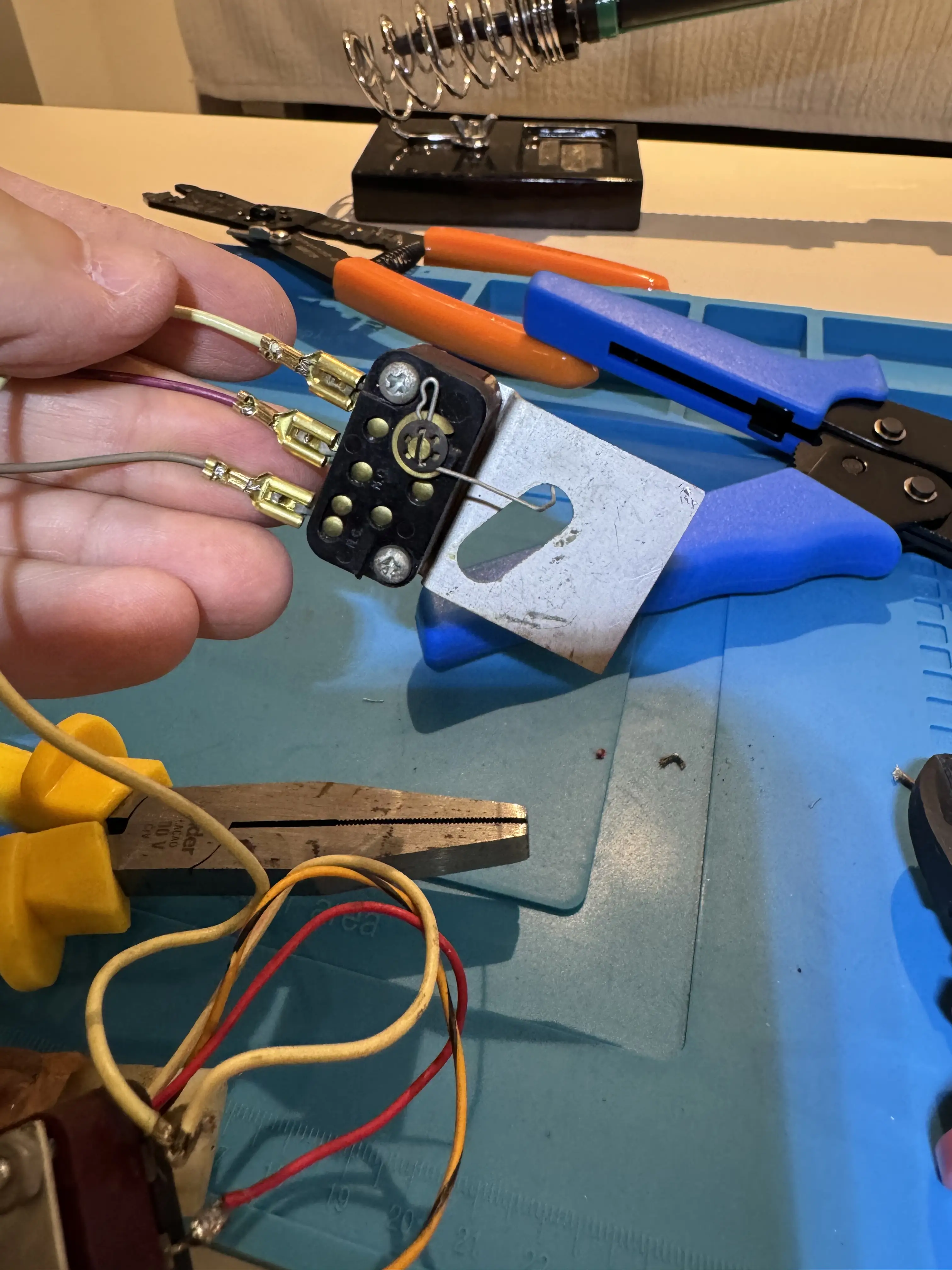

Dessa forma, comecei a retirar a solda das ligações e trocá-las por conectores elétricos fêmea:
Alguns conectores dos switches são muito frágeis, entortam e podem quebrar se não houver cuidado. A maior dificuldade é retirar a solda quando ela foi colocada sobre a malha metálica que foi “amarrada” no conector como se fosse um nó.

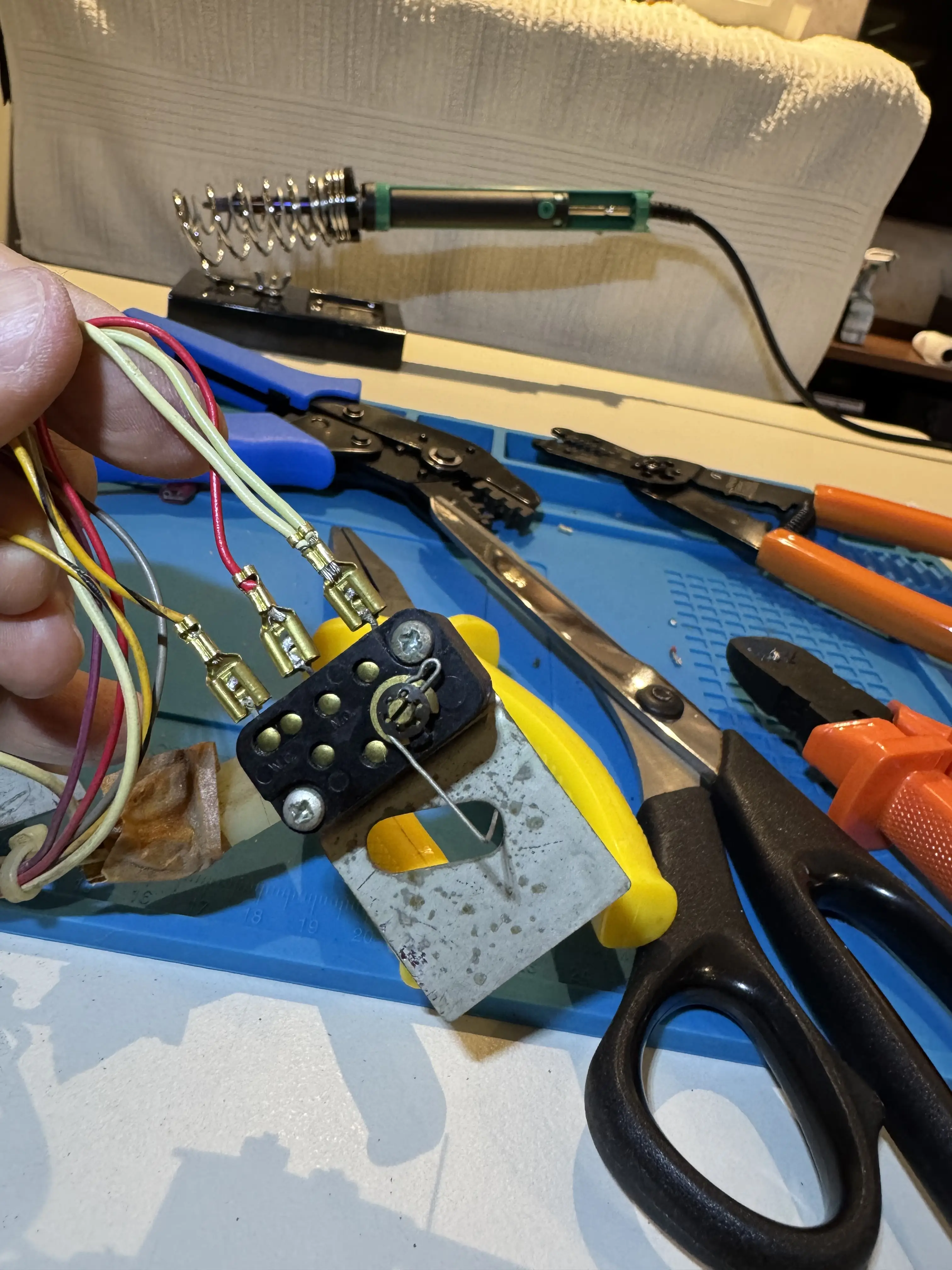

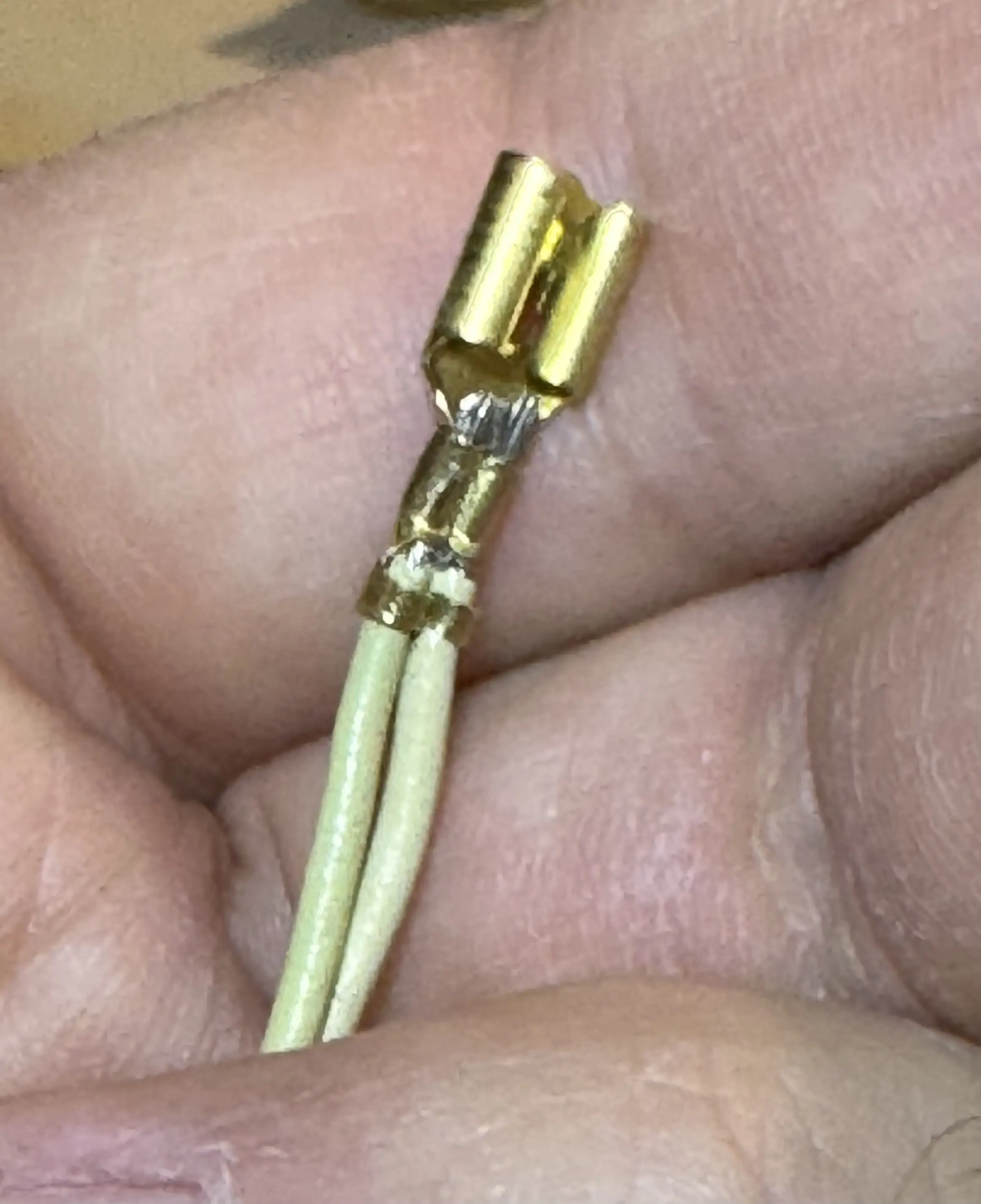

Outra conexão difícil de trocar por conectores elétricos é quando existem 2 fios chegando ao mesmo ponto, como no exemplo acima. Tento sempre realizar uma crimpagem perfeita, com cada fio se acomodando em uma das garras do conector:

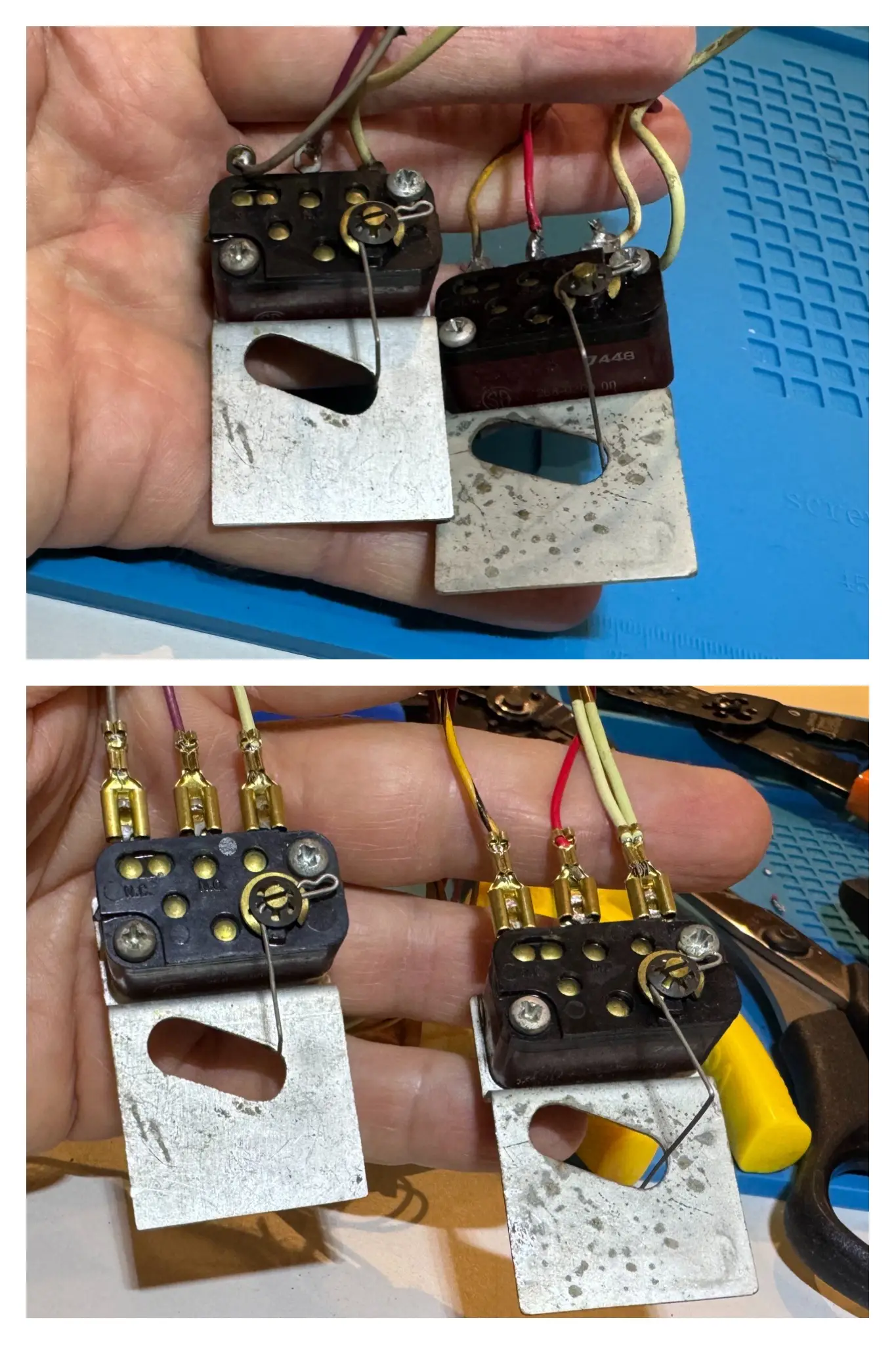

Certamente vale o esforço, pois o antes e depois desse tipo de acabamento é completamente diferente, e no Tank II tudo estava sendo feito da melhor forma possível:

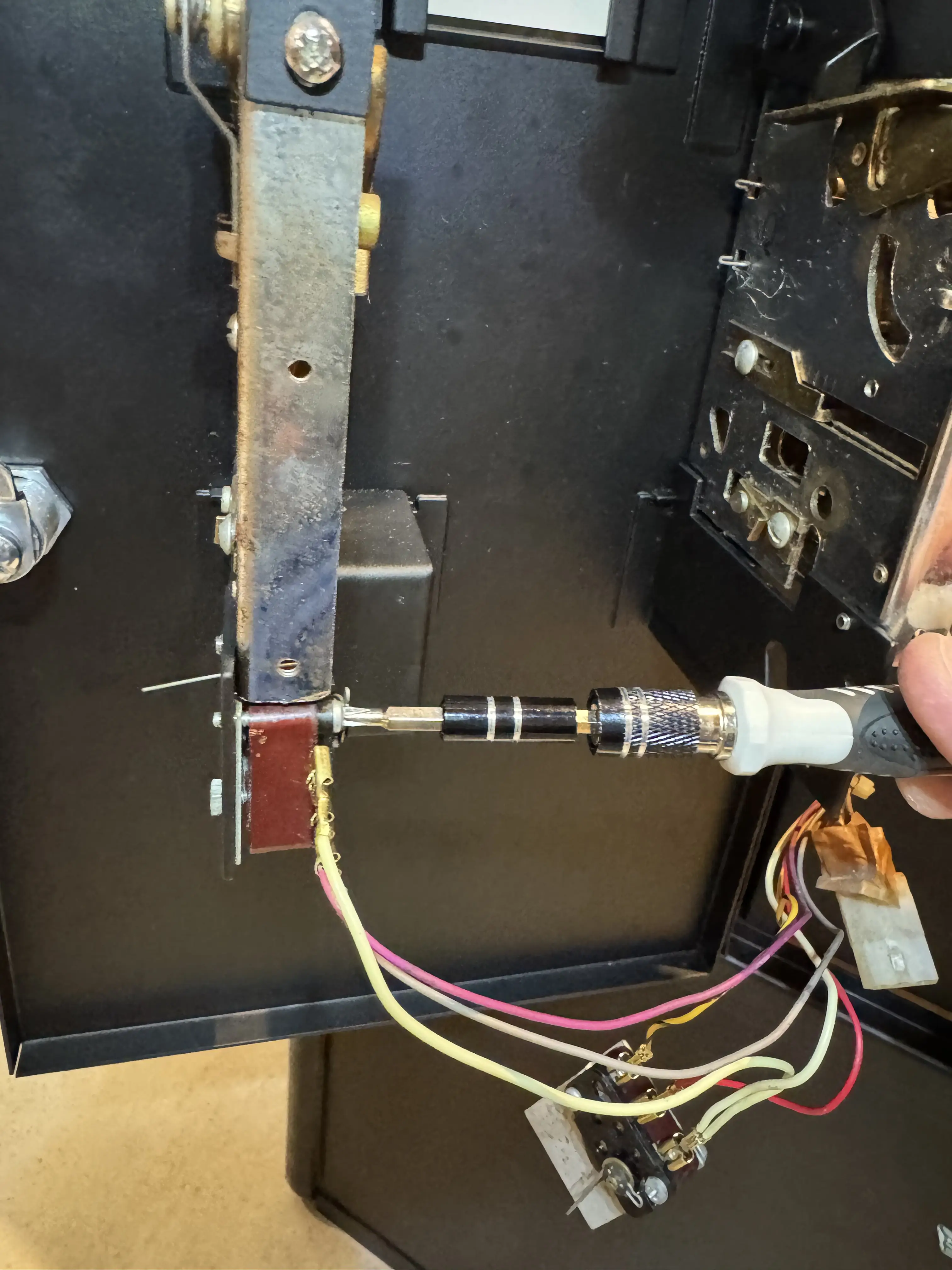

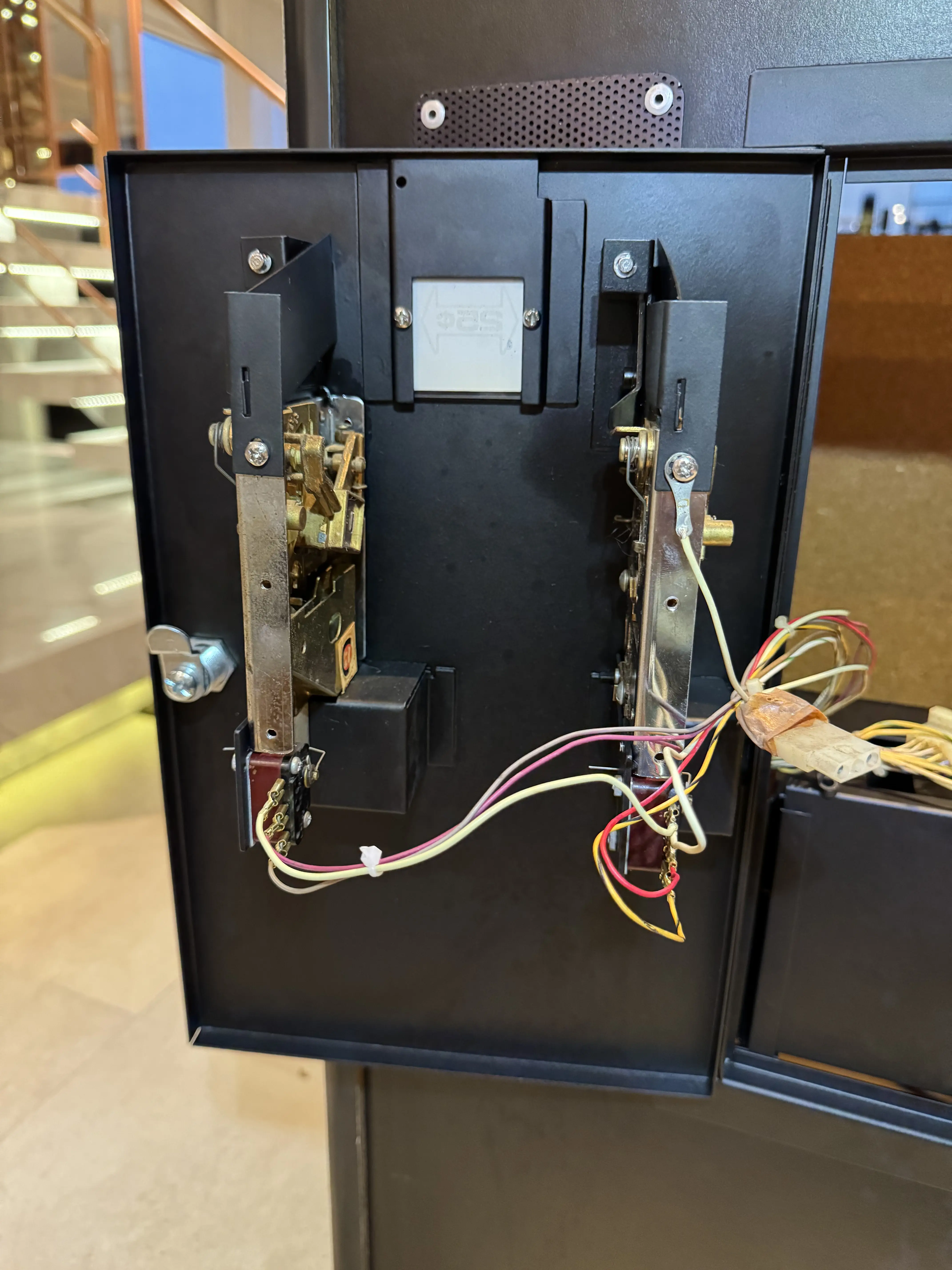

Após instalado na coin door, o harness ficou desta forma:

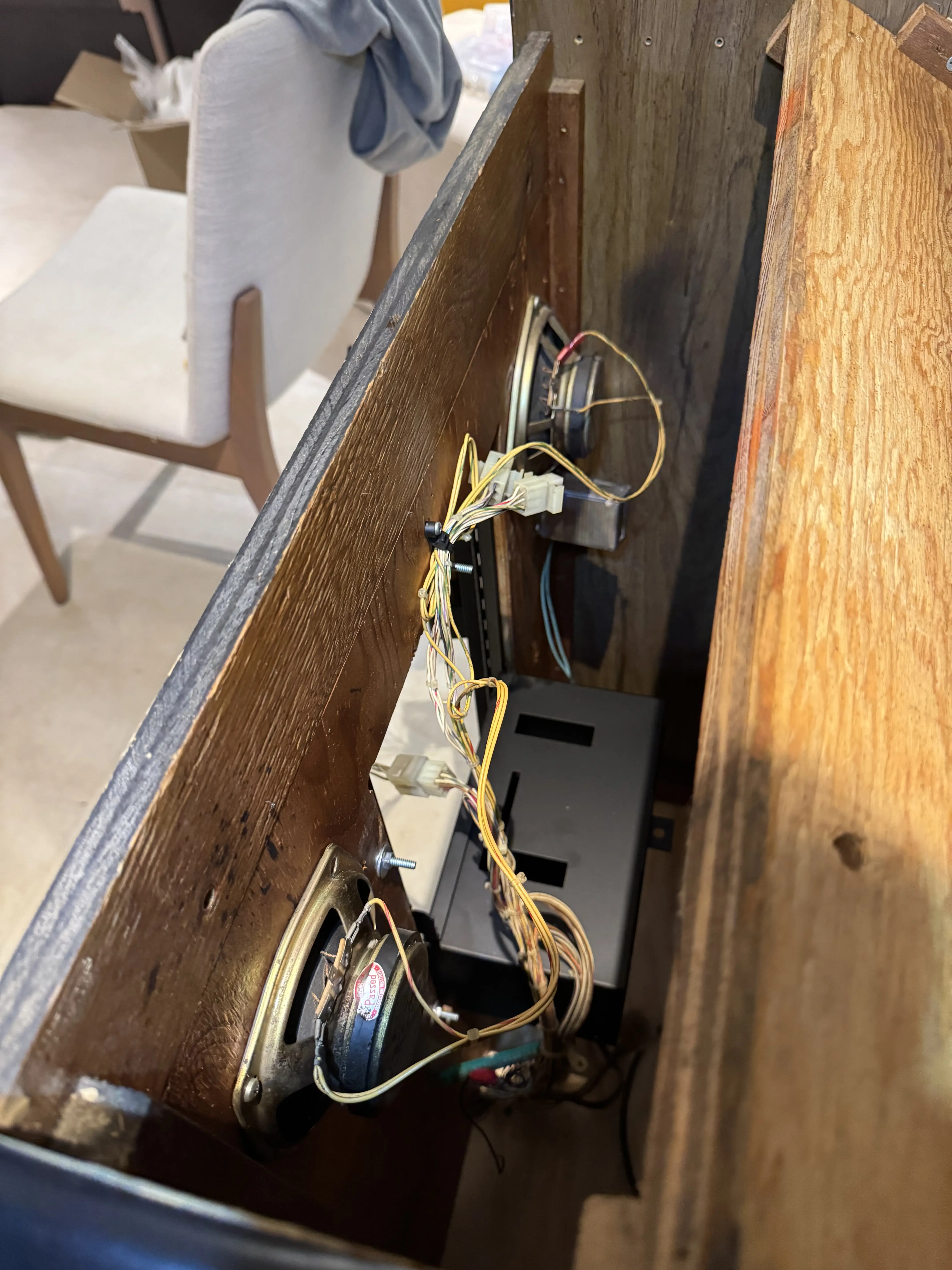

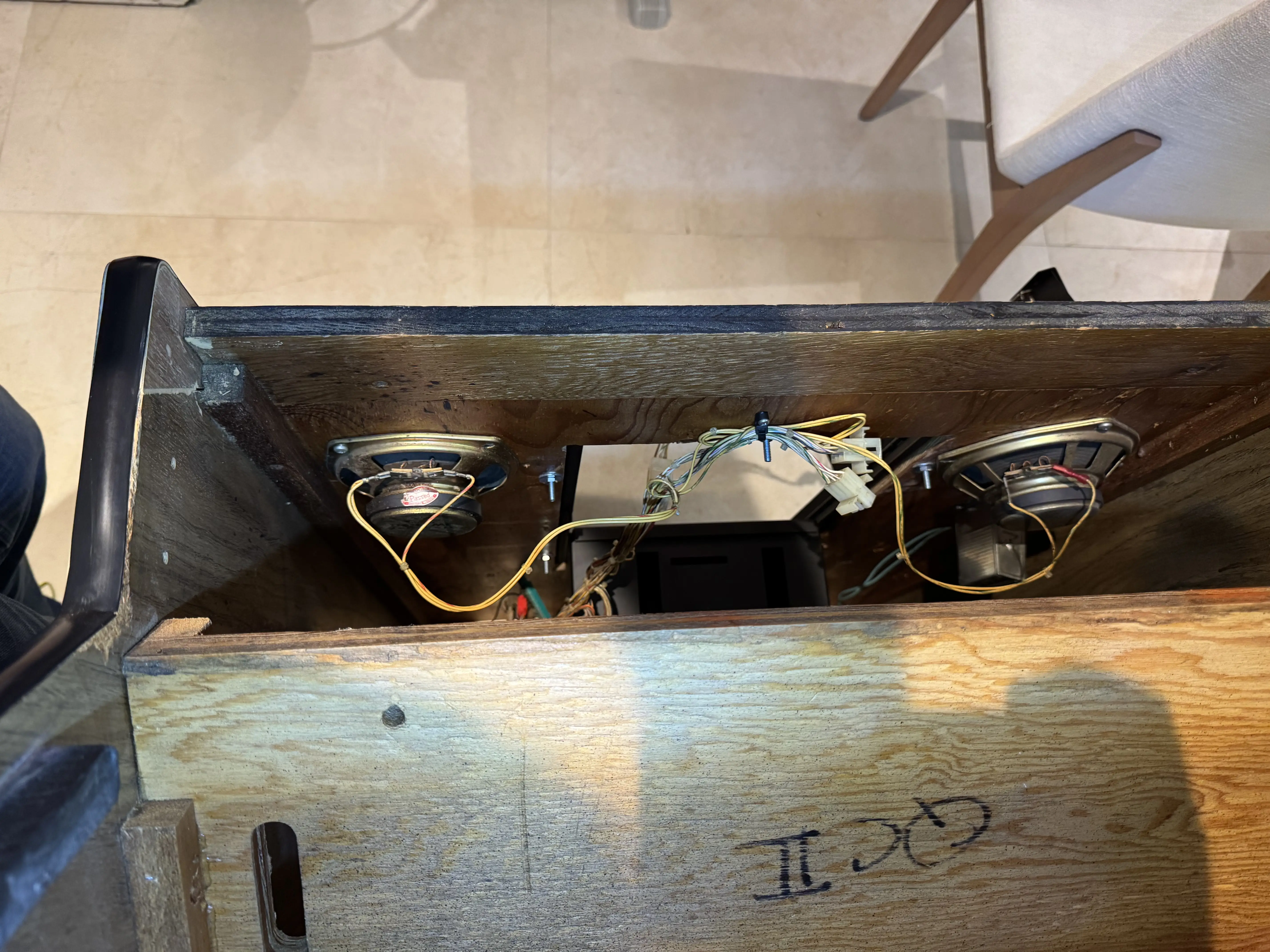

Os alto-falantes também foram instalados na sequência:

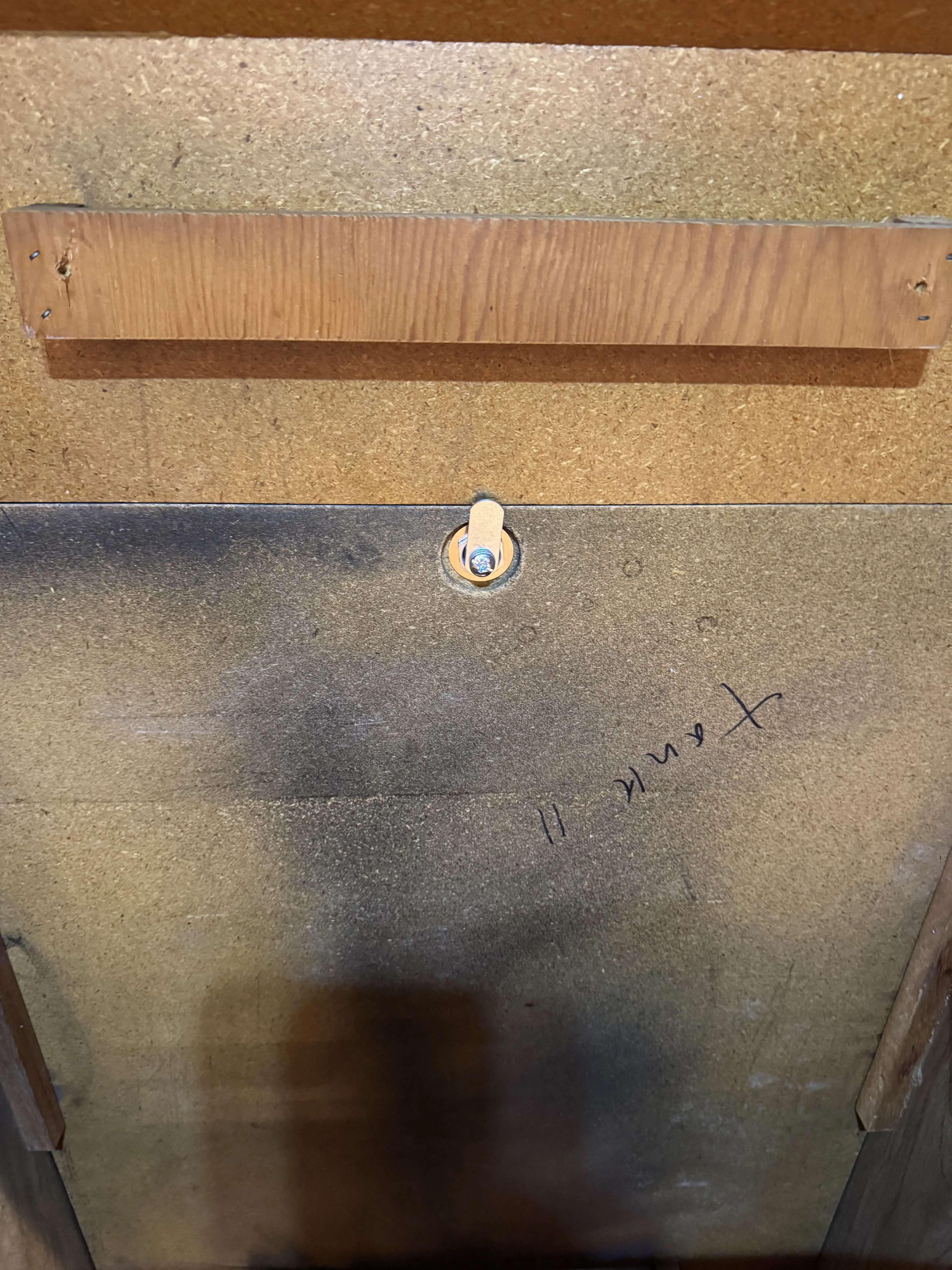

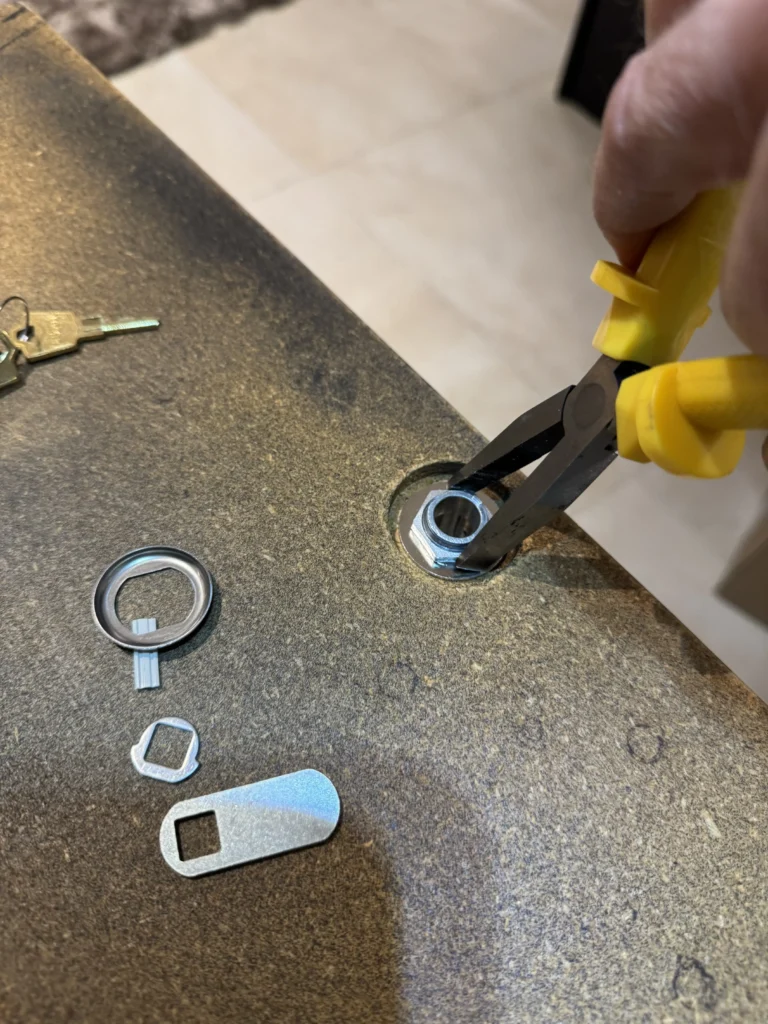

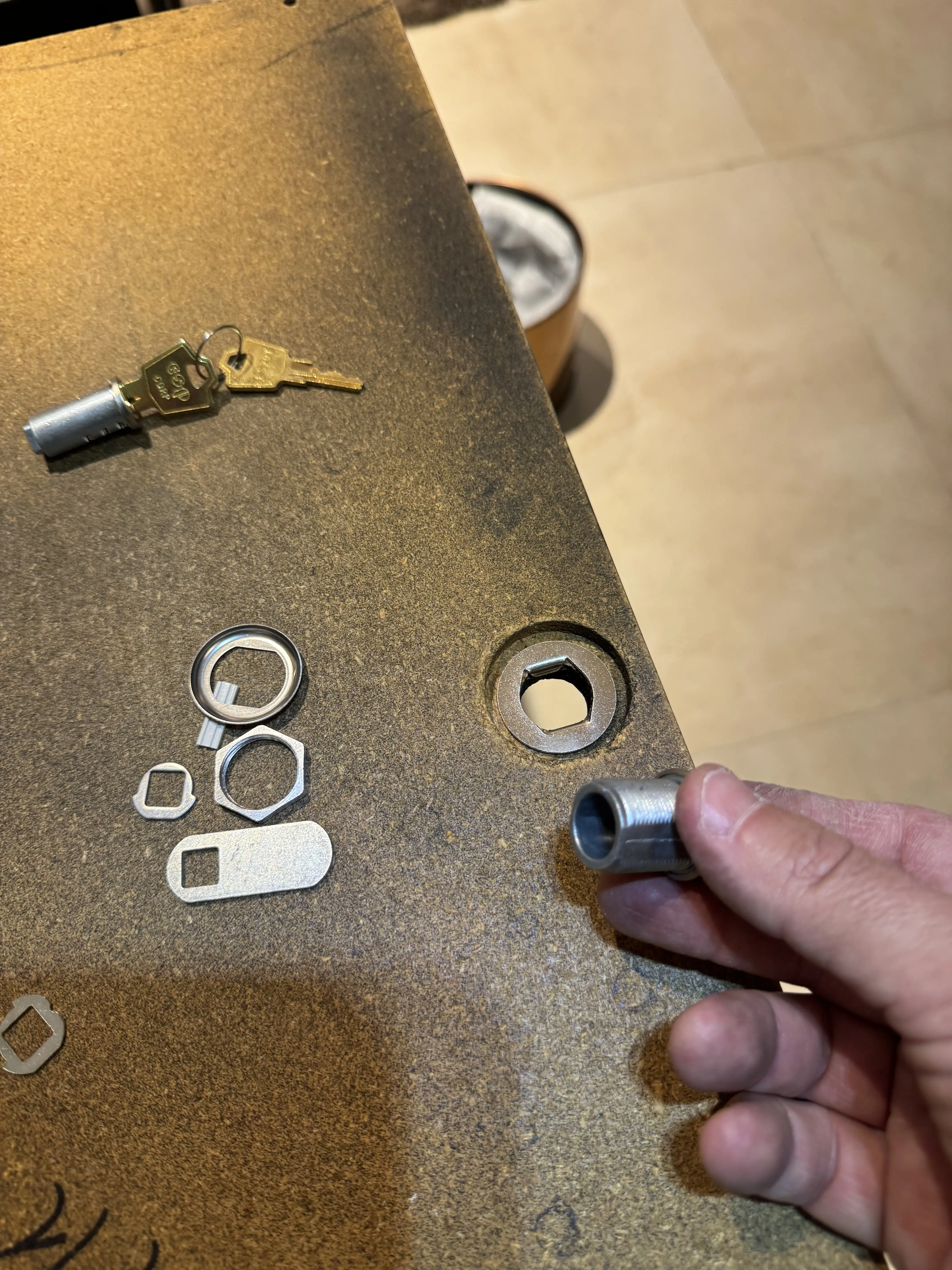

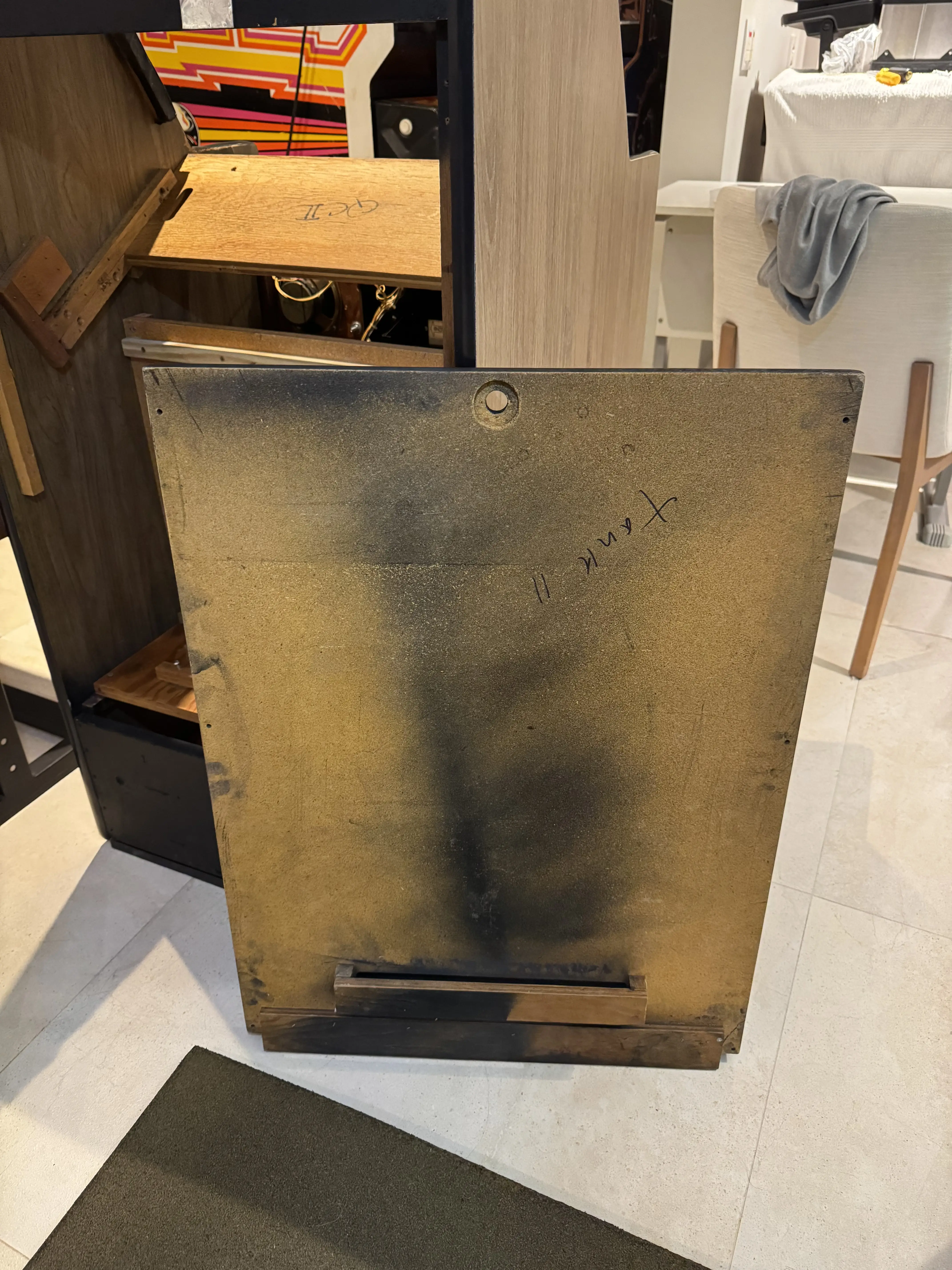

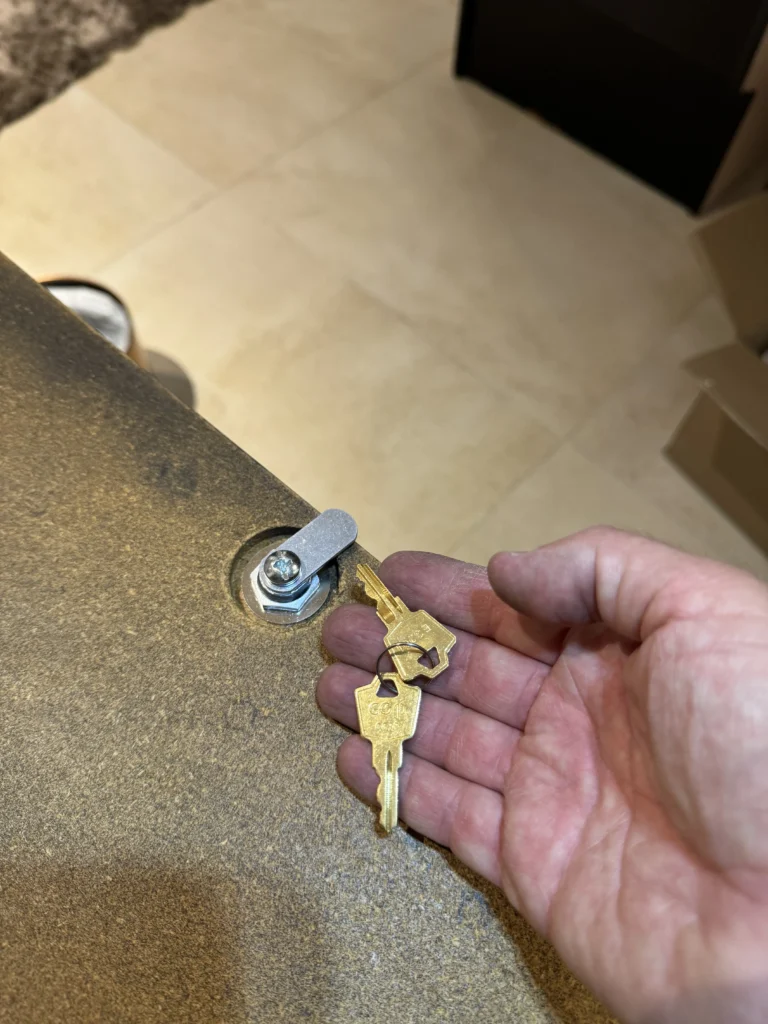

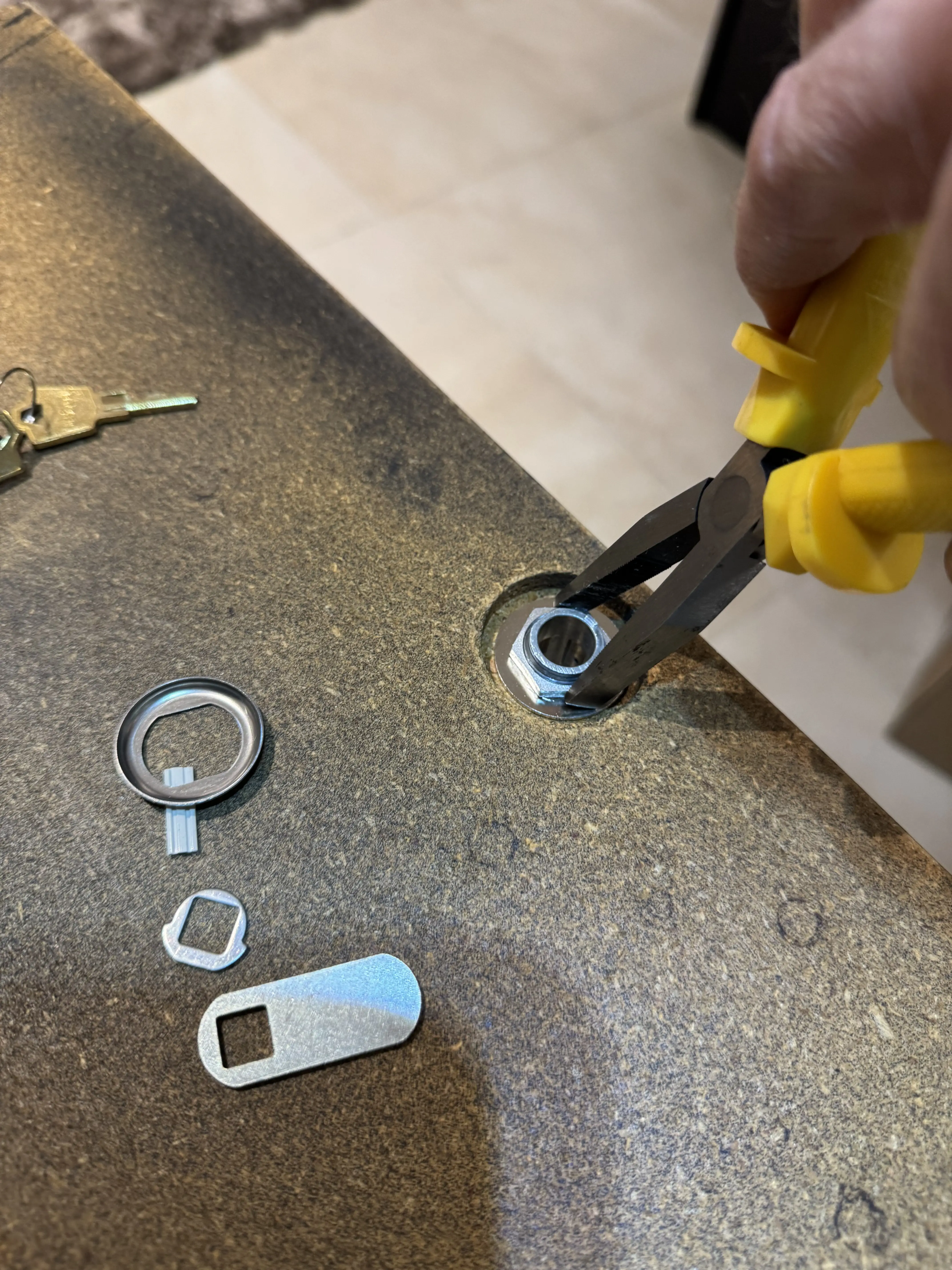

Em seguida, uma fechadura foi colocada na back door:

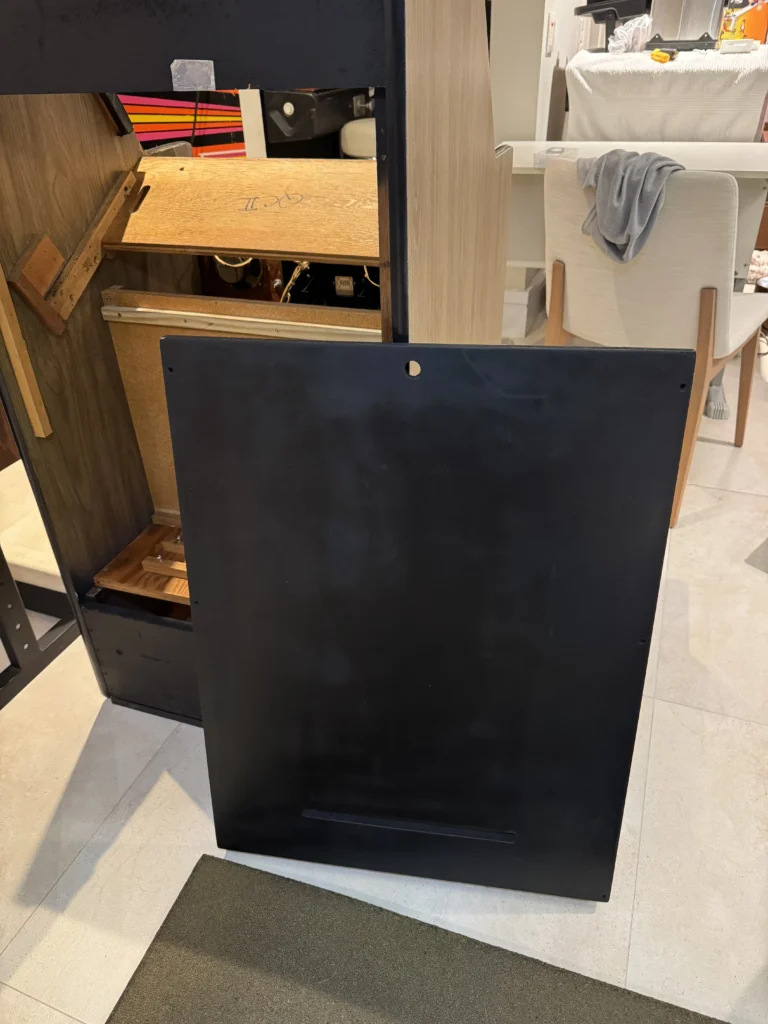

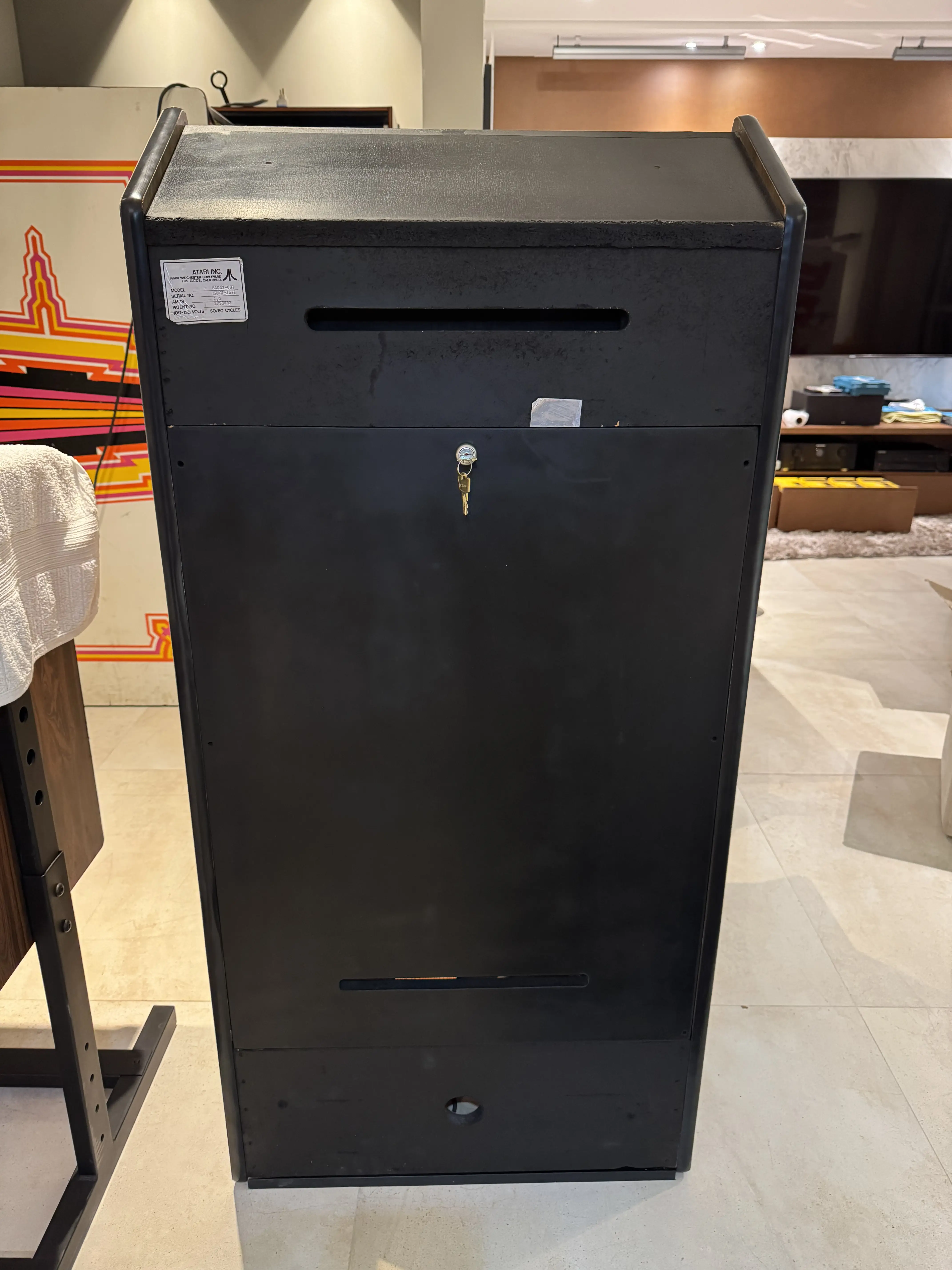

Após instalada, ficou perfeita:
Este post é parte de uma série. Os capítulos anteriores são Post Introdutório: Tank II, da Kee Games – O Precursor do Combat, do Atari 2600, 01 – Um Gabinete Necessitando de Reforma Completa, 02 – Monitor Motorola Preto e Branco com Defeito, 03 – Desmontagem Completa do Gabinete, 04 – Restauração Completa do Gabinete, 05 – Restauração Completa da Coin Door e 06 – Restauração e Montagem do Conjunto de Força.
O próximo post é o 08 – Monitor Consertado nos Estados Unidos.
Conheça o passo a passo da restauração do Arcade Tank da Kee Games através do índice dos capítulos.
