Tank II #02: Monitor Motorola Preto e Branco com Defeito

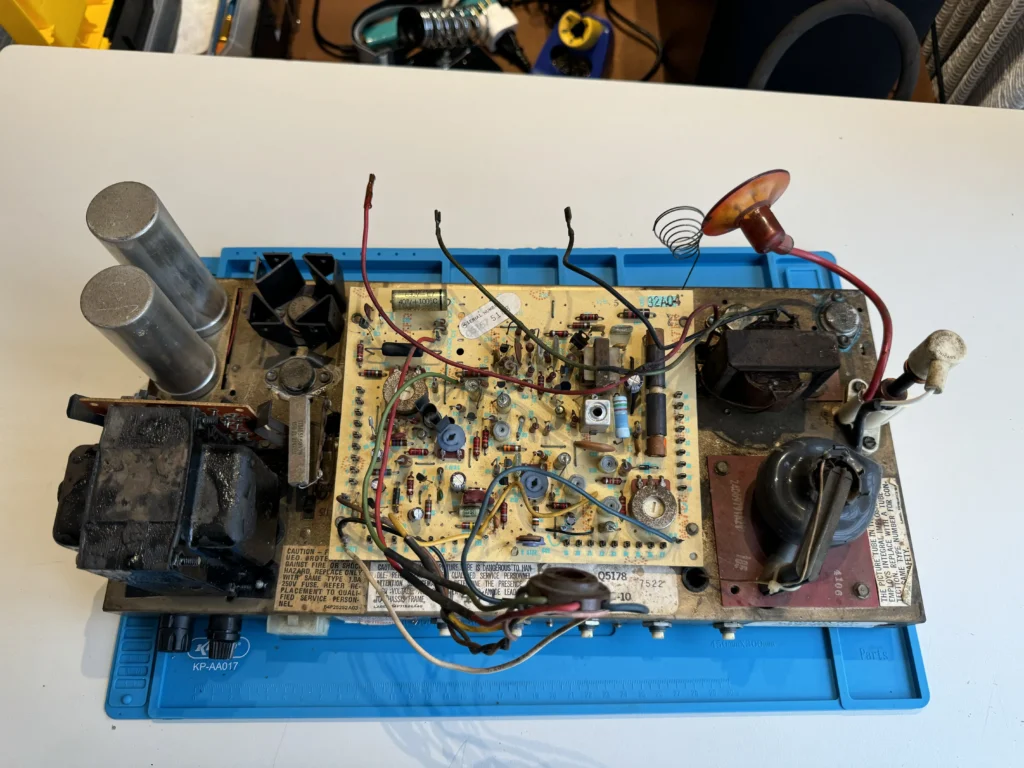

O monitor preto e branco da Motorola, modelo XM 501-10, foi o que acompanhou este gabinete do arcade Tank II, da Kee Games. Conforme o post anterior, nos testes o monitor indicou estar com defeito, me levando a retirá-lo para inspeção.

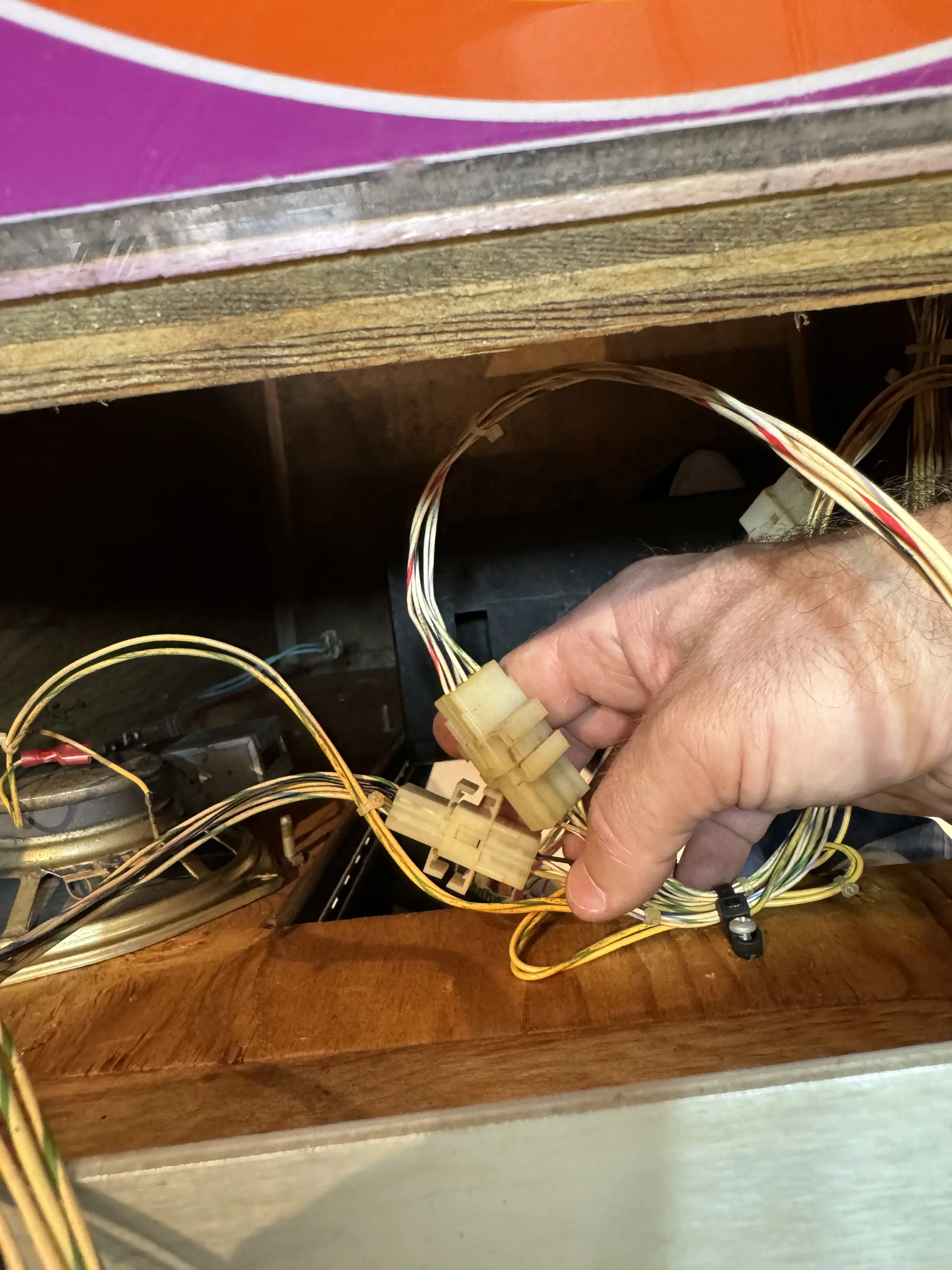

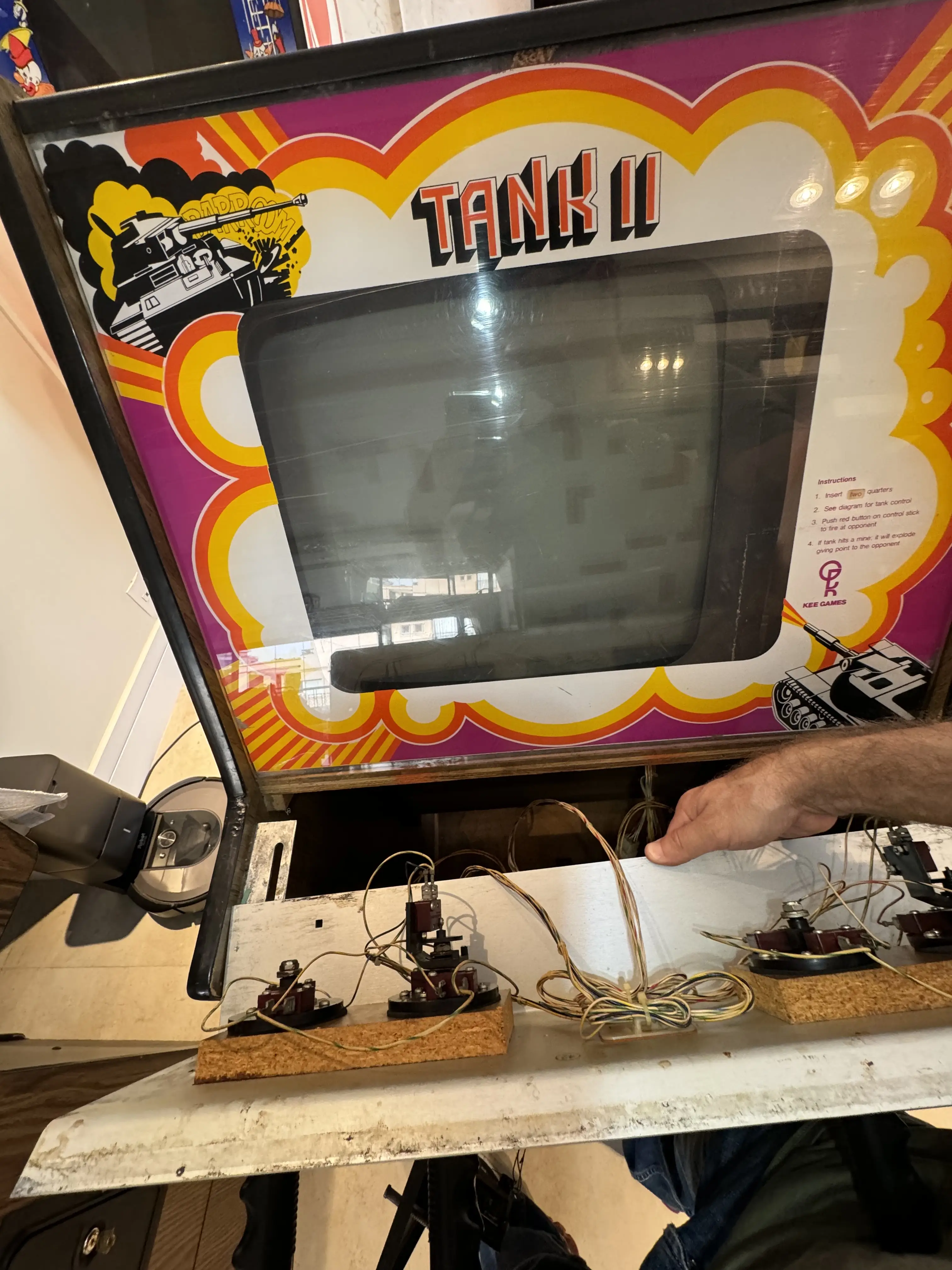

Para ter acesso, é preciso soltar o painel de controle e retirar o plexi (acrílico):

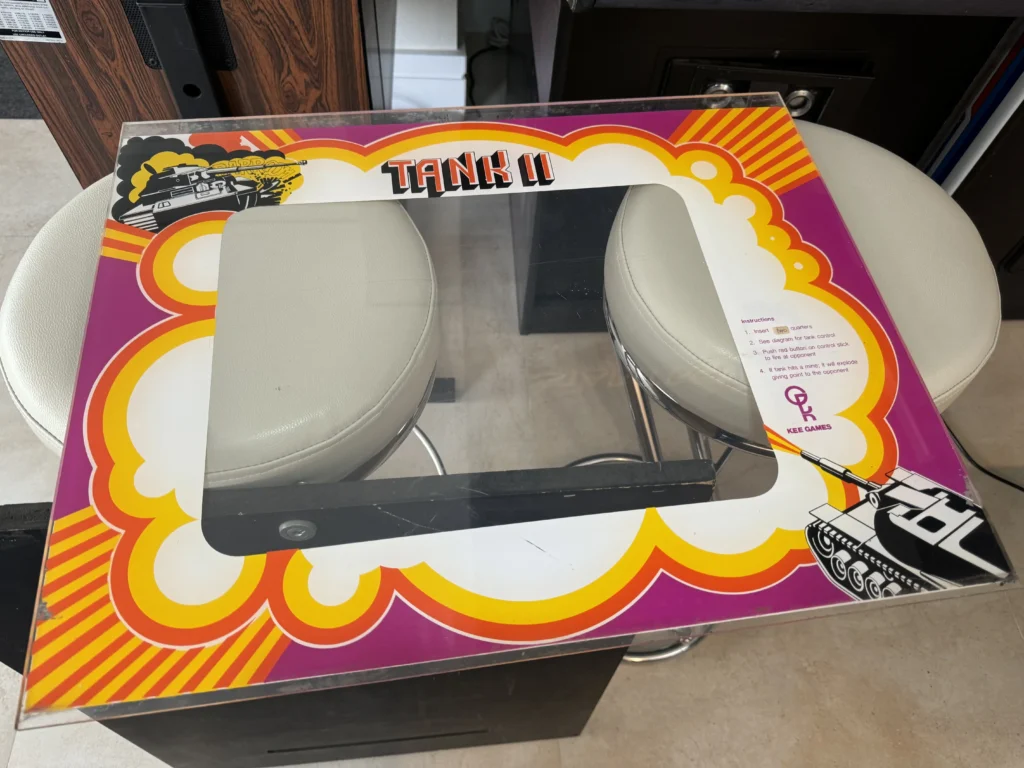

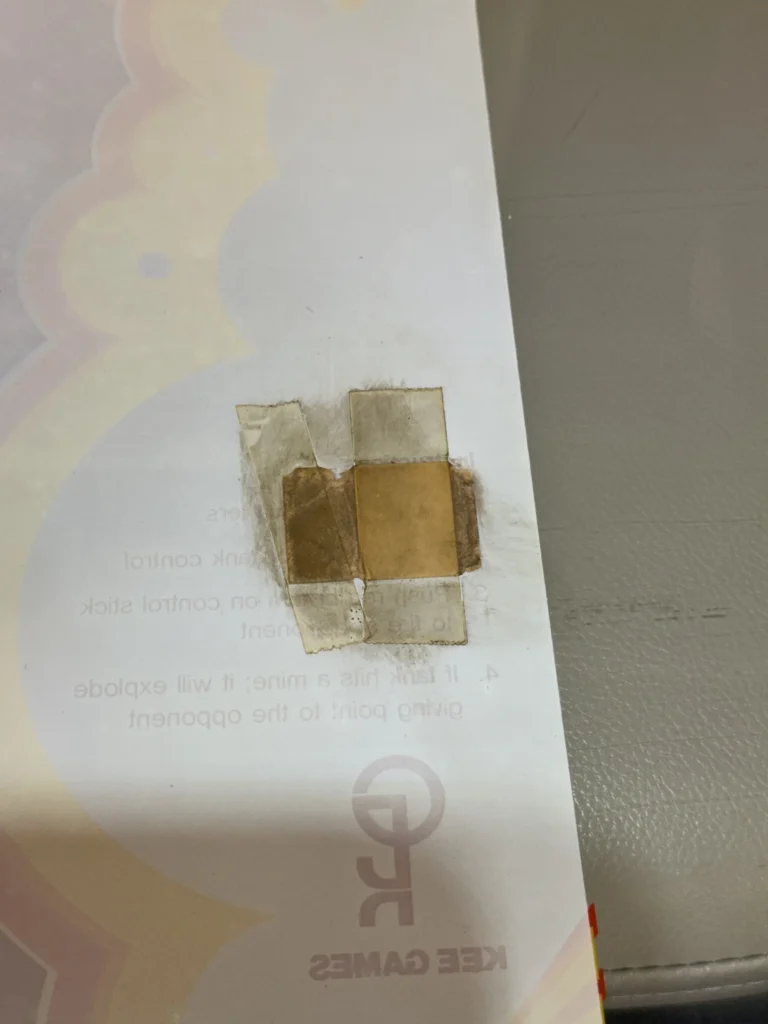

A retirada do plexi revelou um detalhe curioso, feito de maneira completamente manual na época, que era o indicativo do valor necessário para jogar uma partida na máquina. Este valor era regulado pelo operador de arcades, e geralmente os adesivos ou papéis indicadores de diferentes opções de valor vinham junto com o manual:
A correspondência eletrônica desta calibragem podia ser feita facilmente através dos dip switches presentes na placa-mãe.

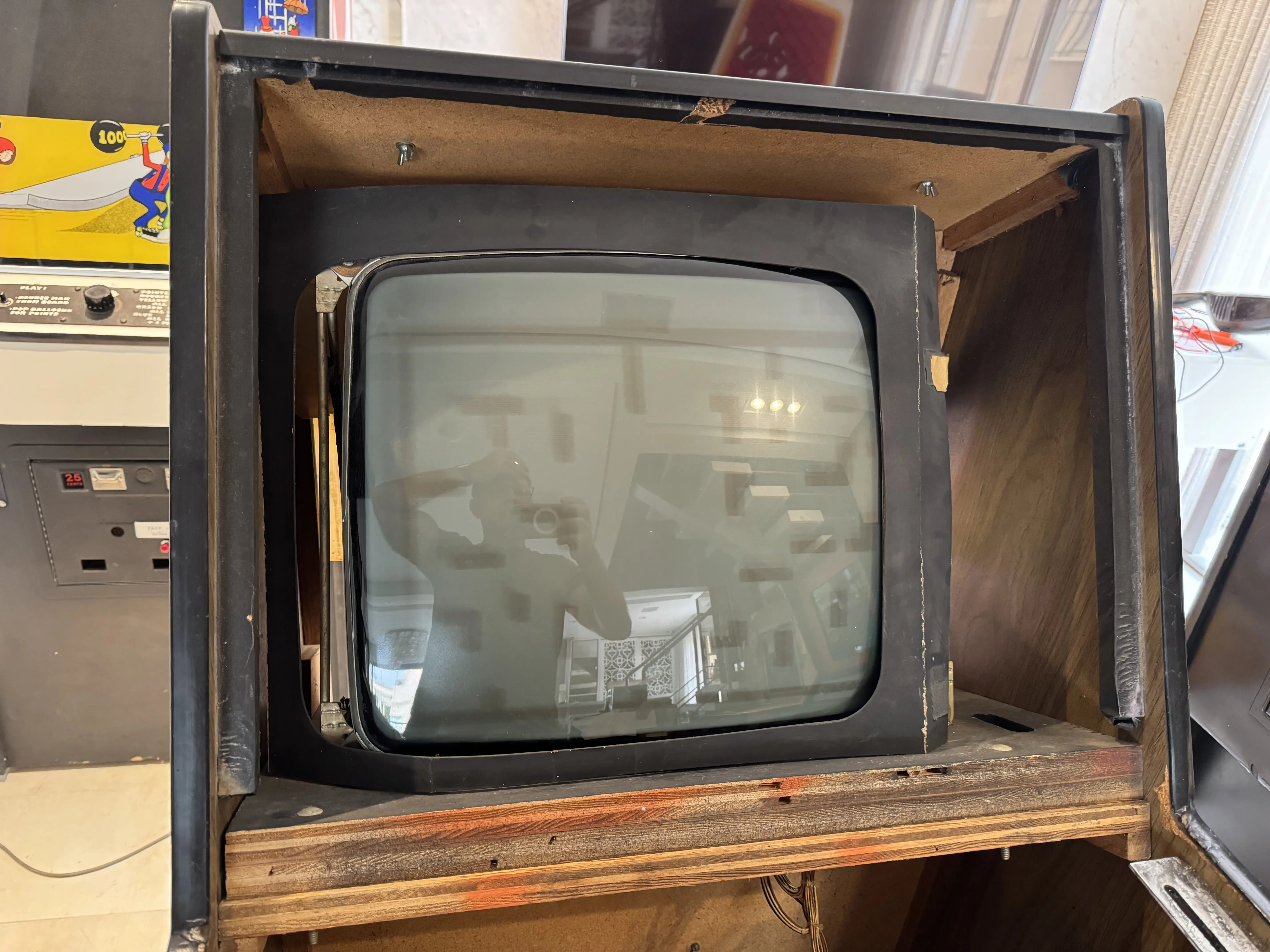

Ao acessar a prateleira do chassis do monitor, também percebi que a moldura de papelão, ou bezel, precisaria ser trocada.

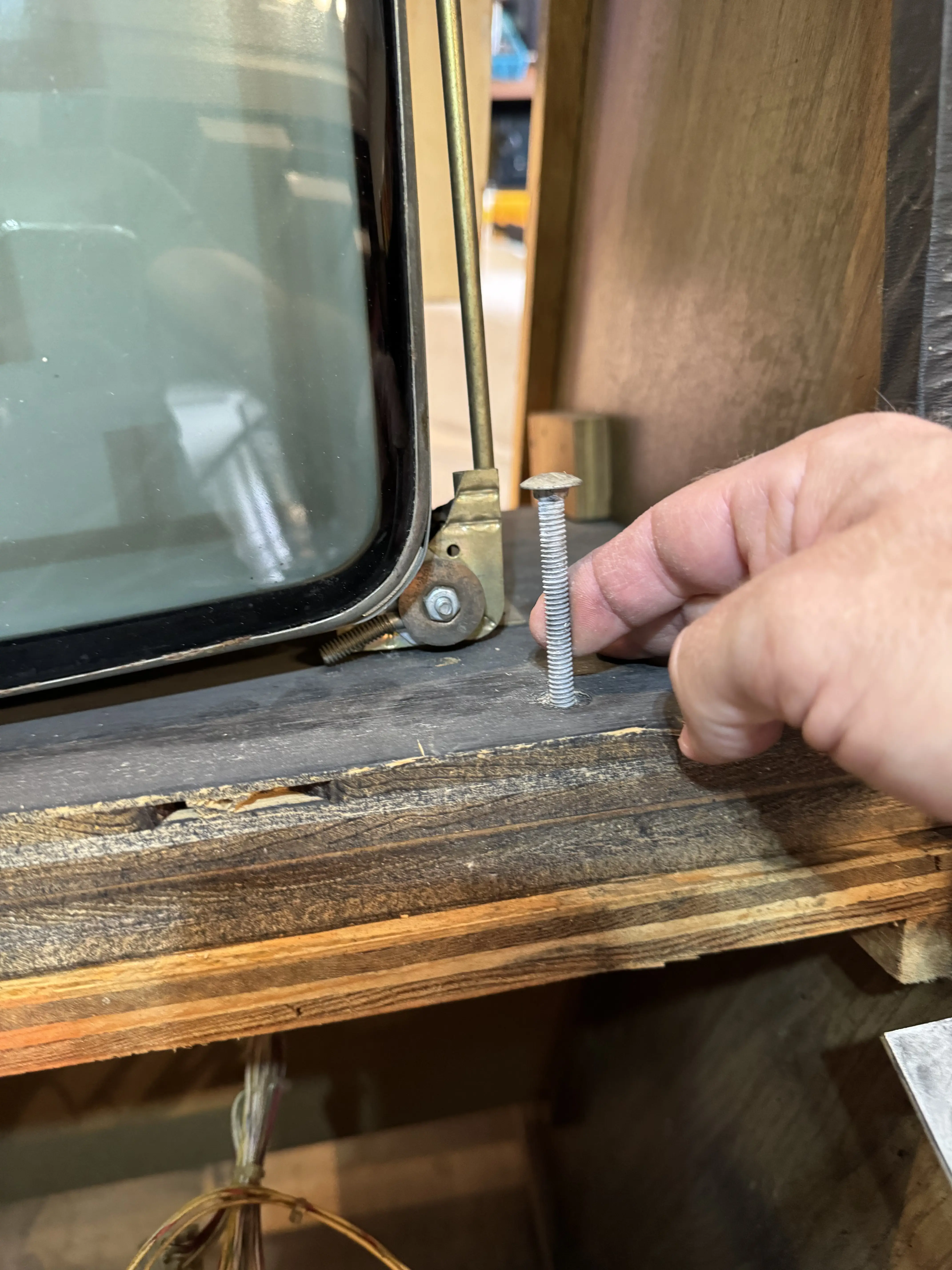

A retirada do chassis do monitor do Tank II se dá pela frente do gabinete, portanto. Essa condição varia muito de um gabinete de arcade para outro, pois em muitos a retirada é feita por trás. O maior cuidado a ser tomado é quando ocorre em arcades como o Tank II, em que, apesar de a retirada ser feita pela frente, a prateleira é inclinada para trás, exigindo um enorme cuidado ao manusear o chassis para evitar que o conjunto escorregue e danifique o pescoço do tubo.

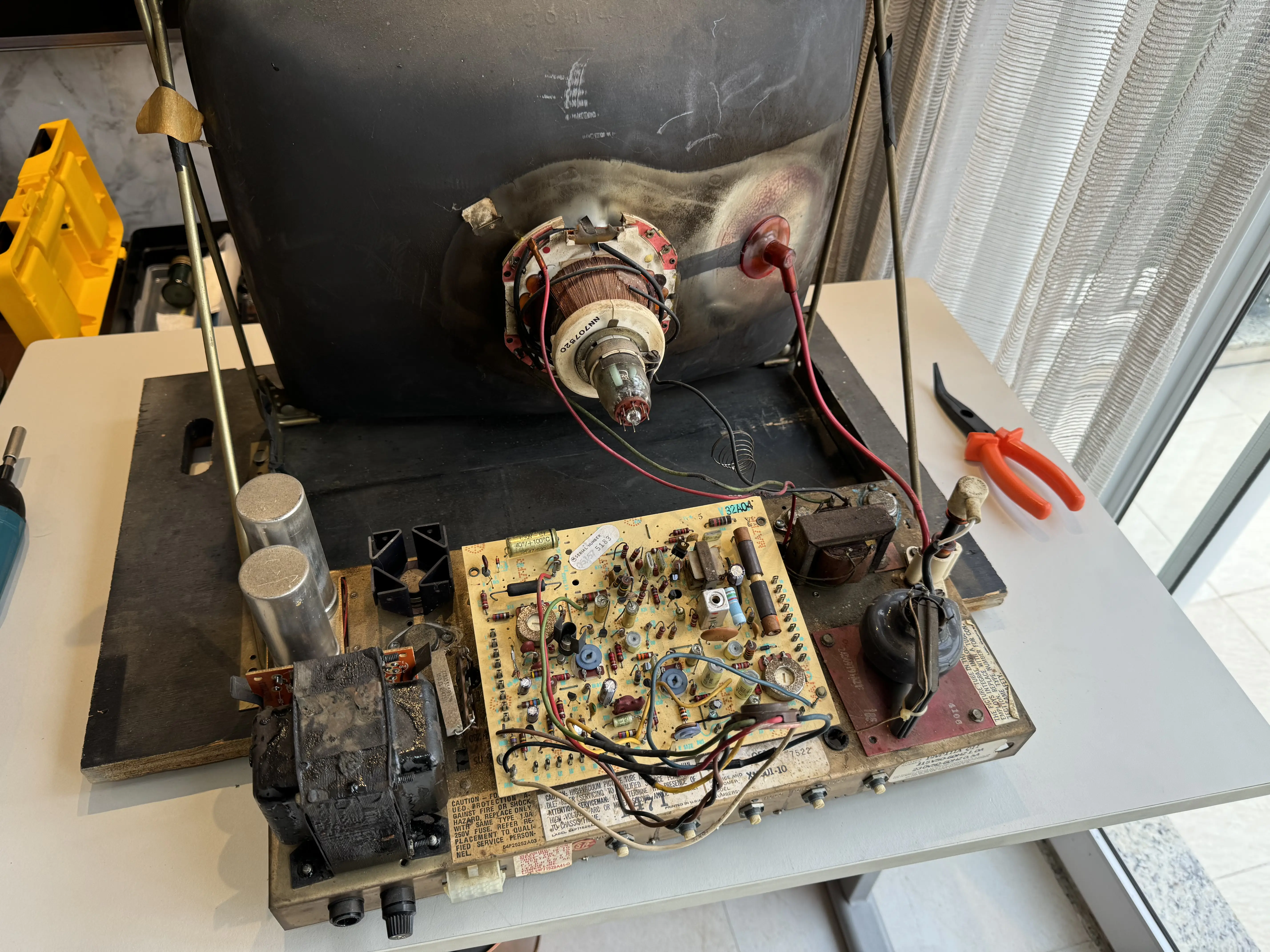

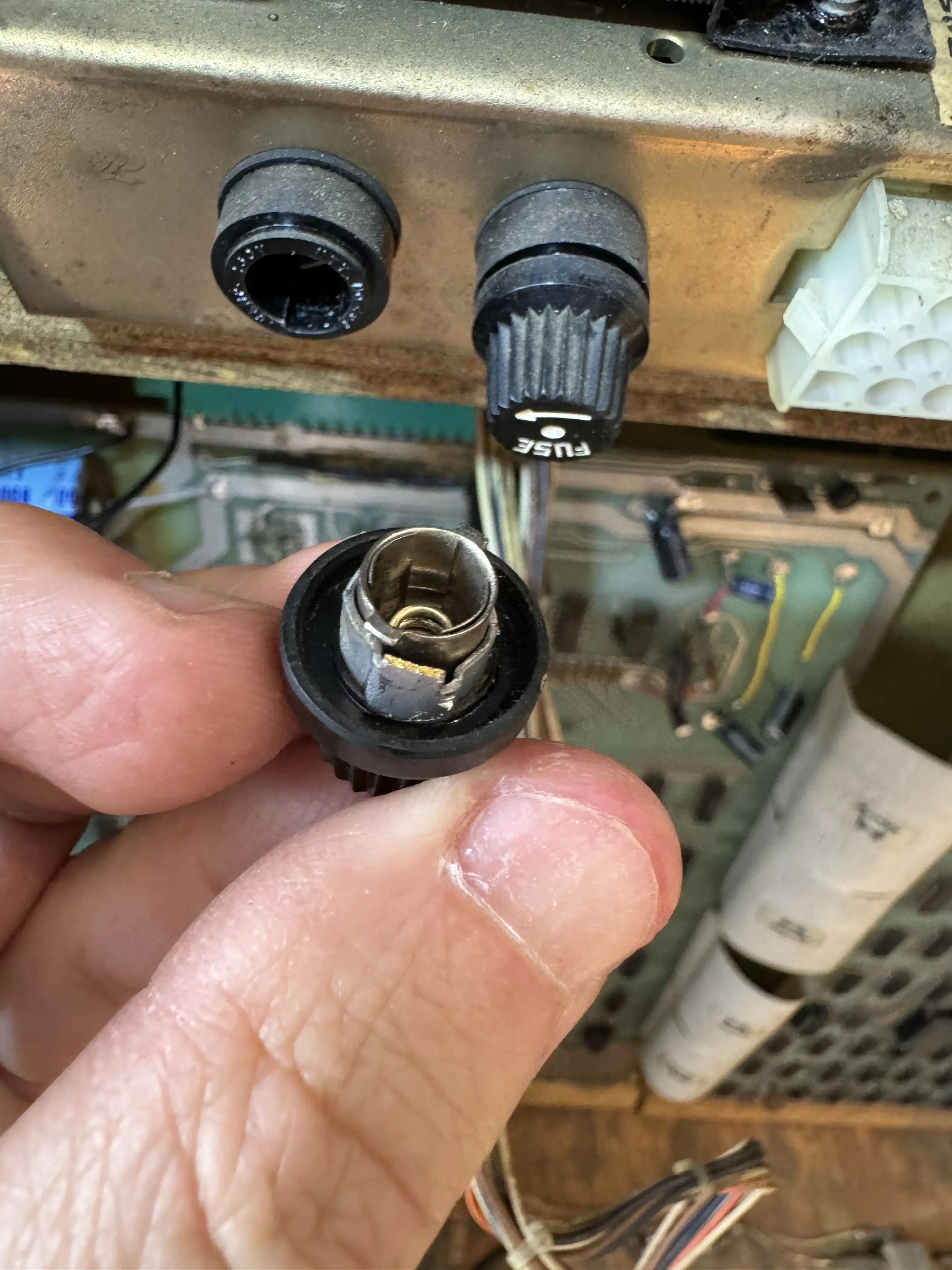

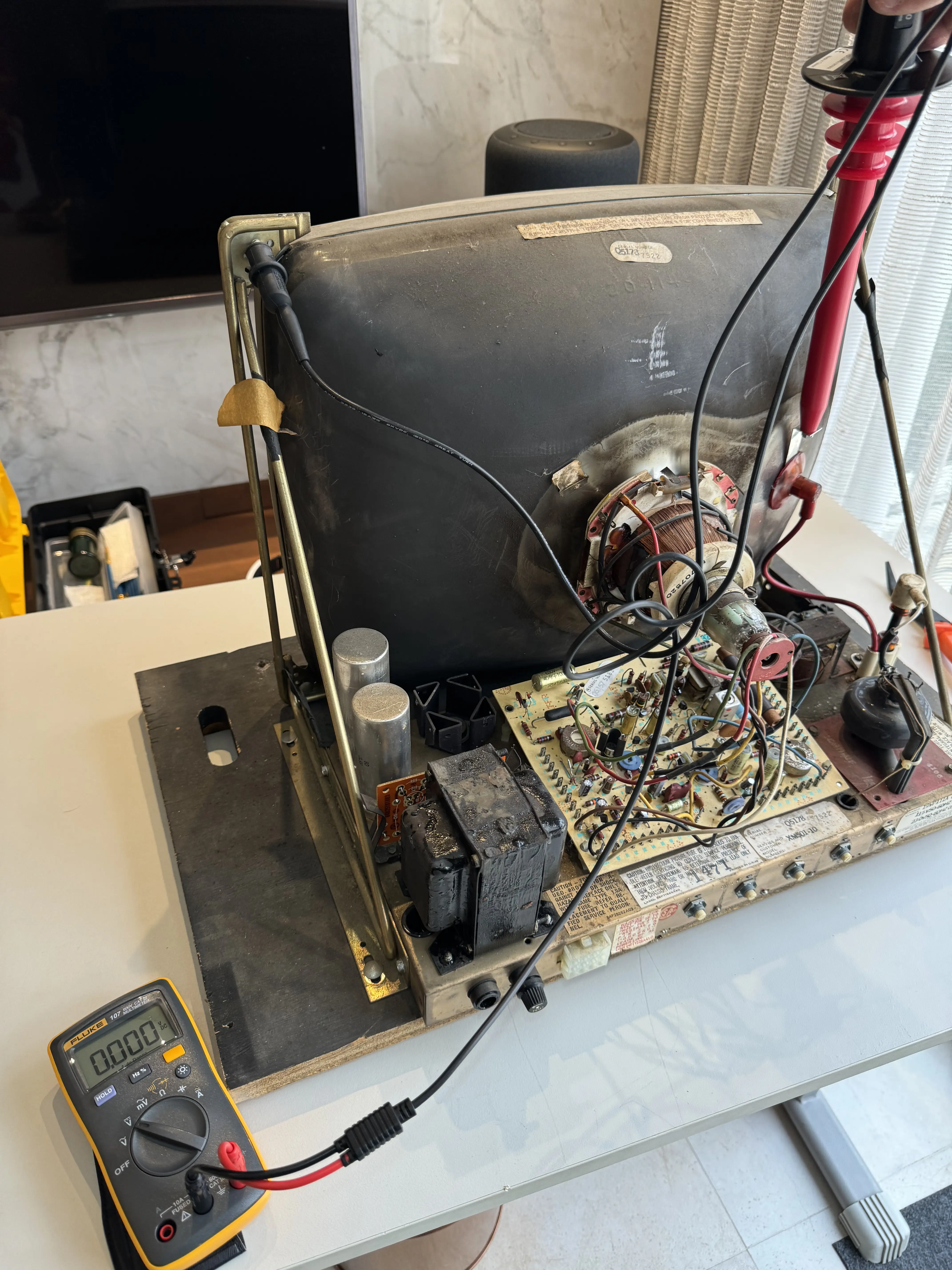

Ao medir a voltagem no anodo do flyback, o resultado foi zero, como esperado. Afinal, durante o processo de testes iniciais, ao inspecionar um dos fusíveis, o frágil suporte de fusível de chassis quebrou. Essa ocorrência é muito comum neste tipo de suporte, por esse motivo é obrigatório manter alguns cases de reserva.

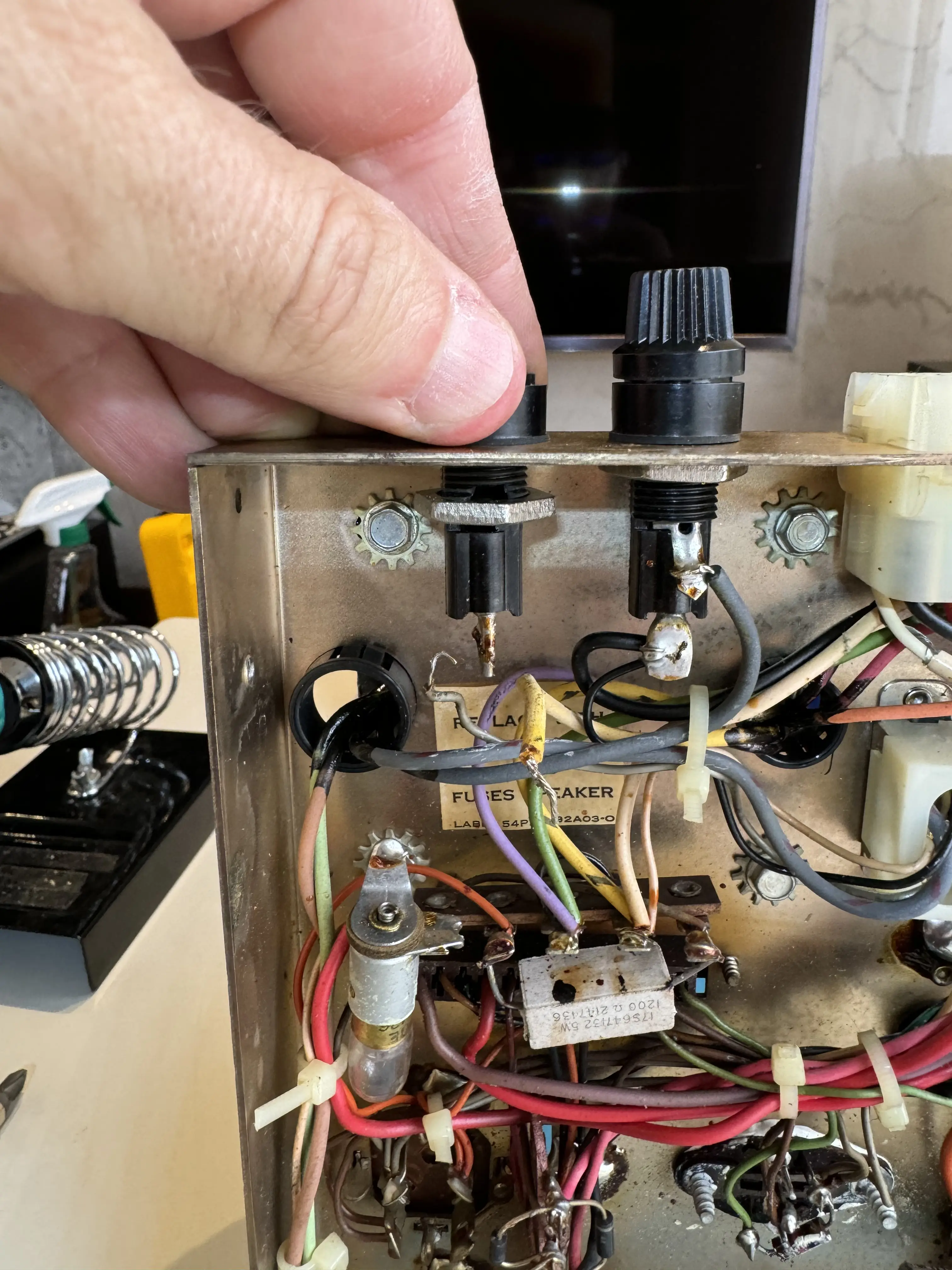

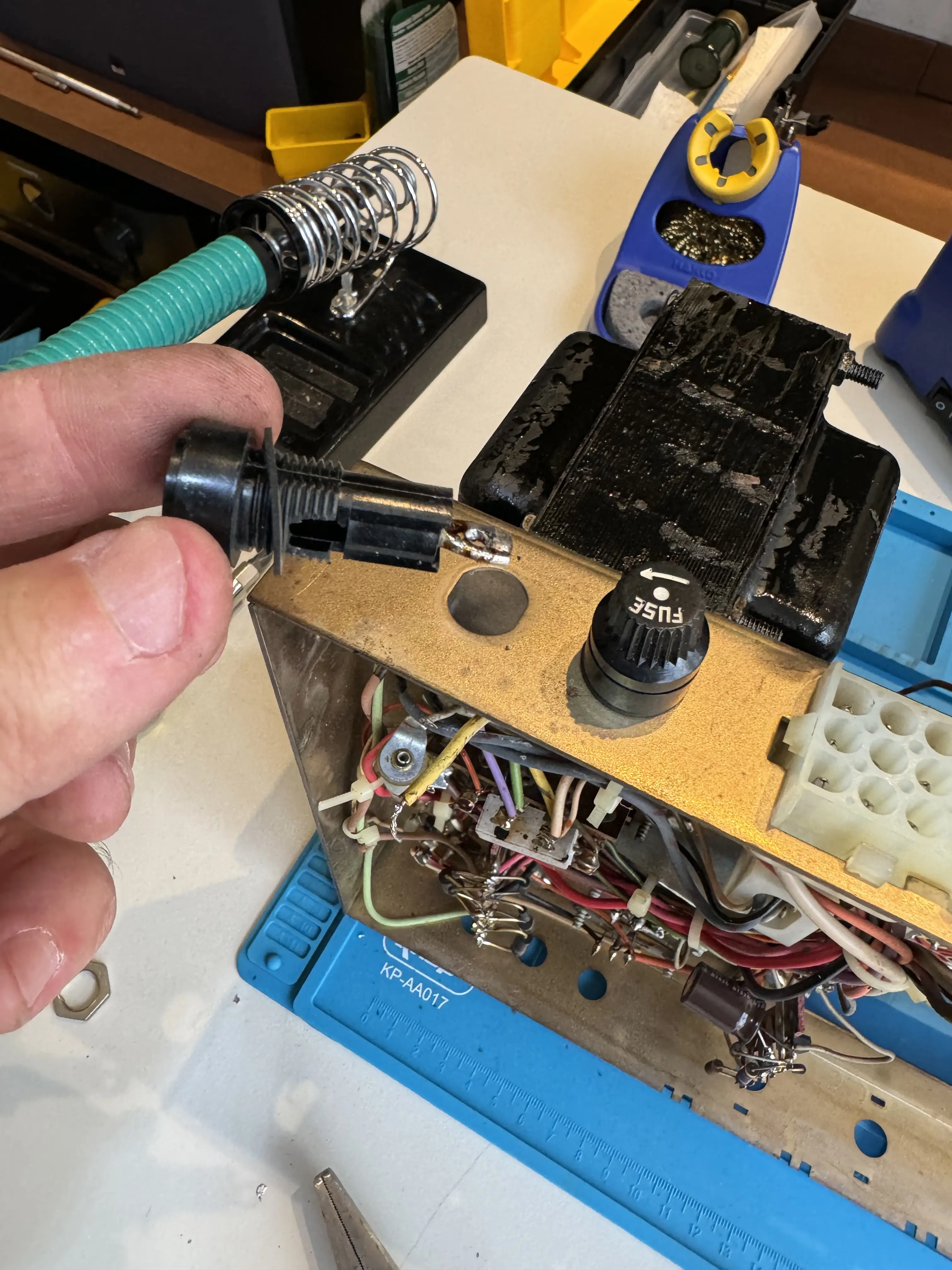

Dessa forma, o procedimento é retirar o chassis do suporte de fixação e soltar os cabos que geralmente são soldados ao porta-fusíveis:
Em seguida, troca-se o modelo antigo por uma peça nova. Os porta-fusíveis modernos são parecidos e servem na mesma medida de furo, porém os conectores costumam ser mais largos e sem furo no meio, sendo ideais para obter a conexão através de plugs fêmea.

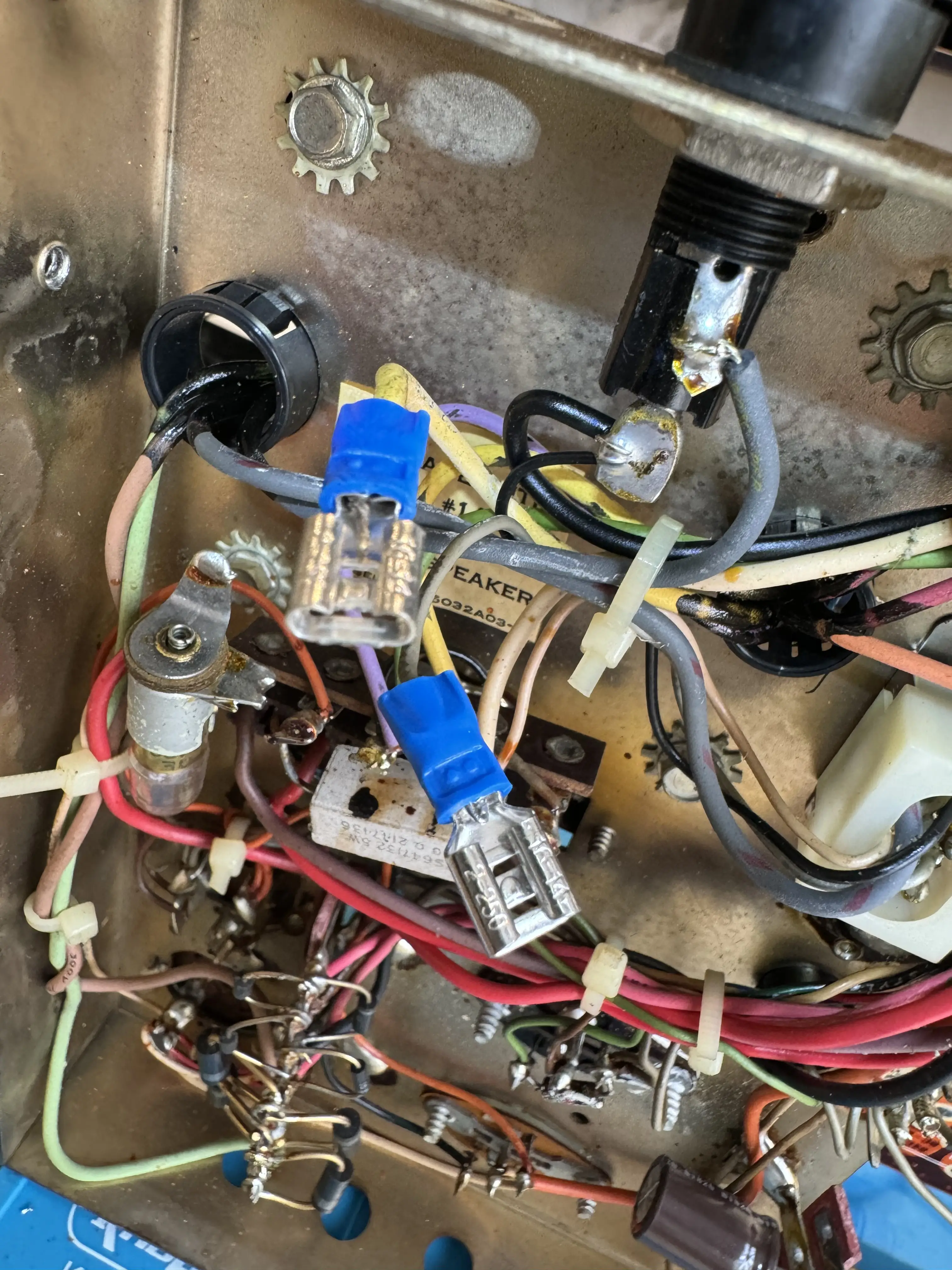

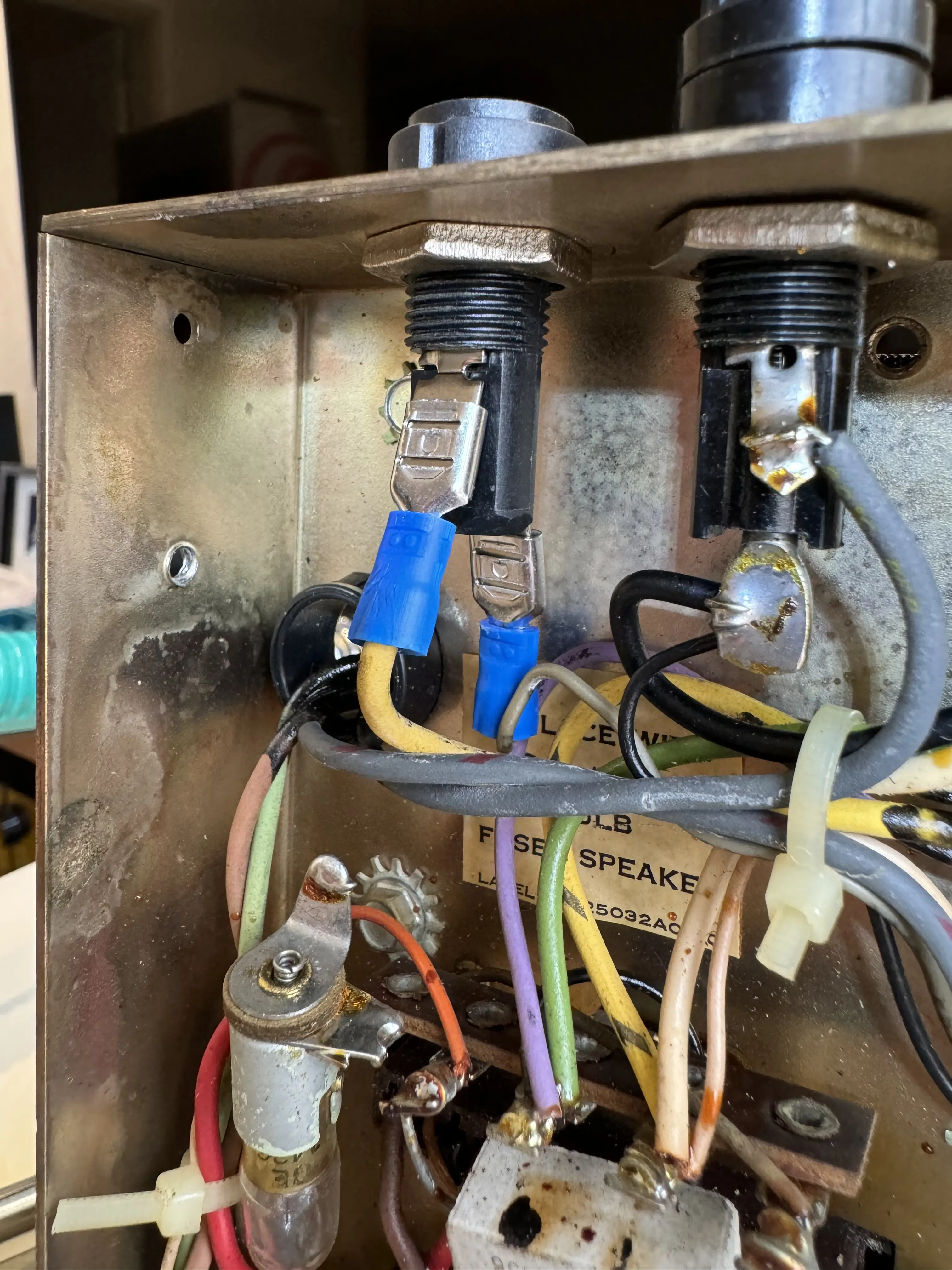

Após a crimpagem, a ligação fica desta forma:

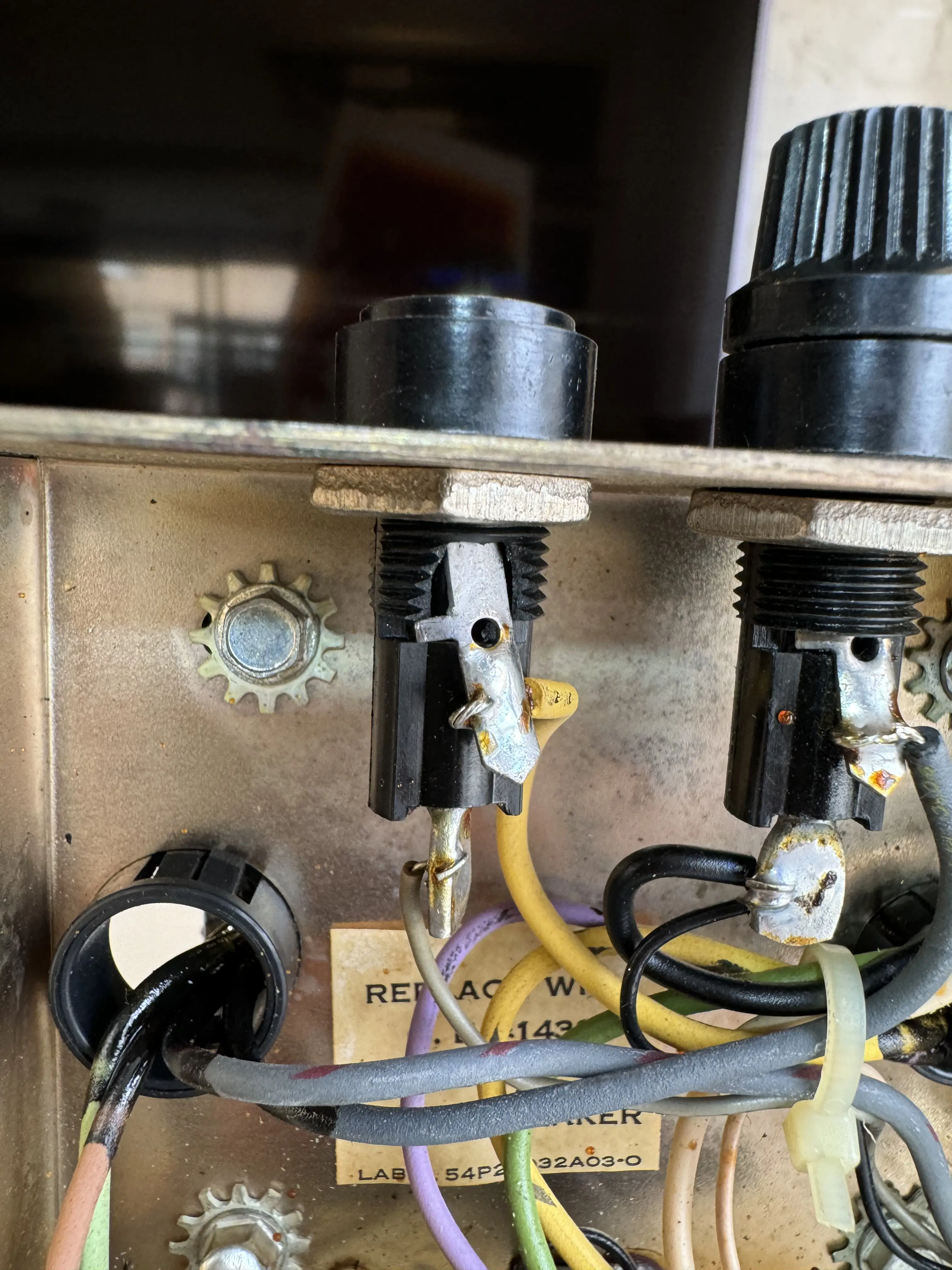

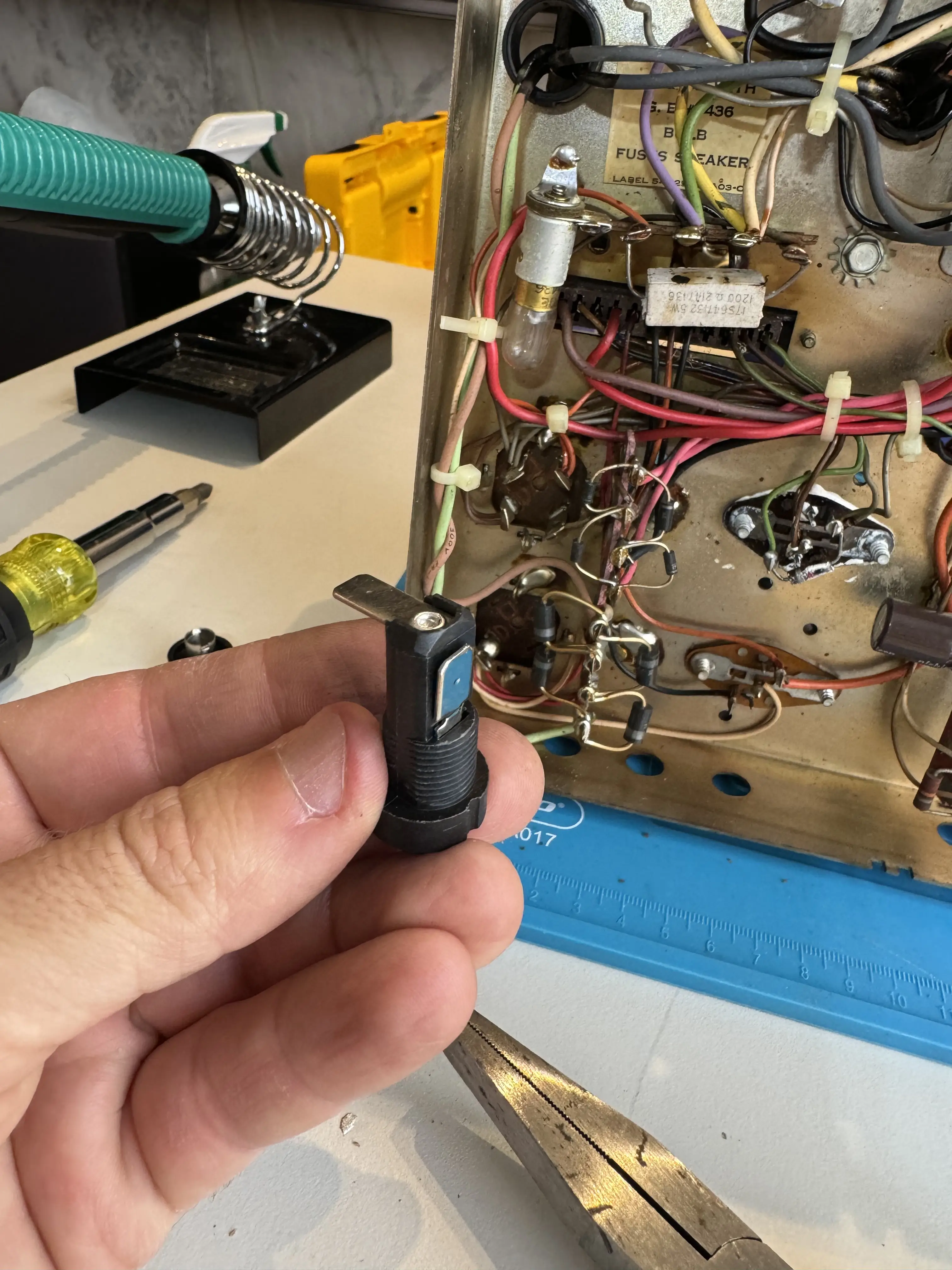

Estas duas imagens permitem perceber claramente a sutil diferença de formato entre os porta-fusíveis antigos(direita) e os modelos novos (esquerda):

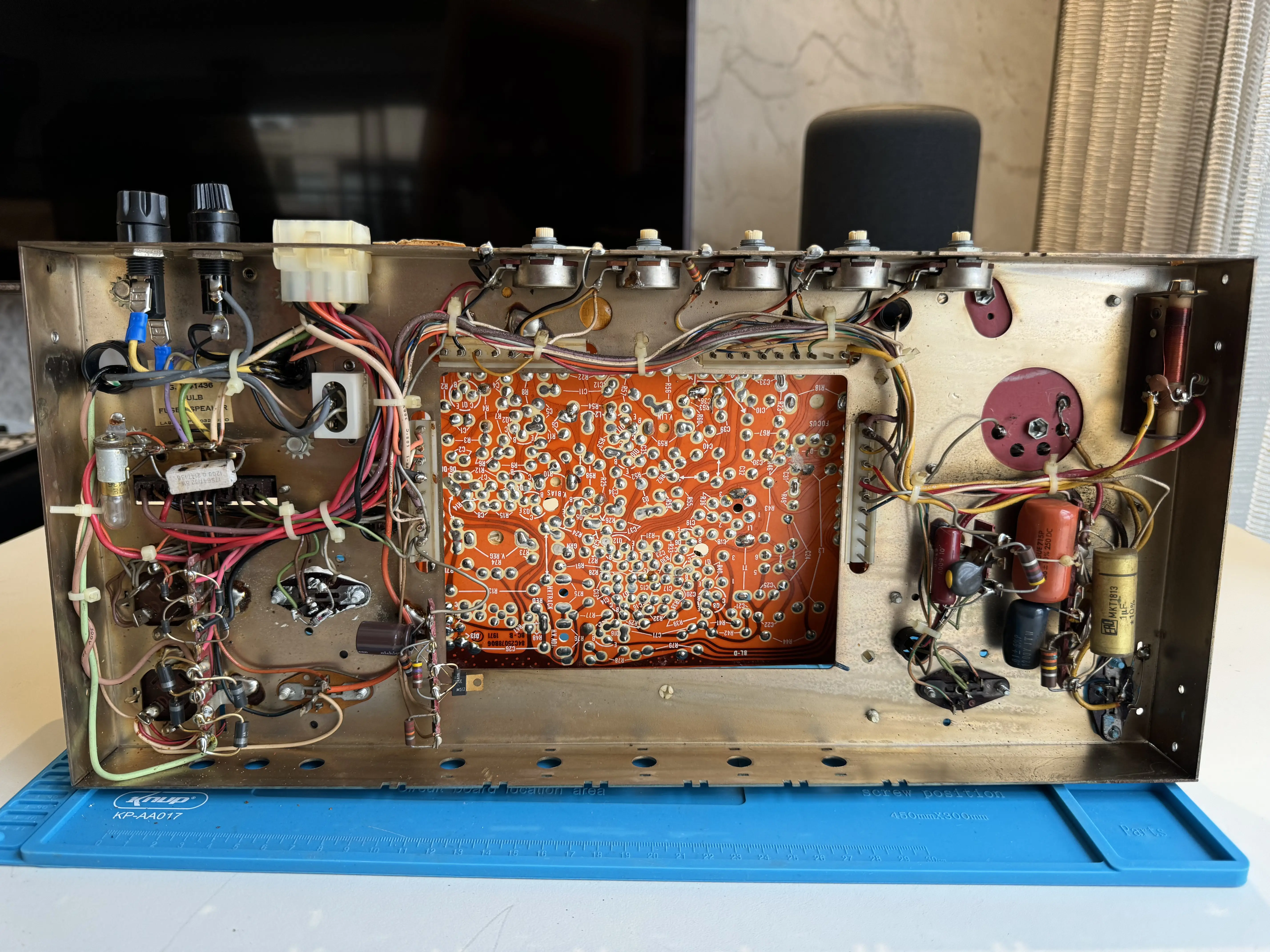

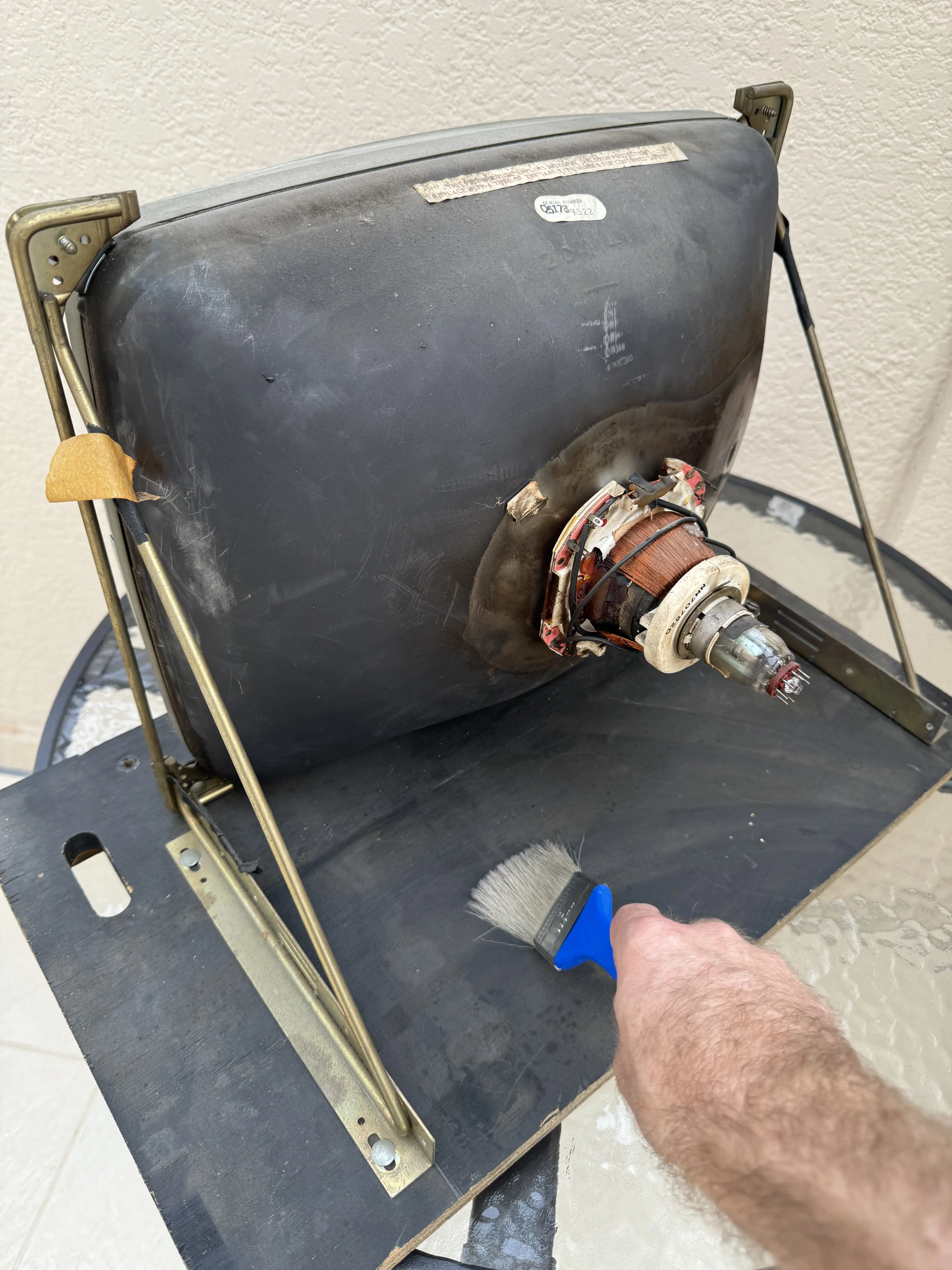

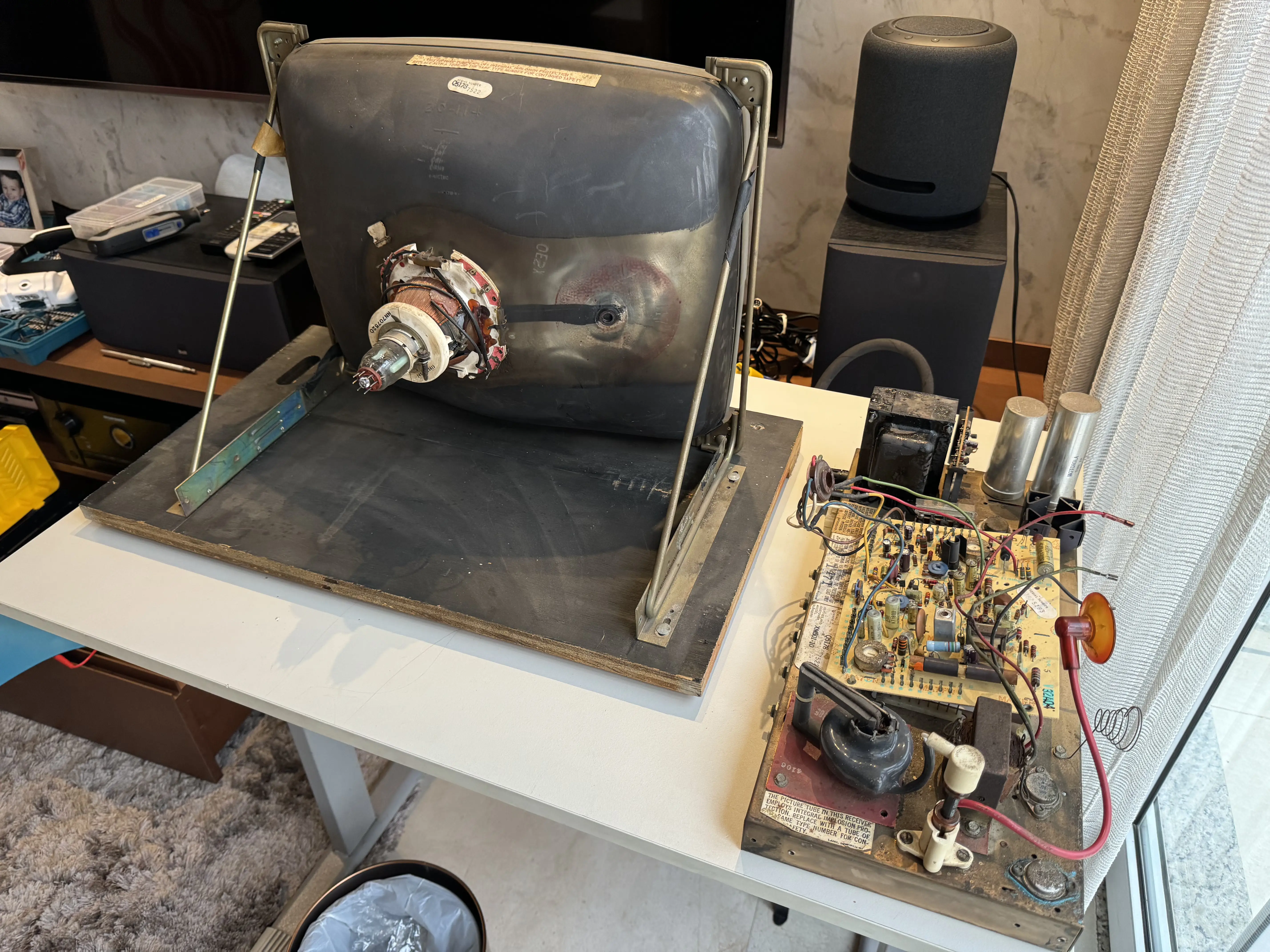

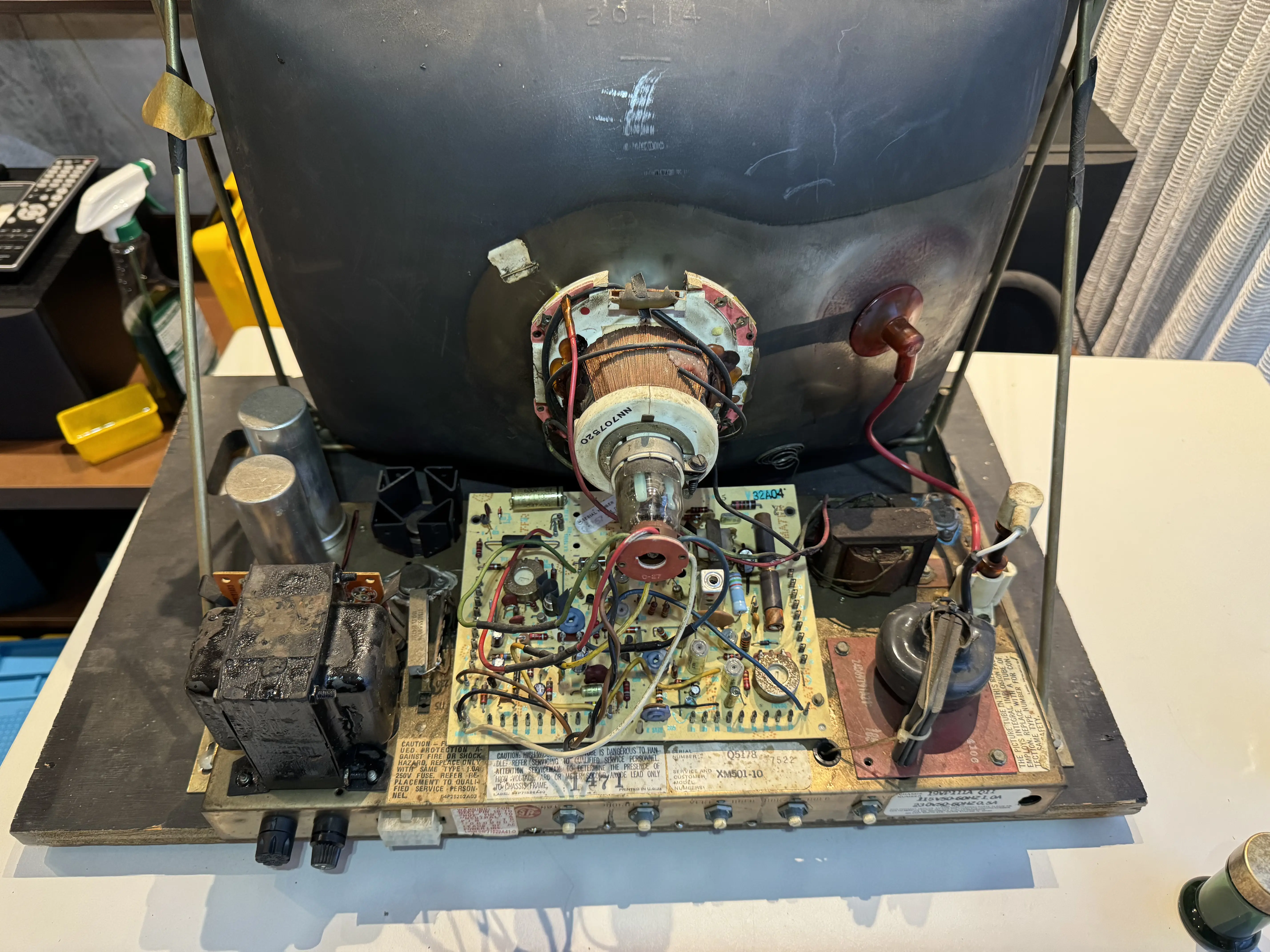

Após realizar uma boa limpeza no chassis e na madeira de suporte, o monitor foi montado novamente:
Mais uma vez, o teste falhou – o arcade game ainda estava “playing blind”. Neste vídeo, é possível entender plenamente o comportamento deste tipo de teste:
Dessa forma, a opção foi desmontar o monitor novamente. Optei por enviá-lo ao exterior para reparos, no mesmo pacote do monitor do Breakout, arcade que eu estava restaurando na mesma época.
Este post é parte de uma série. Os capítulos anteriores são Post Introdutório: Tank II, da Kee Games – O Precursor do Combat, do Atari 2600 e 01 – Um Gabinete Necessitando de Reforma Completa.
O próximo post é o 03 – Desmontagem Completa do Gabinete.
Conheça o passo a passo da restauração do Arcade Tank da Kee Games através do índice dos capítulos.
