Circus #08: Montagem do Painel e do Monitor

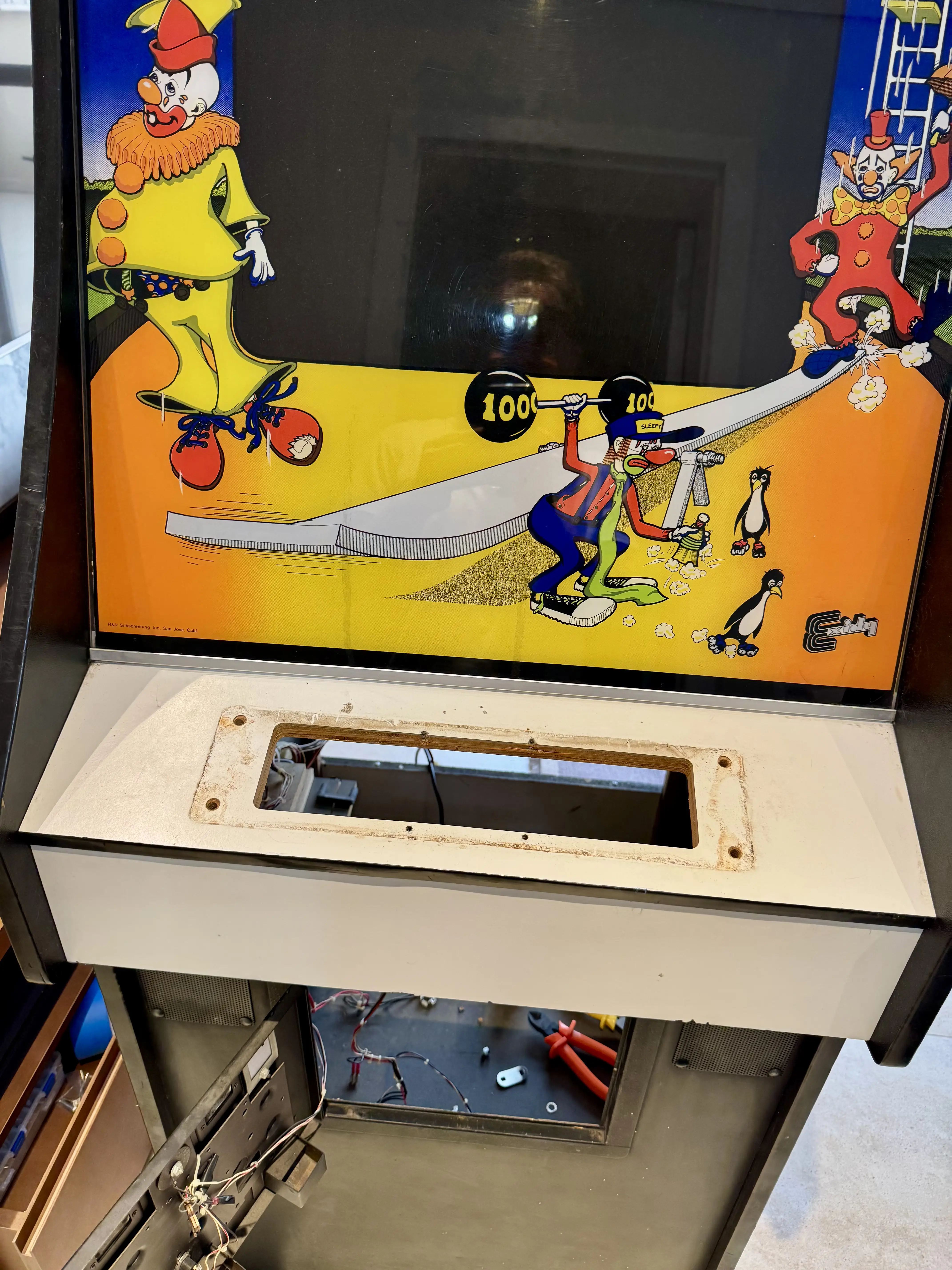

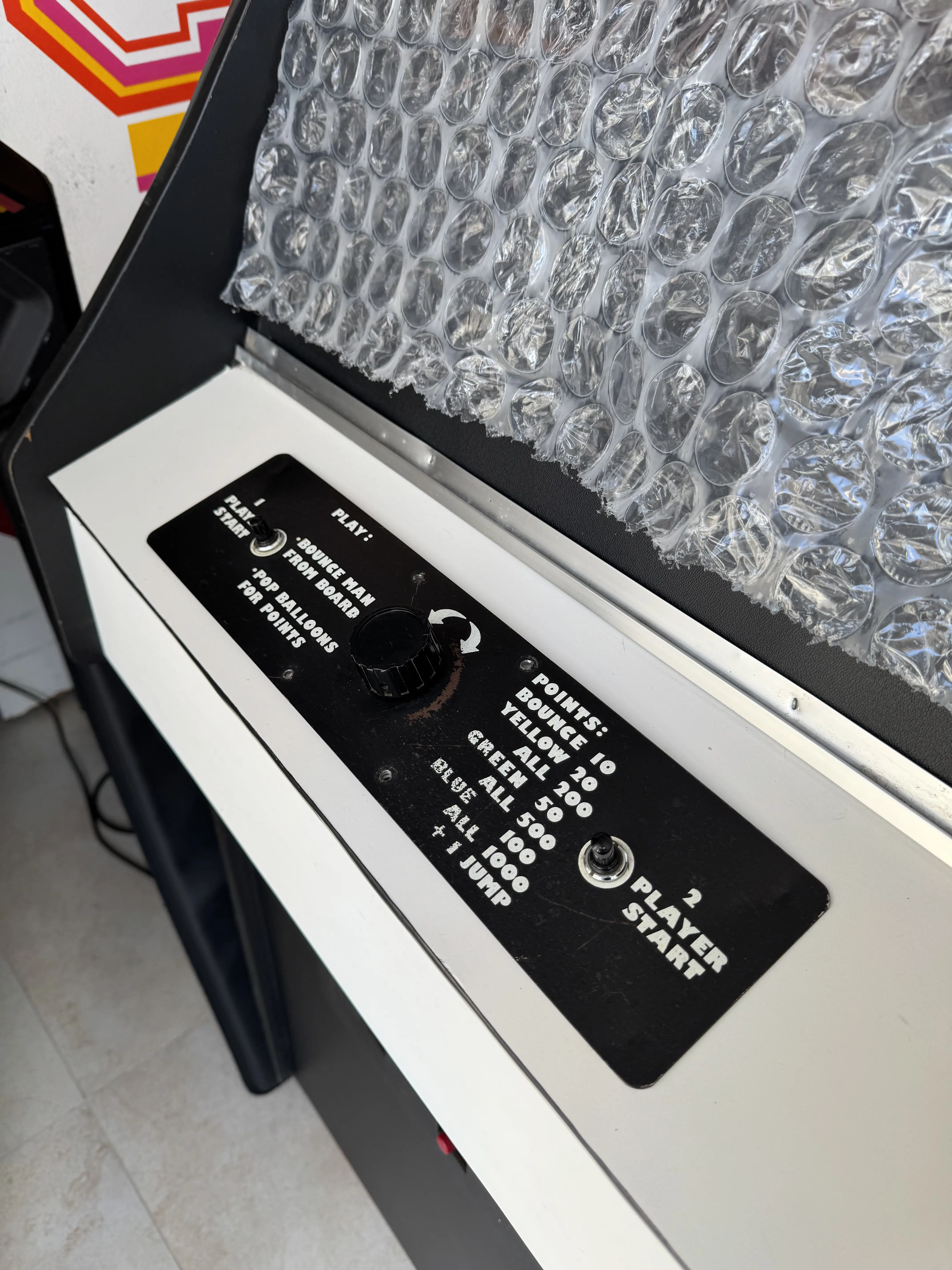

Em progressão para o término da montagem do gabinete do arcade Circus, da Exidy, instalei o painel de controle completamente restaurado, como já demonstrado neste post. Vale conferir também a diferença na restauração da fórmica do gabinete:

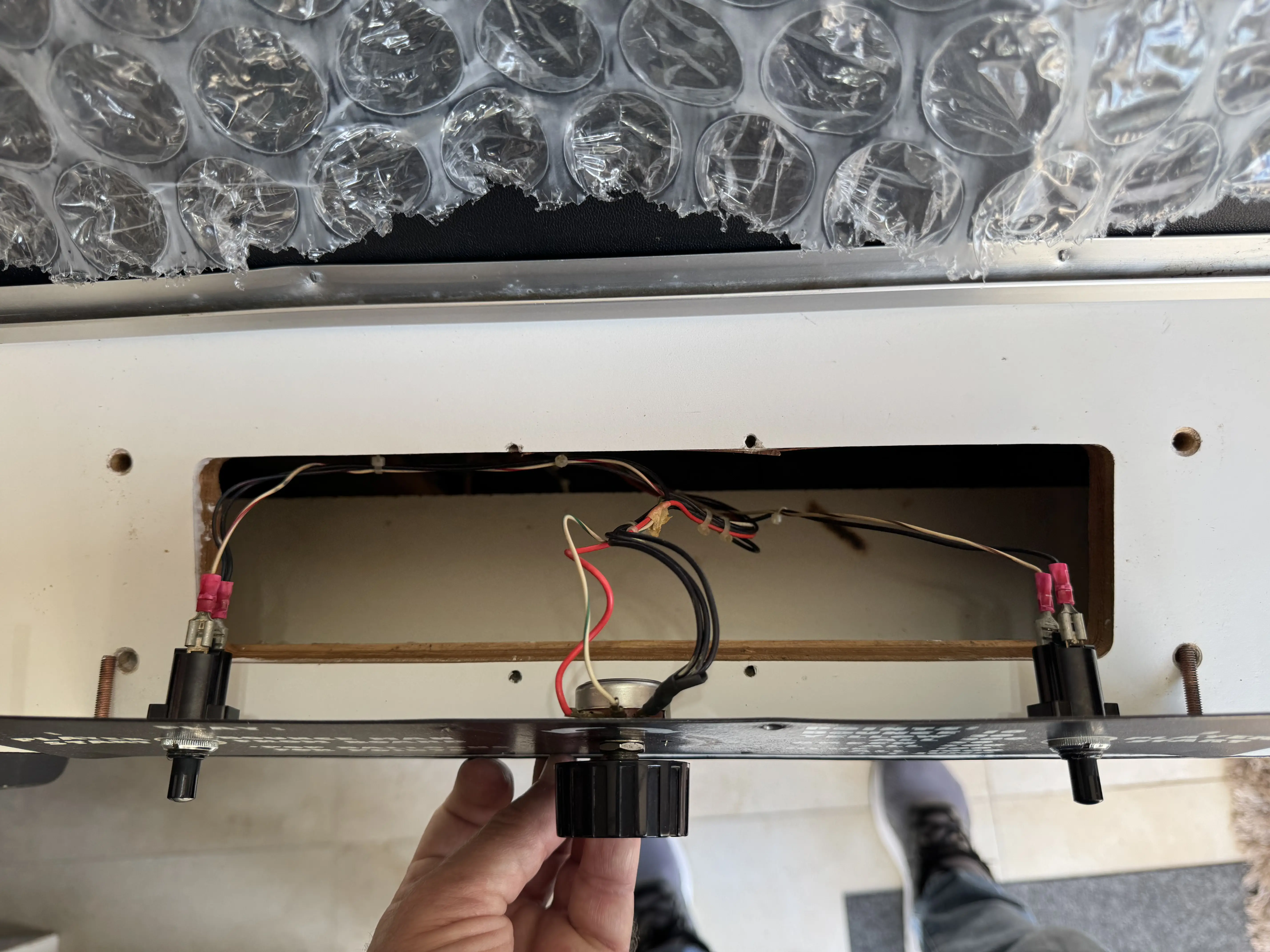

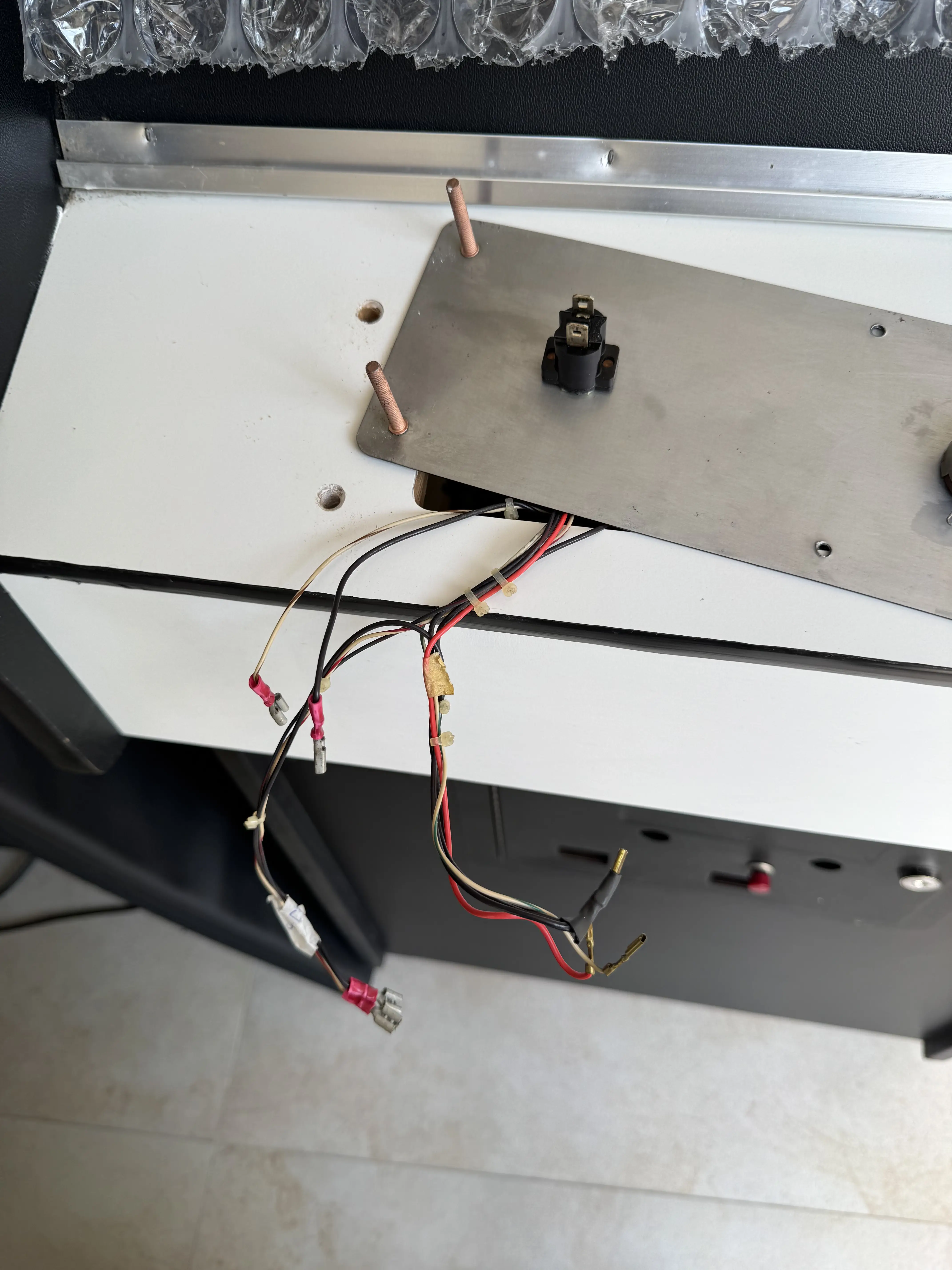

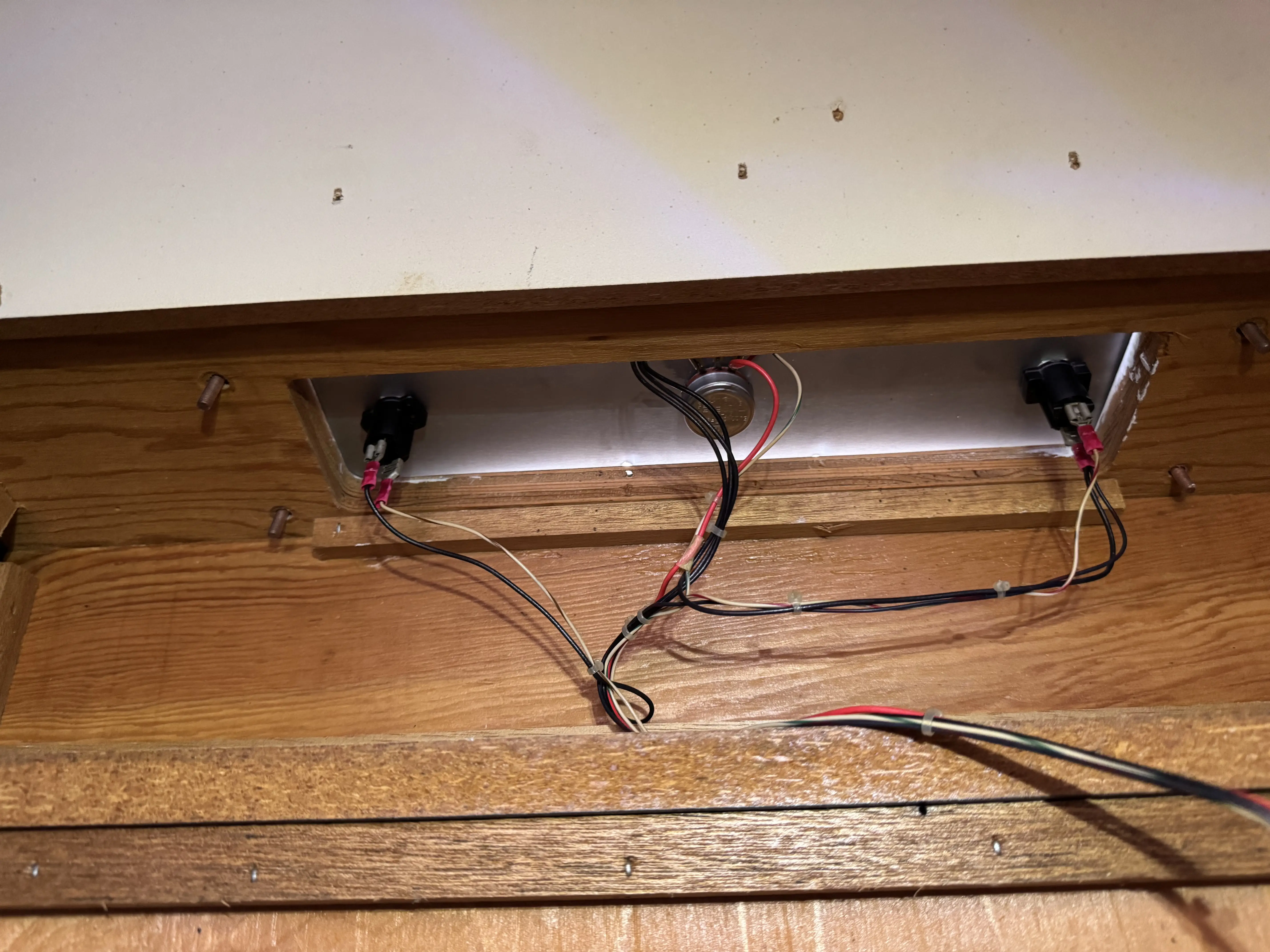

Com cuidado para não trocar nenhum cabo, seguindo sempre as referências fotográficas, o painel foi conectado ao chicote do jogo.

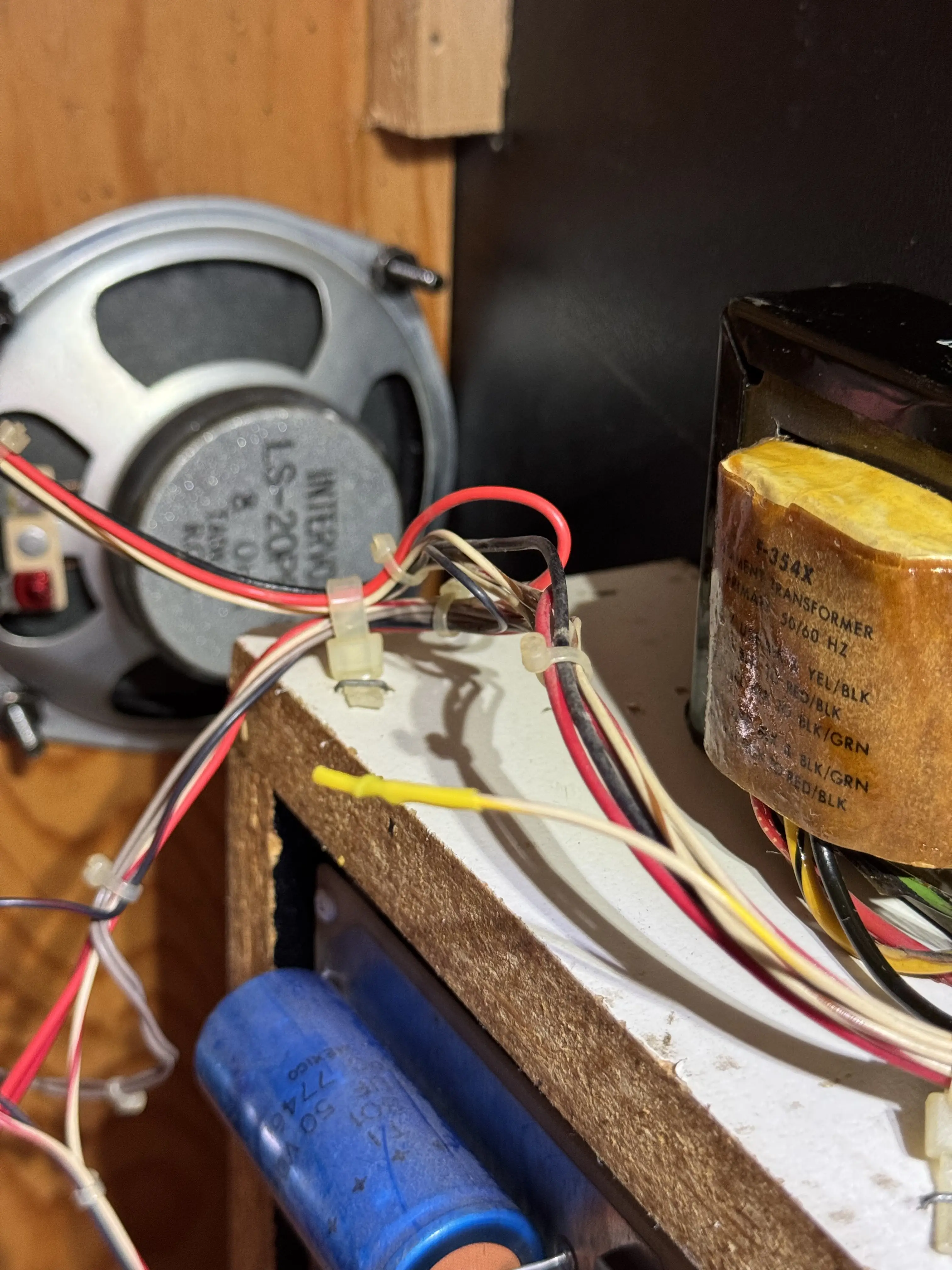

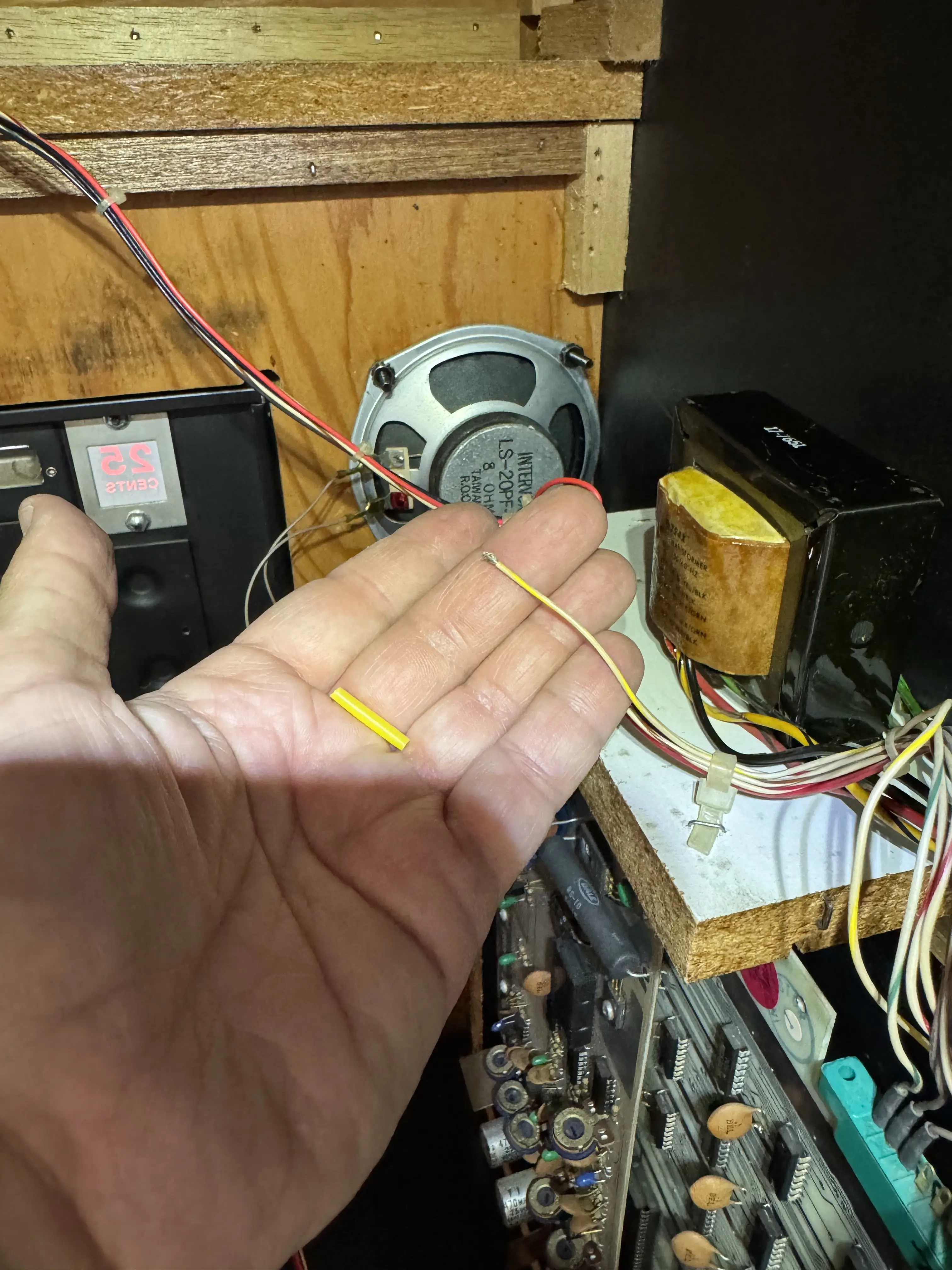

Um pequeno detalhe que descobri foi este fio solto, oriundo da PCB. Sem localizar nenhum ponto de ligação, optei por isolá-lo:

No meio da montagem, uma surpresa negativa. Em mais um daqueles casos que eventualmente acontecem sem maiores explicações, um novo teste de jogo, antes de fixar o monitor, revelou este problema:

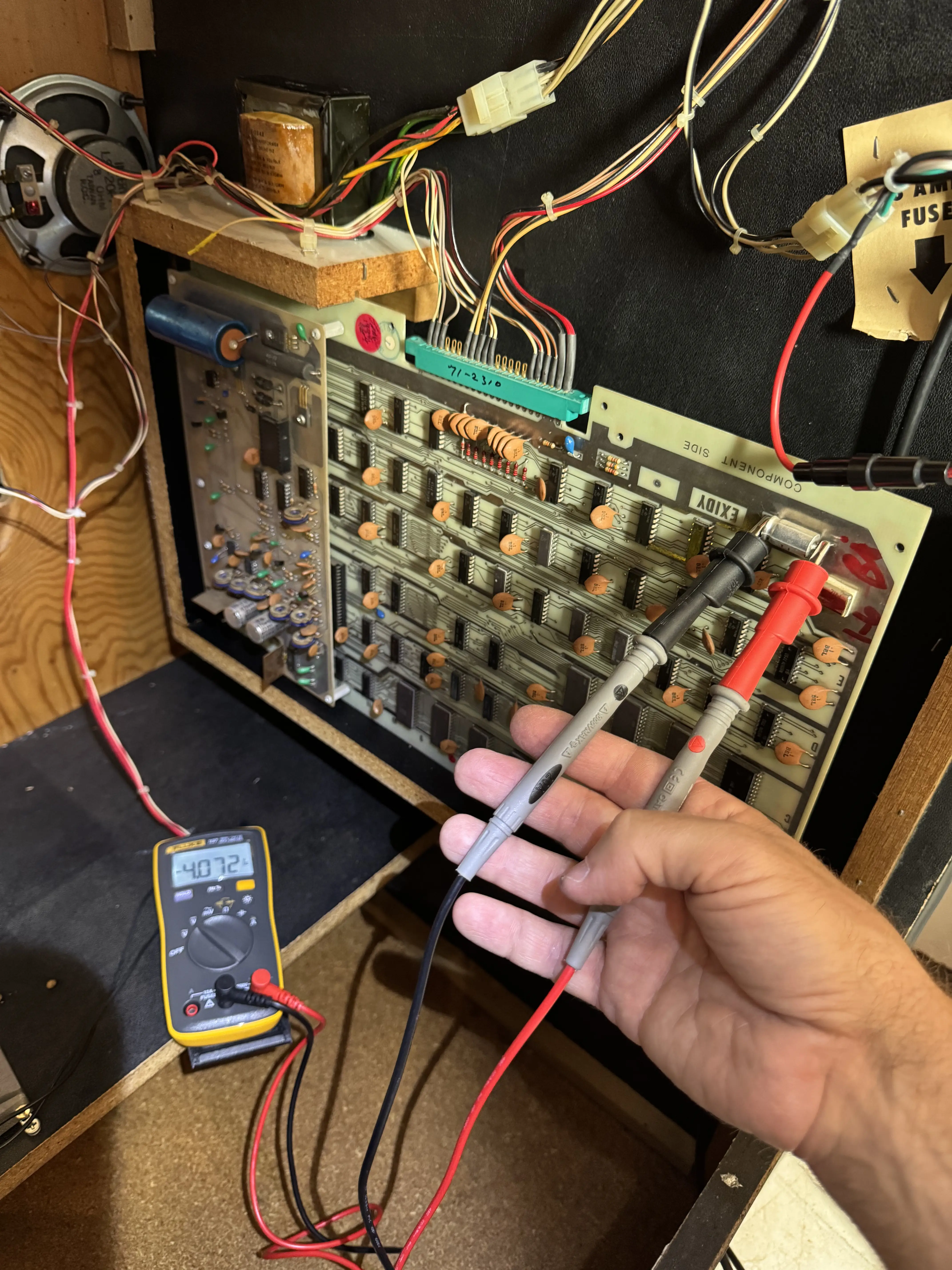

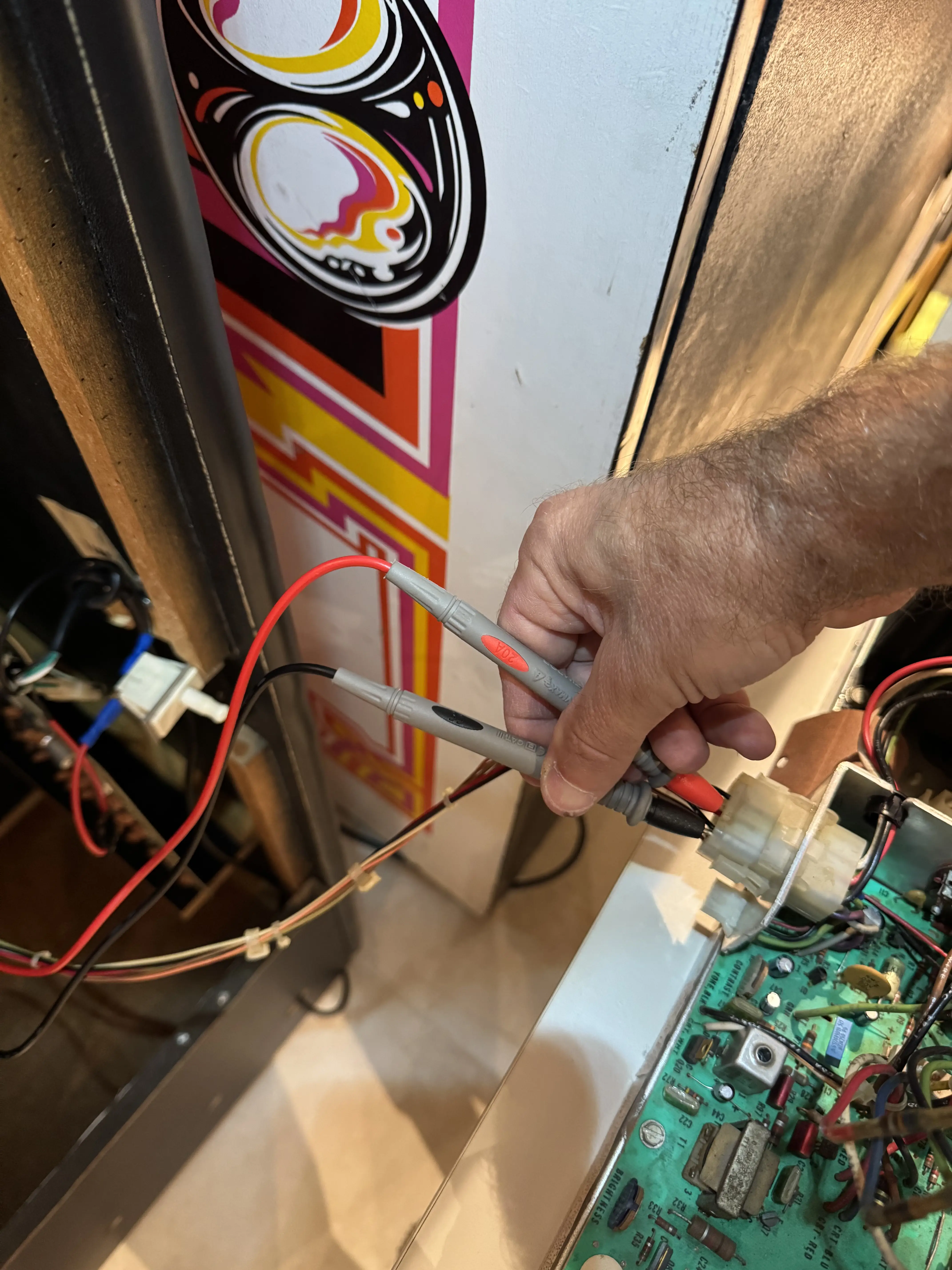

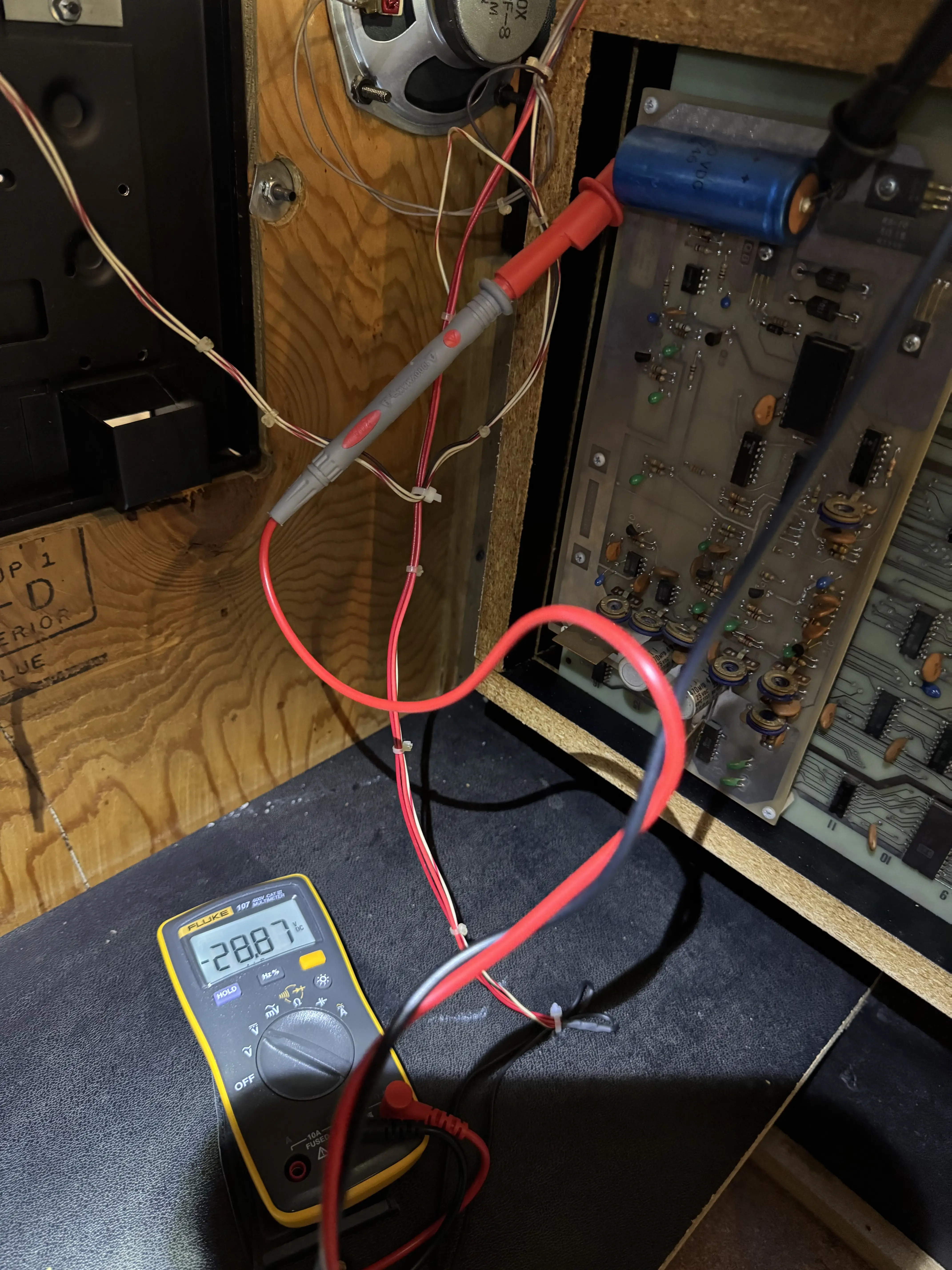

A partir dessa constatação, comecei a realizar testes de voltagem na placa, que revelaram algumas medições estranhas. Por exemplo, percebi a presença de 4V onde deveria ser 5V

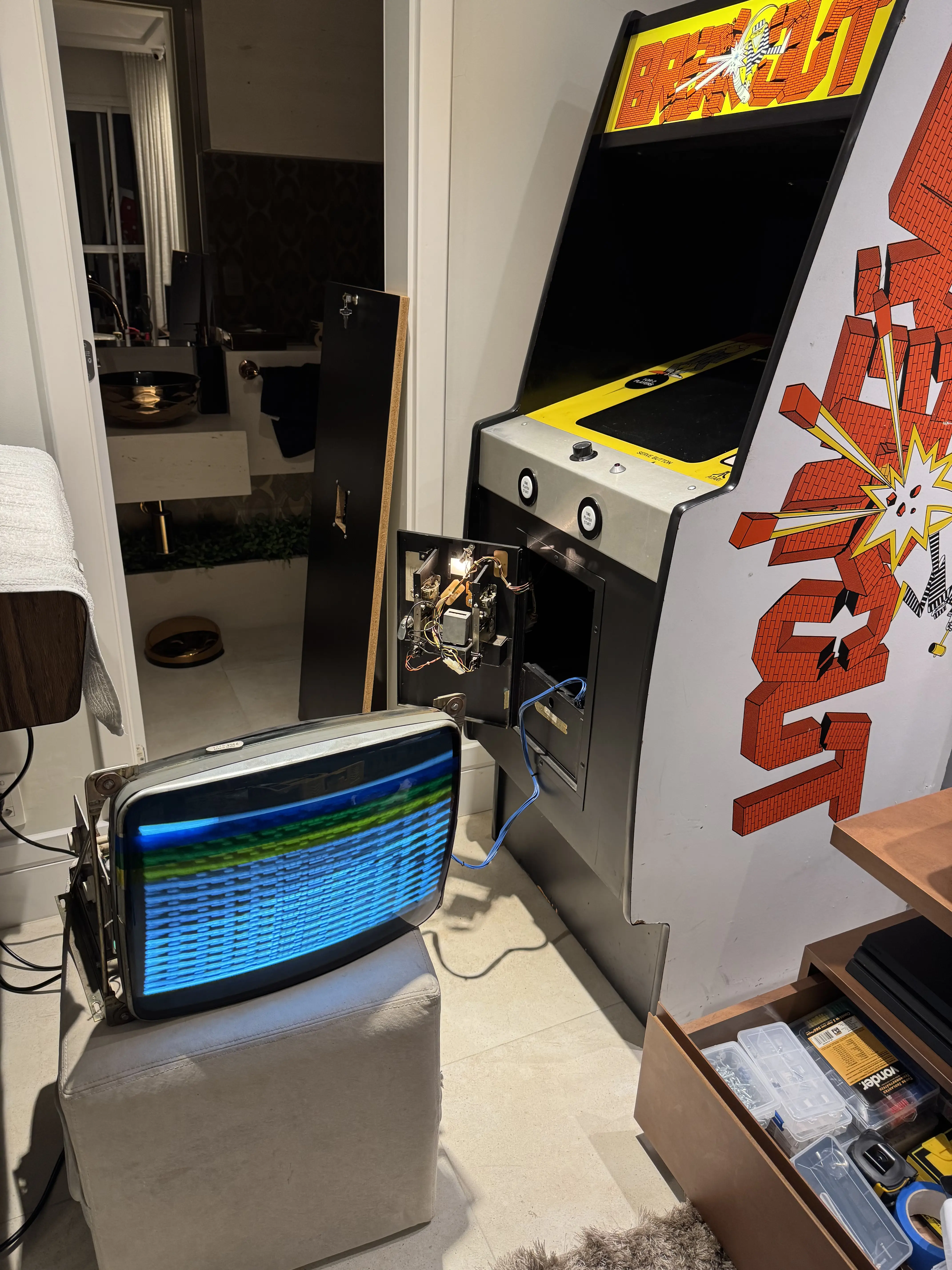

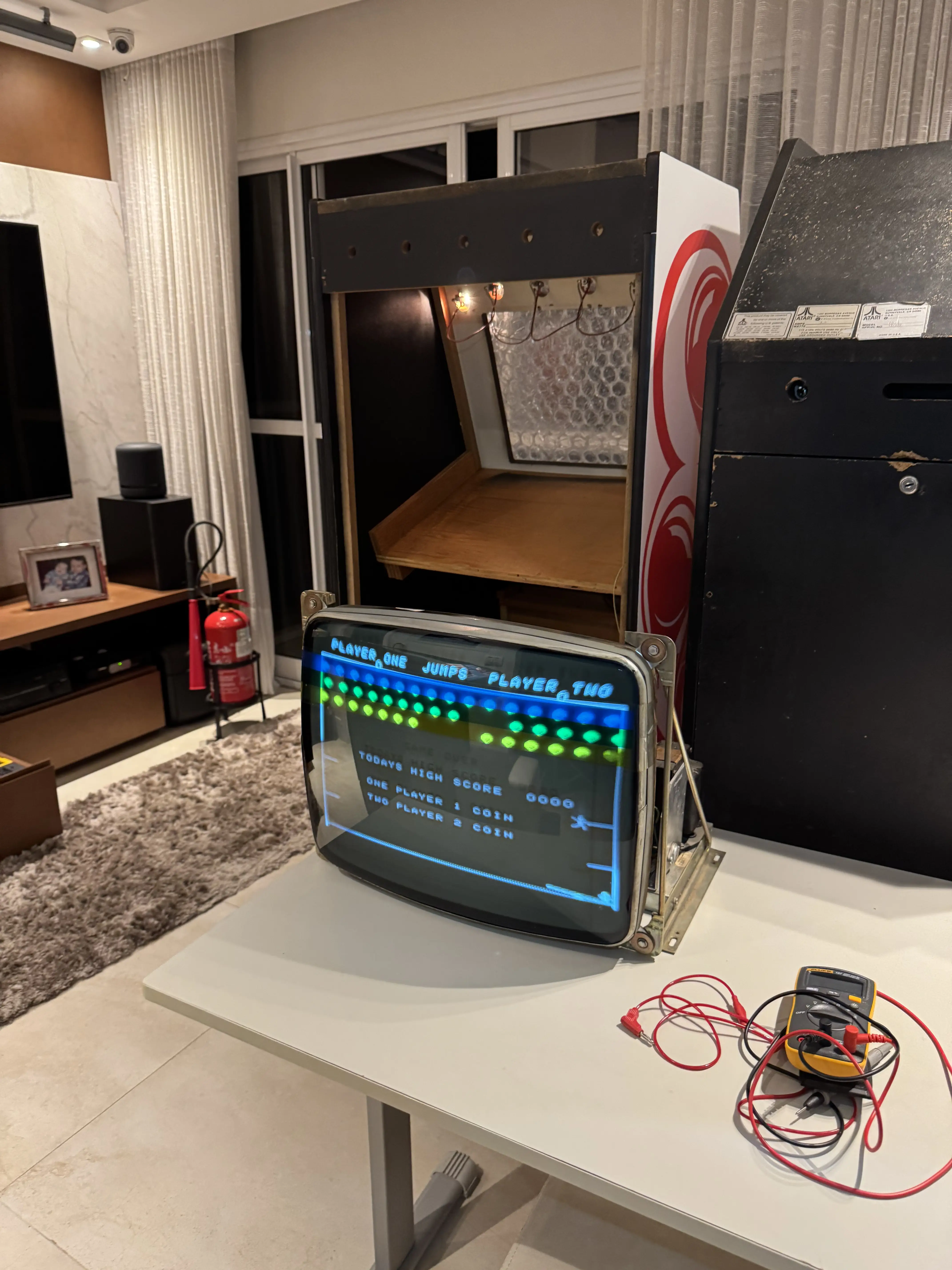

Apenas por precaução, fiz um novo teste conectando o monitor ao Breakout, e ele funcionou sem maiores problemas (exceto pela imagem, que, conforme explicado, não é compatível com a resolução). Esse teste descartou um eventual problema na imagem do monitor.

Circus by Exidy – Arcade Game Restoration - PCB Voltage Issue

Entretanto, aqui ocorre uma das principais diferenças entre arcades da Era de Bronze – algo a que um restaurador precisa estar atento –, e que pode explicar essa diferença de funcionamento:

  1. Arcade games como Breakout, que são Bronze Ages ligeiramente mais modernos, possuem fonte transformadora externa, que alimenta diretamente a placa – ou, no caso específico do Breakout, a fonte conversora fica diretamente na placa-mãe, que, excepcionalmente, recebe corrente alternada (AC) com voltagem reduzida de 110V para 16,5V pelo transformador de entrada. É a própria placa que converte, portanto, corrente alternada para corrente contínua (DC).
  2. Arcade games mais antigos, como o Circus, realizam a conversão AC/DC diretamente no monitor. Sendo assim, a alimentação de 110V é ligada diretamente ao chassis, que retifica e devolve 5V para a placa-mãe. Esta, por sua vez, ao ser alimentada, devolve o sinal de vídeo ao monitor. Dessa maneira, se os 5V não estiverem retornando do monitor para a placa, não é possível testar o funcionamento do vídeo, o que torna ainda mais desafiadora a restauração desse tipo de jogo.

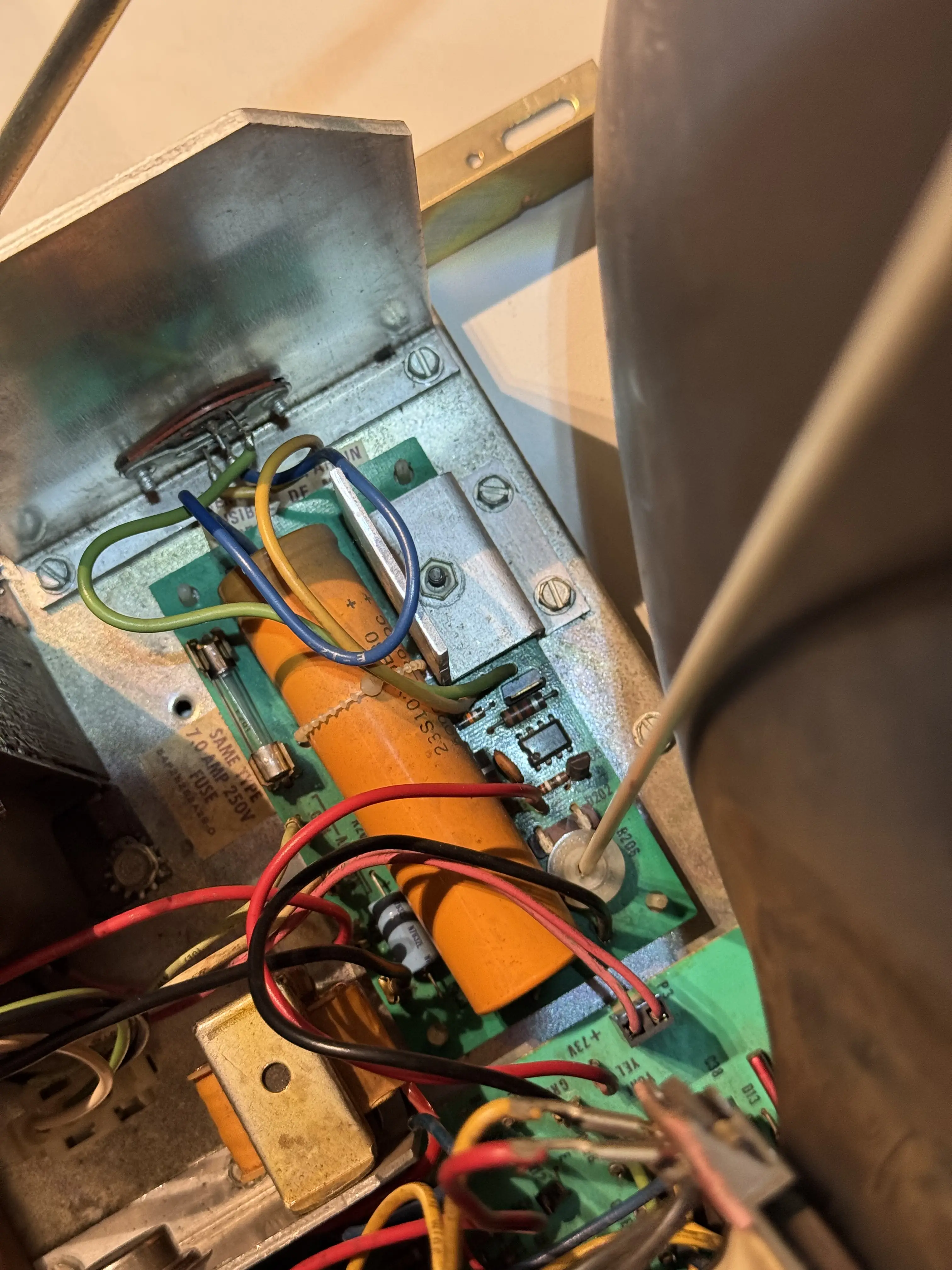

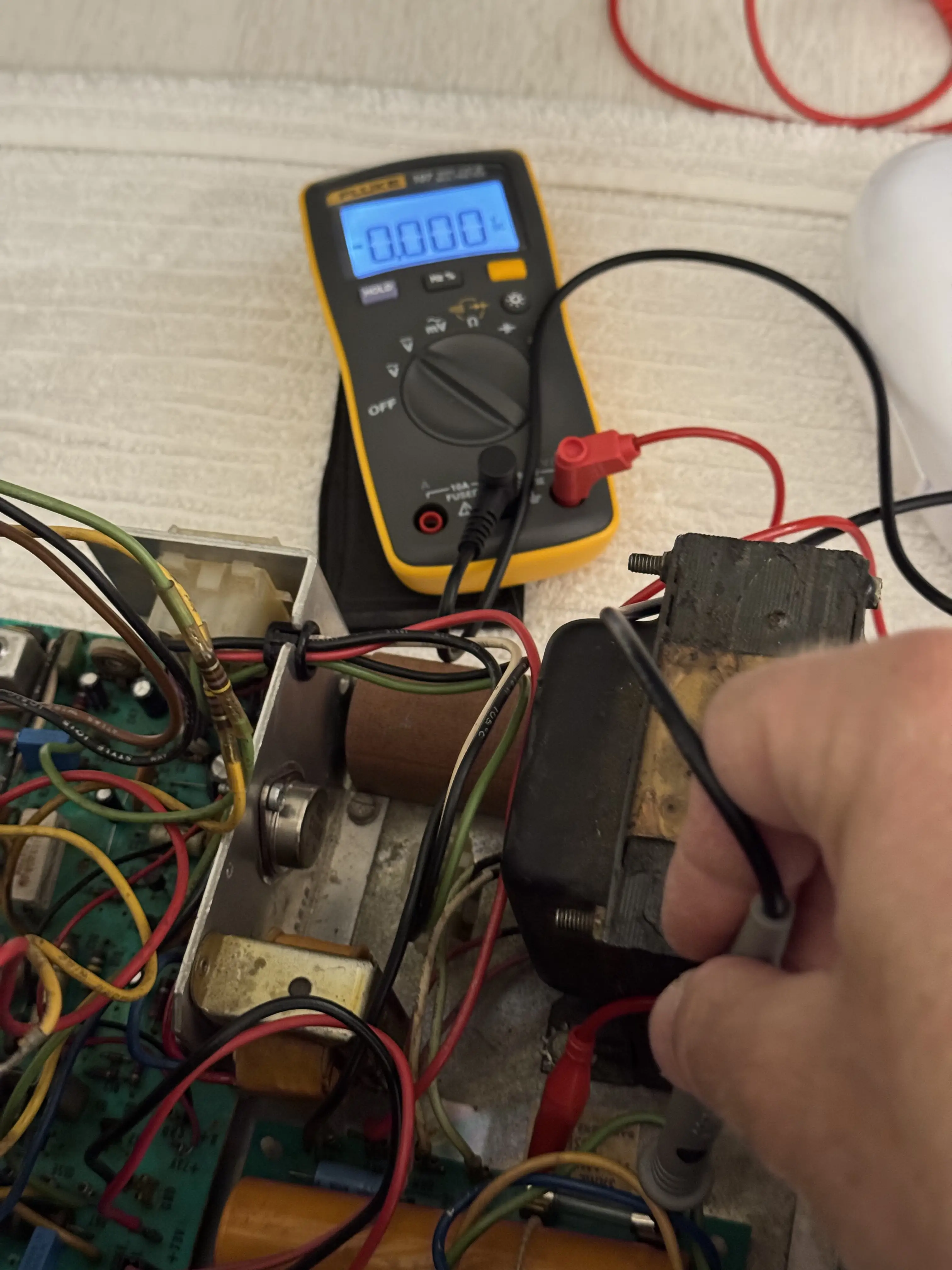

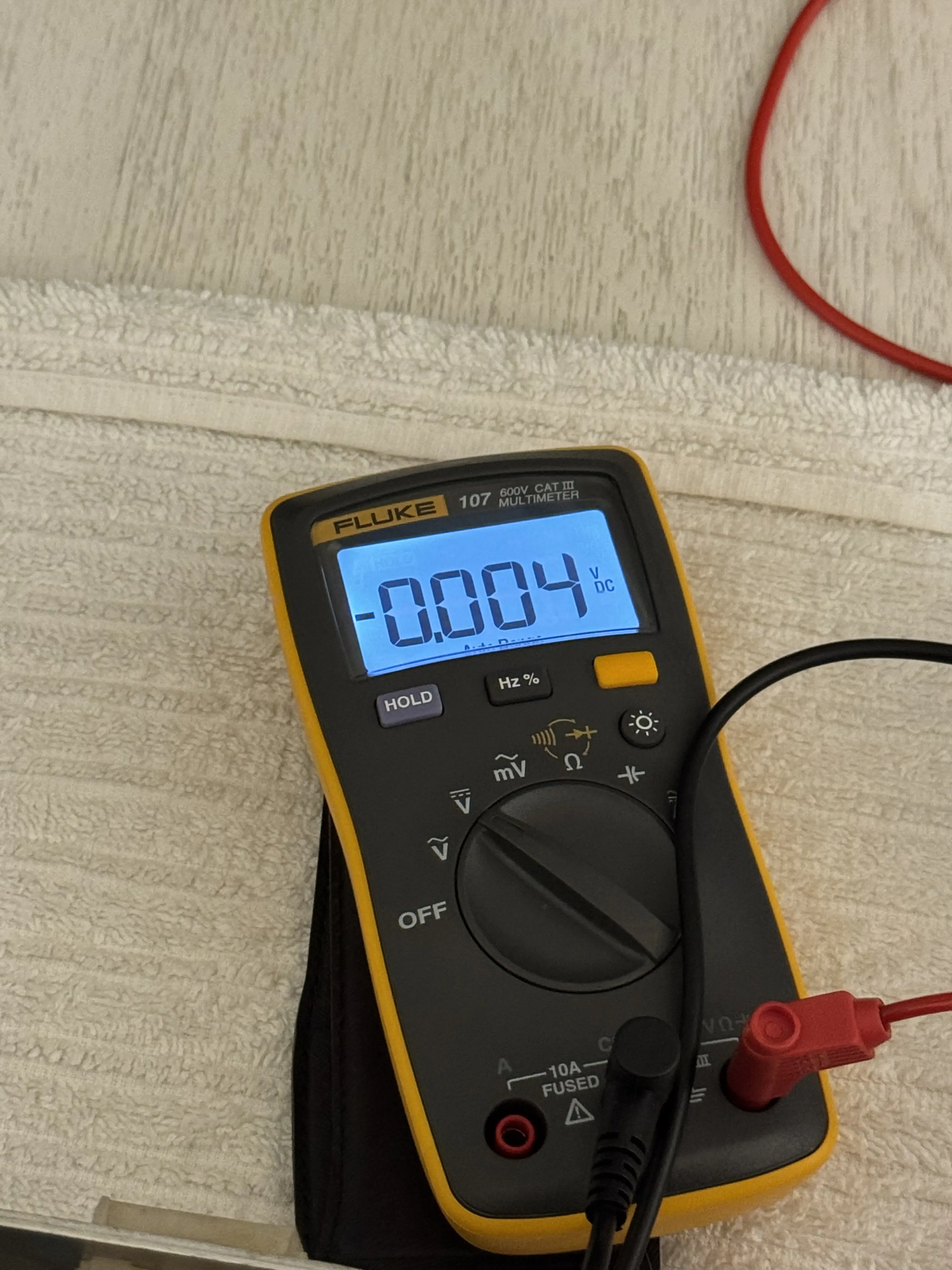

Como o jogo estava funcionando recentemente, fui para o próximo passo lógico: testar o fusível da placa retificadora do monitor (algo que muita gente nem sabe que existe). E aí vem um detalhe que já enfrentei outras vezes: com frequência, ao testar um fusível queimado diretamente sobre uma placa PCB, o multímetro ainda mostra uma pequena voltagem, chamada de “phantom voltage”, mesmo em testes de continuidade. Isso pode ser ocasionado por um vazamento que ocorre através de outros componentes da PCB.

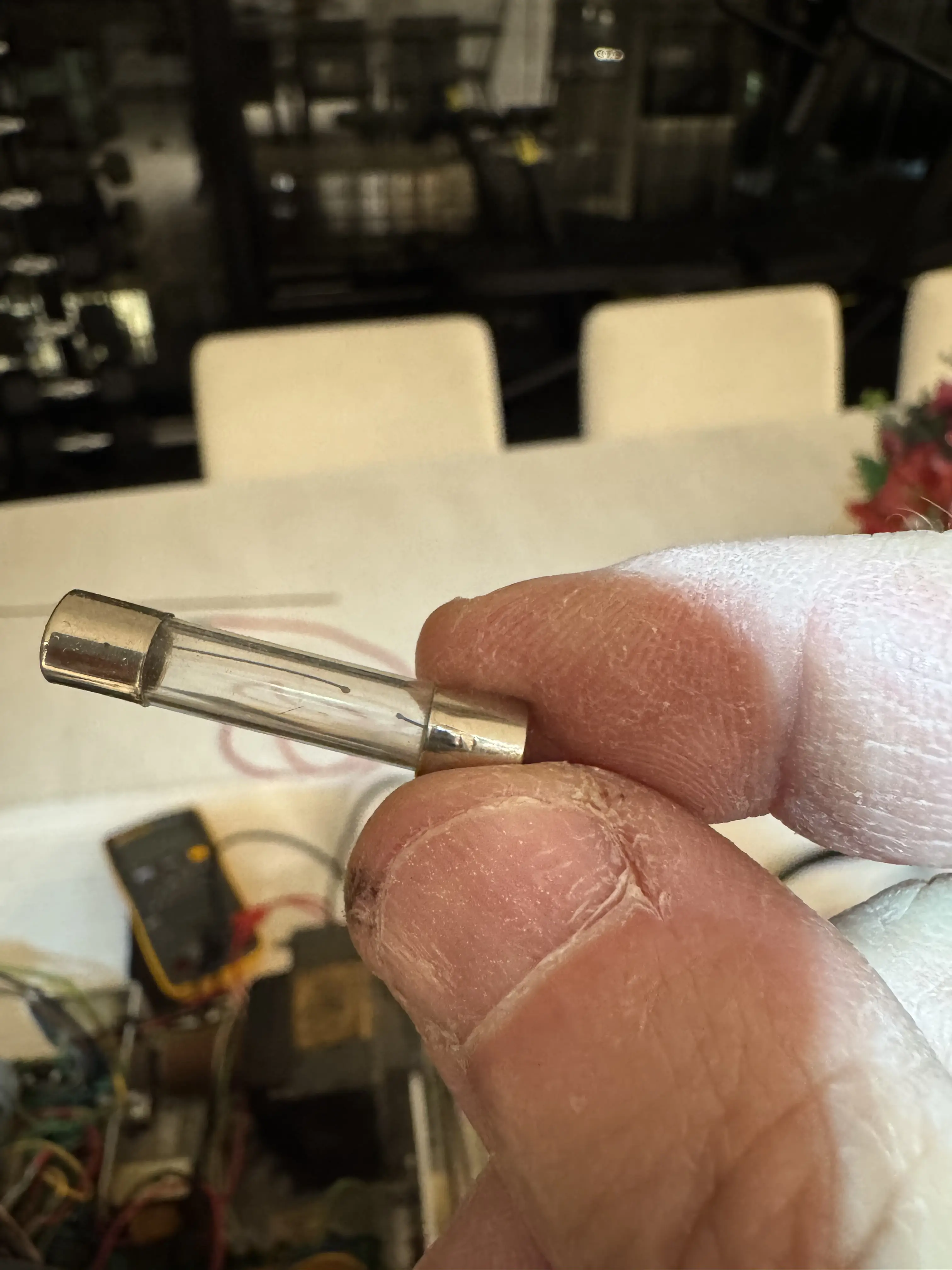

Como a voltagem era muito baixa, ainda assim, retirei o fusível para ter certeza e descobri que ele realmente estava aberto. A voltagem de 4V medida anteriormente na PCB era o que estava ocasionando o colapso parcial do jogo, e aí fica difícil explicar por que a corrente não foi completamente interrompida – pode ser devido à energia residual presente em capacitores.

Fusível trocado, o monitor voltou a fornecer os 5V necessários para a PCB e o jogo voltou a funcionar!

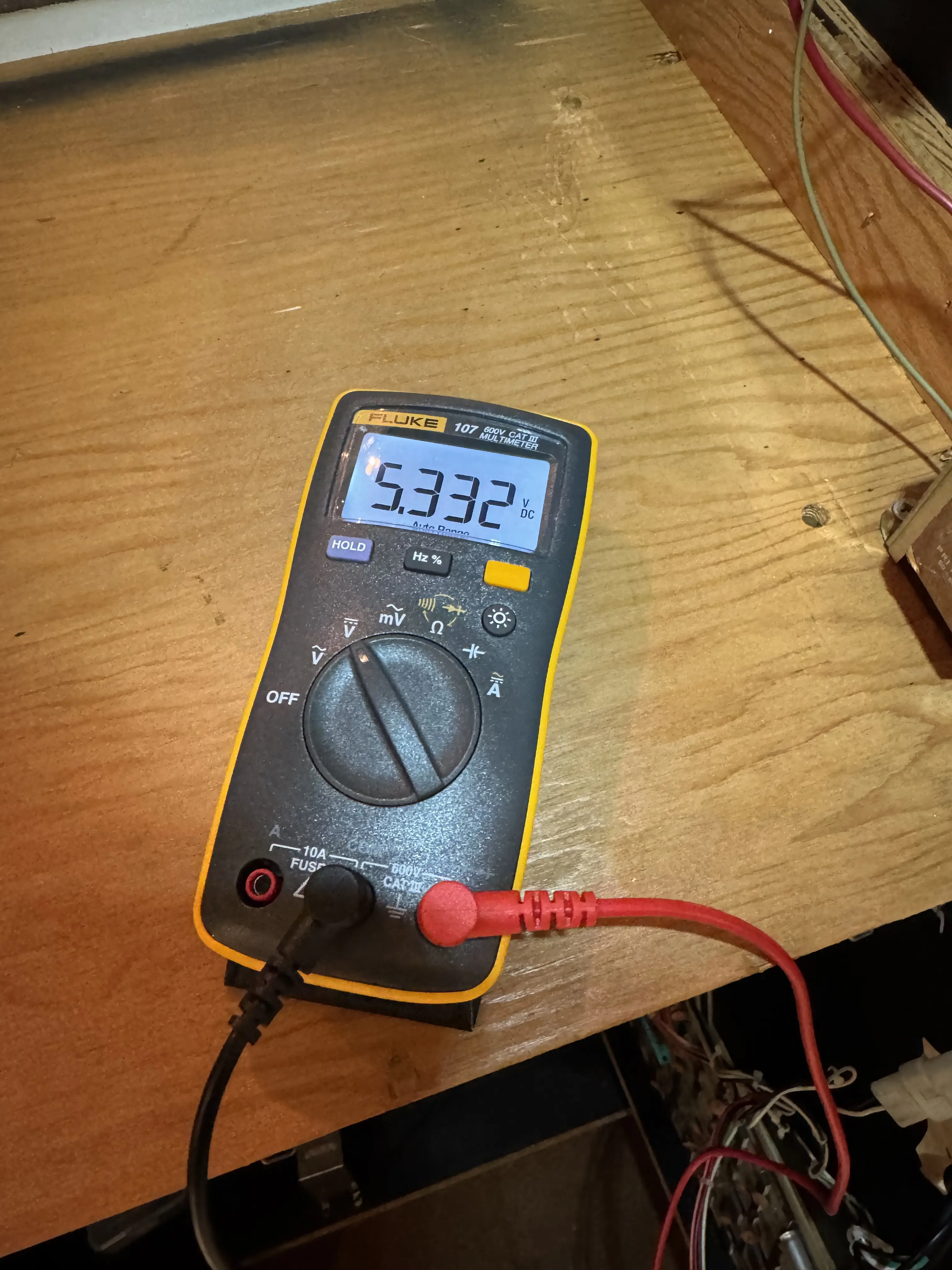

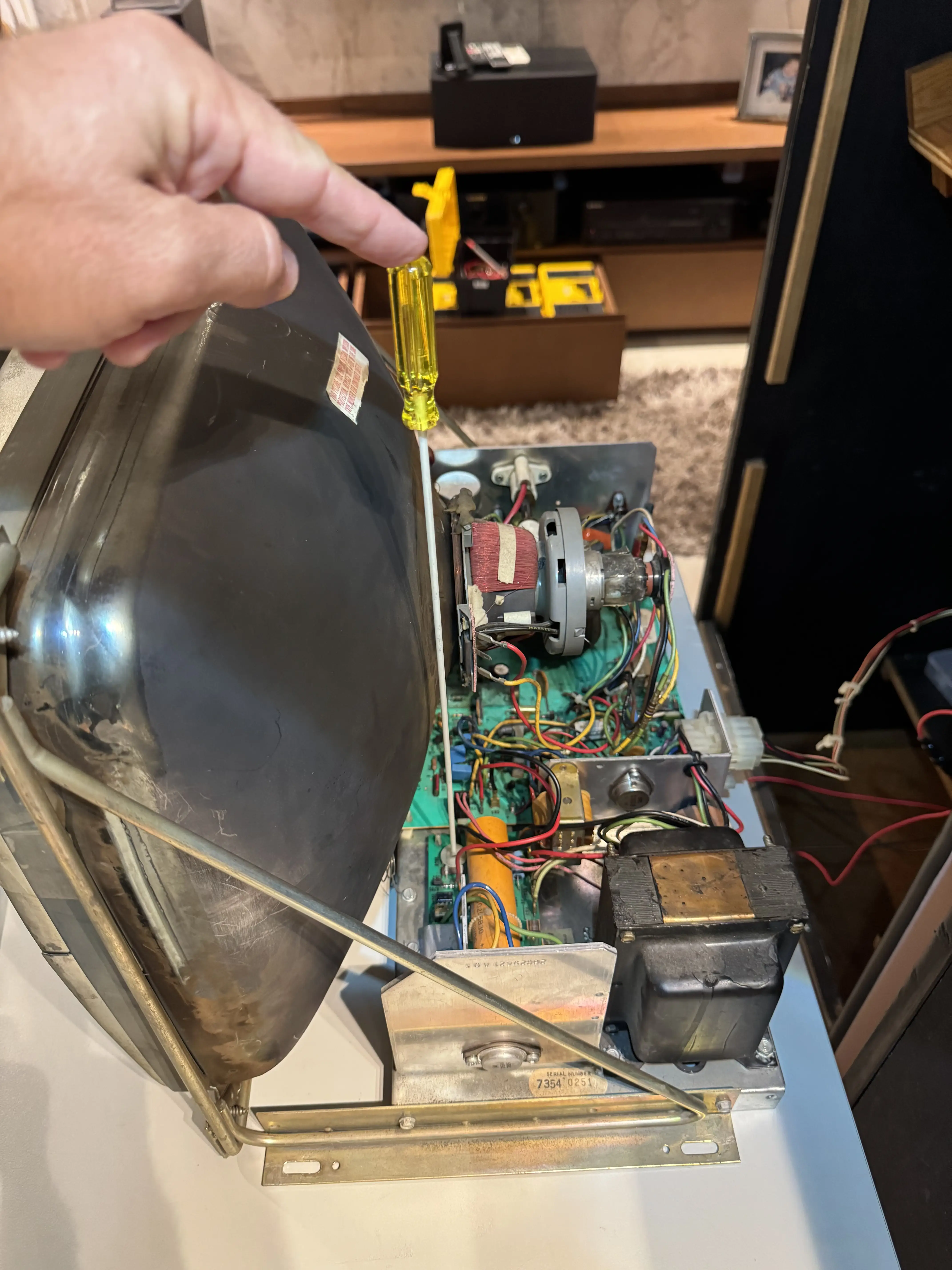

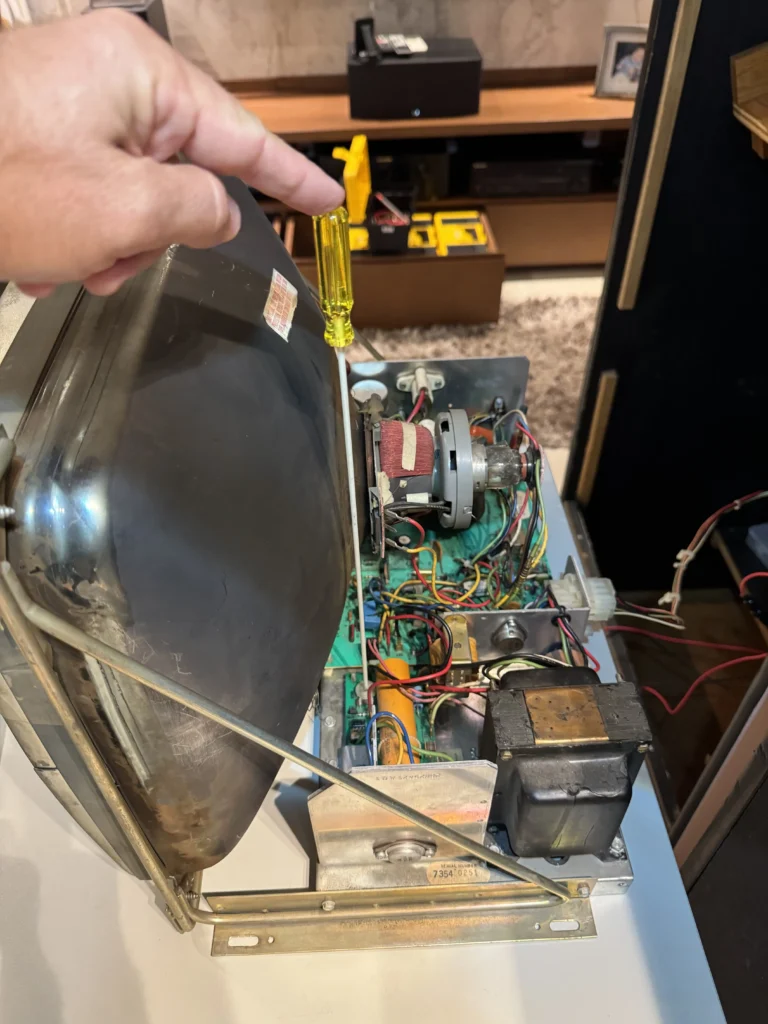

Porém, a voltagem estava um pouco alta, em 5,3V, o que poderia ocasionar problemas futuros. Há um trimpot na placa retificadora do Motorola M5000 que serve justamente para isso. Ajustado o potenciômetro, preferencialmente com uma ferramenta não metálica, a voltagem ficou perfeita.

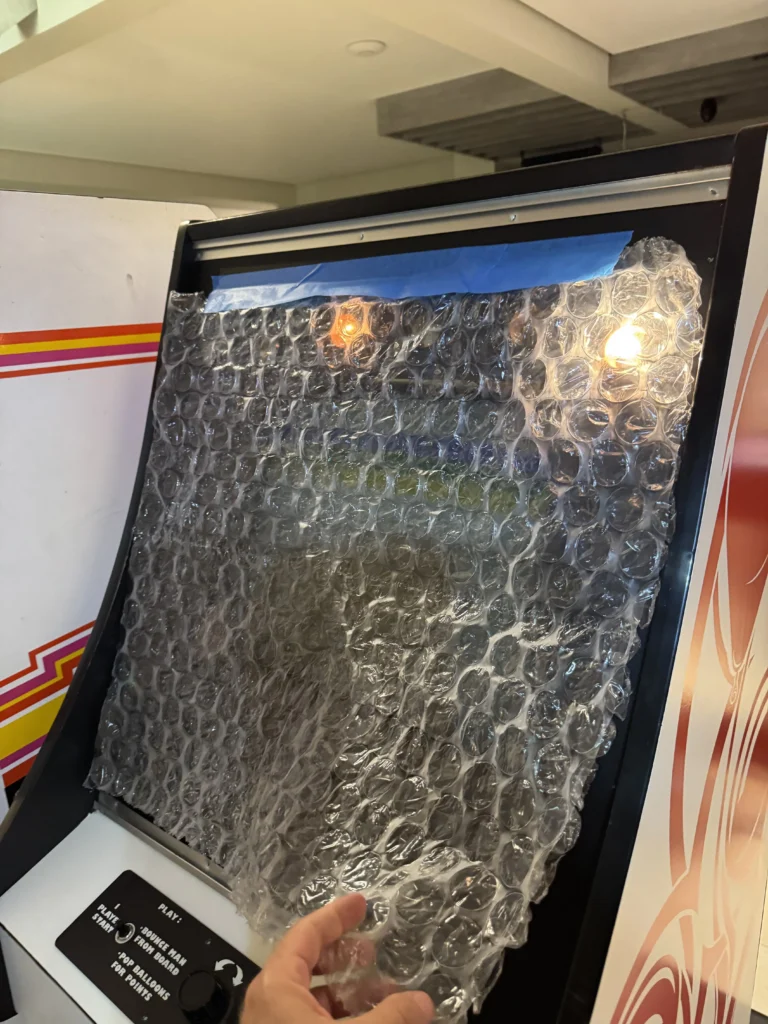

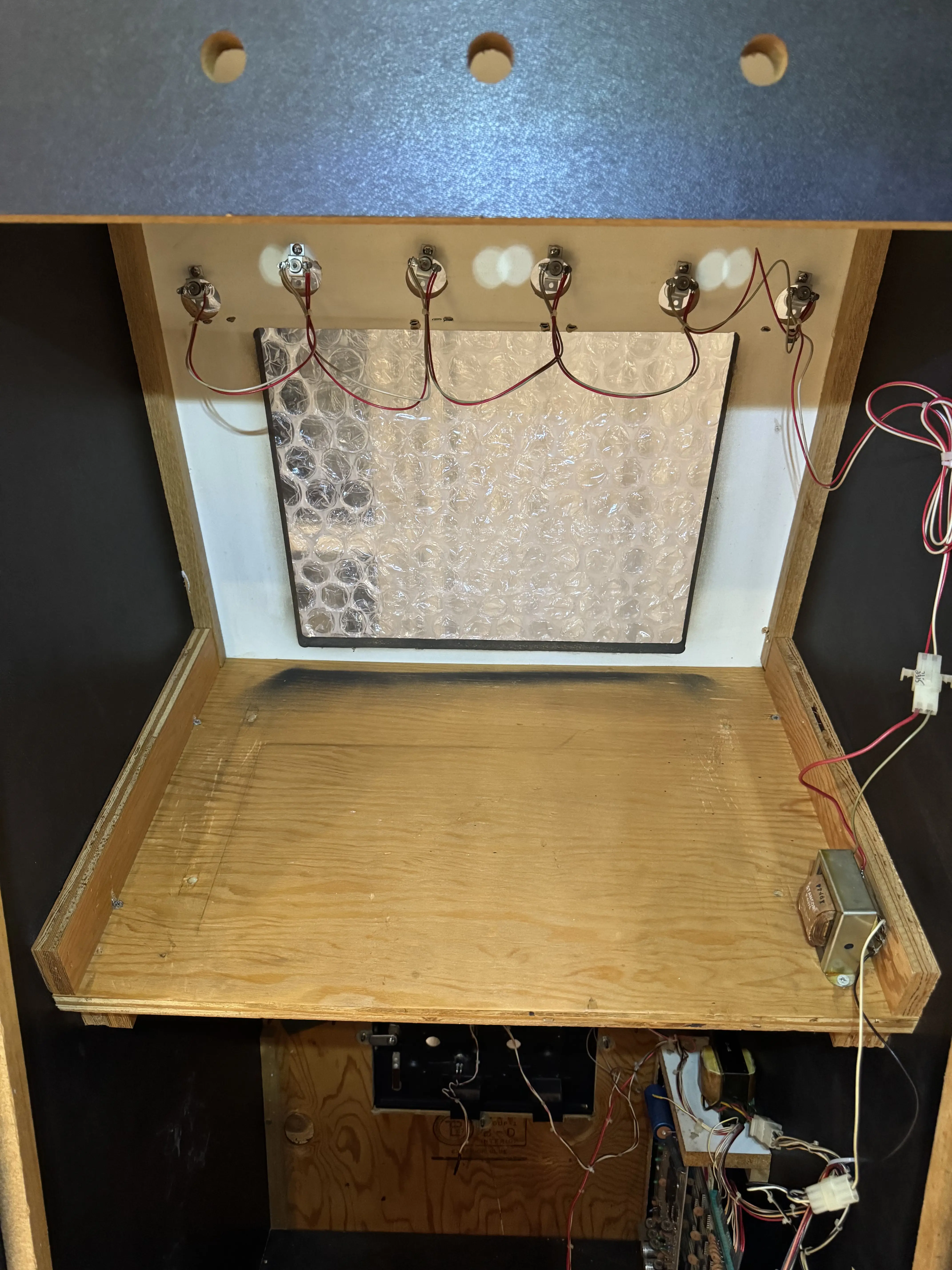

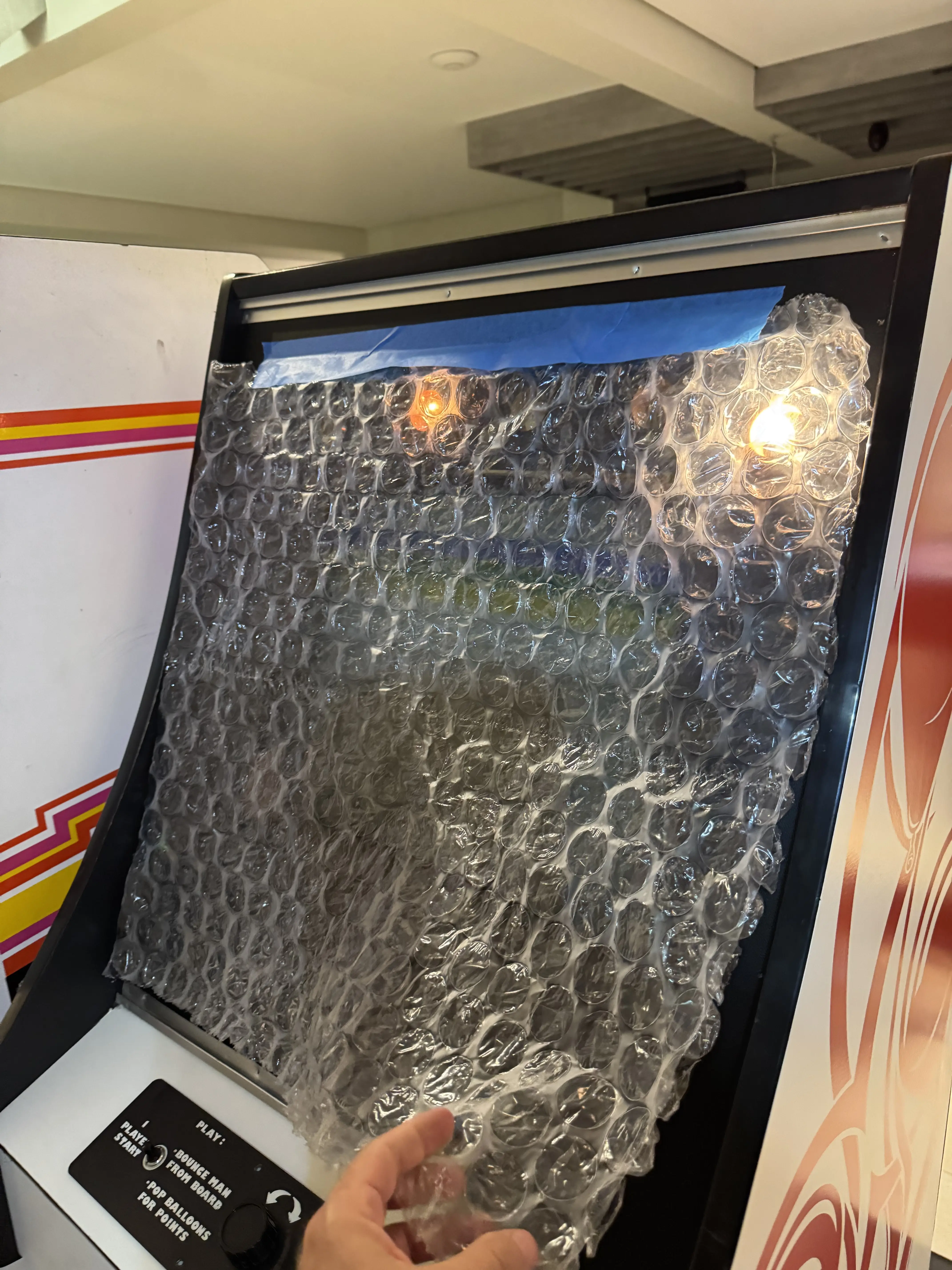

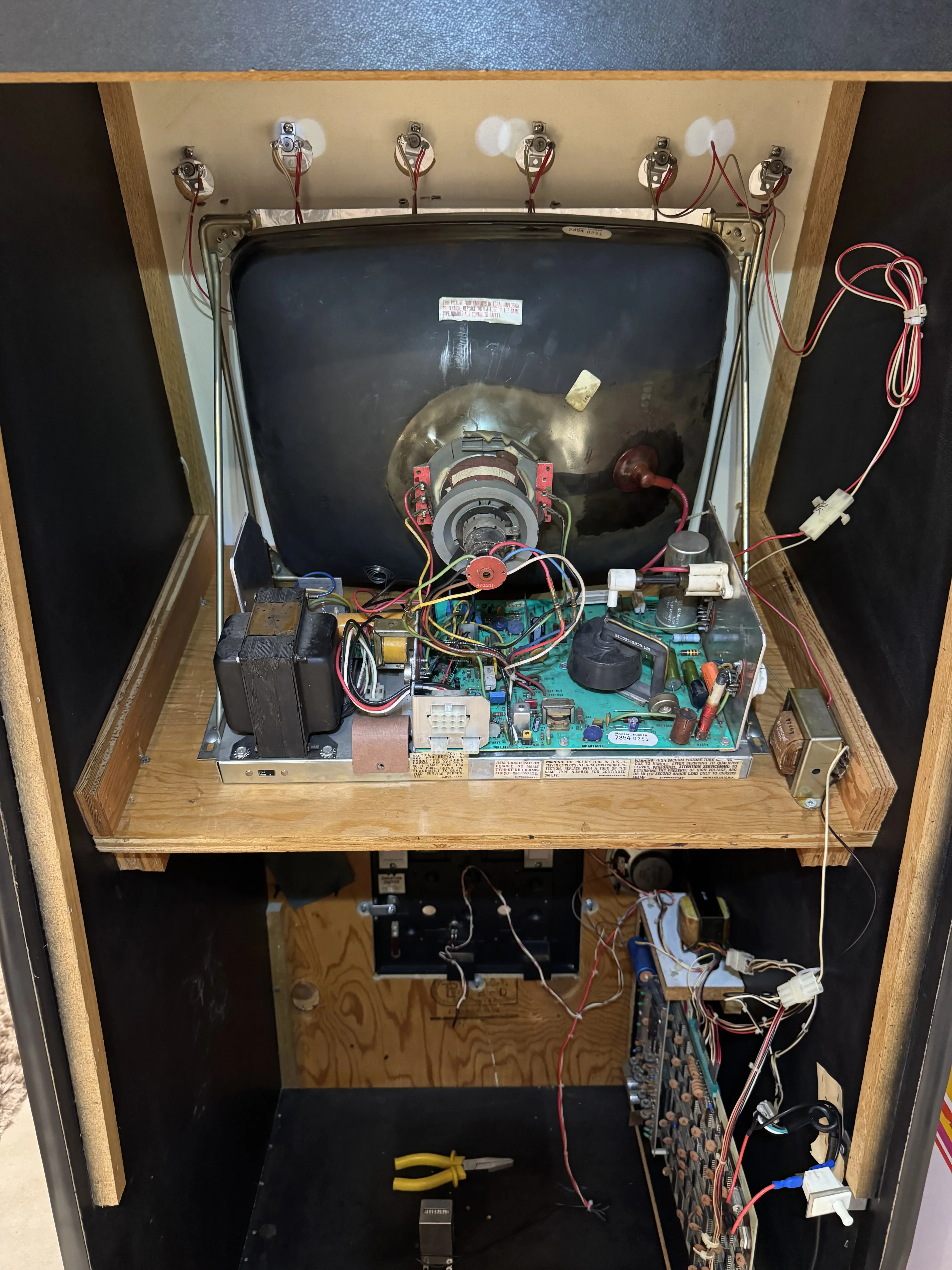

O chassis foi colocado em seu devido lugar no gabinete, e chegava a hora do primeiro teste pós-montagem:

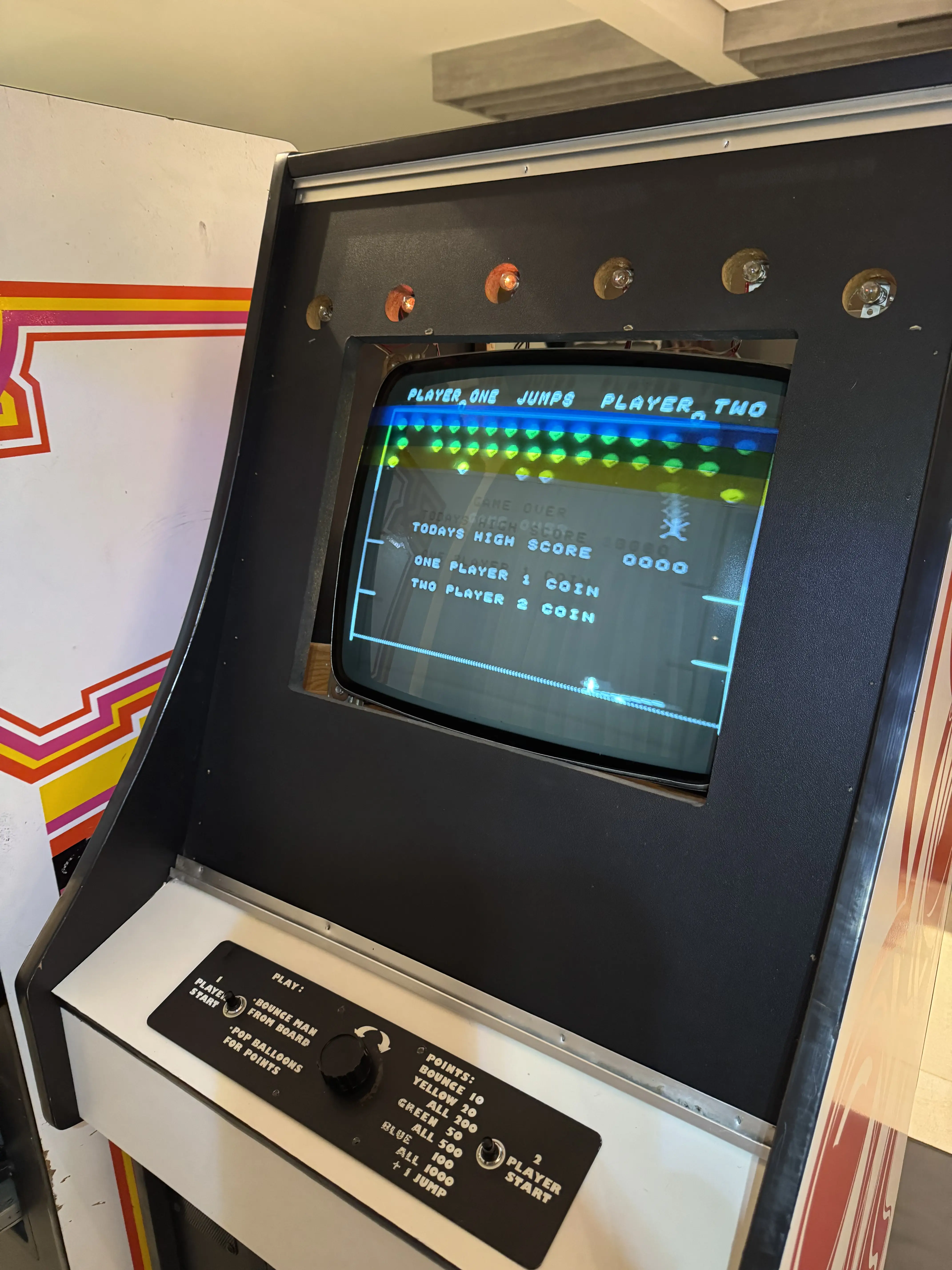

Teste bem-sucedido, hora de cuidar dos detalhes finais!

Este post é parte de uma série. Os capítulos anteriores são Post Introdutório: Circus Arcade Game – Uma Criativa Variação de Breakout?, 01 – Uma Oportunidade com Bezel Perfeito, 02 – Funcionando com um Defeito Peculiar, 03 – Escolhas de Restauração e Desmontagem Completa, 04 – Gabinete Restaurado e Nova Side Art, 05 – T-Molding: Brincando de Marceneiro, 06 – Monitor Consertado e Início da Montagem e 07 – Uso Criativo das Flasher Lamps no Marquee.

O próximo post é o 09 – Detalhes Finais da Montagem.

Conheça o passo a passo da restauração do Arcade Circus, da Exidy, através do índice dos capítulos.
