Circus #03: Escolhas de Restauração e Desmontagem Completa

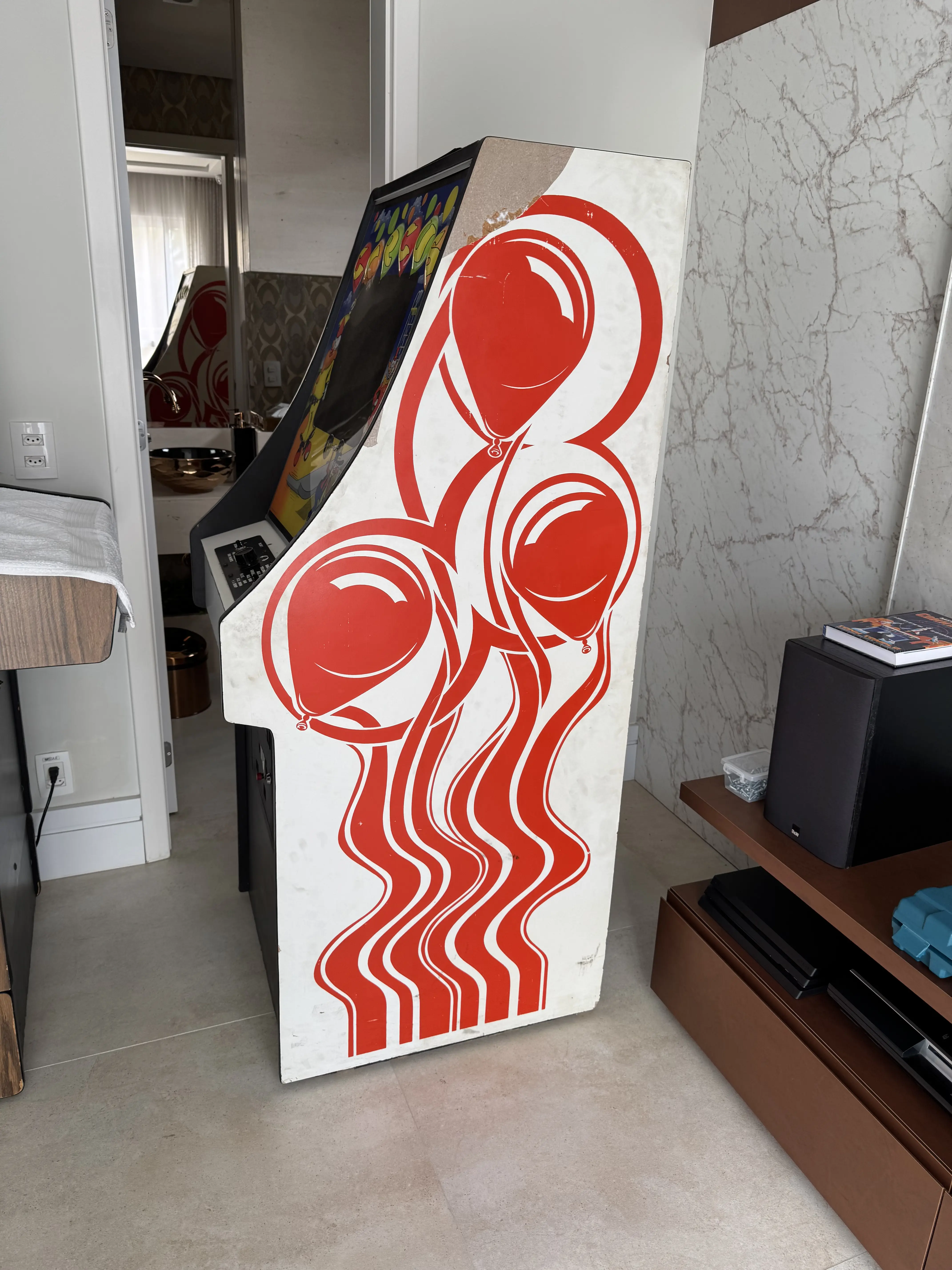

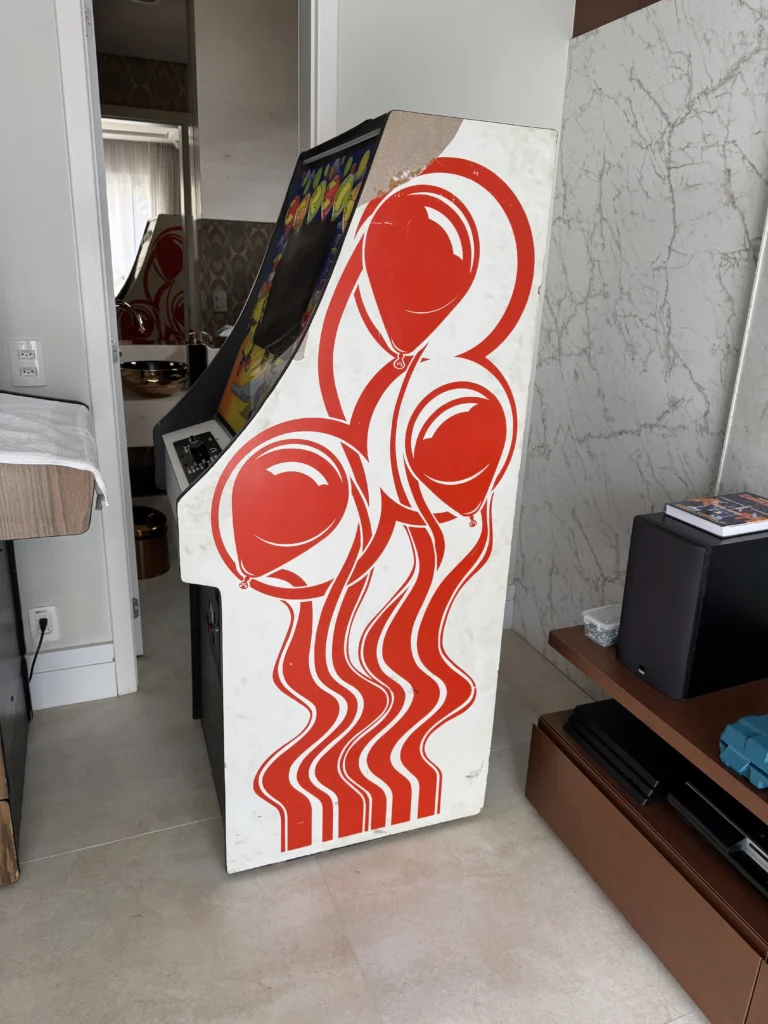

O gabinete do arcade Circus, da Exidy, necessitava de um certo trabalho de marcenaria, especialmente para consertar o suporte da placa-mãe, mas também para permitir a restauração da side art. E, para isso, uma escolha teria que ser feita.

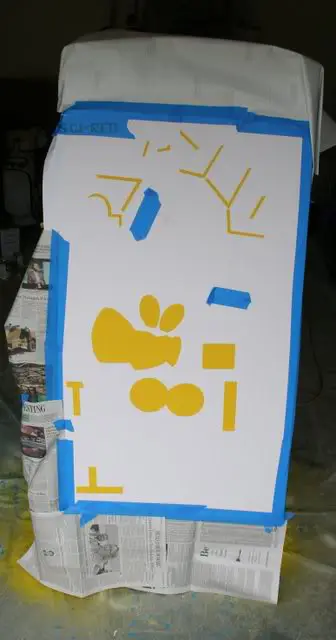

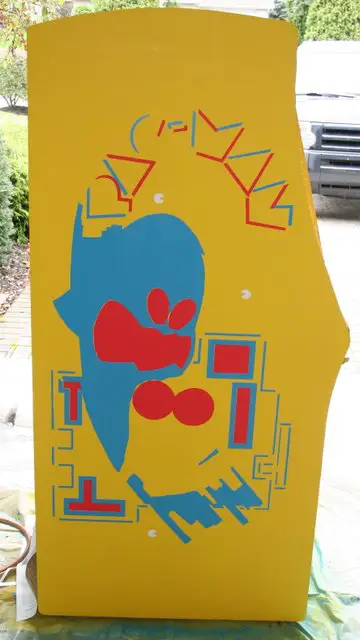

O Circus, originalmente, tem sua arte lateral realizada por meio da técnica de stencil, ou grafiti, que consiste na aplicação de tinta spray através de máscaras. Há um bom artigo mostrando essa técnica no blog de Jeff Rothe, um restaurador de arcades. Eu tirei as fotos abaixo desse artigo:
Encontrei tanto a opção de máscaras de stencil quanto adesivos disponíveis para o Circus no This Old Game, um conhecido fornecedor de artes para arcades antigos. Minha preferência inicial era fazer o trabalho com stencils, porém, eu não dispunha de espaço adequado nem conhecimento para aplicar essa técnica. Portanto, a escolha foi pelos adesivos, solução já aplicada anteriormente nesse gabinete.

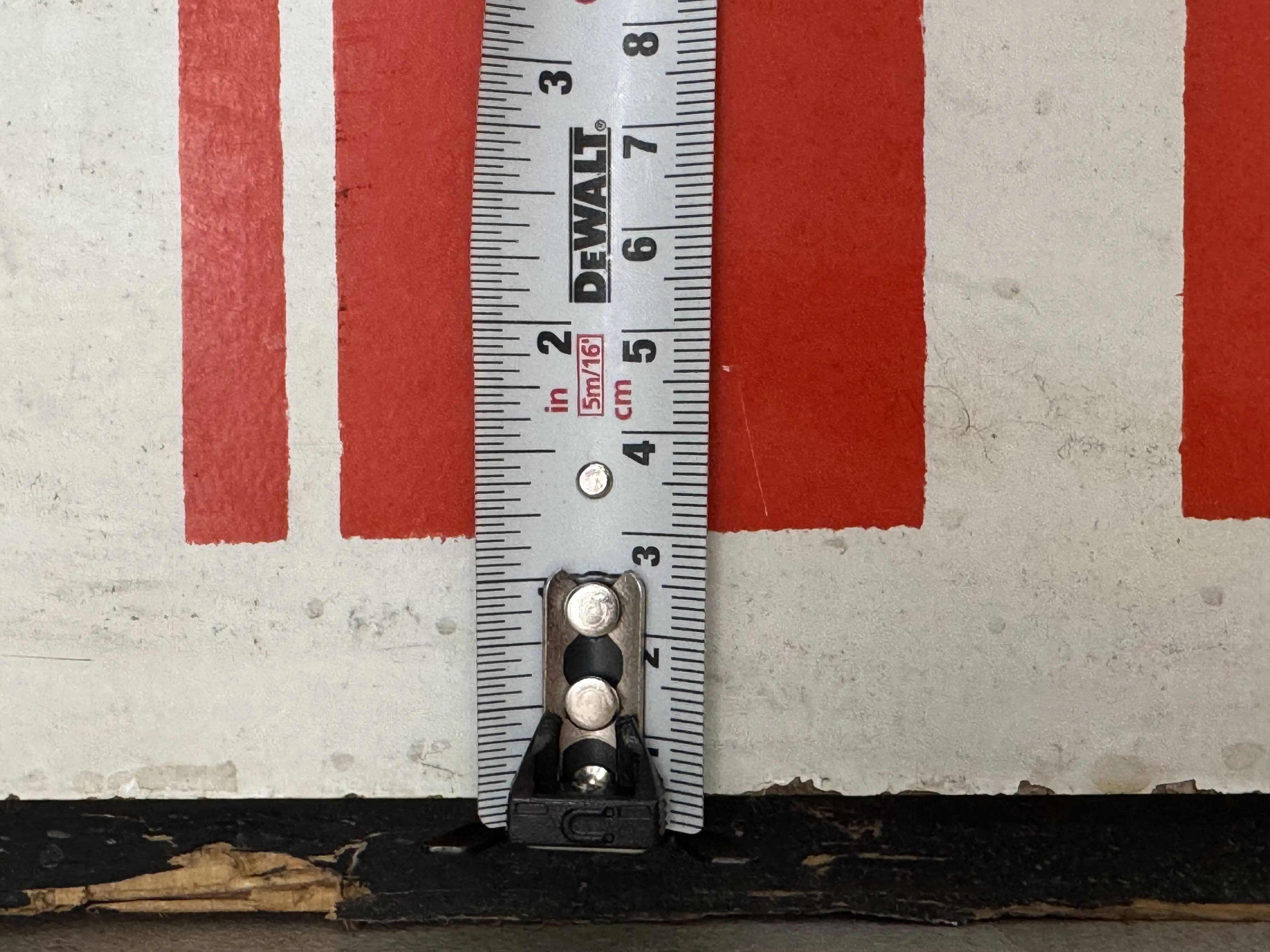

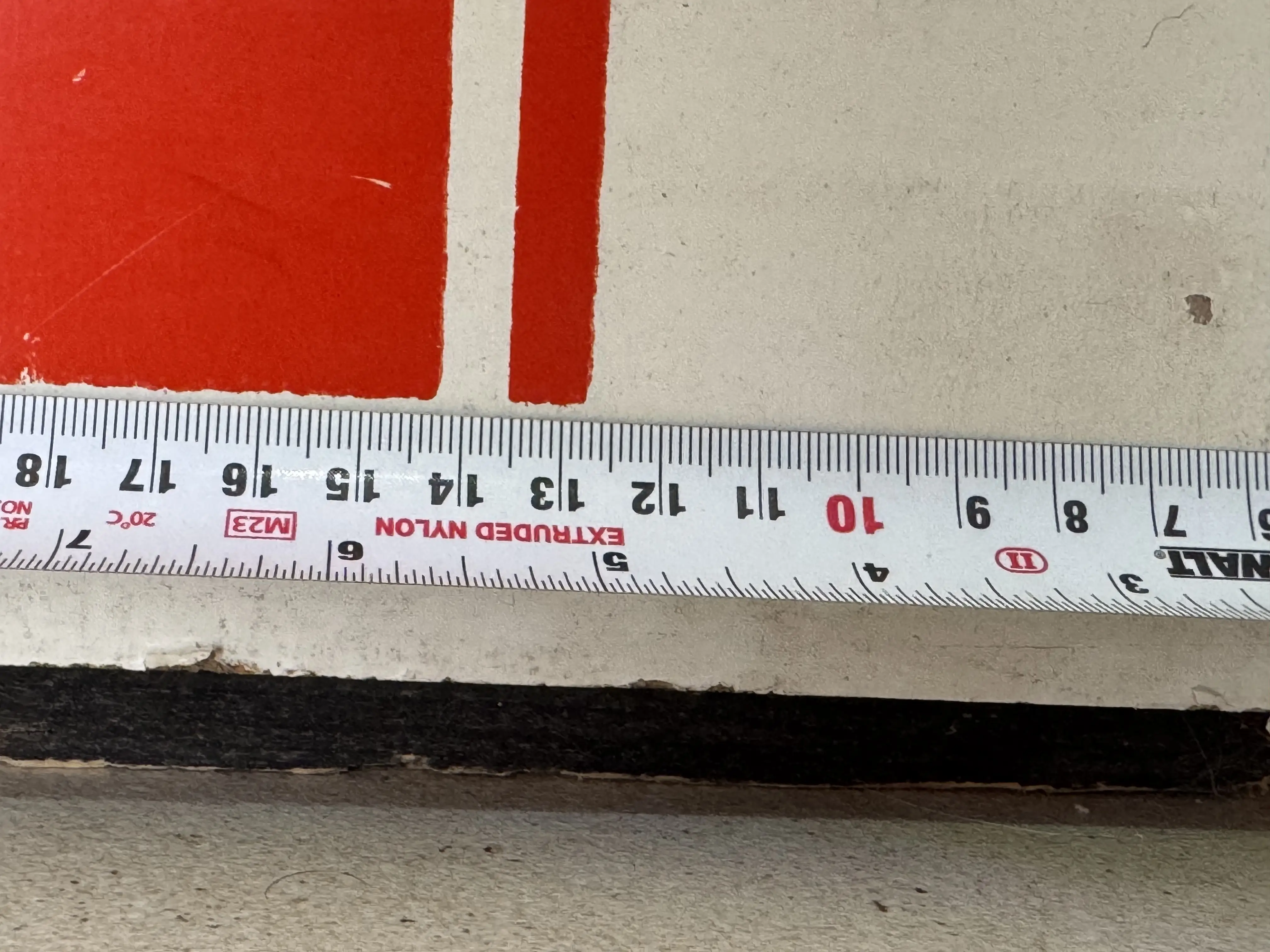

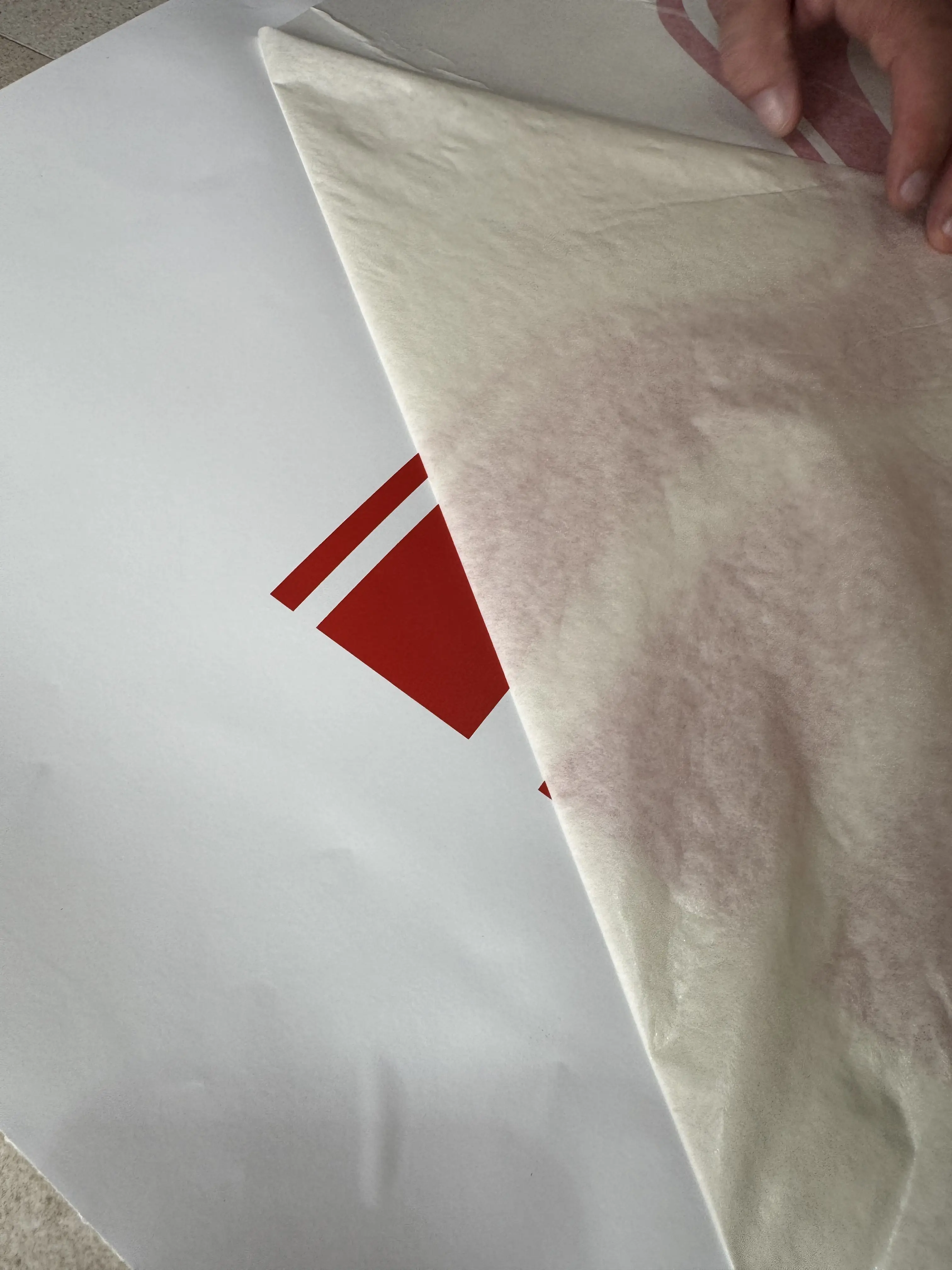

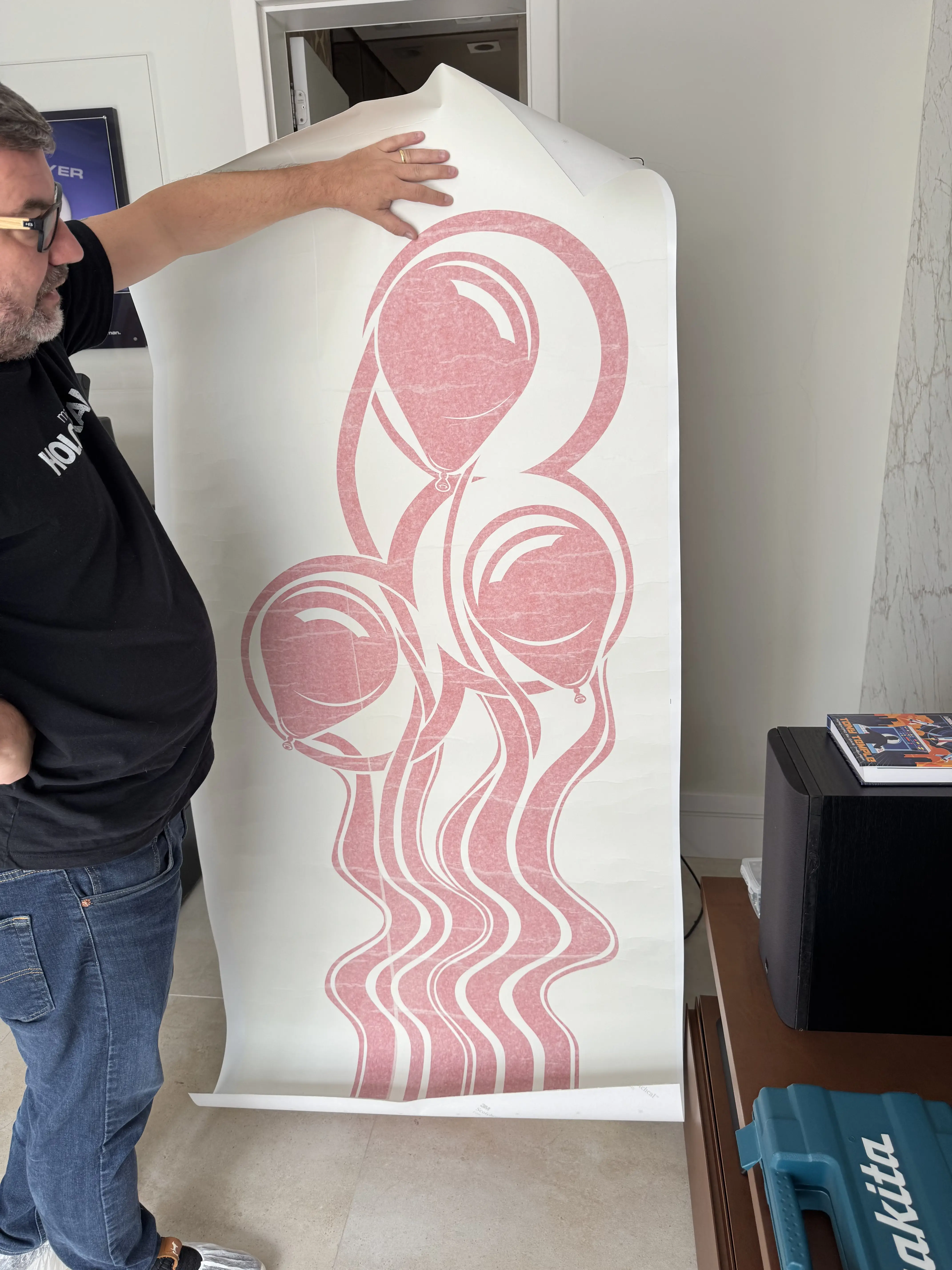

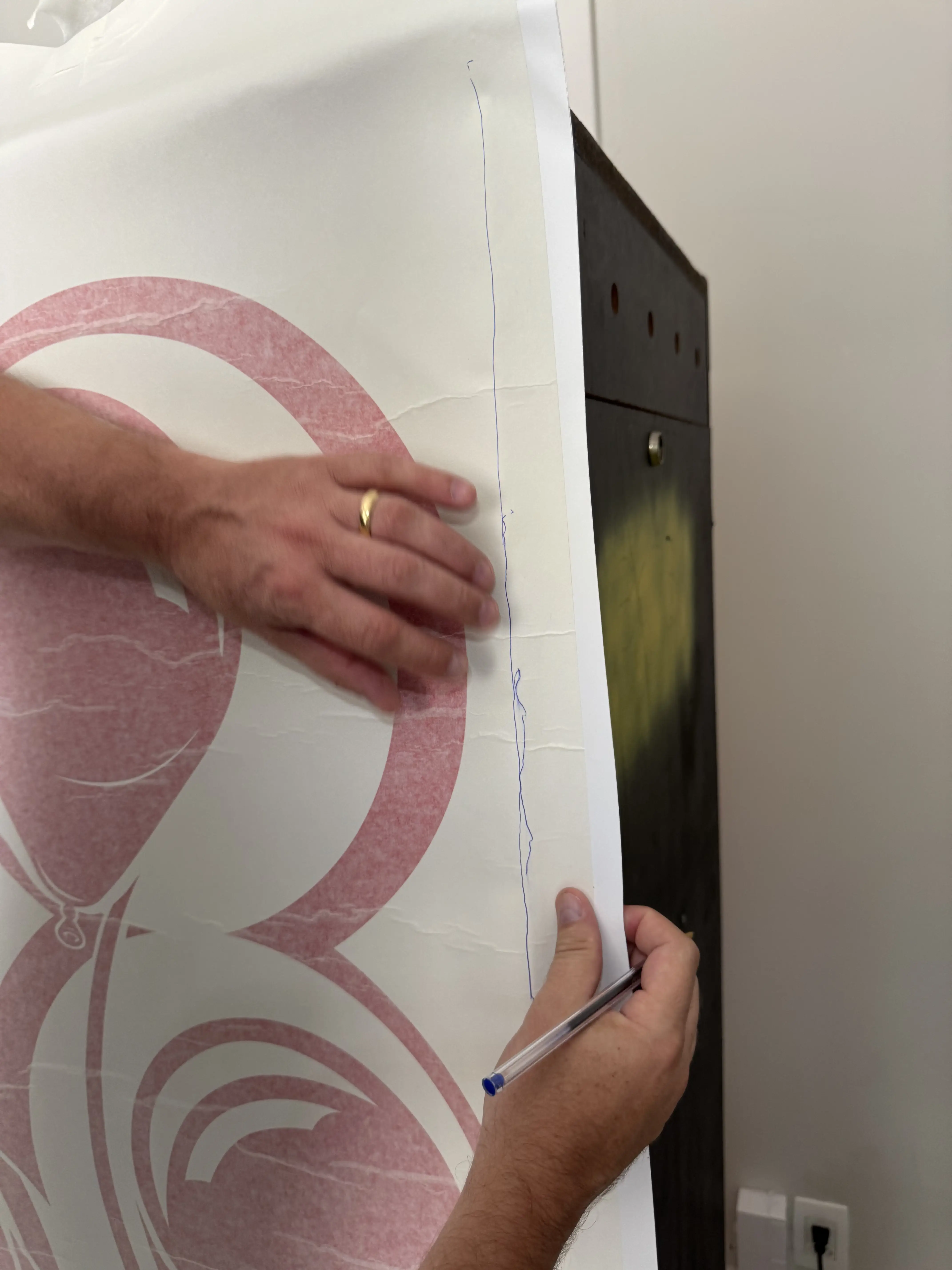

Após encomendar, aguardar a impressão e receber os adesivos dos Estados Unidos, o Paulo, da Magic Hologram, me auxiliou a conferir a qualidade e realizar algumas marcações para termos certeza de que poderíamos aplicar o material no mesmo local da arte atual.
Dessa forma, parte do trabalho de marcenaria seria remover todo o adesivo e eliminar as imperfeições da lâmina de madeira, corrigindo também os quebrados das bordas laterais do gabinete, que sempre existem em menor e maior grau.
Desmontagem do Gabinete

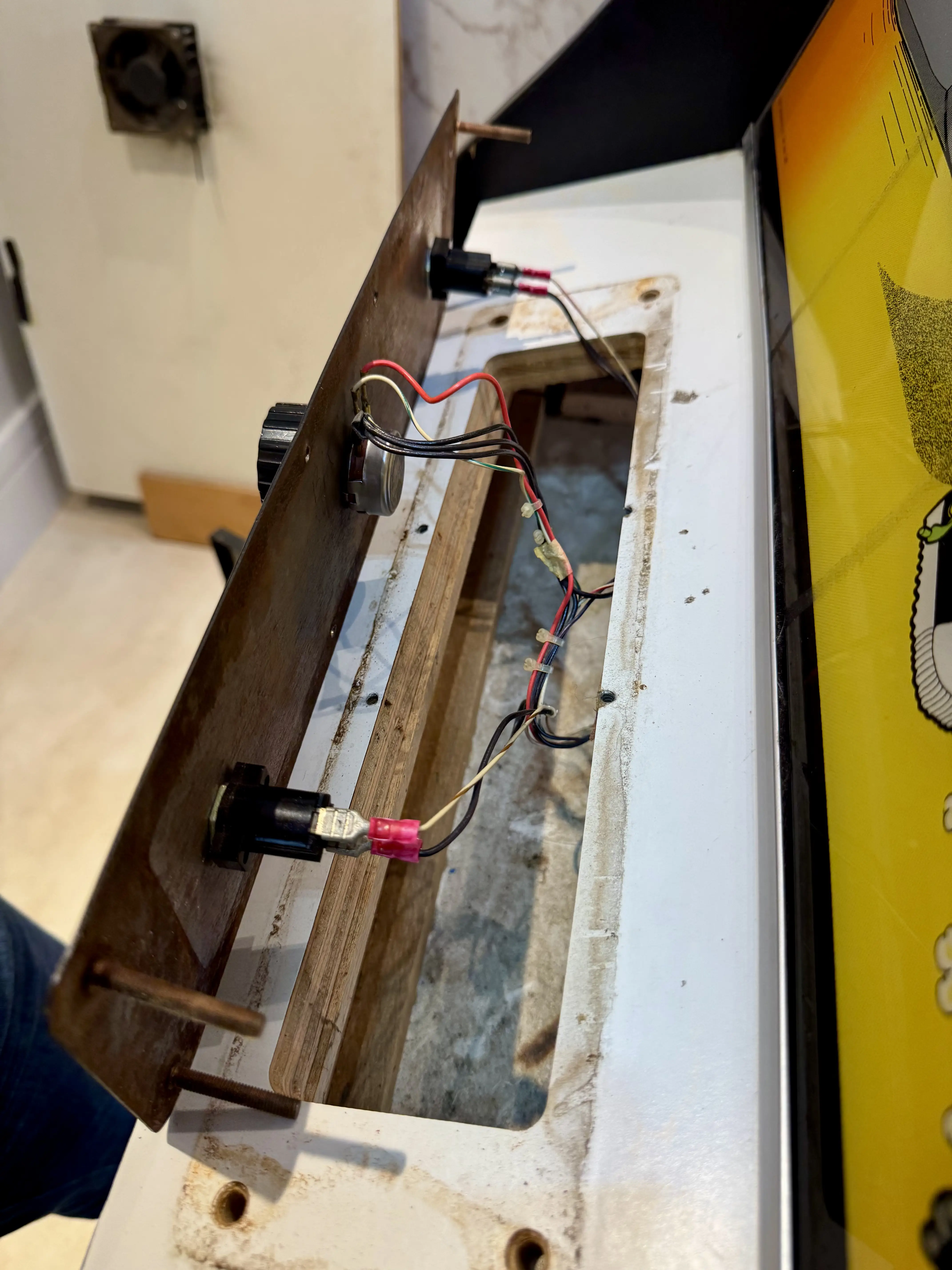

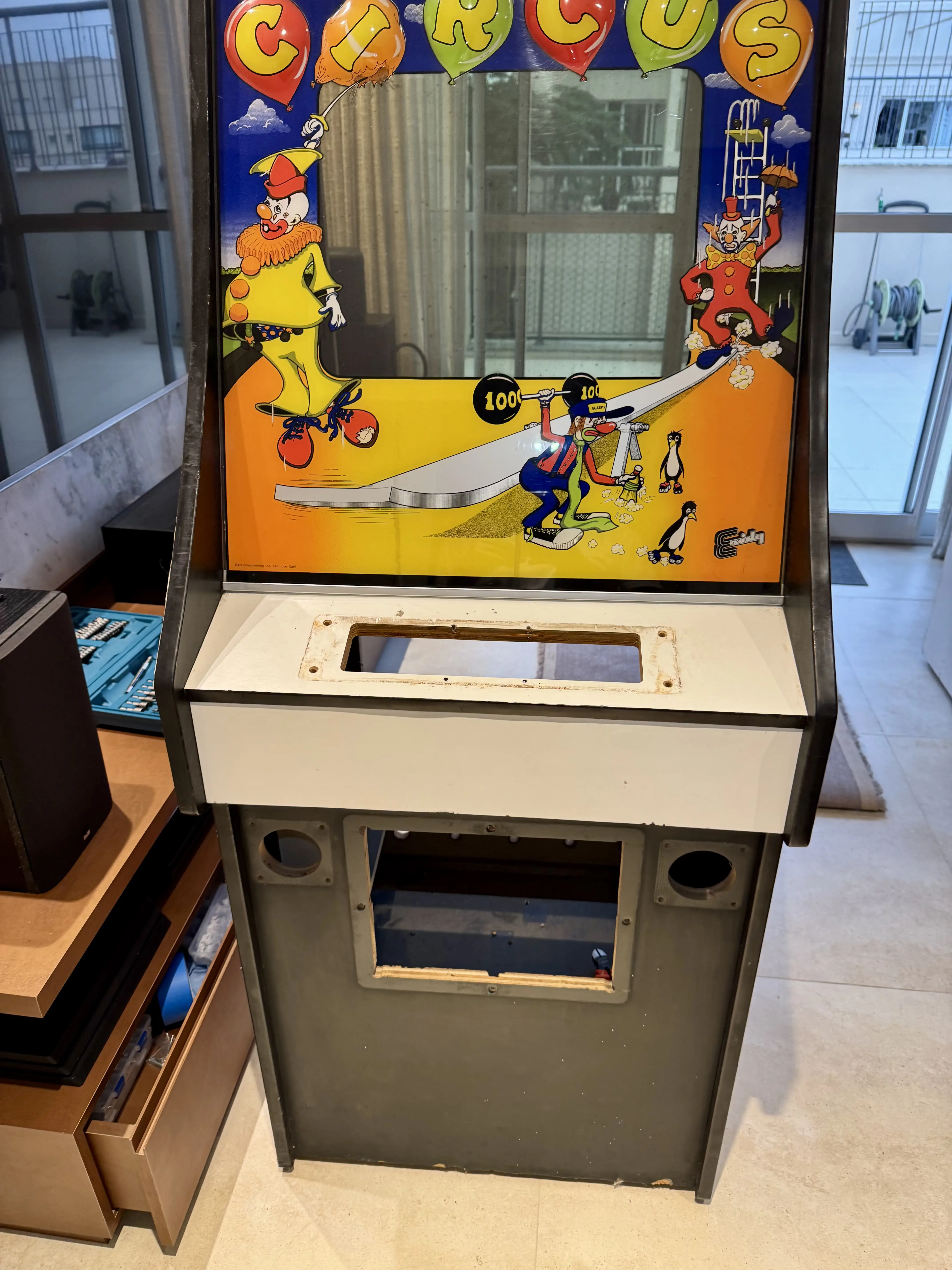

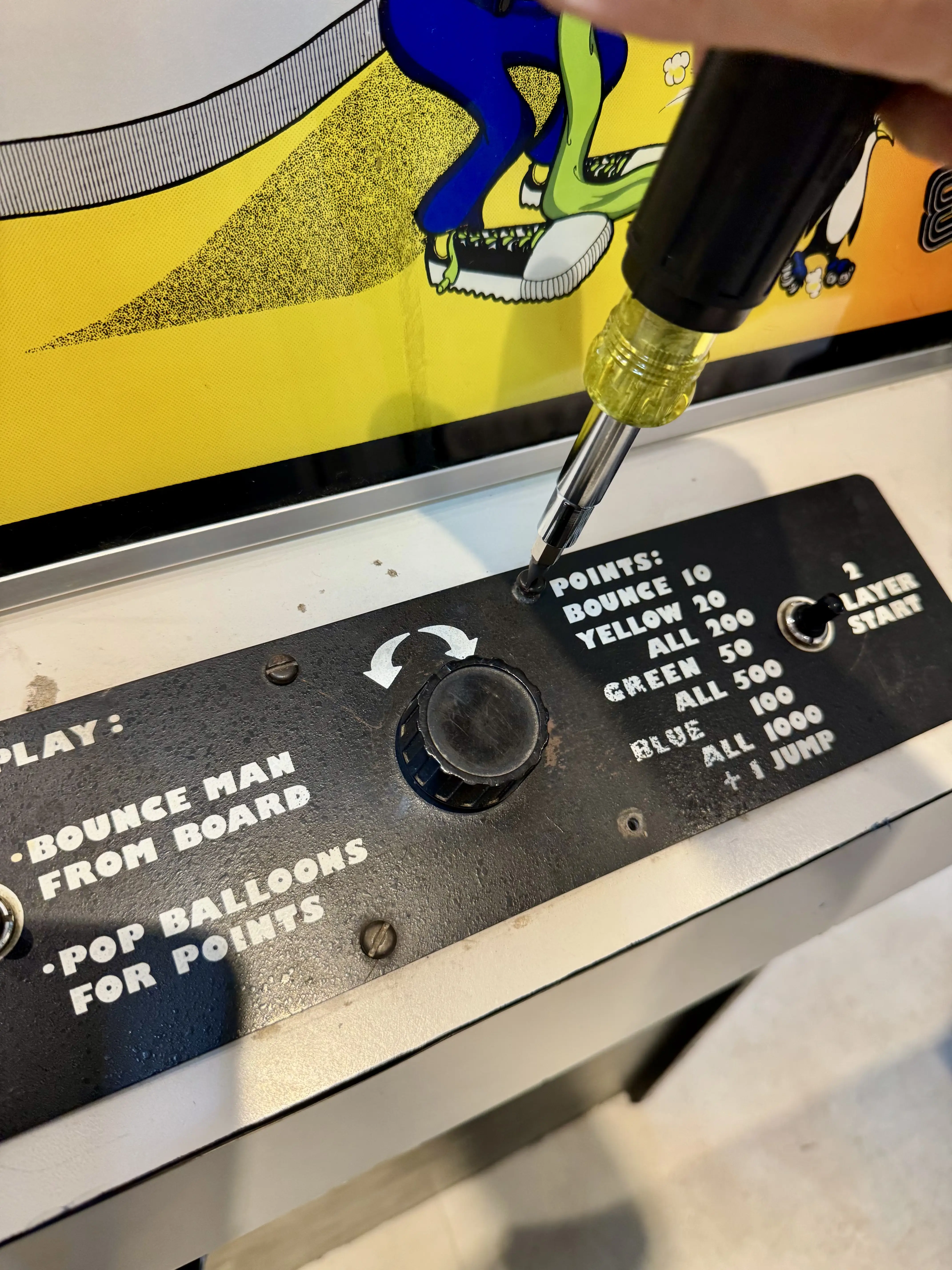

Tomada a decisão de restaurar o gabinete para aplicação dos adesivos da side art, iniciei o processo de desmontagem de todos os componentes. Comecei pelo painel de controle, o qual, diferentemente de outros arcades, é parafusado por fora e ainda possui presilhas do tipo borboleta pelo lado de dentro.

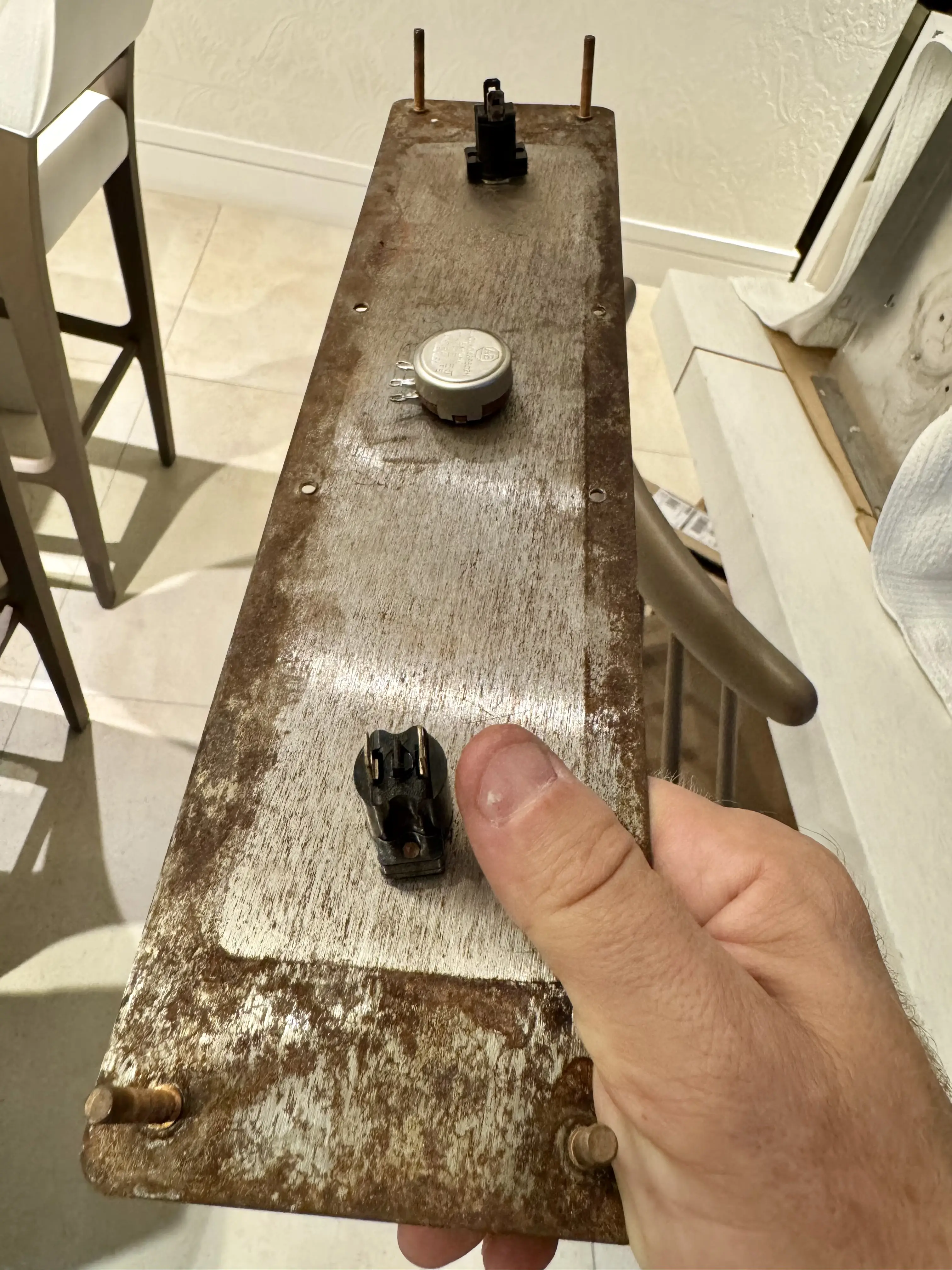

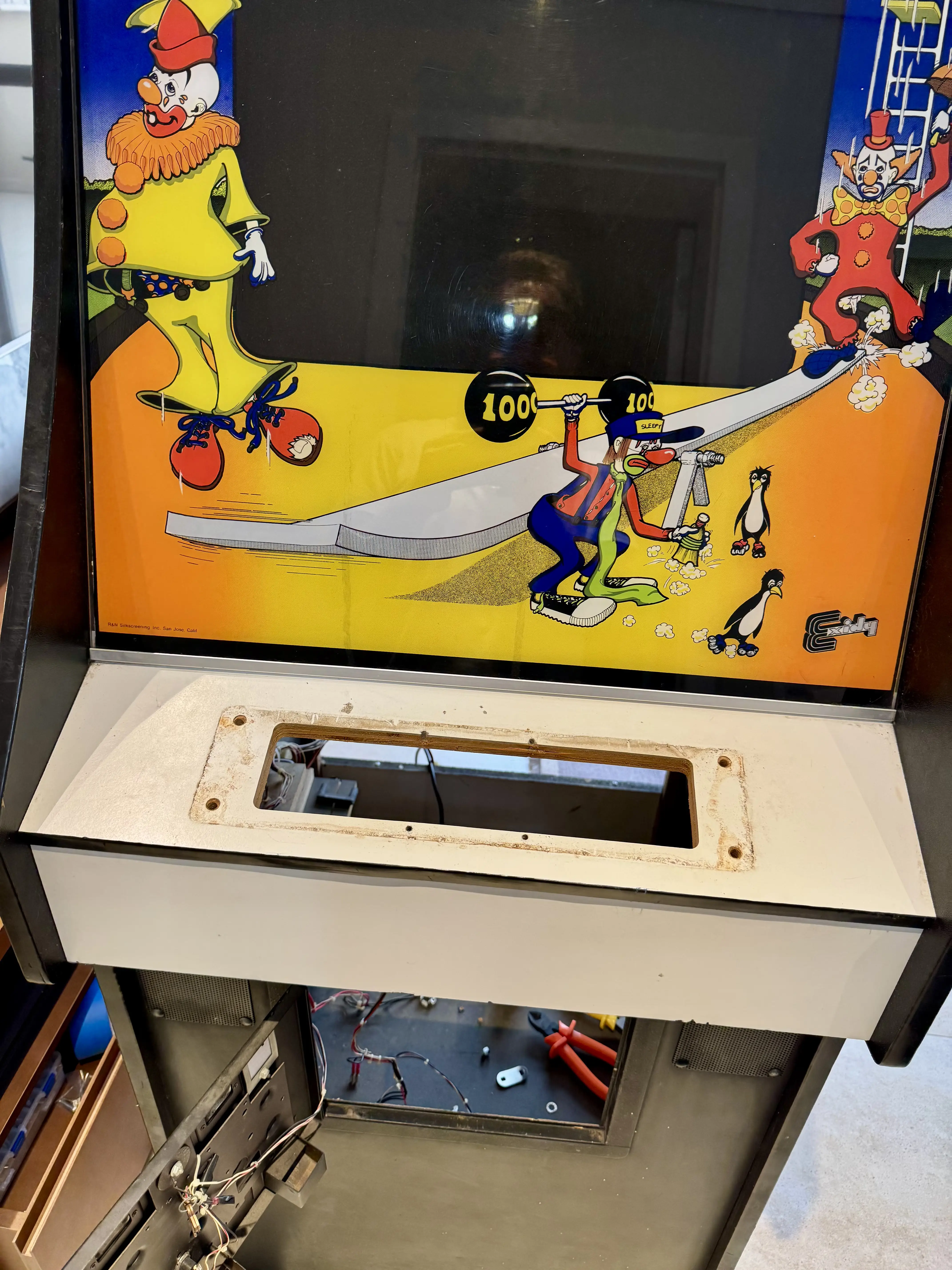

O painel estava bastante oxidado por dentro, o que iria exigir um tratamento para eliminar a corrosão. O laminado branco do gabinete, bastante marcado, também deveria ser substituído durante a reforma.

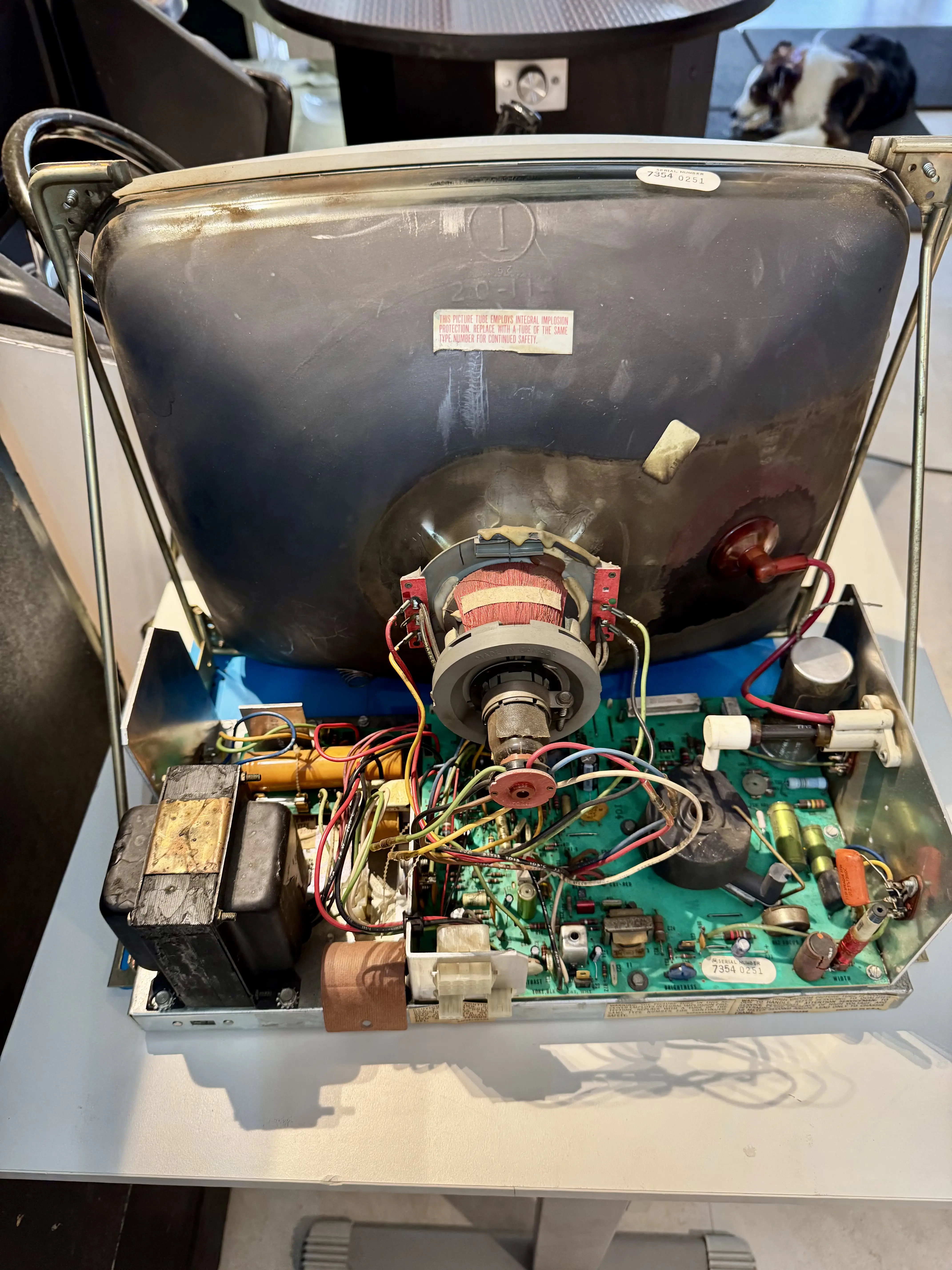

O monitor em preto e branco Motorola M5000, até então o único com que me deparei lidando com arcades Bronze Age, tem suas peculiaridades. Um exemplo são estas capas de borracha para os transistores de chassis – foi a primeira vez que vi isso em um monitor:

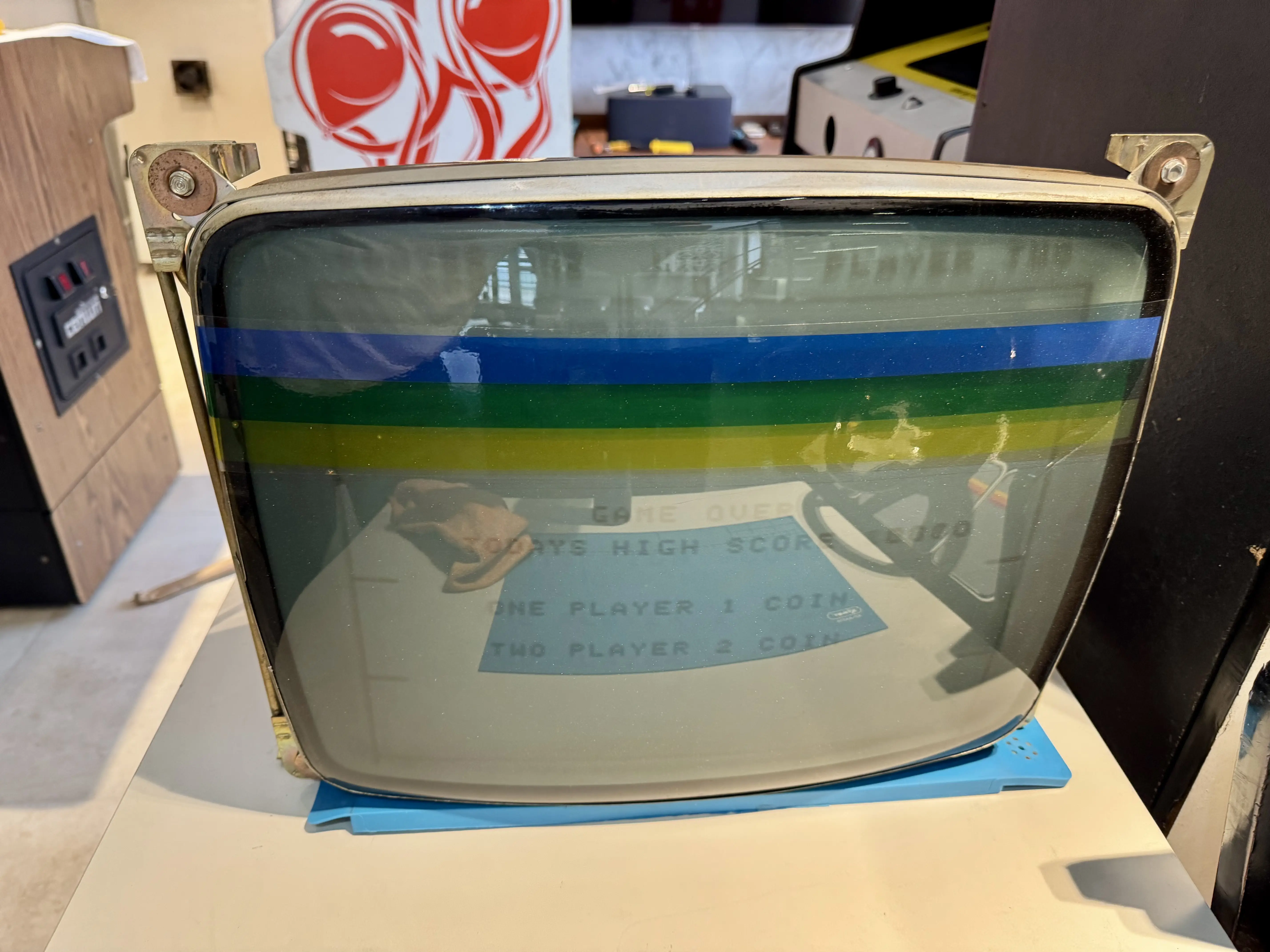

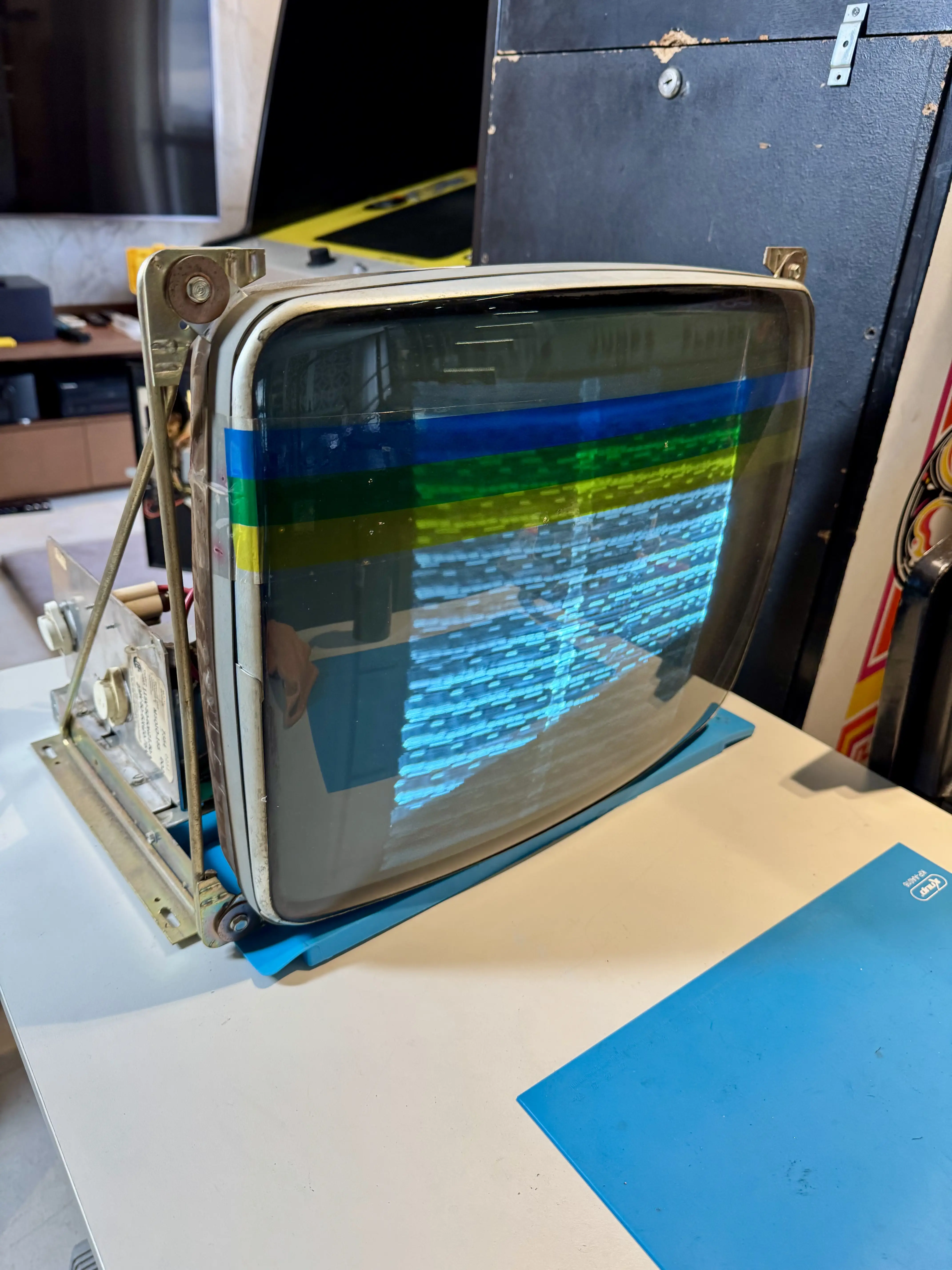

Sempre acho interessante entender como cada fabricante solucionava a questão das cores na Era de Bronze dos Video Arcades. Diferentes formas de lidar com isso variam desde a aplicação de gels diretamente sobre o tubo até overlays sobrepostos ao monitor. No caso do Circus, finas camadas de celofane ou filme tipo gelatina foram aplicados em uma máscara transparente, que segura o conjunto sobre o tubo:

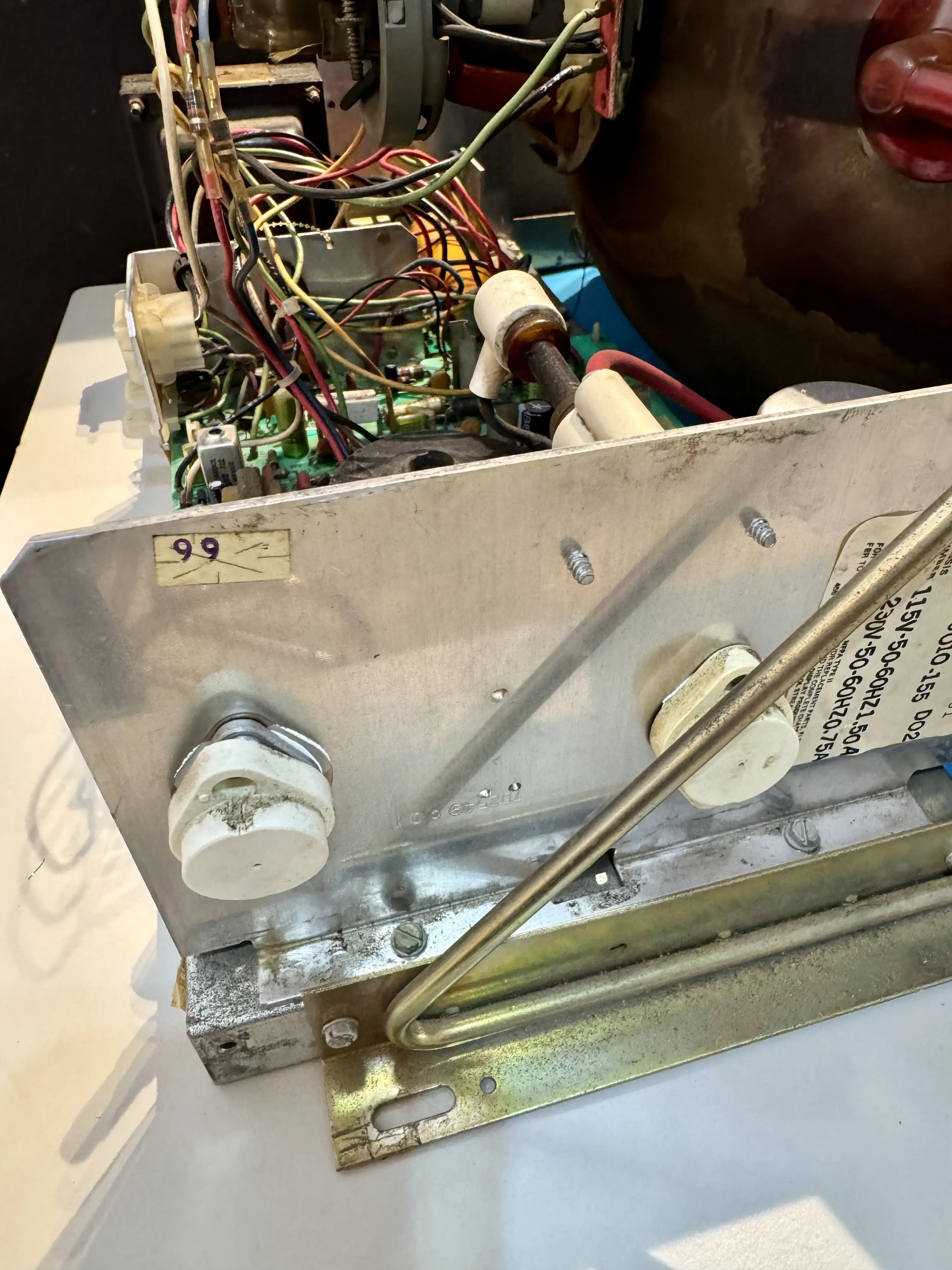

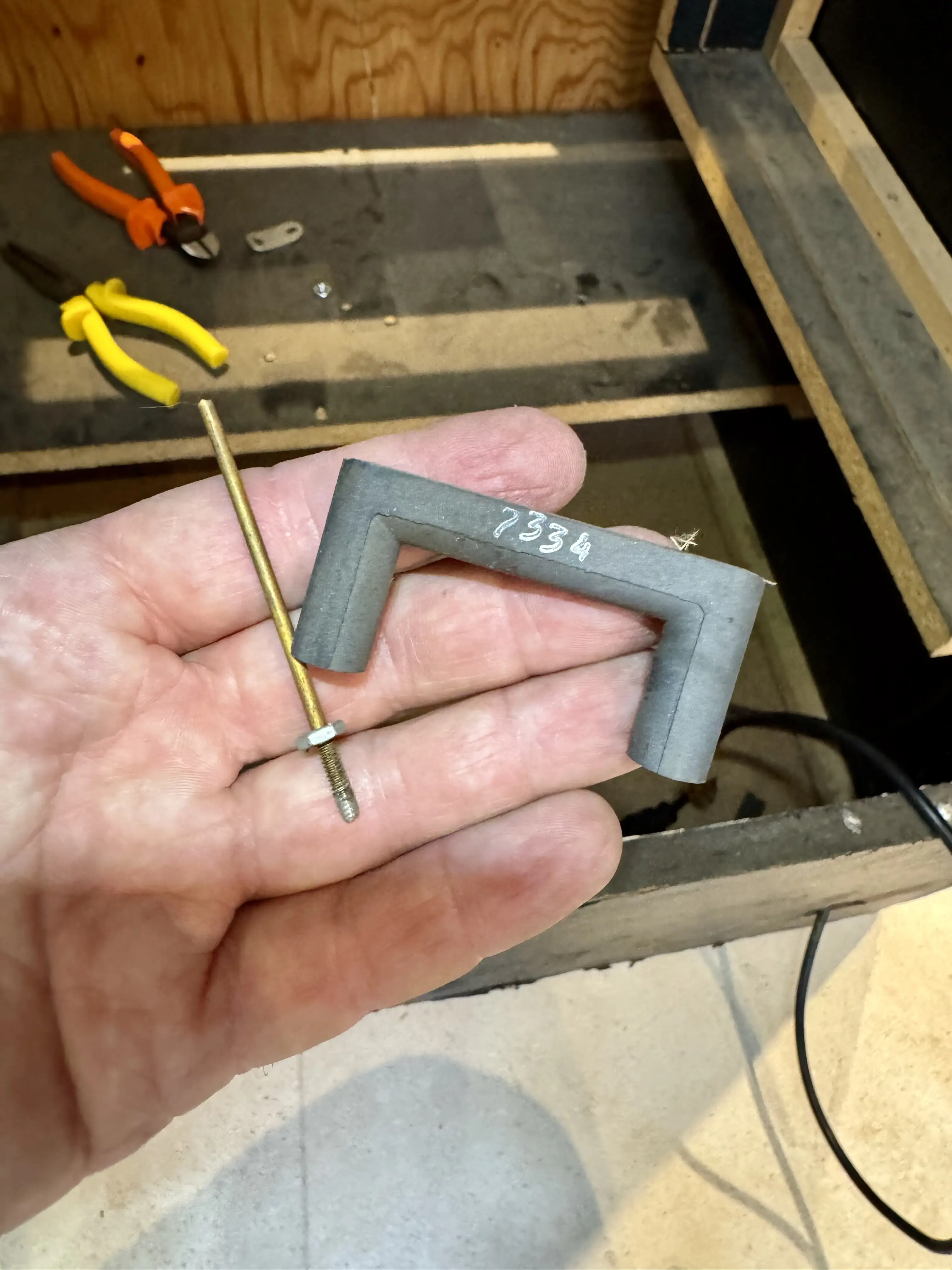

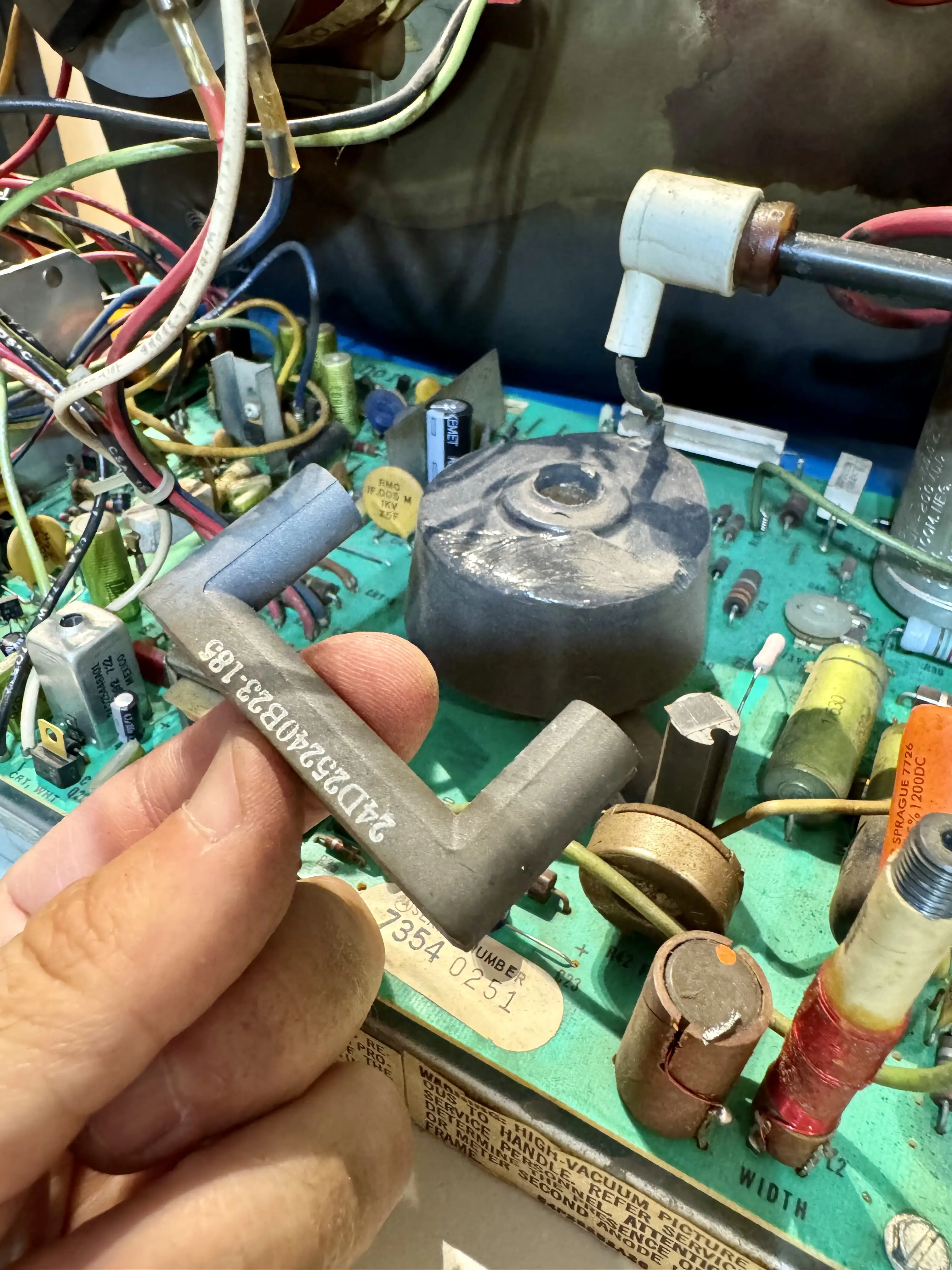

Durante o processo de desmontagem do gabinete, localizei o magneto que estava faltando no flyback. A fixação completa exigiria a desmontagem do chassis, então, por ora, apenas recoloquei no lugar correto.

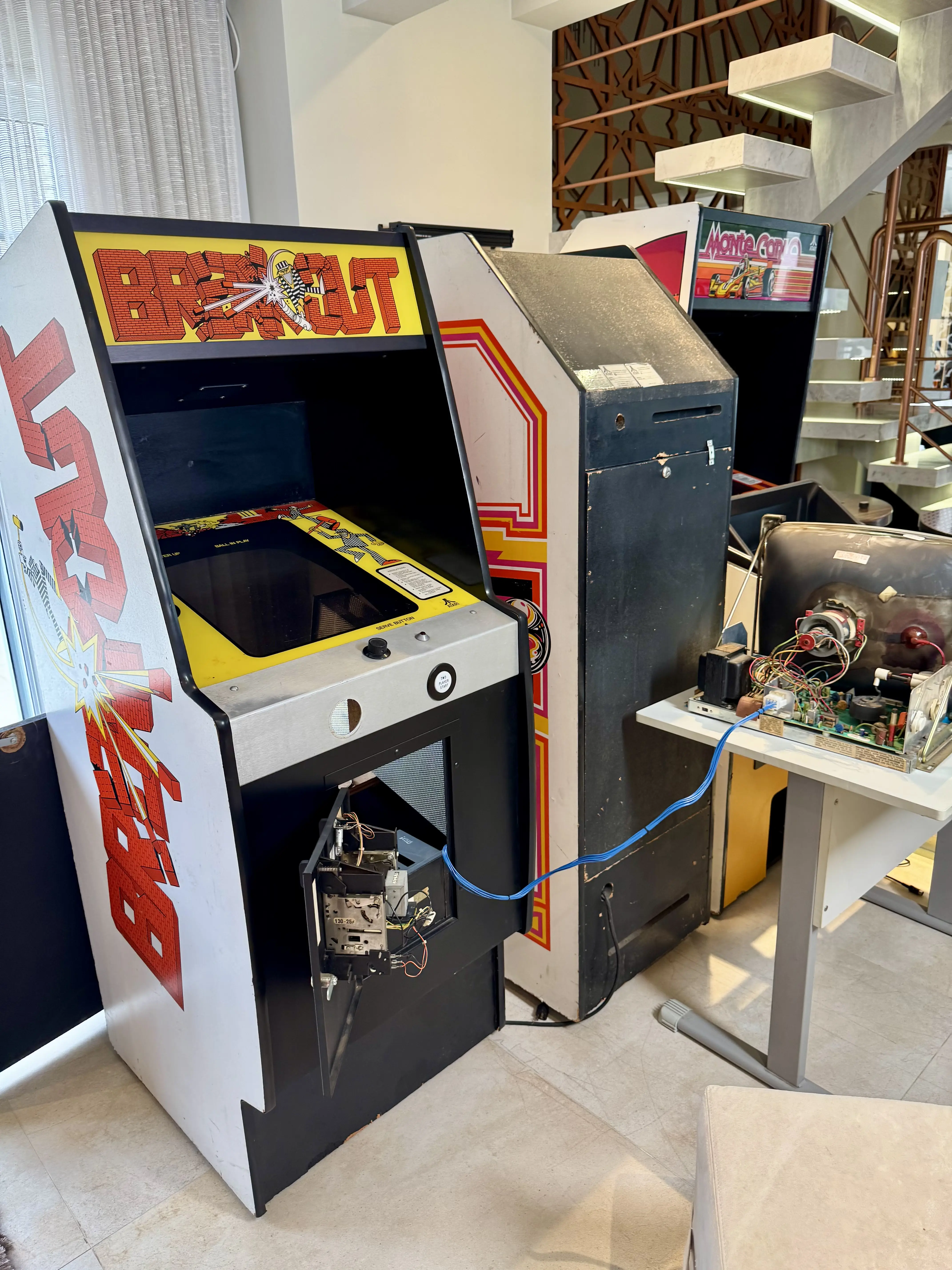

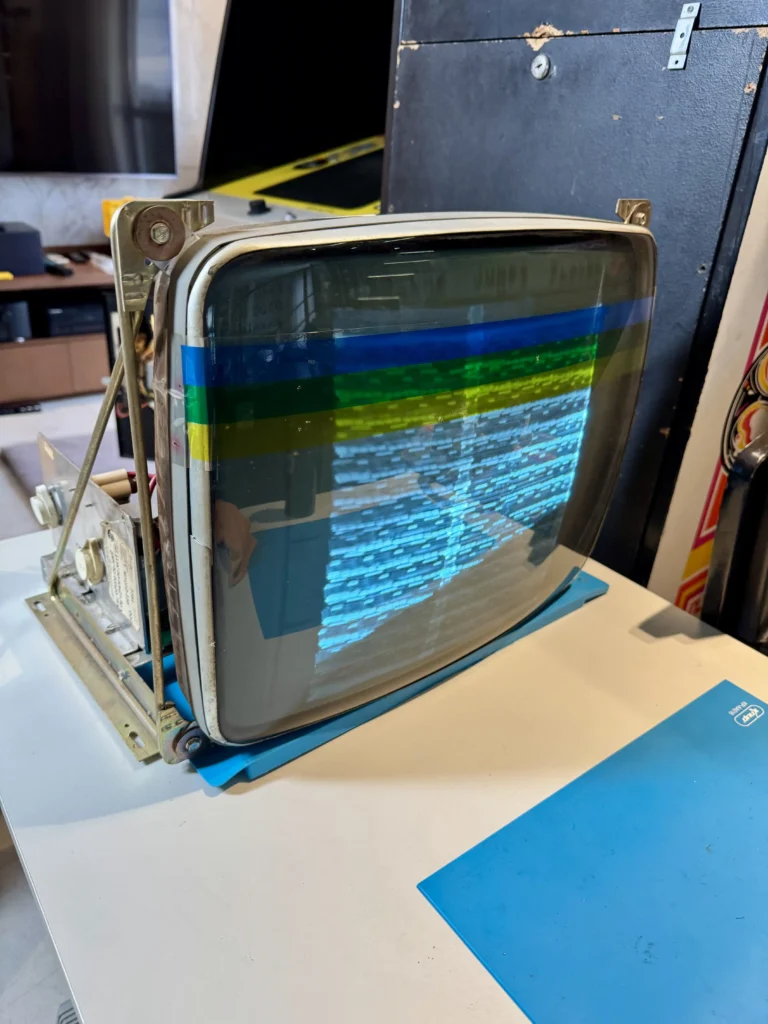

Para comprovar que o defeito de imagem apresentado por este arcade game era realmente no monitor, e não na placa lógica, conectei o monitor M5000 ao Breakout:
A imagem não se formou corretamente, talvez pela diferença de frequência. O M5000 é bastante exótico e boa parte dos ajustes são feitos diretamente na placa-mãe do jogo. De qualquer forma, foi possível perceber que a falha no circuito horizontal continuava, indicando que o problema realmente estava no monitor.

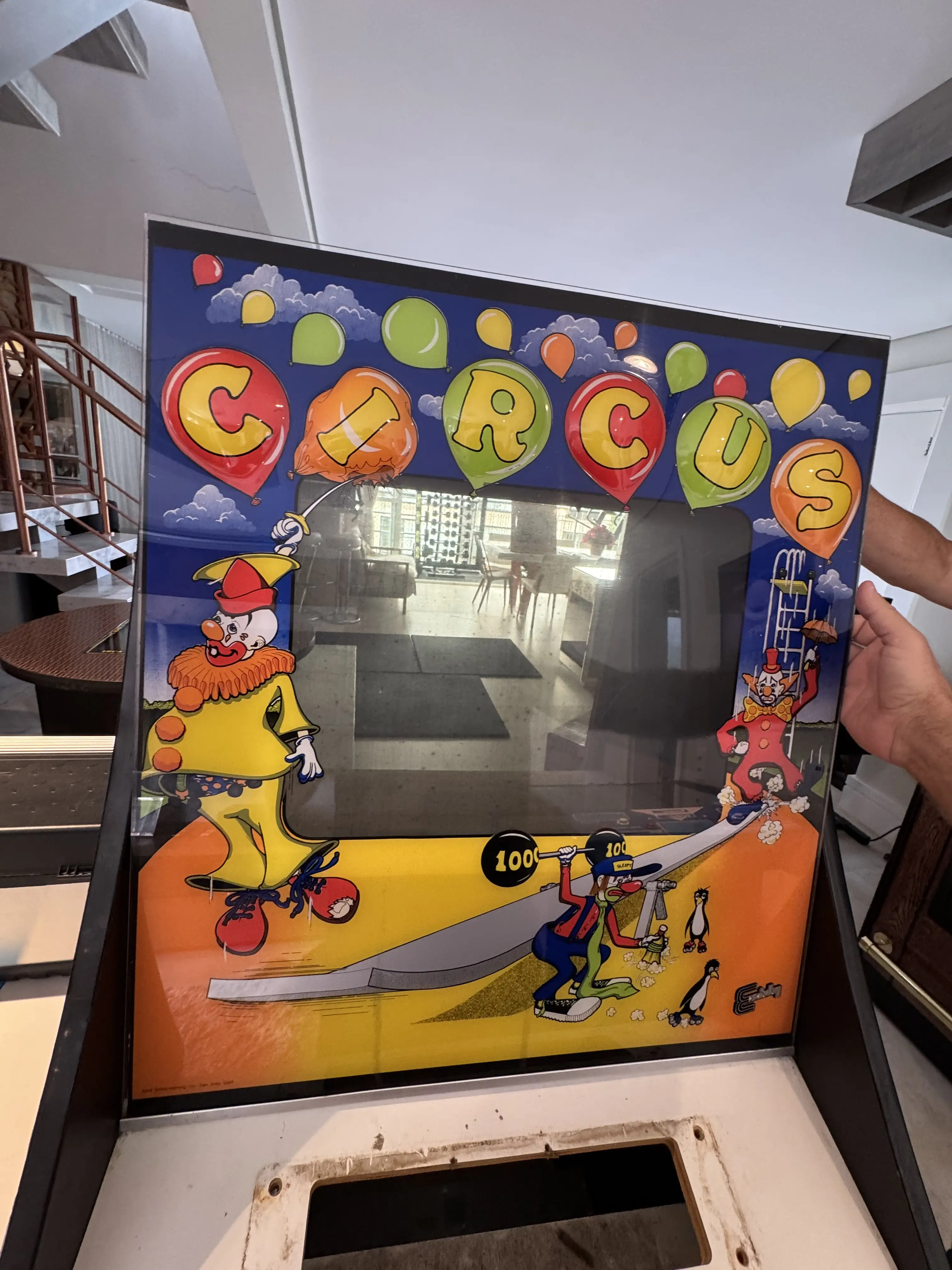

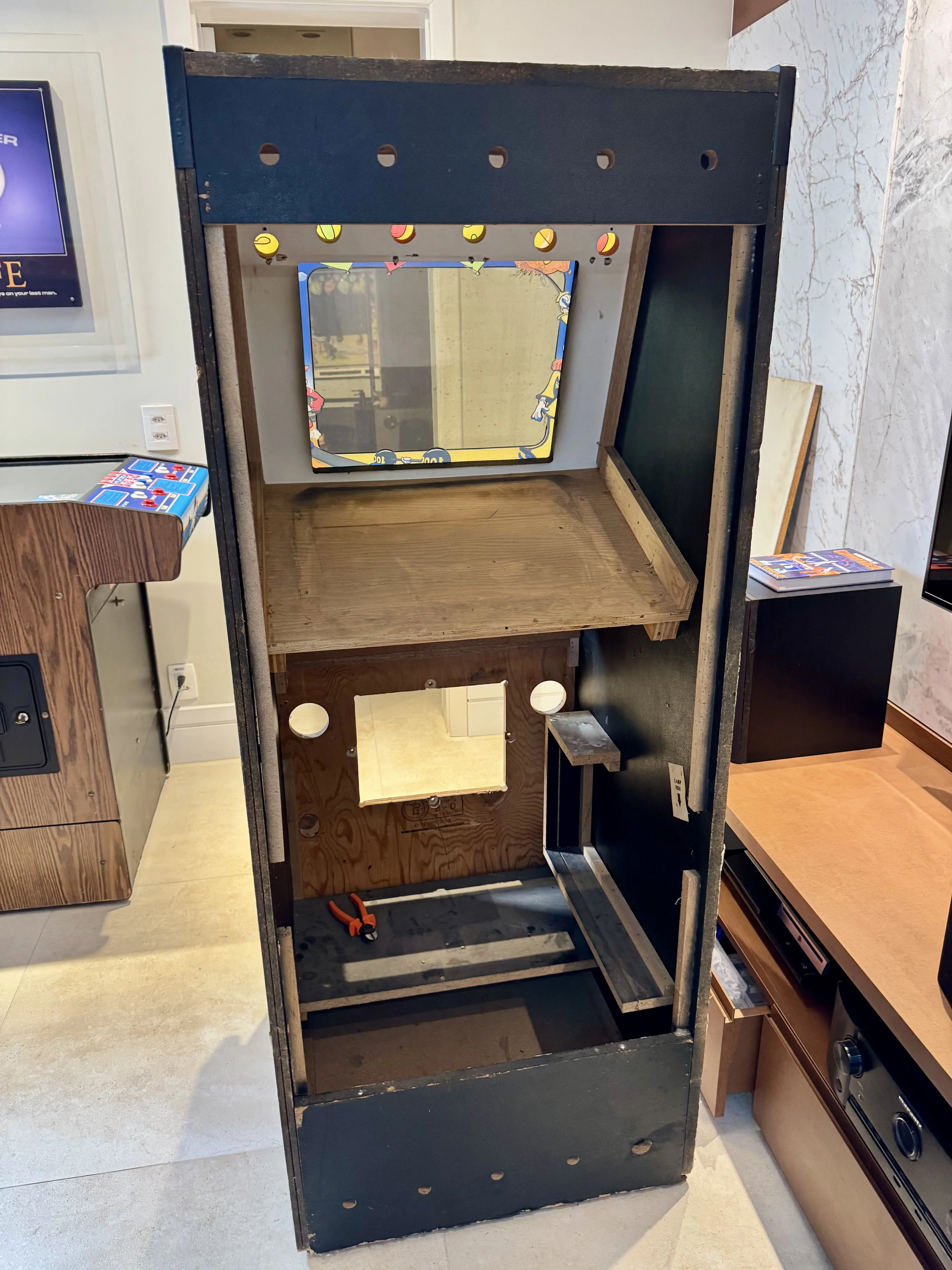

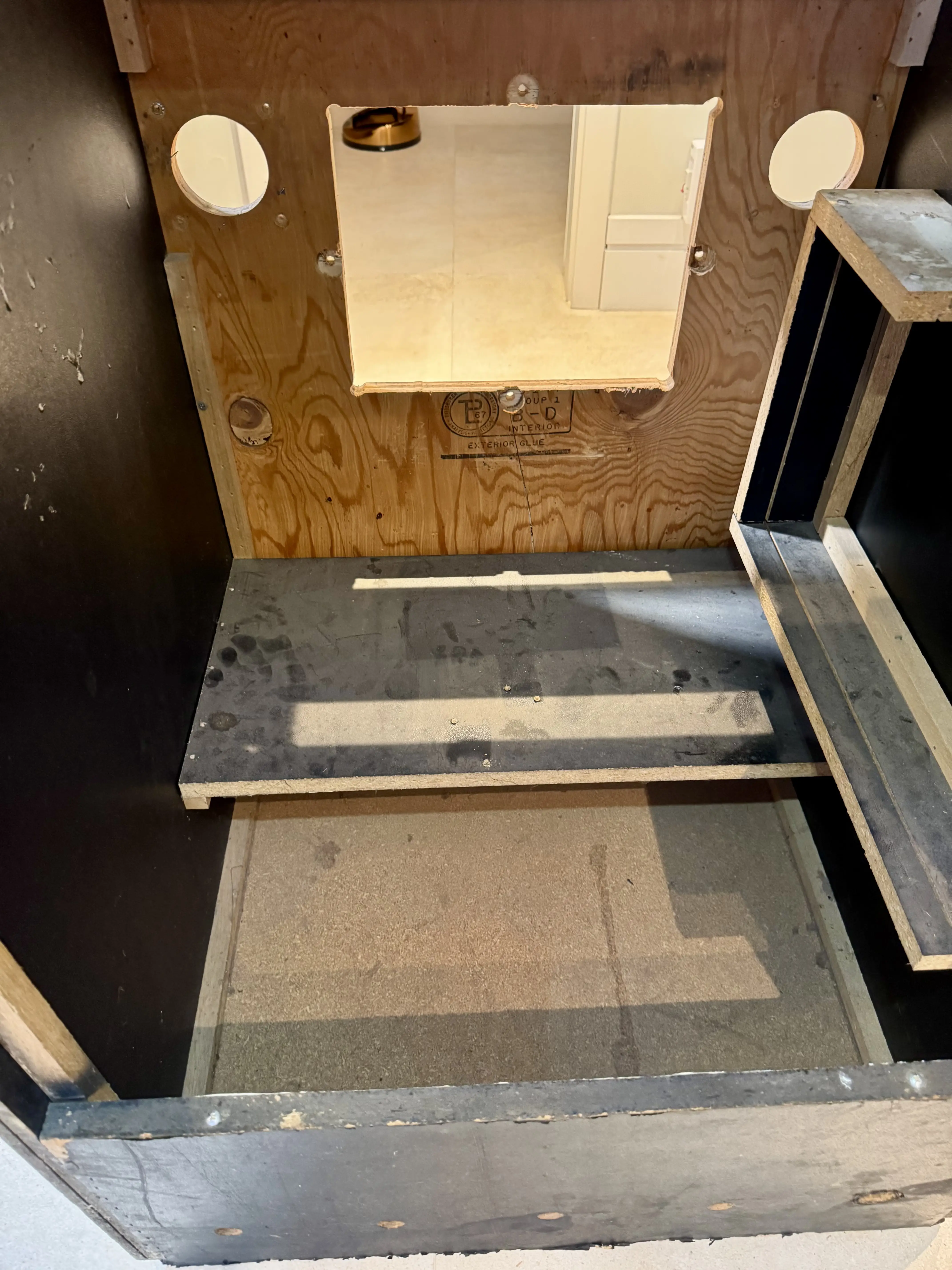

Enfim, o gabinete foi completamente desmontado, com exceção do bezel, o qual eu não estava conseguindo retirar de forma alguma. Simplesmente não localizei nenhum parafuso ou dispositivo que eu pudesse soltar para retirá-lo:
Foi somente no dia seguinte, na retirada do gabinete pela marcenaria, que descobrimos que o processo de remoção do bezel era simplesmente “dobrá-lo” – por ser longo, exercemos pressão na vertical e ele se curvou, permitindo a retirada pela parte da frente.
Esse modo de sacar o bezel, assim como a retirada do painel por parafusos externos, era “proibitivo” na época, pois permitia que os arcades fossem abertos ou vandalizados. Em modelos ligeiramente mais modernos, já não é possível encontrar qualquer mecanismo de abertura ou acesso pelo lado de fora dos gabinetes.

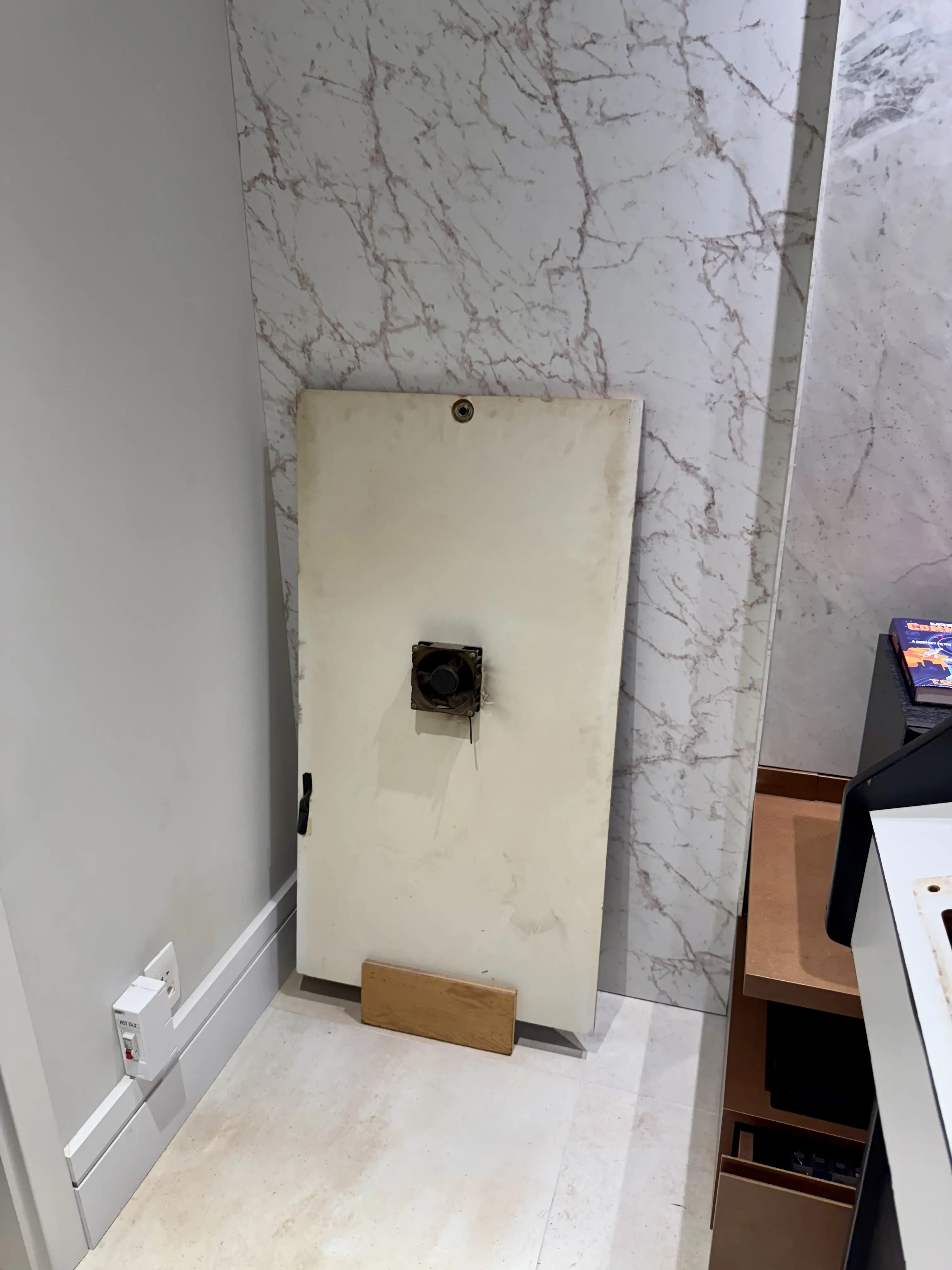

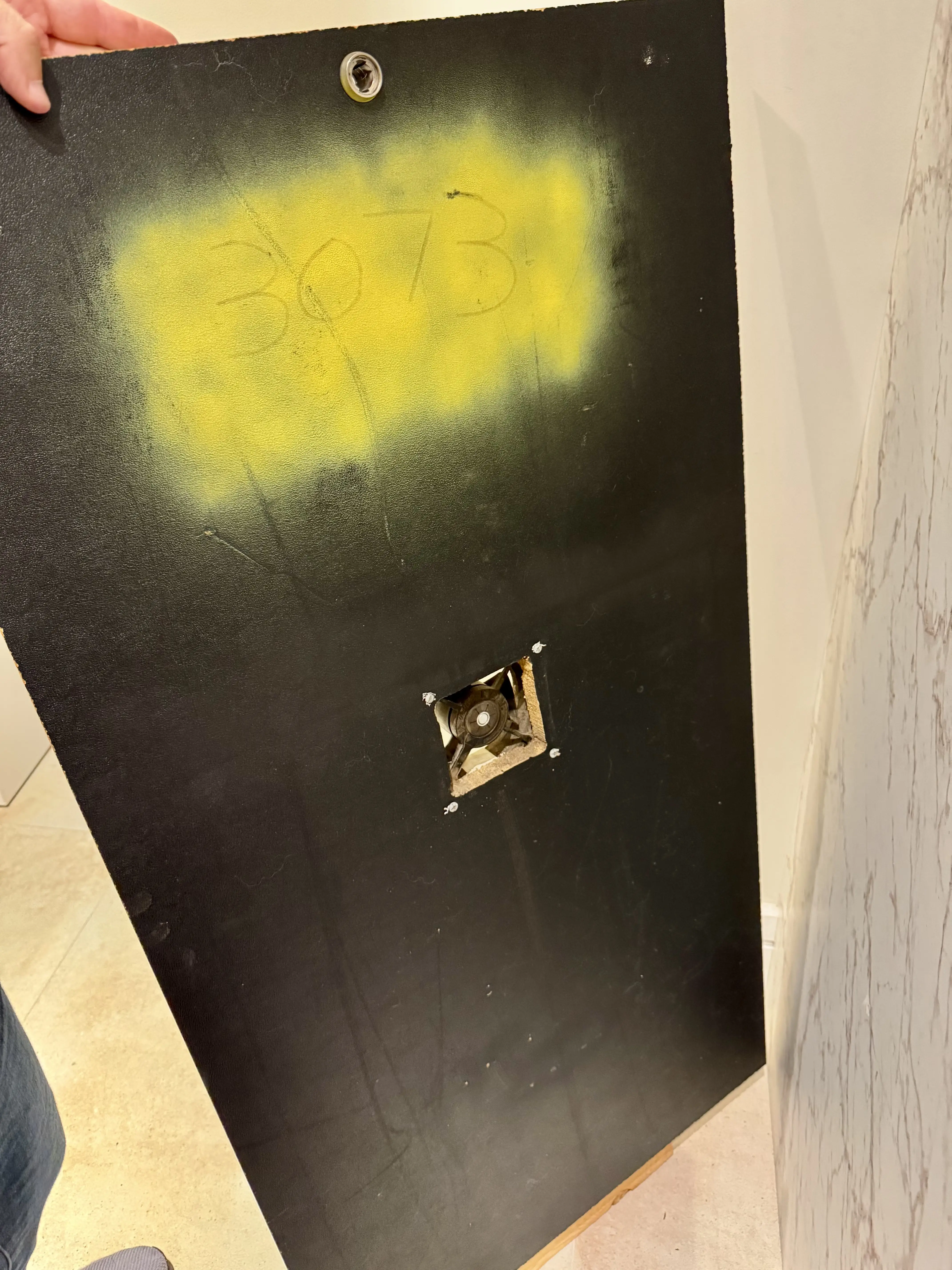

Em tempo, a back door do gabinete também precisaria de uma nova pintura e novo revestimento laminado:

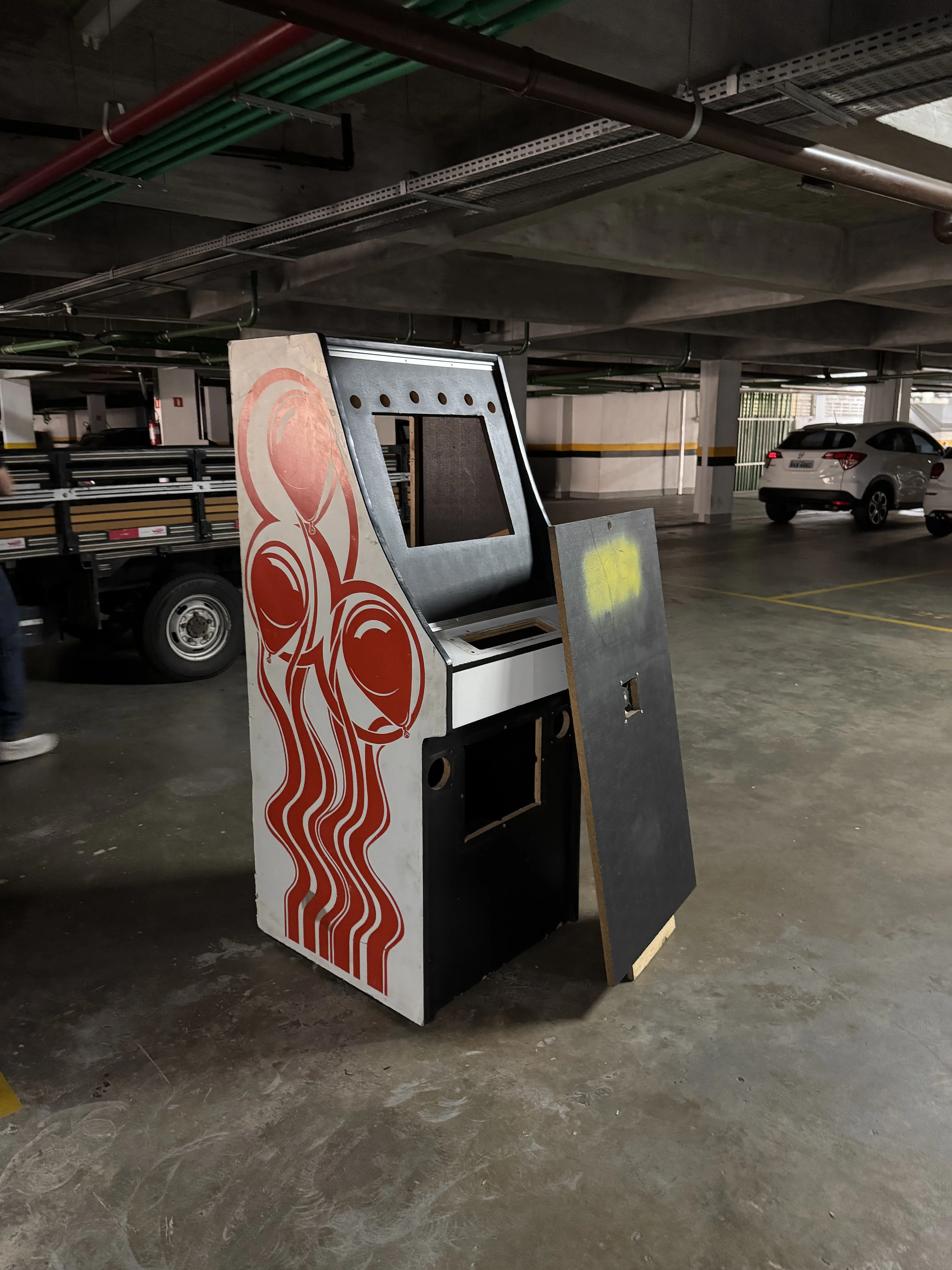

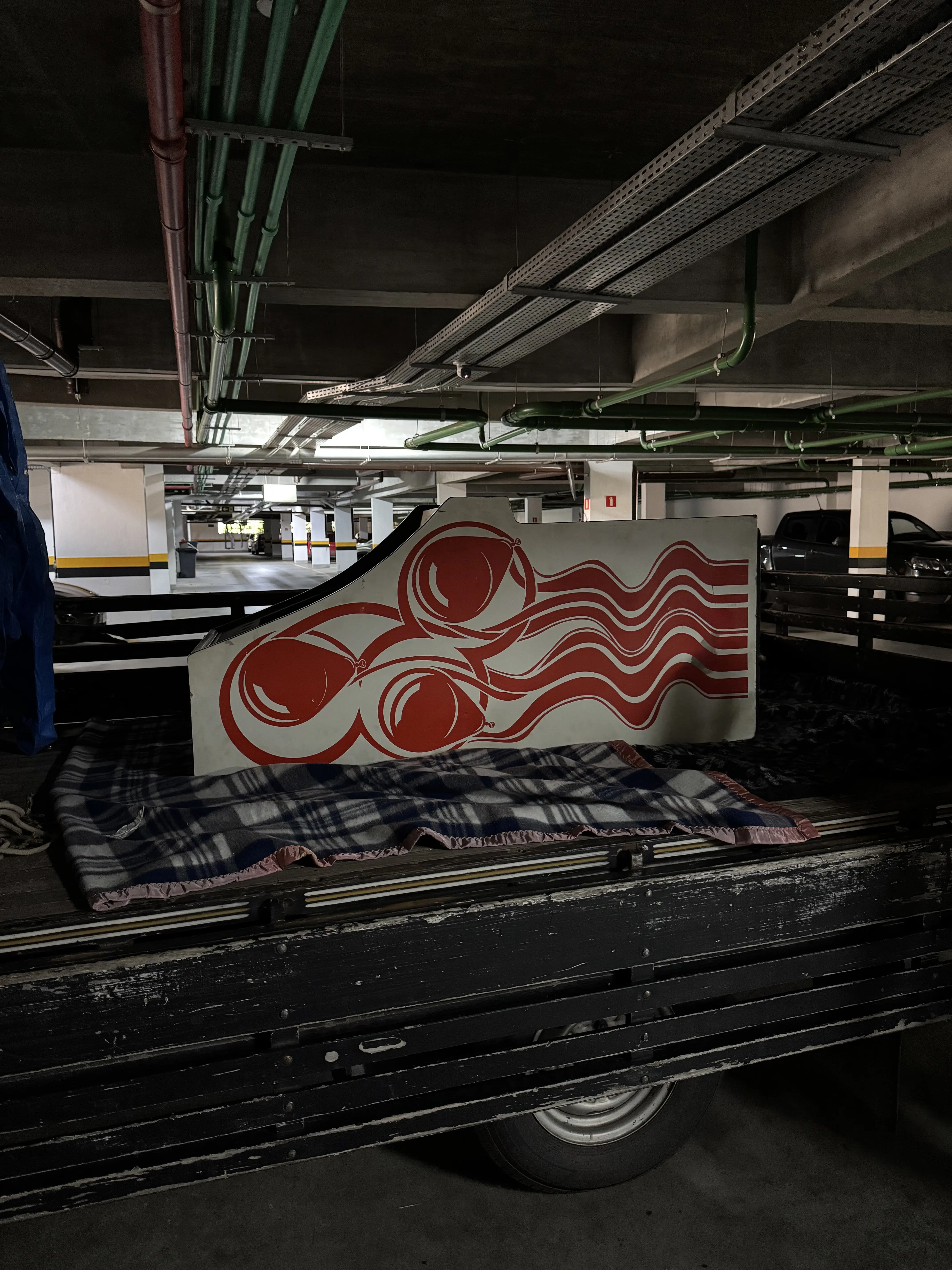

E, assim, o gabinete seguiu para restauração na marcenaria:
Este post é parte de uma série. Os capítulos anteriores são Post Introdutório: Circus Arcade Game – Uma Criativa Variação de Breakout?, 01 – Uma Oportunidade com Bezel Perfeito e 02 – Funcionando com um Defeito Peculiar.
O próximo post é o 04 – Gabinete Restaurado e Nova Side Art.
