Warlords Upright #5: Instalando o Kit High Score Save

Os kits High Score Save são um belíssimo exemplo do que podemos classificar como “retrofit”, ou “retrofitting”: algo que amplifica e melhora a função de um sistema já existente. Em resumo, é um upgrade para algo antigo, que no caso de arcades precisa obrigatoriamente preservar as funcionalidades originais.

Por exemplo, em alguns arcade games como Asteroids Deluxe é possível instalar um Multigame Kit junto com o High Score Save. Isso permite jogar outros games com a placa-mãe original, mantendo os mesmos tempos e delays de processamento e de acionamento de botões que existiam nos equipamentos de época. Um bom retrofit deve obedecer a essas características.

Por outro lado, os arcades multijogos, que emulam games de época sobre uma arquitetura de PC ou Raspberry Pi, não podem ser considerados nesta categoria, pois um jogo emulado muda completamente sua velocidade e características de resposta aos acionamentos de controles.

Para o Warlords Upright, não há disponível um Multigame Kit, apenas o High Score Save, o mesmo que eu já havia instalado na placa do Warlords Cocktail.

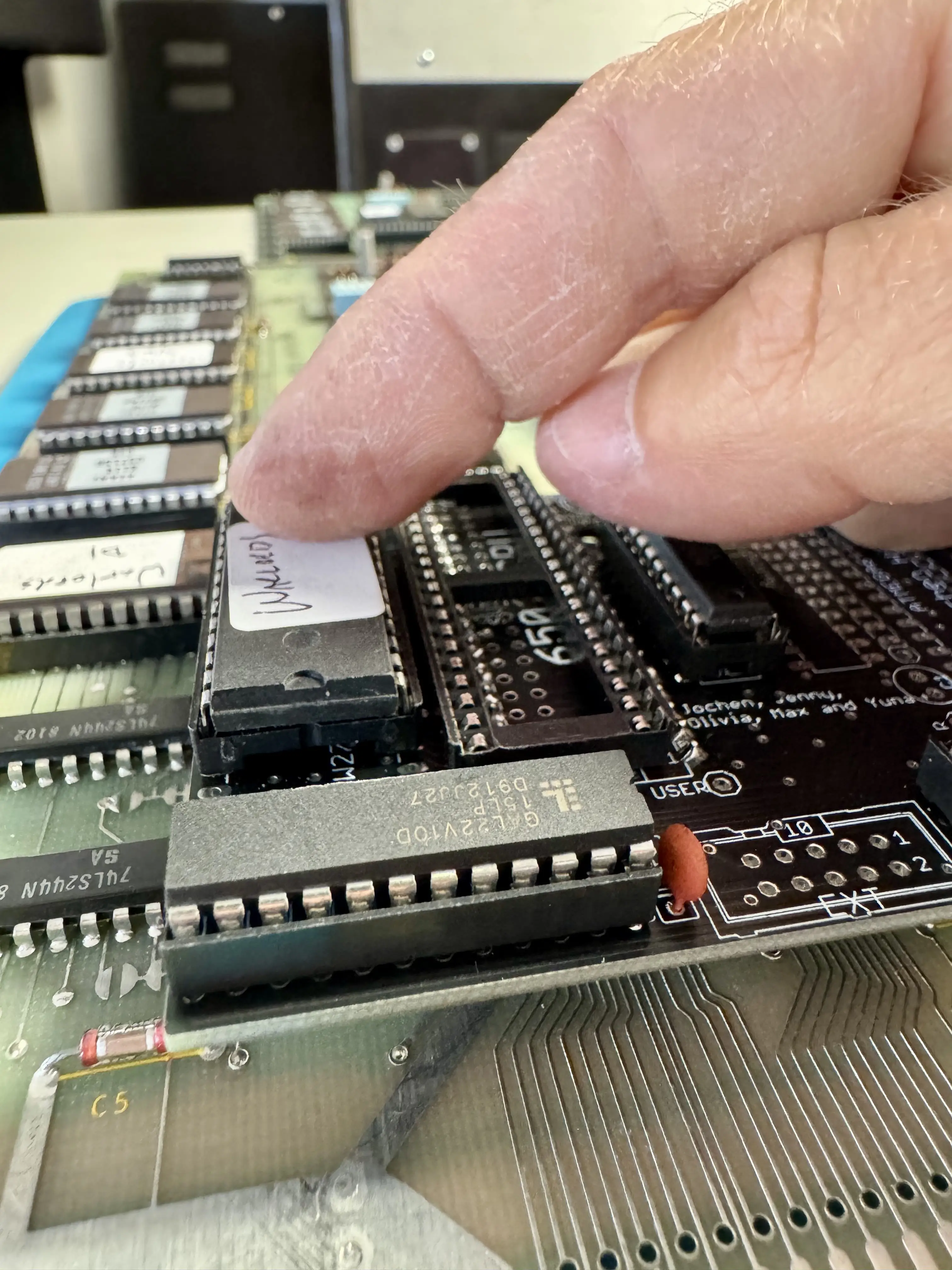

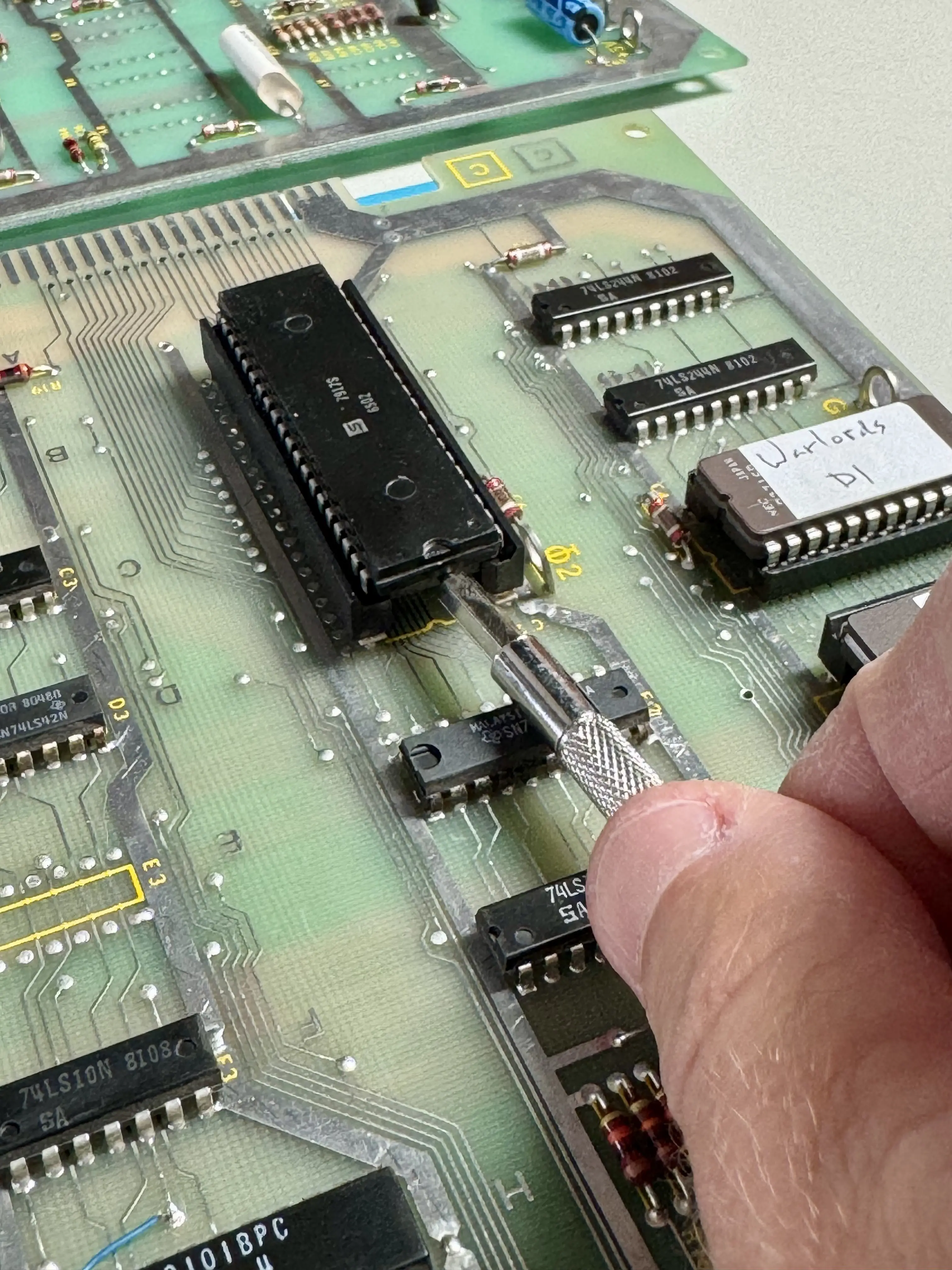

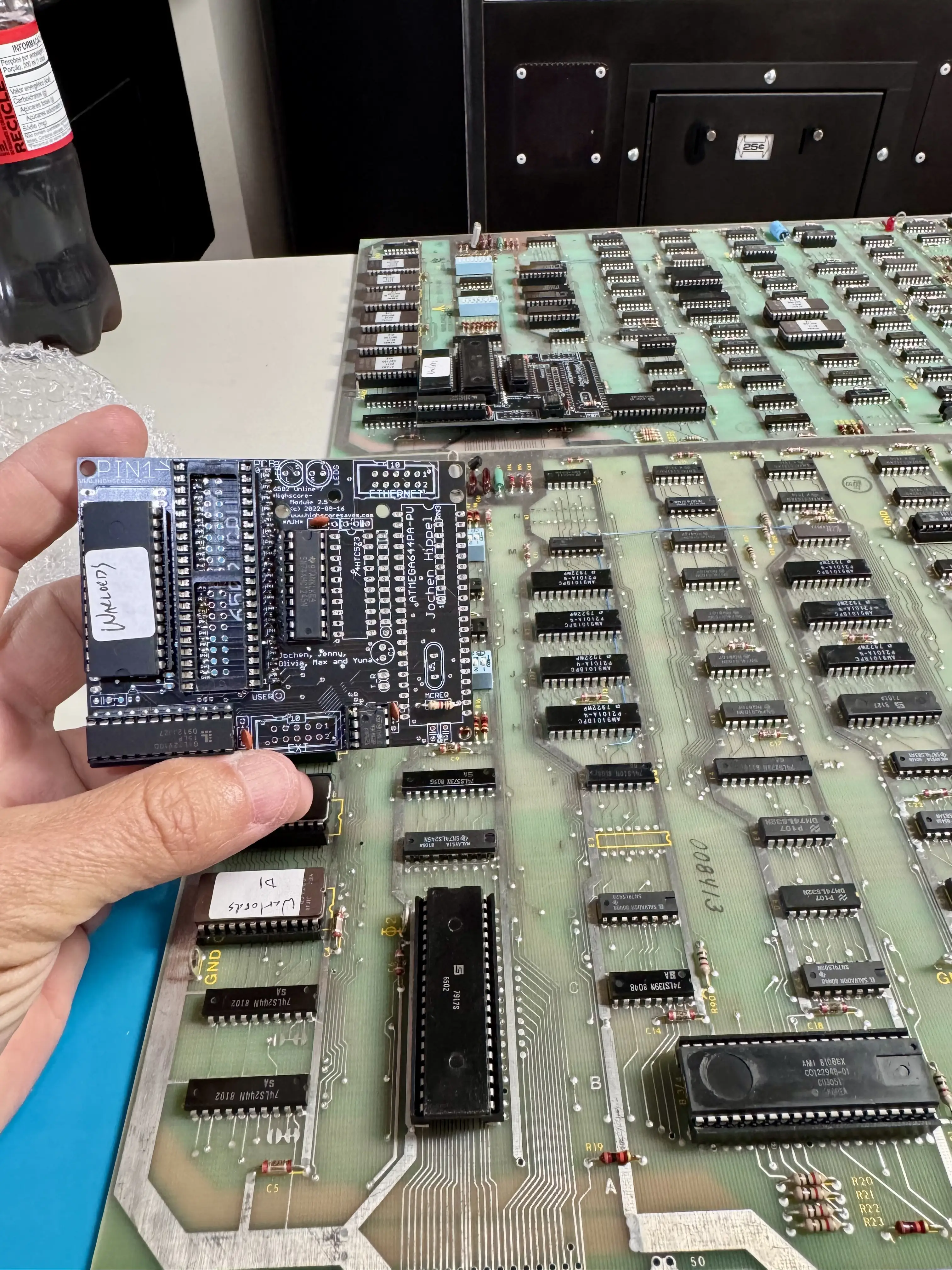

O procedimento é basicamente sacar o processador, instalar o kit e reinserir o processador no topo da placa auxiliar:

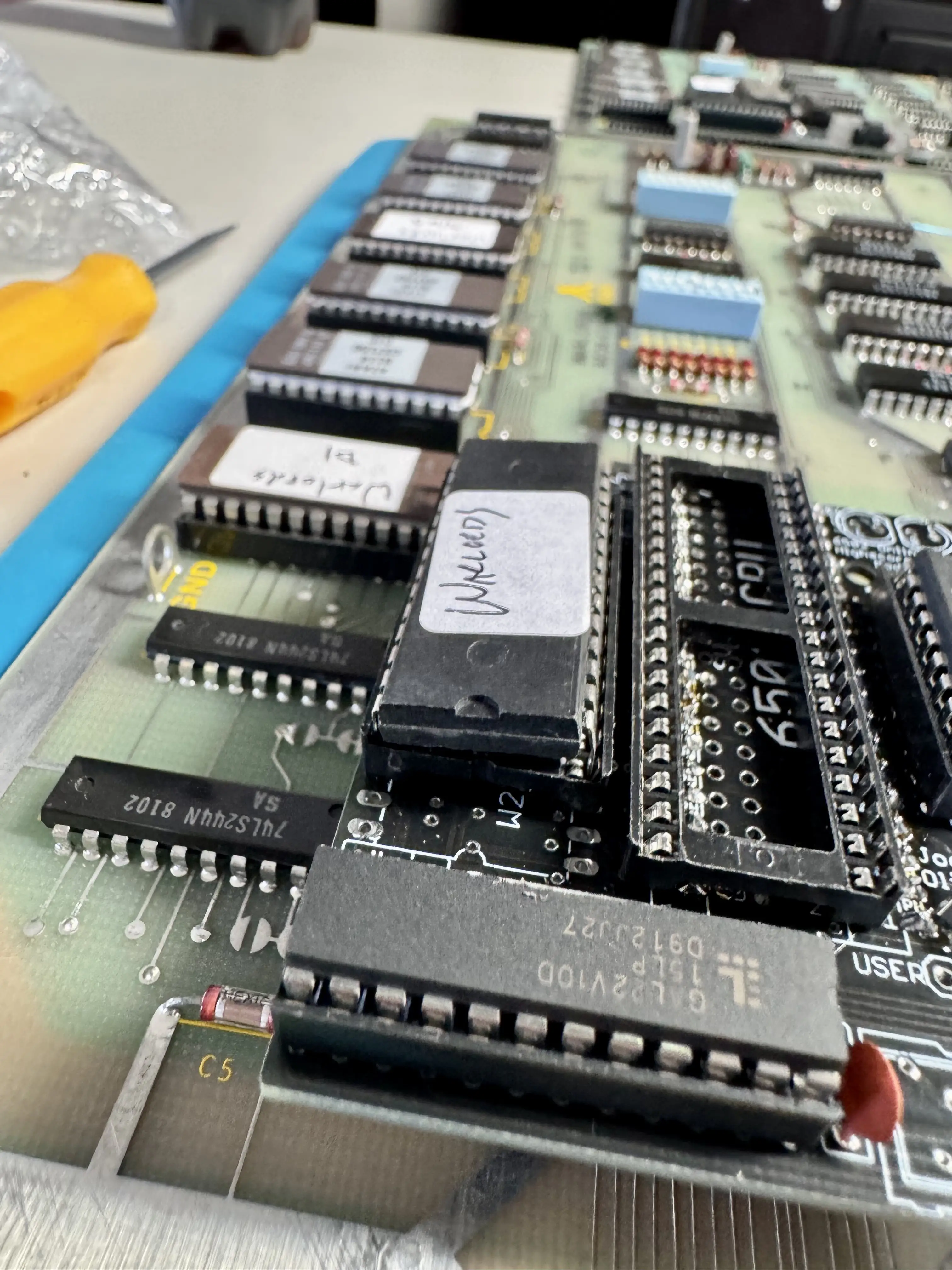

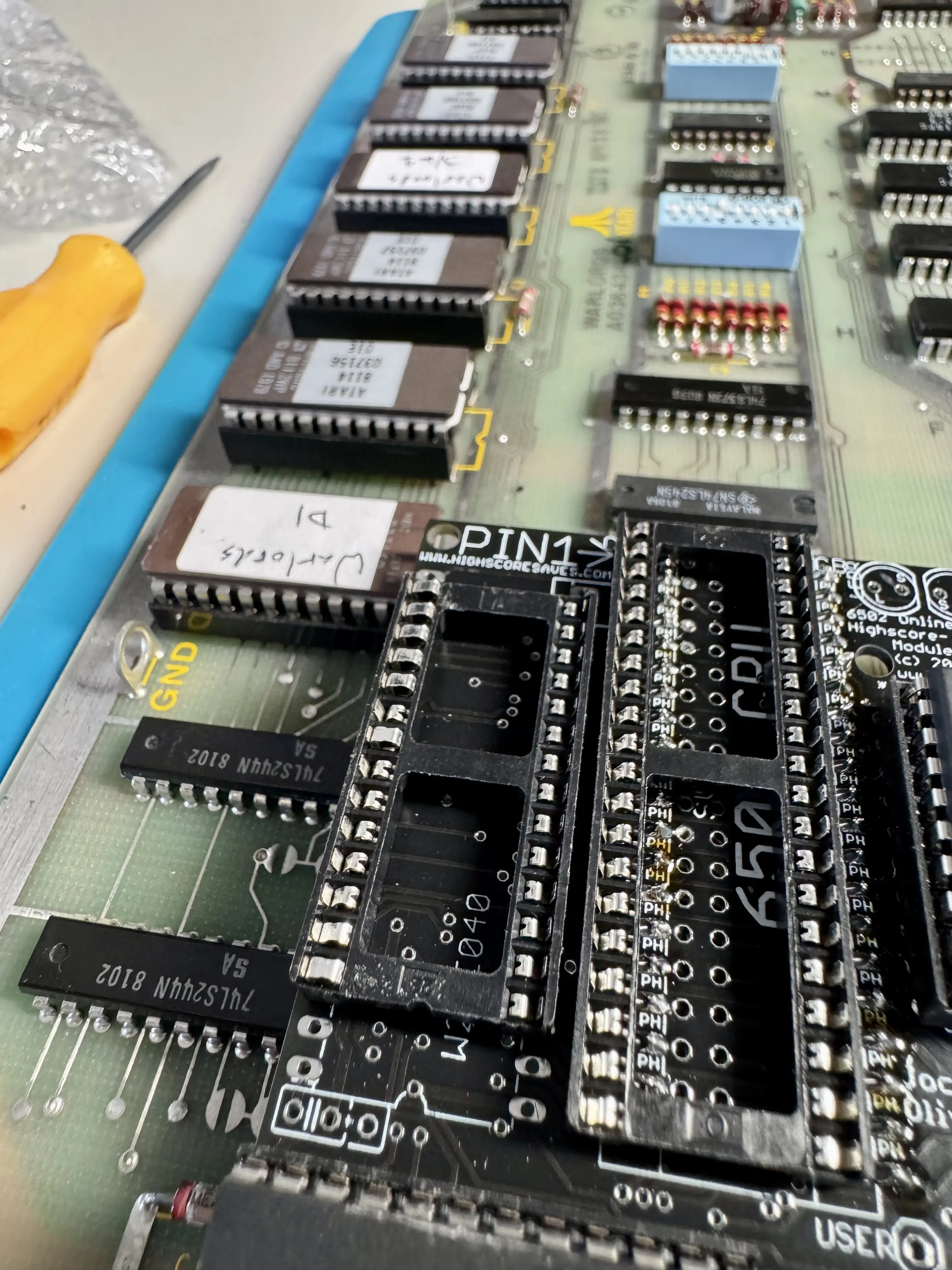

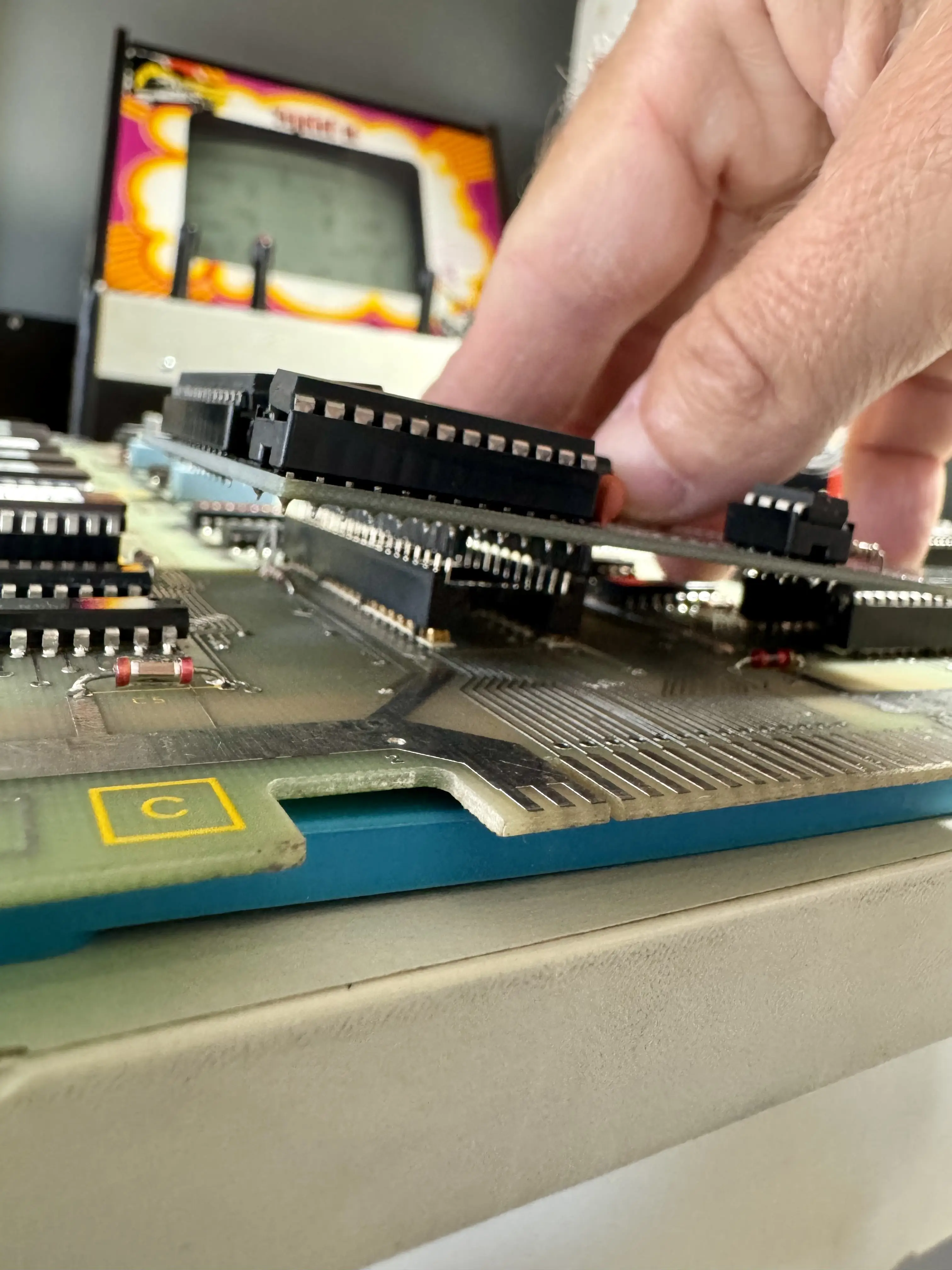

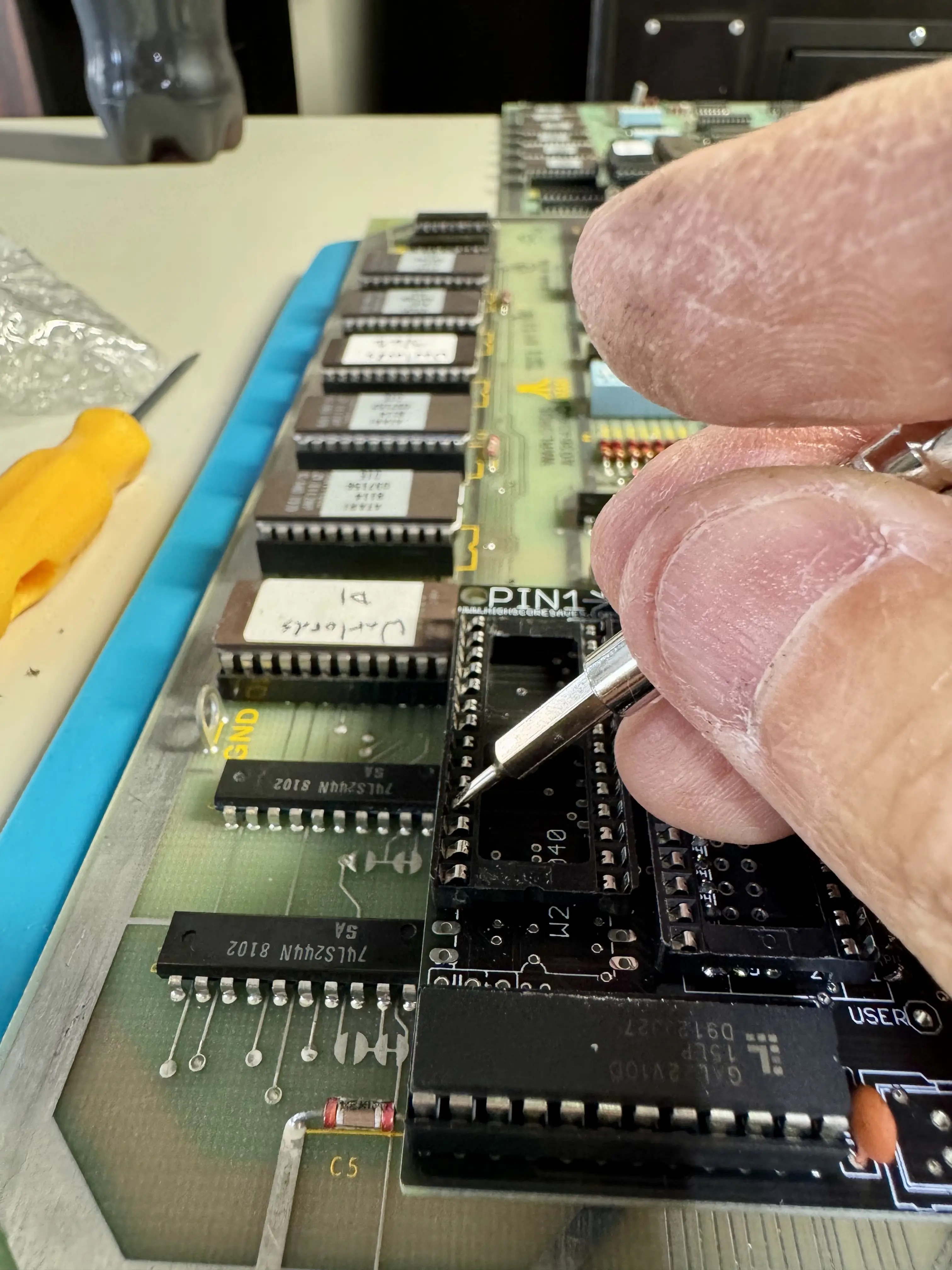

O maior problema é que processadores antigos apresentam um pouco de rigidez e oxidação nas pernas metálicas, por isso é difícil inseri-los de forma homogênea. No caso acima, inicialmente não consegui reinserir o processador porque ele virou muito para o lado esquerdo. Ao retirá-lo, os conectores do soquete saíram para fora e tive que ajustar:

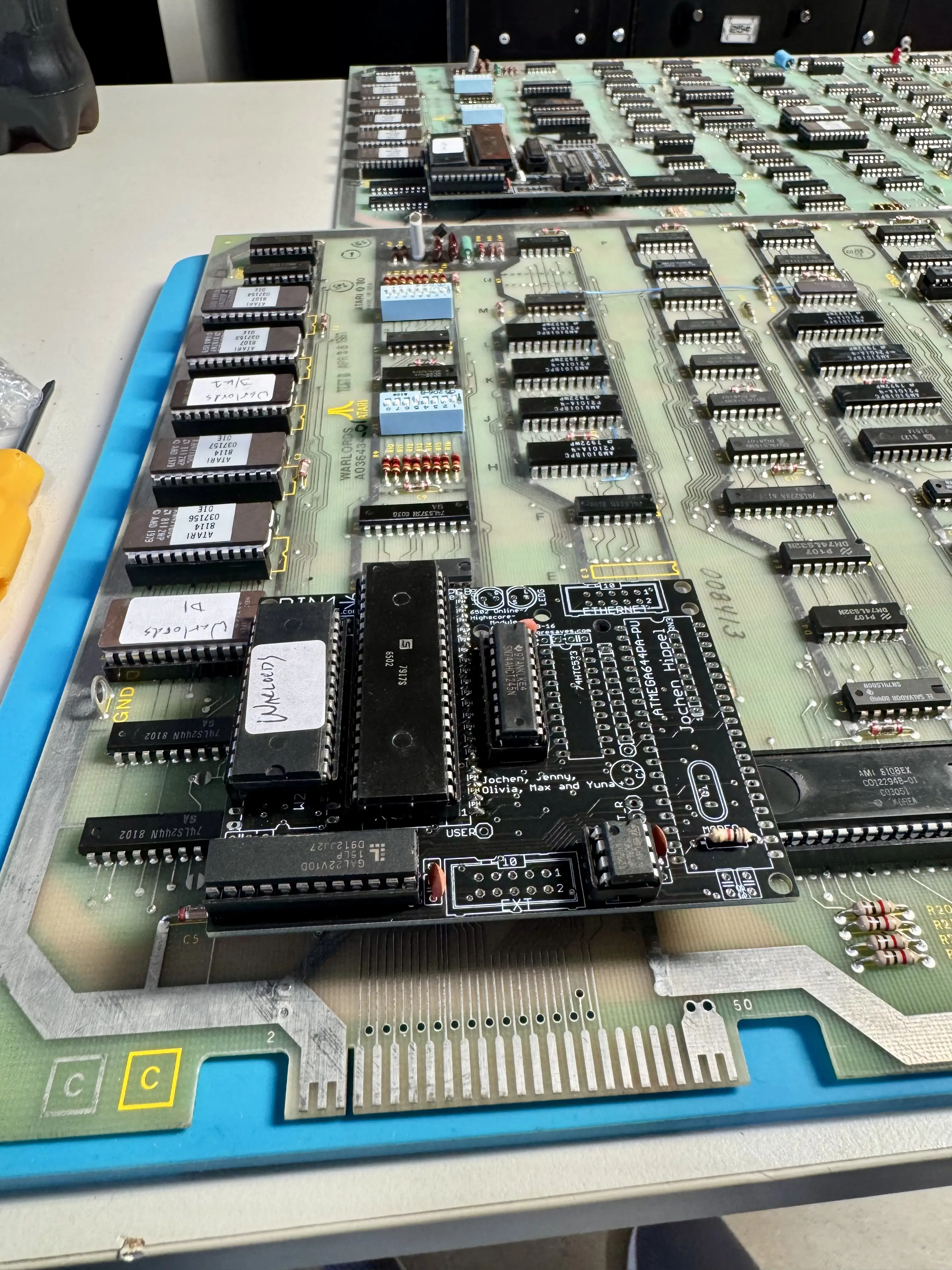

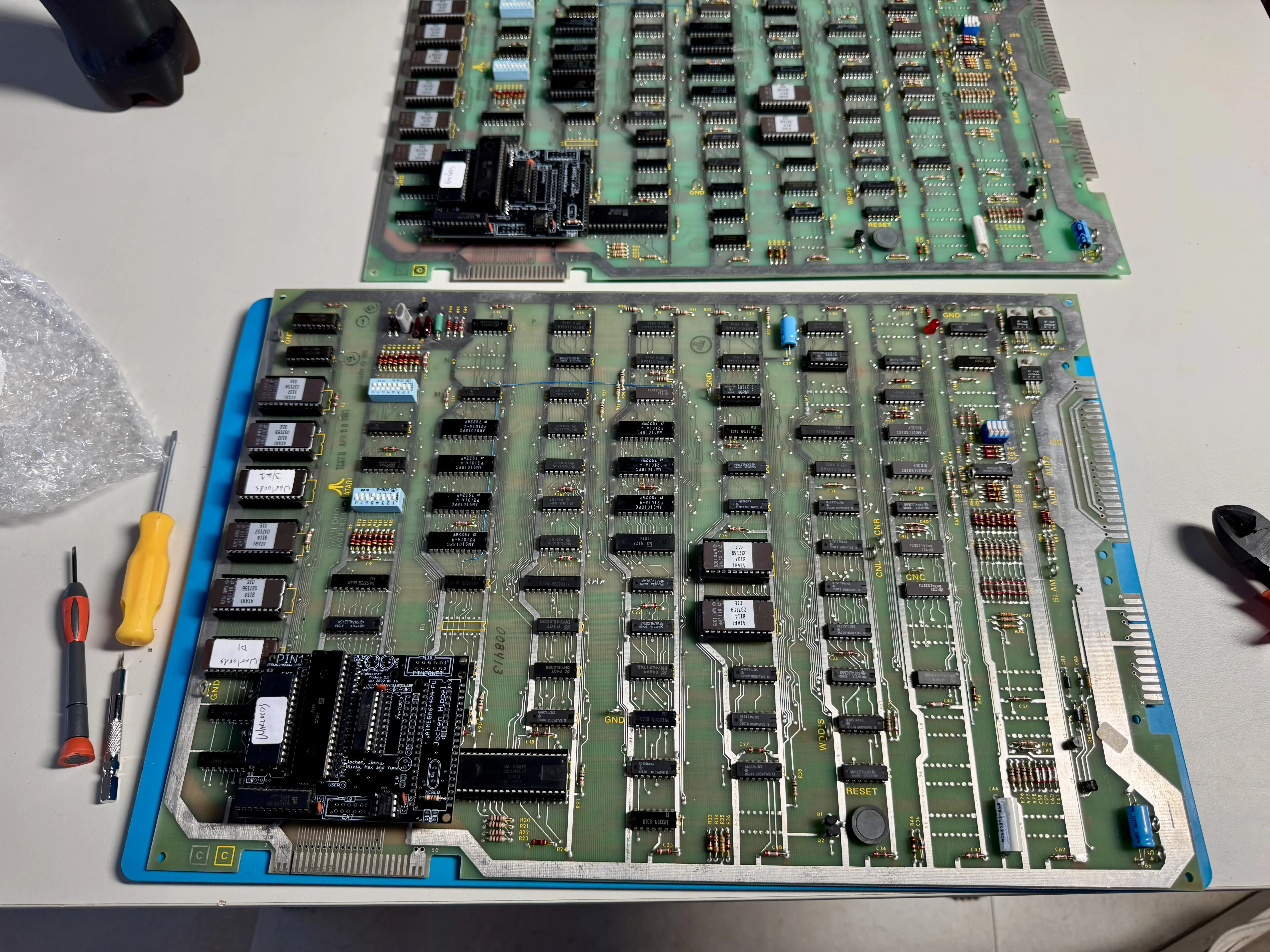

Ao inserir novamente o componente, ficou perfeito:

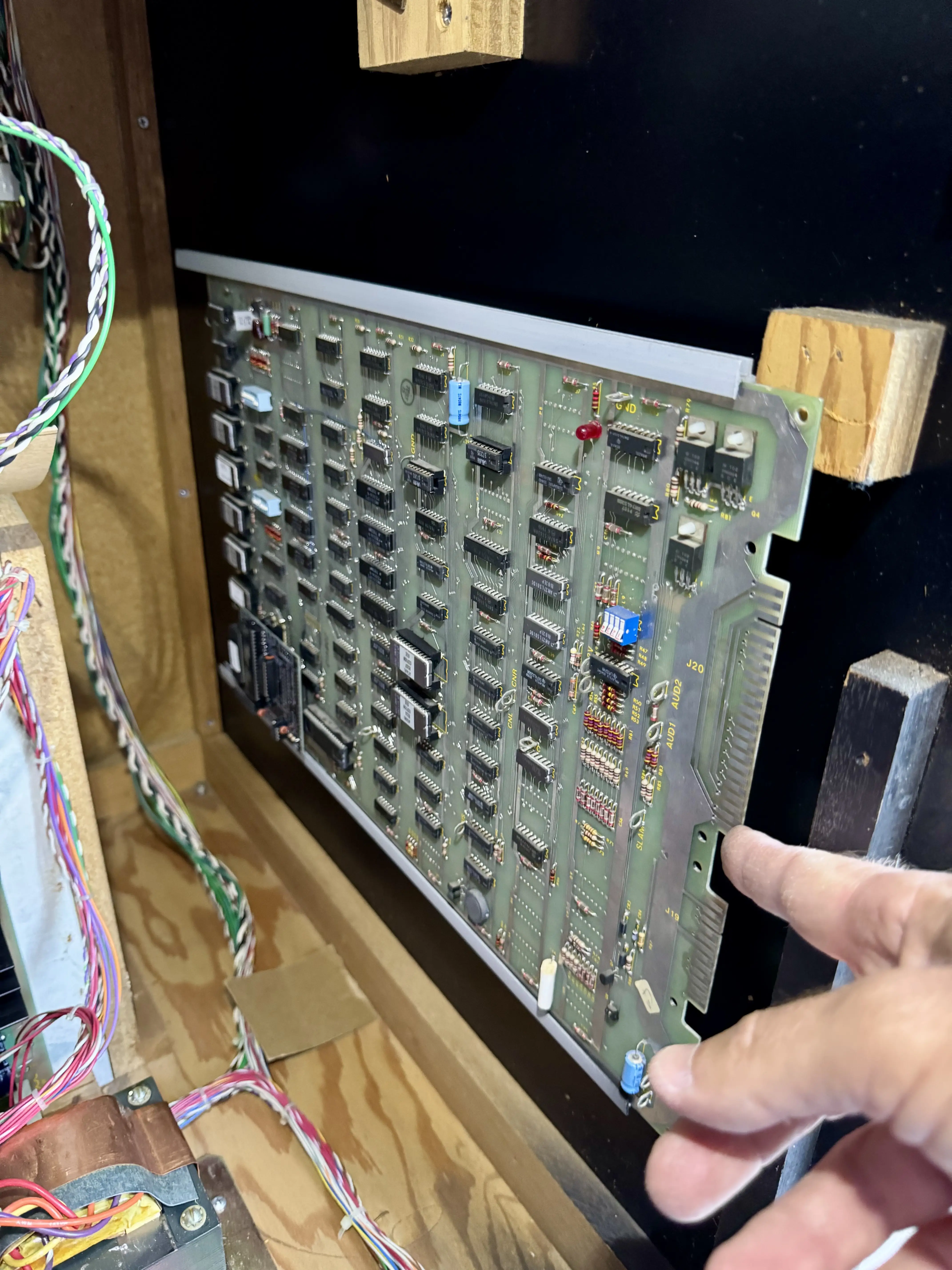

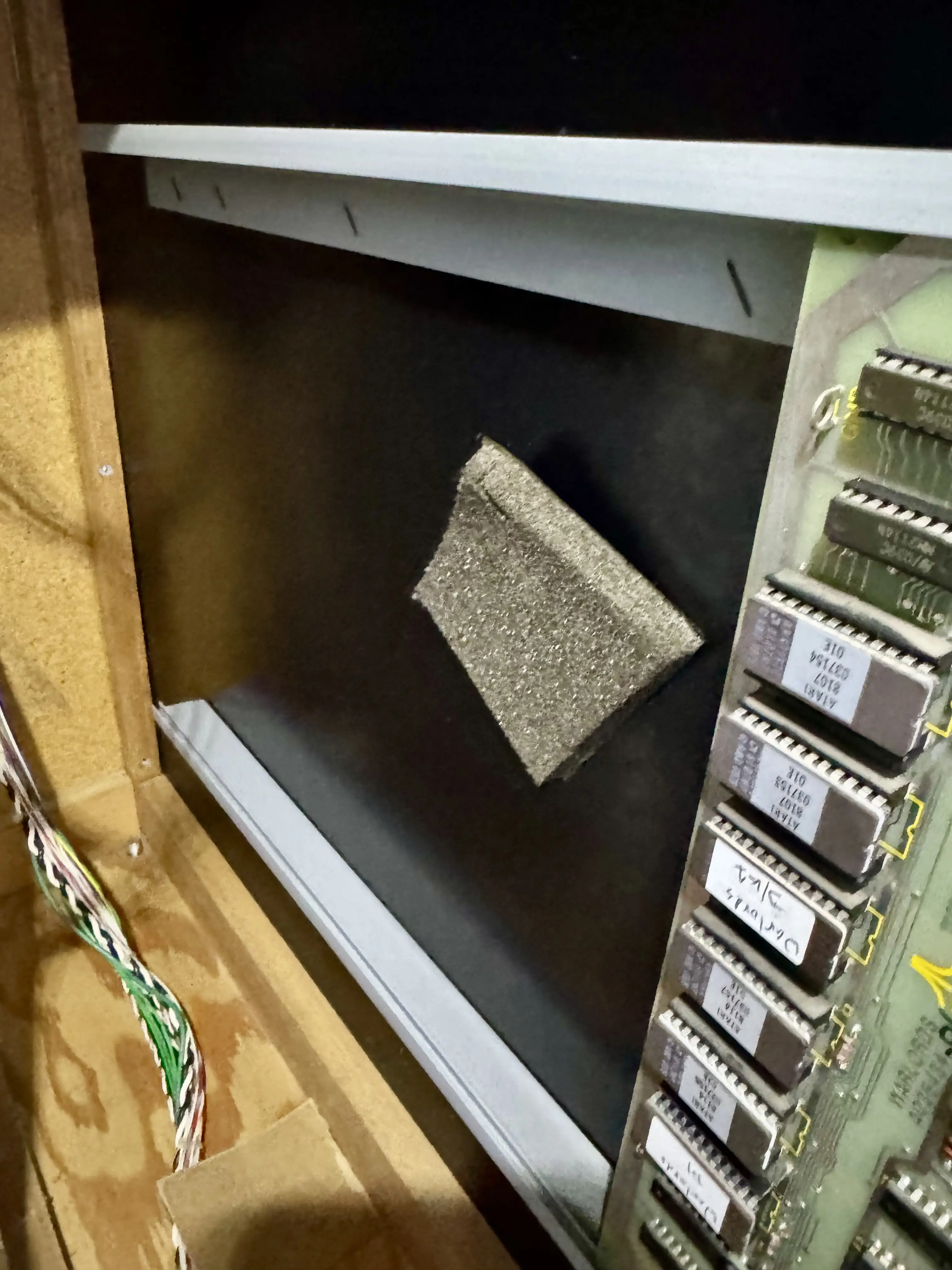

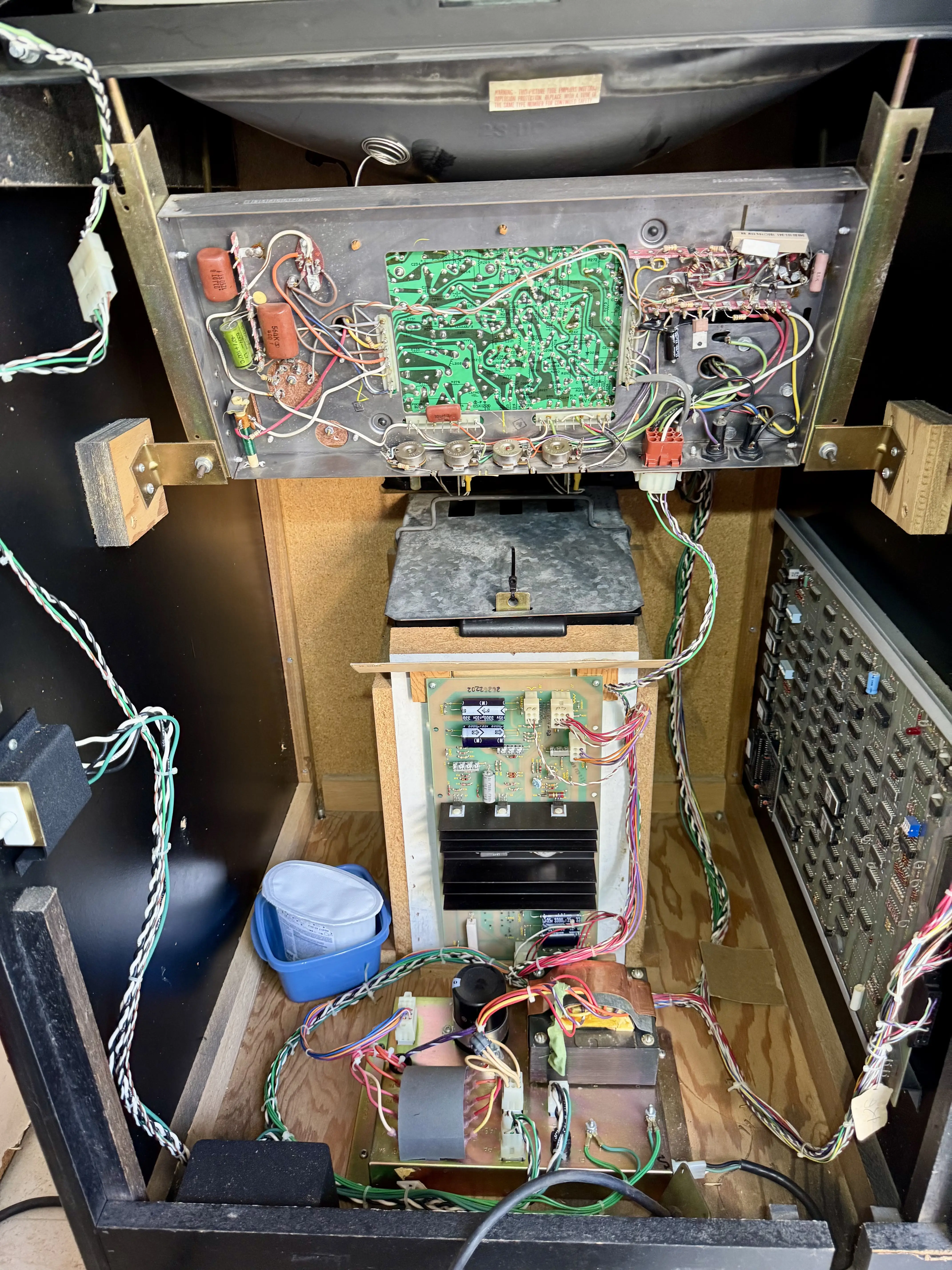

Hora de devolver a placa ao gabinete do Warlords Upright:

Acompanhe em maiores detalhes como funciona o kit High Score Save para o arcade game Warlords Upright através do vídeo abaixo:

Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Um Inacreditável Golpe na Comunidade de Colecionadores de Arcades, 01 – Inspeção nos Estados Unidos – Sem Funcionar?, 2 – Chegada – Monitor Novo?, 03 – Testes e Funcionamento com Aplicação de DeoxIT e 04 – Afinal, a PCB do Cocktail é a Mesma do Upright?

O próximo post é o 06 – Back Door e Pezinhos.

Conheça o passo a passo da restauração do Arcade Warlords Upright, da Atari, através do índice dos capítulos.
