Video Pinball #11: Restauração do Conjunto de Força e das Peças Metálicas

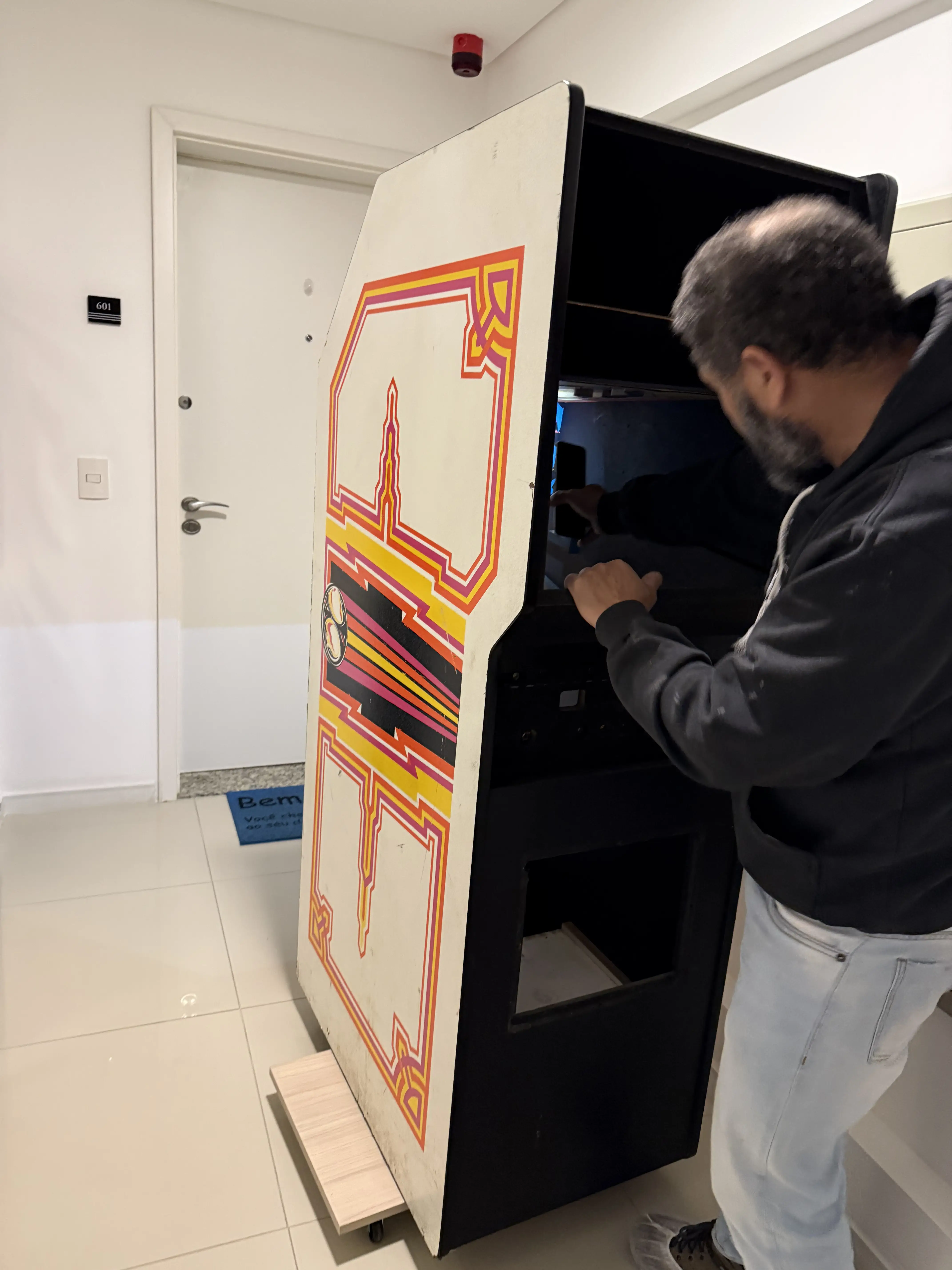

Após a desmontagem do gabinete do arcade Video Pinball, da Atari, o esforço se dividiu em várias direções:

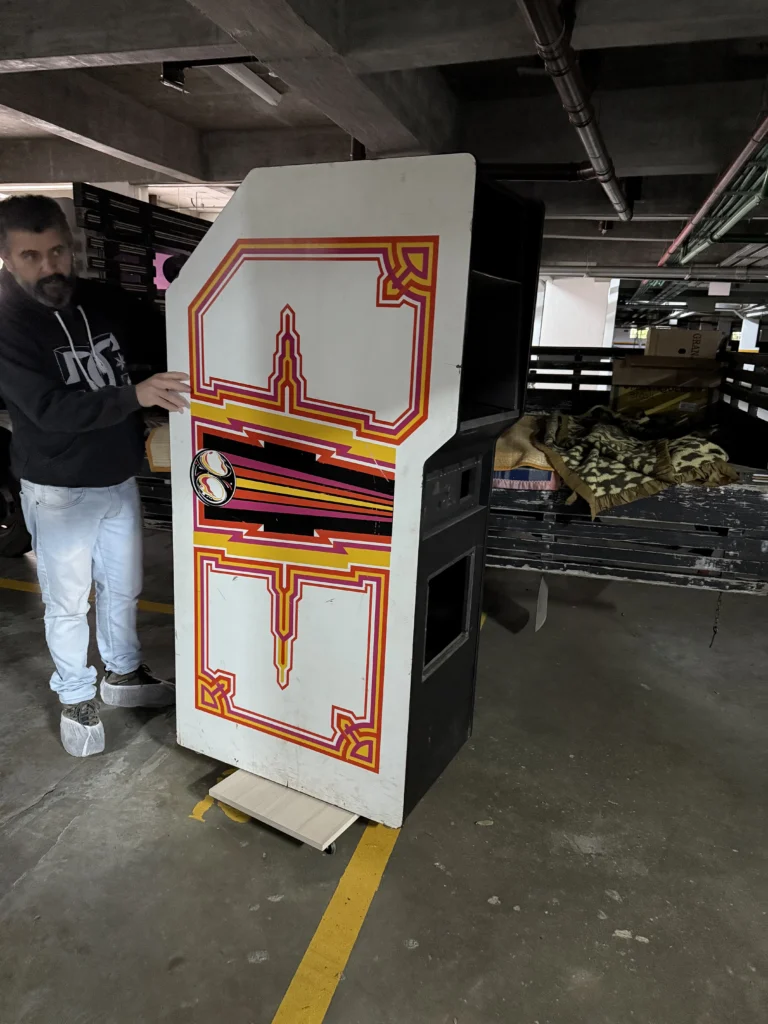

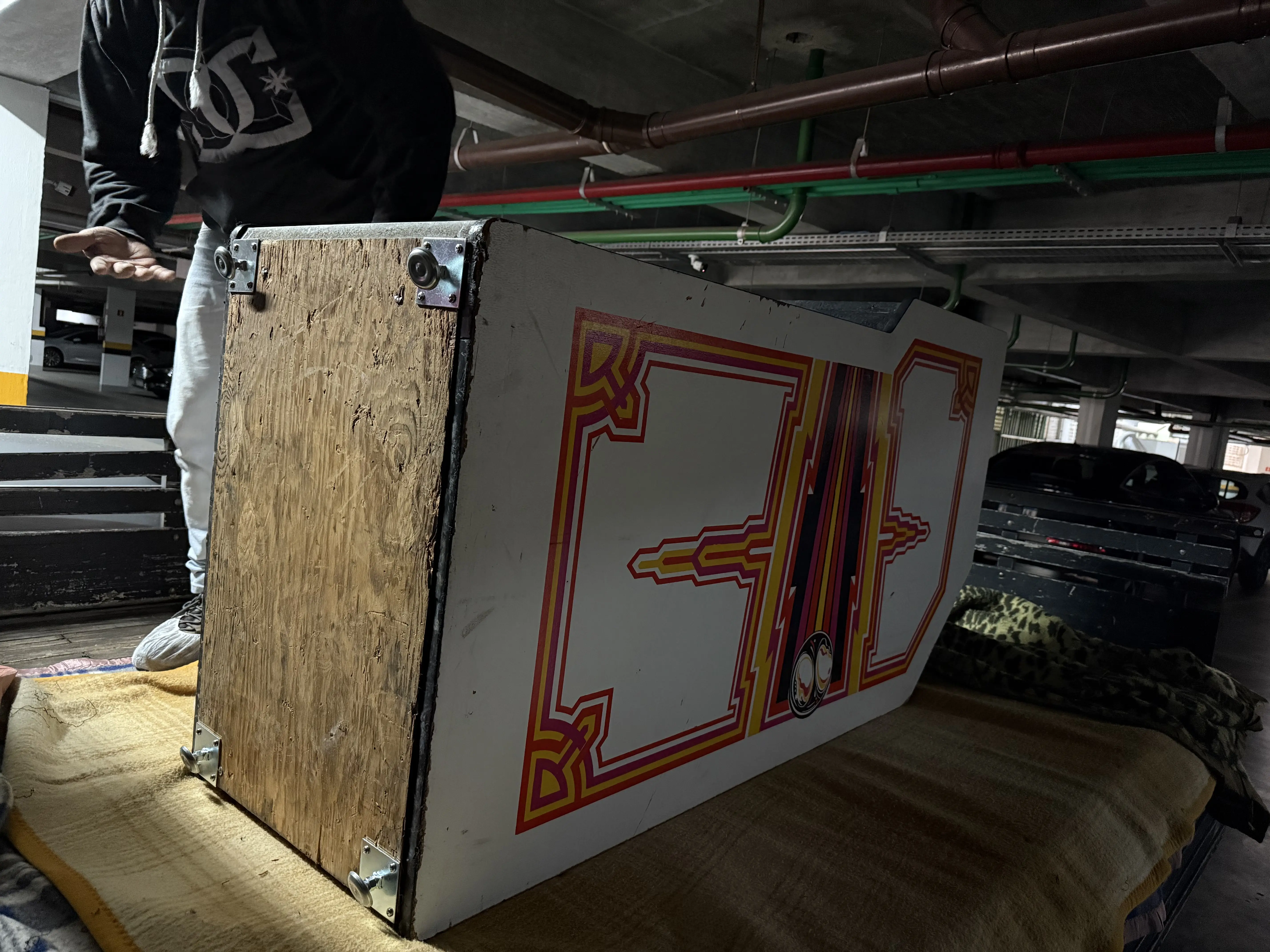

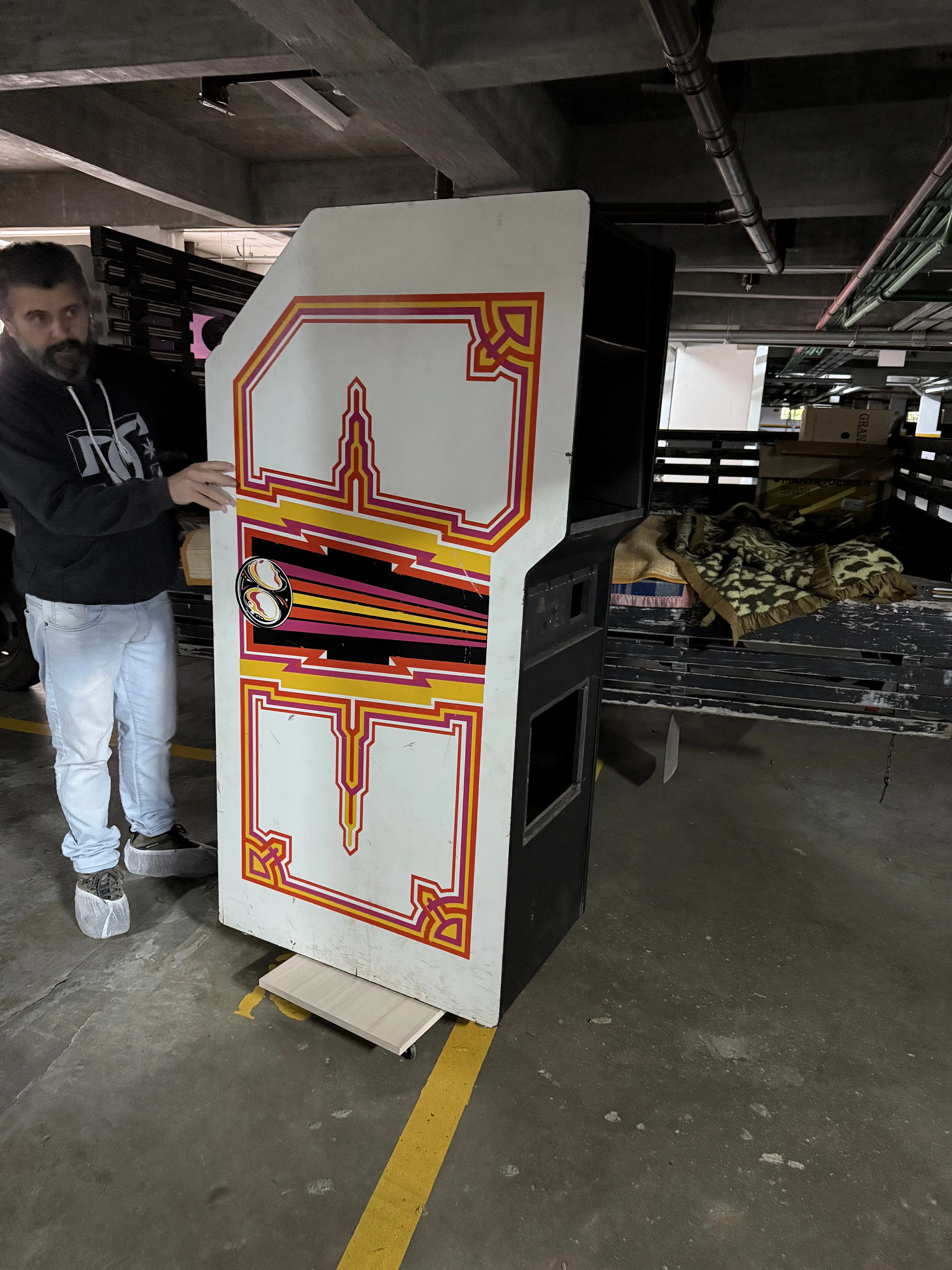

- O gabinete e o painel de controle (caixa de madeira) foram levados à marcenaria para reforma.
- O monitor voltou para a Chip Notebooks para um segundo reparo, pois o circuito de rolagem vertical apresentava problema.
- Os componentes do painel de controle seguiram para o Paulo, da Magic Hologram, para polimento ou nova cromagem dos componentes prateados.
- O conjunto de força ficou comigo para desmontagem e restauração.
Como diria o amigo Bob Cunningham:
It takes a village to keep these things going.
Ele não poderia estar mais próximo da verdade.

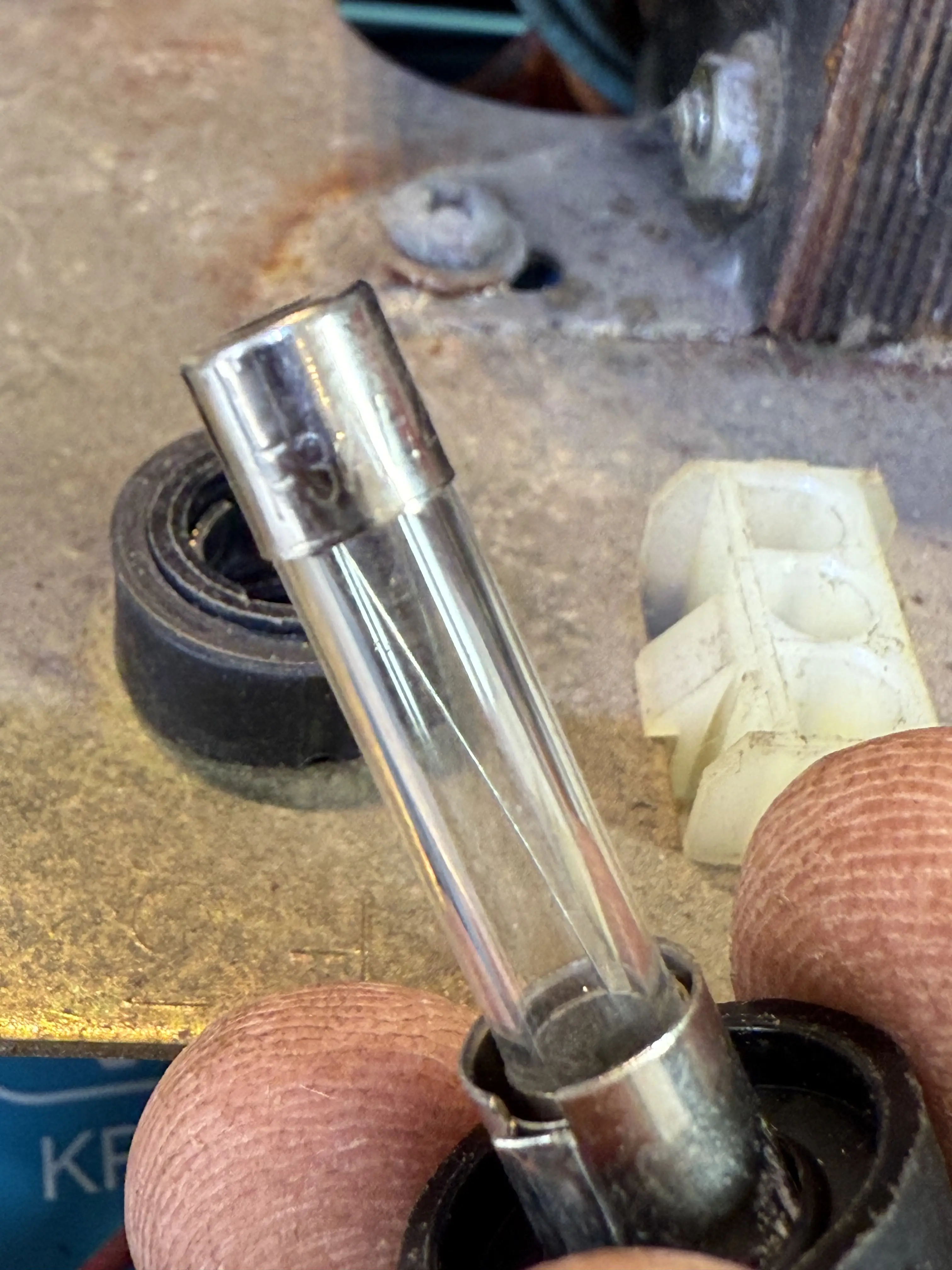

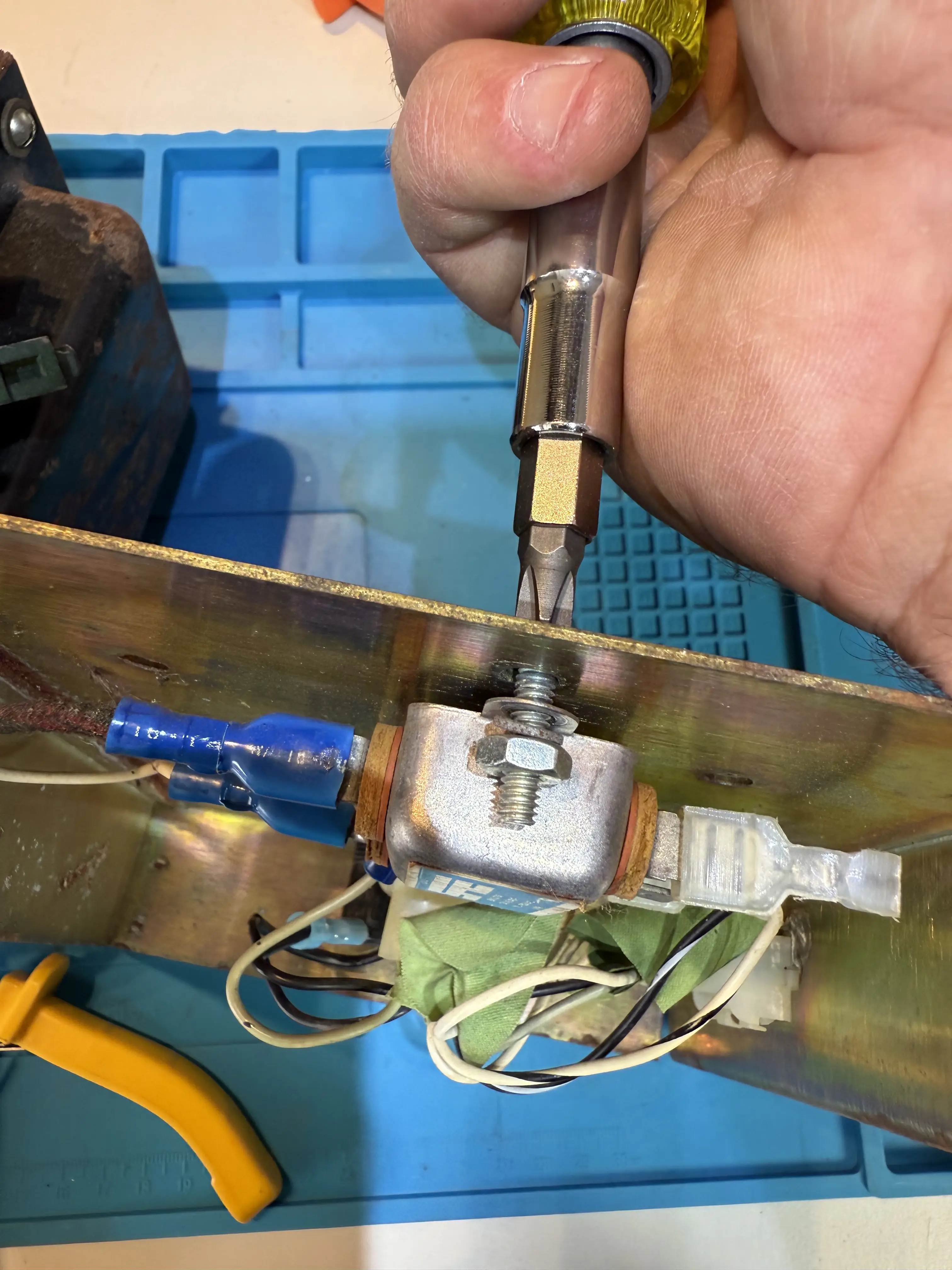

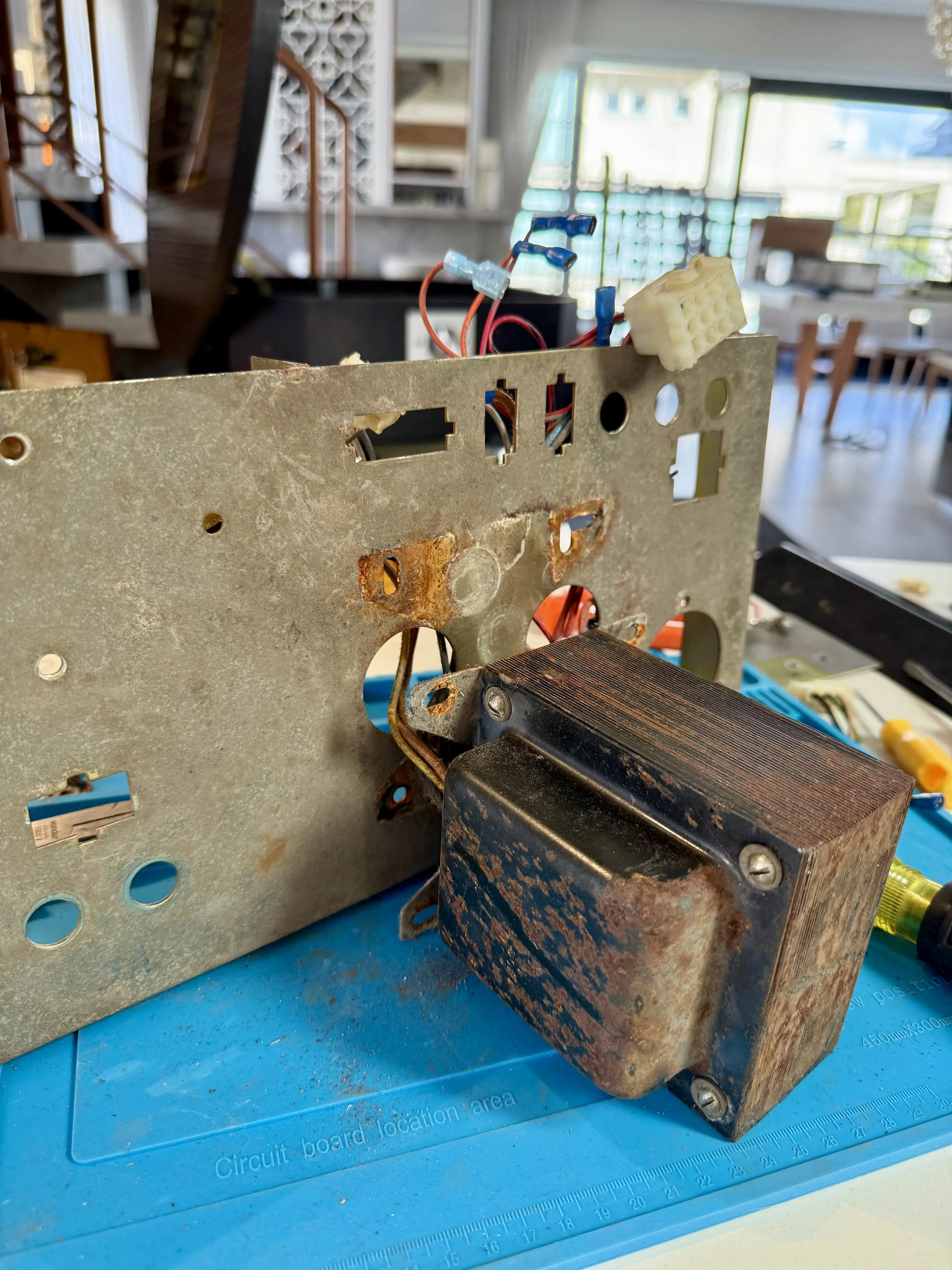

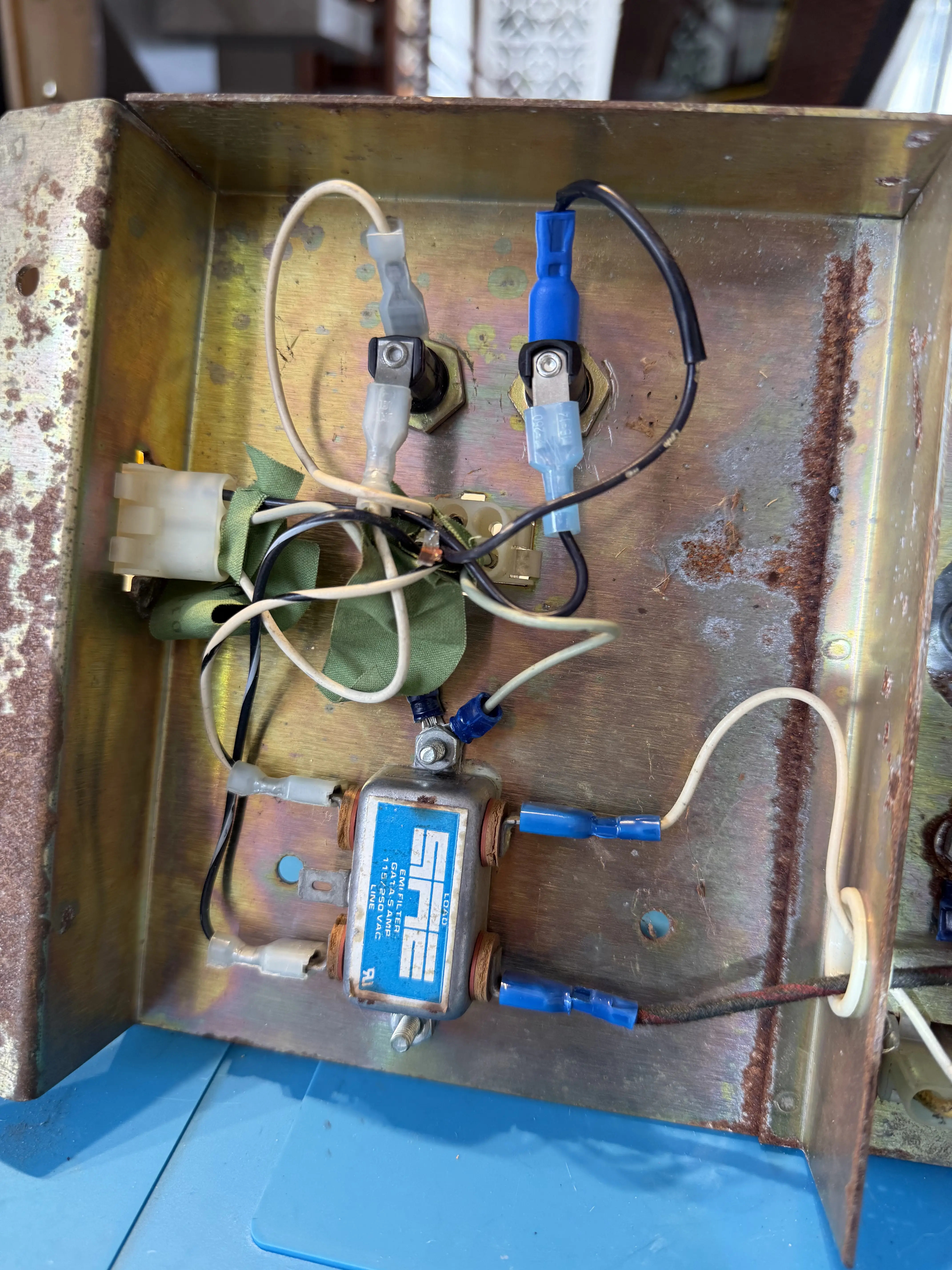

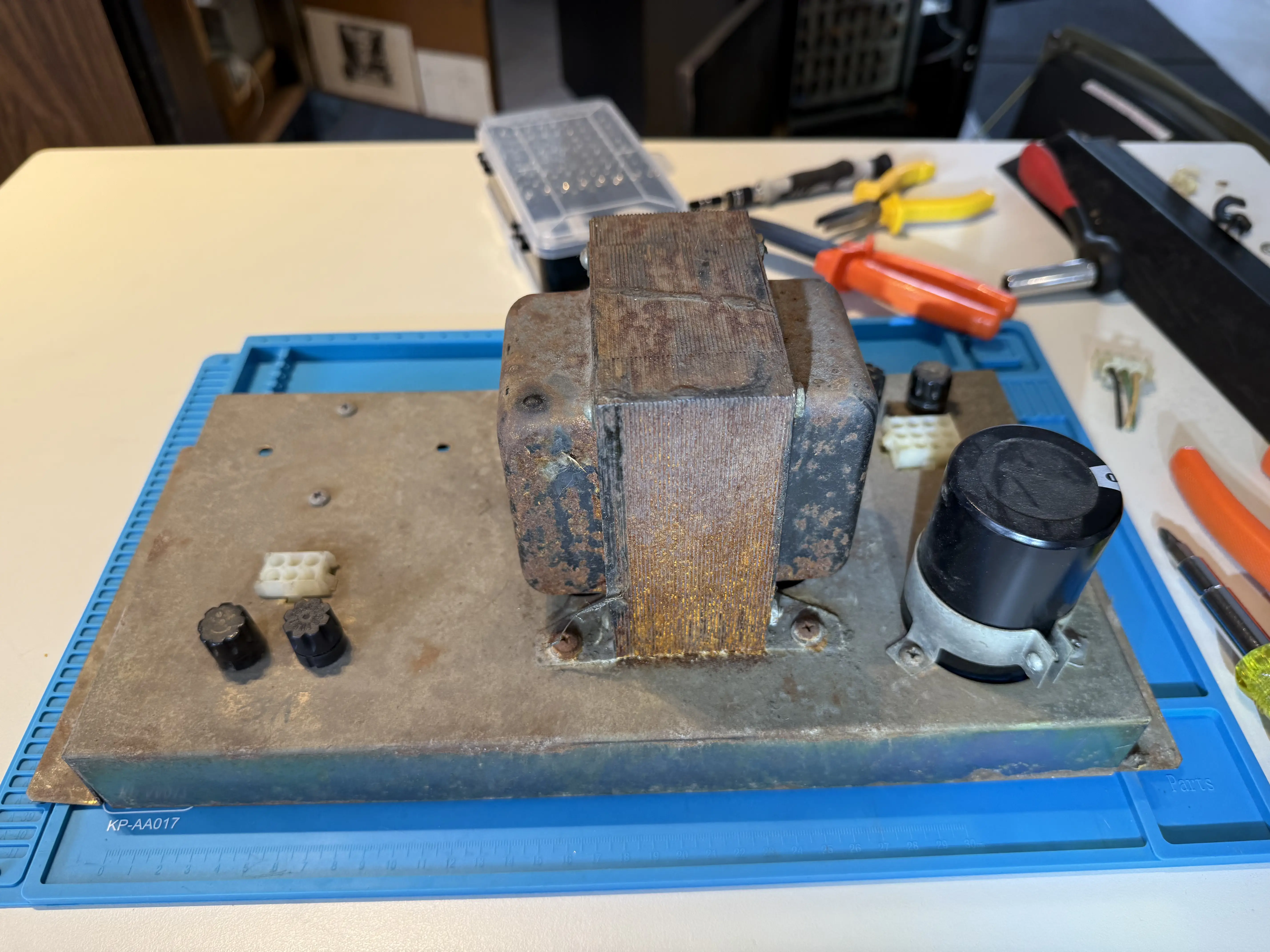

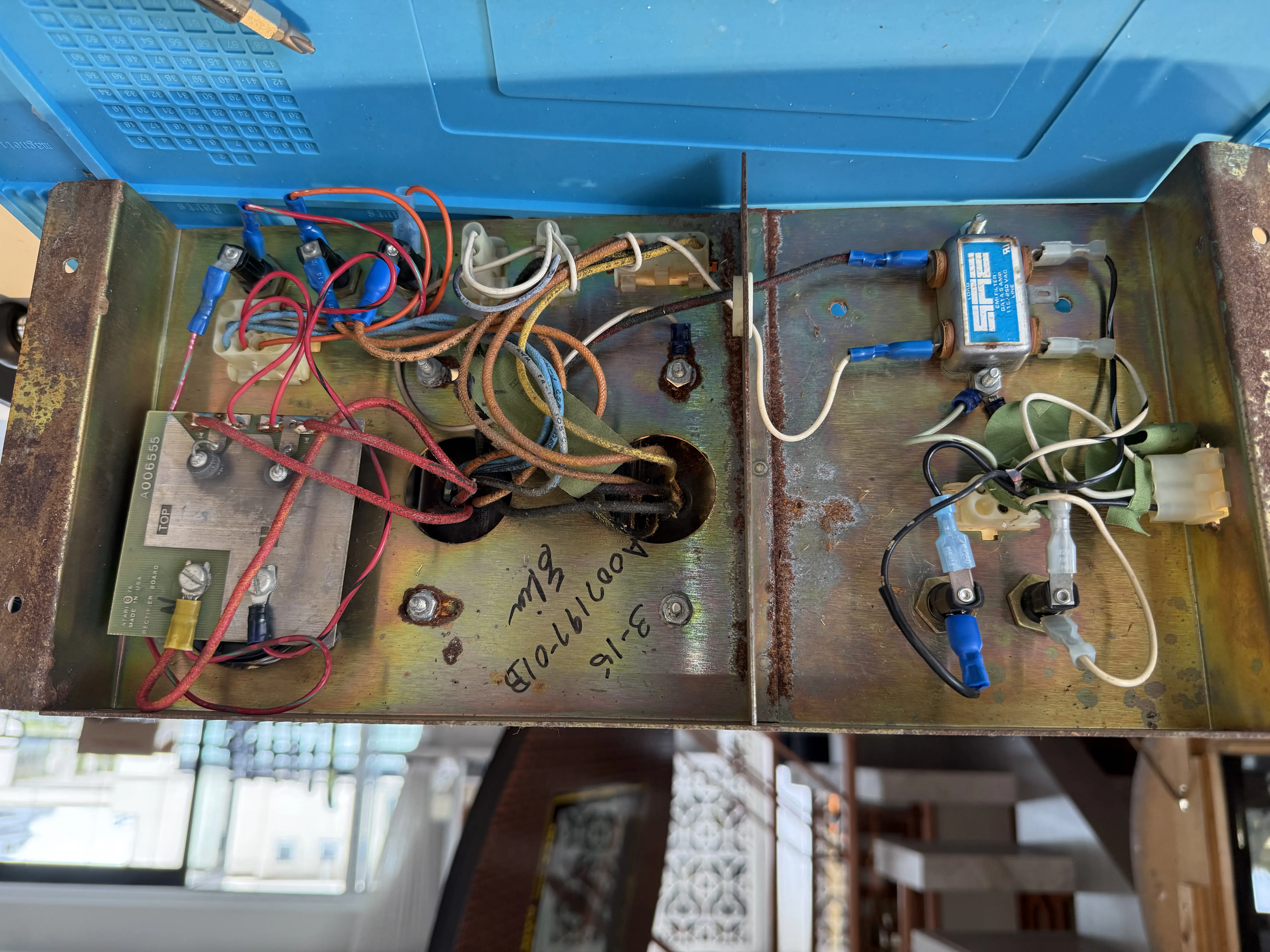

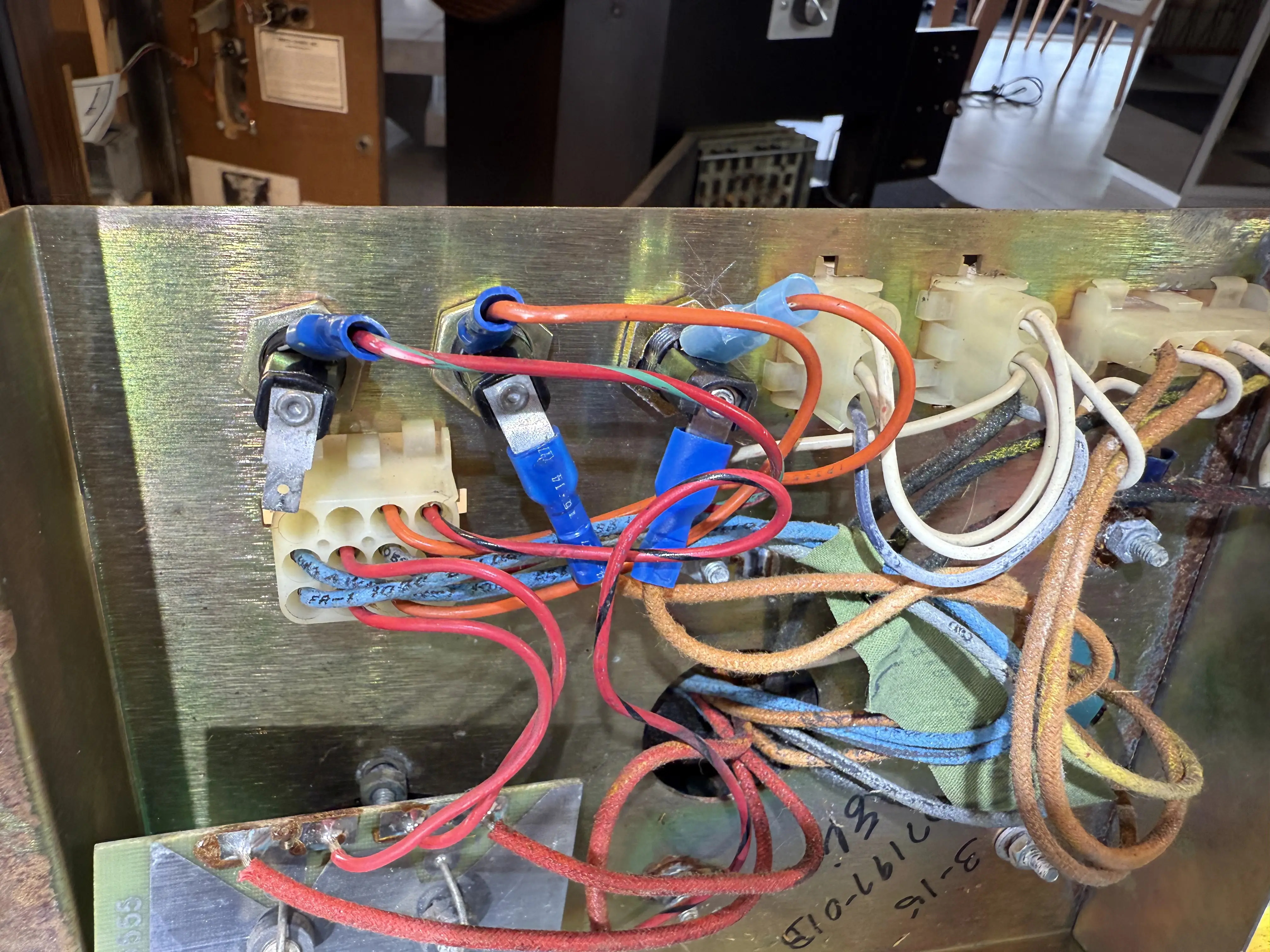

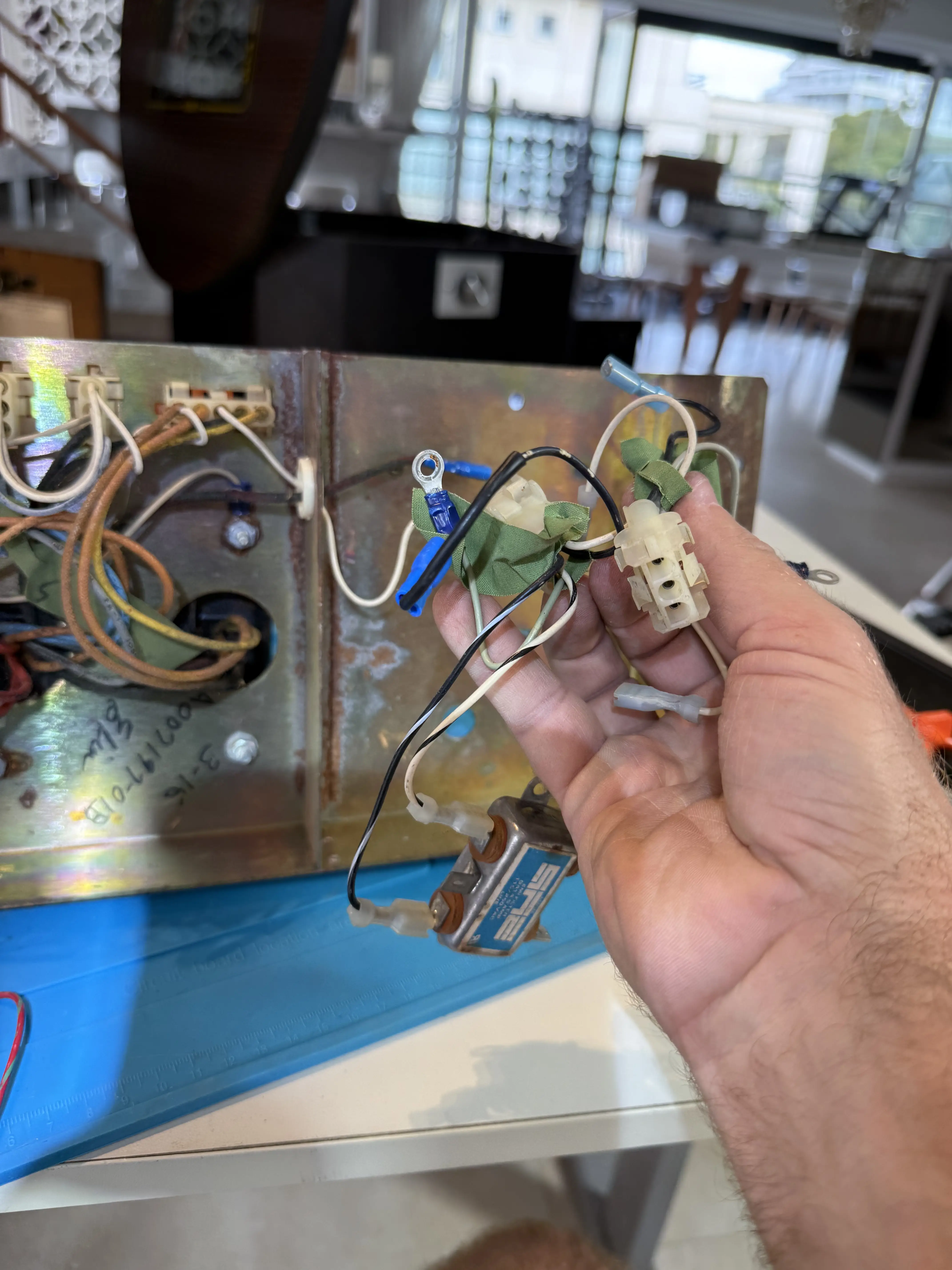

Este power brick estava com muita ferrugem, evidência de que o gabinete havia tido contato com umidade no fundo. A sequência da desmontagem e a documentação fotográfica, importante para montagem futura, demonstravam claramente o nível de desgaste.

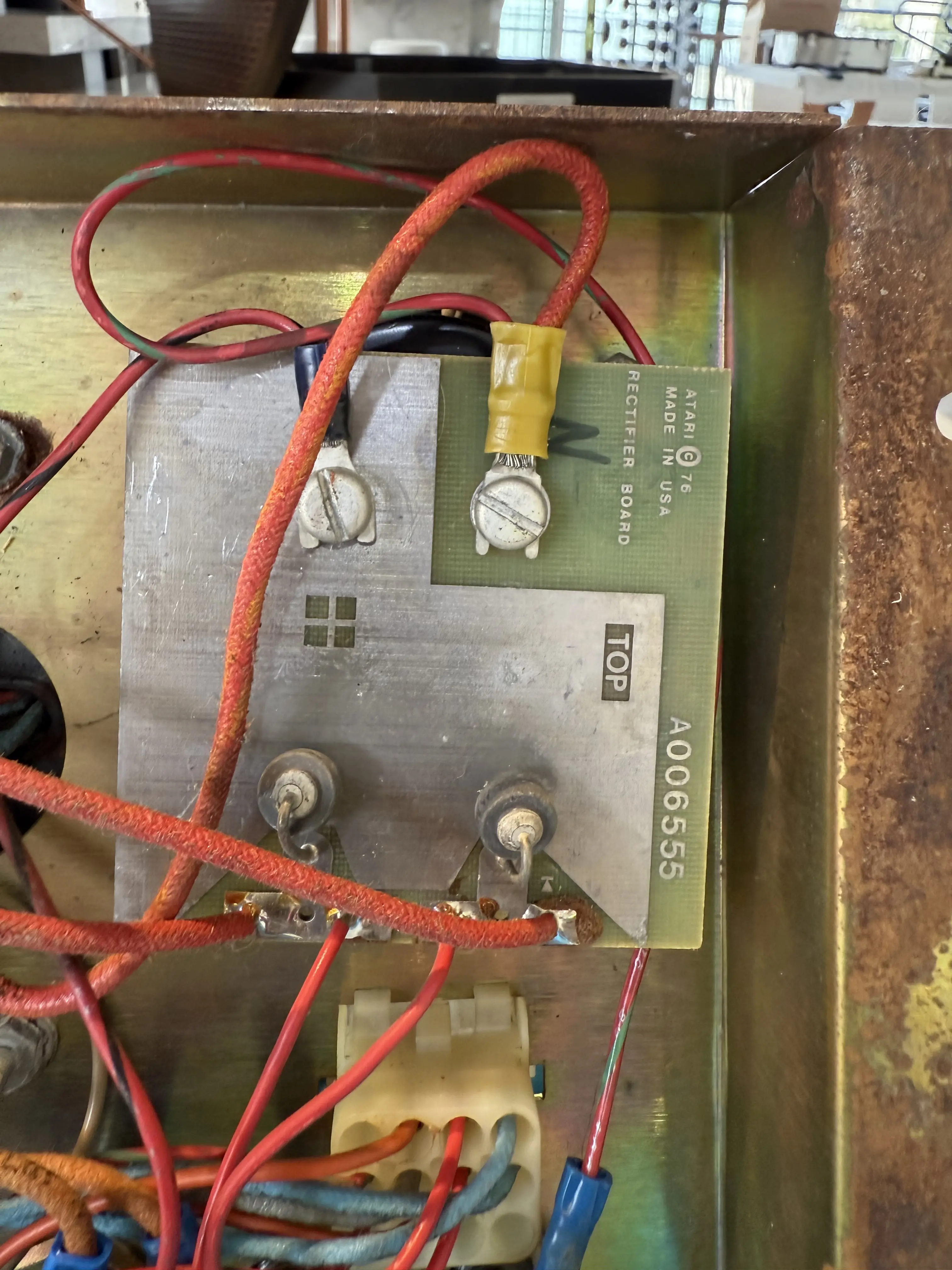

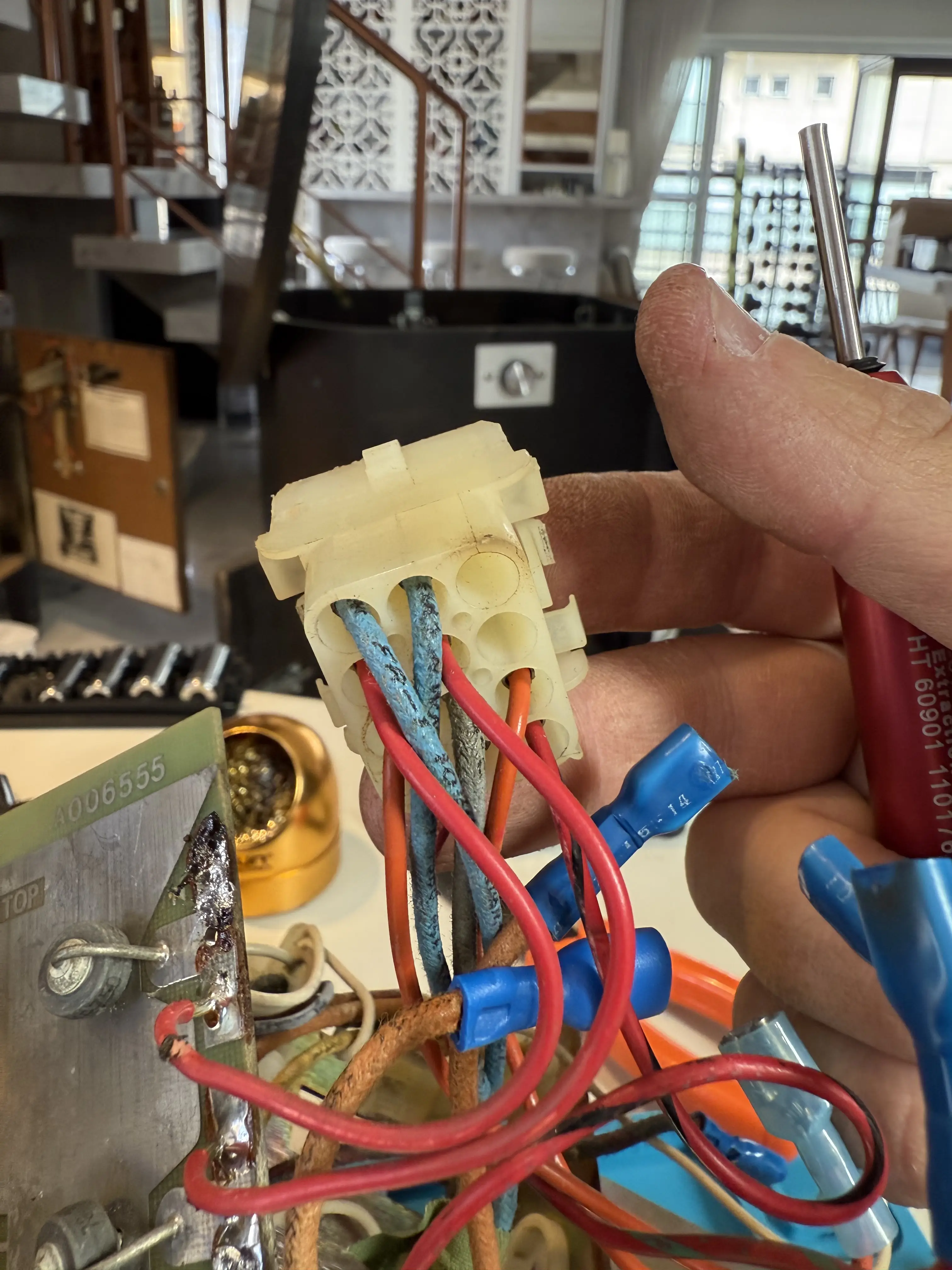

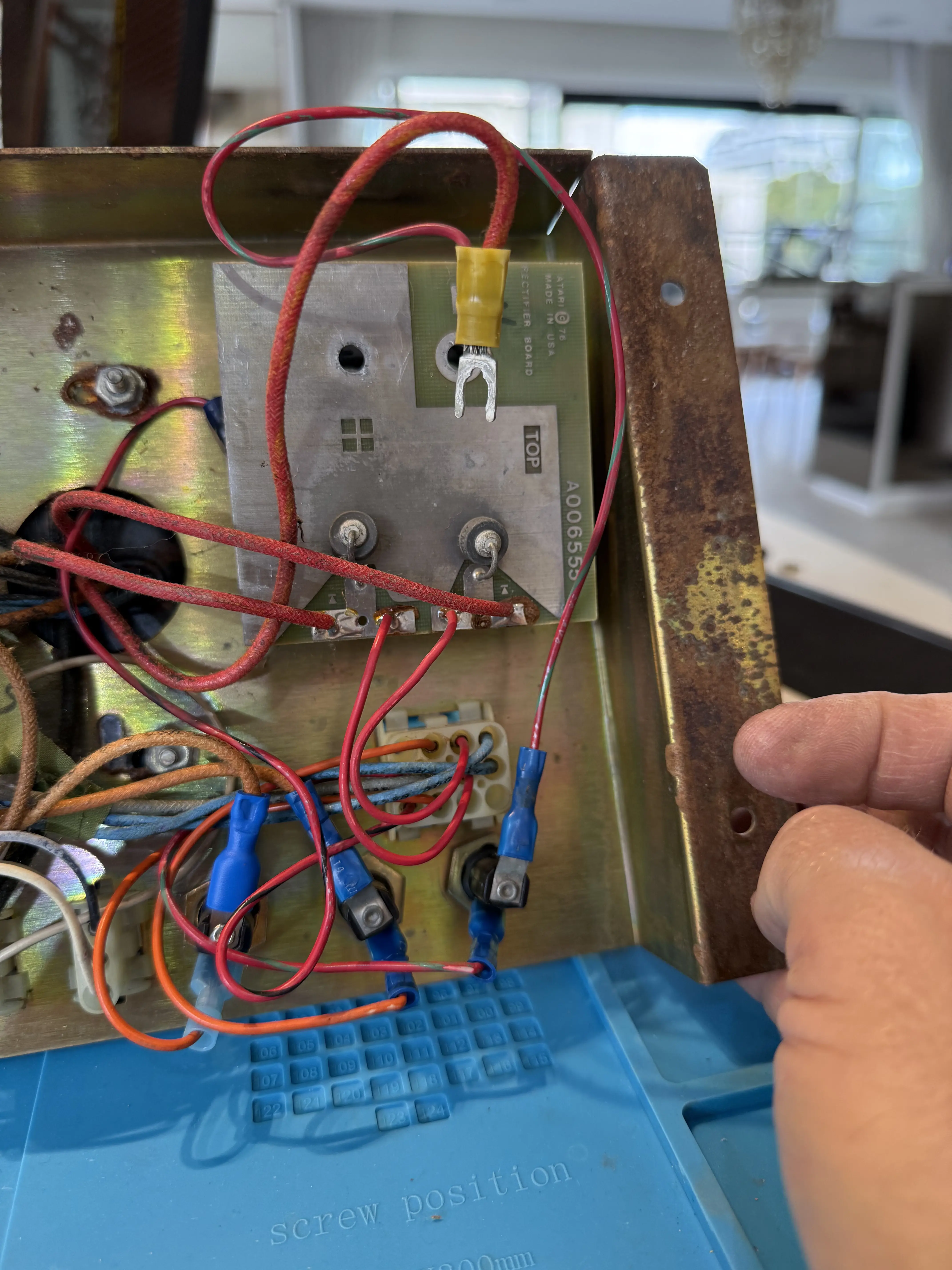

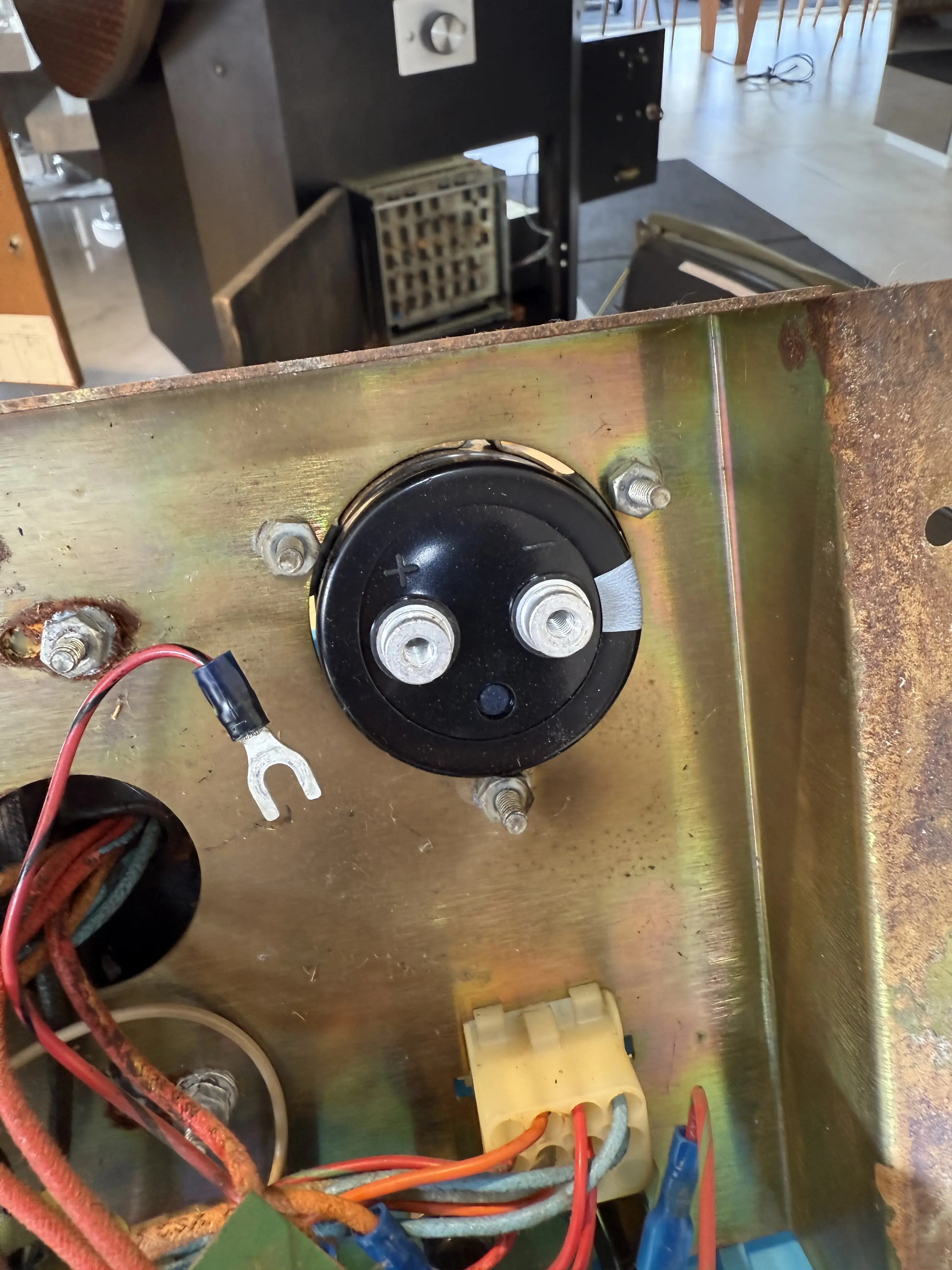

Os power bricks, ou conjuntos de força, mais antigos são piores para desmontar. Eles possuem muitos componentes que ainda não haviam evoluído e, geralmente, exigem um trabalho muito intervencionista para uma simples restauração. Um exemplo são as placas que se ligam aos capacitores – frequentemente, demandam a retirada de plugs de conectores e a necessidade de derreter soldas para liberar os cabos.

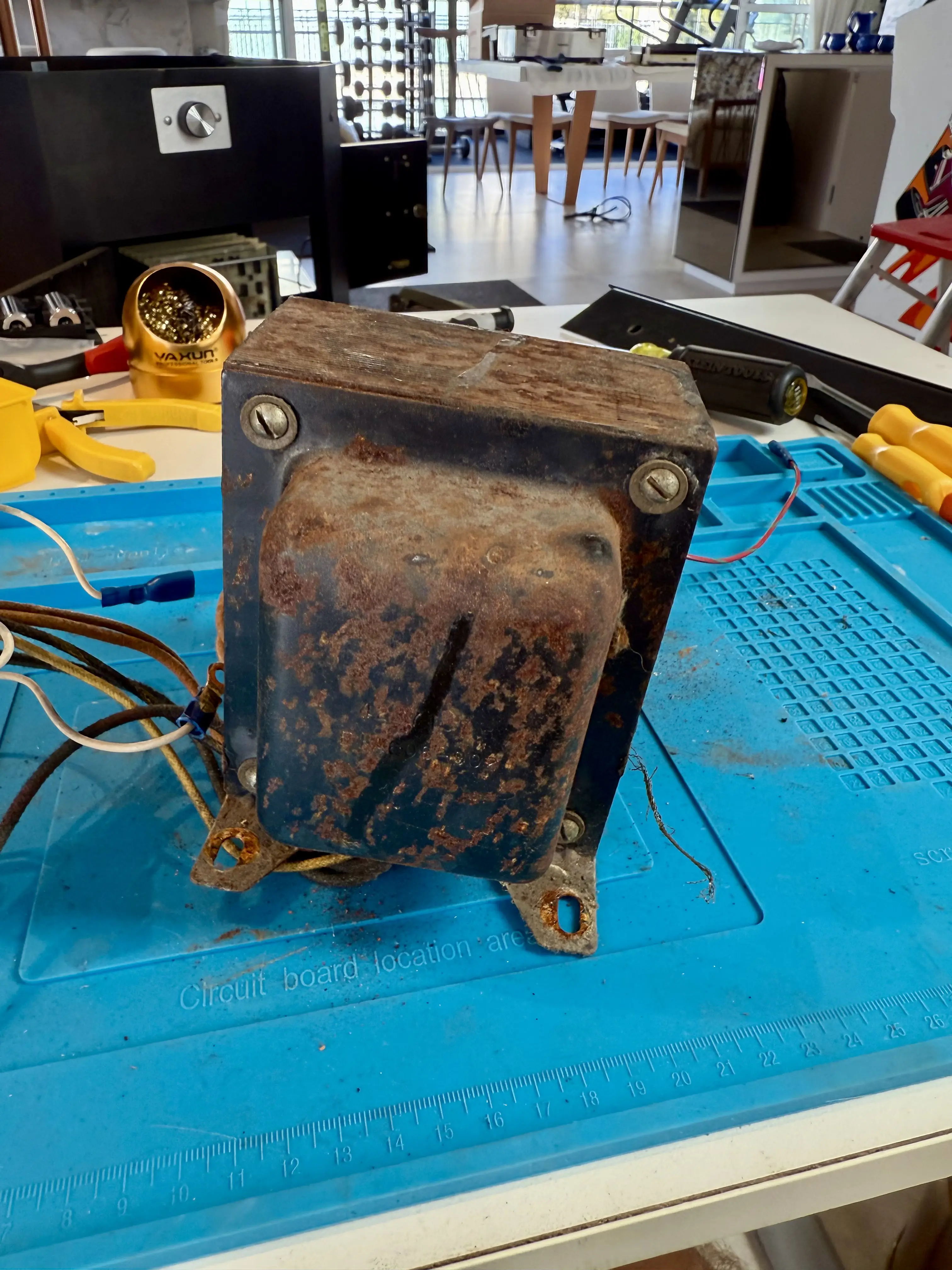

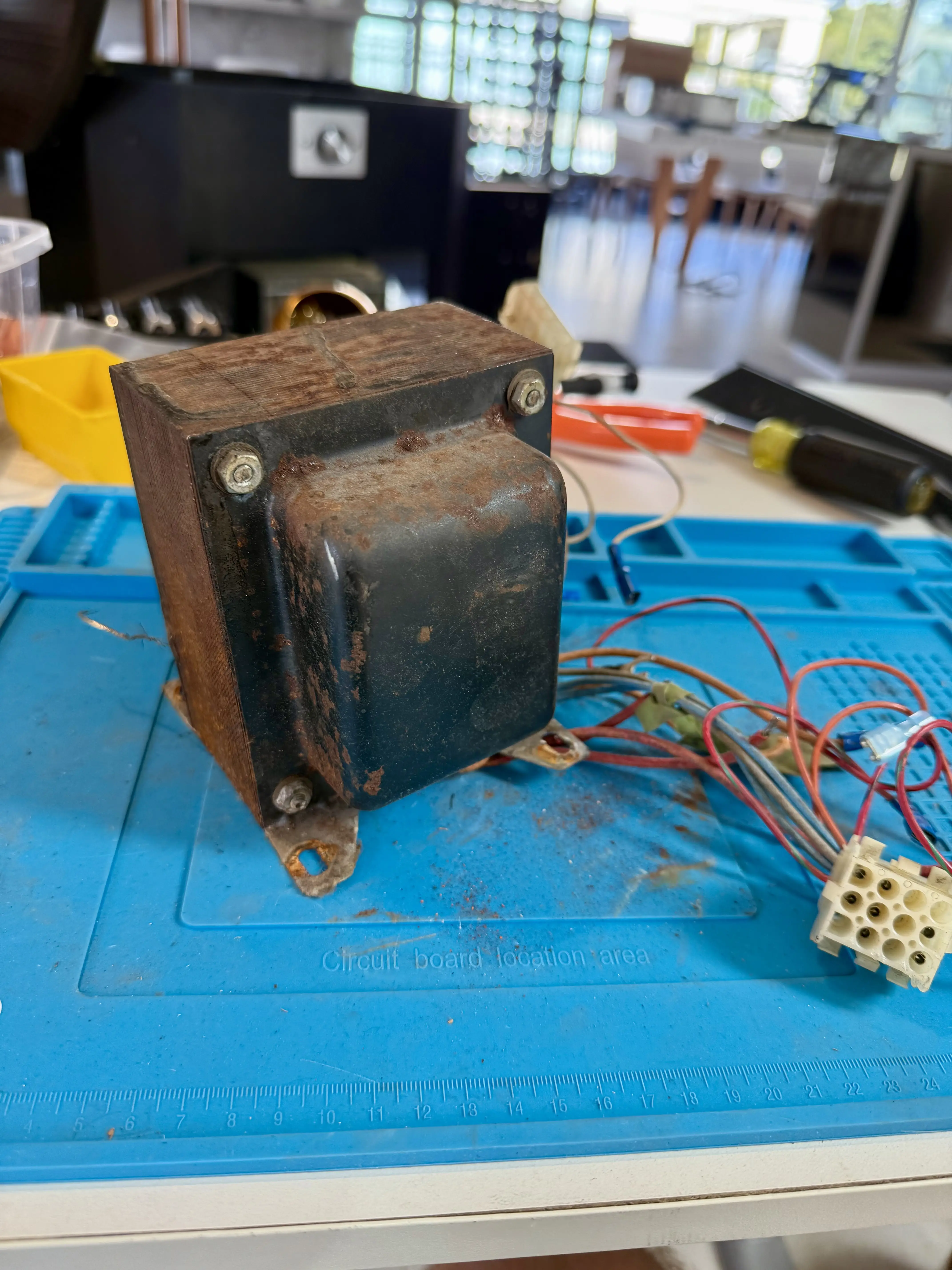

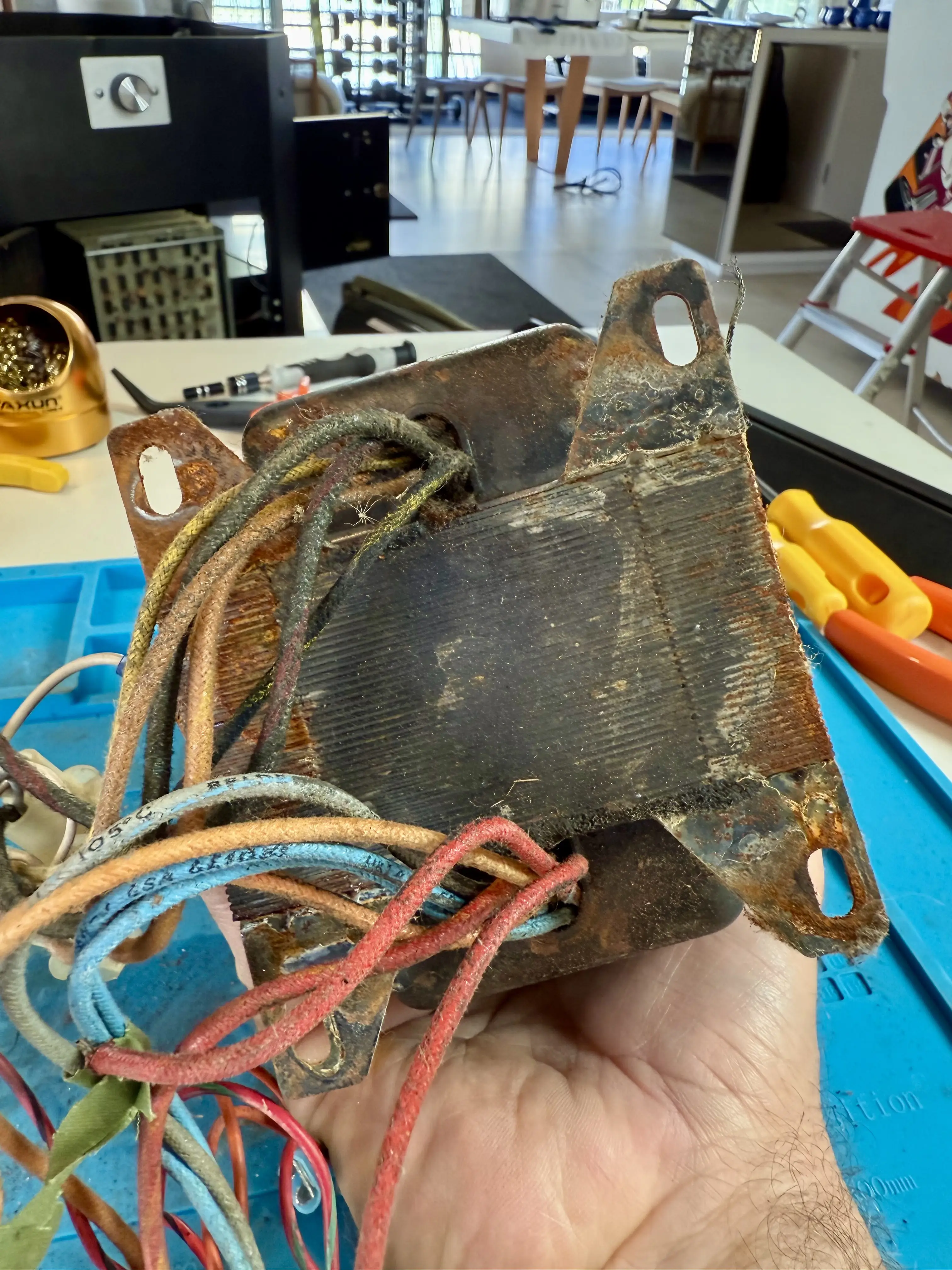

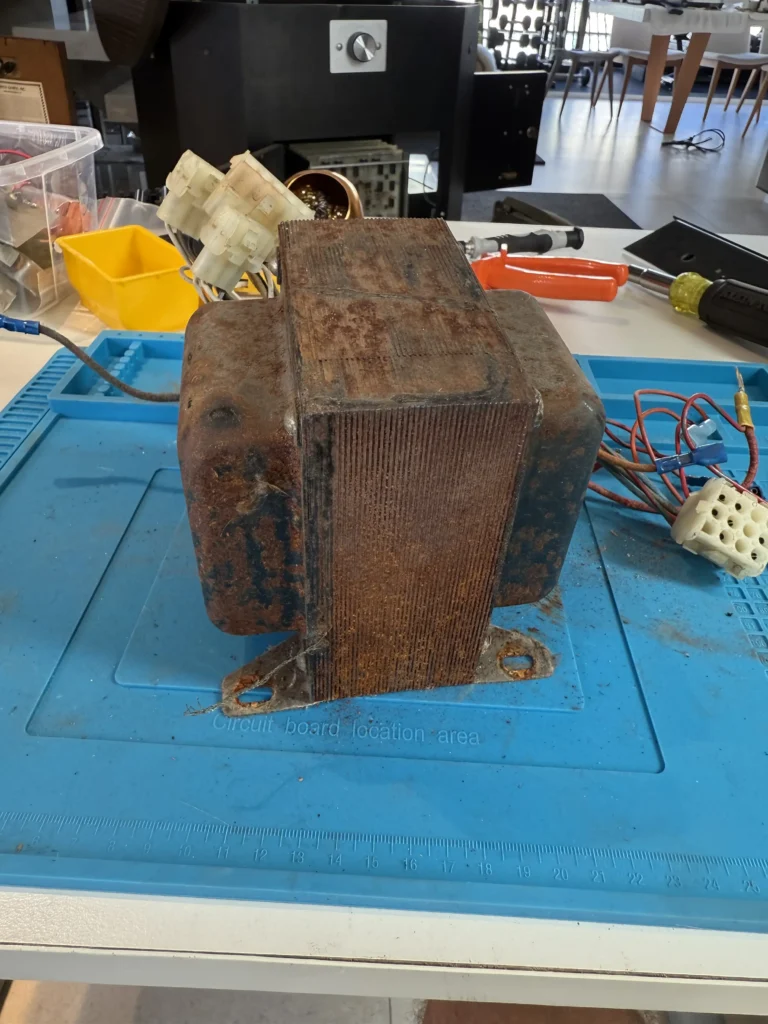

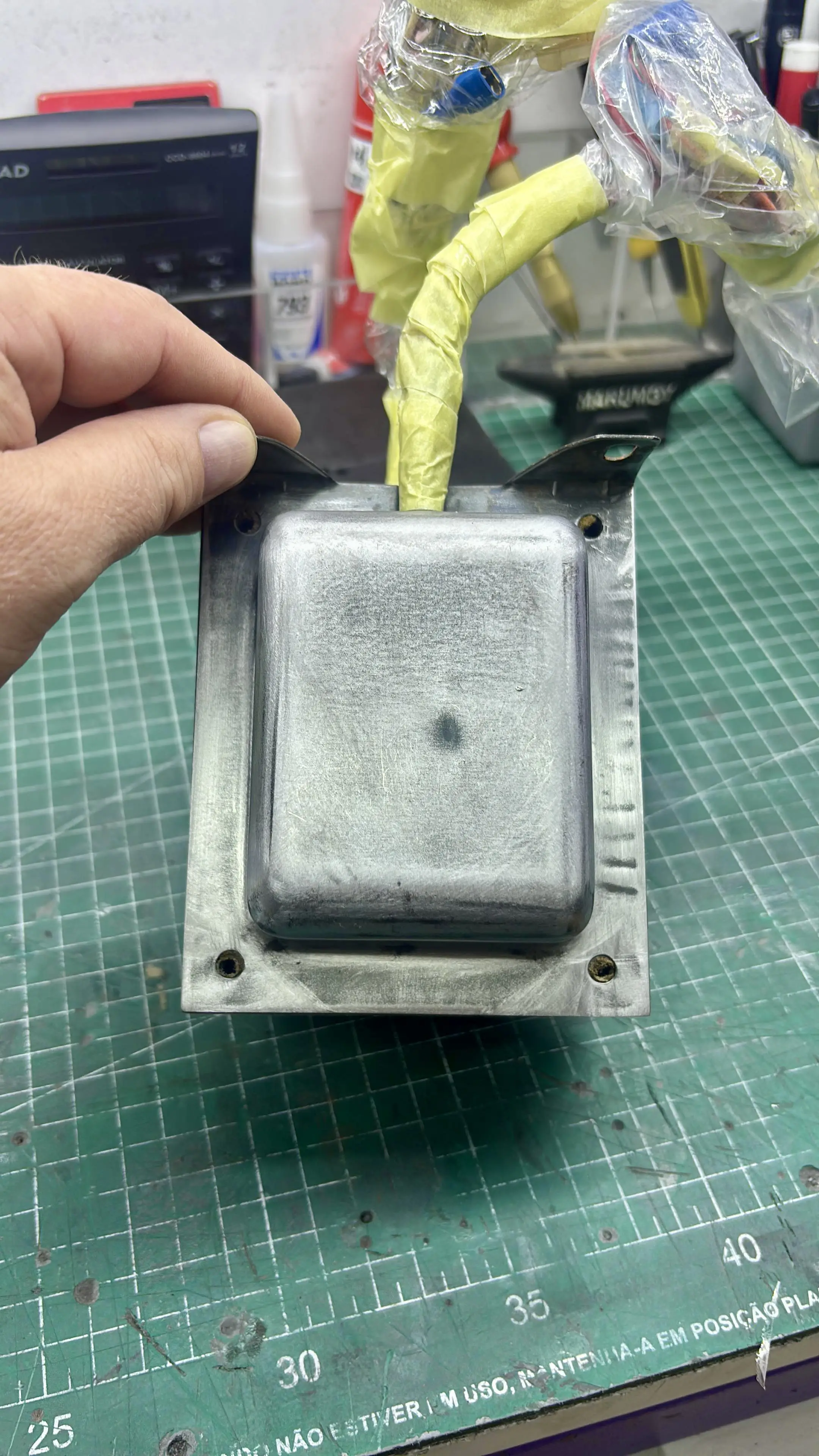

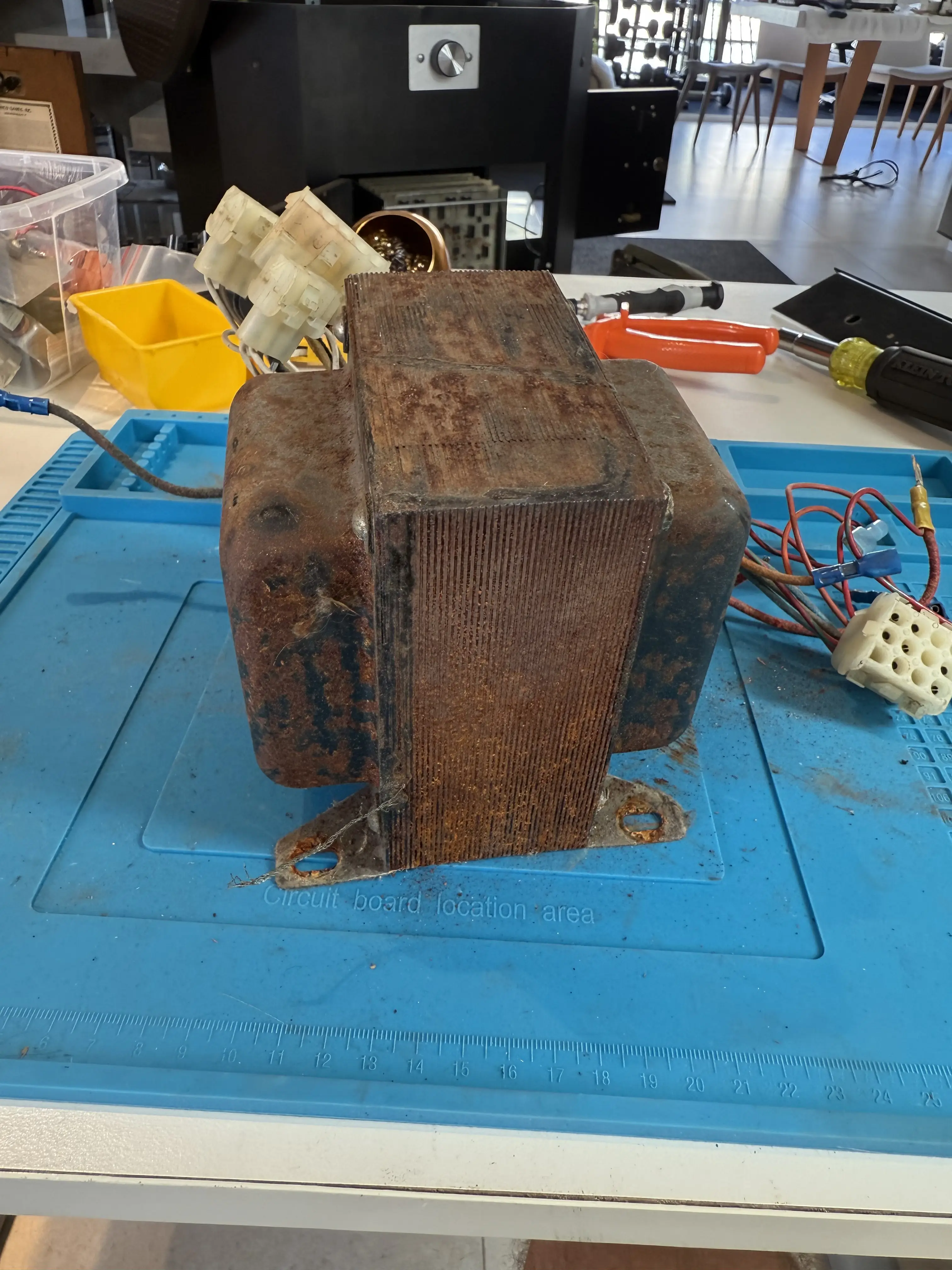

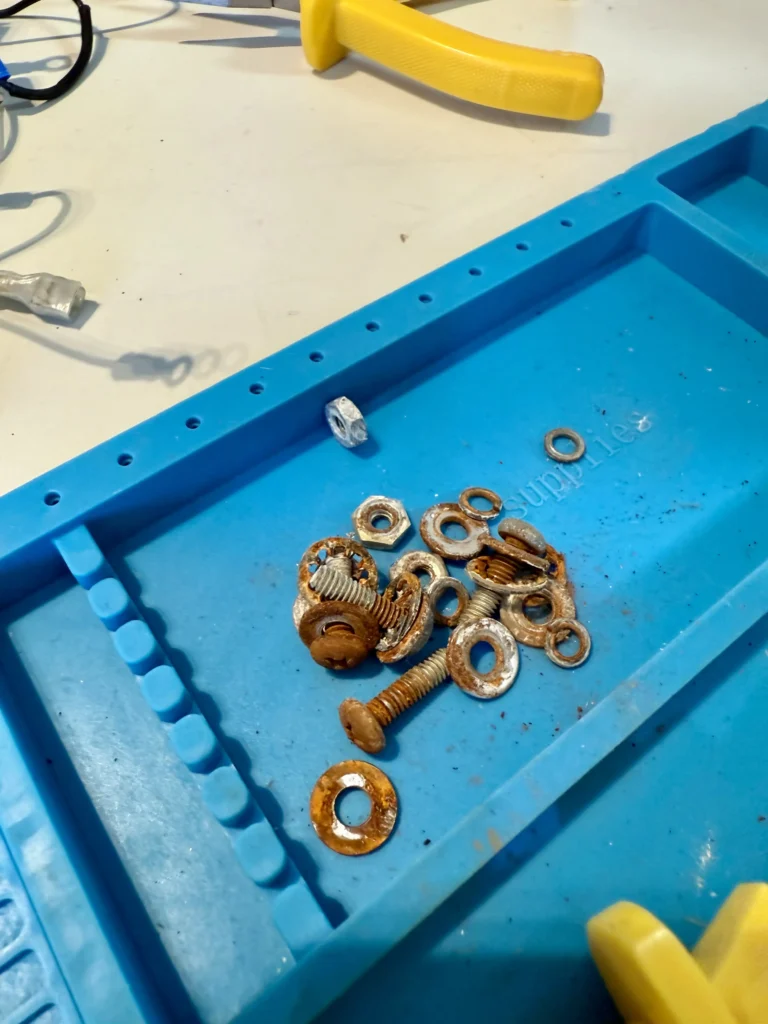

O que mais chamou a atenção neste conjunto de força foi o transformador. Apresentando um nível muito elevado de ferrugem, exigiria uma bela restauração. Os parafusos, nestas condições, estão mais sujeitos à quebra.

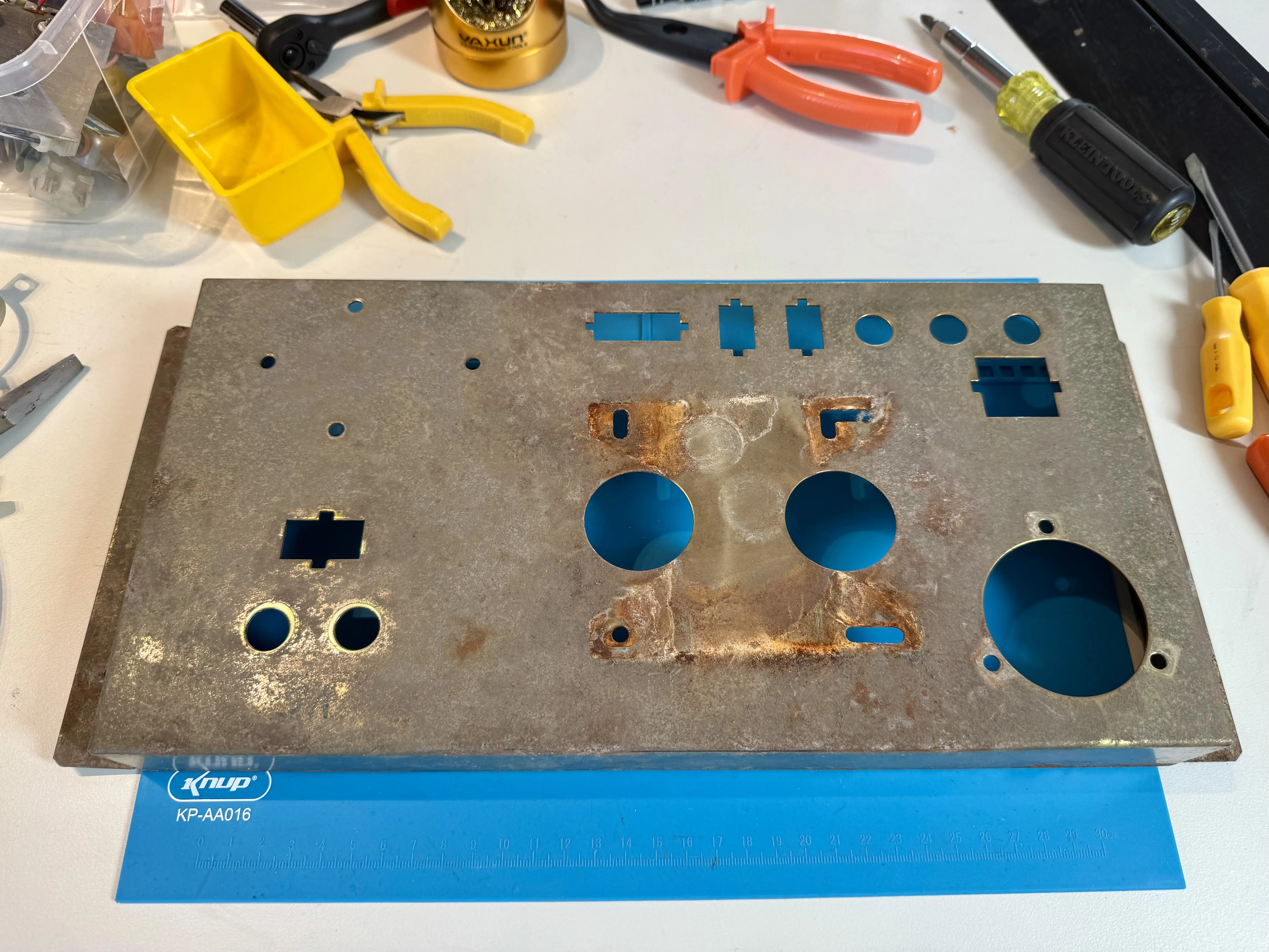

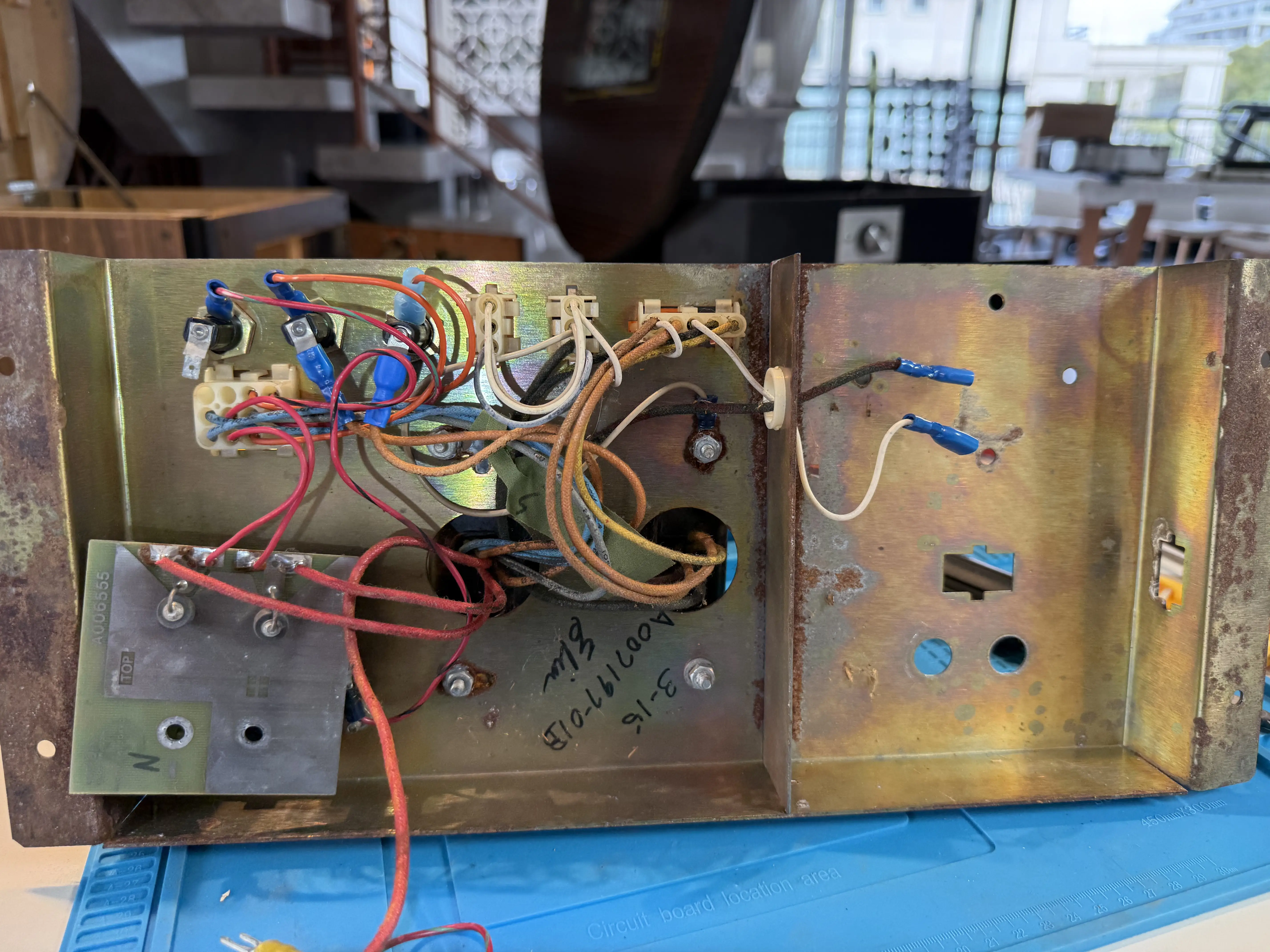

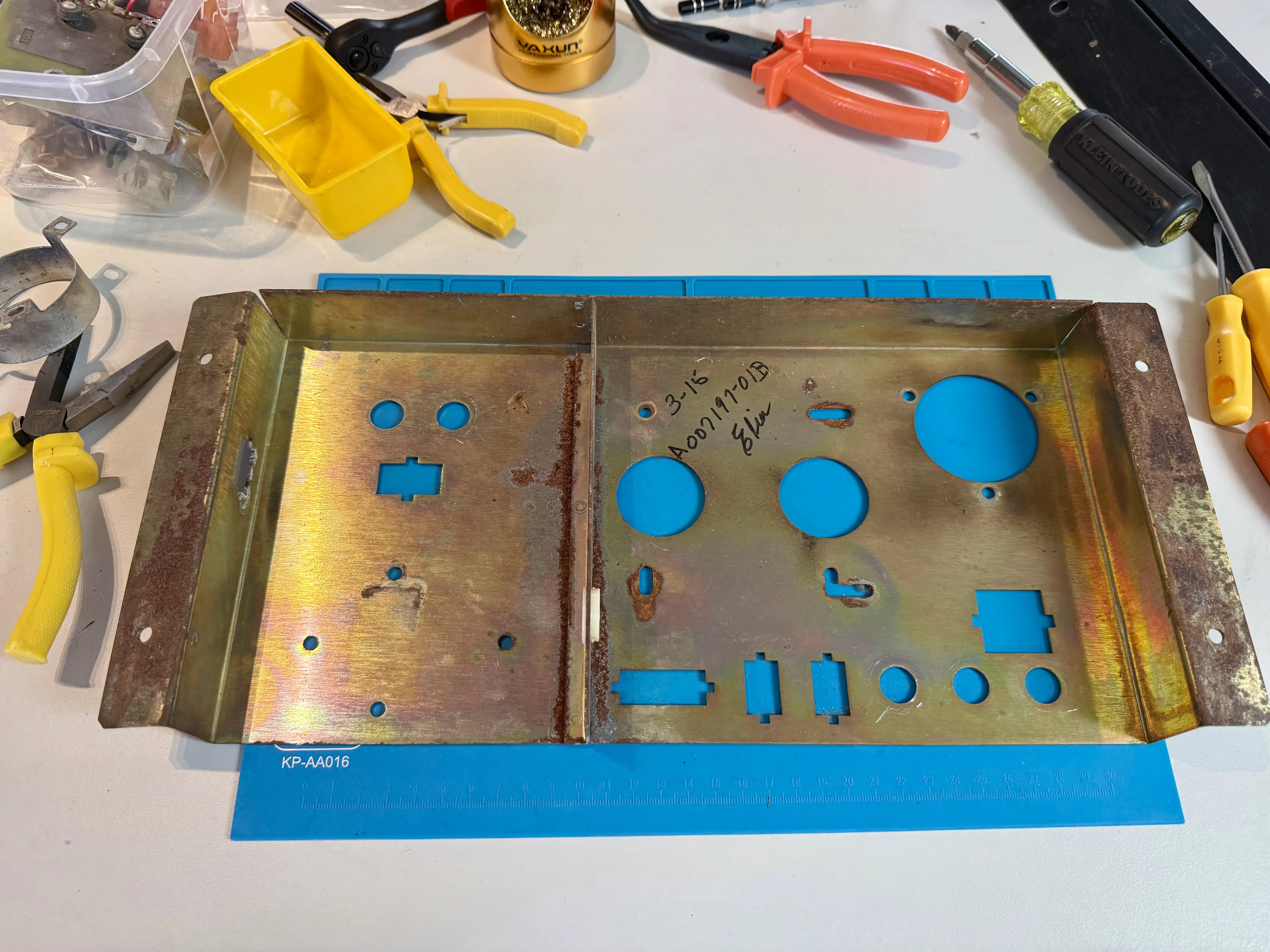

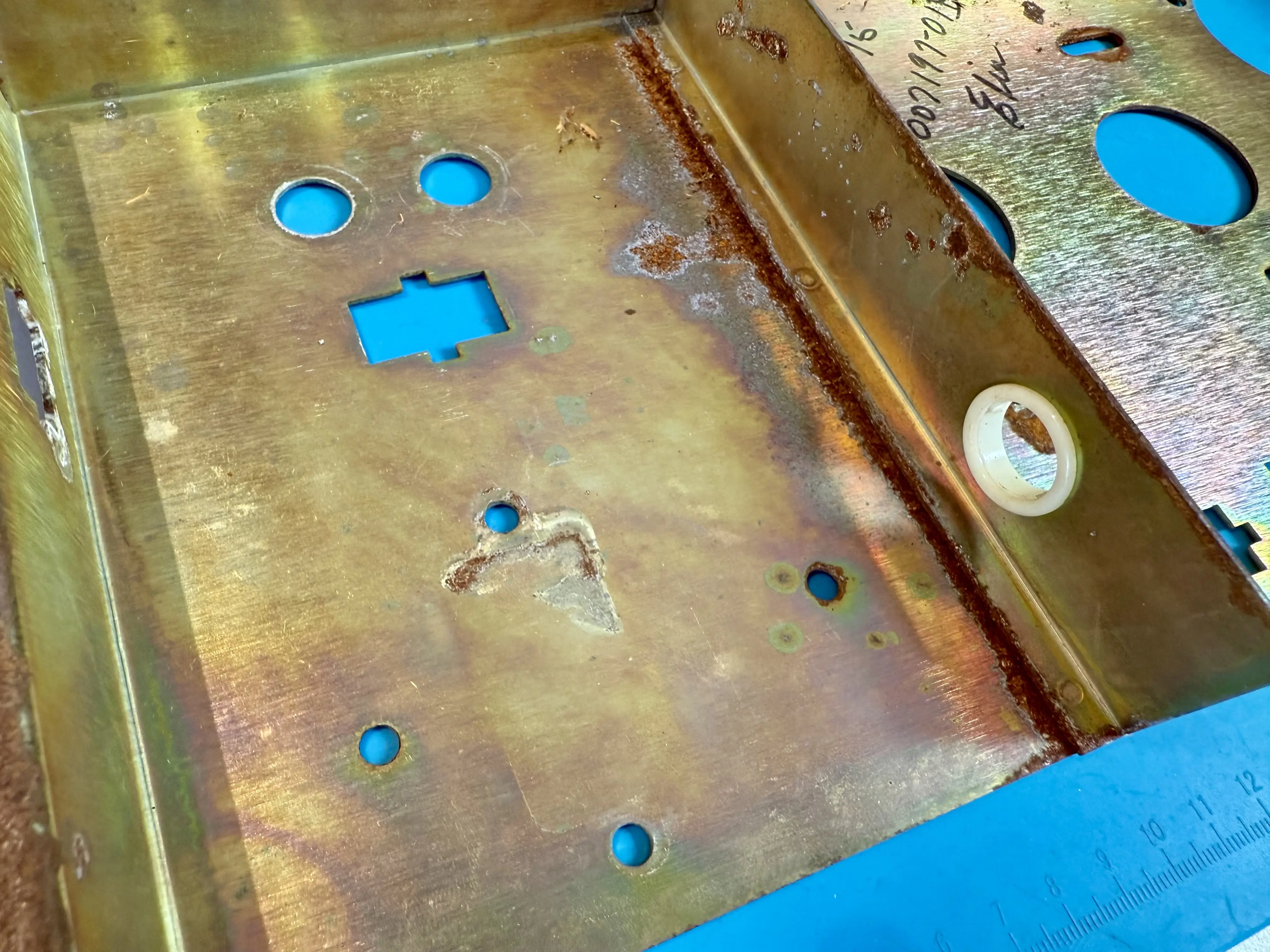

Após terminar a desmontagem do power brick, foi possível perceber claramente a condição da chapa metálica – é realmente impossível restaurar um arcade sem considerar sua recuperação:
O Fantástico Processo de Restauração das Peças Metálicas
Se tem uma coisa que é incrível de presenciar e que todos os colecionadores de arcade, sem exceção, apreciam é um bom trabalho de recuperação de revestimento metálico. É realmente impressionante de ver.

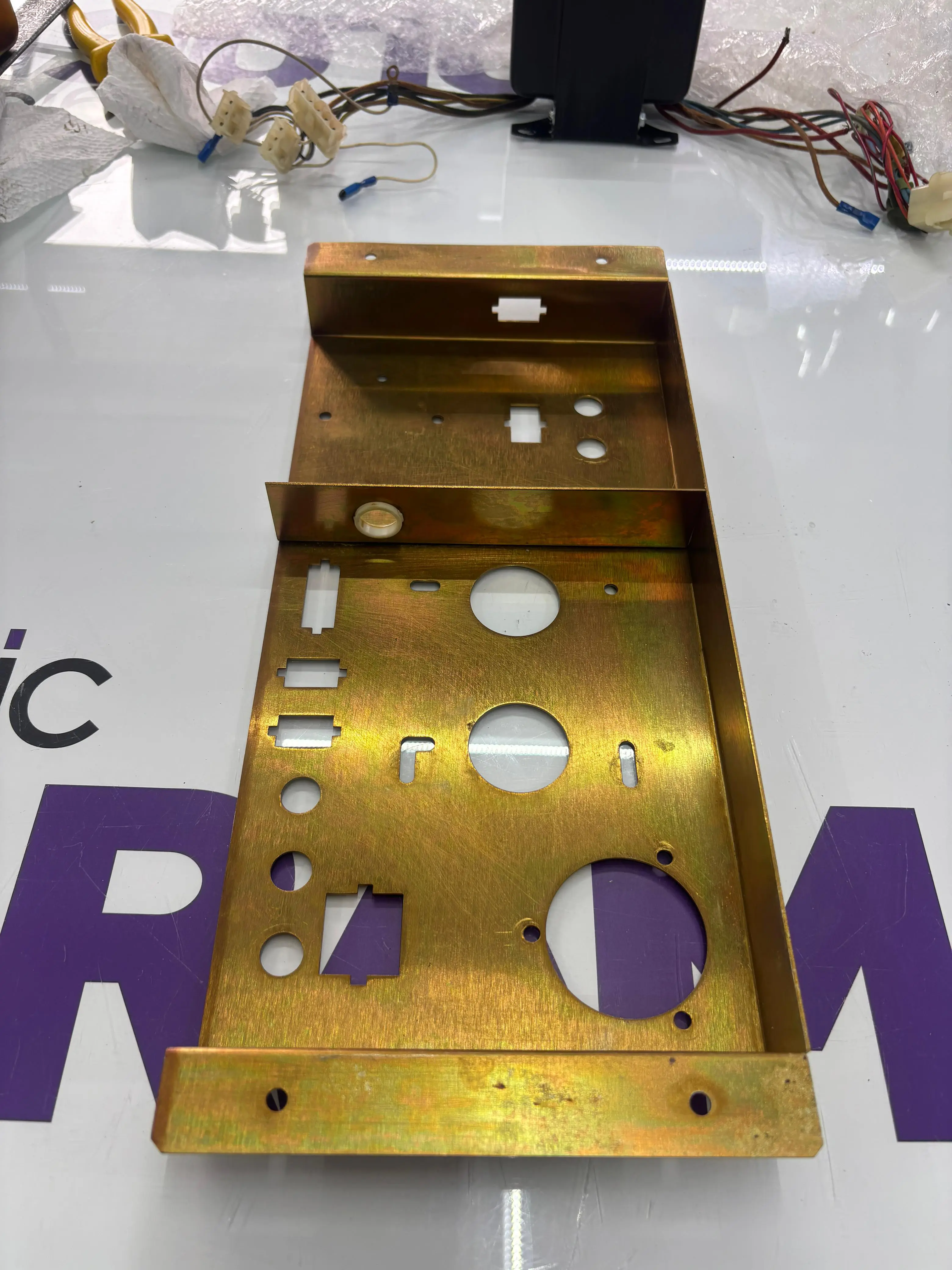

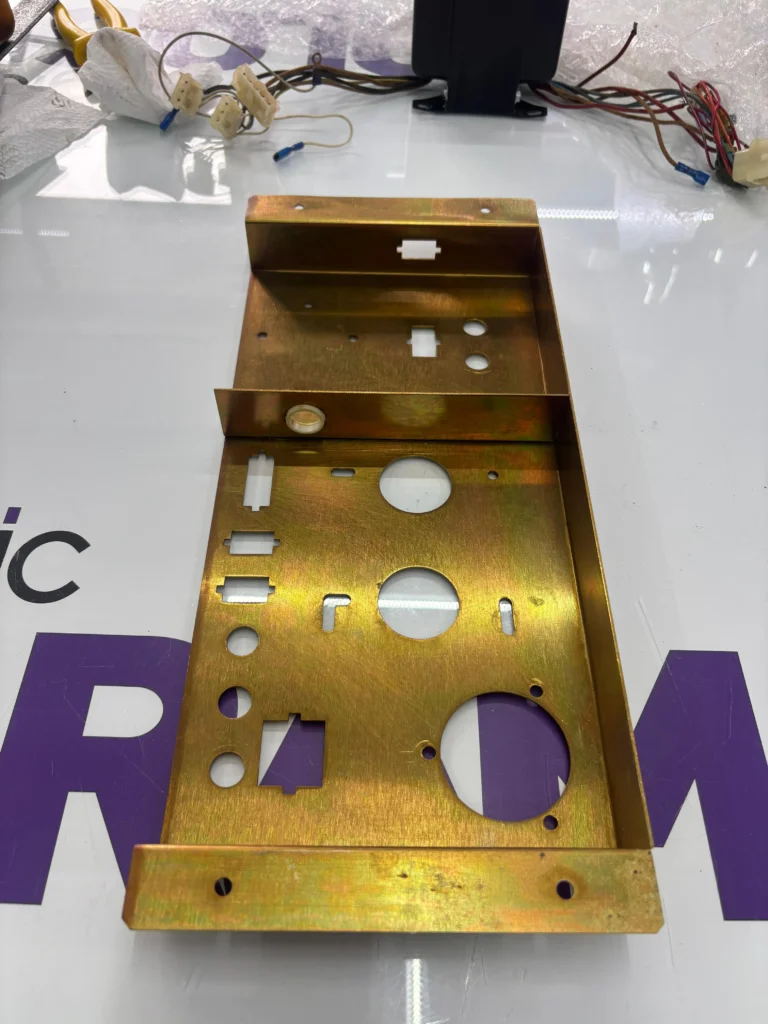

A chapa metálica do conjunto de força ficou excelente:

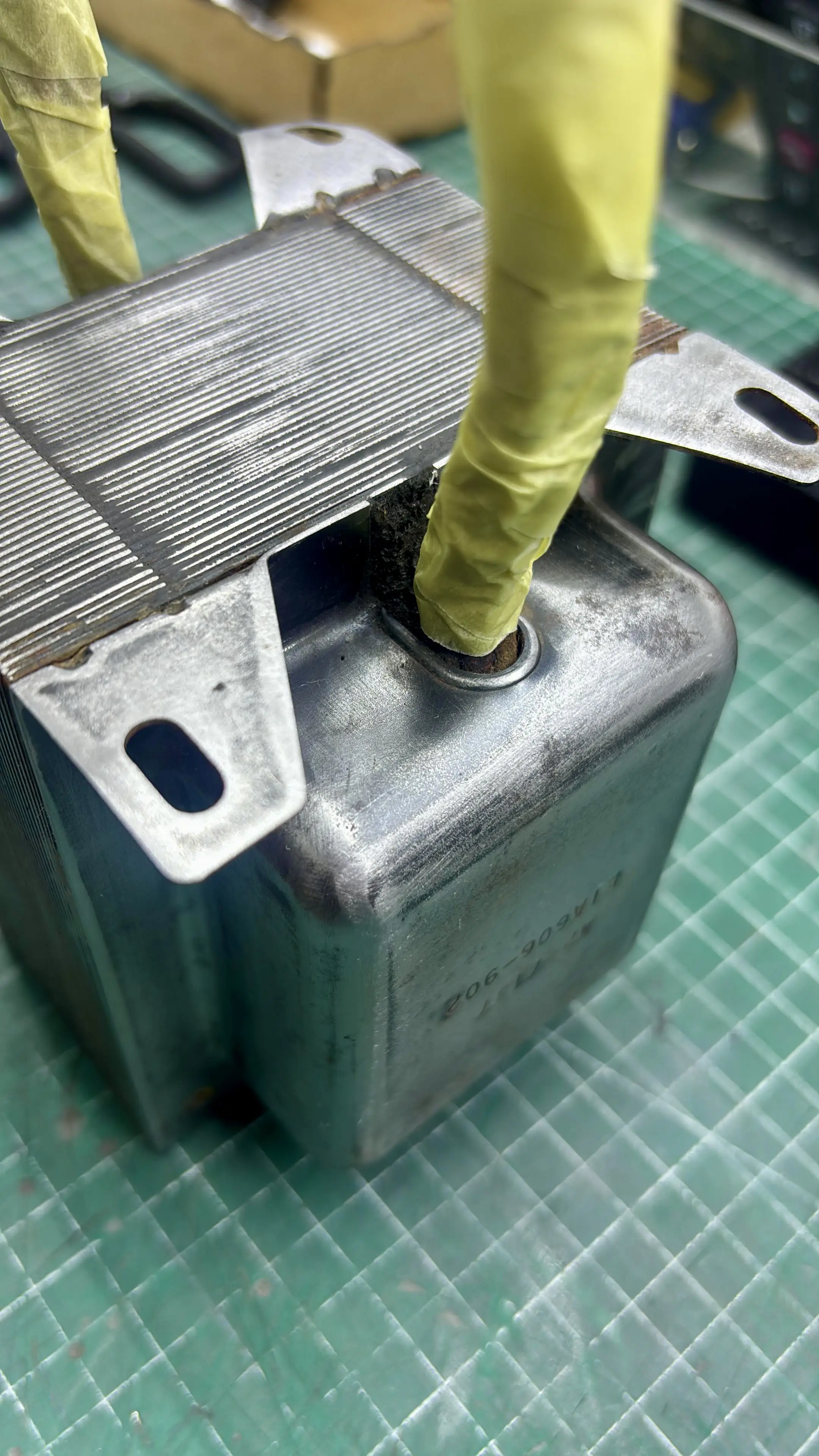

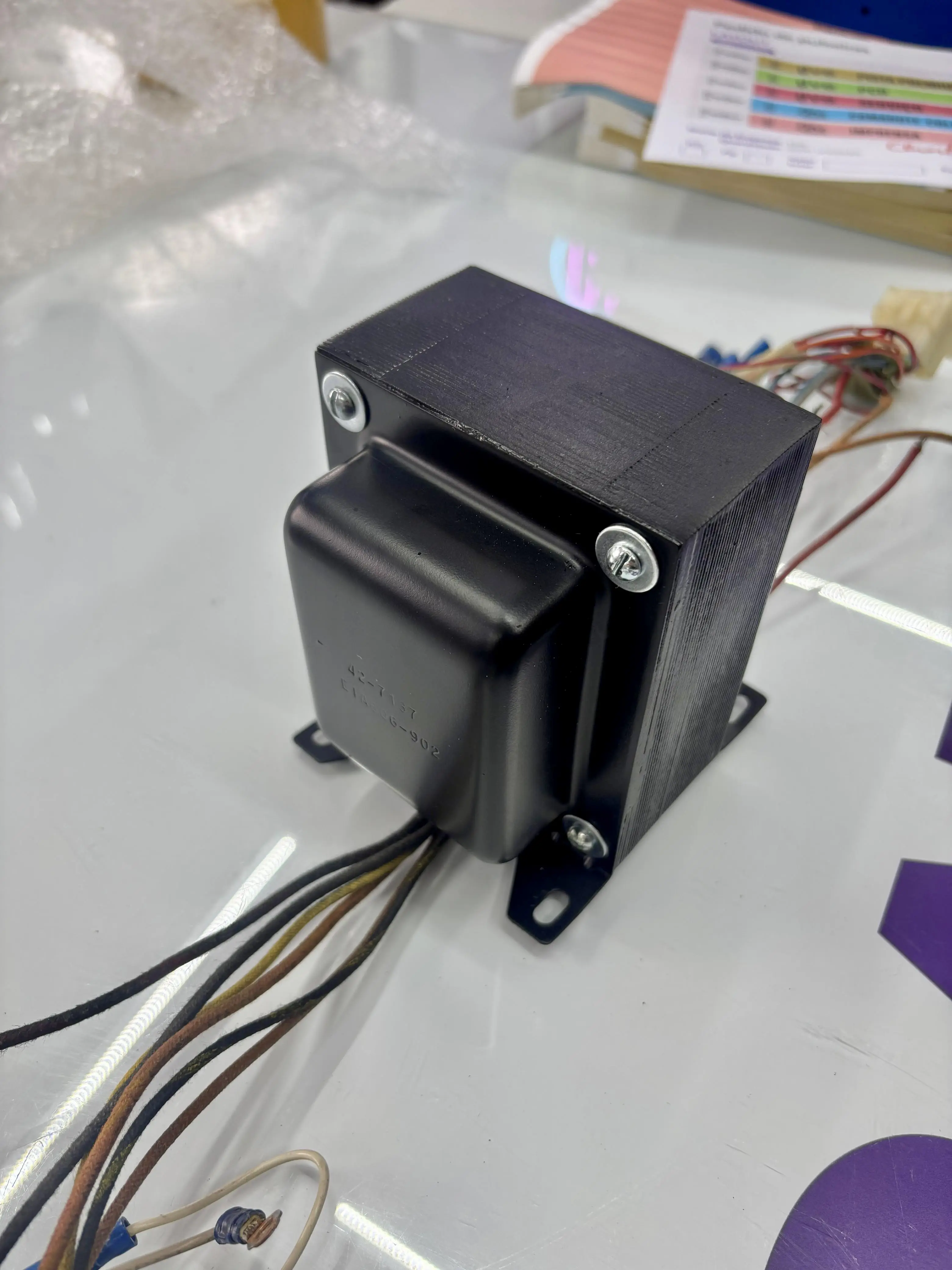

O transformador ficou irreconhecível após um detalhado trabalho de lixamento e pintura feito pelo Paulo, da Magic Hologram.

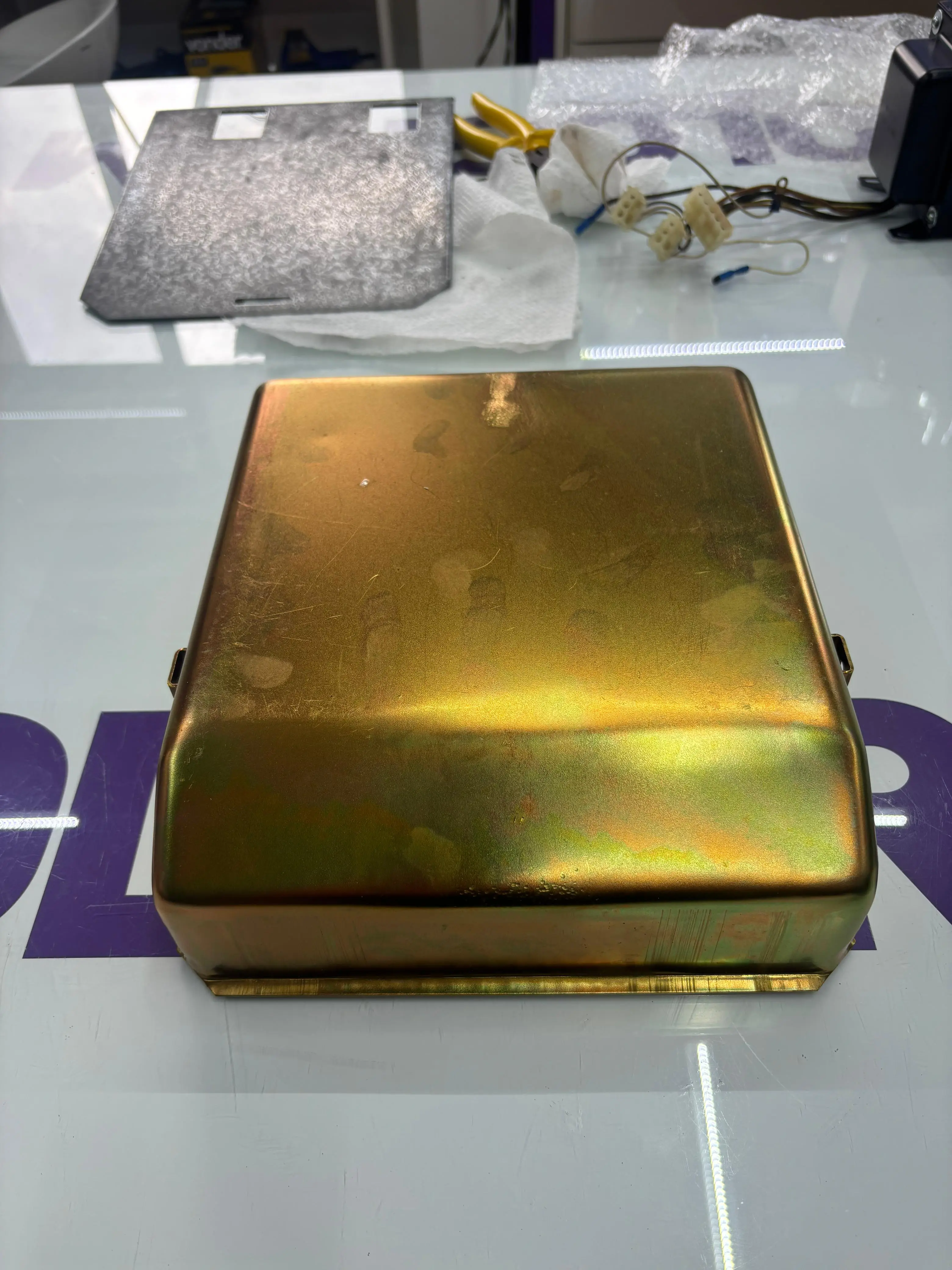

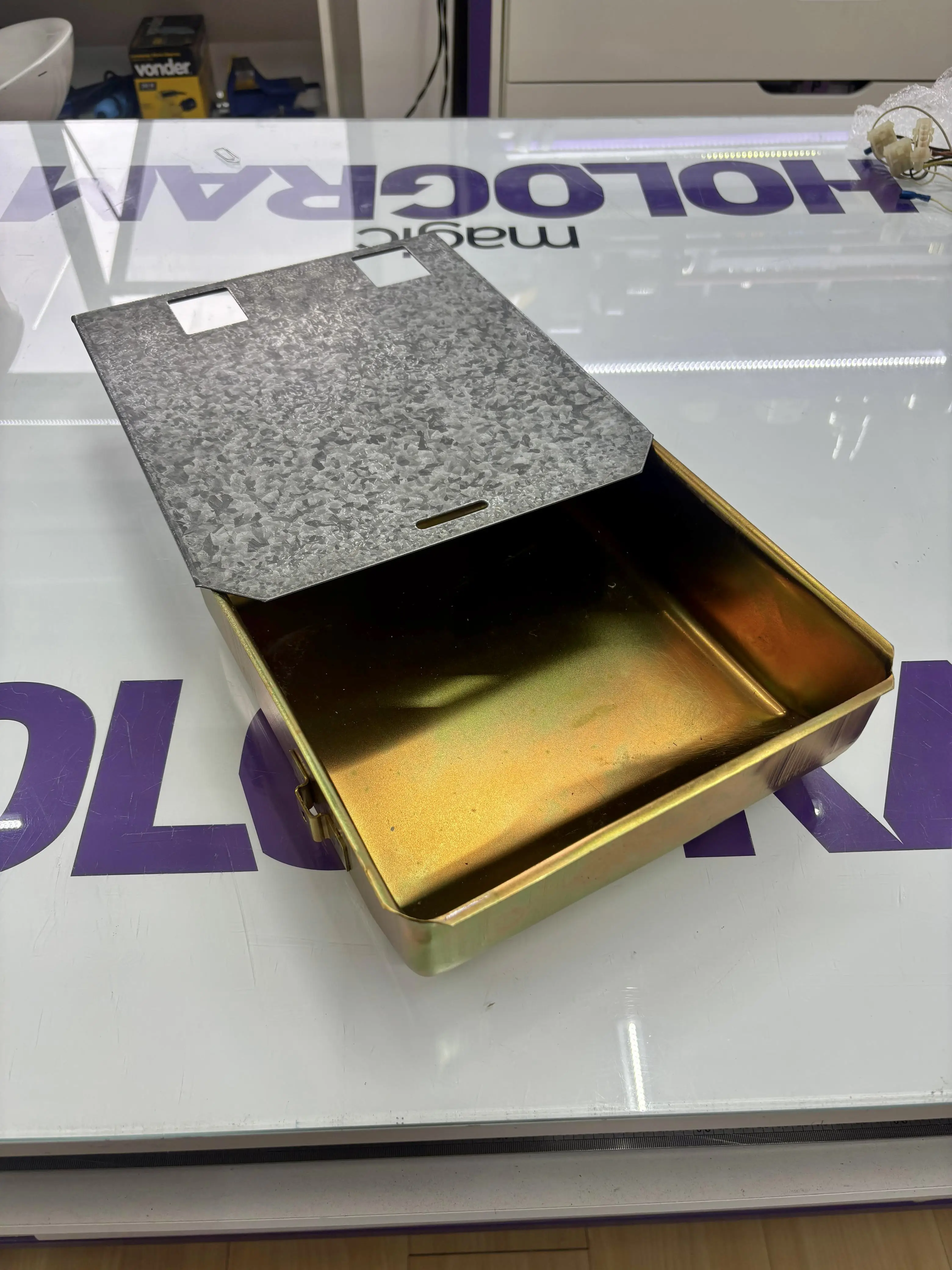

A coin box mudou completamente e ficou surpreendentemente bonita:

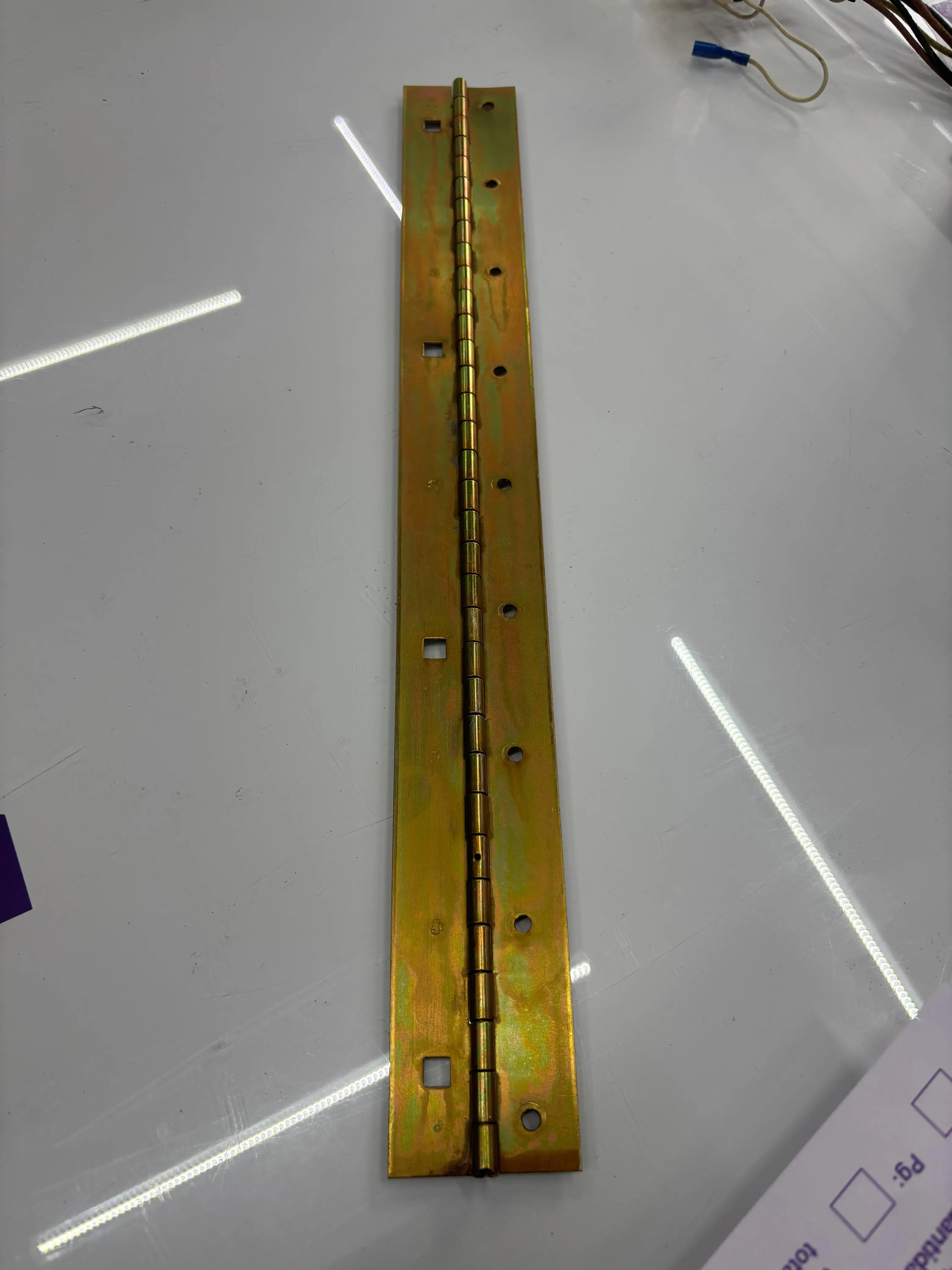

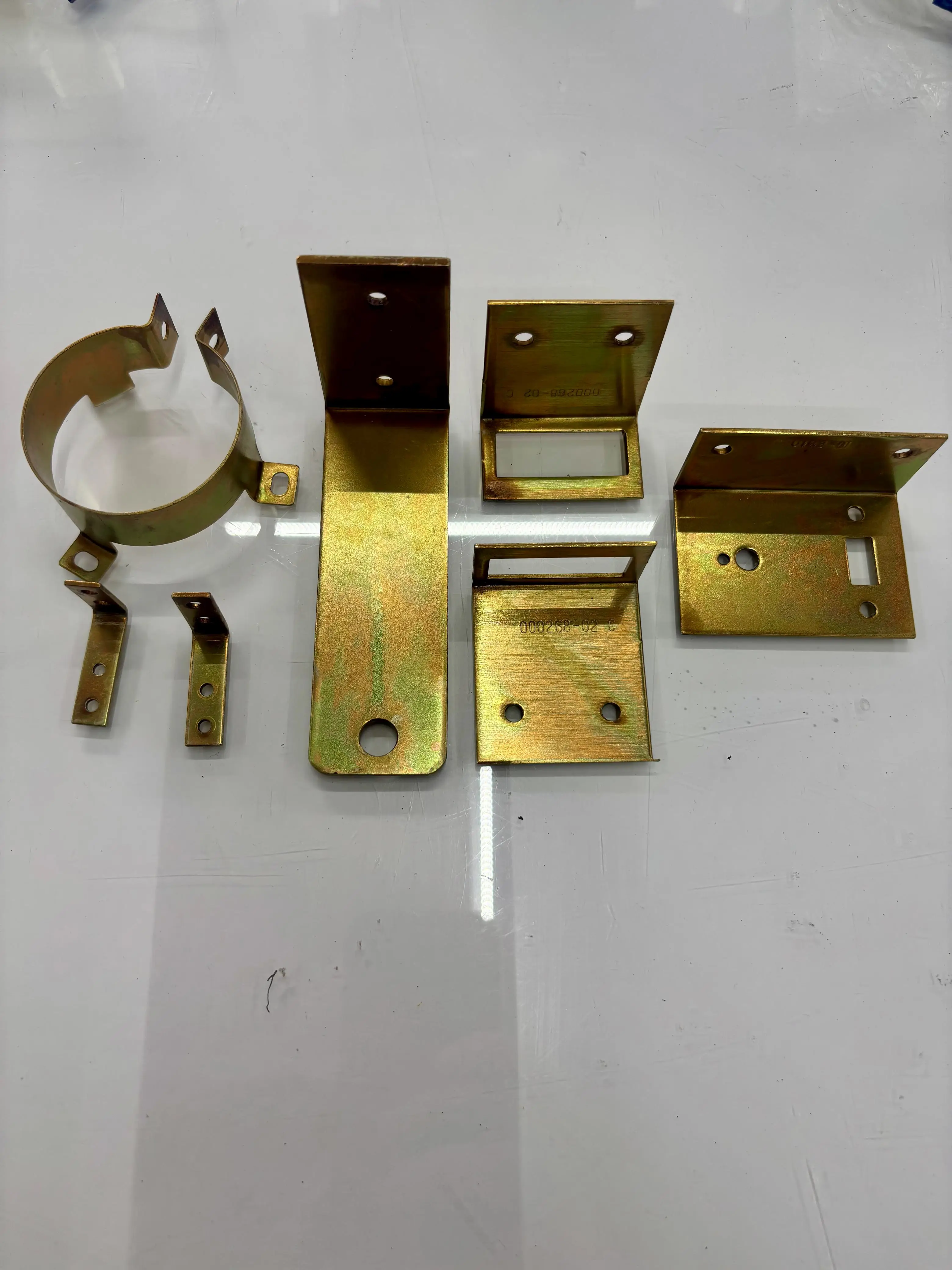

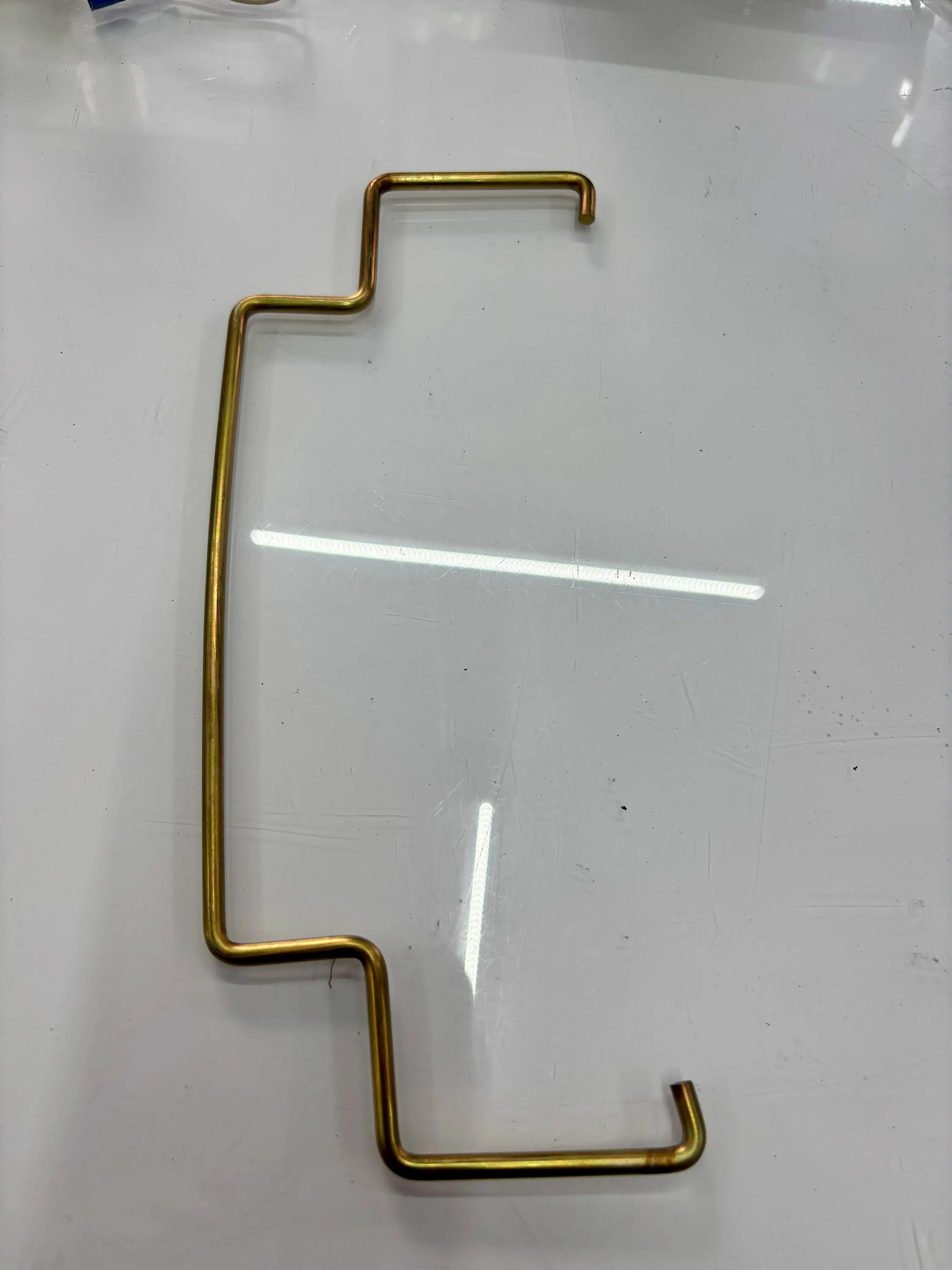

Finalmente, o banho de zinco amarelo se estendeu a todas as peças metálicas, desde a ferragem do painel de controle até barras de suporte diversas – volume, coin box, interlock switches e luz negra, incluindo até mesmo a cinta de suporte do capacitor.
Fotos do Antes e Depois da Recuperação das Peças

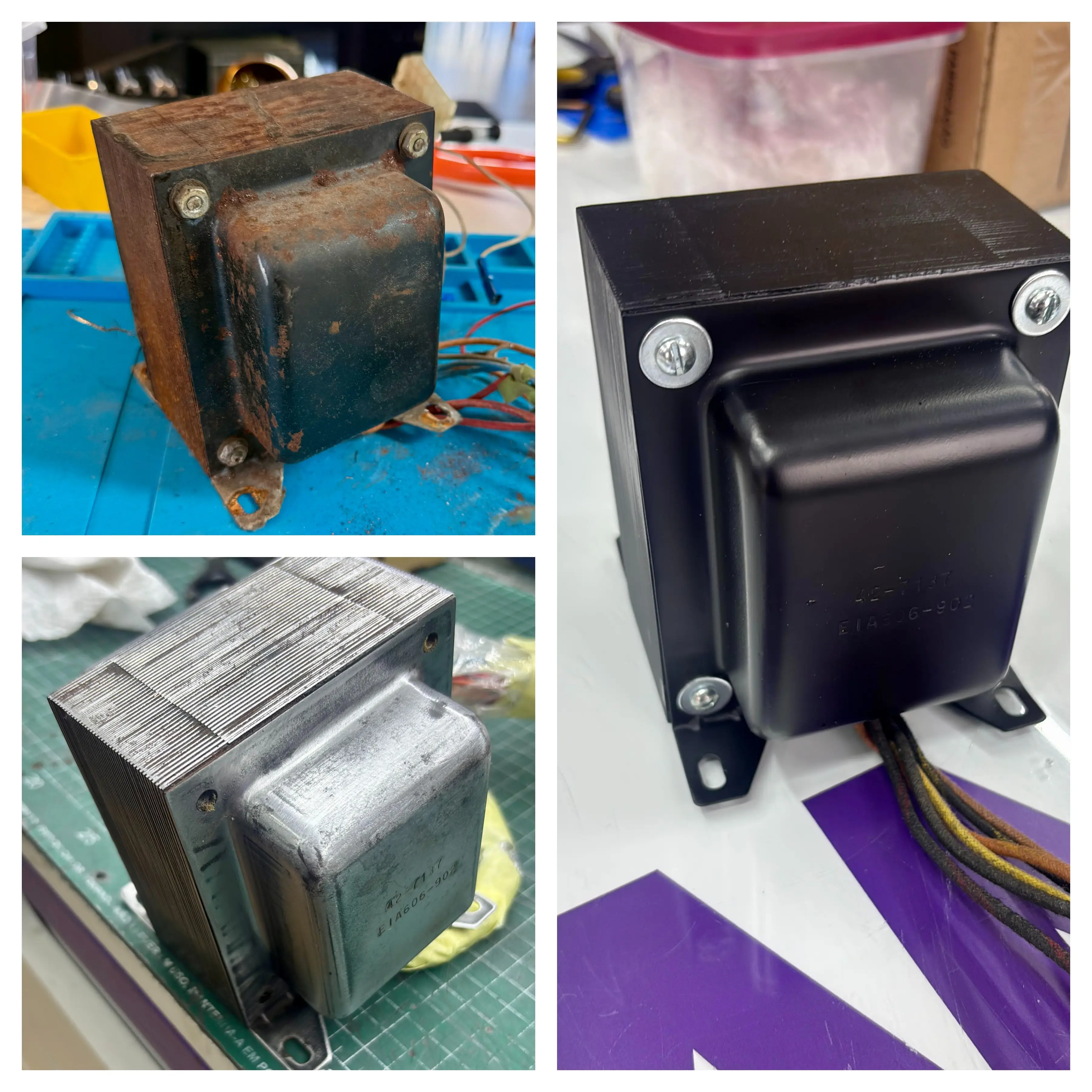

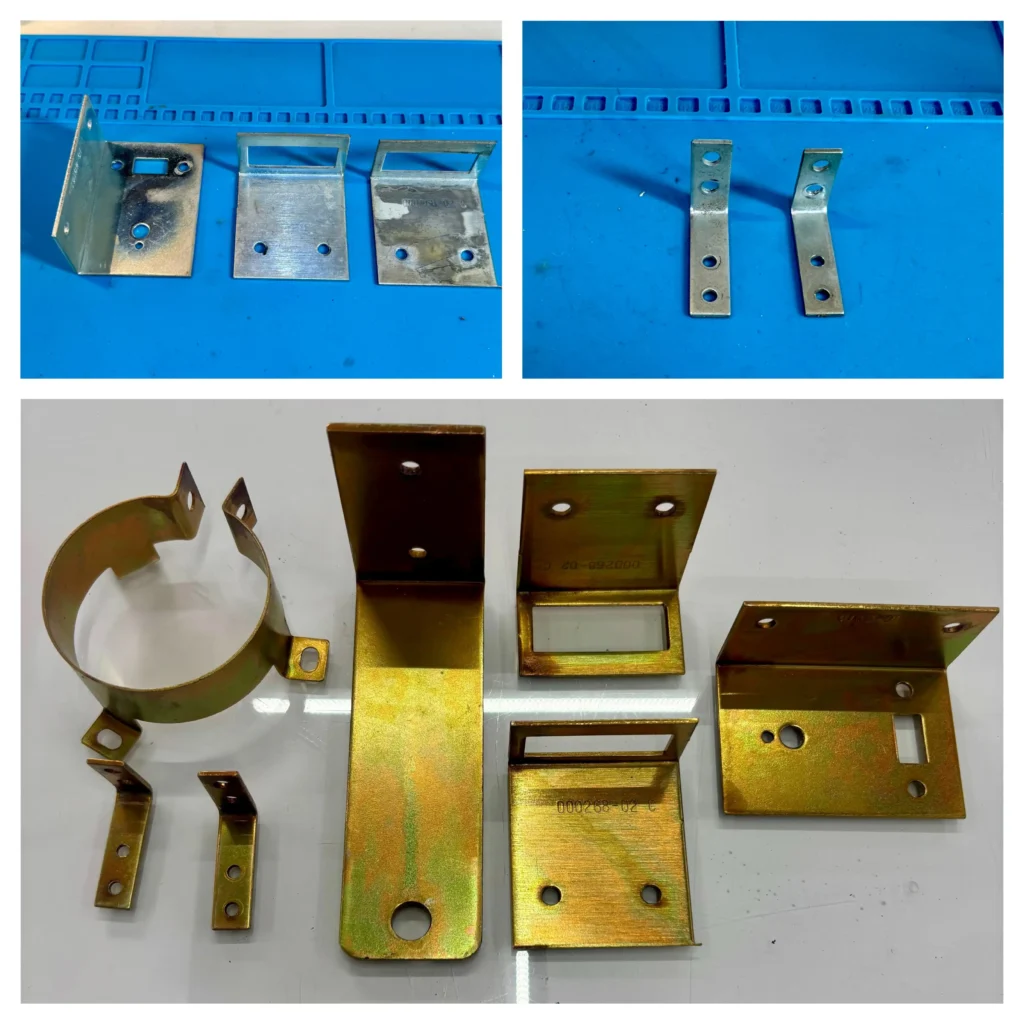

As montagens do antes e depois lado a lado ajudam a entender com clareza a qualidade do serviço de recuperação e banho de zinco a que estas peças foram submetidas, além do lixamento e da pintura com tinta de alta temperatura realizados no transformador:

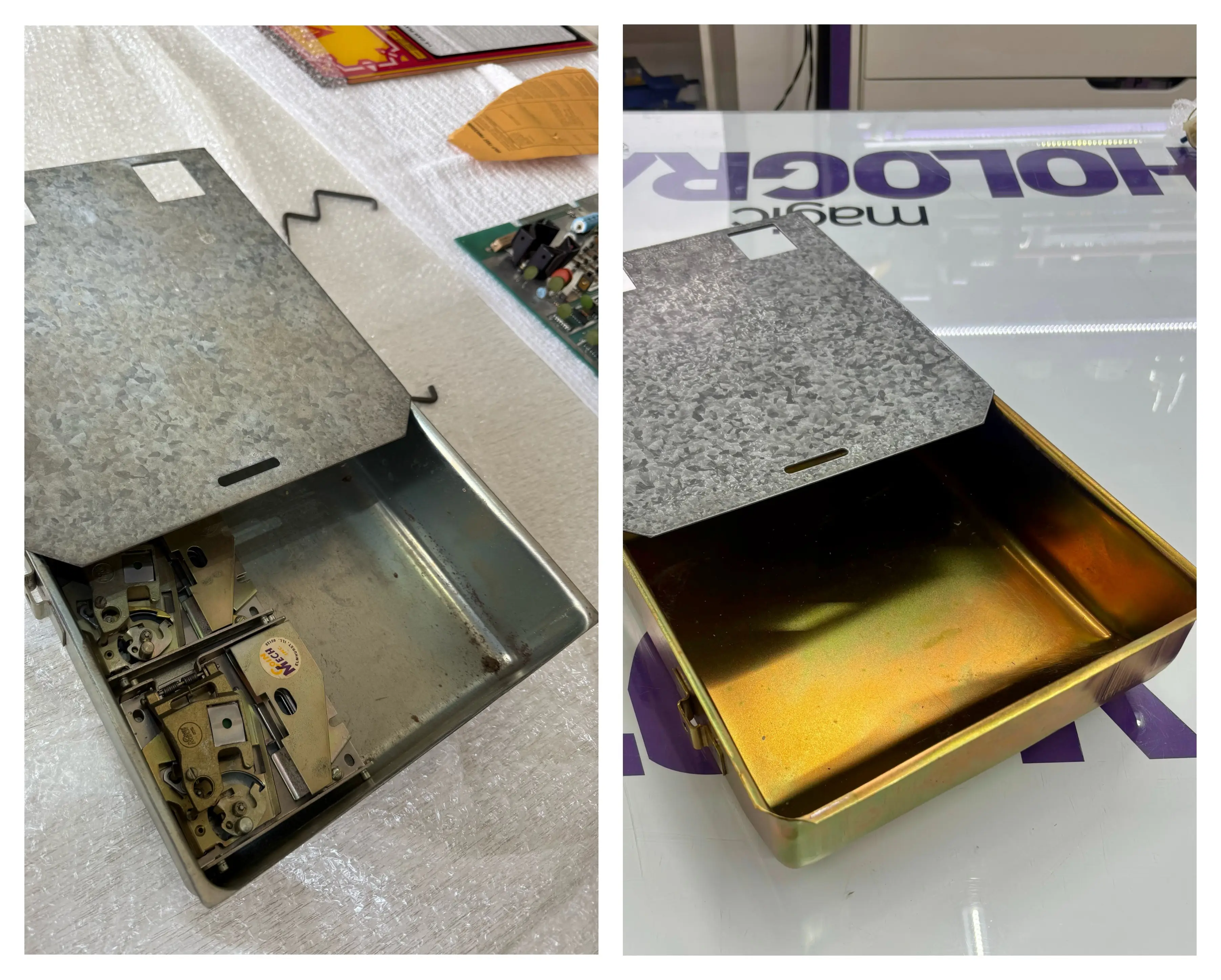

As peças metálicas e a coin box:

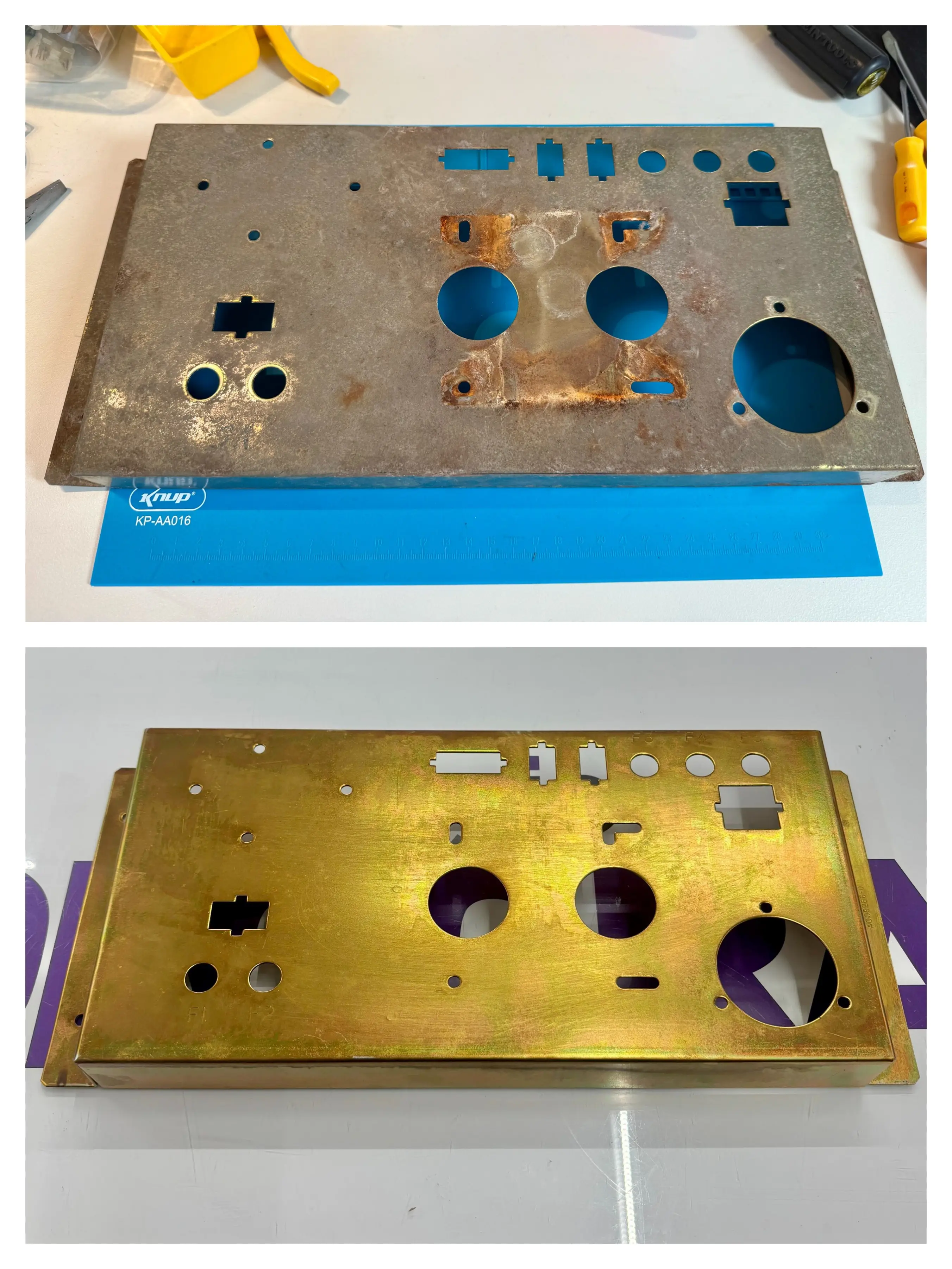

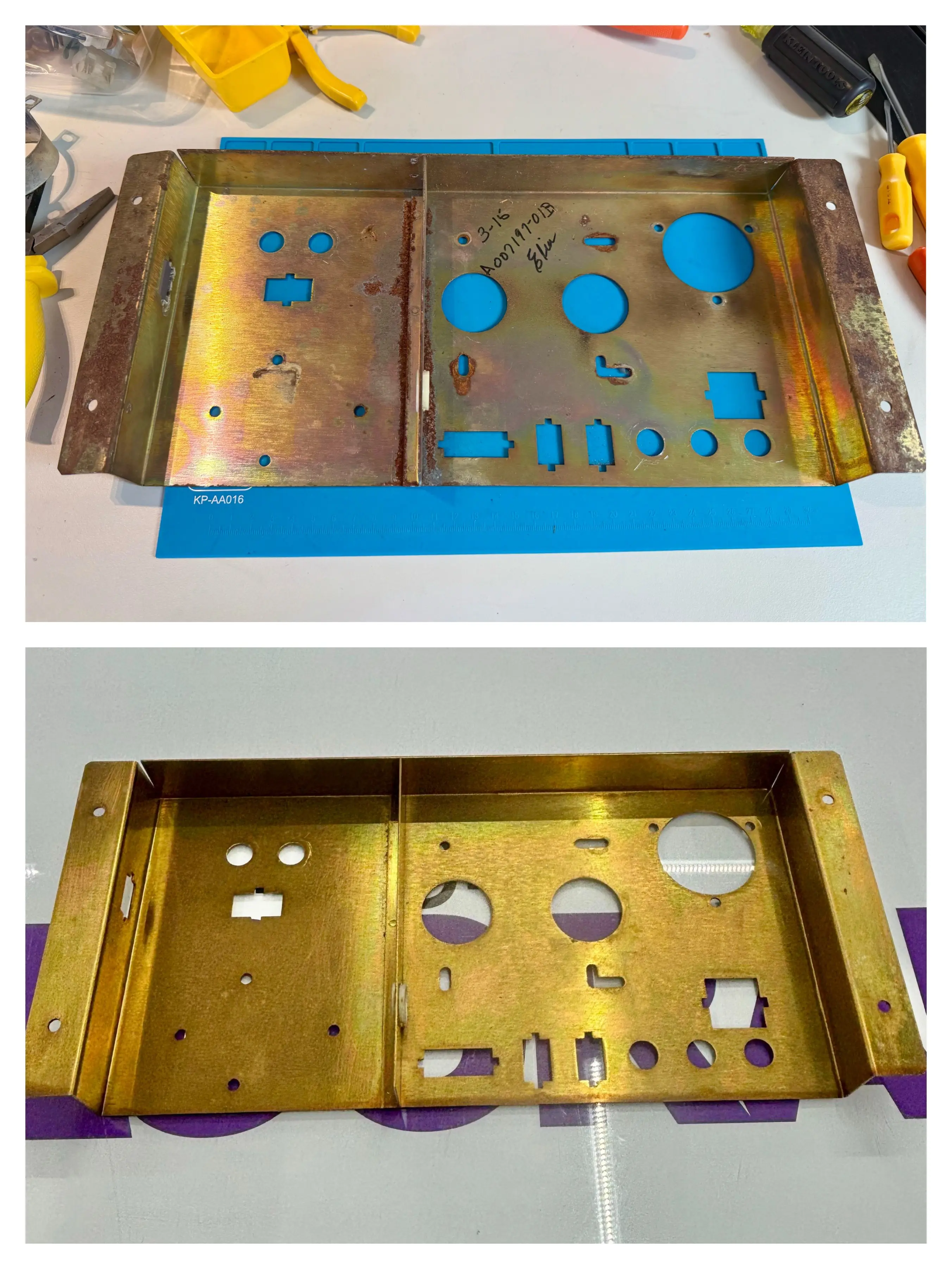

E, finalmente, a minha preferida: a chapa metálica do conjunto de força:
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: A Fantástica História por Trás do Arcade Video Pinball, 01 – Como Consegui um Gabinete de Video Pinball, 02 – Inspeção no Brasil: um Caos Completo, 03 – Reparo e Testes no Conjunto de Força, 04 – Testando o Monitor e a PCB, 05 – Reparo Simultâneo do Monitor e da PCB, 06 – Colocação de Pezinhos e Funcionamento do Marquee, 07 – Testes de Luz Negra e Limpeza do Espelho, 08 – Limpeza, Testes e Gameplay!, 09 – Desmontagem do Gabinete e 10 – Desmontagem do Painel de Controle.
O próximo post é o 12 – O Peculiar Processo de Lavagem do Chicote.
