Video Pinball #09: Desmontagem do Gabinete

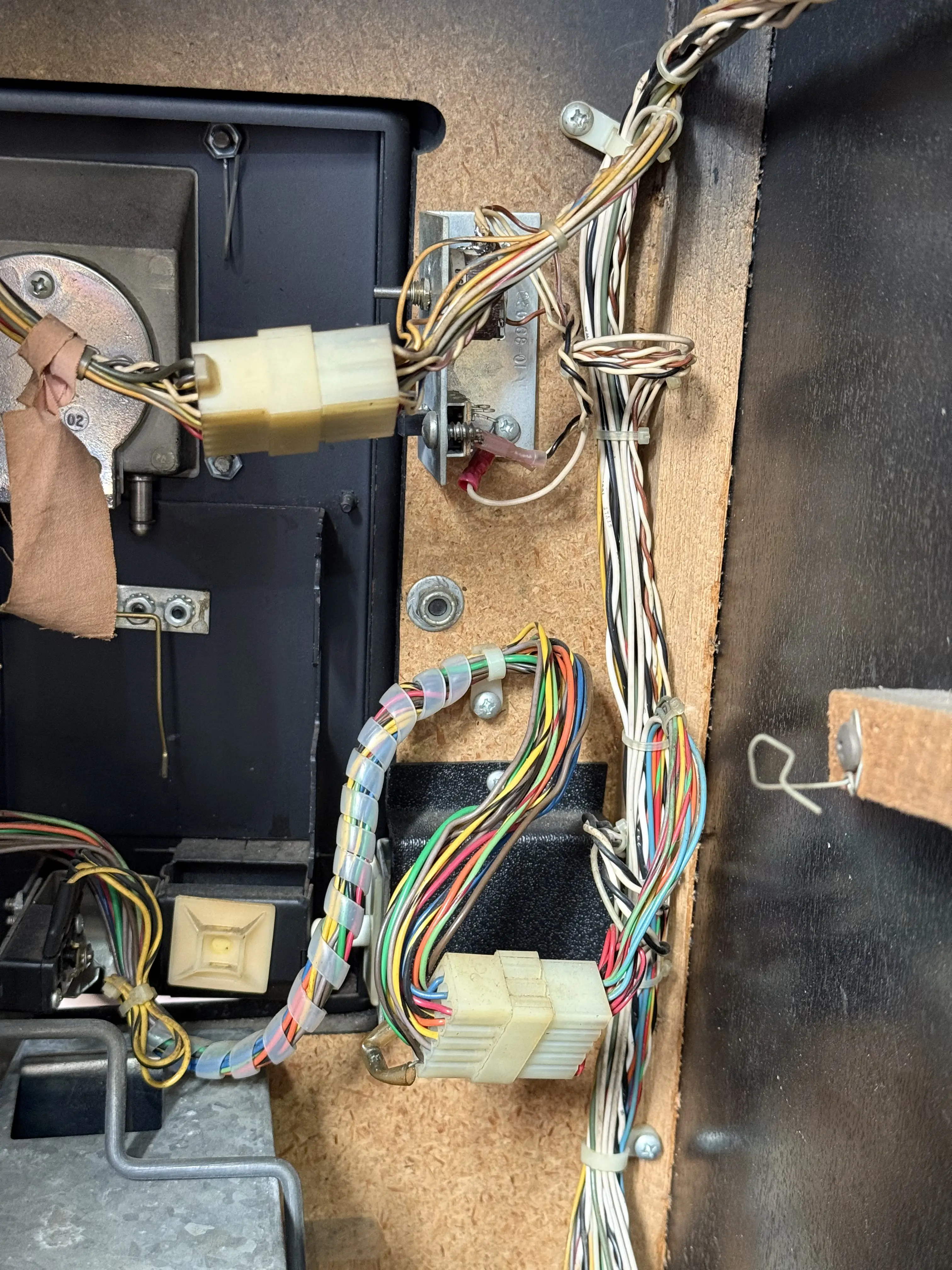

Apesar de eu já ter desmontado vários gabinetes de arcade, incluindo Super Breakout, Asteroids Deluxe, Star Trek e Tapper, entre outros, o gabinete do Video Pinball aparentava ter um nível a mais de complexidade, a começar pelo harness, com diversas ramificações e um volume maior do que os chicotes tradicionais. Por este motivo, a documentação fotográfica é essencial.

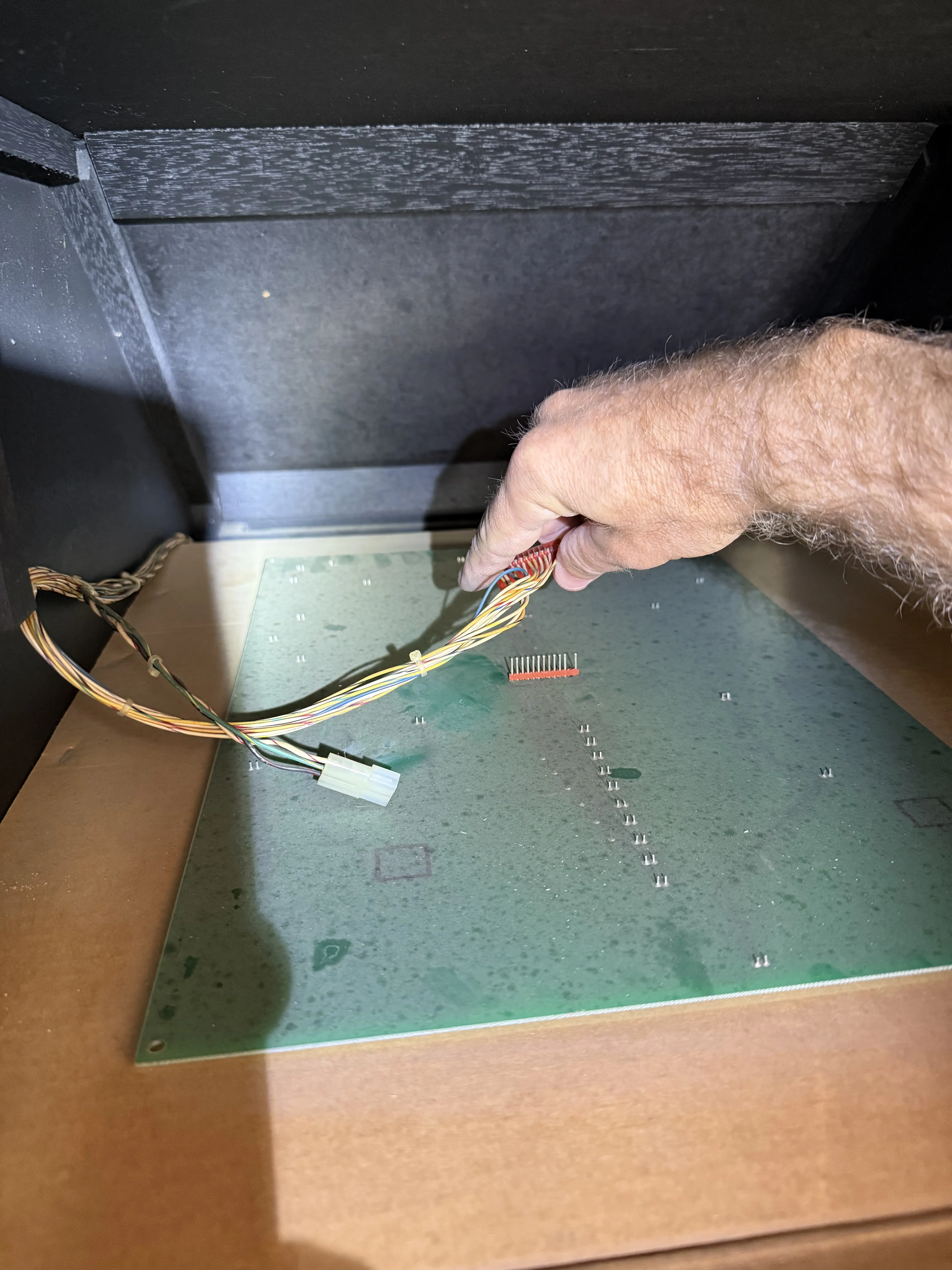

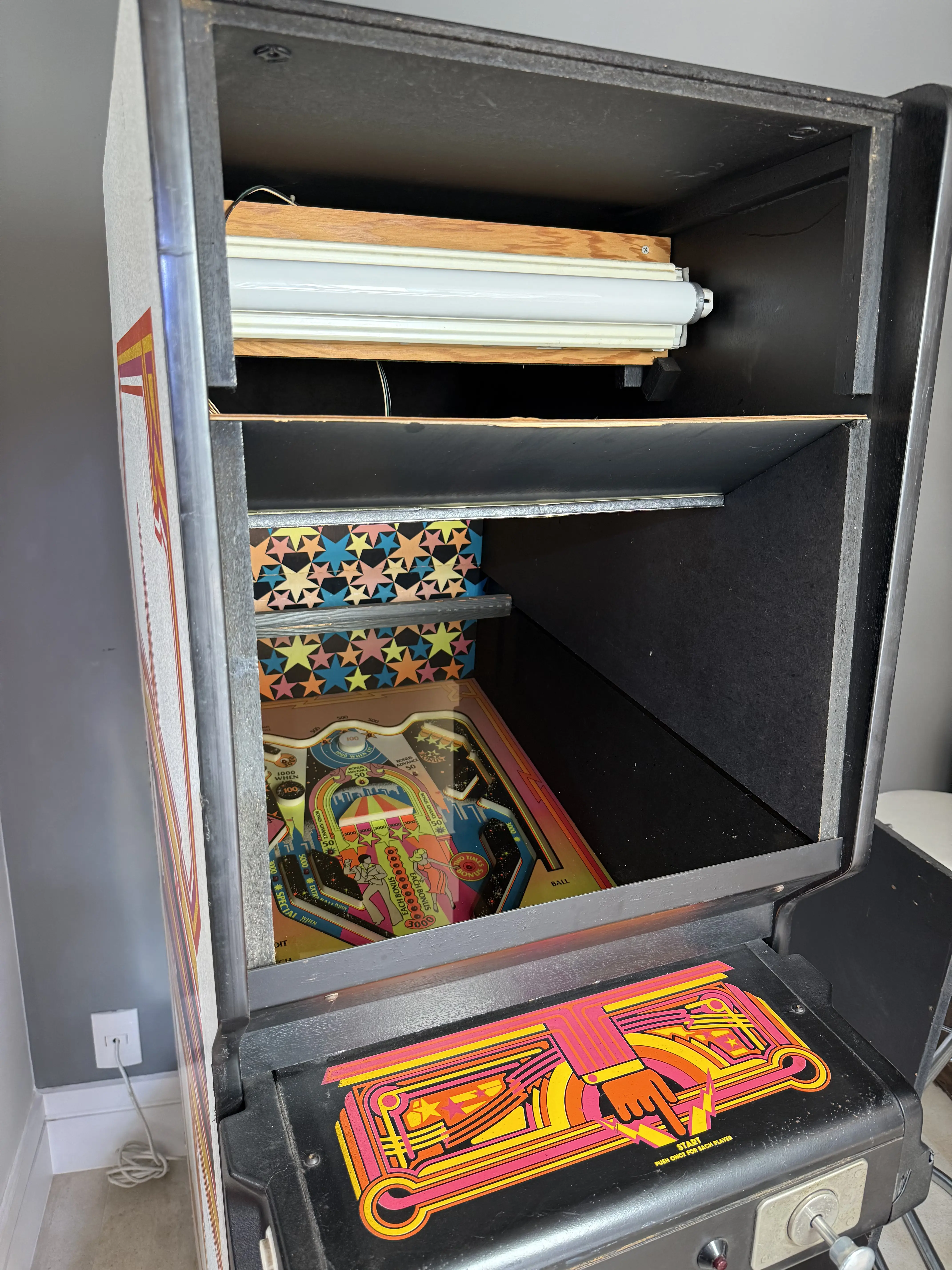

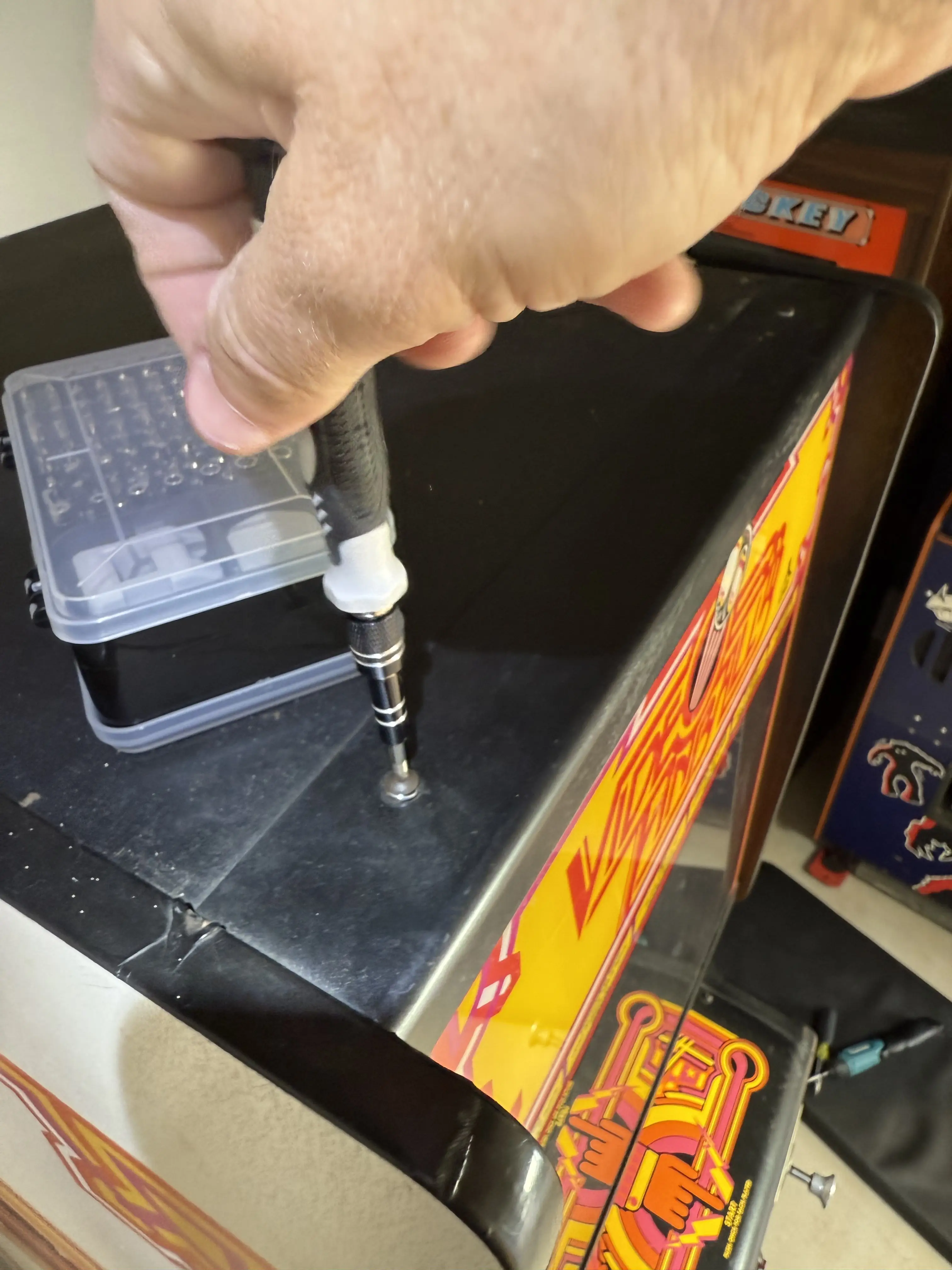

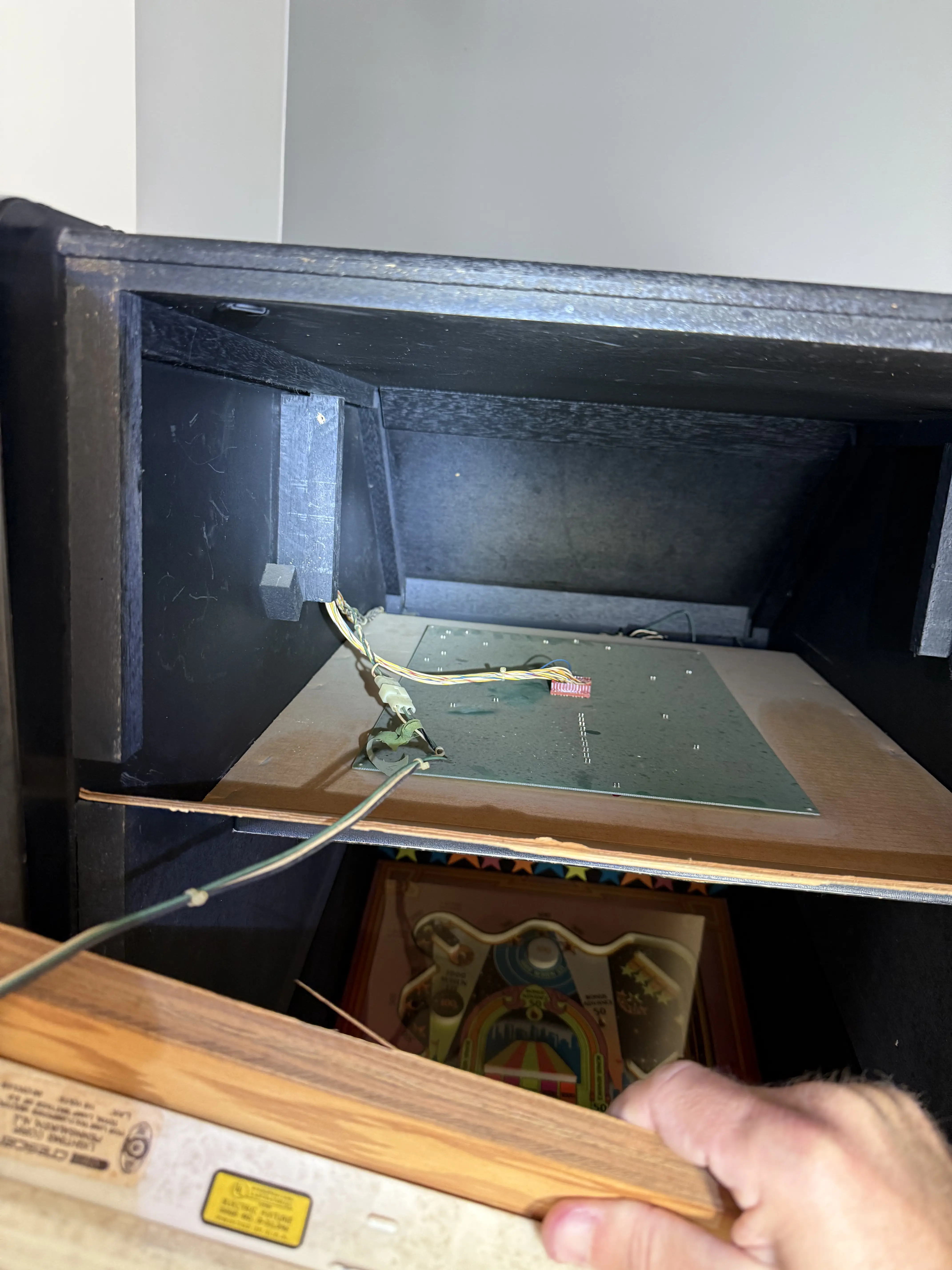

Outros componentes incluem o playfield e a placa de LEDs. Ao desmontar o marquee, eu inspecionei cuidadosamente estes elementos. A placa aparentava estar colada ao papelão do playfield, que, por sua vez, se encontrava grampeado ao gabinete de madeira. Isso já seria um ponto negativo na decisão de desmontar esta peça, uma vez que alguns danos podem ser irreversíveis.

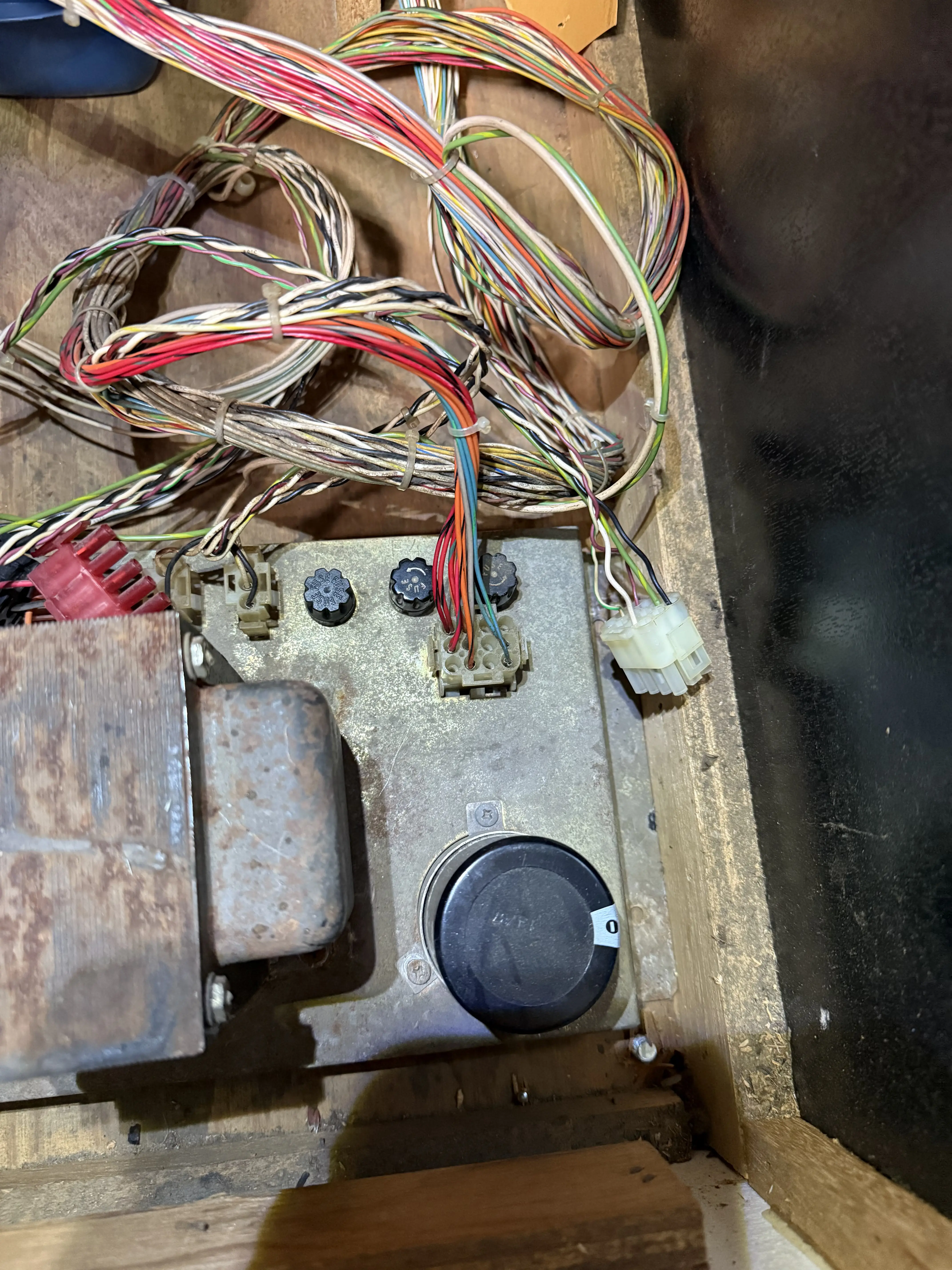

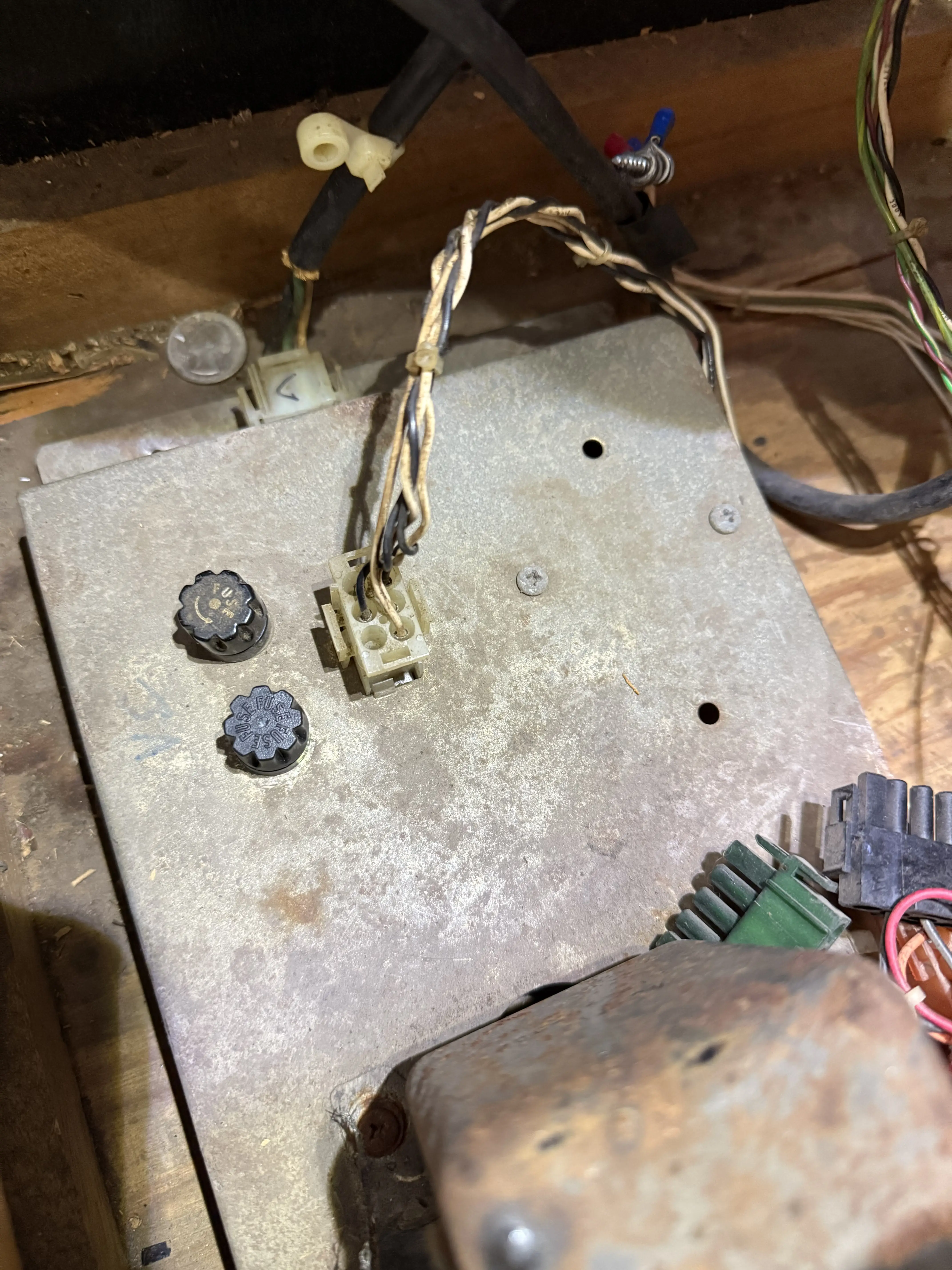

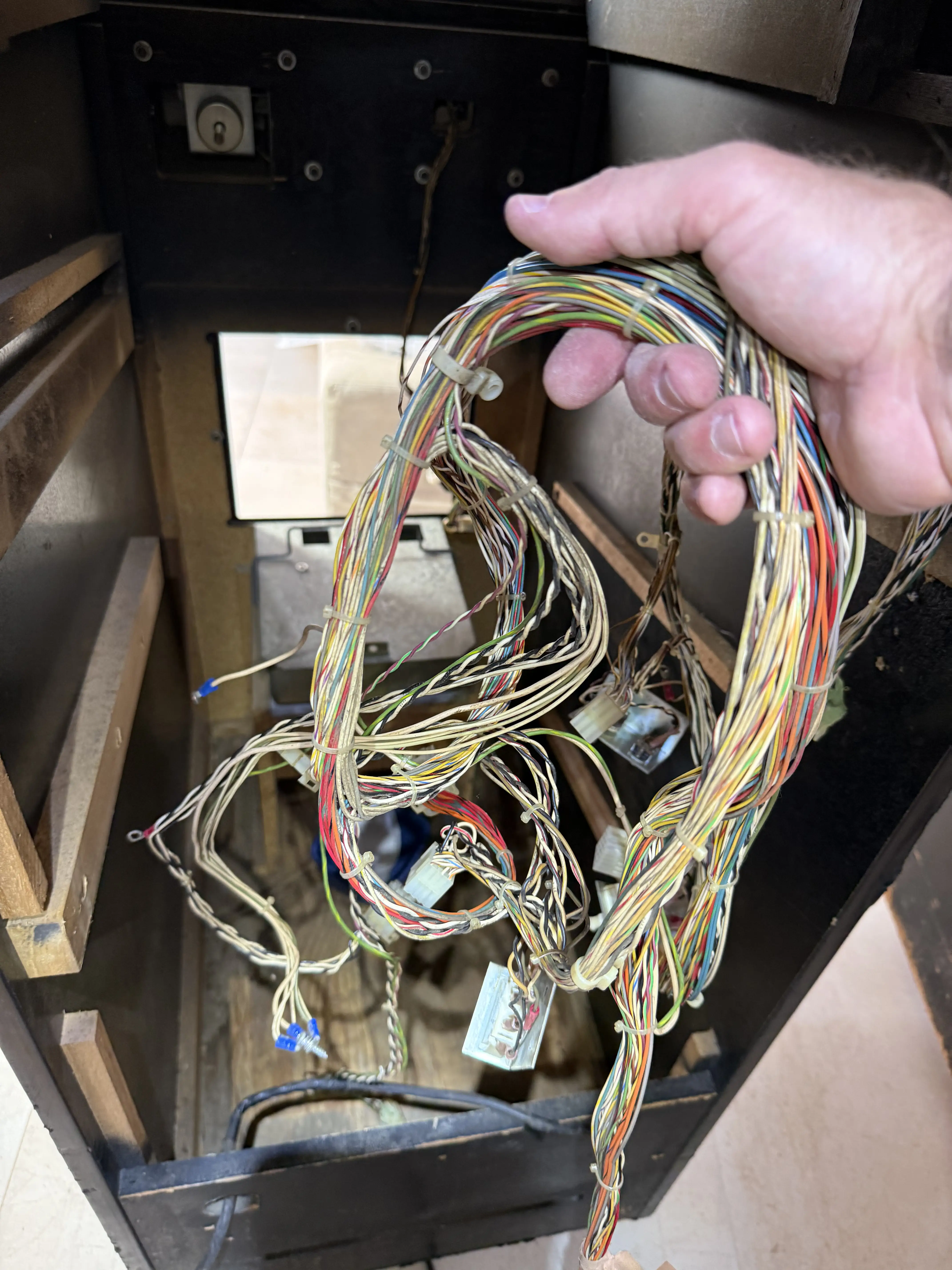

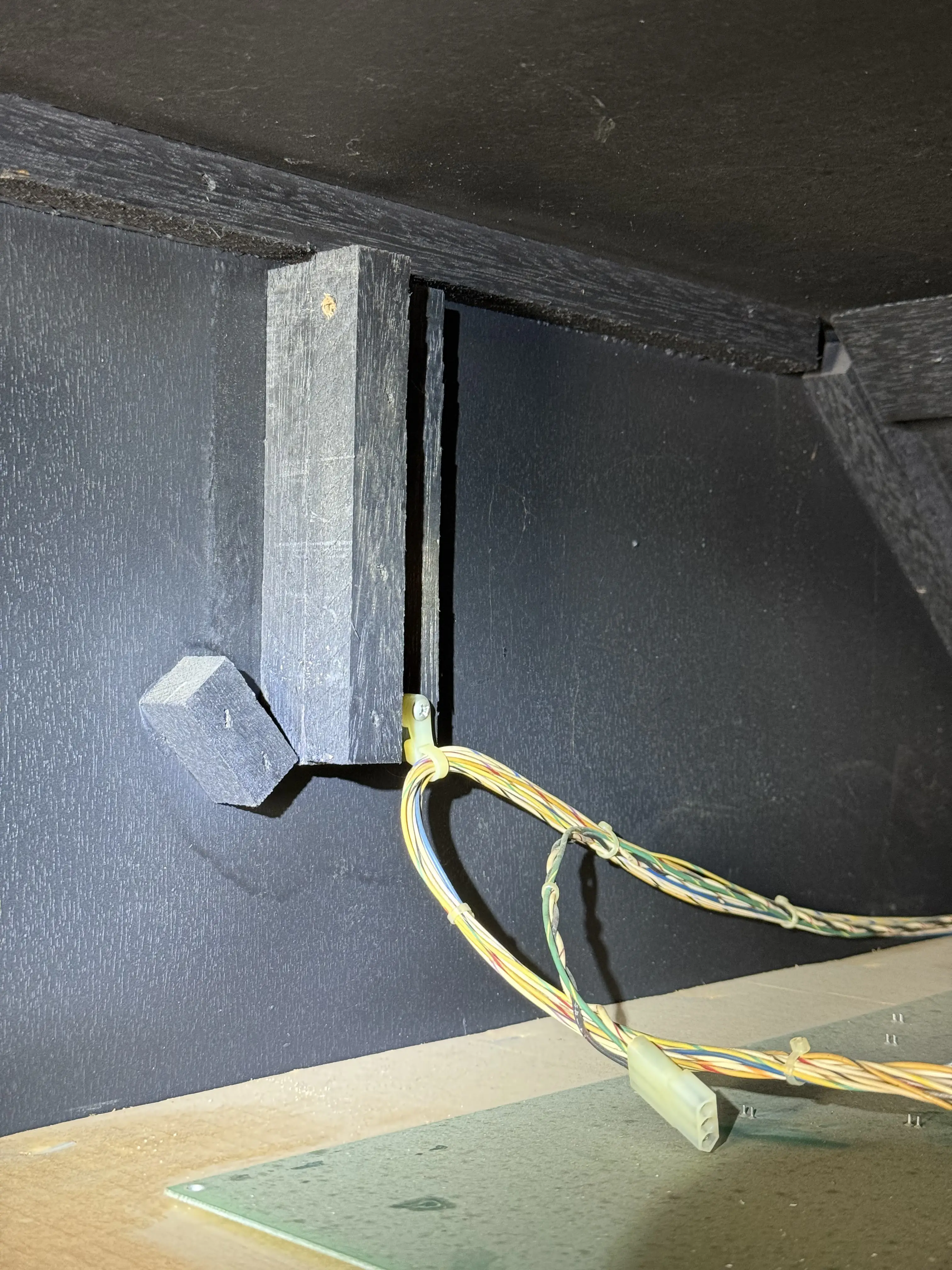

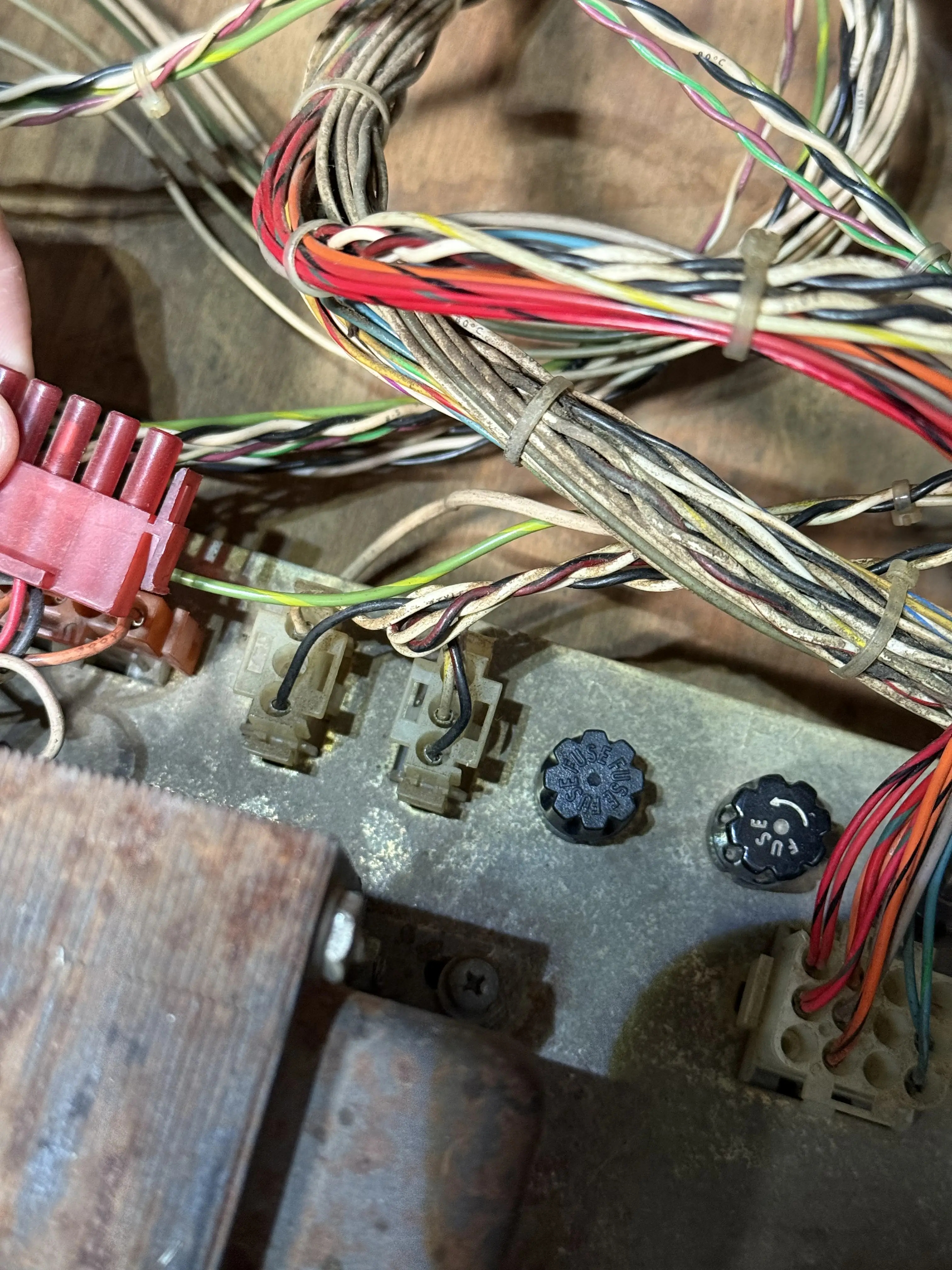

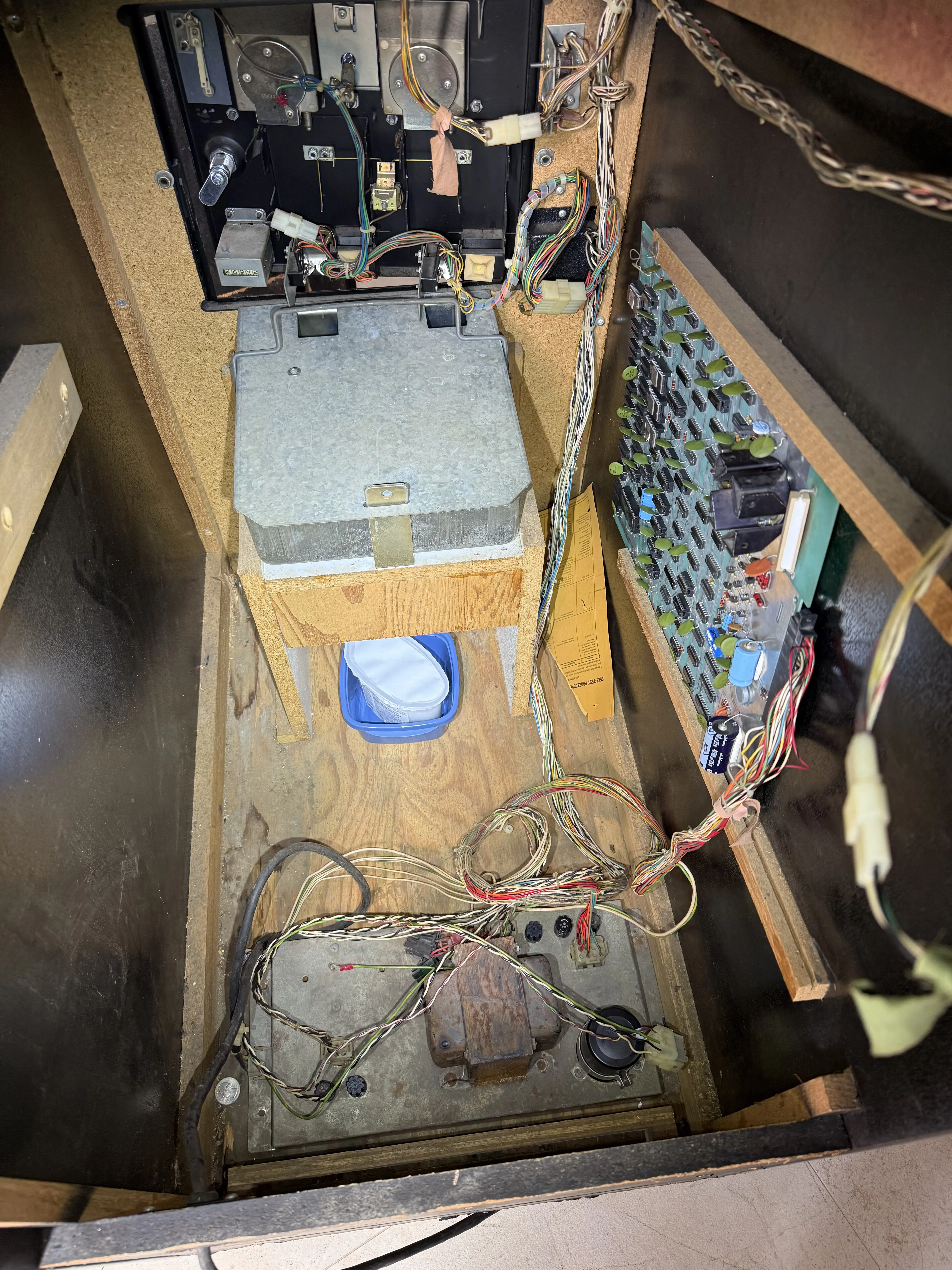

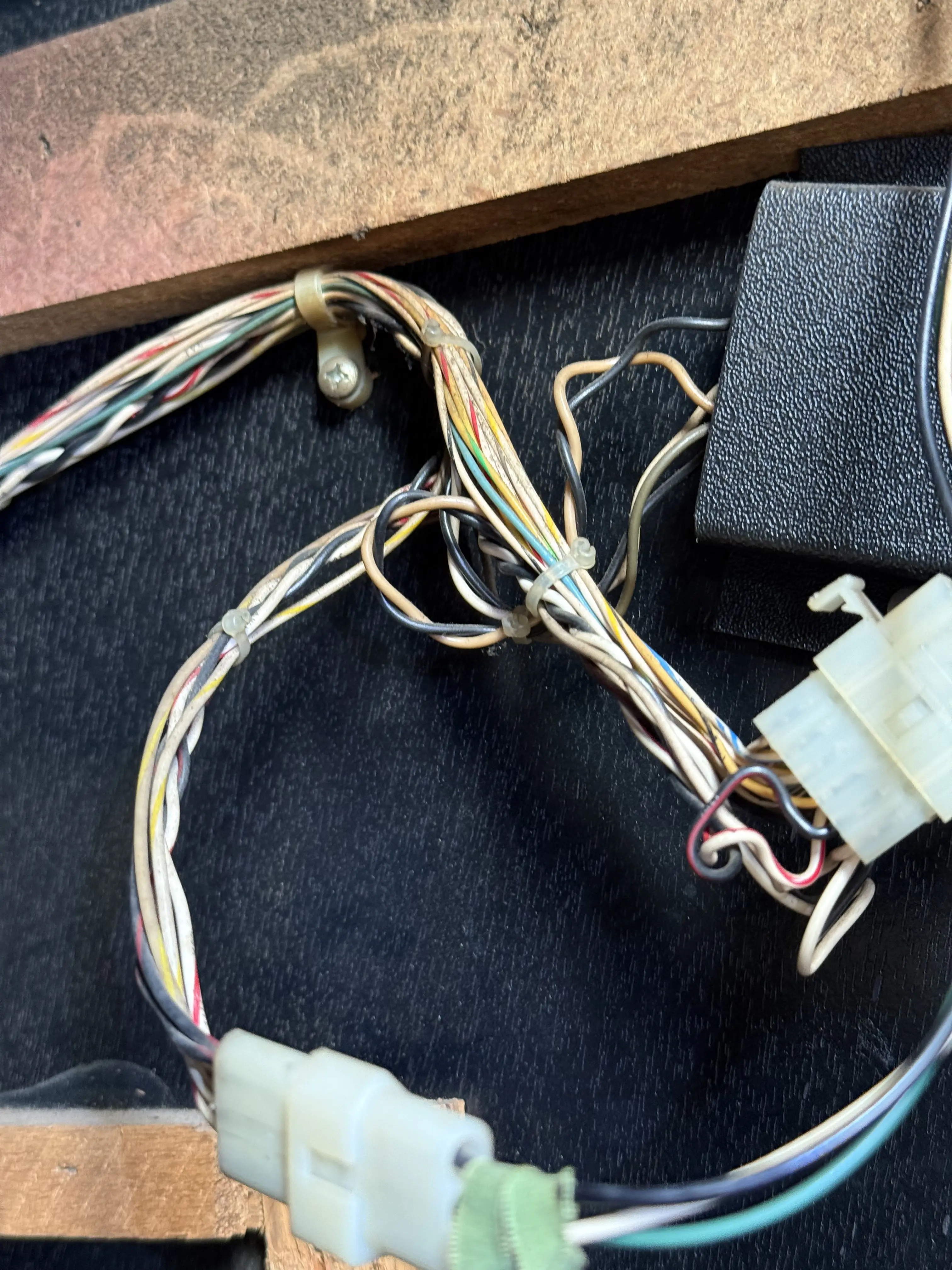

Após retirar o chicote, ou harness, do gabinete do Video Pinball, sobrou bastante espaço, o que tornou mais cômodo o processo de desmontagem. O chicote estava bastante sujo, com poeira que certamente passou décadas se acumulando entre os fios.

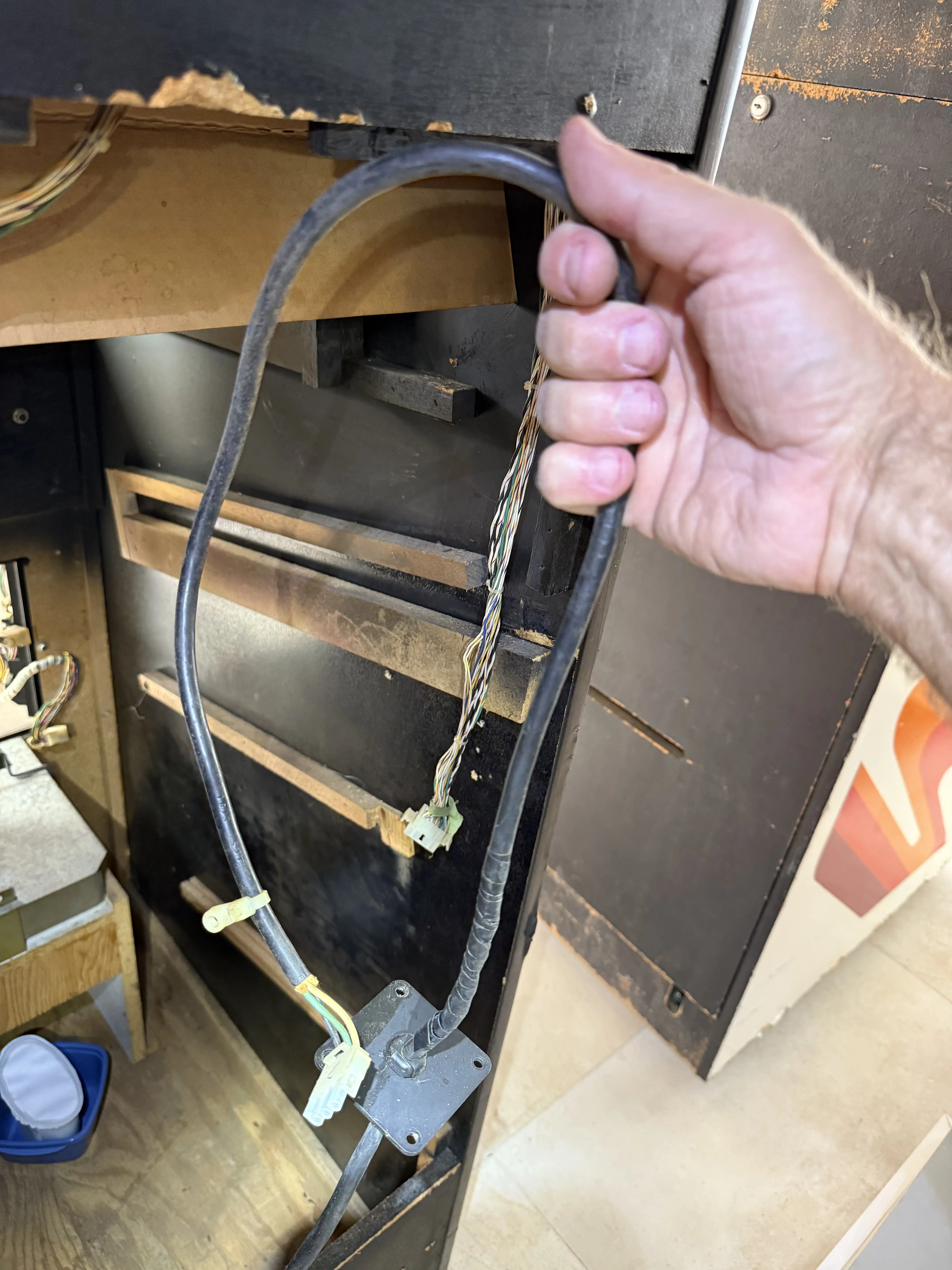

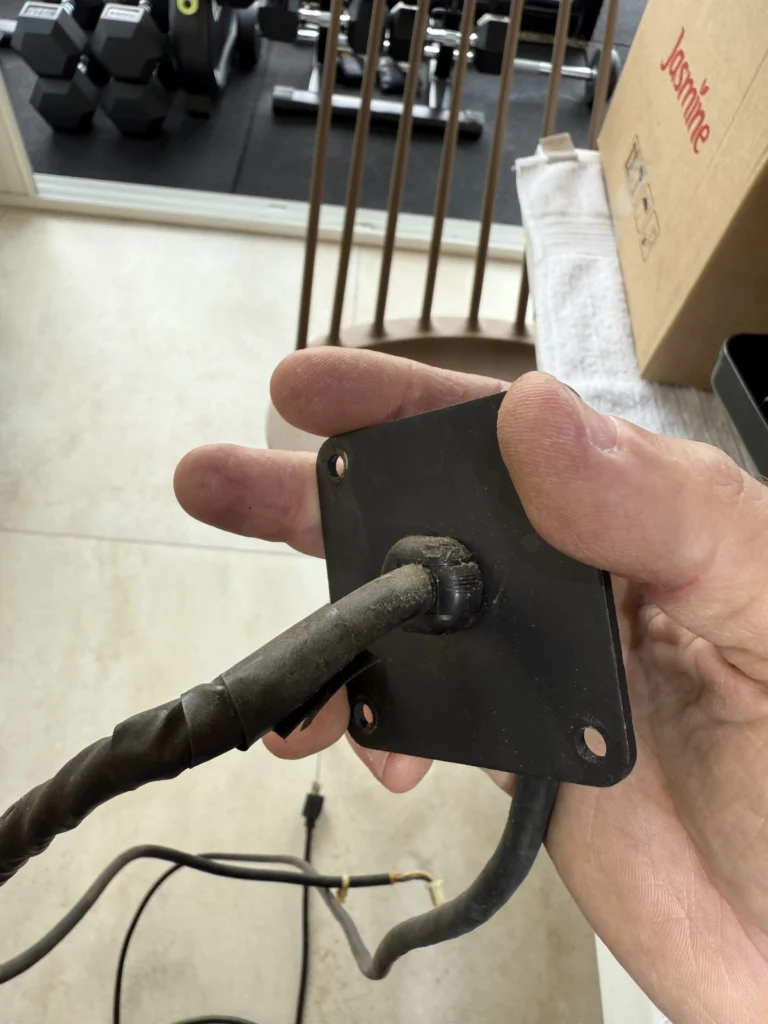

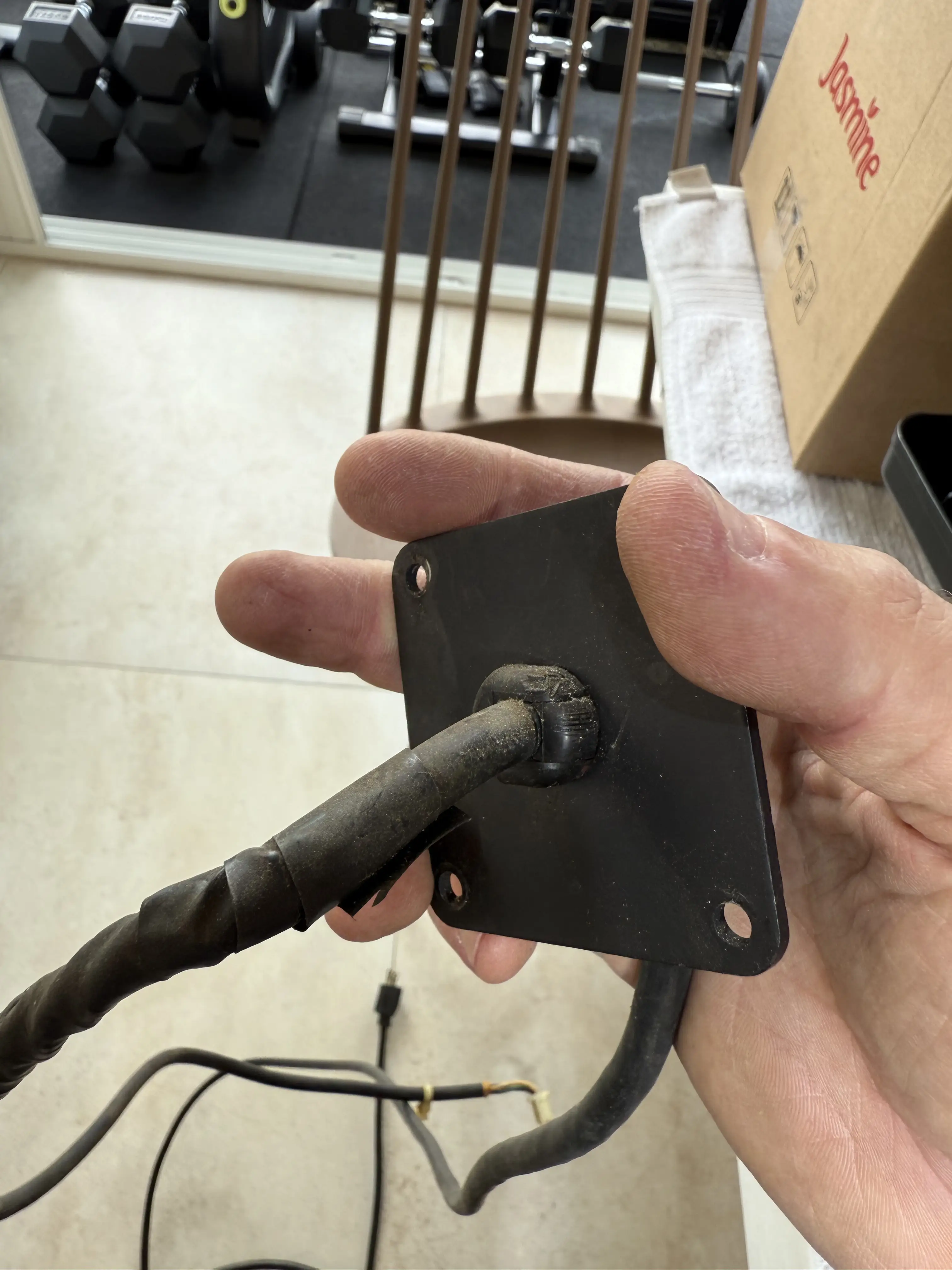

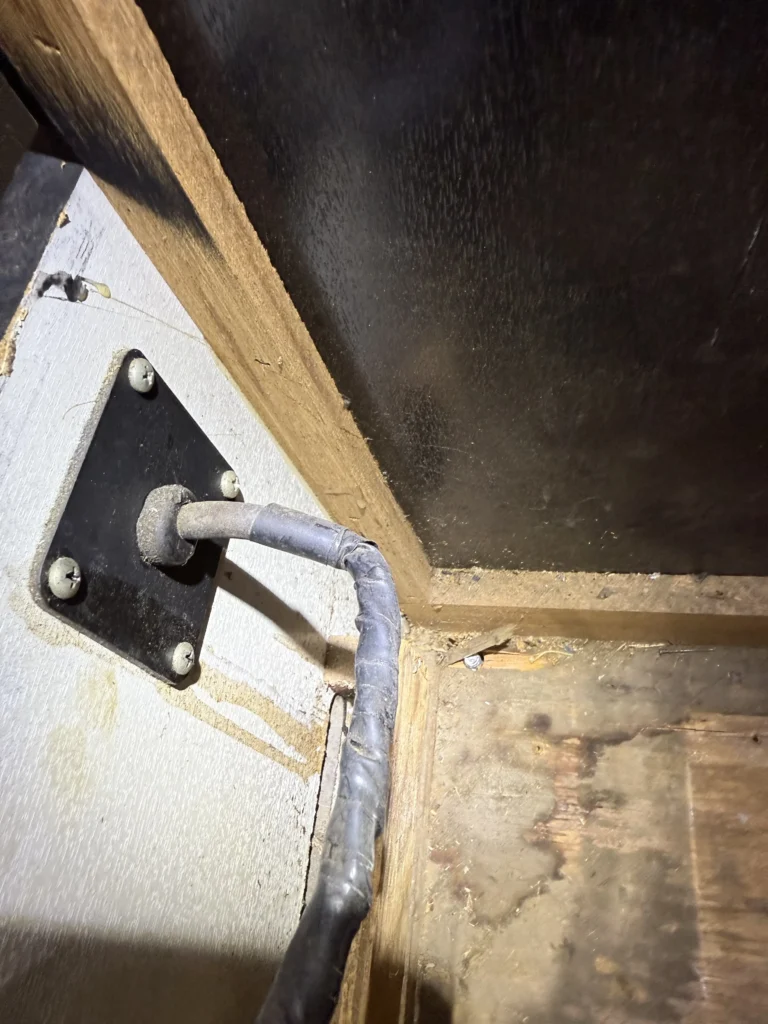

O power cord não estava em uma condição ideal, com uma clara emenda, sendo, portanto, um candidato à substituição.

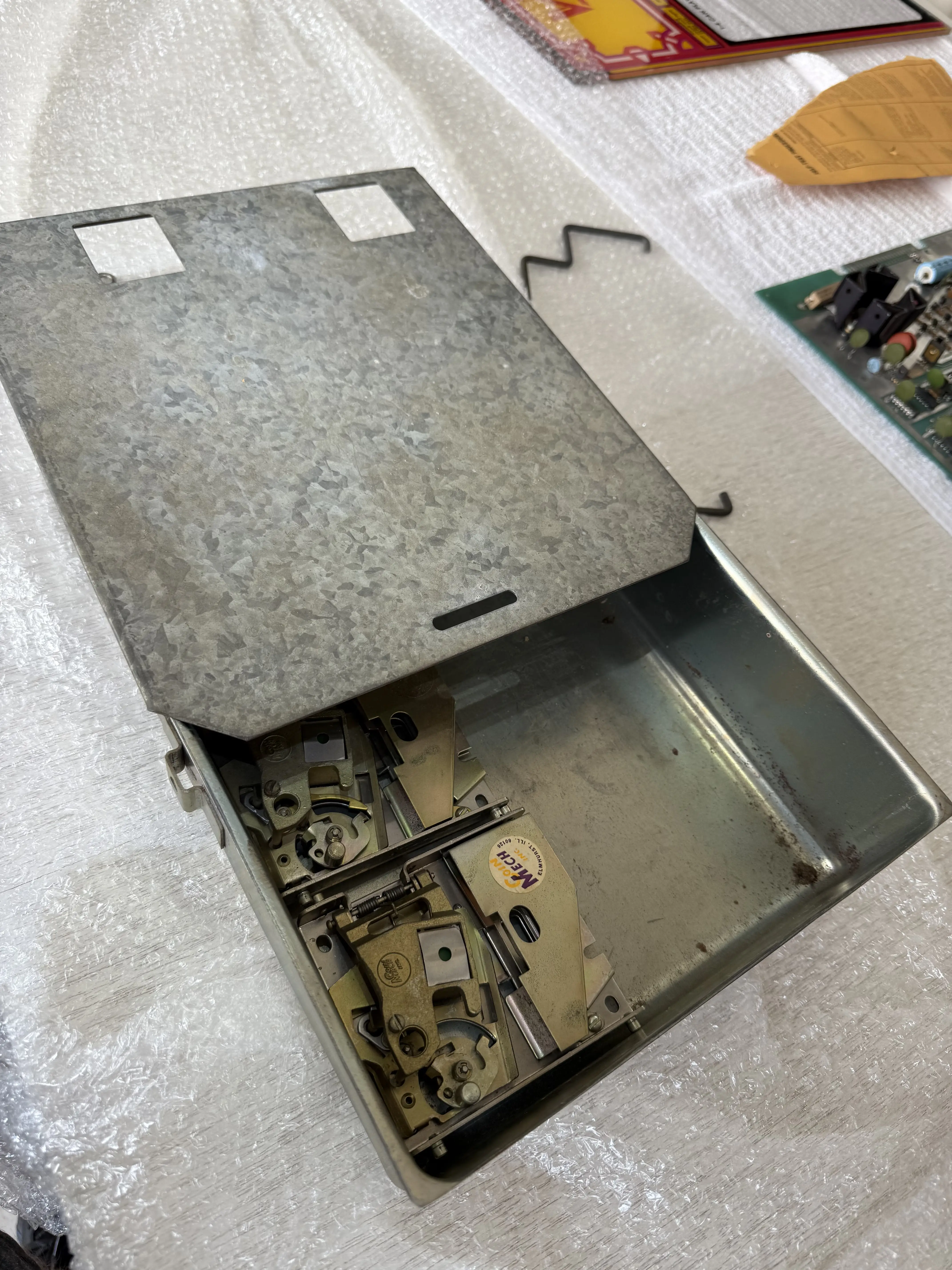

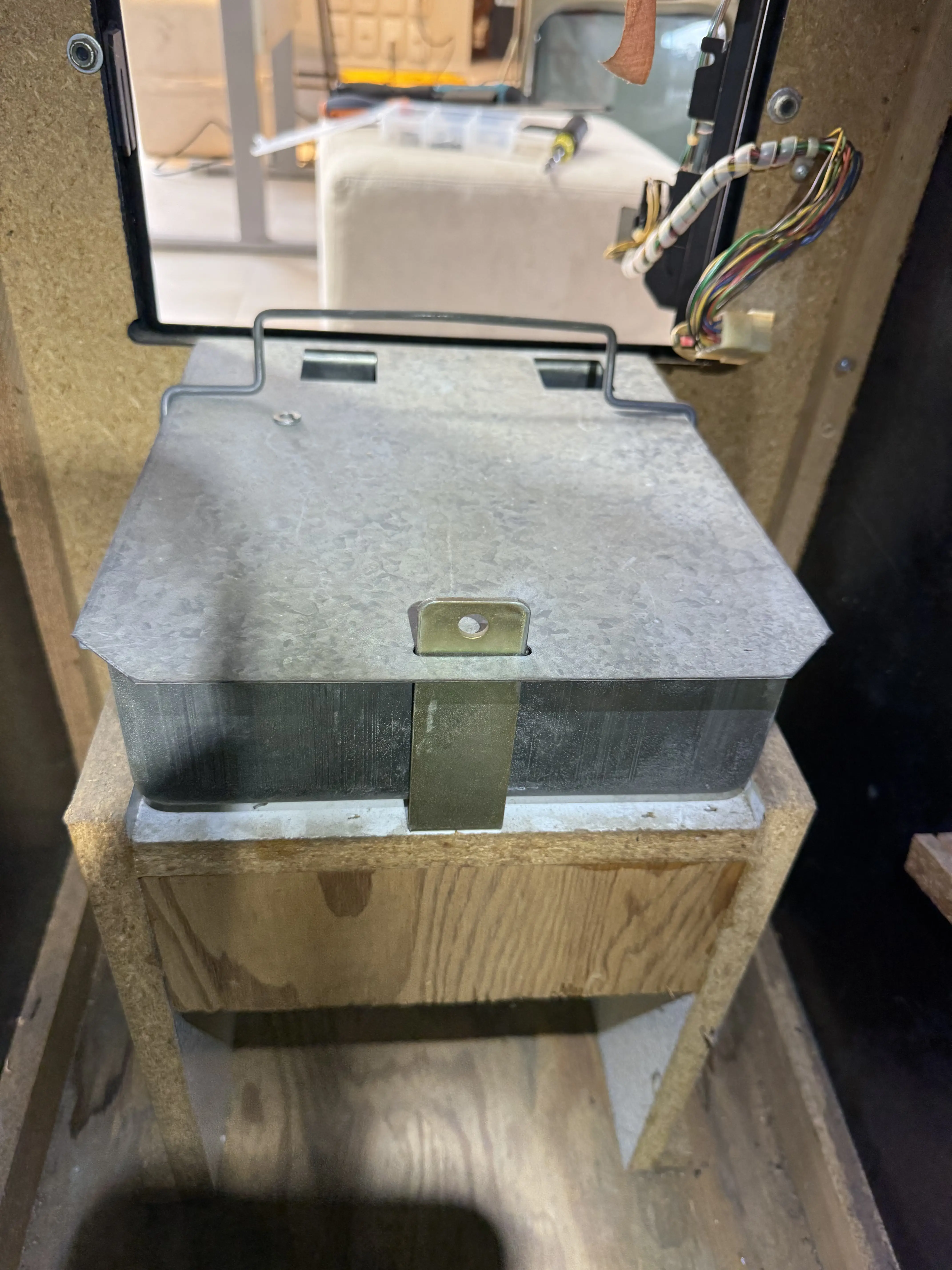

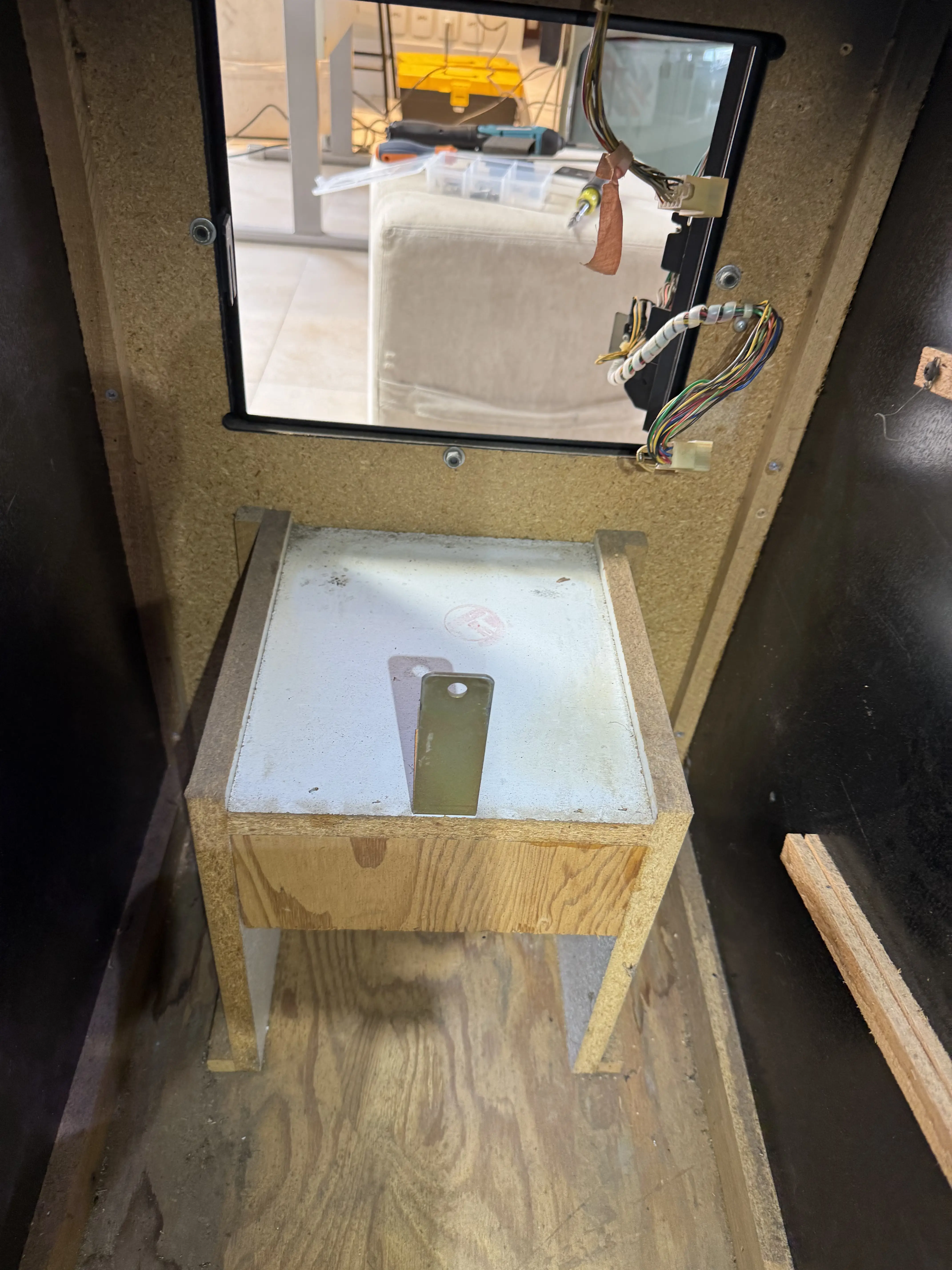

A coin box, por sua vez, também com bastante oxidação na camada de zinco, estava com os dispositivos de moeda dentro. Até o momento, eu não havia percebido que a coin door estava sem as “moedeiras”.

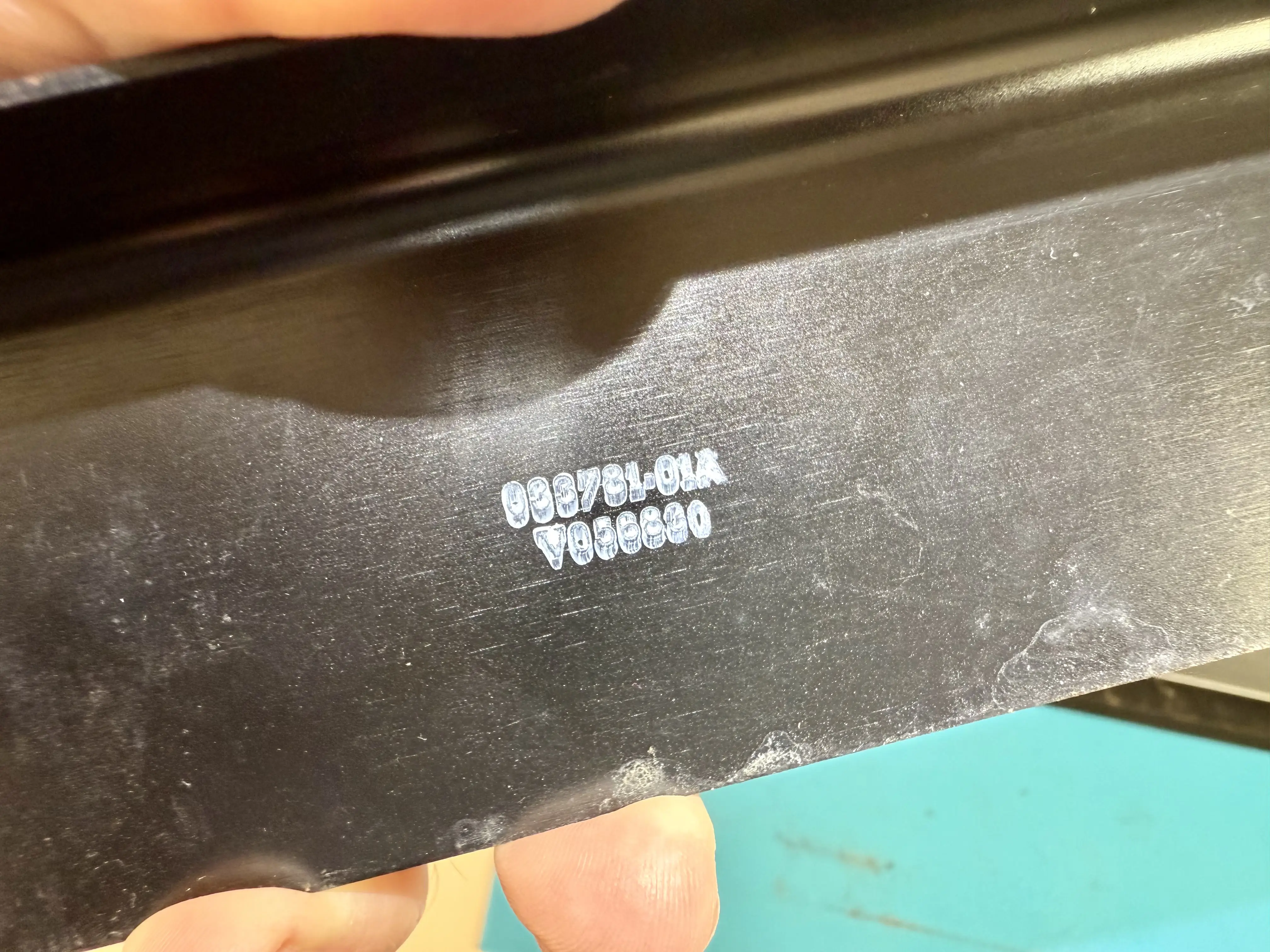

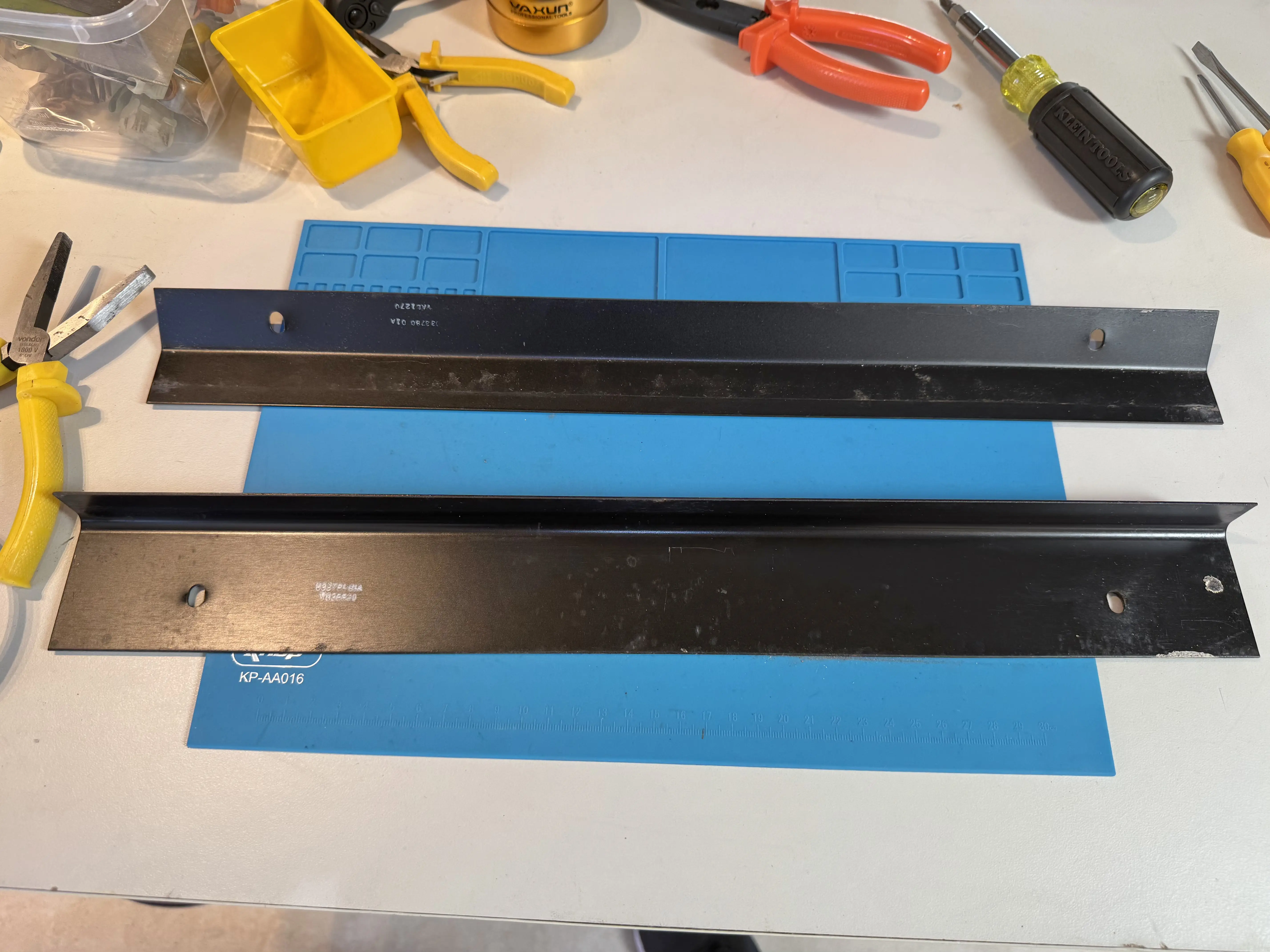

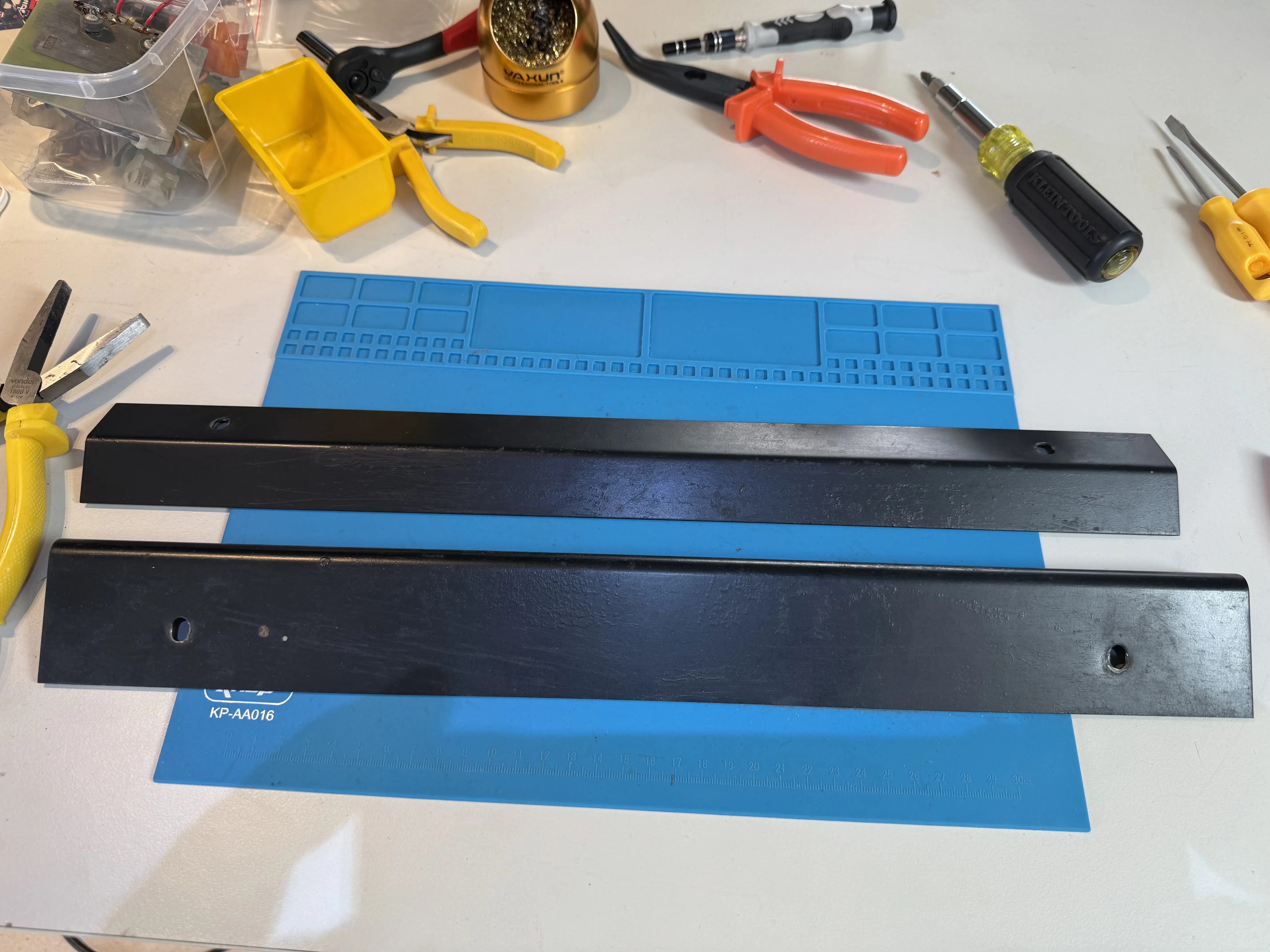

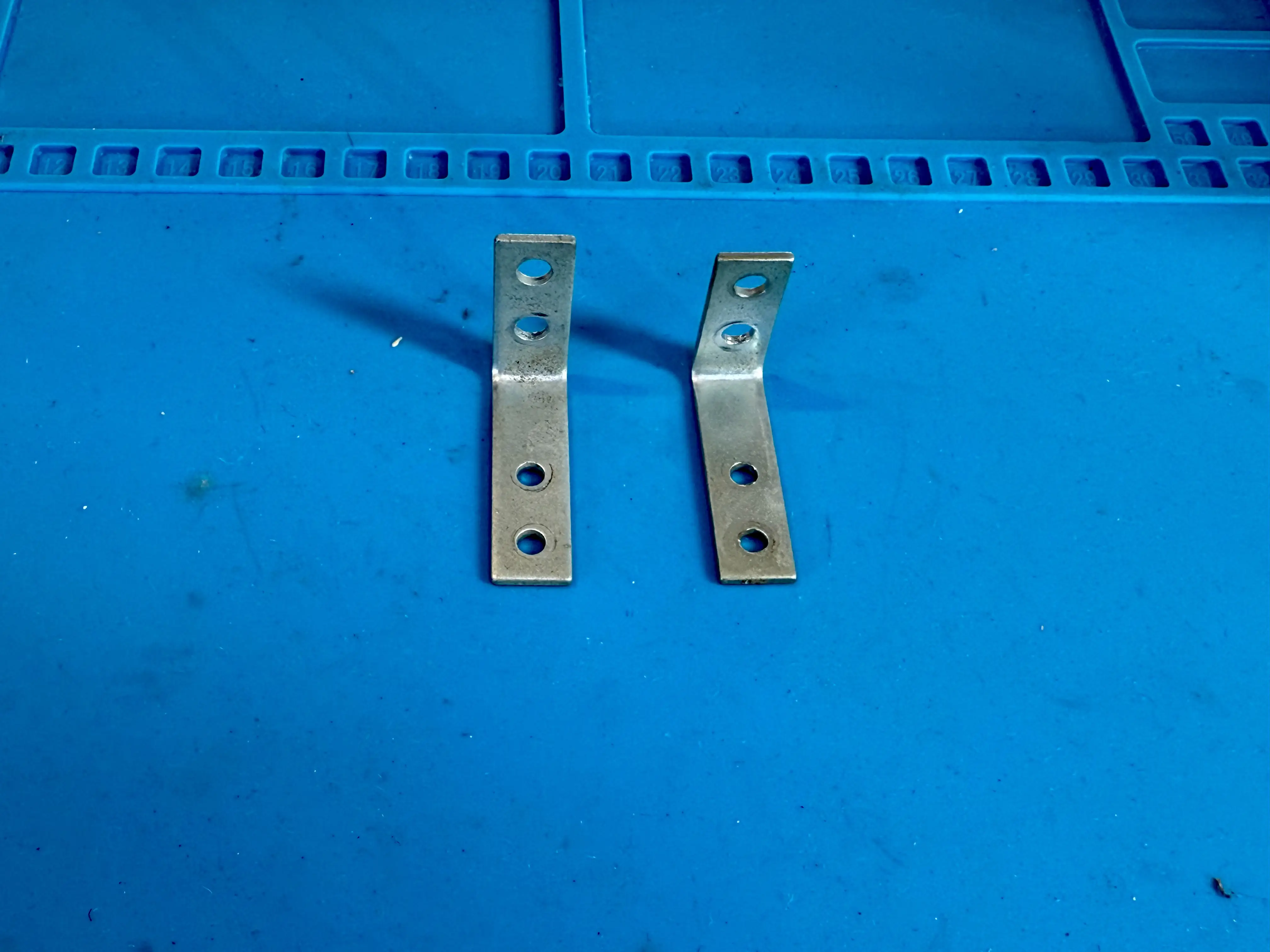

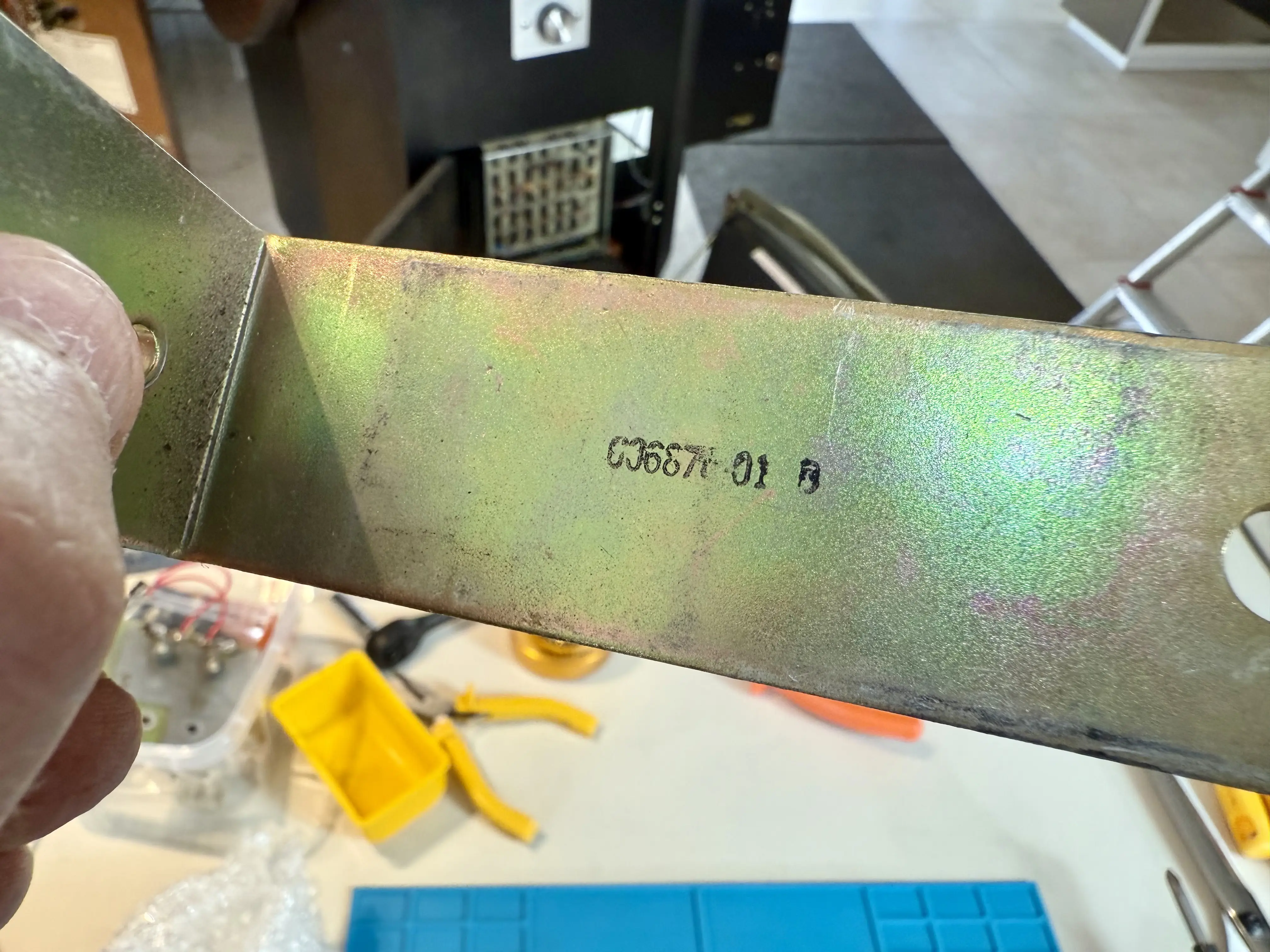

As barras em L utilizadas para a fixação do marquee seriam beneficiadas por uma nova pintura eletrostática. É uma pena perder os códigos ou numerações originais, porém, em um processo de restauração, muitas vezes isso é inevitável.

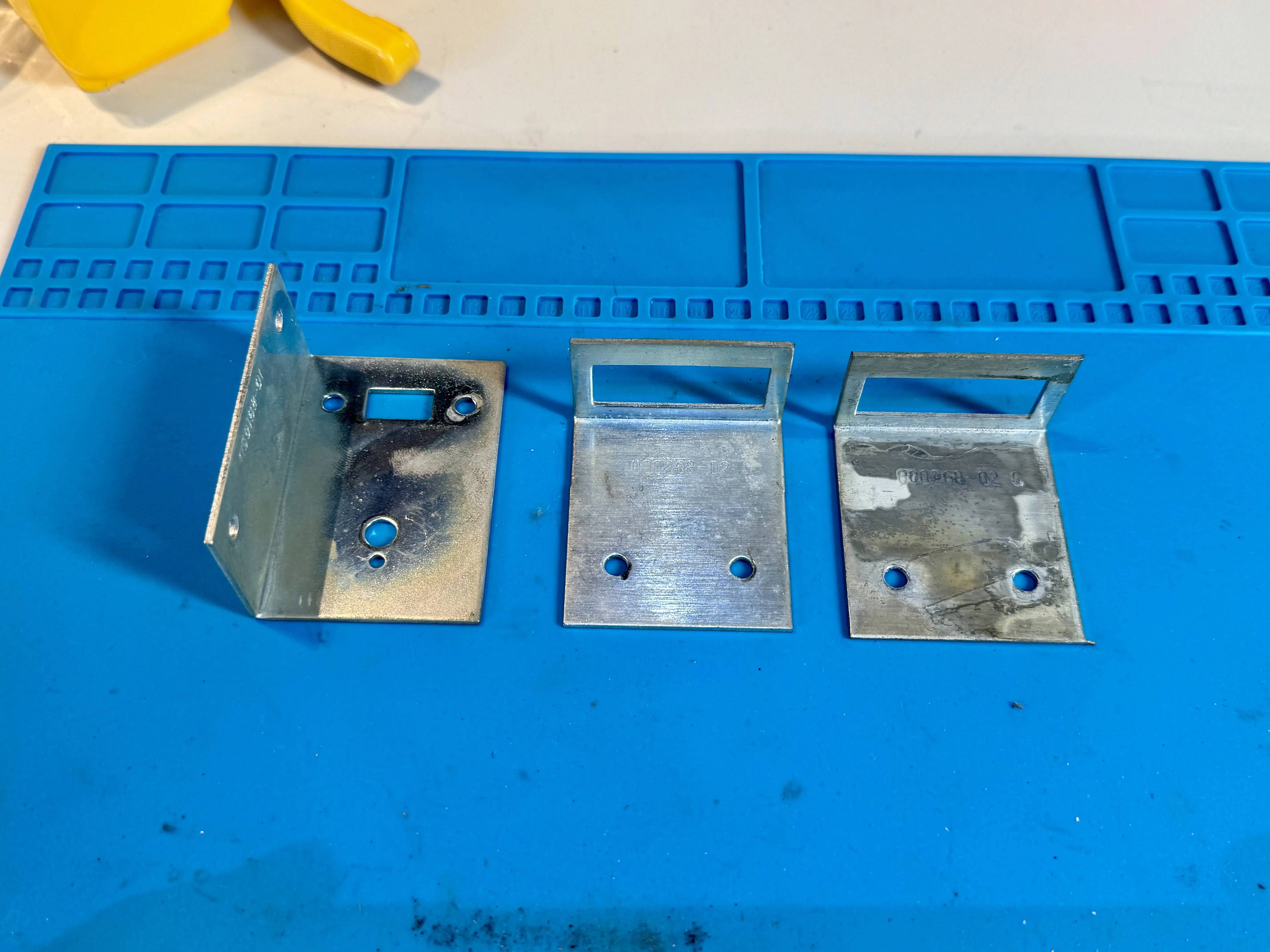

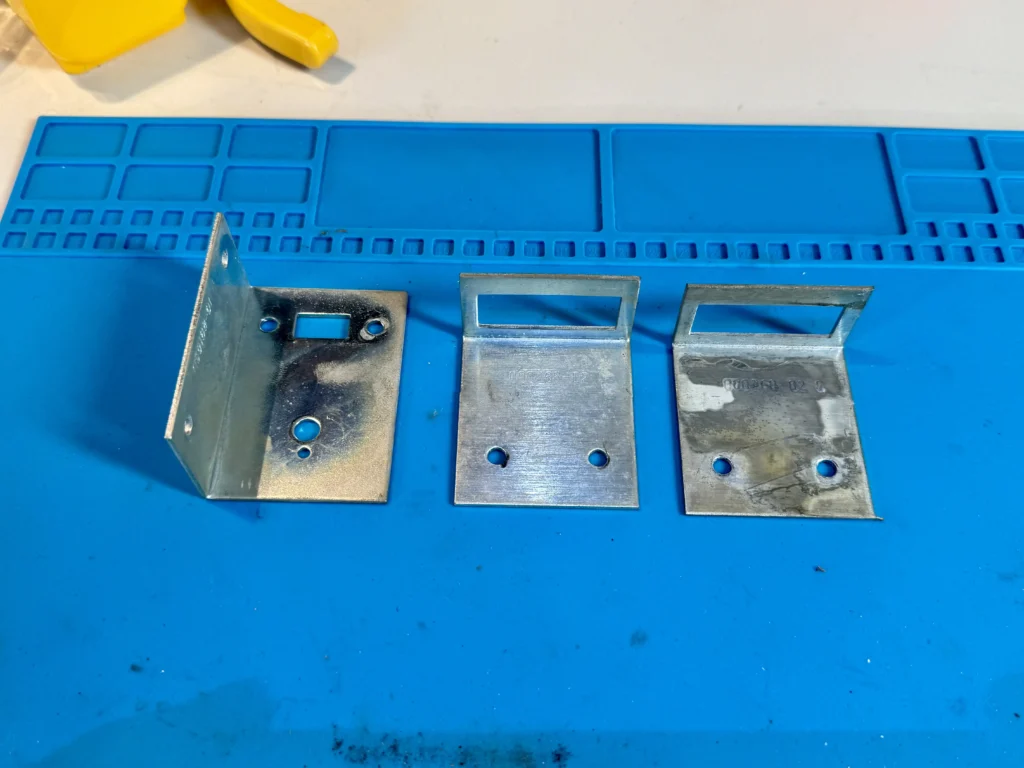

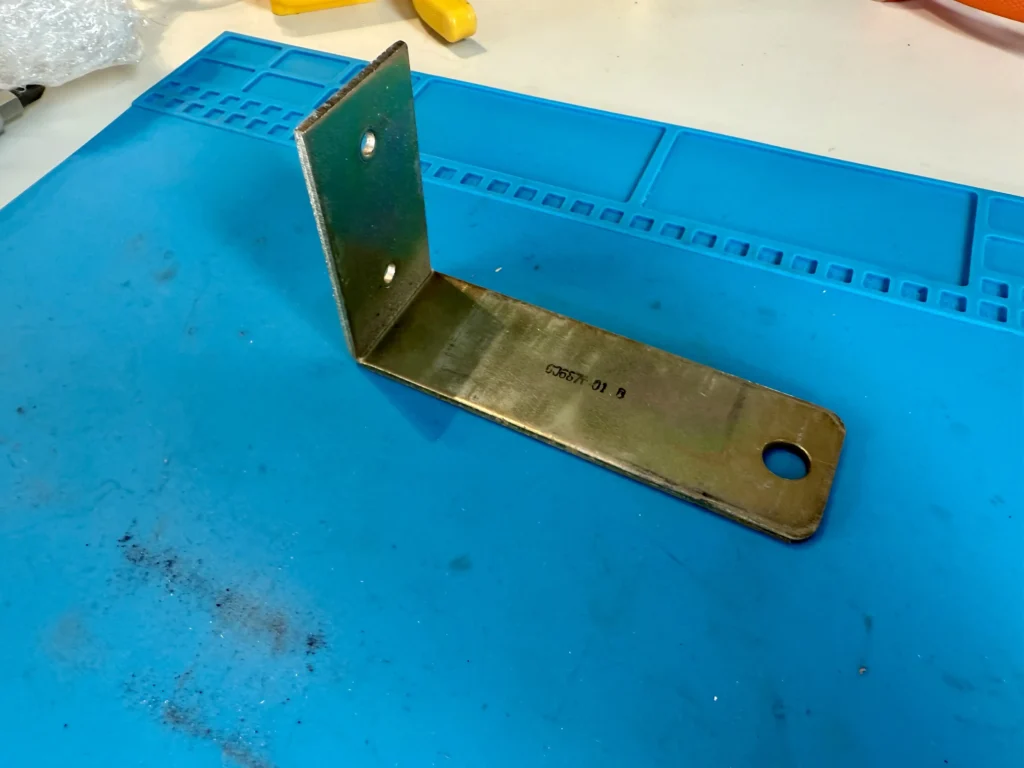

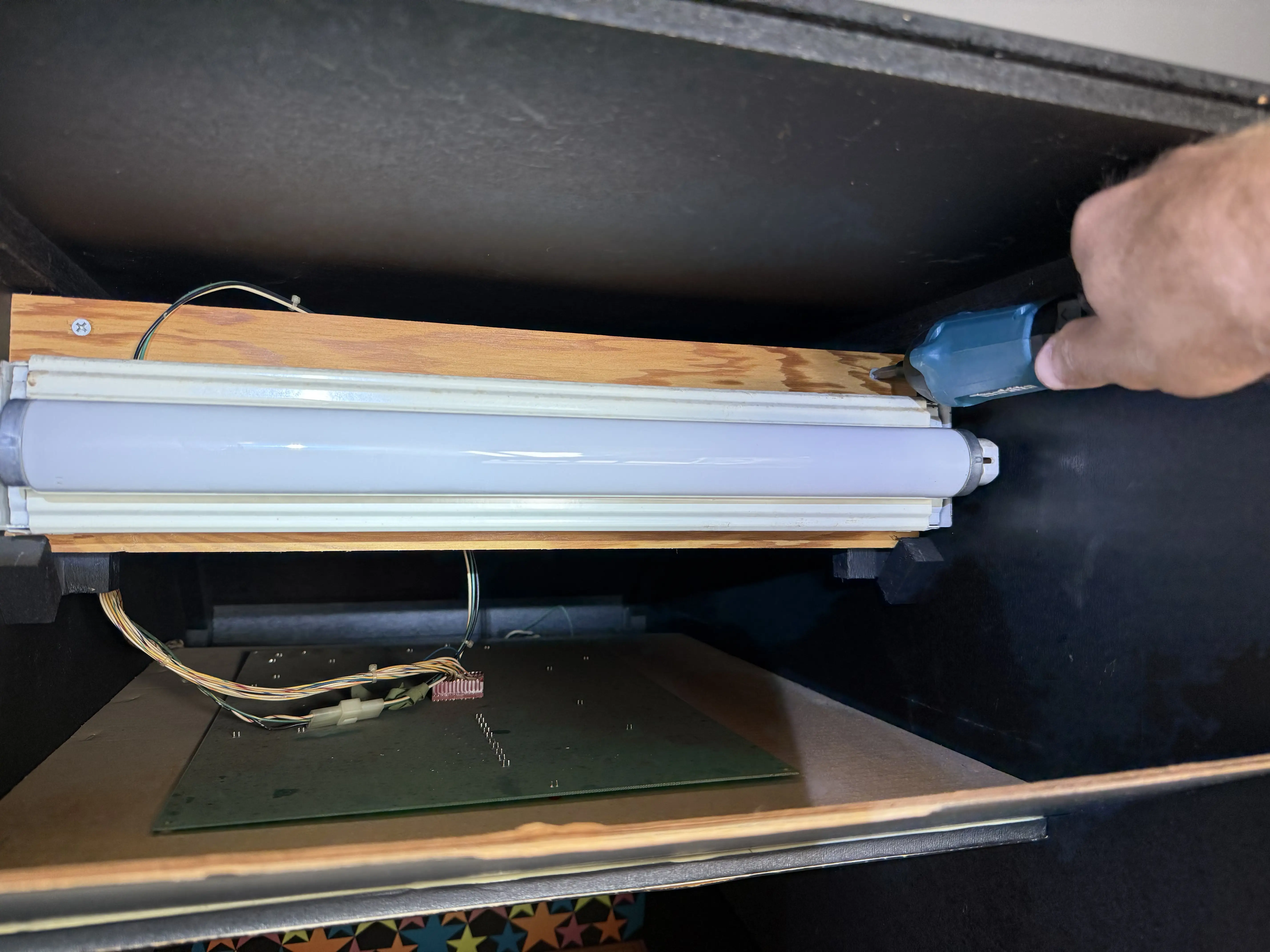

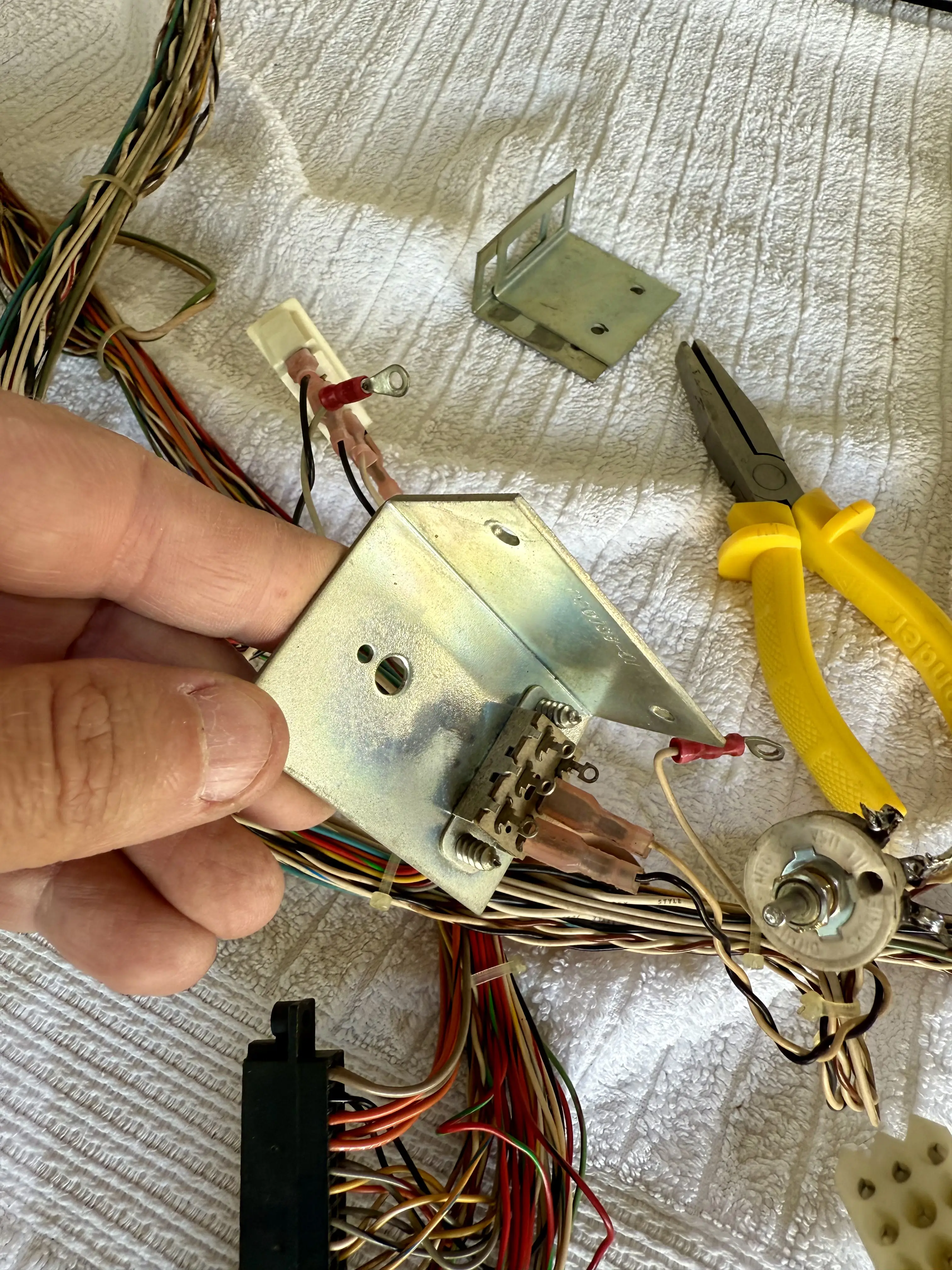

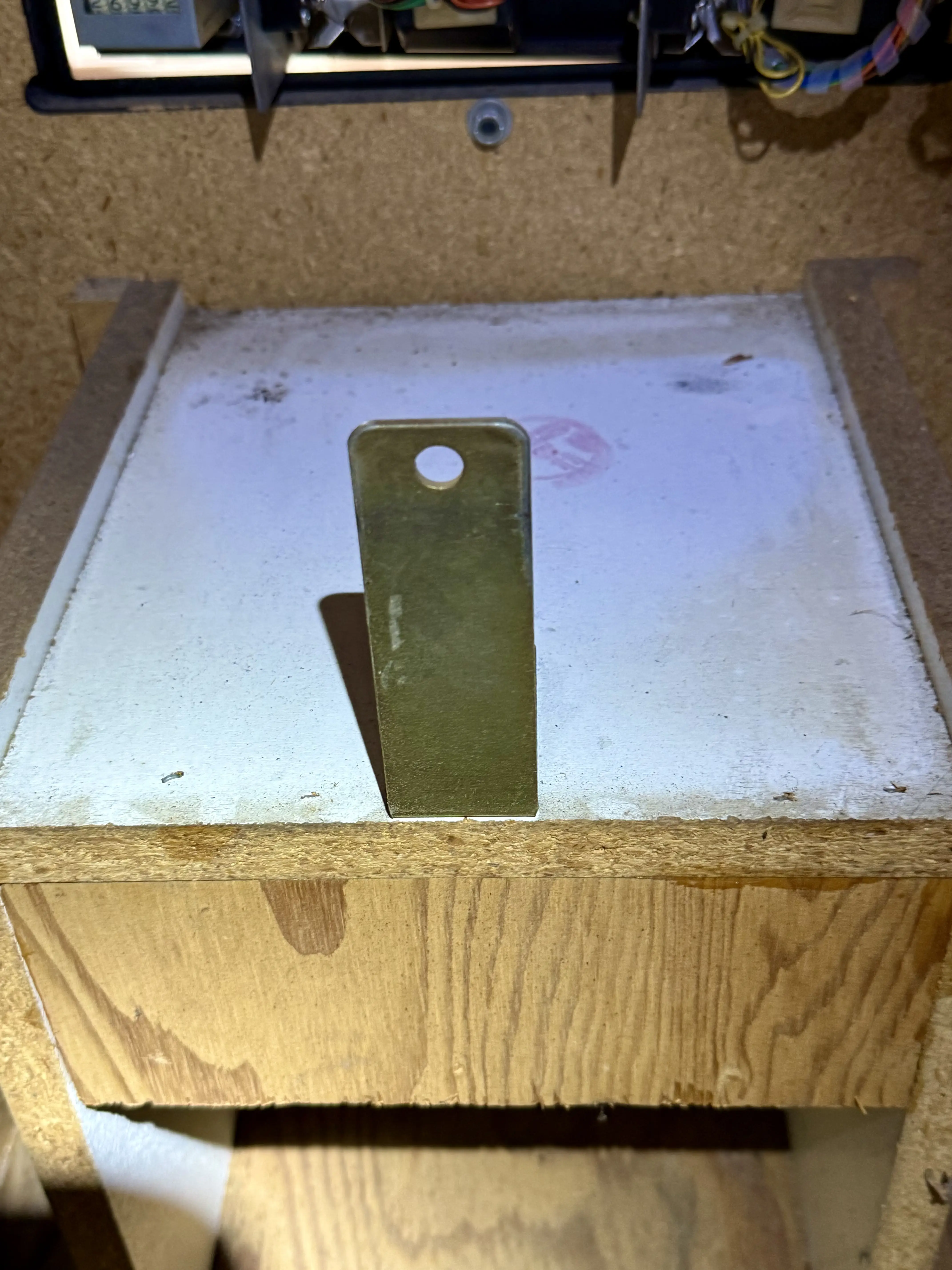

Todas as chapas metálicas seguiriam também para um novo banho de zinco, incluindo aquelas utilizadas para a fixação do test switch e do volume, outras que servem de suporte para os interlock switches, as barras que prendem aluminária de luz negra e, por fim, aquela utilizada para a acomodação da coin box.

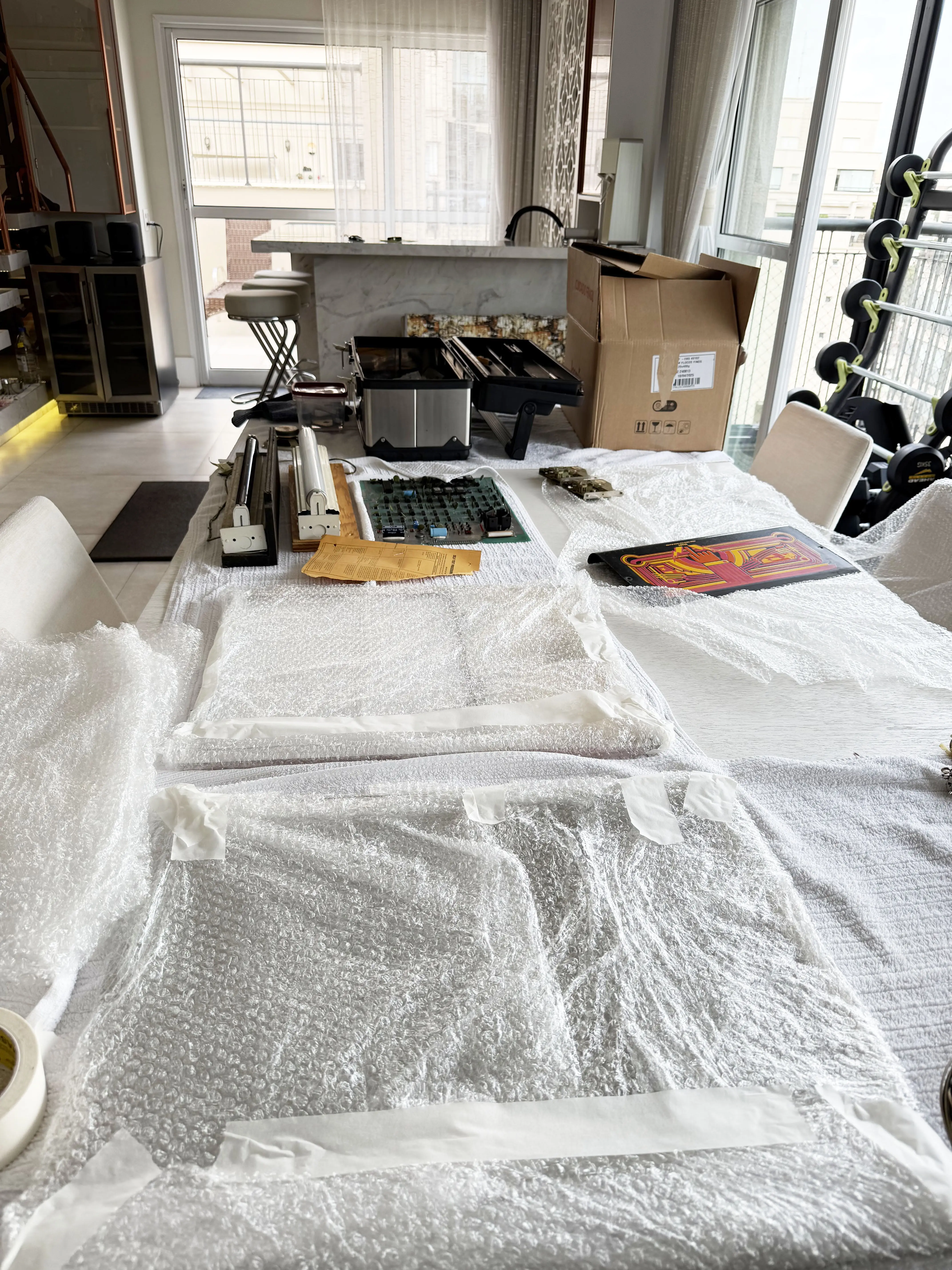

Neste momento, basicamente boa parte do gabinete já se encontrava sobre a minha mesa de jantar, incluindo, além das peças anteriores, o marquee, o espelho e a chapa superior do painel de controle.

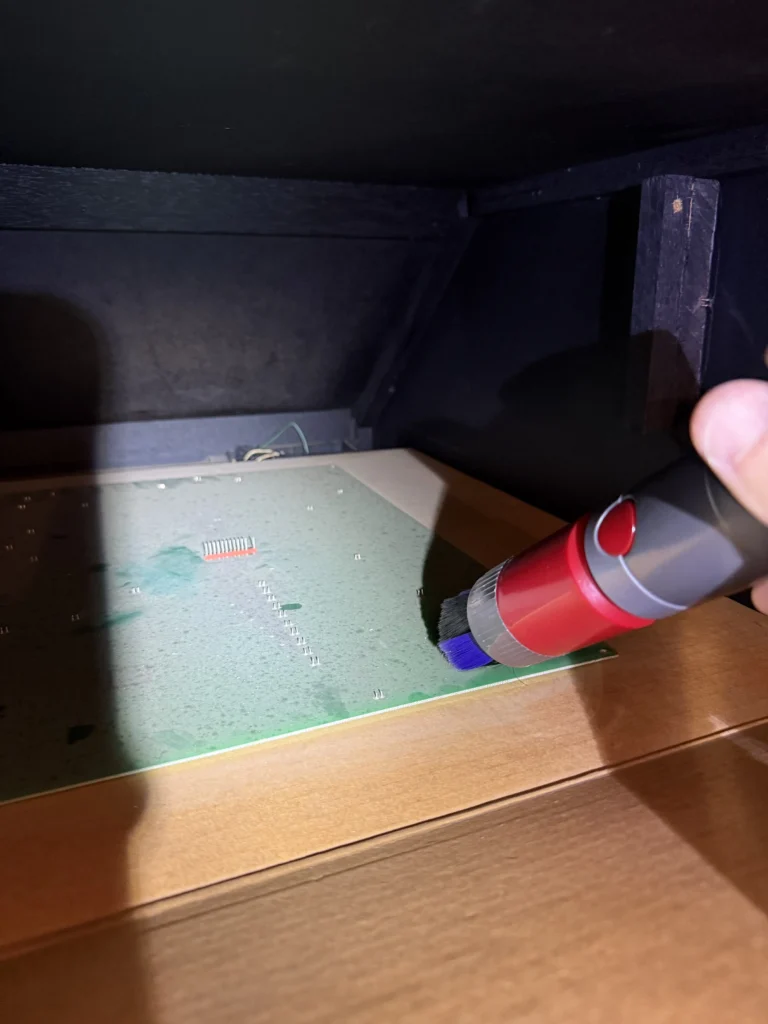

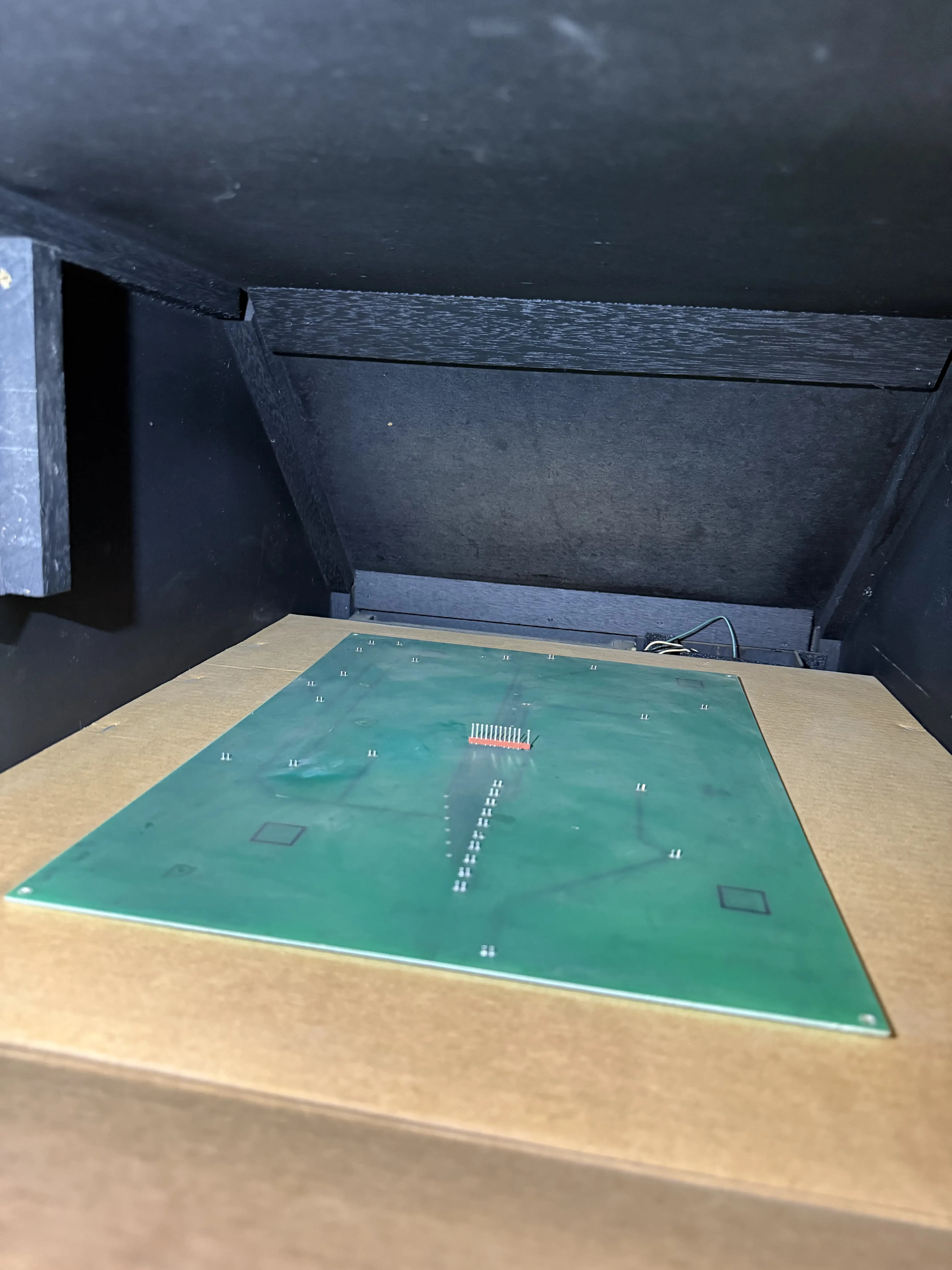

Eu aproveitei este momento para retirar o excesso de pó acumulado sobre a placa de LEDs do playfield.

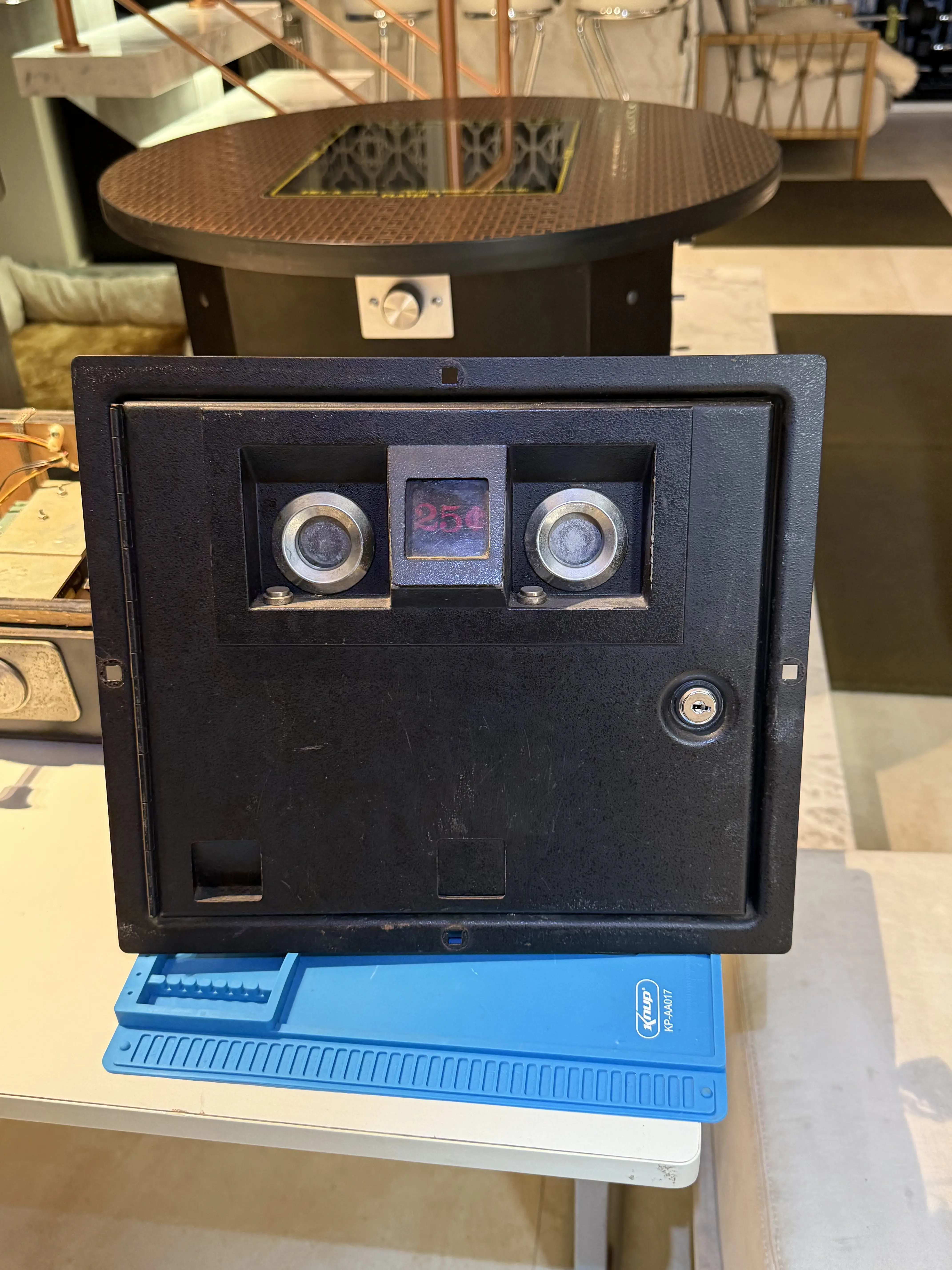

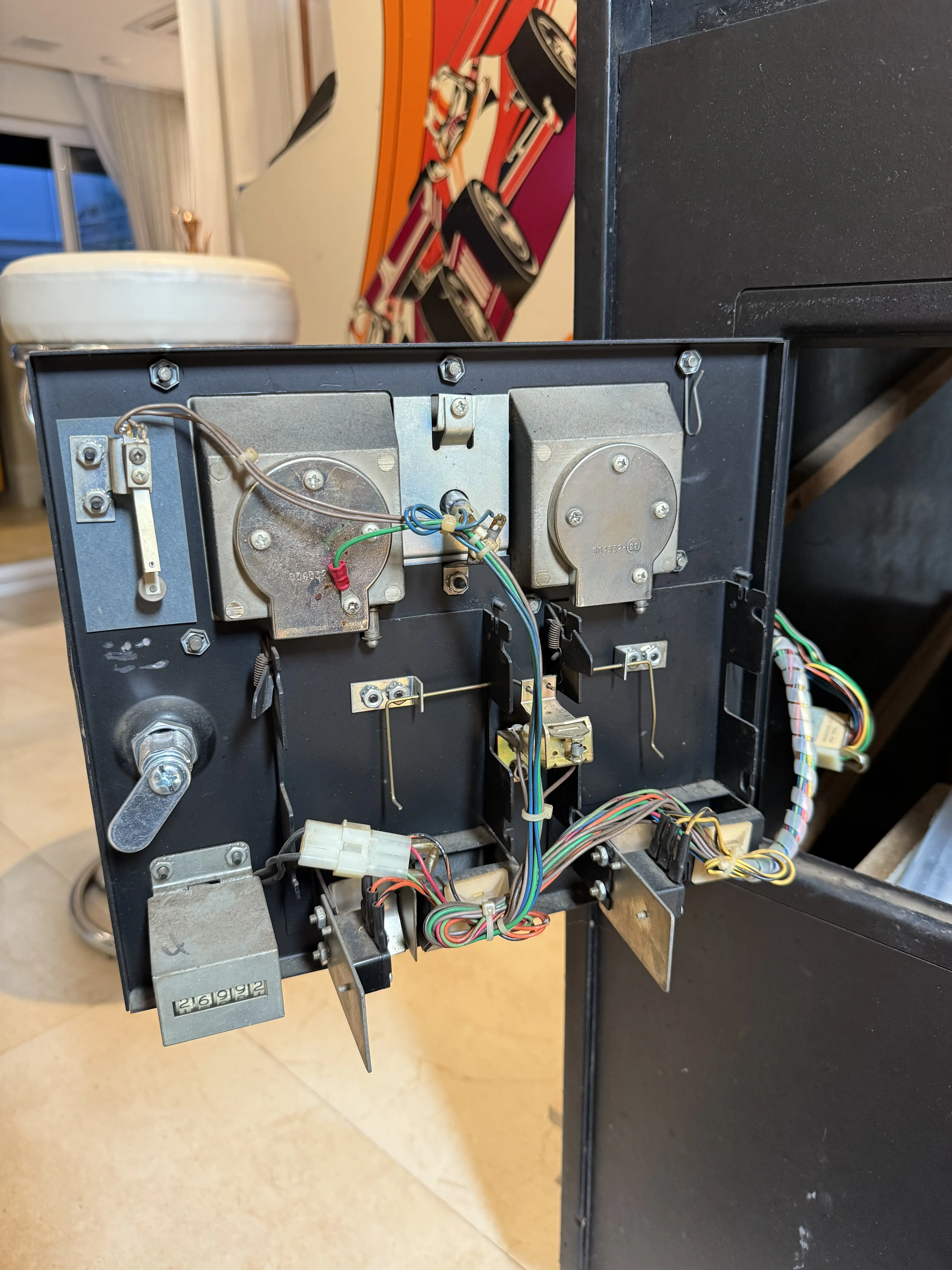

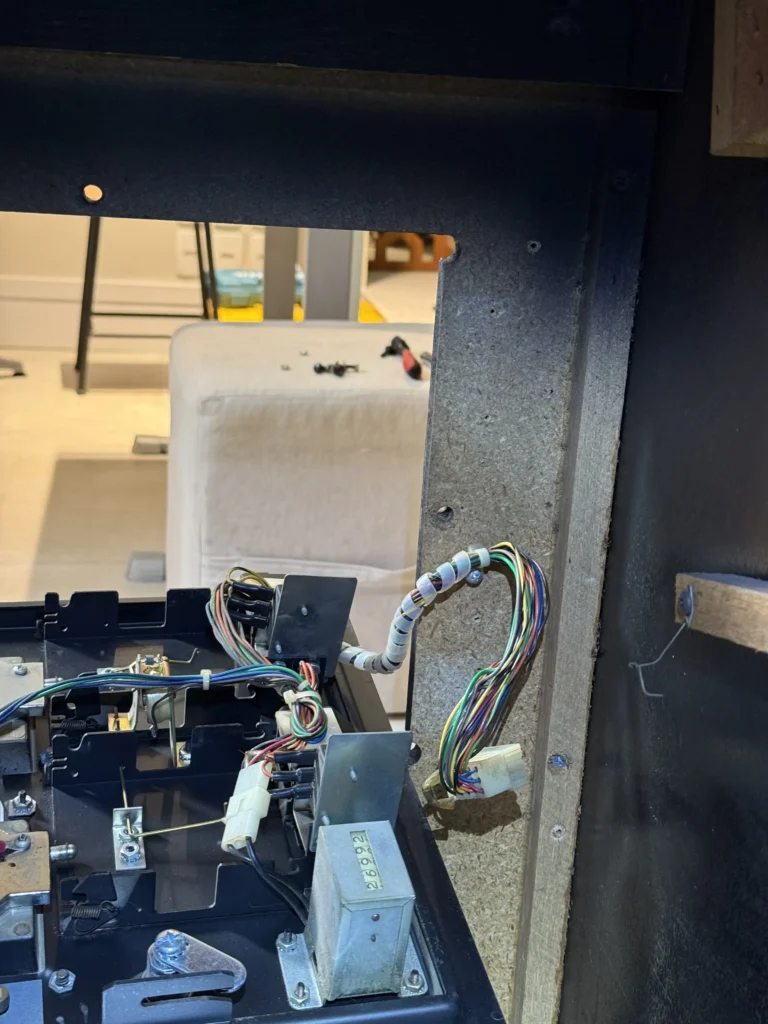

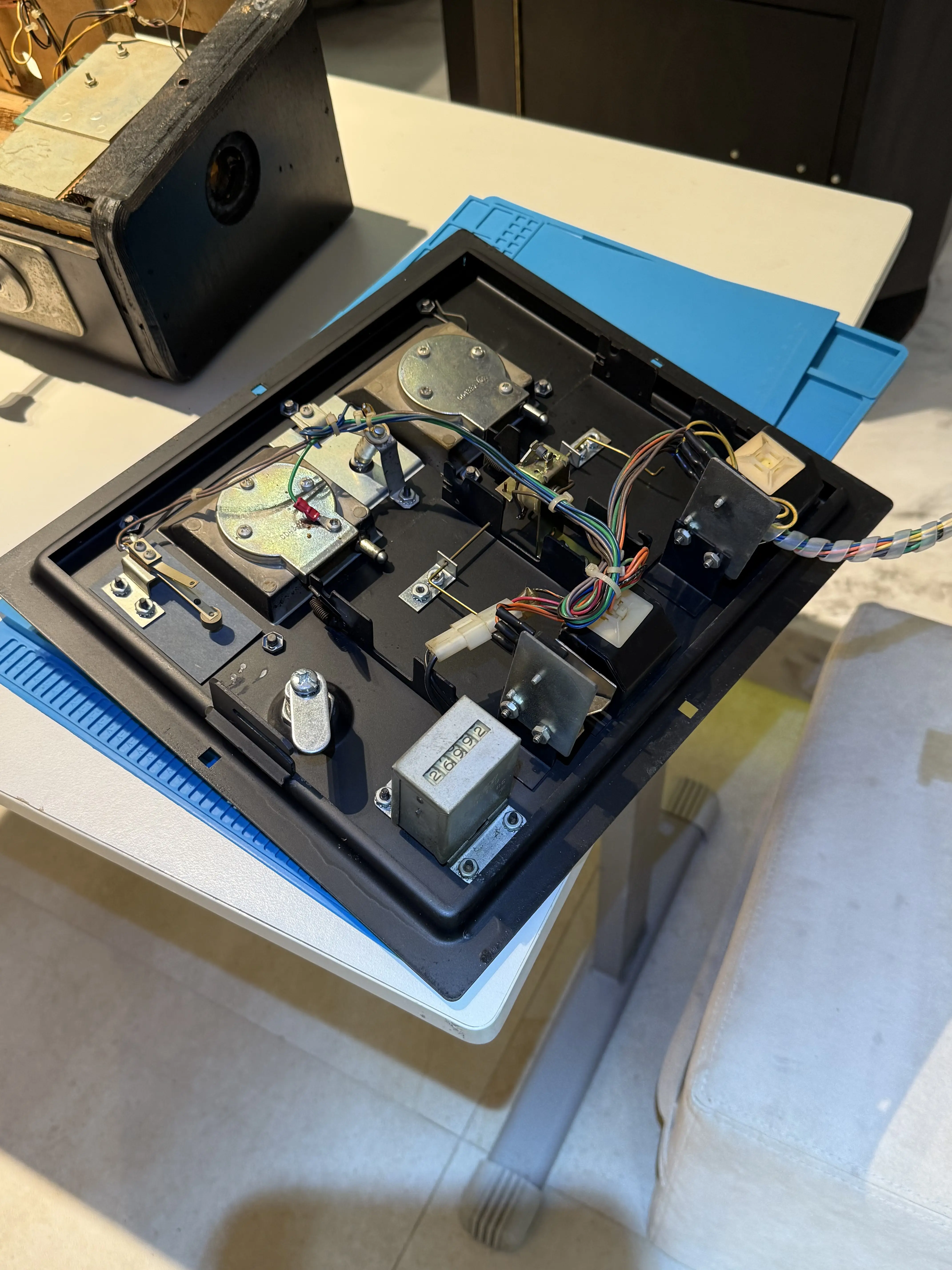

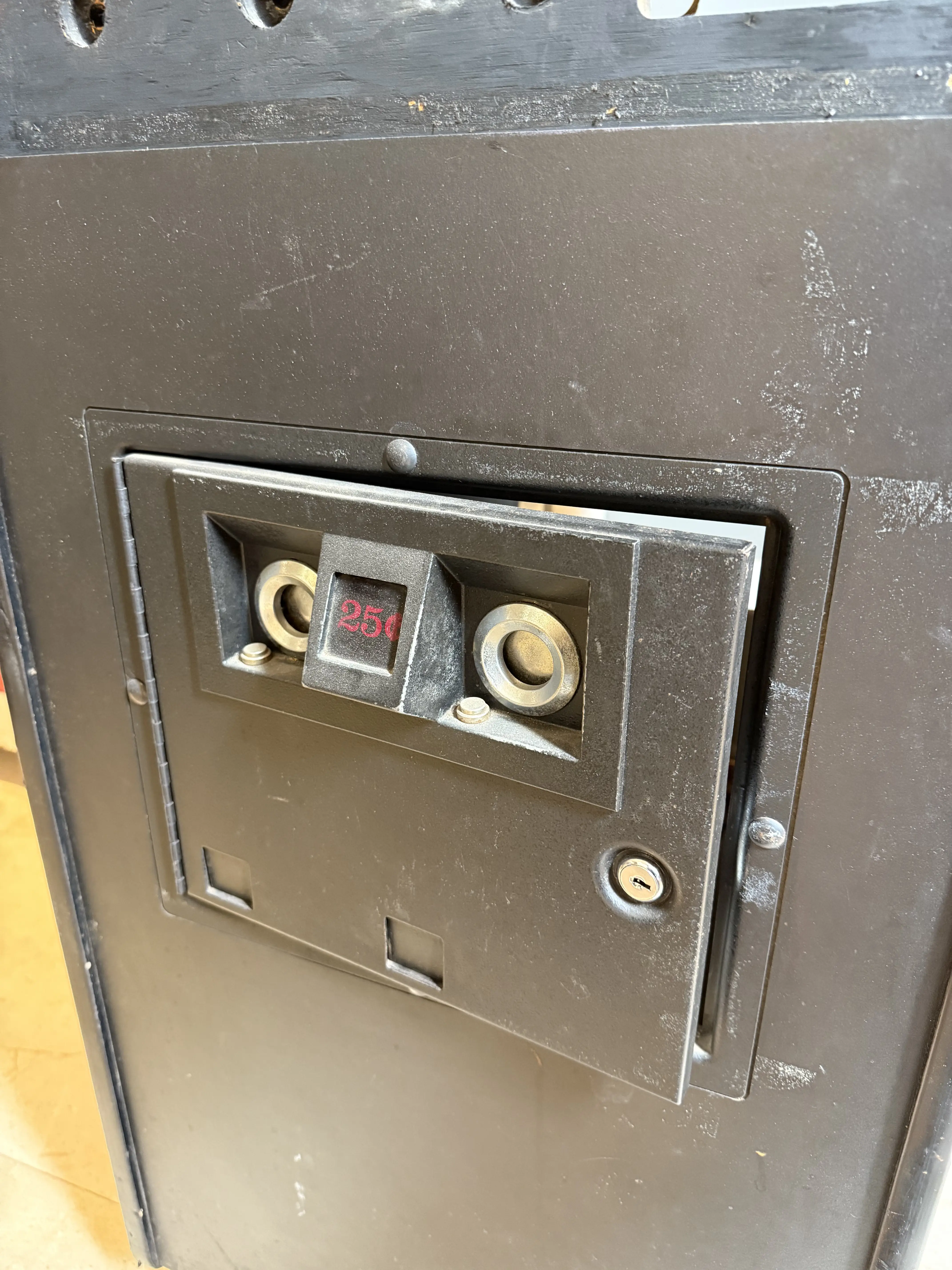

Finalmente, a coin door: mais um componente que, estando em um gabinete teoricamente “restaurado”, também necessitava de uma restauração mais apropriada. Internamente, a condição da pintura era boa, mas externamente, não. E todos os componentes cromados precisavam de limpeza e polimento.

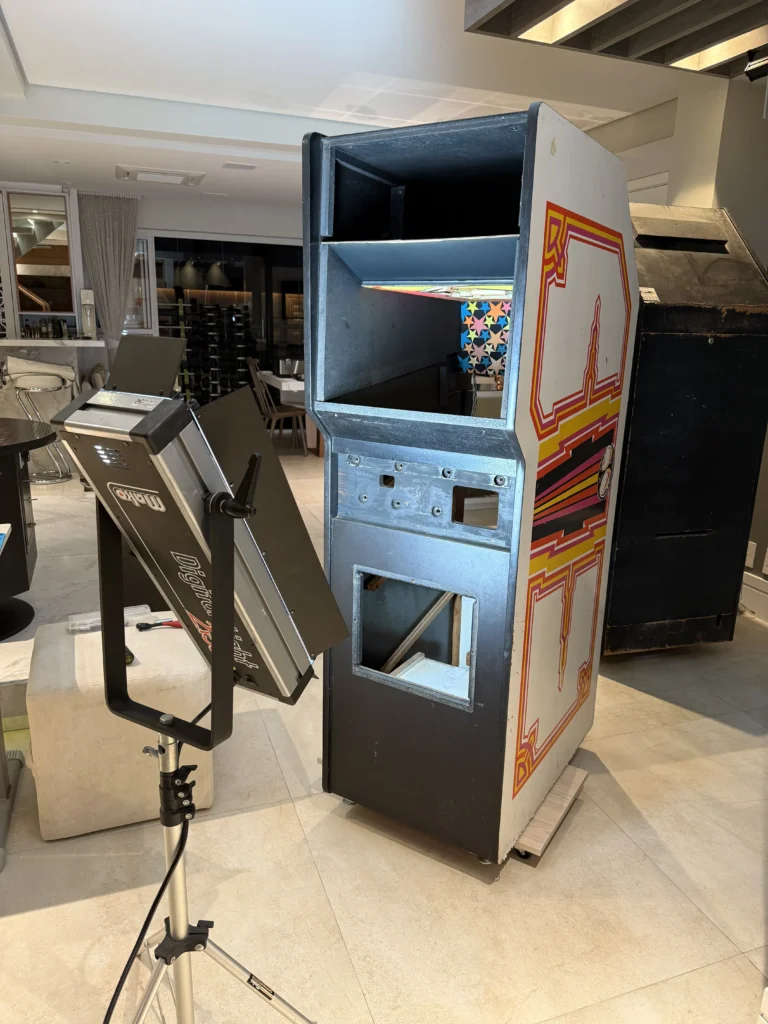

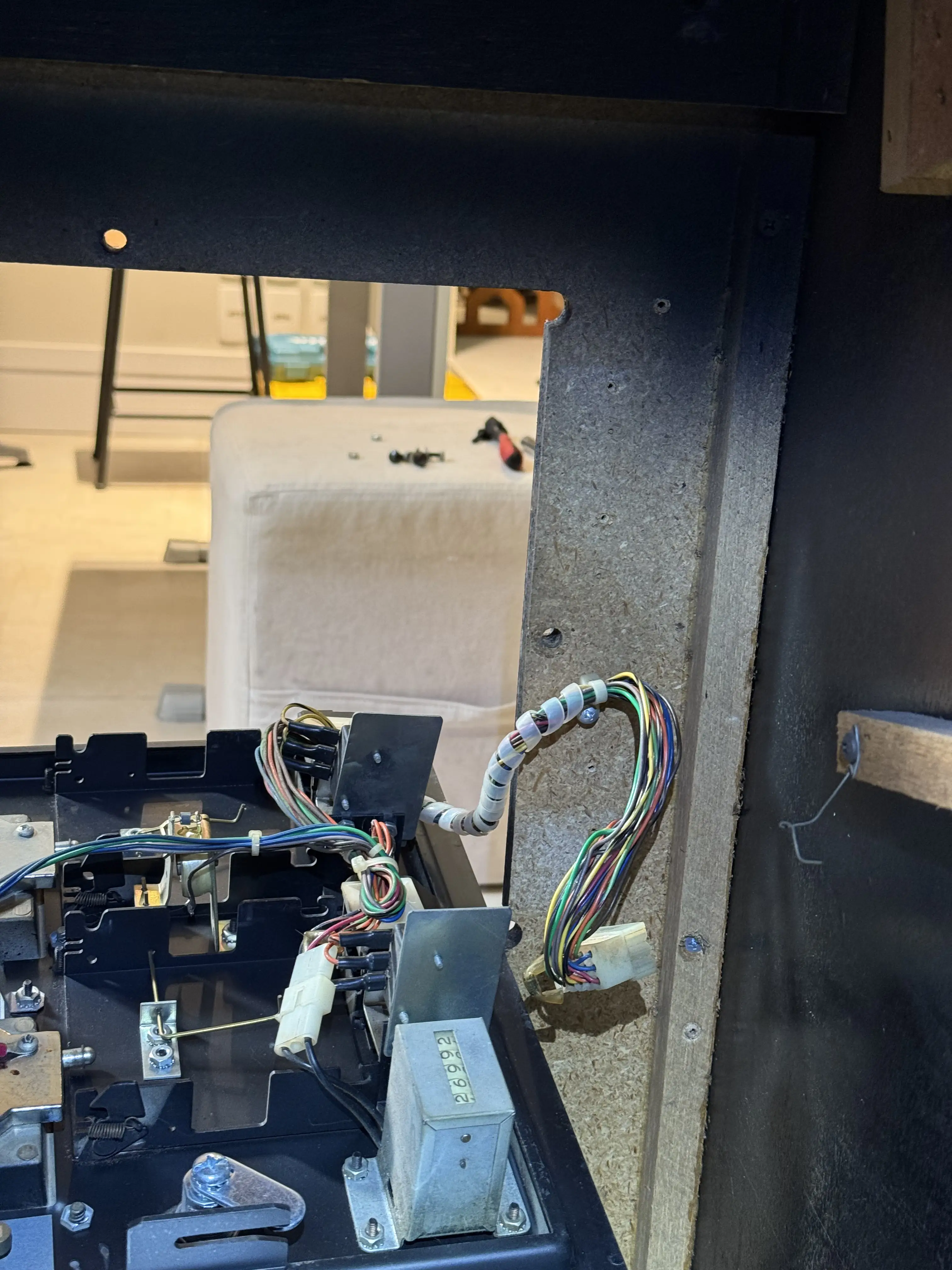

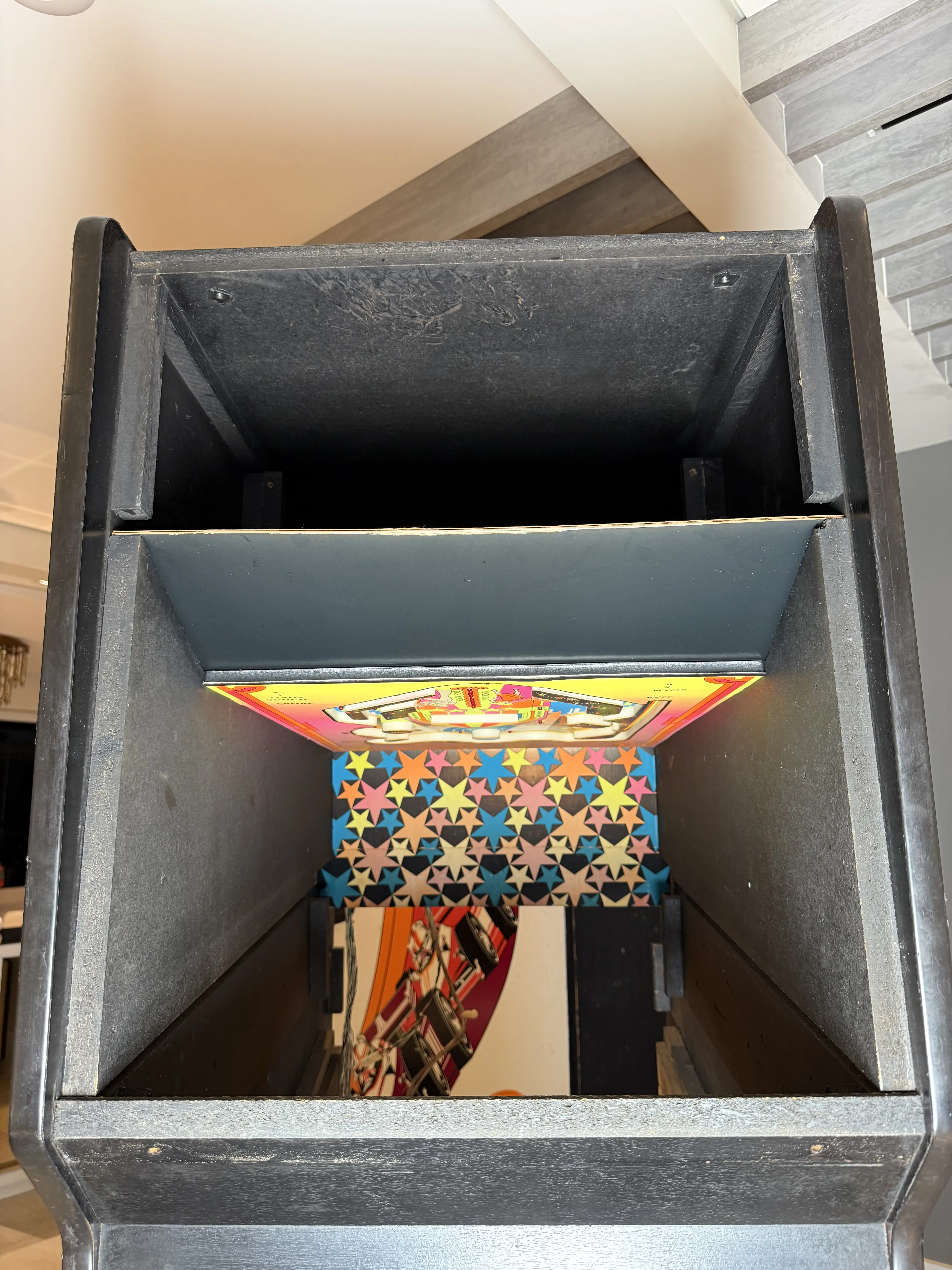

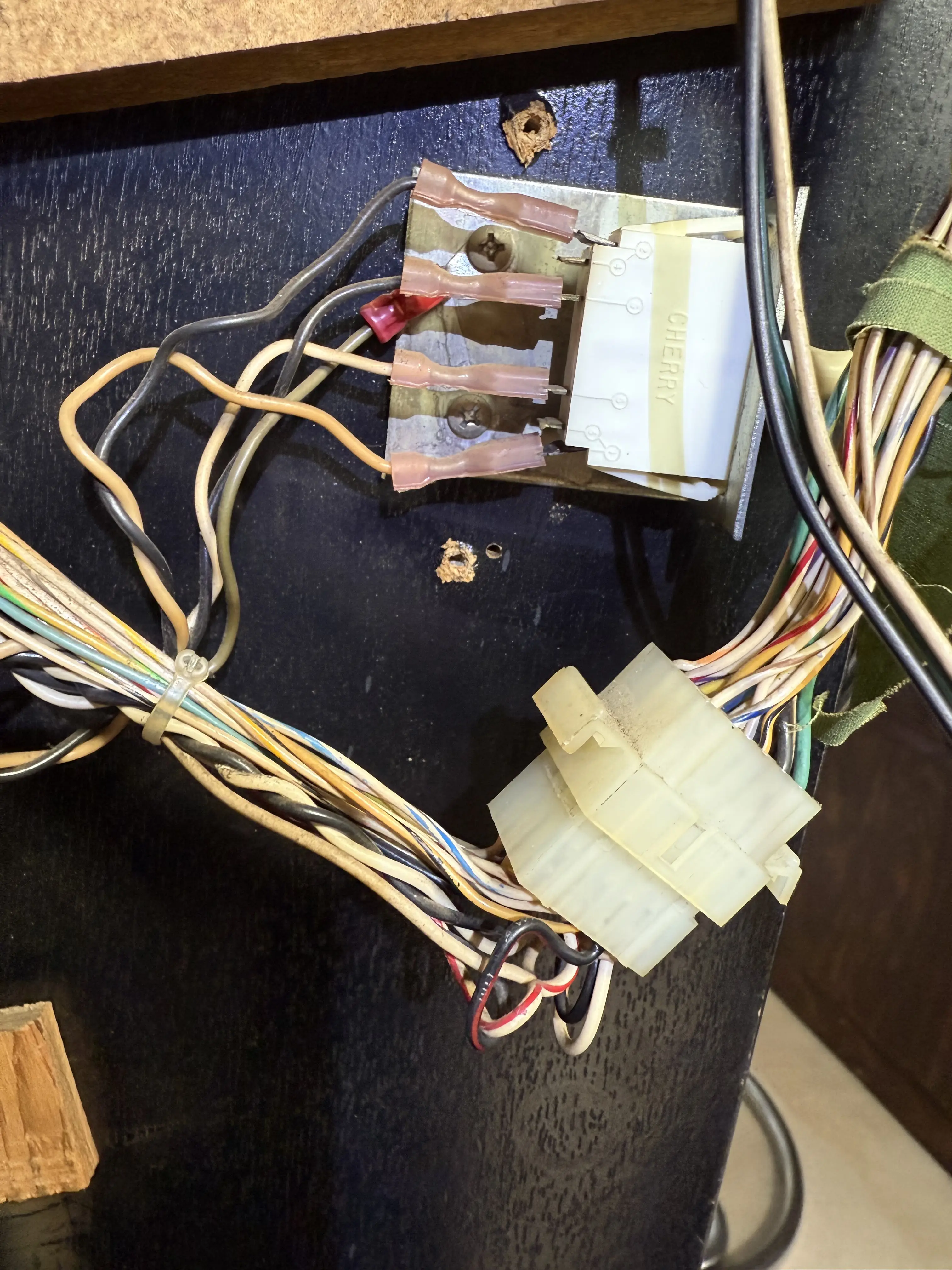

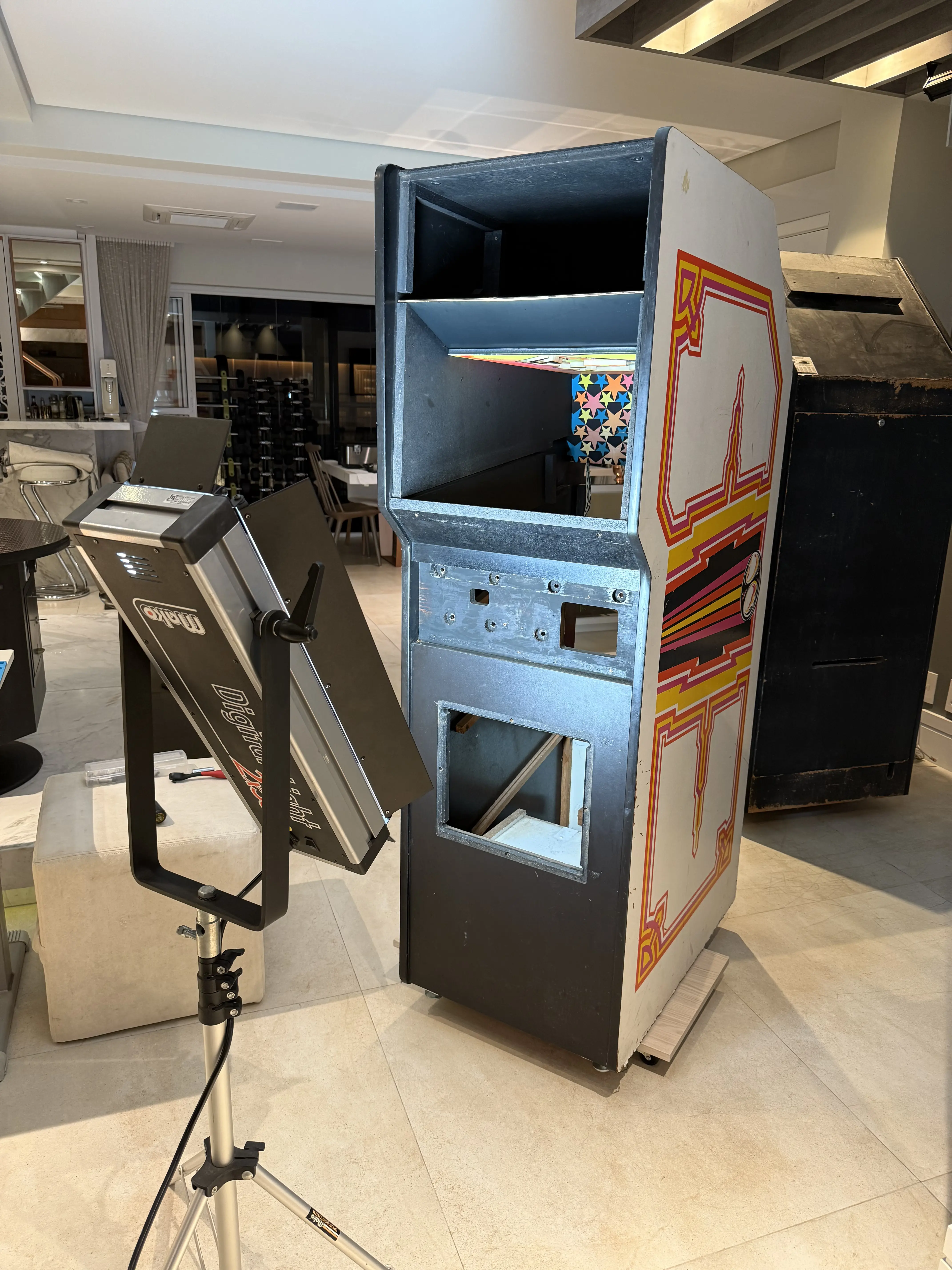

O gabinete foi desmontado até onde foi possível, considerando que o papelão com o playfield estava firmemente grampeado na madeira, tornando sua remoção muito arriscada. Sem a retirada do playfied com a placa de LEDs, ficava difícil também o acesso ao switch de liga e desliga com um pedaço pequeno do chicote que fica conectado a esta parte.

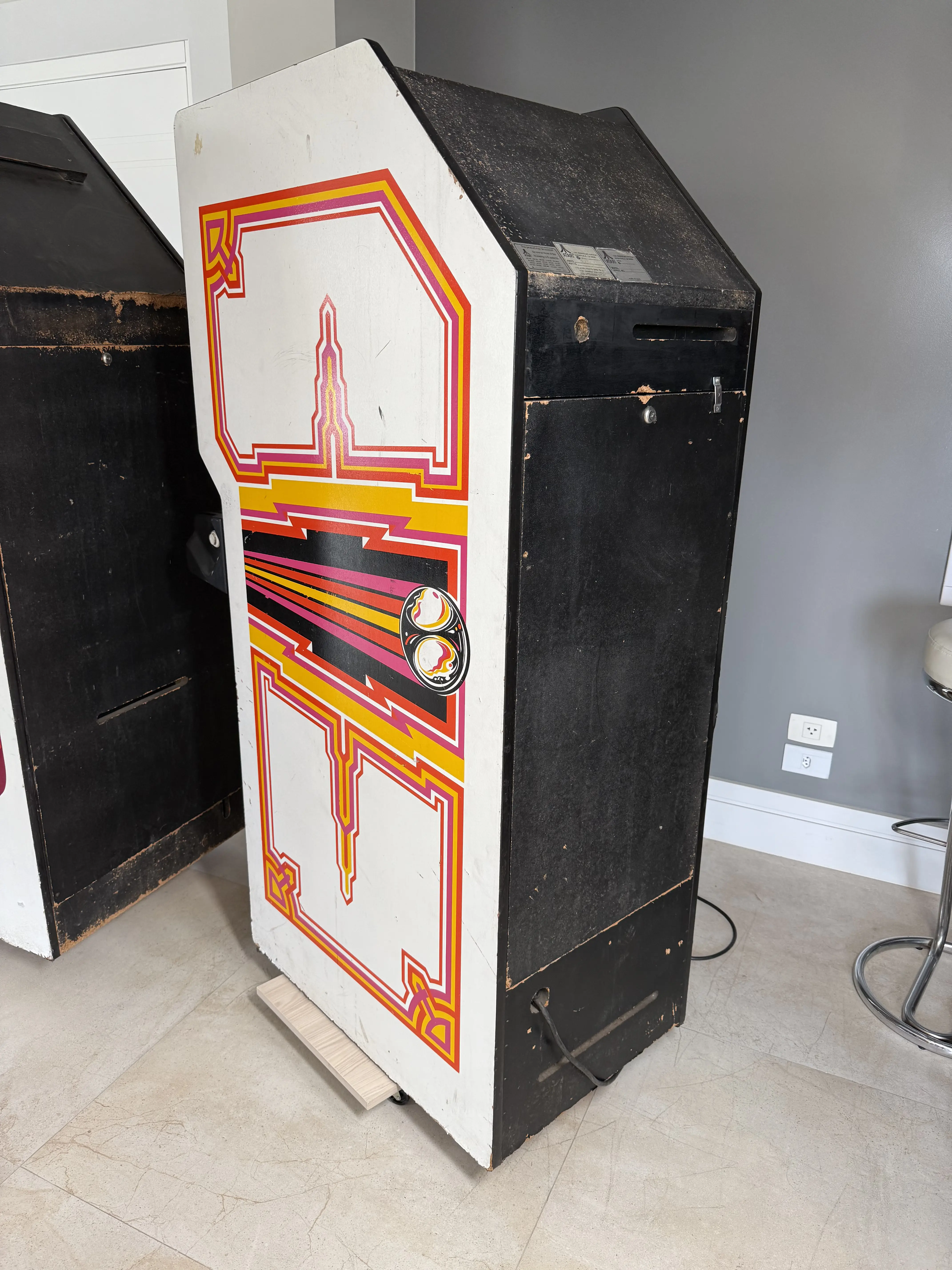

Este vídeo mostra o estado detalhado do gabinete, com necessidade de reparar pequenos defeitos ao longo de toda a extensão do T-Molding (moldura de borracha) e, especialmente na parte de trás, a real necessidade de uma boa pintura. Na minha opinião, seria uma pena restaurar um arcade game tão raro sem dar a devida atenção a estas partes.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: A Fantástica História por Trás do Arcade Video Pinball, 01 – Como Consegui um Gabinete de Video Pinball, 02 – Inspeção no Brasil: um Caos Completo, 03 – Reparo e Testes no Conjunto de Força, 04 – Testando o Monitor e a PCB, 05 – Reparo Simultâneo do Monitor e da PCB, 06 – Colocação de Pezinhos e Funcionamento do Marquee, 07 – Testes de Luz Negra e Limpeza do Espelho e 08 – Limpeza, Testes e Gameplay!.
O próximo post é o 10 – Desmontagem do Painel de Controle.
