Video Pinball #08: Limpeza, Testes e Gameplay!
Todos os procedimentos realizados até aqui e descritos nos posts anteriores foram necessários para garantir que o arcade Video Pinball, da Atari, estivesse funcionando corretamente. Afinal, havia a necessidade de realizar nova restauração no gabinete, que tinha muitos defeitos na borda, sem contar o estado lastimável de corrosão em placas metálicas no conjunto de força e muita sujeira dentro do gabinete e no chicote.
Eu tenho o hábito de sempre verificar o funcionamento do jogo e aprender sobre a máquina antes de desmontar o gabinete. Do contrário, ao montar novamente, se houver problema de funcionamento, fica difícil buscar o defeito, que pode ser proveniente da montagem errada ou de um componente originalmente defeituoso.

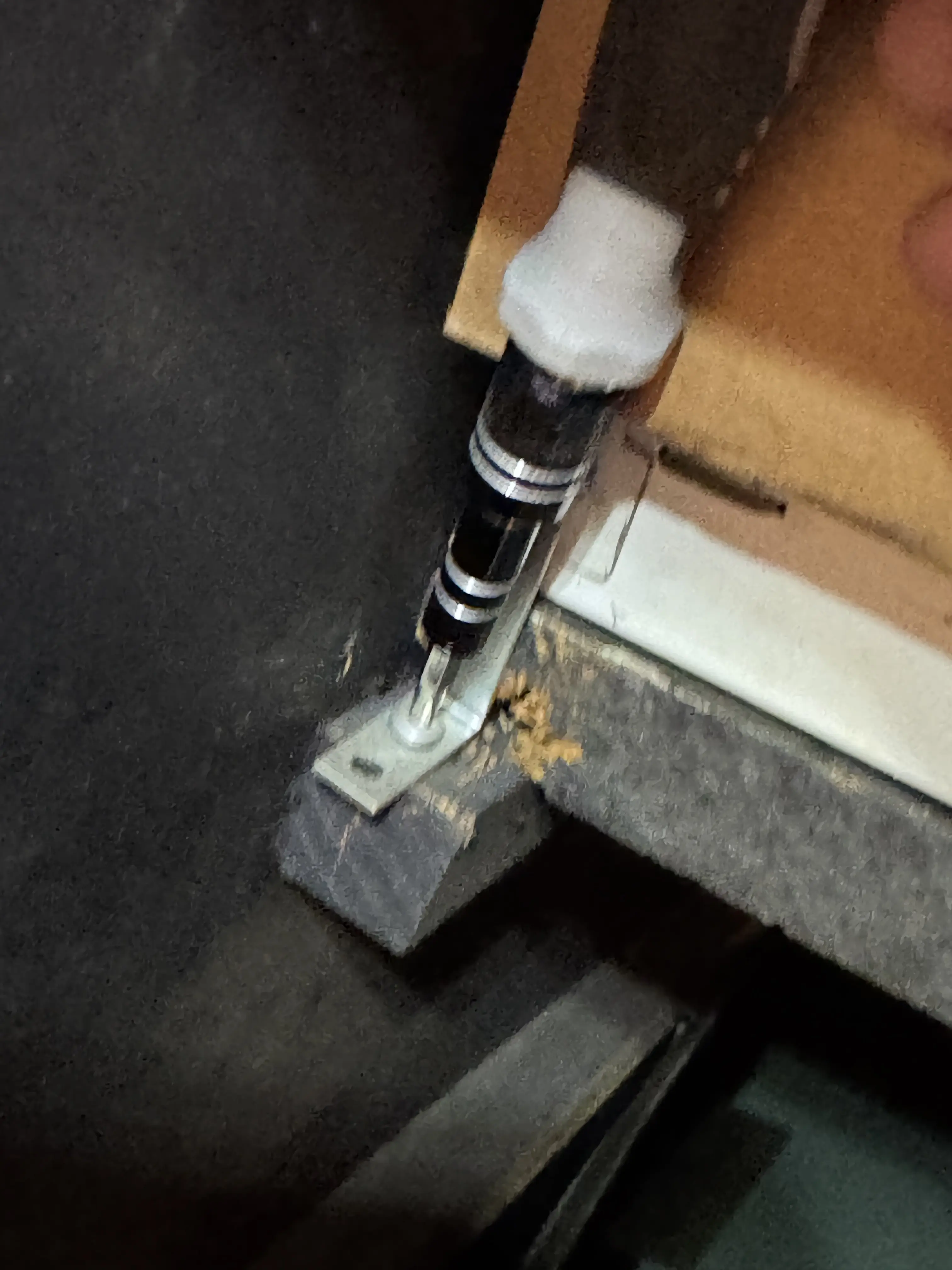

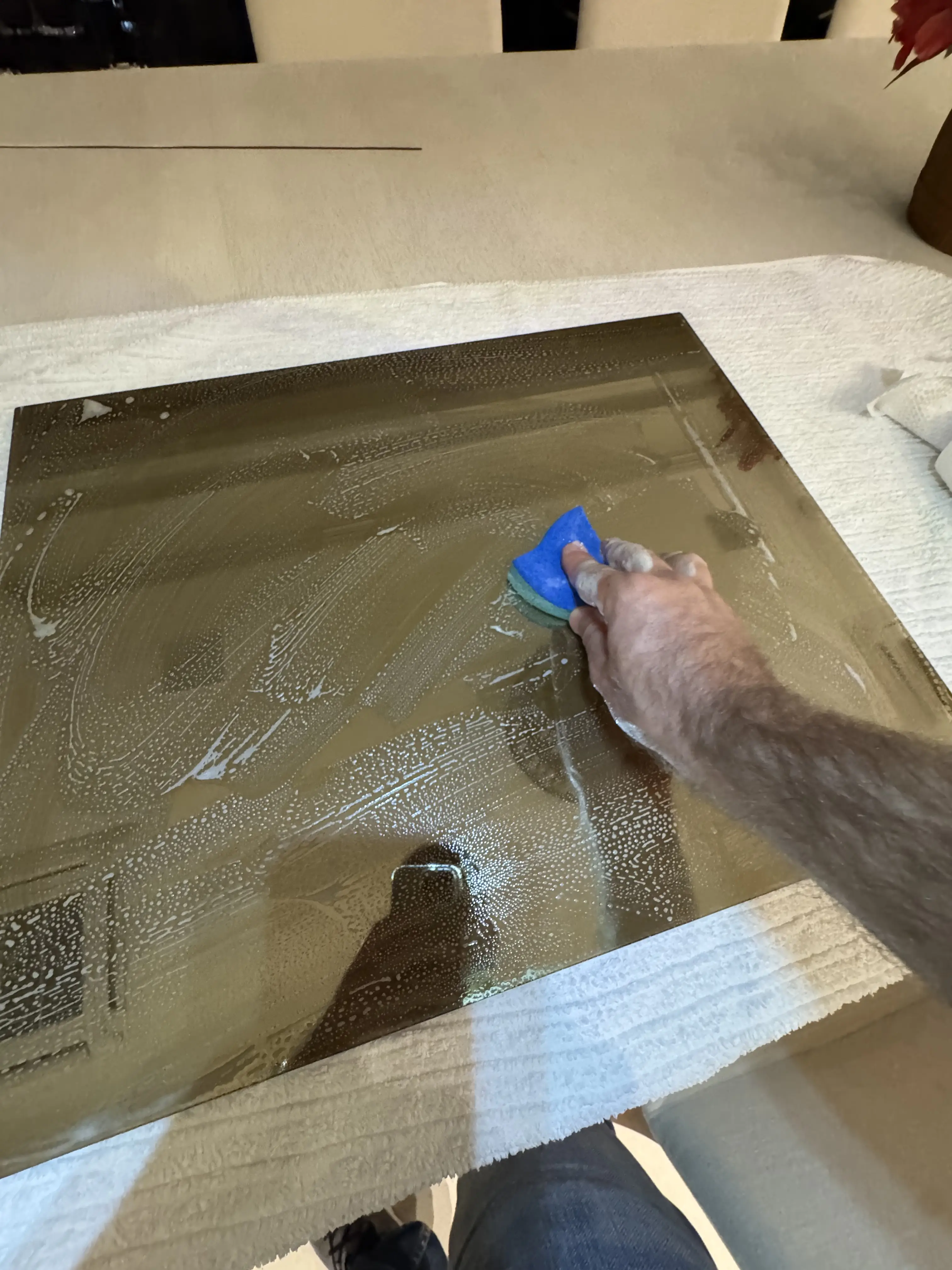

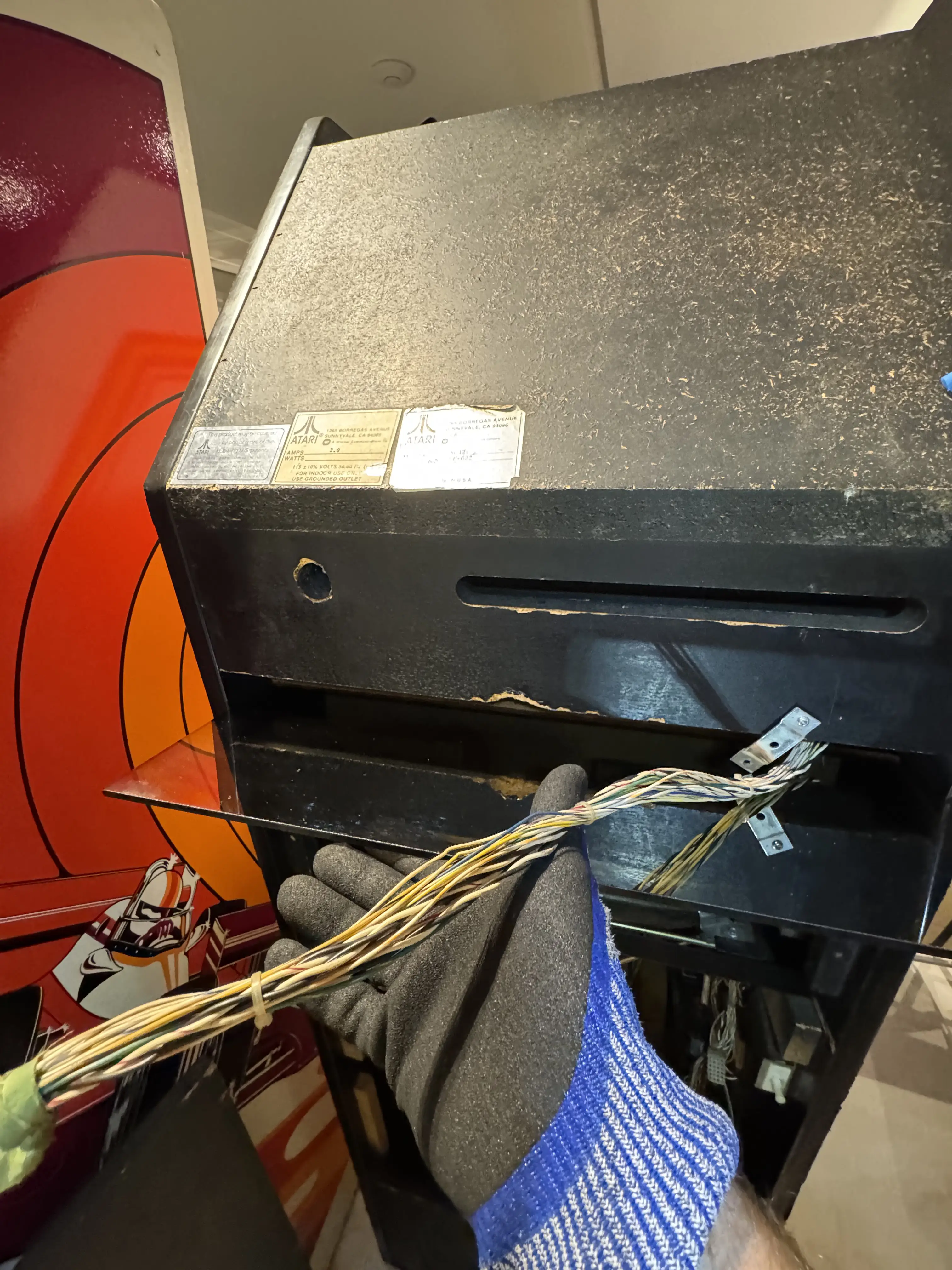

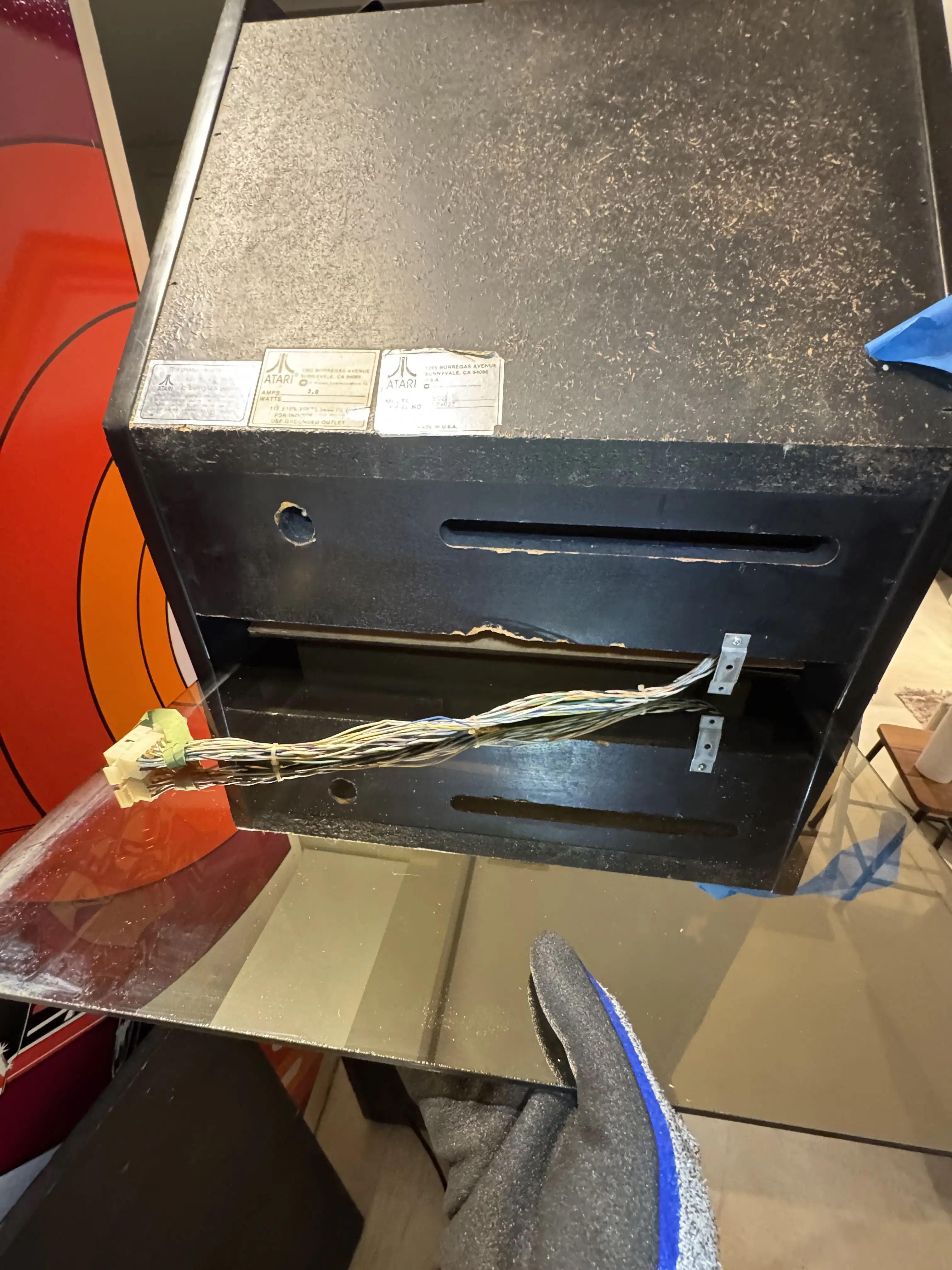

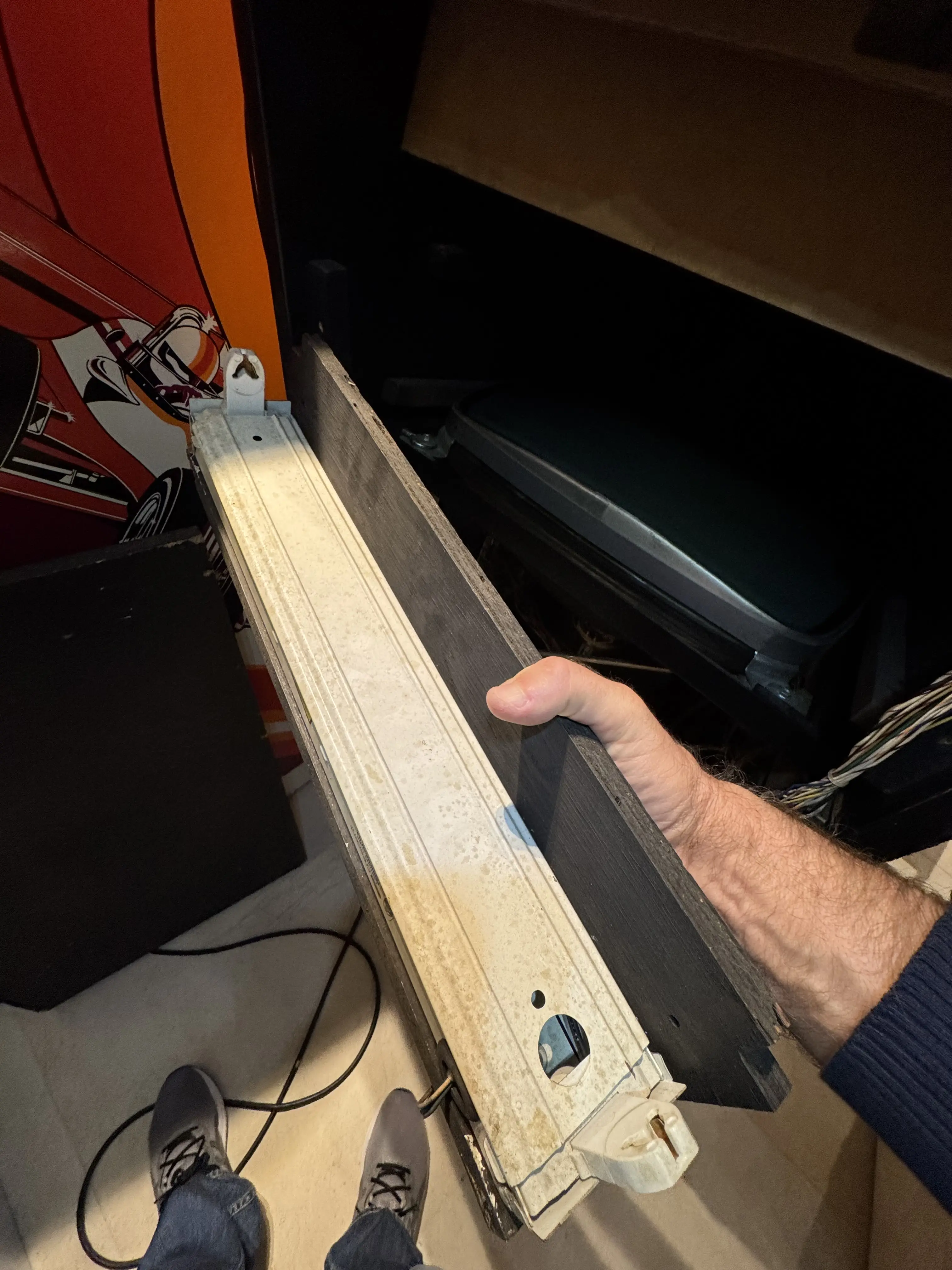

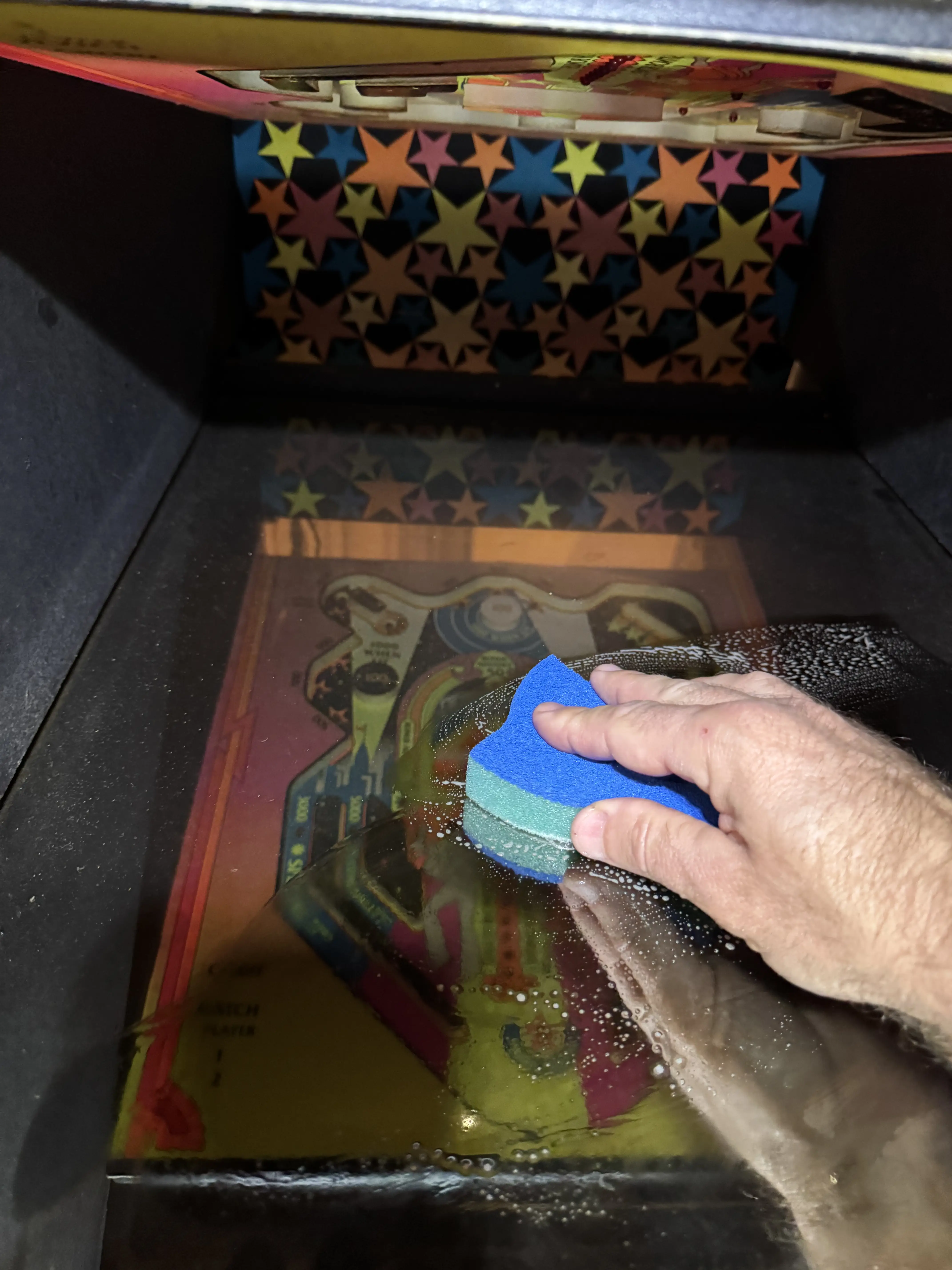

Antes de partir para uma noite de jogos e curtir este fantástico arcade, eu aprendi o procedimento para retirar o espelho e para limpar e retirar toda a poeira acumulada. Fiz a primeira parte da limpeza com o espelho dentro do gabinete, e depois resolvi retirá-lo para limpar também o verso.

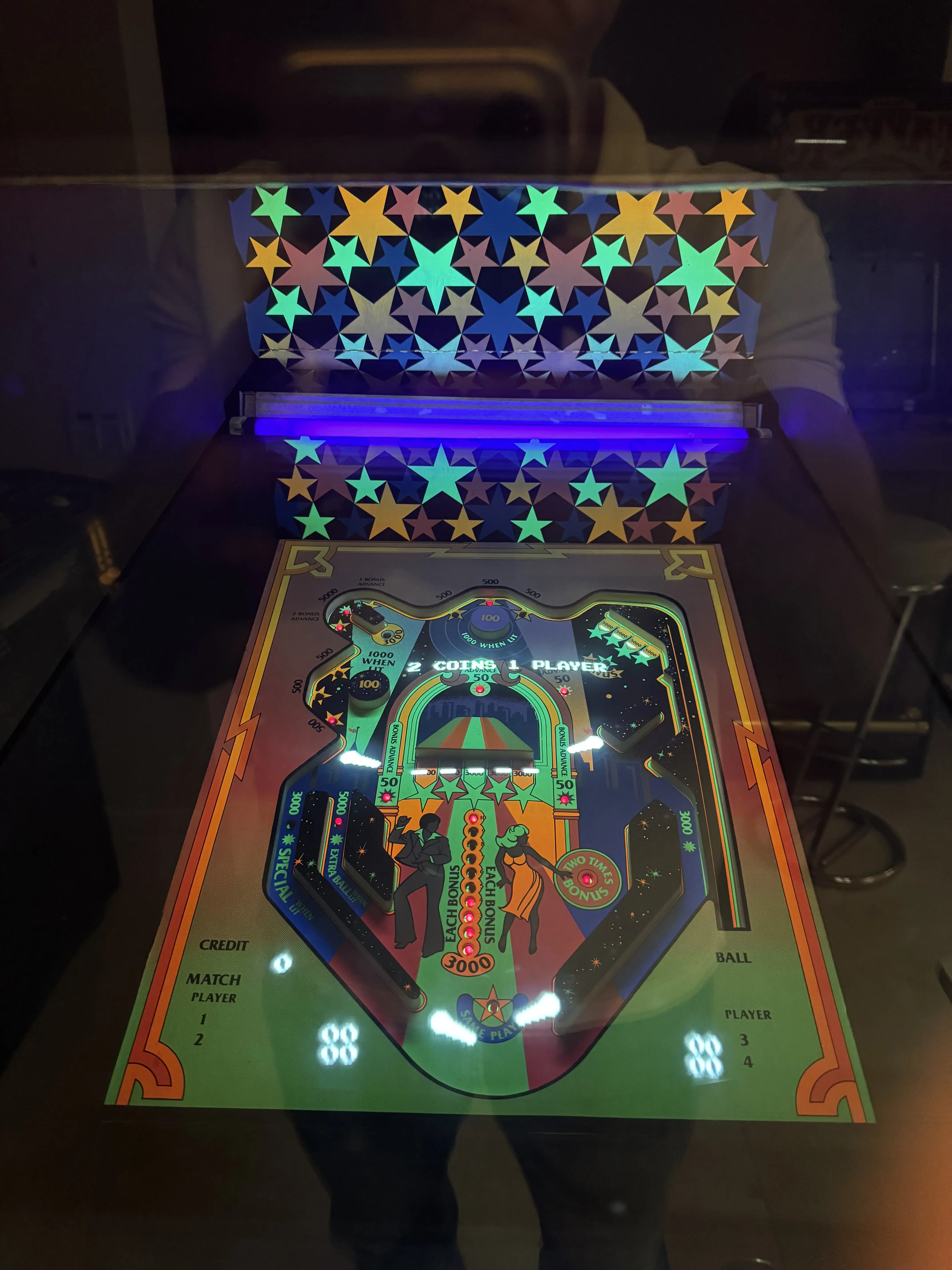

O resultado valeu a pena – a imagem ficou muito mais nítida, foi uma mudança e tanto!
Free Play e Self-Test
Uma das características das placas dos arcades mais modernos, especialmente a partir da utilização dos microprocessadores, é a presença de circuitos para ajustes mais sofisticados feitos através de DIP switches. Um dos mais importantes para colecionadores, que não existia nos games mais antigos, é o free play. Nada melhor que poder jogar sem precisar colocar moedas ou abrir a coin door para acionar o switch.

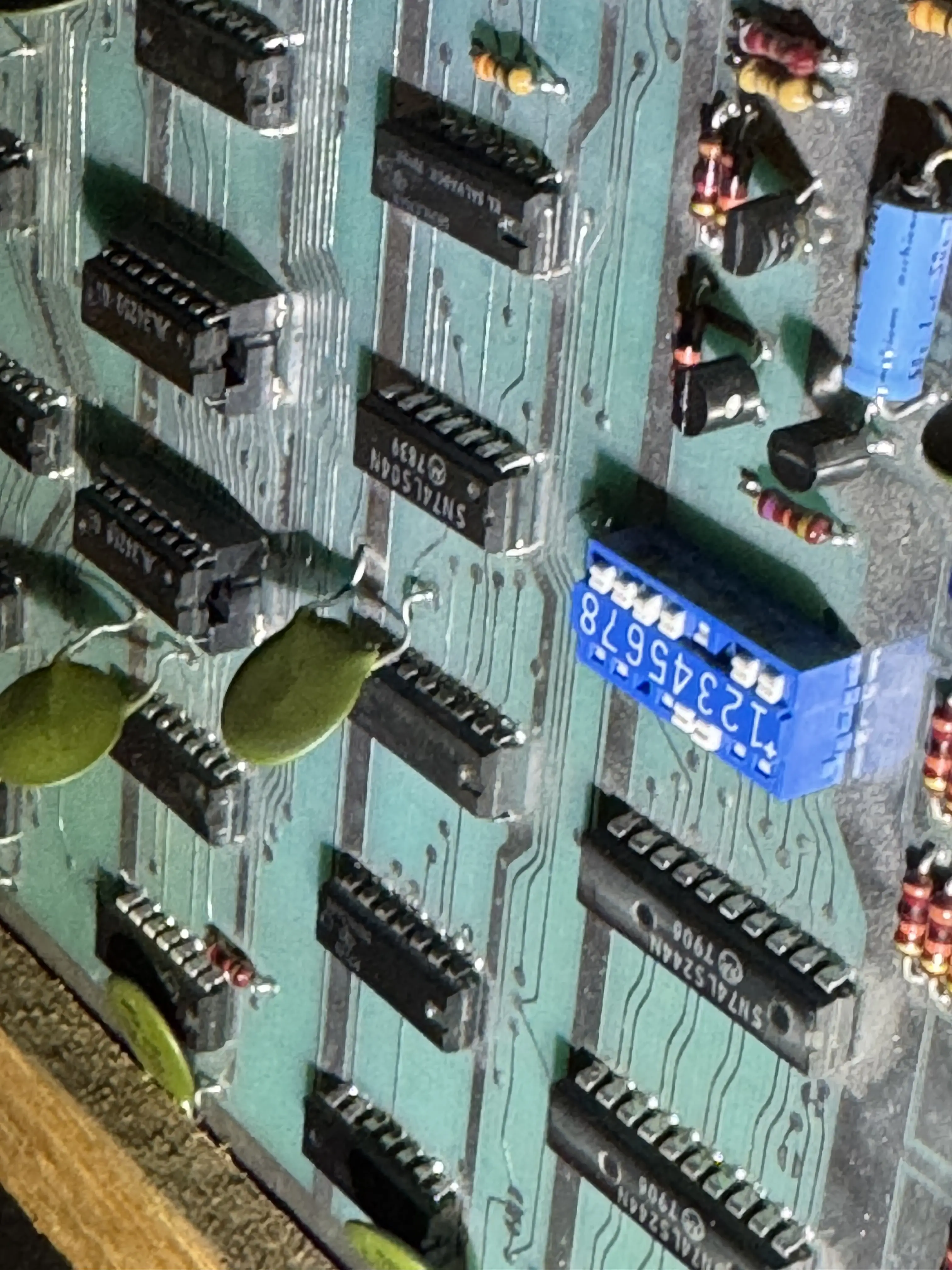

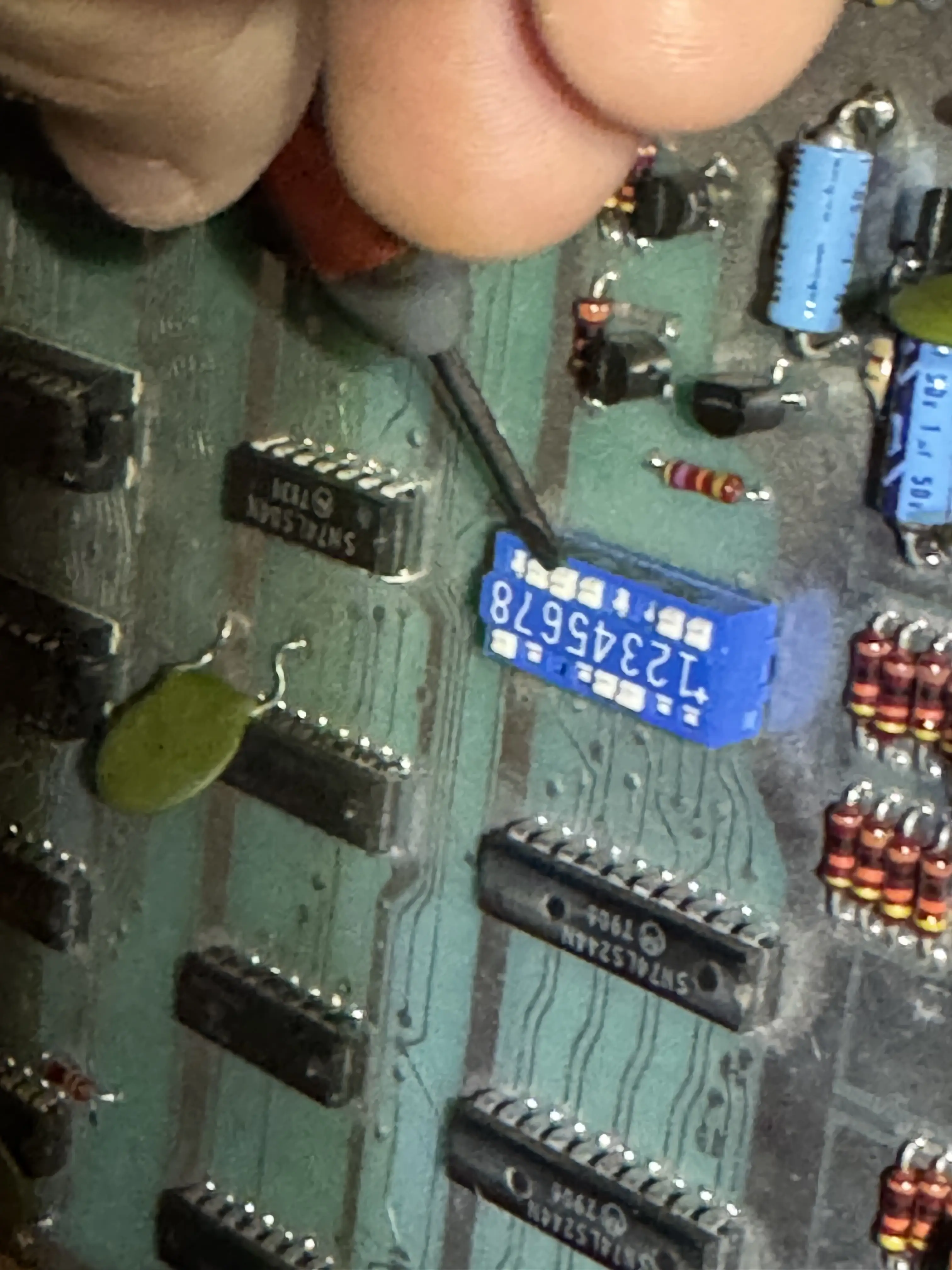

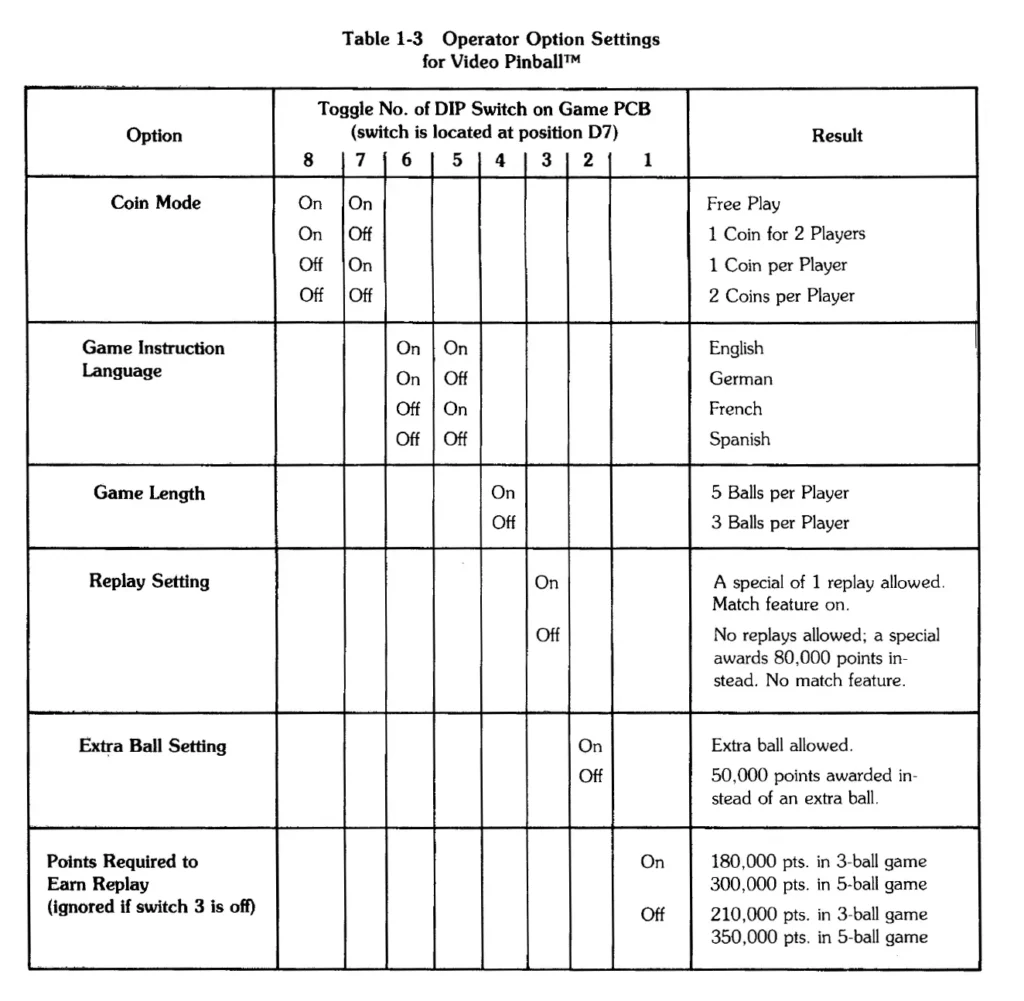

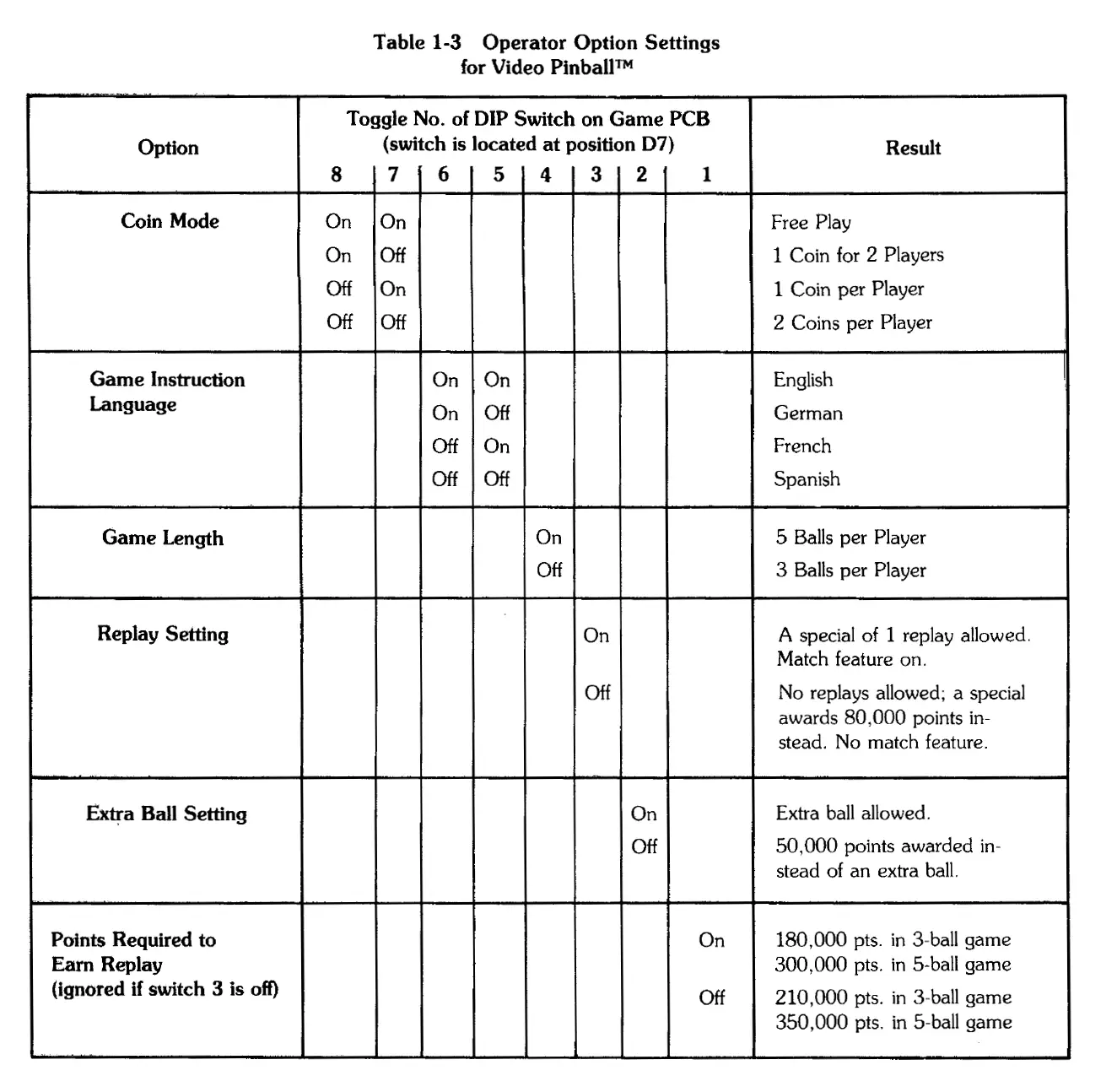

Conforme as instruções acima, basta colocar as posições 7 e 8 dos DIP switches na posição ON para ativar esta função.
Em seguida, acionei o test switch, que fica ao lado do controle de volume do jogo, para entrar no modo de testes. Neste modo, é possível testar todas as teclas e, ainda, a força do plunger, ou shooter.
O acionamento do plunger ocasiona uma leitura hexadecimal que fica na parte de baixo do vídeo. Uma força mediana deve gerar números entre 30 e 40, enquanto a força máxima pode atingir 7F.
As Fotos

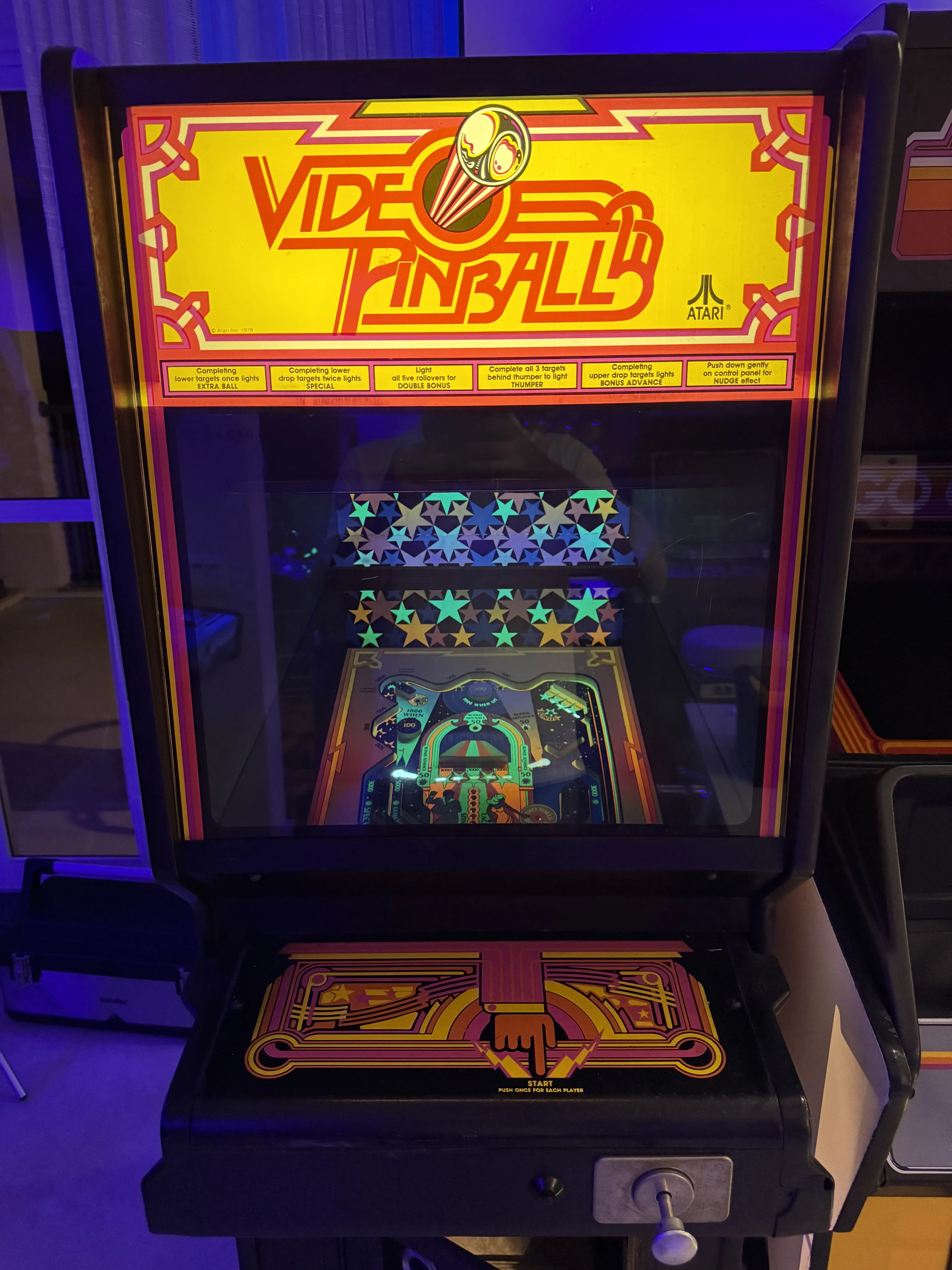

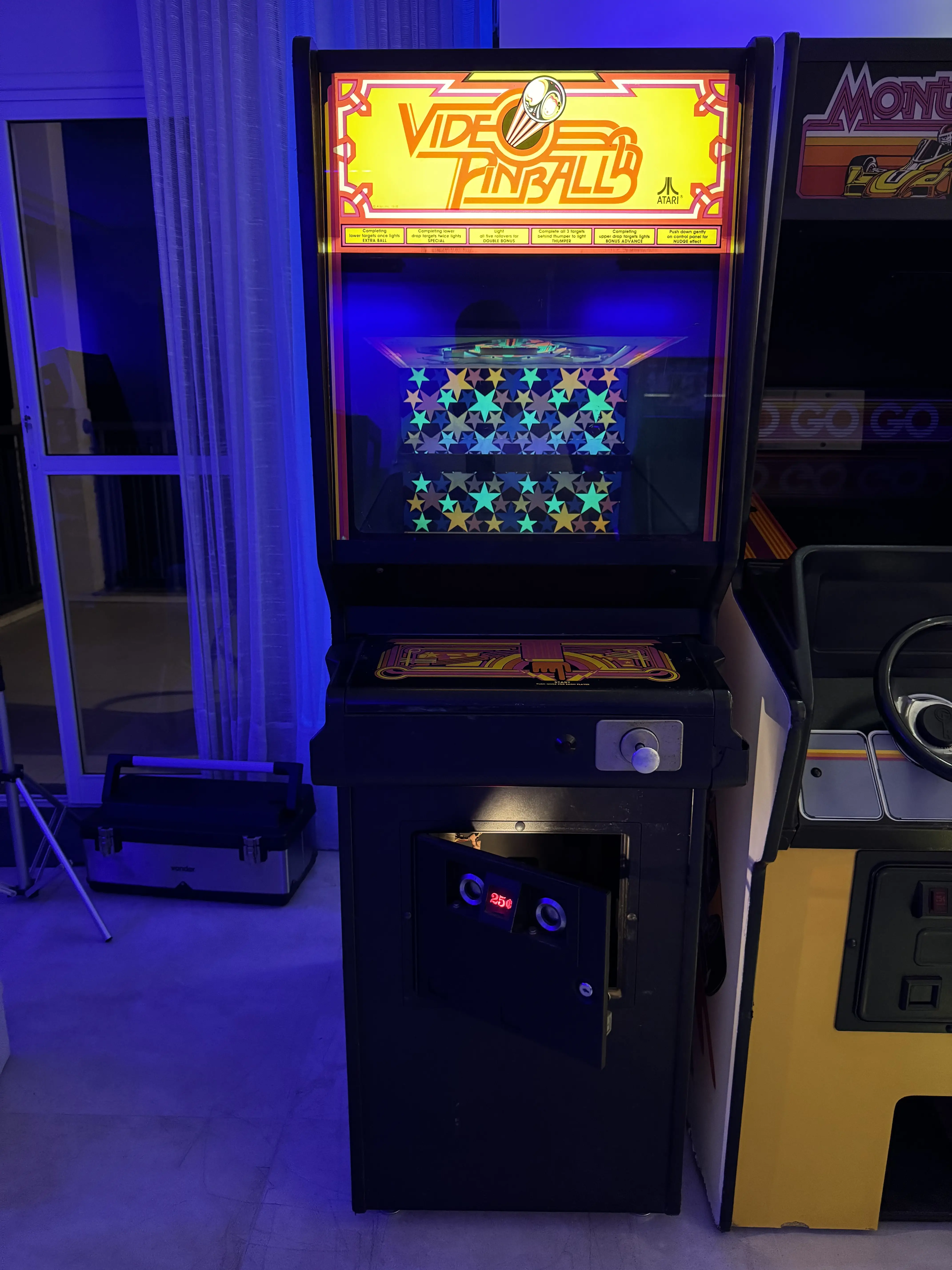

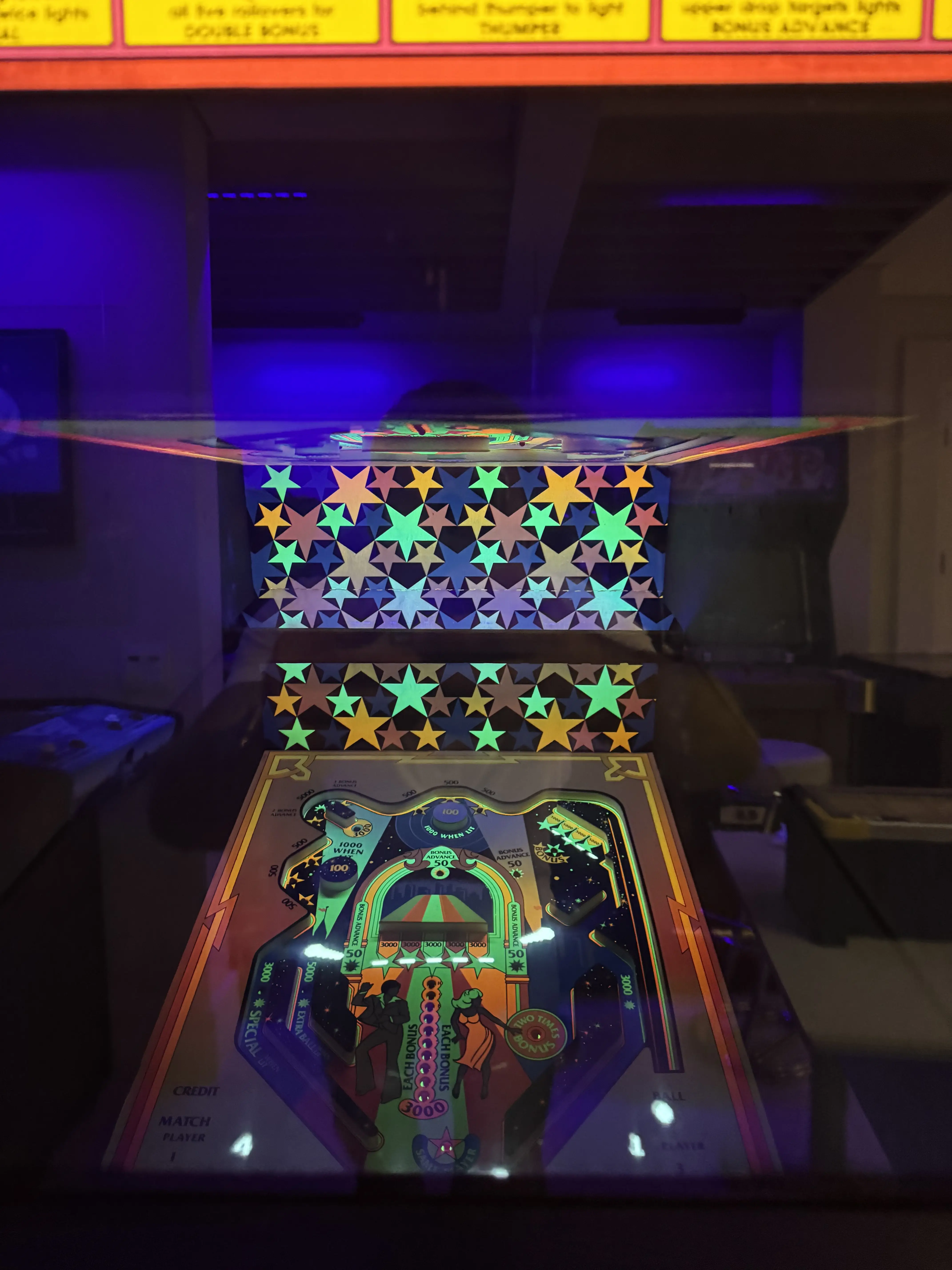

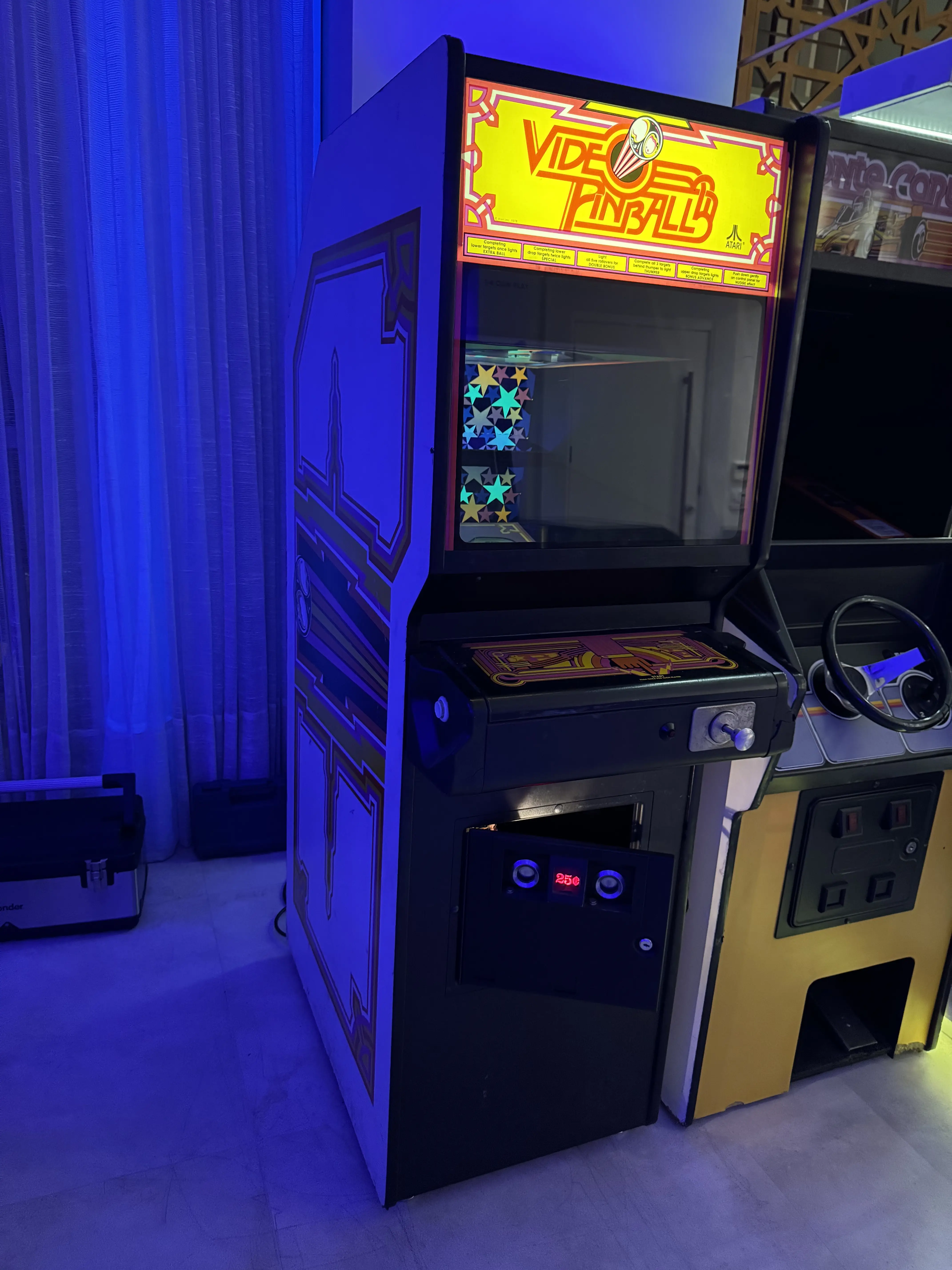

Como eu pretendia desmontar o gabinete para iniciar o processo de restauração, aproveitei para tirar algumas fotos e documentar toda a beleza deste maravilhoso e exclusivo gabinete de arcade. Sem dúvida, com apenas 1.500 unidades fabricadas, é um jogo de destaque em qualquer coleção.
O Gameplay!
Acompanhe uma partida de Video Pinball ao som de nada menos que… Pinball Wizard (limitado a 1 minuto devido à música com direitos autorais)!
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: A Fantástica História por Trás do Arcade Video Pinball, 01 – Como Consegui um Gabinete de Video Pinball, 02 – Inspeção no Brasil: um Caos Completo, 03 – Reparo e Testes no Conjunto de Força, 04 – Testando o Monitor e a PCB, 05 – Reparo Simultâneo do Monitor e da PCB, 06 – Colocação de Pezinhos e Funcionamento do Marquee e 07 – Testes de Luz Negra e Limpeza do Espelho.
O próximo post é o 09 – Desmontagem do Gabinete.
