Video Pinball #07: Testes de Luz Negra e Limpeza do Espelho

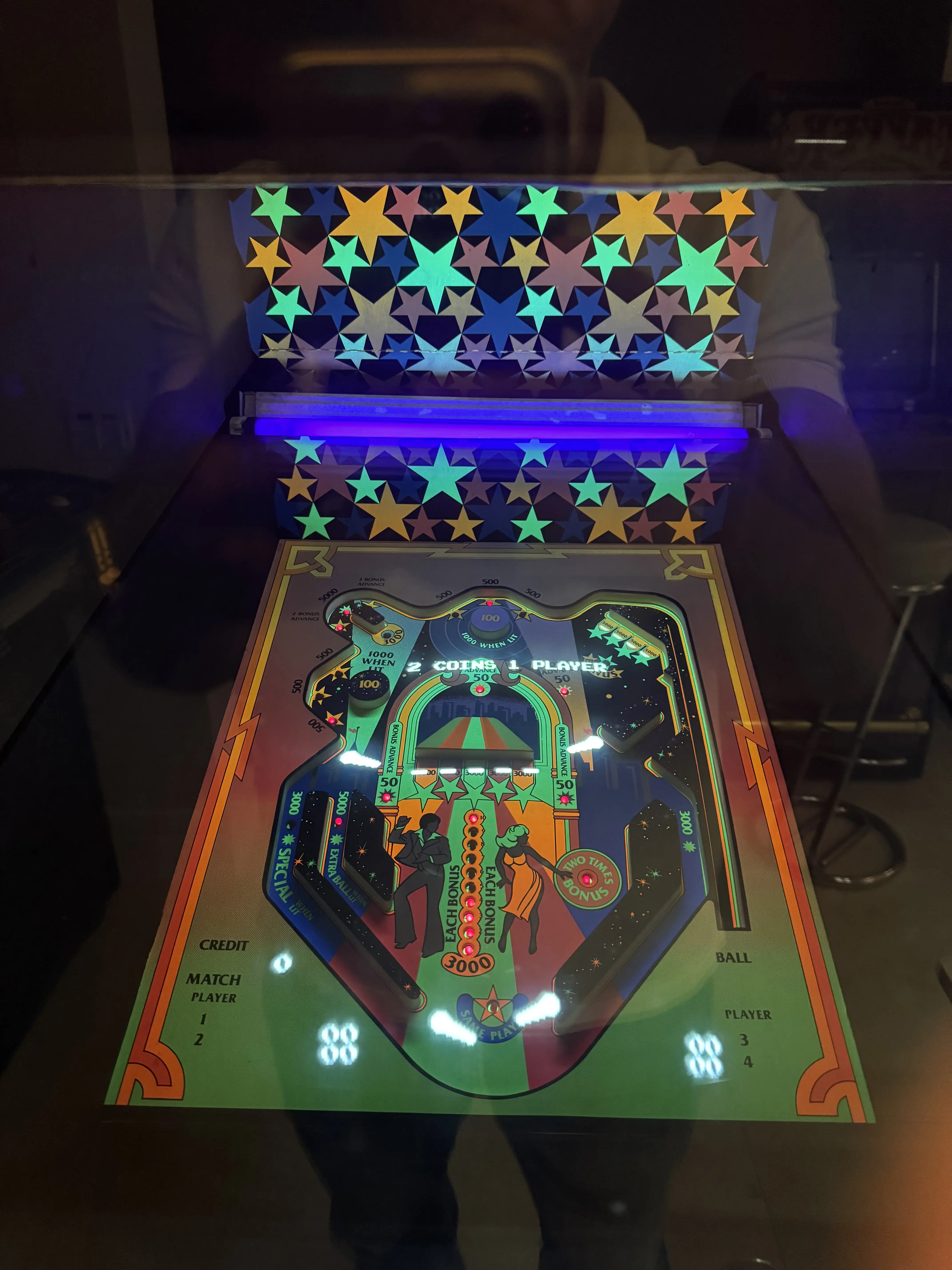

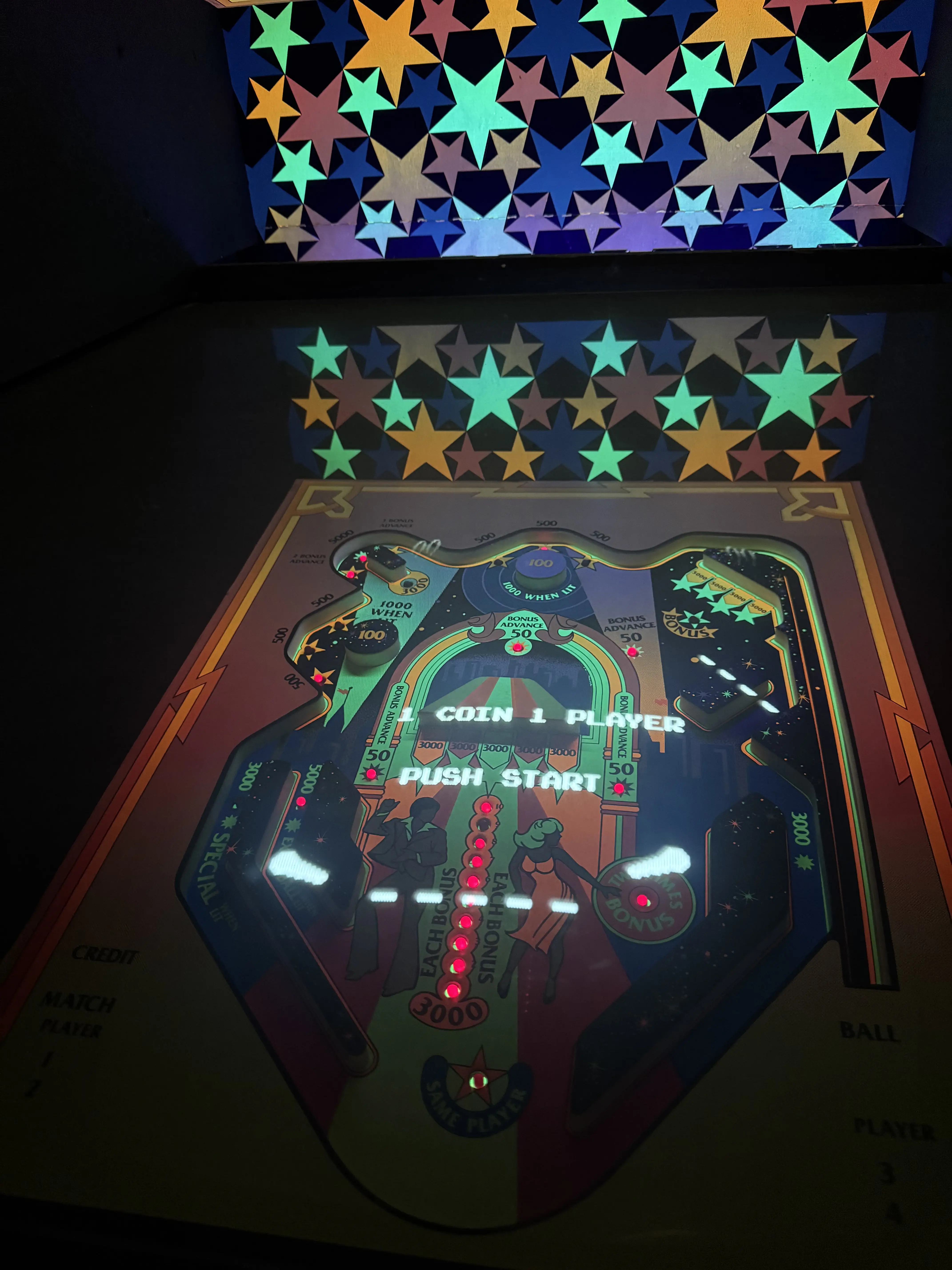

Com o arcade Video Pinball, da Atari, finalmente em funcionamento e todos os principais testes realizados, resolvi estudar melhor o funcionamento da luz negra, ou UV (ultravioleta). O principal motivo é que eu estava um pouco incomodado com o fato de a parte de baixo do tabuleiro estar bem mais escura que a parte superior:

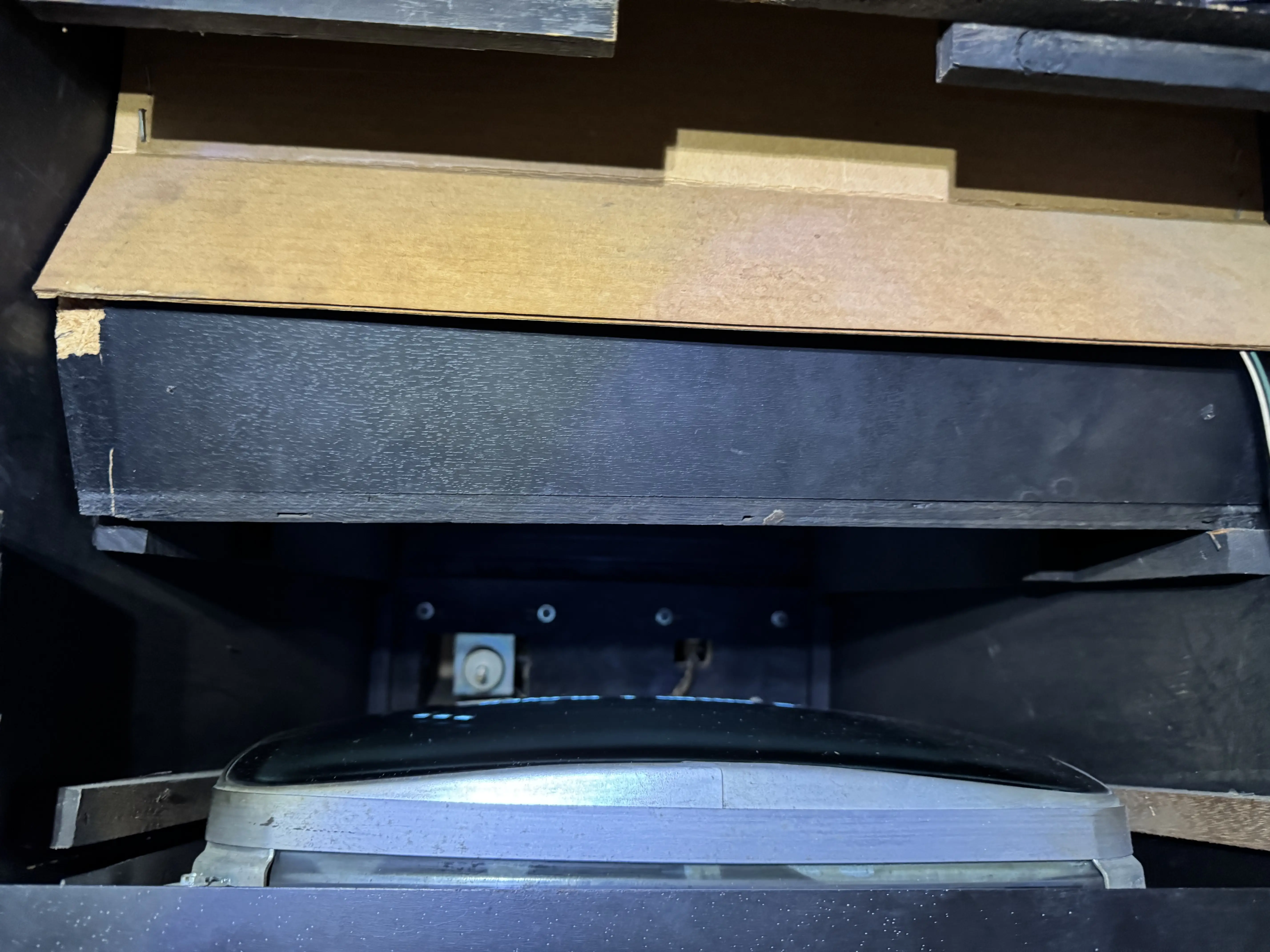

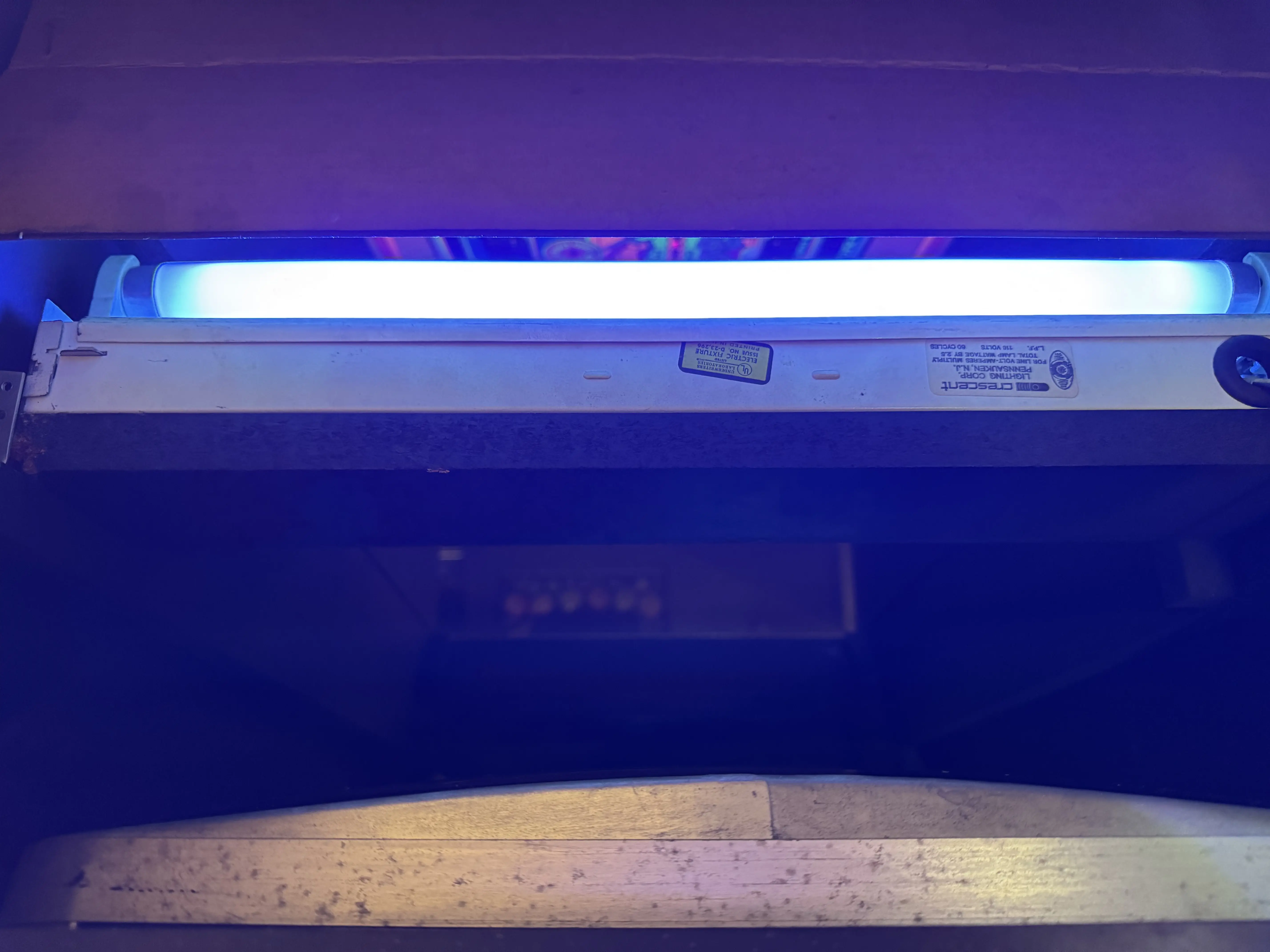

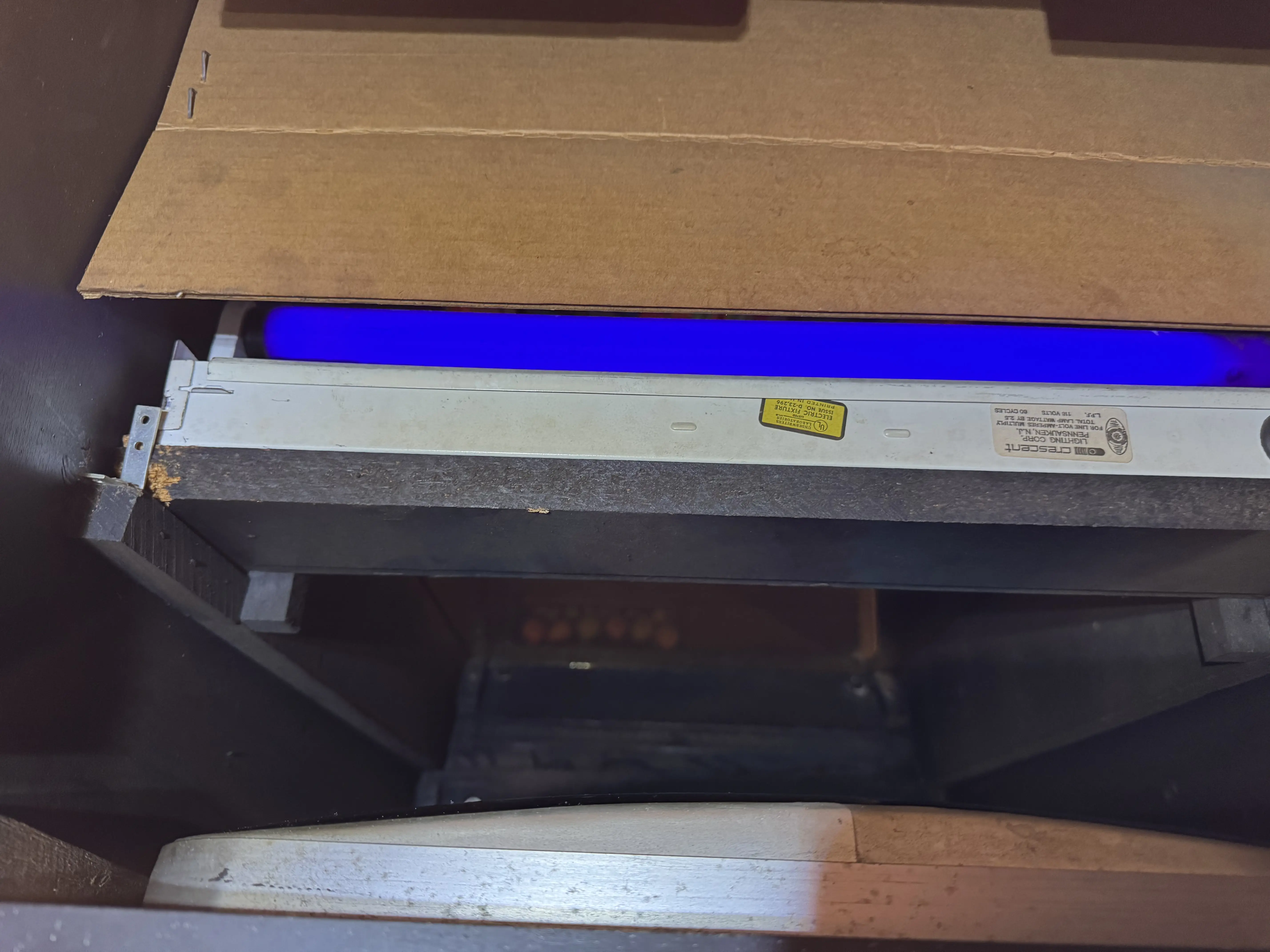

O acesso à luz UV se dá na parte de trás da máquina:

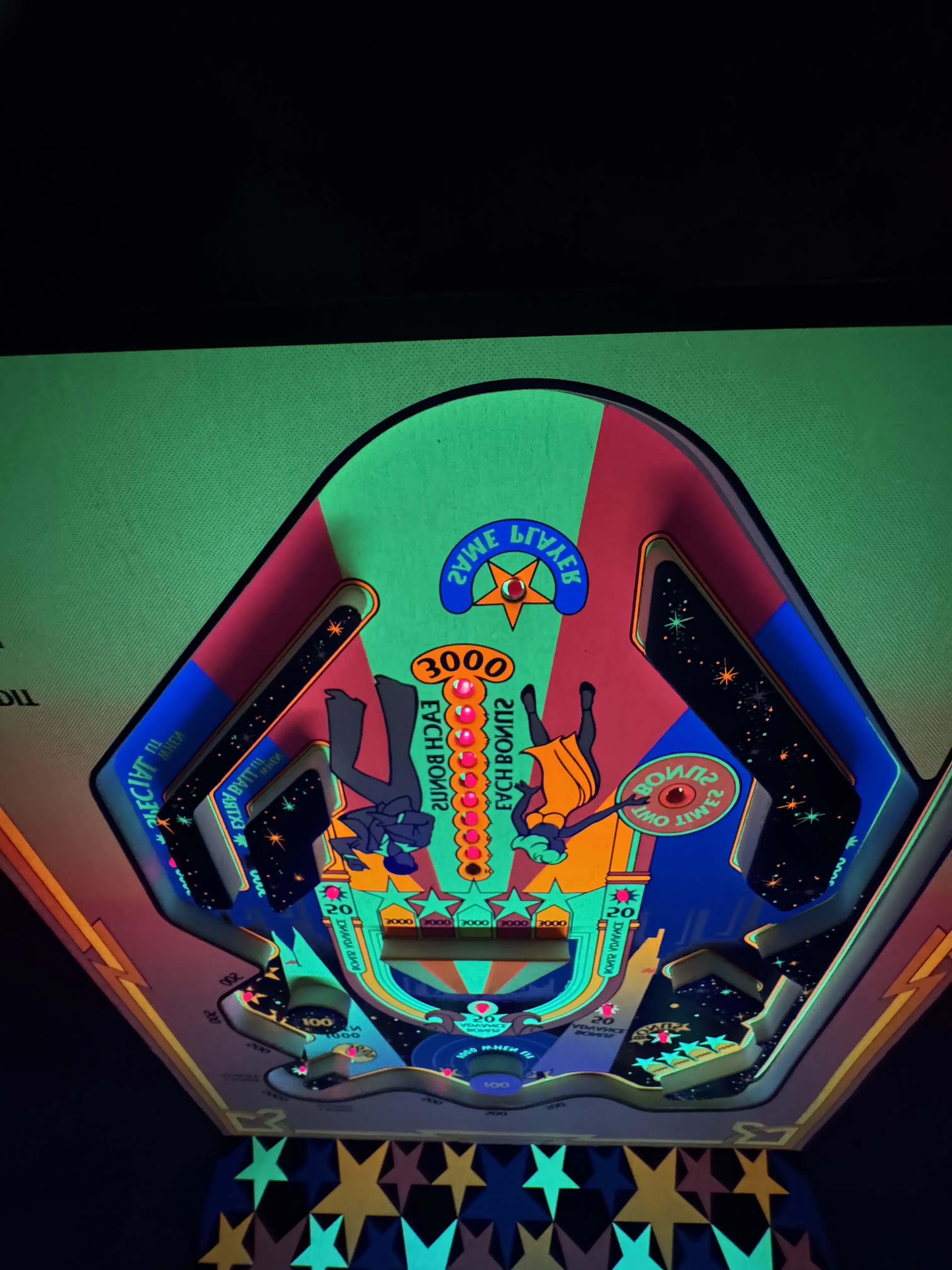

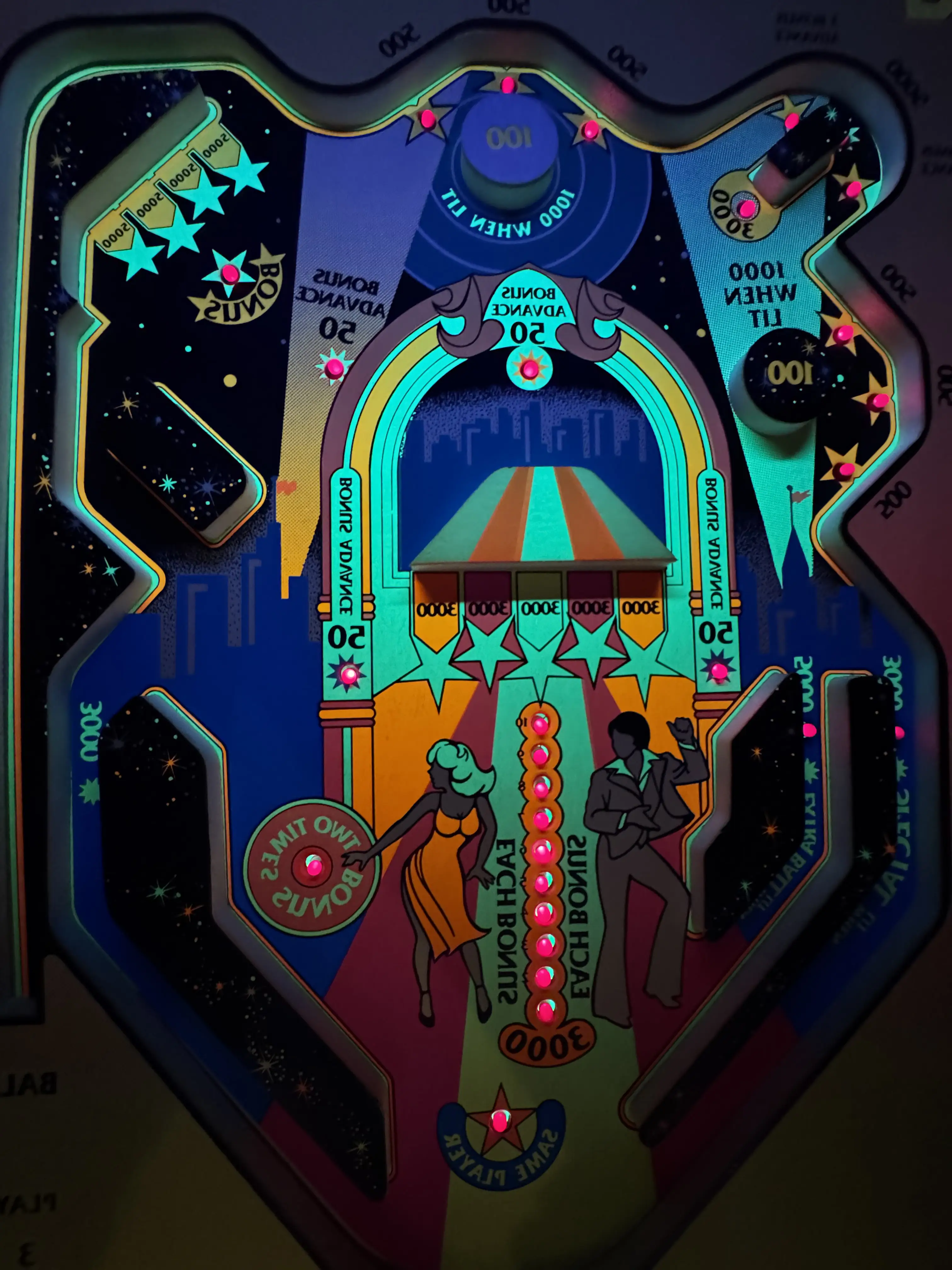

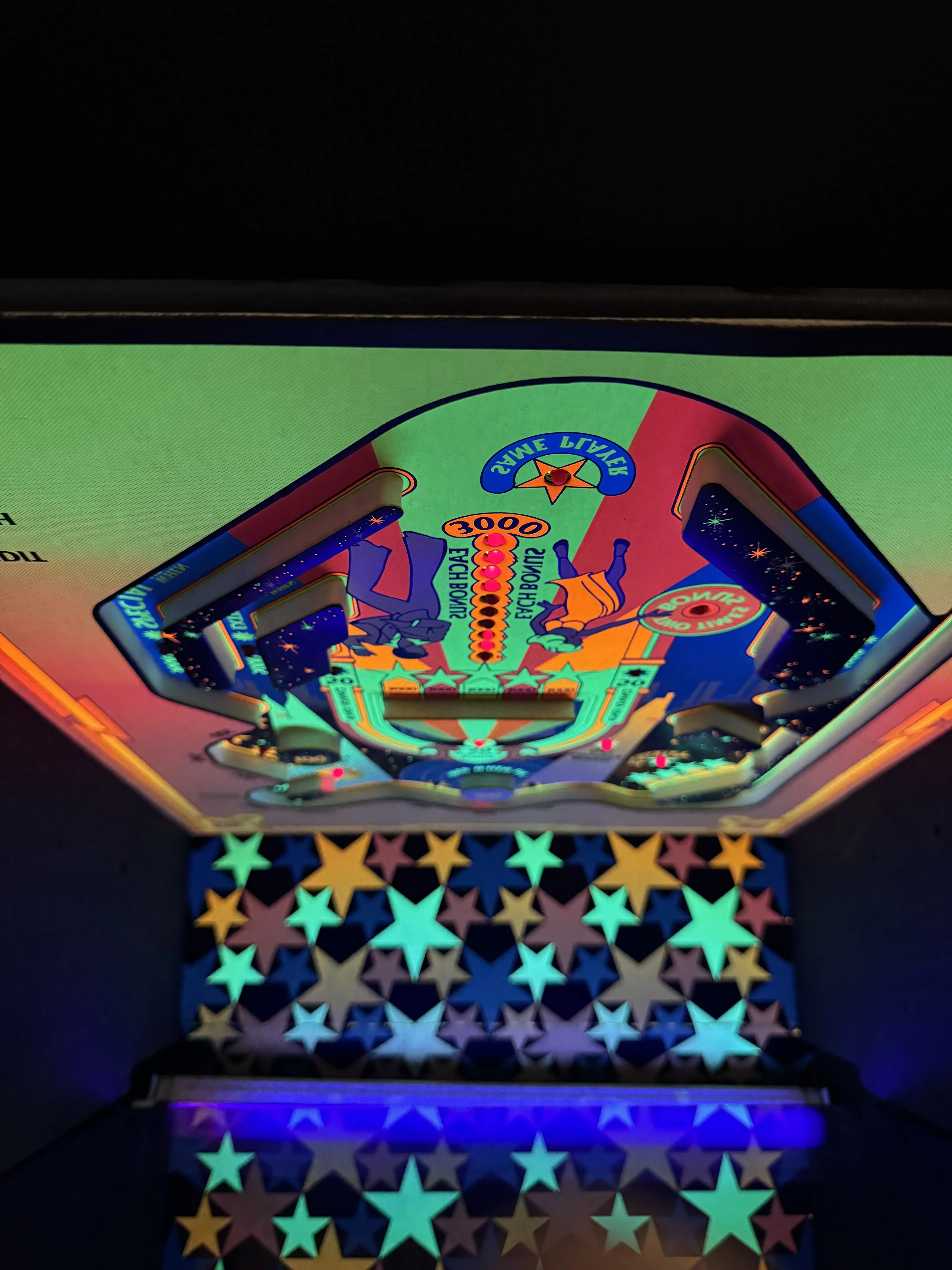

O que ela faz é iluminar o playfield fluorescente, que reage à luz ultravioleta:

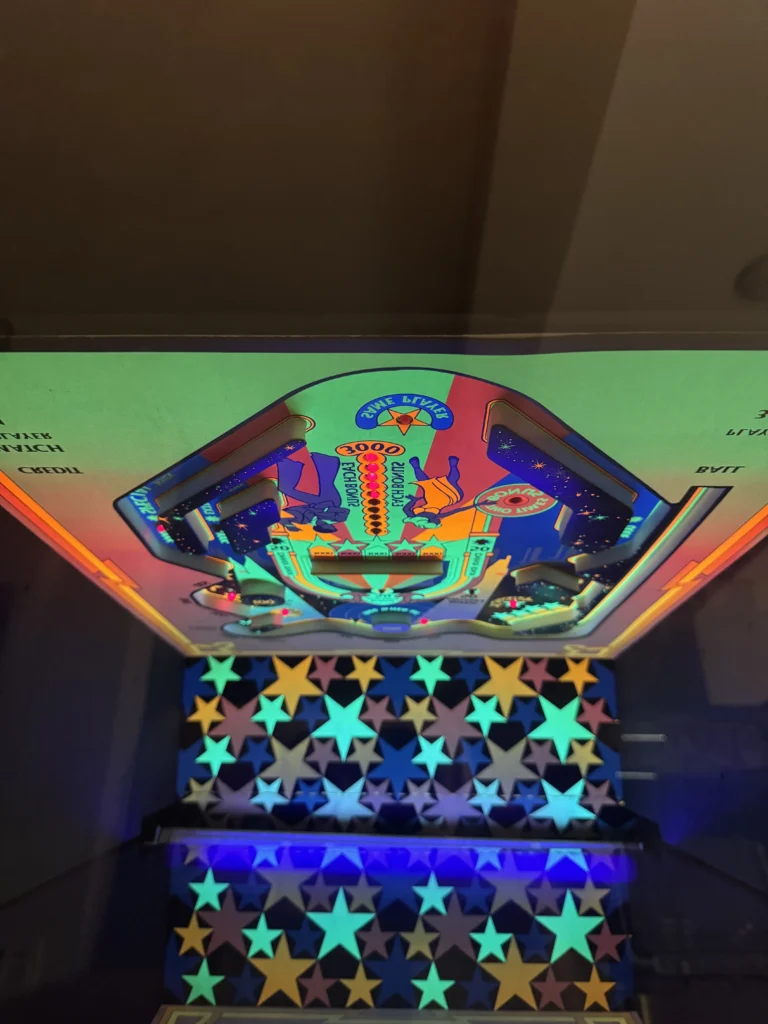

O playfield vai refletir no espelho e ficar sobreposto ao monitor:

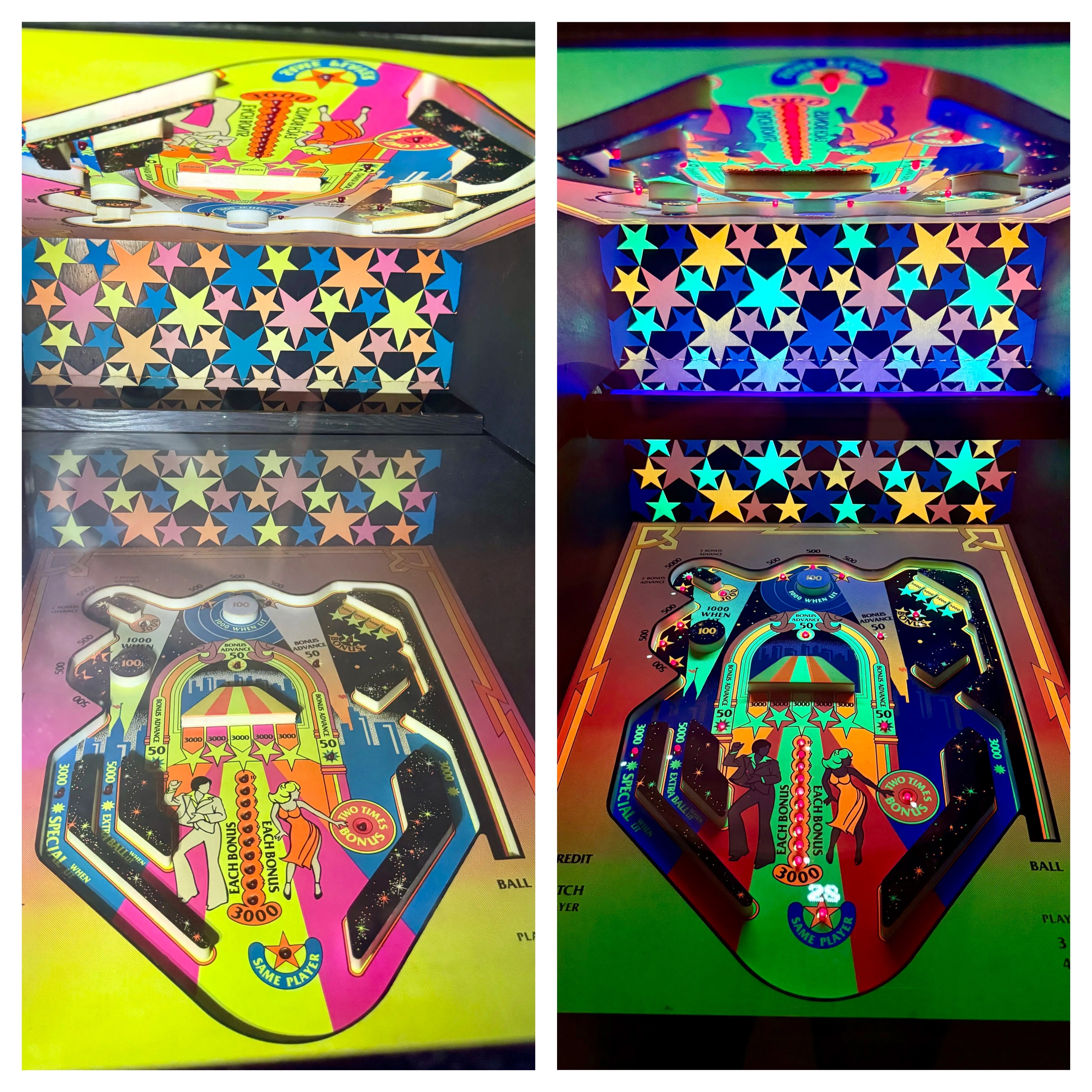

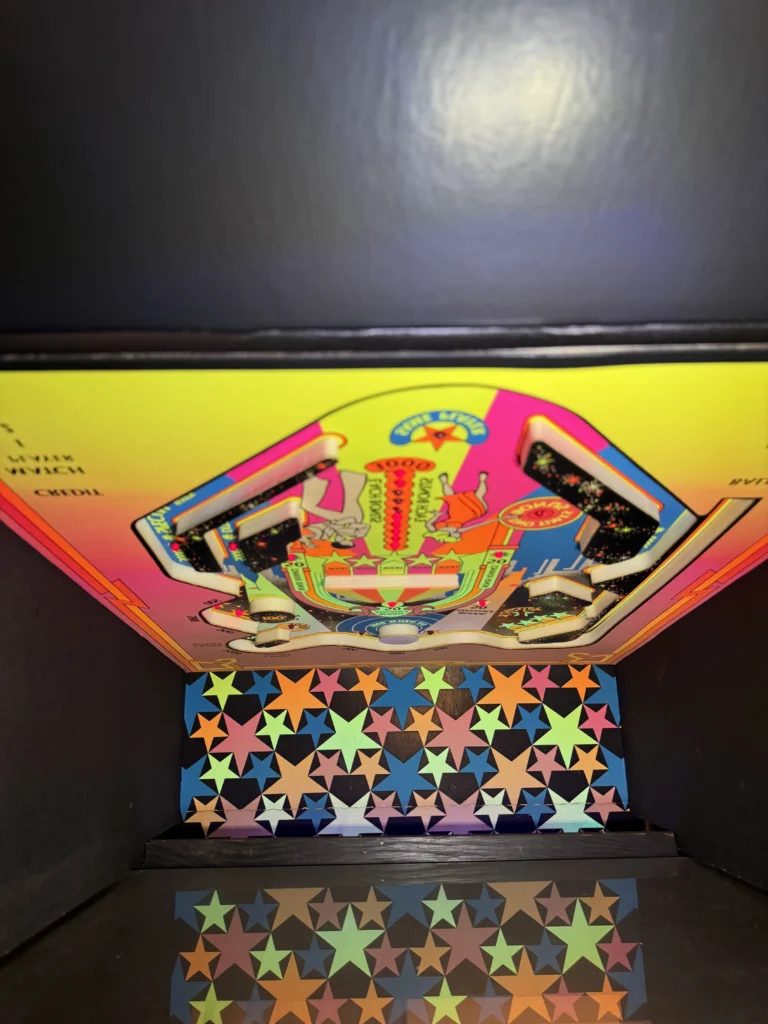

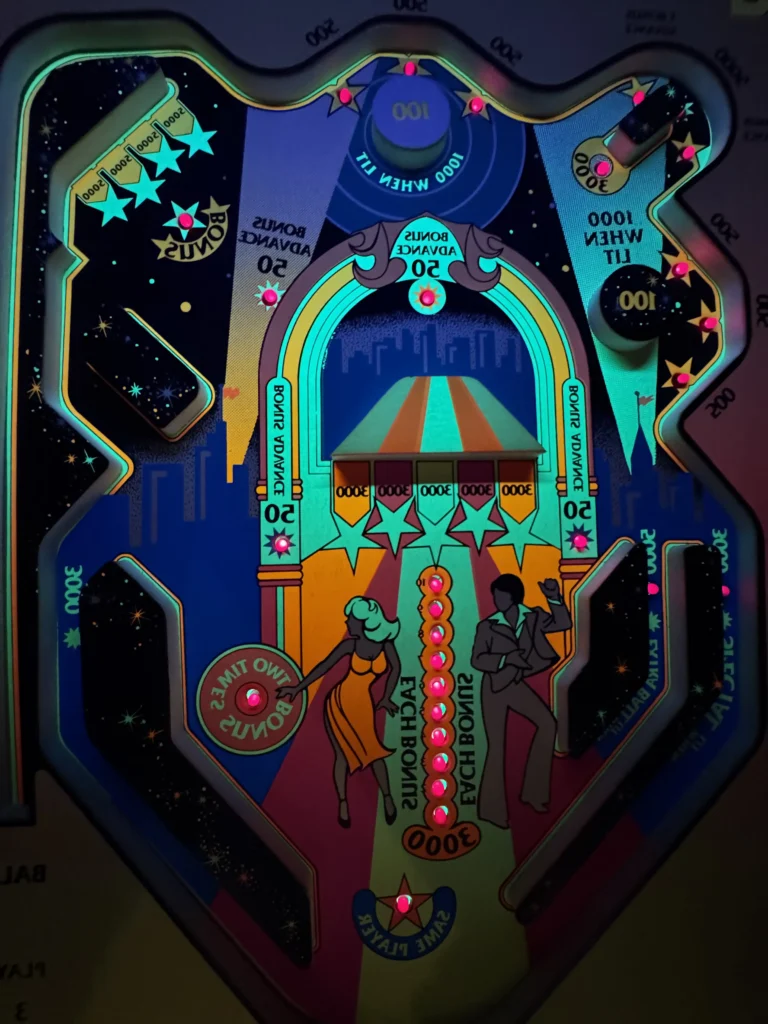

É realmente impressionante o efeito que a luz negra causa no playfield. Para uma melhor visualização, veja o mesmo tabuleiro, com luz normal e com luz negra:

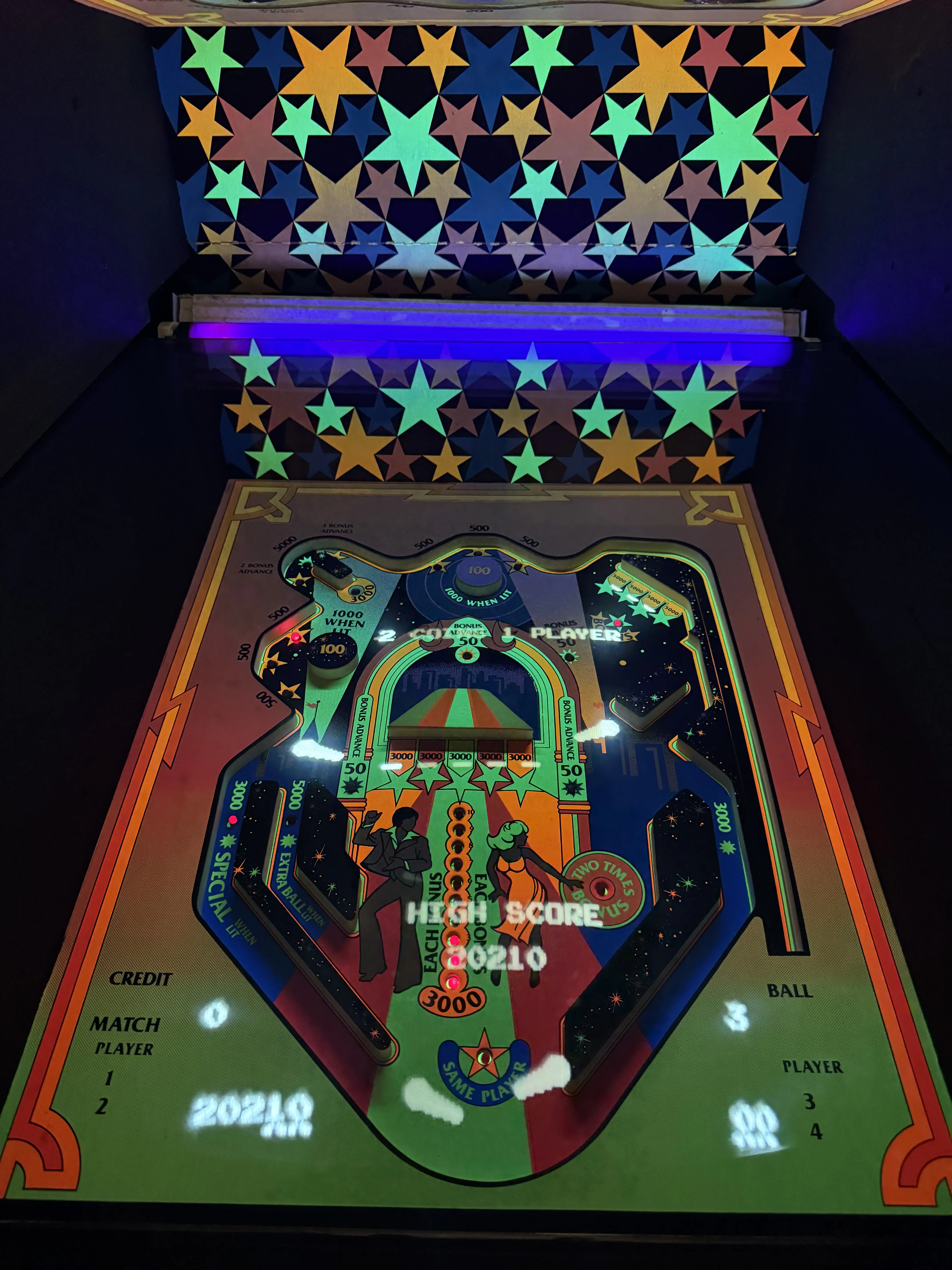

Prosseguindo com o experimento, o primeiro teste que fiz foi trocando a luz negra tradicional por uma “white black lamp”, ou seja, uma lâmpada UV, estilo luz negra, porém, quando desligada, é de cor clara. Sua luz é mais forte do que a luz negra tradicional:
Inicialmente, eu gostei muito do efeito, pois todo o tabuleiro ficou mais colorido, com cores realmente vivas.
O problema desta iluminação é que a imagem branca gerada pelo jogo ficou fraca e menos nítida. Além disso, a parte de baixo do tabuleiro continuou escura, mesmo problema observado com a luz original.
Obs.: no vídeo acima, é possível notar que a parte de baixo da imagem está com defeito. O monitor começou a apresentar problemas na rolagem vertical.

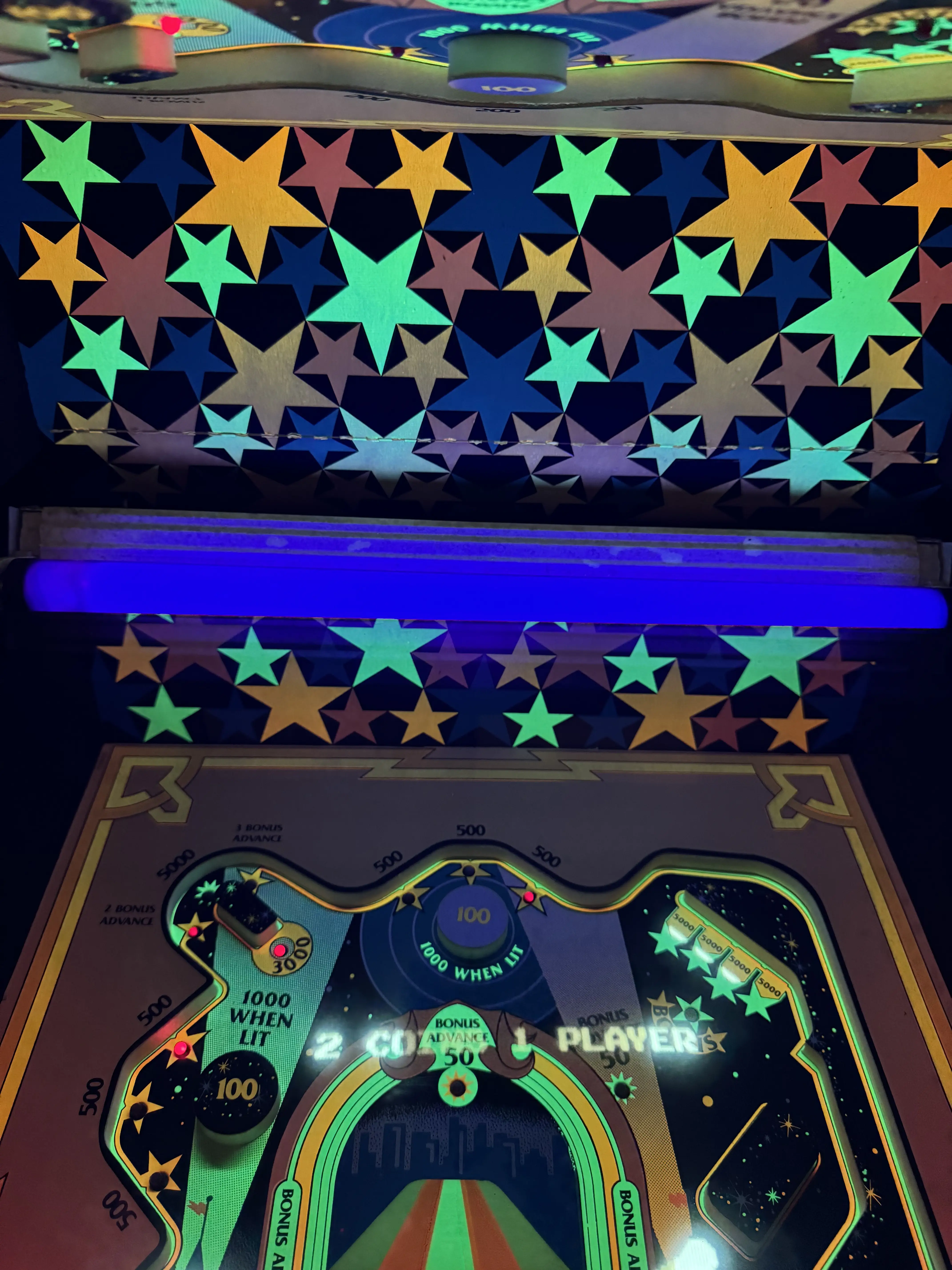

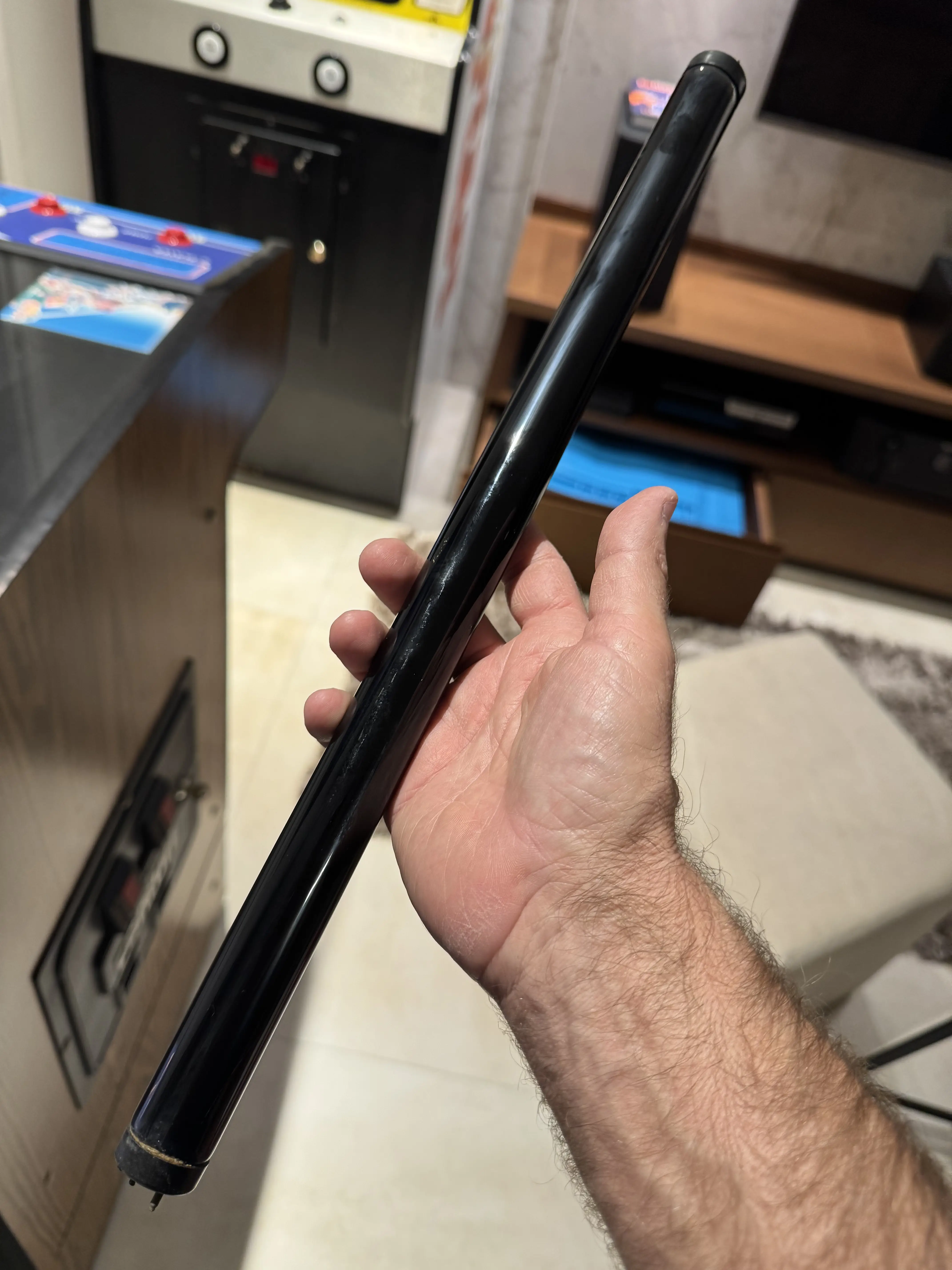

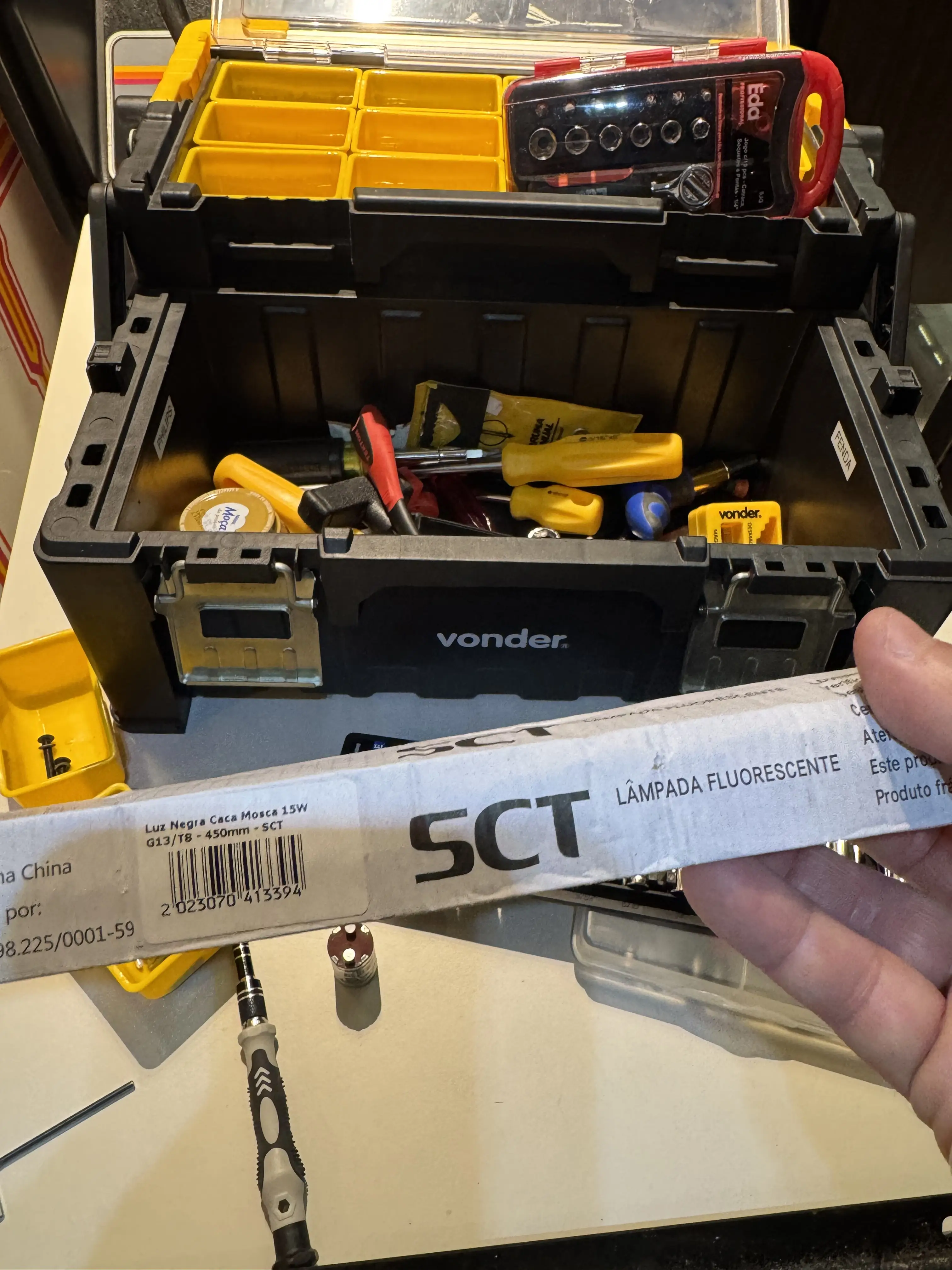

Continuando o teste, eu coloquei uma luz negra tradicional, porém nova, para ver se percebia alguma diferença:
É possível notar que, com esta lâmpada, as imagens geradas pelo monitor ficam muito mais nítidas, o que é o ideal. Porém, o problema da parte de baixo do playfield continuava.

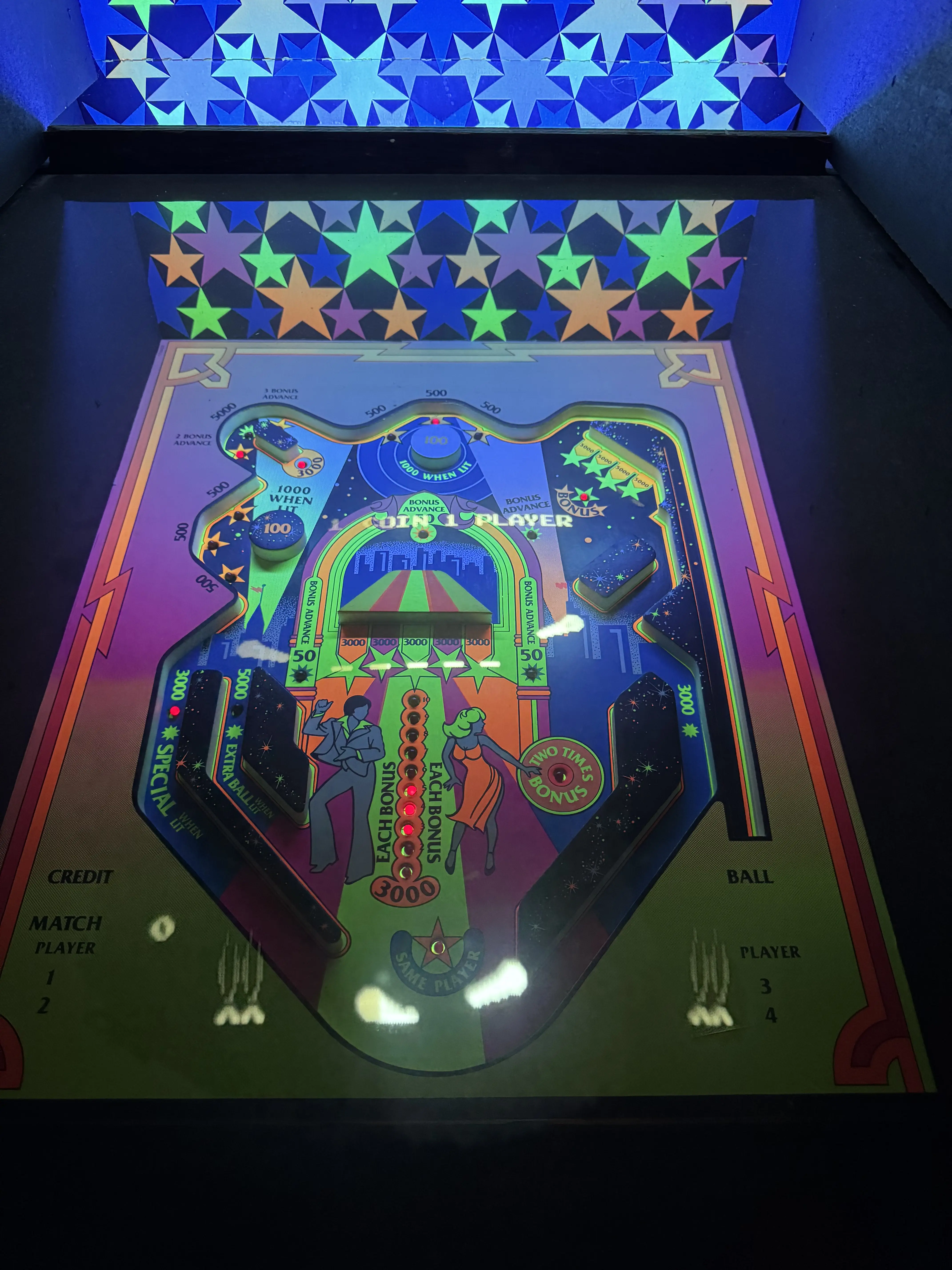

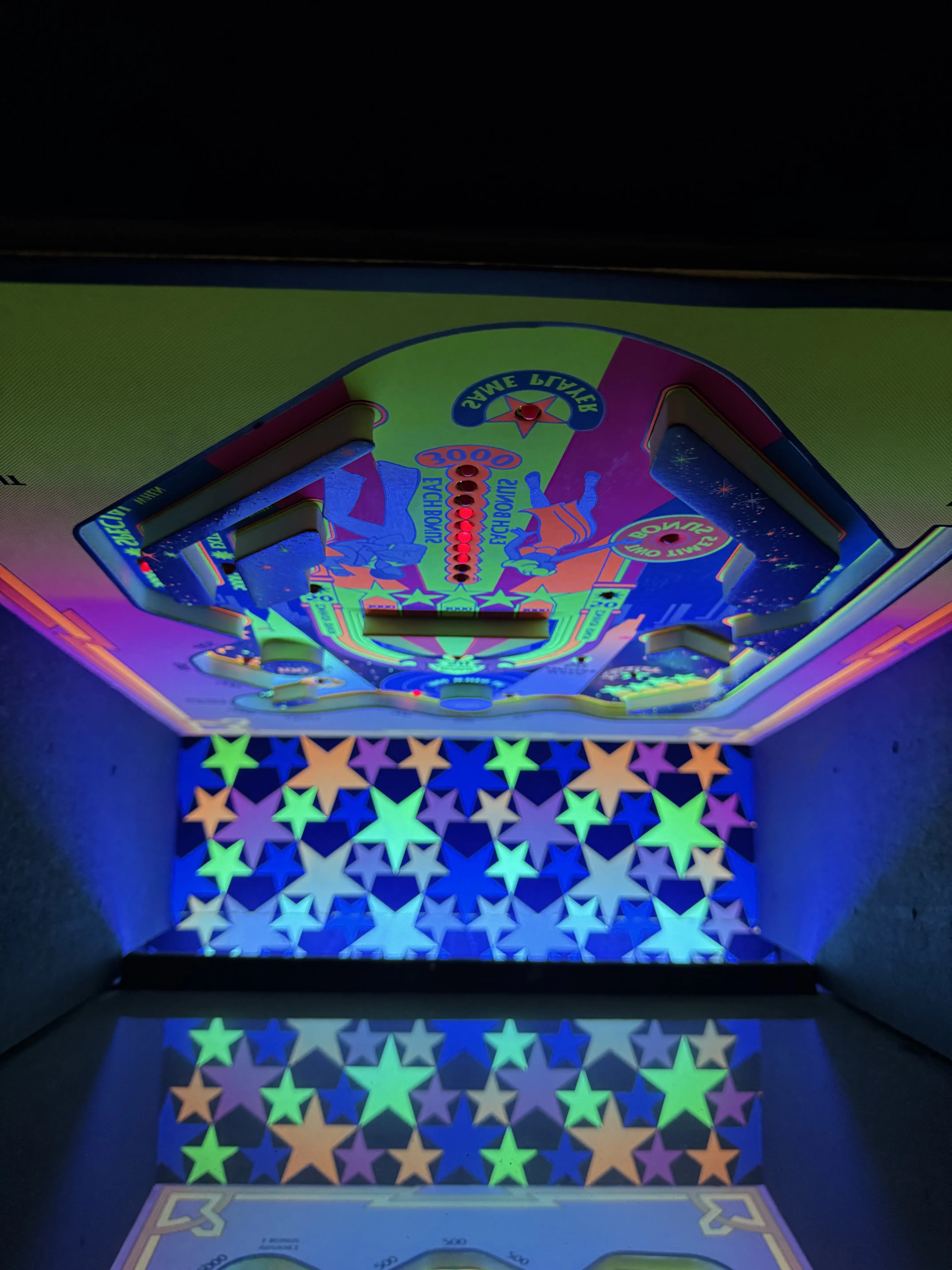

Começando a pensar que este seria um defeito de projeto desta máquina, eu tive a ideia de rotacionar a luminária da lâmpada UV, mantendo-a a aproximadamente 45 graus e projetando a luz para o centro do playfield.

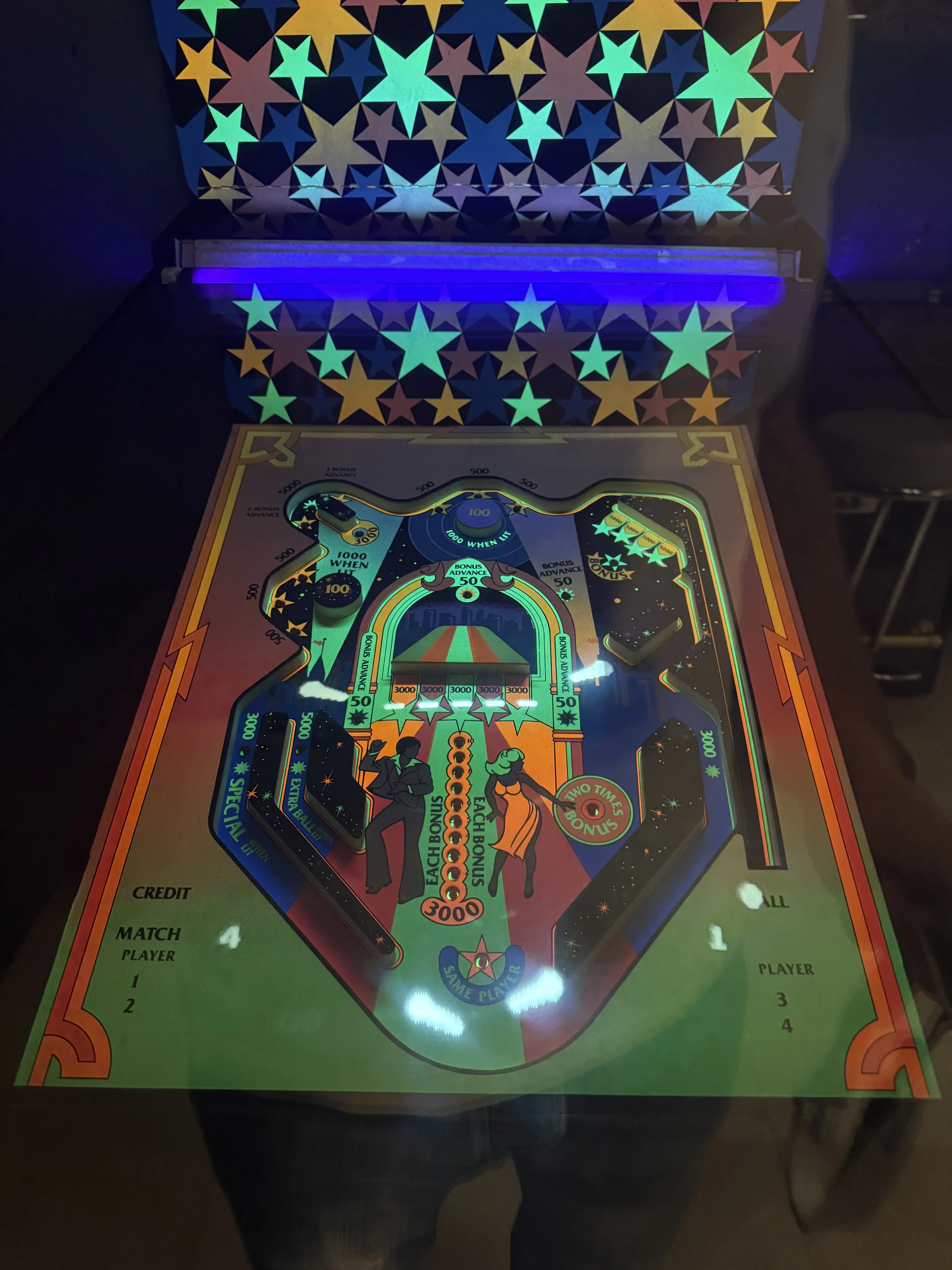

O resultado foi surpreendente, um verdadeiro upgrade no jogo, iluminando por igual todo o playfield. O único problema é que a luz, outrora invisível, agora ficava aparecendo para o jogador.

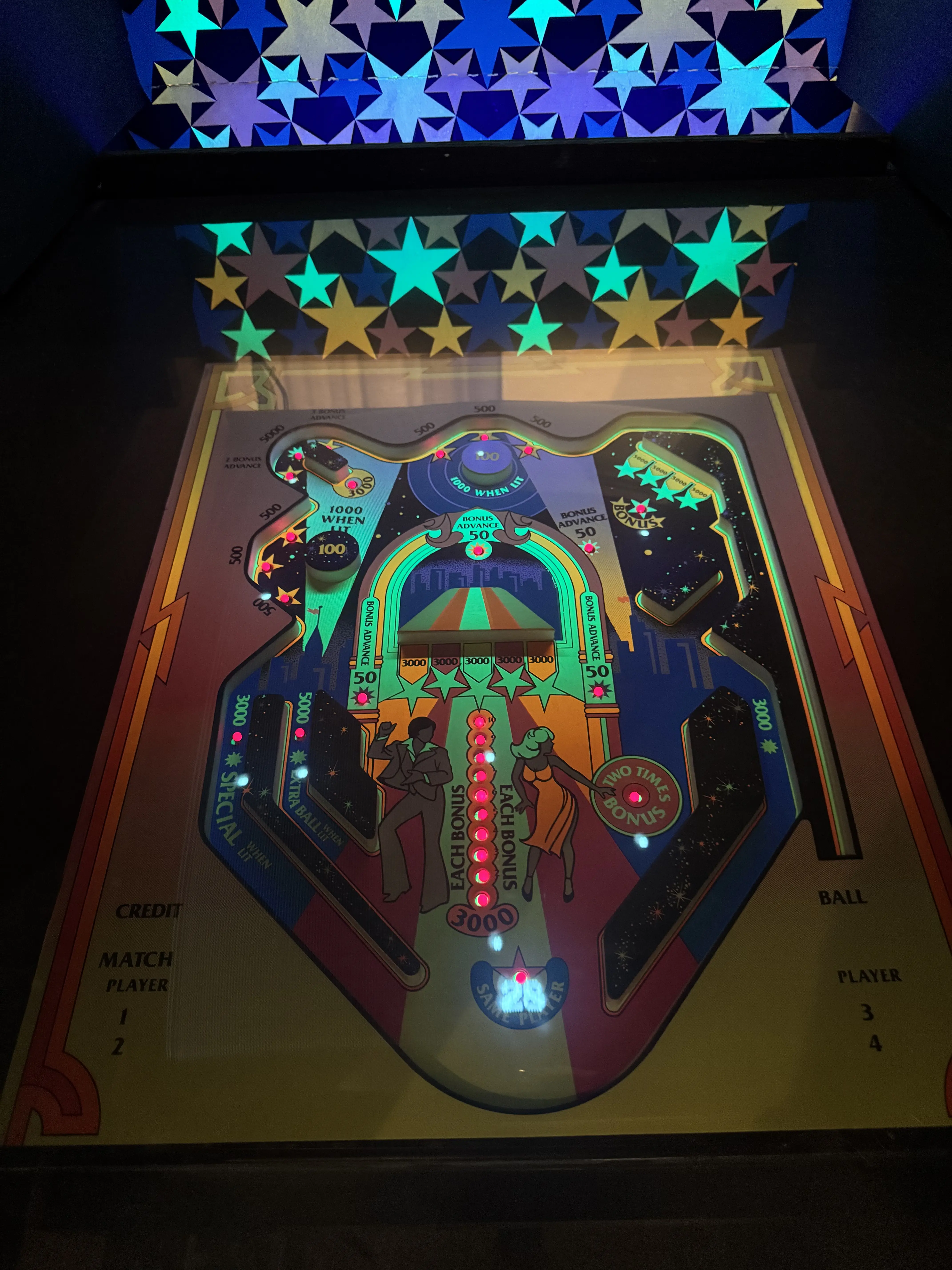

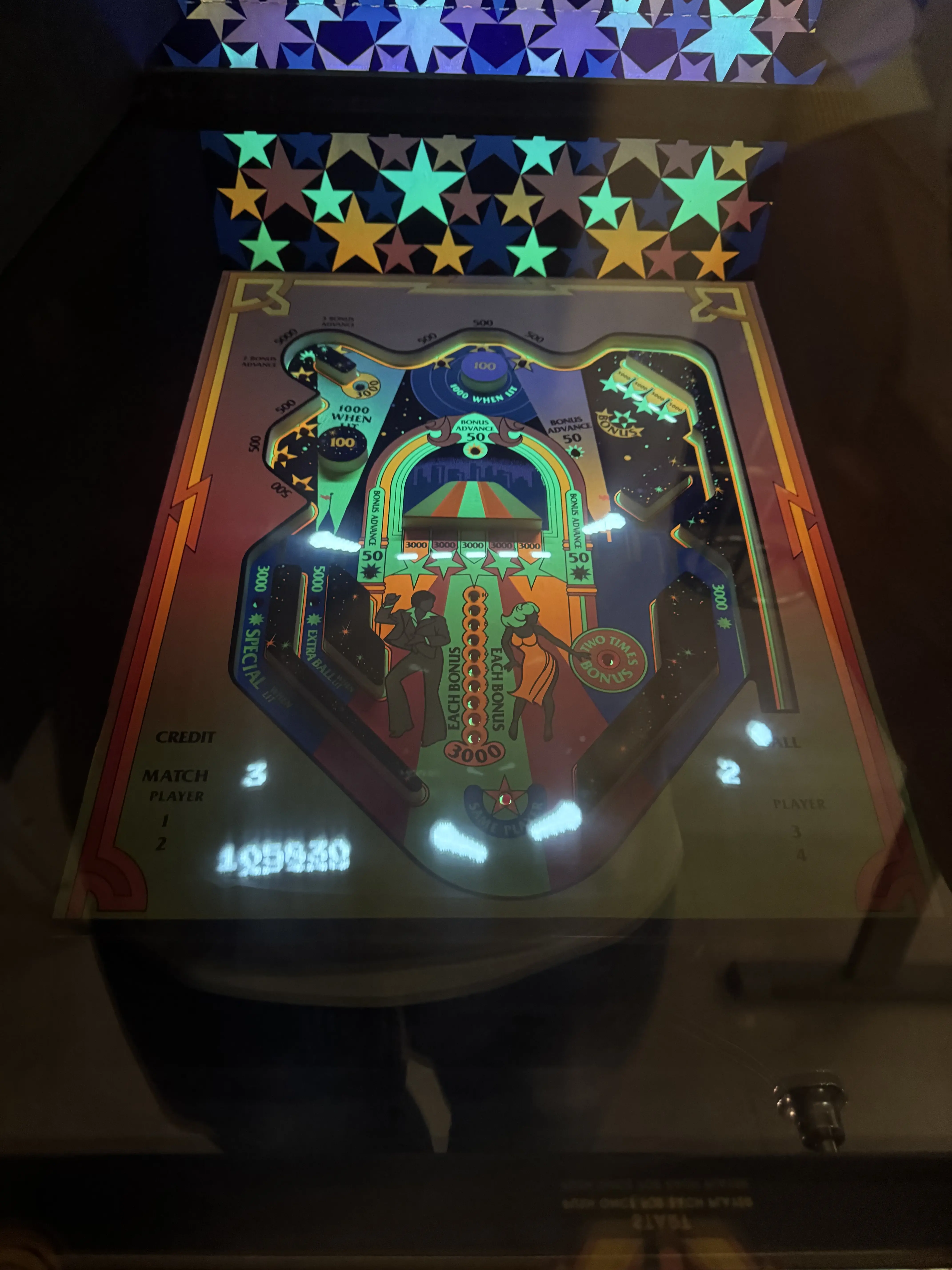

Veja a seguir o comparativo do playfield refletido considerando a luz negra na posição original no gabinete e posicionada a 45 graus.
Com este aprendizado, eu comecei a pensar em adaptar o gabinete para permitir a fixação definitiva nesta angulação, que favorece demais a qualidade do jogo e, ouso dizer, conserta um defeito original deste arcade game.
