Video Pinball #05: Reparo Simultâneo do Monitor e da PCB
Após realizar todos os testes no gabinete de arcade Video Pinball, da Atari, cheguei à conclusão de que estávamos diante de um raro caso de defeito simultâneo da placa lógica e do monitor, isso sem contar os problemas do conjunto de força que eu já havia resolvido.

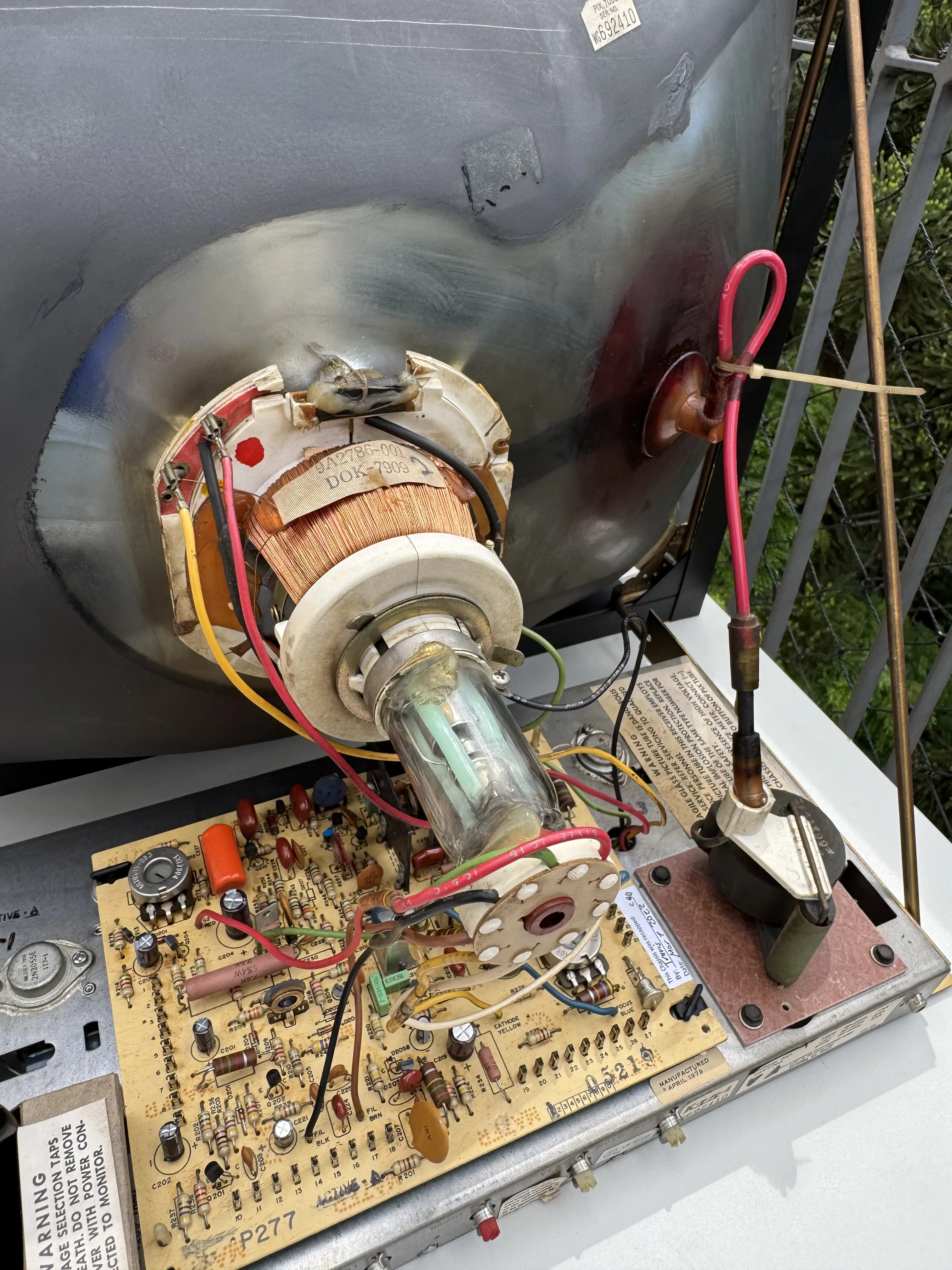

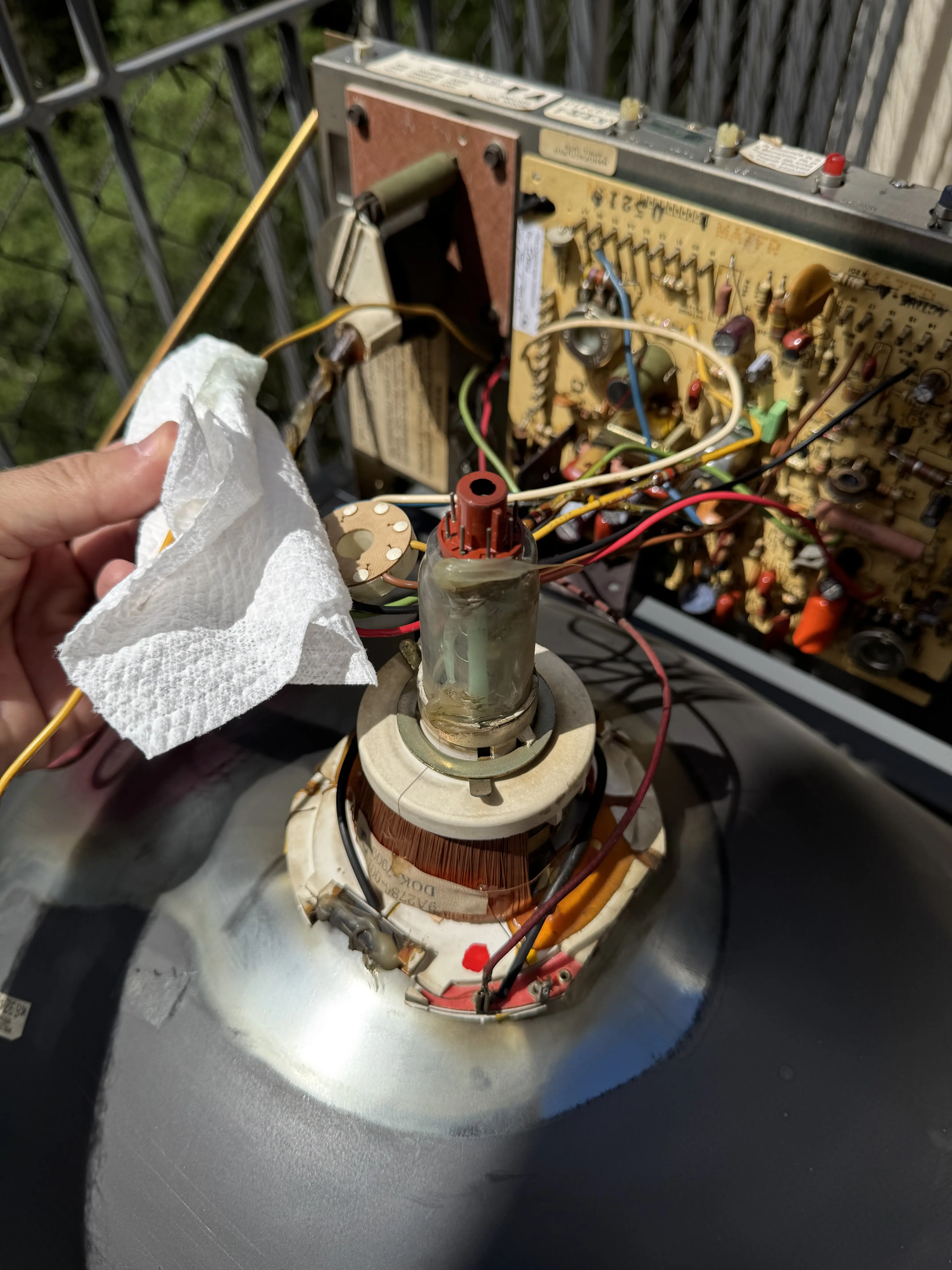

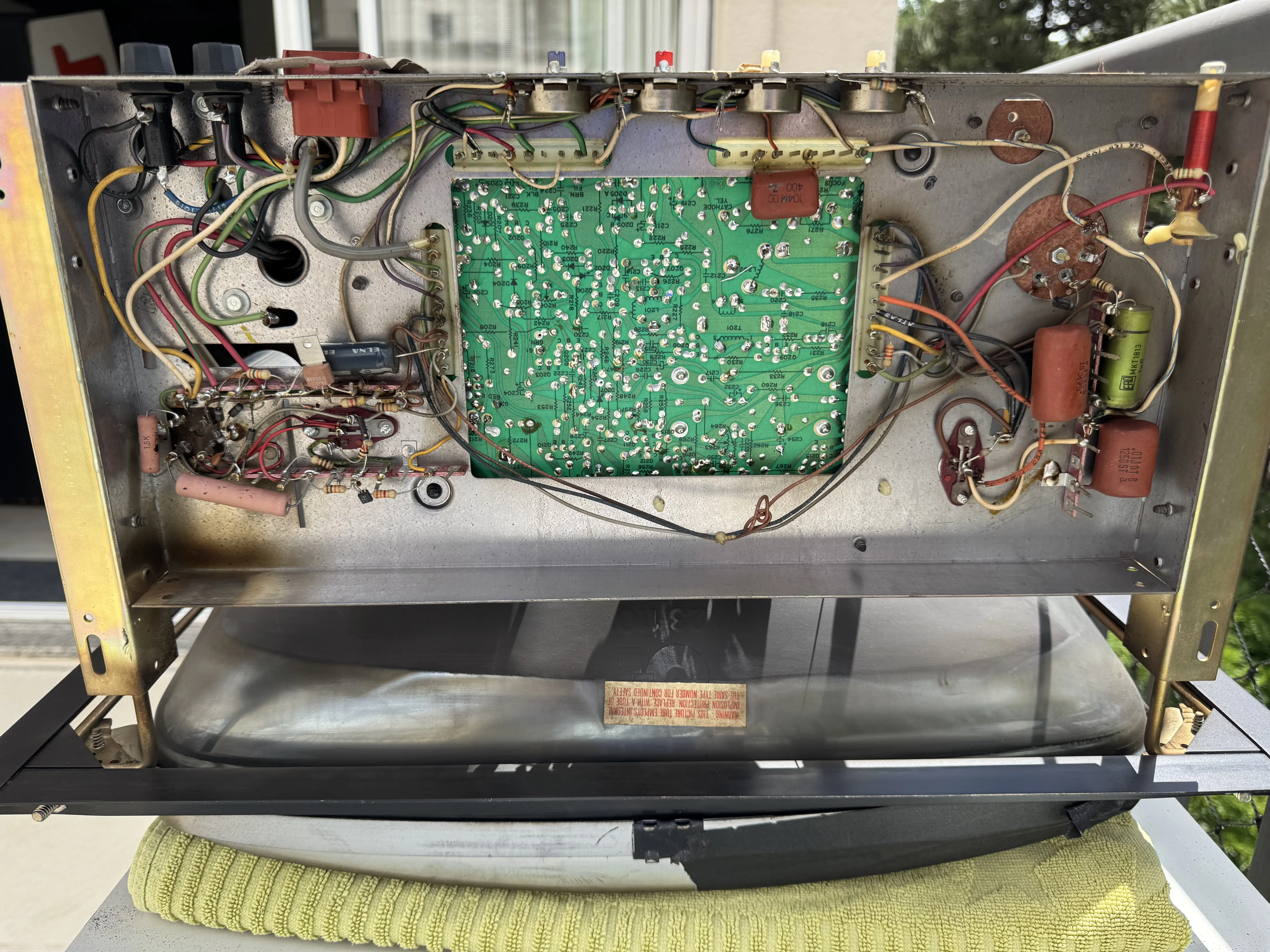

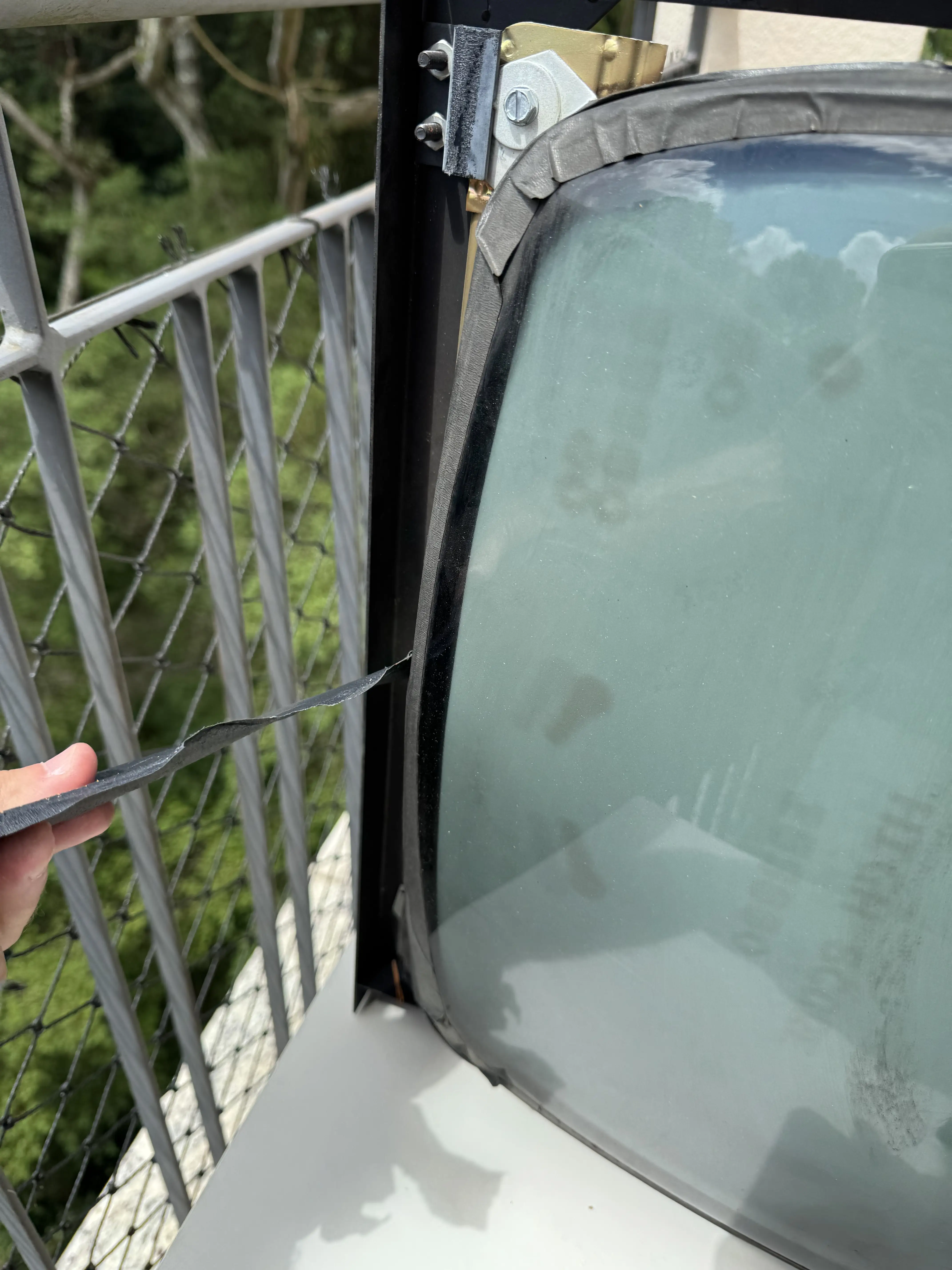

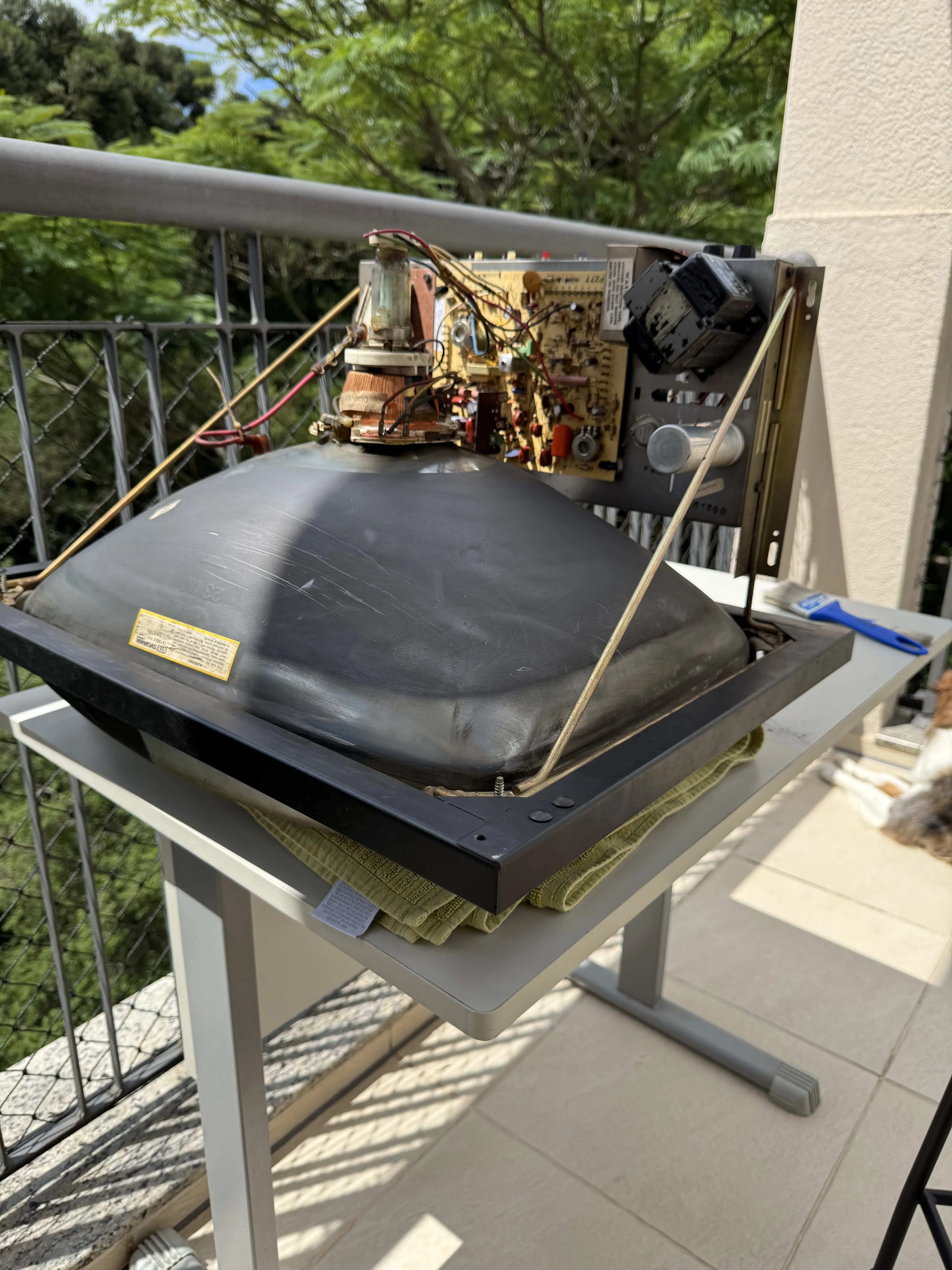

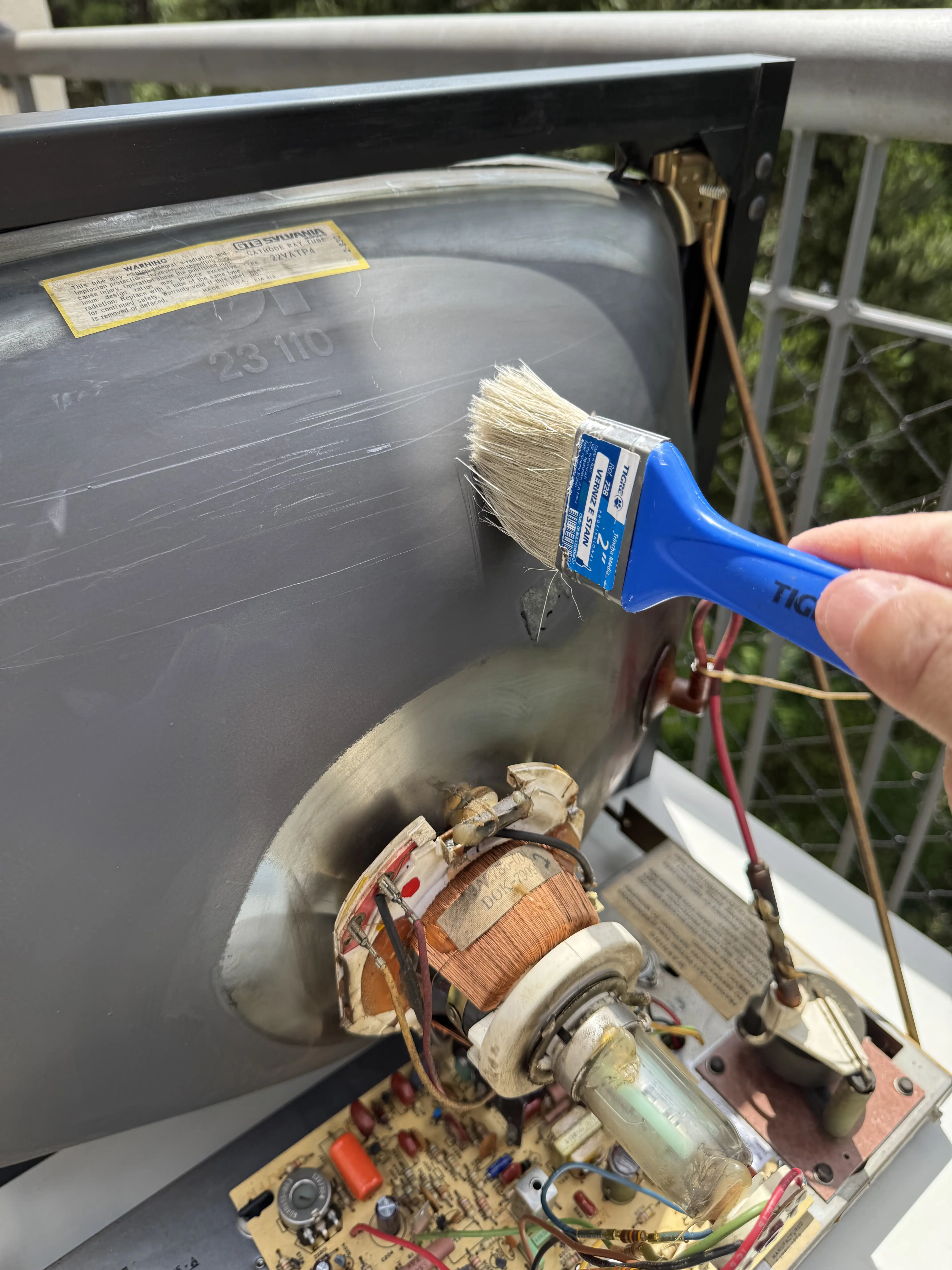

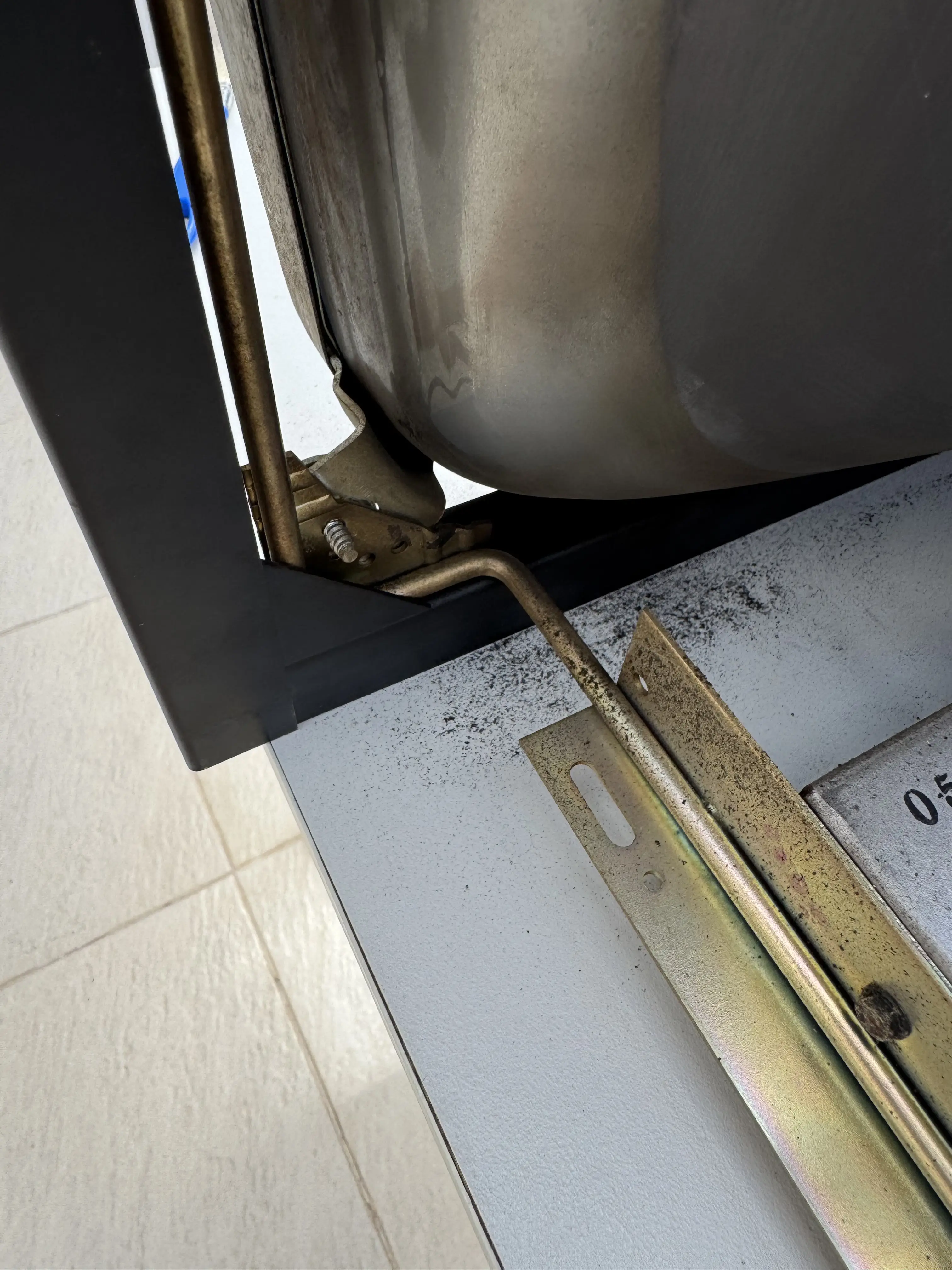

O monitor em preto e branco do Video Pinball é um Wells-Gardner 22V1003, de 23 polegadas, da mesma série do famoso 19V1001, de 19 polegadas. Ele foi retirado do gabinete e limpo na medida do possível, com a retirada também das fitas isolantes que estavam fixadas na lateral possivelmente para evitar o reflexo da parte metálica na tela (algo que eu teria que testar depois).

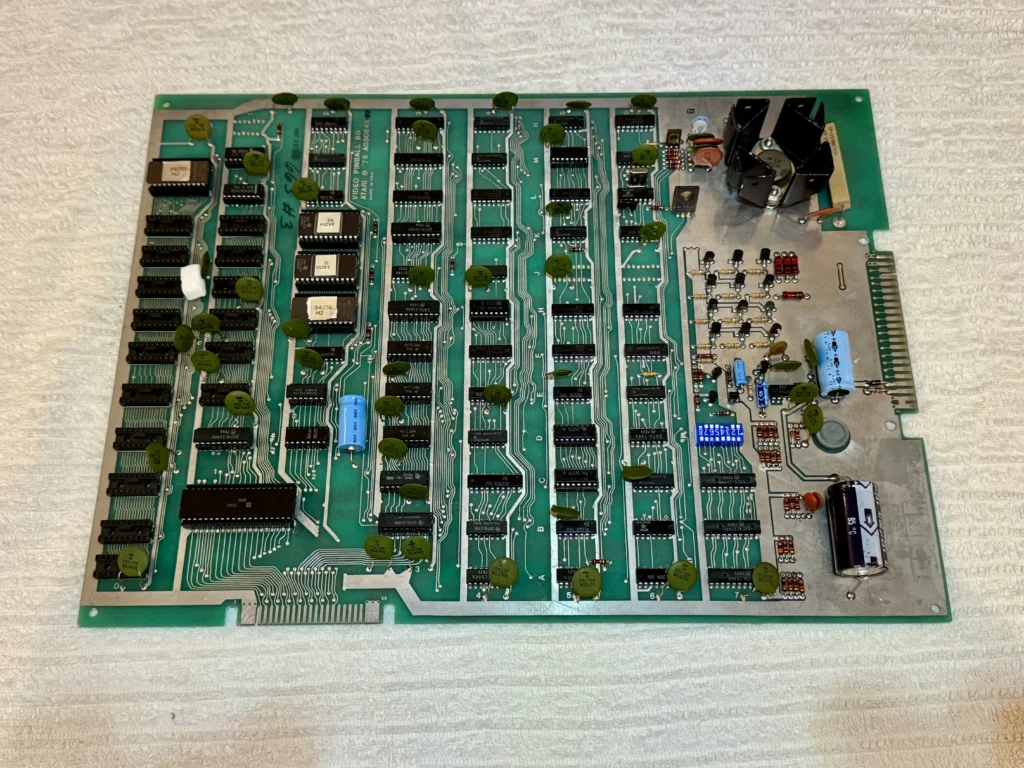

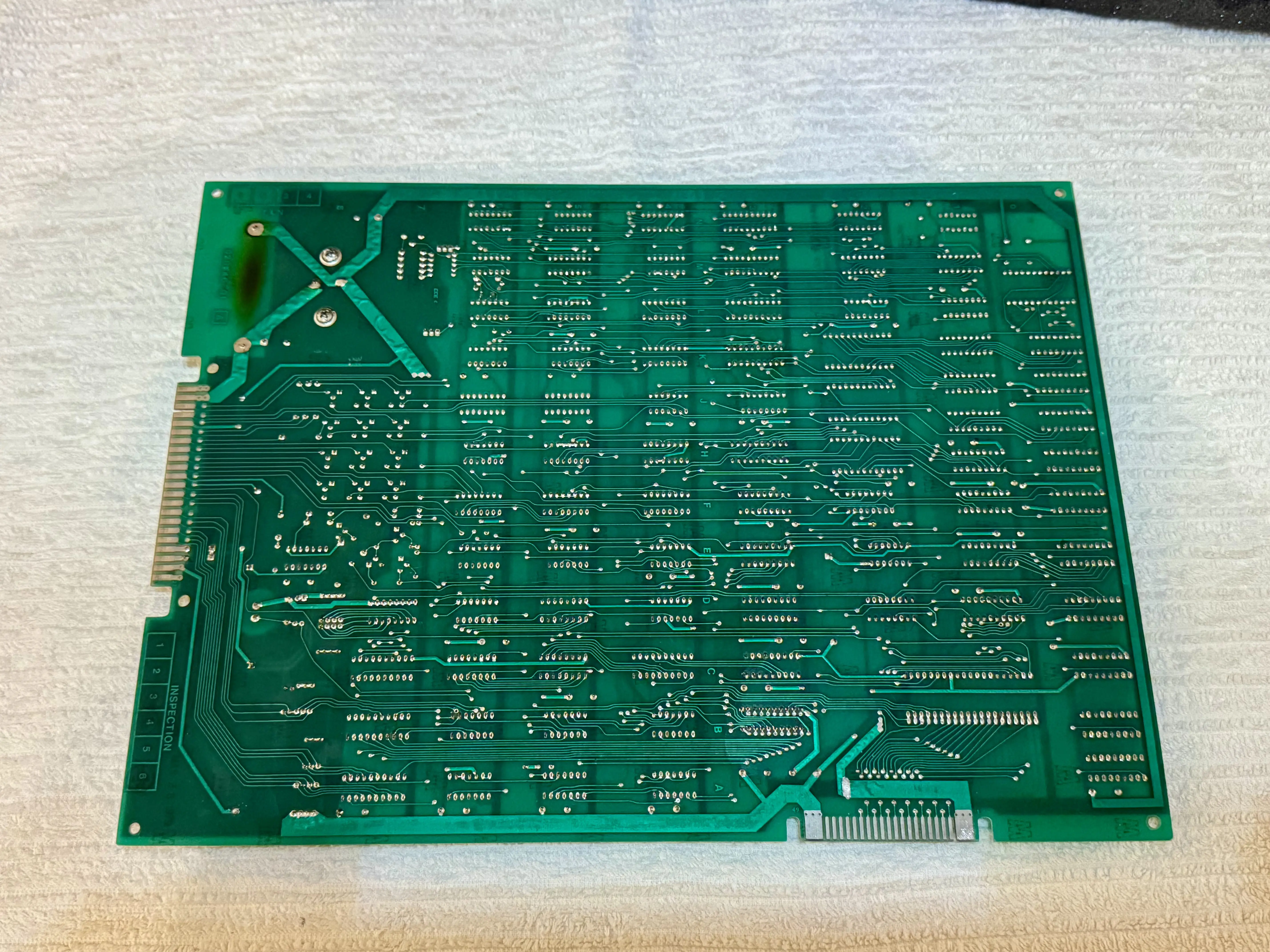

A placa-mãe, ou PCB, foi retirada e enviada para conserto no Texas, aos cuidados de John Hermann, um cara que considero uma certa lenda no mundo dos arcades da Era de Bronze. John foi o inventor do Paddle Master para o Breakout, um chip que permite regular o tamanho da raquete, que considero uma invenção fantástica.

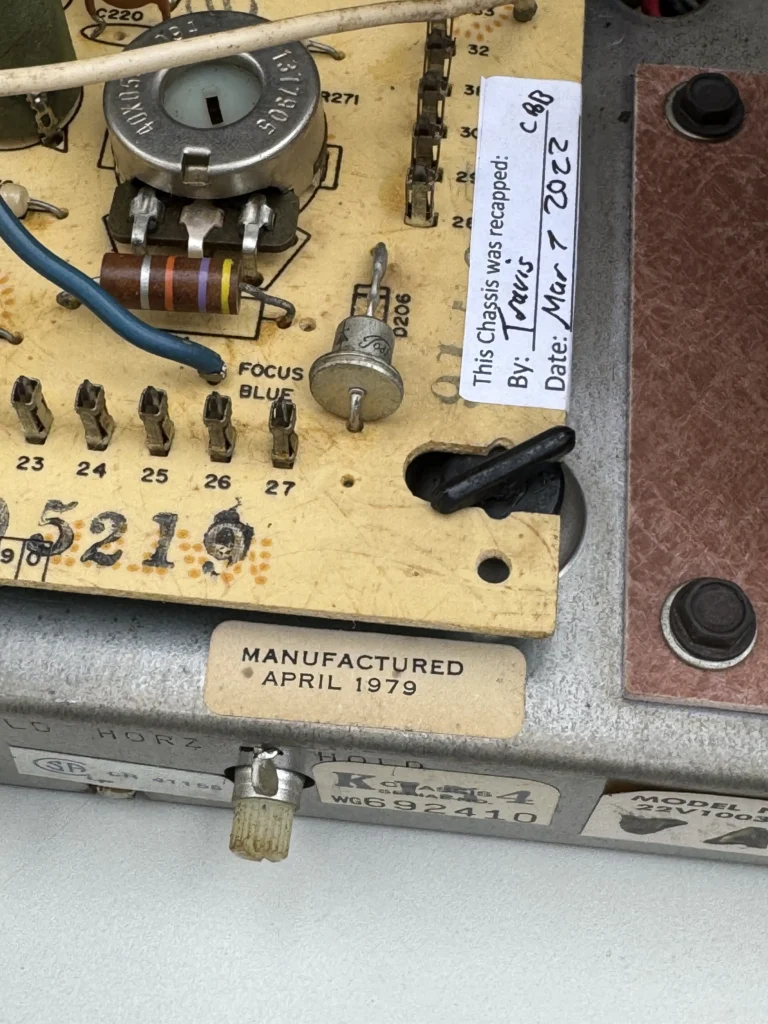

Enquanto isso, o monitor seguiu para reparos na Chip Notebooks, que já havia me ajudado no conserto dos monitores do Breakout e do Inca, entre muitos outros.

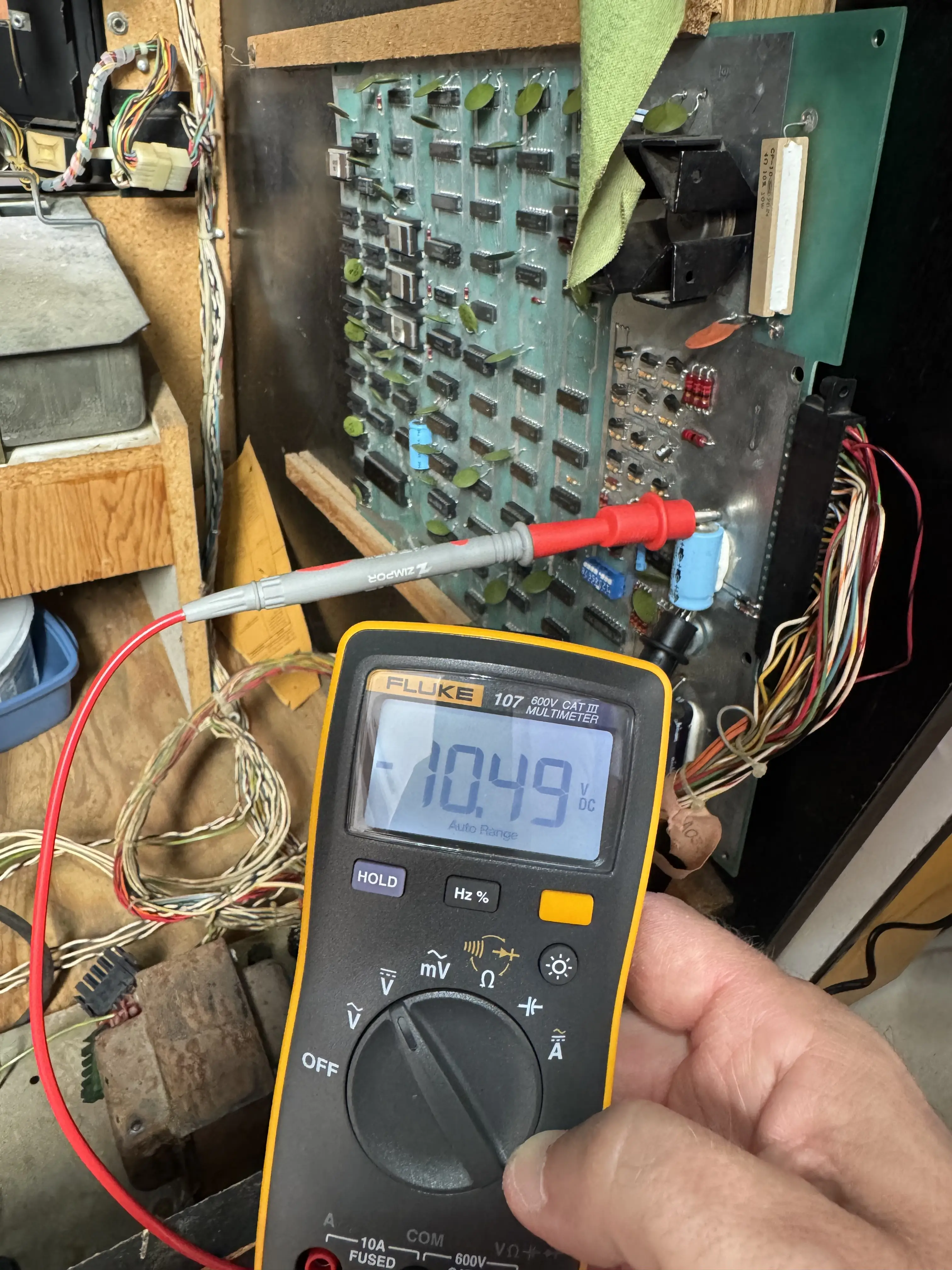

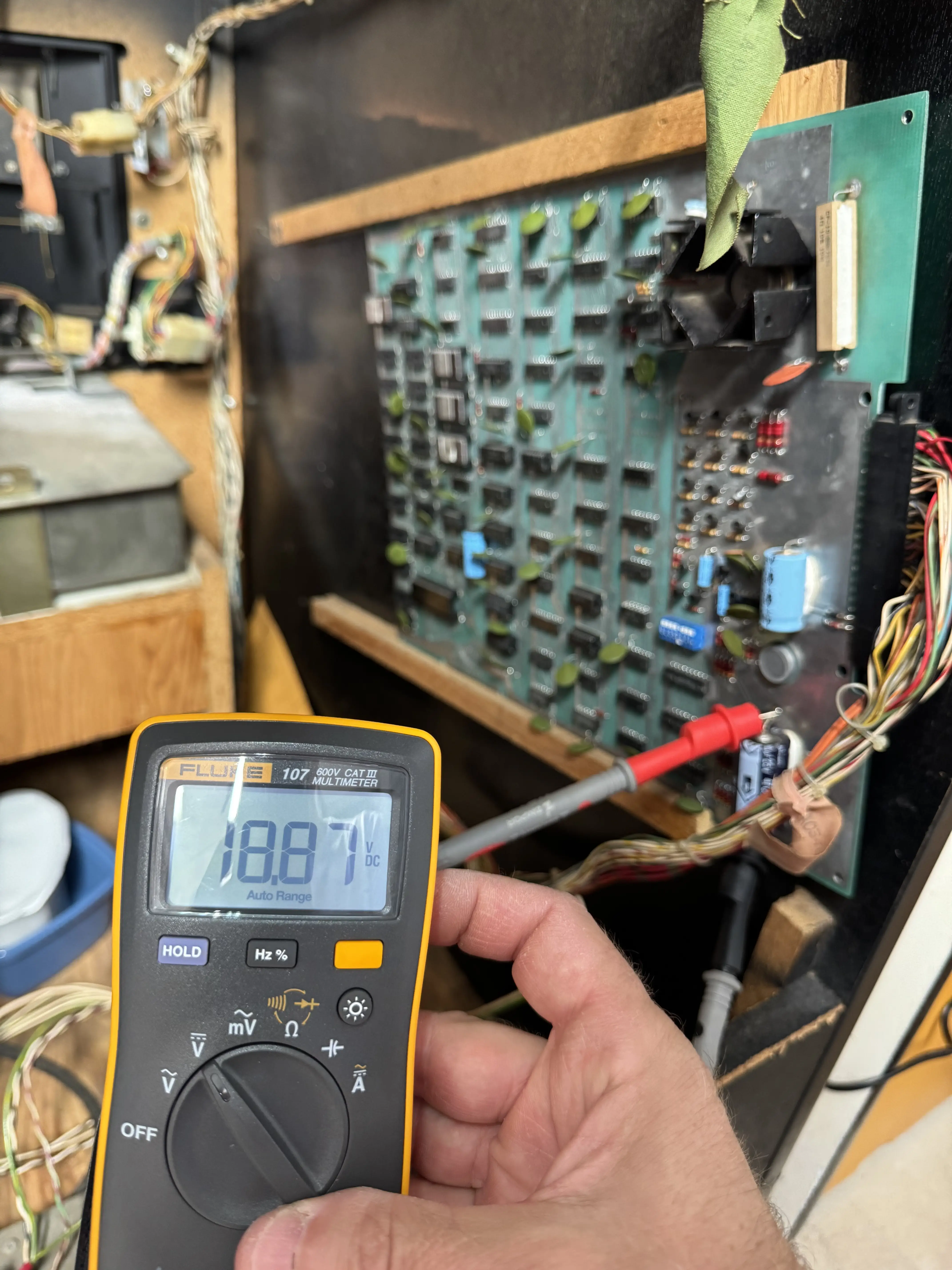

Após algumas semanas, quando recebi de volta tanto o monitor como a motherboard, eu procedi com novos testes do Video Pinball, inicialmente testando as voltagens da placa.

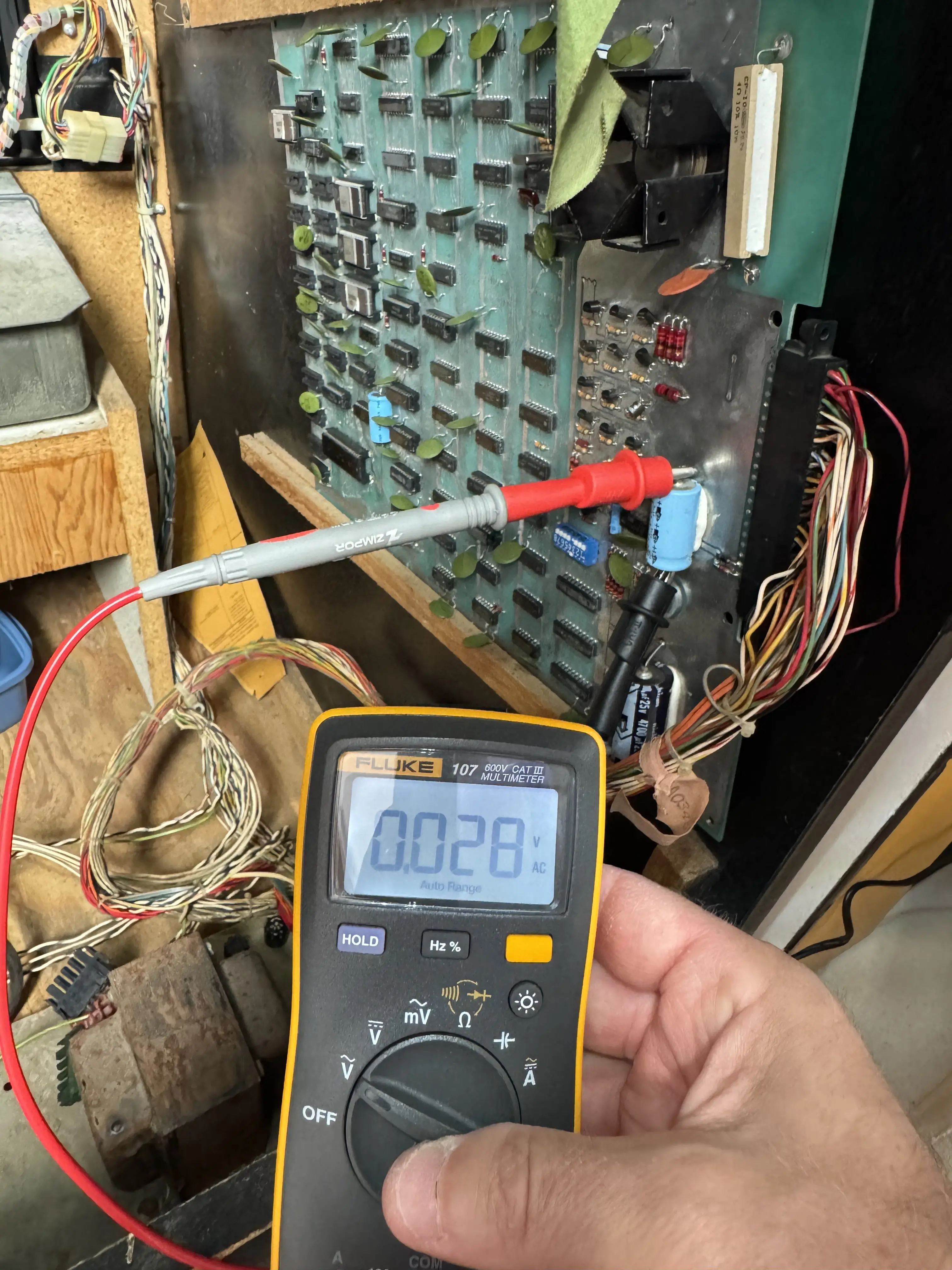

Além das voltagens de corrente contínua (DC), é importante medir a corrente alternada residual (AC ripple), que indica o estado de funcionamento dos capacitores antigos. Uma voltagem maior do que alguns mV pode indicar problemas. E a principal medição é nos 5V que alimentam o funcionamento da lógica do game:
Com as voltagens todas OK, o monitor foi montado inicialmente fora do gabinete:

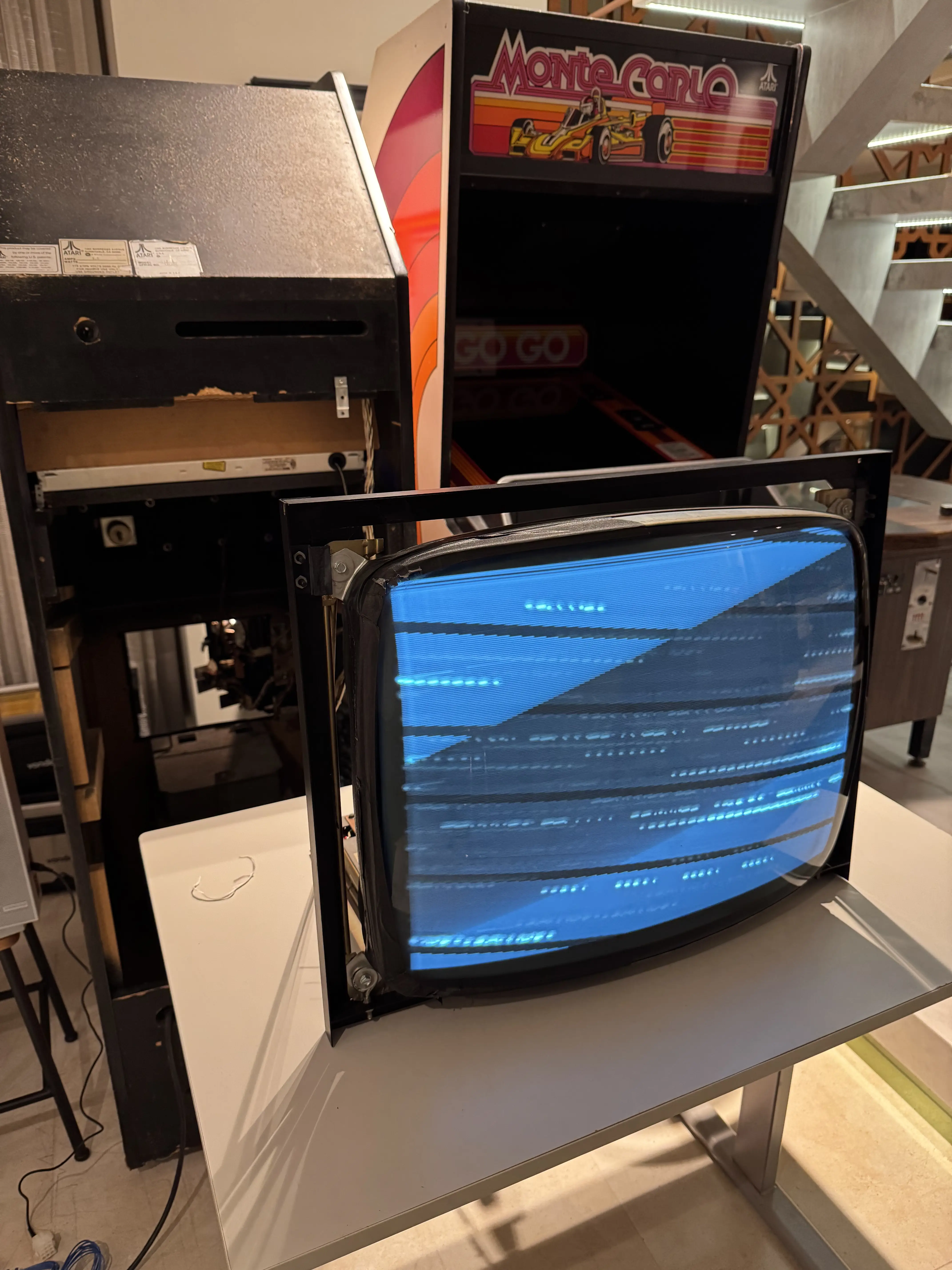

No primeiro teste, a imagem não se formou corretamente no monitor, porém todos os LEDs indicaram perfeita operação:

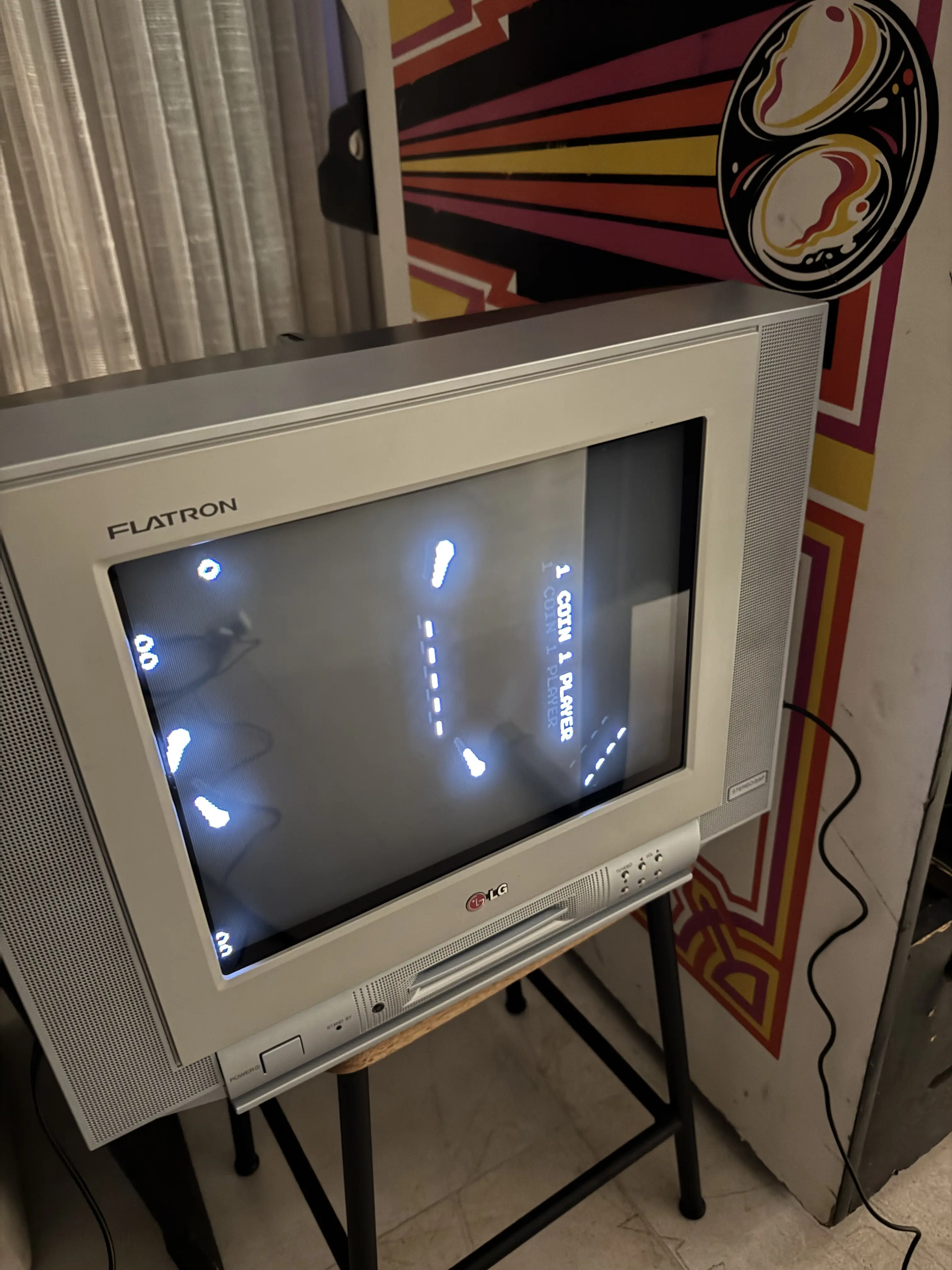

Em seguida, eu joguei o sinal de vídeo em uma TV colorida através de um cabo que construí que sai do plug Mate-N-Lok do monitor diretamente para a entrada RCA de vídeo composto da televisão.

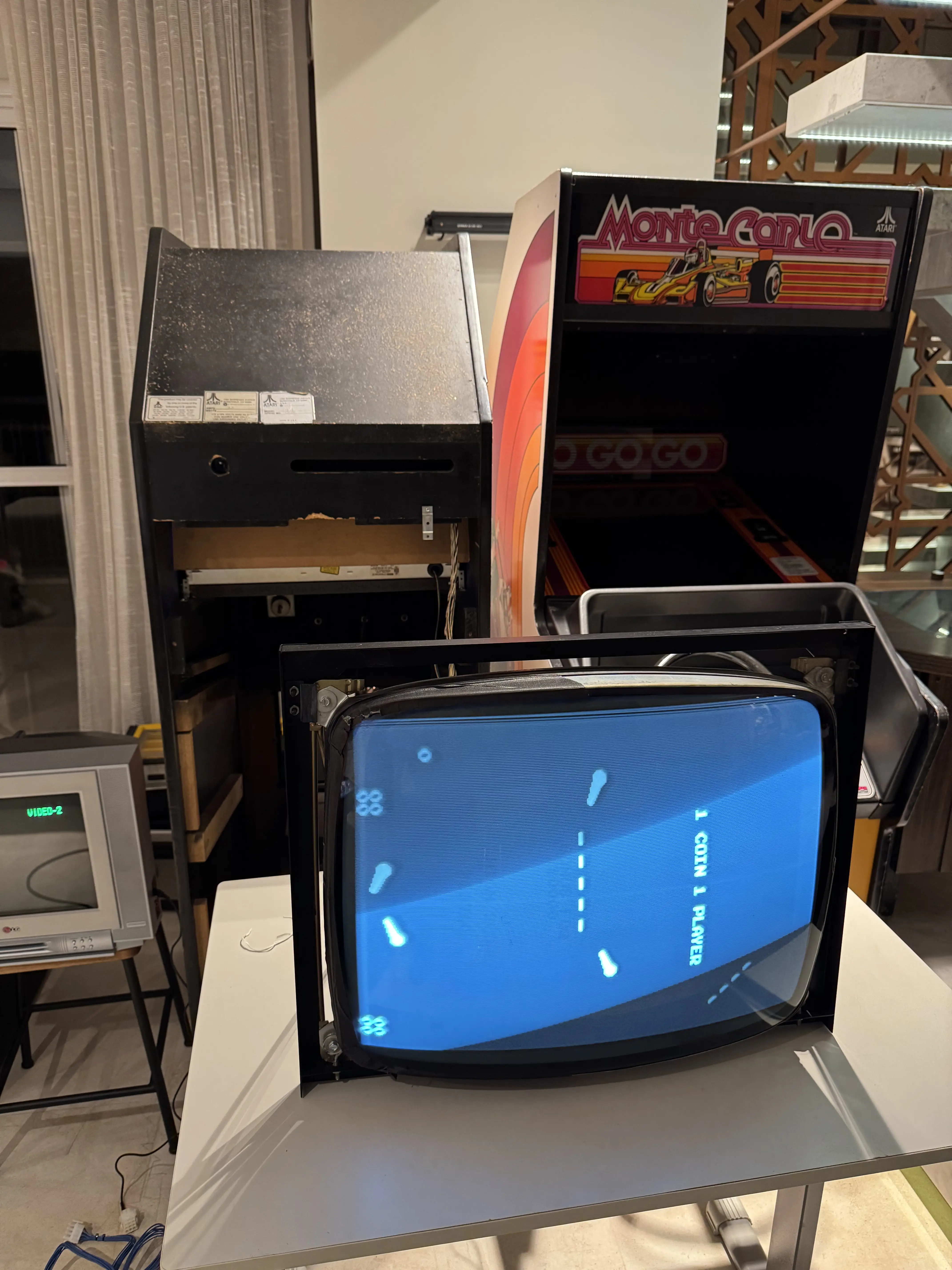

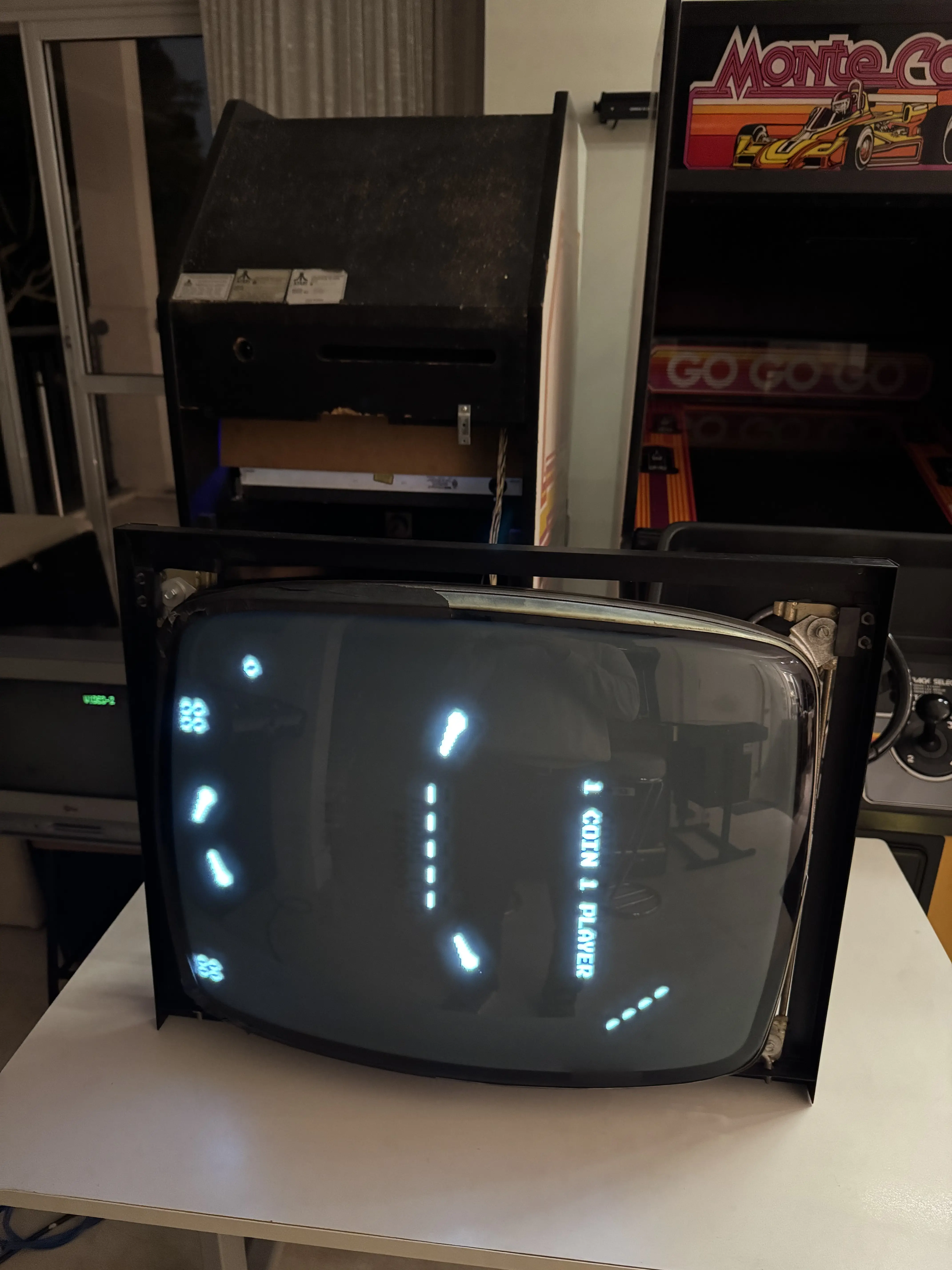

Após realizar um ajuste fino na rolagem vertical do monitor do Video Pinball, consegui estabilizar a imagem. Porém, eu percebi que o trimpot deste ajuste estava bastante sensível:

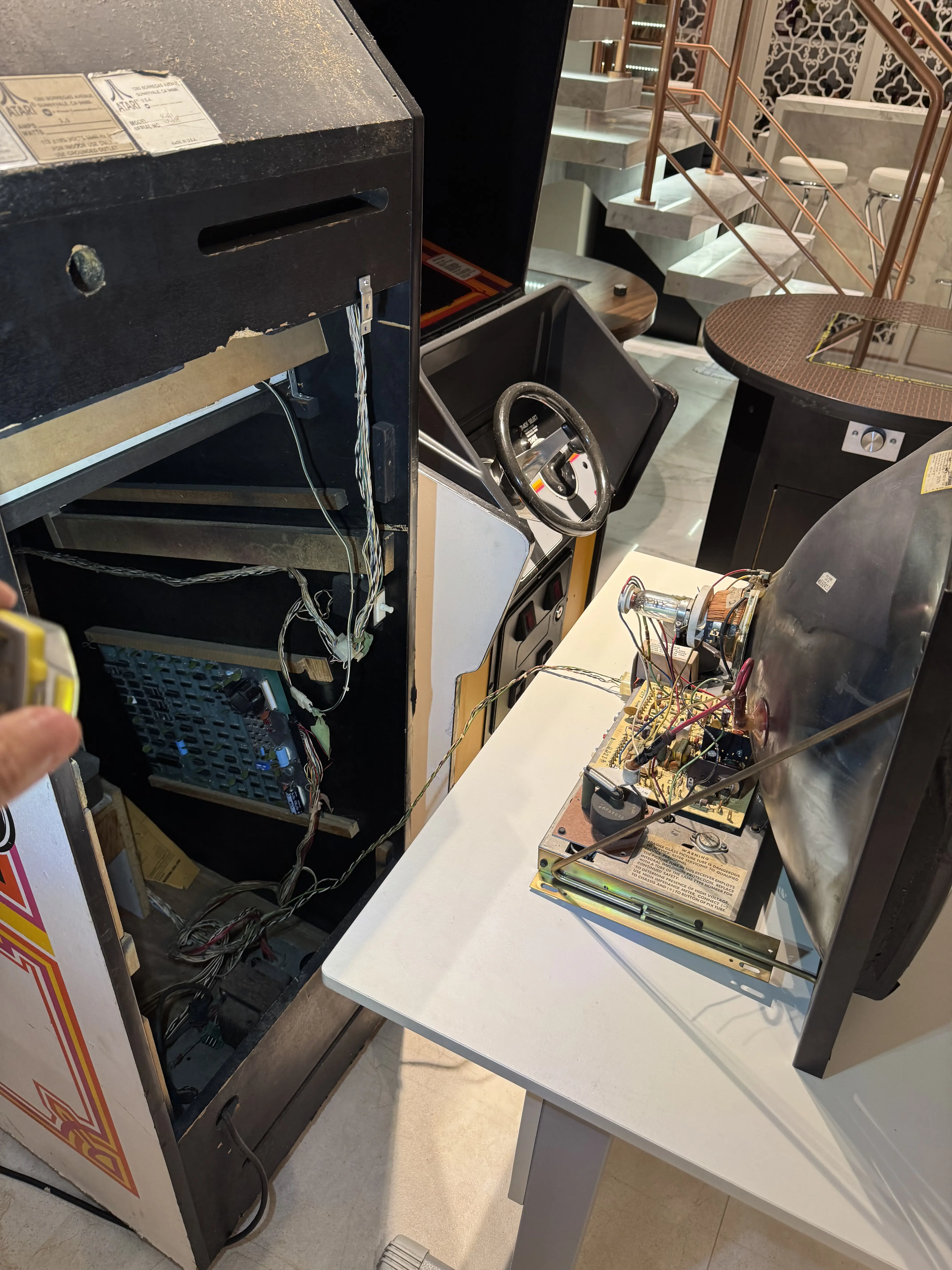

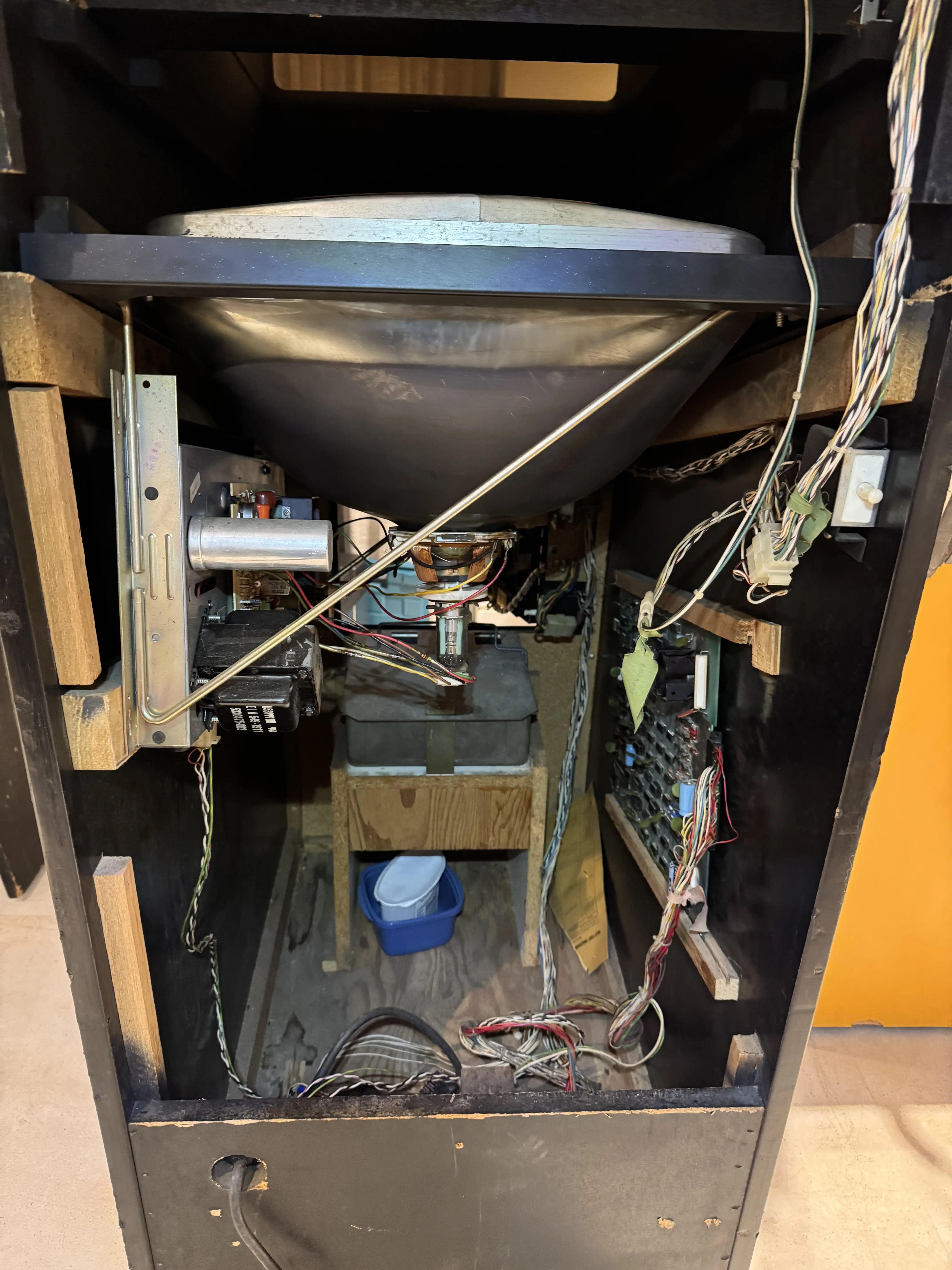

Hora de colocar o monitor dentro do gabinete novamente. Documentei a parte final para demonstrar este processo:

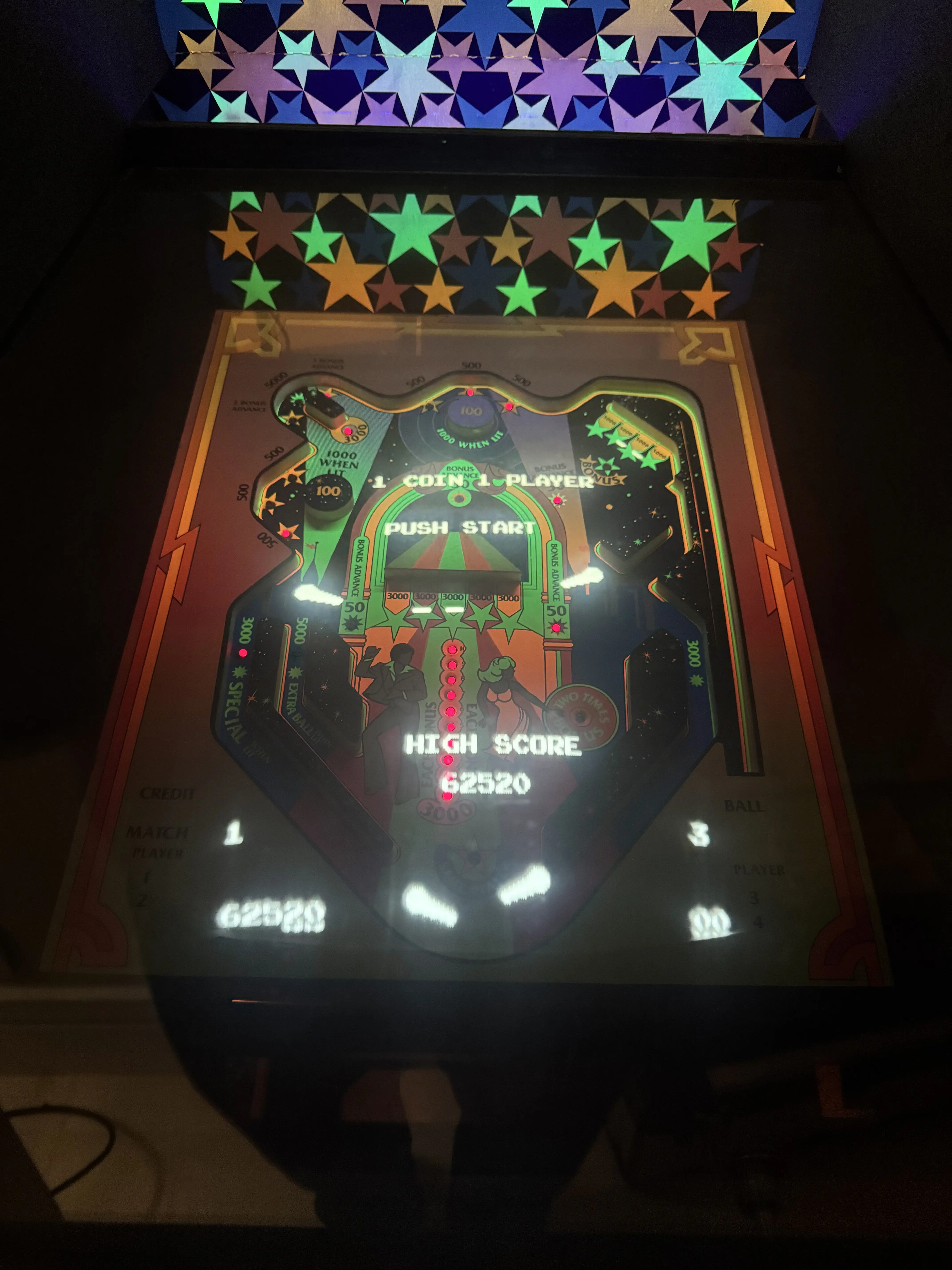

Com tudo montado, hora do teste definitivo. PCB e monitor nos seus devidos lugares, e a imagem se formou no teatro de espelho do gabinete do Video Pinball:
E assim, com muita emoção, aconteceu o primeiro teste e minha primeira partida no arcade Video Pinball!
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: A Fantástica História por Trás do Arcade Video Pinball, 01 – Como Consegui um Gabinete de Video Pinball, 02 – Inspeção no Brasil: um Caos Completo, 03 – Reparo e Testes no Conjunto de Força e 04 – Testando o Monitor e a PCB.
O próximo post é o 06 – Colocação de Pezinhos e Funcionamento do Marquee.
