Tapper #08: Montagem do Gabinete – Parte 1 – Força e Chicote

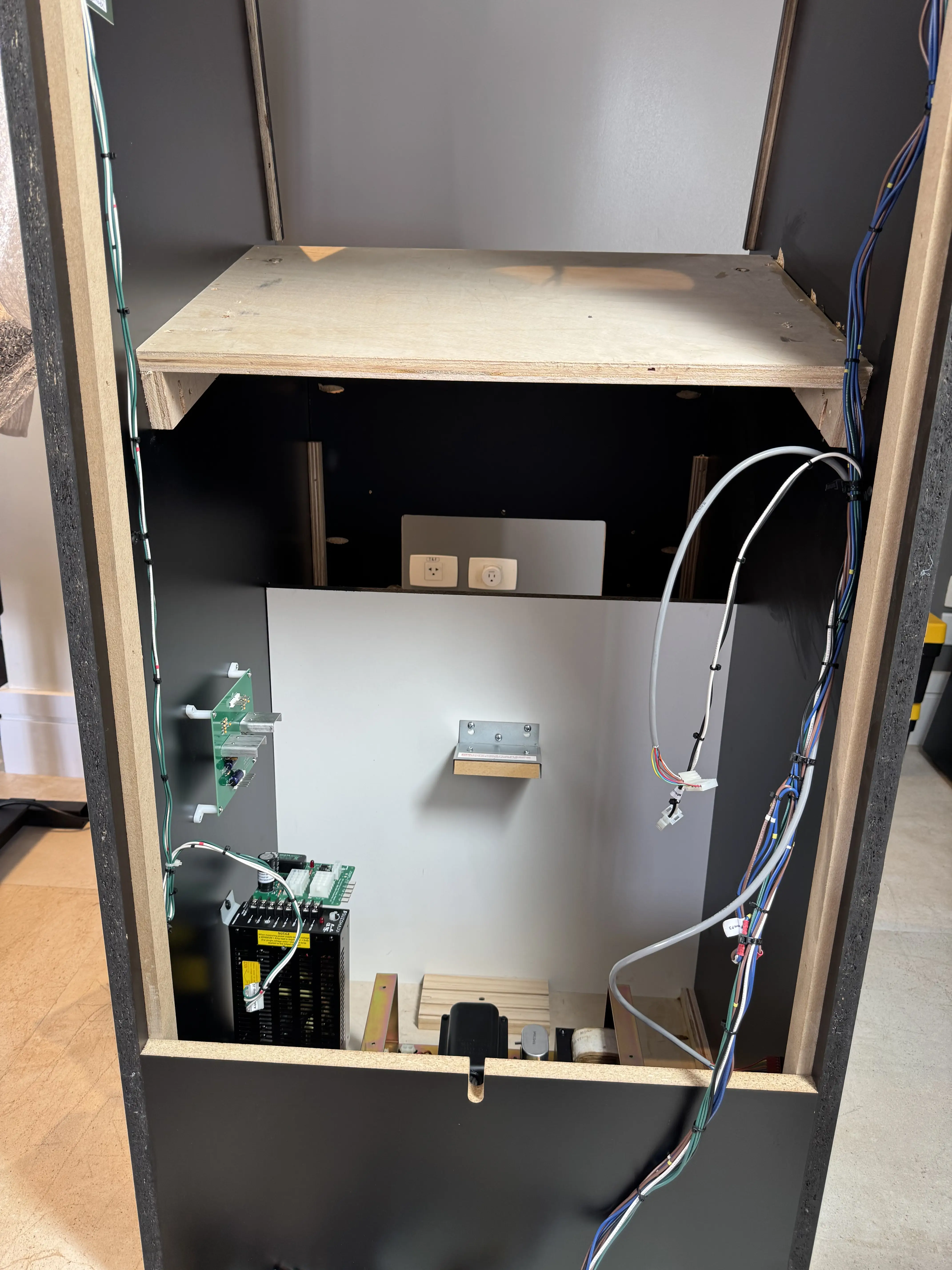

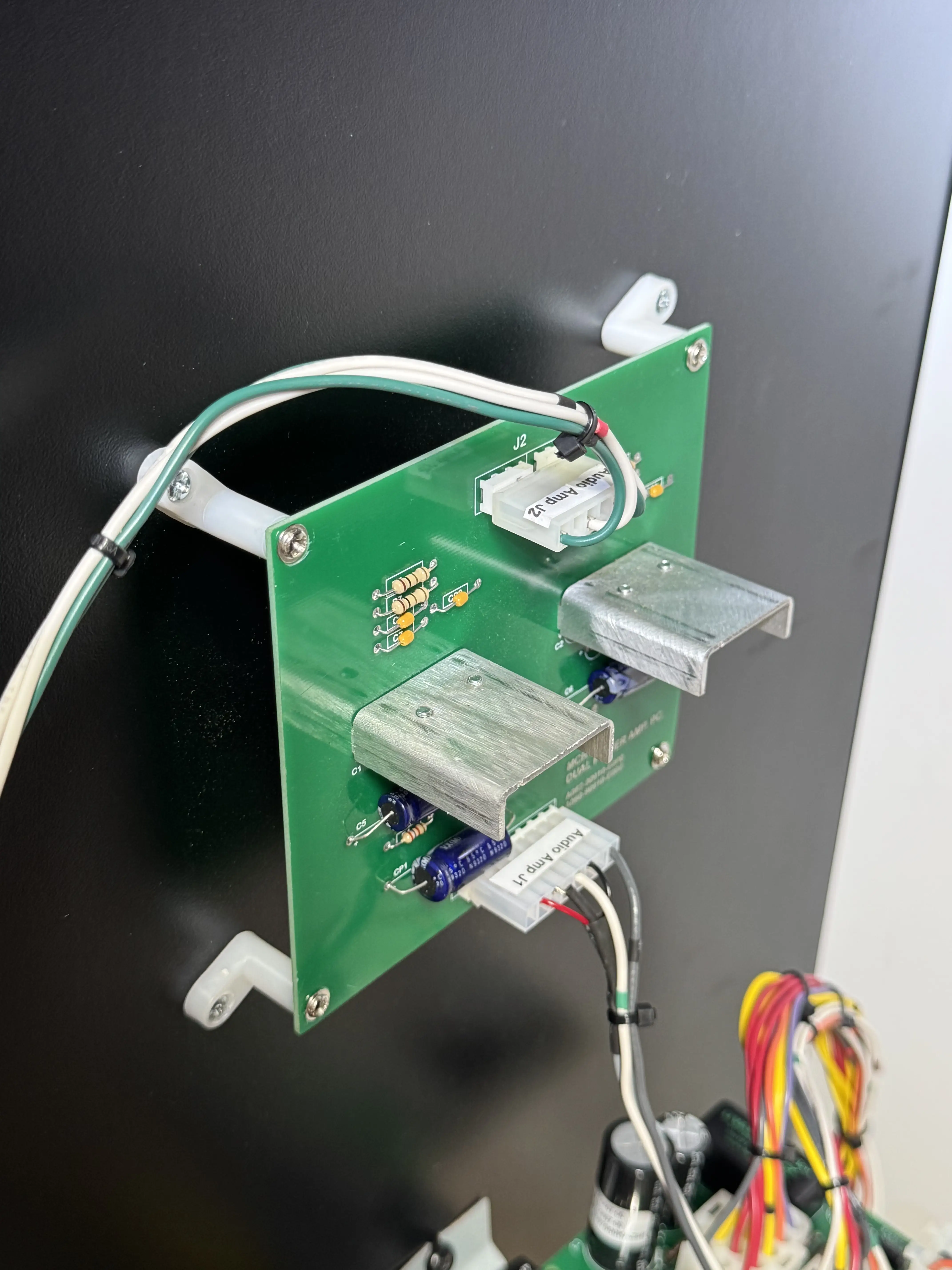

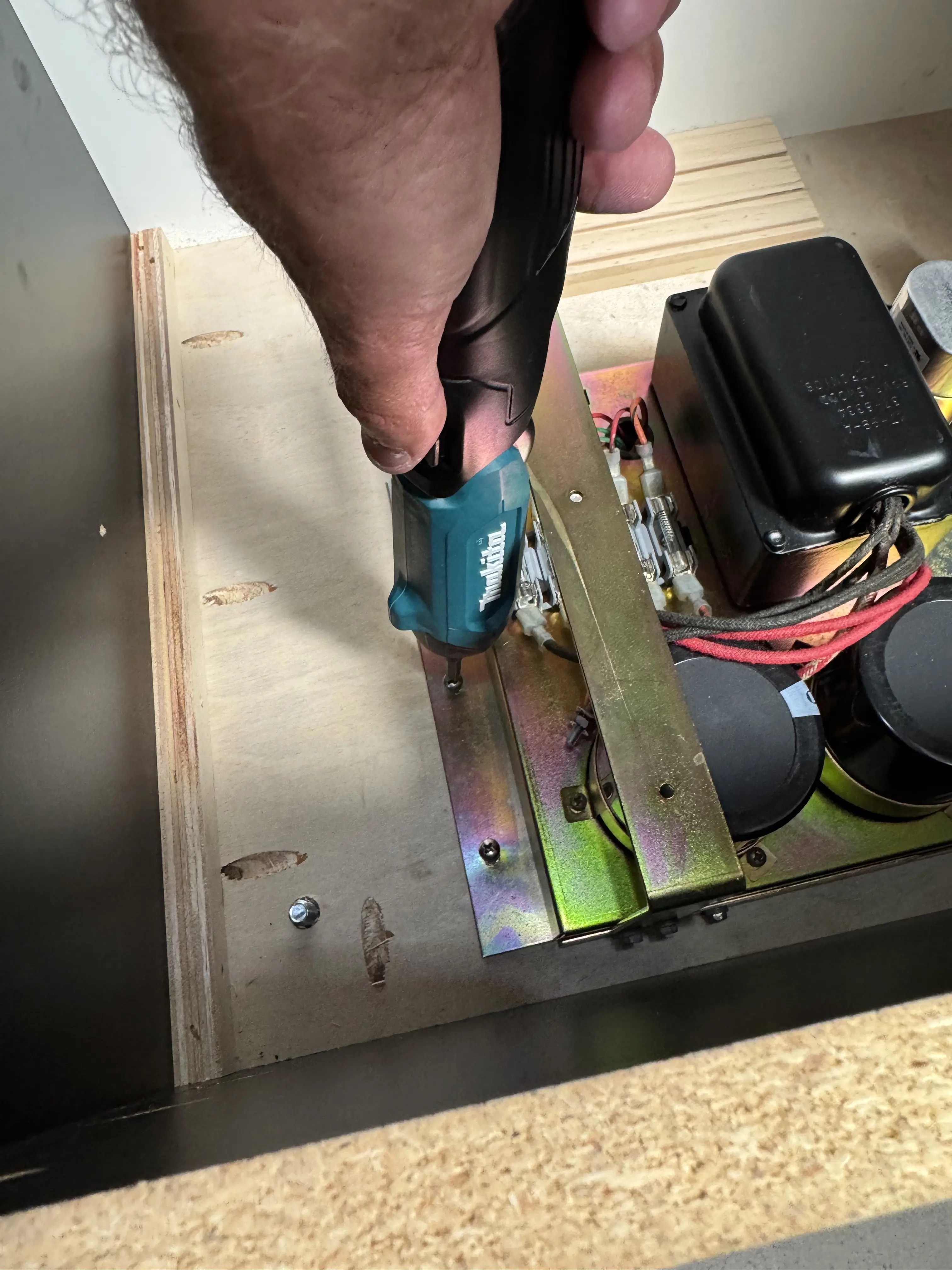

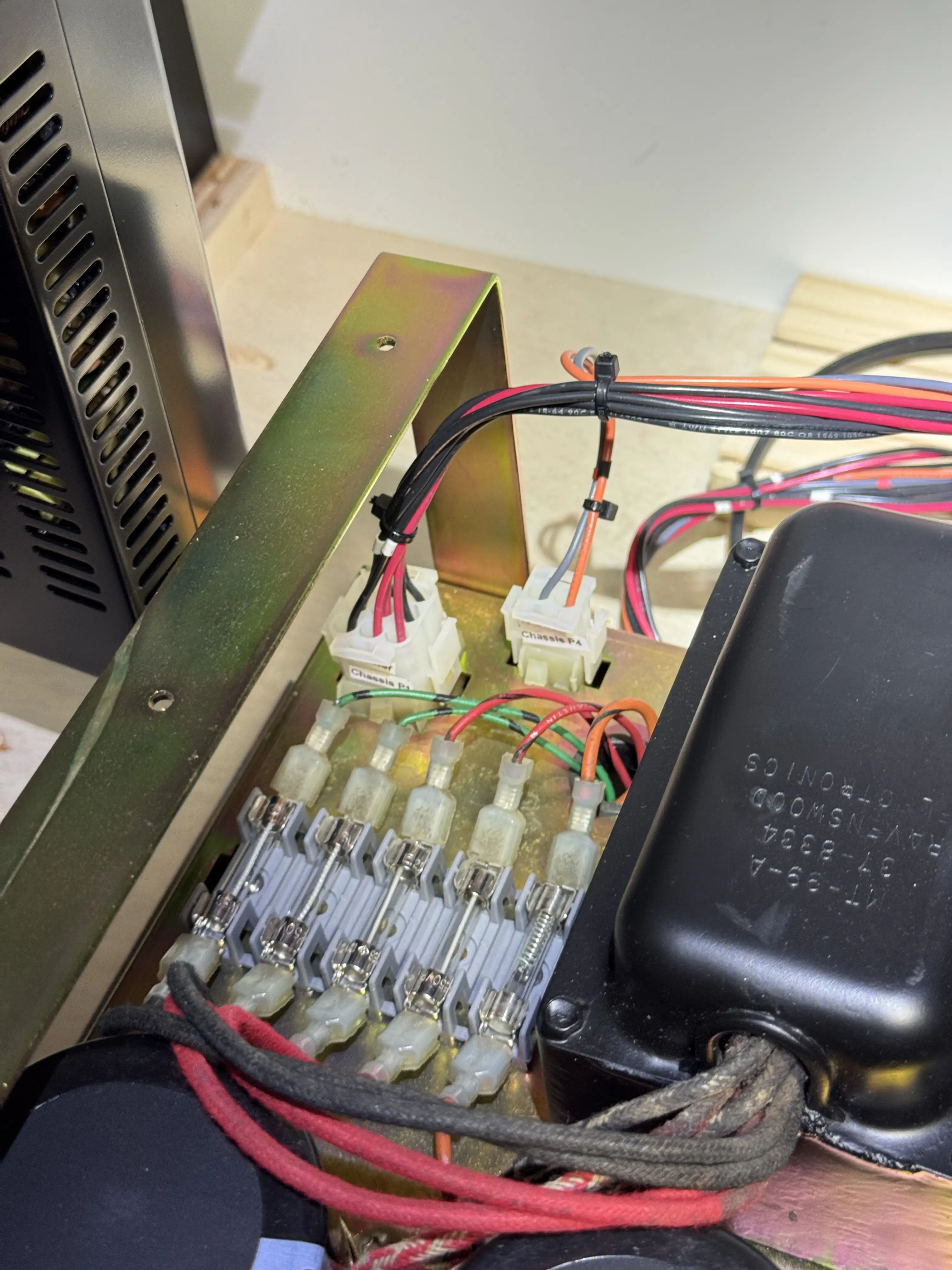

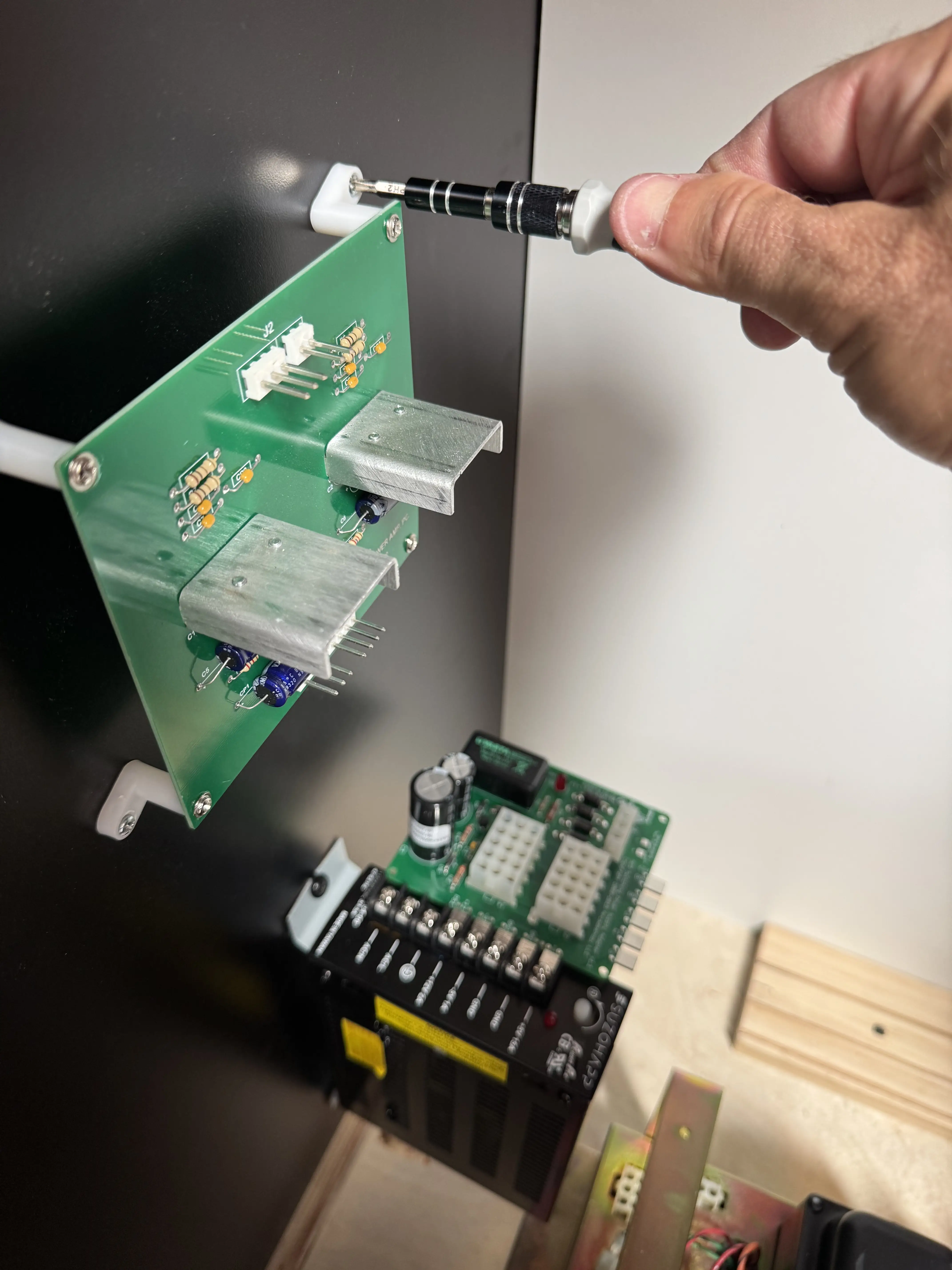

Com o conjunto de força do arcade Tapper, da Bally Midway, plenamente reconstruído e aperfeiçoado, dei início ao processo de montagem dos componentes no gabinete. Geralmente, a ordem ideal é iniciar pelo conjunto de força, instalando as placas auxiliares e começando a encaixar o chicote, ou harness:

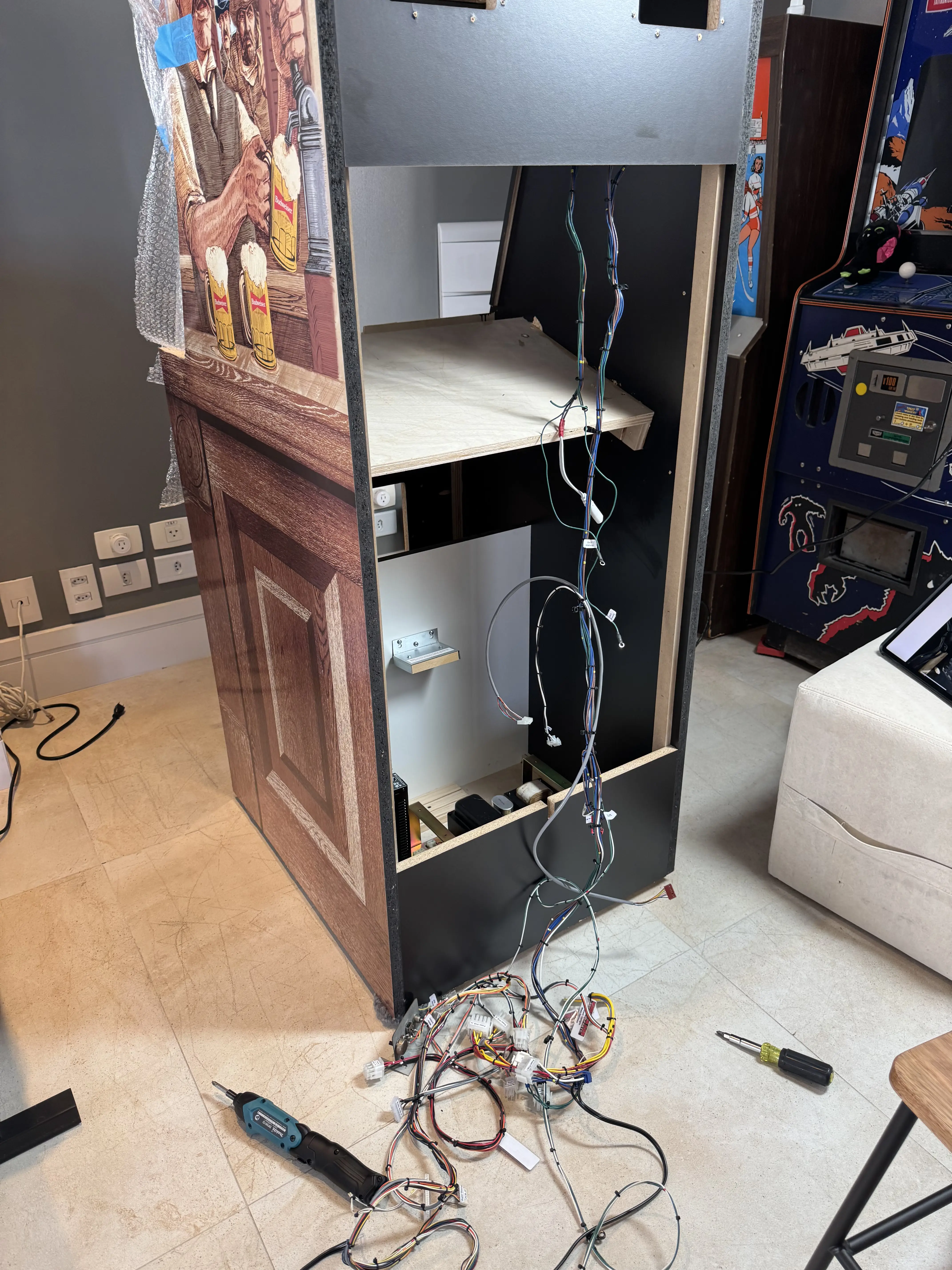

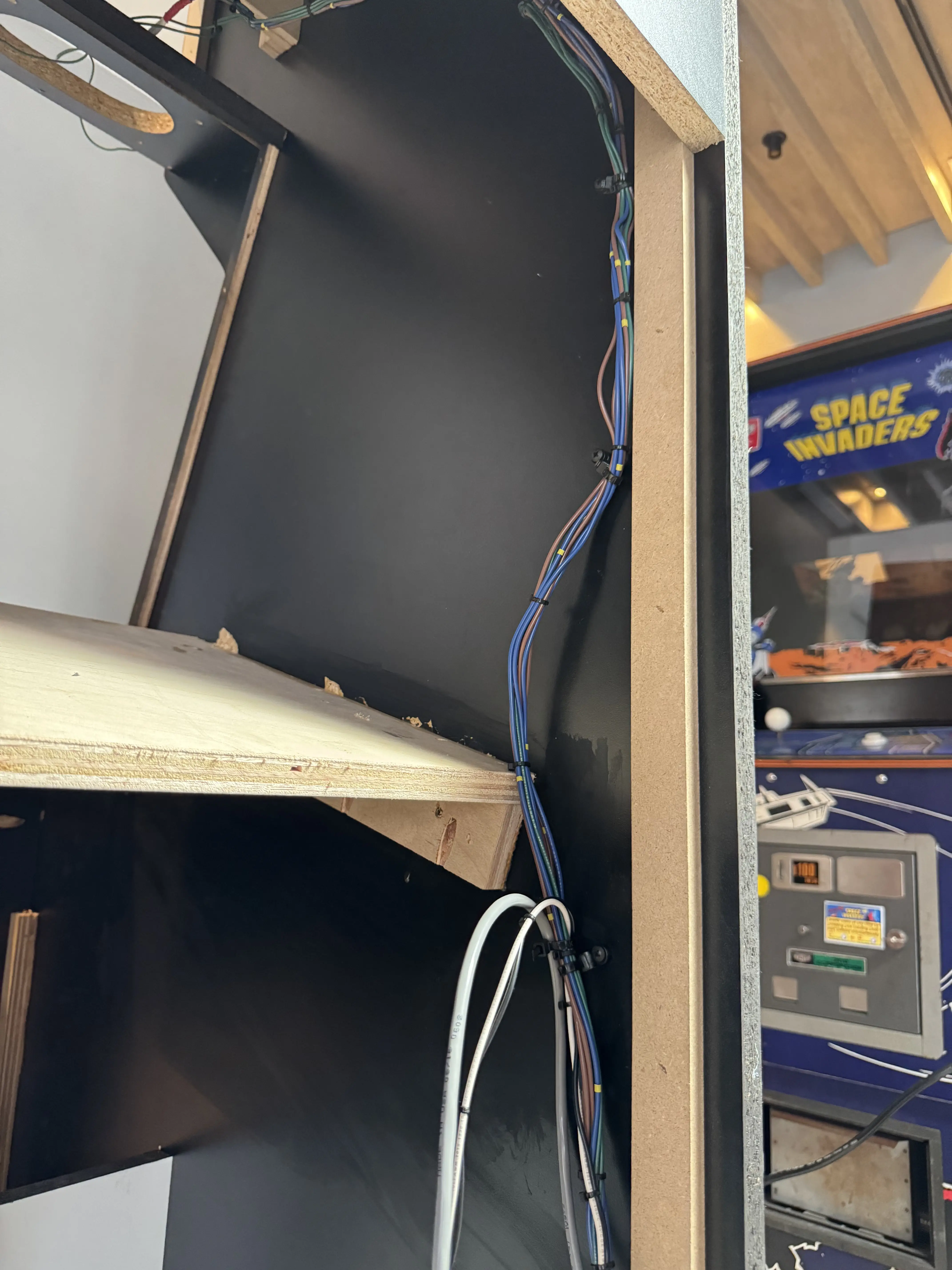

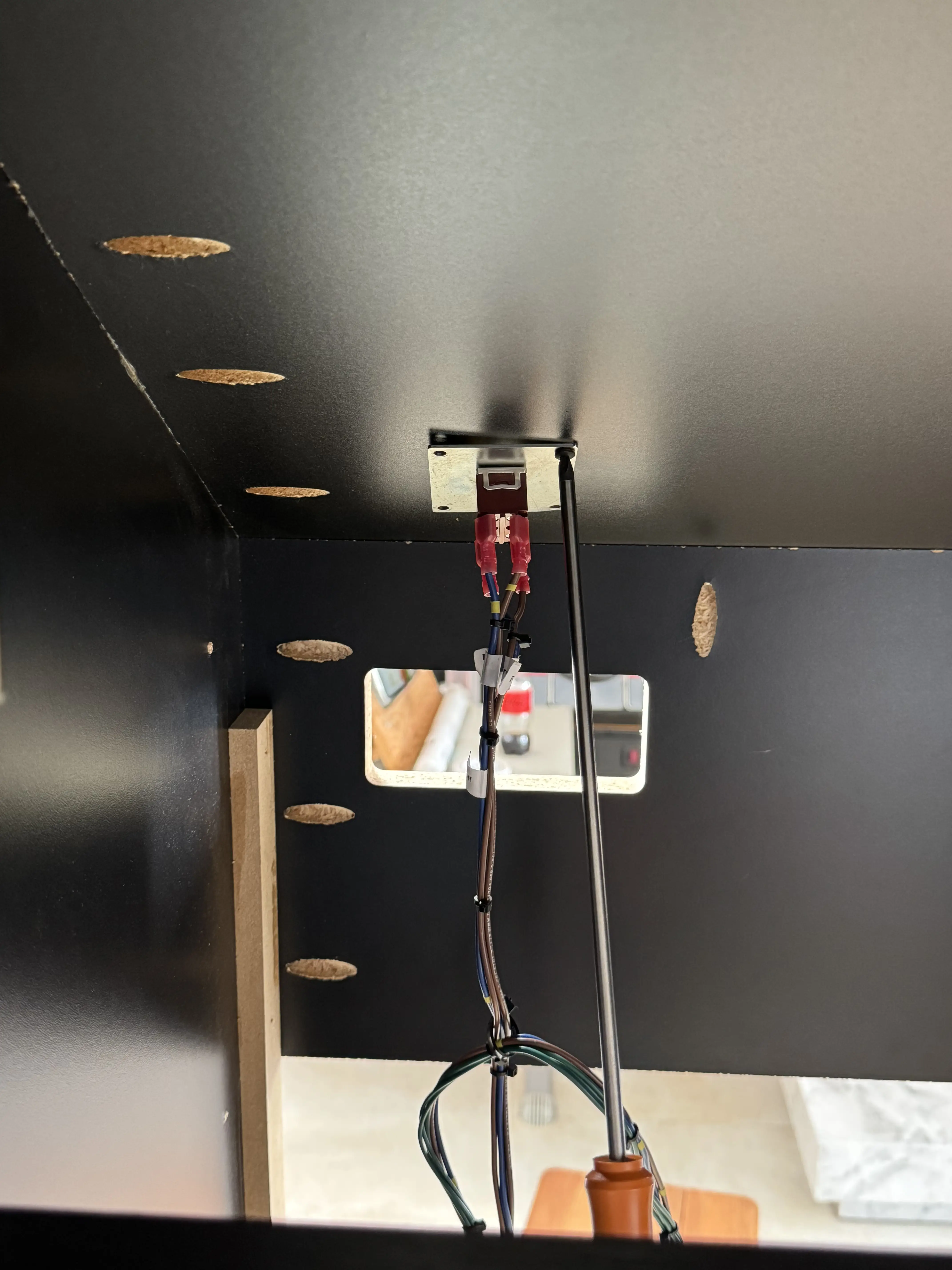

O harness costuma ser longo e geralmente é um pouco difícil ter a percepção clara de por onde passar exatamente cada fixação e conector. Por esse motivo, um amplo registro fotográfico durante a desmontagem é essencial.

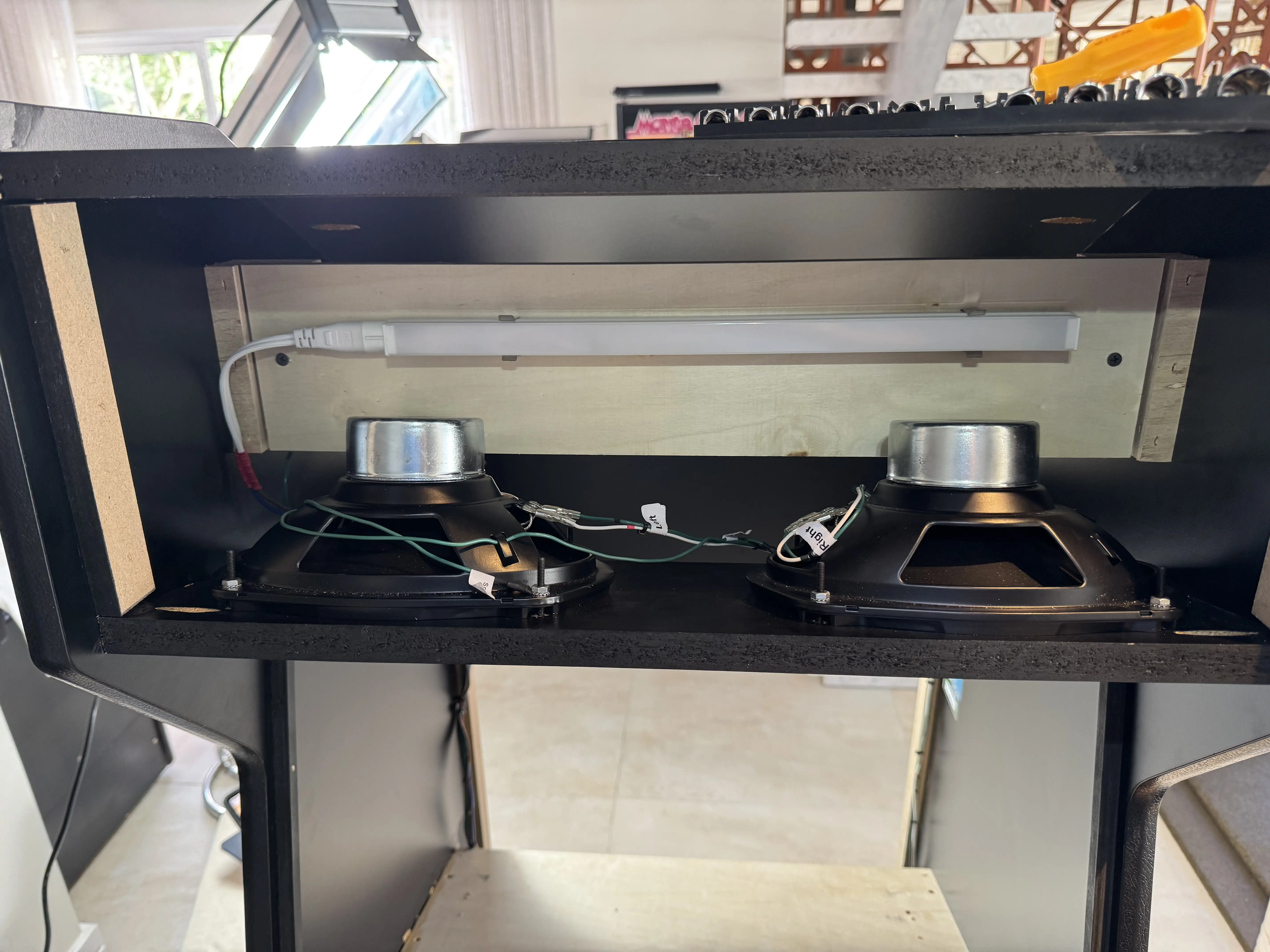

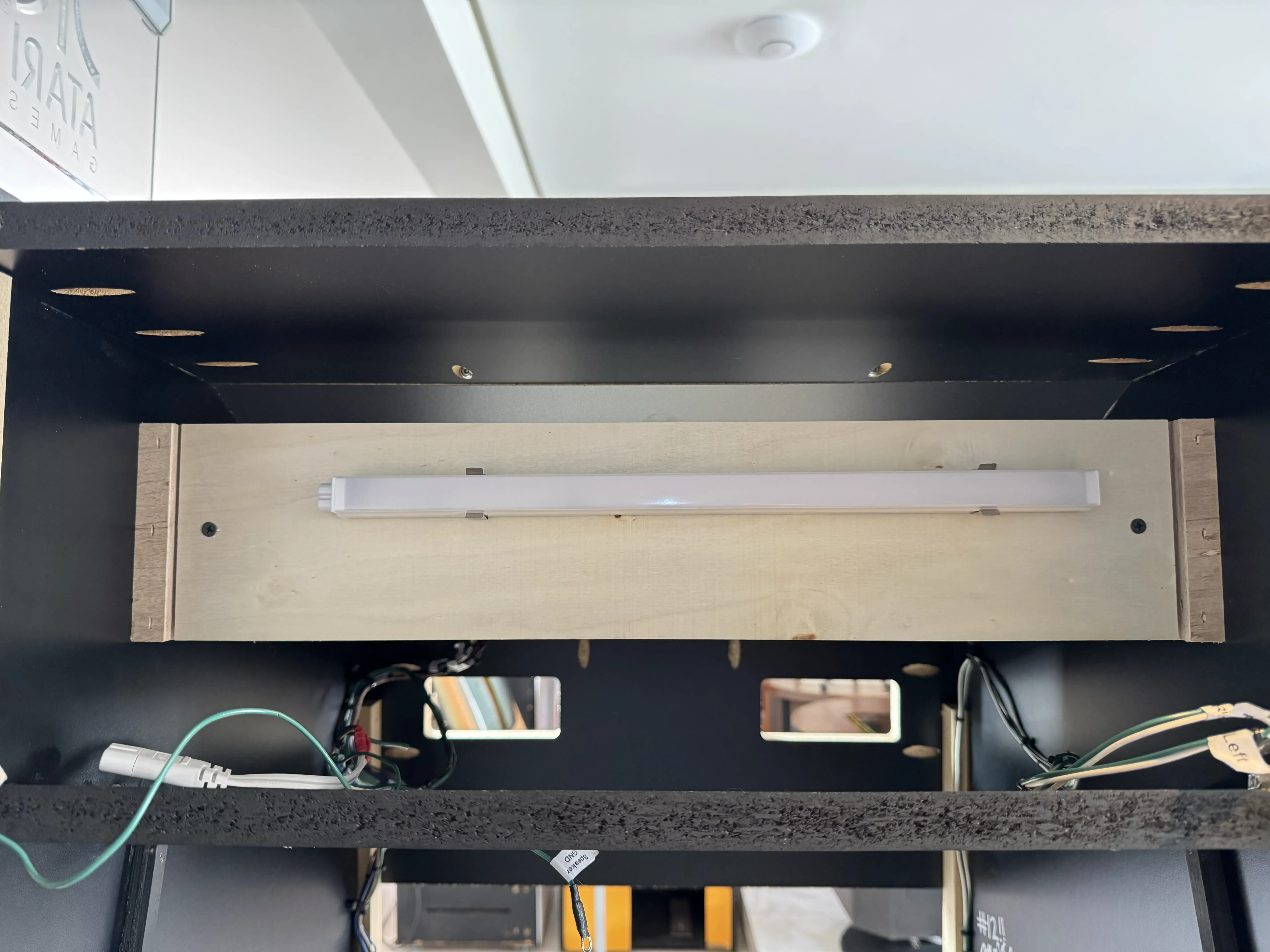

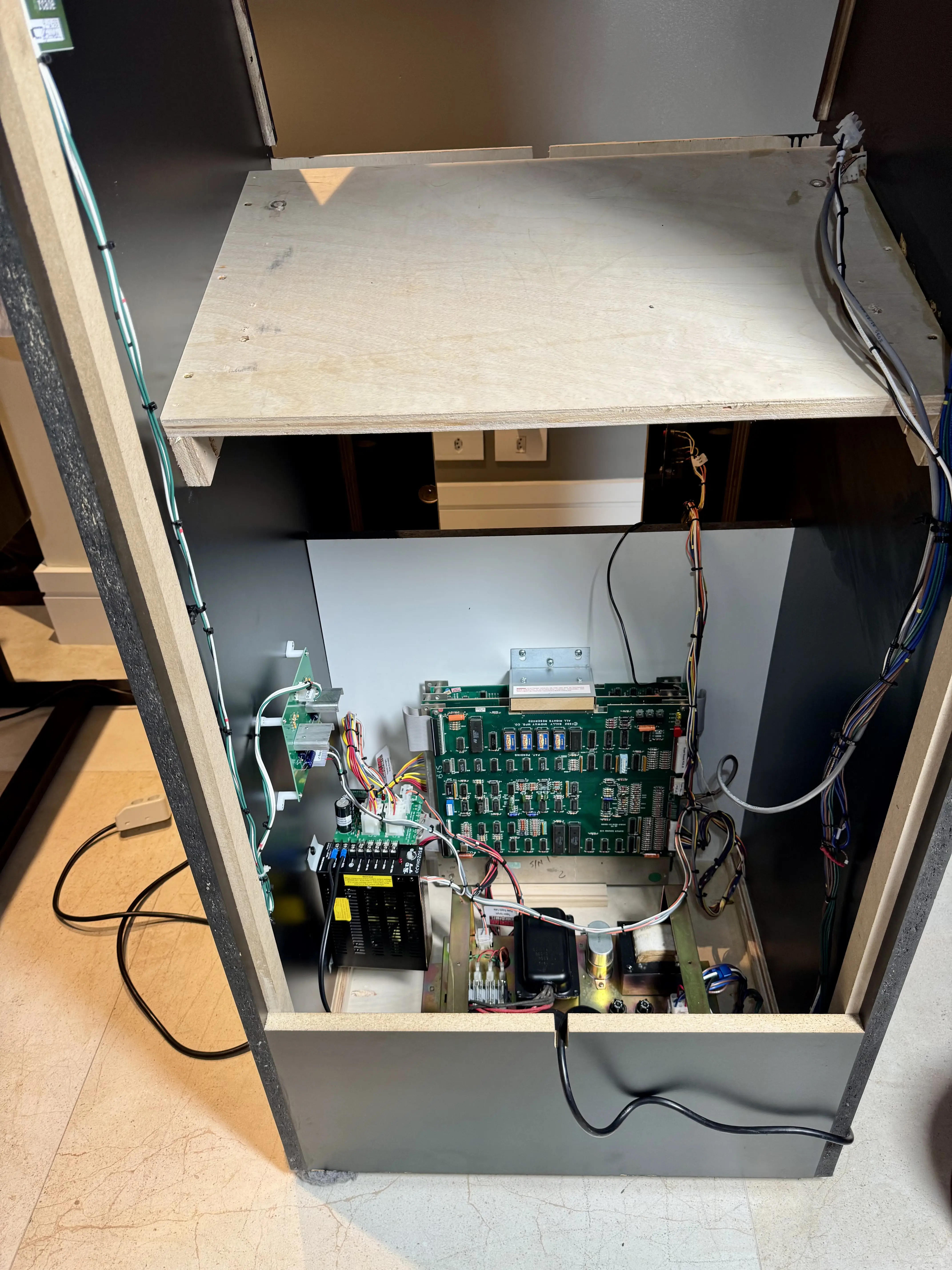

O próximo passo, após a instalação das placas auxiliares e do conjunto de força, pode ser a iluminação do marquee, o que já possibilita saber se a alimentação do arcade está funcionando. No caso, aproveitei e instalei os alto-falantes, que em muitos gabinetes ficam localizados na parte superior, junto às luminárias.

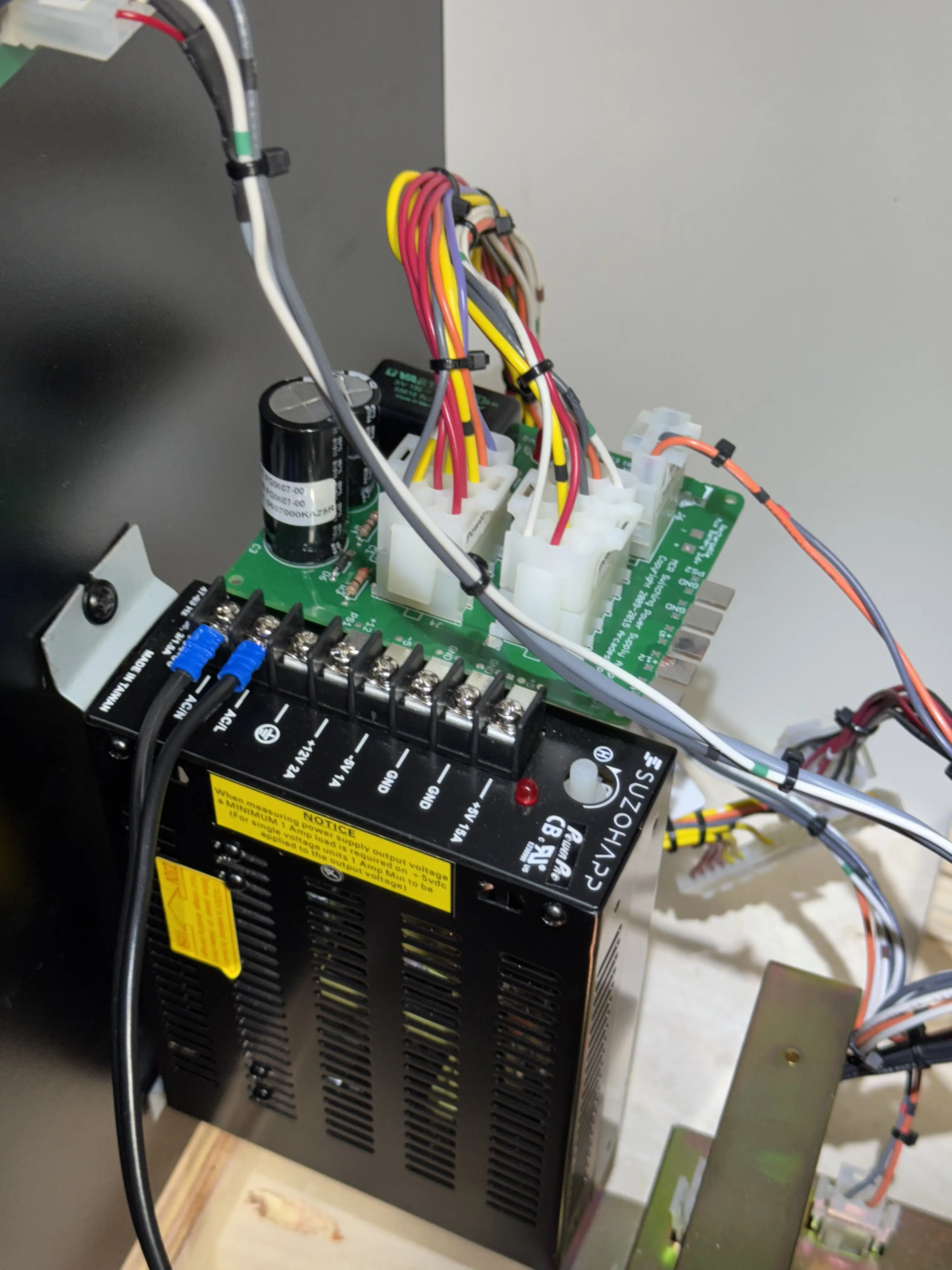

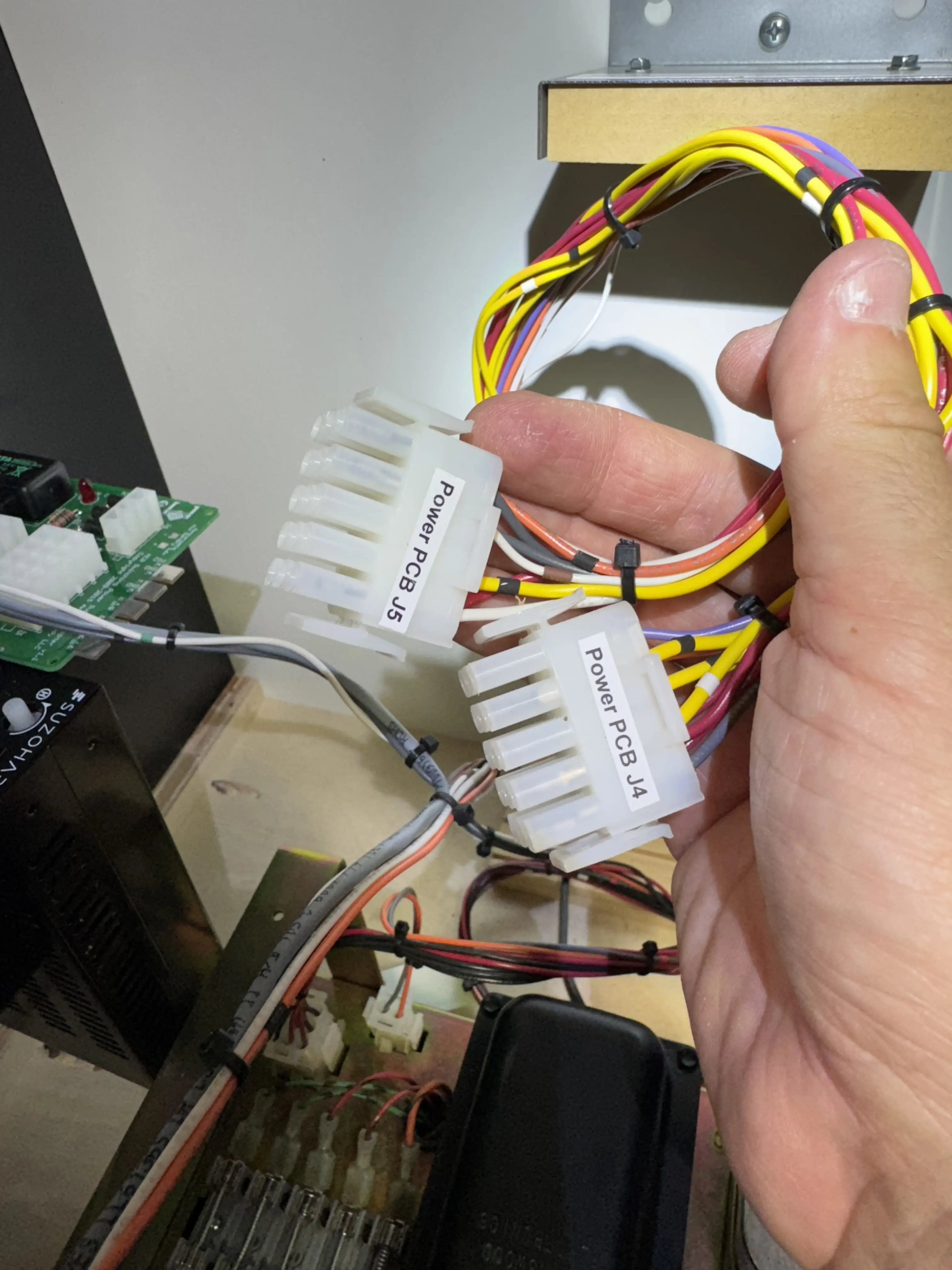

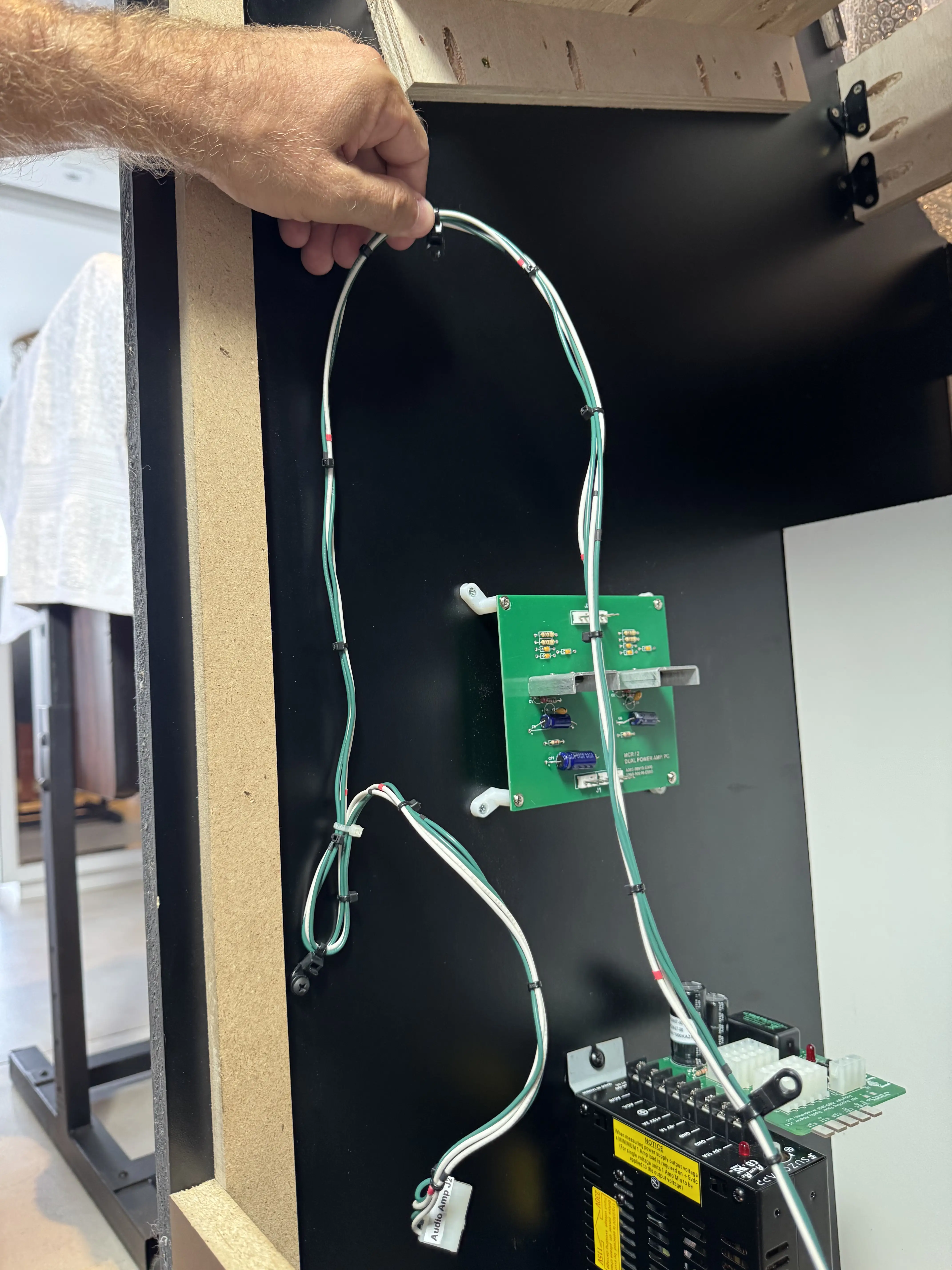

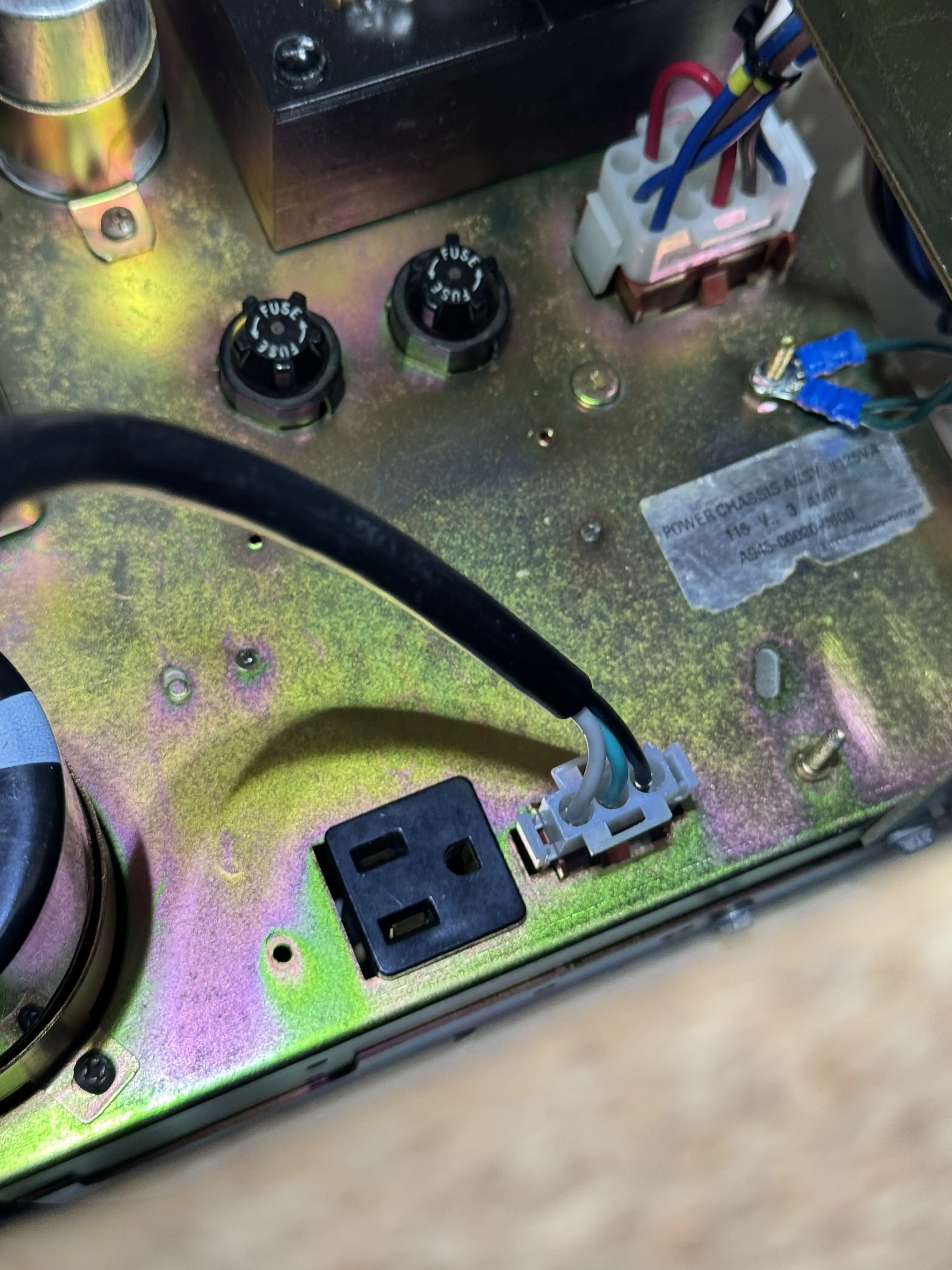

A conexão do chicote completa o processo da alimentação da máquina, encaixando todos os plugs entre placas, além do power cord que vai até o conjunto de força e de lá deriva a alimentação para a switching power supply.
Após a complicada restauração do conjunto de força, o teste inicial proporciona bastante alívio, uma vez que é possível comprovar que a alimentação do arcade está funcionando perfeitamente. A partir daqui, segue-se para todos os demais componentes com menor ansiedade durante a montagem.

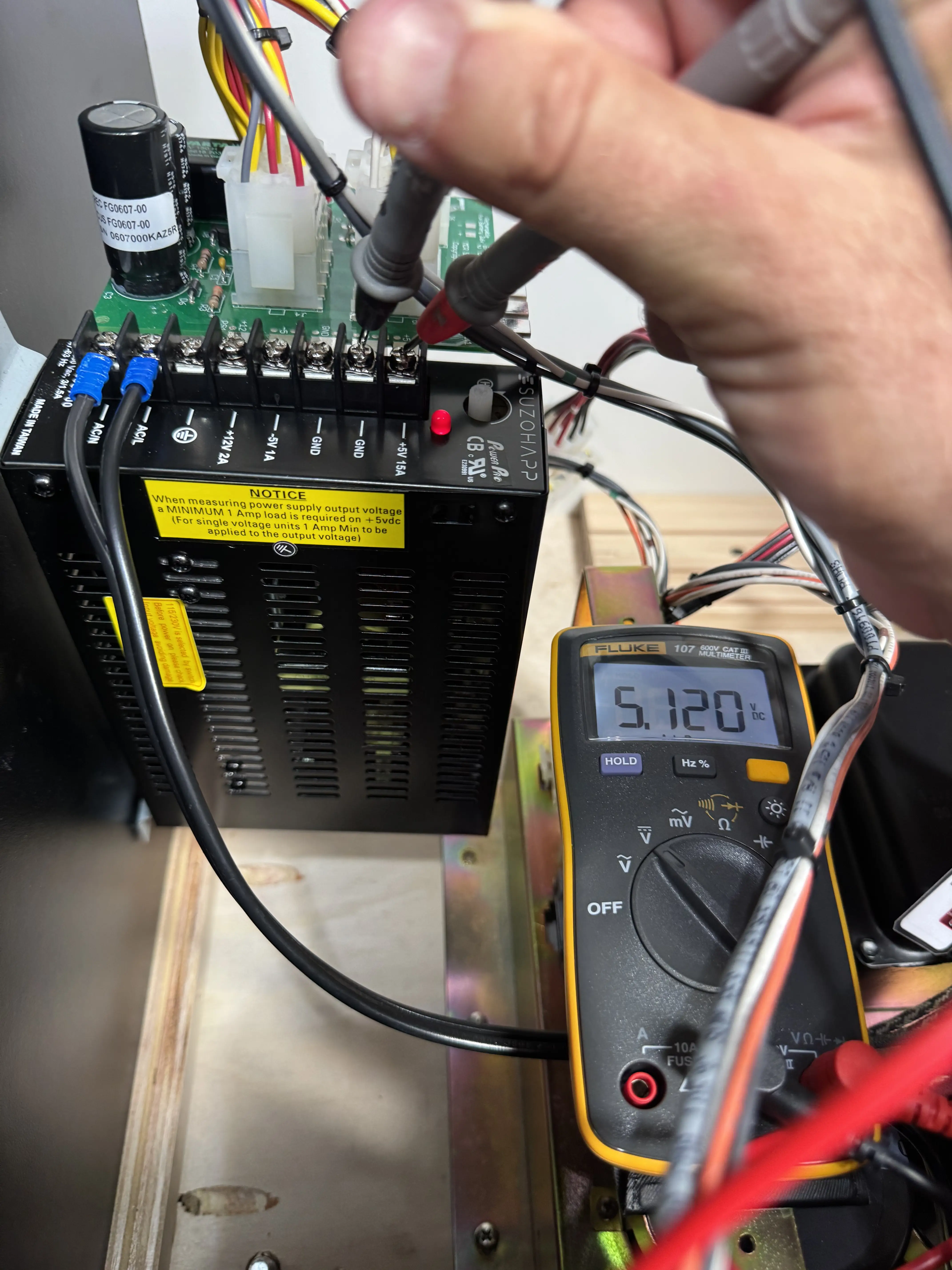

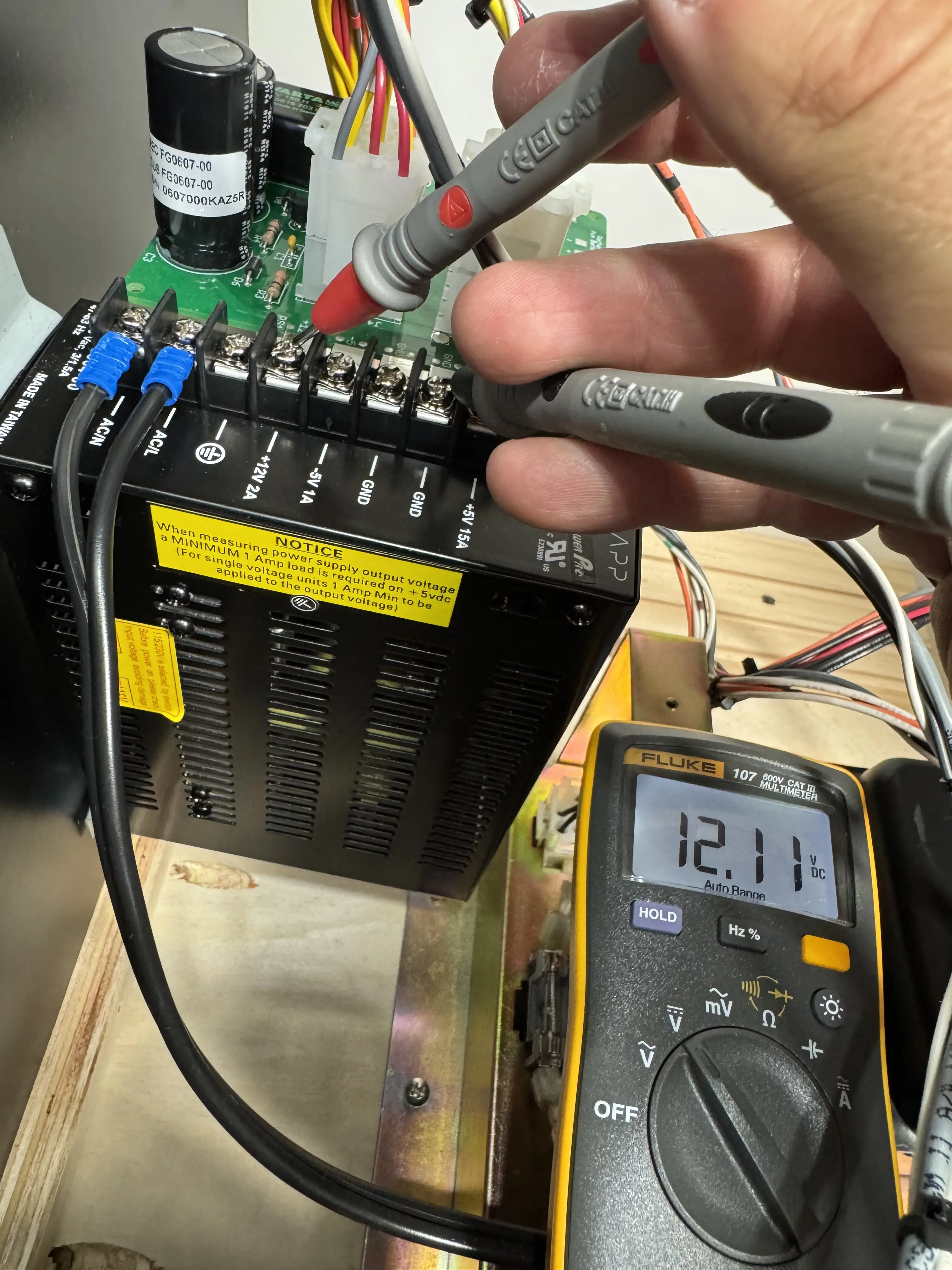

Antes de conectar a boardset, é importante verificar a voltagem da fonte chaveada, tanto na saída de 5V quanto de 12V.

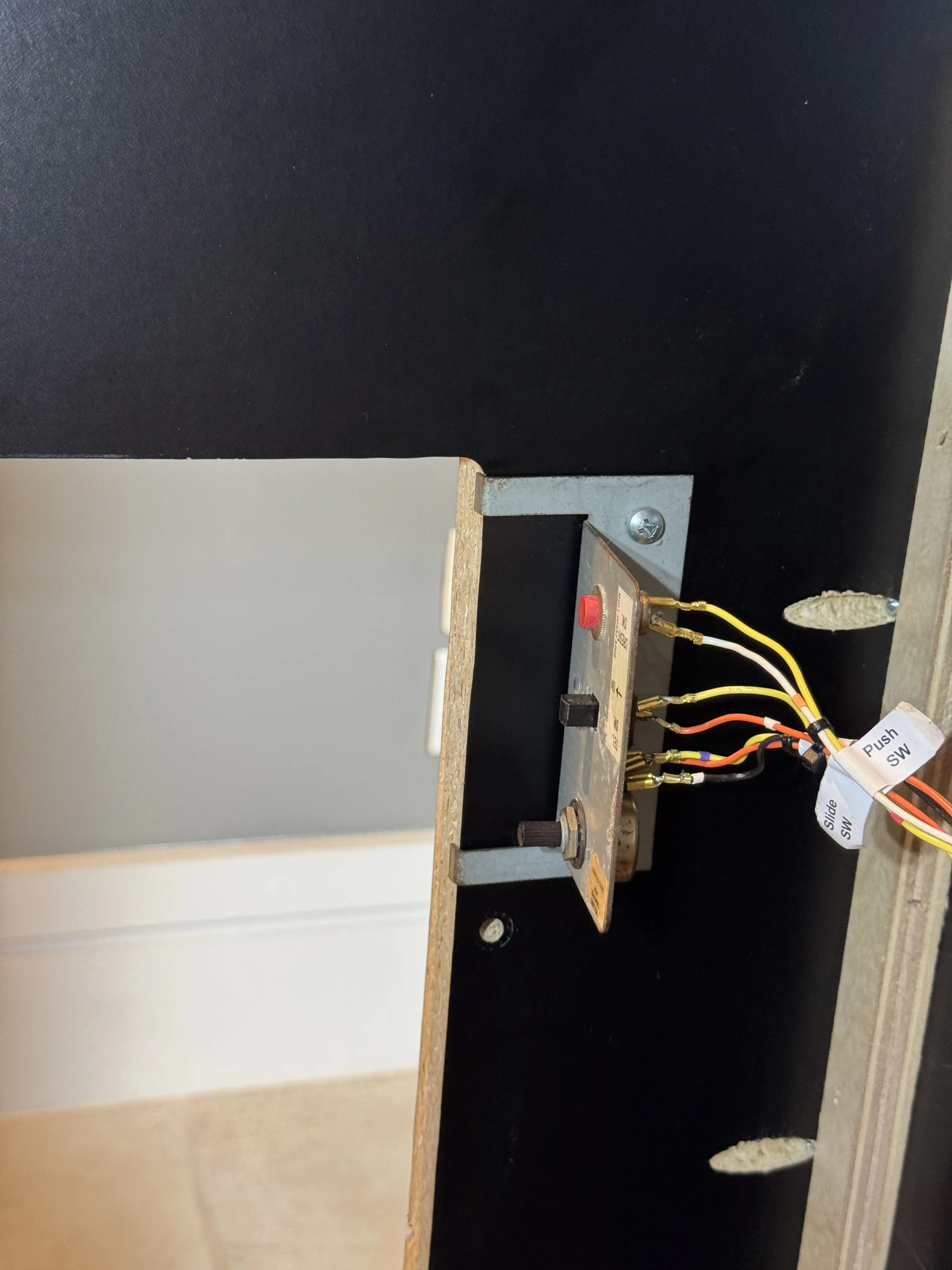

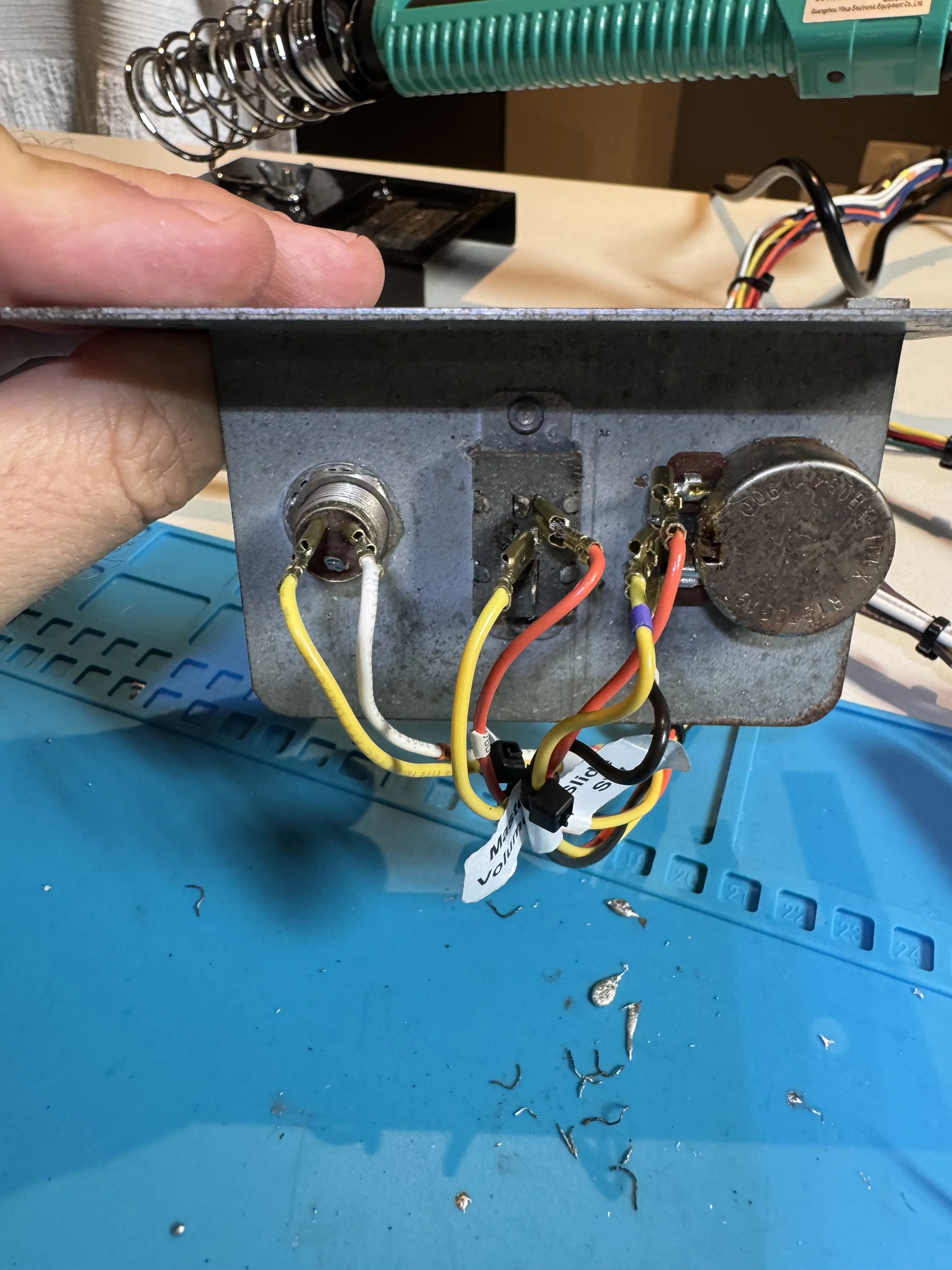

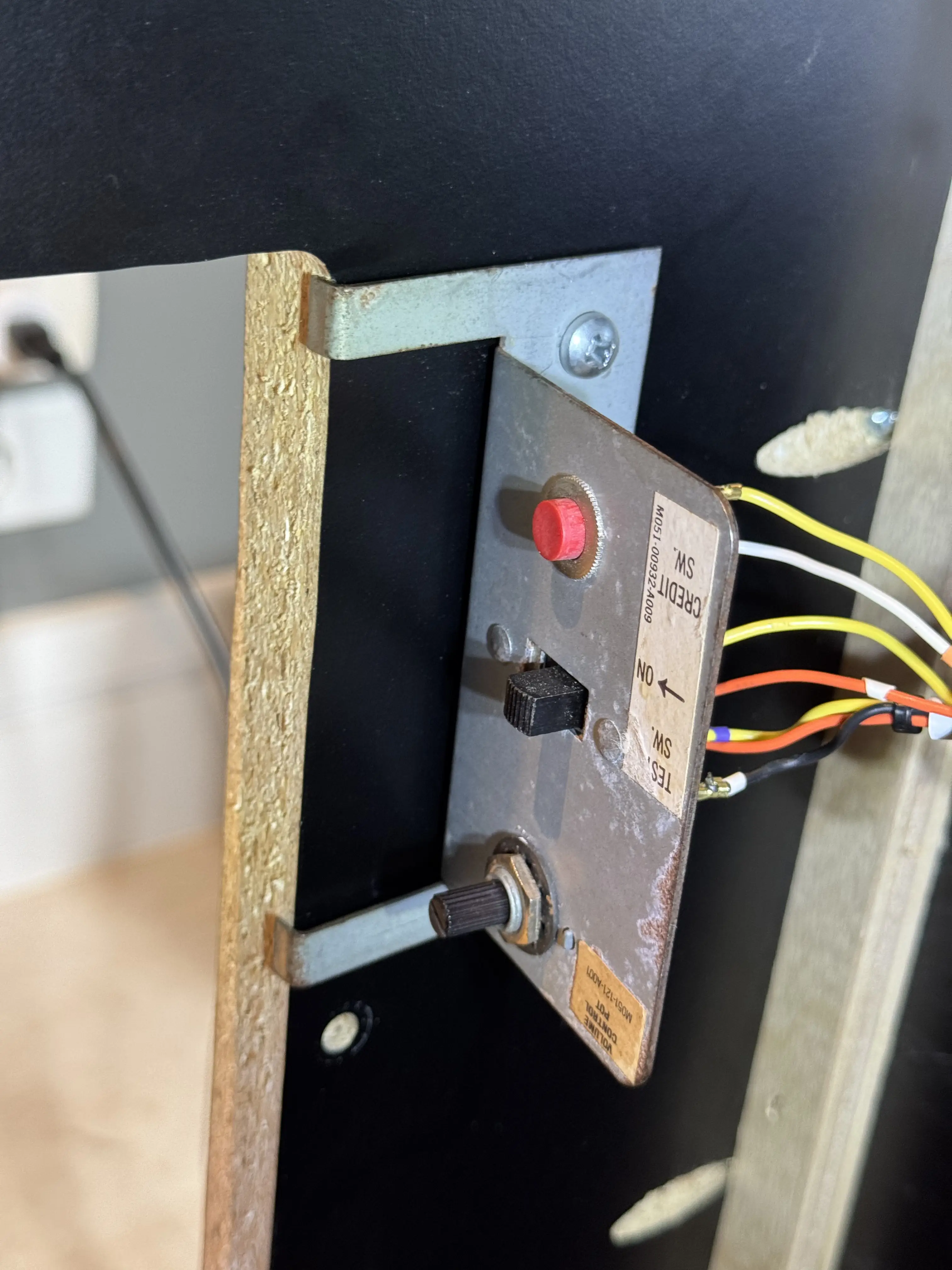

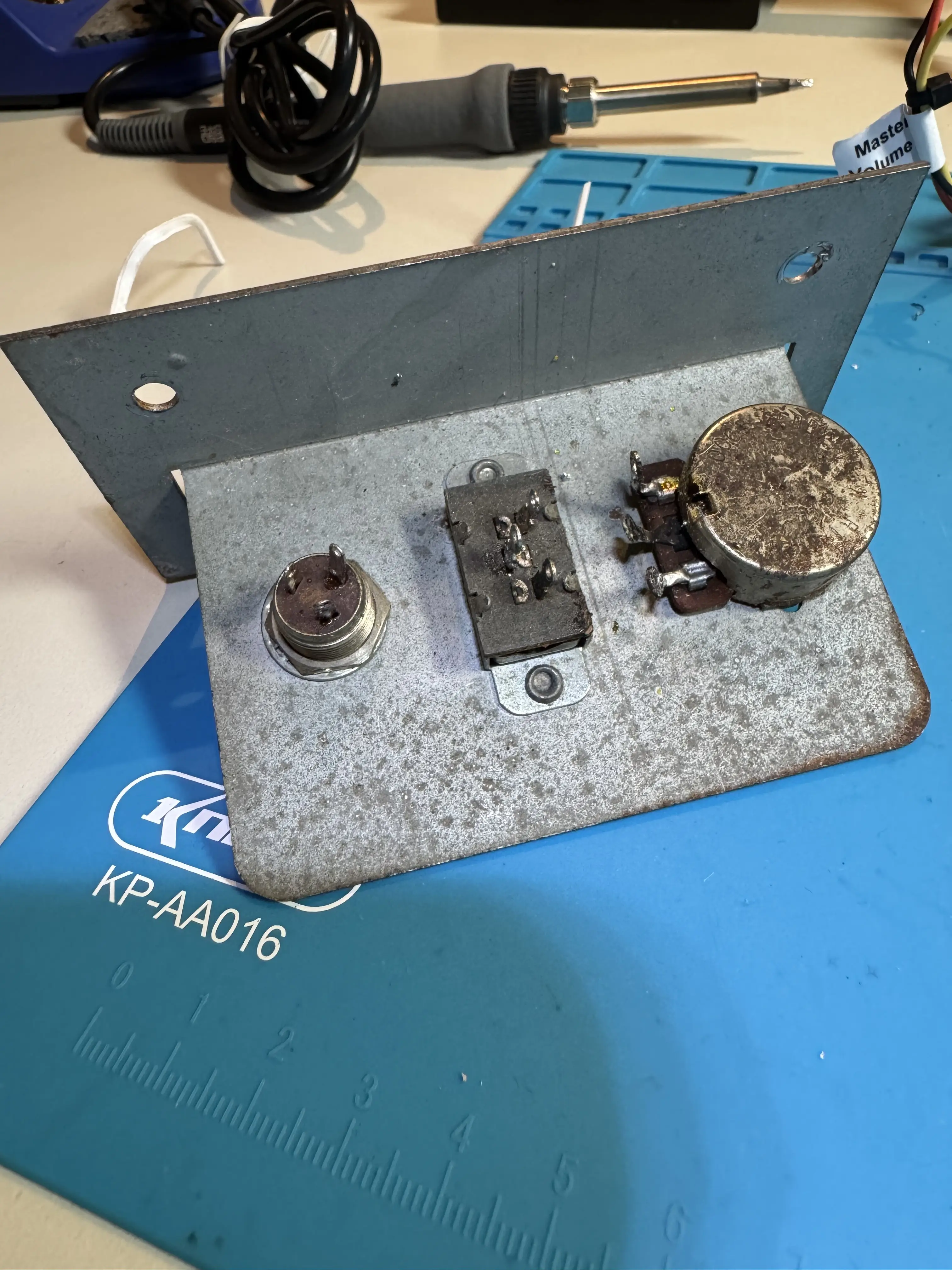

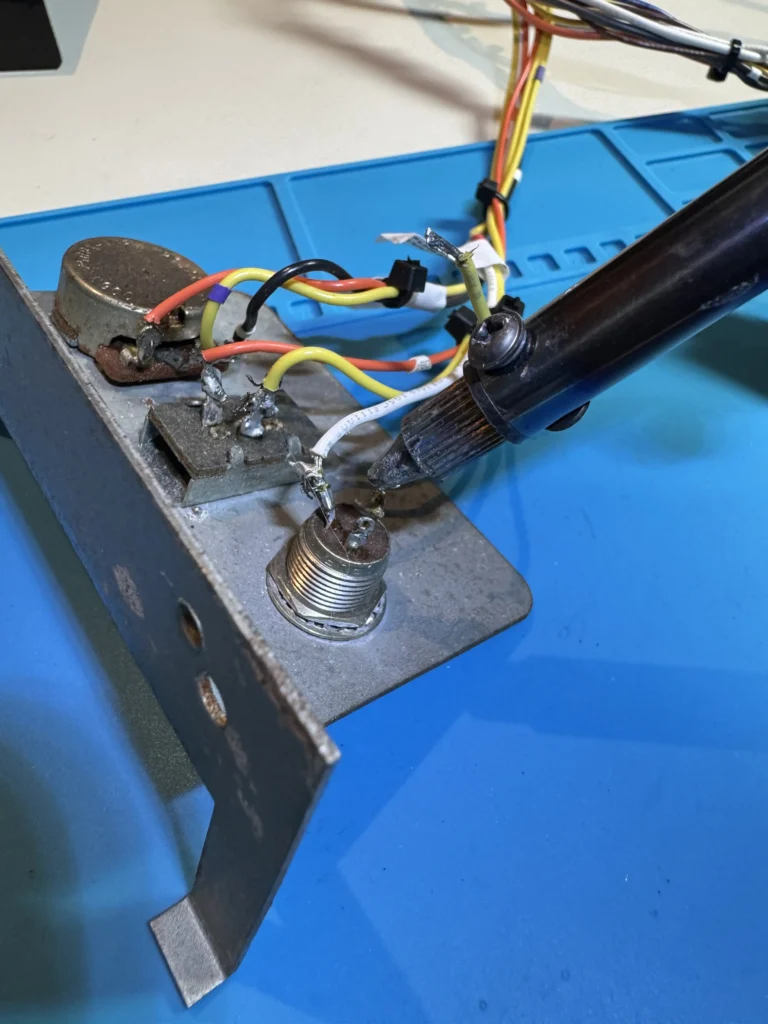

Outro passo importante pode ser visto na chapa do volume e do test switch: eliminar soldas e crimpar terminais elétricos. Acredito que muitos restauradores utilizam solda por não dominarem completamente técnicas de crimpagem, ou, ainda, não disporem de conectores nos tamanhos e formatos adequados. Um terminal de fio elétrico bem instalado não vai soltar facilmente e, ao contrário da solda, não vai quebrar.

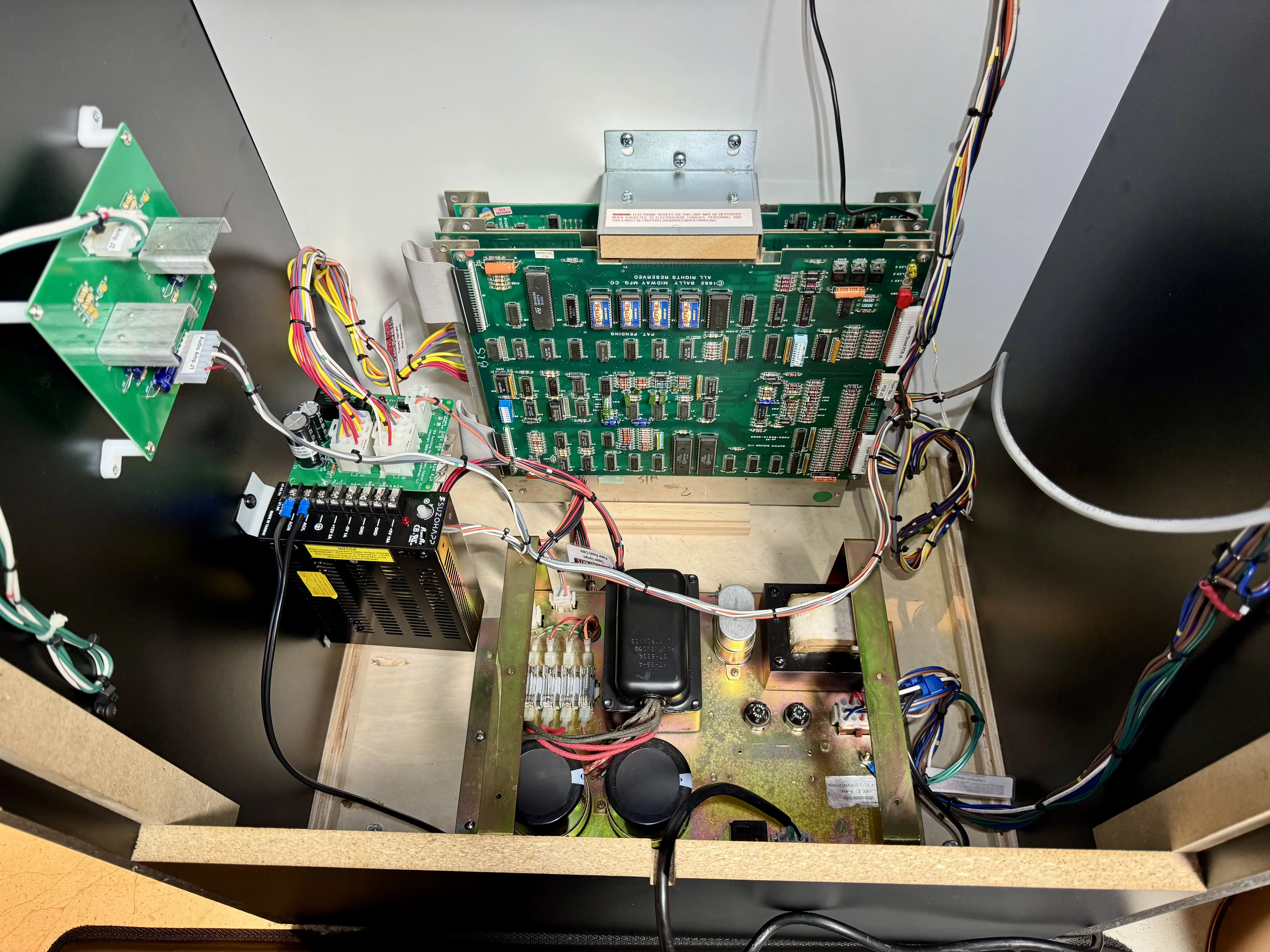

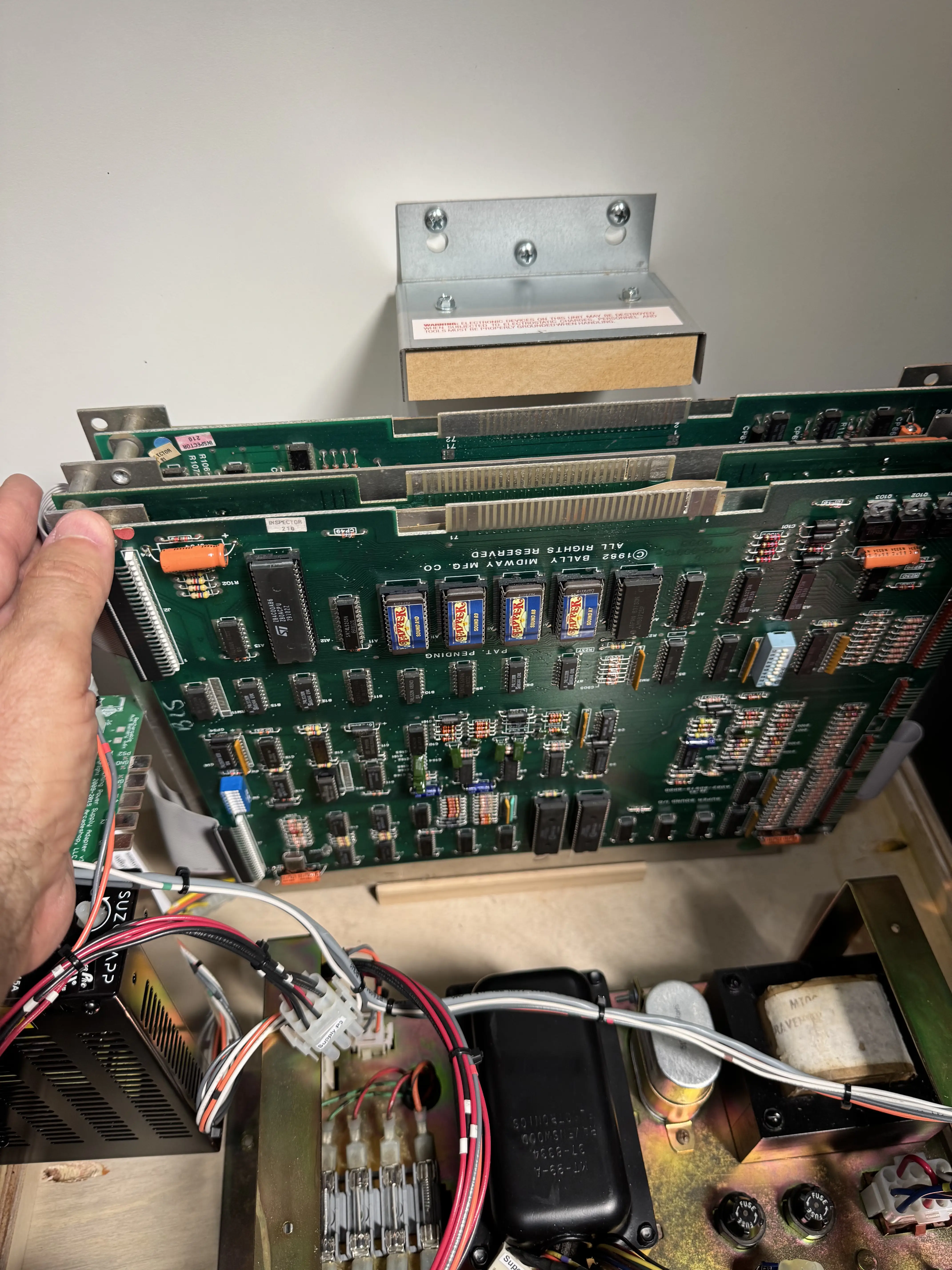

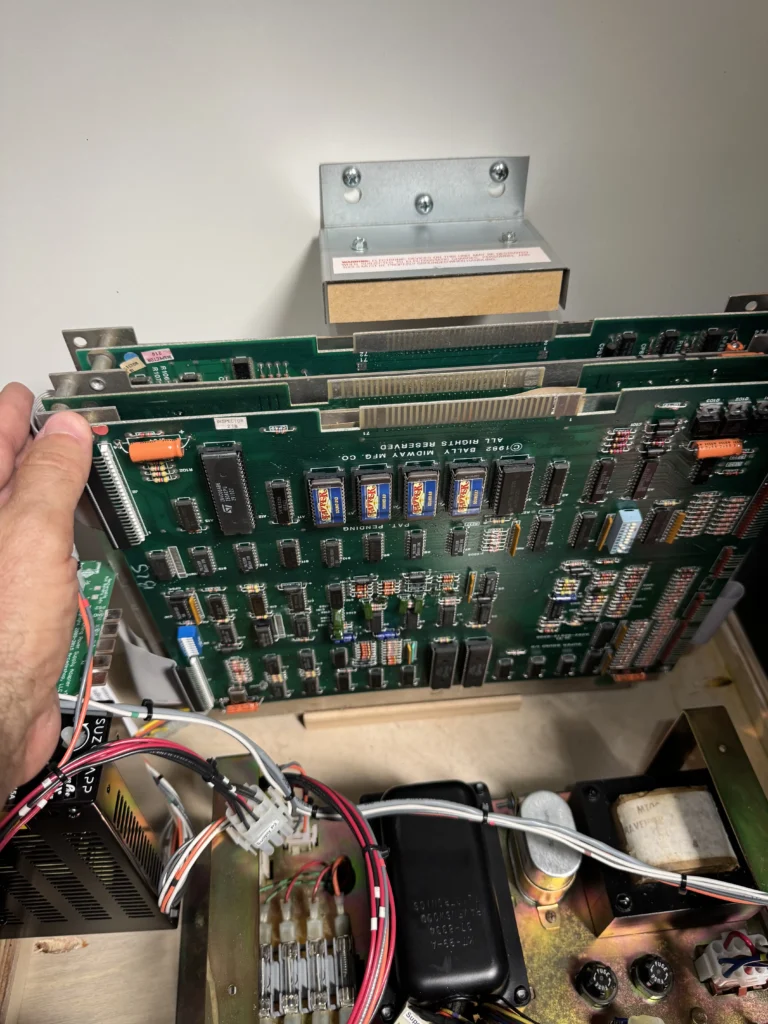

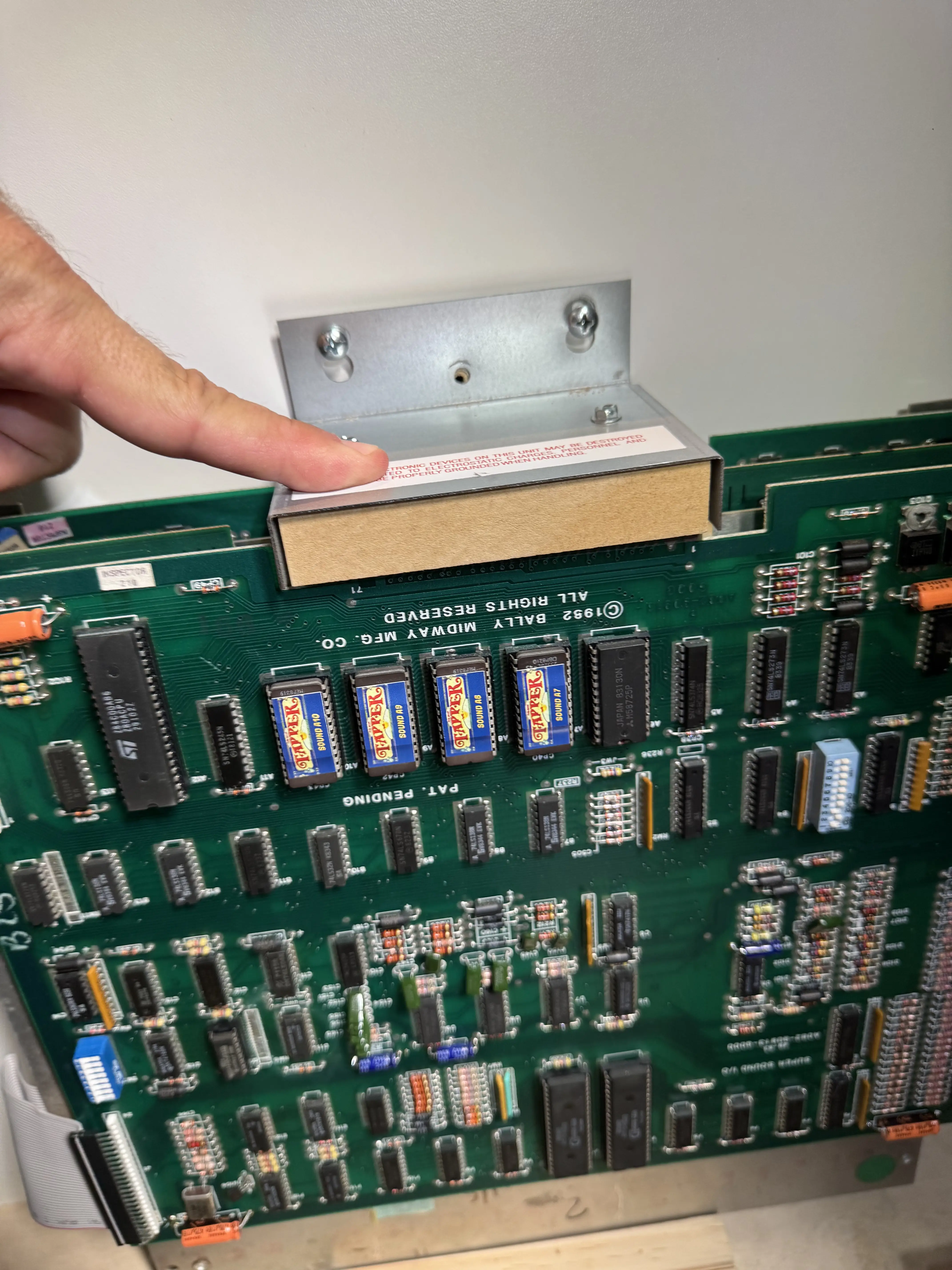

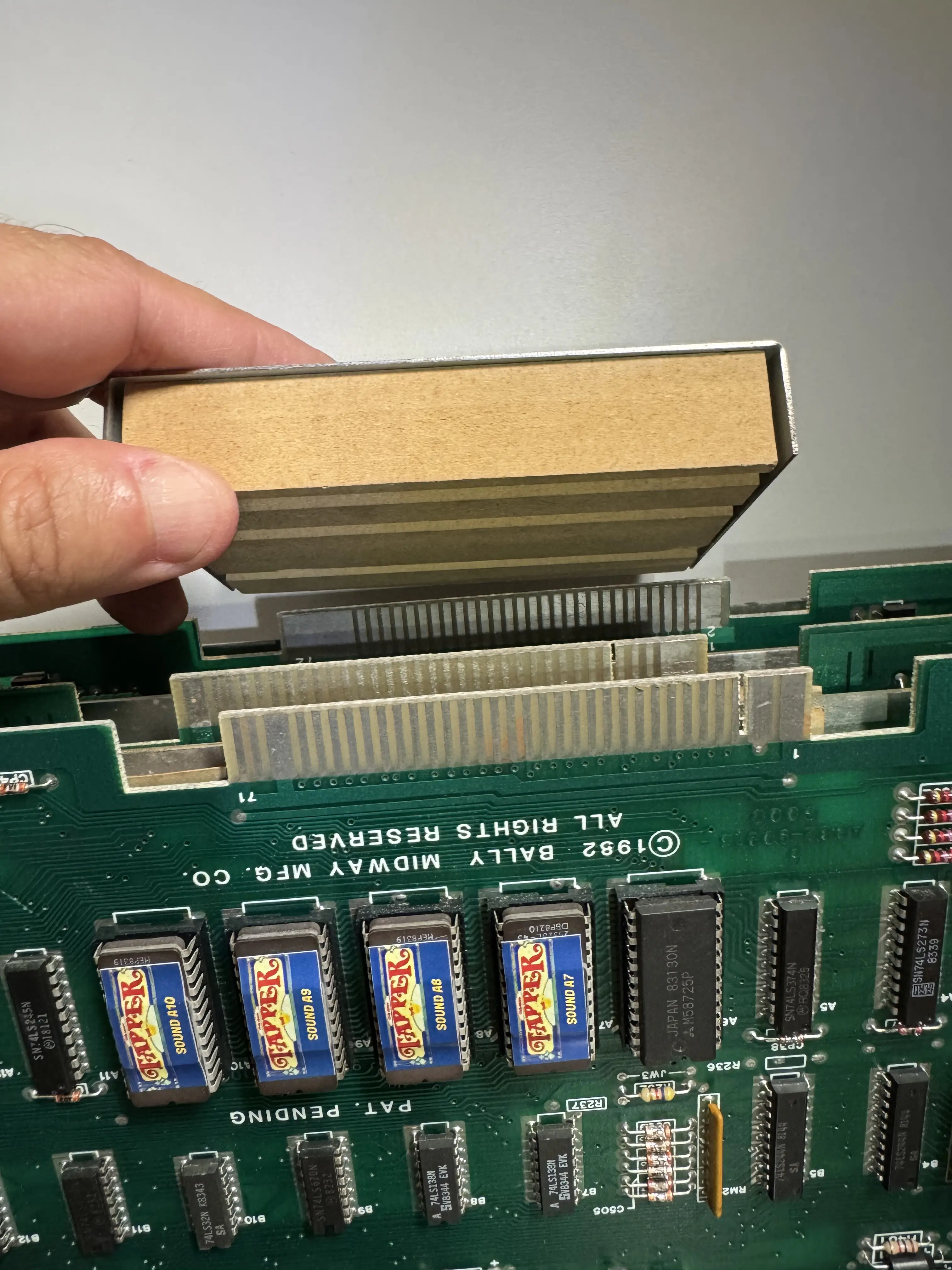

Já caminhando para a finalização desta etapa, o boardset com as placas-mãe, PCBs ou placas lógicas já poderia ser instalado. O Tapper possui um suporte especial que encaixa corretamente nas distâncias entre as diversas placas.

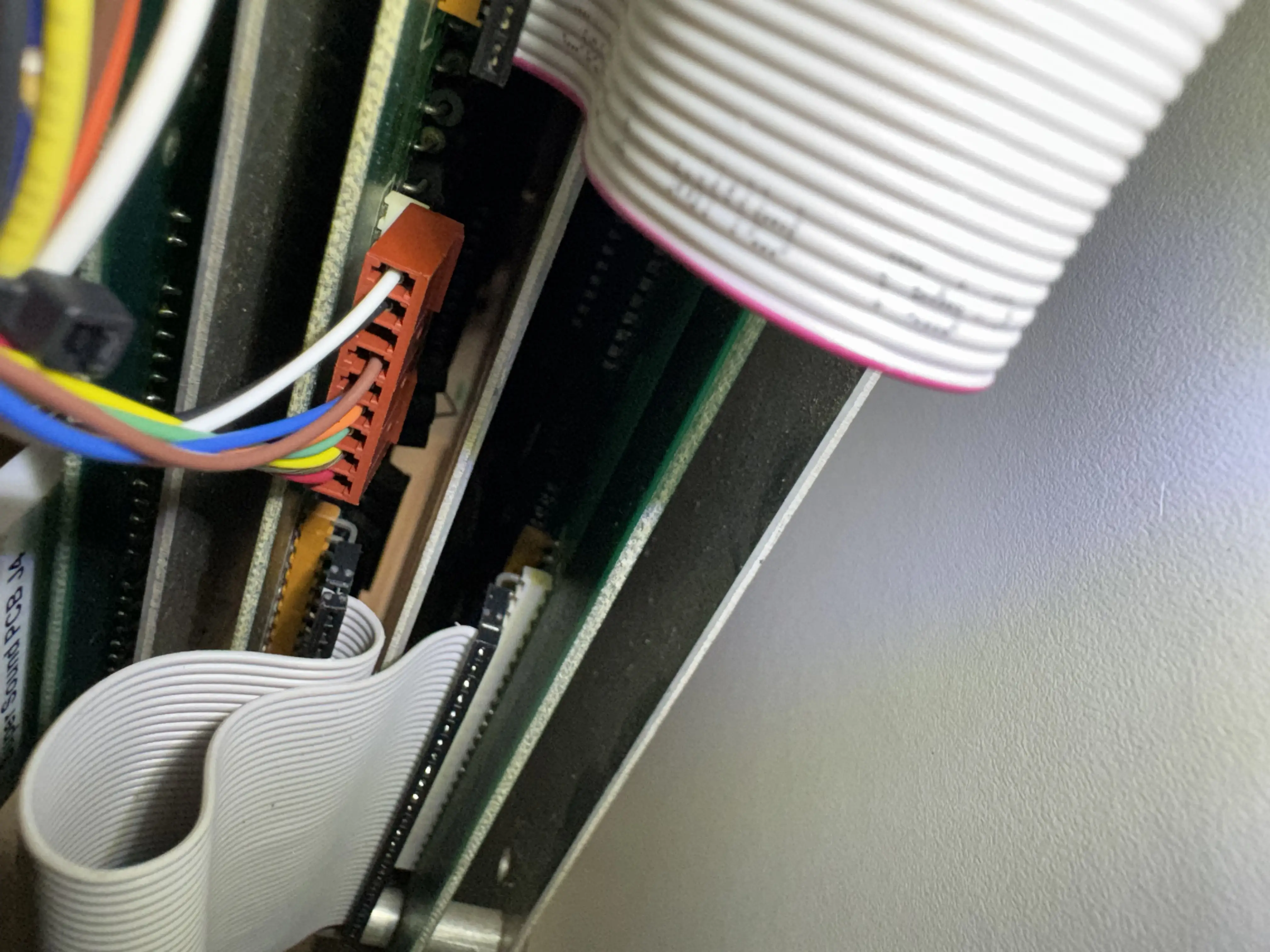

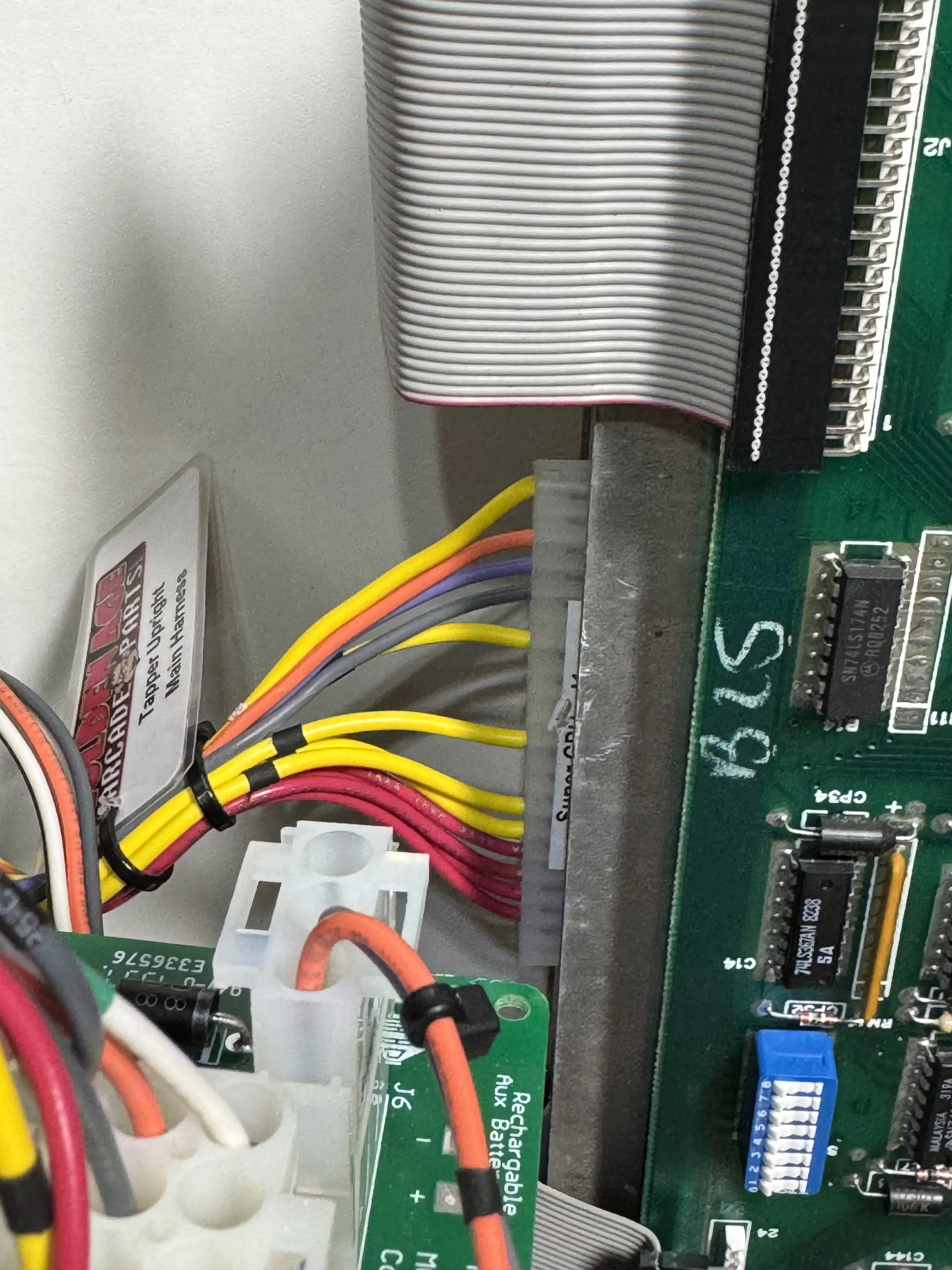

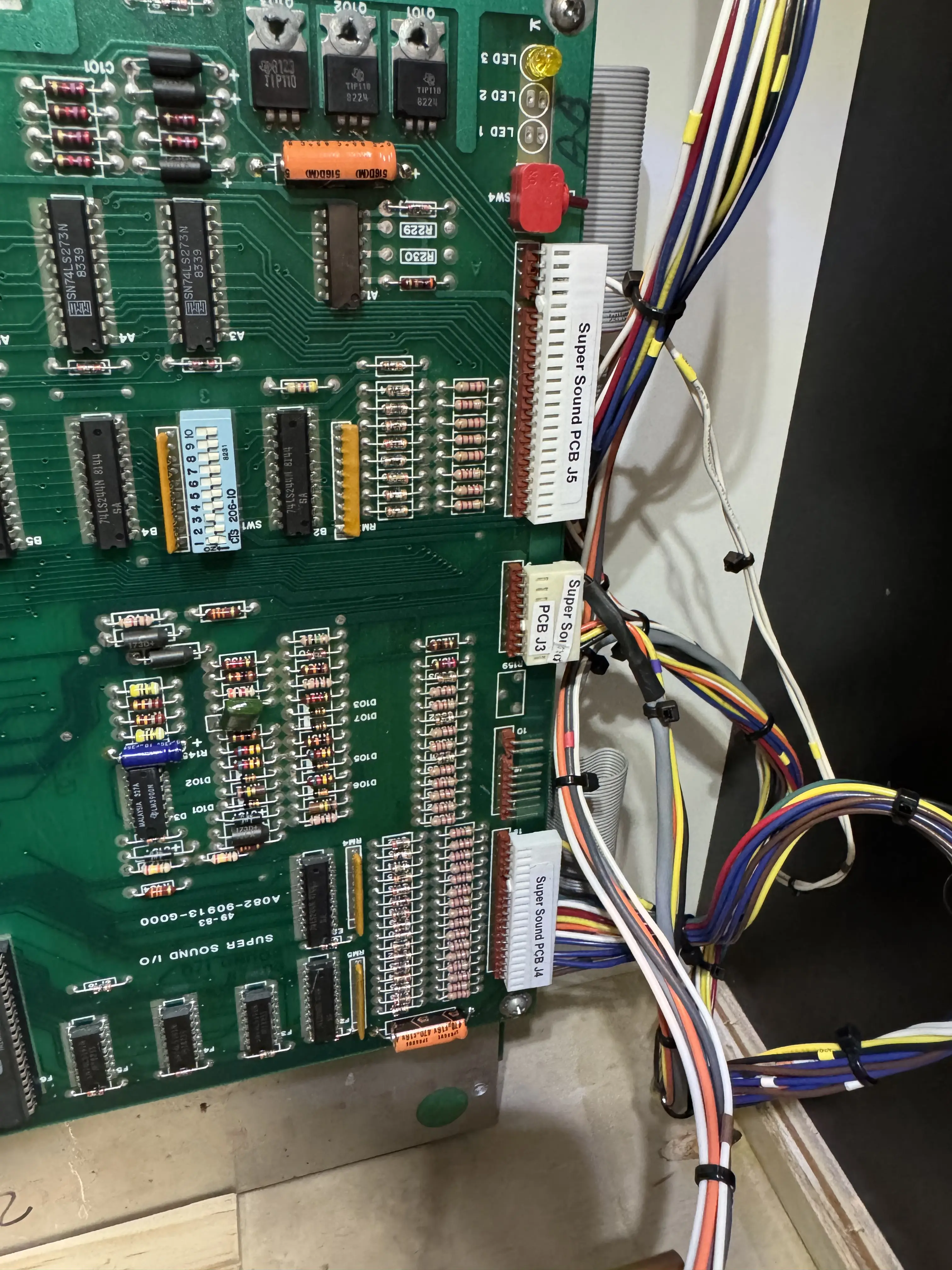

A conexão do chicote no boardset exige um pouco de atenção para não errar nenhuma pinagem ou orientação, especialmente considerando que este é um harness novo (feito sob encomenda) e pode faltar o keying em alguns terminais. Como são pelo menos 5 conectores fora os flat cables, é importante conferir bem.
E assim a parte 1 da montagem, incluindo toda a seção de alimentação e lógica, estava concluída.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Tapper – A Tentativa de Fazer um Arcade Game para Bebedores de Cerveja, 01 – O Último Gabinete de Jeff Willard Jr., 02 – Severamente Danificado no Transporte, 03 – O Desafio: Como Aperfeiçoar um Willard?, 04 – Gabinete Recuperado e Pronto para Montagem, 05 – Restauração do Complexo Conjunto de Força – Parte 1, 06 – Restauração do Complexo Conjunto de Força – Parte 2 e 07 – Restauração do Complexo Conjunto de Força – Parte 3.
O próximo post é o 09 – Montagem do Gabinete – Parte 2 – Monitor.
