Tank II #06: Restauração e Montagem do Conjunto de Força
O processo de restauração do gabinete do arcade Tank II, da Kee Games, já estava em altíssimo nível após a reforma do gabinete e da coin door, por isso a remontagem do conjunto de força, que originalmente estava bastante sujo e deteriorado, teria que evoluir dentro do mesmo padrão.

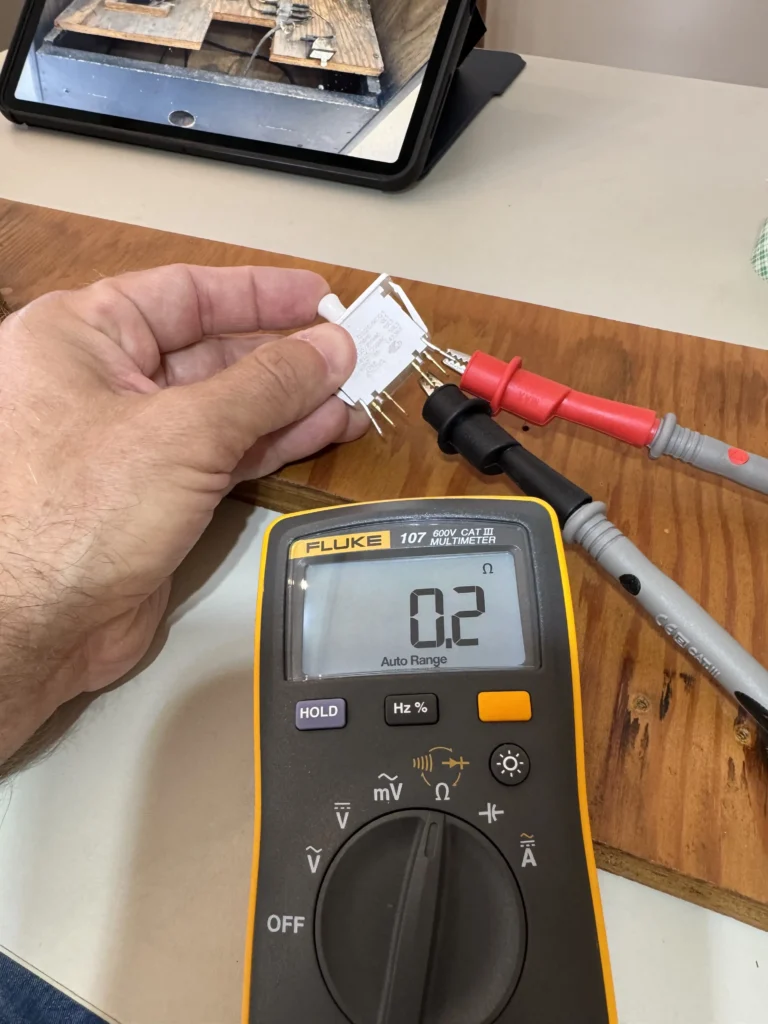

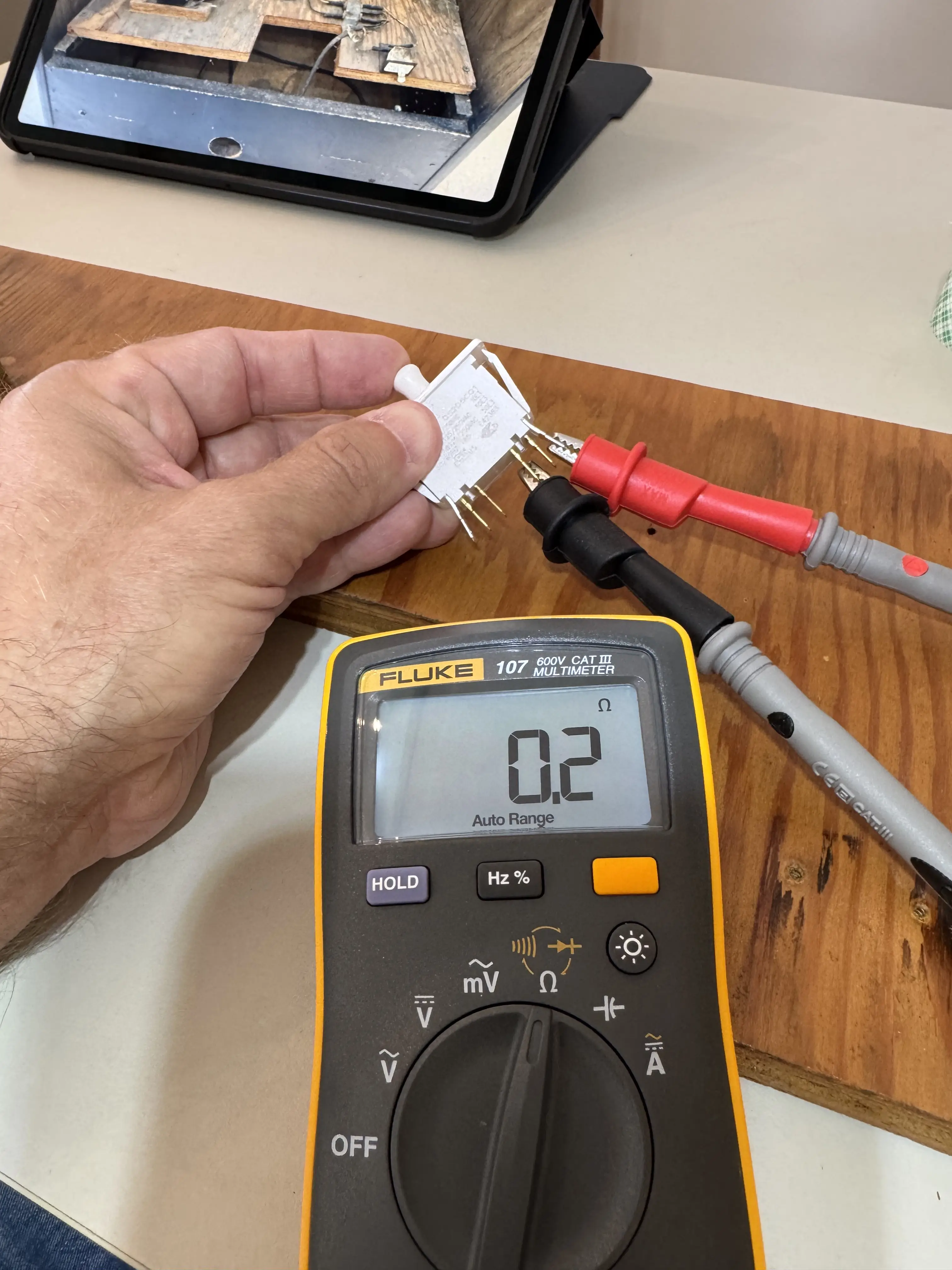

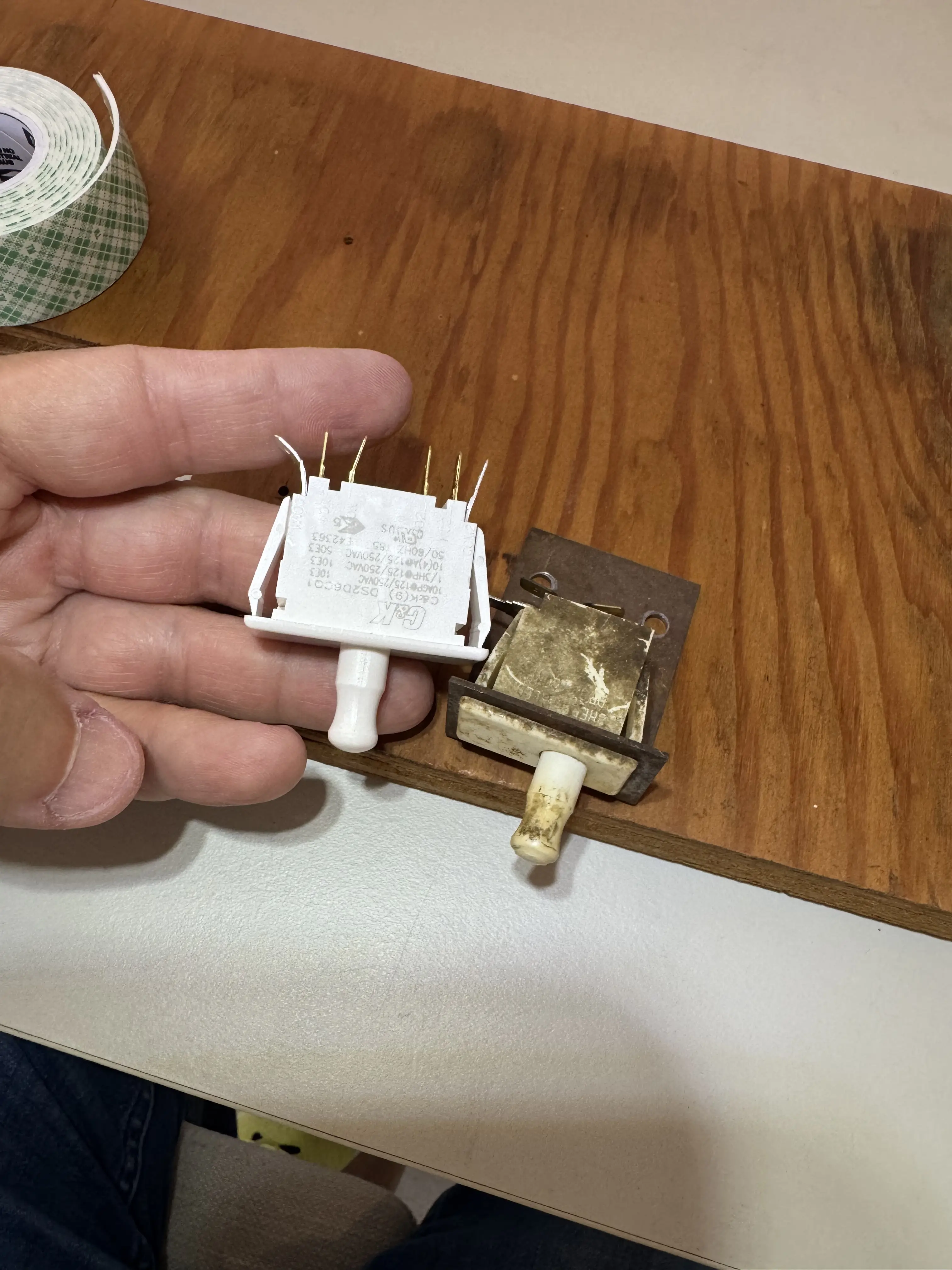

Em vez de limpar as peças originais, o que não é muito efetivo, eu optei por substituir todos os componentes passíveis de troca por modelos semelhantes disponíveis no mercado. Por exemplo, o interlock switch:
Esta peça funciona em contato com as portas do gabinete (geralmente, back door e coin door) para desativar o funcionamento da máquina tão logo sejam abertas.

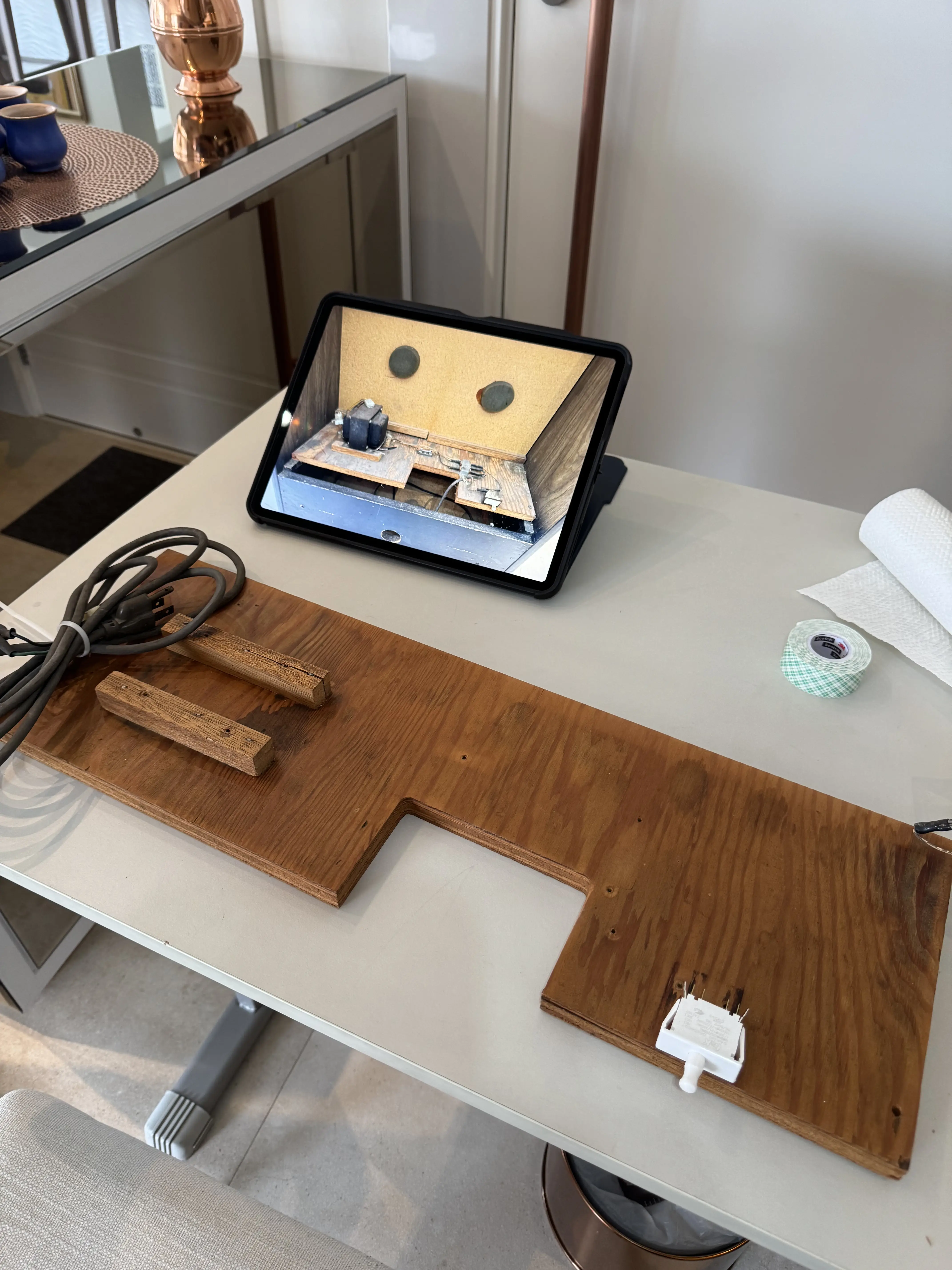

O processo de remontagem é feito em cima de documentação fotográfica do arcade original para que as peças sejam instaladas nos mesmos locais. A madeira de fixação do conjunto de força já estava completamente limpa e com selante aplicado:

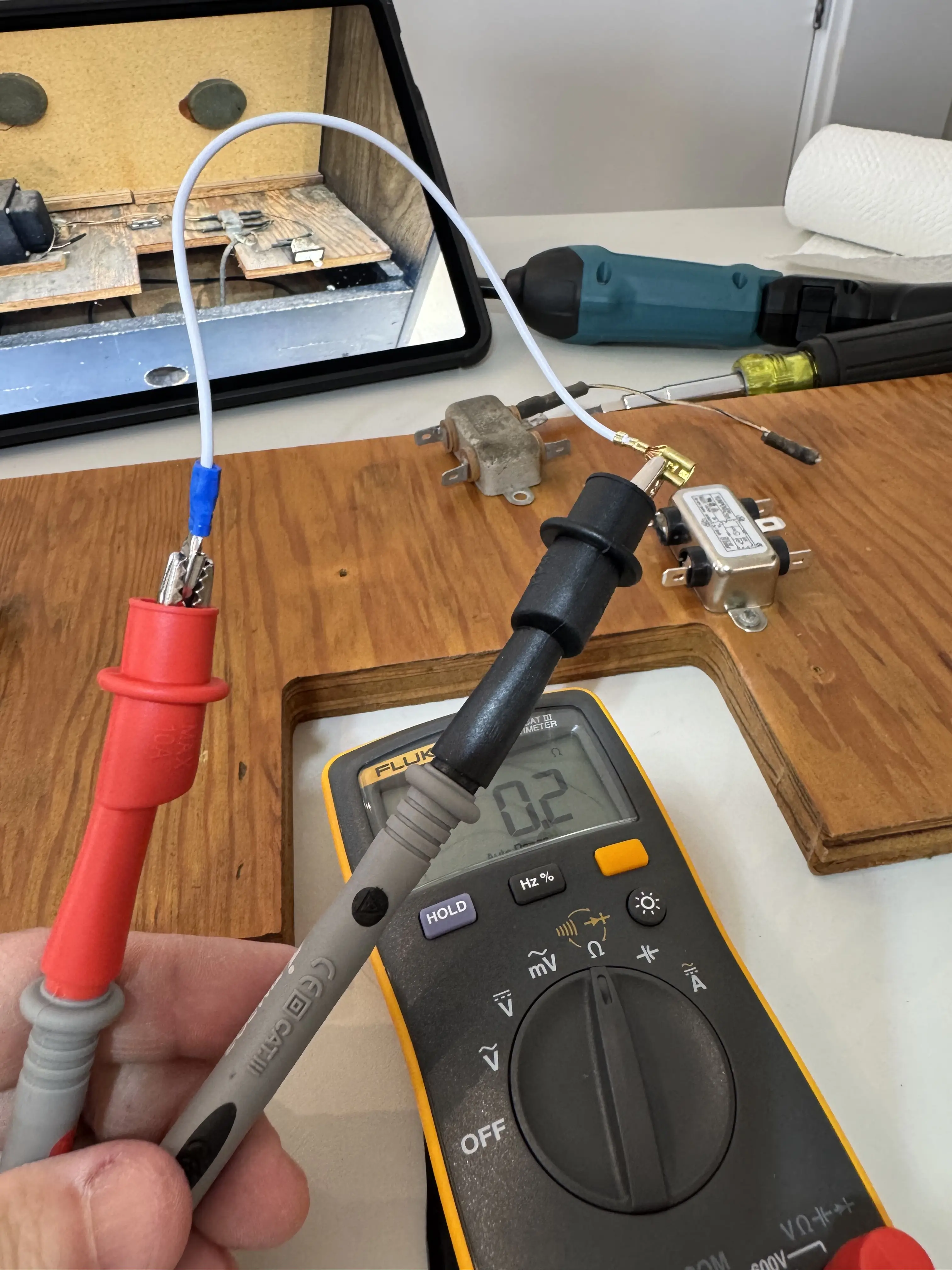

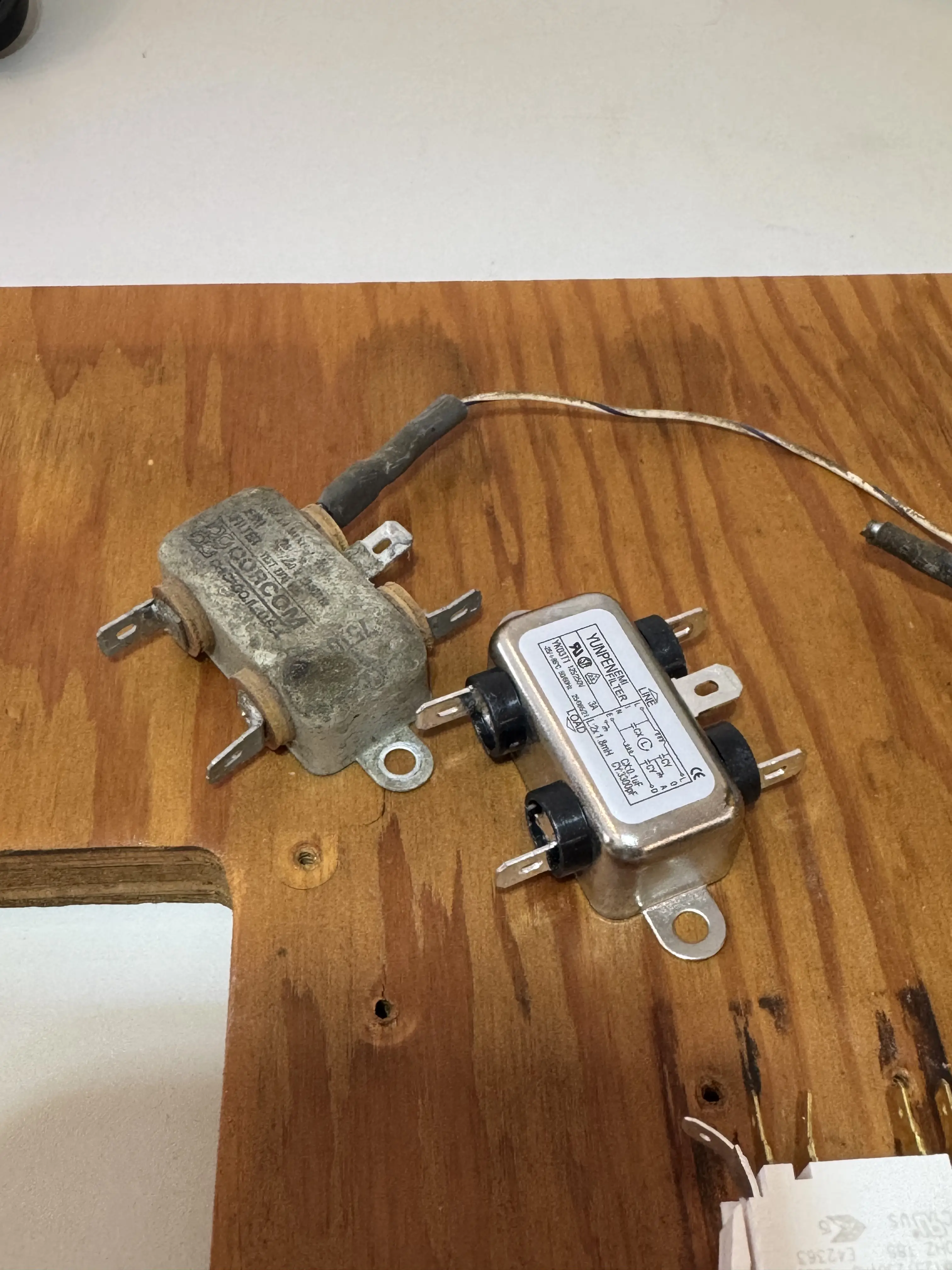

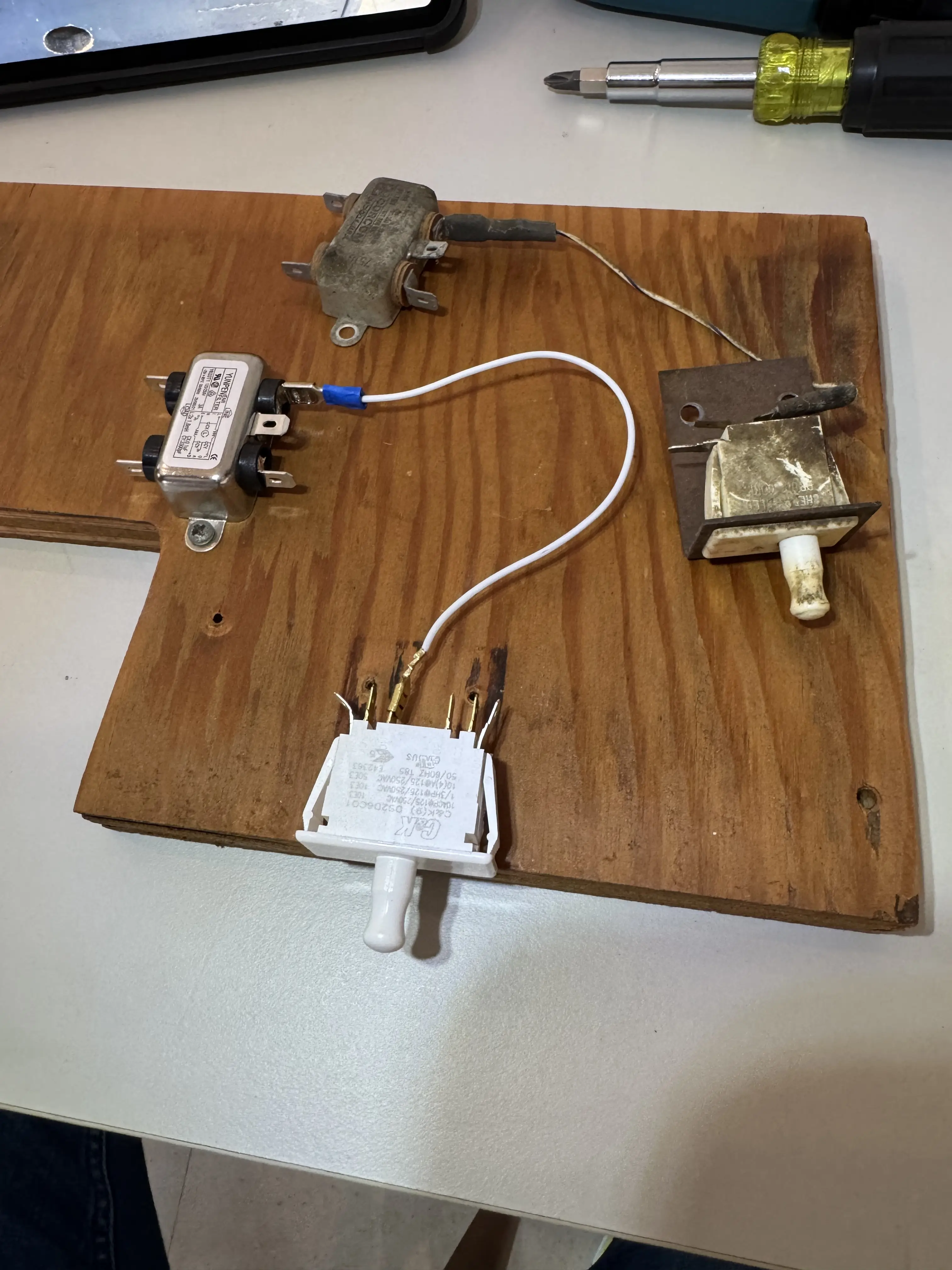

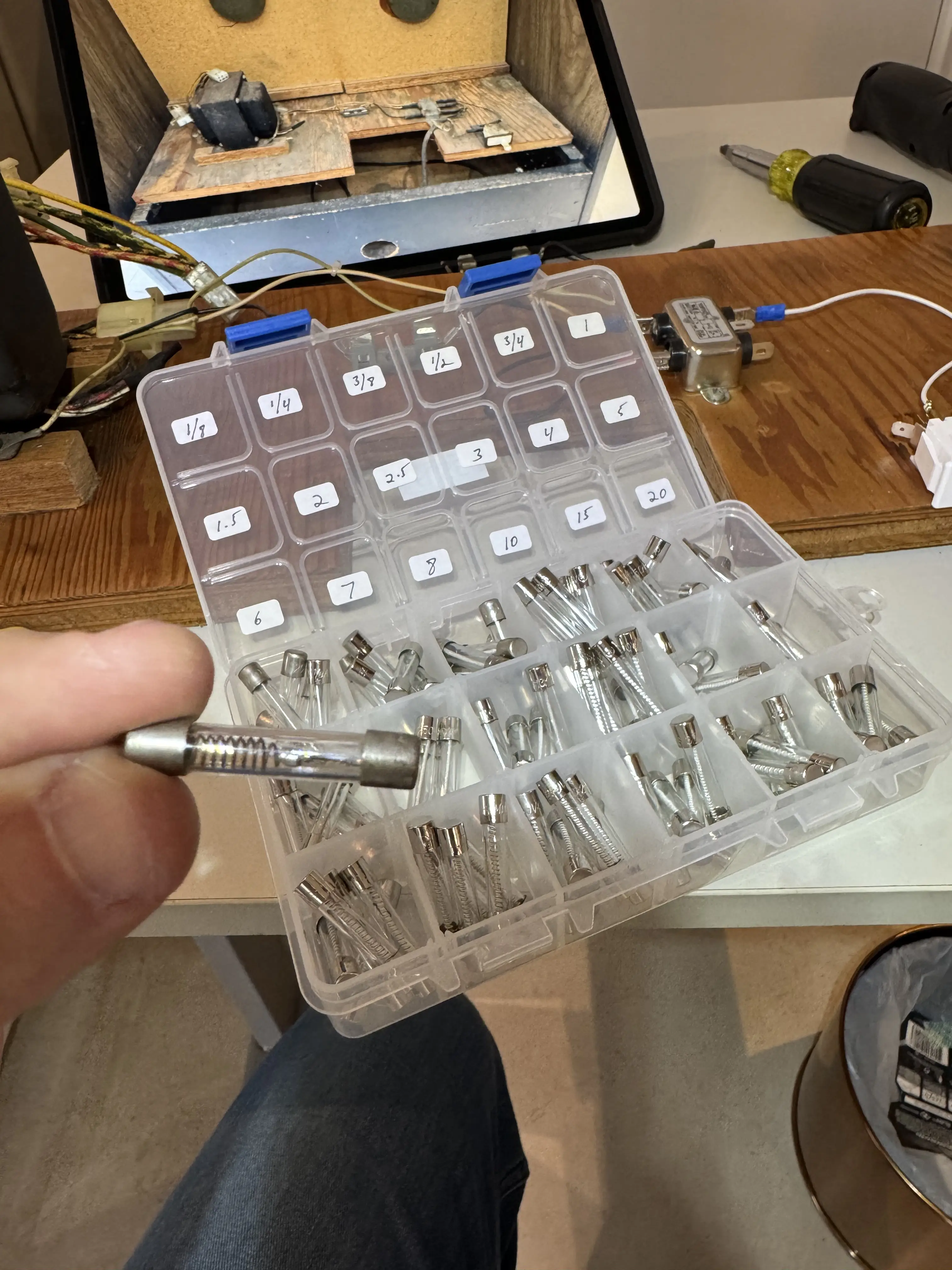

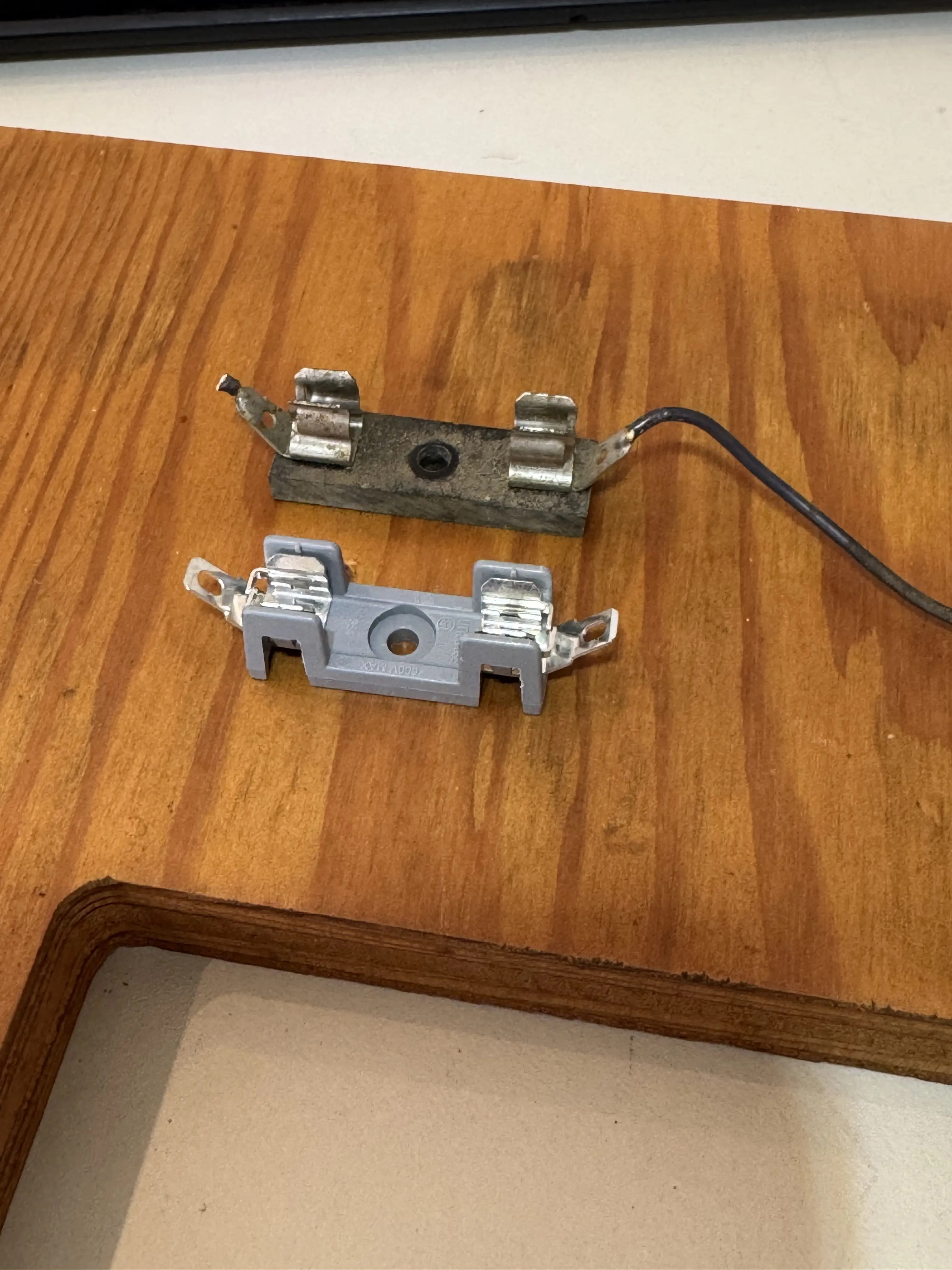

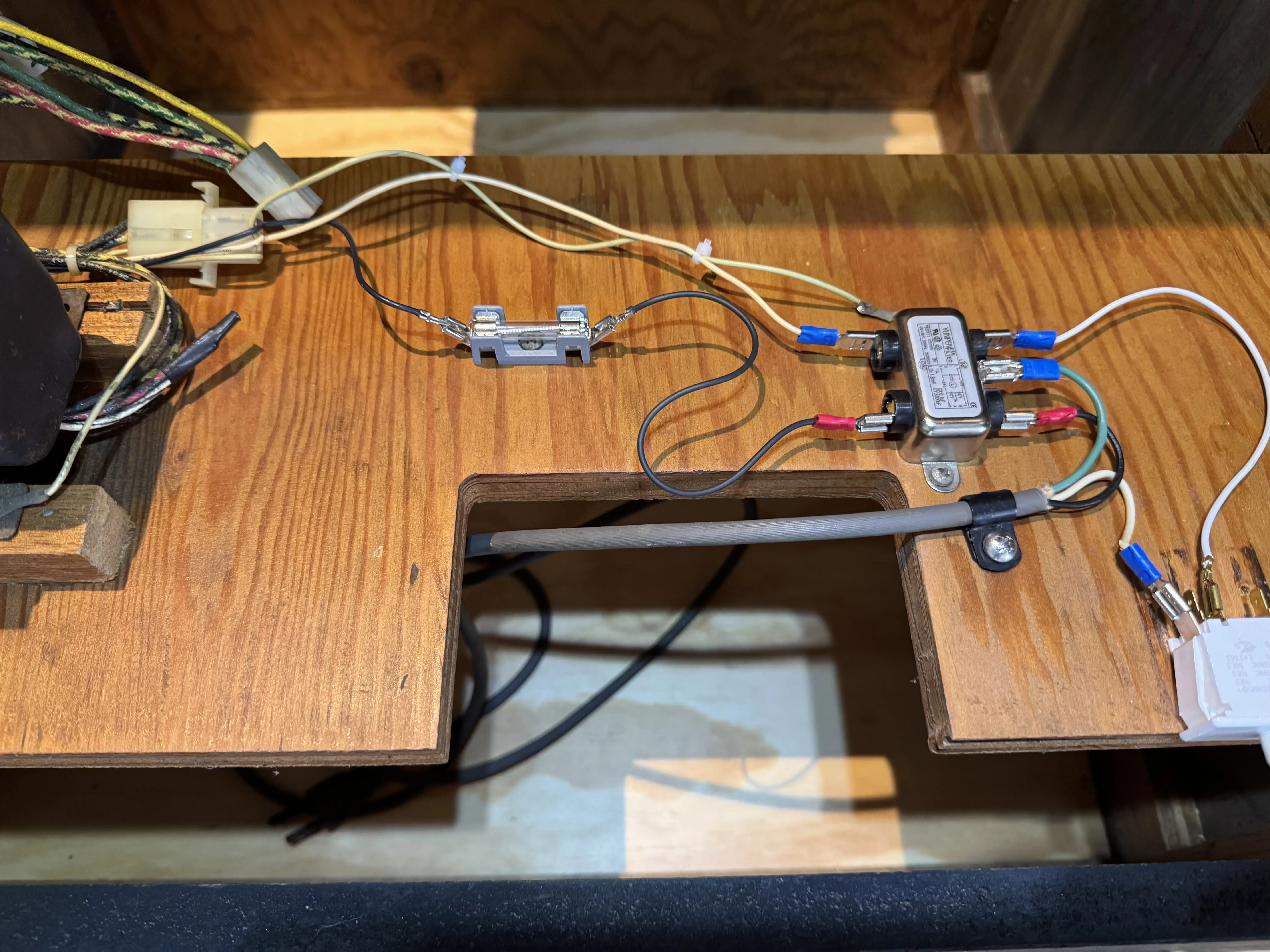

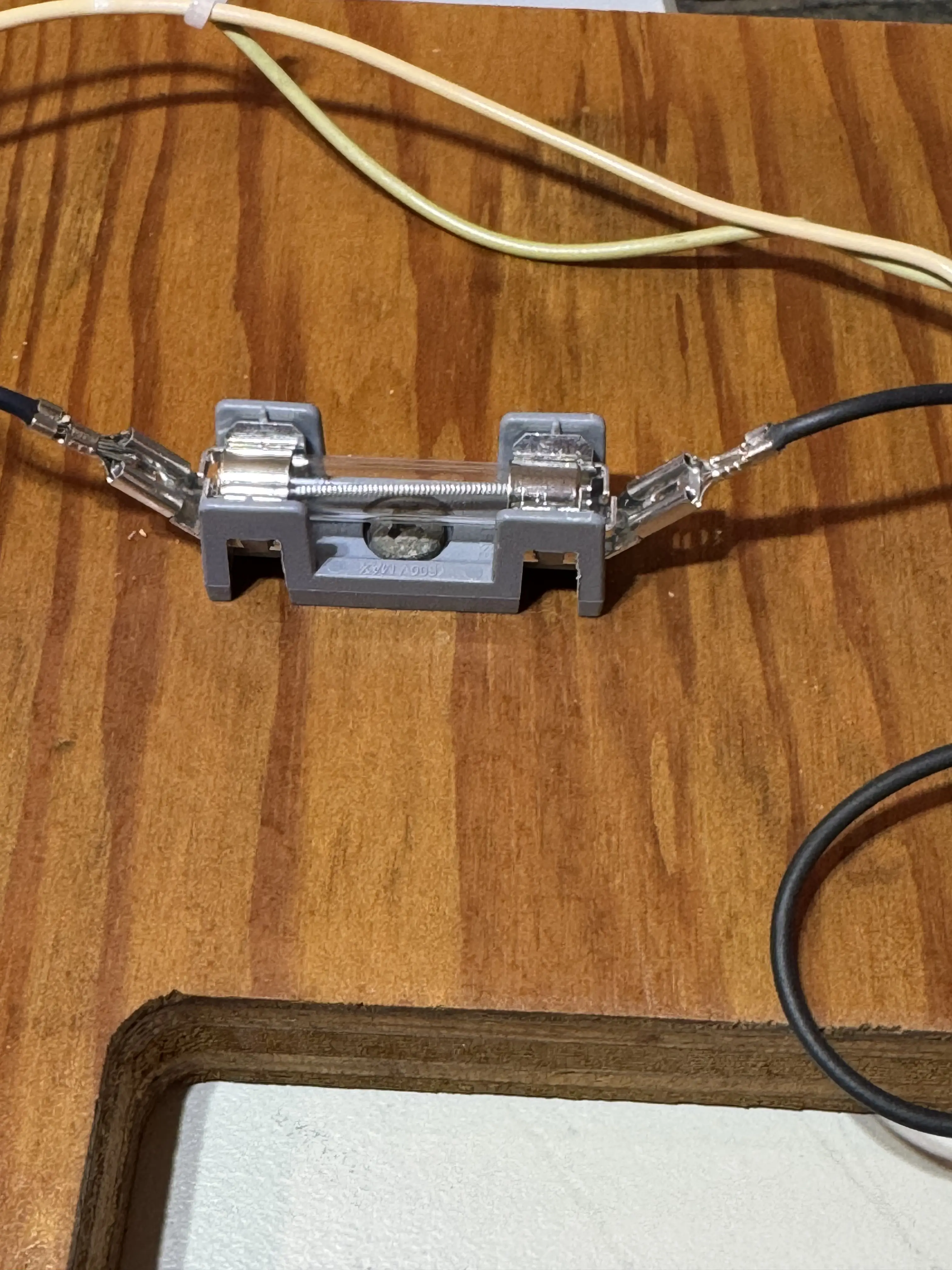

E, assim, eu fui seguindo com as substituições dos demais componentes, inclusive os cabos, sempre testando todas as conexões:

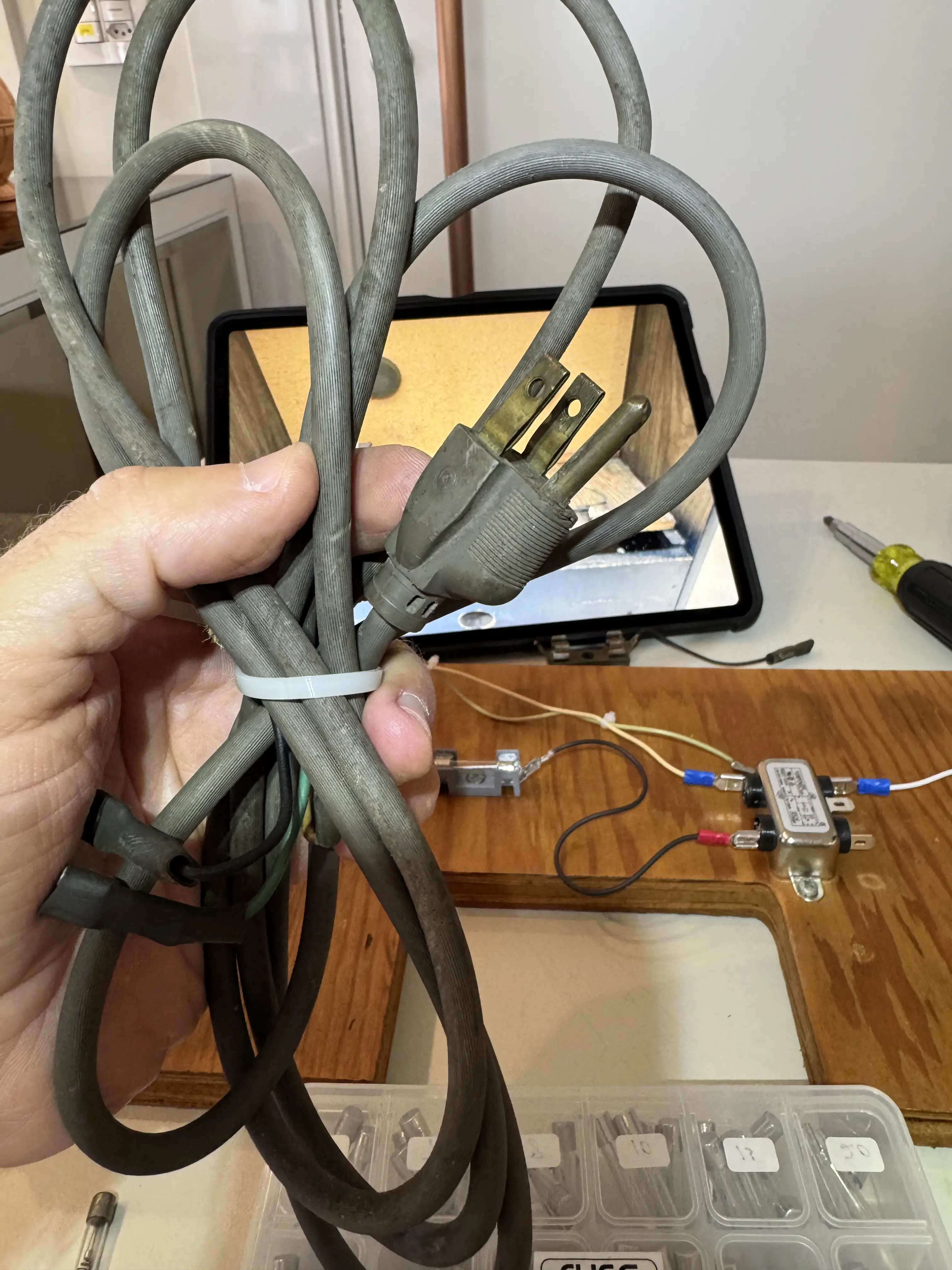

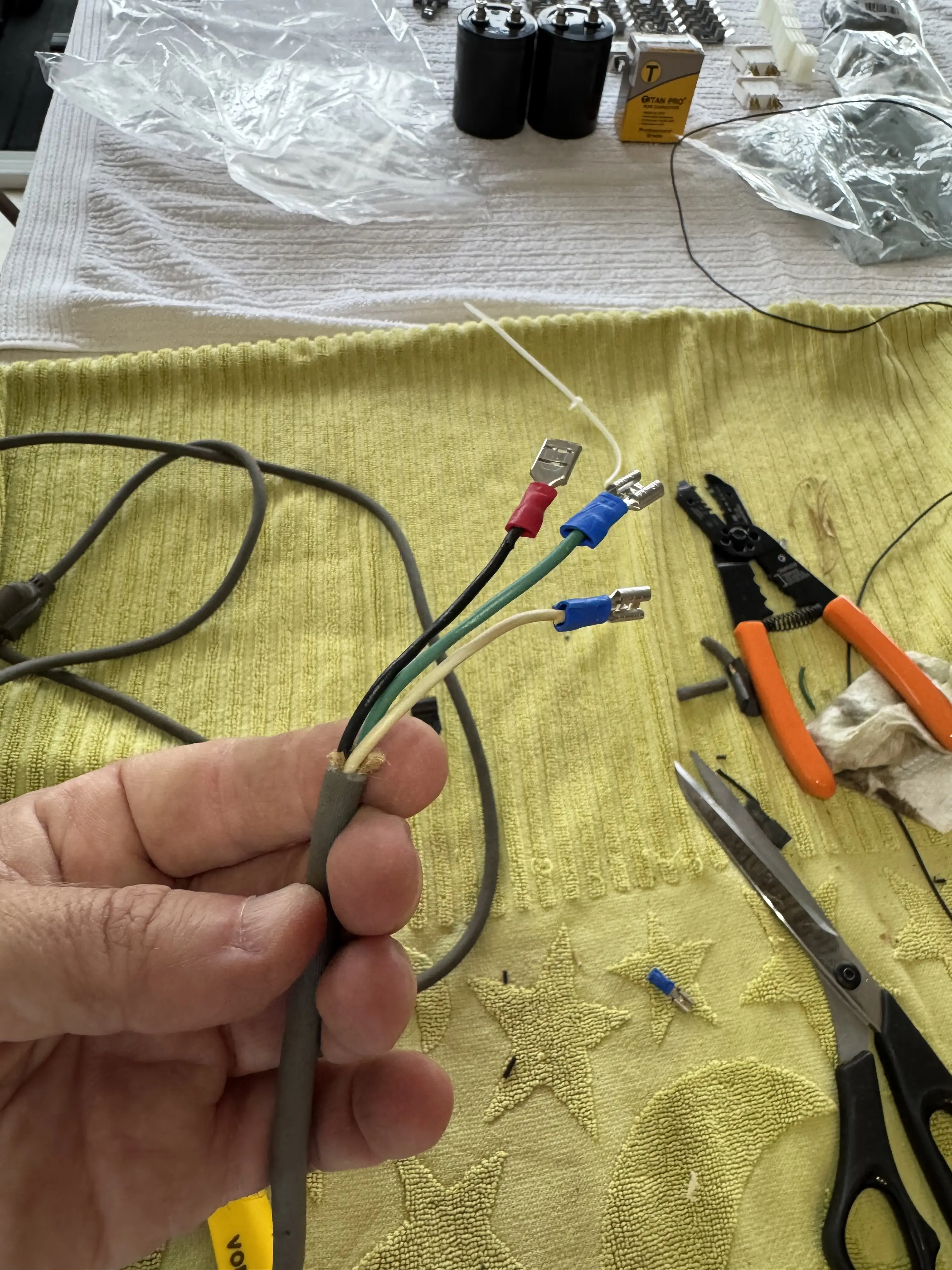

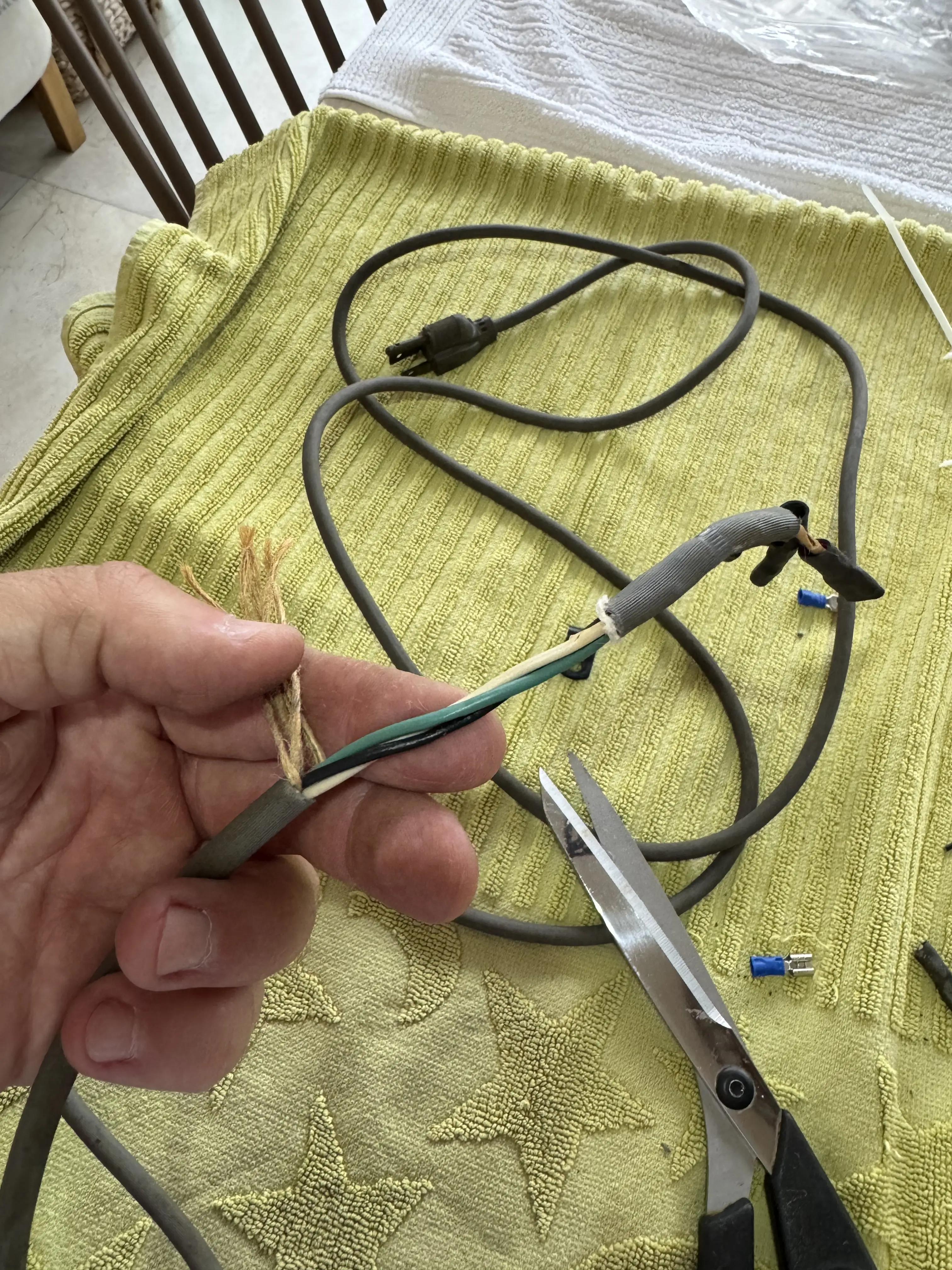

O ideal é que o cabo de força (power cord) seja mantido nas máquinas muito antigas para preservar a originalidade. Esse tipo de cabo possui um acabamento cinza e mais flexível do que os cabos de força pretos encontrados atualmente. O critério que utilizo para mantê-los é a presença dos 3 pinos no plug de ligação de tomada. Mesmo assim, fiz a substituição dos conectores para obter uma melhor qualidade.

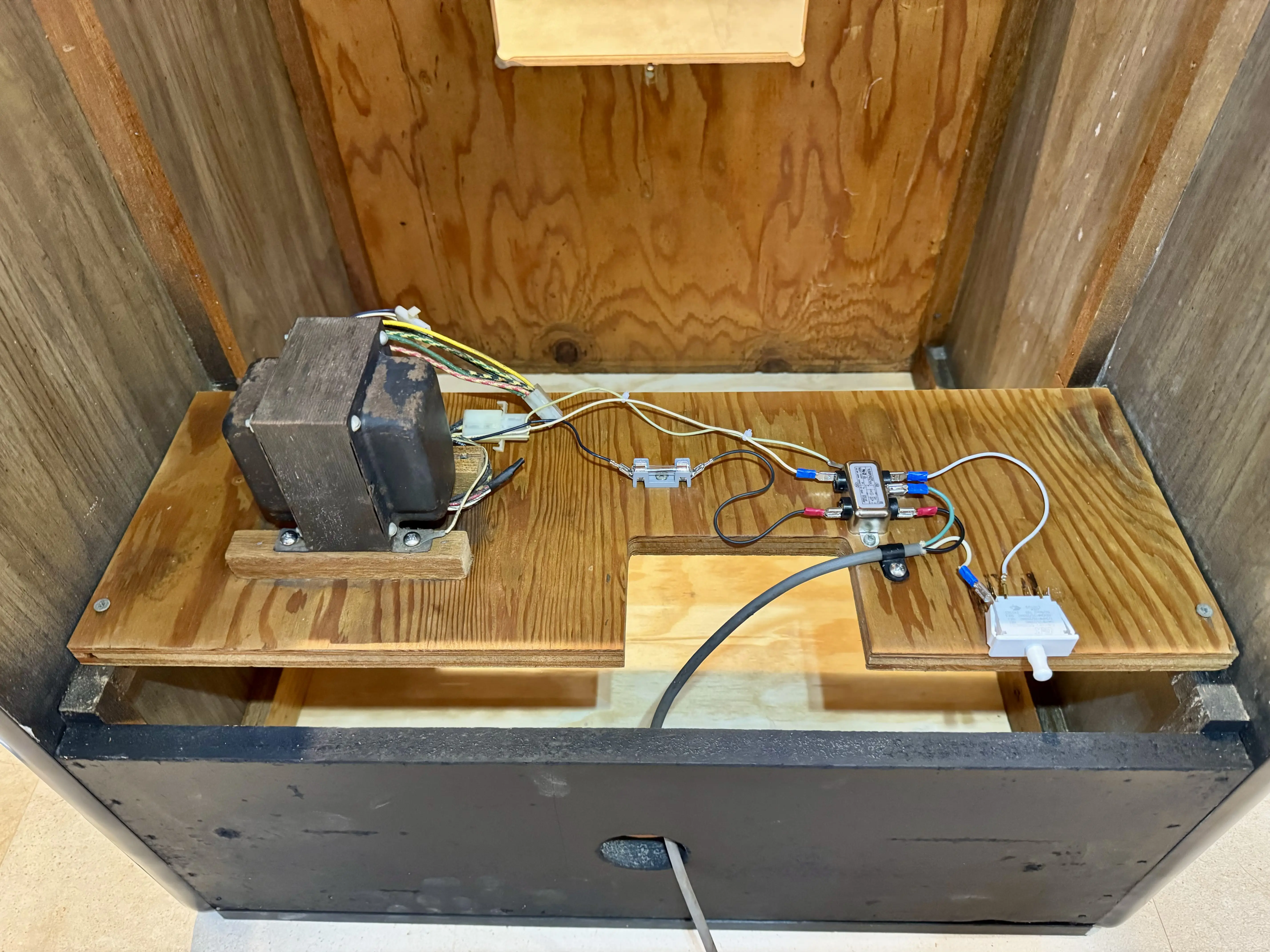

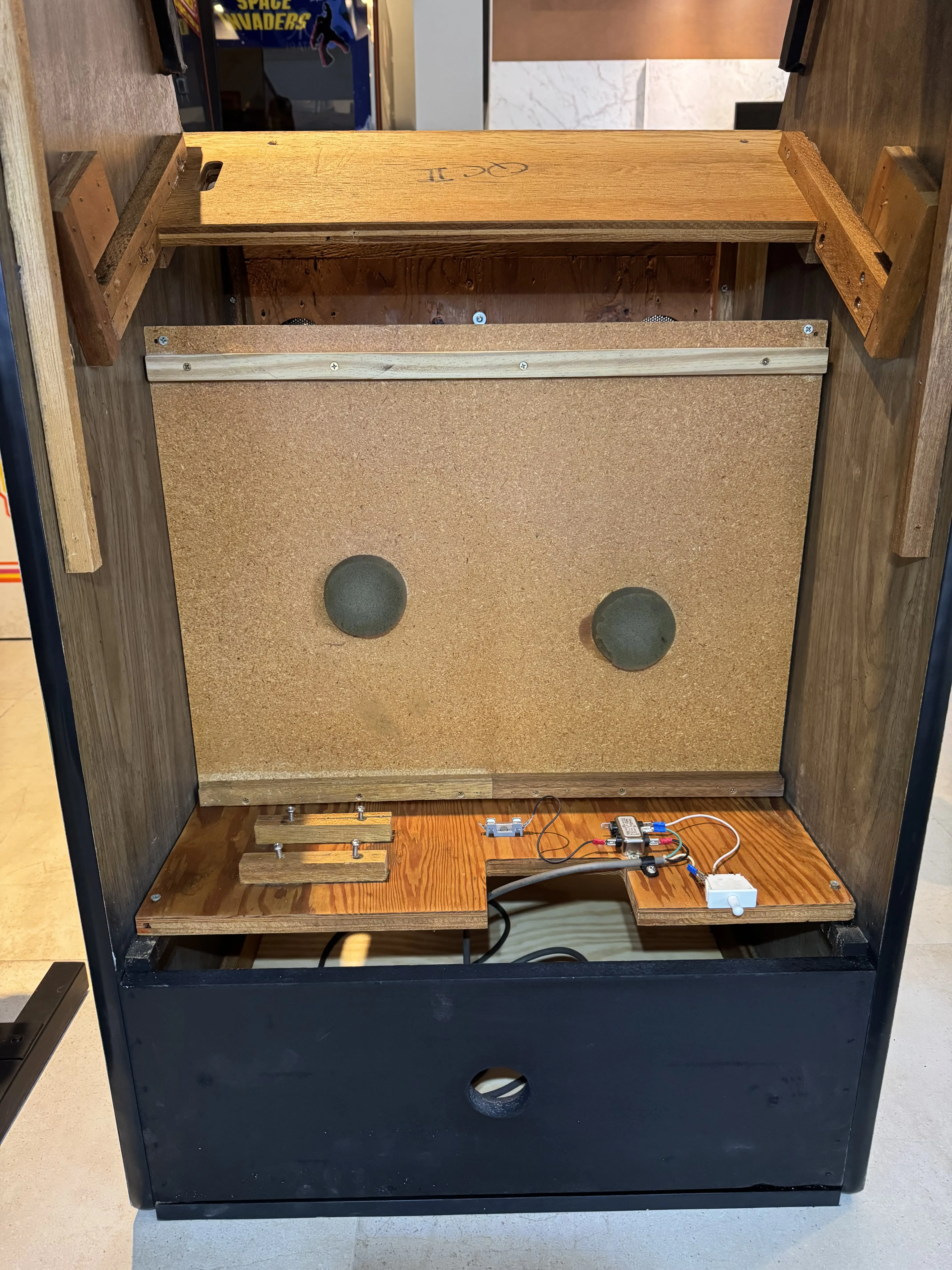

Apesar da enorme evolução da nova montagem, não pude deixar de notar que havia me esquecido de cuidar do transformador, que ainda estava dando uma aparência de desgaste ao conjunto:

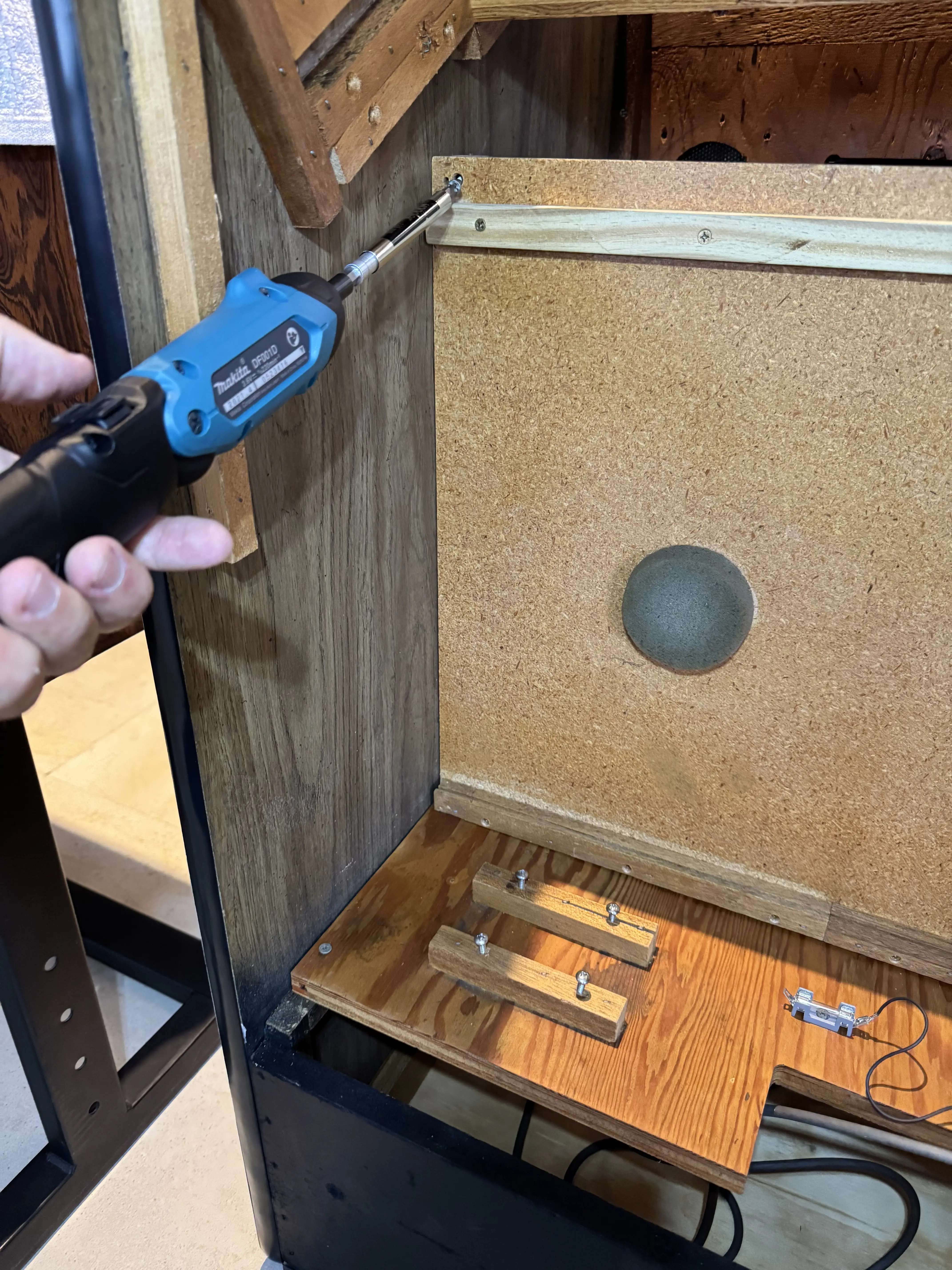

Assim, fixei a chapa de sustentação das placas-mãe, para concluir esta parte do trabalho, e retirei o transformador para realizar uma pintura adequada.

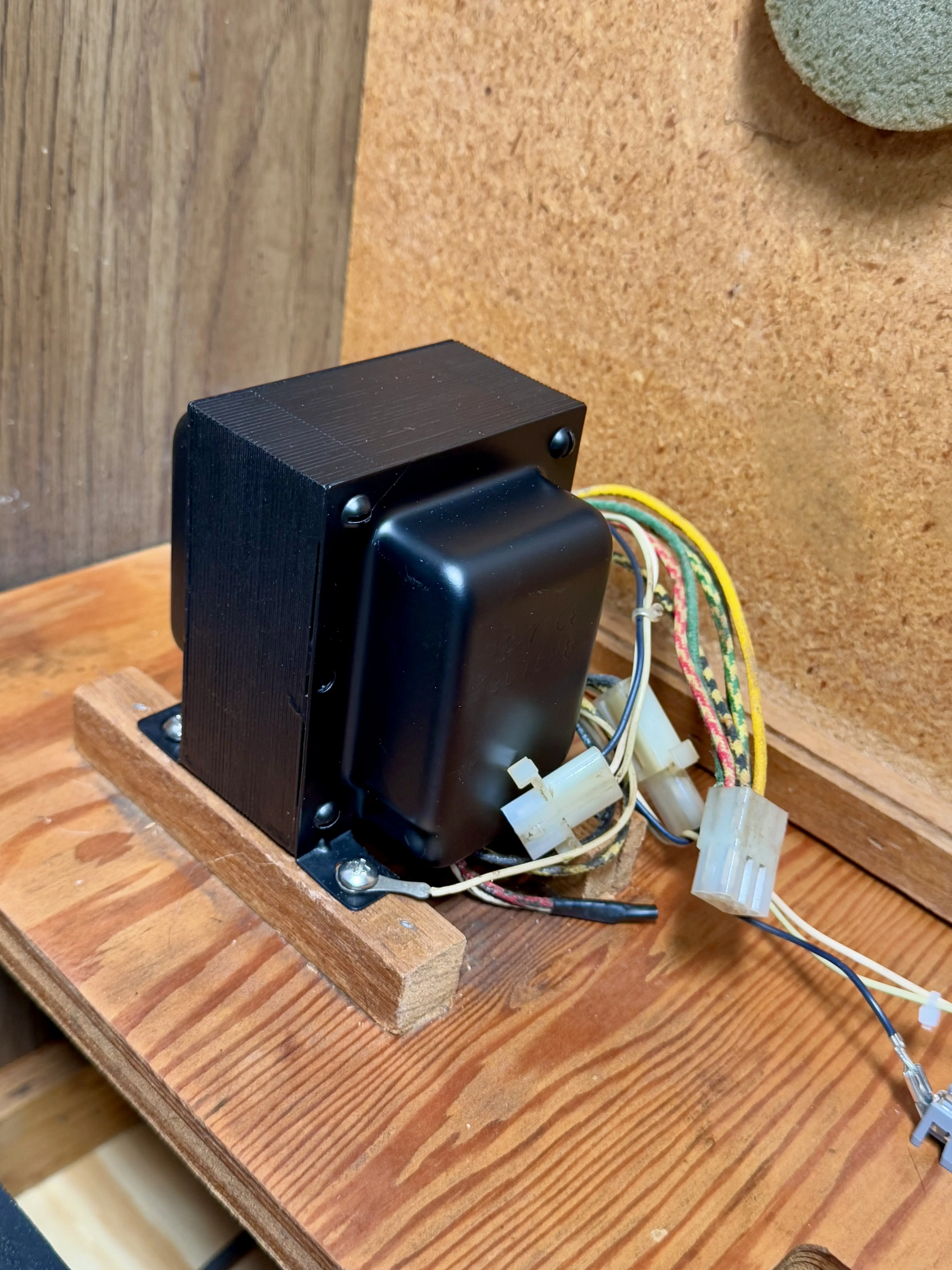

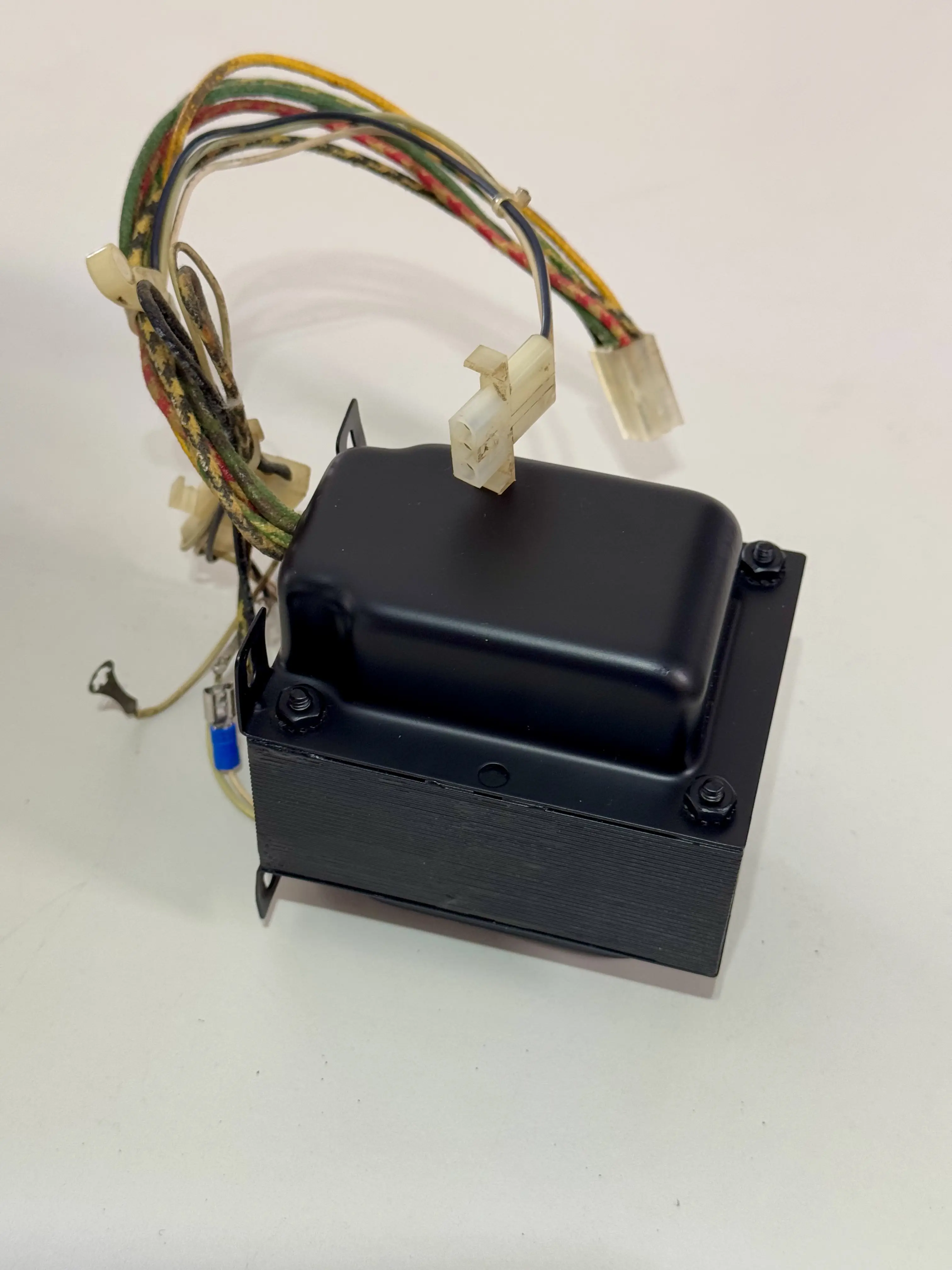

A mudança foi radical! Não há como deixar de notar a diferença que faz o procedimento de pintura, sempre observando a utilização de tintas adequadas para alta temperatura:

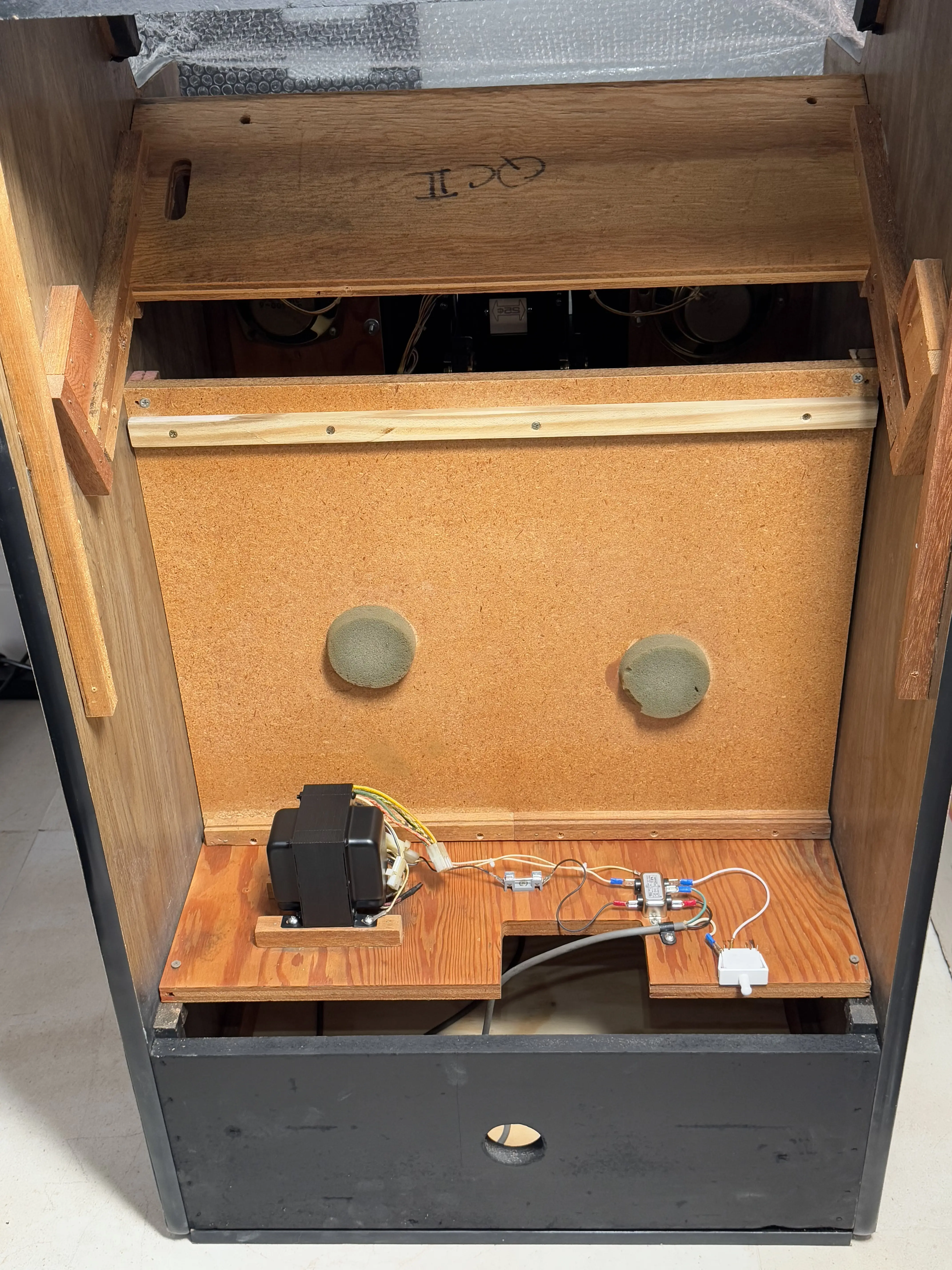

Finalmente, o conjunto de força estava completamente restaurado:

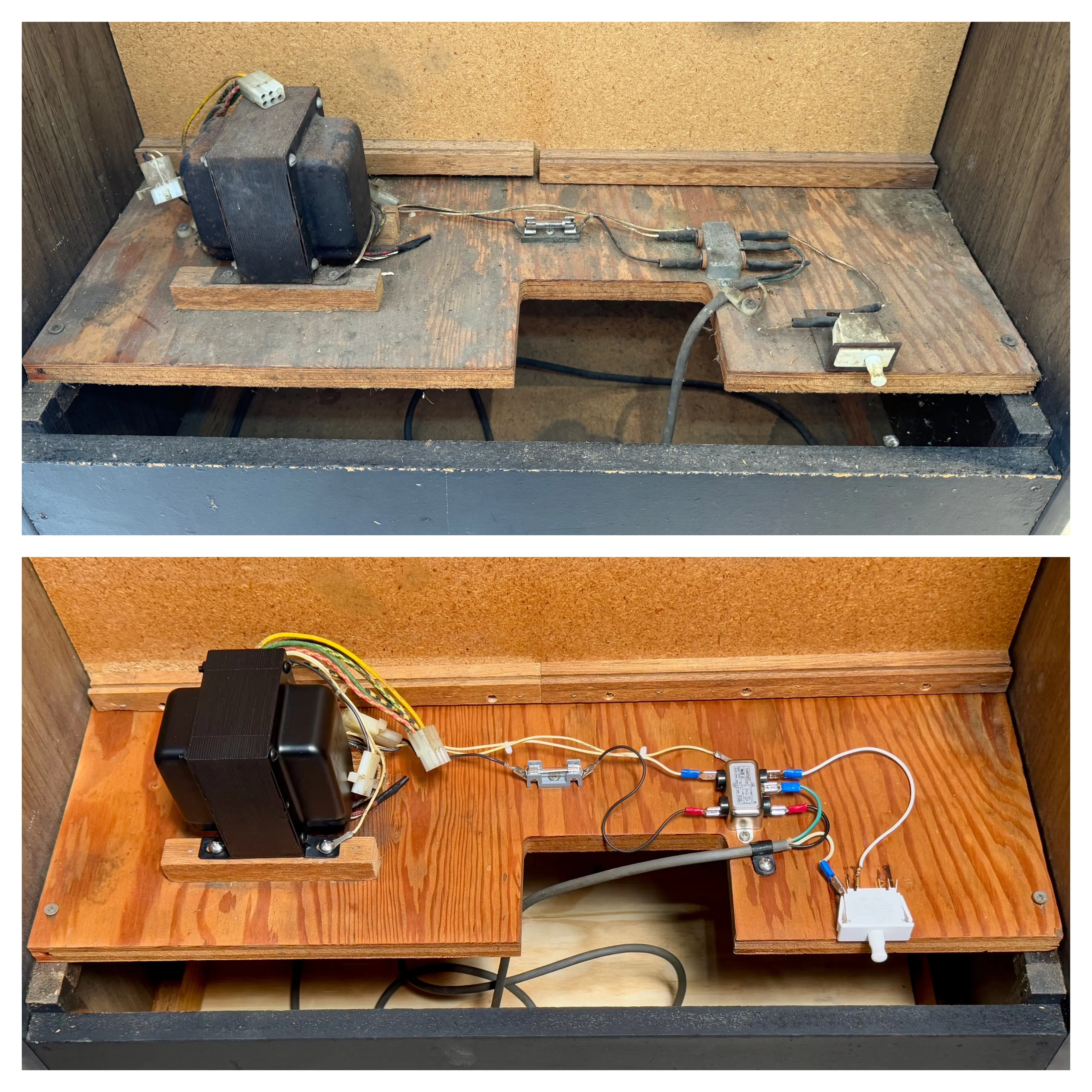

Confira a diferença entre o antes e o depois:
Este post é parte de uma série. Os capítulos anteriores são Post Introdutório: Tank II, da Kee Games – O Precursor do Combat, do Atari 2600, 01 – Um Gabinete Necessitando de Reforma Completa, 02 – Monitor Motorola Preto e Branco com Defeito, 03 – Desmontagem Completa do Gabinete, 04 – Restauração Completa do Gabinete e 05 – Restauração Completa da Coin Door.
O próximo post é o 07 – Harness (Chicote), Alto-Falantes e Back Door.
Conheça o passo a passo da restauração do Arcade Tank da Kee Games através do índice dos capítulos.
