Inca #15: Últimos Ajustes da Eletrônica
Após testar exaustivamente os boardsets do gabinete de arcade Inca, realizar a calibragem dos paddles e, ainda, receber o Monitor Motorola XM-501 pela terceira vez do conserto, eu tinha todos os componentes em mãos, devidamente reparados, para finalizar a restauração do arcade game.

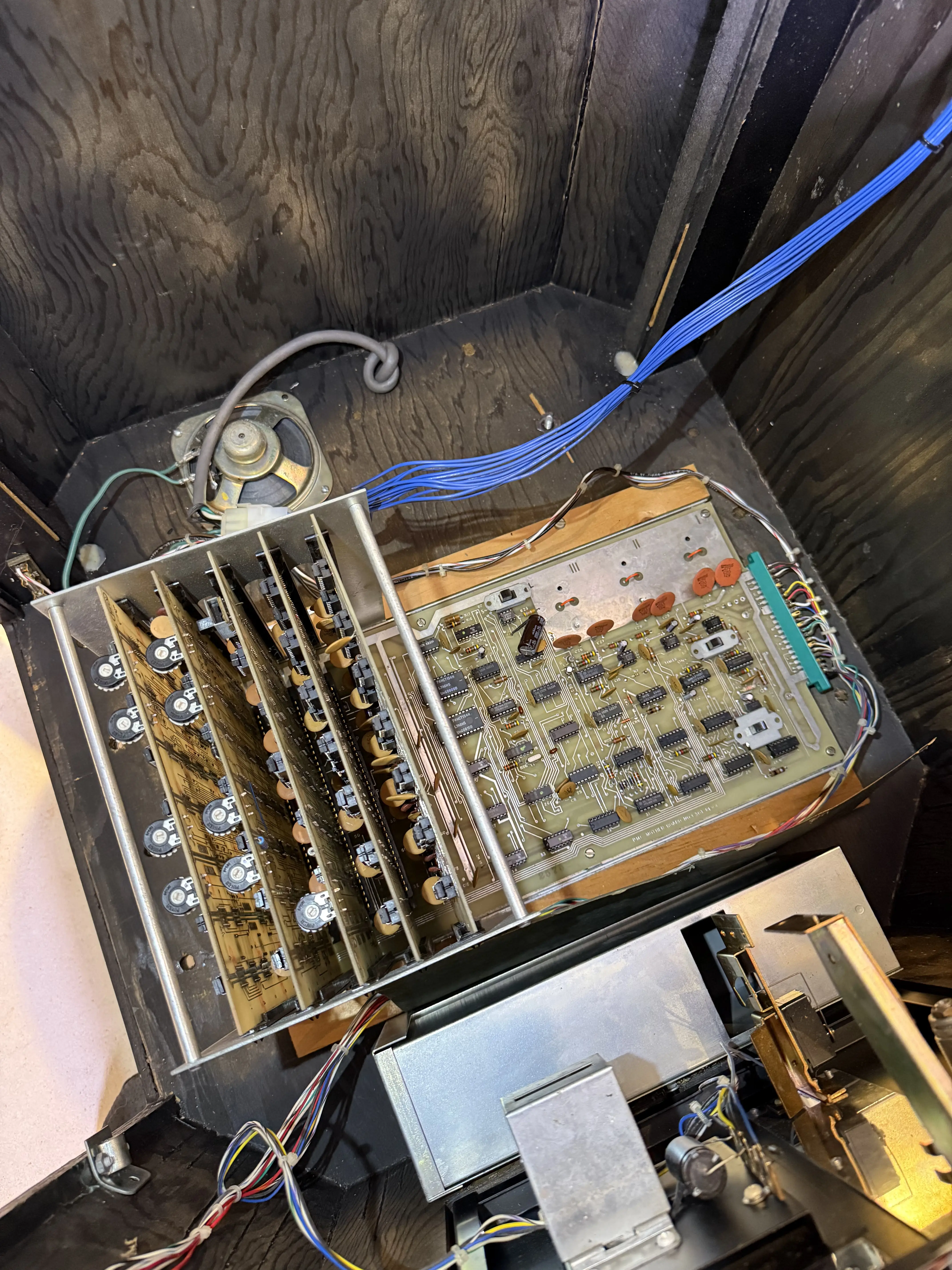

O primeiro passo foi conectar o monitor ao boardset através do cabo extensor, de longe uma das ferramentas mais úteis para a restauração de arcades Bronze Age.

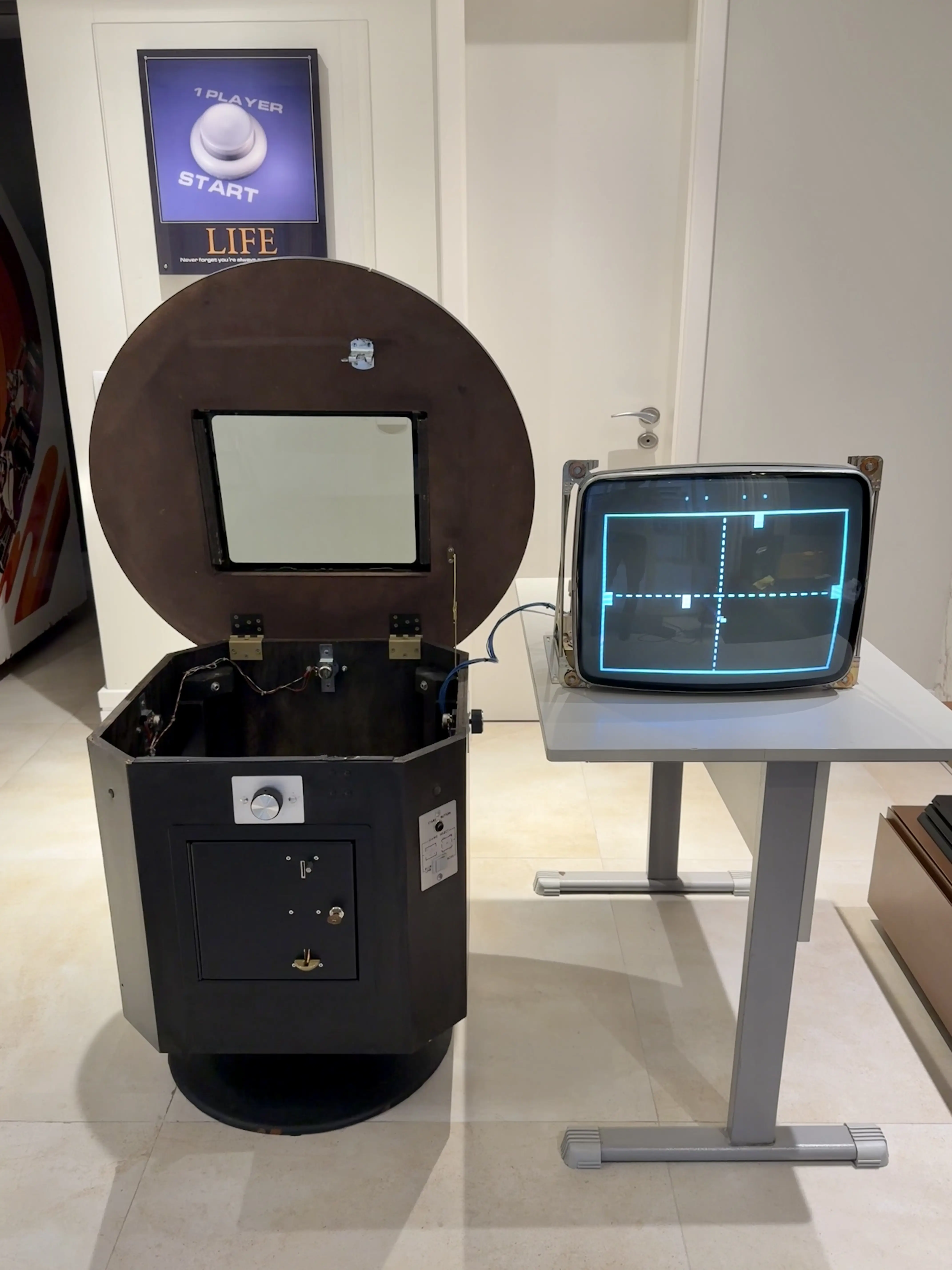

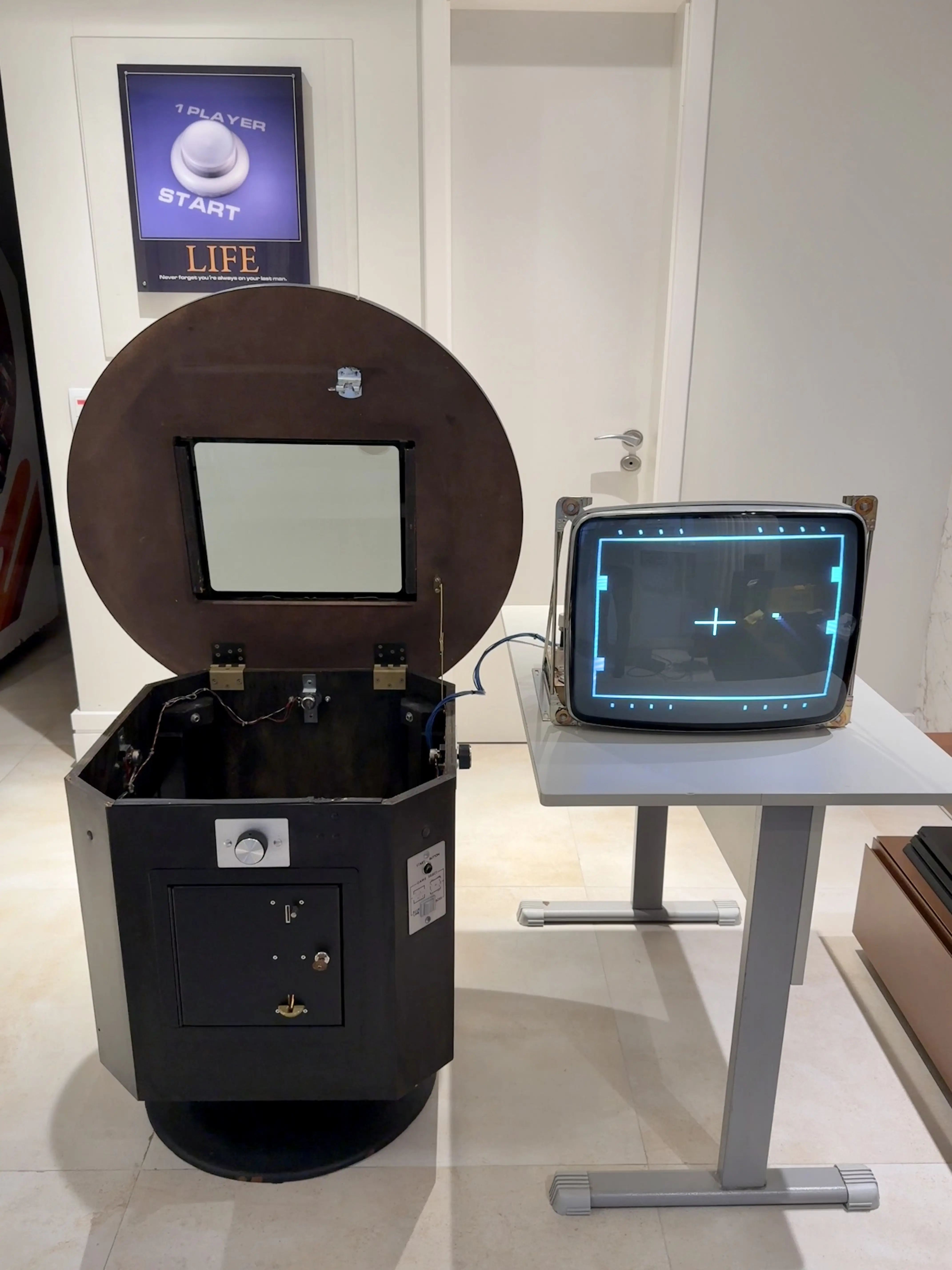

Testando os jogos Blue Line e Boss:

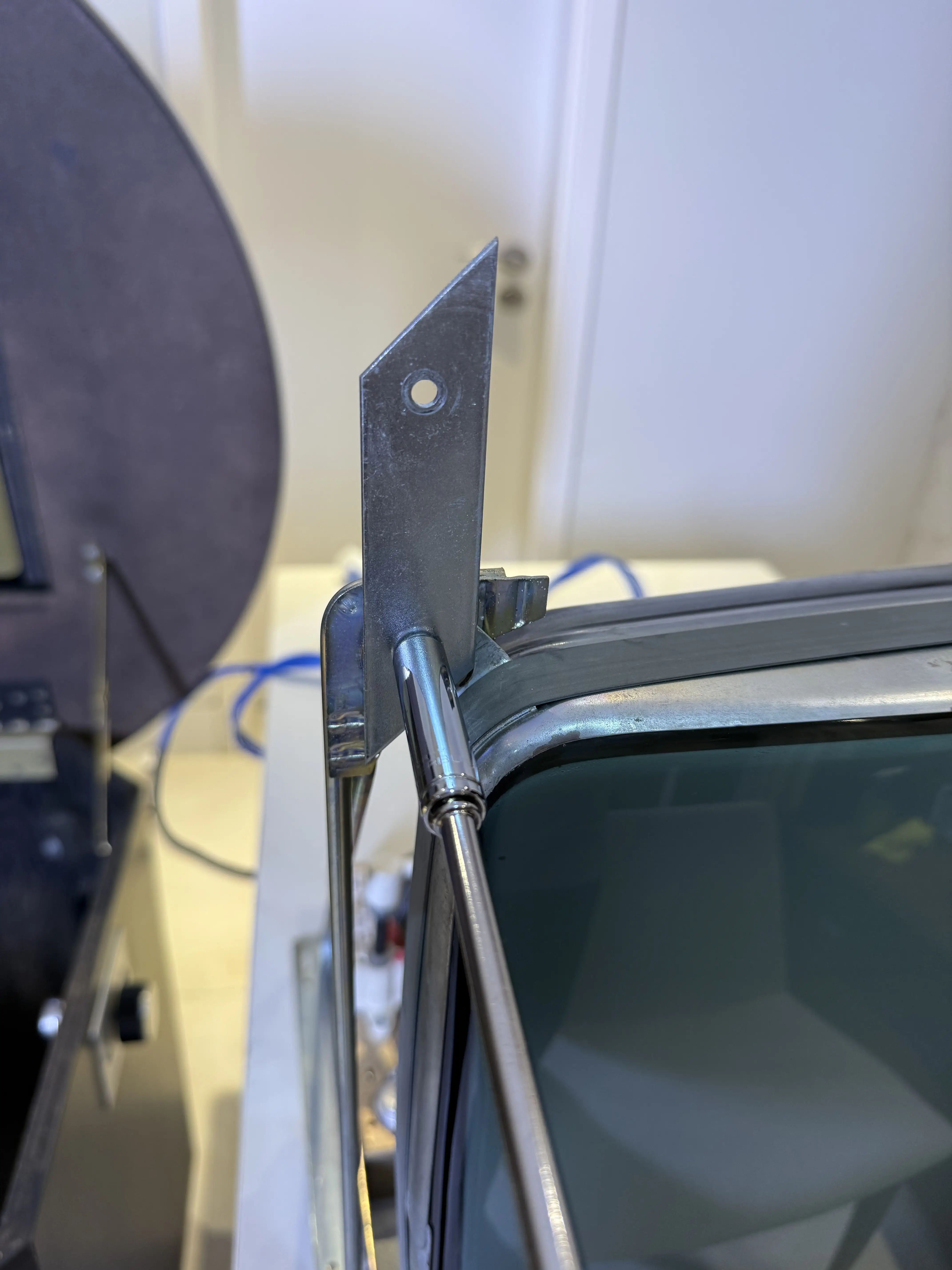

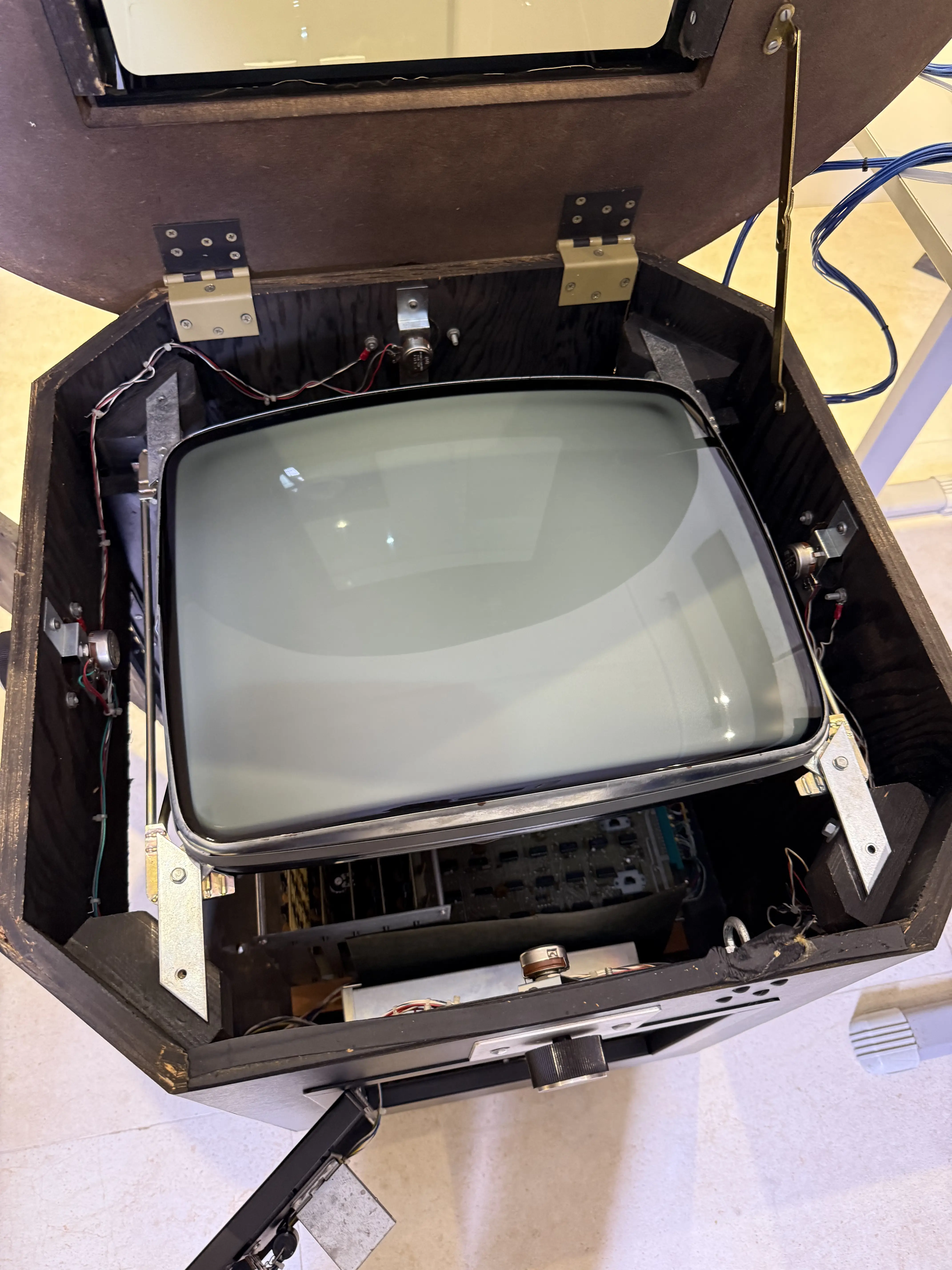

Em seguida, preparando mais uma vez o chassis do monitor para a fixação no gabinete do Inca:

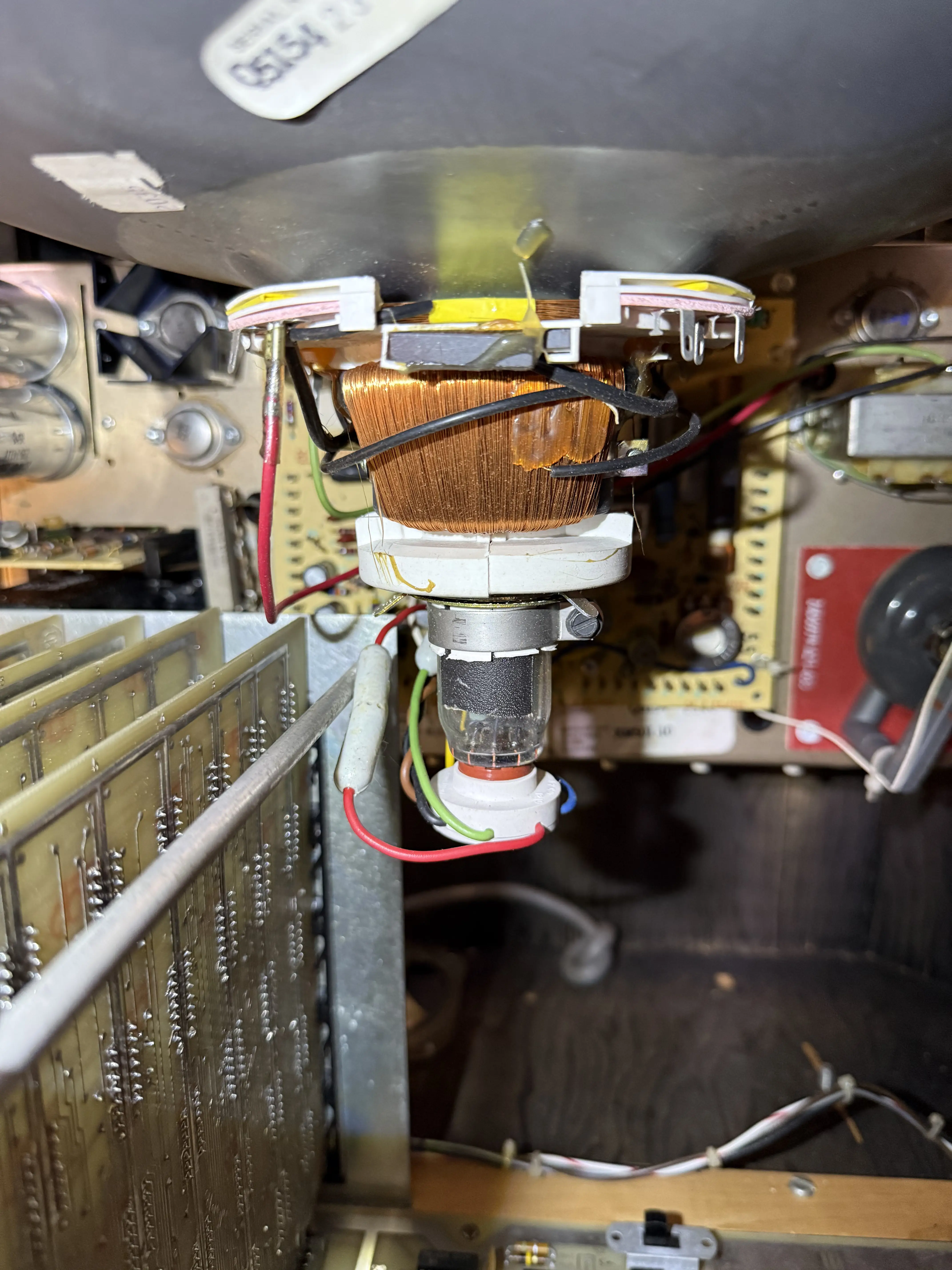

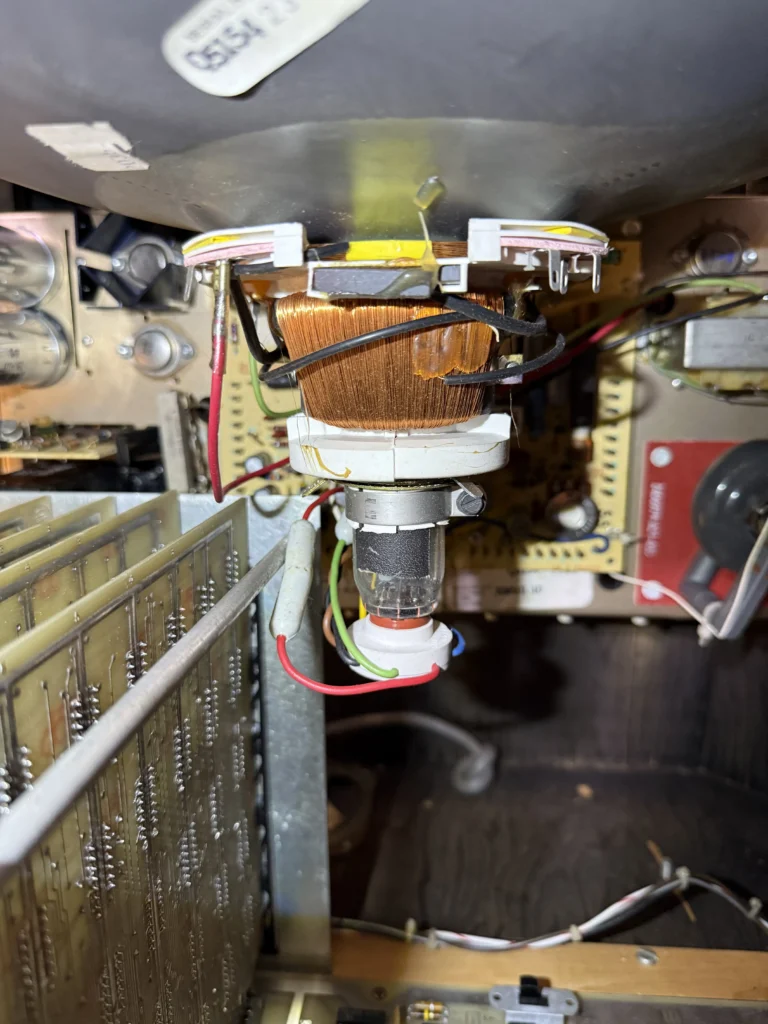

Todas as vezes em que eu faço essa montagem, fico com uma pulga atrás da orelha, pois o espaço é simplesmente muito apertado e tenho muito receio de que, durante o transporte do gabinete, possa acontecer um dano irreparável ao pescoço do monitor.

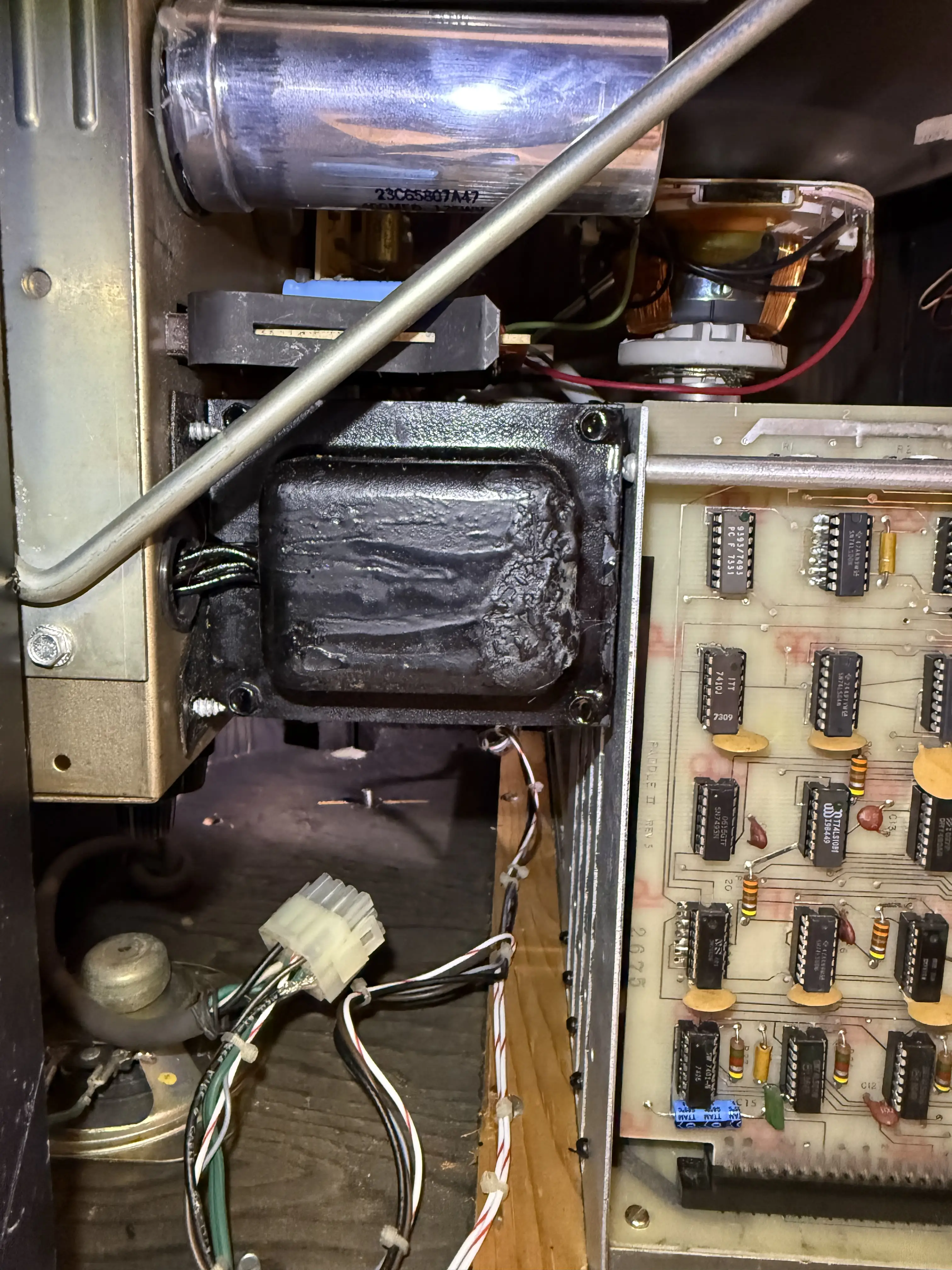

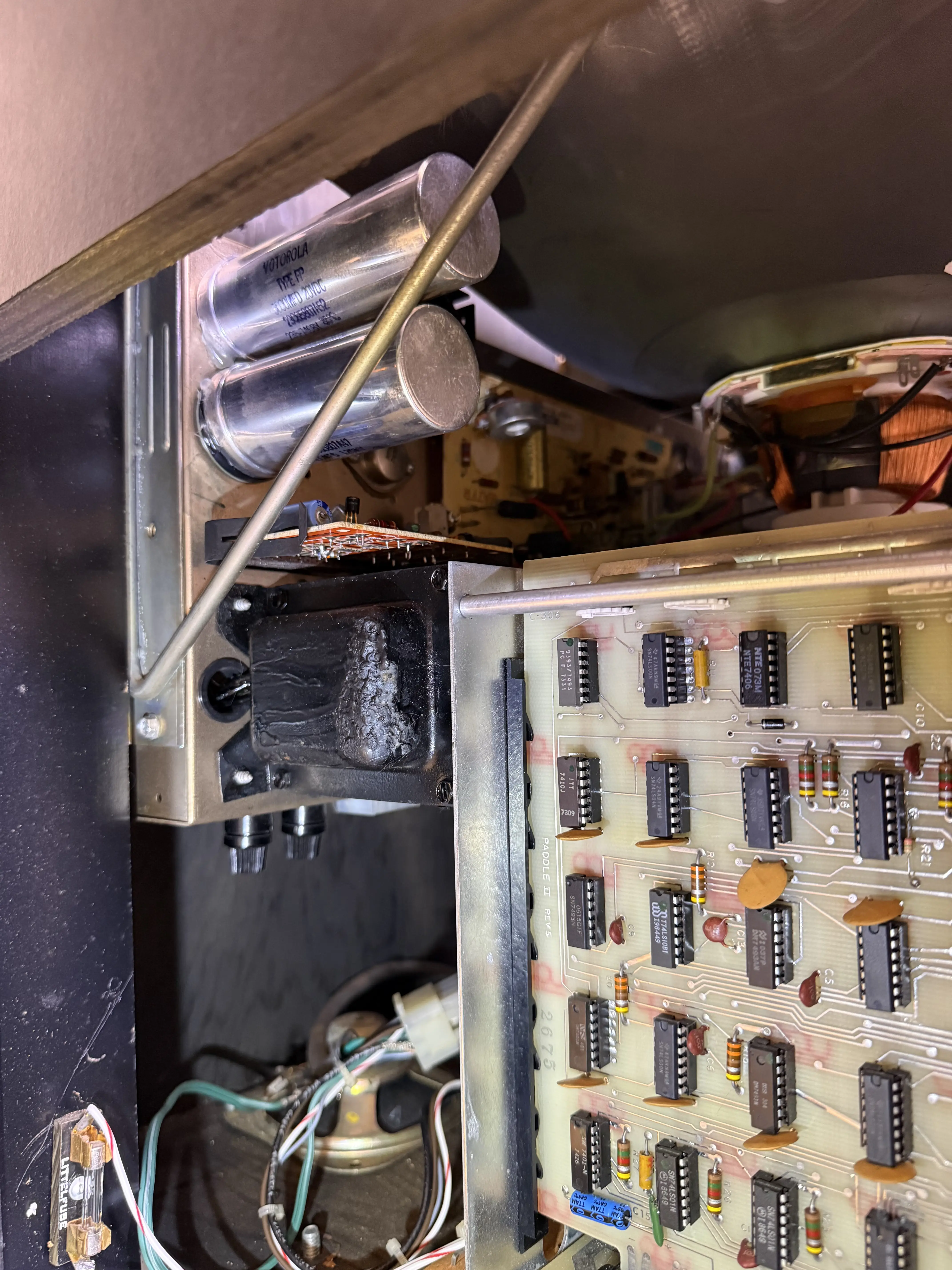

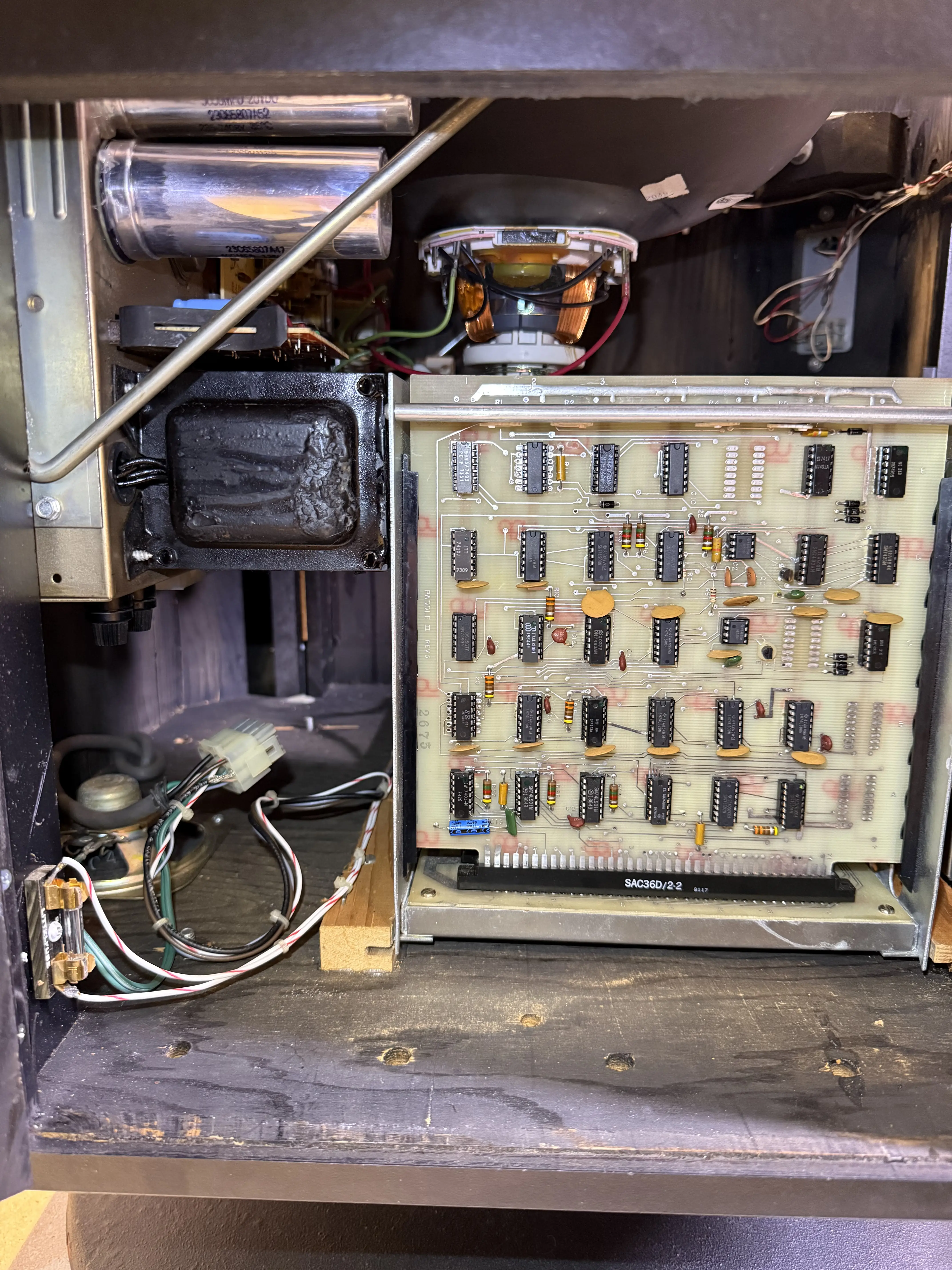

O encaixe da fonte do monitor em proximidade com o boardset também é milimétrico.
Após a recuperação completa de todos os componentes, o Inca passou a exibir este comportamento estranho nos primeiros segundos após ligar. Há um leve buzz com instabilidade da imagem do monitor, que logo depois cessa por completo. Meu palpite é que tenha a ver com a proximidade da fonte, sobretudo nos estágios iniciais de energia.

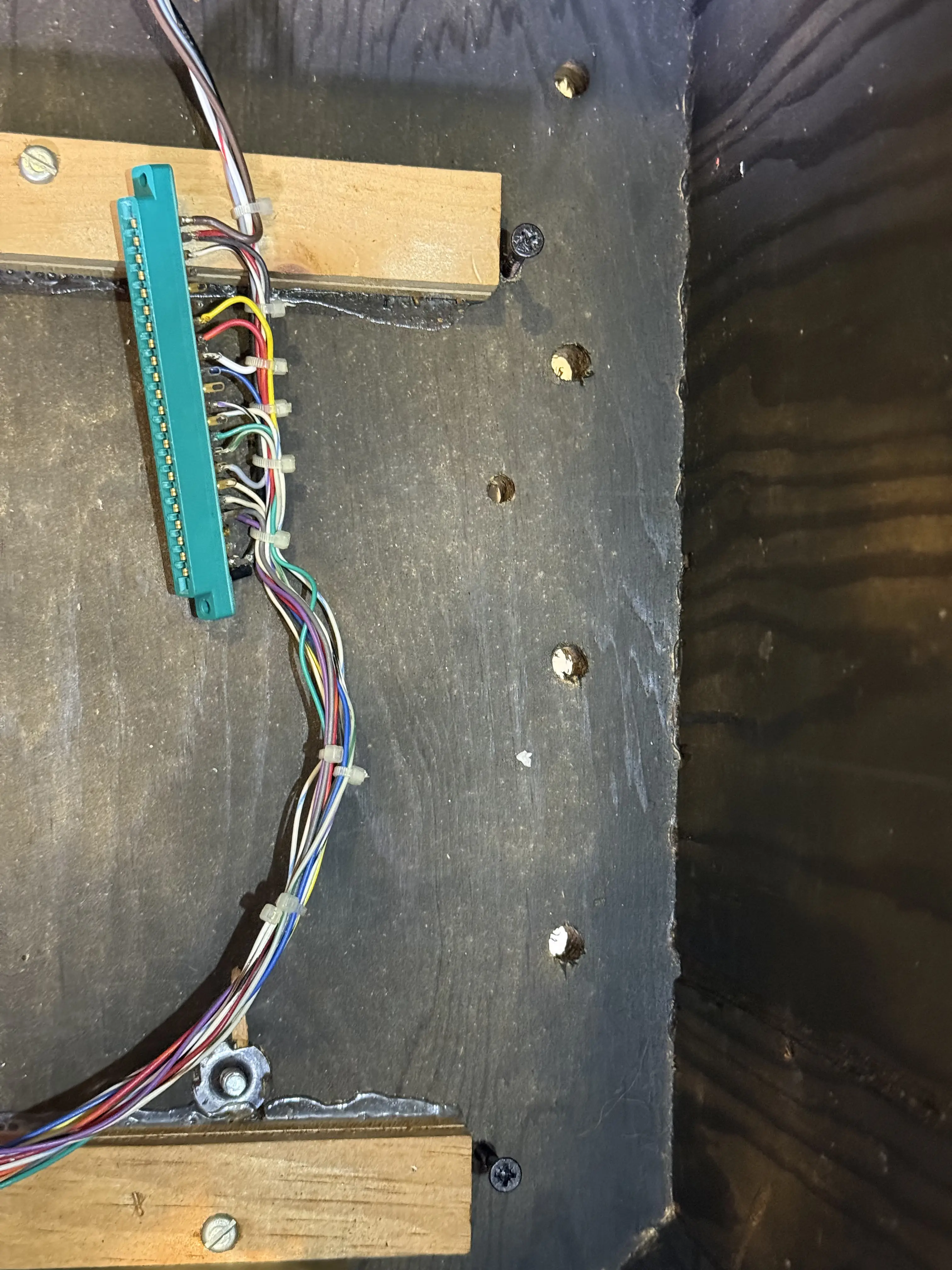

Voltando ao tema do risco de dano ao monitor: resolvi retirar o monitor e o boardset e fazer dois ajustes de fixação para segurar o boardset no lugar. O primeiro deles foi a fixação de 2 parafusos longos ao final das canaletas, por onde corre o conjunto de placas.

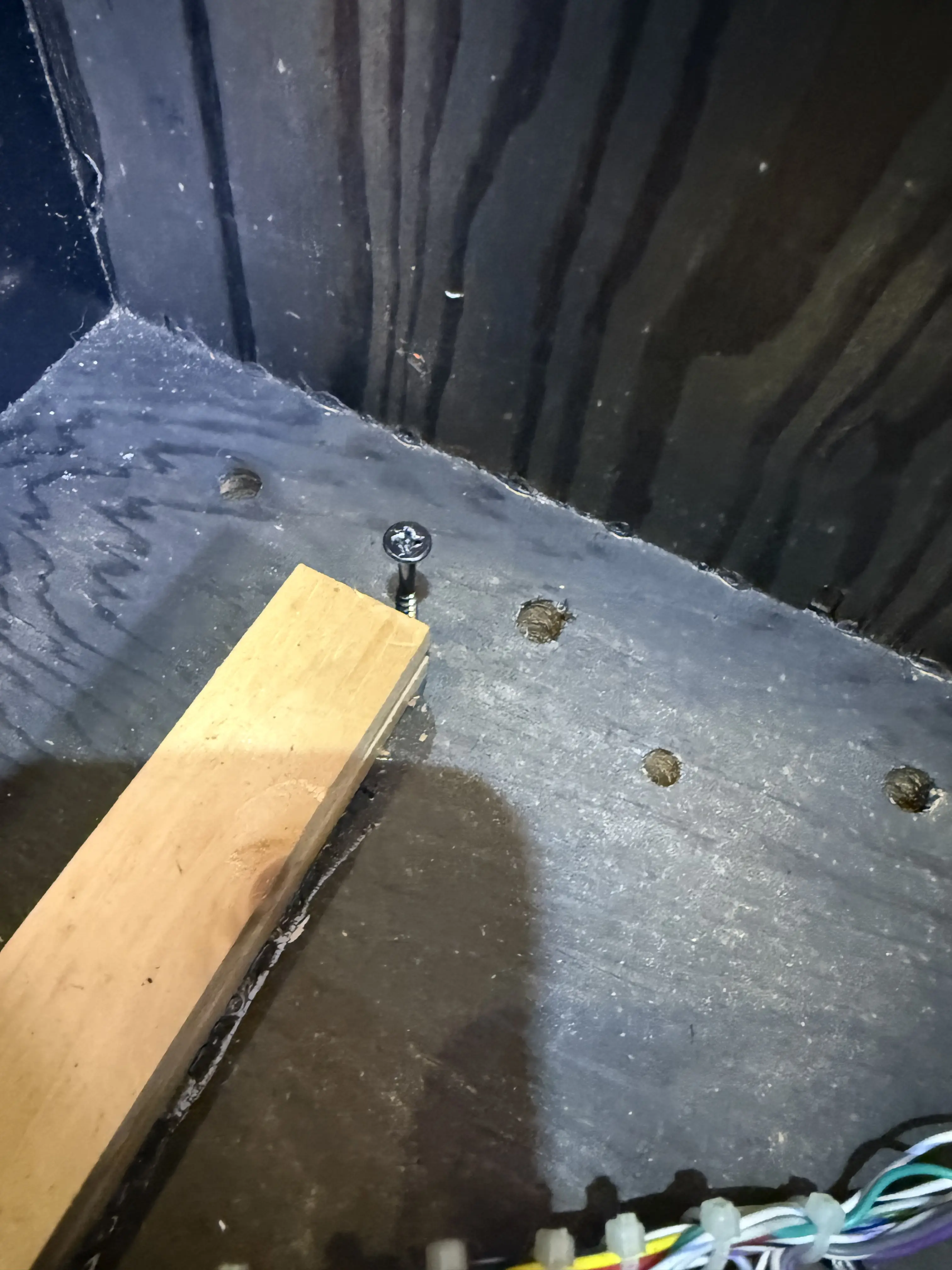

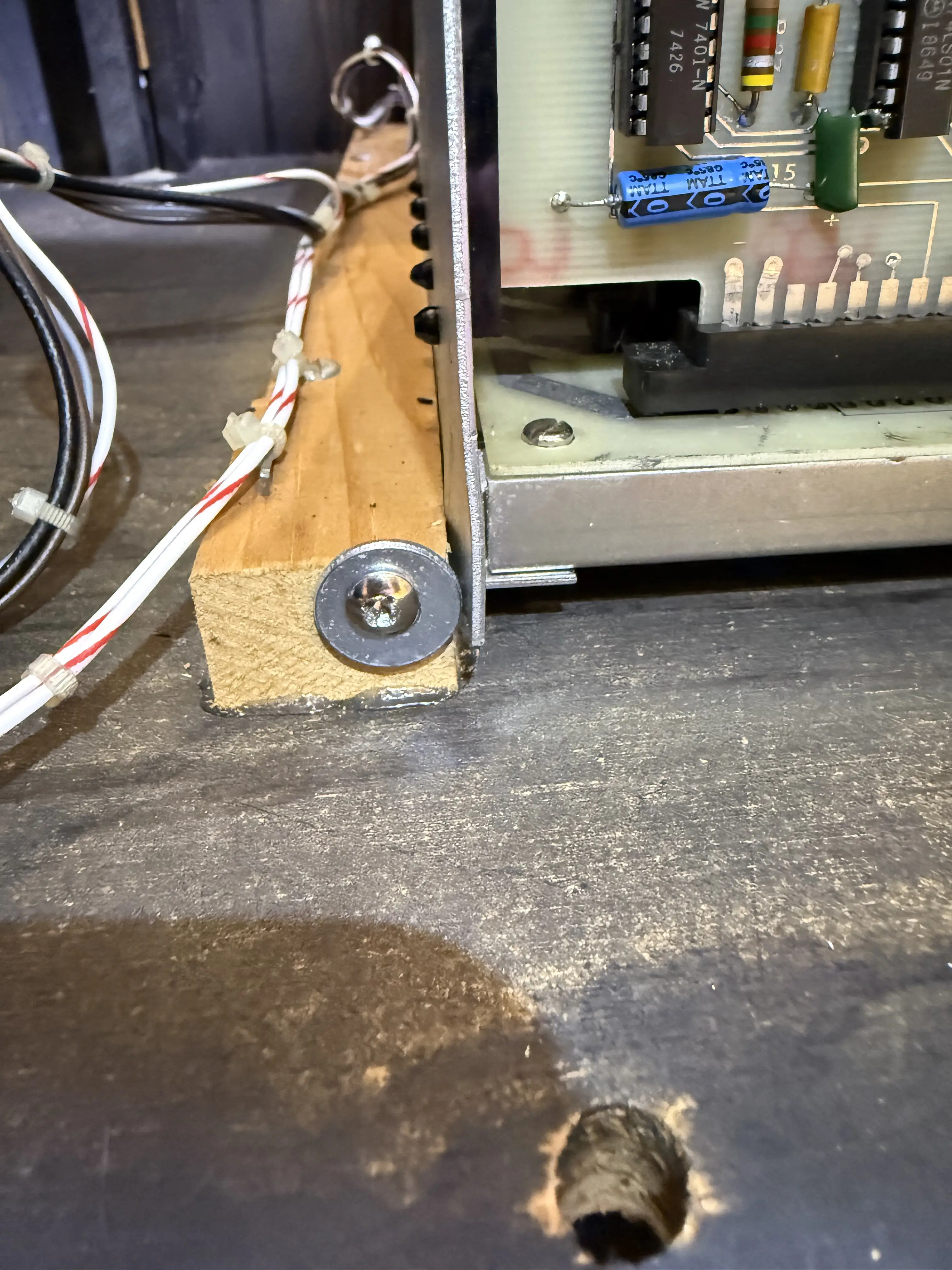

O segundo ajuste foi a fixação de um parafuso bem curto na entrada da canaleta do boardset, de maneira a evitar também que se movimente em sentido contrário.
Aproveitando o monitor fora do gabinete mais uma vez, resolvi fazer um ajuste fino de brilho e contraste na imagem durante a noite. Como o monitor é novo e tem muito recurso de imagem, o ajuste consiste em diminuir o brilho, no escuro, até o momento exato em que o fundo fique preto.
Já com relação ao contraste, eu gosto de reduzir até que as imagens fiquem nítidas, que seria o ponto ideal, mas logo em seguida aumentar ligeiramente, ocasionando uma leve expansão dos sprites brancos.

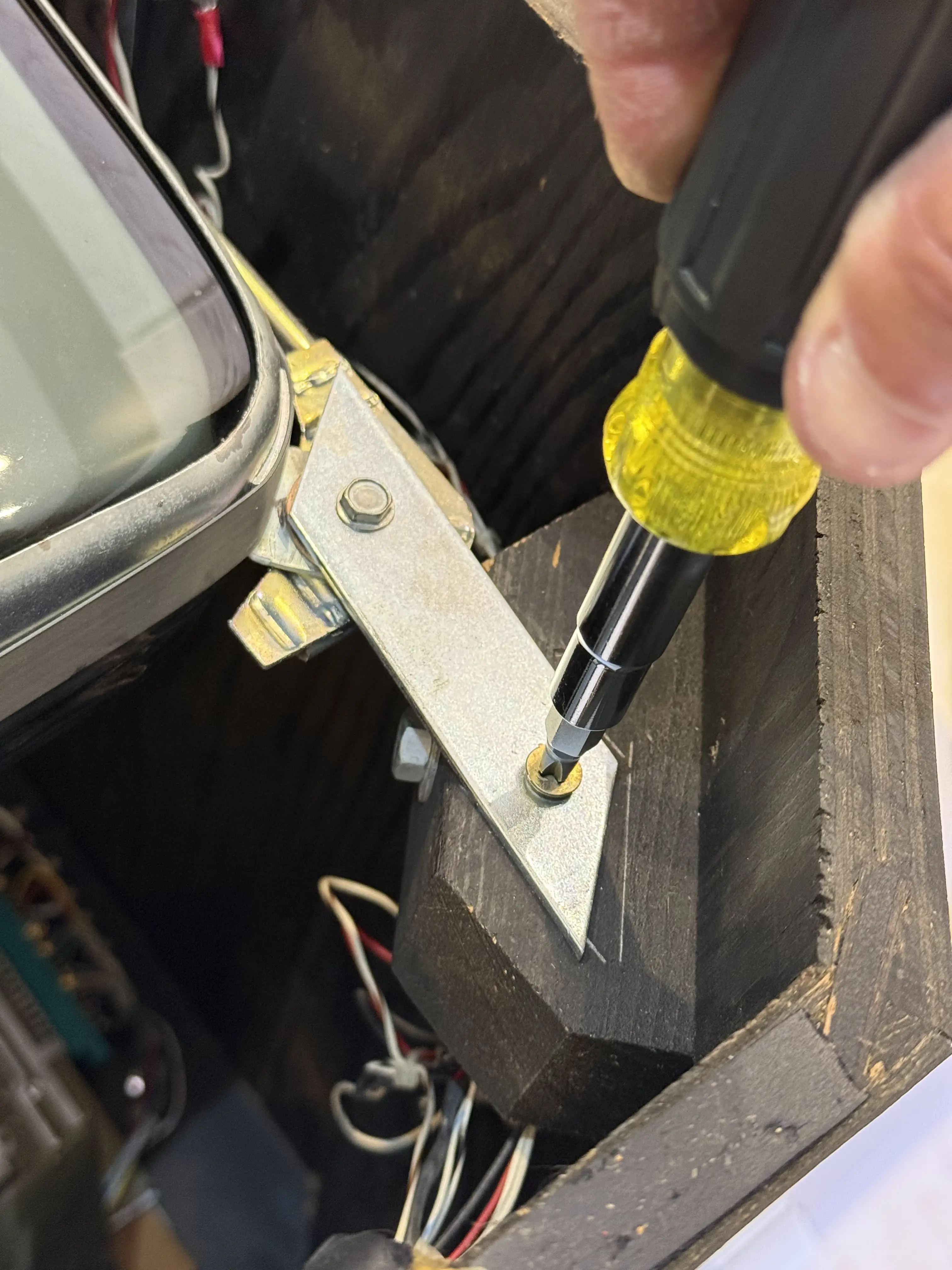

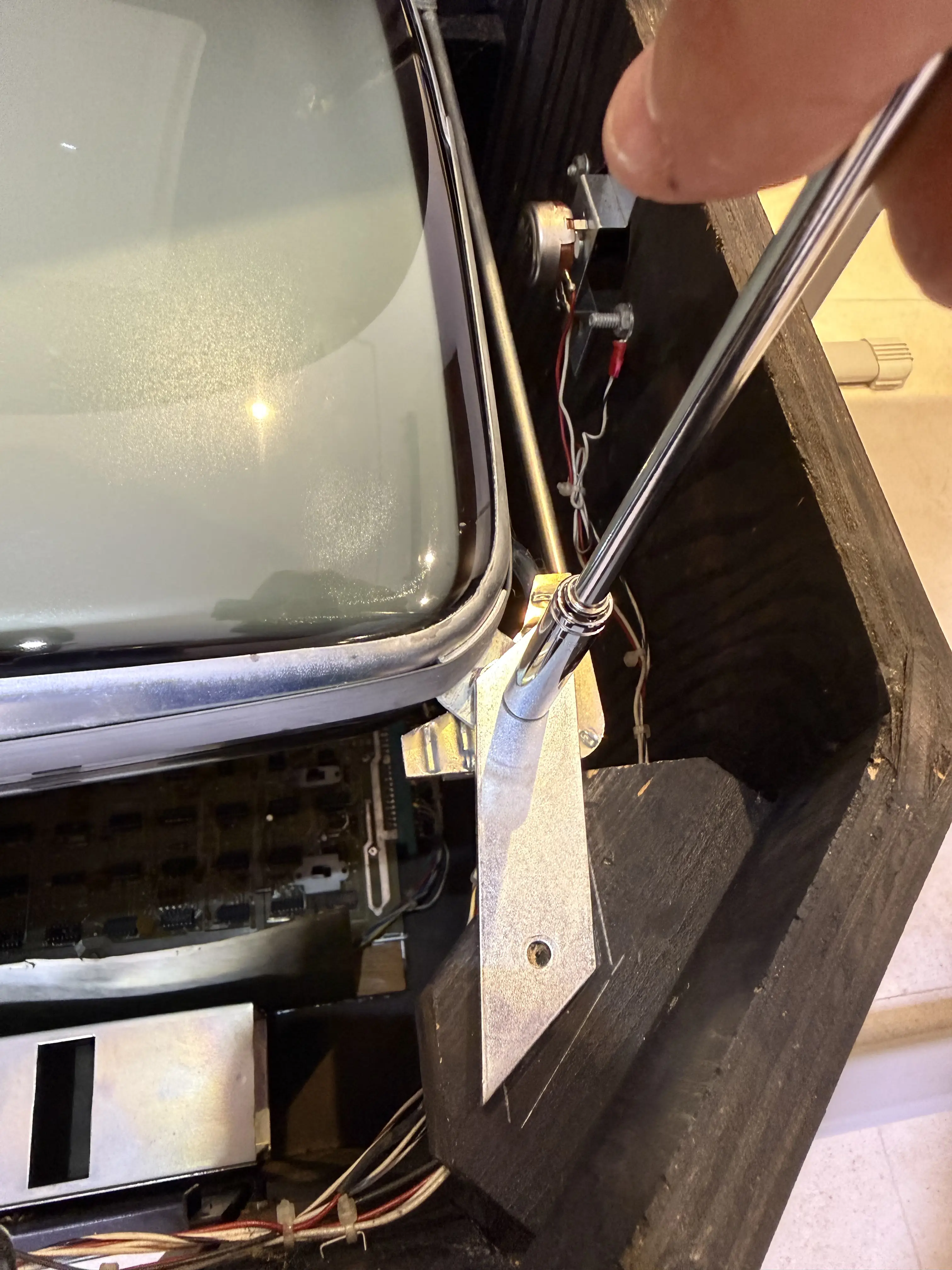

Estando tudo certo, é hora de fixar o chassis no gabinete – espero! – pela última vez:
