Warlords Upright #3: Testes e Funcionamento com Aplicação de DeoxIT

Após completar a incrível jornada de receber o arcade Warlords Upright em meio a uma tentativa de golpe, testar o gabinete nos Estados Unidos, recebê-lo no Brasil e inspecioná-lo, era hora de finalmente entender o que estava acontecendo com relação ao seu funcionamento irregular.

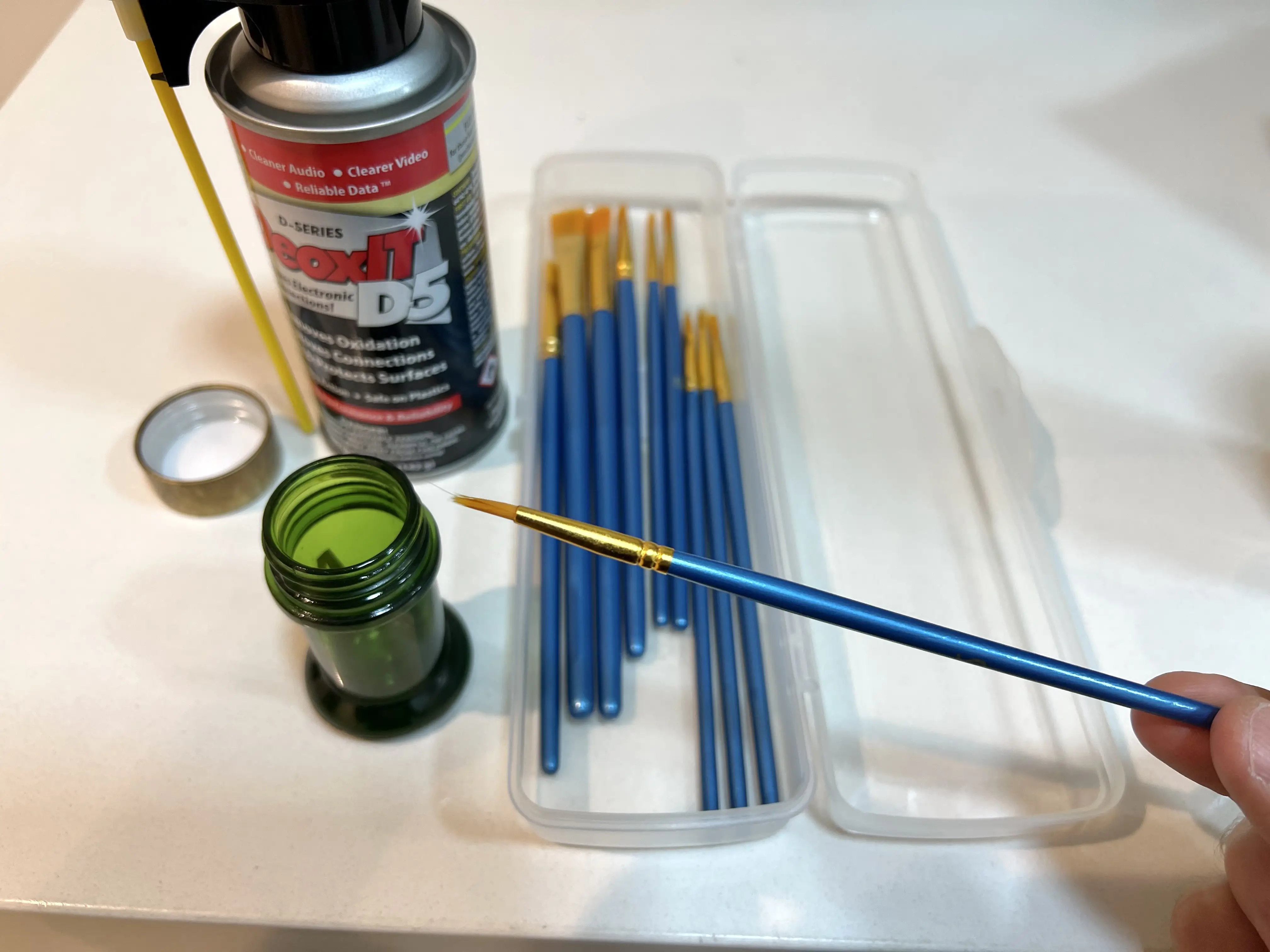

Chegamos então ao primeiro recurso que o entusiasta de arcades deve ter em mãos – o DeoxIT:

Esse produto único é um excepcional antioxidante de contatos. Ele remove eventuais oxidações que ocorrem principalmente pelo aumento da temperatura ou folga nos conectores, restaurando a condição de conectividade de plugs, em especial de edge connectors. Exemplos da utilização, com explicações detalhadas, podem ser encontrados em posts anteriores sobre os arcades Asteroids e Space Duel, entre outros.

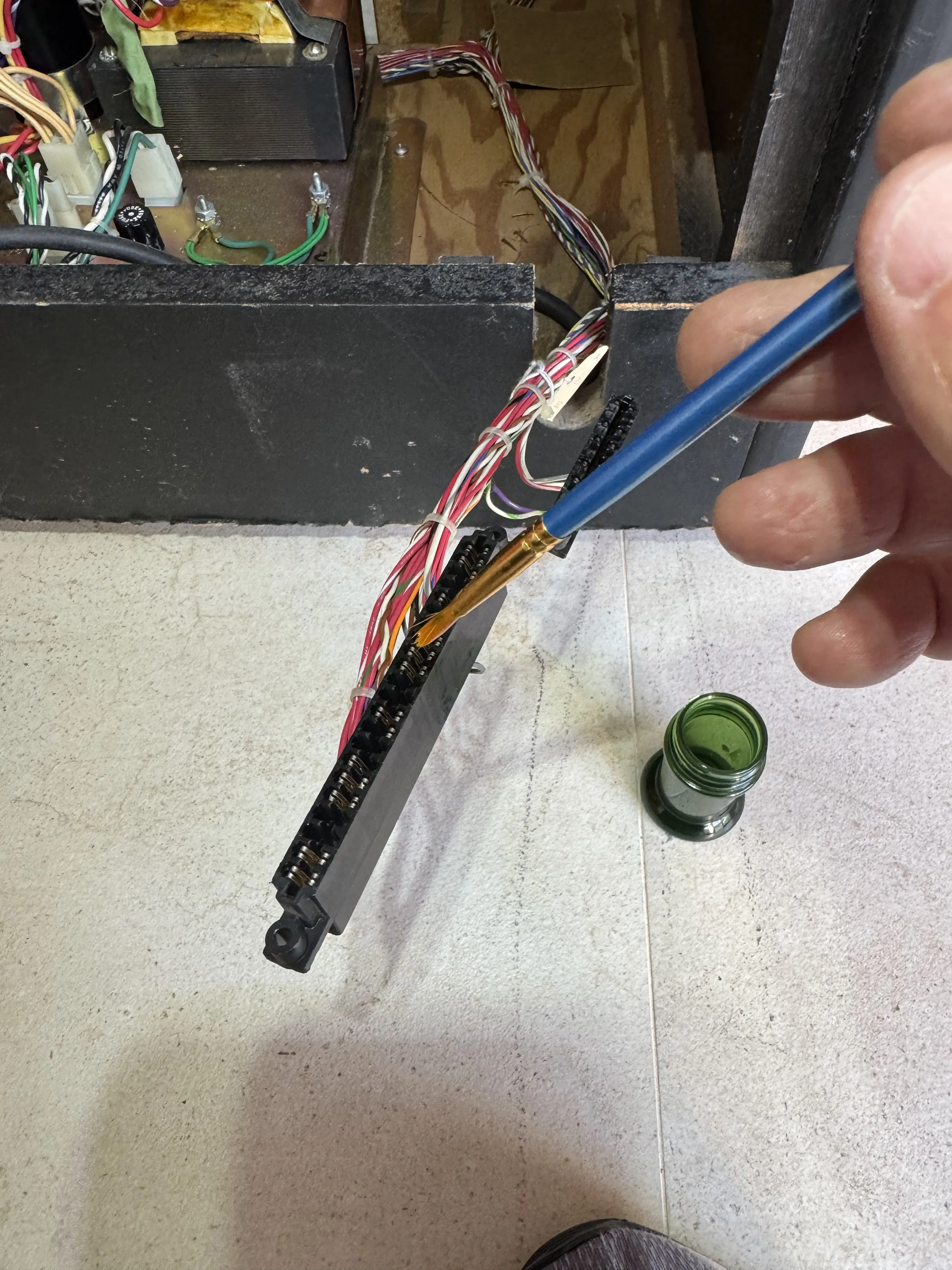

O procedimento inicial é aplicar o DeoxIT com pincel no conector de borda que liga o chicote à placa-mãe, ou PCB, e nos próprios conectores da placa:

Eis que, como mágica, uma imagem começa a surgir:

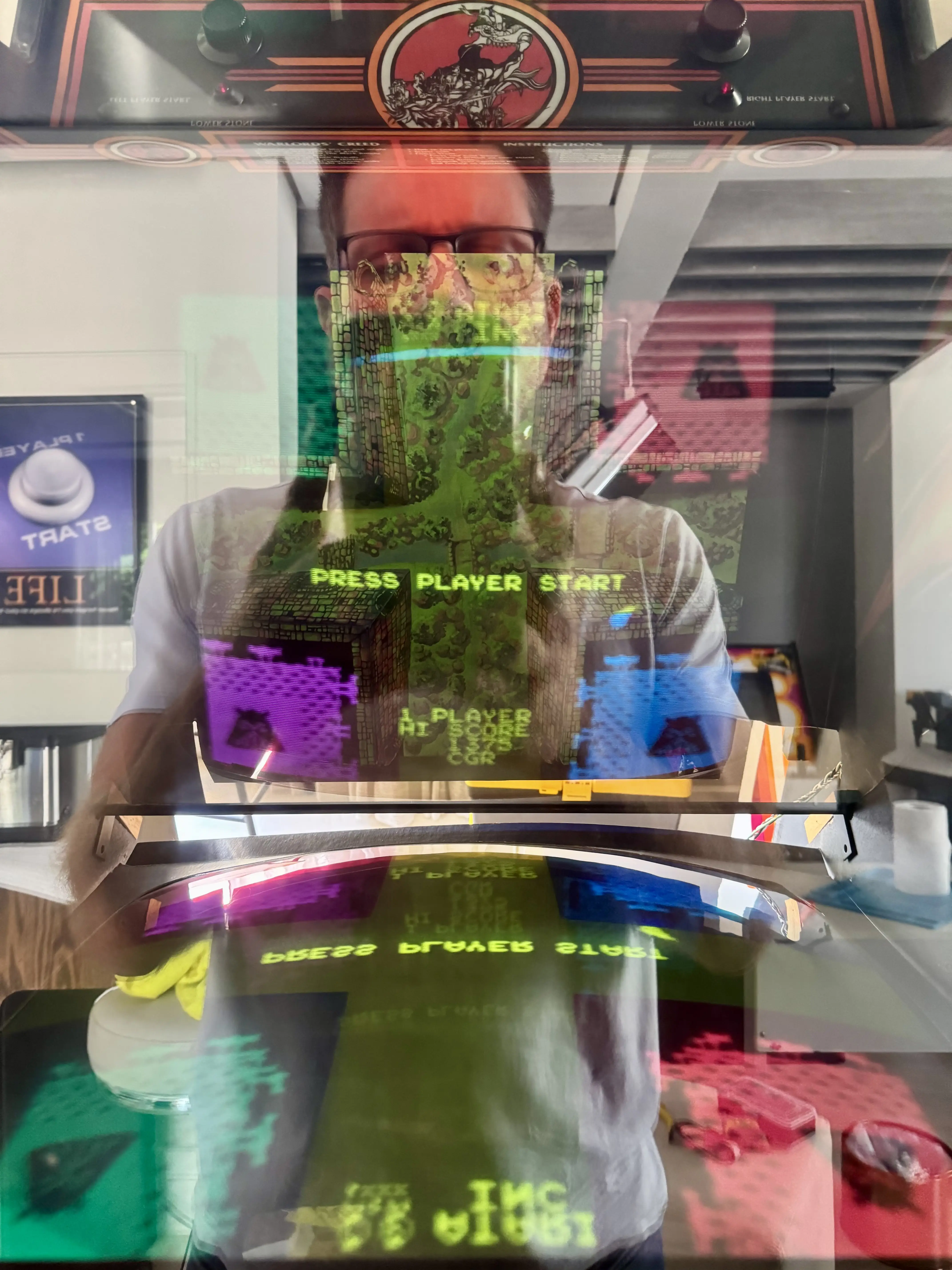

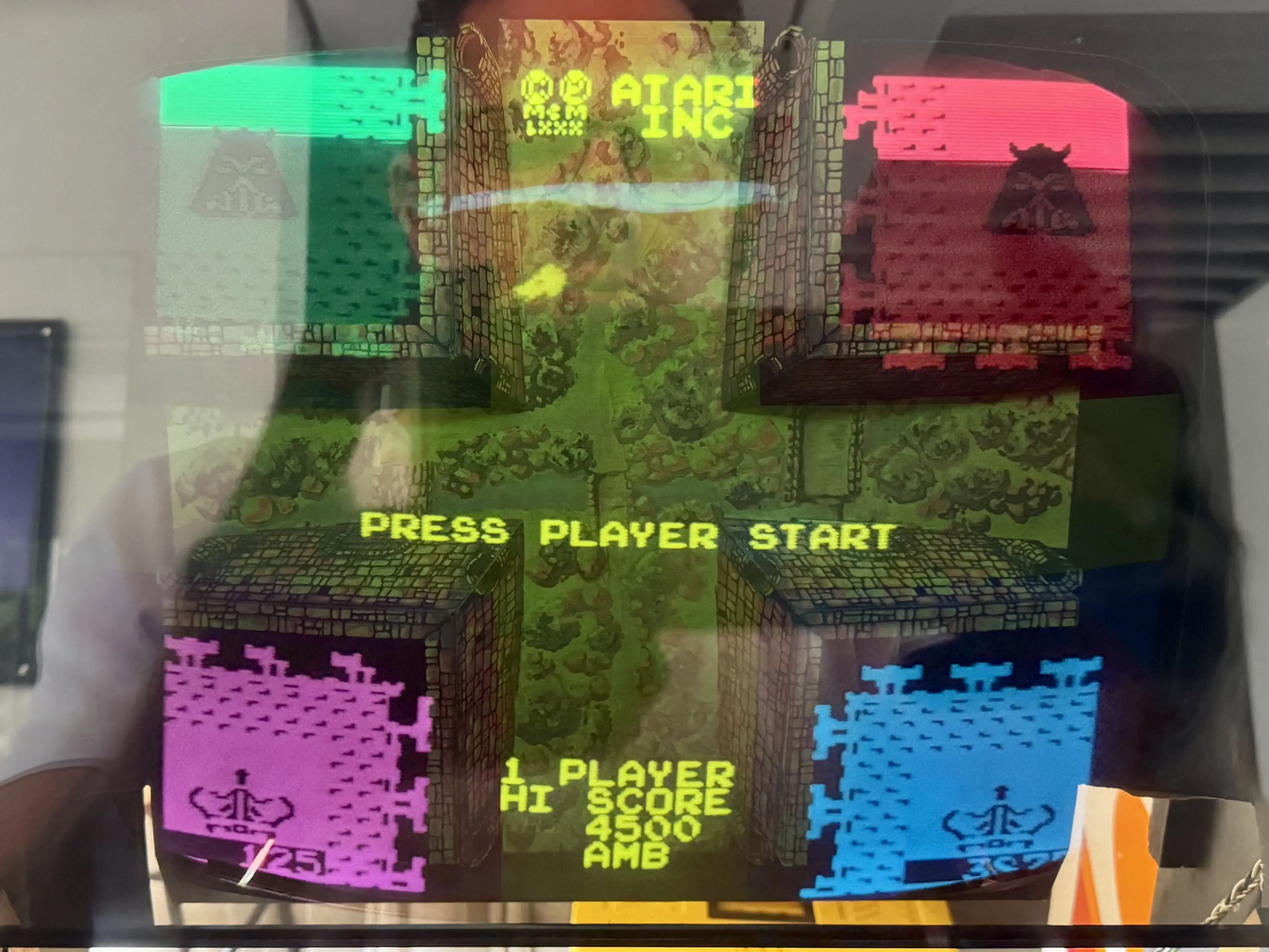

Problema resolvido! A partir de então, o funcionamento do arcade game foi impecável, não voltando a falhar. E eu pude, finalmente, entender a grandeza de jogar o Warlords no enorme monitor de 23 polegadas, com o fantástico fundo tridimensional:

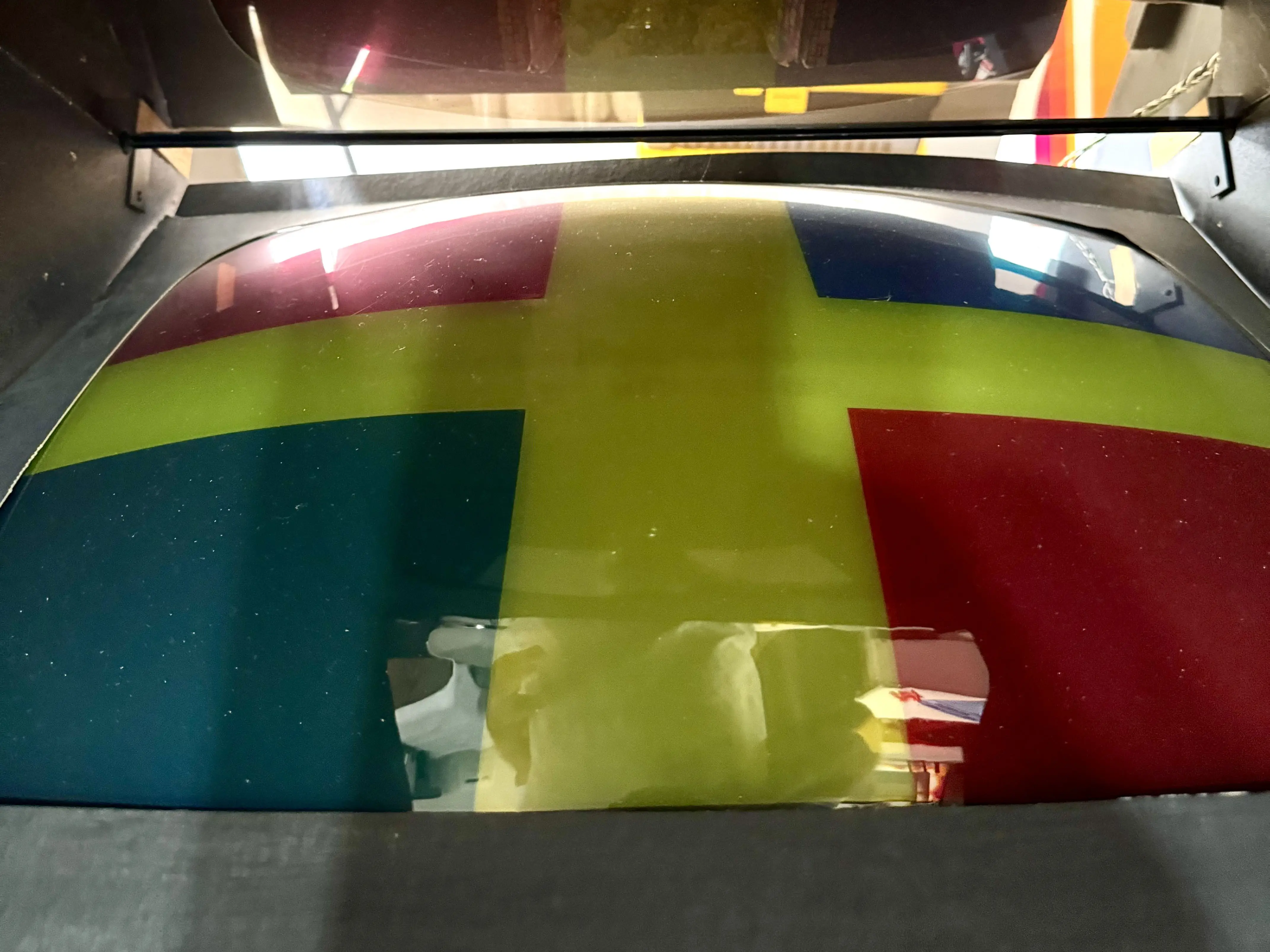

Estas imagens ajudam a compreender o efeito proporcionado pela combinação do overlay (cores do castelo e amarelo nos intervalos) com o desenho da vegetação (teatro 3D em combinação com o espelho). Lembrando que a imagem final é invertida de baixo para cima com a reflexão do espelho, desta forma a placa-mãe precisa gerar a imagem espelhada.

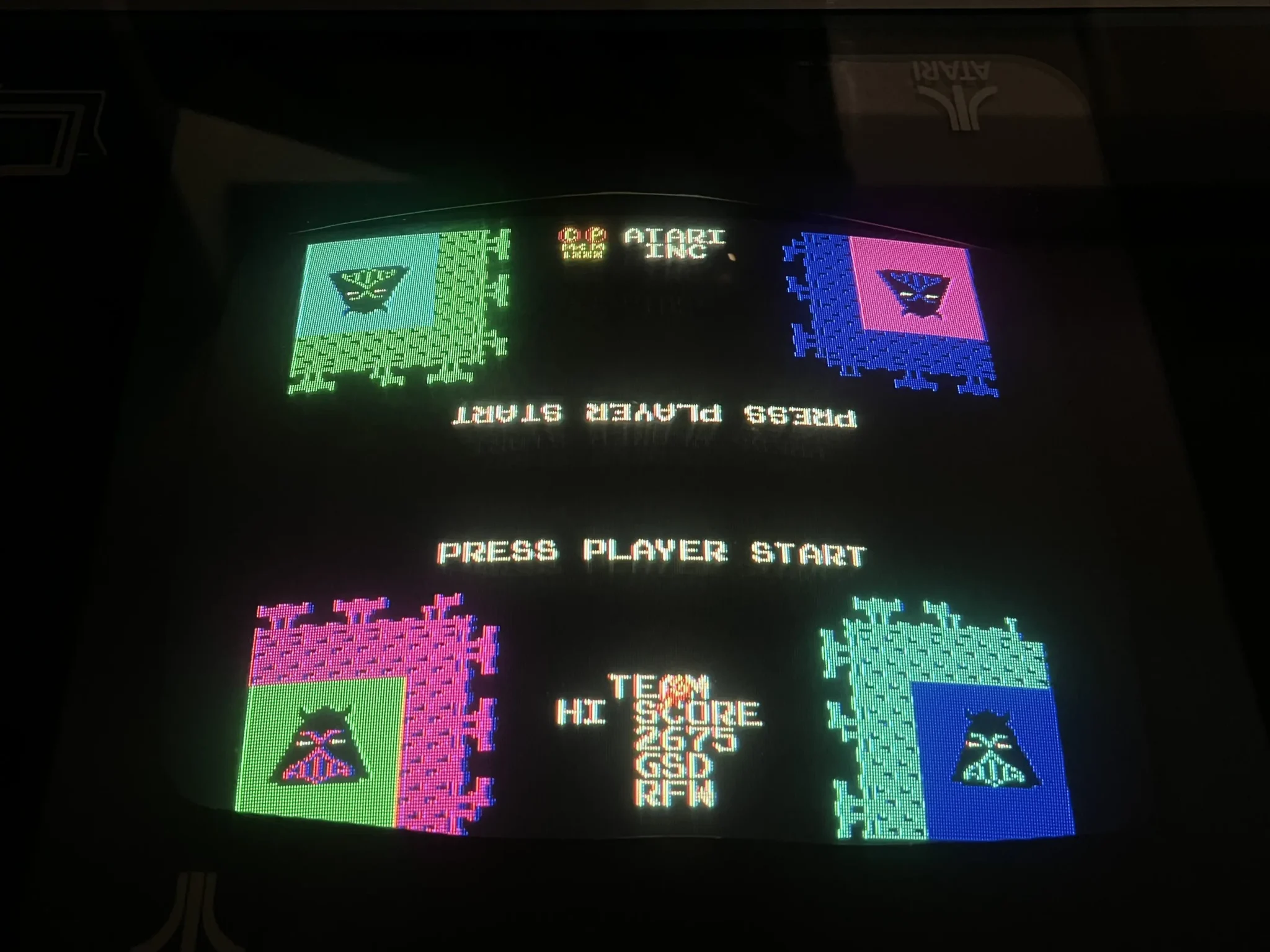

Para uma comparação, a seguir está uma foto da tela do Warlords Cocktail, demonstrando a imagem coloridaproporcionada pelo monitor Sanyo 14 polegadas:

Este talvez seja o primeiro caso em que, na minha opinião, a versão em preto e branco supera, em muito, o efeito obtido pela tela colorida!

Este curto vídeo possibilita entender plenamente o funcionamento do monitor no gabinete Upright:
