Tapper #09: Montagem do Gabinete – Parte 2 – Monitor
Após montar todo o conjunto de força, boardset e harness do arcade Tapper, da Bally Midway, havia chegado a hora de montar o monitor. E, para isso, alguns ajustes seriam necessários.

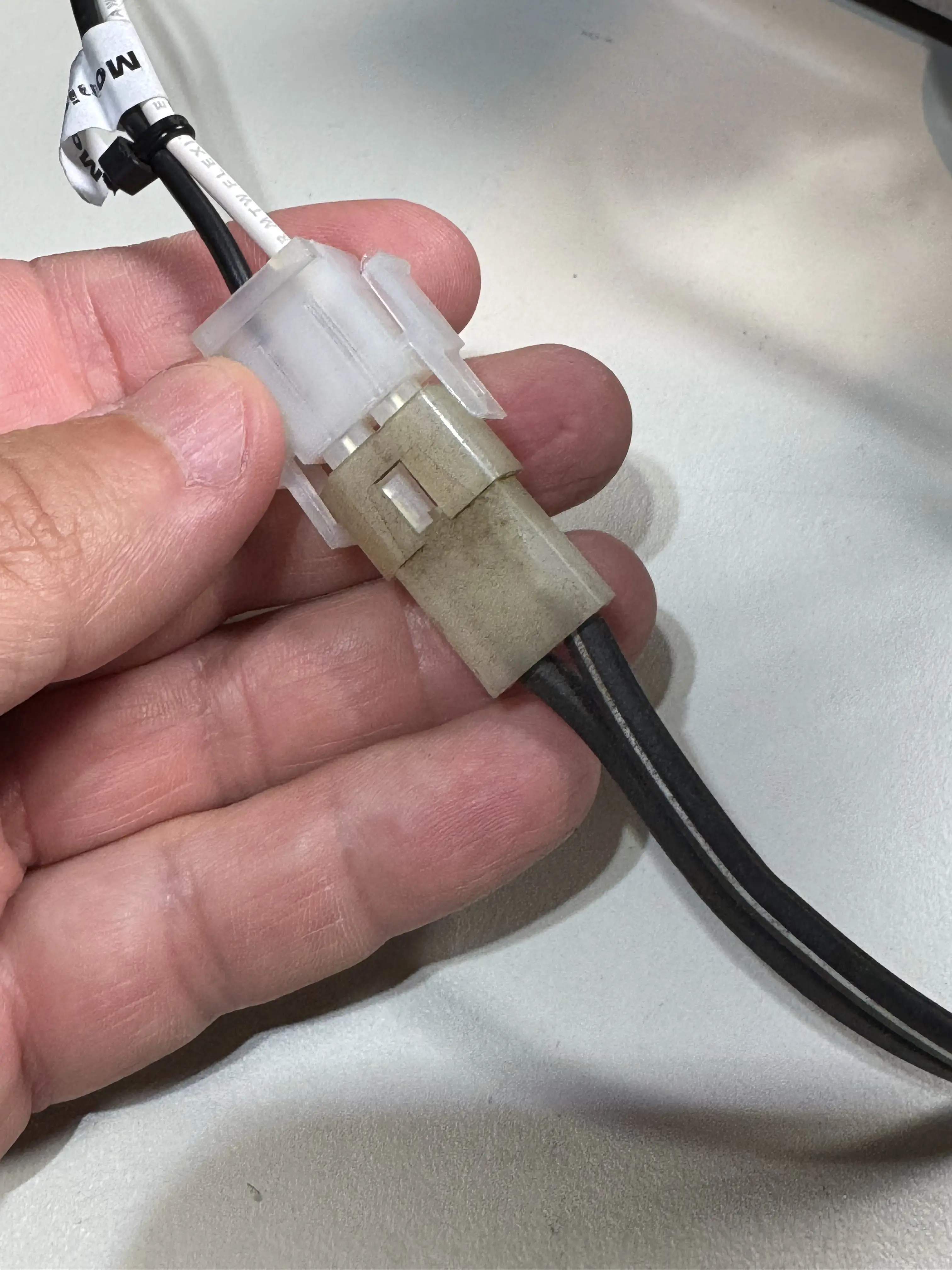

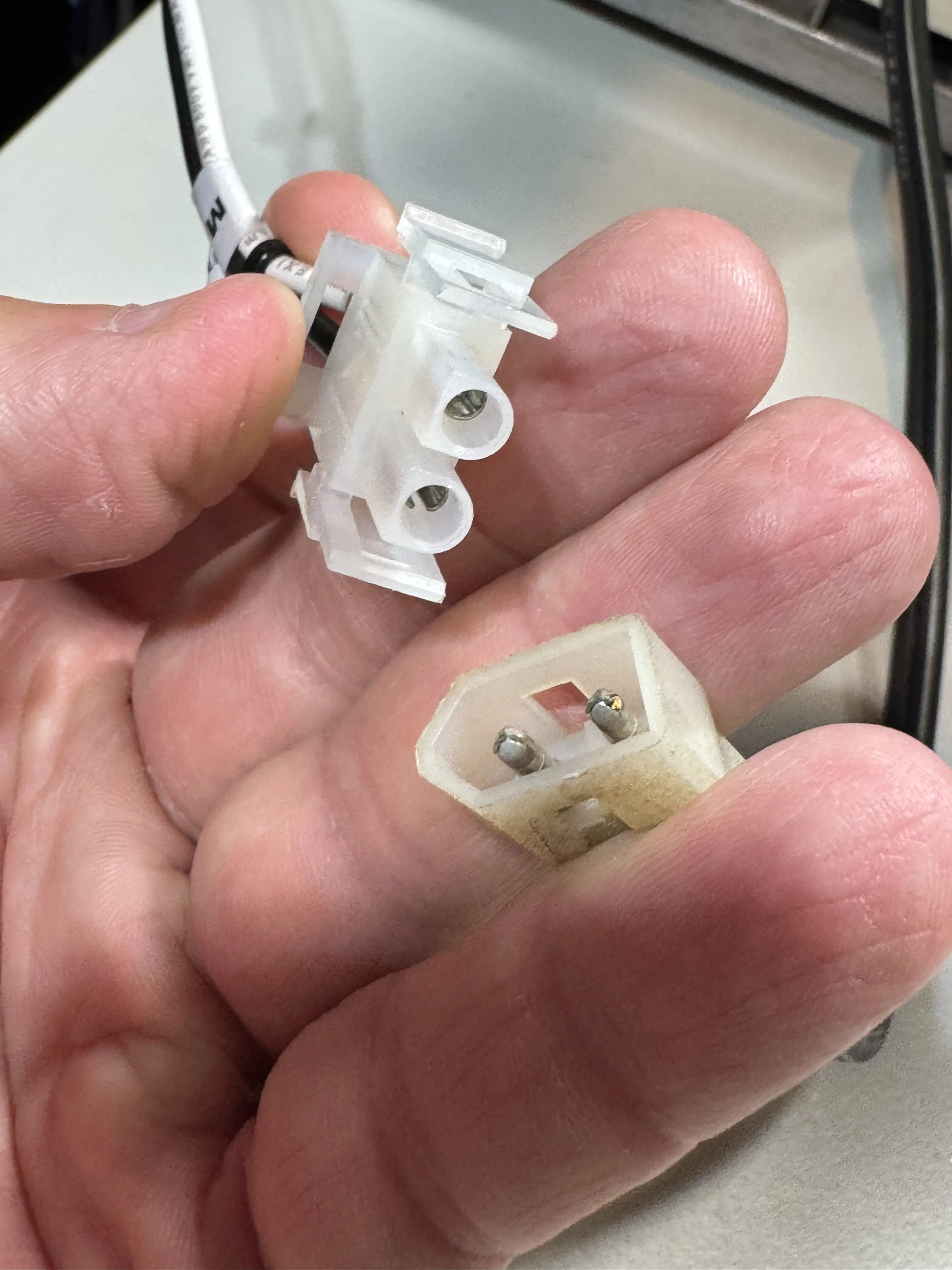

O monitor utilizado no meu arcade Tapper é um Wells-Gardner K4900, um dos menos comuns, adotado em alguns arcade games no início dos anos 1980. Possivelmente, este monitor não era original deste gabinete, pois os conectores haviam sofrido adaptações e não formavam pares.

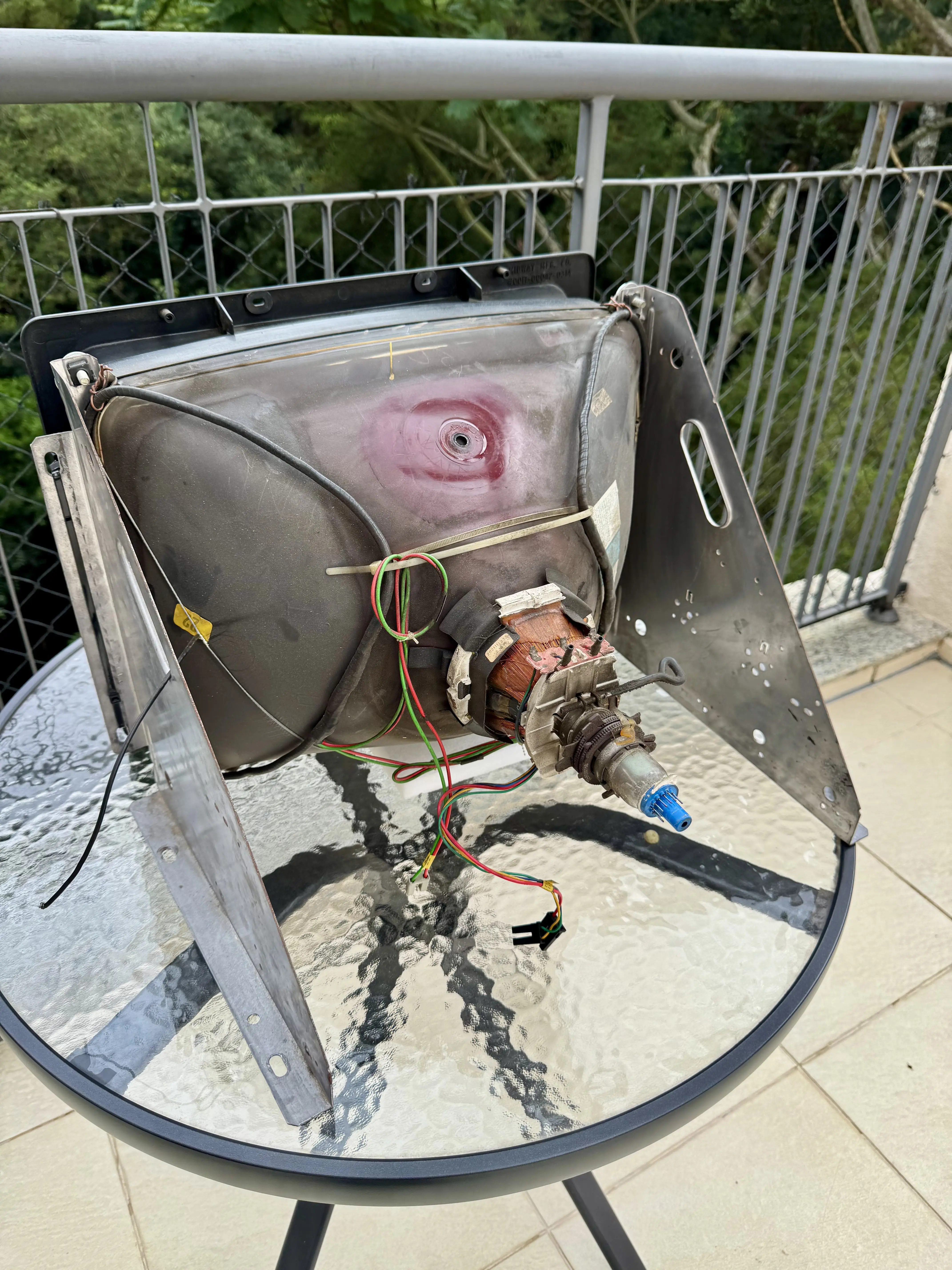

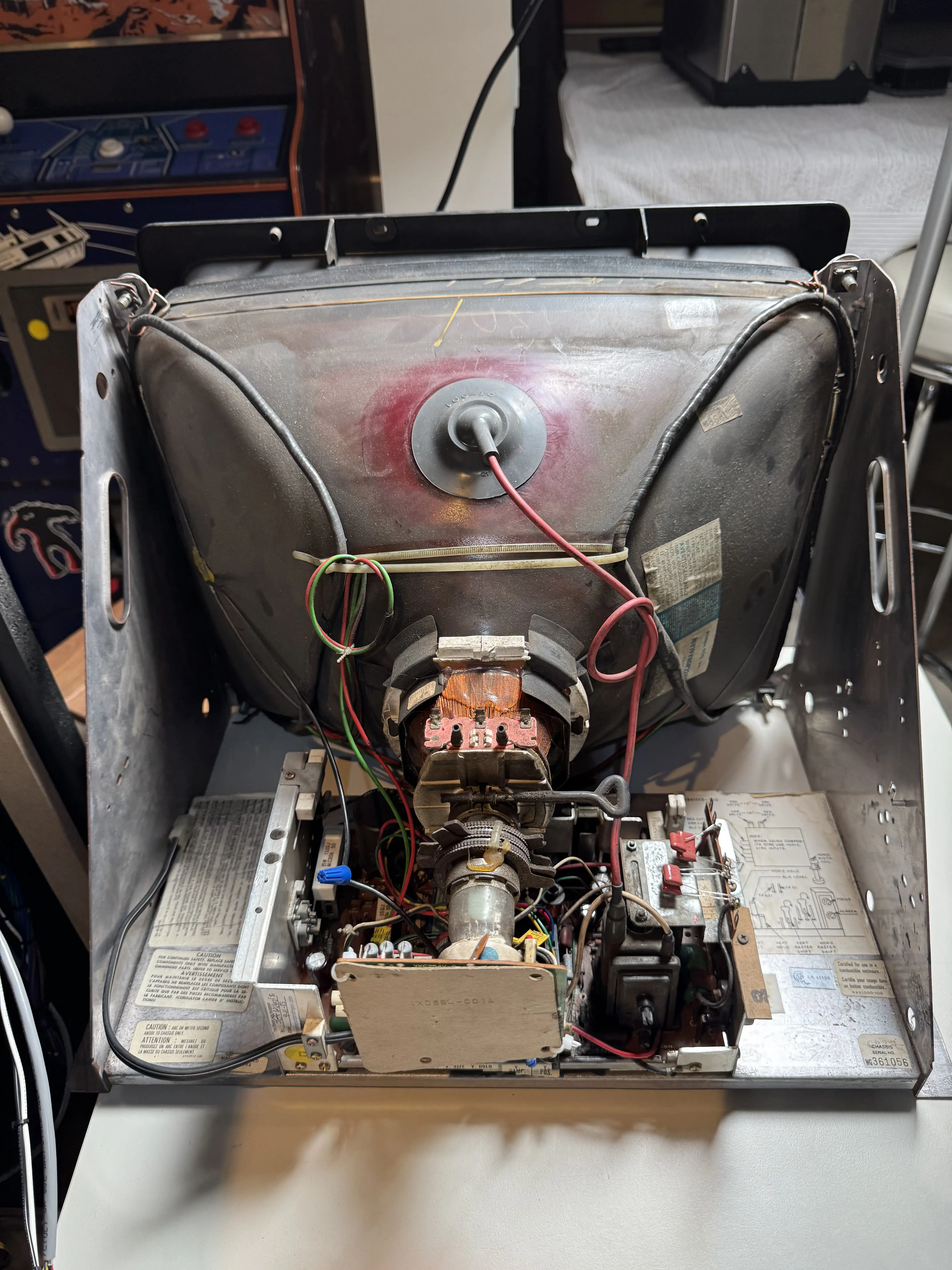

O chassis estava bastante sujo, e todo o conjunto precisaria de alguma limpeza antes de ser montado no arcade. Então, desmontei os principais componentes.
Este vídeo dá uma ideia da quantidade de sujeira acumulada:

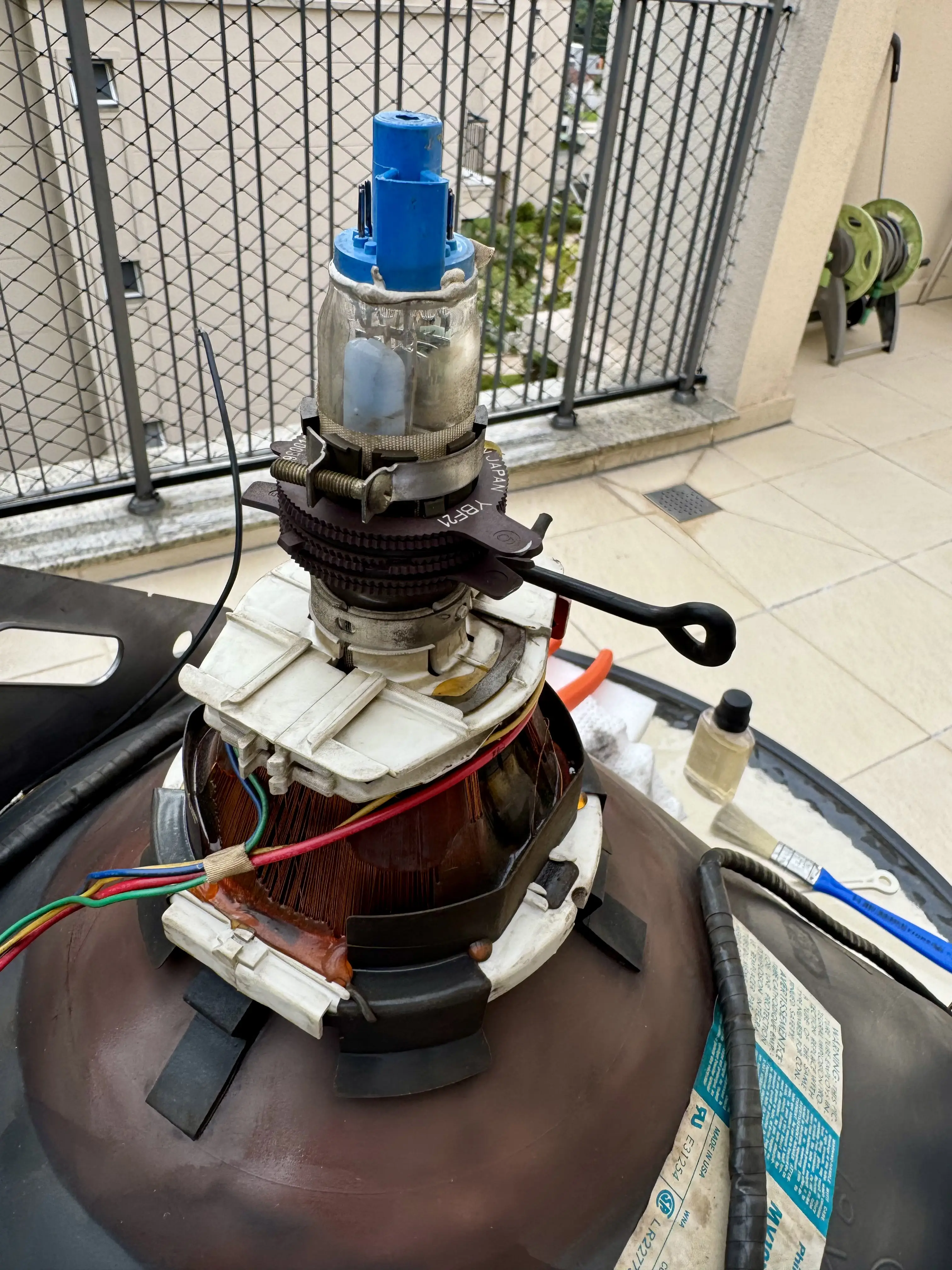

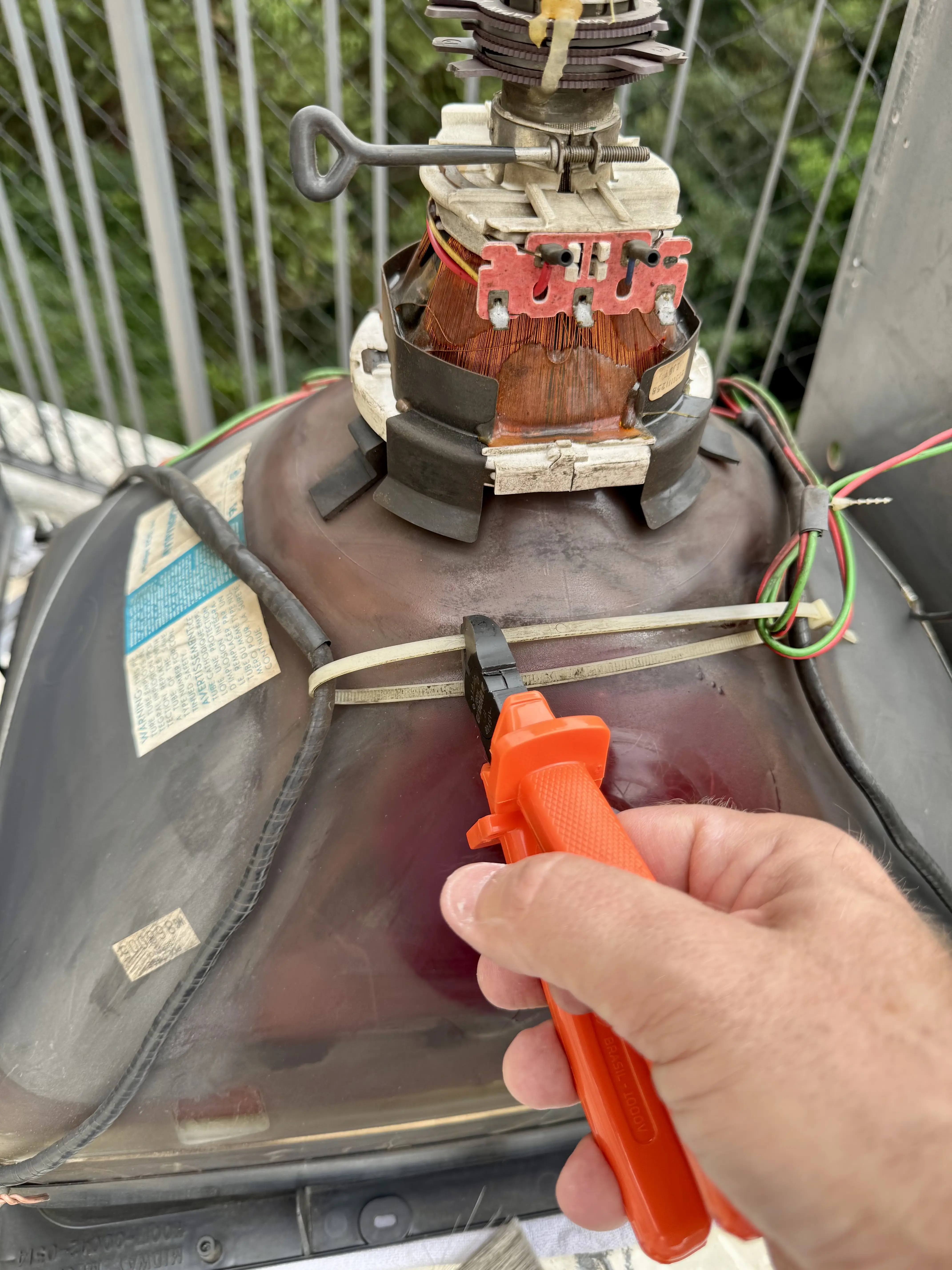

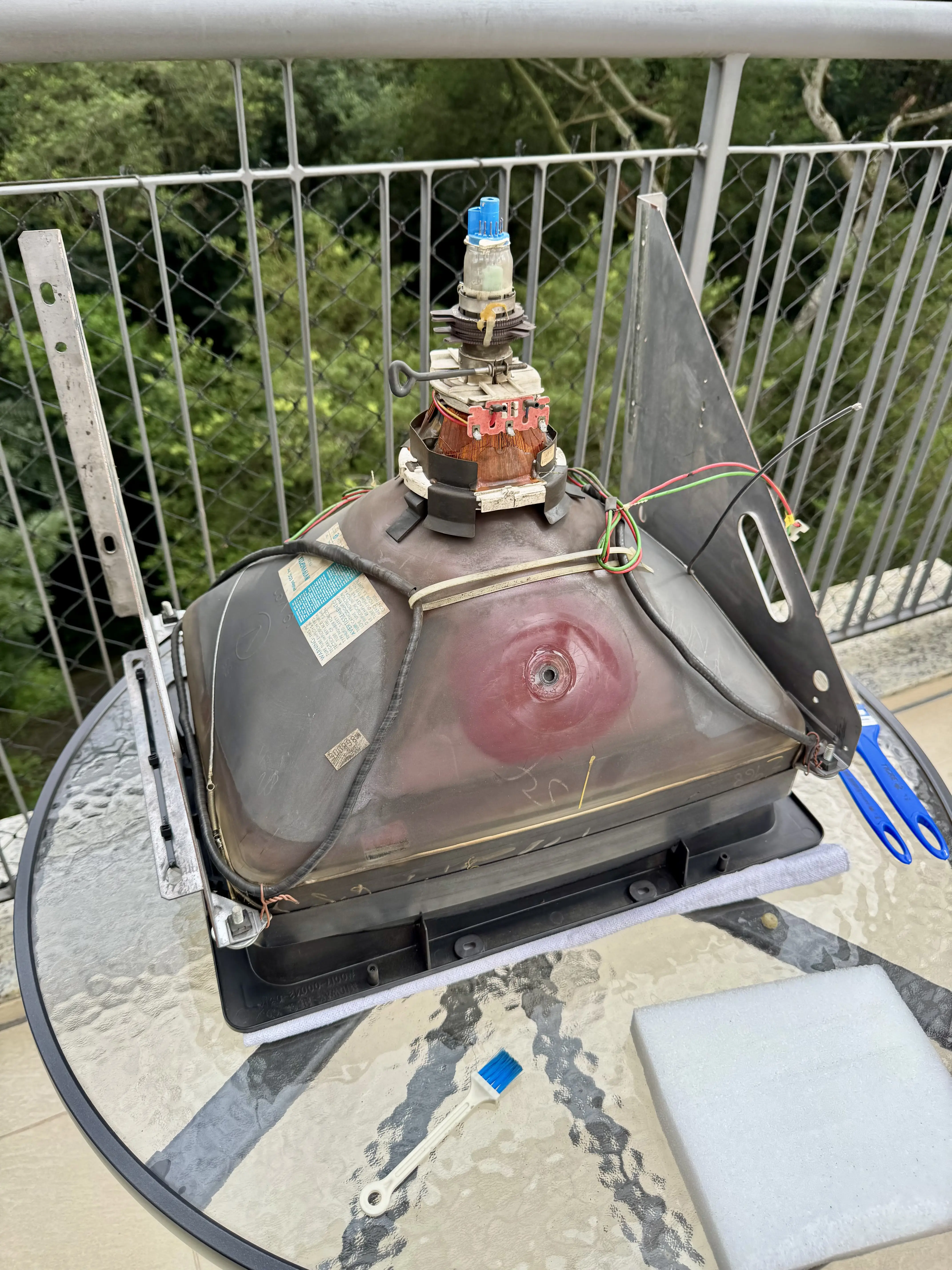

Com o tubo na posição vertical, ficou mais fácil retirar a sujeira. Com a ajuda de panos e de cotonetes, limpei o pescoço o melhor que pude.

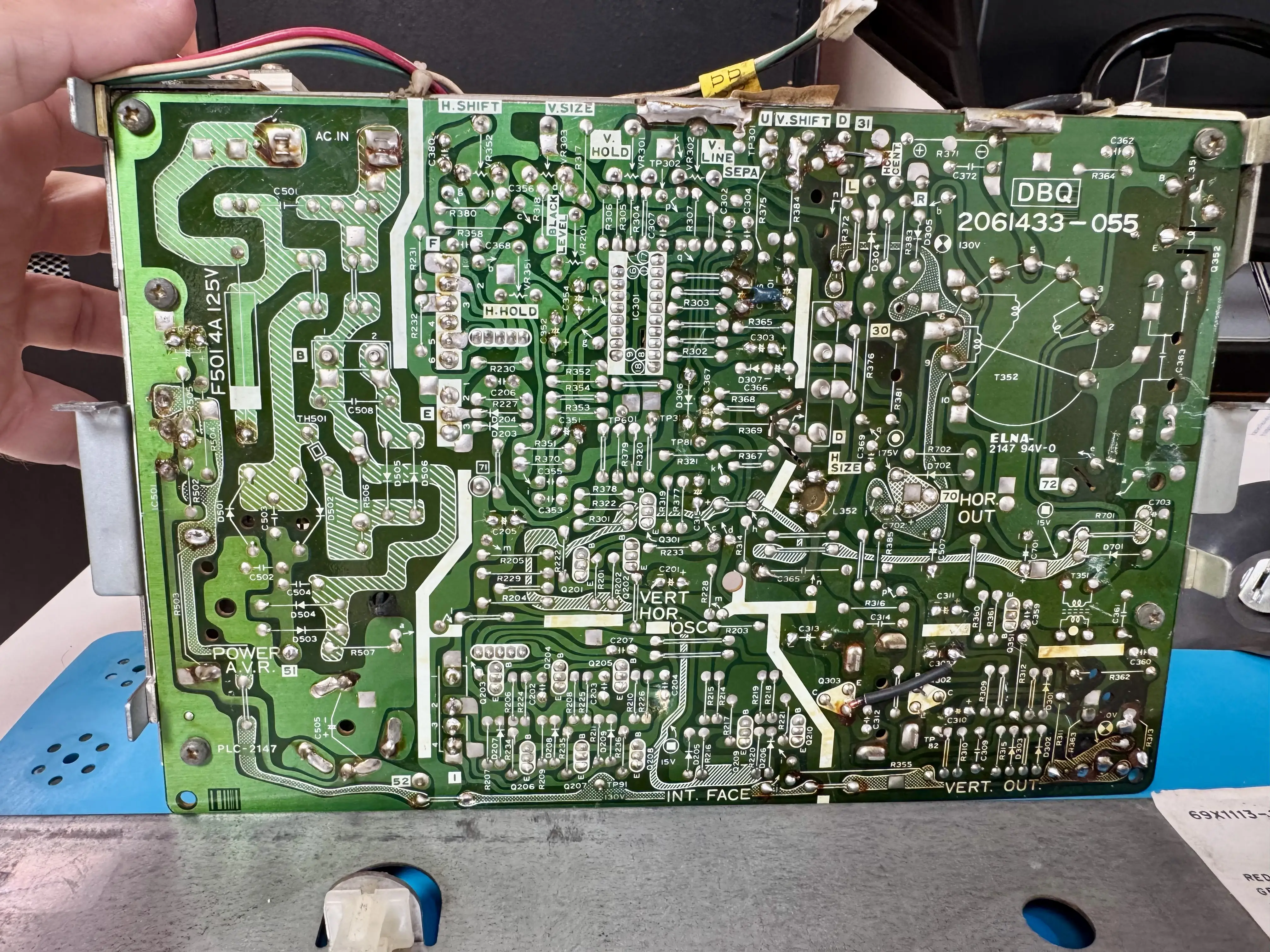

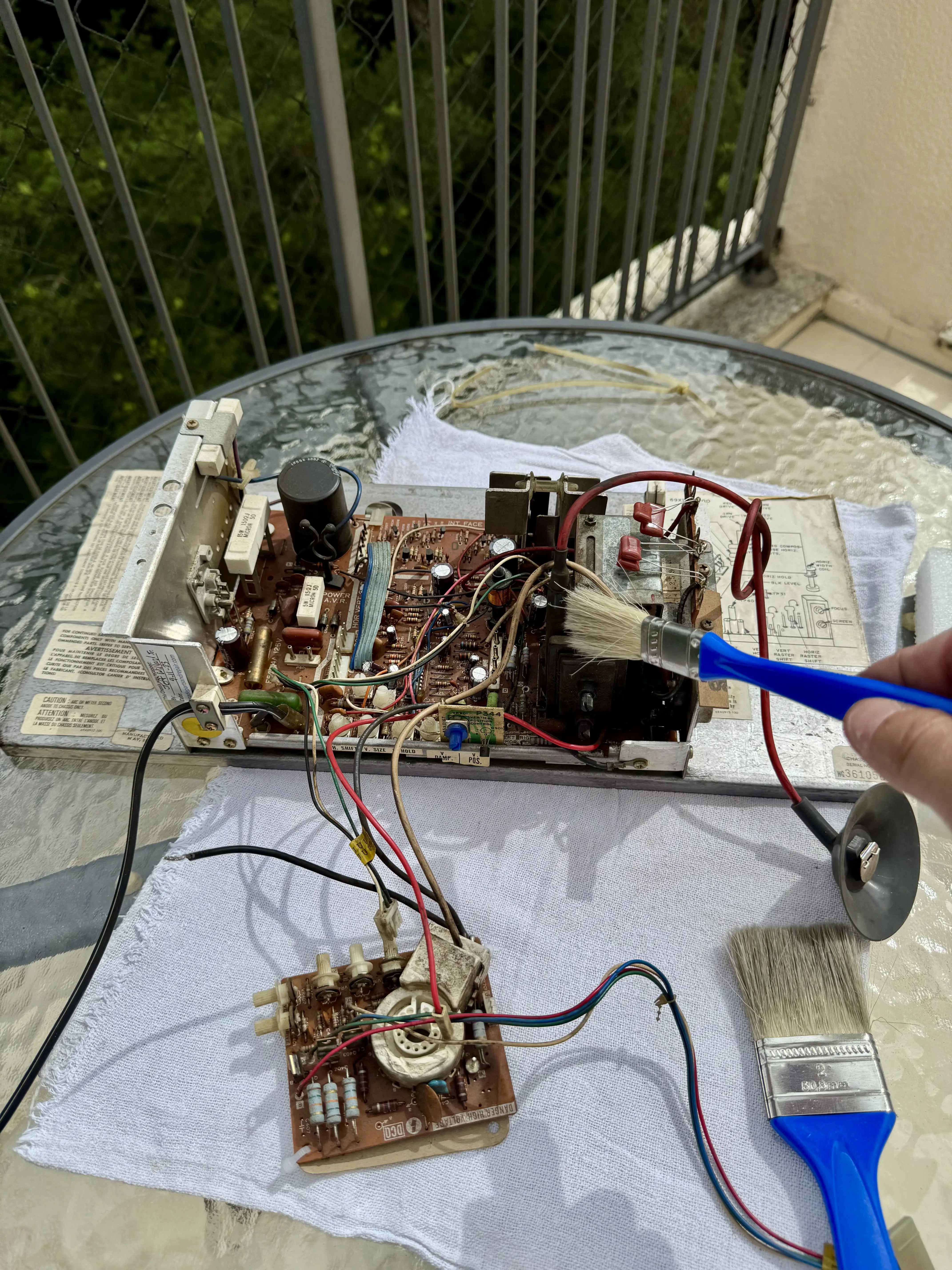

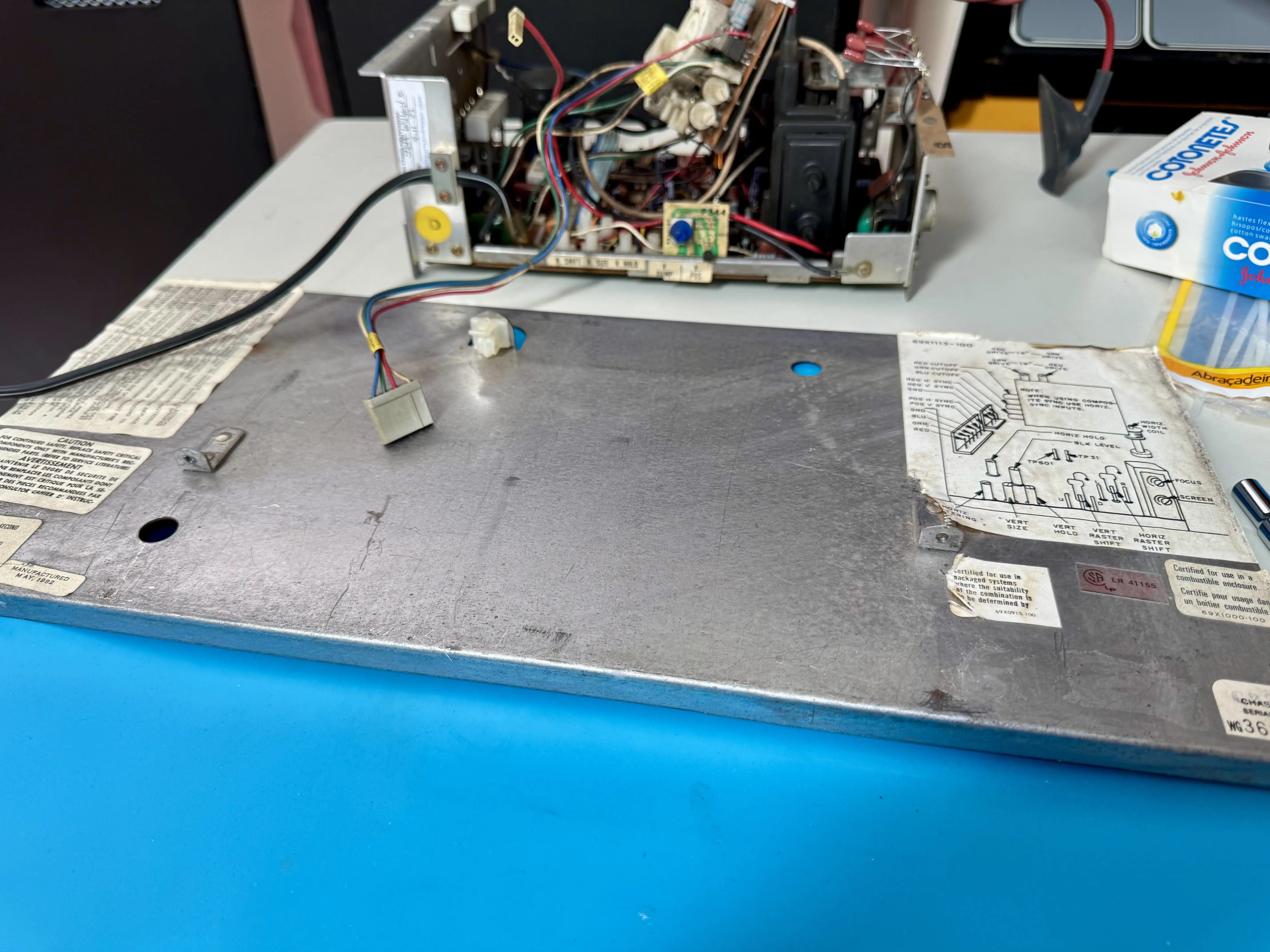

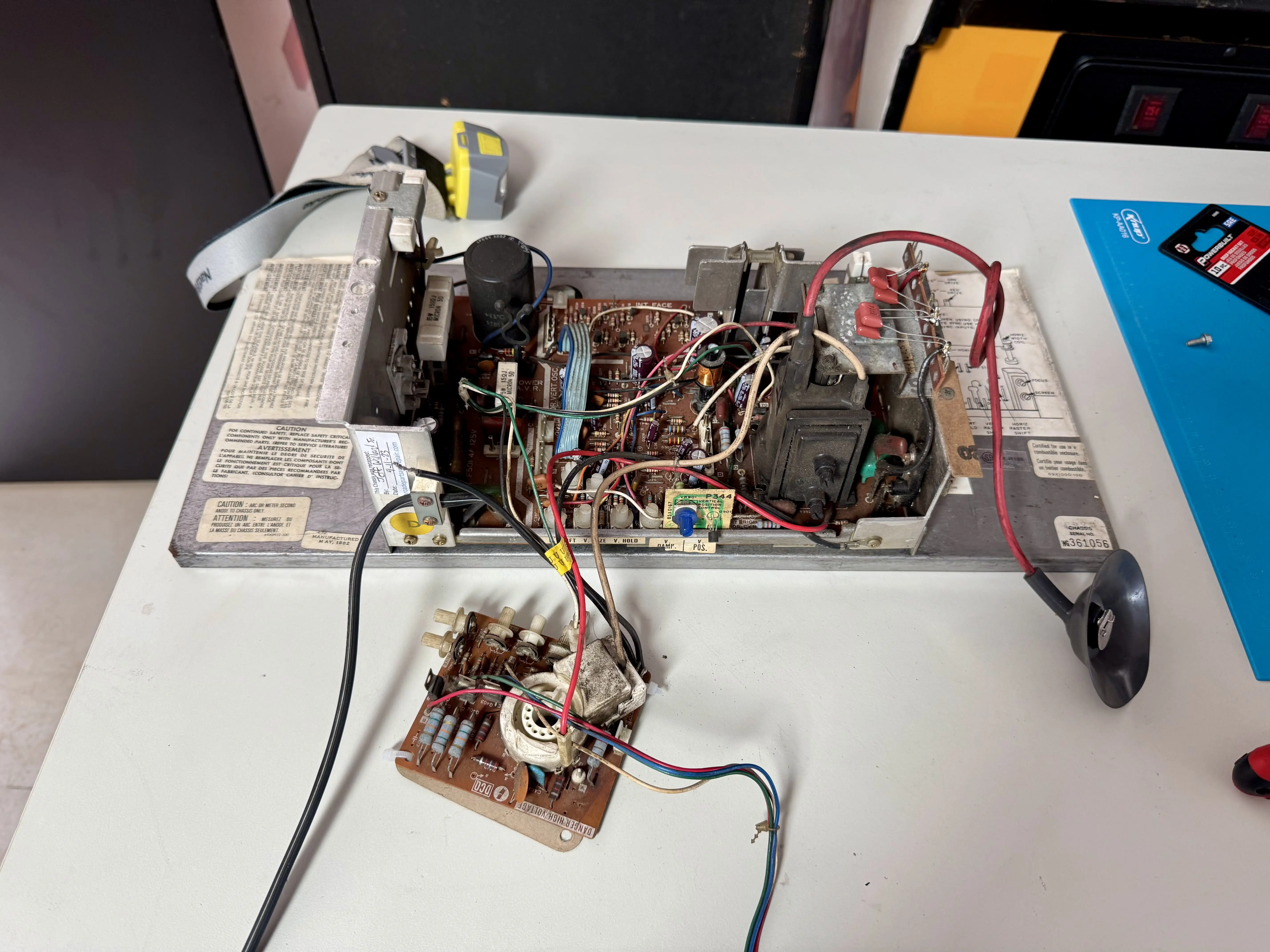

Em seguida, limpei bem a placa defletora, depois a soltei do chassis para retirar a sujeira de baixo e inspecionar o verso.

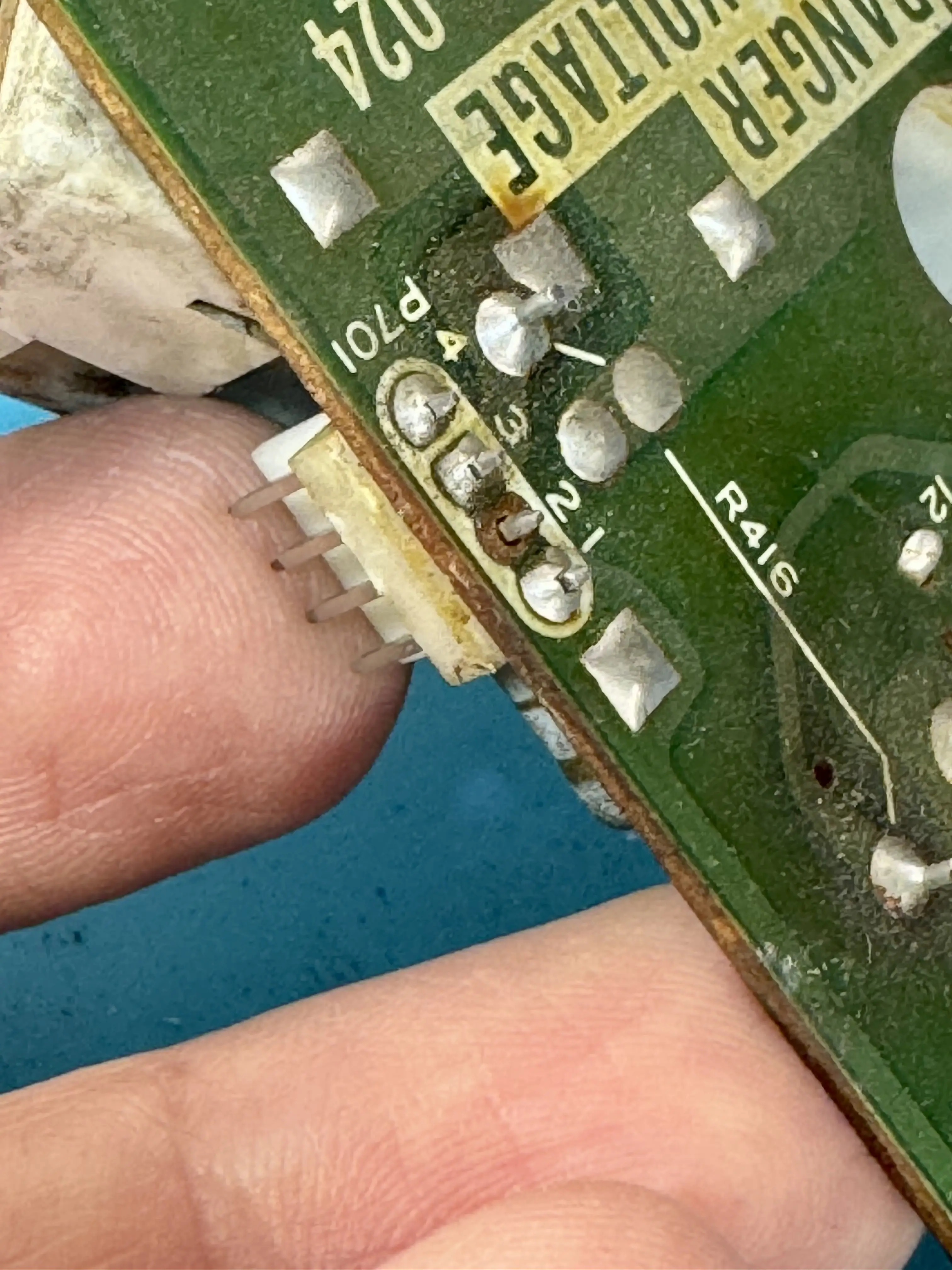

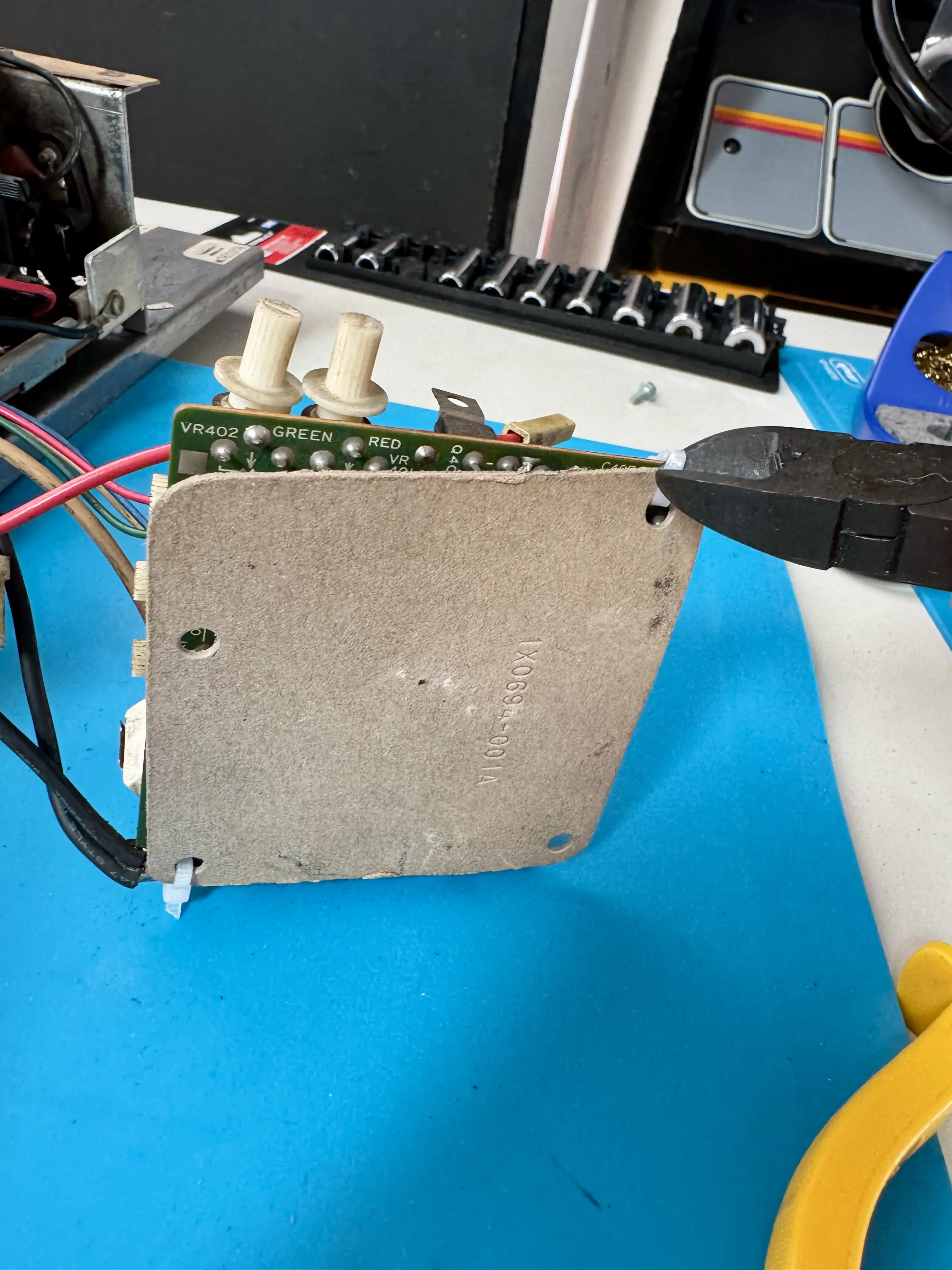

A neck board também foi inspecionada, e detectei a falta de solda em um dos pinos, o que melhorei.

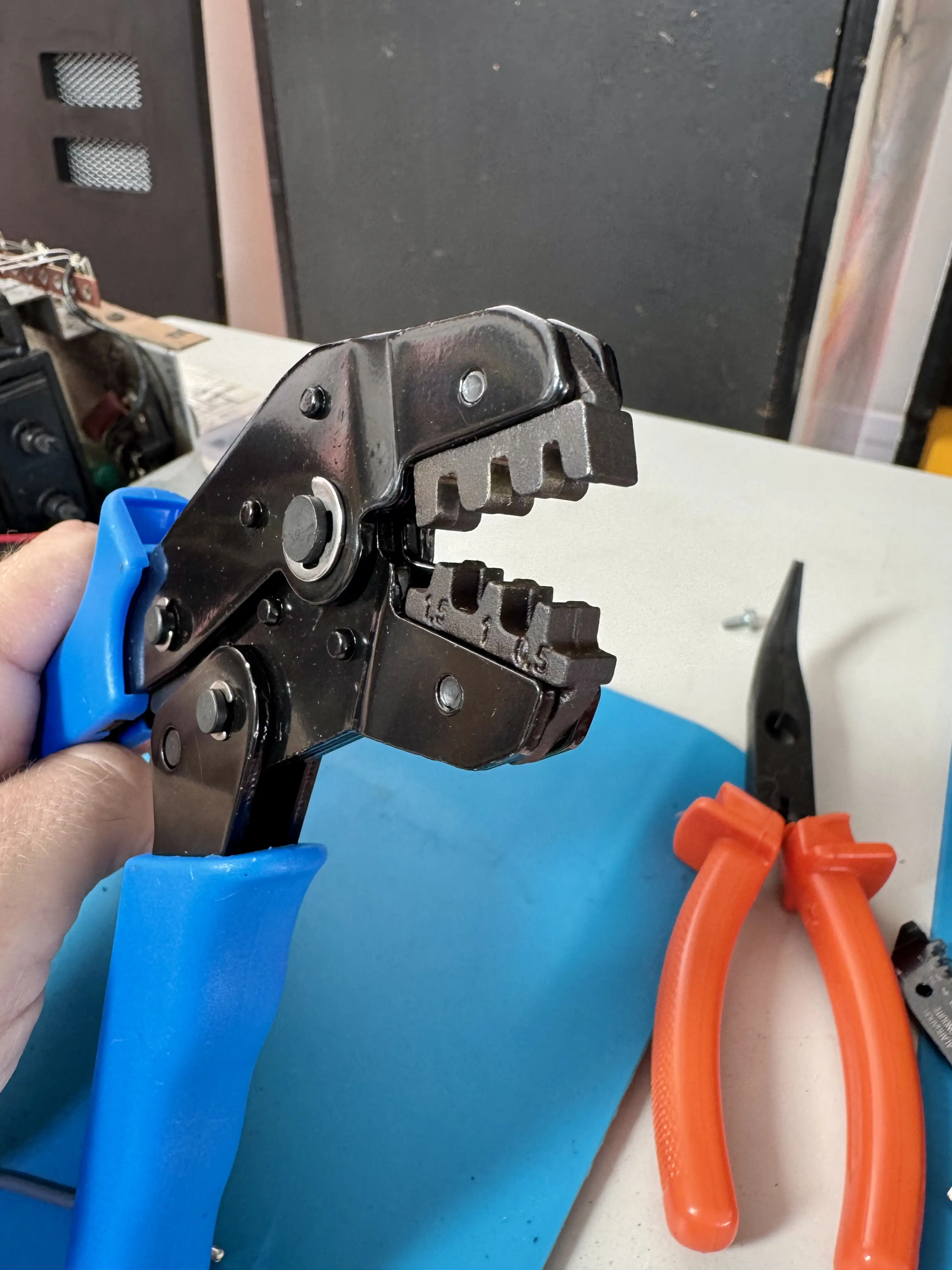

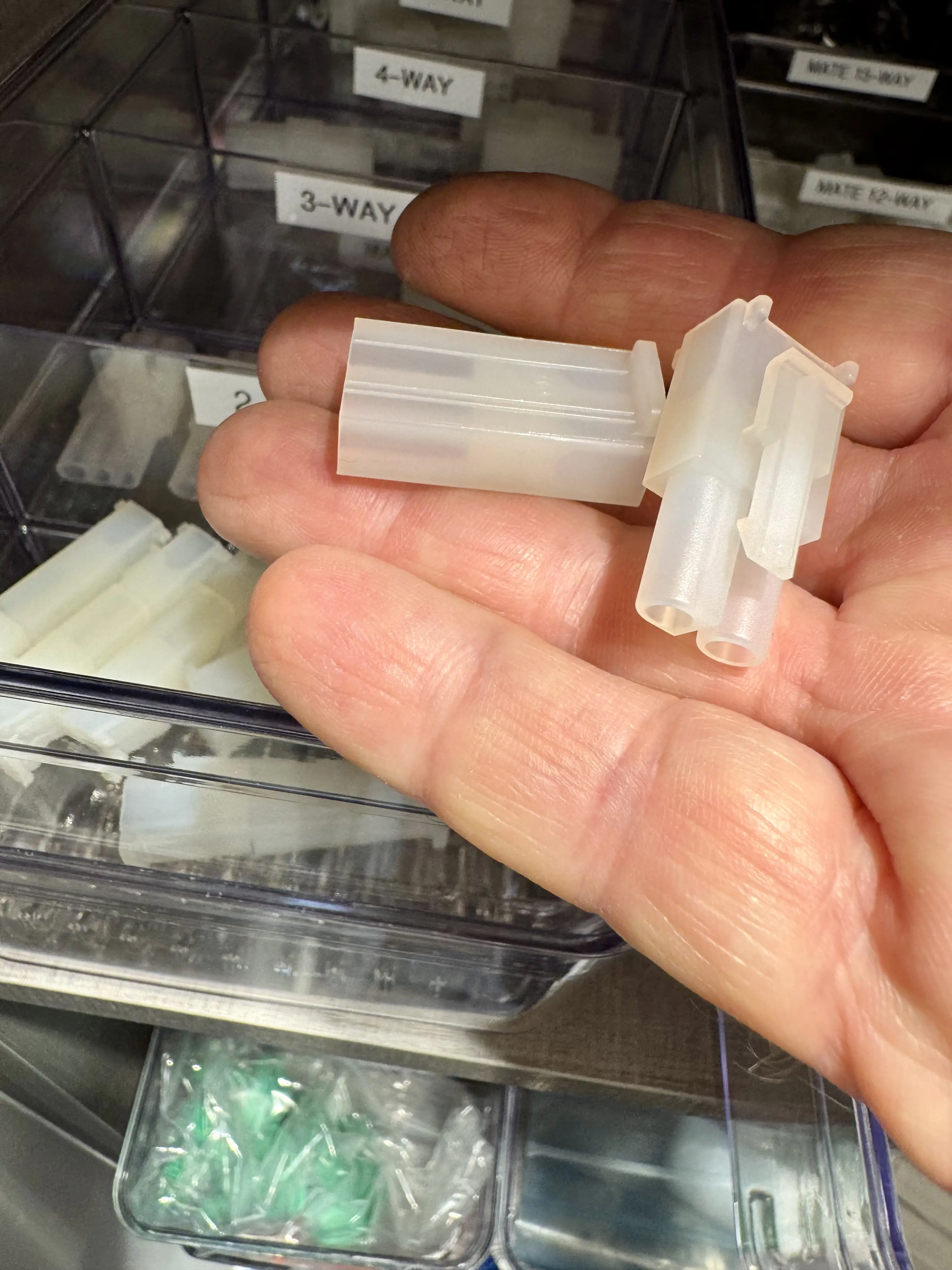

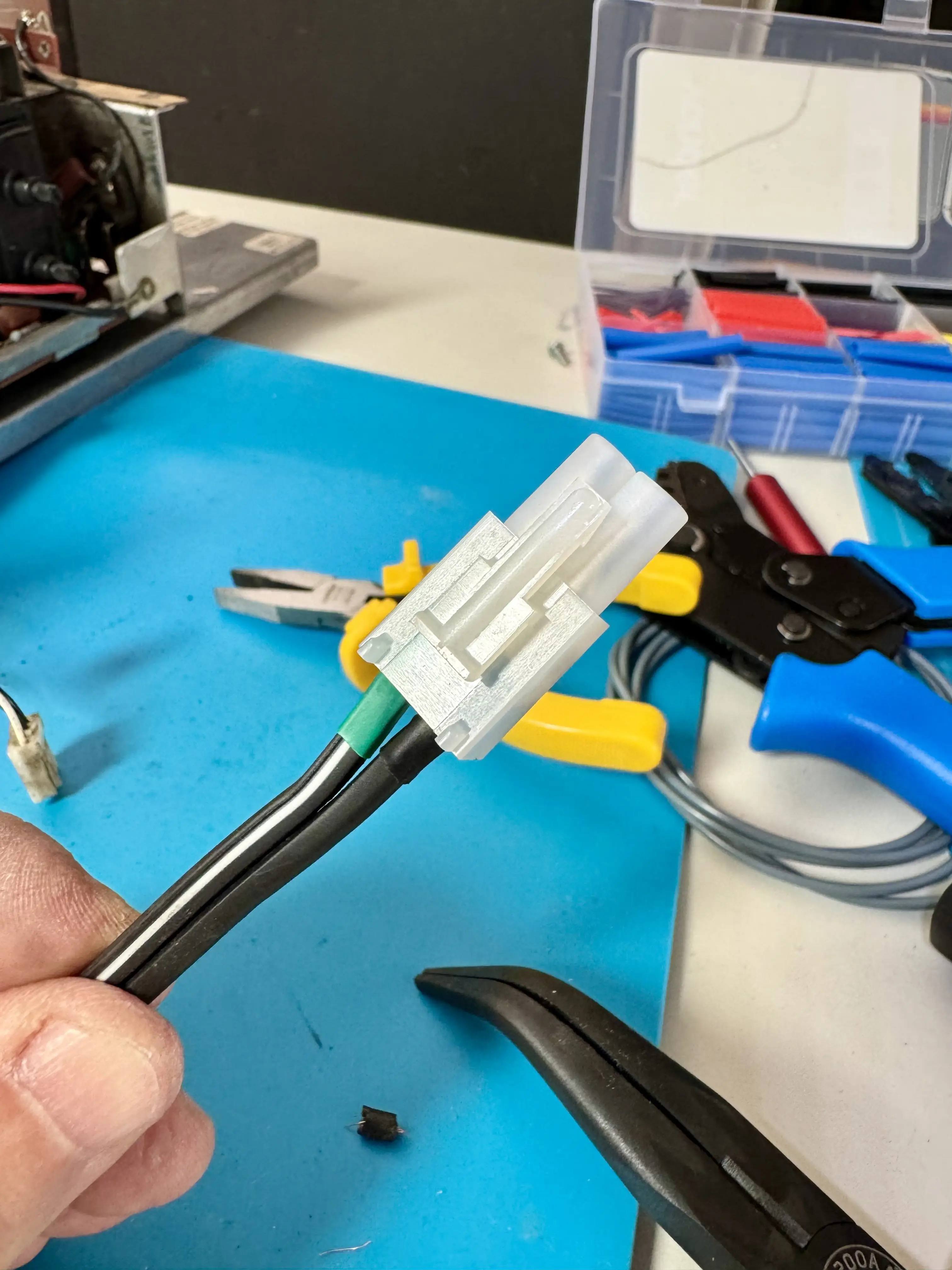

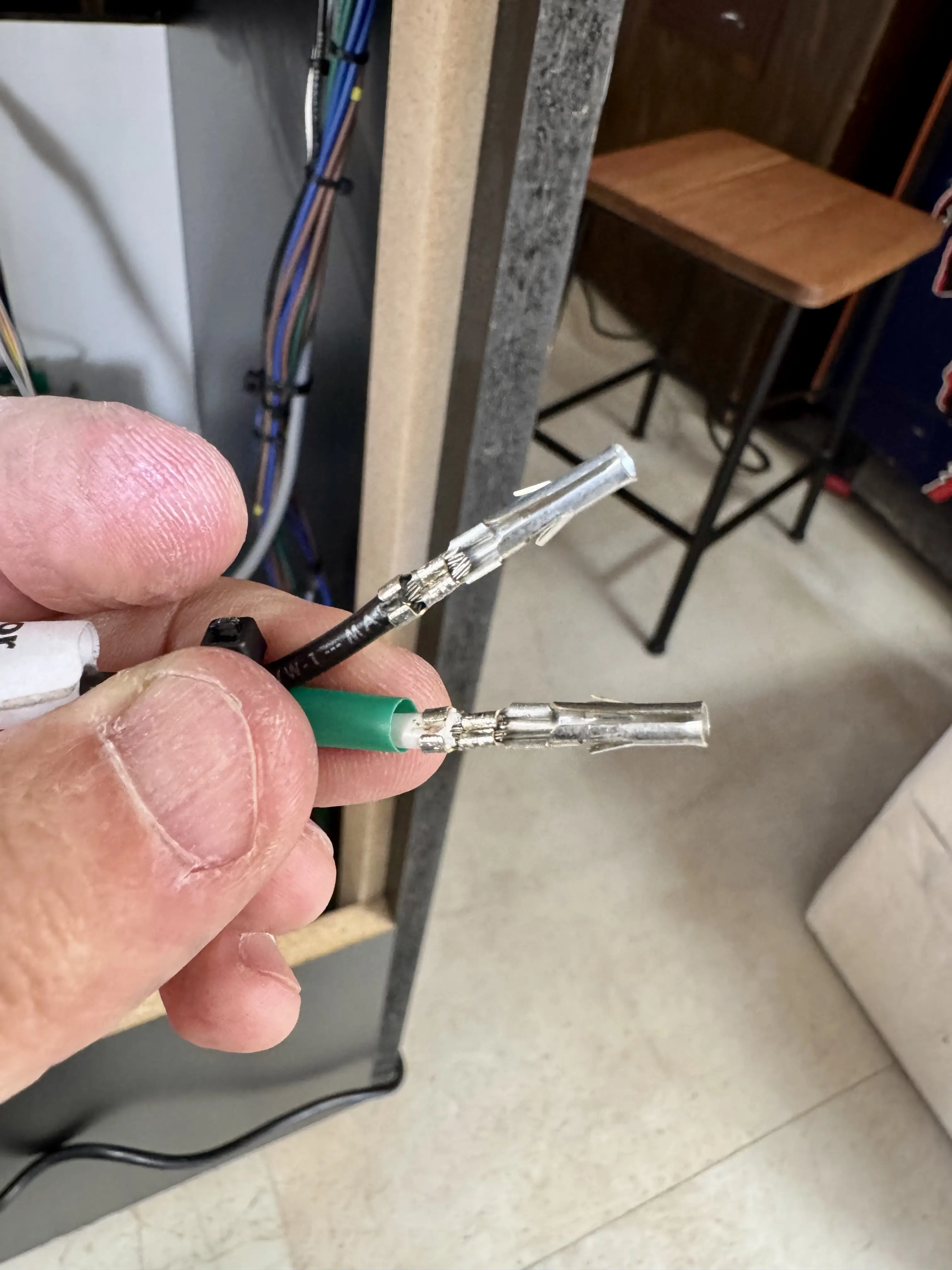

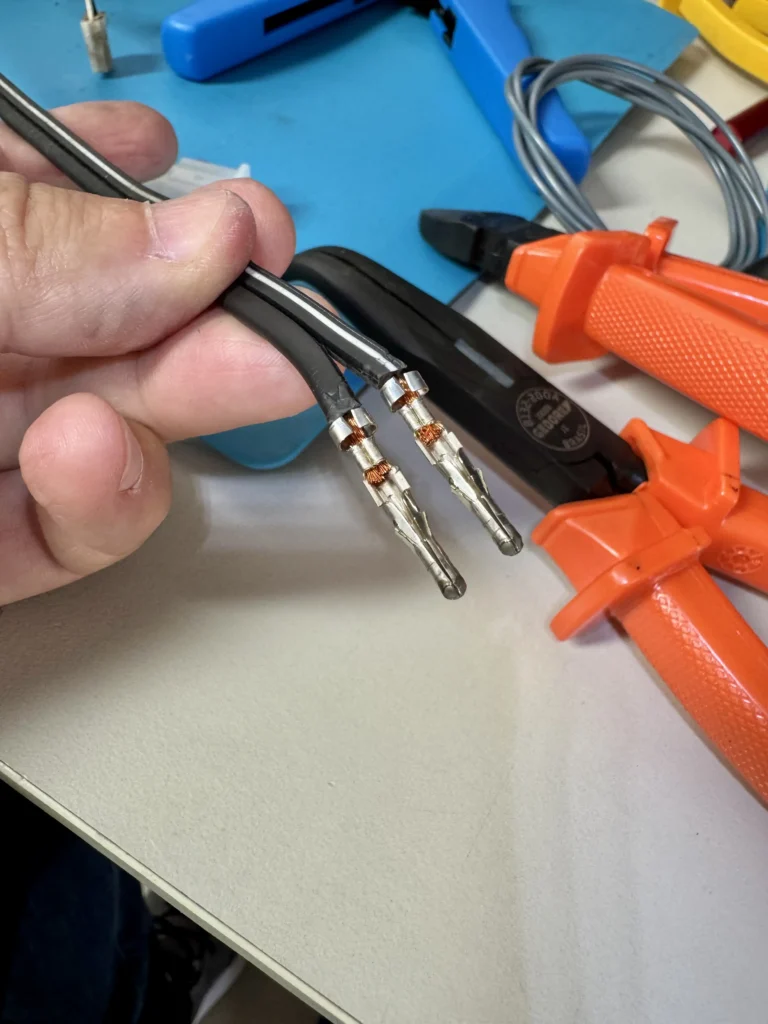

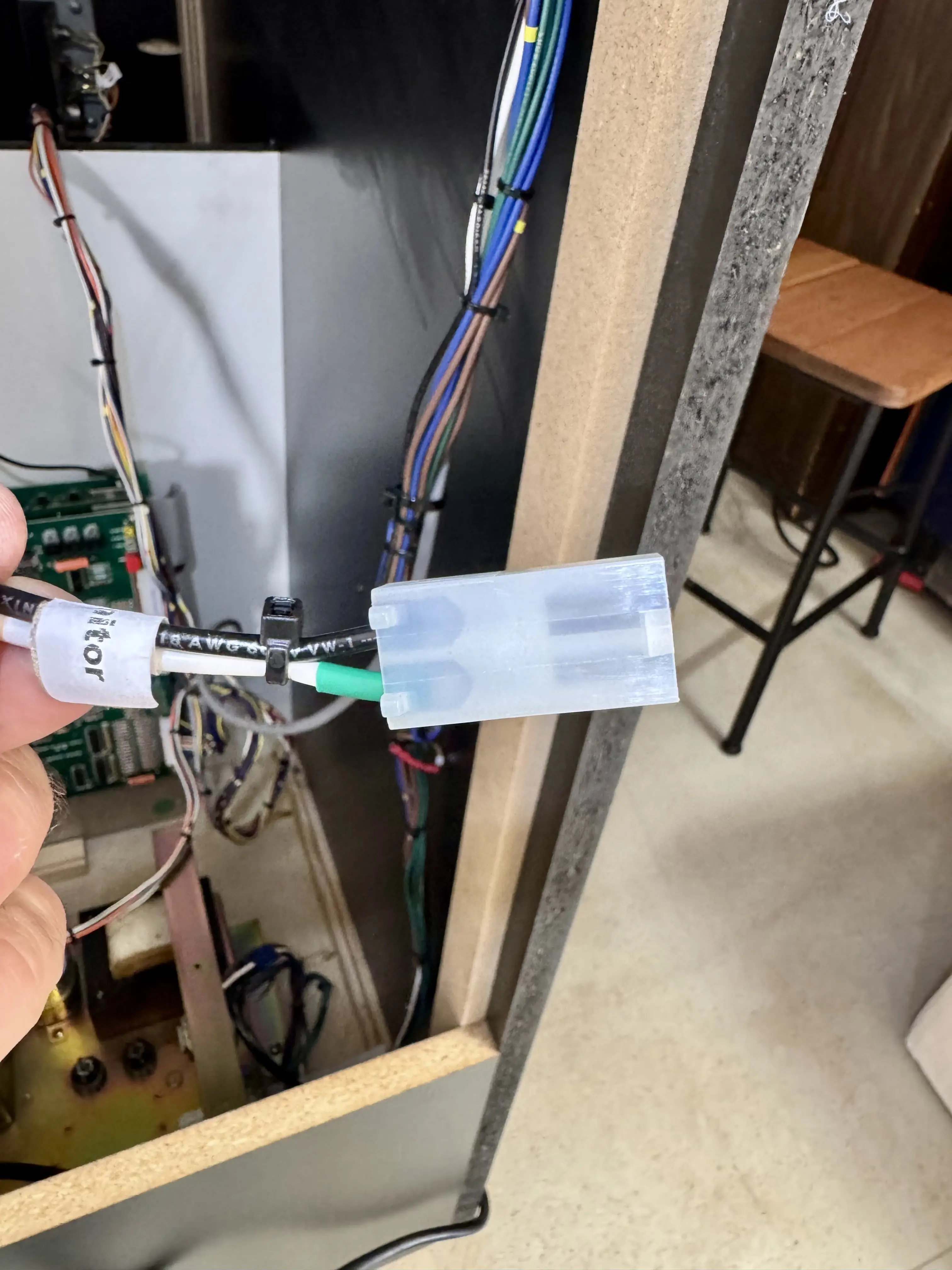

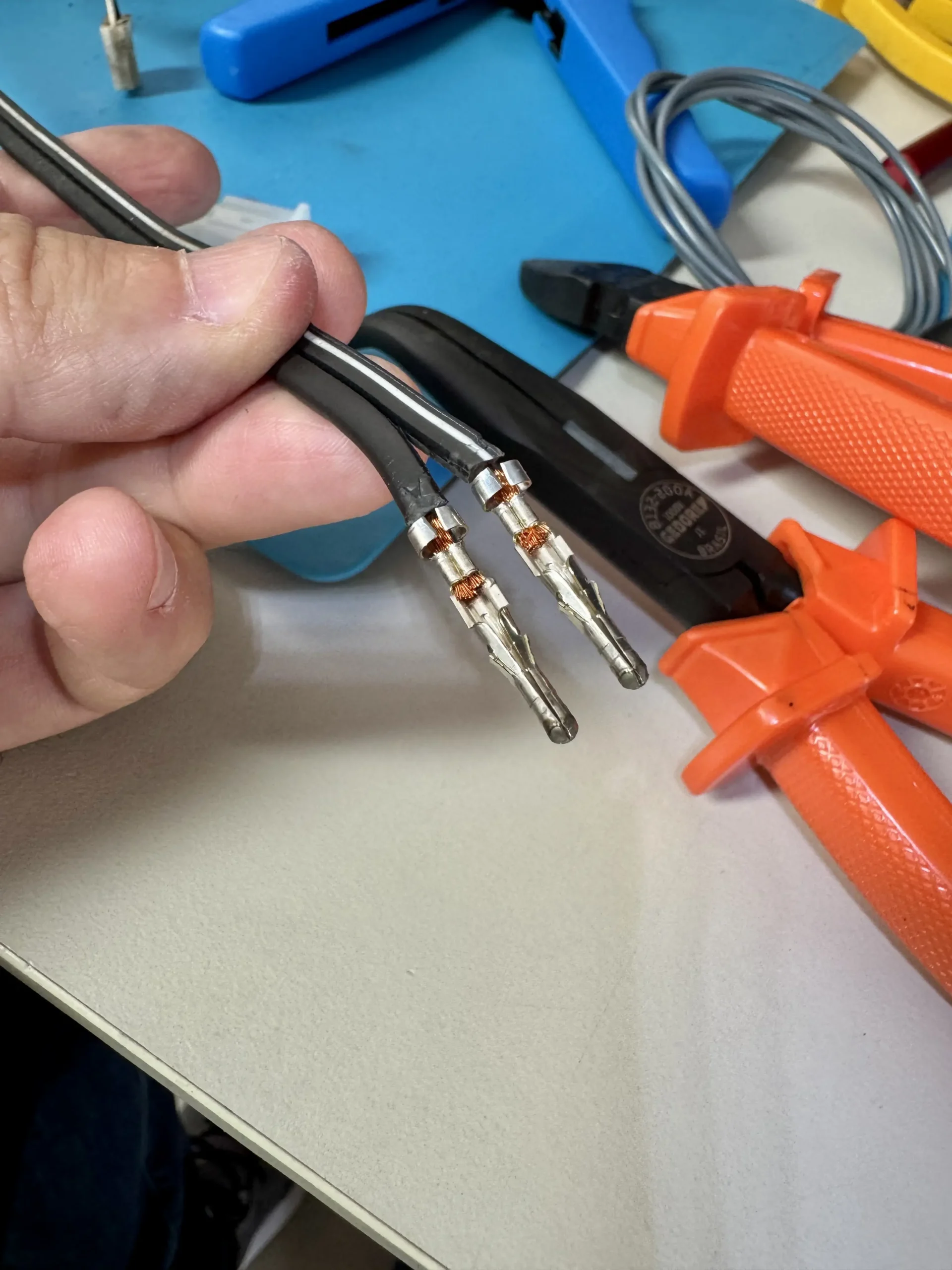

Também arrumei os conectores de alimentação que estavam com pares trocados, utilizando conectores originais Molex. Como eu iria utilizar 2 pares, fiz a marcação no primeiro deles com tubos termorretráteis na cor verde.

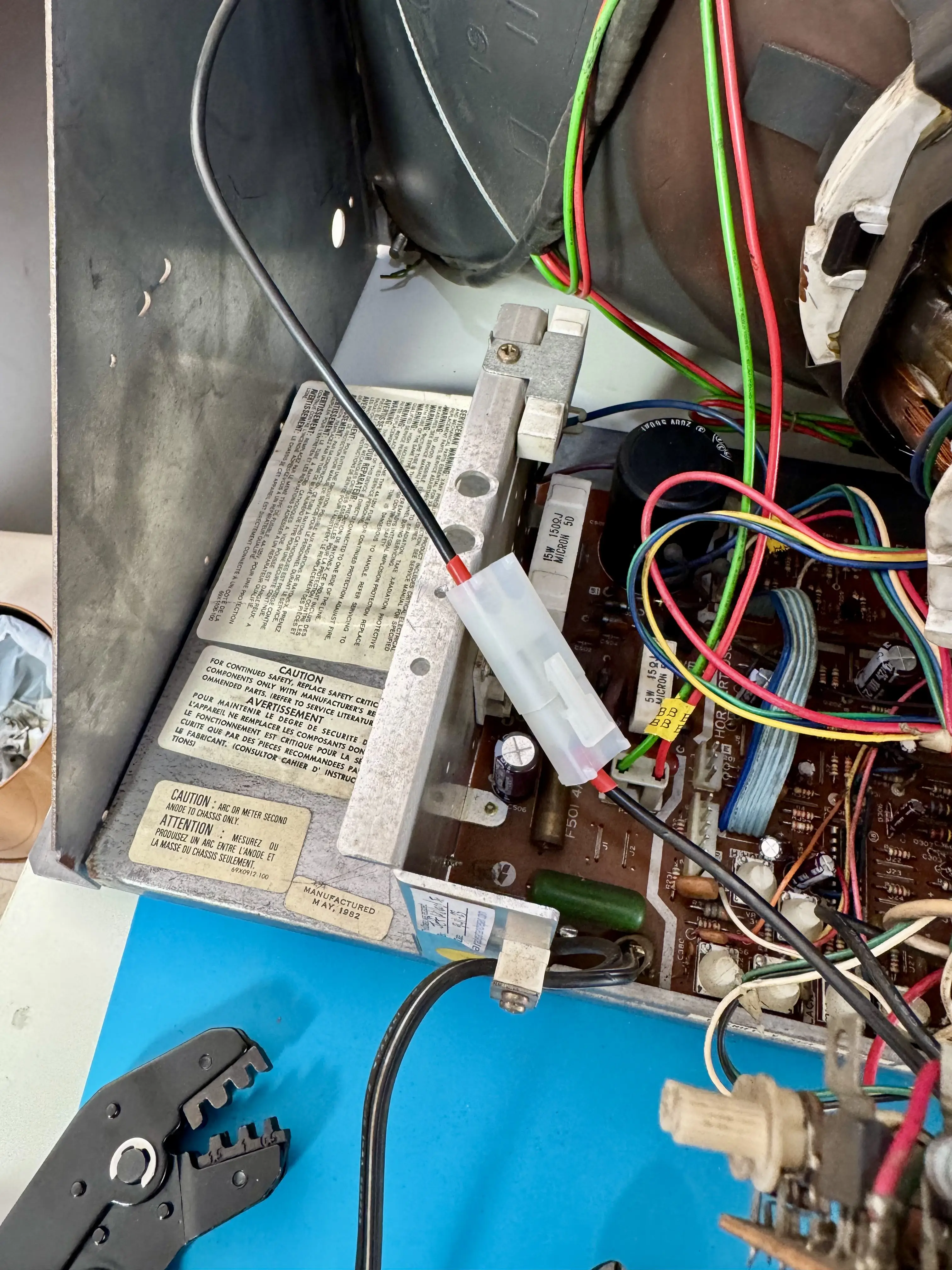

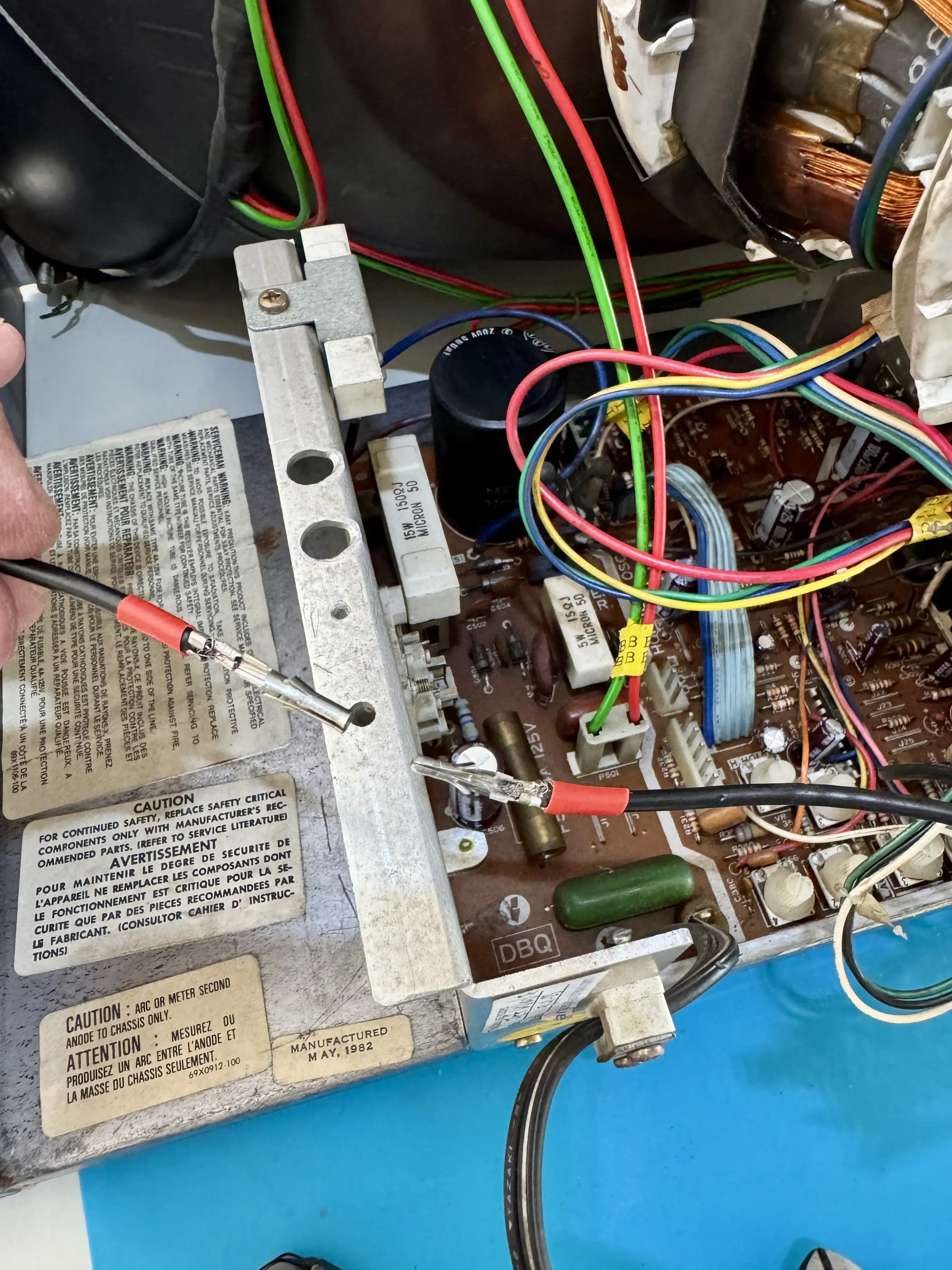

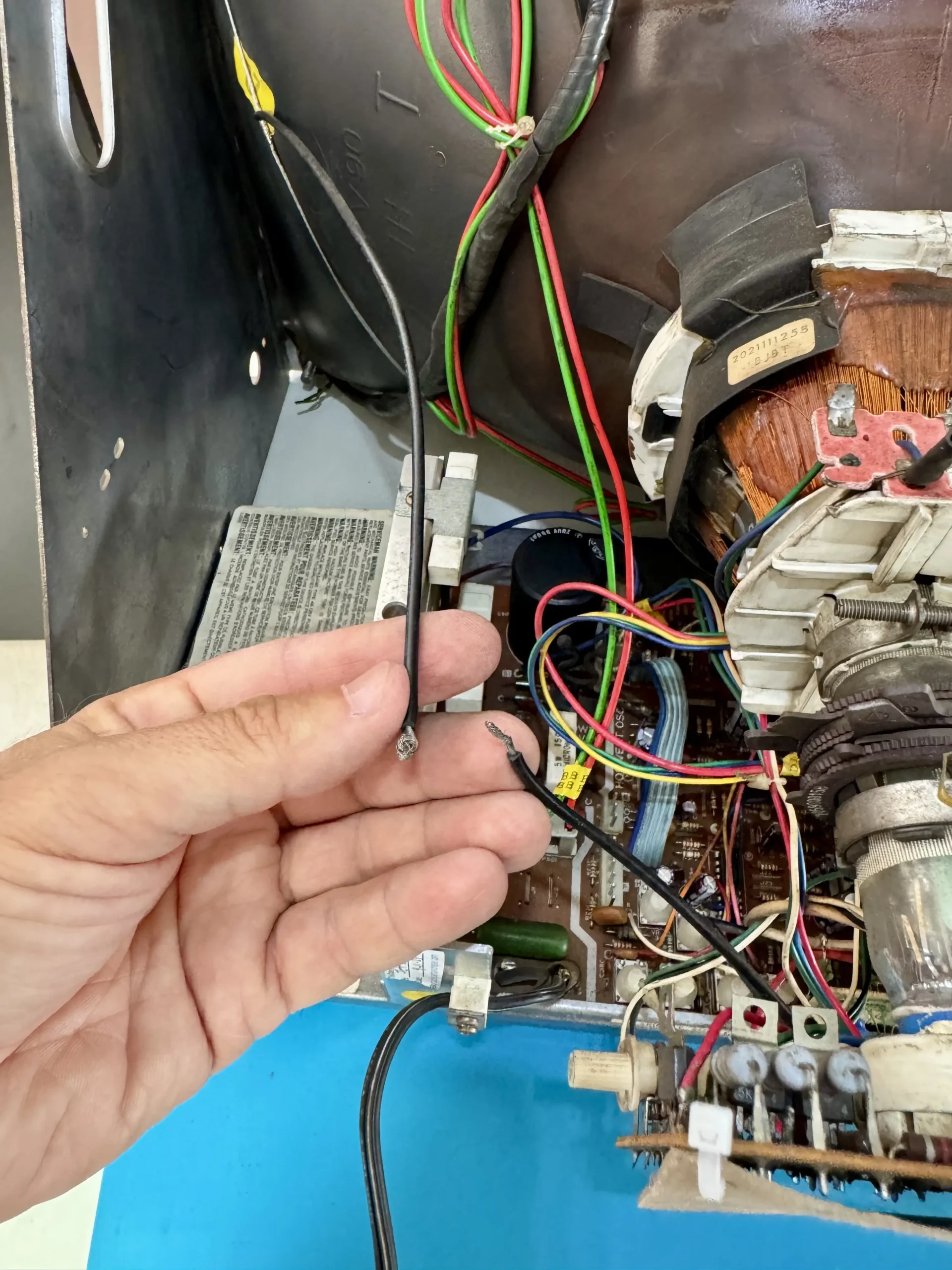

O segundo par de Molex foi utilizado neste cabo proveniente do tubo que estava com emenda simples, desta vez com termorretrátil vermelho.

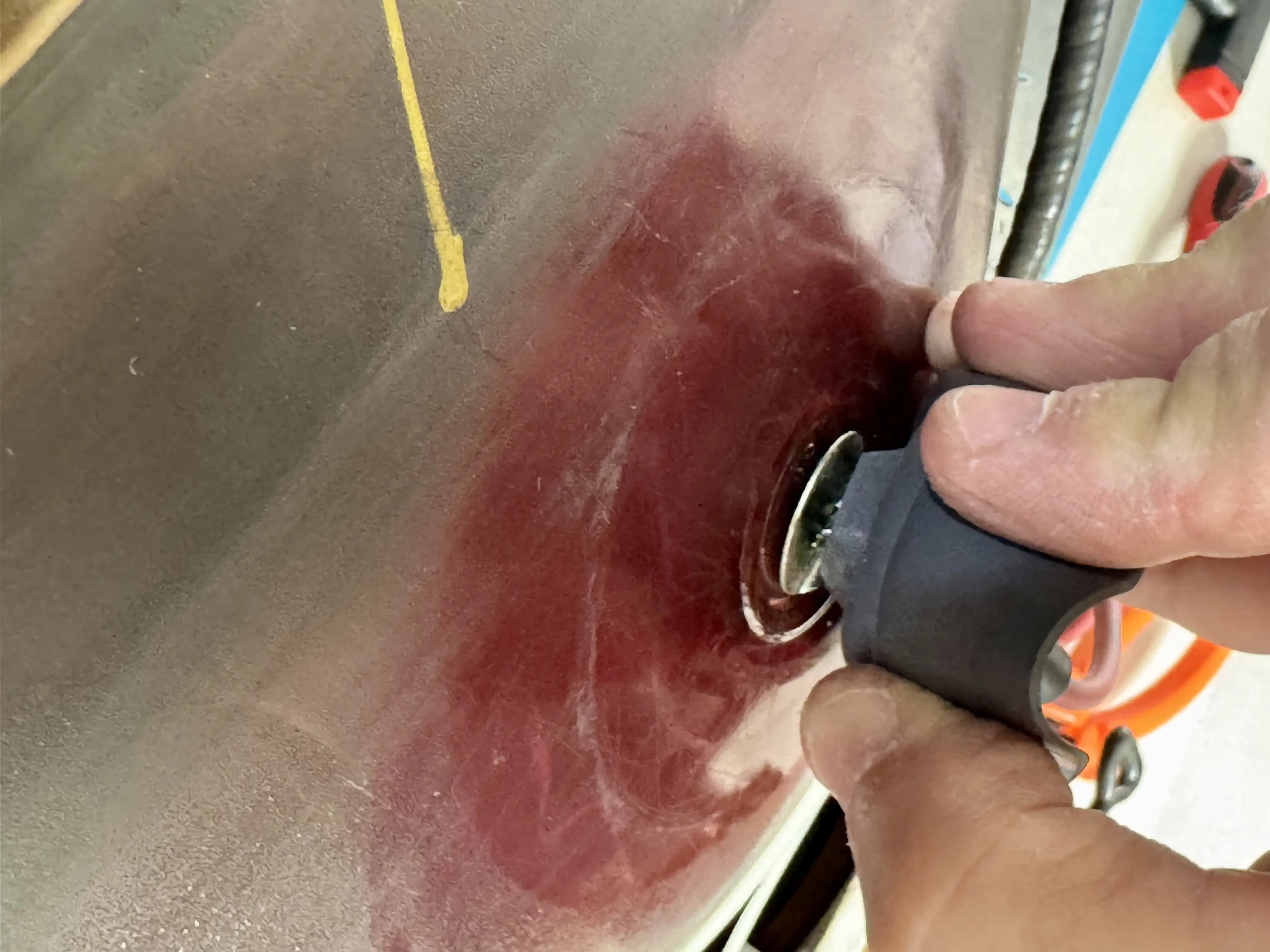

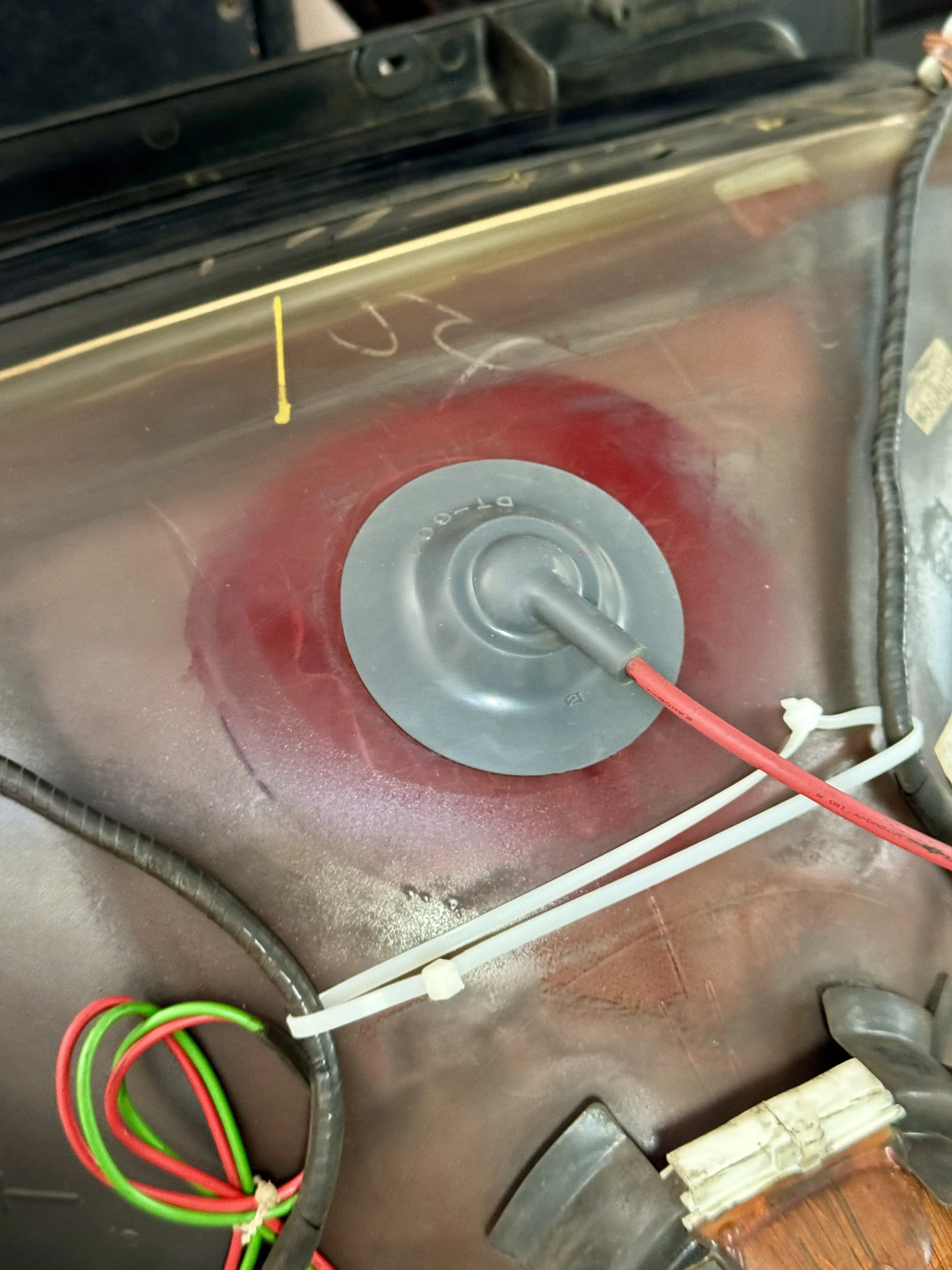

Reconectei o anodo do flyback e refiz a presilha com uma abraçadeira.

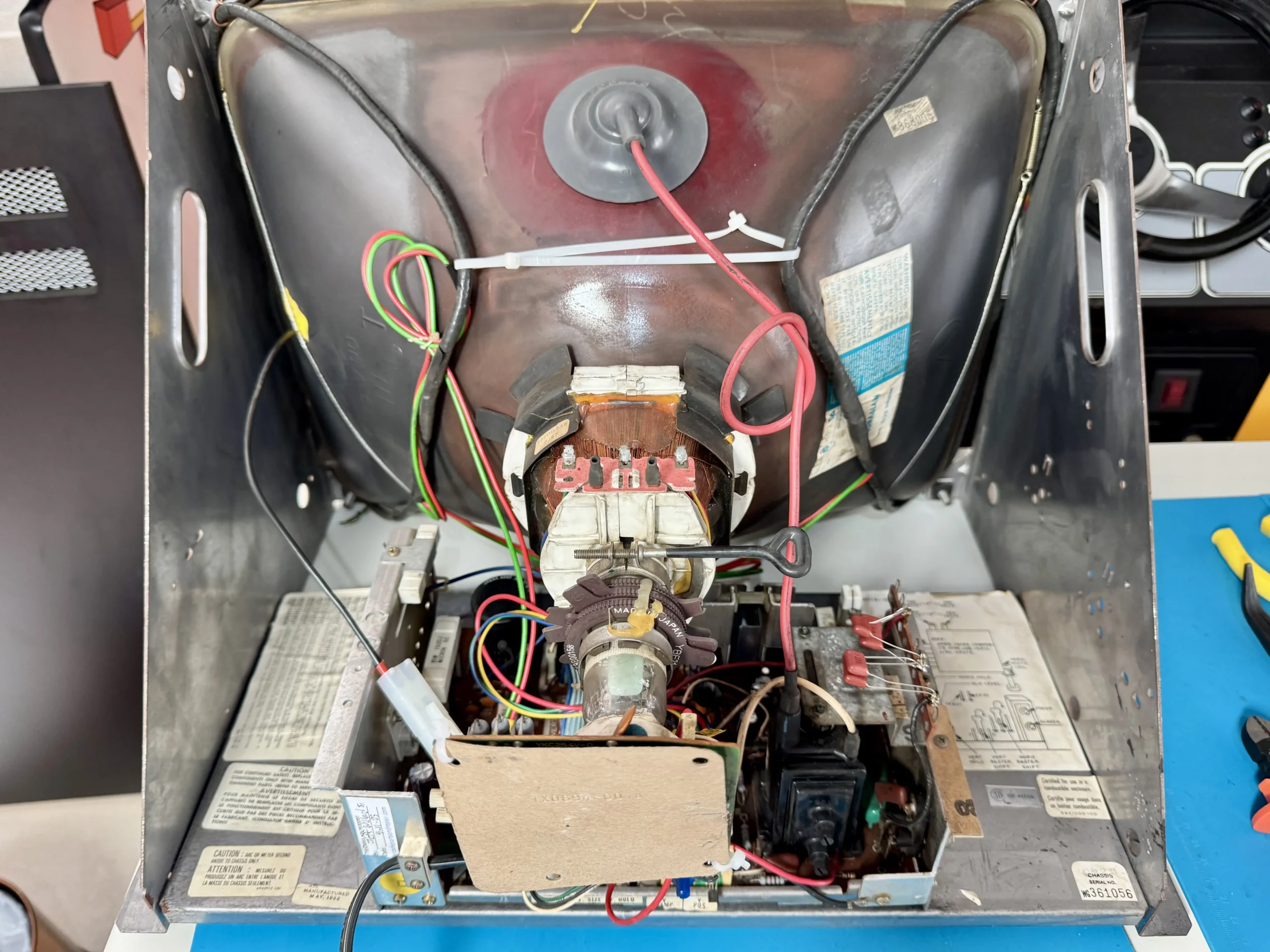

Este foi o resultado, depois de tudo limpo e reconectado – na medida do possível –, cabos devidamente identificados e plugs corretos, evitando assim qualquer problema de ligação.
O primeiro teste foi perfeito. O defeito que aparece na imagem é devido a um problema no MCR que será discutido mais adiante.

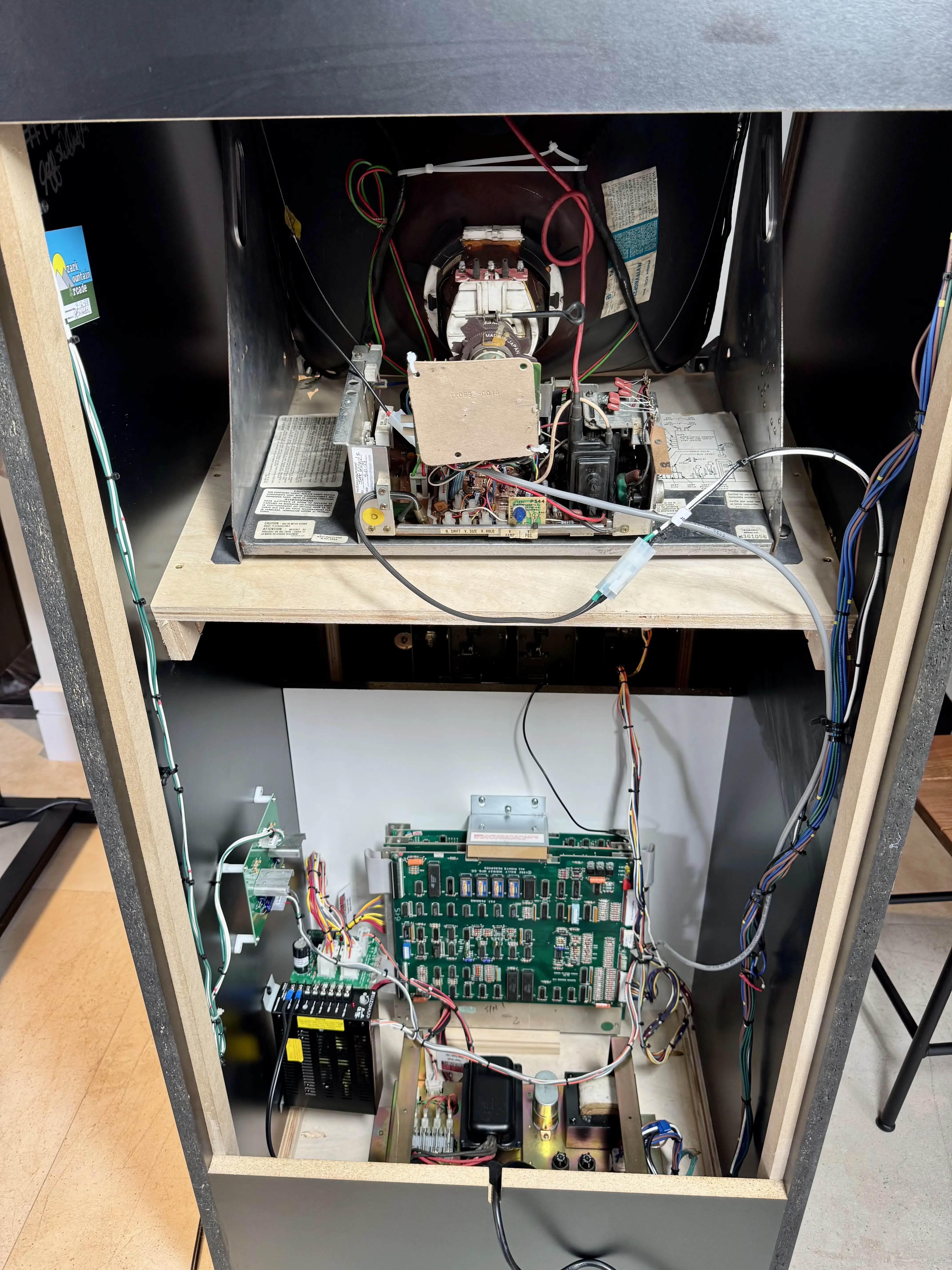

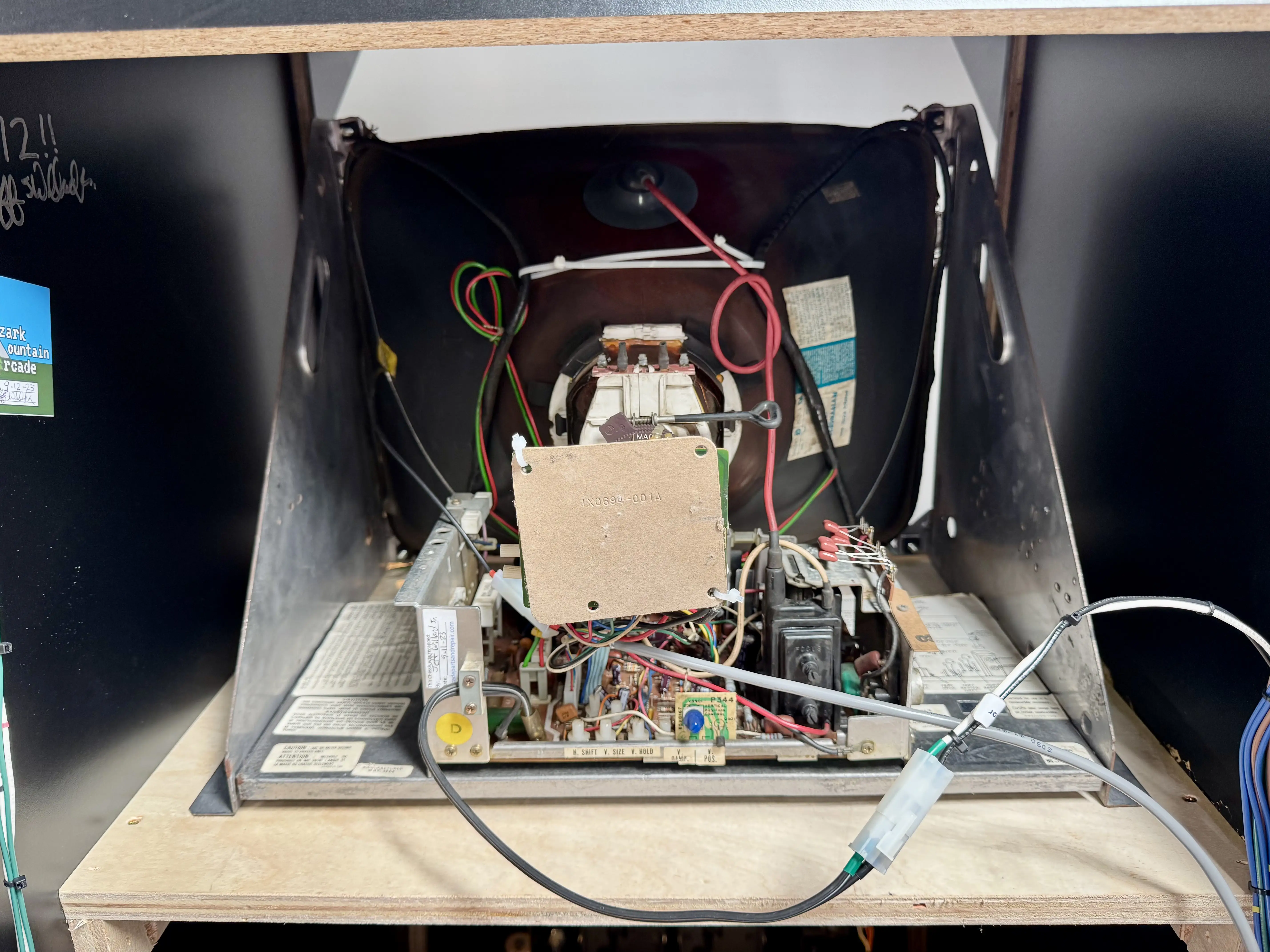

Monitor instalado, e o Tapper estava ficando com cara de arcade novamente.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Tapper – A Tentativa de Fazer um Arcade Game para Bebedores de Cerveja, 01 – O Último Gabinete de Jeff Willard Jr., 02 – Severamente Danificado no Transporte, 03 – O Desafio: Como Aperfeiçoar um Willard?, 04 – Gabinete Recuperado e Pronto para Montagem, 05 – Restauração do Complexo Conjunto de Força – Parte 1, 06 – Restauração do Complexo Conjunto de Força – Parte 2, 07 – Restauração do Complexo Conjunto de Força – Parte 3 e 08 – Montagem do Gabinete – Parte 1 – Força e Chicote.
O próximo post é o 10 – Montagem do Gabinete – Parte 3 – Upgrades no Willard.
