Inca #13: Primeiros Testes com os Boardsets
Nos posts anteriores desta série, eu conto sobre a longa jornada de reparo dos boardsets do gabinete de arcade Inca, bem como a chegada dos boardsets ao Brasil, além do processo também muito extenuante de testes e reparos no monitor Motorola XM-501.
Abaixo, documento os primeiros testes realizados com ambos os boardsets. Tudo isso ocorreu em paralelo ao conserto do monitor do Inca; por esse motivo, em boa parte do tempo, tive que usar o monitor do Mirco Challenge, que é idêntico.
Primeiros Testes com o Boardset 1
O primeiro teste com o Boardset 1, ou seja, o original do meu gabinete Inca, foi frustrante – só obtive tela branca.

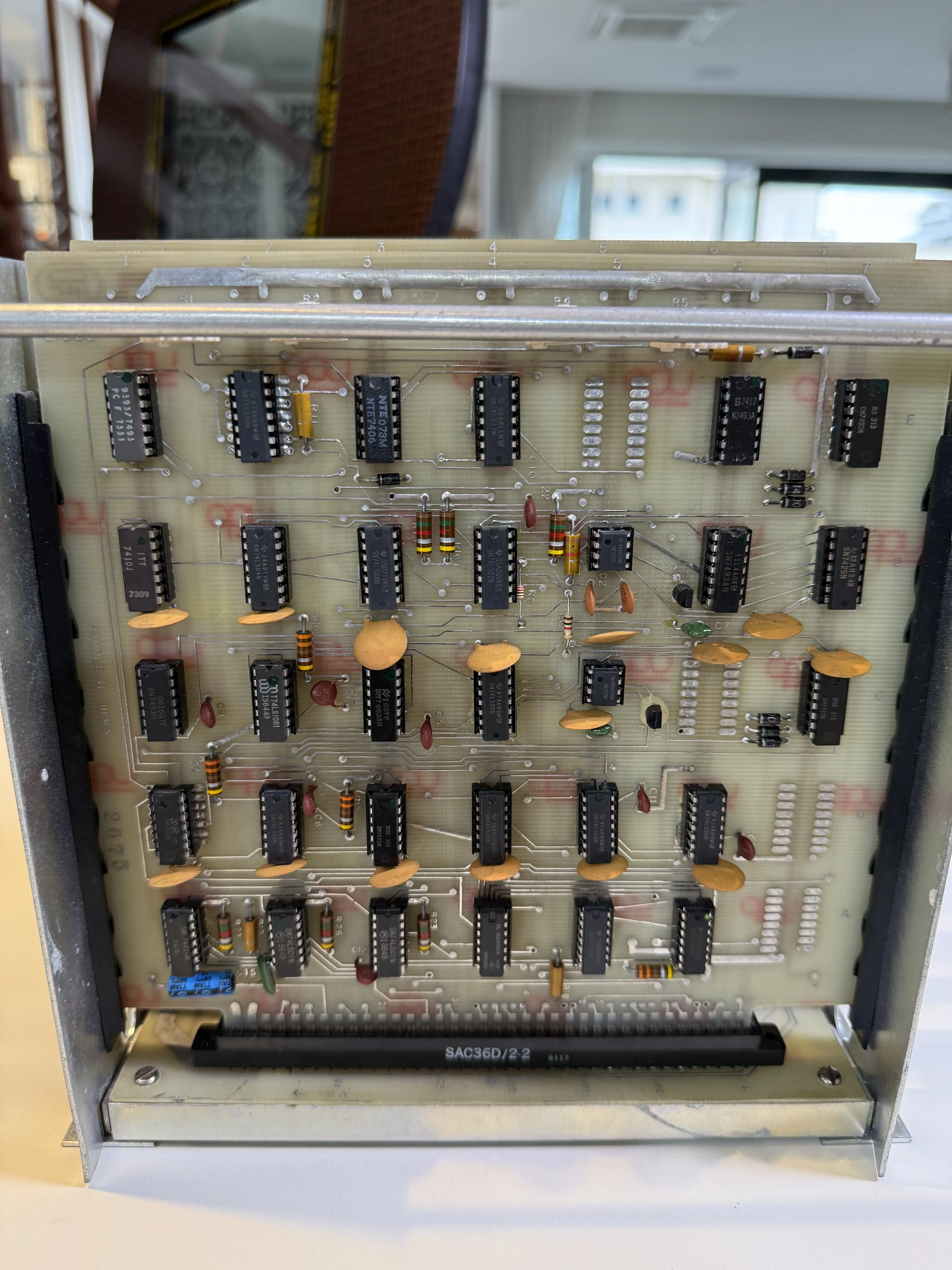

Eu havia cometido um erro muito básico, que o Mike Kessler me apontou na hora – com o transporte internacional, as baby boards haviam pulado para fora do encaixe. Nesta foto, é possível perceber claramente como a 6ª placa está levantada e fora do bus:

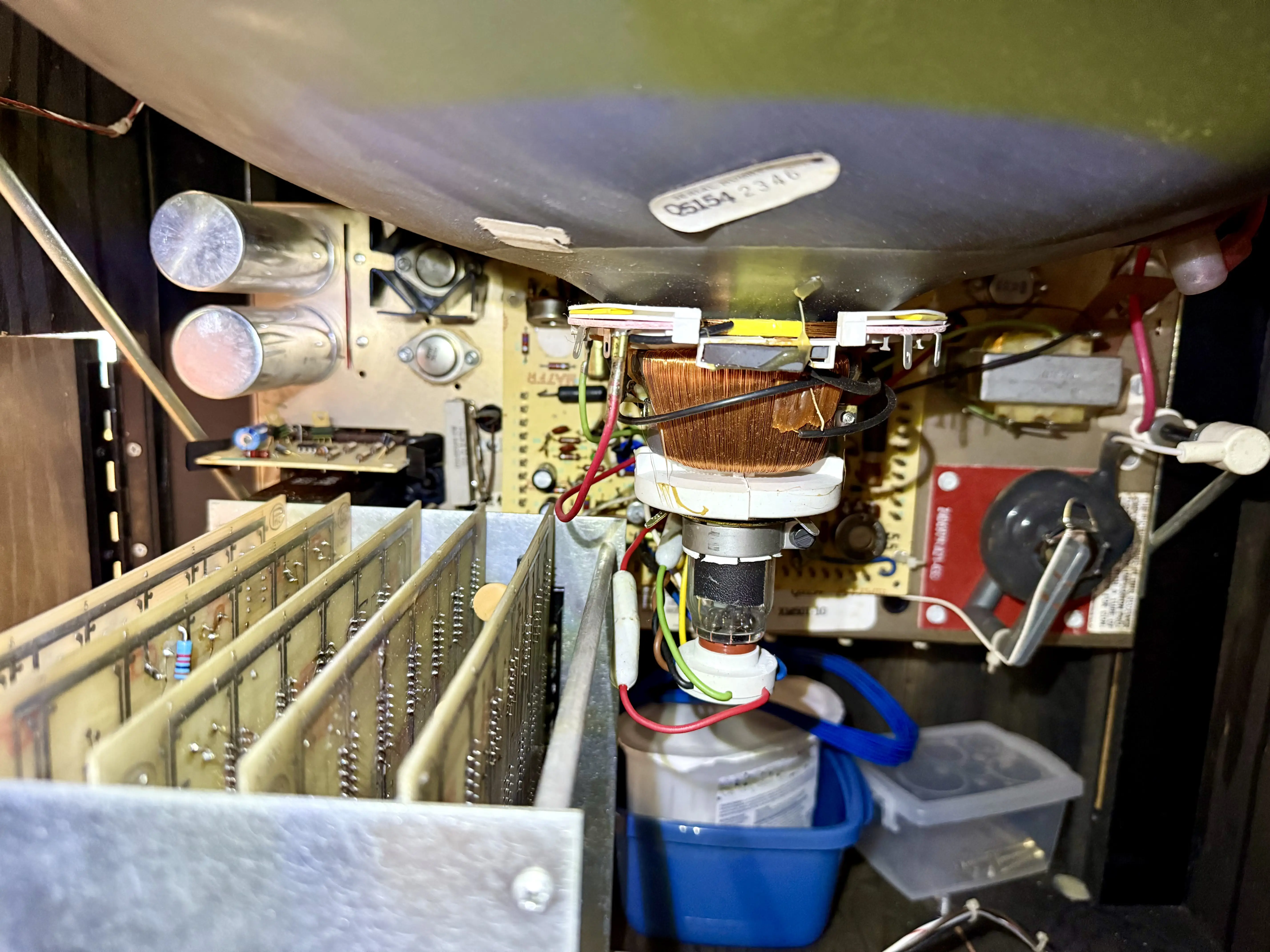

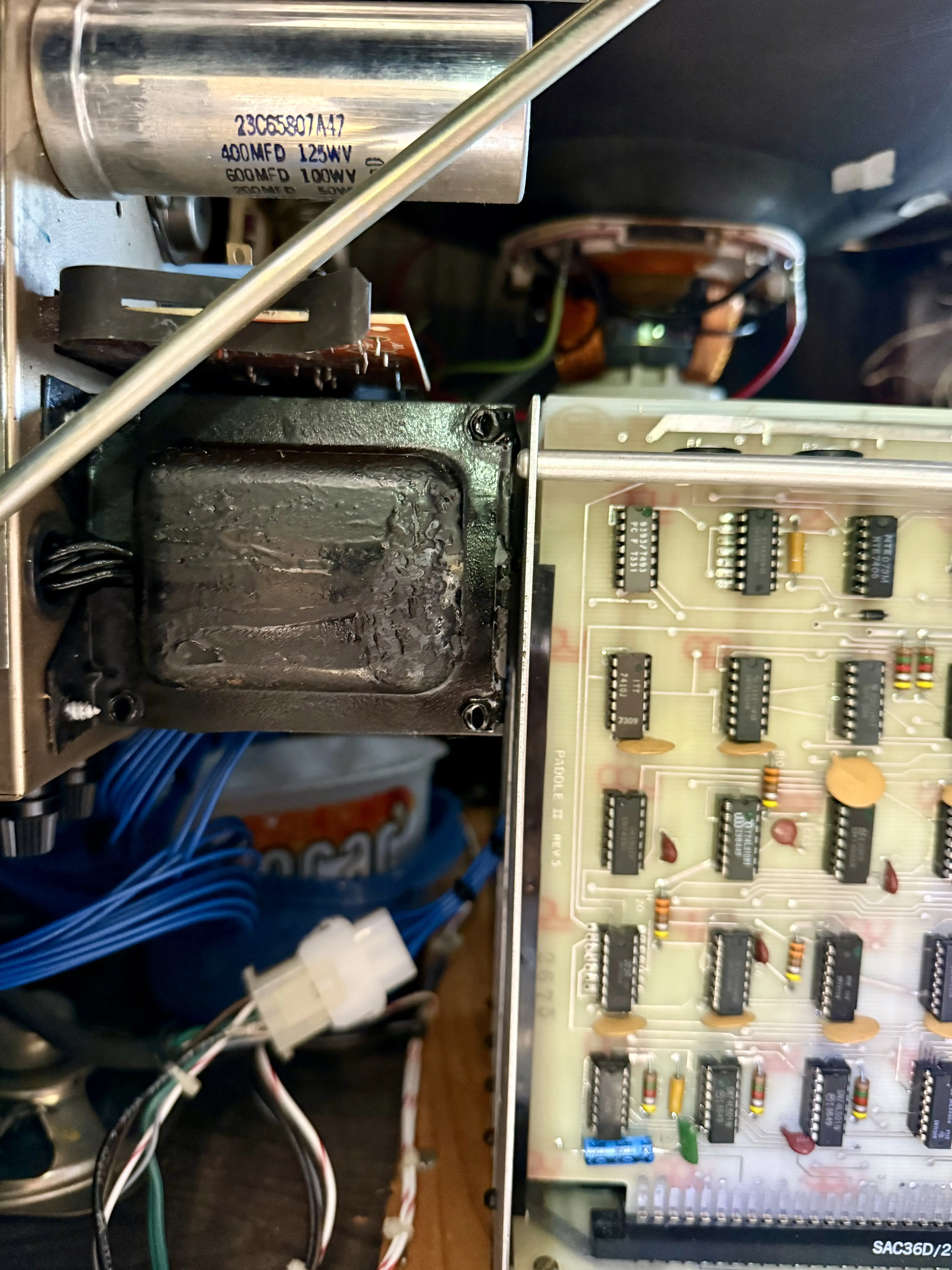

Aliás, como uma importante observação que já mencionei outras vezes, o espaço no interior do gabinete do Inca é extremamente reduzido. Nestas duas fotos, é possível perceber, na vista pela porta de serviço, como a fonte transformadora do monitor quase encosta no boardset, enquanto, na vista da coin door, nota-se a incômoda distância entre o pescoço (parte mais sensível do monitor) e o conjunto de placas.

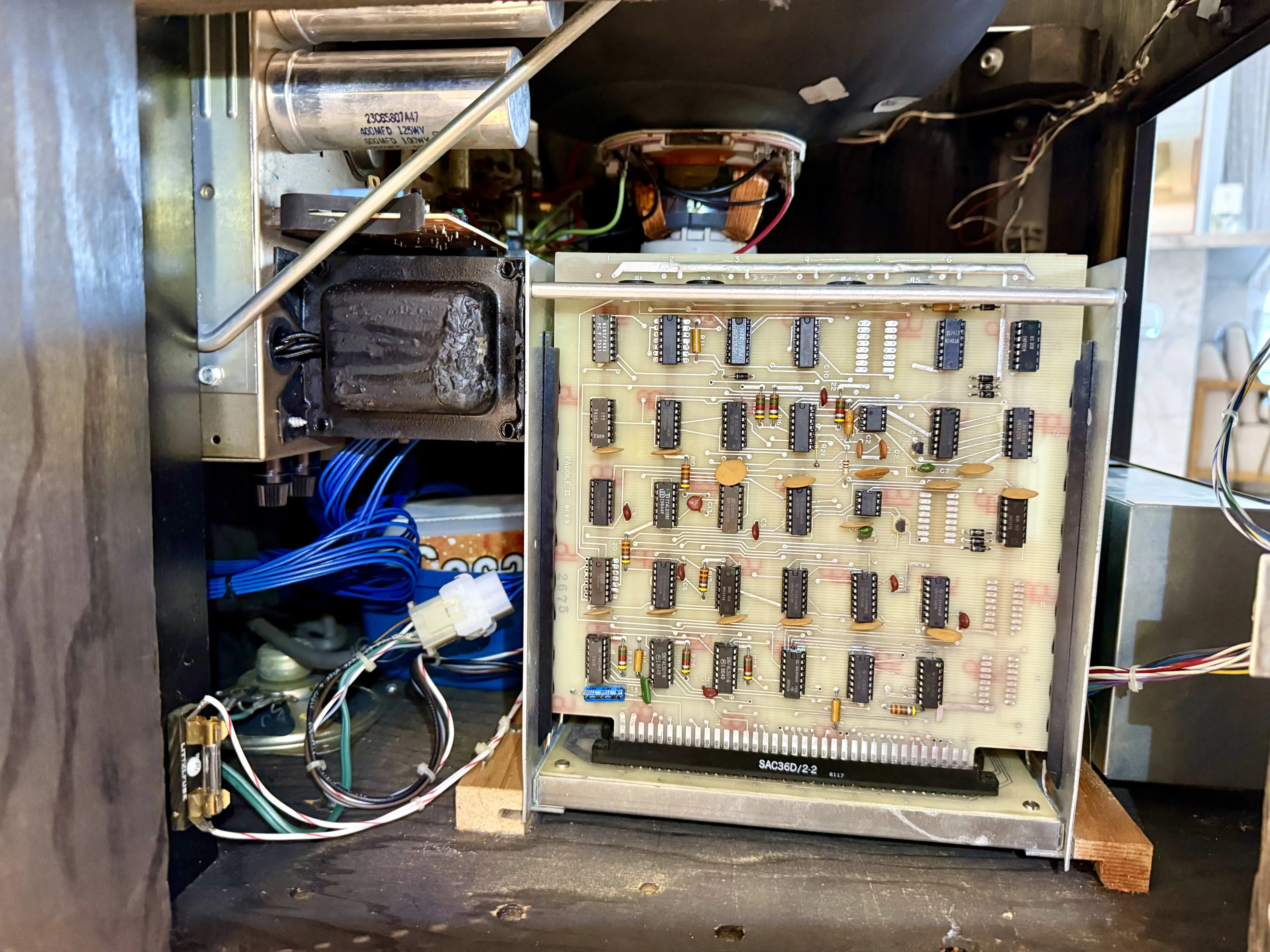

Eu fiz, portanto, o reseat das placas no boardset (não confundir com reset). Esse é o nome técnico do processo de retirar e reencaixar todas as placas, e isso se aplica também a conectores. Em comparação, é possível perceber claramente a diferença no encaixe do bus:
O resultado se deu conforme esperado, e o boardset funcionou:

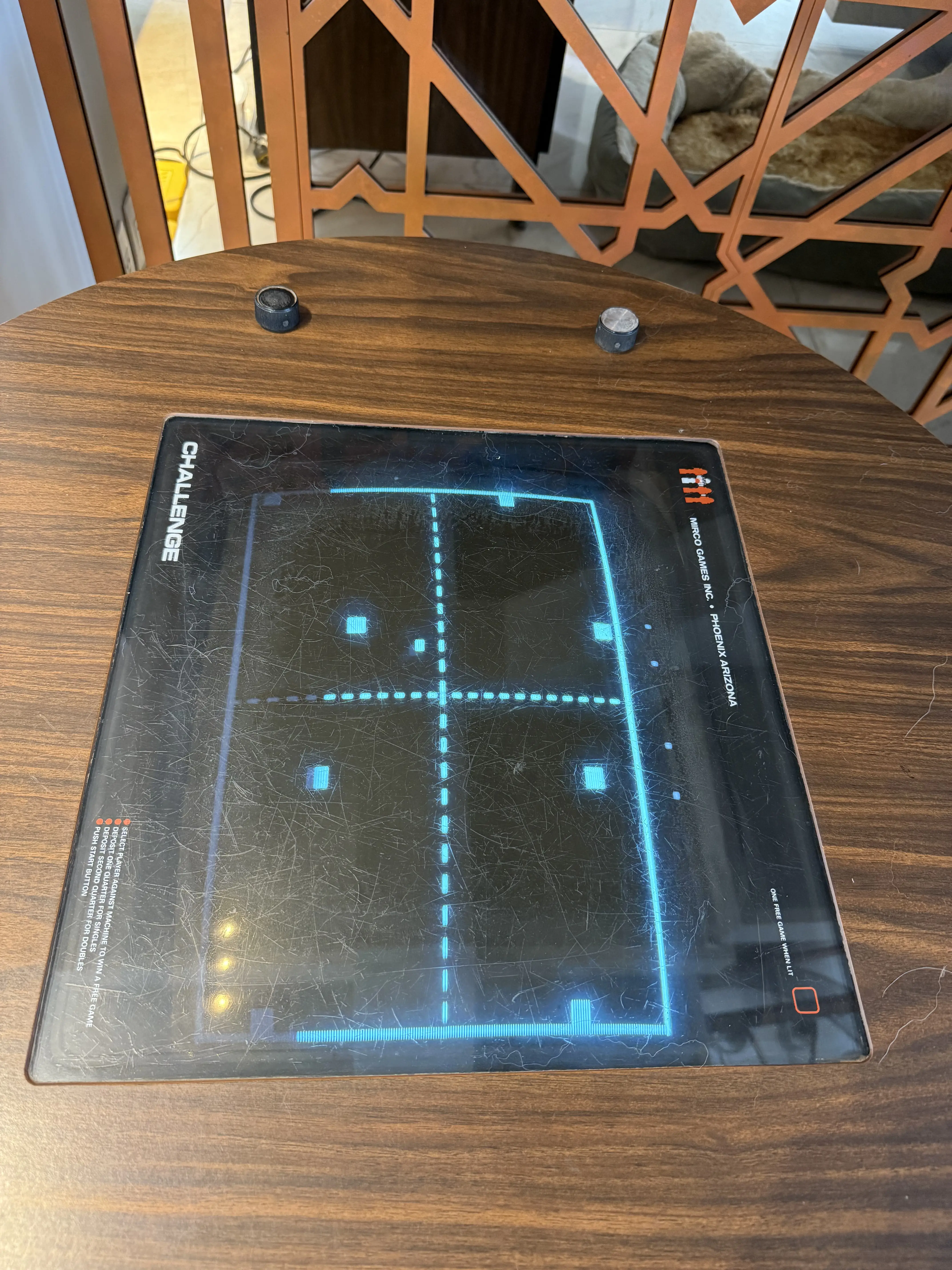

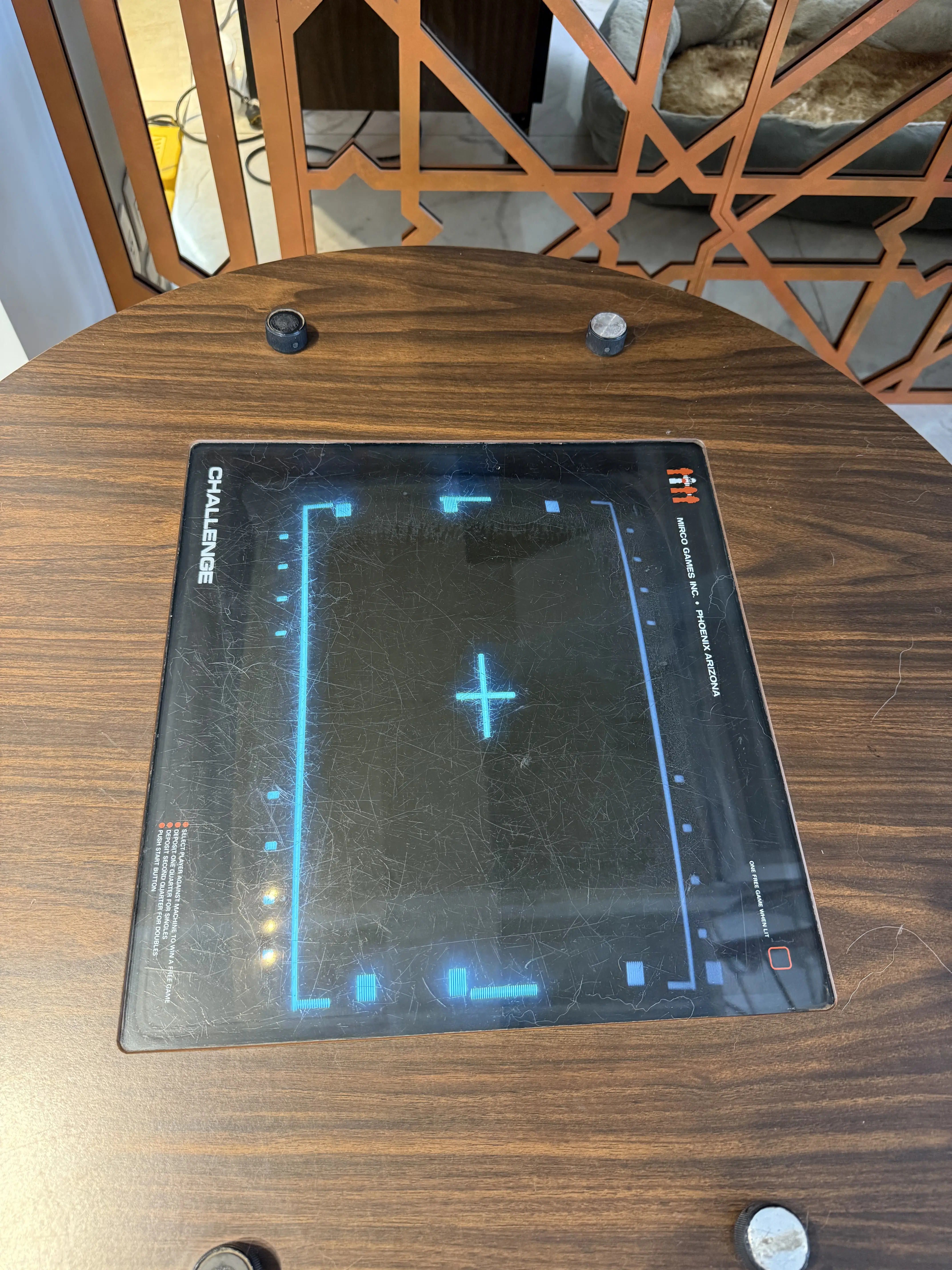

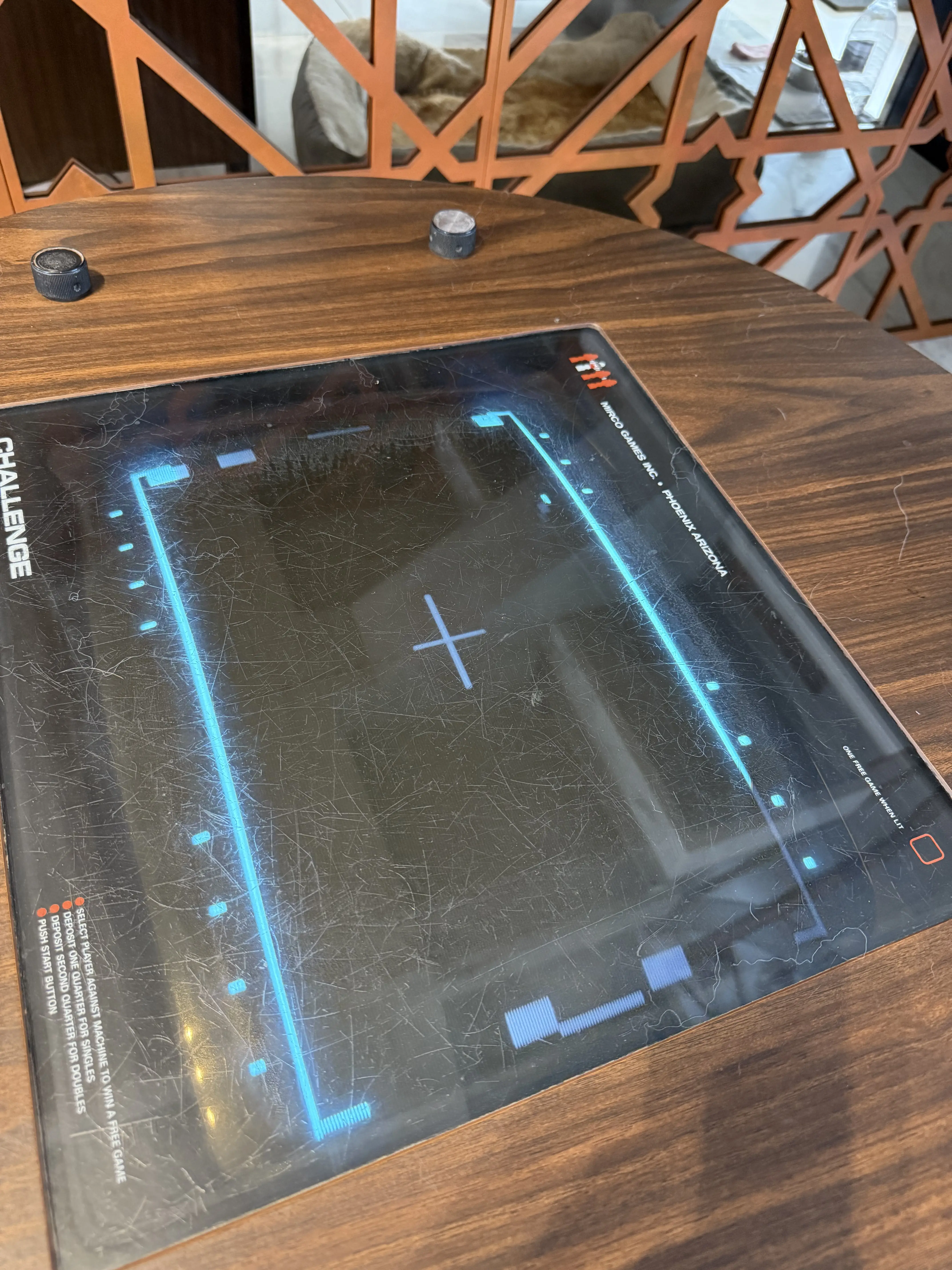

Ambos os jogos, em suas telas de entrada, pareciam funcionar perfeitamente, porém é possível perceber que todos os paddles estão reduzidos em tamanho, se aproximando de um aspecto quadrado em vez do esperado retangular (eu viria a descobrir o motivo posteriormente).
Primeiros Testes com o Boardset 2

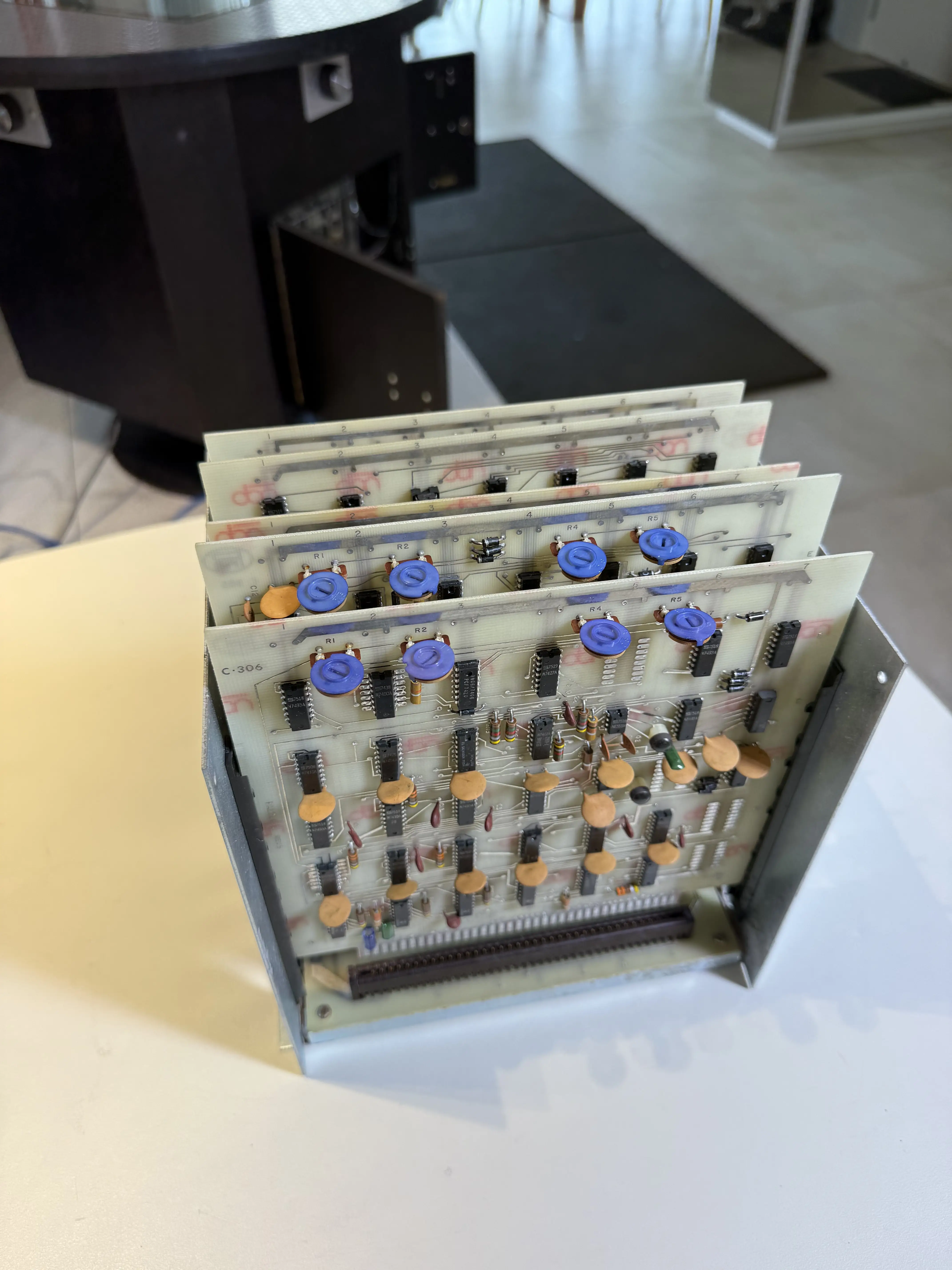

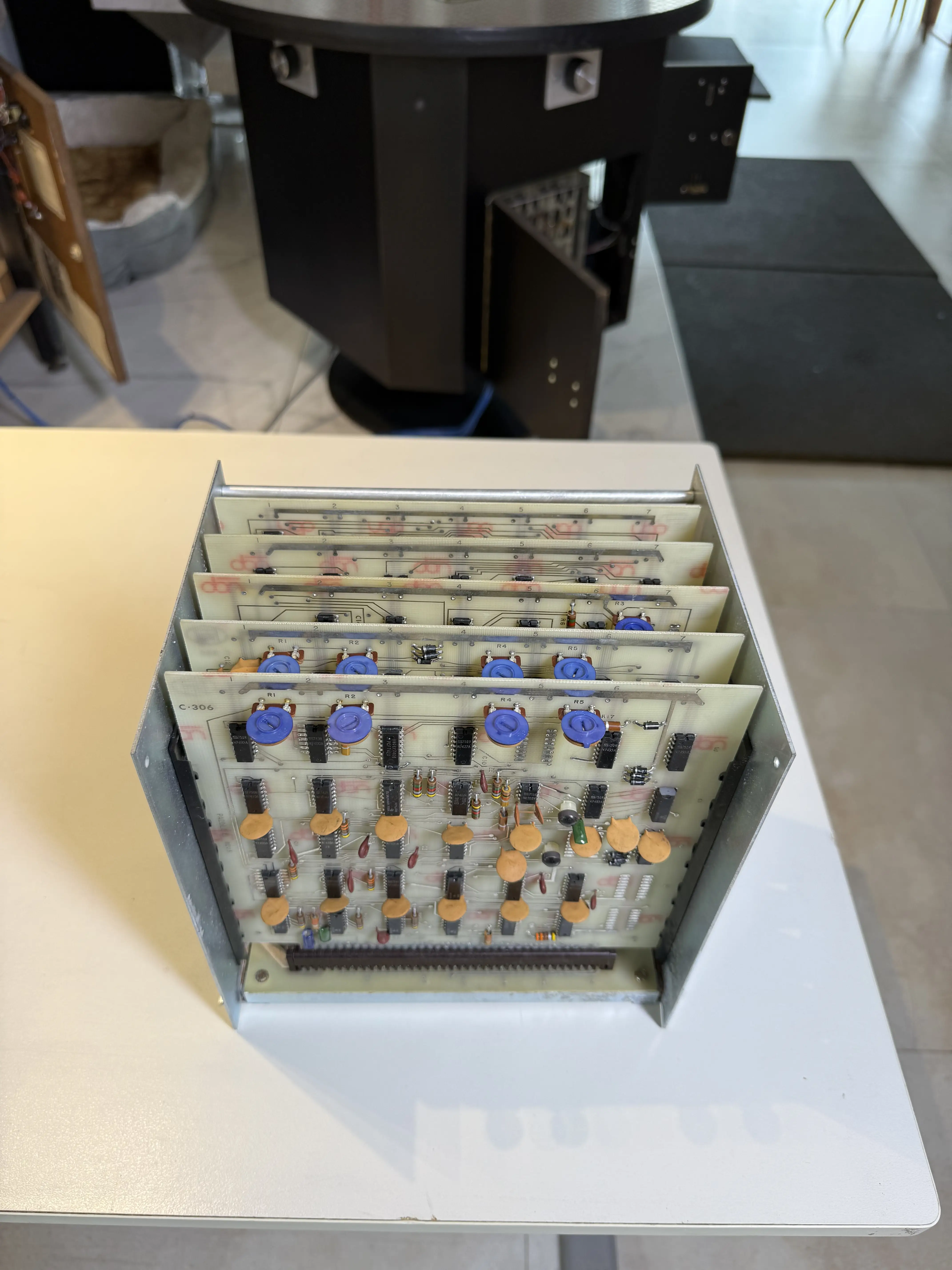

Antes de testar o Boardset 2 sobressalente, que adquiri depois, realizei o procedimento de reseat, como é possível ver através das fotos e dos vídeos a seguir.
O procedimento para a troca dos boardsets é bastante simples, uma vez que se tenha o acesso à porta de serviço do Inca:

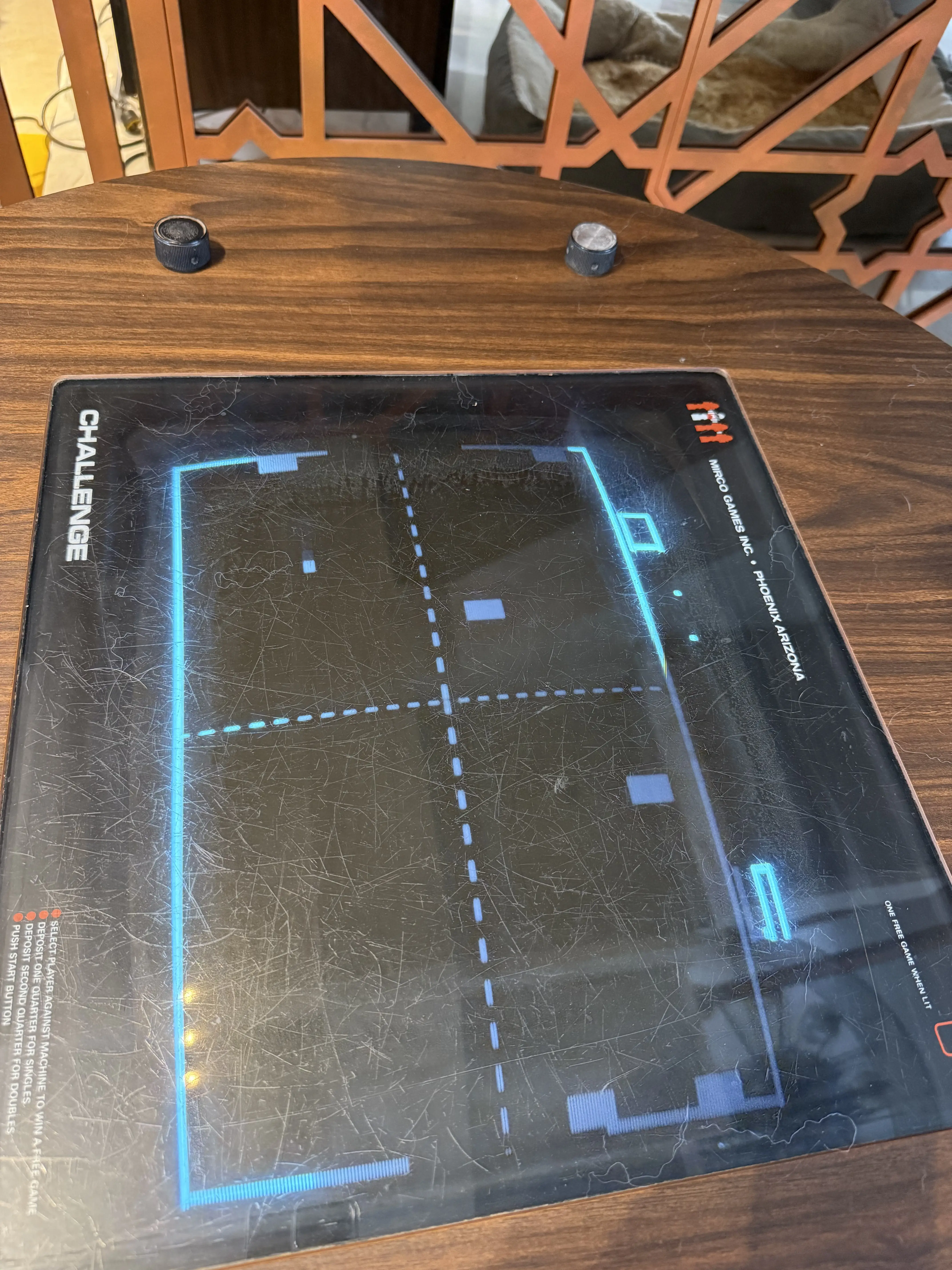

Como é possível perceber, no Boardset 2 os paddles se apresentaram retangulares, do tamanho esperado:
Este post é parte de uma série. Os capítulos anteriores são: Inca ou Inca Boss – A História do Único Exemplar do Arcade no Mundo, Boss e Blue Line – Os Arcade Games do Inca, A Complexa Eletrônica do Inca, da PMC, 01 – Um Arcade Game NOVO Guardado por 50 Anos, 02 – Importação do Gabinete sem a Parte Lógica, 03 – Limpeza: Voltando ao Estado de Novo, 04 – Monitor: Novo, mas Precisando de Reparos, 05 – A Longa Jornada de Reparo dos Boardsets, 06 – Um Segundo Gabinete de Inca?, 07 – Chegada dos Boardsets ao Brasil, 08 – Coin Box: Nova Zincagem, 09 – A Longa Sequência de Reparos do Monitor XM-501 – Parte 1, 10 – A Longa Sequência de Reparos do Monitor XM-501 – Parte 2, 11 – A Longa Sequência de Reparos do Monitor XM-501 – Parte 3 e 12 – Monitor XM-501 – Filter Caps e Reparos Finais.
O próximo post é o 14 – Chip SN74L55N do Boardset e Calibragem dos Paddles.
