Breakout #08: Segundo Reparo no Monitor
A ciência de consertar antigos monitores de raio catódico, também conhecidos por CRT ou monitores de tubo, está em extinção. São poucas as pessoas que se aventuram a tentar reparar esses ancestrais tecnológicos das TVs, sem contar a dificuldade de conseguir peças. Por estes motivos, frequentemente preciso enviar placas ao exterior, recorrendo aos cada vez mais raros especialistas nesse tipo de equipamento.
Até que recebi a indicação da Chip Notebooks, uma empresa especializada em reparo de computadores, mas com história familiar no conserto de monitores. E, assim, o monitor do arcade Breakout, o TEC TM-600, foi levado até a Chip para uma segunda rodada de reparos.
Felizmente, o problema não era no flyback ou algum componente raro, mas sim nos transistores de chassis. Dessa forma, após reparado, o monitor retornou para a bateria final de testes e ajustes:
Com o monitor finalmente funcionando, sem desligar por aquecimento, o próximo passo seria a regulagem da imagem. O objetivo é manter os elementos acima dos géis originalmente colados no monitor, e neste vídeo é possível perceber a dificuldade de conseguir fazer isso. Ao ajustar os tijolos, a linha azul que representa a raquete fica de fora:
Não é a primeira vez que algo similar ocorre com esse tipo de monitor. A substituição de componentes altera determinados valores e, mesmo de forma sutil, torna difícil a tarefa de combinar a imagem com as cores das gelatinas. Existe, também, uma limitação para a compressão da imagem no eixo horizontal dos monitores em preto e branco (lembrando que a imagem é girada 90°, portanto o eixo horizontal representa a vertical do jogo).

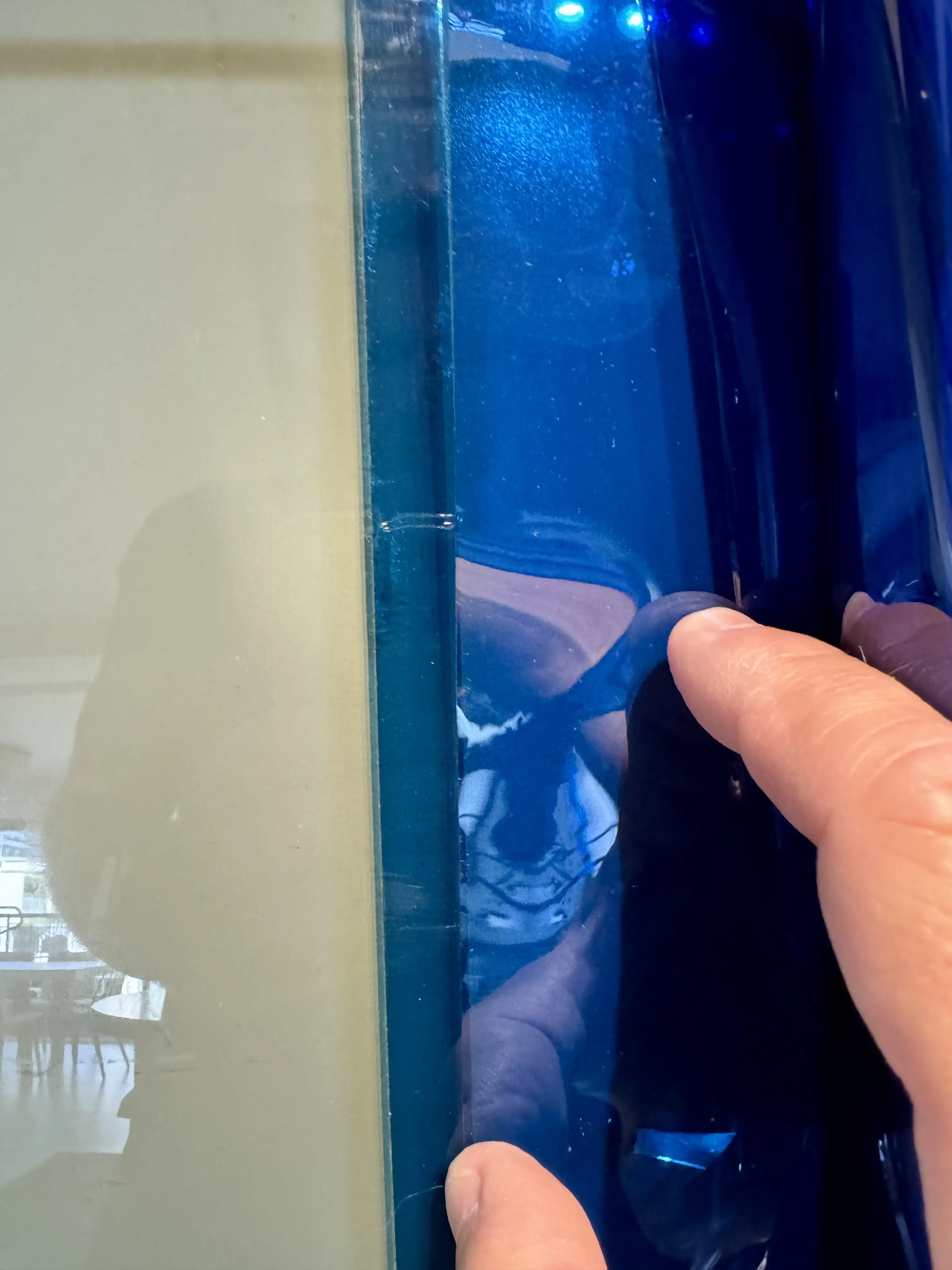

Após tentar mexer em diversas regulagens do chassis e não conseguir ajustar satisfatoriamente a imagem, optei por regular o visual dos tijolos e adaptar a parte da raquete estendendo a área azul. Como primeiro passo, comprei dois pedaços de filme de gelatina para iluminação em diferentes tons de azul para comparar: Royal Blue e True Blue, sendo que este último se aproximou mais do tom original.

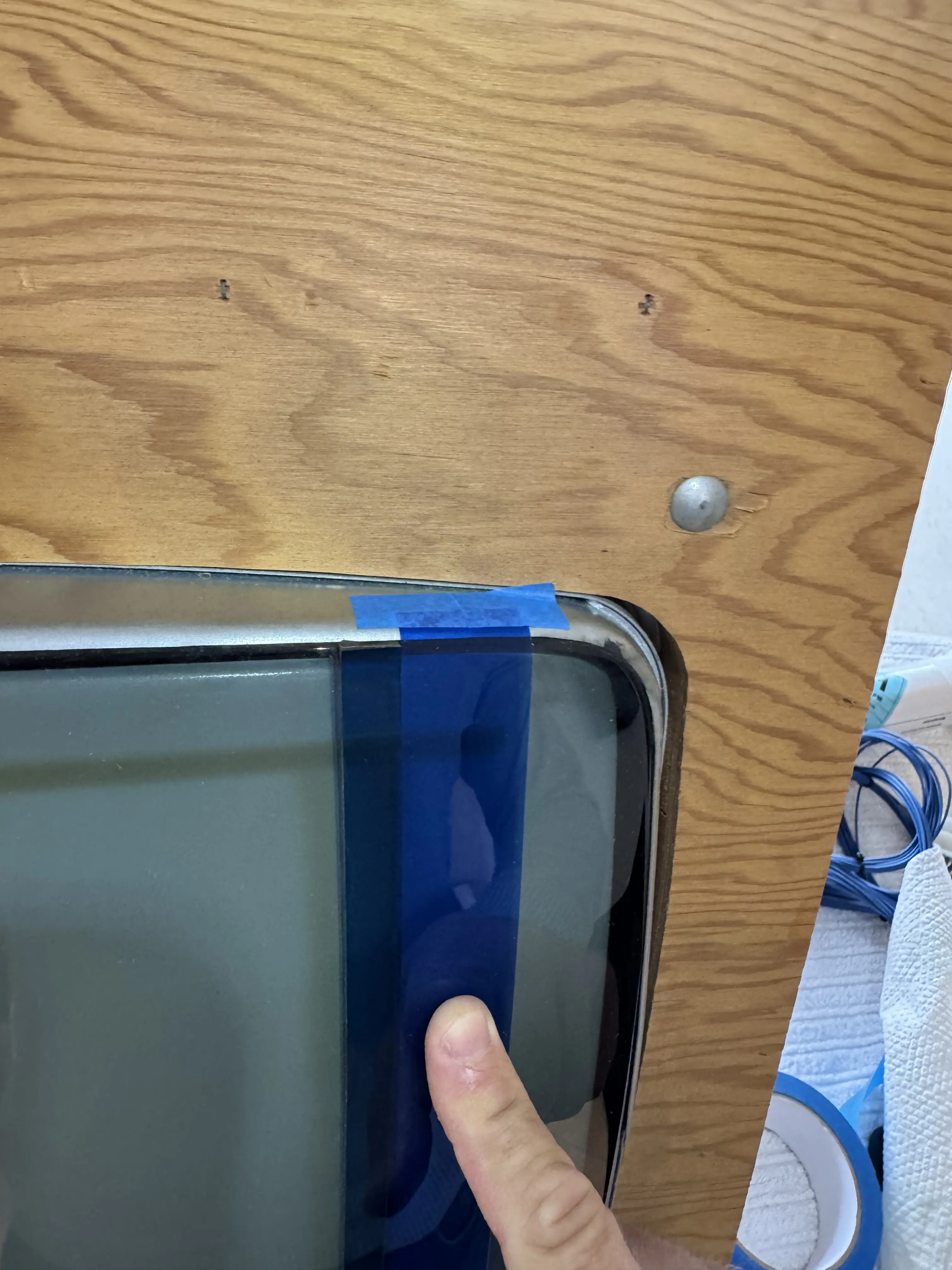

Considerei a possibilidade de fixar o filme com fita dupla face transparente, porém acabei optando por apenas manter o filme sobre a tela, segurando com fitas nas laterais do tubo.
O resultado ficou excelente!
Após colocar o chassis novamente no gabinete do arcade, ainda foi preciso fazer um pequeno ajuste de posição, pois, com o ângulo inclinado da posição do jogador sobre o tubo, persistia uma pequena linha branca, e foi necessário deslocar levemente a imagem para cima dos géis.
Enfim, hora de parafusar o chassis no gabinete e torcer para não ter mais surpresas com a imagem!
